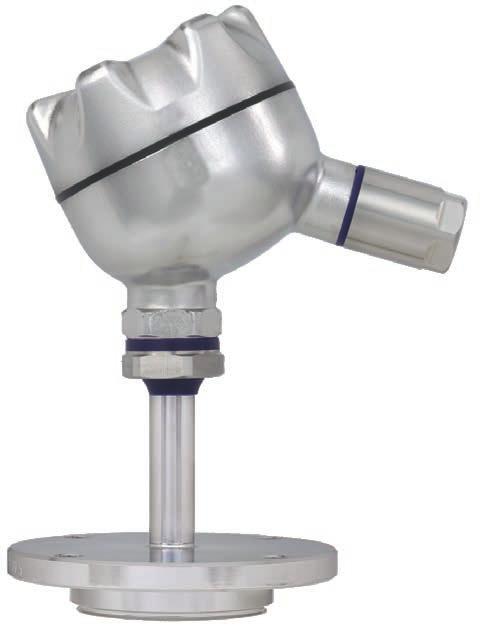

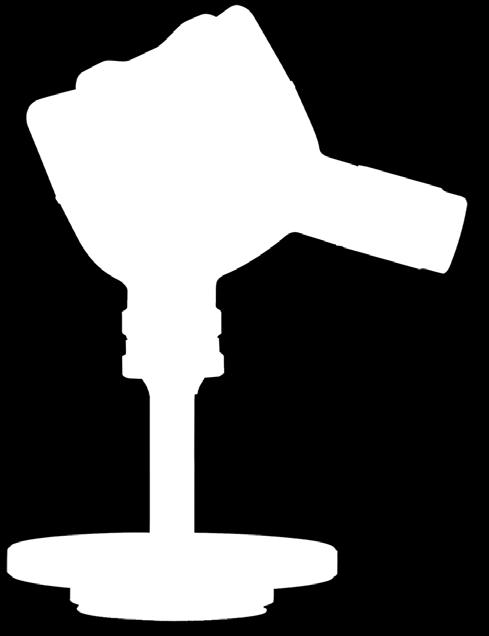

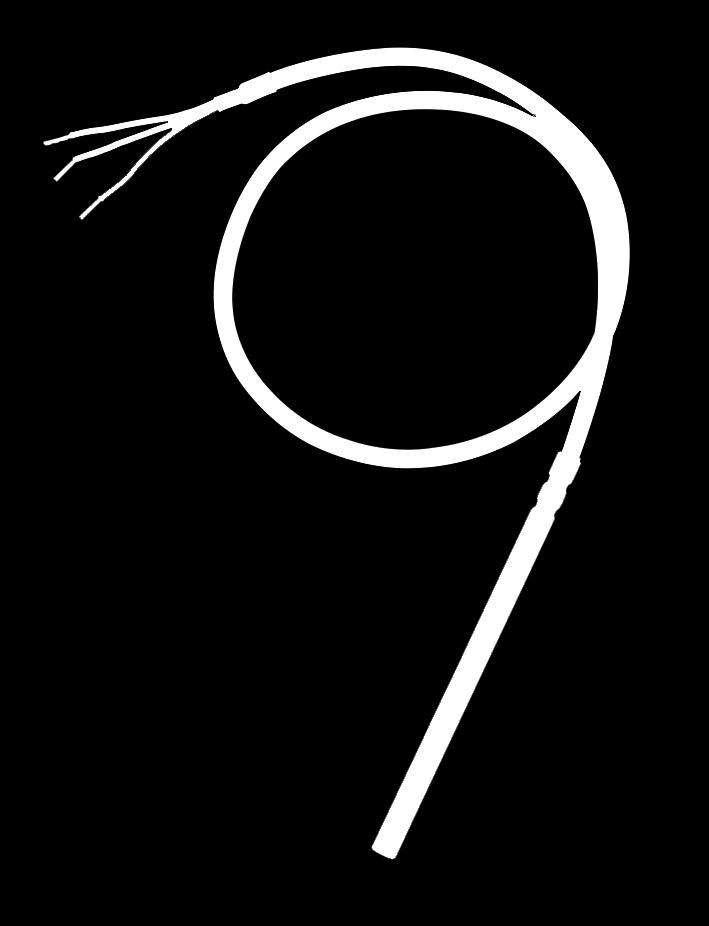

1 Használati útmutató Ellenállás-hőmérők (RTD) és hőelemek (TC) Példák

2 Használati útmutató RTD és TC típusokhoz Oldal WIKA Alexander Wiegand SE & Co. KG Minden jog fenntartva. A WIKA különböző országokban bejegyzett védjegy. Használat előtt olvassa el a kezelési útmutatót! Későbbi használatra őrizze meg! 11/2018 based on /2018 EN 2 WIKA használati útmutató RTD és TC

3 Tartalomjegyzék Tartalomjegyzék 1. Általános tudnivalók 4 2. Kialakítás és működés 4 3. Biztonság 5 4. Szállítás, csomagolás és tárolás 9 5. Beüzemelés és működtetés További megjegyzések az EHEDG és 3-A szabályzatnak megfelelő berendezésekhez Hibák Karbantartás, tisztítás és kalibrálás Leszerelés, visszaküldés és ártalmatlanítás Műszaki jellemzők Tartozékok 24 11/2018 based on /2018 EN WIKA használati útmutató RTD és TC 3

4 1. Általános tudnivalók / 2. Kialakítás és működés 1. Általános tudnivalók A használati útmutatóban ismertetett szondákat a legkorszerűbb technológiák alkalmazásával terveztük és gyártottuk. A használati útmutató fontos információkat tartalmaz a berendezés kezelésére vonatkozóan. A biztonságos haszálathoz olvassa el és tartsa be a kezelési útmutatóban leírt utasításokat. Az eszköz felhasználási tartományára vonatkozó helyi balesetvédelmi szabályokat és általános biztonsági előírásokat be kell tartani. A szakképzett személyzetnek a munka megkezdése előtt el kell olvasni, illetve értelmezni kell a használati utasítást. A műszaki jellemzők változhatnak. További tájékoztatás: - Weboldal: / - Alkalmazási tanácsadó Tel.: Fax: info@wika.com 2. Kialakítás és működés 2.1 Leírás Ezeket az ellenállás-hőmérőket és hőelemeket ipari alkalmazásokban végzett hőmérséklet-mérésre terveztük. A jelen dokumentum standard kivitelű készülékeket ismertet. Veszélyes környezetben történő alkalmazáshoz speciális kivitelű készülékek szükségesek. A veszélyes környezetben történő alkalmazásra vonatkozó további információkhoz lásd a megfelelő gyújtószikra elleni védelem típusát (külön dokumentum). A készülék kizárólag az itt leírt rendeltetésszerű használathoz lett tervezve és összeállítva, és csakis erre a célra használható. Mérési pont földelés nélkül A TRxx vagy TCxx típusú hőmérők hegesztett csőből, ásványszigetelt köpenyes kábelből vagy kerámia szigetelésű hőelem-vezetékekből állnak, amelyben a hőmérséklet szenzor található. Ez kerámiaporba, hőálló szigetelő kiöntő anyagba vagy hővezető pasztába van ágyazva. 11/2018 based on /2018 EN 4 WIKA használati útmutató RTD és TC

5 2. Kialakítás és működés / 3. Biztonság Hőelemek, szigetelés nélkül (földelt) Speciális alkalmazásokhoz, például felületi hőmérsékletméréshez, a szenzorok közvetlenül érintkeznek a védőtömlővel, vagy a hőelemek mérési pontjai az aljra vannak hegesztve. Szigetelt mérési pont (földelés nélkül) Hőelem Mérési pont Szigetelés nélküli mérési pont (földelt) Hőelem Mérési pont Köpeny Köpeny Elektromos csatlakozások A csatlakoztatás szempontjából a hőmérő tokkal és csatlakozódugasszal vagy csupasz kábelvégekkel rendelkezik. A tok kivitele tartalmazni fogja a csatlakozókapcsokat vagy a tanúsított távadókat. Opcionálisan külön tanúsított digitális kijelzők szerelhetők be a tokba. 2.2 A szállítmány tartalma A szállítólevél alapján ellenőrizze a szállítási terjedelmet. 3. Biztonság 3.1 Jelmagyarázat Figyelmeztetés!... potenciálisan veszélyes helyzetre figyelmeztet, melynek bekövetkezte súlyos sérülést vagy halált okozhat. 11/2018 based on /2018 EN Vigyázat!... potenciálisan veszélyes helyzet amely könnyebb sérülést, anyagi vagy környezeti kárt okozhat. Figyelmeztetés!... potenciálisan veszélyes helyzet, ahol a forró felületek vagy folyadékok égési sérülést okozhatnak. WIKA használati útmutató RTD és TC 5

6 3. Biztonság Információ... hasznos ötleteket és javaslatokat, valamint a problémamentes és hatékony használathoz szükséges információkat jelez. 3.2 Rendeltetésszerű használat Az itt ismertetett hőmérők alkalmazásokban végzett hőmérséklet-mérésre terveztük. A kiviteltől függően a hőmérők közvetlenül a folyamatba vagy szondába szerelhetők. A szonda kivitele tetszés szerint megválasztható, azonban az üzemelési folyamatadatokat (hőmérséklet, nyomás, sűrűség és áramlási sebesség) figyelembe kell venni. Javítások és szerkezeti módosítások sem megengedettek, és ezek a garancia és az adott tanúsítvány érvényességének megszűnéséhez vezetnek. A gyártó nem felel a készülékek leszállítása utáni szerkezeti módosításokért. A készülék kizárólag az itt leírt rendeltetésszerű használathoz lett tervezve és összeállítva, és csakis erre a célra használható. A használati útmutatóban szereplő utasításokat minden esetben be kell tartani. A gyártó nem fogadja a kárigényeket rendeltetésszerű alkalmazástól eltérő használat esetében. 3.3 Az üzemeltető felelőssége A rendszer üzemeltetője felelős a hőmérő vagy a szonda, illetve azok anyagainak kiválasztásáért, azok biztonságos üzemelésének biztosítására a berendezésben vagy a gépben. Árajánlat előkészítésekor a WIKA kizárólag a hasonló alkalmazások során szerzett tapasztalatainkon alapuló ajánlásokat adhat. A jelen használati útmutatóban található biztonsági utasításokat, valamint az alkalmazási területre érvényes biztonsági, baleset-megelőzési és környezetvédelmi előírásokat be kell tartani. Az üzemeltető köteles olvasható állapotban tartani a típustáblát. 11/2018 based on /2018 EN 6 WIKA használati útmutató RTD és TC

7 3. Biztonság 3.4 Személyi követelmények Figyelmeztetés! A nem megfelelő képesítéssel végzett munka sérülést okozhat! A nem megfelelő használat komoly sérülést okozhat és a készülék károsodásával járhat. A használati útmutatókban ismertetett tevékenységeket kizárólag az alább ismertetett képesítéssel rendelkező villamossági szakemberek végezhetik el. Villamossági szakemberek Villamossági szakember alatt olyan személyt értünk, aki műszaki képzettsége, szaktudása és tapasztalatai, valamint az országspecifikus előírások, az aktuális szabványok és irányelvek ismerete alapján képes elvégezni az ismertetett munkafolyamatokat villamos rendszereken, illetve önállóan képes felismerni és elkerülni a lehetséges veszélyeket. A villamossági szakember speciális képzettséggel rendelkezik arra a munkakörnyezetre vonatkozóan, amelyben dolgozik és ismeri a vonatkozó szabványokat és szabályokat. A villamossági szakembernek teljesítenie kell a baleset-megelőzésre vonatkozó aktuális törvényi előírásokat. Kezelőszemély Az üzemeltető által kiképzett személy, aki képzettsége, ismeretei és tapasztalatai alapján képes elvégezni az ismertetett munkafolyamatokat, illetve önállóan képes felismerni a lehetséges veszélyeket. Speciális üzemeltetési körülmények további szakismereteket - például az agresszív közegek ismeretét - igénylik. 11/2018 based on /2018 EN WIKA használati útmutató RTD és TC 7

8 3. Biztonság 3.5 Címkézés, biztonsági jelölések Termékcímkék (minták) TR10-B D Klingenberg IEC x Pt100 / B / 3 (F) C T ma C HART Made in Germany 2015 Termékcímke Tx10-A mérőbetéthez TR10-A IEC x Pt100 / B / C D = 6 mm D Klingenberg 525 mm (F) Made in Germany 2015 Modell Sorozatszám A verzióra vonatkozó információ (mérőelem, mérési tartomány...) A szabványoknak megfelelő szenzor (ellenállás-hőmérő) F = Vékonyréteg mérő ellenállás FT = Vékonyréteg mérő ellenállás, érzékeny csúcs W = Huzal mérő ellenállás A szabványoknak megfelelő szenzor (hőelem) földeletlen földelt Távadó típusa (csak távadóval rendelkező kivitelhez) Gyártási év 11/2018 based on /2018 EN 8 WIKA használati útmutató RTD és TC

9 3. Biztonság / 4. Szállítás, csomagolás és tárolás Szenzor jelölés földeletlen = földeletlen hegesztett földelt = a köpenyhez hegesztett (földelt) kvázi földelt = A hőmérőt a szenzor és a köpeny közötti alacsony szigetelési távolságai miatt földeltnek kell tekinteni. A készülék felszerelése és beüzemelése előtt okvetlenül olvassa el a használati utasításokat! 4. Szállítás, csomagolás és tárolás 4.1 Szállítás Ellenőrizze a készüléket, hogy a nem keletkezett-e rajta sérülés a szállítás közben. A nyilvánvaló sérüléseket haladéktalanul jelentse! Vigyázat! Szakszerűtlen szállítás miatti károsodás Szakszerűtlen szállítás esetén a jelentős mértékű sérülés keletkezhet a termékben. A becsomagolt termékek leszállításkori lerakodásakor, valamint üzemen belüli szállításakor óvatosan kell eljárni, és figyelembe kell venni a csomagoláson lévő jelöléseket. Üzemen belüli szállításkor figyelembe kell venni a 4.2 Csomagolás és tárolás fejezetben található utasításokat. Ha a készüléket hideg környezetből meleg helyiségbe viszik át, a lecsapódó pára hibás működést idézhet elő. Üzembe helyezés előtt várja meg, amíg a készülék szobahőmérsékletre melegszik. 11/2018 based on /2018 EN 4.2 Csomagolás és tárolás Felszerelésig hagyja az eredeti csomagolásban. Megengedett tárolási körülmények: Tárolási hőmérséklet: Berendezések beépített távadó nélkül: C Berendezések beépített távadóval együtt: lásd a megfelelő távadó használati útmutatóját A terméket tartsa távol az alábbiaktól: Közvetlen napfény vagy forró tárgyak Mechanikus rezgés vagy fizikai behatás/ütődés Korom, pára, por vagy korrozív gázok Veszélyes környezet, tűzveszélyes közeg WIKA használati útmutató RTD és TC 9

10 4. Szállítás, csomagolás... / 5. Beüzemelés és működtetés A berendezést eredeti csomagolásában, a fent meghatározott feltételeknek megfelelő környezetben kell tárolni. Ha az eredeti csomagolás nem áll rendelkezésre, az eszközt az alábbiak szerint csomagolja és tárolja: 1. Az eszközt ütéselnyelő anyaggal együtt helyezze be a csomagolásba. 2. Ha hosszabb időn át (30 napnál tovább) tárolja a terméket, akkor helyezzen páraelszívó anyagot tartalmazó tasakot a csomagolásba. 5. Beüzemelés és működtetés Figyelmeztetés! A mérőműszer károsodik, ha a hőmérséklet értéke nem éri el, ill. túllépi a megengedett üzemi hőmérsékletet A megengedett üzemi hőmérséklet figyelmen kívül hagyása esetén, a konvekció és a hősugárzás figyelembevétele mellett is, a hőmérő már a beszerelés alatt is megsérülhet. A meghatározott üzemi hőmérsékleti tartományt el kell érni, ill. nem szabad túllépni. 5.1 Mechanikus felszerelés Többpontos kialakítás Ezek általában egy tokkal rendelkeznek, amelybe távadók vagy sorkapcsok vannak szerelve. A távadók/digitális kijelzők mechanikusan vannak rögzítve (pl. sínrendszer a tokban vagy tartó a csatlakozófejben) Kábel érzékelő Ezek általában nem rendelkeznek tokkal. Azonban csatlakoztathatók olyan kiegészítő tokban, amelybe távadó vagy csatlakozókapcsok vannak szerelve Párhuzamos menetek Ha a hőmérő csatlakozófeje, nyakcsöve, a szonda vagy a folyamatcsatlakozó párhuzamos menettel (pl. G ½, M20 x 1,5...) csatlakozik, akkor a meneteket megfelelően tömíteni kell, hogy ne juthasson víz a hőmérőbe. Alapesetben a WIKA réz tömítéseket használ a nyakcső és a szonda csatlakozásánál, illetve lapos papírtömítést a fej és a nyakcső vagy szonda csatlakozásánál. Ha a hőmérő és a szonda már csatlakoztatva van, akkor ezek a tömítések már be vannak szerelve (ha megrendelték). A berendezés üzemeltetőjének ellenőriznie kell, hogy a tömítések megfelelőek-e az üzemeltetési feltételekhez, és szükség esetén megfelelő tömítésekre kell cserélnie azokat (lásd 11 Tartozékok fejezet). Szétszerelés után a tömítéseket ki kell cserélni! 11/2018 based on /2018 EN 10 WIKA használati útmutató RTD és TC

11 5. Beüzemelés és működtetés Kúpos menetek NPT vagy más kúpos menet esetén ellenőrizni kell, hogy szükséges-e további tömítés PTFE-szalaggal vagy kenderrel. A meneteket összeállítás előtt a megfelelő kenőanyaggal kenni kell Felszerelési utasítások kerámia védőcsöves elektromos hőmérőkhöz A kerámia szondaanyagok csak korlátozott mértékben viselik el a hőmérséklet változását. Így a hősokk könnyen feszültségi repedéseket okozhat, és ennek következtében megrongálódhat a védőcső. Ezért a kerámia vagy zafír védőcsöves hőelemeket felszerelés előtt melegítse elő, majd lassan merítse be a forró anyagba. A DIN szabványnak megfelelően az ajánlott behelyezési sebesség 24/26 mm átmérőjű védőcsöveknél 1 cm/perc. Kisebb, 10/15 mm átmérőnél a sebesség 50 cm/percig növelhető. Az alapelv az, hogy magasabb folyamathőmérsékletnél lassabb behelyezésre van szükség. A hőterheléstől való védelem mellett a kerámia védőcsöveket a mechanikai terheléstől is védeni kell. Ezen káros terheléseket a vízszintes felszerelési helyzet esetén ható hajlítóerők okozzák. Következésképpen vízszintes felszerelési helyzet esetén az átmérőtől, a nagyobb névleges hosszúságtól és kialakítástól függően kiegészítő alátámasztást kell alkalmazni. Alapvetően az elhajlás problémája fém védőcsöveknél is előfordul, különösen, ha a behelyezés 500 mm-nél hosszabb C-nál magasabb folyamathőmérsékletnél lehetőleg függőleges felszerelést kell alkalmazni. 5.2 Elektromos összeszerelés Távadó/digitális kijelző használata (opció): Figyelembe kell venni a távadó/digitális kijelző használati utasításában foglaltakat (lásd a szállítási terjedelmet). 11/2018 based on /2018 EN Kábel tömszelencék Behatások elleni védelem előírásai: A tömszelencét kizárólag a feltüntetett befogási tartományban használja (a tömszelencéhez meghatározott kábelátmérőkkel). Ne használja az alsó befogási tartományt nagyon lágy kábelekkel. Kizárólag kör (szükség esetén enyhén ovális) keresztmetszetű kábeleket használjon. A kábelt ne csavarja meg. Ismételt nyitás/zárás lehetséges (de csak szükség esetén), mivel ez ronthatja a behatolás elleni védelmet Az ismert hidegvezetési tulajdonságokkal rendelkező kábeleknél a tömszelencét teljesen be kell hajtani. WIKA használati útmutató RTD és TC 11

12 5. Beüzemelés és működtetés 5.3 Elektromos csatlakozások Vigyázat! Rövidzárlat veszélye A kábelek, vezetékek és csatlakozási pontok sérülése a készülék hibás működéséhez vezethet. Kerülje a kábelek és vezetékek sérülését. A finom szálakból álló vezetékvégeket érvégzáró hüvellyel zárja le Ellenállás-hőmérők Kapocstesttel 1 x Pt100, 2-vezetékes 1 x Pt100, 3-vezetékes 1 x Pt100, 4-vezetékes 2 x Pt100, 2-vezetékes 2 x Pt100, 3-vezetékes 2 x Pt100, 4-vezetékes fekete fekete sárga fekete sárga sárga fekete sárga fekete fekete sárga fekete fekete sárga sárga /2018 based on /2018 EN 12 WIKA használati útmutató RTD és TC

13 5. Beüzemelés és működtetés Kábellel vagy csatlakozóval Csatlakozó nélkül 1 x Pt100 2-vezetékes 2 x Pt100 2-vezetékes fekete x Pt100 3-vezetékes sárga 1 x Pt100 4-vezetékes 2 x Pt100 3-vezetékes fekete fekete sárga Lemosa csatlakozó Csatlakozó (dugó) Foglalat (hüvely) Elölnézet Elölnézet ,02 1 x Pt100 2-vezetékes 1 x Pt100 3-vezetékes 1 x Pt100 4-vezetékes 11/2018 based on /2018 EN 2 x Pt100 2-vezetékes 2 x Pt100 3-vezetékes WIKA használati útmutató RTD és TC 13

14 5. Beüzemelés és működtetés Dugaszolható csavaros összekötő (Binder, Amphenol) Csatlakozó (dugó) Foglalat (hüvely) A csatlakozó érintkezők nézete A foglalat érintkezők nézete x Pt100 2-vezetékes Binder 680-as sorozat 1 x Pt100 3-vezetékes Binder 680-as sorozat 1 x Pt100 4-vezetékes Binder 680-as sorozat 2 x Pt100 2-vezetékes Binder 680-as sorozat 2 x Pt100 3-vezetékes Binder 692-es sorozat 11/2018 based on /2018 EN 2 x Pt100 4-vezetékes Amphenol C WIKA használati útmutató RTD és TC

15 5. Beüzemelés és működtetés Hőelemek Kapocstesttel Egyetlen hőelem A készülék pozitív pólusain alkalmazott színjelölés határozza meg a polaritás és a csatlakozókapocs hozzárendelését. Kettős hőelem A vezetékszálak színkódja Szenzortípus Standard Pozitív Negatív K IEC Zöld Fehér J IEC Fekete Fehér E IEC Lila Fehér N IEC Rózsaszín Fehér Kábellel vagy csatlakozóval Kábel A kábelvégek jelölését lásd a táblázatban Lemosa csatlakozó, dugó a kábelen Binder csatlakozó, dugó a kábelen (dugaszolható csavaros dugó) a Egyetlen hőelem 11/2018 based on /2018 EN Kettős hőelem Hőcsatlakozó A pozitív vagy negatív csatlakozók meg vannak jelölve. Kettős hőelemekhez két hőcsatlakozót használunk. WIKA használati útmutató RTD és TC 15

16 5. Beüzemelés és működtetés 5.4 A folyamatból származó hőátvitel A távadó (digitális kijelző) vagy a tok üzemi hőmérsékletét meghaladó hővisszaáramlás a folyamatból nem megengedett, és azt alkalmas hőszigetelés felszerelésével vagy megfelelő hosszúságú nyakcső alkalmazásával kell megakadályozni. A csatlakoztatott elemek és forró felületek közötti távolság növelése A nyakhosszúság (N) a csatlakozófej vagy a tok alsó széle és a hőt kibocsátó felület közötti távolságként van meghatározva. A csatlakozófej vagy a tok alsó szélénél várható hőmérséklet maximum 80 C legyen. Figyelembe kell venni a beépített távadókra vagy kijelzőkre vonatkozó feltételeket, szükség esetén növelni kell a nyakhosszúságot. A minimális nyakhosszúság kiválasztásához segítségként a következő standard értékek kerültek meghatározásra párhuzamos menet kúpos menet Maximum közeghőmérséklet Az N méretre vonatkozó ajánlás 100 C C 20 mm 20 mm 200 C 50 mm 50 mm > 200 C 450 C 100 mm 100 mm Az X méretre vonatkozó ajánlás Csatlakozó kábellel rendelkező hőmérőknél a hőmérséklet korlátozva van a csatlakozó kábellel való érintkezési felületnél. Ennek értéke maximum 150 C. Annak a biztosítására, hogy a megengedett hőmérsékletet ne lépjék túl, az X méretet megfelelően kell megválasztani. 11/2018 based on /2018 EN 16 WIKA használati útmutató RTD és TC

17 5. Beüzemelés és működtetés A csatlakoztatott elemek és forró felületek közötti távolság növelése Az X hosszúság a kábel és a hőt kibocsátó felület közötti átmeneti pont távolságaként van meghatározva. Az átmeneti pontnál várható hőmérséklet maximum 120 C legyen. Amennyiben szükséges, az X méretet meg kell növelni. 11/2018 based on /2018 EN Menet Menet (NPT) WIKA használati útmutató RTD és TC 17

18 6. További megjegyzések az EHEDG és 3-A szabályzatnak megfelelő berendezésekhez 6. További megjegyzések az EHEDG és 3-A szabályzatnak megfelelő berendezésekhez A kompatibilitás A 3-A kompatibilis DIN szerinti élelmiszertömlőkhöz megfelelő profilú tömítések használandók (pl. SKS Komponenten BV vagy Kieselmann GmbH). Útmutatás: A 3-A tanúsítvány megtartásához valamelyik 3-A jóváhagyással rendelkező folyamatcsatlakozót kell használni. Ezeket az adatlapon a logó jelöli. 6.2 EHDG kompatibilitás Egy EHEDG konform csatlakozáshoz az aktuális EHEDG szabályzat szerinti tömtéseket kell használni. A tömítések gyártói Az ISO 2852, DIN és BS rész szerinti csatlakozásokhoz használható tömítések: pl. Combifit International B.V. DIN szerinti csatlakozásokhoz használható tömítések: pl Kieselmann GmbH VARIVENT tömítések: pl. GEA Tuchenhagen GmbH 6.3 A felszerelésre vonatkozó útmutatások Tartsa be a következő utasításokat, különösen EHEDG-tanúsított és 3-A kompatibilis műszereknél. Az EHEDG tanúsítvány megtartásához valamelyik EHEDG ajánlással rendelkező folyamatcsatlakozót kell használni. Ezeket az adatlapon a logó jelöli. A 3-A szabványnak való megfelelőség fenntartására 3-A kompatibilis folyamatcsatlakozót kell használni. Ezeket az adatlapon a logó jelöli. A szondát tartalmazó elektromos hőmérőt a lehető legkisebb holttérrel és úgy szerelje fel, hogy könnyen tisztítható legyen. A szondát, a hegeszthető aljzatot és a műszerezés T-idomját tartalmazó elektromos hőmérő felszerelési helyzetét úgy kell megtervezni, hogy önleeresztő legyen. A felszerelési helyzet nem képezhet leeresztési pontot vagy medencét. 6.4 Helyben végzett tisztítás Ha kívülrő tisztítja ( lemosás ), tartsa be a megengedett hőmérsékletet és a beázásvédelmet. Csak a használt tömítésekhez megfelelő tisztítószereket használjon. A tisztítószer nem lehet dörzsölő, illetve nem támadhatja meg a megnedvesített részeket. Kerülje el a hősokkot és a hirtelen hőmérséklet-változásokat. A tisztítószer és az öblítéshez használt tiszta víz hőmérséklete között a lehető legkisebb legyen a különbség. Negatív példa: tisztítás 80 C-on, majd öblítés +4 C-os tiszta vízzel. 11/2018 based on /2018 EN 18 WIKA használati útmutató RTD és TC

19 7. Hibák 7. Hibák Vigyázat! Személyi sérülések és anyagi és környezeti károk Amennyiben a hibák nem szüntethetők meg a felsorolt intézkedésekkel, akkor a készüléket azonnal üzemen kívül kell helyezni. Biztosítani kell, hogy ne legyen jelen tovább jel, és védeni kell véletlen üzembe helyezés ellen. Vegye fel a kapcsolatot a gyártóval. Ha visszaküldés szükséges, olvassa el a 9.2 Visszaküldés fejezetben megadott útmutatásokat. Figyelmeztetés! Személyi sérülések és anyagi és környezeti károk veszélyes közegek miatt Veszélyes közegekkel (pl. oxigén, acetilén, gyúlékony vagy mérgező anyagok), ártalmas közegekkel (pl. korrozív, mérgező, rákkeltől, radioaktív) történő érintkezés, valamint hűtőberendezések, kompresszorok esetén személyi sérülések és anyagi és környezeti károk veszélye áll fenn. Hiba jelentkezése esetén rendkívül magas hőmérsékletű, nagynyomású agresszív közeg jelentkezhet vagy vákuum keletkezhet az eszközben. Ilyen közegeknél a standard szabályozások mellett a vonatkozó eljárási kódexet és szabályokat is követni kell. Viselni kell a szükséges védőfelszerelést (az adott alkalmazástól függően; maga a hőmérő alapvetően nem veszélyes). A kapcsolattartási adatokhoz lásd az 1 Általános tudnivalók fejezetet vagy a használati utasítás hátoldalát. 11/2018 based on /2018 EN Hibák Okok Intézkedések Nincs jel/vezetékszakadás Hibás mérési értékek Hibás mérési értékek (túl alacsony) Hibás mérési értékek és túl hosszú válaszidő Mechanikus terhelés túl nagy/túl magas hőmérséklet Túlmelegedés okozta szenzoreltérés Kémiai reakció okozta szenzoreltérés Nedvesség jutott a kábelbe vagy a mérőbetétbe Hibás beszerelési geometria, például a beszerelési mélység túl nagy, vagy nagy a hőszórás Lerakódások a szenzoron vagy a szondán Cserélje az érzékelőt vagy a mérőbetétet megfelelő kivitelűre Cserélje az érzékelőt vagy a mérőbetétet megfelelő kivitelűre Használjon megfelelő szondát. Cserélje az érzékelőt vagy a mérőbetétet megfelelő kivitelűre A szenzor hőmérséklet-érzékeny részének a közegen belül kell lennie, és a felületi méréseknek földelés nélkülinek kell lenni Távolítsa el a lerakódásokat WIKA használati útmutató RTD és TC 19

20 7. Hibák / 8. Karbantartás, tisztítás és kalibrálás Hibák Okok Intézkedések Hibás mérési értékek (hőelemeknél) A mért érték kijelzése ugrál Korrózió Jelinterferencia Zajfeszültség (hőfeszültség, galvanikus feszültség) vagy hibás kiegyenlítő vezeték Szakadás a csatlakozókábelben vagy mechanikus túlterhelés miatt meglazult érintkezés A közeg összetétele nem az elvárt, vagy módosult, vagy nem megfelelő anyagú szondát választott Kúszóáram okozta elektromos mező vagy földhurok Földhurkok Megfelelő kiegyenlítő vezeték használata Cseréje a szondát vagy a mérőbetétet (a megfelelő paraméterek szerint), például feszültségmentesítővel szerelt vagy nagyobb keresztmetszetű vezetőre Elemezze a közeget, majd válasszon megfelelőbb anyagot vagy cserélje rendszeresen a szondát Használjon árnyékolt csatlakozó kábeleket, és növelje a távolságot a motoroktól és tápkábelektől Galvanikusan szigetelt leválasztókkal vagy távadókkal szüntesse mega potenciálkülönbségeket 8. Karbantartás, tisztítás és kalibrálás A kapcsolattartási adatokhoz lásd az 1 Általános tudnivalók fejezetet vagy a használati utasítás hátoldalát. 8.1 Karbantartás Az itt ismertetett hőmérők nem igényelnek karbantartást. Javítást kizárólag a gyártó végezhet. 8.2 Tisztítás Vigyázat! Személyi sérülések és anyagi és környezeti károk A nem megfelelő tisztítás személyi sérüléseket és anyagi és környezeti károkat okozhat. A szétszerelt készülékben található anyagmaradványok veszélyt jelenthetnek az emberekre, a környezetre és az eszközökre is. A tisztítási műveletet az alábbiakban leírtak szerint végezze el. 11/2018 based on /2018 EN 20 WIKA használati útmutató RTD és TC

21 8. Karbantartás... / 9. Leszerelés, visszaküldés és ártalmatlanítás A tisztítás előtt szabályszerűen válassza le a készüléket. Használni kell a szükséges védőfelszerelést (az adott alkalmazástól függően; maga a hőmérő alapvetően nem veszélyes). Az eszközt nedves ruhával tisztítsa meg. Ez különösen műanyag tokozású és műanyag szigetelésű csatlakozó vezetékkel szerelt kábel érzékelőkkel rendelkező hőmérőkre vonatkozik, az elektrosztatikus feltöltődések elkerülésére. Az elektromos csatlakozókat nem érheti nedvesség! Vigyázat! A készülék sérülése A nem megfelelő tisztítás a készülék sérüléséhez vezethet! Ne használjon agresszív tisztítószert. Tisztításhoz ne használjon hegyes vagy kemény tárgyakat. A leszerelt eszközt mossa le vagy tisztítsa meg, hogy a benne maradó anyag ne juthasson a környezetbe, illetve ne kerülhessen emberekre. 8.3 Kalibrálás, újrakalibrálás A mérőbetétet ajánlott rendszeres időközönként (ellenállás-hőmérők: kb. 24 havonta, hőelemek: kb. 12 havonta) újrakalibrálni. Az adott alkalmazástól függően ez az időköz csökkenhet. A kalibrálást elvégezheti a gyártó, és megtörténhet a helyszínen, szakképzett műszaki személyzet által használt mérőműszerekkel is. 9. Leszerelés, visszaküldés és ártalmatlanítás 9.1 Leszerelés 11/2018 based on /2018 EN Figyelmeztetés! Személyi sérülések és anyagi és környezeti károk a készülékben maradó anyag miatt Veszélyes közegekkel (pl. oxigén, acetilén, gyúlékony vagy mérgező anyagok), ártalmas közegekkel (pl. korrozív, mérgező, rákkeltől, radioaktív) történő érintkezés, valamint hűtőberendezések, kompresszorok esetén személyi sérülések és anyagi és környezeti károk veszélye áll fenn. Eltárolás előtt a leszerelt eszközt (a használatot követően) mossa le vagy tisztítsa meg, hogy a benne maradó anyag ne juthasson a környezetbe, illetve ne kerülhessen emberekre. Használni kell a szükséges védőfelszerelést (az adott alkalmazástól függően; maga a hőmérő alapvetően nem veszélyes). Vegye figyelembe az anyag biztonsági adatlapjában található információkat a megfelelő közegre vonatkozóan. Kizárólag a rendszer nyomásmentesítése után választhatja le a hőmérőt. WIKA használati útmutató RTD és TC 21

22 9. Leszerelés, visszaküldés és ártalmatlanítás 9.2 Visszaküldés Figyelmeztetés! Égési sérülés veszélye Leszerelés közben előfordulhat, hogy veszélyesen forró közeg szabadul fel. Leszerelés előtt hagyja a készüléket lehűlni. A berendezés feladásakor kötelező betartani a következőket: A WIKA részére visszaküldött eszközök nem tartalmazhatnak veszélyes anyagokat (savakat, lúgokat, oldatokat stb.), és ezért azokat visszaküldés előtt meg kell tisztítani. Figyelmeztetés! Személyi sérülések és anyagi és környezeti károk a készülékben maradó anyag miatt A szétszerelt készülékben található anyagmaradványok veszélyt jelenthetnek az emberekre, a környezetre és az eszközökre is. Veszélyes anyagok esetén mellékelni kell az adott közegre vonatkozó anyagbiztonsági adatlapot. Végezze el az eszköz tisztítását, lásd 8.2 Tisztítás fejezet. Az eszköz visszaküldésekor használja az eredeti csomagolást, vagy a szállításhoz megfelelő egyéb csomagolást. A sérülések elkerülése érdekében: 1. Az eszközt ütéselnyelő anyaggal együtt helyezze be a csomagolásba. A szállítódoboz minden oldalát bélelje ki ütéselnyelő anyaggal. 2. Ha lehetséges, helyezzen páraelszívó anyagot tartalmazó tasakot a csomagolásba. 3. Szállításhoz a dobozt lássa el rendkívül érzékeny mérőeszköz címkével. A visszaküldésre vonatkozó információk a weboldalunkon, a Szerviz fejléc alatt találhatók. 9.3 Ártalmatlanítás A helytelen ártalmatlanítás kockázatos a környezetre nézve. A termék alkatrészeit és csomagolóanyagait környezetbarát módon, a helyileg hatályos hulladékgazdálkodási szabályoknak megfelelően ártalmatlanítsa. Ne dobja ki a háztartási hulladékba. Biztosítson az országos szabályozásnak megfelelő ártalmatlanítást. 11/2018 based on /2018 EN 22 WIKA használati útmutató RTD és TC

23 10. Műszaki jellemzők 10. Műszaki jellemzők A nagyszámú változat miatt a műszaki jellemzők rendkívül terjedelmesek. Ezért utalunk a megfelelő WIKA adatlapokra és a rendelési dokumentációra is. Ellenállás-hőmérők Típus Adatlap TR10-A TE TR10-B TE TR10-C TE TR10-D TE TR10-F TE TR10-H TE TR10-J TE TR10-K TE TR10-L TE TR11-A TE TR11-C TE TR11-H - TR20 TE TR22-A TE TR22-B TE TR25 TE TR40 TE TR50 TE TR51 TE TR53 TE TR55 TE TR60 TE TR81 TE TR95 TE Hőelemek Típus Adatlap TC10-A TE TC10-B TE TC10-C TE TC10-D TE TC10-F TE TC10-H TE TC10-K TE TC10-L TE TC40 TE TC50 TE TC53 TE TC55 TE TC80 TE TC81 TE TC82 TE TC83 TE TC95 TE /2018 based on /2018 EN WIKA használati útmutató RTD és TC 23

24 11. Tartozékok 11. Tartozékok Tömítések a WIKA-tól rendelhetők, a WIKA rendelési szám és/vagy a rendeltetés meghatározásával (lásd a táblázatot). WIKA rendelési szám Rendeltetés Az alábbi menetekhez DIN 7603 szerint, C forma 14 x 18 x 2 -CuFA G ¼, M14 x DIN 7603 szerint, C forma 18 x 22 x 2 -CuFA M18 x 1,5, G ⅜ DIN 7603 szerint, C forma 21 x 26 x 2 -CuFA G ½, M20 x 1, DIN 7603 szerint, C forma 27 x 32 x 2,5 -CuFA G ¾, M27 x DIN 7603 szerint, C forma 20 x 24 x 2 -CuFA M20 x 1, DIN 7603 D21.2 x D25.9 x 1,5 -Al szerint G ½, M20 x DIN 7603 szerint, C forma D14,2 x D17,9 x 2 -StFA G ¼, M14 x DIN 7603 szerint, C forma D33,3 x D38,9 x 2,5 -StFA G 1 Jelmagyarázat: CuFA = réz, max. 45 HB a, azbesztmentes tömítőanyaggal kitöltve Al = alumínium Al99; F11, HB b StFA = lágyvas, HB a, azbesztmentes tömítőanyaggal kitöltve 11/2018 based on /2018 EN 24 WIKA használati útmutató RTD és TC

25 11/2018 based on /2018 EN WIKA használati útmutató RTD és TC 25
