DIN : szerinti niedax TŰZÁLLÓ KÁBELTARTÓ REnDSZEREK 2009

Átírás

1 C M Y CM MY CY CMY K NIEdAX ELECTRAPLAN gmbh & TERMELŐ co. Kg KT. Asbacher 2030 ÉRDStraße 141 d BUdAOKI Linz/Rhein ÚT 10. Postfach 1286 d Linz/Rhein Tel: (0) 23/ / ax: / (0) 2644/ info@niedax.de info@niedax.hu K DIN : szerinti niedax TŰZÁLLÓ KÁBELTARTÓ REnDSZEREK 2009

2

3 Jelmagyarázat Acél B V G ényes acél Galván horganyzott acél DIN , kék Galván horganyzott acél DIN , tömör rétegű S Szalaghorganyzott acél din EN D Tűzihorganyzott acél din EN ISO 1461 ( din helyett) Tűzihorganyzott acél Double-Dip eljárással SB ekete, pácolt acél C COLOR, Szalaghorganyzott acél elektrosztatikus festéssel * R W L G A estékszín fehér krémfehér világosszürke szürke fekete RAL 9010 RAL 9001 RAL 7035 RAL 7030 RAL9005 raktárról szállítható rövid száll. határidő Rozsdamentes acél E1 Anyagminőség: E2 Anyagminőség: E3 Anyagminőség: , E4 Anyagminőség: , E7 Anyagminőség: E5 Anyagminőség: E6 Anyagminőség: N Alumínium natúranódos E8 Anyagminőség: E9 Anyagminőség: P Alumínium préselt fényű 1 2 Galvánhorganyzott acél/ kromátozott 8-12 mikronos horganyréteg elektrolízises felhordással, kromátozva. Korrózióállóság din (ASTm-b117-90) szerint kb. 72 óra Merítetten tűzihorganyzott acél mikron vastag horganyréteg 3 Rozsdamentes acél (Anyagminőség [316]) felhasználható külső és belső térben, nedves és enyhén korródáló körülmények között. 4 5 Lakkozott acél dekorlakk száraz belső helyiségekben, korrodáló környezetben. Sárgaréz Kizárólag beltéri használatra Saját színű Kezeletlen és korrózióvédelem nélkül. Acél, műanyagbevonattal EVA (Etilénvinyalkohol copolymer-műanyag, Levasint ), din 4102 szerint bevizsgált. Acél, gépi horganyzott/passzivált Kiváló minőségű védőréteg felhordás. Korrózióállóság sósvizes permetnél din (ASTm-b117-90) szerint min. 500 óra. Acél, gépi horganyzott/passzivált Kiváló minőségű védőréteg felhordás. Korrózióállóság sósvizes permetnél din (ASTm-b117-90) szerint min. 600 óra. AL Alumínium (N = naturanódos, * = elektrosztatikus porszórással festett RAL színekben, P=préselt fényű) P Porcelán MS Sárgaréz CU Réz Műanyag K01 PA - Poliamid, halogénmentes K02 PS - Polisztirol, ütésálló, halogénmentes K03 PE - Polietilén, halogénmentes K04 PP - Polipropilén, halogénmentes K05 Pc - Polikarbonát, halogénmentes K06 SbR/NbR - Sztirol-Butadin-Nitril-Kaucsuk K07 cr - Neoprén (Kloroprén-Kaucsuk) K08 NbR - Nitril-butadin-Kaucsuk K09 PVc-hart - Polivinilklorid, kemény, halogéntartalmú K10 PVc-weich - Polivinilklorid, puha, halogéntartalmú K11 AbS - Akrilnitril-butadin-Stirol, halogénmentes K12 ASA - Akrilsavészter-Sztirol-Akrilnitril-Pfropfcopolymer K13 Pc/AbS - Polikarbonát/Akrilnitril-Butadin-Sztirol K14 POm - Poliacetál K15 SbR - Stirol-butadin-Kaucsuk K16 cr/nbr - Kloroprén/Nitril-Butadin Kaucsuk K17 cr/sbr - Kloroprén-Kaucsuk/Sztirol-Butadin-Kaucsuk K18 TPE - Thermoplasztikus Elasztomer K19 S 31 - ormaanyag 31, (enolgyanta) K20 SI - Szilikonkaucsuk K21 PUR - Poliuretán Új cikk Információ Szerelésvezetés Szerelési útmutató Rögzítő tartozék Gyors szerelés Oldalmagasság Sodronyátmérő Kifutó modell Kérje az UL-minősítést Az -oszlopban a 6-jegyű számok előtt állandó számok adják meg a termék kódját: 40 (Németország) (NIEdAX). Például: für TK =

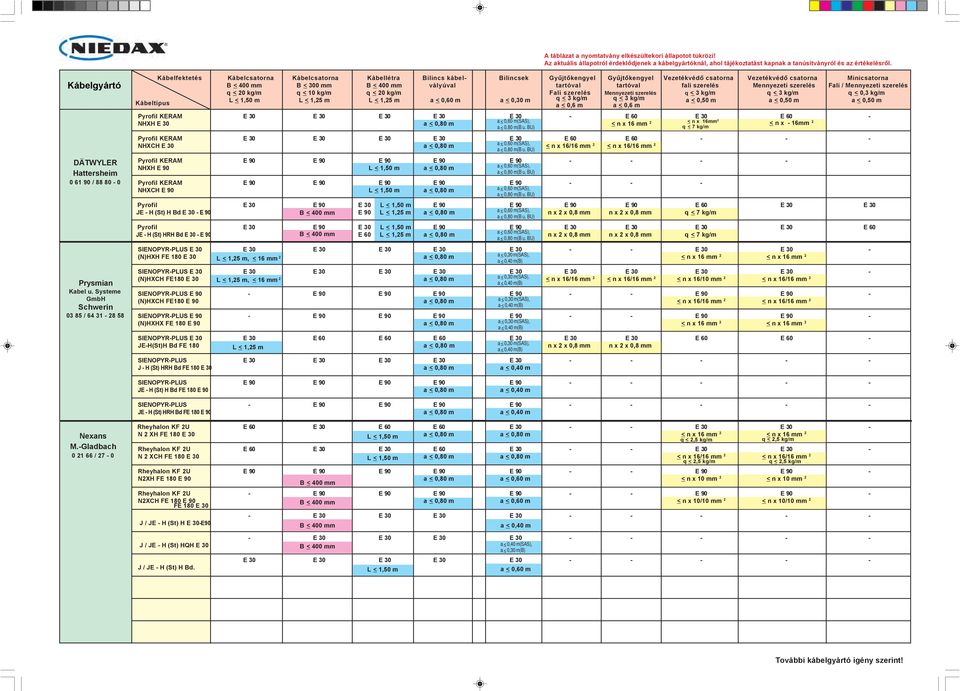

4 A táblázat a nyomtatvány elkészültekori állapotot tükrözi! Az aktuális állapotról érdeklődjenek a kábelgyártóknál, ahol tájékoztatást kapnak a tanúsítványról és az értékelésről. Kábelgyártó DÄTWYLER Hattersheim / Prysmian Kabel u. Systeme GmbH Schwerin / Kábeltípus Kábelfektetés Kábelcsatorna Kábelcsatorna Kábellétra Bilincs kábel- Bilincsek Gyűjtőkengyel Gyűjtőkengyel Vezetékvédő csatorna Vezetékvédő csatorna Minicsatorna B < 400 B < 300 B < 400 vályúval tartóval tartóval fali szerelés Mennyezeti szerelés ali / Mennyezeti szerelés q < 20 kg/m q < 10 kg/m q < 20 kg/m ali szerelés Mennyezeti szerelés q < 3 kg/m q < 3 kg/m q < 0,3 kg/m L < 1,50 m L < 1,25 m L < 1,25 m a < 0,60 m a < 0,30 m q < 3 kg/m q < 3 kg/m a < 0,50 m a < 0,50 m a < 0,50 m a < 0,6 m a < 0,6 m Pyrofil KERAM E 30 E 30 E 30 E 30 E 30 - E 60 E 30 E 60 - a < 0,60 m(sas), NHXH E 30 a < 0,80 m < n x 16 a < 0,80 m(b u. BU) 2 < n x 16 2 < n x q < 7 kg/m Pyrofil KERAM E 30 E 30 E 30 E 30 E 30 E 60 E a < 0,60 m(sas), NHXCH E 30 a < 0,80 m < n x 16/16 2 < n x 16/16 2 a < 0,80 m(b u. BU) Pyrofil KERAM E 90 E 90 E 90 E 90 E NHXH E 90 L < 1,50 m a < 0,80 m a < 0,60 m(sas), a < 0,80 m(b u. BU) Pyrofil KERAM E 90 E 90 E 90 E 90 E NHXCH E 90 L < 1,50 m a < 0,80 m a < 0,60 m(sas), a < 0,80 m(b u. BU) Pyrofil E 30 E 90 E 30 L < 1,50 m E 90 E 90 E 90 E 90 E 60 E 30 E 30 JE - H (St) H Bd E 30 - E 90 B < 400 E 90 L < 1,25 m a < 0,80 m a < 0,60 m(sas), n x 2 x 0,8 n x 2 x 0,8 q < 7 kg/m a < 0,80 m(b u. BU) Pyrofil E 30 E 90 E 30 L < 1,50 m E 90 E 90 E 30 E 30 E 30 E 30 E 60 JE - H (St) HRH Bd E 30 - E 90 B < 400 a < 0,60 m(sas), E 60 L < 1,25 m a < 0,80 m n x 2 x 0,8 n x 2 x 0,8 q < 7 kg/m a < 0,80 m(b u. BU) SIENOPYR-PLUS E 30 E 30 E 30 E 30 E 30 E E 30 E 30 - (N)HXH E 180 E 30 L < 1,25 m, < 16 2 a < 0,80 m a < 0,30 m(sas), a < 0,40 m(b) < n x 16 2 < n x 16 2 SIENOPYR-PLUS E 30 E 30 E 30 E 30 E 30 E 30 E 30 E 30 E 30 E 30 - (N)HXCH E180 E 30 a < 0,80 m a < 0,30 m(sas), L < 1,25 m, < 16 2 < n x 16/16 2 < n x 16/16 2 < n x 16/10 2 < n x 16/16 2 a < 0,40 m(b) SIENOPYR-PLUS E 90 - E 90 E 90 E 90 E E 90 E 90 - (N)HXCH E180 E 90 a < 0,80 m a < 0,30 m(sas), a < 0,40 m(b) < n x 16/16 2 < n x 16/16 2 SIENOPYR-PLUS E 90 - E 90 E 90 E 90 E E 90 E 90 - (N)HXHX E 180 E 90 a < 0,80 m a < 0,30 m(sas), a < 0,40 m(b) < n x 16 2 < n x 16 2 SIENOPYR-PLUS E 30 E 30 E 60 E 60 E 60 E 30 E 30 E 30 E 60 E 60 - JE-H(St)H Bd E 180 L < 1,25 m a < 0,80 m a < 0,30 m(sas), n x 2 x 0,8 n x 2 x 0,8 a < 0,40 m(b) SIENOPYR-PLUS E 30 E 30 E 30 E 30 E J - H (St) HRH Bd E 180 E 30 a < 0,80 m a < 0,40 m SIENOPYR-PLUS E 90 E 90 E 90 E 90 E JE - H (St) H Bd E 180 E 90 a < 0,80 m a < 0,40 m SIENOPYR-PLUS - E 90 E 90 E 90 E JE - H (St) HRH Bd E 180 E 90 a < 0,80 m a < 0,40 m Nexans M.-Gladbach / 27-0 Rheyhalon K 2U E 60 E 30 E 60 E 60 E E 30 E 30 - N 2 XH E 180 E 30 L < 1,50 m a < 0,80 m a < 0,80 m < n x 16 2 q < 2,5 kg/m < n x 16 2 q < 2,5 kg/m Rheyhalon K 2U E 60 E 30 E 30 E 60 E E 30 E 30 - N 2 XCH E 180 E 30 L < 1,50 m a < 0,80 m a < 0,80 m < n x 16/16 2 < n x 16/16 2 q < 2,5 kg/m q < 2,5 kg/m Rheyhalon K 2U E 90 E 90 E 90 E 90 E E 90 E 90 - N2XH E 180 E 90 B < 400 a < 0,80 m a < 0,60 m < n x 10 2 < n x 10 2 Rheyhalon K 2U - E 90 E 90 E 90 E E 90 E 90 - N2XCH E 180 E 90 E 180 E 30 B < 400 a < 0,80 m a < 0,60 m < n x 10/10 2 < n x 10/ E 30 E 30 E 30 E J / JE - H (St) H E 30-E90 B < 400 a < 0,40 m J / JE - H (St) HQH E 30 J / JE - H (St) H Bd. - E 30 E 30 E 30 E B < 400 a < 0,40 m(sas), a < 0,30 m(b) E 30 E 30 E 30 E 30 E L < 1,50 m a < 0,60 m További kábelgyártó igény szerint!

5 A táblázat a nyomtatvány elkészültekori állapotot tükrözi! Az aktuális állapotról érdeklődjenek a kábelgyártóknál, ahol tájékoztatást kapnak a tanúsítványról és az értékelésről. Kábelgyártó Kabelwerk Eupen AG B-4700 Eupen LEONI STUDER AG Services GmbH / Kábelfektetés Kábelcsatorna Kábelcsatorna Kábellétra Bilincs kábel- Bilincsek Gyűjtőkengyel Gyűjtőkengyel Vezetékvédő csatorna Vezetékvédő csatorna Minicsatorna B < 400 B < 300 B < 400 vályúval tartóval tartóval fali szerelés Mennyezeti szerelés ali / mennyezeti szerelés q < 20 kg/m q < 10 kg/m q < 20 kg/m ali szerelés Mennyezeti szerelés q < 3 kg/m q < 3 kg/m q < 0,3 kg/m L < 1,50 m L < 1,25 m L < 1,25 m a < 0,60 m a < 0,30 m q < 3 kg/m q < 3 kg/m Kábeltípus a < 0,50 m a < 0,50 m a < 0,50 m a < 0,6 m a < 0,6 m Eucasafe E 30 E 30 E 30 E 30 E 30 - E NHXH E 180 E 30 L < 1,50 m a < 0,80 m a < 0,80 m < n x 16 2 Eucasafe E 30 E 30 E 30 E 30 E NHXCH E 180 E 30 L < 1,50 m a < 0,80 m a < 0,80 m Eucasafe E 90 E 90 E 90 E 90 E NHXH E 180 E 90 L < 1,50 m a < 0,80 m a < 0,40 m (SAS); a < 0,80 m (B, BU) Eucasafe E 90 E 90 E 90 E 90 E NHXCH E 180 E 90 L < 1,50 m a < 0,40 m (SAS); a < 0,80 m (B, BU) Eucasafe E 30 E 30 E 30 E 30 E 30 E 30 E JE - H (ST) H E 30 L < 1,50 m a < 0,80 m a < 0,50 m (SAS); a < 0,80 m (B, BU) n x 2 x 0,8 n x 2 x 0,8 Eucasafe E 90 E 90 E 90 E 90 E 90 E 90 E JE - H (ST) H E 90 L < 1,50 m a < 0,40 m (SAS); a < 0,80 m (B, BU) n x 2 x 0,8 n x 2 x 0,8 BETAflam E 30 E 30 E 30 E 60 E E NHXH E 30 B < 400 a < 0,80 m a < 0,80 m q < 5kg/m > n x 1,5 2 BETAflam E 30 E 30 E 30 E 60 E E NHXCH E 30 B < 400 a < 0,80 m a < 0,80 m q < 5kg/m > n x 1,5/1,5 2 BETAflam E 90 E 90 E 90 E 90 E NHXH E 90 B < 400 a < 0,80 m a < 0,80 m BETAflam E 90 E 90 E 90 E 90 E NHXCH E 90 B < 400 a < 0,80 m a < 0,80 m BETAflam E 30 E 30 E 30 E 30 E E 30 E 30 E 30 JE - H (St) H E 30 B < 400 a < 0,80 m a < 0,80 m q < 5kg/m q < 5kg/m q < 5kg/m > n x 2 x 0,8 > n x 2 x 0,8 > n x 2 x 0,8 BETAflam E 90 E 90 E 90 E 90 E JE - H (St) H E 90 B < 400 a < 0,80 m a < 0,40 m (SAS); a < 0,80 m (B, BU) BETAflam E 30 E 30 E 30 E 30 E E 30 E 30 E 30 JE - H (St) HRH E 30 B < 400 a < 0,80 m a < 0,80 m q < 5kg/m q < 5kg/m q < 5kg/m > n x 2 x 0,8 > n x 2 x 0,8 > n x 2 x 0,8 BETAflam E 90 E 90 E 90 E 90 E JE - H (St) HRH E 90 B < 400 a < 0,80 m a < 0,80 m További kábelgyártó igény szerint!

6

7 Bevezető E 30/E 90 kábelspecifikus tartószerekezet a DIN 4102T12 szerint Rendszerismertetés kábelvályú + bilincs rögzítés 90 perces 1000 C-os lángpróba után e k t e t e t t k á b e l c s a t o r n a 20kg/m, L < 1,50m e k t e t e t t k á b e l c s a t o r n a 10kg/m, L < 1,25m ektetett kábellétra 20kg/m, L < 1,25m ektetett kábelhágcsó 20kg/m, L < 1,25m Szerelés kengyeles bilincsekkel 2-6. oldal oldal oldal oldal oldal Szerelés kengyeles bilincsekkel oldal S 30. oldal 31. oldal Védőcsatornás szerelés 3kg/m, L < 0,50m oldal Alapanyag Szalaghorganyzott acél DIN EN szerint, a szabványos tartószerkezeteknél és rozsdamentes acélból. Szerelési idő és költségcsökkentés, az alátámasztás 1,2 m-ről 1,5 m-re, valamint a terhelés 10 kg/m, 20 kg/m-re növelésével. Az ST... STM... és STIC... kábelhágcsókon egy kábelbilinccsel három, egyenként 25 átmérőjű kábel rögzíthető az engedélyezett kábelekből. Nagy tartozékválaszték, pl.: konzoladapterekből a menetes szár utólagos szereléséhez, vagy annak 45 -os rögzítéséhez. K 1

8 NIEDAX Modell-Nuer Abmessungen Code KÁBELCSATORNA SZERELÉSI MÓD 20kg/m, L < 1,50m Tartótáv: Kábelönsúly: < 1,50 méter < 20 kg/m ( szintenként) Stück Mennyezeti szerelés max. 2 szint egymás felett A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szint Oszlop HDU 50/.. 1 Tartó KTUG... 1 Alátétlap RAV 60 2 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 2-szint Oszlop HDU 50/... 1 Tartó KTUG... 2 Alátétlap RAV 60 4 Menetes Gewindestange szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Dübel > M 10 2 Dübel > M 12 1 Mennyezeti szerelés Erősítő megtámasztás elhelyezése A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. K 2

9 NIEDAX Modell-Nuer Abmessungen Code KÁBELCSATORNA SZERELÉSI MÓD 20kg/m, L < 1,50m Tartótáv: Kábelönsúly: < 1,50 méter < 20 kg/m ( szintenként) Stück ali / Mennyezeti szerelés A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. max. 2 szint egymás felett elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szint Tartó KTAG... 1 Alátétlap RAV 60 2 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Dübel > M 10 1 Dübel > M 12 1 Megnevezés Típus 2-szint Tartó KTAG... 2 Alátétlap RAV 60 4 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Dübel > M 10 2 Dübel > M 12 1 Csatornatoldás Az RSLB és RSLV hosszanti toldók szerelése egy munkamenetben történik: a 100 és 200 széles csatornákat 4 csavarral, a 300 és 400 széles csatornákat 8 csavarral kell rögzíteni. K 3

10 KÁBELCSATORNA SZERELÉSI MÓD 20kg/m, L < 1,50m NIEDAX Modell-szám Méret Kód LM 6x12 LM 6 x12 10x25 darab S Kábelcsatorna, 2 hossztoldó, 1 fenéklap és 1 végerősítő csatornavégenként külön rendelendők száll. hossz 3 m RS OV 60 x ,80 2 x 3 m RS OV 60 x ,50 2 x 3 m RS OV 60 x ,90 2 x 3 m RS OV 60 x ,80 2 x 3 m S Hossztoldó, Igény szerint 2 db végenként RVV x ,11 20 db S enéklap kábelcsatornához: 1 db végenként RSLB ,07 darab RSLB ,13 darab RSLB ,23 darab RSLB ,31 darab S Végerősítő kábelcsatornához: 1 db végenként RSLV ,09 darab RSLV ,19 darab RSLV ,28 darab RSLV ,38 darab S Alátétlap igény: 2 db felfüggesztésenként RAV ,17 20 db Oszlop, egyéb és fixméretek külön megrendelésre! ** korlátozott hely kábelfektetéshez (L üggőtartó -H Tartókonzol )! HDU 50/200** ,90 darab HDU 50/ ,05 darab HDU 50/ ,19 darab HDU 50/ ,46 darab HDU 50/ ,73 darab HDU 50/ ,02 darab HDU 50/ ,29 darab HDU 50/ ,57 darab HDU 50/ ,85 darab HDU 50/ ,12 darab Tartó KTUG x ,75 10 db. KTUG x ,90 10 db. KTUG x ,13 10 db. KTUG x ,31 10 db. További kábelfektetési módok az általános építésfelügyeleti tanúsítványban találhatók. K 4

11 KÁBELCSATORNA SZERELÉSI MÓD 20kg/m, L < 1,50m NIEDAX Modell-szám Méretek H x H B x BL x t Kód LM LM 6x12 10x25 darab S U profil üggőoszlop valamint tartórendszer gyártásához U 50/ ,90 3 m U 50/ ,80 6 m Csavarozható fejlemez KUGV 50 és KUGH 50 ± 30 beállítási tartományban A teljes hossz L = a Z formájú/függőleges profil hossza, beleértve a fejlemezt is. KUD x x U 50/...hez 2 0,70 10 db. KUGV x függőleges 2 0,90 10 db. KUGH x vízszintes 2 0,90 10 db. KUD 50 KUGH 50 KUGV 50 alitartó KTAG x 40 x ,90 20 db. KTAG x 40 x ,05 20 db. KTAG x 50 x ,28 10 db. KTAG x 50 x ,46 10 db. Tűzvédelmi kengyel csavarokkal DBG ,45 20 db. További kábelfektetési módok az általános építésfelügyeleti tanúsítványban találhatók. K 5

12 KÁBELCSATORNA SZERELÉSI MÓD 20kg/m, L < 1,50m NIEDAX Modell-szám Méret Menet H x x BL Kód darab V Menetes szár M 12, 4 csavarral és 4 alátéttel (külön csomagolva) M 12/200 M 12 x SMU 12 0, db. M 12/300 M 12 x SMU 12 0, db. M 12/400 M 12 x SMU 12 0,38 10 db. M 12/500 M 12 x SMU 12 0,46 10 db. M 12/600 M 12 x SMU 12 0,53 10 db. M 12/800 M 12 x SMU 12 0,67 10 db. M 12/1000 M 12 x SMU 12 0,82 10 db. V Hatlapú anya (DIN 934), DIN 125 alátéttel SMU 12 M ,03 40 db. V Hatlapú összekötő toldó M 12 VBSM 12 M 12 x ,06 25 db. V Hatlapú csavar (DIN 933), fogazott peremes anyával (külön rendelendő) SKM 12x70 M 12 x ,06 20 db. További kábelfektetési módok az általános építésfelügyeleti tanúsítványban találhatók. K 6

13 Vizsgálat előtt űzállósági vizsgálat NIEDAX kábelcsatornákkal NIEDAX Modell-Nuer Abmessungen Code Stück Vizsgálat közben Vizsgálat után (a láncok a terhelést szimulálják) K 7

14 NIEDAX Modell-Nuer Abmessungen Code KÁBELCSATORNA SZERELÉSI MÓD 10kg/m, L < 1,25m Tartó: Kábelönsúly: < 1,25 méter < 10 kg/m ( szintenként) Stück elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szint Oszlop TKS... 1 Oszlop TKS Hatlapú csavar SKM 10x70 1 Távtartó TKSD 20 4 Tartó TKS Hatlapú csavar SKM 10x25 1 Menetes szár M 10/... 1 Tűzvédelmi kengyel DBG 12 1 Dübel > M 10 3 Megnevezés Típus 2-szint Oszlop TKS... 1 Oszlop TKS Hatlapú csavar SKM 10x70 1 Távtartó TKSD 20 4 Tartó TKS Hatlapú csavar SKM 10x25 2 Menetes szár M 10/... 1 Tűzvédelmi kengyel DBG 12 1 Dübel > M 10 3 Mennyezeti szerelés max. 2 szint egymás felett A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. Mennyezeti szerelés max. 2 szint egymás felett A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szint Oszlop TKS... 1 Oszlop TKS Hatlapú csavar SKM 10x70 1 Távtartó TKSD 20 4 Tartó TKS Hatlapú csavar SKM 10x25 1 Menetes szár M 10/... 1 Tűzvédelmi kengyel DBG 12 1 Konzoladapter KAWG 12 1 Dübel > M Megnevezés Típus 2-szint Oszlop TKS... 1 Oszlop TKS Hatlapú csavar SKM 10x70 1 Távtartó TKSD 20 4 Tartó TKS Hatlapú csavar SKM 10x25 2 Menetes szár M 10/... 1 Tűzvédelmi kengyel DBG 12 1 Konzoladapter KAWG 12 2 Dübel > M 10 3 K 8

15 NIEDAX Modell-Nuer Abmessungen Code KÁBELCSATORNA SZERELÉSI MÓD 10kg/m, L < 1,25m Tartótáv: Kábelönsúly: < 1,25 méter < 10 kg/m ( szintenként) Stück Mennyezeti szerelés A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szint Tartókonzol TKSUG... 1 Távtartó TKSD 20 1 Menetes szár M 10/... 1 Tűzvédelmi kengyel DBG 12 1 Dübel > M 10 2 Mennyezeti szerelés A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. LM 6x12 + UGM 6 elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szint C-Profil 2991/... L 1 Menetes szár M 10/... 2 Tűzvédelmi kengyel DBG 12 2 Dübel > M 10 2 élgömbfejű csavar LM 6x12 2 U-alátét UGM 6 2 K 9

16 NIEDAX Modell-Nuer Abmessungen Code 10kg/m, L < 1,25m Tartótáv: Kábelönsúly: < 1,25 méter < 10 kg/m (szintenként) Stück ali-/mennyezeti szerelés max. 2 szint egymás felett : Megnevezés Típus 1-szintes TKS TKSD 20 M 10/... DBG 12 Dübel > M 10 2 Megnevezés Típus 2-szintes TKS TKSD 20 M 10/... DBG 12 Dübel > M 10 3 ali-/mennyezeti szerelés max. 2 szint egymás felett anyagigény: Megnevezés Típus 1-szintes KS KSD 20 M 10/... G 12 Kon oladap AWG 12 Dübel > M 10 2 Megnevezés Típus 2-szintes KS KSD 20 M 10/... 1 DBG 12 Kon oladap KAWG 12 Dübel > M 10 3 K 10

17 NIEDAX Modell-Nuer ali-/átlós rögzítés Abmessungen Code Kábelcsatorna szerelési mód 10kg/m, L < 1,25m Tartótáv: Kábelönsúly: < 1,25 méter < 10 kg/m (szintenként) Stück elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Tartó TKS Távtartó TKSD os fali csatlakozó WAWG 12 2 Menetes szár M 10/... 1 Hatlapú csavar SKM 10x25 1 Dübel > M 10 2 Menetes szár hosszúsága: Tartó Menetes szár hosszúsága urattávolság A TKS TKS TKS TKS ali szerelés elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Tartó KTA... 1 Dübel > M 10 1 K 11

18 Kábelcsatorna szerelési mód 10kg/m, L < 1,25m NIEDAX Modell-szám Méretek Kód LM 6 x12 LM 6x12 darab S Kábelcsatorna, (2 hossztoldó és egy fenéklap csatornavégenként) külön rendelendő Száll. hossz: 3 m RS OV 60 x ,80 2 x 3 m RS OV 60 x ,50 2 x 3 m RS OV 60 x ,90 2 x 3 m RS OV 60 x ,80 2 x 3 m S Hossztoldó, igény: 2 db végenként RVV x ,11 20 db. S enéklap kábelcsatornákhoz: 1 db végenként RSLB ,07 darab RSLB ,13 darab RSLB ,23 darab RSLB ,31 darab S üggőtartó TKS 150 -TKS 450 tartókhoz TKS x ,31 20 db. TKS x ,43 20 db. TKS x ,55 20 db. TKS x ,68 20 db. TKS x ,77 10 db. TKS x ,90 10 db. TKS x ,05 10 db. TKS x ,20 10 db. TKS x ,35 10 db. S TKS-tartó TKS függőtartóhoz TKS ,30 20 db. TKS ,46 20 db. TKS ,59 20 db. TKS ,72 10 db. S Tartókonzol menny. szereléshez TKSUG ,43 20 db. TKSUG ,53 20 db. TKSUG ,63 20 db. S Távtartó, TKS-rendszer profilüregeinek kibéleléséhez igény szerint külön rendelésre TKSD ,03 50 db. Kádhorganyzott csatornák és tartókonzolok tartozékokkal együtt külön rendelésre! K 12

19 Kábelcsatorna szerelési mód 10kg/m, L < 1,25m NIEDAX Modell-szám Méretek L Kód LM 6x12 darab Rögzítősín típus 2991, "C"-Profil 22 -es nyílással 2991/200 L ,60 igény szerint 2991/300 L ,90 igény szerint 2991/400 L ,20 igény szeirnt V Alátét DIN 9021 szerint Ø B UGM 6 6, , db. V élgömbfejű csavar (DIN 603) fogazott peremes anyával LM 6x ,008 10/100 db. Nehéz tartó, menetes szár nélküli szereléshez KTA x ,85 10 db. KTA x ,28 10 db. KTA x ,46 10 db. Menetes szár adapter, TKS tartókhoz KAWG LM 6x16 0,18 20 db. V Menetes szár M 10, 4 csavarral és 4 alátéttel ( külön csomagolva) M 10/200 M 10 x SMU 10 0, db. M 10/300 M 10 x SMU 10 0, db. M 10/400 M 10 x SMU 10 0,25 25 db. M 10/500 M 10 x SMU 10 0,30 25 db. M 10/600 M 10 x SMU 10 0,35 25 db. M 10/700 M 10 x SMU 10 0,40 25 db. M 10/800 M 10 x SMU 10 0,45 25 db. M 10/900 M 10 x SMU 10 0,50 25 db. M 10/1000 M 10 x SMU 10 0,65 25 db. V Hatlapú anya (DIN 934) és alátét (DIN 125) SMU ,02 50 db. V Összkötő toldó M 10 VBSM 10 M 10 x , db. V Hatlapú csavar (DIN 933), fogazott peremes anyával (külön rendelésre) SKM 10x25 M 10 x ,60 50 db. SKM 10x70 M 10 x ,50 50 db. 45 fokos fali csatlakozó WAWG ,15 20 db. K 13

20 NIEDAX Modell-Nuer Abmessungen Code Kábellétra szerelési mód 20kg/m, L < 1,25m Tartótáv: Kábelönsúly: < 1,25 méter < 20 kg/m ( szintenként) Stück elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Oszlop HDU 50/... 1 Tartó KTUG... 1 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Létrarögzítő KLTB 6 2 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 2-szintes Oszlop HDU 50/... 1 Tartó KTUG.. 2 Mentes szár M 12/... 1 Tűzvédelmi kengyel ldbg 12 1 Létrarögzítő KLTB 6 4 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 3-szintes Oszlop HDU 50/... 1 Tartó KTUG... 3 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Létrarögzítő KLTB 6 6 Dübel > M 10 2 Dübel > M 12 1 Mennyezeti szerelés max. 3 szint egymás felett A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. Mennyezeti szerelés max. 3 szint egymás felett A menetes szár szerelhető DBG 12 nélkül is arra alkalmas és bevizsgált menetes dübelbe. elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Oszlop HDU 50/... 1 Tartó KTU... 1 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Létrarögzítő KLTB 6 2 Konzoladapter KAWG 12 1 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 2-szintes Oszlop HDU 50/... 1 Tartó KTU... 2 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Létrarögzítő KLTB 6 4 Konzoladapter KAWG 12 2 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 3-szintes Oszlop HDU 50/... 1 Tartó KTU... 3 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Létrarögzítő KLTB 6 6 Konzoladapter KAWG 12 3 Dübel > M 10 2 Dübel > M 12 1 Csak a 2970/... létrafokos és 150 létrafok távolságú formaidomokat lehet beépíteni. Típus és ár külön rendelésre. A formaidomokat a végek csatlakozásánál a fentiekben leírt tartószerkezettel kell megfogatni. K 14

21 NIEDAX Modell-Nuer Abmessungen Code Kábellétra szerelési mód 20kg/m, L < 1,25m 1 25m Tartótáv: Kábelönsúly: < 1,25 méter < 20 kg/m ( szintenként) Stück Mennyezeti szerelés max. 2 szint egymás felett A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Oszlop HU 50/... 1 (max. 700) Tartó KTUG... 1 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés KLTB 6 2 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 2-szintes Oszlop HU 50/... 1 (max. 700) Tartó KTUG... 2 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés KLTB 6 4 Dübel > M 10 2 Dübel > M 12 1 Mennyezeti szerelés max. 2 szint egymás felett A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Oszlop HU 50/... 1 (max. 700) Tartó KTU... 1 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés KLTB 6 2 Konzoladapter KAWG 12 1 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 2-szintes Oszlop HU 50/... 1 (max. 700) Tartó KTU... 2 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés KLTB 6 4 Konzoladapter KAWG 12 2 Dübel > M 10 2 Dübel > M 12 1 Csak a 2970/... létrafokos és 150 létrafok távolságú formaidomokat lehet beépíteni. Típus és ár külön megrendelésre. A formaidomokat a végek csatlakozásánál a fentiekben leírt tartószerkezettel kell megfogatni. K 15

22 NIEDAX Modell-Nuer Abmessungen Code Kábellétra szerelési mód 20kg/m, L < 1,25m Tartótáv: Kábelönsúly: < 1,25 méter < 20 kg/m ( szintenként) Stück ali/mennyezeti szerelés A menetes szár szerelhető DBG 12 nélkül is az arra alkalmas és bevizsgált menetes dübelbe. elfüggesztési egységenkénti anyagigény: max. 3 szint egymás felett Megnevezés Típus 1-szintes Tartó KTAG... 1 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés KLTB 6 2 Dübel > M 10 1 Dübel > M 12 1 Megnevezés Típus 2-szintes Tartó KTAG... 2 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés KLTB 6 4 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 3-szintes Tartó KTAG... 3 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés KLTB 6 6 Dübel > M 10 3 Dübel > M 12 1 ali/mennyezeti szerelés max. 3 szint egymás felett A menetes szár szerelhető DBG 12 nélkül is arra alkalmas és bevizsgált nemetes dübelbe. elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Tartó KTA... 1 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG Kábellétra rögzítés KLTB 6 2 Konzoladapter KAWG 12 1 Dübel > M 10 1 Dübel > M 12 1 Megnevezés Típus 2-szintes Tartó KTA... 2 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés.kltb 6 4 Konzoladapter KAWG 12 2 Dübel > M 10 2 Dübel > M 12 1 Megnevezés Típus 3-szintes Tartó KTA... 3 Menetes szár M 12/... 1 Tűzvédelmi kengyel DBG 12 1 Kábellétra rögzítés KLTB 6 6 Konzoladapter KAWG 12 3 Dübel > M 10 3 Dübel > M 12 1 Csak a 2970/... létrafokos és 150 létrafok távolságú formaidomokat lehet beépíteni. Típus és ár külön rendelésre. A formaidomokat a végek csatlakozásánál a fentiekben leírt tartószerkezettel kell megfogatni. K 16

23 NIEDAX Modell-Nuer Abmessungen Code Kábellétra szerelési mód 20kg/m, L < 1,25m Tartótáv: Kábelönsúly: < 1,25 méter < 20 kg/m (szintenként) Stück ali-/átlós rögzítéssel szerelés elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Tartó KTAG... 1 Menetes szár M 12/ os fali csatlakozó WAWG 12 2 Kábellétra rögzítés KLTB 6 2 Hatlapú csavar SKM 12x70 1 Dübel > M 10 1 Dübel > M 12 1 Menetes szár hosszúsága: Tartó Menetes szár hosszúsága urattávolság A KTAG KTAG KTAG ali szerelés elfüggesztési egységenkénti anyagigény: Megnevezés Típus 1-szintes Tartó KTA... 1 Kábellétra rögzítés KLTB 6 2 Dübel > M 12 1 beépíteni. Típus és ár külön rendelésre. A formaidomokat a végek csatlakozásánál a fentiekben leírt tartószerkezettel kell megfogatni. K 17

24 Kábellétra szerelési mód 20kg/m, L < 1,25m Létrafok profil 2970 (DIN EN 60715) hozzá illeszkedő kábelbilincsek Típus.: B... NIEDAX Modell-szám Méretek Kód LM 8x13 LM 6x16 darab S Kábellétra, perforált oldalfal Száll. hossz: 6 m Létrafok osztás 150 KL x ,00 6 m KL x ,20 6 m KL x ,20 6 m Kábellétra, perforált oldalfal Száll. hossz: 6 m Létrafok osztás 150 KL x ,00 6 m KL x ,20 6 m KL x ,20 6 m Hossztoldó, igény: 2 db végenként KLVB 60/ ,19 20 db. S Kábellétra rögzítés, igény: 2 db tartónként KLTB ,02 50 db. Kábellétra rögzítés, igény: 2 db tartónként KLTB ,02 50 db. K 18

25 Kábellétra szerelési mód 20kg/m, L < 1,25m NIEDAX Modell-szám Méretek L Kód LM LM 6x12 10x25 darab üggőoszlop **korlátozott hozzáférési lehetőség kábelcsat. szerelvényezésénél (L üggőoszlop -H Tartó )! HU 50/200 ** ,42 20 db. HU 50/ ,49 20 db. HU 50/ ,55 20 db. HU 50/ ,67 20 db. HU 50/ ,82 20 db. HU 50/ ,95 10 db. HU 50/ ,09 darab üggőoszlop ** korlátozott hozzáférési lehetőség kábelcsat. szerelvényezésénél (L üggőoszlop -H Tartó )! HDU 50/200** ,90 darab HDU 50/ ,05 darab HDU 50/ ,19 darab HDU 50/ ,46 darab HDU 50/ ,73 darab HDU 50/ ,02 darab HDU 50/ ,29 darab HDU 50/ ,57 darab HDU 50/ ,85 darab HDU 50/ ,12 darab Tartó KTUG x ,90 10 db. KTUG x ,13 10 db. KTUG x ,31 10 db. Tartó KAWG 12 kötéssel a HU 50/.. ill. HDU 50/... kell alkalmazni! KTU x ,35 20 db. KTU x ,60 20 db. KTU x ,80 20 db. S U 50 Profil Oszlopok és rendszerek elemes tartószerkezetek gyártásához U 50/ ,90 3 m U 50/ ,80 6 m K 19

26 20kg/m, L < 1,25m NIEDAX Modell- H x H B x x BL x t Kód LM LM 6x12 10x25 Csavarozható fejlemez KUGV 50 és KUGH 50 ± 30 beállítási tartományban A teljes hossz L = a Z formájú/függ. profil hossza, beleértve a fejlemezt is. KUD x für 2x U 50/ ,70 10 db. KUGV x vertikal 2 0,90 10 db. KUGH x horizontal 2 0,90 10 db. KUD 50 KUGH 50 KUGV 50 alitartó KTAG x 40 x ,05 20 db. KTAG x 50 x ,28 10 db. KTAG x 50 x ,46 10 db. alitartó, KAWG 12-vel összekötve használandó! KTA x 40 x ,30 20 db. KTA x 50 x ,60 20 db. KTA x 50 x ,80 20 db. Menetes szár adapter, KTU KTU 400 tartozékhoz, valamint a KTA KTA 400 falitartókkal szerelendő KAWG LM 6x16 0,18 20 db. Nehéztartó, menetes szár nélküli szereléshez KTA x ,85 10 db. KTA x ,28 10 db. KTA x ,46 10 db. K 20

27 20kg/m, L < 1,25m NIEDAX Modell- Kód V Menetes szár M 12, 4 4 ( ) M 12/200 M 12 x SMU 12 0, M 12/300 M 12 x SMU 12 0, M 12/400 M 12 x SMU 12 0, M 12/500 M 12 x SMU 12 0, M 12/600 M 12 x SMU 12 0, M 12/800 M 12 x SMU 12 0, M 12/1000 M 12 x SMU 12 0, V Hatlapú anya (DIN 934) és alátét (DIN 125) SMU 12 M , V Összekötő toldó M 12 (hatlapú) VBSM 12 M 12 x , Tűzvédelmi kegyel DBG , os fali csatlakozó WAWG ,15 50 db. V Hatlapú csavar (DIN 933), fogazott peremes anyával (külön rendelésre) SKM 12x70 M 12 x ,06 20 db. K 21

28 Kábelhágcsó szerelés NIEDAX Abmessungen Modell-Nuer Code Stück unkciótartó szerelésnél a rögzítési távolság (rögzítés az épületszerkezethez) egységesen L 1,25 m. Bilincsrögzítési távolság = hágcsófok osztással a funkciótartó szerelésnél egységesen a = 300. Terhelhetőség < 20kg/m A kábelhágcsó szakaszokon 1 kábelbilinccsel, három, egyenként max. 25 átmérőjű kábelt lehet rögzíteni. LM 10x25 A DIN : szerint a vízszintes szerelésű kábeltartó rendszereket vizsgálják, azaz a vízszintes szakaszok vizsgálati eredménye érvényes a megfelelő ferde ill. függőleges kábeltartó szerkezetekre, mint pl. a kábelhágcsókra. A vizsgálati tanúsítvány külön utal arra, hogy a minősítés csak akkor érvényes a ferde ill. függőleges kábeltartó szerkezetekre, ha a kábeleket függőleges/vízszintes pozíció átmeneténél a kábelsérülés, szakadás, megcsúszás megakadályozása érdekében megfelelően rögzítik. A 3500 feletti szinteken átmenő kábelhágcsókra csak akkor érvényes az osztályozás, ha biztosítják a kábel hatékony rögzítését (lásd DIN : , 5 sz. ábra). Ez a minősítés történhet nyomvonal min. 300 szakaszának megtörésével, vagy DIN 4102 szerint bevizsgált húzásmentesítő tűzgátló kábelvezetéssel (acéllemeztok). vízszintes kábelhossz > 300 bilincstávolság < 300 a < 3500 bilincstávolság< 300 kábel megengedett hajtási sugár rögzítés egyedi bilinccsel DIN 4102, 12: sz. ábra K 22

29 K Á B E L H Á G C S Ó S Z E R E L É S I M Ó D 20kg/m, L < 1,25m 2970 hágcsóprofil (DIN EN szerint) hozzátartozó kábelbilincsek Típus: B... NIEDAX Modell-szám Méretek Kód LM LM 8x13 10x25 darab S Kábelhágcsó, perforált oldal Száll. hossz.: 6 m Létrafok osztás 300 ST /6 60 x ,00 6 m ST /6 60 x ,60 6 m ST /6 60 x ,50 6 m 3 m hosszúságú hágcsó is szállítható (azonos folyóméter áron). 2986/1,75 hágcsóprofil (DIN EN szerint) S Kábelhágcsó, perforált oldal Száll. hossz: 6 m Létrafok osztás 300 STM /6 60 x ,7 6 m STM /6 60 x ,6 6 m STM /6 60 x ,4 6 m STM /6 60 x ,2 6 m STM /6 60 x ,1 6 m hozzátartozó kábelbilincsek Típus: BU... 3 m hosszúságú hágcsó is szállítható (azonos folyóméter áron). Kábelhágcsó, perforált oldal Száll. hossz:6 m Létrafok osztás 300 STM /6 60 x ,4 6 m STM /6 60 x ,5 6 m STM /6 60 x ,5 6 m STM /6 60 x ,5 6 m STM /6 60 x ,7 6 m 3 hosszúságú hágcsó is szállítható (azonos folyóméter áron). Hosszanti összekötő, ST és STM hágcsókhoz, igény: 2 db végenként KLVB 60/ ,19 20 db. Derékszögű fali csatlakozó, ST... és STM...hágcsókhoz WWU ,15 20 db. K 23

30 K á b e l h á g c s ó s z e r e l é s IEDAXAbmessunge Modell-Nuer Code Stück unkciótartó szerelésnél a rögzítési távolság (rögzítés az épületszerkezethez) egységesen L < 1,25 m. Bilincsrögzítési távolság = hágcsófok osztással a funkciótartó szerelésnél egységesen a = 300. Terhelhetőség < 20kg/m A kábelhágcsószakaszokon 1 kábelbilinccsel, három egyenként max. 25 átmérőjű kábelt lehet rögzíteni! A DIN ; szerint a vízszintes szerelésű kábeltartó rendszereket vizsgálják, azaz a vízszintes szakaszok vizsgálati eredménye érvényes a megfelelő ferde ill. függőleges kábeltartó szerkezetekre, mint pl. a kábelhágcsókra. A vizsgálati tanúsítvány külön utal arra, hogy a minősítés csak akkor érvényes a ferde ill. függőleges kábeltartó szerkezetekre, ha a kábeleket függőleges/vízszintes pozíció átmeneténél a kábelsérülés, szakadás, megcsúszás megakadályozása érdekében megfelelően rögzítik. A 3500 feletti szinteken átmenő kábelhágcsókra csak akkor érvényes az osztályozás, ha biztosítják a kábel hatékony rögzítését (lásd DIN ; , 5 sz. ábra). Ez a minősítés történhet nyomvonal min. 300 szakaszának megtörésével, vagy DIN 4102 szerint bevizsgált húzásmentesítő tűzgátló kábelvezetés (acéllemeztok). vízszintes kábelhossz. > 300 bilincstávolság < 300 a < 3500 bilincstávolság < 300 kábel megengedett hajlítási sugár rögzítés egyedi bilinccsel DIN : , 5 sz. ábra K 24

31 Kábelhágcsó szerelési mód 20kg/m, L < 1,25m NIEDAX Modell-szám Méretek Kód LM LM 12x30 10x25 darab hágcsóprofil 2986 (DIN EN szerint) Kábelhágcsó, szereletlen STIC 86/203 I 80 x ,90 6 m STIC 86/303 I 80 x ,20 6 m STIC 86/403 I 80 x ,60 6 m STIC 86/503 I 80 x ,00 6 m STIC 86/603 I 80 x ,50 6 m hozzátartozó kábelbilincsek Típus: BU... 3 m hosszúságú hágcsó is szállítható (azonos folyóméter áron). Hossztoldó, STIC...típusú kábelhágcsóhoz igény: 2 pár végenként VBI ,76 5 pár Derékszögű fali csatlakozó, STIC...típusú kábelhágcsóhoz WWI ,15 50 db. K 25

32 Kábelbilincses szerelés NIEDAX Modell-Nuer B Abmessungen H x Code Stück Kábeltartó vályú nélküli bilincsek A profilsínek rögzítéspontjainak az "a" és "DA" meghatározását az épületszerkezeten a mindenkori vizsgálati tanúsítvány szerint kell végezni. A falon vezetett vízszintes kábelnyomvonalon a kábelbilincsekkel és a "C" profilsínekkel történő rögzítésnél biztosítani kell, hogy tűz esetén a kábelek ne csússzanak ki oldalra a sínekből! A két ill. három kábel rögzítéséhez szükséges B... és BU kábelbilincsek a NIEDAX KI katalógusban találhatók! B... max. kábelbilincs Befestigukngkásábkábelehe vályúval kábeltartó alt-tabelle max. rögzítési távolság a lásd összehajtható táblázatot BU... kábelbilincs kábeltartó vályúval max. rögzítési távolság "a" lásd összehajtható táblázatot K 26

33 Kábelbilincses szerelés NEDAX Abmessungen oell-nuer Code Stück Bilincsek kábeltartó vályúval A profilsínek rögzítéspontjainak az "a" és "DA" meghatározását az épületszerkezeten a mindenkori vizsgálati tanúsítvány szerint kell elvégezni. A falon vezetett vízszintes kábelnyomvonalon a kábelbilincsekkel és a "C" profilsínekkel történő rögzítésnél biztosítani kell, hogy tűz esetén a kábelek ne csússzanak ki oldalra a sínekből! A két ill. három kábel rögzítéséhez szükséges B... és BU... kábelbilincsek a NIEDAX KI katalógusban találhatók! B...kábelbilincs kábeltartó vályúval max. rögzítési távolság "a" lásd összehajtható táblázatot BU...kábelbilincs kábeltartó vályúval max. rögzítési távolság "a" lásd összehajtható táblázatot K 27

34 Kábelrögzítés kábelbilincsekkel NIEDAX Modell-szám Méretek H Kábelátmérő Kód darab Kalapácsfejű - kábelbilincs nyílású "C" sínhez B , db. B , db. B , db. B , db. B , db. B , db. B , db. B , db. B , db. B , db. B , db. B ,40 50 db. B ,00 50 db. B ,80 50 db. B ,75 50 db. B ,00 50 db. B ,40 50 db. B ,05 50 db. B ,40 50 db. B ,70 25 db. B ,40 25 db. Univerzális kábelbilincs nyílású 2896 "C" sínhez BU , db. BU , db. BU , db. BU , db. BU , db. BU , db. BU , db. BU , db. BU , db. BU , db. BU , db. BU ,40 50 db. BU ,00 50 db. BU ,80 50 db. BU ,75 50 db. BU ,00 50 db. BU ,40 50 db. BU ,05 50 db. BU ,40 50 db. BU ,70 25 db. BU ,40 25 db. K 28

35 Kábelvályús rögzítés NIEDAX Modell-szám Méretek Hossz Kód urattáv urat darab S Kábeltartó vályú acélból Kábel-Ø Billincstípus LW B + BU 16 7, db. LW B + BU 22 9, db. LW B + BU 26 10, db. LW B + BU 34 13, db. LW B + BU 38 14, db. LW B + BU 42 15, db. LW B + BU 46 17, db. LW B + BU 50 18,20 50 db. LW B + BU 54 19,40 50 db. LW B + BU 58 20,60 50 db. LW B + BU 64 22,20 50 db. LW B + BU 70 23,84 50 db. LW B + BU 76 27,20 50 db. LW B + BU 82 29,04 50 db. S "C"sín típus 2970, DIN EN szerint C-Profil, 16, nyílással 2970/2 SL x 15 70,00 igény szerint 2970/2 SL S "C" sín típus 2970, DIN EN szerint 2 végfurattal, 16 "C" profil nyílás **A sínek hosszmenti "DA" rögzítési távolságát a mindenkori vizsgálati tanúsítvány szerint kell meghatározni, utólag 6,5 Ø furatot kell készíteni. 2970/100-2 SL xØ6,5 8, db. 2970/200-2 SL xØ6,5 16,00 50 db. 2970/300-2 SL** xØ6,5 24,00 50 db. 2970/400-2 SL** xØ6,5 32,00 50 db. 2970/500-2 SL** xØ6,5 40,00 25 db. 2970/...-2 SL S "C" sín típus 2986, DIN EN szerint "C"-Profil 18 nyílással 2986/2 SO ,00 igény szerint 2986/... SO "C" sín típus 2986, DIN EN szerint Perforált "C"-Profil nyílása /2 L ,5 x ,00 igény szerint 2986/100 L ,5 x 30 15,70 igény szerint 2986/200 L ,5 x 30 31,40 igény szerint 2986/300 L ,5 x 30 47,10 igény szerint 2986/400 L ,5 x 30 62,80 igény szerint 2986/500 L ,5 x 30 78,50 igény szerint 2986/600 L ,5 x 30 94,20 igény szerint 2986/... L K 29

36 Kábelvezetés cső- és kábelbilincsekkel NIEDAX Modell- H K bel Kód G Csavarozható cső- és kábelbilincsek SAS 8 7, ,99 100/1000. SAS ,02 100/1000. SAS ,06 100/1000. SAS ,16 100/1000. SAS ,31 100/1000. SAS ,34 100/1000. SAS ,43 100/1000. SAS ,50 100/1000. SAS ,60 100/1000. SAS ,63 100/1000. SAS ,71 100/1000. SAS ,85 100/1000. SAS , SAS , SAS ,00 20 SAS ,70 20 Csavarozható cső- és kábelbilincsek a NIEDAX KI katalógusban találhatók! K 30

37 NIEDAX Modell-szám Méretek belső méret Kód darab S Gyűjtőtartó SHS x ,53 25 db. S Vezető vályú SHSEW , db. K 31

38 NIEDAX Modell-Nuer Abmessungen Code falon és mennyezeten Stück : < 0,50 bel : < 0,3 kg/m : < 0,50 m : < 3 kg/m K bel : 1 < 0,50 m, a < 0,5m a < 0,5m LLK LHS LLK a < 0,5m LST(A) LST 60 : < 0,50 m K bel < 3 kg/m : < 0,50 m bel : < 3 kg/m K bel < 0,50 m LST(A) a < 0,5m a < 0,5m LLK LST 60 a < 0,5m LHS LLK K 32

39 Vezetékvédő csatornák elhelyezése Rögzítési távolság: < 0,50 méter Kábelsúly: < 3 kg/m NIEDAX Modell-szám Méretek Kód darab S LS - Minicsatorna, fedéllel Hossztoldó külön rendelésre Száll. hossz 2 m LLK x ,48 36 m MS Hossztoldó, igény: 1 db végenként, (külön rendelendő) A hossztoldók egy munkamenetben megoldják a csatornák alsó részének mechanikus és EPH kötését. LST x , db. MS Hossztoldó, mint a fentiekben, de 6,3 -es lapos saruval minden vezetőképes anyagból készült szerelvény EPH kötéséhez. LSTA x , db. LST(A) LLK Az LS- vezetékvédő minicsatornák EPH kötését meg kell valósítani! K 33

40 Vezetékvédõ csatornák elhelyezése Rögzítési távolság : < 0,50 méter Kábelsúly: < 3 kg/m NIEDAX Modell-szám Méretek Kód Méretek A darab S LS - csatorna fedéllel hossztoldók külön rendelésre Száll.hossz 2 m LLK x ,36 8 m LLK S Hossztoldó LKK-hoz, igény 2 db végenként külön rendelésre 1 munkamenetben megoldják a csatornák mechanikus és EPH kötését is. LST , db. E2 Kábelkapocs LS-csatornához LHS E2 60 x ,02 20 db. LLK... Kapocsrögzítés a csatorna alsó hornyos pereméhez és a fedélrögzítõ horonyhoz... LHS... A csatorna alsótest része a fedél illesztéséhez Az LS vezetékvédõ csatornák EPH kötését meg kell valósítani! Az EPH kötés kényszerkapcsolattal jön létre a hossztoldón keresztül a fedél lezárással. Tartozékok a NIEDAX-EIK katalógusban. K 34

41 NIEDAX Modell-szám Méretek H Øx Bm Menet Kód darab G Szeghorgony acélból, engedélyszám: ETA-06/0175 NA 6x , db. G Horgonycsavar acél, engedélyszám: ETA-06/0175 anyával és alátéttel DAM 6x5 M , db. V Horgonycsavar acél, engedélyszám: ETA-05/0069 anyával és alátéttel DAZ 8x10 M , db. DAZ 10x10 M , db. DAZ 10x30 M , db. DAZ 12x10 M , db. DAZ 16x25 M , db. NIEDAX átmérő acél dübel rögzítési mélység hef rögzítési forgatónyomaték MD engedélyezési sz. Megengedett max. terhelések 3) egy rögzítési pontra 4) normál betonban C20/25 2) tűzterhelési méretezésnél figyelembe kell venni a teljes i PBIII/ sz. vizsgálati jegyzőkönyvet Tűzállóság 30 perc 60 perc 90 perc két horgonycsavar (dübel) közötti távolság a tengelytávolság DAZ 10*10 NA 6*5 DAM 6*5 DAZ 8*10 DAZ 1030 DAZ 12*10 DAZ 16* Nm 20 Nm 45 Nm 60 Nm 110 Nm ETA-06/0175 ETA-06/0175 ETA-05/0069 ETA -05/0069 ETA-05/0069 ETA-05/0069 Megengedett max. terhelések 1) önálló dübelre C20/25 betonban 2) tűzterhelési méretezésnél figyelembe kell venni a teljes i PBIII/B vizsgálati jegyzőkönyvet tűzeseti megengedett Megengedett húzóerő zul N fi(t) (KN és tűz esetén a terhelés zul.fi(t) (KN) megengedett nyíróerő zul V fi(t) (KN) zul fi(t) zul fi(t) zul N fi(t) / zul V fi(t) zul N fi(t) / zul V fi(t) zul N fi(t) / zul V fi(t) zul N fi(t) / zul V fi(t) 0,9 KN 0,4 KN 1,25 KN/ 1,8 KN 2,25 KN/ 3,60 KN 4,00 KN/ 6,30 KN 9,40 KN/ 11,70KN 0,9 KN 0,3 KN 1,20 KN/ 1,60 KN 2,25 KN/ 2,90 KN 4,00 KN/ 4,90 KN 7,70 KN/ 9,10 KN 0,7 KN 0,3 KN 0,90 KN/ 1,30 KN 1,90 KN/ 2,20 KN 3,20 KN/ 3,50 KN 6,00 KN/ 6,60 KN 10 cm 10 cm 18 cm 24 cm* 28 cm 34 cm minimális széltávolság 10 cm 10 cm 9 cm 12 cm 14 cm 17 cm minimális építőany. vastagság 8 cm 8 cm 10 cm 12 cm 14 cm 17 cm * csak egymás mellett lévő dübelcsoportra vonatkozik 1) Y M,fi =1,0 és Y,fi =1,0 részbiztonsági tényezőt vettek figyelembe Húzó és nyíróerő terhelés együttes fellépése esetén szélbefolyást és a dübelcsoportnál figyelembe kell venni a Technical Report TR 020 útmutatásait 2) A beton normál vasalású vagy vasalatlan, nagyobb betonszilárdságnál az értékek magasabb lehetnek 3) Y M,fi =1,0 és Y,fi =1,0 részbiztonsági tényezőt vettek figyelembe A terhelések húzó, nyíró és ferdehúzásra vonatkoznak 100 alatt bármely ferdeszögre és széltávolságra Kisebb széltávolságra csökkentett terhelést kell figyelembe venni ETA-06/0175, ETA-065/0176 és ETA-06/0177 valamint PBIII/B-06/267 vizsgálati jegyzőkönyv szerint 4)Egy rögzítési pont állhat önálló dübelből és kettes dübelcsoportból 50 vagy négyes dübelcsoportból 50 távolságra A szerkezeti elemek megjelölésére és horgonyterhelhetőség bizonyításához az általános építésfelügyeleti engedélyeket vagy más iránymutatásokat kell figyelembe venni. K 35

42 ali szerelés T ű z g á t l ó Téglányok tűzállósági osztály S 90, Z NIEDAX Modell-Nuer Elölnézet: Abmessungen A Code B Stück Alsó mérethatár : - Tűzterjedést gátló méret H < 1000 B < Tömítés vastagsága b > alvastagság c > 200 Kábeltartó szerkezet a1 a1 a1 a1 a1 a1 H BS Téglányok Kábelfektetés: A faláttörés max. 60%-a A-A metszet: A b Legkisebb méret a1 > _ 0 Tömör fal vagy beton BS Téglányok Kábeltartó szerekezet c A kábelek közötti rész, fugák és nyílások BSM 90-nel kitöltendõk > _ 20 Mennyezeti szerelés Elölnézet: a1 a1 a1 Kábeltartó szerkezet Alsó mérethatár : - Tűzterjedést gátló méret B < Hossz korlátlan - Tömítés vastagsága b > Mennyezetvastagság c > 200 Kábelátvezetés: A kábelek összkeresztmetszete a kábeltartó szerkezettel együtt nem lehet több, mint az átvezető nyílás 60%-a. BS téglányok beépítése : A tűzterjedést gátló elemek beépítése előtt az átvezető nyílás éleit (felületét) le kell tisztítani és portalanítani. A kábel, a kábeltartó szerkezet és az átvezető nyílás közötti részt szorosan ki kell tölteni a BS téglányokkal, a kábel hosszával megegyező irányban. Szükség esetén éles szerszáal kell a megfelelő méretre szabni a téglányokat. Az összes fugát és rést a kábeltartó szerkezet és a kábel között, valamint az átvezető nyílásban lévő üregeket teljesen ki kell tölteni a BSM 90 tűzterjedést gátló tömítő anyaggal. A A-A metszet: b Legkisebb méret a1 _ > 0 a1 a1 BS Téglányok Szilárd mennyezet Hossz a1 B BS Téglányok c A A kábelek közötti rész fugák és nyílások BSM 90-nel kitöltendõk _ > 20 Kábeltartó szerkezet (pl. létra) K 36

43 ali szerelés T ű z g á t l ó záródugók NIEDAX Modell-Nuer Abmessungen Code Tűzállósági o. S 90, Z Stück Alsó mérethatár : - Tűzterjedést gátló méret < Tömítés vastagsága b > alvastagság c > 150 Kábelátvezetés a faláttörés max. 60%-a Elölnézet: A < _ 25 0 > _ 5 0 A-A metszet: b BS-záródugók > 50 Kábelek közötti részek fugák és nyílások BSM 90-nel > 20 kitöltendők > 5 0 _ a a Tömörfal vagy beton a A Kábel/ Kábeltartó szerkezet a = Legkisebb méret _ > 0 Tömörfal vagy beton > 60 > 60 c Mennyezeti szerelés Elölnézet: < 25 0 > 5 0 Alsó mérethatár : - Tűzterjedést gátló méret < Tömítés vastagsága b > alvastagság c > 150 A A Kábelátvezetés: DA kábelek össz. keresztmetszete (a kábeltartó szerkezettel együtt) nem lehet több, mint az átvezető nyílás (faláttörés) 60%-a. BS-záródugók: Az átvezetőnyílás tömítése előtt az éleket, a nyílás felületét le kell tisztítani és portalanítani. A BS-záródugókat a nyílásnak megfelelő méretben kell kiválasztani. Az átvezetendő kábelnek és tartószerkezetnek megfelelő méretet minél kisebb veszteséggel kell kialakítani. Két BS-záródugót egymás után 30 -re kell a nyílásba helyezni. Az összes fugát és rést, a kábeltartószerkezet és a kábel között, valamint az átvezető nyílásban lévő üregeket teljesen ki kell tölteni BSM 90 tűzterjedést gátló tömítő anyaggal. A - A metszet: b > 5 0 a a BS-záródugó Tömörfal vagy beton a Kábel/ Kábeltartó szerkezet > 50 Kábel közötti részek, fugák és nyílások BSM 90-nel > 20 kitöltendők Tömörfal vagy beton a = alsó mérethatár > 0 > 60 > 60 c K 37
