PLC ALAPÚ RTU BEÉPÍTÉSE GRAFIKUS KIJELZŐVEL. Gellénháza, Kápolnásnyék,Vecsés, Kecskemét, Hajdúszoboszló, Miskolc TD körzetek objektumain

Átírás

1 Gellénháza, Kápolnásnyék,Vecsés, Kecskemét, Hajdúszoboszló, Miskolc TD körzetek objektumain Kiviteli típusterv szám: KIVITELEZÉSI TERV 1 kötet Általános rendelkezések

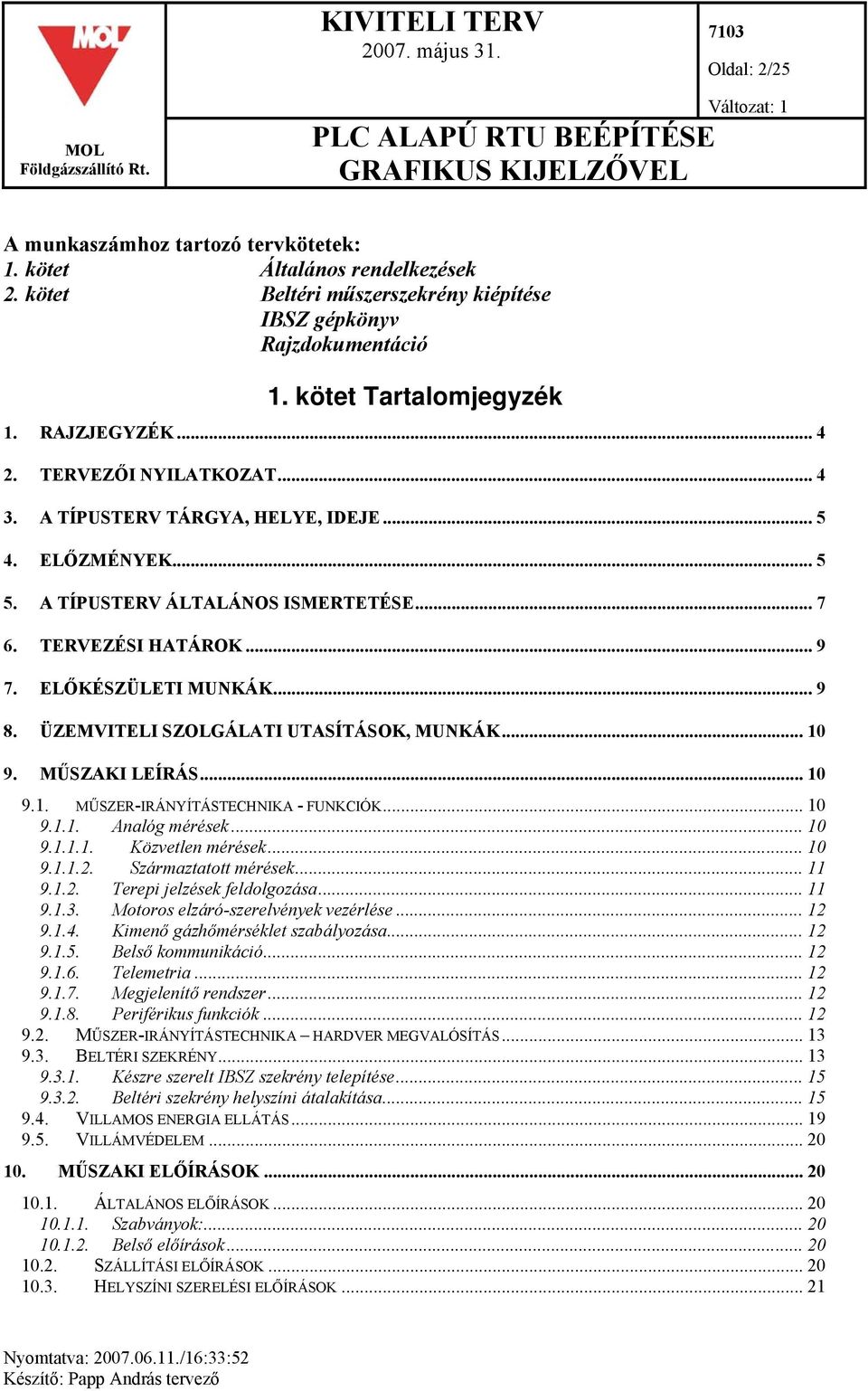

2 Oldal: 2/25 A munkaszámhoz tartozó tervkötetek: 1. kötet Általános rendelkezések 2. kötet Beltéri műszerszekrény kiépítése IBSZ gépkönyv Rajzdokumentáció 1. kötet Tartalomjegyzék 1. RAJZJEGYZÉK TERVEZŐI NYILATKOZAT A TÍPUSTERV TÁRGYA, HELYE, IDEJE ELŐZMÉNYEK A TÍPUSTERV ÁLTALÁNOS ISMERTETÉSE TERVEZÉSI HATÁROK ELŐKÉSZÜLETI MUNKÁK ÜZEMVITELI SZOLGÁLATI UTASÍTÁSOK, MUNKÁK MŰSZAKI LEÍRÁS MŰSZER-IRÁNYÍTÁSTECHNIKA - FUNKCIÓK Analóg mérések Közvetlen mérések Származtatott mérések Terepi jelzések feldolgozása Motoros elzáró-szerelvények vezérlése Kimenő gázhőmérséklet szabályozása Belső kommunikáció Telemetria Megjelenítő rendszer Periférikus funkciók MŰSZER-IRÁNYÍTÁSTECHNIKA HARDVER MEGVALÓSÍTÁS BELTÉRI SZEKRÉNY Készre szerelt IBSZ szekrény telepítése Beltéri szekrény helyszíni átalakítása VILLAMOS ENERGIA ELLÁTÁS VILLÁMVÉDELEM MŰSZAKI ELŐÍRÁSOK ÁLTALÁNOS ELŐÍRÁSOK Szabványok: Belső előírások SZÁLLÍTÁSI ELŐÍRÁSOK HELYSZÍNI SZERELÉSI ELŐÍRÁSOK... 21

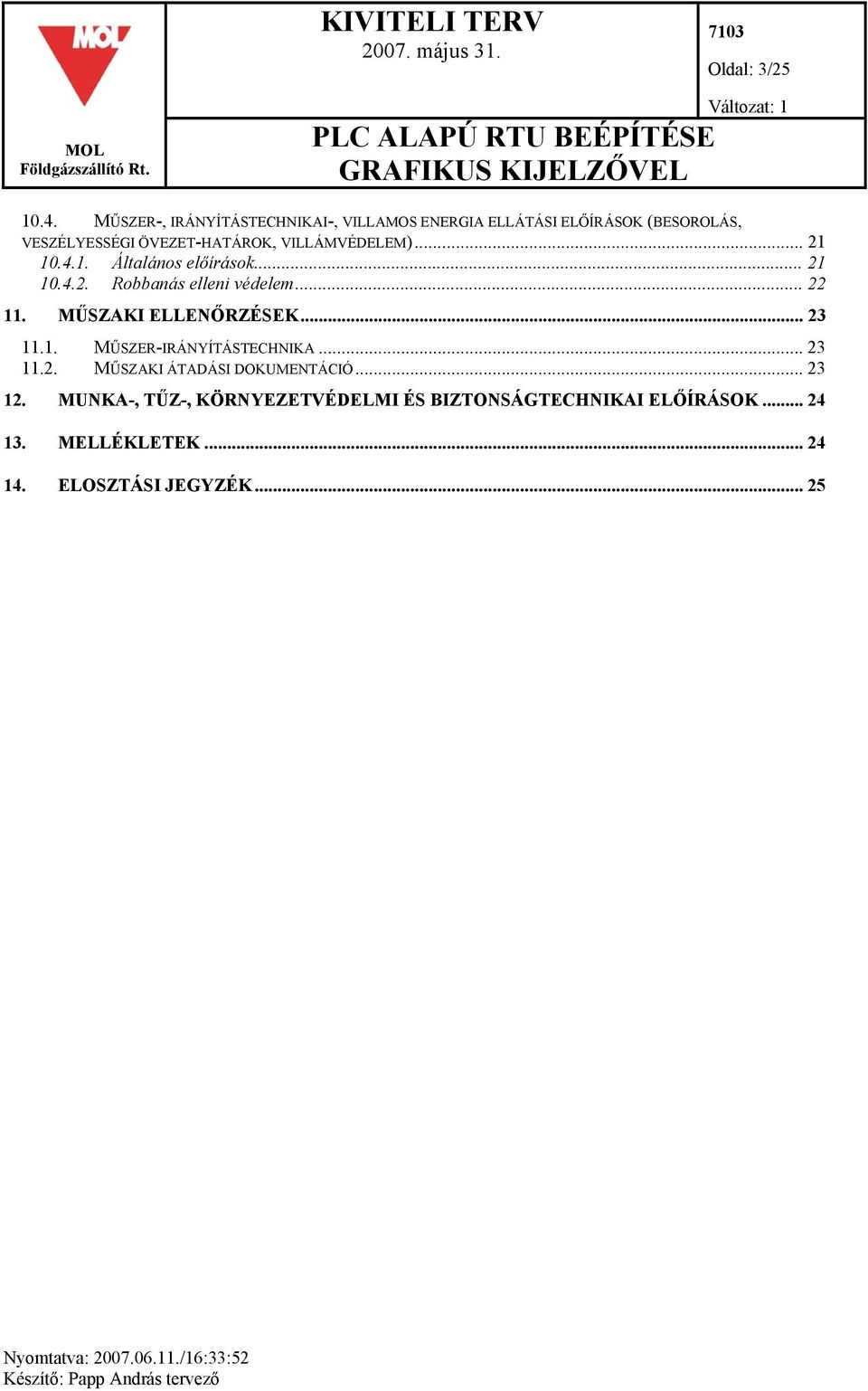

3 Oldal: 3/ MŰSZER-, IRÁNYÍTÁSTECHNIKAI-, VILLAMOS ENERGIA ELLÁTÁSI ELŐÍRÁSOK (BESOROLÁS, VESZÉLYESSÉGI ÖVEZET-HATÁROK, VILLÁMVÉDELEM) Általános előírások Robbanás elleni védelem MŰSZAKI ELLENŐRZÉSEK MŰSZER-IRÁNYÍTÁSTECHNIKA MŰSZAKI ÁTADÁSI DOKUMENTÁCIÓ MUNKA-, TŰZ-, KÖRNYEZETVÉDELMI ÉS BIZTONSÁGTECHNIKAI ELŐÍRÁSOK MELLÉKLETEK ELOSZTÁSI JEGYZÉK... 25

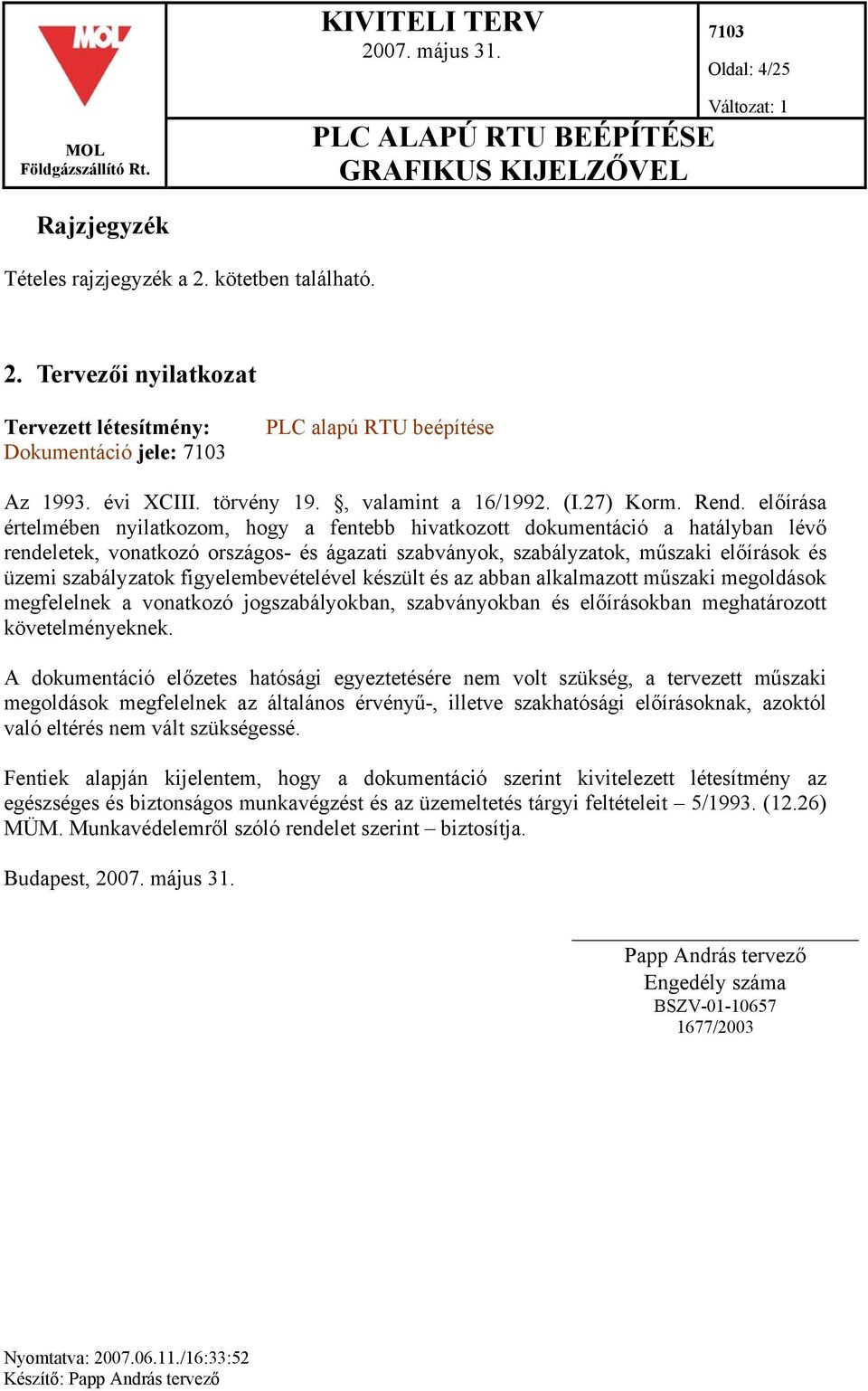

4 Oldal: 4/25 Rajzjegyzék Tételes rajzjegyzék a 2. kötetben található. 2. Tervezői nyilatkozat Tervezett létesítmény: Dokumentáció jele: PLC alapú RTU beépítése Az évi XCIII. törvény 19., valamint a 16/1992. (I.27) Korm. Rend. előírása értelmében nyilatkozom, hogy a fentebb hivatkozott dokumentáció a hatályban lévő rendeletek, vonatkozó országos- és ágazati szabványok, szabályzatok, műszaki előírások és üzemi szabályzatok figyelembevételével készült és az abban alkalmazott műszaki megoldások megfelelnek a vonatkozó jogszabályokban, szabványokban és előírásokban meghatározott követelményeknek. A dokumentáció előzetes hatósági egyeztetésére nem volt szükség, a tervezett műszaki megoldások megfelelnek az általános érvényű-, illetve szakhatósági előírásoknak, azoktól való eltérés nem vált szükségessé. Fentiek alapján kijelentem, hogy a dokumentáció szerint kivitelezett létesítmény az egészséges és biztonságos munkavégzést és az üzemeltetés tárgyi feltételeit 5/1993. (12.26) MÜM. Munkavédelemről szóló rendelet szerint biztosítja. Budapest, Papp András tervező Engedély száma BSZV /2003

5 Oldal: 5/25 3. A típusterv tárgya, helye, ideje Jelen szabályozás célja, hogy rögzítse a rekonstrukciós munkálatok és az ezzel összefüggő átalakítások műszaki megoldásait, és előírja a megvalósítás során végrehajtandó feladatokat mind a Kivitelező, mind a közreműködő Üzemeltető részére. Jelen típustechnológia a telemetriával rendelkező objektumaira visszavonásig érvényes. Alkalmazásért felelős: a dokumentum elosztási jegyzékében meghatározott szervezeti egységek vezetői. Végrehajtásért felelős: a dokumentum elosztási jegyzékében meghatározott szervezeti egységek azon dolgozói, akik a jelen típusterv megvalósításában valamilyen formában részt vesznek, közreműködnek. A kivitelezést végző külső szervezet (Kivitelező) felé jelen dokumentum tartalmának maradéktalan betartását, illetve megvalósítását kötelező jelleggel elő kell írni a Vállalkozói Szerződésben, vagy a Munkavégzési Engedélyben. 4. Előzmények A Földgázszállító zrt. (FGSZ) 2004 évben pályázatot írt ki a gázszállító objektumain üzemelő rendszerek elavult műszaki megoldásainak korszerűsítésére. A fenti projekt kivitelezéséhez típustervek készültek. Az azóta eltelt időben egyrészt új berendezések is kerültek preferált alkalmazásra, másrészt a már nem használatos műszereket szükségtelen egy új projekt típusterveire felvenni. A változások - a 816 jelző-vezérlő már nem használatos berendezés - a beépíthető számítóművek típusai ( új ) - BARFLOW.(Tartarini) - TAU (Texelektronik) - S600 (DANIEL) - UNIFLOW..(Process Controll) - a PLC-k szoftver verziója: Rev.2.3. (új) - beépíthető szünetmentes tápegységek - MOPQ (PQ Rt.) - APC.. (APC) (új) - a mérőkör tartalmazhat ultrahangos áramlásmérő műszert is

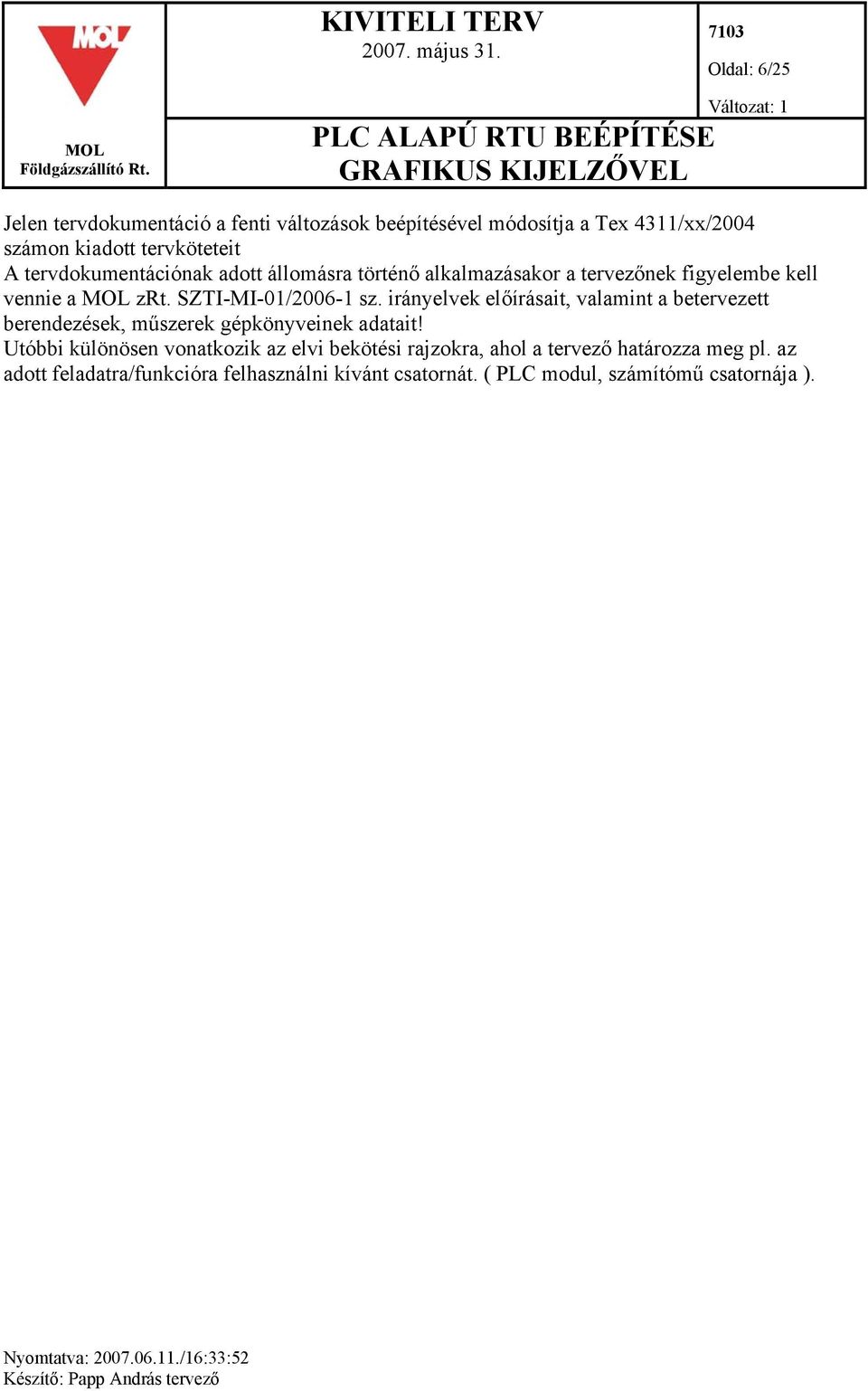

6 Oldal: 6/25 Jelen tervdokumentáció a fenti változások beépítésével módosítja a Tex 4311/xx/2004 számon kiadott tervköteteit A tervdokumentációnak adott állomásra történő alkalmazásakor a tervezőnek figyelembe kell vennie a zrt. SZTI-MI-01/ sz. irányelvek előírásait, valamint a betervezett berendezések, műszerek gépkönyveinek adatait! Utóbbi különösen vonatkozik az elvi bekötési rajzokra, ahol a tervező határozza meg pl. az adott feladatra/funkcióra felhasználni kívánt csatornát. ( PLC modul, számítómű csatornája ).

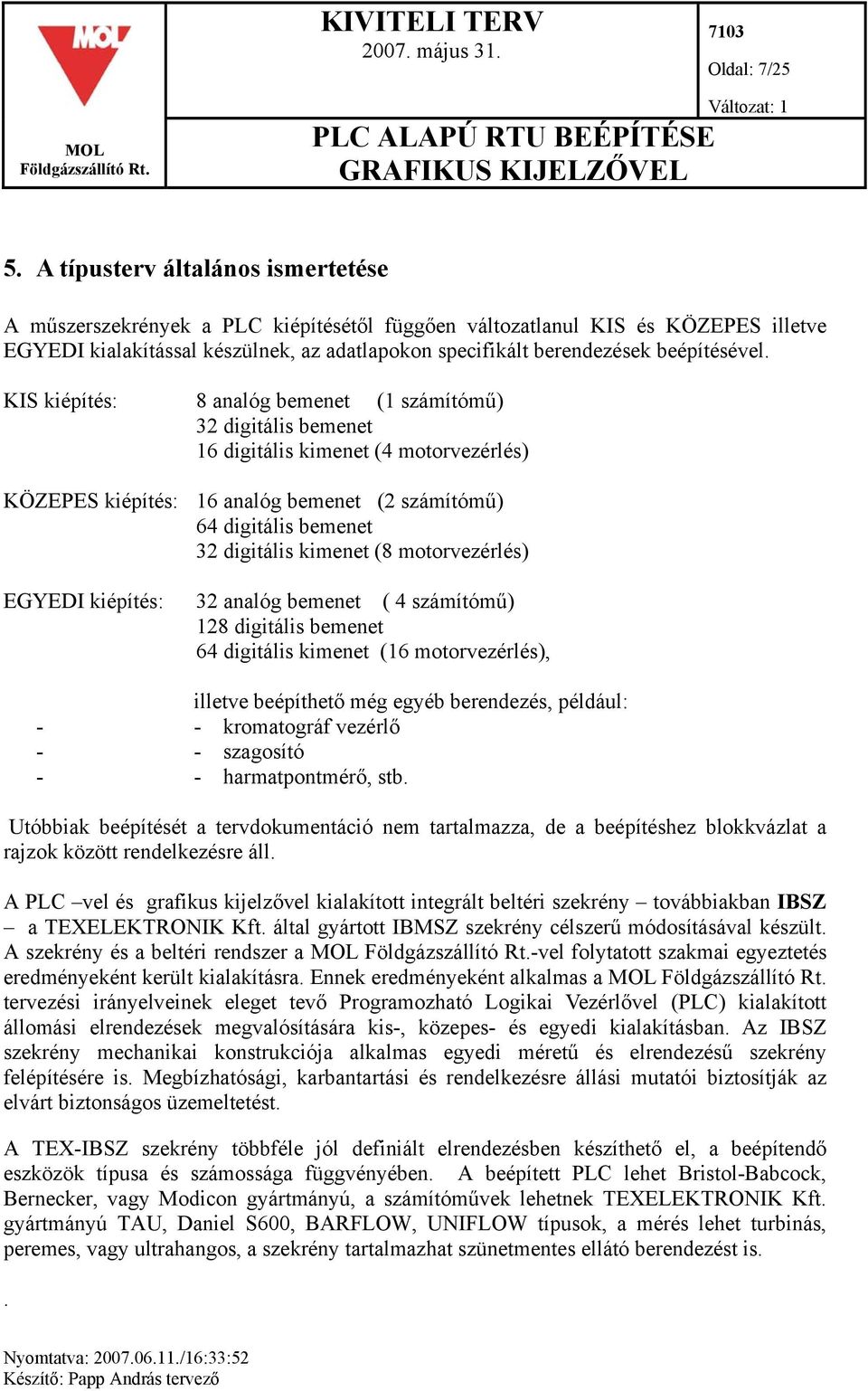

7 Oldal: 7/25 5. A típusterv általános ismertetése A műszerszekrények a PLC kiépítésétől függően változatlanul KIS és KÖZEPES illetve EGYEDI kialakítással készülnek, az adatlapokon specifikált berendezések beépítésével. KIS kiépítés: 8 analóg bemenet (1 számítómű) 32 digitális bemenet 16 digitális kimenet (4 motorvezérlés) KÖZEPES kiépítés: 16 analóg bemenet (2 számítómű) 64 digitális bemenet 32 digitális kimenet (8 motorvezérlés) EGYEDI kiépítés: 32 analóg bemenet ( 4 számítómű) 128 digitális bemenet 64 digitális kimenet (16 motorvezérlés), illetve beépíthető még egyéb berendezés, például: - - kromatográf vezérlő - - szagosító - - harmatpontmérő, stb. Utóbbiak beépítését a tervdokumentáció nem tartalmazza, de a beépítéshez blokkvázlat a rajzok között rendelkezésre áll. A PLC vel és grafikus kijelzővel kialakított integrált beltéri szekrény továbbiakban IBSZ a TEXELEKTRONIK Kft. által gyártott IBMSZ szekrény célszerű módosításával készült. A szekrény és a beltéri rendszer a -vel folytatott szakmai egyeztetés eredményeként került kialakításra. Ennek eredményeként alkalmas a tervezési irányelveinek eleget tevő Programozható Logikai Vezérlővel (PLC) kialakított állomási elrendezések megvalósítására kis-, közepes- és egyedi kialakításban. Az IBSZ szekrény mechanikai konstrukciója alkalmas egyedi méretű és elrendezésű szekrény felépítésére is. Megbízhatósági, karbantartási és rendelkezésre állási mutatói biztosítják az elvárt biztonságos üzemeltetést. A TEX-IBSZ szekrény többféle jól definiált elrendezésben készíthető el, a beépítendő eszközök típusa és számossága függvényében. A beépített PLC lehet Bristol-Babcock, Bernecker, vagy Modicon gyártmányú, a számítóművek lehetnek TEXELEKTRONIK Kft. gyártmányú TAU, Daniel S600, BARFLOW, UNIFLOW típusok, a mérés lehet turbinás, peremes, vagy ultrahangos, a szekrény tartalmazhat szünetmentes ellátó berendezést is..

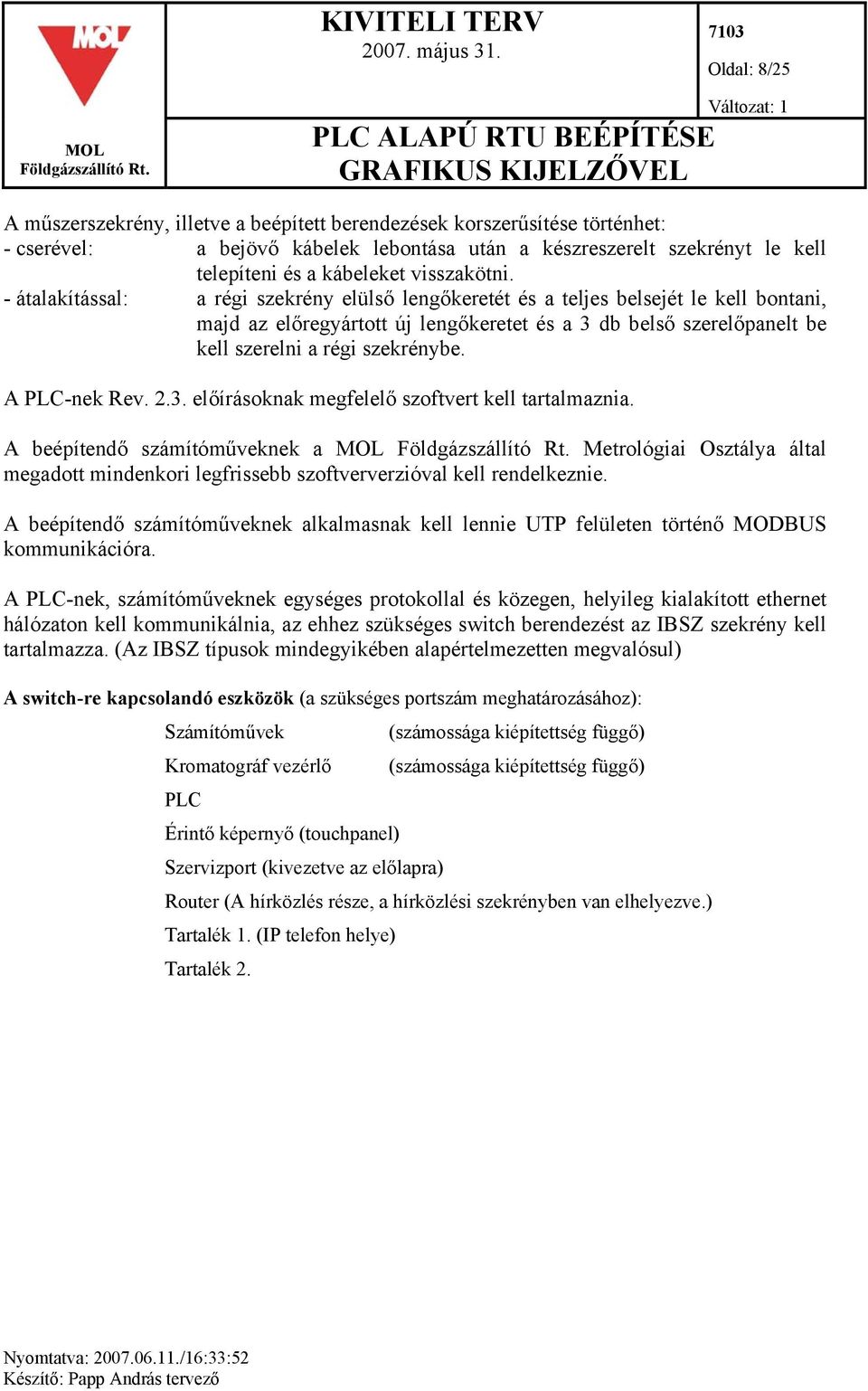

8 Oldal: 8/25 A műszerszekrény, illetve a beépített berendezések korszerűsítése történhet: - cserével: a bejövő kábelek lebontása után a készreszerelt szekrényt le kell telepíteni és a kábeleket visszakötni. - átalakítással: a régi szekrény elülső lengőkeretét és a teljes belsejét le kell bontani, majd az előregyártott új lengőkeretet és a 3 db belső szerelőpanelt be kell szerelni a régi szekrénybe. A PLC-nek Rev előírásoknak megfelelő szoftvert kell tartalmaznia. A beépítendő számítóműveknek a Metrológiai Osztálya által megadott mindenkori legfrissebb szoftververzióval kell rendelkeznie. A beépítendő számítóműveknek alkalmasnak kell lennie UTP felületen történő MODBUS kommunikációra. A PLC-nek, számítóműveknek egységes protokollal és közegen, helyileg kialakított ethernet hálózaton kell kommunikálnia, az ehhez szükséges switch berendezést az IBSZ szekrény kell tartalmazza. (Az IBSZ típusok mindegyikében alapértelmezetten megvalósul) A switch-re kapcsolandó eszközök (a szükséges portszám meghatározásához): Számítóművek (számossága kiépítettség függő) Kromatográf vezérlő (számossága kiépítettség függő) PLC Érintő képernyő (touchpanel) Szervizport (kivezetve az előlapra) Router (A hírközlés része, a hírközlési szekrényben van elhelyezve.) Tartalék 1. (IP telefon helye) Tartalék 2.

9 Oldal: 9/25 6. Tervezési határok A jelen típusterv tervezés határai a gázipari objektum területén belül záródnak, nevezetesen: Adatátviteli és központi irányítási szempontból az RTU állomás be/kimeneti csatlakozásai a SCADA rendszer csatlakozó felülete Hírközlési szempontból routerek ethernet portjai - Technológiai szempontból - a technológia kábelek ereit fogadó felület (sorkapocs vagy túlfeszültség levezető) 7. Előkészületi munkák Jelen típustervben meghatározott munkálatok elvégzésének feltétele, hogy az új hírközlési vonal, a hírközlési szekrény, a megfelelően paraméterezett és menedzselt router rendelkezésre álljon. A munkálatok megkezdése előtt 1) Le kell gyártani az állomás kialakításának megfelelő típusú IBSZ szekrényt, illetve szerelőpaneleket ( helyszíni átalakítás esetén ) 2) Be kell építeni a Rev szoftververziójú PLC-t. 3) Be kell építeni az érintőképernyőt. 4) El kell végezni az IBSZ szekrény teljes körű darabvizsgálati eljárását. 5) Egyeztetni kell írásban a Megrendelővel egyeztetett Organizációs terv szerinti kiszállásokat és jegyzőkönyvezéseket az objektumokon érintett Fogyasztókkal és üzemi képviselőkkel. (Az eljárást a -ben hatályos igazgatói utasítás maradéktalan betartásával kell végrehajtani!) 6) Be kell szerezni minden érintett Földgázszállító Üzemtől a Munkavégzési engedélyt. 7) Be kell szerezni a Rendszerirányítástól az eszközök IP-, gatewayés alhálózati maszk címeit, illetve az üzemmódra vonatkozó információkat (fix cím vagy DHCP)

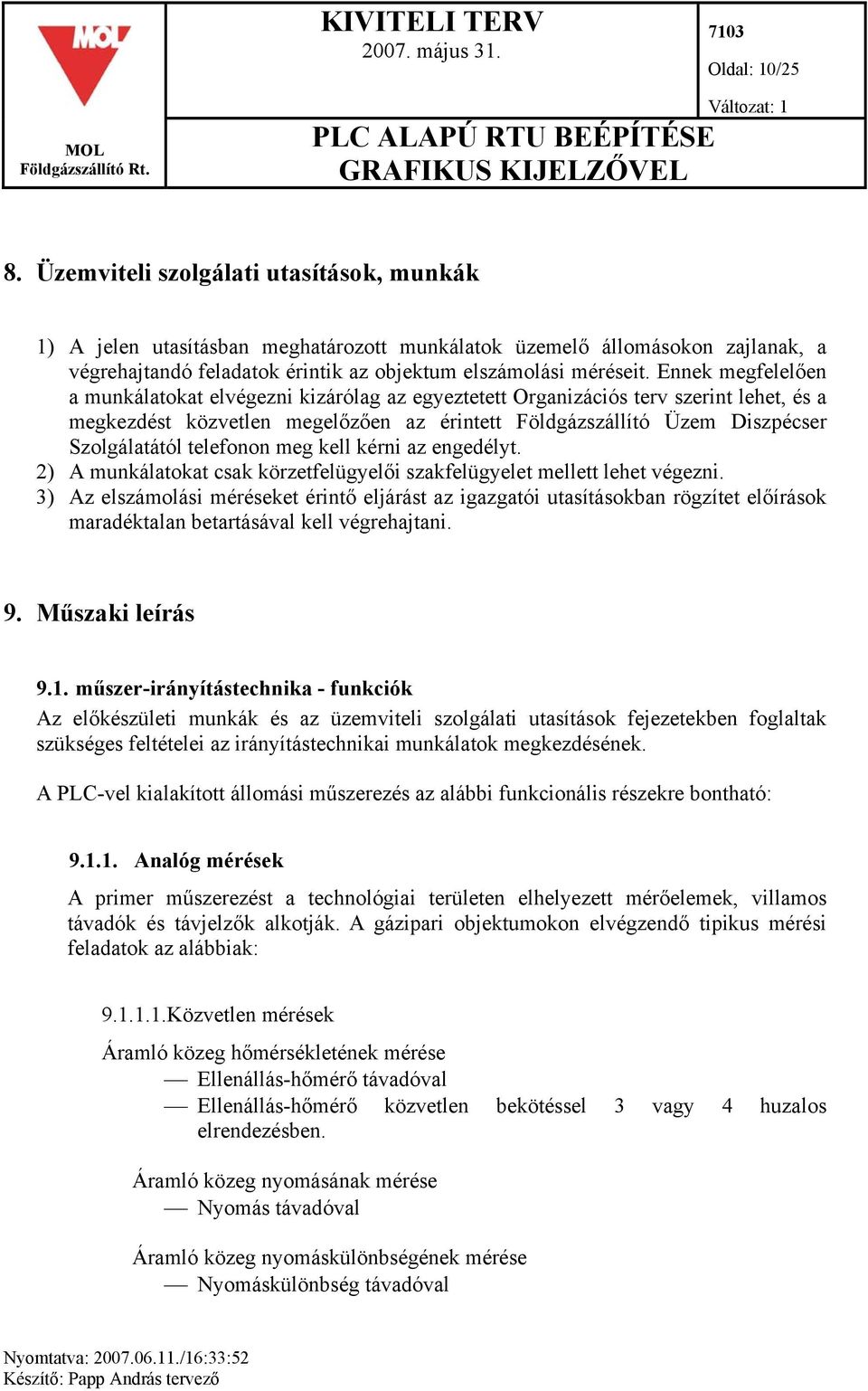

10 Oldal: 10/25 8. Üzemviteli szolgálati utasítások, munkák 1) A jelen utasításban meghatározott munkálatok üzemelő állomásokon zajlanak, a végrehajtandó feladatok érintik az objektum elszámolási méréseit. Ennek megfelelően a munkálatokat elvégezni kizárólag az egyeztetett Organizációs terv szerint lehet, és a megkezdést közvetlen megelőzően az érintett Földgázszállító Üzem Diszpécser Szolgálatától telefonon meg kell kérni az engedélyt. 2) A munkálatokat csak körzetfelügyelői szakfelügyelet mellett lehet végezni. 3) Az elszámolási méréseket érintő eljárást az igazgatói utasításokban rögzítet előírások maradéktalan betartásával kell végrehajtani. 9. Műszaki leírás 9.1. műszer-irányítástechnika - funkciók Az előkészületi munkák és az üzemviteli szolgálati utasítások fejezetekben foglaltak szükséges feltételei az irányítástechnikai munkálatok megkezdésének. A PLC-vel kialakított állomási műszerezés az alábbi funkcionális részekre bontható: Analóg mérések A primer műszerezést a technológiai területen elhelyezett mérőelemek, villamos távadók és távjelzők alkotják. A gázipari objektumokon elvégzendő tipikus mérési feladatok az alábbiak: Közvetlen mérések Áramló közeg hőmérsékletének mérése Ellenállás-hőmérő távadóval Ellenállás-hőmérő közvetlen bekötéssel 3 vagy 4 huzalos elrendezésben. Áramló közeg nyomásának mérése Nyomás távadóval Áramló közeg nyomáskülönbségének mérése Nyomáskülönbség távadóval

11 Oldal: 11/25 Szállítóvezeték és technológia katódpotenciál mérése Katódpotenciál távadóval Származtatott mérések Áramló közeg mennyiségének mérése TAU, DANIEL S600, BARFLOW, UNIFLOW hozam-számítóművekkel Áramló közeg minőségének mérése DANIEL kromatográffal Terepi jelzések feldolgozása Feladata a technológián elhelyezkedő érzékelők, helyzetjelzők, végrehajtók kétállapotú jeleinek fogadása.. Tipikus jelzések: PSH PSL GVS DPS BH, BJ GFV PIF UPS, INV, AKKU EXP OD bejövő gáznyomás határérték túllépés gyorszár lezárt gázszűrő eltömődött Behatolás, bejelentkezés Fázishiány Pilotfűtés van/nincs Szünetmentes ellátó általános hiba, inverter hiba, akkufeszültség alacsony Gázkoncentráció magas Szagosító/-adagolás hiba Funkcionális szempontból a jelzésekhez sorolandó a motoros elzáró szerelvények végállapot jelzése is.

12 Oldal: 12/ Motoros elzáró-szerelvények vezérlése Feladata a szerelvények vezérlés pillanatában érvényes állapotának (aktuális véghelyzet, fázishiány) függvényében megfelelő szintű és időtartamú impulzus kiadása, valamint az illetéktelen szerelvény elmozdulás megakadályozása. (STOP funkció) Kimenő gázhőmérséklet szabályozása Feladata a szabályozott nyomáscsökkentés következtében lehűlő közeg hőmérsékletét növelő állomási gázmelegítő rendszer (kazán, hőcserélő) vezérlése és szabályozása állandó kimenő hőmérsékletre Belső kommunikáció Feladata a különböző funkcionális egységek közötti adatcsere megvalósítása, egységes hardver közegben és protokollal Telemetria Feladata az állomáson rendelkezésre álló analóg, kétállapotú be-kimeneti jelek származtatása és továbbítása a Földgázszállító Üzemek diszpécser központjába Megjelenítő rendszer Feladata az állomáson rendelkezésre álló analóg, kétállapotú be-kimeneti jelek informatív megjelenítése, a kezelő tájékoztatása Periférikus funkciók Feladata a terepi berendezések jeleinek fogadása, rendezése, a beépített eszközök mechanikai és elektromos védelme, a berendezések működéséhez szükséges segédenergia biztosítása.

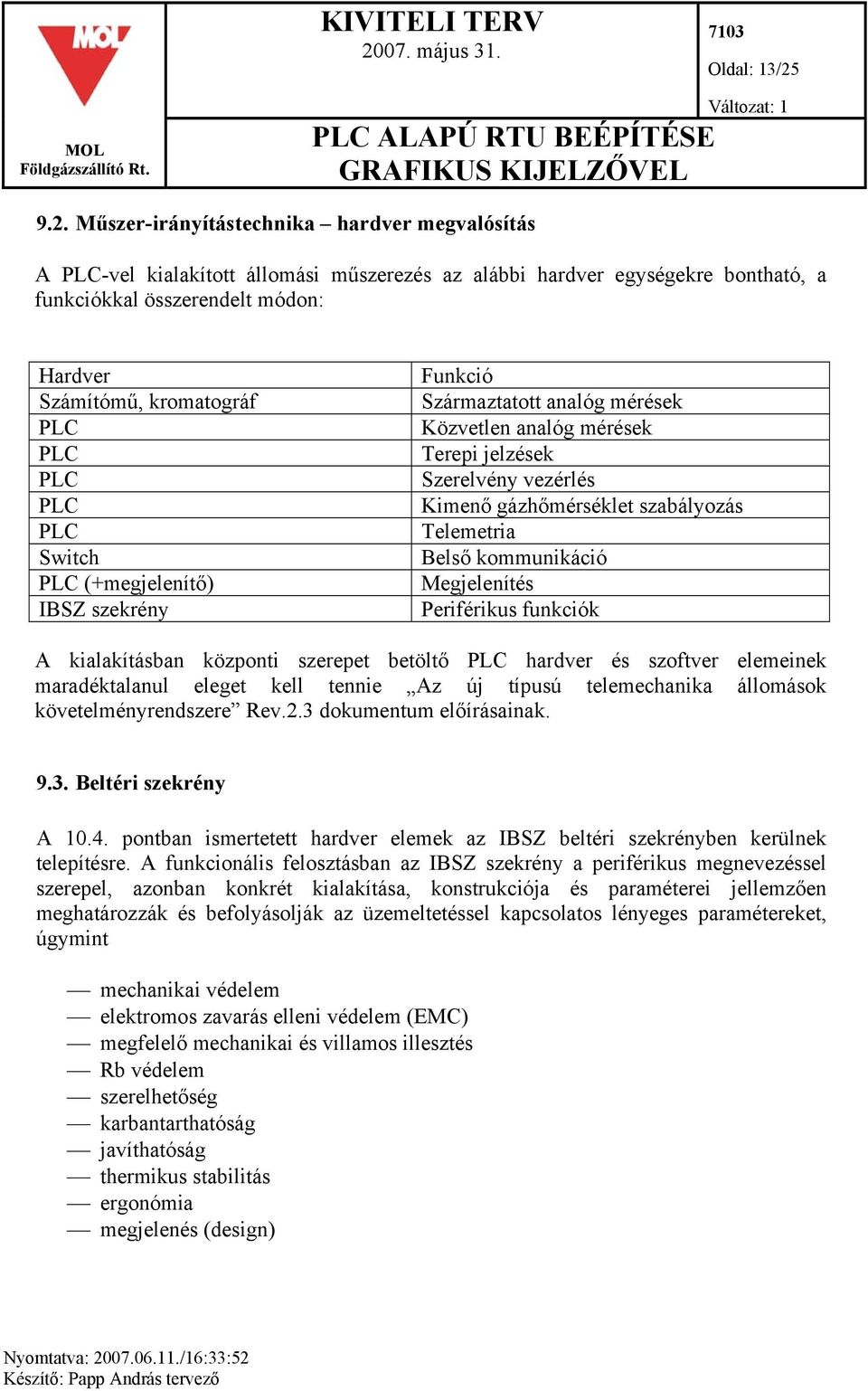

13 Oldal: 13/ Műszer-irányítástechnika hardver megvalósítás A PLC-vel kialakított állomási műszerezés az alábbi hardver egységekre bontható, a funkciókkal összerendelt módon: Hardver Számítómű, kromatográf PLC PLC PLC PLC PLC Switch PLC (+megjelenítő) IBSZ szekrény Funkció Származtatott analóg mérések Közvetlen analóg mérések Terepi jelzések Szerelvény vezérlés Kimenő gázhőmérséklet szabályozás Telemetria Belső kommunikáció Megjelenítés Periférikus funkciók A kialakításban központi szerepet betöltő PLC hardver és szoftver elemeinek maradéktalanul eleget kell tennie Az új típusú telemechanika állomások követelményrendszere Rev.2.3 dokumentum előírásainak Beltéri szekrény A pontban ismertetett hardver elemek az IBSZ beltéri szekrényben kerülnek telepítésre. A funkcionális felosztásban az IBSZ szekrény a periférikus megnevezéssel szerepel, azonban konkrét kialakítása, konstrukciója és paraméterei jellemzően meghatározzák és befolyásolják az üzemeltetéssel kapcsolatos lényeges paramétereket, úgymint mechanikai védelem elektromos zavarás elleni védelem (EMC) megfelelő mechanikai és villamos illesztés Rb védelem szerelhetőség karbantarthatóság javíthatóság thermikus stabilitás ergonómia megjelenés (design)

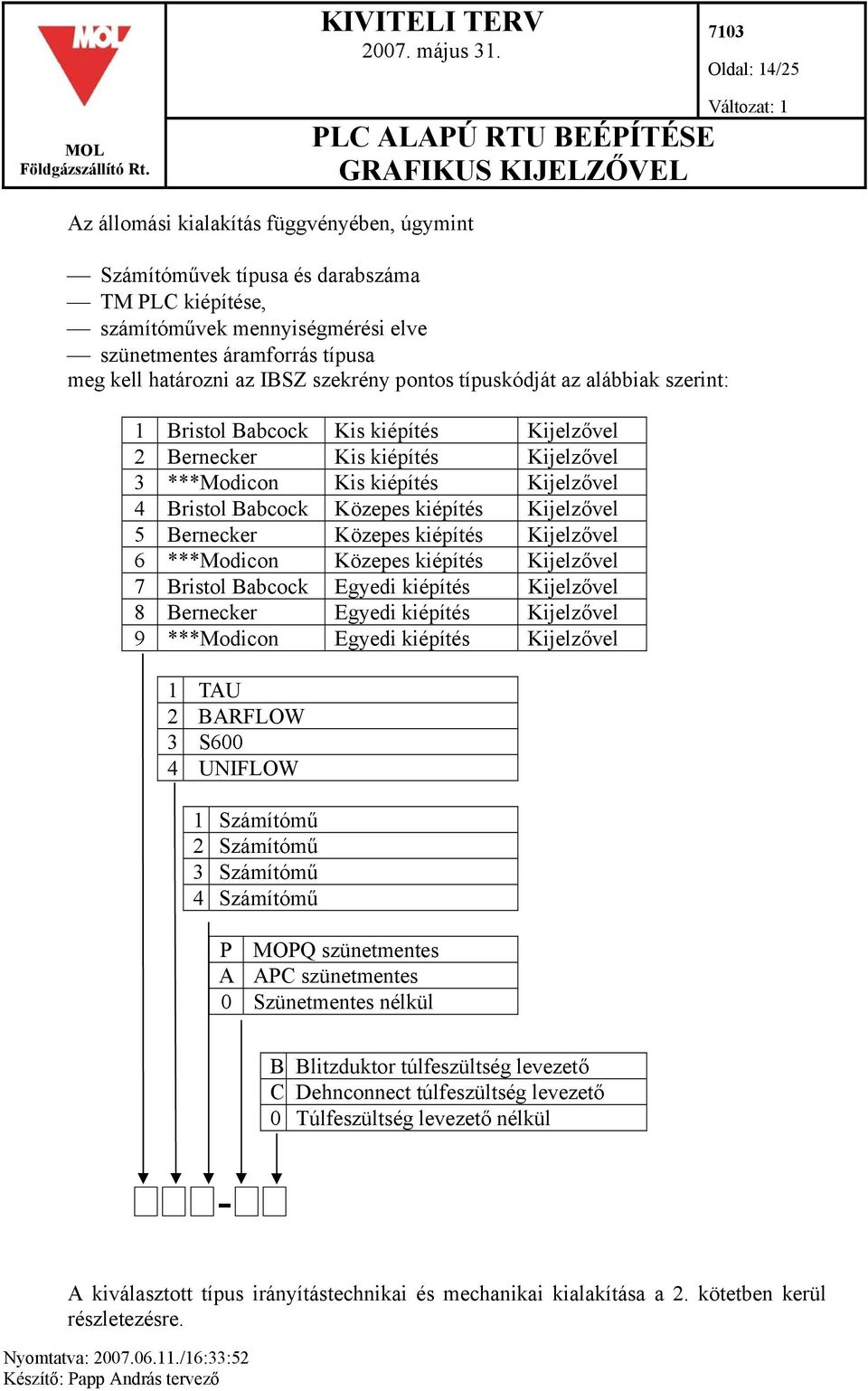

14 Oldal: 14/25 Az állomási kialakítás függvényében, úgymint Számítóművek típusa és darabszáma TM PLC kiépítése, számítóművek mennyiségmérési elve szünetmentes áramforrás típusa meg kell határozni az IBSZ szekrény pontos típuskódját az alábbiak szerint: 1 Bristol Babcock Kis kiépítés Kijelzővel 2 Bernecker Kis kiépítés Kijelzővel 3 ***Modicon Kis kiépítés Kijelzővel 4 Bristol Babcock Közepes kiépítés Kijelzővel 5 Bernecker Közepes kiépítés Kijelzővel 6 ***Modicon Közepes kiépítés Kijelzővel 7 Bristol Babcock Egyedi kiépítés Kijelzővel 8 Bernecker Egyedi kiépítés Kijelzővel 9 ***Modicon Egyedi kiépítés Kijelzővel 1 TAU 2 BARFLOW 3 S600 4 UNIFLOW 1 Számítómű 2 Számítómű 3 Számítómű 4 Számítómű P MOPQ szünetmentes A APC szünetmentes 0 Szünetmentes nélkül - B Blitzduktor túlfeszültség levezető C Dehnconnect túlfeszültség levezető 0 Túlfeszültség levezető nélkül A kiválasztott típus irányítástechnikai és mechanikai kialakítása a 2. kötetben kerül részletezésre.

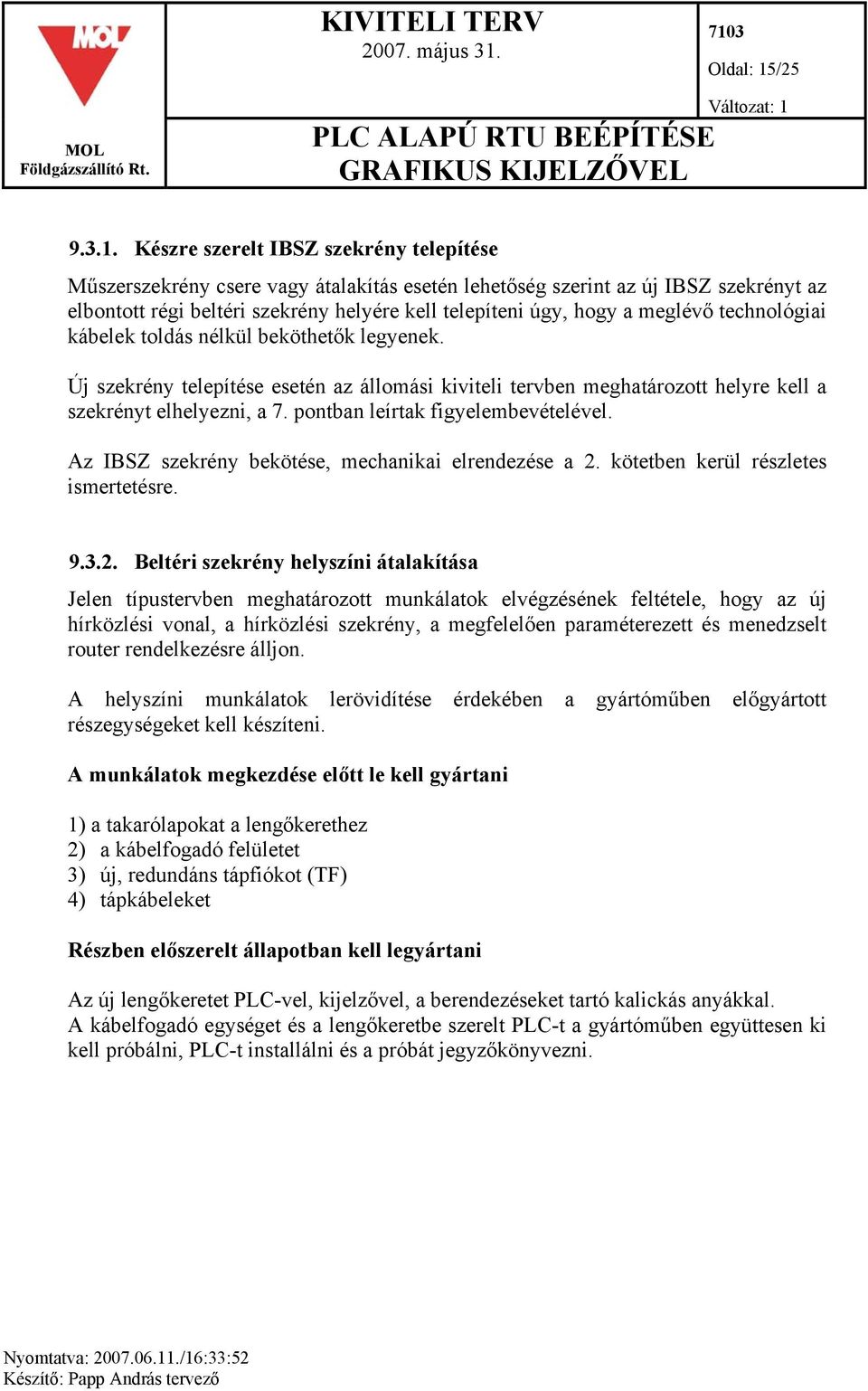

15 Oldal: 15/ Készre szerelt IBSZ szekrény telepítése Műszerszekrény csere vagy átalakítás esetén lehetőség szerint az új IBSZ szekrényt az elbontott régi beltéri szekrény helyére kell telepíteni úgy, hogy a meglévő technológiai kábelek toldás nélkül beköthetők legyenek. Új szekrény telepítése esetén az állomási kiviteli tervben meghatározott helyre kell a szekrényt elhelyezni, a 7. pontban leírtak figyelembevételével. Az IBSZ szekrény bekötése, mechanikai elrendezése a 2. kötetben kerül részletes ismertetésre Beltéri szekrény helyszíni átalakítása Jelen típustervben meghatározott munkálatok elvégzésének feltétele, hogy az új hírközlési vonal, a hírközlési szekrény, a megfelelően paraméterezett és menedzselt router rendelkezésre álljon. A helyszíni munkálatok lerövidítése érdekében a gyártóműben előgyártott részegységeket kell készíteni. A munkálatok megkezdése előtt le kell gyártani 1) a takarólapokat a lengőkerethez 2) a kábelfogadó felületet 3) új, redundáns tápfiókot (TF) 4) tápkábeleket Részben előszerelt állapotban kell legyártani Az új lengőkeretet PLC-vel, kijelzővel, a berendezéseket tartó kalickás anyákkal. A kábelfogadó egységet és a lengőkeretbe szerelt PLC-t a gyártóműben együttesen ki kell próbálni, PLC-t installálni és a próbát jegyzőkönyvezni.

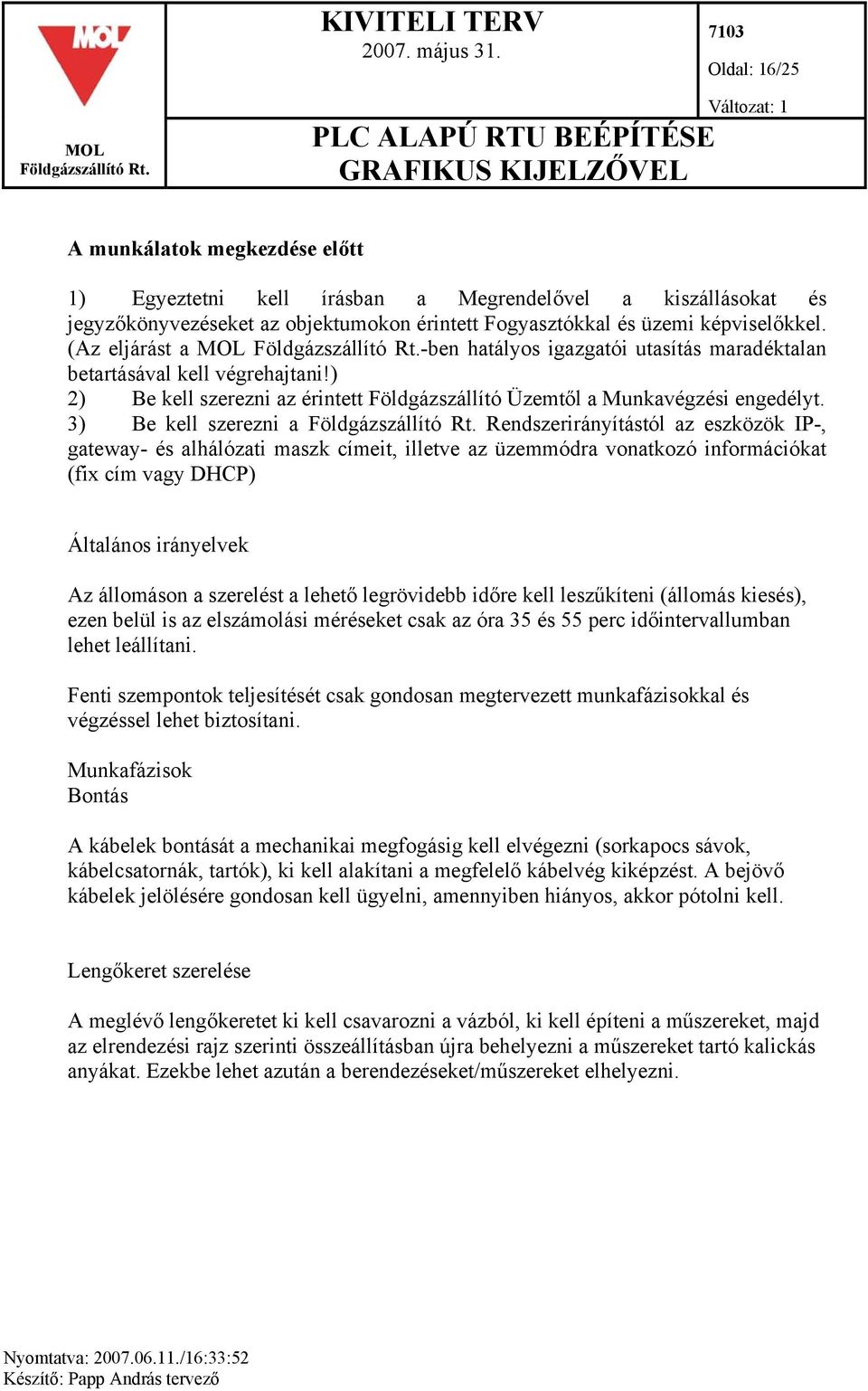

16 Oldal: 16/25 A munkálatok megkezdése előtt 1) Egyeztetni kell írásban a Megrendelővel a kiszállásokat és jegyzőkönyvezéseket az objektumokon érintett Fogyasztókkal és üzemi képviselőkkel. (Az eljárást a -ben hatályos igazgatói utasítás maradéktalan betartásával kell végrehajtani!) 2) Be kell szerezni az érintett Földgázszállító Üzemtől a Munkavégzési engedélyt. 3) Be kell szerezni a Rendszerirányítástól az eszközök IP-, gateway- és alhálózati maszk címeit, illetve az üzemmódra vonatkozó információkat (fix cím vagy DHCP) Általános irányelvek Az állomáson a szerelést a lehető legrövidebb időre kell leszűkíteni (állomás kiesés), ezen belül is az elszámolási méréseket csak az óra 35 és 55 perc időintervallumban lehet leállítani. Fenti szempontok teljesítését csak gondosan megtervezett munkafázisokkal és végzéssel lehet biztosítani. Munkafázisok Bontás A kábelek bontását a mechanikai megfogásig kell elvégezni (sorkapocs sávok, kábelcsatornák, tartók), ki kell alakítani a megfelelő kábelvég kiképzést. A bejövő kábelek jelölésére gondosan kell ügyelni, amennyiben hiányos, akkor pótolni kell. Lengőkeret szerelése A meglévő lengőkeretet ki kell csavarozni a vázból, ki kell építeni a műszereket, majd az elrendezési rajz szerinti összeállításban újra behelyezni a műszereket tartó kalickás anyákat. Ezekbe lehet azután a berendezéseket/műszereket elhelyezni.

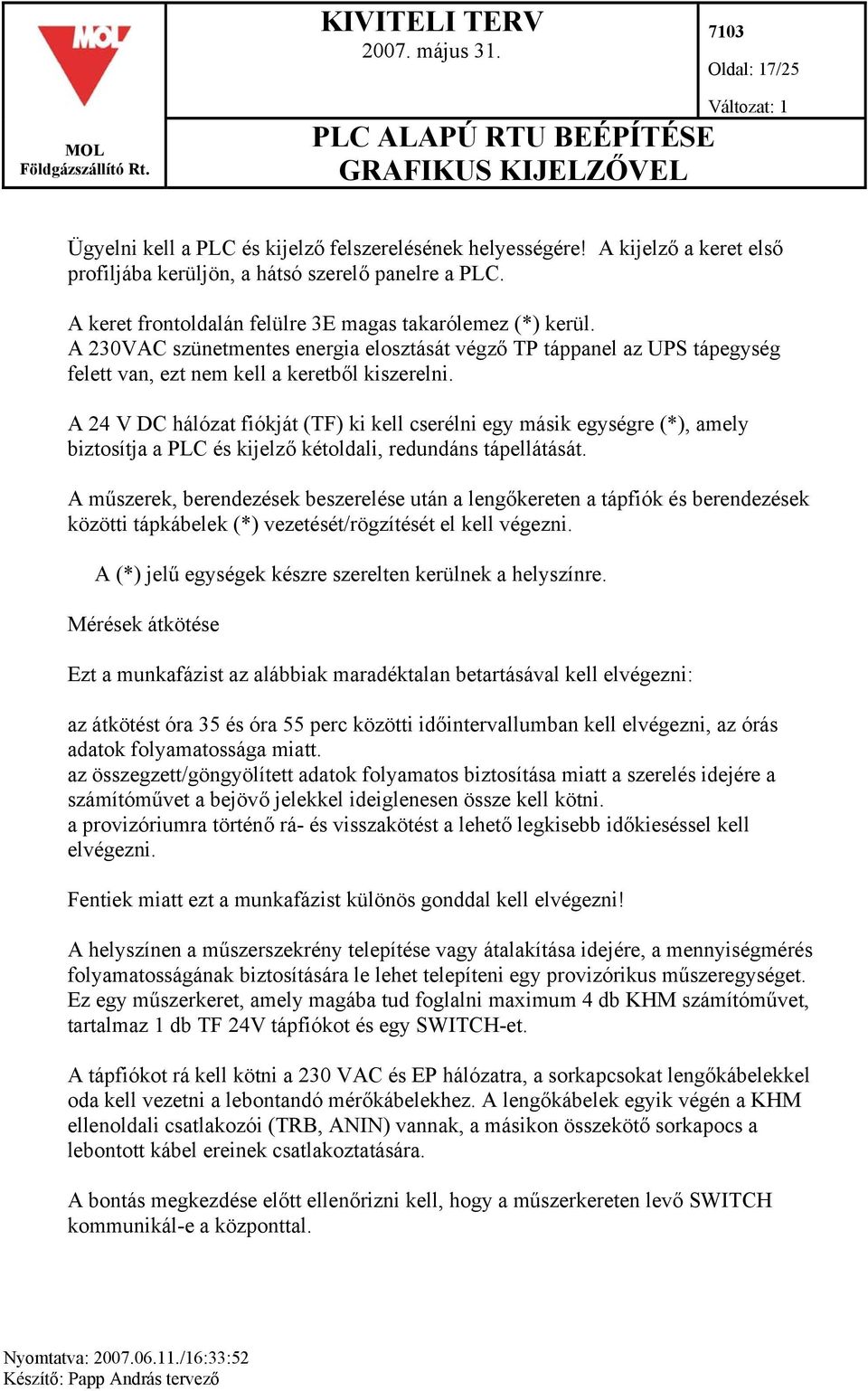

17 Oldal: 17/25 Ügyelni kell a PLC és kijelző felszerelésének helyességére! A kijelző a keret első profiljába kerüljön, a hátsó szerelő panelre a PLC. A keret frontoldalán felülre 3E magas takarólemez (*) kerül. A 230VAC szünetmentes energia elosztását végző TP táppanel az UPS tápegység felett van, ezt nem kell a keretből kiszerelni. A 24 V DC hálózat fiókját (TF) ki kell cserélni egy másik egységre (*), amely biztosítja a PLC és kijelző kétoldali, redundáns tápellátását. A műszerek, berendezések beszerelése után a lengőkereten a tápfiók és berendezések közötti tápkábelek (*) vezetését/rögzítését el kell végezni. A (*) jelű egységek készre szerelten kerülnek a helyszínre. Mérések átkötése Ezt a munkafázist az alábbiak maradéktalan betartásával kell elvégezni: az átkötést óra 35 és óra 55 perc közötti időintervallumban kell elvégezni, az órás adatok folyamatossága miatt. az összegzett/göngyölített adatok folyamatos biztosítása miatt a szerelés idejére a számítóművet a bejövő jelekkel ideiglenesen össze kell kötni. a provizóriumra történő rá- és visszakötést a lehető legkisebb időkieséssel kell elvégezni. Fentiek miatt ezt a munkafázist különös gonddal kell elvégezni! A helyszínen a műszerszekrény telepítése vagy átalakítása idejére, a mennyiségmérés folyamatosságának biztosítására le lehet telepíteni egy provizórikus műszeregységet. Ez egy műszerkeret, amely magába tud foglalni maximum 4 db KHM számítóművet, tartalmaz 1 db TF 24V tápfiókot és egy SWITCH-et. A tápfiókot rá kell kötni a 230 VAC és EP hálózatra, a sorkapcsokat lengőkábelekkel oda kell vezetni a lebontandó mérőkábelekhez. A lengőkábelek egyik végén a KHM ellenoldali csatlakozói (TRB, ANIN) vannak, a másikon összekötő sorkapocs a lebontott kábel ereinek csatlakoztatására. A bontás megkezdése előtt ellenőrizni kell, hogy a műszerkereten levő SWITCH kommunikál-e a központtal.

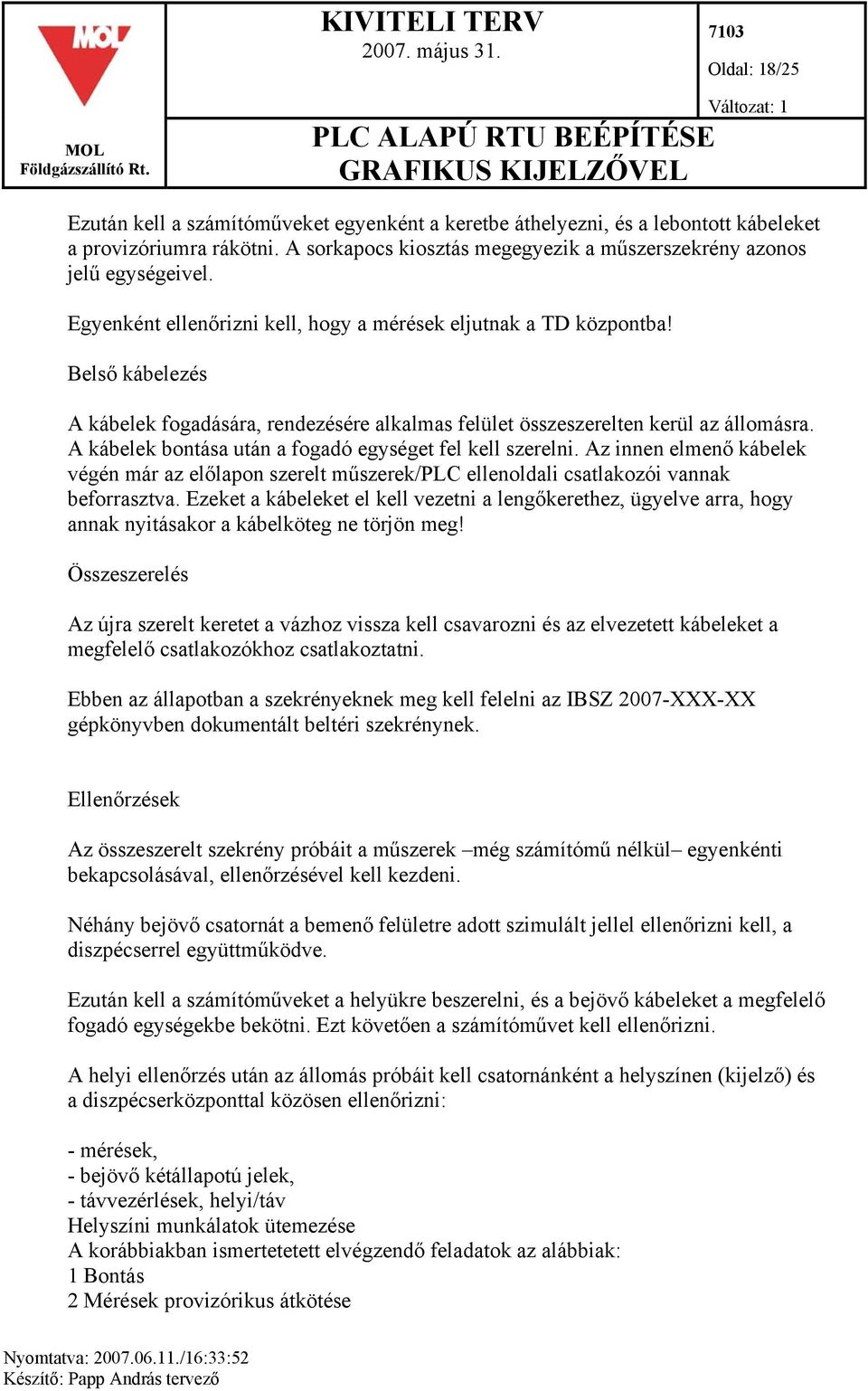

18 Oldal: 18/25 Ezután kell a számítóműveket egyenként a keretbe áthelyezni, és a lebontott kábeleket a provizóriumra rákötni. A sorkapocs kiosztás megegyezik a műszerszekrény azonos jelű egységeivel. Egyenként ellenőrizni kell, hogy a mérések eljutnak a TD központba! Belső kábelezés A kábelek fogadására, rendezésére alkalmas felület összeszerelten kerül az állomásra. A kábelek bontása után a fogadó egységet fel kell szerelni. Az innen elmenő kábelek végén már az előlapon szerelt műszerek/plc ellenoldali csatlakozói vannak beforrasztva. Ezeket a kábeleket el kell vezetni a lengőkerethez, ügyelve arra, hogy annak nyitásakor a kábelköteg ne törjön meg! Összeszerelés Az újra szerelt keretet a vázhoz vissza kell csavarozni és az elvezetett kábeleket a megfelelő csatlakozókhoz csatlakoztatni. Ebben az állapotban a szekrényeknek meg kell felelni az IBSZ 2007-XXX-XX gépkönyvben dokumentált beltéri szekrénynek. Ellenőrzések Az összeszerelt szekrény próbáit a műszerek még számítómű nélkül egyenkénti bekapcsolásával, ellenőrzésével kell kezdeni. Néhány bejövő csatornát a bemenő felületre adott szimulált jellel ellenőrizni kell, a diszpécserrel együttműködve. Ezután kell a számítóműveket a helyükre beszerelni, és a bejövő kábeleket a megfelelő fogadó egységekbe bekötni. Ezt követően a számítóművet kell ellenőrizni. A helyi ellenőrzés után az állomás próbáit kell csatornánként a helyszínen (kijelző) és a diszpécserközponttal közösen ellenőrizni: - mérések, - bejövő kétállapotú jelek, - távvezérlések, helyi/táv Helyszíni munkálatok ütemezése A korábbiakban ismertetetett elvégzendő feladatok az alábbiak: 1 Bontás 2 Mérések provizórikus átkötése

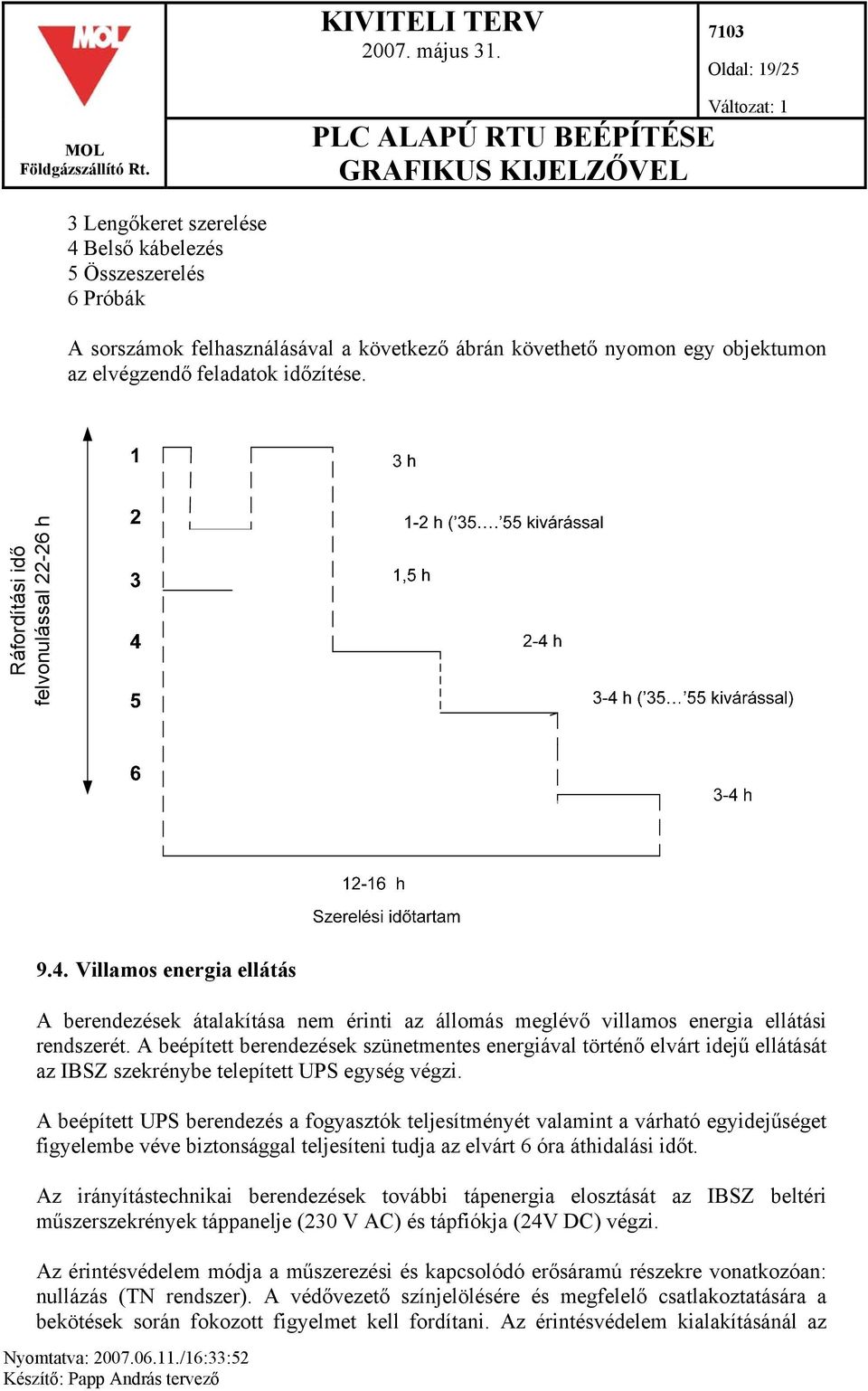

19 Oldal: 19/25 3 Lengőkeret szerelése 4 Belső kábelezés 5 Összeszerelés 6 Próbák A sorszámok felhasználásával a következő ábrán követhető nyomon egy objektumon az elvégzendő feladatok időzítése. Ráfordítási idő felvonulással h 9.4. Villamos energia ellátás A berendezések átalakítása nem érinti az állomás meglévő villamos energia ellátási rendszerét. A beépített berendezések szünetmentes energiával történő elvárt idejű ellátását az IBSZ szekrénybe telepített UPS egység végzi. A beépített UPS berendezés a fogyasztók teljesítményét valamint a várható egyidejűséget figyelembe véve biztonsággal teljesíteni tudja az elvárt 6 óra áthidalási időt. Az irányítástechnikai berendezések további tápenergia elosztását az IBSZ beltéri műszerszekrények táppanelje (230 V AC) és tápfiókja (24V DC) végzi. Az érintésvédelem módja a műszerezési és kapcsolódó erősáramú részekre vonatkozóan: nullázás (TN rendszer). A védővezető színjelölésére és megfelelő csatlakoztatására a bekötések során fokozott figyelmet kell fordítani. Az érintésvédelem kialakításánál az

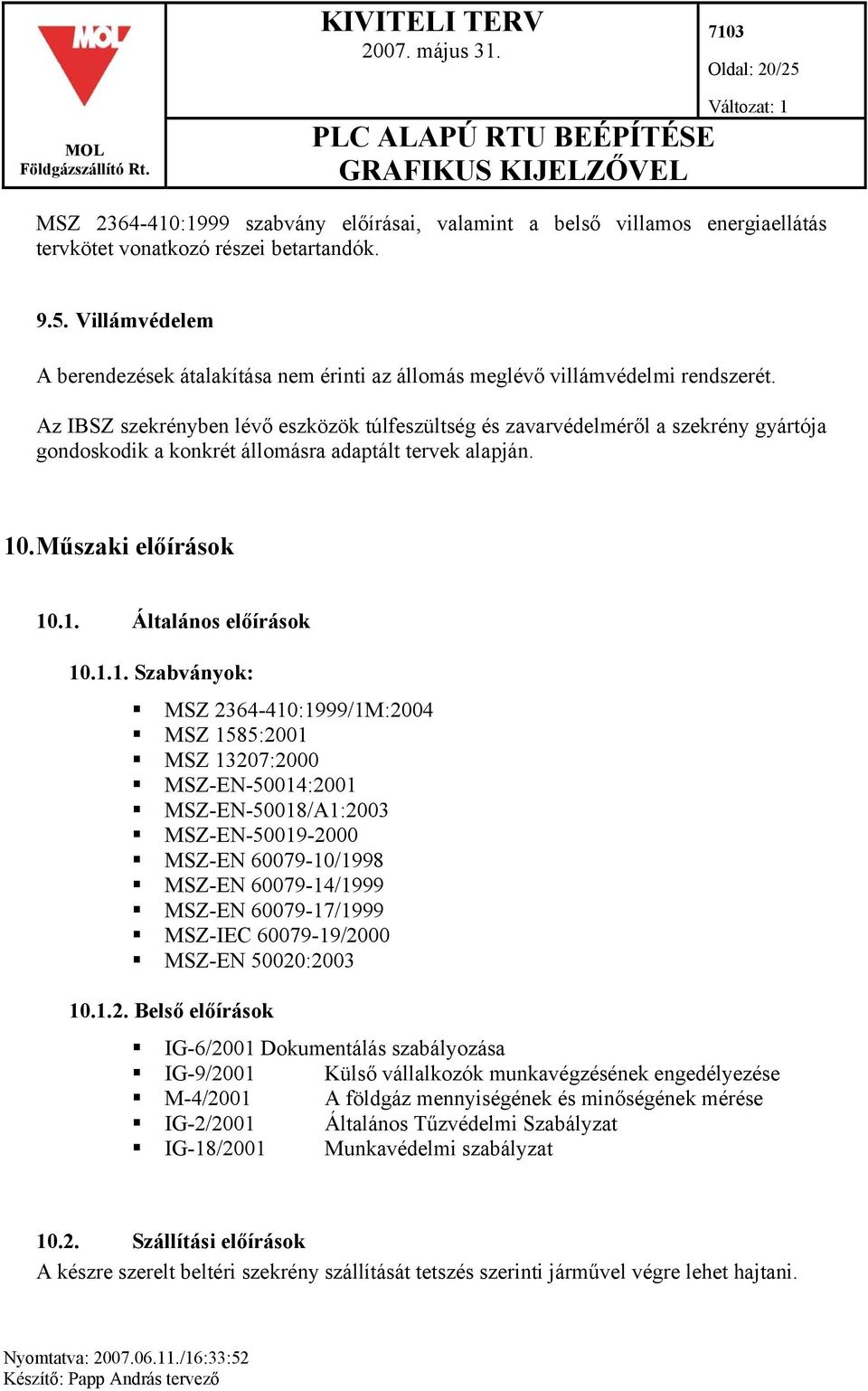

20 Oldal: 20/25 MSZ :1999 szabvány előírásai, valamint a belső villamos energiaellátás tervkötet vonatkozó részei betartandók Villámvédelem A berendezések átalakítása nem érinti az állomás meglévő villámvédelmi rendszerét. Az IBSZ szekrényben lévő eszközök túlfeszültség és zavarvédelméről a szekrény gyártója gondoskodik a konkrét állomásra adaptált tervek alapján. 10. Műszaki előírások Általános előírások Szabványok: MSZ :1999/1M:2004 MSZ 1585:2001 MSZ 13207:2000 MSZ-EN-50014:2001 MSZ-EN-50018/A1:2003 MSZ-EN MSZ-EN /1998 MSZ-EN /1999 MSZ-EN /1999 MSZ-IEC /2000 MSZ-EN 50020: Belső előírások IG-6/2001 Dokumentálás szabályozása IG-9/2001 Külső vállalkozók munkavégzésének engedélyezése M-4/2001 A földgáz mennyiségének és minőségének mérése IG-2/2001 Általános Tűzvédelmi Szabályzat IG-18/2001 Munkavédelmi szabályzat Szállítási előírások A készre szerelt beltéri szekrény szállítását tetszés szerinti járművel végre lehet hajtani.

21 Oldal: 21/25 A be- és kirakodásnál, valamint szállítás közben biztosítani kell a berendezések épségét, és ki kell zárni a műszerek és szerkezeti elemek sérülésének lehetőségét. Az eszközök tárolásánál biztosítani kell a berendezés megóvását a mechanikai sérülésektől és deformációktól. A fel nem szerelt műszereket csomagolt állapotban száraz és fűthető helyiségben, +5 C C hőmérsékleten kell tárolni. A tároló helyiség levegője port, kondenzálódó nedvességet és agresszív gázokat-gőzöket nem tartalmazhat Helyszíni szerelési előírások A berendezések helyszíni szerelése üzemelő állomáson történik, ezért a kivitelezési munkák során minden kábelt feszültség alatt állónak kell tekinteni, ha azt az MSZ 1585 szabvány szerinti módon nem feszültség mentesítették! Az üzemelő berendezések közelében végzett tevékenység közben olyan kellő gondossággal kell eljárni, amely biztosítja a folyamatos üzem fennmaradását Műszer-, irányítástechnikai-, villamos energia ellátási előírások (besorolás, veszélyességi övezet-határok, villámvédelem) Általános előírások Az IBSZ szekrény robbanás veszélyes övezeten kívül, zárt belső térben üzemel. Tipikus tűzvédelmi besorolása: D. Üzemelő létesítményen munkavégzésre csak az üzemeltető által tartott munkavédelmi oktatásban részesített és az üzemeltető engedélyével rendelkező dolgozó jogosult. A robbanás biztos villamos gyártmányok szerelését csak az MBH (OBF) vizsgálóállomási jogosultsággal rendelkező vállalkozó végezheti! A tervtől való eltérés csak a tervező előzetes jóváhagyásával lehetséges. Amennyiben a kivitelezési munka üzemelő gázátadó állomás területén történik, akkor kikapcsolással vagy feszültség mentesítéssel járó tevékenységek csak az Üzemeltető előzetes engedélye és szakfelügyelete mellett végezhetők!

22 Oldal: 22/25 Minden villamos berendezést feszültség alatt állónak kell tekinteni, ha azt az MSZ 1585 szabvány szerinti módon nem feszültség mentesítették! Az objektum területén a munkavégzés befejezéseként a terep (szabadtér, burkolat, út stb.) helyreállítását el kell végezni (legalább az eredeti állapot elérésével)! A szállításra kerülő földgáz a BM 3/1980. (VIII.30.) és a 35/1996. számú rendeletei szerint fokozottan tűz- és robbanásveszélyes anyag. Tűz-, robbanásvesz. osztály vill. veszélyességi fokozat: Zone 1 (MSZ EN 60079) Gázcsoport (alkalmazási csoport): IIA (MSZ EN 50014) Hőmérsékleti osztály: T1 (IEC 79-8) Gyújtószikra mentes védelmi osztály: EEx ib IIA (MSZ EN 50020) A tervezés során a tűz és robbanás veszélyességi osztály, a gázcsoport (alkalmazási csoport), a hőmérsékleti osztály és a gyújtószikra mentes védelmi osztály besorolások valamint az ennek megfelelő védelmi eszközök kiválasztás a Védelmek ismertetése című fejezetben ismertetett módon történt Robbanás elleni védelem A tervezett készülékek, berendezések minden esetben rendelkezzenek a környezet jellegéből adódó besorolásnak megfelelő Rb-s védelmi móddal! A zóna típusa Az MSZ EN :1998 Villamos gyártmányok robbanóképes gázközegekben 10 rész: A robbanásveszélyes térségek besorolása megnevezésű Magyar Szabvány teljes körű figyelembe vétele mellett, annak 4.3.: A zóna típusa A1.3: Másodrendű fokozatú kibocsátás forrásai B1. Táblázat: A szellőzés hatása a zóna típusára szakaszai alapján a tárgyi objektum IBSZ szekrény által megtáplált technológiai része tipikusan Zone 1 besorolást eredményez. Gázcsoport

23 Oldal: 23/25 Az MSZ EN 50014:1995 Robbanás biztos villamos gyártmányok. Általános előírások megnevezésű Magyar Szabvány alapján a gázcsoport (alkalmazási csoport) IIA besorolású. Védelmi módok meghatározása Az MSZ EN :1999 Villamos gyártmányok robbanóképes gázközegekben 14 rész: Villamos berendezések létesítése robbanásveszélyes térségekben (a bányák kivételével) megnevezésű Magyar Szabvány teljes körű figyelembe vétele mellett, annak 5.2. Kiválasztás zónák alapján Az 1-es zónában alkalmazható gyártmányok 5.3. Kiválasztás a gázok vagy gőzök gyulladási hőmérséklete alapján 5.4. Kiválasztás az alkalmazási csoportok alapján valamint, a zóna típusa és a gázcsoport ismerete mellett az IBSZ szekrényben telepített részben gyújtószikra-mentes leválasztók Rb-s védelmi módjai az alábbi: [Ex i b ] IIC 11. Műszaki ellenőrzések Műszer-irányítástechnika A kivitelezési munkákat követően el kell végezni a teljes irányítástechnikai és telemetria rendszer funkciópróbáit Műszaki átadási dokumentáció A kivitelezés befejeztével el kell végezni a szerelések vizsgálatait, és a vizsgálatokról az alábbi bizonylatokat kell elkészíteni: OMH vagy akkreditált laboratórium által kiállított, 3 hónapnál nem régebbi bizonyítvány a mérőeszközökről. Készre szerelt IBSZ szekrény darabvizsgálati jegyzőkönyve. Beépített gyújtószikra mentes berendezések ATEX bizonylatai Az állomás rekonstrukciót követő ismételt üzembe helyezéshez (sikeres műszaki átadásához) az alábbi dokumentációk szükségesek még:

24 Oldal: 24/25 Kivitelezői nyilatkozat Kivitelezői szabványossági nyilatkozat D" terv (minden rajz külön is aláírva a kivitelező által!) Tervezői nyilatkozat IBSZ szekrény magyar nyelvű leírása Beépített berendezések típusbizonylata Beépített berendezések darabvizsgálati bizonyítványa Gyártóművi minőségi bizonylat Túlfeszültség levezetők lökőfeszültség típusvizsgálati bizonyítvány Érintésvédelmi, szabványossági, biztonságtechnikai vizsgálati jegyzőkönyvek 12. Munka-, tűz-, környezetvédelmi és biztonságtechnikai előírások Az üzemelő szénhidrogén szállító vezetékek, és azok tartozékain illetve biztonsági övezetén belüli munkavégzés alkalmával figyelembe kell venni az üzemeltető eseti és általános tűzvédelmi utasításait. A Munkavégzési engedélyt az üzemeltetésért felelős szervezeti egység felelős vezetője adja ki. Üzemelő létesítményen, vagy a biztonsági sávon belüli munkavégzésre csak az üzemeltető által tartott munkavédelmi oktatásban részesített, érvényes tűzvédelmi és biztonságtechnika vizsgával rendelkező, és az üzemeltető engedélyével rendelkező dolgozó jogosult. A tervtől való eltérés csak a tervező előzetes jóváhagyásával lehetséges. Amennyiben a kivitelezési munka üzemelő gázátadó állomás területén történik, akkor kikapcsolással vagy feszültségmentesítéssel járó tevékenységek csak az Üzemeltető előzetes engedélye és szakfelügyelete mellett végezhetők! A munkálatok ideje alatt minden villamos berendezést feszültség alatt állónak kell tekinteni, ha azt az MSZ 1585 szabvány szerinti módon nem feszültség mentesítették! Az objektum területén a munkavégzés befejezéseként a terep (szabadtér, burkolat, út stb.) helyreállítását el kell végezni (legalább az eredeti állapot elérésével)! 13. Mellékletek A teljes tervkötethez a további dokumentációk tartoznak: -IBSZ Beltéri műszerszekrény gépkönyve -2. kötet Beltéri műszerszekrény kiépítése - Rajzdokumentáció

25 Oldal: 25/ Elosztási jegyzék Távvezetéki Engineering Szervezet Hajdúszoboszlói Földgázszállító Üzem Miskolci Földgázszállító Üzem Kecskeméti Földgázszállító Üzem Vecsési Földgázszállító Üzem Kápolnásnyéki Földgázszállító Üzem Gellénházi Földgázszállító Üzem 15.ADATLAPOK ÖSSZESÍTŐ 1. Szerelt szekrény (Összeállítás) 2. Szekrényváz 3. PLC 3a, 3b, 3c 4. Kijelző 5. SWITCH 6. Számítómű 6a, 6b, 6c, 6d 7. Szünetmentes.. 7a, 7b 8. TP. 9. TF. 10. X sorkapcsok 11. D Rail 12. D connect 13. D blitzduktor 14. ISA 2, ISA TURCK 16. Határérték kapcsoló 17. Kábelek 18. Lámpa, dugaszoló aljzat 19. Előlap 20. Weidmüller sorkapocs em. 21. Kismegszakító 22. SPS tápegység (B.B.hoz) 23. RTD egység ( B.B. hoz)
