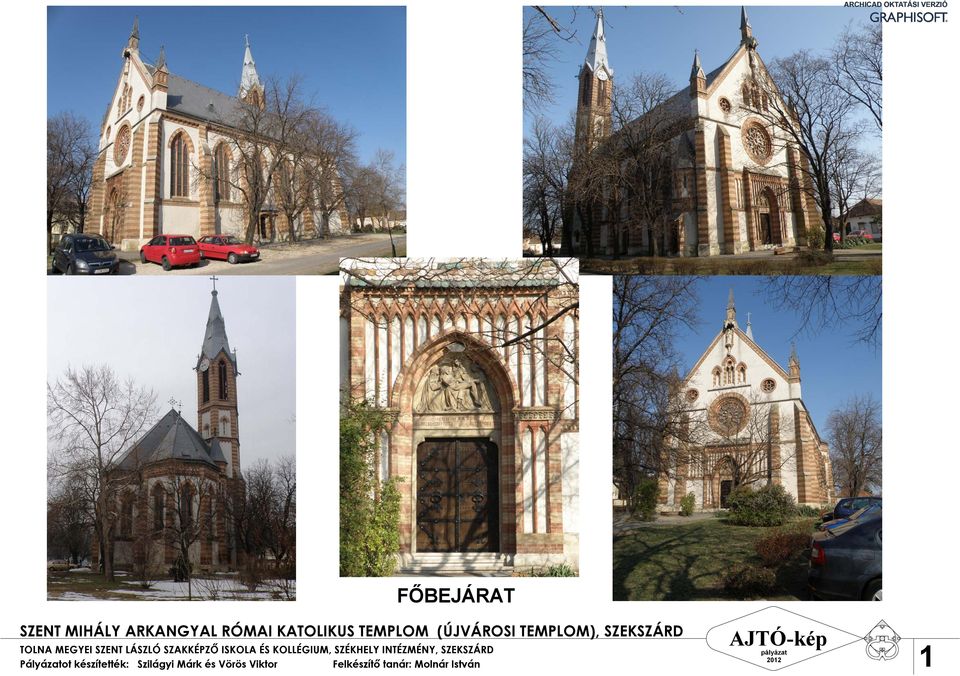

1 FŐBEJÁRAT Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 1

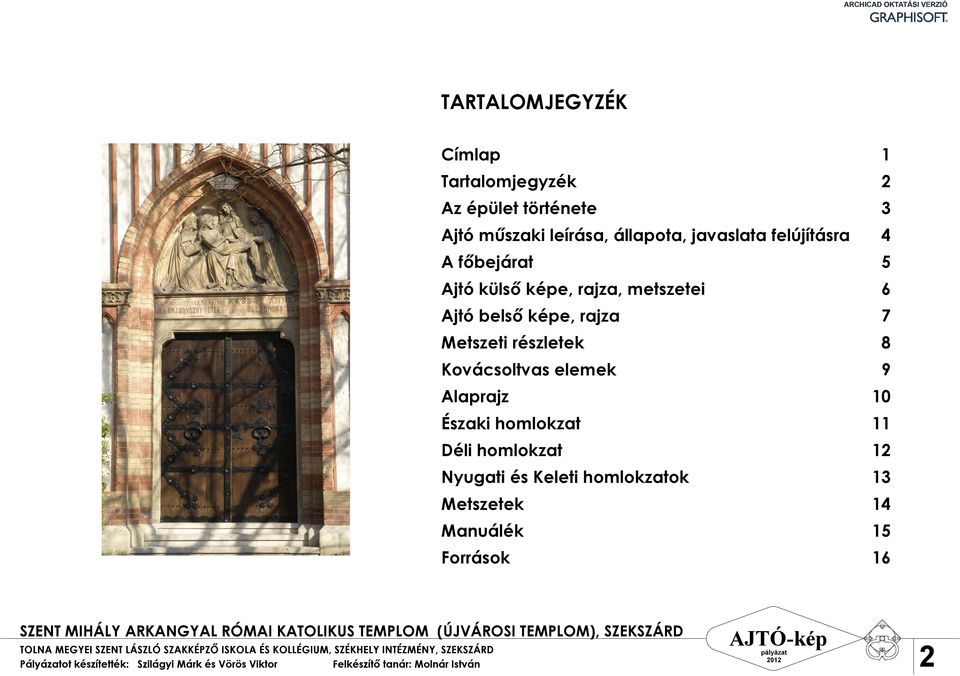

2 TARTALOMJEGYZÉK Címlap Tartalomjegyzék Az épület története Ajtó műszaki leírása, állapota, javaslata felújításra A főbejárat Ajtó külső képe, rajza, metszetei Ajtó belső képe, rajza Metszeti részletek Kovácsoltvas elemek Alaprajz Északi homlokzat Déli homlokzat Nyugati és Keleti homlokzatok Metszetek Manuálék Források Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 2

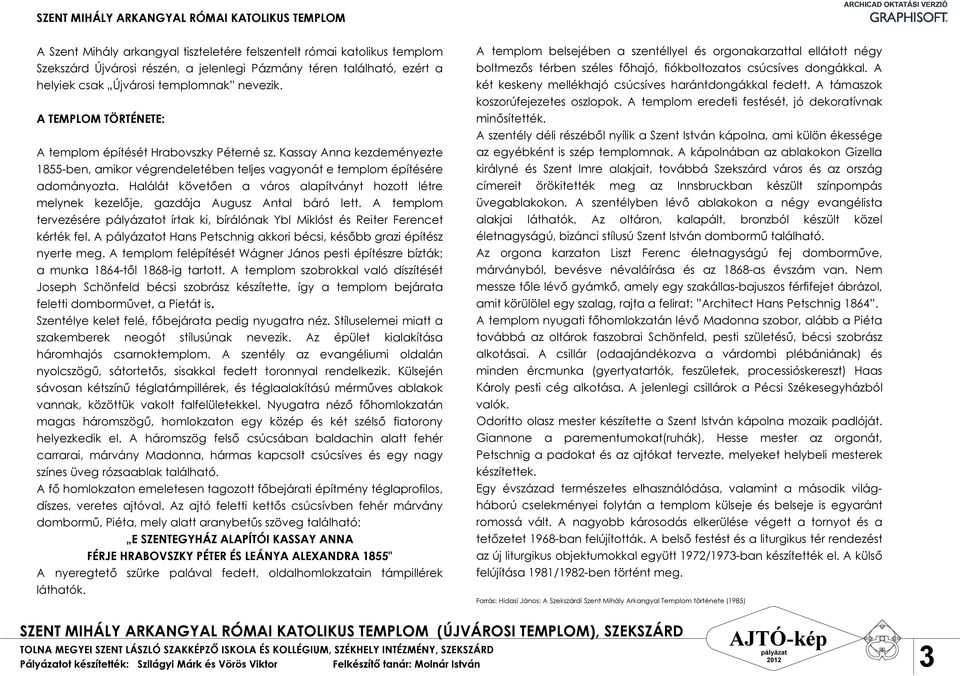

3 SZENT MIHÁLY ARKANGYAL RÓMAI KATOLIKUS TEMPLOM A Szent Mihály arkangyal tiszteletére felszentelt római katolikus templom Szekszárd Újvárosi részén, a jelenlegi Pázmány téren található, ezért a helyiek csak Újvárosi templomnak nevezik. A TEMPLOM TÖRTÉNETE: A templom építését Hrabovszky Péterné sz. Kassay Anna kezdeményezte 1855-ben, amikor végrendeletében teljes vagyonát e templom építésére adományozta. Halálát követően a város alapítványt hozott létre melynek kezelője, gazdája Augusz Antal báró lett. A templom tervezésére ot írtak ki, bírálónak Ybl Miklóst és Reiter Ferencet kérték fel. A ot Hans Petschnig akkori bécsi, később grazi építész nyerte meg. A templom felépítését Wágner János pesti építészre bízták; a munka 1864-től 1868-ig tartott. A templom szobrokkal való díszítését Joseph Schönfeld bécsi szobrász készítette, így a templom bejárata feletti domborművet, a Pietát is. Szentélye kelet felé, főbejárata pedig nyugatra néz. Stíluselemei miatt a szakemberek neogót stílusúnak nevezik. Az épület kialakítása háromhajós csarnoktemplom. A szentély az evangéliumi oldalán nyolcszögű, sátortetős, sisakkal fedett toronnyal rendelkezik. Külsején sávosan kétszínű téglatámpillérek, és téglaalakítású mérműves ablakok vannak, közöttük vakolt falfelületekkel. Nyugatra néző főhomlokzatán magas háromszögű, homlokzaton egy közép és két szélső fiatorony helyezkedik el. A háromszög felső csúcsában baldachin alatt fehér carrarai, márvány Madonna, hármas kapcsolt csúcsíves és egy nagy színes üveg rózsaablak található. A fő homlokzaton emeletesen tagozott főbejárati építmény téglaprofilos, díszes, veretes ajtóval. Az ajtó feletti kettős csúcsívben fehér márvány dombormű, Piéta, mely alatt aranybetűs szöveg található: E SZENTEGYHÁZ ALAPÍTÓI KASSAY ANNA FÉRJE HRABOVSZKY PÉTER ÉS LEÁNYA ALEXANDRA 1855" A nyeregtető szürke palával fedett, oldalhomlokzatain támpillérek láthatók. A templom belsejében a szentéllyel és orgonakarzattal ellátott négy boltmezős térben széles főhajó, fiókboltozatos csúcsíves dongákkal. A két keskeny mellékhajó csúcsíves harántdongákkal fedett. A támaszok koszorúfejezetes oszlopok. A templom eredeti festését, jó dekoratívnak minősítették. A szentély déli részéből nyílik a Szent István kápolna, ami külön ékessége az egyébként is szép templomnak. A kápolnában az ablakokon Gizella királyné és Szent Imre alakjait, továbbá Szekszárd város és az ország címereit örökitették meg az Innsbruckban készült színpompás üvegablakokon. A szentélyben lévő ablakokon a négy evangélista alakjai láthatók. Az oltáron, kalapált, bronzból készült közel életnagyságú, bizánci stílusú Szent István dombormű található. Az orgona karzaton Liszt Ferenc életnagyságú fej domborműve, márványból, bevésve névaláírása és az 1868-as évszám van. Nem messze tőle lévő gyámkő, amely egy szakállas-bajuszos férfifejet ábrázol, amit körülölel egy szalag, rajta a felirat: Architect Hans Petschnig A templom nyugati főhomlokzatán lévő Madonna szobor, alább a Piéta továbbá az oltárok faszobrai Schönfeld, pesti születésű, bécsi szobrász alkotásai. A csillár (odaajándékozva a várdombi plébániának) és minden ércmunka (gyertyatartók, feszületek, processióskereszt) Haas Károly pesti cég alkotása. A jelenlegi csillárok a Pécsi Székesegyházból valók. Odoritto olasz mester készítette a Szent István kápolna mozaik padlóját. Giannone a parementumokat(ruhák), Hesse mester az orgonát, Petschnig a padokat és az ajtókat tervezte, melyeket helybeli mesterek készítettek. Egy évszázad természetes elhasználódása, valamint a második világháború cselekményei folytán a templom külseje és belseje is egyaránt romossá vált. A nagyobb károsodás elkerülése végett a tornyot és a tetőzetet 1968-ban felújították. A belső festést és a liturgikus tér rendezést az új liturgikus objektumokkal együtt 1972/1973-ban készítették el. A külső felújítása 1981/1982-ben történt meg. Forrás: Hidasi János: A Szekszárdi Szent Mihály Arkangyal Templom története (1985) Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 3

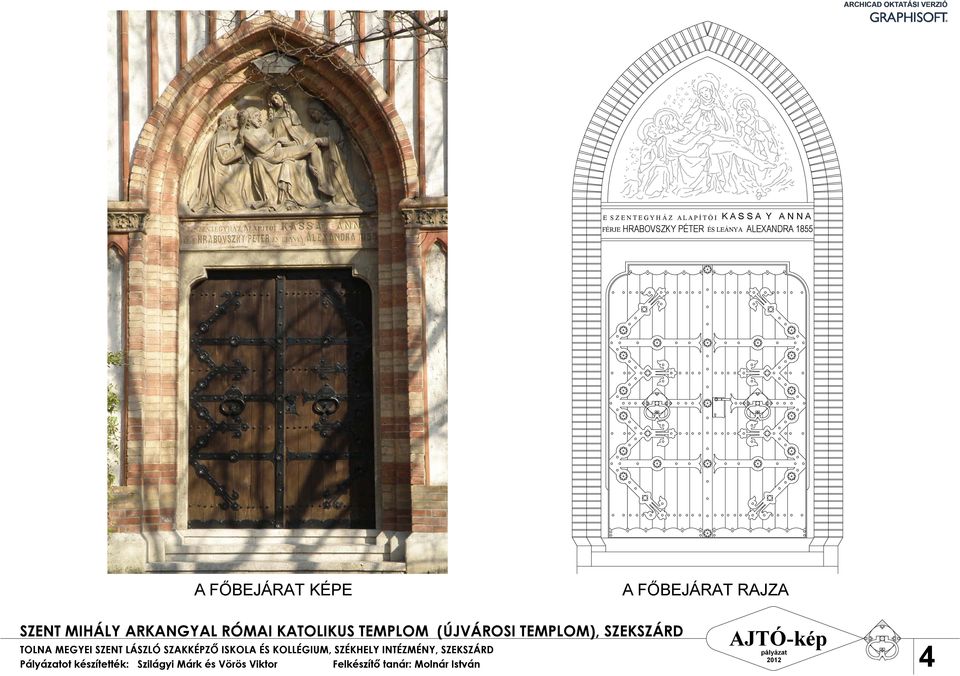

4 E S Z E N T E G Y H Á Z A L A P Í T Ó I K A S S A Y A N N A FÉRJE HRABOVSZKY PÉTER ÉS LEÁNYA ALEXANDRA 1855 A FŐBEJÁRAT KÉPE A FŐBEJÁRAT RAJZA Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 4

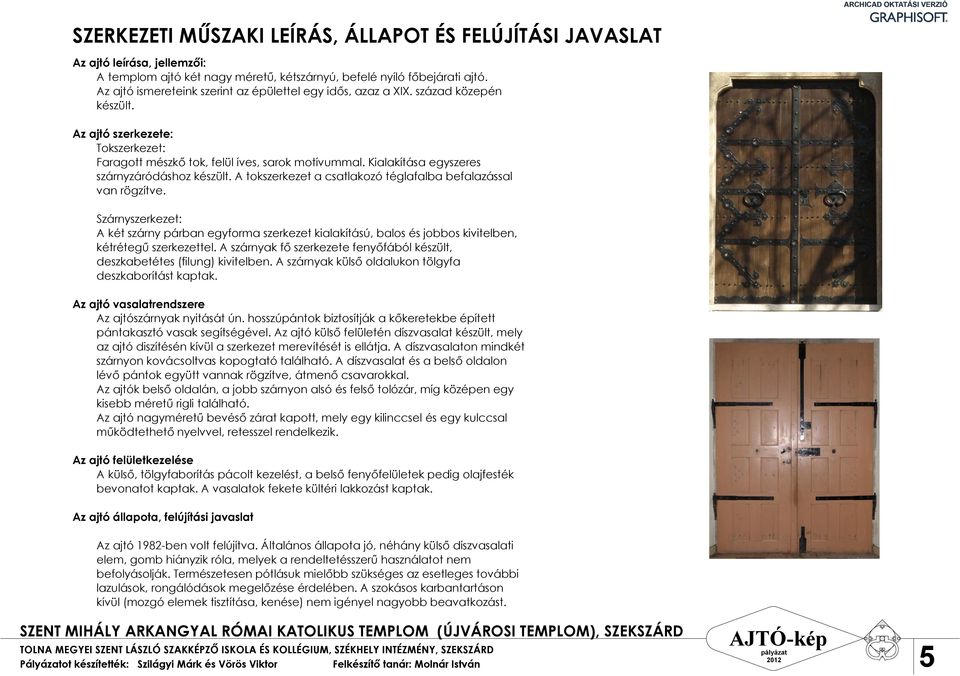

5 SZERKEZETI MŰSZAKI LEÍRÁS, ÁLLAPOT ÉS FELÚJÍTÁSI JAVASLAT Az ajtó leírása, jellemzői: A templom ajtó két nagy méretű, kétszárnyú, befelé nyíló főbejárati ajtó. Az ajtó ismereteink szerint az épülettel egy idős, azaz a XIX. század közepén készült. Az ajtó szerkezete: Tokszerkezet: Faragott mészkő tok, felül íves, sarok motívummal. Kialakítása egyszeres szárnyzáródáshoz készült. A tokszerkezet a csatlakozó téglafalba befalazással van rögzítve. Szárnyszerkezet: A két szárny párban egyforma szerkezet kialakítású, balos és jobbos kivitelben, kétrétegű szerkezettel. A szárnyak fő szerkezete fenyőfából készült, deszkabetétes (filung) kivitelben. A szárnyak külső oldalukon tölgyfa deszkaborítást kaptak. Az ajtó vasalatrendszere Az ajtószárnyak nyitását ún. hosszúpántok biztosítják a kőkeretekbe épített pántakasztó vasak segítségével. Az ajtó külső felületén díszvasalat készült, mely az ajtó diszítésén kívül a szerkezet merevítését is ellátja. A díszvasalaton mindkét szárnyon kovácsoltvas kopogtató található. A díszvasalat és a belső oldalon lévő pántok együtt vannak rögzítve, átmenő csavarokkal. Az ajtók belső oldalán, a jobb szárnyon alsó és felső tolózár, míg középen egy kisebb méretű rigli található. Az ajtó nagyméretű bevéső zárat kapott, mely egy kilinccsel és egy kulccsal működtethető nyelvvel, retesszel rendelkezik. Az ajtó felületkezelése A külső, tölgyfaborítás pácolt kezelést, a belső fenyőfelületek pedig olajfesték bevonatot kaptak. A vasalatok fekete kültéri lakkozást kaptak. Az ajtó állapota, felújítási javaslat Az ajtó 1982-ben volt felújítva. Általános állapota jó, néhány külső díszvasalati elem, gomb hiányzik róla, melyek a rendeltetésszerű használatot nem befolyásolják. Természetesen pótlásuk mielőbb szükséges az esetleges további lazulások, rongálódások megelőzése érdelében. A szokásos karbantartáson kívül (mozgó elemek tisztítása, kenése) nem igényel nagyobb beavatkozást. Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 5

6 faragott kő tölgyfa borítás fenyőfa ajtólap Tölgyfa borítás Fenyőfa KÜLSŐ NÉZETRAJZ, METSZETEK M 1:20 AJTÓ KÜLSŐ KÉPE Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 6

7 AJTÓ BELSŐ KÉPE BELSŐ NÉZETRAJZ M 1:20 Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 7

8 R 10 R 20 fenyőfa ajtólap faragott kő tölgyfa borítás faragott kő fenyőfa ajtólap tölgyfa borítás fenyőfa ajtólap tölgyfa borítás fenyőfa ajtólap tölgyfa borítás R 20 fenyőfa ajtólap tölgyfa borítás R 10 faragott kő AJTÓ VÍZSZINTES ÉS FÜGGŐLEGES METSZETÉNEK RÉSZLETEI M 1:5 Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 8

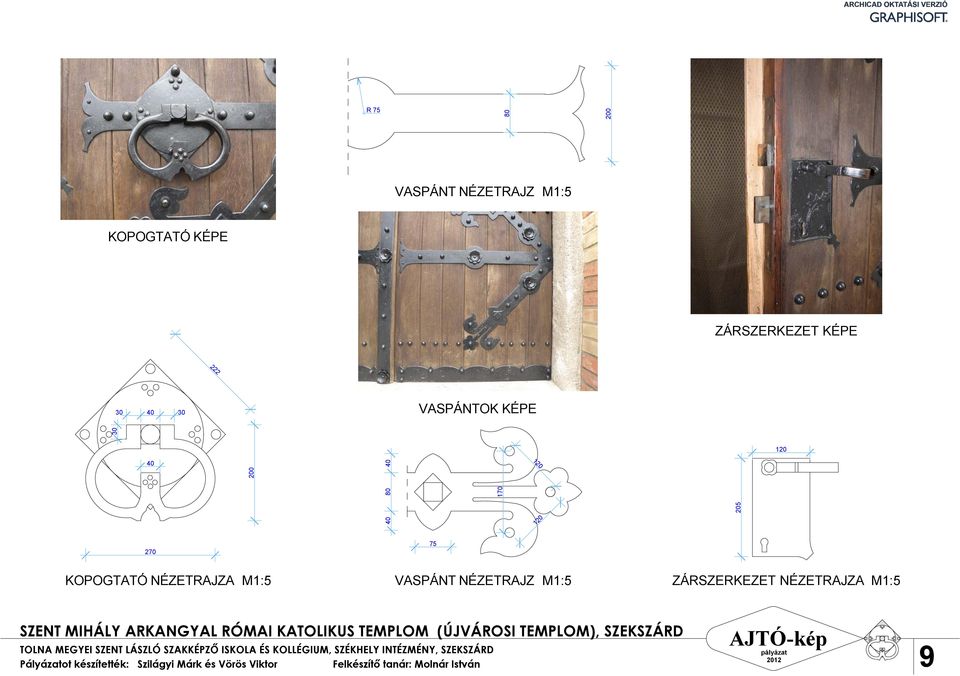

9 222 R VASPÁNT NÉZETRAJZ M1:5 KOPOGTATÓ KÉPE ZÁRSZERKEZET KÉPE VASPÁNTOK KÉPE KOPOGTATÓ NÉZETRAJZA M1:5 VASPÁNT NÉZETRAJZ M1:5 ZÁRSZERKEZET NÉZETRAJZA M1:5 Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 9

10 A templom északi oldalán megépítésre került egy mellékajtó, amely az eredeti terveken nem volt feltüntetve. Főbejárat FÖLDSZINTI ALAPRAJZ (eredeti terv digitalizált másolata) Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 10

11 A templom északi oldalán megépítésre került egy mellékajtó, amely az eredeti terveken nem volt feltüntetve. ÉSZAKI HOMLOKZAT (eredeti terv digitalizált másolata) Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 11

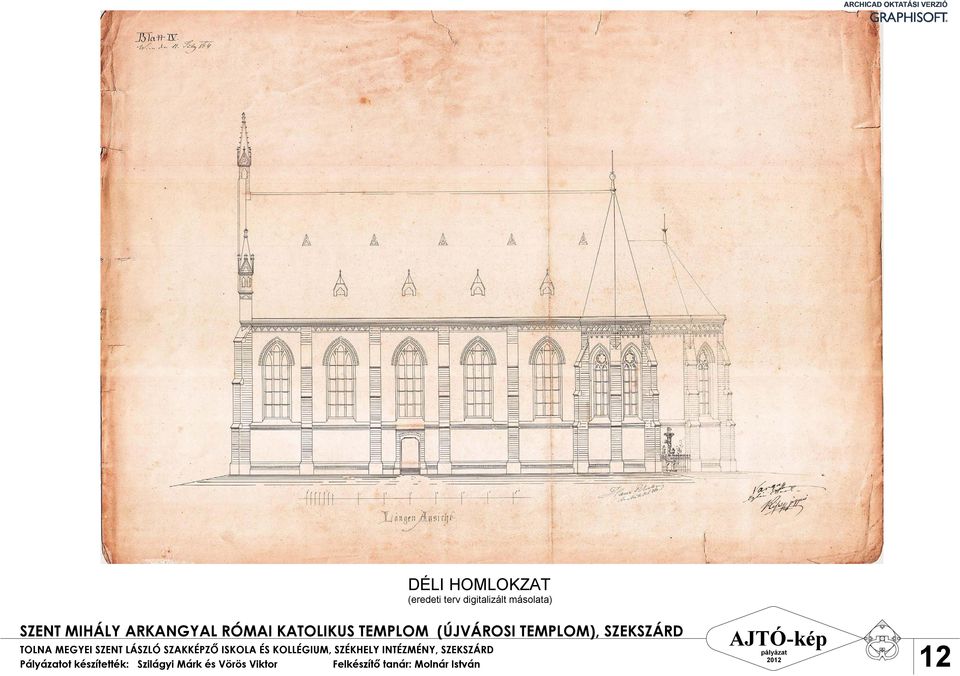

12 DÉLI HOMLOKZAT (eredeti terv digitalizált másolata) Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 12

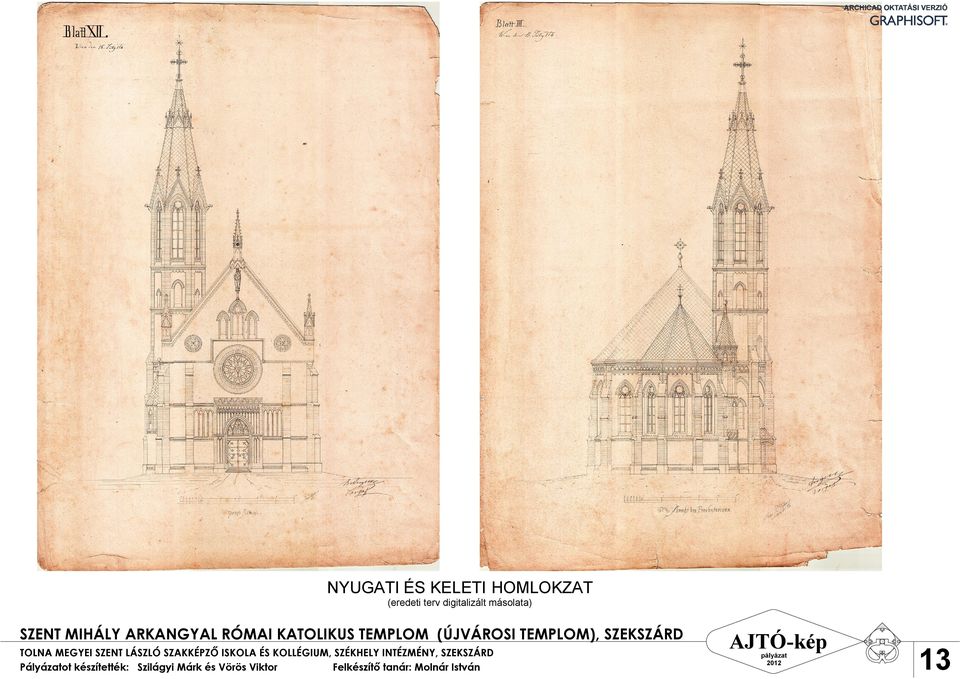

13 NYUGATI ÉS KELETI HOMLOKZAT (eredeti terv digitalizált másolata) Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 13

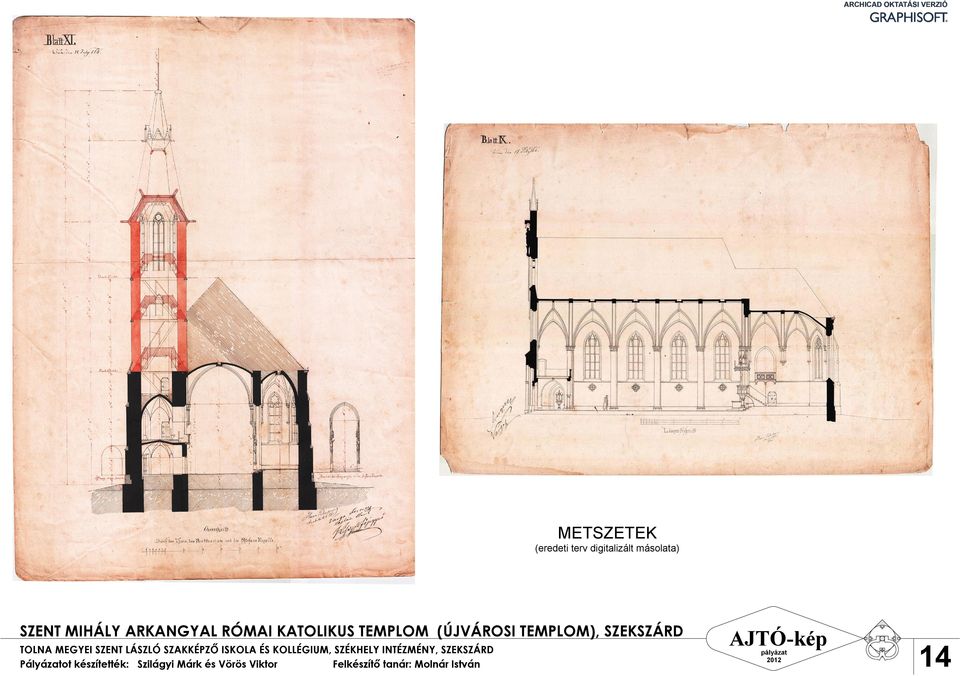

14 METSZETEK (eredeti terv digitalizált másolata) Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 14

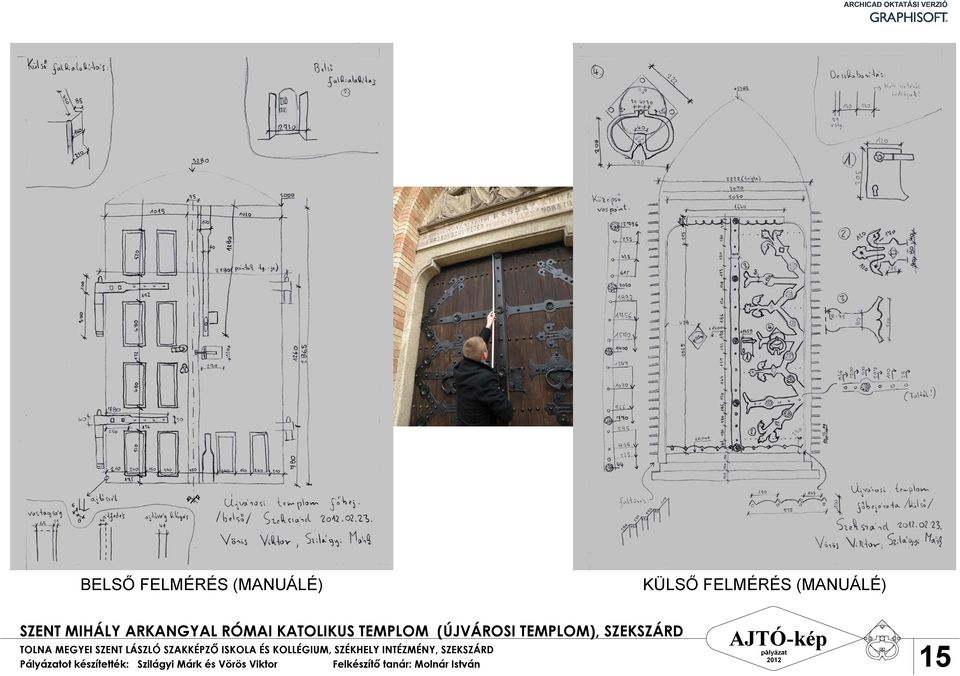

15 BELSŐ FELMÉRÉS (MANUÁLÉ) KÜLSŐ FELMÉRÉS (MANUÁLÉ) Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 15

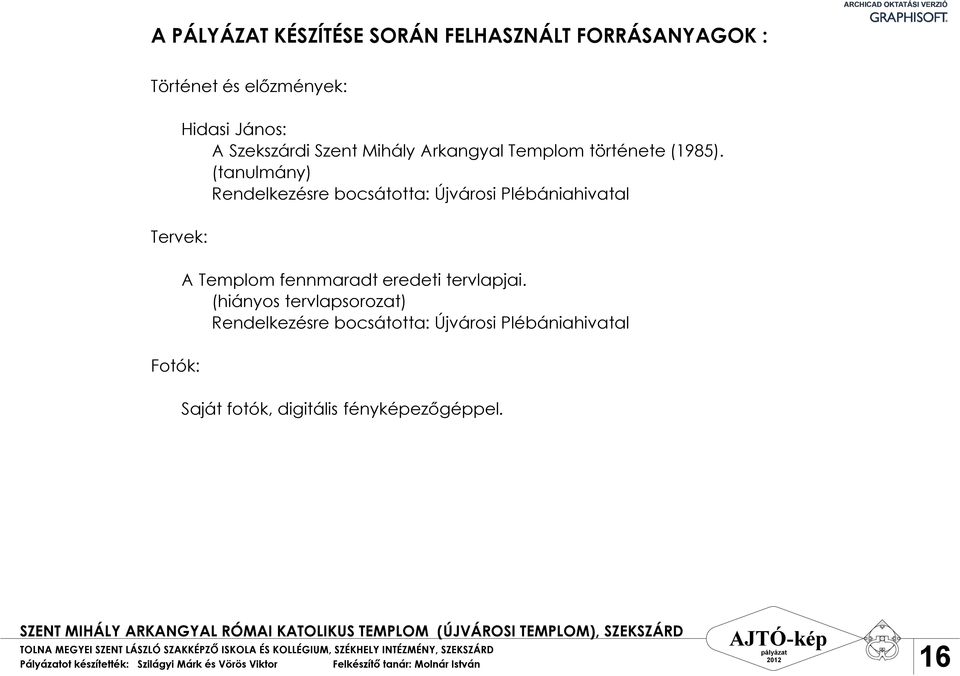

16 A PÁLYÁZAT KÉSZÍTÉSE SORÁN FELHASZNÁLT FORRÁSANYAGOK : Történet és előzmények: Tervek: Fotók: Hidasi János: A Szekszárdi Szent Mihály Arkangyal Templom története (1985). (tanulmány) Rendelkezésre bocsátotta: Újvárosi Plébániahivatal A Templom fennmaradt eredeti tervlapjai. (hiányos tervlapsorozat) Rendelkezésre bocsátotta: Újvárosi Plébániahivatal Saját fotók, digitális fényképezőgéppel. Pályázatot készítették: Szilágyi Márk és Vörös Viktor Felkészítő tanár: Molnár István 16
