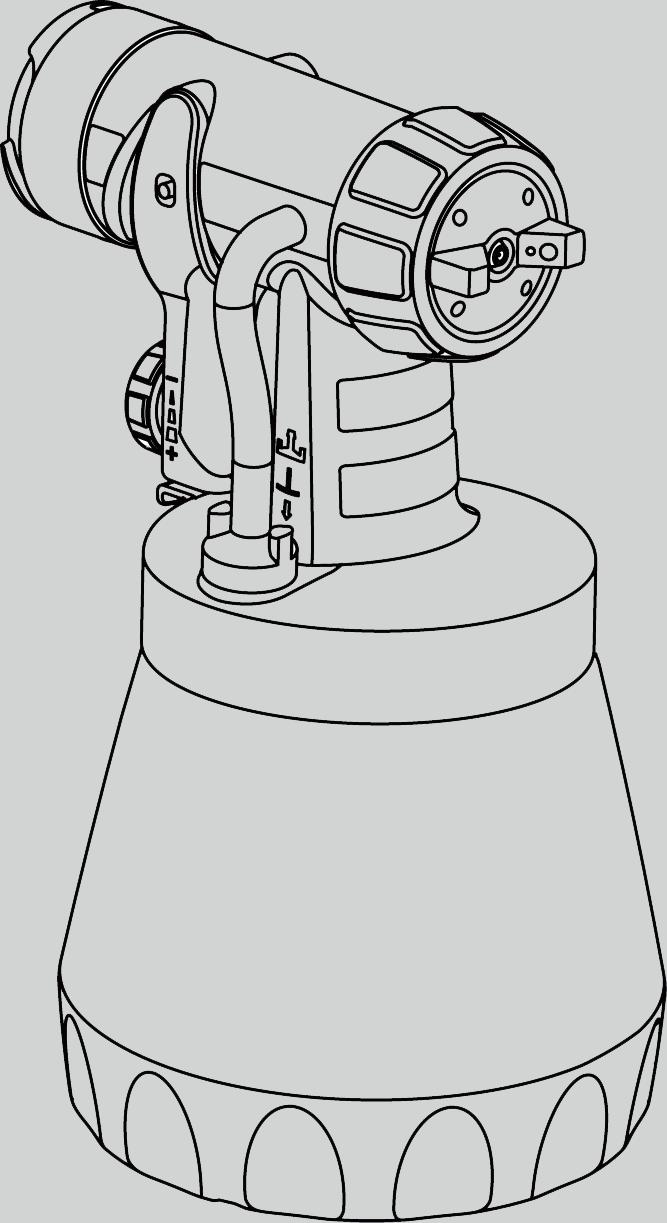

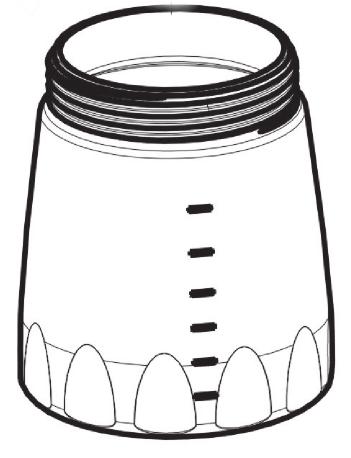

3 Standard ASZNÁLATI UTASÍTÁS Kérjük, a készülék használatbevétele előtt figyelmesen olvassa el a kezelési útmutatót, és pontosan tartsa be a biztonsági utasításokat. Ehhez a tartozékhoz tartsa be az alapkészülékre vonatkozó biztonsági utasításokat. A Standard szórófej oldószer tartalmú és vízben oldódó festékek és lakkok felhordásához fejlesztették ki. FIGYELEM! A készüléket csak működőképes szeleppel szabad üzemeltetni. Nem szabad a készüléket tovább üzemeltetni, amennyiben festék kerül a szellőző tömlőbe (1 A ábra, 12)! Szerelje szét és tisztítsa meg a szellőző tömlőt, a szelepet és a membránt, a membránt adott esetben cserélje ki. A szórópisztolyt nem szabad az oldalára fektetni. Ne használja együtt a szórófej-tartozékok különböző funkciójú elemeit. Ilyen esetben az alkatrészek sérülhetnek. Leírás (1 ábra) 1) Pisztolytest 2) Tű 3) Fúvóka tömítés 4) Fúvóka 5) Légsapka 6) ollandi anya 7) Anyagmennyiség szabályozás 8) Működtető kengyel 9) Tartály tömítés 10) Felszálló cső 11) Tartály 12) Szellőző tömlő 13) Szelepfedél 14) Membrán 15) Ο-gyűrű A bevonó anyag előkészítése A mellékelt szórófejjel festékeket, lakkokat és lazúrokat hígítás nélkül vagy kis mértékben hígítva lehet szórni. Részletes információkat a festék gyártójának műszaki adatlapján lehet találni ( letölthető az internetről). 1. Keverje fel az anyagot, majd tegye be a szükséges mennyiséget a festéktartályba. ígítási javaslat Szórandó anyag Lazúrok hígítatlanul Faanyagvédő szerek, pácok, olajok, fertőtlenítő szerek, hígítatlanul növényvédő szerek Oldószer tartalmú és vízzel hígítható lakkfestékek, lazúrok, alapozók, gépjármű fedőlakkok, vastaglazúrok %-os higítás (hígítatlan Flexio esetében) 2. a a szórandó mennyiség túl kicsiny, lépésenként 5-10 % hígítót kell hozzáadni mindaddig, míg a szórandó mennyiség el nem éri az Ön által megkövetelt értéket. 1

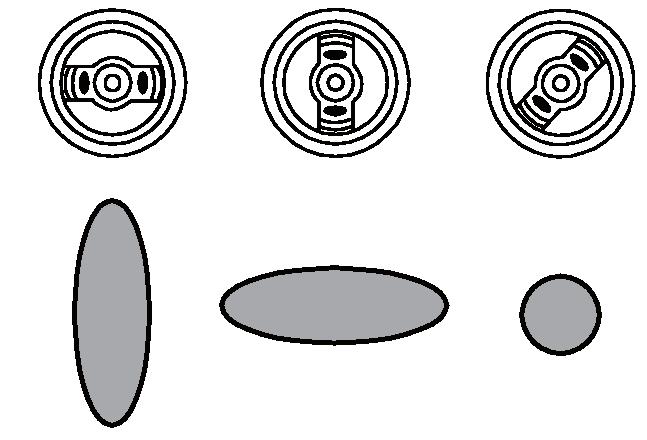

4 Standard Állítsa be a felszálló csövet Amennyiben a felszálló cső helyes pozicióban van, a tartály tartalmát csaknem maradék nélkül fel lehet használni. Fekvő tárgyakon végzett munkák esetében a felszálló csövet előre kell fordítani. (2 ábra, A) A fej felett elhelyezkedő tárgyakon végzett munkák esetében a felszálló csövet hátra kell fordítani. (2 ábra, B) Az anyagmennyiség beállítása (3 ábra) Az anyagmennyiséget a pisztoly működtető kengyelén lévő szabályzóval határozzuk meg. kevesebb anyagmennyiség forgassa az óramutató járásával ellentétes irányba (-) több anyagmennyiség forgassa az óramutató járásával megegyező irányba (+) A kívánt szóráskép beállítása FIGYELMEZTETÉS! Sérülésveszély! A légsapka beállítása során soha ne húzza meg a működtető kengyelt. Csak kissé meglazított hollandi anya (4. ábra, 6. poz.) esetében forgassuk a légsapkát (5) a kívánt szóráskép helyzetébe (nyíl). Ezt követően ismét húzza meg a hollandi anyát. 5 A ábra = függőleges lapos sugár a horizontális festékfelhordáshoz 5 B ábra = vízszintes lapos sugár a vertikális festékfelhordáshoz 5 C ábra = kerek sugár a sarkok és élek számára, valamint nehezen hozzáférhető felületekhez 4 órát meg nem haladó munkaszünet i Kétkomponensű lakkok felhordása esetében a készüléket azonnal meg kell tisztítani. 2

5 Standard Üzemen kívül helyezés és tisztítás 1) Kapcsolja ki a készüléket. osszabb szünet esetén, illetve a munka befejezését követően a tartályt légteleníteni kell. A légtelenítés történhet a tartály rövid megnyitásával majd azt követően lezárásával, vagy a kengyel működtetésével, és a festék leeresztésével az eredeti kiszerelésbe. 2) Csavarja le és ürítse ki a tartályt. úzza ki a felszálló csövet a tartály tömítésével. 3) Ecsettel végezze az előtisztítást a tartályon és a felszálló csövön. A szellőzőfuratot tisztítsa ki (1 C ábra). 4) Töltsünk oldószert ill. vizet a tartályba. A tisztításhoz ne használjon gyúlékony anyagokat. 5) Csavarja rá szorosan a tartályt a szórópisztolyra. 6) Apcsoljuk be a készüléket és szórjunk oldószert ill. vizet egy tartályba vagy egy rongyba. 7) A fenti folyamatot addig ismételjük, amíg a fúvókán tiszta oldószer ill. víz nem jön ki. 8) Kapcsoljuk ki a készüléket és húzzuk ki a hálózati dugót. FIGYELEM! Soha ne tisztítsa a szórópisztoly tömítéseit, membránját, fúvókáját vagy levegőfuratait hegyes fémtárgyakkal. A szellőztető tömlő és a membrán csak korlátozott mértékben oldószerálló. Nem szabad oldószerbe helyezni, hanem csak letörölni szabad. 9) úzza le a szeőllőz tömlőt (1A ábra, 12) fent a pisztolytestről. Lazítsa meg a szelepfedelet (13). Vegye ki a membránt (14). Gondosan tisztítson meg minden alkatrészt. 10) Csavarozza le a hollandi anyát, és vegye le a légsapkát meg a fúvókát. Tisztítsa meg a légsapkát, a fúvókatömítést és a fúvókát ecset és oldószer, ill. víz segitségével. Összeszerelés A készüléket csak sértetlen membránnal (1A ábra, 14. poz.) szabad üzemeltetni. 1) A membránt (1A ábra, 14. poz.) a rögzítőszeggel felfelé kell a szelep alsó részébe helyezni. Lásd a jelölést a pisztolytesten. 2) Óvatosan helyezze fel és csavarozza be a szelepfedelet (1A ábra, 13. poz.). 3) Dugja a szellőző tömlőt (1A ábra, 12. poz.) a szelepfedélre, illetve a pisztolytesten található csonkra. 4) Fúvóka tömítést (1B. ábra, 3) a tű (2) fölé tolni, a horonynak (rés) ilyenkor Ön felé kell néznie. 5) Dugja a fúvókát (1B. ábra, 4) a pisztolytestre, és forgatással keresse meg a helyes pozíciót. 6) elyezze a légsapkát (1. ábra, 5) a fúvókára (4), és rögzítse a hollandi anyával. 7) A tartály tömítését alulról helyezze a felszálló csőre, és tolja egészen a perem fölé. Közben a tartály tömítését enyhén forgassa el. 8) A felszálló csövet a tartály tömítésével dugja be a pisztolytestbe. 3

6 Standard Alkatrész jegyzék (1 ábra) Tétel Megnevezés Rend. sz. 3 Fúvóka tömítés Fúvóka Légsapka ollandi anya Tartály tömítés (Nincs jelölés vagy R)* Tartály tömítés (Jelölés AR)* Felszálló cső (Nincs jelölés vagy R)* Felszálló cső (Jelölés AR)* Tartály (800 ml) fedéllel Tartály (alumínium, 800 ml) fedéllel , 13, 14 Szellőző tömlő, Szelepfedél, Membrán Ο-gyűrű * Kérjük, rendelés előtt ellenőrizze, hogy a szórófej aljának belső oldalán található-e jelölés. Csavarozza fel ide a tartályt és távolítsa el a tartály tömítését. B253AR Az új CLICK&PAINT SYSTEM további szórófejekkel és tartozékokkal minden munkához a megfelelő szerszámot kínálja. A renováláshoz kapcsolódó WAGNER- termékekről további információkat a címen talál. Környezetvédelem A készüléket a tartozékaival együtt egy környezetkimélő újrahasznosításnak kell alávetni. Amikor ártalmatlanítja, a készüléket ne tegye a háztartási szemétbe. Támogassa a környezetvédelmet, és vigye el a készüléket egy közeli gyűjtőhelyre, vagy érdeklődjön a szaküzletben. 4

7 Standard Fontos megjegyzés a termékszavatosságra vonakozóan! Idegen tartozékok és alkatrészek használata esetén a szavatossági és garanciális igények részben vagy egészben megszűnhetnek. Az eredeti WAGNER tartozékok és alkatrészek használata esetén biztos lehet afelől, hogy minden biztonsági előírás teljesül. 2 év garancia A garancia az eladás napjától (számla vagy nyugta) számított 2 évig érvényes. A garancia azoknak a hibáknak a térítésmentes javítását vagy a hibás alkatrészek térítésmentes cseréjét foglalja magába, és csak erre korlátozódik, amelyek bizonyíthatóan a gyártás során felhasznált hibás anyag vagy helytelen szerelés miatt következtek be. Az olyan alkalmazás és üzembe helyezés, valamint az önállóan elvégzett szerelések és javítások, amelyek nem szerepelnek a kezelési utasításunkban, kizárják a szavatosságot. A kopó alkatrészeket szintén kizártuk a garanciavállalásunkból. A szavatosság kizárja az ipari célú felhasználást. A garancia biztosítását kifejezetten a magunk számára tartjuk fenn. A garancia megszűnik, ha a készüléket más személy mint a WAGNER szervíz - személyzet nyitotta fel. Szállítási károk, karbantartási munkák, valamint az elégtelen karbantartás miatt bekövetkezett károk és üzemzavarok nem tartoznak a garanciális teljesítés körébe. A készülék vásárlását a garanciális szolgáltatás igénybevételekor az eredeti bizonylat bemutatásával igazolni szükséges. Amennyire a jogszabályok lehetővé teszik, kizárunk mindennemű felelősségvállalást bármely személyi, tárgyi vagy közvetett kárért, különösen, ha a készüléket nem a kezelési utasításban megadott rendeltetés szerint használták, a készülék nem a kezelési utasítás szerint került üzembe helyezésre vagy javításra, illetve a javítást nem szakember végezte. Az olyan javítási és karbantartási munkákat, amelyek a jelen kezelési utasításban megadott terjedelmet meghaladják, a gyártóműben végezzük el. Garanciavállalás alá tartozó esetben, vagy javítás esetén kérjük, forduljon az üzlethez, ahol készülékét vásárolta. 5
