WST Fali szekrények. ENERGIA IPAR ÉPÜLET BERENDEZÉS IT KÁBEL VILÁGÍTÁS ALTERNATÍV ENERGIA Kék rendelési szám: Raktári termék

Átírás

1 WST Fali szekrények MOBIL ÉS ONLINE VÁSÁRLÁS SZÁLLÍTÁSI INFORMÁCIÓK Irodában és útközben Live Phone applikációval Raktárról Store ENERGIA IPAR ÉPÜLET BERENDEZÉS IT KÁBEL VILÁGÍTÁS ALTERNATÍV ENERGIA

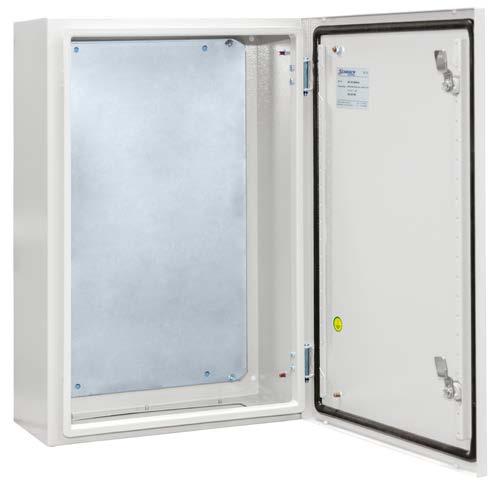

2 2 w Fali szekrények acéllemezből, porszórt felületkezeléssel WST Kábelbevezetőnyílás takaró lemez Fali felerősítés Esővédőtető Ajtónyitás kapcsoló Kéttollú zár Installációs betét Földelő fonat

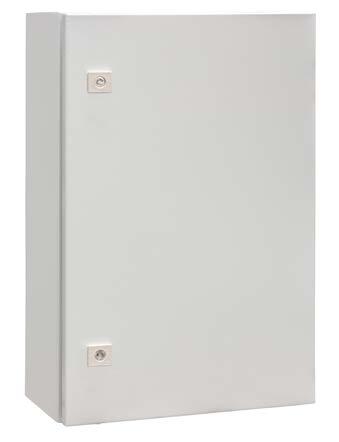

3 w Fali szekrények acéllemezből, porszórt felületkezeléssel, WST 3 WST WST WST szekrények WST WST Anyag: erős, hajlított és hegesztett vázszerkezet hidegen sajtolt acéllemezből. A szekrény két részből áll: vázszerkezet és ajtó. Acéllemez vastagság: - Egyajtós szekrény: - 1,2mm: WST WST ,5mm: WST WST Kétajtós szekrény: - 1,2mm: WST WST ,5mm: WST WST A nyílástakaró lemez 1.4mm vastag porszórt acéllemez. A vázszerkezet éle visszahajlított, vízelvezető csatornát képez. Kábelbevezetés alul vagy felül egyaránt lehetséges, mivel a szekrény 180 -ban megfordítható. Négy fali rögzítési pont a szekrény hátfalán a sarkoknál, 8.5mm-es furattal, 1000mm-es magasságtól további két furat a szekrény közepén. A szekrény foszfátosan előkezelt, epoxipoliészterrel porszórt felületkezelésű, RAL7035 színben. Ajtó: acéllemez, kéttollú zárral, M8-as földelő csavarral. - Egyajtós szekrények ajtó vastagsága: - 1,2mm: WST WST ,5mm: WST WST mm: WST WST Kétajtós szekrények ajtó vastagsága: - 1,5mm: WST mm: WST WST Minden szekrény a WST től rendelkezik ajtó szerelőprofillal, mely merevíti az ajtót, illetve kalapsín rögzíthető rá. Az ajtó két vagy három zsanérral van rögzítve. Nyitási szöge 130. Rejtett zsanérok. Az ajtólap biztonsági csapokkal rögzíthető a zsanérokhoz. Az ajtó nyitásiránya könnyen megfordítható. Poliuretán csík tömítés.

4 4 w Fali szekrények acéllemezből, porszórt felületkezeléssel, WST Zár: - Egyajtós szekrények 600mm magasságtól 2 zárral rendelkeznek. 1200mm magasságtól 3 pontos rudazatos zárral Mini kihajtható karos szekrényzárral (lásd a táblázatot). - Az 5mm-es kéttolú zárbetéttel rendelkező Mini kihajtható karos szekrényzár félcilinder zárbetétekhez való kihajtható karos szekrényzárra cserélhető. Szerelőlap: horganyzott acéllemez, 2mm, minden oldalán hajlított. A szerelőlap a szekrény hátlapjára hegesztett M8-as csavarokra rögzített. A szerelőlap 2mm vastag, sendzimir eljárással horganyzott acél az EMC előírások kielégítése érdekében. Földelési pontok biztosítják a vázszerkezet és a szerelőlap földelési összekötését. Bevezető nyílás: könnyű kábelbevezetést biztosít távol a szekrény hátlapjától. Az IP védettséget kielégítő tömítés a szállítási terjedelem része. Védettség: a szekrény a legmagasabb védettségi szintet kínálja a felhasználóknak és a készülékeknek, köszönhetően az egyajtós szekrények IP65 és a kétajtós szekrények IP54 védettségi szintjének. Mechanikai szilárdság: IK 10 az IEC szerint. Kültéri telepítéskor esővédőtetőt (WSTD...) kell használni. A korrozió megelőző karbantartás a kültéri telepítéskor fontos szempont. Rögzítés: közvetlenül a szekrény hátfalának felcsavarozásával a falra (műanyag alátétek mellékelve) vagy rögzíthető a falra a felerősítő készlettel is (WSTWB004 / WSTWB006). Mindkét esetben az IP védettségi szint változatlan. Több szekrény is felszerelhető egymás mellé, köszönhetően az ajtó kis nyitási sugarának. Szállítási terjedelem: szekrény ajtóval és ajtó szerelőprofillal (WST mérettől), kétajtós szerények szerelőprofillal mindkét ajtószárnyon. Kábelbevezető nyílástakaró tömítéssel és csavarokkal, kéttollú 5mm-es műanyag kulcs, szerelőlap hozzátartozó rögzítő anyagokkal. A földelési lehetőségeket a szekrény tartalmazza. w WST rendelési szám Szekrények 1000mm-es magasságig W S T Fali szekrény Kivitel Magasság pl. 400mm = 40 0 = egyajtós szerelőlappal Szélesség pl. 500mm = 50 1 = egyajtós szerelőlap nélkül Mélység pl. 210mm = 21 2 = kétajtós szerelőlappal 5 = üvegajtós szerelőlap nélkül Szekrények 1000mm-es magasságtól W S T Fali szekrény Kivitel Magasság pl. 1000mm = 10 0 = egyajtós szerelőlappal Szélesség pl. 600mm = 06 1 = egyajtós szerelőlap nélkül Mélység pl. 300mm = 30 2 = kétajtós szerelőlappal 5 = üvegajtós szerelőlap nélkül

5 w Fali szekrények acéllemezből, porszórt felületkezeléssel, WST w Méretrajz egyajtós, egy záras 5 w Méretrajz egyajtós, két záras

6 6 w Fali szekrények acéllemezből, porszórt felületkezeléssel, WST w Méretrajz egyajtós, mini kihajtható karos szekrényzárral w Méretrajz kétajtós, két zárral

7 w Fali szekrények acéllemezből, porszórt felületkezeléssel, WST Rendelési Szekrény Acéllemez vastagság Szerelő- (mm) Ajtó Nyílás Hátsó Tömeteség Hővesz- Ajtó szerelőprofil Zár Zsa- Típus db lap fal szám nér SZÉxMÉ MAxSZÉ MAxSZÉxMÉ Vázszer- Szere- Ajtó (mm) kezet lőlap (mm) (mm) furat (kg) (W) WST x200x155 1,2 1,2 2 1 ajtós nincs x ,9 30,0 WST x200x155 1,2 1,2 2 1 ajtós nincs x ,8 35,0 WST x250x155 1,2 1,2 2 1 ajtós nincs x62 A 1 190x ,1 41,0 WST x250x155 1,2 1,2 2 1 ajtós nincs x62 A 1 240x ,6 47,0 WST x250x210 1,2 1,2 2 1 ajtós nincs x62 A 1 240x ,2 56,0 WST x300x155 1,2 1,2 2 1 ajtós nincs x62 A 1 240x ,1 53,0 WST x300x210 1,2 1,2 2 1 ajtós nincs x62 A 1 240x ,7 63,0 WST x250x155 1,2 1,2 2 1 ajtós nincs x62 A 1 290x ,7 53,0 WST x300x155 1,2 1,2 2 1 ajtós tartalmazza x62 A 1 340x ,6 67,0 WST x300x210 1,2 1,2 2 1 ajtós tartalmazza x62 A 1 340x ,1 78,0 WST x400x210 1,2 1,2 2 1 ajtós tartalmazza x119 D 1 340x ,2 95,0 WST x500x210 1,2 1,2 2 1 ajtós tartalmazza x96 E 1 340x ,4 111,0 WST x600x210 1,2 1,2 2 1 ajtós tartalmazza x119 F 1 340x ,3 128,0 WST x300x210 1,2 1,2 2 1 ajtós tartalmazza x119 B 1 440x ,0 94,0 WST x400x155 1,2 1,2 2 1 ajtós tartalmazza x62 C 1 440x ,5 97,0 WST x400x210 1,2 1,2 2 1 ajtós tartalmazza x119 D 1 440x ,3 113,0 WST x400x260 1,2 1,2 2 1 ajtós tartalmazza x119 D 1 440x ,1 127,0 WST x400x300 1,2 1,2 2 1 ajtós tartalmazza x119 D 1 440x ,7 138,0 WST x500x210 1,2 1,2 2 1 ajtós tartalmazza x96 E 1 440x ,7 132,0 WST x500x300 1,2 1,2 2 1 ajtós tartalmazza x96 E 1 440x ,4 160,0 WST x400x155 1,2 1,2 2 1 ajtós tartalmazza x62 C 1 540x ,7 114,0 WST x400x210 1,2 1,2 2 1 ajtós tartalmazza x119 D 1 540x ,1 131,0 WST x400x210 1,2 1,2-1 ajtós tartalmazza x119 D 1 540x ,3 131,0 WST x400x260 1,2 1,2 2 1 ajtós tartalmazza x119 D 1 540x ,7 147,0 WST x400x300 1,2 1,2 2 1 ajtós tartalmazza x119 D 1 540x ,5 159,0 WST x500x155 1,2 1,5 2 1 ajtós tartalmazza x62 C 1 540x ,8 134,0 WST x500x210 1,2 1,5 2 1 ajtós tartalmazza x96 E 1 540x ,0 153,0 WST x500x260 1,2 1,5 2 1 ajtós tartalmazza x96 E 1 540x ,5 170,0 WST x500x300 1,2 1,5 2 1 ajtós tartalmazza x96 E 1 540x ,8 184,0 WST x500x300 1,2 1,5 - Üvegajtós tartalmazza x96 E 1 540x ,8 184,0 WST x600x210 1,2 1,5 2 1 ajtós tartalmazza x119 F 1 540x ,0 175,0 WST x600x300 1,2 1,5 2 1 ajtós tartalmazza x119 F 1 540x ,6 208,0 WST x600x400 1,2 1,5 2 1 ajtós tartalmazza x119 F 1 540x ,9 245,0 WST x800x300 1,2 1,5 2 1 ajtós tartalmazza x119 D 2 540x ,0 257,0 WST x800x300 1,2 1,5 2 2 ajtós tartalmazza x119 D 2 540x ,0 257,0 WST x500x210 1,2 1,5 2 1 ajtós tartalmazza x96 E 1 640x ,2 174,0 WST x500x260 1,2 1,5 2 1 ajtós tartalmazza x96 E 1 640x ,6 193,0 WST x1200x300 1, ajtós tartalmazza x119 F 2 740x ,2 439,0 WST x1200x400 1, ajtós tartalmazza x119 F 2 740x ,8 585,0 WST x400x300 1,5 1,5 2 1 ajtós tartalmazza x119 D 1 740x ,1 202,0 WST x600x210 1, ajtós tartalmazza x119 F 1 740x ,0 222,0 WST x600x210 1,5 2-1 ajtós tartalmazza x119 F 1 740x ,0 222,0 WST x600x260 1, ajtós tartalmazza x119 F 1 740x ,7 244,0 WST x600x300 1, ajtós tartalmazza x119 F 1 740x ,1 261,0 WST x600x300 1,5 2 - Üvegajtós tartalmazza x119 F 1 740x ,2 261,0 WST x600x400 1, ajtós tartalmazza x119 F 1 740x ,5 305,0 WST x800x210 1, ajtós tartalmazza x119 D 2 740x ,3 276,0 WST x800x300 1, ajtós tartalmazza x119 D 2 740x ,7 320,0 WST x800x400 1, ajtós tartalmazza x119 D 2 740x ,6 370,0 WST x600x260 1, ajtós tartalmazza x119 F 1 940x ,7 294,0 WST x600x300 1, ajtós tartalmazza x119 F 1 940x ,0 314,0 WST x800x260 1, ajtós tartalmazza x119 D 2 940x ,0 362,0 WST x800x300 1, ajtós tartalmazza x119 D 2 940x ,8 384,0 WST x800x400 1, ajtós tartalmazza x119 D 2 940x ,9 440,0 WST x1000x300 1, ajtós tartalmazza x96 D 2 940x ,9 454,0 WST x600x300 1, ajtós tartalmazza Karos zár 3 505x119 F x ,5 367,0 WST x800x300 1, ajtós tartalmazza Karos zár 3 309x119 D x ,1 448,0 WST x800x400 1, ajtós tartalmazza Karos zár 3 309x119 D x ,8 511,0 WST x1000x300 1, ajtós tartalmazza Karos zár 6 409x96 E x ,4 529,0 WST x1200x300 1, ajtós tartalmazza Karos zár 6 505x119 F x ,0 610,0 WST x1200x400 1, ajtós tartalmazza Karos zár 6 505x119 F x ,4 684,0 WST x1000x300 1, ajtós tartalmazza Karos zár 6 409x96 E x ,5 604,0 7

8 Fali szekrényekjelzőlámpák AMPARO oldal 8 6 w Fali szekrények acéllemezből, porszórt felületkezeléssel, WST W FELIRATI TÁBLA TARTÓK ÉS TÁBLÁK LEÍRÁS SZÁLLÍTÁS STORE RENDELÉSI SZÁM Fali szekrények, 1 ajtós, RAL7035 (MAxSZÉxMÉ) MA=200 SZÉ=200 MÉ=155mm / kábelbevezető nyílástakaró nélkül WST MA=250 SZÉ=200 MÉ=155mm / kábelbevezető nyílástakaró nélkül WST MA=250 SZÉ=250 MÉ=155mm nyílástakaróval SZÉ=192 MÉ=62mm, A típus WST MA=300 SZÉ=250 MÉ=155mm nyílástakaróval SZÉ=192 MÉ=62mm, A típus WST MA=300 SZÉ=250 MÉ=210mm nyílástakaróval SZÉ=192 MÉ=62mm, A típus WST MA=300 SZÉ=300 MÉ=155mm nyílástakaróval SZÉ=192 MÉ=62mm, A típus WST MA=300 SZÉ=300 MÉ=210mm nyílástakaróval SZÉ=192 MÉ=62mm, A típus LEÍRÁSSZÉ=250 MÉ=155mm nyílástakaróval SZÉ=192 MÉ=62mm, A típus MA=350 WST EAN-CODE Felirati SZÉ=300 tábla tartókmé=155mm nyílástakaróval SZÉ=192 MÉ=62mm, A típus MA=400 Felirati SZÉ=300 tábla tartómé=210mm bepattintható/táblához, 17.5x28mm MA=400 1x kábelbevezető nyílástakaróval SZÉ=192 MÉ=62mm, A típus SZÁLLÍTÁS STORE RENDELÉSI SZÁM WST WST MA=400 SZÉ=400 MÉ=210mm nyílástakaróval SZÉ=309 MÉ=119mm, D típus MSZT1710 WST WST Felirati SZÉ=500 táblák MA=400 MÉ=210mm nyílástakaróval SZÉ=409 MÉ=96mm, E típus WST Felirati SZÉ=400 bepattintható, nyílástakaróval üres MA=600 MÉ=210mm SZÉ=505 MÉ=119mm, F típus MSZS WST Felirati SZÉ=300 bepattintható, nyílástakaróval "EIN" MA=500 MÉ=210mm SZÉ=209 MÉ=119mm, B típus MSZS WST Felirati SZÉ=400 bepattintható, nyílástakaróval "AUS" MA=500 MÉ=155mm SZÉ=300 MÉ=60mm, C típus MSZS WST Felirati SZÉ=400 bepattintható, nyílástakaróval "AUF" MA=500 MÉ=210mm SZÉ=309 MÉ=119mm, D típus MSZS WST Felirati SZÉ=400 bepattintható, "AB" MA=500 MÉ=260mm nyílástakaróval SZÉ=309 MÉ=119mm, D típus MSZS WST Felirati SZÉ=400 bepattintható, "ZU" MA=500 MÉ=300mm nyílástakaróval SZÉ=309 MÉ=119mm, D típus MSZS WST Felirati SZÉ=500 bepattintható, nyílástakaróval "BETRIEB" MA=500 MÉ=210mm SZÉ=409 MÉ=96mm, E típus MSZS WST Felirati SZÉ=500 bepattintható, "STÖRUNG" MA=500 MÉ=300mm nyílástakaróval SZÉ=409 MÉ=96mm, E típus WST Felirati SZÉ=400 bepattintható, nyílástakaróval "ON" MA=600 MÉ=155mm SZÉ=300 MÉ=60mm, C típus WST Felirati SZÉ=400 bepattintható, nyílástakaróval "OFF" MA=600 MÉ=210mm SZÉ=309 MÉ=119mm, D típus WST Felirati SZÉ=400 bepattintható, "UP" MA=600 MÉ=260mm nyílástakaróval SZÉ=309 MÉ=119mm, D típus WST Felirati bepattintható, "DOWN" MA=600 SZÉ=400 MÉ=300mm nyílástakaróval SZÉ=309 MÉ=119mm, D típus Felirati bepattintható, "CLOSE" MA=600 SZÉ=500 MÉ=155mm nyílástakaróval SZÉ=300 MÉ=60mm, C típus Felirati bepattintható, "RUNNING" Felirati bepattintható, "FAULT" Felirati bepattintható, "OFFEN" Felirati bepattintható, "OPEN" MA=600 SZÉ=500 MÉ=210mm nyílástakaróval SZÉ=409 MÉ=96mm, E típus MA=600 SZÉ=500 MÉ=260mm nyílástakaróval SZÉ=409 MÉ=96mm, E típus MA=600 SZÉ=500 MÉ=300mm nyílástakaróval SZÉ=409 MÉ=96mm, E típus MA=600 SZÉ=600 MÉ=210mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus MSZS MSZS MSZS MSZS MSZS WST MSZS WST MSZS WST MSZS WST MSZS WST MSZS WST MA=600 SZÉ=600 MÉ=300mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=600 SZÉ=600 MÉ=400mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=600 SZÉ=800 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=700 SZÉ=500 MÉ=210mm nyílástakaróval SZÉ=409 MÉ=96mm, E típus WST MA=700 SZÉ=500 MÉ=260mm nyílástakaróval SZÉ=409 MÉ=96mm, E típus WST MA=800 SZÉ=400 MÉ=300mm nyílástakaróval SZÉ=309 MÉ=119mm, D típus WST MA=800 SZÉ=600 MÉ=210mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=800 SZÉ=600 MÉ=260mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=800 SZÉ=600 MÉ=300mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=800 SZÉ=600 MÉ=400mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=800 SZÉ=800 MÉ=210mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=800 SZÉ=800 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=800 SZÉ=800 MÉ=400mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=1000 SZÉ=600 MÉ=260mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=1000 SZÉ=600 MÉ=300mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=1000 SZÉ=800 MÉ=260mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=1000 SZÉ=800 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=1000 SZÉ=800 MÉ=400mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=1200 SZÉ=600 MÉ=300mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST MA=1200 SZÉ=800 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=1200 SZÉ=800 MÉ=400mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST

9 w Fali szekrények acéllemezből, porszórt felületkezeléssel, WST Fali szekrények, 2 ajtós, RAL7035 (MAxSZÉxMÉ) MA=600 SZÉ=800 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=309 MÉ=119mm, D típus WST MA=800 SZÉ=1200 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=505 MÉ=119mm, F típus WST MA=800 SZÉ=1200 MÉ=400mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=505 MÉ=119mm, F típus WST MA=1000 SZÉ=1000 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=409 MÉ=96mm, E típus WST MA=1200 SZÉ=1000 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=409 MÉ=96mm, E típus WST MA=1200 SZÉ=1200 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=505 MÉ=119mm, F típus WST MA=1200 SZÉ=1200 MÉ=400mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=505 MÉ=119mm, F típus WST MA=1400 SZÉ=1000 MÉ=300mm / 2x kábelbevezető nyílástakaróval egyenként SZÉ=409 MÉ=96mm, E típus WST Fali szekrények, 1 üvegajtós, szerelőlap nélkül, RAL7035 (MAxSZÉxMÉ) MA=600 SZÉ=500 MÉ=300mm nyílástakaróval SZÉ=439 MÉ=96mm, E típus WST MA=600 SZÉ=500 MÉ=300mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST Fali szekrények, 1 ajtós, szerelőlap nélkül, RAL7035 (MAxSZÉxMÉ) MA=600 SZÉ=400 MÉ=210mm nyílástakaróval SZÉ=309 MÉ=119mm, D típus WST MA=800 SZÉ=600 MÉ=210mm nyílástakaróval SZÉ=505 MÉ=119mm, F típus WST

10 10 w Installációs betét, WST WSTIE6040 WSTIE403P WSTIE504P Sorbaépíthető készülékek beépítésére DIN sínnel. A DIN sínek távolsága 120mm a WSTIE5040P/WSTIE7050P és 150mm a WSTIE6040P/WSTIE6060P/WSTIE8060P betéteknél. A homloklapok és az ajtó közötti távolság: 50-35mm. Anyag: belső ajtó és profil 1.5mm acéllemez. Felület: porszórt, RAL 7035 világosszürke. Csomagolási egység: belső ajtó 45mm-es kivágással, 2 függőleges profil, DIN sínek, rögzítési anyagok. Szerelőbetét 3 soros soronként 14KE, kifordítható, DIN sínnel, MA=500m SZÉ=400mm szekrényhez WSTIE5040P Szerelőbetét 3 soros soronként 14KE, kifordítható, DIN sínnel, MA=600m SZÉ=400mm szekrényhez WSTIE6040P Szerelőbetét 3 soros soronként 25KE, kifordítható, DIN sínnel, MA=600m SZÉ=600mm szekrényhez WSTIE6060P Szerelőbetét 4 soros soronként 19KE, kifordítható, DIN sínnel, MA=700m SZÉ=500mm szekrényhez WSTIE7050P Szerelőbetét 4 soros soronként 25KE, kifordítható, DIN sínnel, MA=800m SZÉ=600mm szekrényhez WSTIE8060P w Kábelbevezetőnyílás takarólemez szellőző nyílásokkal, WST WSTVF002 Kábelbevezetőnyílás takarólemez szellőző nyílásokkal, 5mmes kisajtolással Anyag: 1,4mm acéllemez Felület: porszórt, RAL 7035 világosszürke Védettség: IP23, a szekrény alján vagy függőleges helyzetben alkalmazva Csomagolási egység: 1db, tömítés nélkül Szellőző nyílástakaró D típus, SZÉ=309 MÉ=119mm WSTVF001 Szellőző nyílástakaró E típus, SZÉ=409 MÉ=96mm WSTVF002 Szellőző nyílástakaró F típus, SZÉ=505 MÉ=119mm WSTVF003

11 Fali szekrények MPARO JELZŐLÁMPÁK Kábelbevezetőnyílás takarólemez, WST ELIRATIw TÁBLA TARTÓK ÉS TÁBLÁK ábla tartók 11 WSTFA0D1 EAN-CODE WSTFA0E3 SZÁLLÍTÁS STORE RENDELÉSI SZÁM Kábelbevezetőnyílás takarólemez, furatozott, vakdugókkal ábla tartó bepattintható táblához, 17.5x28mm áblák MSZT Anyag: 1,4mm acéllemez Felület: porszórt, RAL 7035 világosszürke Csomagolási egység: 1db, tömítéssel ábla 17.5x28 bepattintható, üres MSZS ábla 17.5x28 bepattintható, "EIN" MSZS ábla 17.5x28 bepattintható, "AUS" ábla 17.5x28 bepattintható, "AUF" MSZS ábla 17.5x28 bepattintható, "AB" MSZS ábla 17.5x28 bepattintható, "ZU" MSZS ábla 17.5x28 bepattintható, "BETRIEB" MSZS ábla 17.5x28 bepattintható, "STÖRUNG" MSZS ábla 17.5x28 bepattintható, "ON" MSZS ábla 17.5x28 bepattintható, "OFF" MSZS ábla 17.5x28 bepattintható, "UP" MSZS ábla 17.5x28 bepattintható, "DOWN" MSZS ábla 17.5x28 bepattintható, "CLOSE" MSZS ábla 17.5x28 bepattintható, "RUNNING" MSZS ábla 17.5x28 bepattintható, "FAULT" MSZS ábla 17.5x28 bepattintható, "OFFEN" MSZS ábla 17.5x28 bepattintható, "OPEN" MSZS LEÍRÁS Kábelbevezetőnyílás takarólemez, A típus, SZÉ=192 MÉ=62mm Kábelbevezetőnyílás takarólemez, B típus, SZÉ=209 MÉ=119mm SZÁLLÍTÁS Kábelbevezetőnyílás takarólemez, B típus, SZÉ=209 MÉ=119mm, 4xM16, 3xM20, vakdugókkal Kábelbevezetőnyílás takarólemez, B típus, SZÉ=209 MÉ=119mm, 4xM16, 5xM20, 2xM25, 2xM32, vakdugókkal Kábelbevezetőnyílás takarólemez, B típus, SZÉ=209 MÉ=119mm, 12xM16, 1xM25, 1xM32, vakdugókkal Kábelbevezetőnyílás takarólemez, C típus, SZÉ=300 MÉ=60mm Kábelbevezetőnyílás takarólemez, C típus, SZÉ=300 MÉ=60mm, 6xM16, 3xM20, 1xM25, vakdugókkal Kábelbevezetőnyílás takarólemez, D típus, SZÉ=309 MÉ=119mm Kábelbevezetőnyílás takarólemez, D típus, SZÉ=309 MÉ=119mm, 9xM16, 5xM20, 4xM25, 2xM32, vakdugókkal Kábelbevezetőnyílás takarólemez, D típus, SZÉ=309 MÉ=119mm, 21xM16, 1xM25, 1xM32, vakdugókkal Kábelbevezetőnyílás takarólemez, E típus, SZÉ=409 MÉ=96mm Kábelbevezetőnyílás takarólemez, E típus, SZÉ=409 MÉ=96mm, 9xM16, 4xM20, 1xM25, vakdugókkal Kábelbevezetőnyílás takarólemez, E típus, SZÉ=409 MÉ=96mm, 18xM16, 5xM20, 4xM25, 2xM32, vakdugókkal Kábelbevezetőnyílás takarólemez, E típus, SZÉ=409 MÉ=96mm, 21xM16, 10xM20, vakdugókkal Kábelbevezetőnyílás takarólemez, F típus, SZÉ=505 MÉ=119mm STORE MSZS RENDELÉSI SZÁM WSTBFA0A WSTBFA0B WSTFA0B1 WSTFA0B2 WSTFA0B3 WSTBFA0C WSTFA0C1 WSTBFA0D WSTFA0D1 WSTFA0D2 WSTBFA0E WSTFA0E1 WSTFA0E2 WSTFA0E3 WSTBFA0F Kábelbevezetőnyílás takarólemez, F típus, SZÉ=505 MÉ=119mm, 27xM16, 5xM20, 4xM25, 2xM32, vakdugókkal WSTFA0F1 Kábelbevezetőnyílás takarólemez, F típus, SZÉ=505 MÉ=119mm, 18xM16, 14xM20, 3xM25, 1xM32, vakdugókkal WSTFA0F2 w Kábelbevezetőnyílás adapter, WST Kábelbevezetőnyílás adapter műanyag I és II típusú nyílástakarókhoz Anyag: 1,4mm acéllemez Felület: porszórt, RAL 7035 világosszürke Csomagolási egység: 1db, tömítés nélkül WSTVBF02 LEÍRÁS SZÁLLÍTÁS STORE RENDELÉSI SZÁM Nyílástakaró lemez, B típus, SZÉ=209 MÉ=119 mm WSTVBF01 Nyílástakaró lemez, D típus, SZÉ=309 MÉ=119 mm WSTVBF02 Nyílástakaró lemez, E típus, SZÉ=409 MÉ=96 mm WSTVBF03 Nyílástakaró lemez, F típus, SZÉ=505 MÉ=119 mm WSTVBF04

12 12 w Takaró lemezek kábelbevezetőnyílás adapterhez, WST IG Kábelbevezetőnyílás takarók kábelbevezetés és tömszelencék számára IG WSTVBF.. kábelbevezetőnyílás adapterrel szerelhetők (I nagyság WSTVBF01-gyel, a II nagyság WSTVBF02, WSTVBF03, WSTVBF04- gyel) Anyag: különböző polimerek, acéllemezzel megerősítve Halogénmentes és UV álló Védettség: IP65 Szín: RAL7035 világosszürke Szállítási terjedelem: 1 db szerelési anyagokkal Műanyag kábelbevezető, teli, I nagyság IG Műanyag kábelbevezető, 4xPG16, I nagyság IG Műanyag kábelbevezető, teli, II nagyság IG Műanyag kábelbevezető, 12xPG16, I nagyság IG Műanyag kábelbevezető, 4xPG21 + 6xPG16, II nagyság IG Műanyag kábelbevezető, 2xM40 + 2xM32, II nagyság IG Műanyag kábelbevezető, 13xPG16, II nagyság IG Műanyag kábelbevezető, 2xPG11/21 + 7xPG16, II nagyság IG Műanyag kábelbevezető, 1x45-60mm, II nagyság IG Műanyag kábelbevezető, 2x45-60mm, II nagyság IG w Esővédőtető, WST Kültérre telepített különálló szekrényekhez. A tető enyhén lejt a szekrény ajtós oldala felé. Felszereléséhez a szekrényt ki kell fúrni. Az esővédőtető a szekrény magasságát 48, a mélységét 20, a szélességét 20mm-rel megnöveli. Anyag: 1.5mm acéllemez Felület: porszórt, RAL 7035 világosszürke Szállítási terjedelem: 1 db esővédőtető szerelési anyagokkal WSTD4021 Esővédőtető, SZÉ=410 MÉ=217mm WSTD4021 Esővédőtető, SZÉ=605 MÉ=264mm WSTD6026

13 w Ajtónyitás kapcsoló, WST Villamos készülékek kapcsolására (pl. lámpák, jelzések, riasztás, stb.). Kábelbevezetés M20. Rozsdamentes szekrényre szereléskor a szekrény megmunkálása szükséges. Terhelhetőség: 6A / 230V Működési hőmérséklet tartomámy: -30ºC ºC Szállítási terjedelem: 1 db, szerelési anyagok 13 WSTDSW01 Végálláskapcsoló ajtónyitás érzékeléshez WSTDSW01 w Ajtó kitámasztó, WST 300mm és magasabb ajtók kitámasztására, rögzített nyitási szög 90 vagy 110. Az ajtón a szerelőprofilt rögzítő csavarokra szerelhető. A szekrény további megmunkálása szükséges. Szállítási terjedelem: 1 db, szerelési anyagok WSTDSTP2 Ajtókitámasztó, minden mérethez használható WSTDSTP2

14 Fali szekrényekjelzőlámpák AMPARO oldal w Zárak és zárbetétek, WST W FELIRATI TÁBLA TARTÓK ÉS TÁBLÁK 14 6 IU DV LEÍRÁS EAN-CODE SZÁLLÍTÁS WSTL3532 STORE RENDELÉSI SZÁM Felirati tábla tartók MSZT1710 Felirati bepattintható, üres MSZS Felirati bepattintható, "EIN" MSZS Felirati bepattintható, "AUS" MSZS MSZS MSZS MSZS MSZS Felirati tábla tartó bepattintható táblához, 17.5x28mm Felirati táblák Felirati bepattintható, "AUF" WSTS3532 DV Felirati bepattintható, "AB" IU bepattintható, "ZU" wfelirati Schrack-Info Felirati zárakra bepattintható, "BETRIEB" a normál zár Különböző és zárbetétekre cserélhető Felirati 17.5x28 mm, aluminium, "STÖRUNG" MSZS Atábla DIN18252 szerinti rugóbepattintható, visszaállítású félcilinder zárbetét (pl.: DV és IU ) használható a mini kihajtható karos zárhoz. Felirati Szállítási terjedelem: 1 dbbepattintható, "ON" MSZS Felirati bepattintható, "OFF" MSZS MSZS RENDELÉSI SZÁM Felirati bepattintható, "UP" LEÍRÁS Felirati tábla 17.5x28 bepattintható, "DOWN" Kihajtható karos szekrényzár zárbetéttel MSZS táblakaros 17.5x28 aluminium, bepattintható, MiniFelirati kihajtható zár,mm, 5 mm kéttollúbetét, standard "CLOSE" MSZS WSTS3532 táblakaros 17.5x28 aluminium, "RUNNING" MiniFelirati kihajtható zár,mm, 8 mm négyszögbepattintható, betét WSTS3525 táblakaros 17.5x28 aluminium, bepattintható, "FAULT" MiniFelirati kihajtható zár,mm, 9 mm háromszög betét WSTS3529 táblakaros 17.5x28 aluminium, "OFFEN" MiniFelirati kihajtható zár,mm, félcilinder betét,bepattintható, WSTS5333 Felirati tábla 17.5x28 bepattintható, Kihajtható karos szekrényzár zárbetét nélkül "OPEN" SZÁLLÍTÁS STORE MSZS MSZS MSZS MSZS Kihajtható karos zár félcilinderhez, WSTL helyett, lyukasztás nélkül IU Kihajtható karos szekrényzár 1125-U186 félcilinder betéthez IU Zárbetét kihajtható karos szekrényzárhoz Félcilinder zárbetét (EK 333), 1 kulccsal DV Félcilinder zárbetét (5333), 1 kulccsal DV Műanyag félfordítós zár zárbetéttel Szekrényzár kéttollú 5mm-es betéttel, standard WSTL3532 Zárbetét műanyag félfordítós zárhoz Zárbetét, 5mm kéttollú WSTL3535 Zárbetét, 8 mm négyszög WSTL3525 Zárbetét, 9 mm háromszög WSTL3529 Kulcsok Kulcs, 5mm kéttollú DV Kulcs, 8mm négyszög DV Kulcs, 9mm háromszög DV Tartalék kulcs (333) DV hoz DV Tartalék kulcs (5333) DV hoz DV905334

15 w Fali felerősítők, WST Négy vagy hat (1000mm magasságtól) darabos fali felerősítő készlet, csavarokkal, tőmítéssel. A sarkokban lévő felerősítő fülek oldalra vagy felfelé / lefelé fordíthatóak. 15 WSTWB004 WSTWB004 Fali felerősítő készlet, horganyzott, 4db, 800mm-es magasságig WSTWB004 Fali felerősítő készlet, horganyzott, 6db, 1000mm-es magasságtól WSTWB006 w Földelő fonat, WST Földelés kialakítása a szekrény vázszerkezete és az ajtó között. WSTCUF260 Földelő fonat 260mm hosszú WSTCUF260
