Combi-System csőhálózati rendszer Copipe ötrétegű csővezetékek Cofit S csavarkötésekkel

Átírás

1 Az Oventrop Combi-System a Copipe (Composite Pipe) ötrétegű csővezetékből és a hozzáfejlesztett kötőelemekből, idomokból kialakított komplett csőhálózati rendszer, amely az épületek fűtési- és vízellátó hálózatainak kiépítésénél univerzálisan használható. A Cofit S kötőelemek és idomok szorítógyűrűt és menetes kötéstechnikát használnak fel. 1. Alkalmazási terület: központi fűtési-, vízellátási-, használati melegvíz-hálózatok kiépítése, fűtő/hűtőmezők kialakítása felületfűtésekhez/hűtésekhez. A Copipe csővezeték oxigén-diffúzió mentes. A belőle készített felületfűtési és hűtési hálózatok rendszerkorrózió tekintetében megfelelő biztonságot nyújtanak. Egyidejűleg jó szerelhetőségi tulajdonságokkal rendelkeznek. A Combi-System rendszerelemek vízellátási hálózatok szerelésénél is alkalmazhatóak. A külsőmenetes kötéstechnikát alkalmazó idom- és kötőelemrendszer a DVGW W534 munkalapja szerint bevizsgált, és a DVGW Reg.Nr.DW-8501AT2407 nyilvántartási szám alatt regisztrált. A hazai forgalmazás az ÉMI KHT által kiadott ÉME alapján történik. A fejlesztés, a műszaki vizsgálatok a Copipe csövek és a Cofit fitting-rendszer együttes alkalmazására irányultak, így felhasználásuk során rendszergarancia tekintetében együttes alkalmazásuk követelmény. 2. Az Oventrop Copipe többrétegű csövek Szerkezeti felépítés: hosszvarratos, hegesztett alumíniumcső, két térhálósított polietilénből (PE-X) készült cső közé helyezve és speciális ragasztóanyaggal összekötve. A szállított közeggel érintkező belső cső elektron-besugárzásos térhálósítású (PE-Xc). A csavarkötésekhez alkalmazható csőméretek: 14x2,0 mm, 16x2,0 mm, 18x2,0 mm, 20x2,5 mm, 26x3,0 mm, 32x3,0 mm. A 14x2,0, 16x2,0, 18x2,0 és 20x2,5 mm-es csövek fekete gégecsőbe húzva (véd a mechanikai sérülésektől és az UV-sugárzástól), továbbá a 16x2,0 és 20x2,5 mm-es csövek 4/6/9 mm-es hőszigeteléssel ellátva is rendelhetőek. Az előszigetelt csövek megfelelnek az ivóvízvezetékek védelméről szabályozó DIN 1988 előírásainak, megakadályozzák a vezetékeken történő párakicsapódást, egyidejűleg kielégítik a használati melegvíz- és fűtési vezetékek hővédelmére vonatkozó előírásokat is. Megengedett nyomás- és hőterhelés:10 bar/95 ºC ill.16 bar/20 ºC. Valamennyi csőméret a DVGW W 542 szerint bevizsgált és engedélyezett. 3. Oventrop Cofit S csavarkötések és idomok külsőmenetes kötéshelyekhez A kötőelemek vörösöntvényből vagy horganykiválás-mentes sárgarézből készülnek. A csővezetékbe kerülő részük O -gyűrűs tömítéssel és PTFE szigetelő-gyűrűvel szerelt. A cső alumíniumrétege fémesen nem érintkezik a kötőelemek anyagával (galvanikus megszakítás).a csatlakozási oldalon O -gyűrűs tömítéssel kiegészített kónuszos kiképzésű fémes tömítés található. A szorítógyűrű és a hollandi anya anyaga sárgaréz. A 14,16,18 és 20 mm-es méretű csőkötésekhez tartozó hollandik nikkelezett kivitelűek belsőmenetes kötéshelyekhez a 14x2,0 és a 16x2,0 mm-es Copipe csövekhez. A kötőelemek horganykiválás-mentes sárgarézből készülnek. A csővezetékbe kerülő részük O -gyűrűs tömítéssel és PTFE szigetelő-gyűrűvel szerelt. A cső alumínium-rétege fémesen nem érintkezik a kötőelemek anyagával (galvanikus megszakítás).a csatlakozási oldalon a külsőmenetes, nikkelett kivitelű nyomócsavarzat és a szorítógyűrű anyaga sárgaréz. 3.2 Menetes kötőidomok csőkötésekhez, méretváltásokhoz, elágazások készítéséhez. Anyaguk vörösöntvény. Külsőmenetes kivitelűek, belső kiképzésük a csőkötő-elemek fogadásához igazodik. A fenékrész kónuszos kialakítású, a belső fal az O gyűrűs kiegészítő tömítés miatt hengeres felületű. 1.1 sz. ábra, fűtőtestek bekötése 1.2 sz. ábra, felületfűtés kialakítása 1.3 sz. ábra, vízellátási hálózatok szerelése 1.4 sz. ábra, a Copipe ötrétegű csővezeték és Cofit S fitting-rendszer szorítógyűrűs csavarzatokkal 14 1

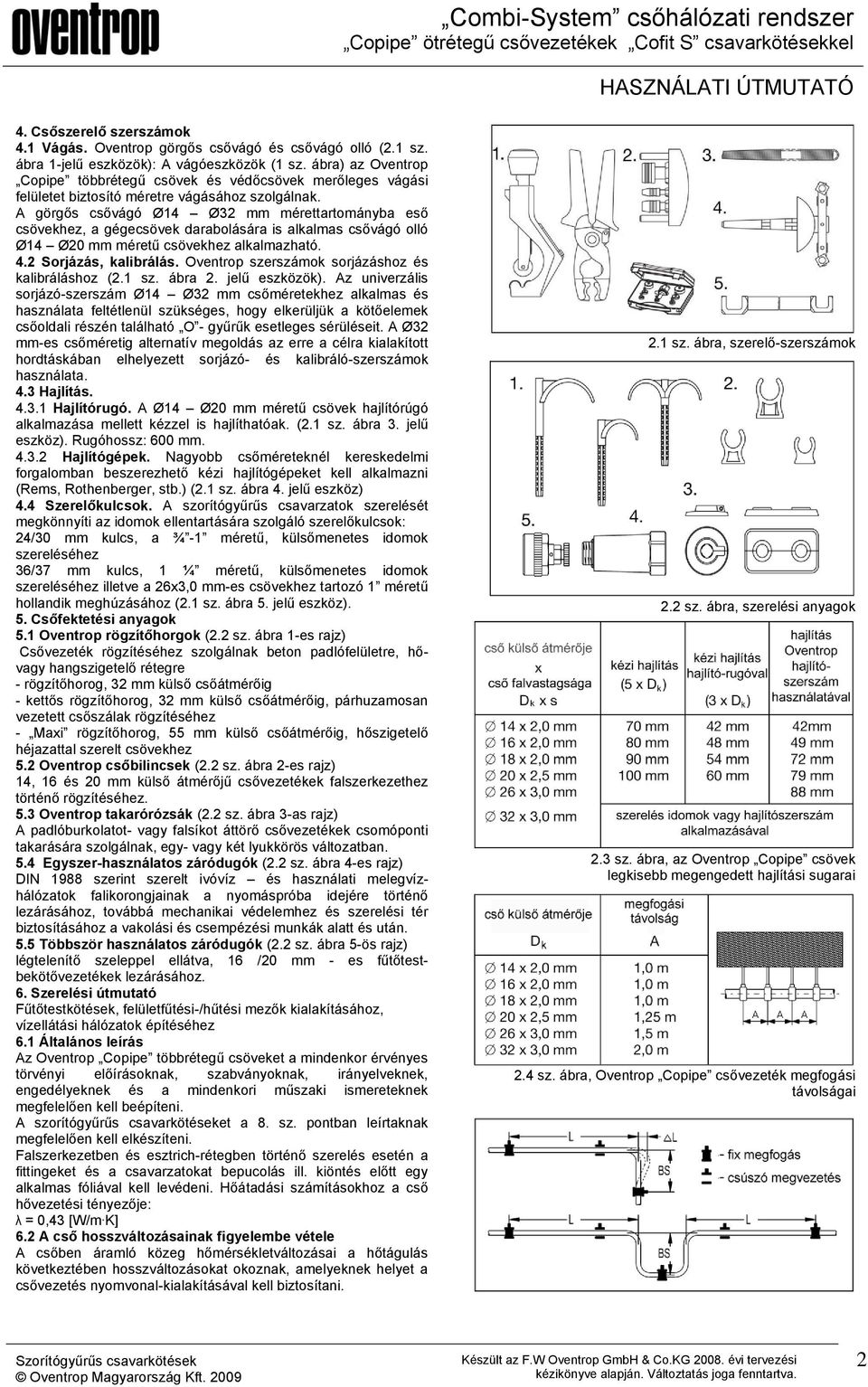

2 4. Csőszerelő szerszámok 4.1 Vágás. Oventrop görgős csővágó és csővágó olló (2.1 sz. ábra 1-jelű eszközök): A vágóeszközök (1 sz. ábra) az Oventrop Copipe többrétegű csövek és védőcsövek merőleges vágási felületet biztosító méretre vágásához szolgálnak. A görgős csővágó Ø14 Ø32 mm mérettartományba eső csövekhez, a gégecsövek darabolására is alkalmas csővágó olló Ø14 Ø20 mm méretű csövekhez alkalmazható. 4.2 Sorjázás, kalibrálás. Oventrop szerszámok sorjázáshoz és kalibráláshoz (2.1 sz. ábra 2. jelű eszközök). Az univerzális sorjázó-szerszám Ø14 Ø32 mm csőméretekhez alkalmas és használata feltétlenül szükséges, hogy elkerüljük a kötőelemek csőoldali részén található O - gyűrűk esetleges sérüléseit. A Ø32 mm-es csőméretig alternatív megoldás az erre a célra kialakított hordtáskában elhelyezett sorjázó- és kalibráló-szerszámok használata. 4.3 Hajlítás Hajlítórugó. A Ø14 Ø20 mm méretű csövek hajlítórúgó alkalmazása mellett kézzel is hajlíthatóak. (2.1 sz. ábra 3. jelű eszköz). Rugóhossz: 600 mm Hajlítógépek. Nagyobb csőméreteknél kereskedelmi forgalomban beszerezhető kézi hajlítógépeket kell alkalmazni (Rems, Rothenberger, stb.) (2.1 sz. ábra 4. jelű eszköz) 4.4 Szerelőkulcsok. A szorítógyűrűs csavarzatok szerelését megkönnyíti az idomok ellentartására szolgáló szerelőkulcsok: 24/30 mm kulcs, a ¾ -1 méretű, külsőmenetes idomok szereléséhez 36/37 mm kulcs, 1 ¼ méretű, külsőmenetes idomok szereléséhez illetve a 26x3,0 mm-es csövekhez tartozó 1 méretű hollandik meghúzásához (2.1 sz. ábra 5. jelű eszköz). 5. Csőfektetési anyagok 5.1 Oventrop rögzítőhorgok (2.2 sz. ábra 1-es rajz) Csővezeték rögzítéséhez szolgálnak beton padlófelületre, hővagy hangszigetelő rétegre - rögzítőhorog, 32 mm külső csőátmérőig - kettős rögzítőhorog, 32 mm külső csőátmérőig, párhuzamosan vezetett csőszálak rögzítéséhez - Maxi rögzítőhorog, 55 mm külső csőátmérőig, hőszigetelő héjazattal szerelt csövekhez 5.2 Oventrop csőbilincsek (2.2 sz. ábra 2-es rajz) 14, 16 és 20 mm külső átmérőjű csővezetékek falszerkezethez történő rögzítéséhez. 5.3 Oventrop takarórózsák (2.2 sz. ábra 3-as rajz) A padlóburkolatot- vagy falsíkot áttörő csővezetékek csomóponti takarására szolgálnak, egy- vagy két lyukkörös változatban. 5.4 Egyszer-használatos záródugók (2.2 sz. ábra 4-es rajz) DIN 1988 szerint szerelt ivóvíz és használati melegvízhálózatok falikorongjainak a nyomáspróba idejére történő lezárásához, továbbá mechanikai védelemhez és szerelési tér biztosításához a vakolási és csempézési munkák alatt és után. 5.5 Többször használatos záródugók (2.2 sz. ábra 5-ös rajz) légtelenítő szeleppel ellátva, 16 /20 mm - es fűtőtestbekötővezetékek lezárásához. 6. Szerelési útmutató Fűtőtestkötések, felületfűtési-/hűtési mezők kialakításához, vízellátási hálózatok építéséhez 6.1 Általános leírás Az Oventrop Copipe többrétegű csöveket a mindenkor érvényes törvényi előírásoknak, szabványoknak, irányelveknek, engedélyeknek és a mindenkori műszaki ismereteknek megfelelően kell beépíteni. A szorítógyűrűs csavarkötéseket a 8. sz. pontban leírtaknak megfelelően kell elkészíteni. Falszerkezetben és esztrich-rétegben történő szerelés esetén a fittingeket és a csavarzatokat bepucolás ill. kiöntés előtt egy alkalmas fóliával kell levédeni. Hőátadási számításokhoz a cső hővezetési tényezője: λ = 0,43 [W/m K] 6.2 A cső hosszváltozásainak figyelembe vétele A csőben áramló közeg hőmérsékletváltozásai a hőtágulás következtében hosszváltozásokat okoznak, amelyeknek helyet a csővezetés nyomvonal-kialakításával kell biztosítani. 2.1 sz. ábra, szerelő-szerszámok 2.2 sz. ábra, szerelési anyagok 2.3 sz. ábra, az Oventrop Copipe csövek legkisebb megengedett hajlítási sugarai 2.4 sz. ábra, Oventrop Copipe csővezeték megfogási távolságai 2

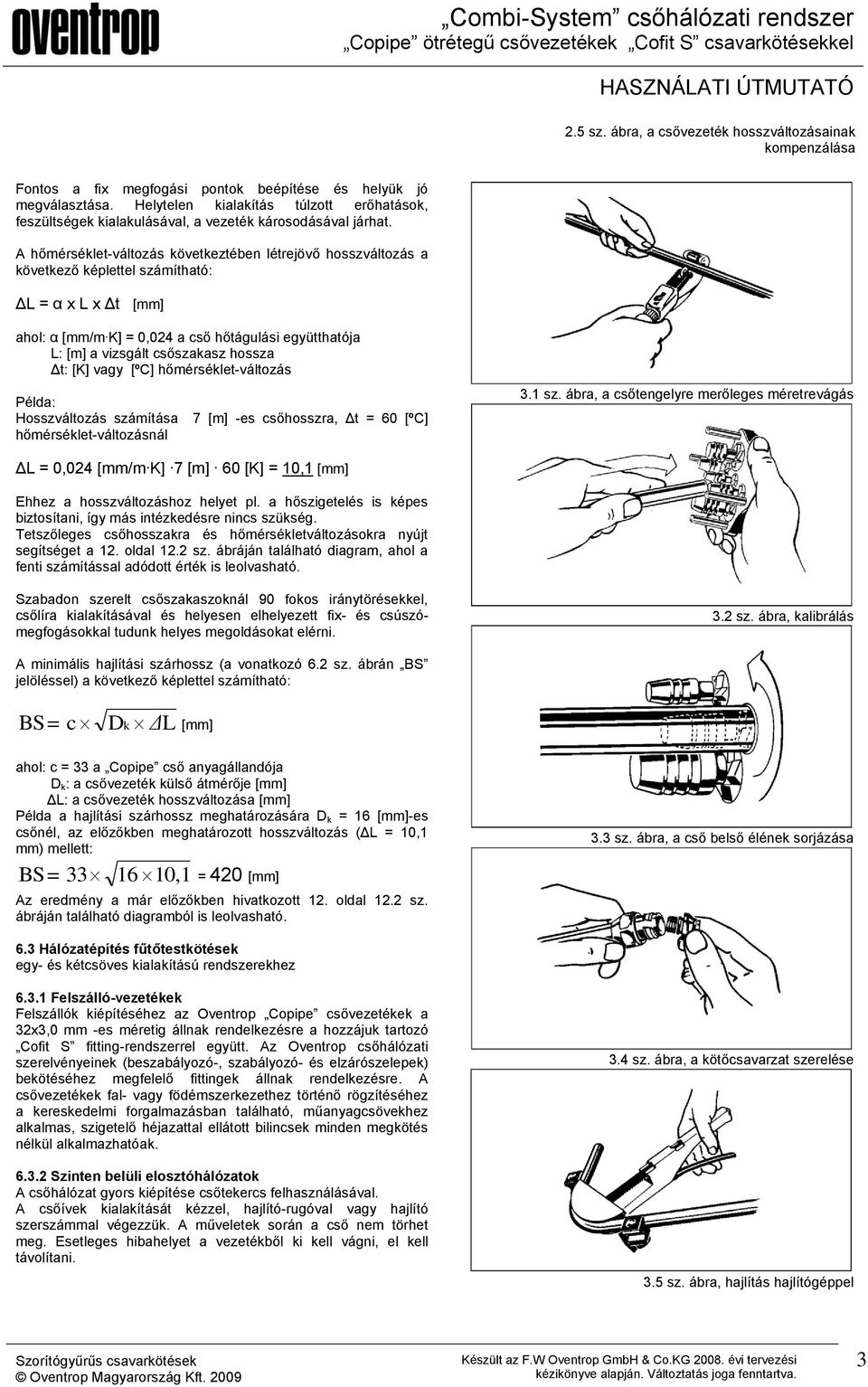

3 2.5 sz. ábra, a csővezeték hosszváltozásainak kompenzálása Fontos a fix megfogási pontok beépítése és helyük jó megválasztása. Helytelen kialakítás túlzott erőhatások, feszültségek kialakulásával, a vezeték károsodásával járhat. A hőmérséklet-változás következtében létrejövő hosszváltozás a következő képlettel számítható: ΔL = α x L x Δt [mm] ahol: α [mm/m K] = 0,024 a cső hőtágulási együtthatója L: [m] a vizsgált csőszakasz hossza Δt: [K] vagy [ºC] hőmérséklet-változás Példa: Hosszváltozás számítása hőmérséklet-változásnál 7 [m] -es csőhosszra, Δt = 60 [ºC] 3.1 sz. ábra, a csőtengelyre merőleges méretrevágás ΔL = 0,024 [mm/m K] 7 [m] 60 [K] = 10,1 [mm] Ehhez a hosszváltozáshoz helyet pl. a hőszigetelés is képes biztosítani, így más intézkedésre nincs szükség. Tetszőleges csőhosszakra és hőmérsékletváltozásokra nyújt segítséget a 12. oldal 12.2 sz. ábráján található diagram, ahol a fenti számítással adódott érték is leolvasható. Szabadon szerelt csőszakaszoknál 90 fokos iránytörésekkel, csőlíra kialakításával és helyesen elhelyezett fix- és csúszómegfogásokkal tudunk helyes megoldásokat elérni. 3.2 sz. ábra, kalibrálás A minimális hajlítási szárhossz (a vonatkozó 6.2 sz. ábrán BS jelöléssel) a következő képlettel számítható: BS= c Dk ΔL [mm] ahol: c = 33 a Copipe cső anyagállandója D k : a csővezeték külső átmérője [mm] ΔL: a csővezeték hosszváltozása [mm] Példa a hajlítási szárhossz meghatározására D k = 16 [mm]-es csőnél, az előzőkben meghatározott hosszváltozás (ΔL = 10,1 mm) mellett: BS = ,1 = 420 [mm] Az eredmény a már előzőkben hivatkozott 12. oldal 12.2 sz. ábráján található diagramból is leolvasható. 3.3 sz. ábra, a cső belső élének sorjázása 6.3 Hálózatépítés fűtőtestkötések egy- és kétcsöves kialakítású rendszerekhez Felszálló-vezetékek Felszállók kiépítéséhez az Oventrop Copipe csővezetékek a 32x3,0 mm -es méretig állnak rendelkezésre a hozzájuk tartozó Cofit S fitting-rendszerrel együtt. Az Oventrop csőhálózati szerelvényeinek (beszabályozó-, szabályozó- és elzárószelepek) bekötéséhez megfelelő fittingek állnak rendelkezésre. A csővezetékek fal- vagy födémszerkezethez történő rögzítéséhez a kereskedelmi forgalmazásban található, műanyagcsövekhez alkalmas, szigetelő héjazattal ellátott bilincsek minden megkötés nélkül alkalmazhatóak Szinten belüli elosztóhálózatok A csőhálózat gyors kiépítése csőtekercs felhasználásával. A csőívek kialakítását kézzel, hajlító-rugóval vagy hajlító szerszámmal végezzük. A műveletek során a cső nem törhet meg. Esetleges hibahelyet a vezetékből ki kell vágni, el kell távolítani. 3.4 sz. ábra, a kötőcsavarzat szerelése 3.5 sz. ábra, hajlítás hajlítógéppel 3

4 4.1 sz. ábra, csőfektetés tekercscső felhasználásával 4.5 sz. ábra, csőrögzítés belövős műanyag bilinccsel, közvetlen a rácsrajzos fóliával takart hőszigetelő lemezekre 4.2 sz. ábra, hőszigetelt csőszakasz rögzítése 4.6 sz. ábra, csőfektetés pogácsás rendszerlemezre 4.3 sz. ábra, osztó-gyűjtő bekötése 4.7 sz. ábra, acélhálós szerelési rendszer 4.4 sz. ábra, fűtőtestbekötés szerelése szorítógyűrűs csavarzattal 4.8 sz. ábra, keresztsínes rögzítés 4

5 A csővezetékek rögzítése padozatra fektetett hőszigetelő réteghez vagy beton födémszerkezethez Oventrop rögzítőhoroggal ajánlott. Utóbbi esetben fúrással előkészített Ø8 mm-es lyukakba kell a rögzítő-horgokat beütni. A csővezetékek falszerkezethez történő rögzítéséhez használjunk Oventrop csőbilincseket. A bilincsek felszerelése a falszerkezetbe ütött M6 méretű menetes szárral lehetséges. A bilincsekbe enyhe nyomással helyezzük a csővezetéket. Falon kívüli szerelésnél a 2.4 sz. táblázatban található megfogási távolságokat tartsuk be. A fűtőtestek bekötését alapvetően két módon végezhetjük: - minden egyes fűtőtestet közvetlenül a fűtési elosztóhálózat szempontjából központi helyen telepített osztó-gyűjtő egységgel kötjük össze - a padlószerkezetben elosztóvezetéket építünk ki a fűtőtestekig, az egyes leágazások és bekötések fittingek felhasználásával készülnek. A fűtőtestek kivitelüktől függően - sokféle módon köthetőek a hálózatba (hagyományos kötések szabadon vagy falba süllyesztve, négyutú szeleppel szerelt komplett kötések, jobbosvagy balos változatban, szelepes fűtőtestek golyóscsap-blokkal, stb.) Az Oventrop minden lehetséges változatra kínál szerelvényeket, amelyek a megfelelő termékismertetőben megtalálhatóak. 5.1 sz. ábra, szelepes fűtőtest bekötése Multimodul falszerkezetbe süllyesztett szerelődobozzal Megkönnyítik és eredményesebbé teszik a szerelési munkát, szebb külső megjelenést biztosítanak az előszerelt blokkos megoldások. A Multimodul szerelődoboz egyedülálló megoldás, A bekötéshez szolgáló golyóscsap-blokk vizuálisan rejtetten, a falszerkezetbe kerül beépítésre, krómozott pipacsővel kapcsolódik a fűtőtesthez (5.1 sz. ábra). Hasonló előnyöket nyújt az 5.2 sz. ábrán látható előszerelt dobozos fűtőtestbekötés. 6.4 Felületfűtés- és hűtés Felszálló-vezetékek A felszálló-vezetékek kiépítése a sz. fejezetben leírtaknak megfelelően. 5.2 sz. ábra, Hőszigetelést és hőtágulást is biztosító, falszerkezetbe süllyeszthető szerelődoboz, hátoldali sarokkötés kialakításához Szinten belüli elosztóhálózatok Az Oventrop a felületfűtési- és hűtési feladatoknál a Cofloor márkanevű komplett rendszert kínálja. Ez magában foglalja a pogácsás rendszerlemezes fektetést, a belövős műanyagbilincses Tackern rendszert, a keresztsínes csőrögzítést és a száraz fektetési technológiát is, amelyek kivétel nélkül lehetővé teszik a Copipe többrétegű csővezetékek adott feladathoz legjobban illeszkedő gyors és exakt fektetését. A fűtő-/hűtőmezők kialakításához kiegészítőként szegélyszigetelő szalagok és a tágulási hézagok kitöltéséhez szolgáló profilok tartoznak. A fűtő-/hűtőmezők vízoldali ellátására, szabályozására szolgáló termékek: - Multidis SF nemesacélból készült osztó-gyüjtő egységek - elektronikus helyiség-termosztátok, - villamos szelepmeghajtók és motorok - Regufloor H és Regufloor HC szivattyúval szerelt komplett ellátó- és szabályozó egységek - Unibox termosztatikus szabályozók 5.3 sz. ábra, többször felhasználható, légtelenítő-szeleppel ellátott záródugók A fenti termékek részletes adatai az Oventrop megfelelő termékismertetőiben megtalálhatóak. A Copipe csővezeték más, gyakorlatban elterjedt csőfektetési módokhoz, például acélhálós fektetéshez is alkalmazható. A csőfektetéssel kapcsolatos egyéb ismereteket a sz. fejezet tartalmazza. Az Oventrop szerelvények szorítógyűrűs csavarzatokkal történő csőhálózati bekötésénél a szerelési útmutatókban közölteket minden esetben tartsa be. 5.4 sz. ábra, előszerelt vízvételi hely, csaptelep csatlakoztatásához 5

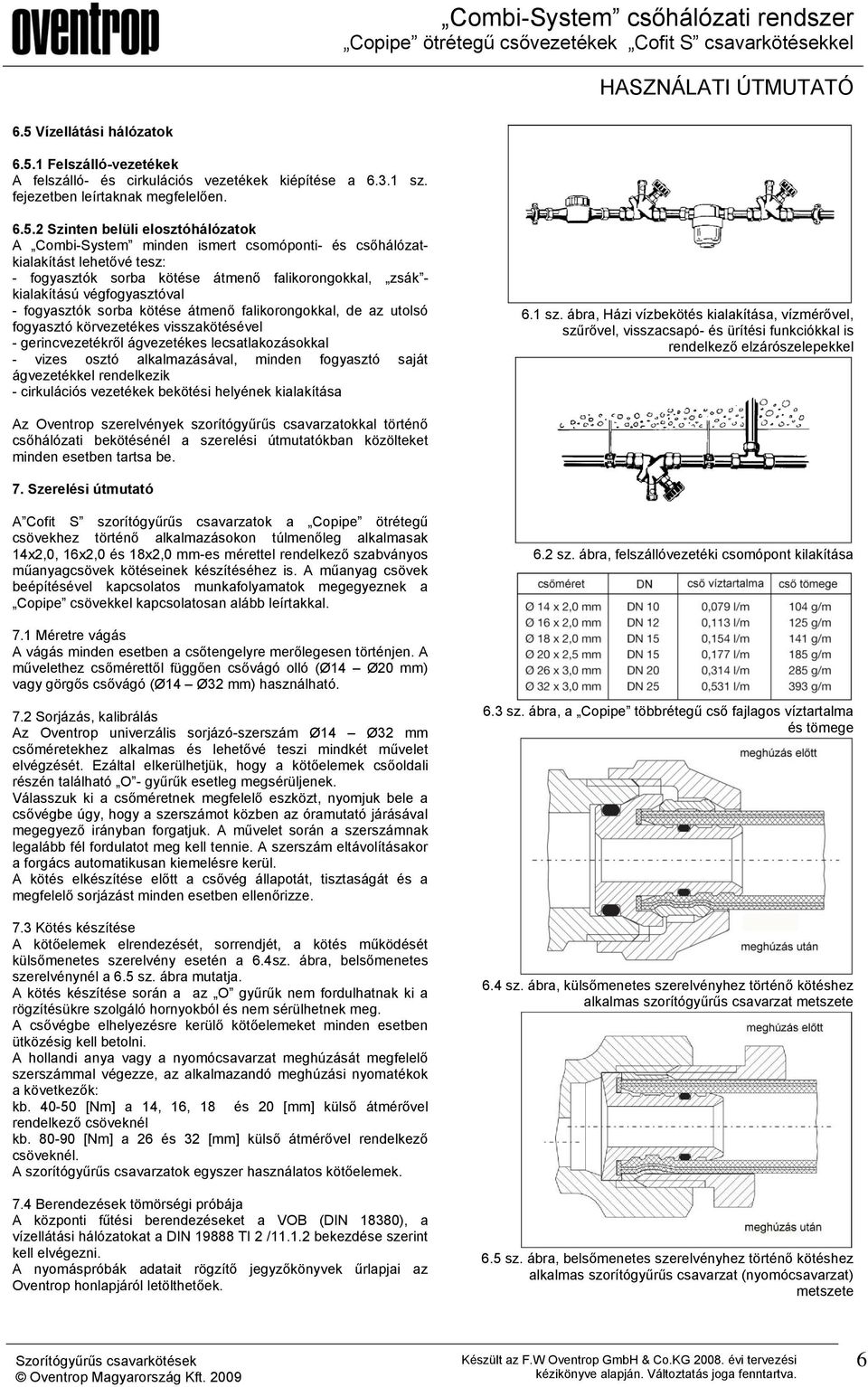

6 6.5 Vízellátási hálózatok Felszálló-vezetékek A felszálló- és cirkulációs vezetékek kiépítése a sz. fejezetben leírtaknak megfelelően Szinten belüli elosztóhálózatok A Combi-System minden ismert csomóponti- és csőhálózatkialakítást lehetővé tesz: - fogyasztók sorba kötése átmenő falikorongokkal, zsák - kialakítású végfogyasztóval - fogyasztók sorba kötése átmenő falikorongokkal, de az utolsó fogyasztó körvezetékes visszakötésével - gerincvezetékről ágvezetékes lecsatlakozásokkal - vizes osztó alkalmazásával, minden fogyasztó saját ágvezetékkel rendelkezik - cirkulációs vezetékek bekötési helyének kialakítása 6.1 sz. ábra, Házi vízbekötés kialakítása, vízmérővel, szűrővel, visszacsapó- és ürítési funkciókkal is rendelkező elzárószelepekkel Az Oventrop szerelvények szorítógyűrűs csavarzatokkal történő csőhálózati bekötésénél a szerelési útmutatókban közölteket minden esetben tartsa be. 7. Szerelési útmutató A Cofit S szorítógyűrűs csavarzatok a Copipe ötrétegű csövekhez történő alkalmazásokon túlmenőleg alkalmasak 14x2,0, 16x2,0 és 18x2,0 mm-es mérettel rendelkező szabványos műanyagcsövek kötéseinek készítéséhez is. A műanyag csövek beépítésével kapcsolatos munkafolyamatok megegyeznek a Copipe csövekkel kapcsolatosan alább leírtakkal. 6.2 sz. ábra, felszállóvezetéki csomópont kilakítása 7.1 Méretre vágás A vágás minden esetben a csőtengelyre merőlegesen történjen. A művelethez csőmérettől függően csővágó olló (Ø14 Ø20 mm) vagy görgős csővágó (Ø14 Ø32 mm) használható. 7.2 Sorjázás, kalibrálás Az Oventrop univerzális sorjázó-szerszám Ø14 Ø32 mm csőméretekhez alkalmas és lehetővé teszi mindkét művelet elvégzését. Ezáltal elkerülhetjük, hogy a kötőelemek csőoldali részén található O - gyűrűk esetleg megsérüljenek. Válasszuk ki a csőméretnek megfelelő eszközt, nyomjuk bele a csővégbe úgy, hogy a szerszámot közben az óramutató járásával megegyező irányban forgatjuk. A művelet során a szerszámnak legalább fél fordulatot meg kell tennie. A szerszám eltávolításakor a forgács automatikusan kiemelésre kerül. A kötés elkészítése előtt a csővég állapotát, tisztaságát és a megfelelő sorjázást minden esetben ellenőrizze. 7.3 Kötés készítése A kötőelemek elrendezését, sorrendjét, a kötés működését külsőmenetes szerelvény esetén a 6.4sz. ábra, belsőmenetes szerelvénynél a 6.5 sz. ábra mutatja. A kötés készítése során a az O gyűrűk nem fordulhatnak ki a rögzítésükre szolgáló hornyokból és nem sérülhetnek meg. A csővégbe elhelyezésre kerülő kötőelemeket minden esetben ütközésig kell betolni. A hollandi anya vagy a nyomócsavarzat meghúzását megfelelő szerszámmal végezze, az alkalmazandó meghúzási nyomatékok a következők: kb [Nm] a 14, 16, 18 és 20 [mm] külső átmérővel rendelkező csöveknél kb [Nm] a 26 és 32 [mm] külső átmérővel rendelkező csöveknél. A szorítógyűrűs csavarzatok egyszer használatos kötőelemek. 7.4 Berendezések tömörségi próbája A központi fűtési berendezéseket a VOB (DIN 18380), a vízellátási hálózatokat a DIN TI 2 / bekezdése szerint kell elvégezni. A nyomáspróbák adatait rögzítő jegyzőkönyvek űrlapjai az Oventrop honlapjáról letölthetőek. 6.3 sz. ábra, a Copipe többrétegű cső fajlagos víztartalma és tömege 6.4 sz. ábra, külsőmenetes szerelvényhez történő kötéshez alkalmas szorítógyűrűs csavarzat metszete 6.5 sz. ábra, belsőmenetes szerelvényhez történő kötéshez alkalmas szorítógyűrűs csavarzat (nyomócsavarzat) metszete 6

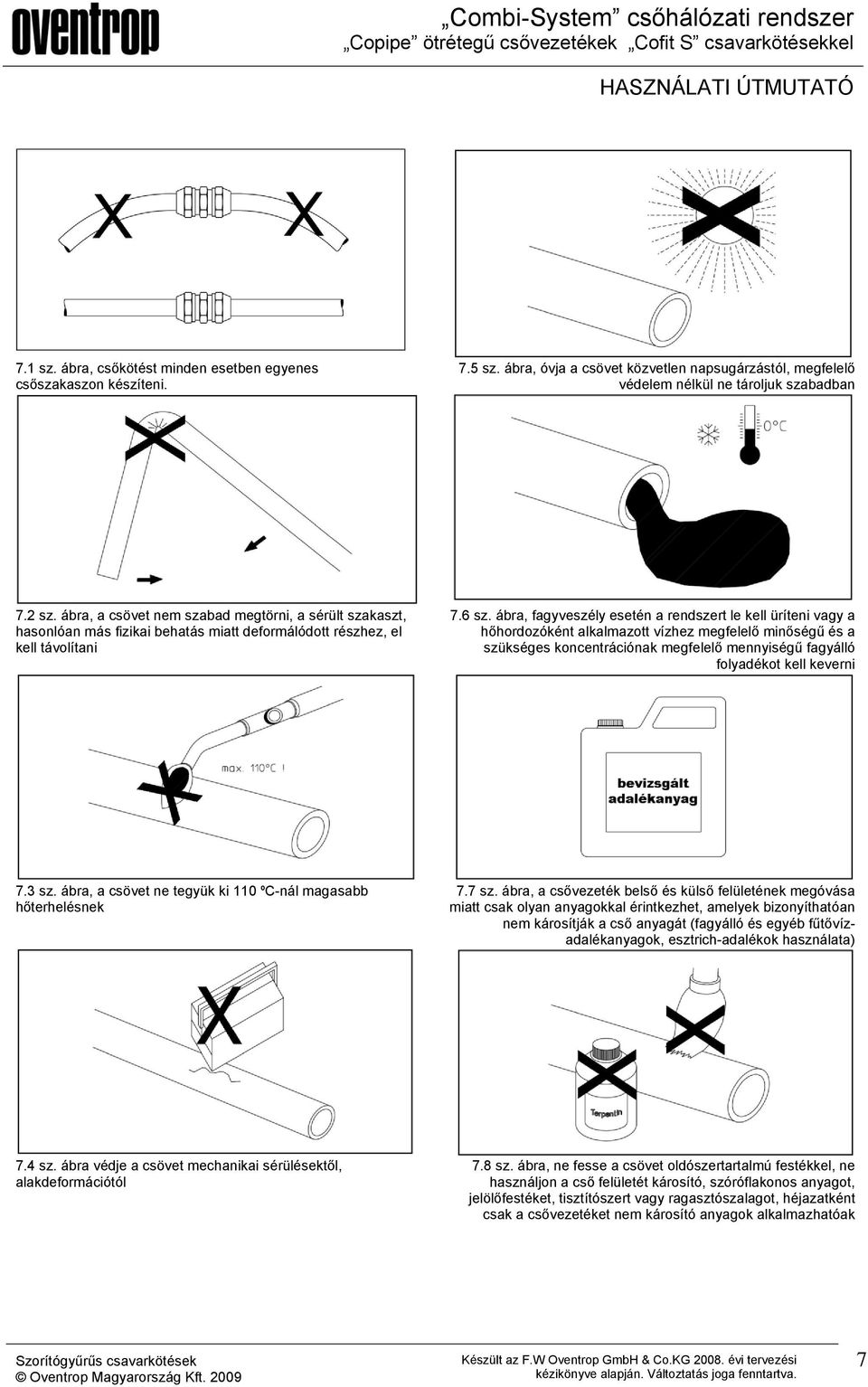

7 7.1 sz. ábra, csőkötést minden esetben egyenes csőszakaszon készíteni. 7.5 sz. ábra, óvja a csövet közvetlen napsugárzástól, megfelelő védelem nélkül ne tároljuk szabadban 7.2 sz. ábra, a csövet nem szabad megtörni, a sérült szakaszt, hasonlóan más fizikai behatás miatt deformálódott részhez, el kell távolítani 7.6 sz. ábra, fagyveszély esetén a rendszert le kell üríteni vagy a hőhordozóként alkalmazott vízhez megfelelő minőségű és a szükséges koncentrációnak megfelelő mennyiségű fagyálló folyadékot kell keverni 7.3 sz. ábra, a csövet ne tegyük ki 110 ºC-nál magasabb hőterhelésnek 7.7 sz. ábra, a csővezeték belső és külső felületének megóvása miatt csak olyan anyagokkal érintkezhet, amelyek bizonyíthatóan nem károsítják a cső anyagát (fagyálló és egyéb fűtővízadalékanyagok, esztrich-adalékok használata) 7.4 sz. ábra védje a csövet mechanikai sérülésektől, alakdeformációtól 7.8 sz. ábra, ne fesse a csövet oldószertartalmú festékkel, ne használjon a cső felületét károsító, szóróflakonos anyagot, jelölőfestéket, tisztítószert vagy ragasztószalagot, héjazatként csak a csővezetéket nem károsító anyagok alkalmazhatóak 7

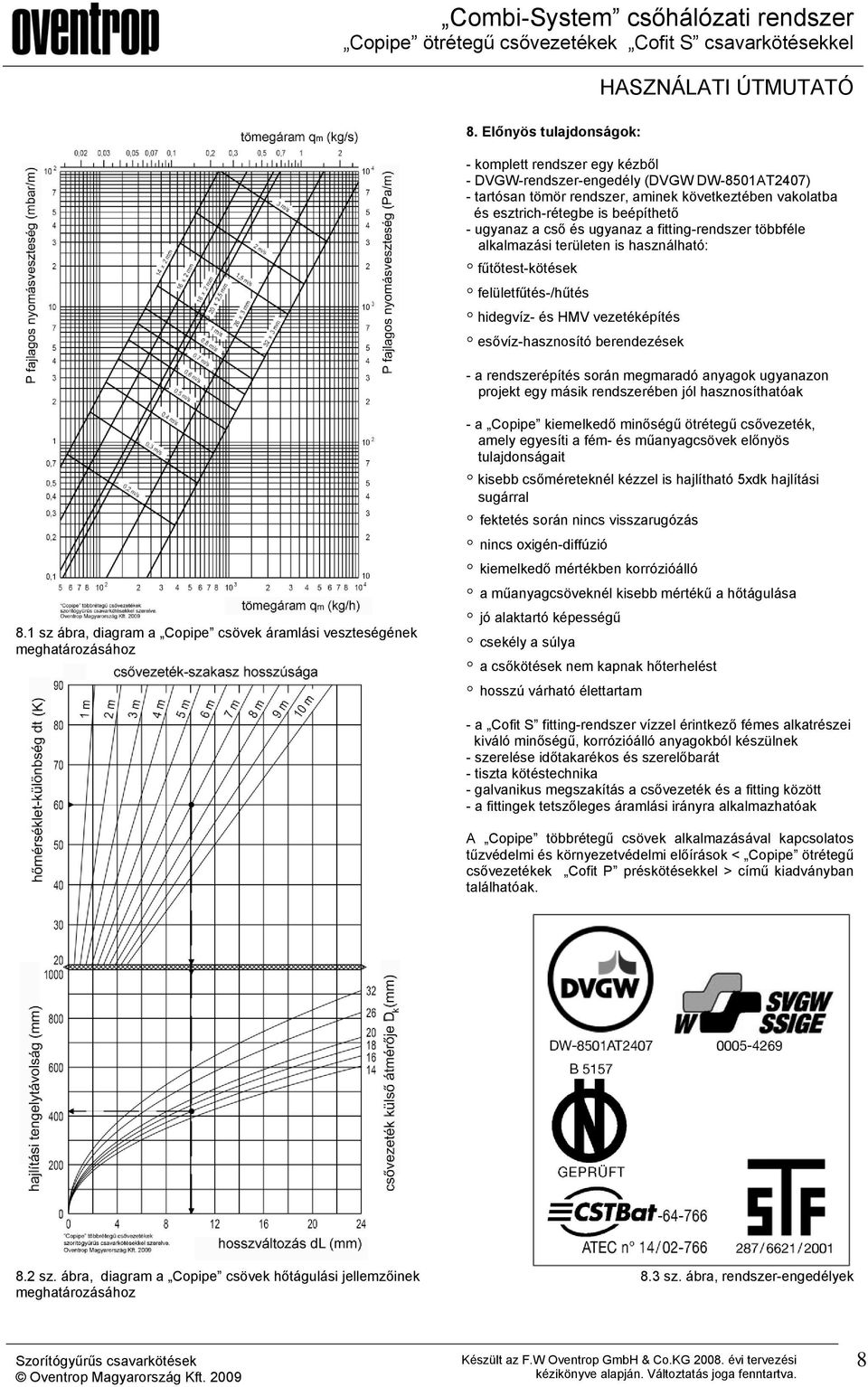

8 8. Előnyös tulajdonságok: - komplett rendszer egy kézből - DVGW-rendszer-engedély (DVGW DW-8501AT2407) - tartósan tömör rendszer, aminek következtében vakolatba és esztrich-rétegbe is beépíthető - ugyanaz a cső és ugyanaz a fitting-rendszer többféle alkalmazási területen is használható: fűtőtest-kötések felületfűtés-/hűtés hidegvíz- és HMV vezetéképítés esővíz-hasznosító berendezések - a rendszerépítés során megmaradó anyagok ugyanazon projekt egy másik rendszerében jól hasznosíthatóak 8.1 sz ábra, diagram a Copipe csövek áramlási veszteségének meghatározásához - a Copipe kiemelkedő minőségű ötrétegű csővezeték, amely egyesíti a fém- és műanyagcsövek előnyös tulajdonságait kisebb csőméreteknél kézzel is hajlítható 5xdk hajlítási sugárral fektetés során nincs visszarugózás nincs oxigén-diffúzió kiemelkedő mértékben korrózióálló a műanyagcsöveknél kisebb mértékű a hőtágulása jó alaktartó képességű csekély a súlya a csőkötések nem kapnak hőterhelést hosszú várható élettartam - a Cofit S fitting-rendszer vízzel érintkező fémes alkatrészei kiváló minőségű, korrózióálló anyagokból készülnek - szerelése időtakarékos és szerelőbarát - tiszta kötéstechnika - galvanikus megszakítás a csővezeték és a fitting között - a fittingek tetszőleges áramlási irányra alkalmazhatóak A Copipe többrétegű csövek alkalmazásával kapcsolatos tűzvédelmi és környezetvédelmi előírások < Copipe ötrétegű csővezetékek Cofit P préskötésekkel > című kiadványban találhatóak. 8.2 sz. ábra, diagram a Copipe csövek hőtágulási jellemzőinek meghatározásához 8.3 sz. ábra, rendszer-engedélyek 8
