1 Csővezeték-rendszerek és kötéstechnika Profipress Vörösréz csőkötési rendszer préselt csőkötési technológiával ivóvízvezeték- és fűtéshálózat szereléshez; DVGW által bevizsgált, a DVGW GW 392 munkalap szerinti SANCO, WICU márkájú rézcsövekhez, illetve a DIN EN 1057 szabvány szerinti vörösréz csövekhez. Építőipari Műszaki Engedély: A-945/1998 Katalógus 2005

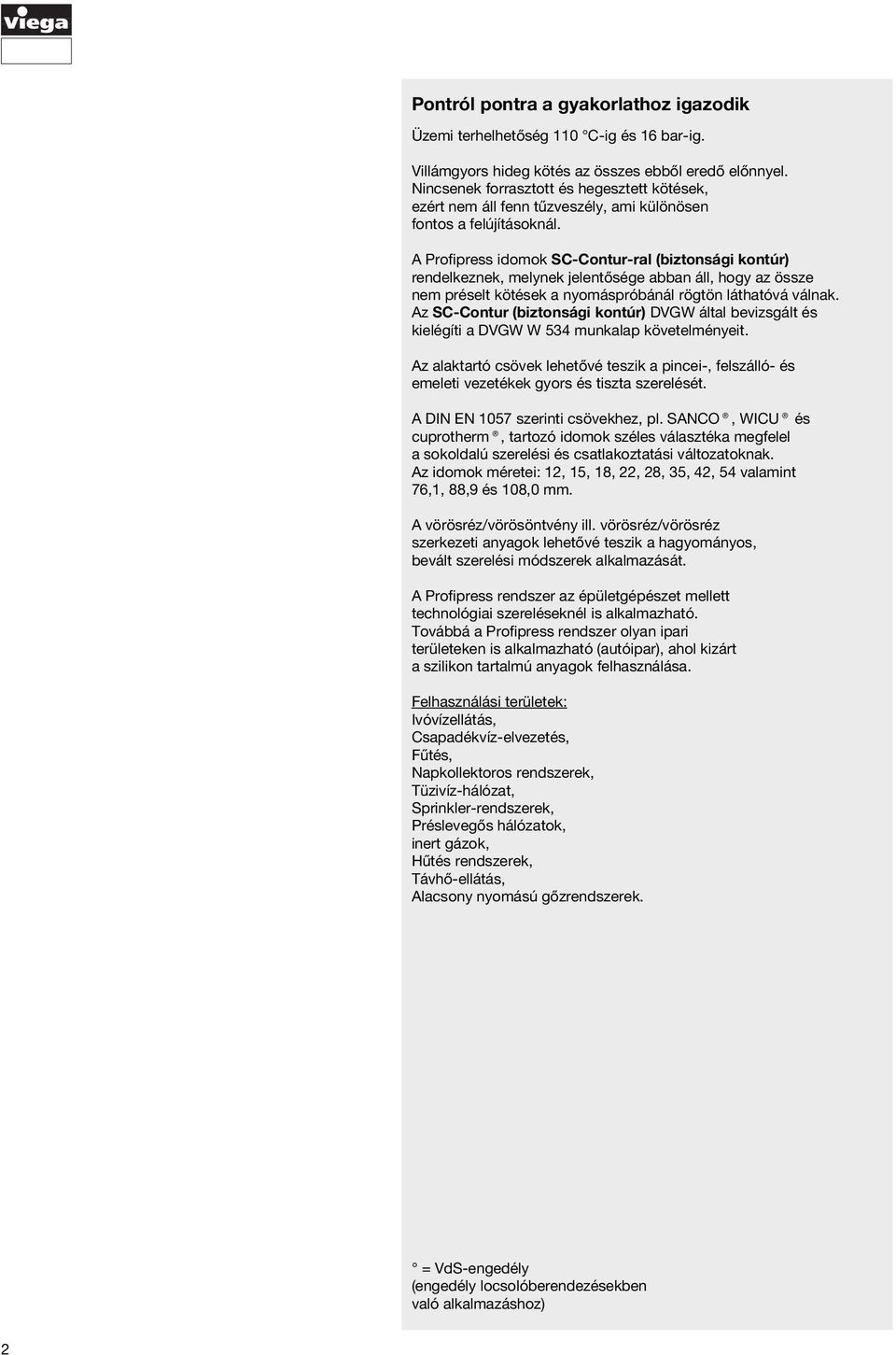

2 Pontról pontra a gyakorlathoz igazodik Üzemi terhelhetőség 110 C-ig és 16 bar-ig. Villámgyors hideg kötés az összes ebből eredő előnnyel. Nincsenek forrasztott és hegesztett kötések, ezért nem áll fenn tűzveszély, ami különösen fontos a felújításoknál. A Profipress idomok SC-Contur-ral (biztonsági kontúr) rendelkeznek, melynek jelentősége abban áll, hogy az össze nem préselt kötések a nyomáspróbánál rögtön láthatóvá válnak. Az SC-Contur (biztonsági kontúr) DVGW által bevizsgált és kielégíti a DVGW W 534 munkalap követelményeit. Az alaktartó csövek lehetővé teszik a pincei-, felszálló- és emeleti vezetékek gyors és tiszta szerelését. A DIN EN 1057 szerinti csövekhez, pl. SANCO, WICU és cuprotherm, tartozó idomok széles választéka megfelel a sokoldalú szerelési és csatlakoztatási változatoknak. Az idomok méretei: 12, 15, 18, 22, 28, 35, 42, 54 valamint 76,1, 88,9 és 108,0 mm. A vörösréz/vörösöntvény ill. vörösréz/vörösréz szerkezeti anyagok lehetővé teszik a hagyományos, bevált szerelési módszerek alkalmazását. A Profipress rendszer az épületgépészet mellett technológiai szereléseknél is alkalmazható. Továbbá a Profipress rendszer olyan ipari területeken is alkalmazható (autóipar), ahol kizárt a szilikon tartalmú anyagok felhasználása. Felhasználási területek: Ivóvízellátás, Csapadékvíz-elvezetés, Fűtés, Napkollektoros rendszerek, Tüzivíz-hálózat, Sprinkler-rendszerek, Préslevegős hálózatok, inert gázok, Hűtés rendszerek, Távhő-ellátás, Alacsony nyomású gőzrendszerek. = VdS-engedély (engedély locsolóberendezésekben való alkalmazáshoz) 2

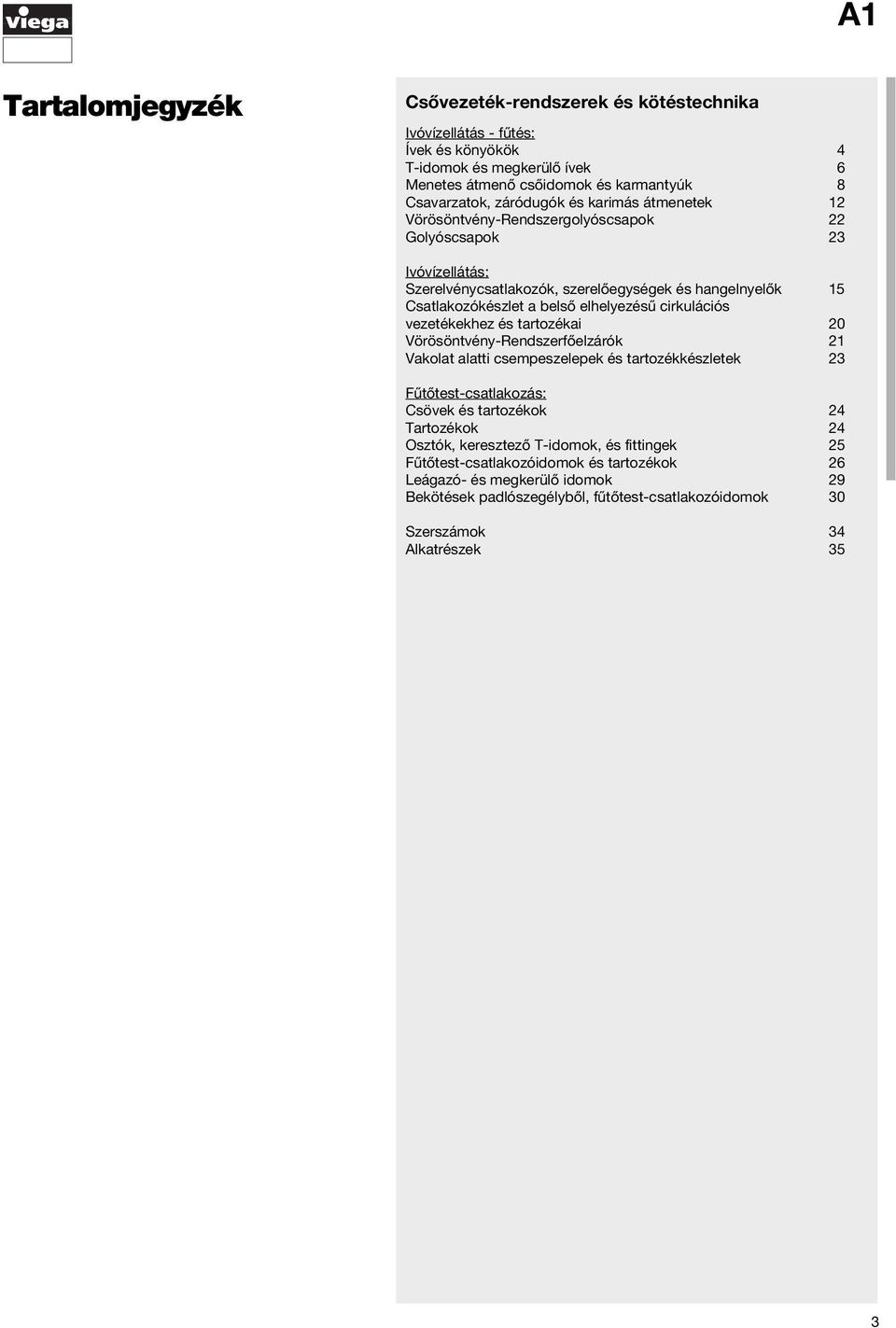

3 A1 Tartalomjegyzék Csővezeték-rendszerek és kötéstechnika Ivóvízellátás - fűtés: Ívek és könyökök 4 T-idomok és megkerülő ívek 6 Menetes átmenő csőidomok és karmantyúk 8 Csavarzatok, záródugók és karimás átmenetek 12 Vörösöntvény-Rendszergolyóscsapok 22 Golyóscsapok 23 Ivóvízellátás: Szerelvénycsatlakozók, szerelőek és hangelnyelők 15 Csatlakozókészlet a belső elhelyezésű cirkulációs vezetékekhez és tartozékai 20 Vörösöntvény-Rendszerfőelzárók 21 Vakolat alatti csempeszelepek és tartozékkészletek 23 Fűtőtest-csatlakozás: Csövek és tartozékok 24 Tartozékok 24 Osztók, keresztező T-idomok, és fittingek 25 Fűtőtest-csatlakozóidomok és tartozékok 26 Leágazó- és megkerülő idomok 29 Bekötések padlószegélyből, fűtőtest-csatlakozóidomok 30 Szerszámok 34 Alkatrészek 35 3

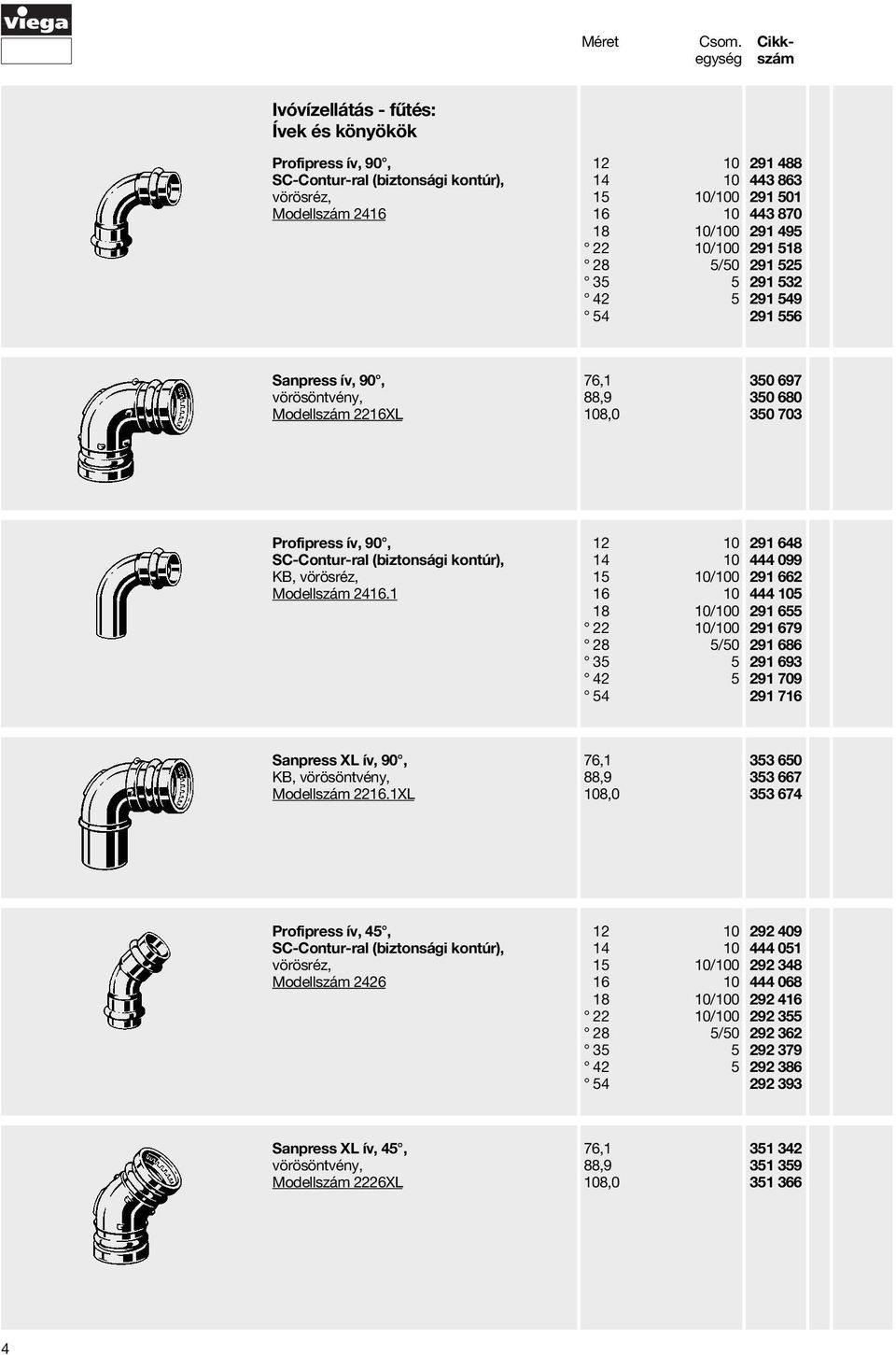

4 Ivóvízellátás - fűtés: Ívek és könyökök Profipress ív, 90, vörösréz, Modellszám / / / / Sanpress ív, 90, Modellszám 2216XL 76,1 88,9 108, Profipress ív, 90, KB, vörösréz, Modellszám / / / / Sanpress XL ív, 90, KB, Modellszám XL 76,1 88,9 108, Profipress ív, 45, vörösréz, Modellszám / / / / Sanpress XL ív, 45, Modellszám 2226XL 76,1 88,9 108,

5 A1 Profipress ív, 45, KB, vörösréz, Modellszám / / / / Sanpress XL ív, 45, KB, Modellszám XL 76,1 88,9 108, Sanpress-ív, 90, külső menettel, Modellszám x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x 1/ x 1/ x 3/ x 3/ x x 1 1/ x 1 1/2 54 x Sanpress bedugható könyök, 90, belső menettel, Modellszám x 1/ Sanpress könyök, 90, belső menettel, Modellszám x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x x 1/ x 3/ x x 1 1/ x 1 1/2 54 x

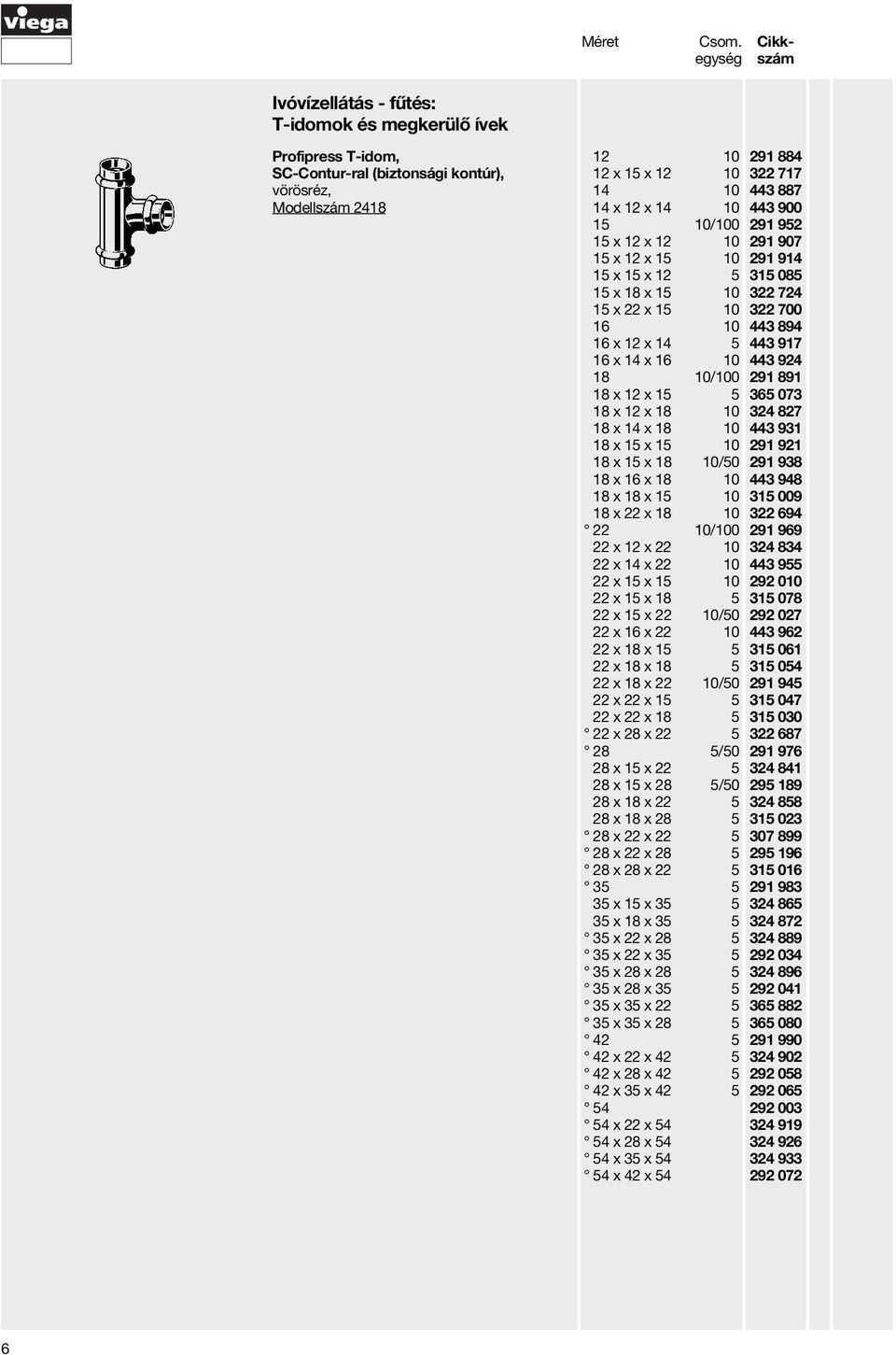

6 Ivóvízellátás - fűtés: T-idomok és megkerülő ívek Profipress T-idom, vörösréz, Modellszám x 15 x x 12 x / x 12 x x 12 x x 15 x x 18 x x 22 x x 12 x x 14 x / x 12 x x 12 x x 14 x x 15 x x 15 x 18 10/50 18 x 16 x x 18 x x 22 x / x 12 x x 14 x x 15 x x 15 x x 15 x 22 10/50 22 x 16 x x 18 x x 18 x x 18 x 22 10/50 22 x 22 x x 22 x x 28 x /50 28 x 15 x x 15 x 28 5/50 28 x 18 x x 18 x x 22 x x 22 x x 28 x x 15 x x 18 x x 22 x x 22 x x 28 x x 28 x x 35 x x 35 x x 22 x x 28 x x 35 x x 22 x x 28 x x 35 x x 42 x

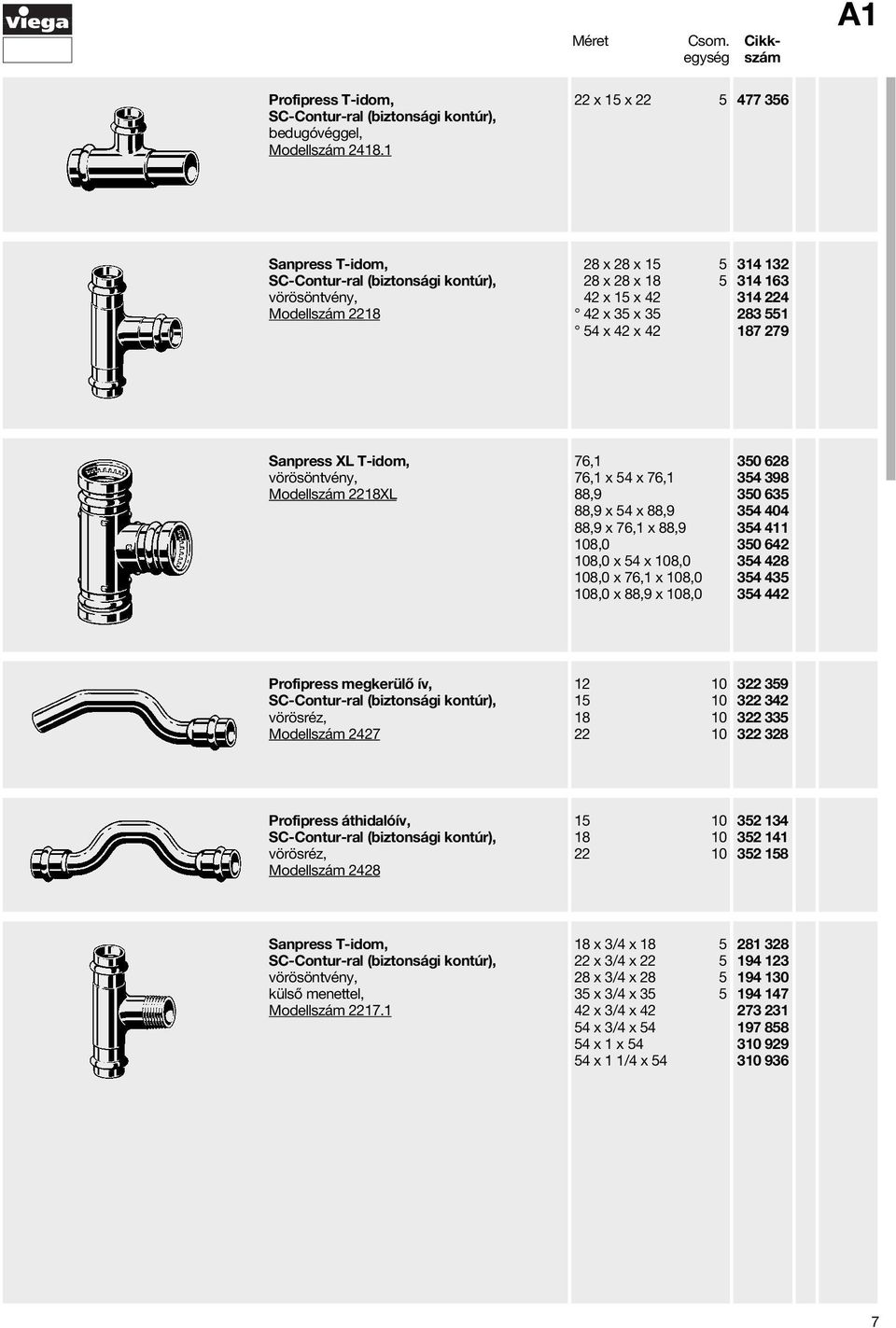

7 A1 Profipress T-idom, bedugóvéggel, Modellszám x 15 x Sanpress T-idom, Modellszám x 28 x x 28 x x 15 x x 35 x x 42 x Sanpress XL T-idom, Modellszám 2218XL 76,1 76,1 x 54 x 76,1 88,9 88,9 x 54 x 88,9 88,9 x 76,1 x 88,9 108,0 108,0 x 54 x 108,0 108,0 x 76,1 x 108,0 108,0 x 88,9 x 108, Profipress megkerülő ív, vörösréz, Modellszám Profipress áthidalóív, vörösréz, Modellszám Sanpress T-idom, külső menettel, Modellszám x 3/4 x x 3/4 x x 3/4 x x 3/4 x x 3/4 x x 3/4 x x 1 x x 1 1/4 x

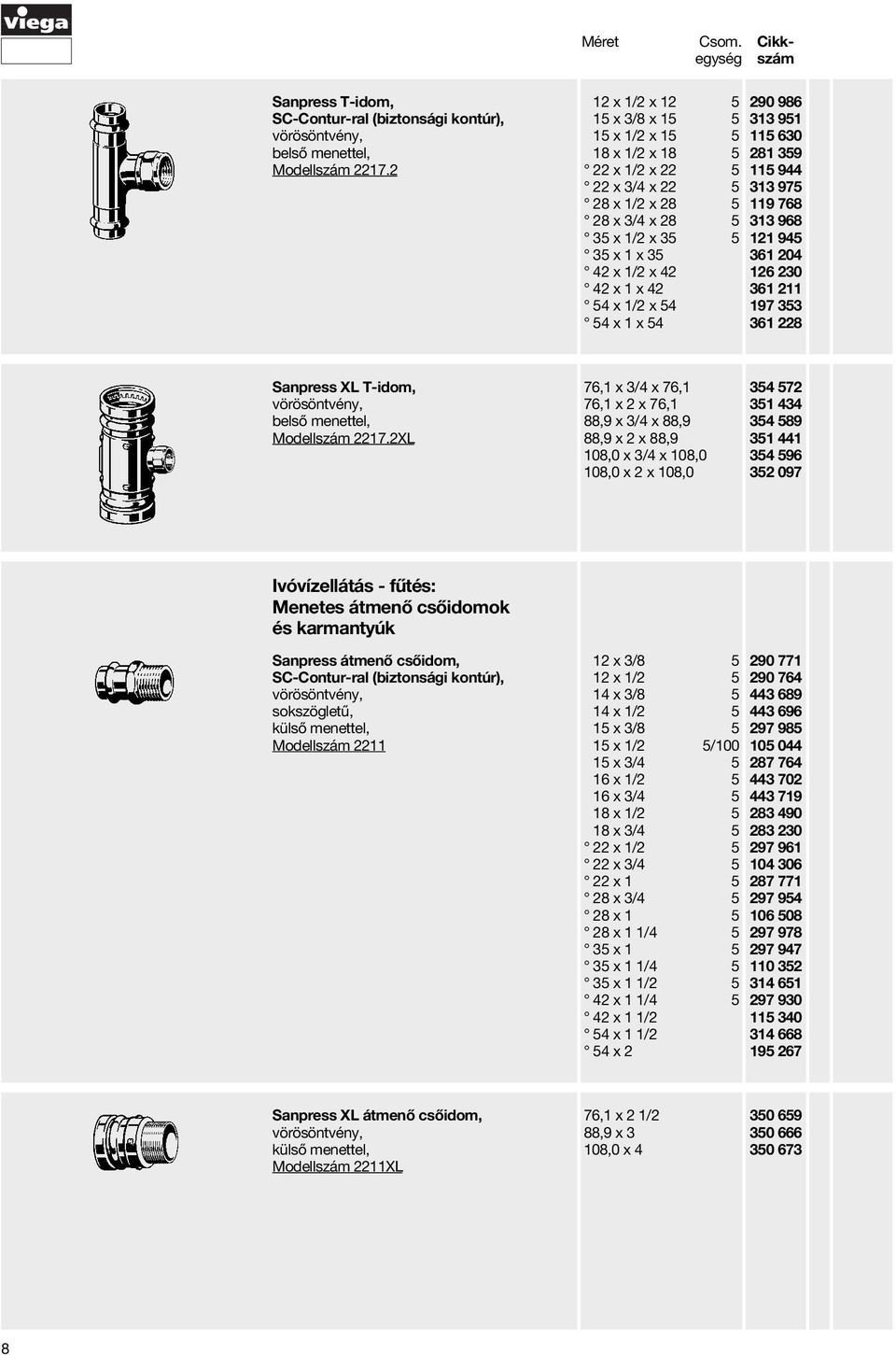

8 Sanpress T-idom, belső menettel, Modellszám x 1/2 x x 3/8 x x 1/2 x x 1/2 x x 1/2 x x 3/4 x x 1/2 x x 3/4 x x 1/2 x x 1 x x 1/2 x x 1 x x 1/2 x x 1 x Sanpress XL T-idom, belső menettel, Modellszám XL 76,1 x 3/4 x 76,1 76,1 x 2 x 76,1 88,9 x 3/4 x 88,9 88,9 x 2 x 88,9 108,0 x 3/4 x 108,0 108,0 x 2 x 108, Ivóvízellátás - fűtés: Menetes átmenő csőidomok és karmantyúk Sanpress átmenő csőidom, sokszögletű, külső menettel, Modellszám x 3/ x 1/ x 3/ x 1/ x 3/ x 1/2 5/ x 3/ x 1/ x 3/ x 1/ x 3/ x 1/ x 3/ x x 3/ x x 1 1/ x x 1 1/ x 1 1/ x 1 1/ x 1 1/2 54 x 1 1/2 54 x Sanpress XL átmenő csőidom, külső menettel, Modellszám 2211XL 76,1 x 2 1/2 88,9 x 3 108,0 x

9 A1 Sanpress átmenő csőidom, sokszögletű, belső menettel, Modellszám x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x x 1/ x 3/ x x 1 1/ x 3/ x x 1 1/ x 1 1/4 42 x 1 1/2 54 x 1 1/2 54 x Sanpress átmenő csőidom, külső menettel, Modellszám x 1/ x 3/ x x 1 1/ x 1 1/2 54 x Profipress tolókarmantyú, vörösréz, ütköző nélkül, Modellszám Sanpress átmenő csőidom, belső menettel, Modellszám x 1/ x 1/ x 1/ Sanpress átmenő csőidom, belső menettel, hangszigetelt, Modellszám x 1/ x 1/ x 1/ Sanpress bedugó idom, sokszögletű, külső menettel, Modellszám x 1/ x 1/ x 1/ x 3/ x 1/ x 3/ x x 1 1/ x 1 1/

10 Sanpress átmenő csőidom, külső menettel, Modellszám x 1/ x 3/ x x 1 1/ x 1 1/2 54 x Sanpress bedugó idom, sokszögletű, belső menettel, Modellszám x 1/ x 1/ x 1/ x 3/ x 1/ x 3/ x 3/ x x x 1 1/ x 1 1/2 54 x Profipress karmantyú, vörösréz, Modellszám / / Sanpress XL karmantyú, Modellszám 2215XL 76,1 88,9 108, Sanpress karmantyú, szűkített, Modellszám NC 15 x x x A 14 mm-es préskötést 15 mm-es préspofával, a 16 mm-es préskötést pedig 18 mm-es préspofával kell elkészíteni! Profipress karmantyú, vörösréz, szűkített, Modellszám x x x x x x x x Sanpress tolókarmantyú, Modellszám

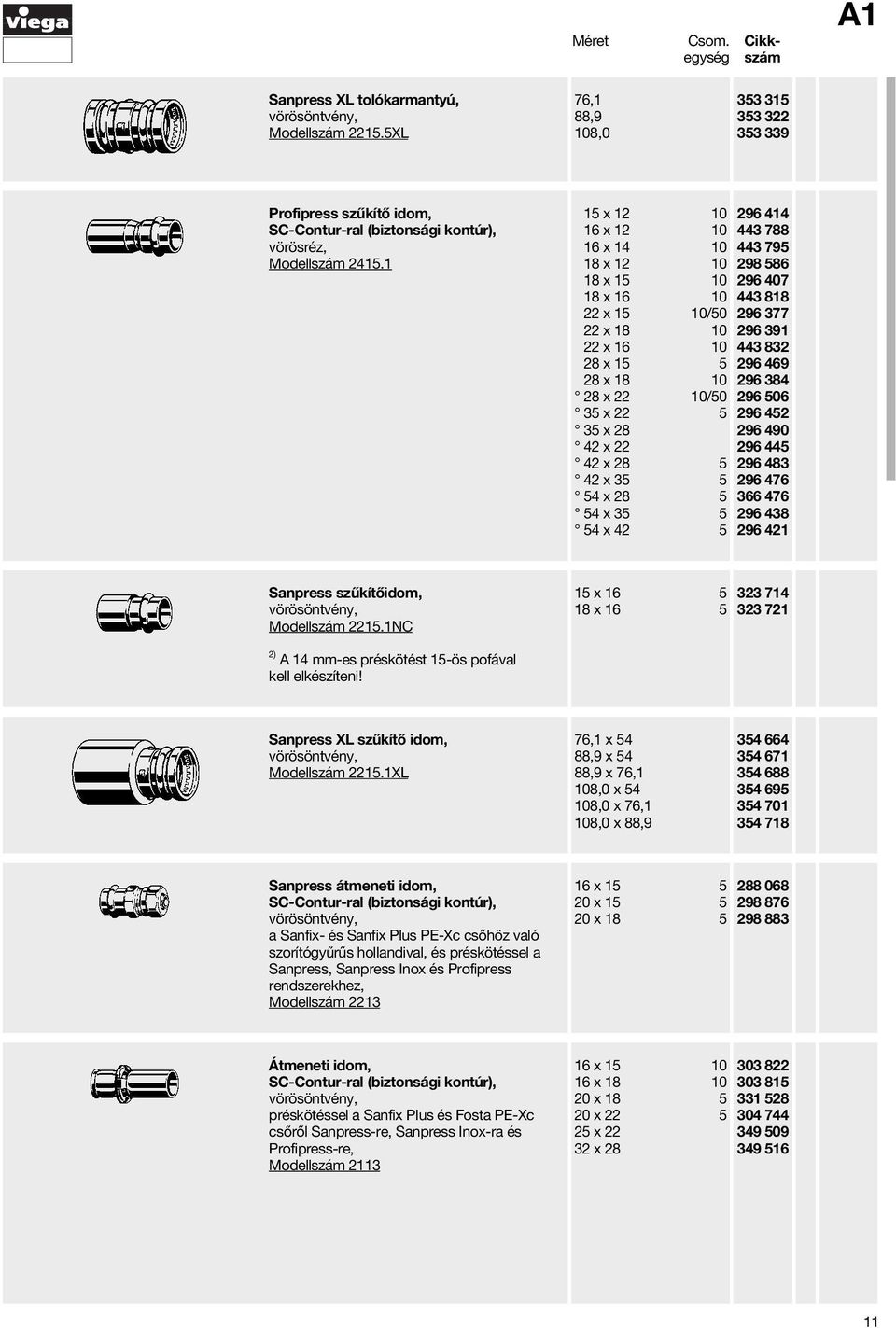

11 A1 Sanpress XL tolókarmantyú, Modellszám XL 76,1 88,9 108, Profipress szűkítő idom, vörösréz, Modellszám x x x x x x x 15 10/50 22 x x x x x 22 10/50 35 x x x x x x x x Sanpress szűkítőidom, Modellszám NC 15 x x ) A 14 mm-es préskötést 15-ös pofával kell elkészíteni! Sanpress XL szűkítő idom, Modellszám XL 76,1 x 54 88,9 x 54 88,9 x 76,1 108,0 x ,0 x 76,1 108,0 x 88, Sanpress átmeneti idom, a Sanfix- és Sanfix Plus PE-Xc csőhöz való szorítógyűrűs hollandival, és préskötéssel a Sanpress, Sanpress Inox és Profipress rendszerekhez, Modellszám x x x Átmeneti idom, préskötéssel a Sanfix Plus és Fosta PE-Xc csőről Sanpress-re, Sanpress Inox-ra és Profipress-re, Modellszám x x x x x x

12 Sanpress átmeneti idom, préskötéssel a Sanfix Plus és Fosta PE-Xc csőről Sanpress-re, Sanpress Inox-ra és Profipress-re, Modellszám 2213P 16 x x x x x Ivóvízellátás - fűtés: Csavarzatok, záródugók és karimás átmenetek Sanpress csavarzat, lapos tömítésű, Modellszám Sanpress csavarzat, lapos tömítésű, belső menettel, Modellszám x 1/ x 1/ x 3/ x 1/ x 3/ x 3/ x x 3/ x x 1 1/ x 1 1/2 54 x Sanpress csavarzat, lapos tömítésű, külső menettel, Modellszám x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x 1/ x 3/ x x 3/ x x 1 1/ x 1 1/2 54 x Sanpress könyök csavarzat, lapos tömítésű, belső menettel, Modellszám x 1/ x 1/ x 1/ x 3/ x 3/ x x x 1 1/ x 1 1/2 54 x

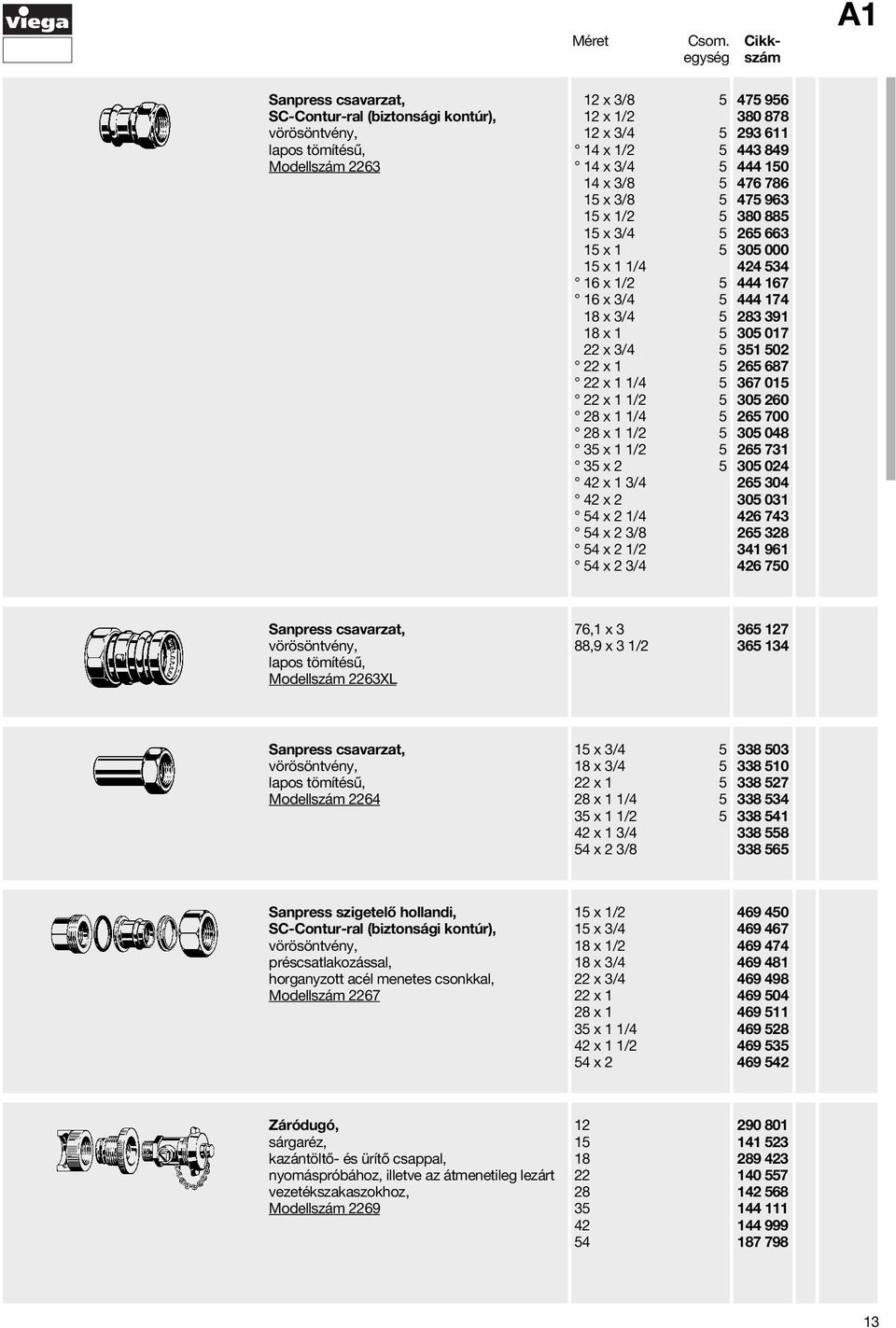

13 A1 Sanpress csavarzat, lapos tömítésű, Modellszám x 3/ x 1/2 12 x 3/ x 1/ x 3/ x 3/ x 3/ x 1/ x 3/ x x 1 1/4 16 x 1/ x 3/ x 3/ x x 3/ x x 1 1/ x 1 1/ x 1 1/ x 1 1/ x 1 1/ x x 1 3/4 42 x 2 54 x 2 1/4 54 x 2 3/8 54 x 2 1/2 54 x 2 3/ Sanpress csavarzat, lapos tömítésű, Modellszám 2263XL 76,1 x 3 88,9 x 3 1/ Sanpress csavarzat, lapos tömítésű, Modellszám x 3/ x 3/ x x 1 1/ x 1 1/ x 1 3/4 54 x 2 3/ Sanpress szigetelő hollandi, préscsatlakozással, horganyzott acél menetes csonkkal, Modellszám x 1/2 15 x 3/4 18 x 1/2 18 x 3/4 22 x 3/4 22 x 1 28 x 1 35 x 1 1/4 42 x 1 1/2 54 x Záródugó, sárgaréz, kazántöltő- és ürítő csappal, nyomáspróbához, illetve az átmenetileg lezárt vezetékszakaszokhoz, Modellszám

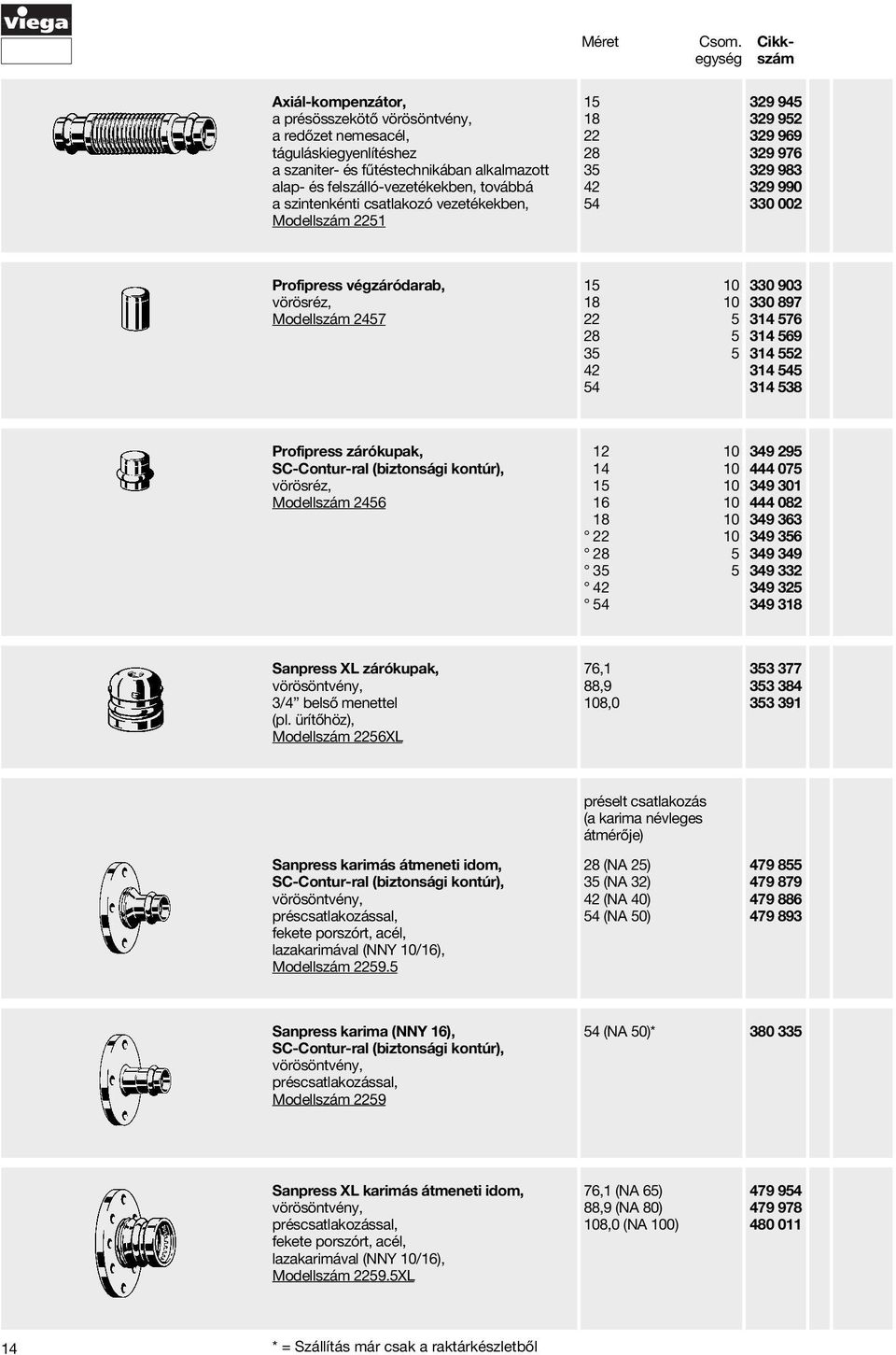

14 Axiál-kompenzátor, a présösszekötő a redőzet nemesacél, táguláskiegyenlítéshez a szaniter- és fűtéstechnikában alkalmazott alap- és felszálló-vezetékekben, továbbá a szintenkénti csatlakozó vezetékekben, Modellszám Profipress végzáródarab, vörösréz, Modellszám Profipress zárókupak, vörösréz, Modellszám Sanpress XL zárókupak, 3/4 belső menettel (pl. ürítőhöz), Modellszám 2256XL 76,1 88,9 108, Sanpress karimás átmeneti idom, préscsatlakozással, fekete porszórt, acél, lazakarimával (NNY 10/16), Modellszám préselt csatlakozás (a karima névleges átmérője) 28 (NA 25) 35 (NA 32) 42 (NA 40) 54 (NA 50) Sanpress karima (NNY 16), préscsatlakozással, Modellszám (NA 50)* Sanpress XL karimás átmeneti idom, préscsatlakozással, fekete porszórt, acél, lazakarimával (NNY 10/16), Modellszám XL 76,1 (NA 65) 88,9 (NA 80) 108,0 (NA 100) * = Szállítás már csak a raktárkészletből

15 A1 Sanpress XL karima (NNY 16), belső menettel, Modellszám XL menetes csatlakozás (a karima névleges átmérője) 2 1/2 (NA 65) 3 (NA 80) 4 (NA 100) Tartozékkészlet, a és XL modellszámú laza karimával való karimás kötésre, mely a következőket tartalmazza: csavarok, alátétek, és csavaranyák, horganyzott acélból, Modellszám x M ,1 x M16 88,9/108,0 x M Tartozékkészlet, karimás kötéshez, amely a következőkből áll: M12 illetve M16 csavarszárak, alátétek és csavaranyák nemesacélból, Modellszám /76,1 x M16* Tömítés, azbesztmentes AFM 34-ből, a NNY 16-os karimához való, Modellszám Tömítés, AFM 34 azbesztmentes anyagból készült, a Viega karimához (NNY 16) alkalmazható, Modellszám XL 76, , , Ivóvízellátás: Szerelvénycsatlakozók, szerelőek és hangelnyelők Sanpress falikorong, rövidíthető, hosszú csatlakozókönyökkel, Modellszám x 1/2 x 45 5/ Sanpress falikorong, Modellszám x 1/ x 1/ x 1/2 5/ x 1/ x 1/2 5/50 18 x 3/ x 1/ x 3/ * = Szállítás már csak a raktárkészletből 15

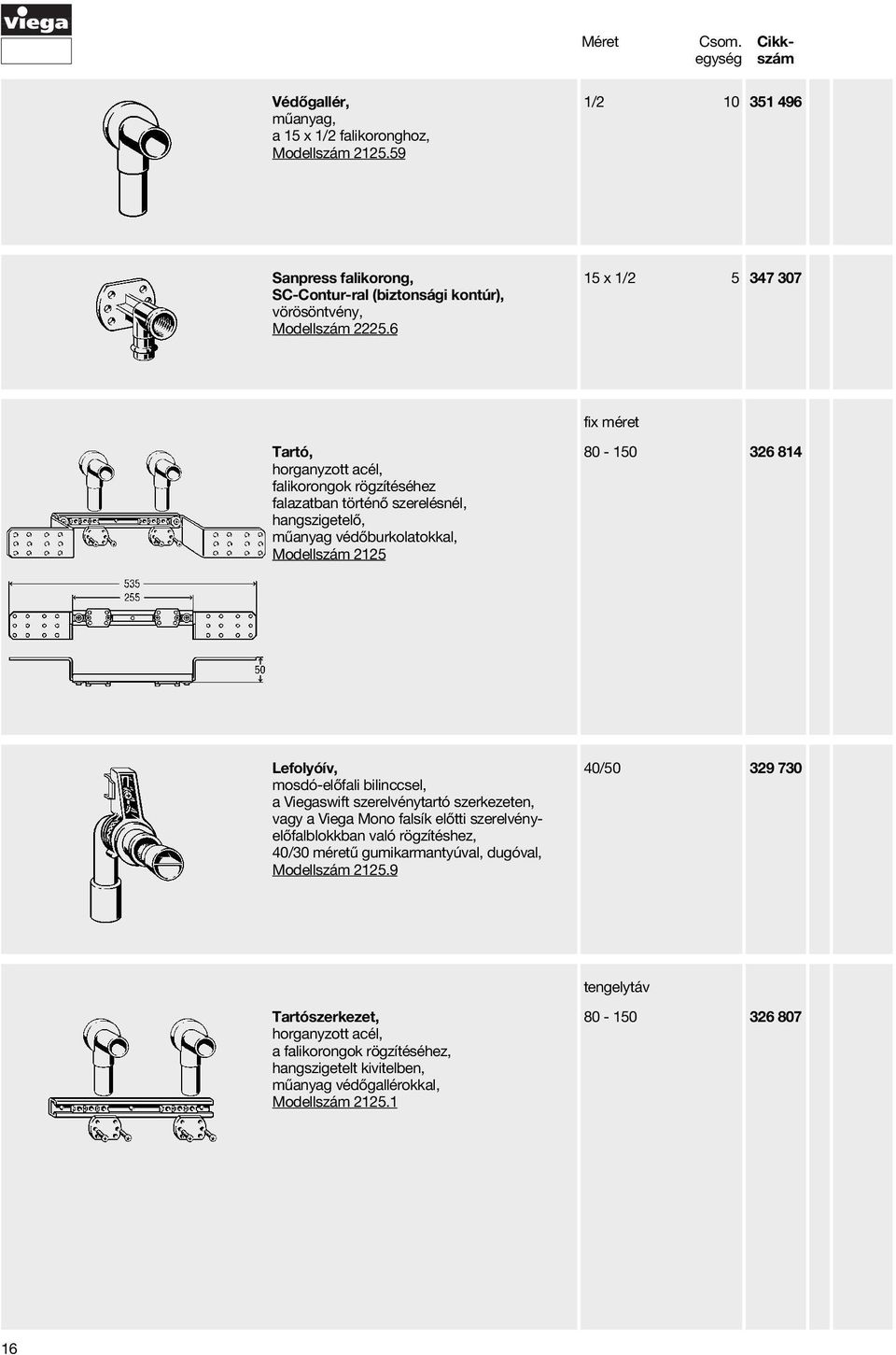

16 Védőgallér, műanyag, a 15 x 1/2 falikoronghoz, Modellszám / Sanpress falikorong, Modellszám x 1/ fix méret Tartó, horganyzott acél, falikorongok rögzítéséhez falazatban történő szerelésnél, hangszigetelő, műanyag védőburkolatokkal, Modellszám Lefolyóív, mosdó-előfali bilinccsel, a Viegaswift szerelvénytartó szerkezeten, vagy a Viega Mono falsík előtti szerelvényelőfalblokkban való rögzítéshez, 40/30 méretű gumikarmantyúval, dugóval, Modellszám / tengelytáv Tartószerkezet, horganyzott acél, a falikorongok rögzítéséhez, hangszigetelt kivitelben, műanyag védőgallérokkal, Modellszám

17 A1 Sanpress falátvezetés, könyök, szerelőkészlettel, Modellszám x 1/2 x 3/4 x x 1/2 x 3/4 x x 1/2 x 3/4 x x 1/2 x 3/4 x Sanpress falátvezetés, egyenes, szerelőkészlettel, Modellszám x 1/2 x 3/4 x Sanpress falátvezetés, könyök, Modellszám x 3/8 x 3/4 x x 1/2 x 3/4 x x 1/2 x 3/4 x x 1/2 x 3/4 x x 1/2 x 3/4 x Sanpress falátvezetés, egyenes, Modellszám x 1/2 x 3/4 x Elfordulás elleni biztosítás, horganyzott acél, faláttörésekhez, Modellszám Szerelőkészlet, falátvezetésekhez, Modellszám /

18 Sanpress szerelő, rövidíthető, hosszú vörösöntvény könyökökkel, egyenes tartóval csatlakozókönyökök x fix méretek Modellszám x 1/2 x 45 x 150/200 Modellszám x 1/2 x 45 x 80/ Sanpress szerelő, rövid, vörösöntvény könyökökkel, hajlított tartóval Modellszám x 1/2 x Modellszám EX 12 x 3/8 x Sanpress szerelő, rövid, vörösöntvény könyökökkel, egyenes tartóval Modellszám x 1/2 x Modellszám x 3/8 x Sanpress szerelő, rövid, vörösöntvény könyökökkel, hajlított tartóval, Modellszám x 1/2 x Sanpress szerelő, rövid, vörösöntvény könyökökkel, egyenes tartóval, Modellszám x 1/2 x

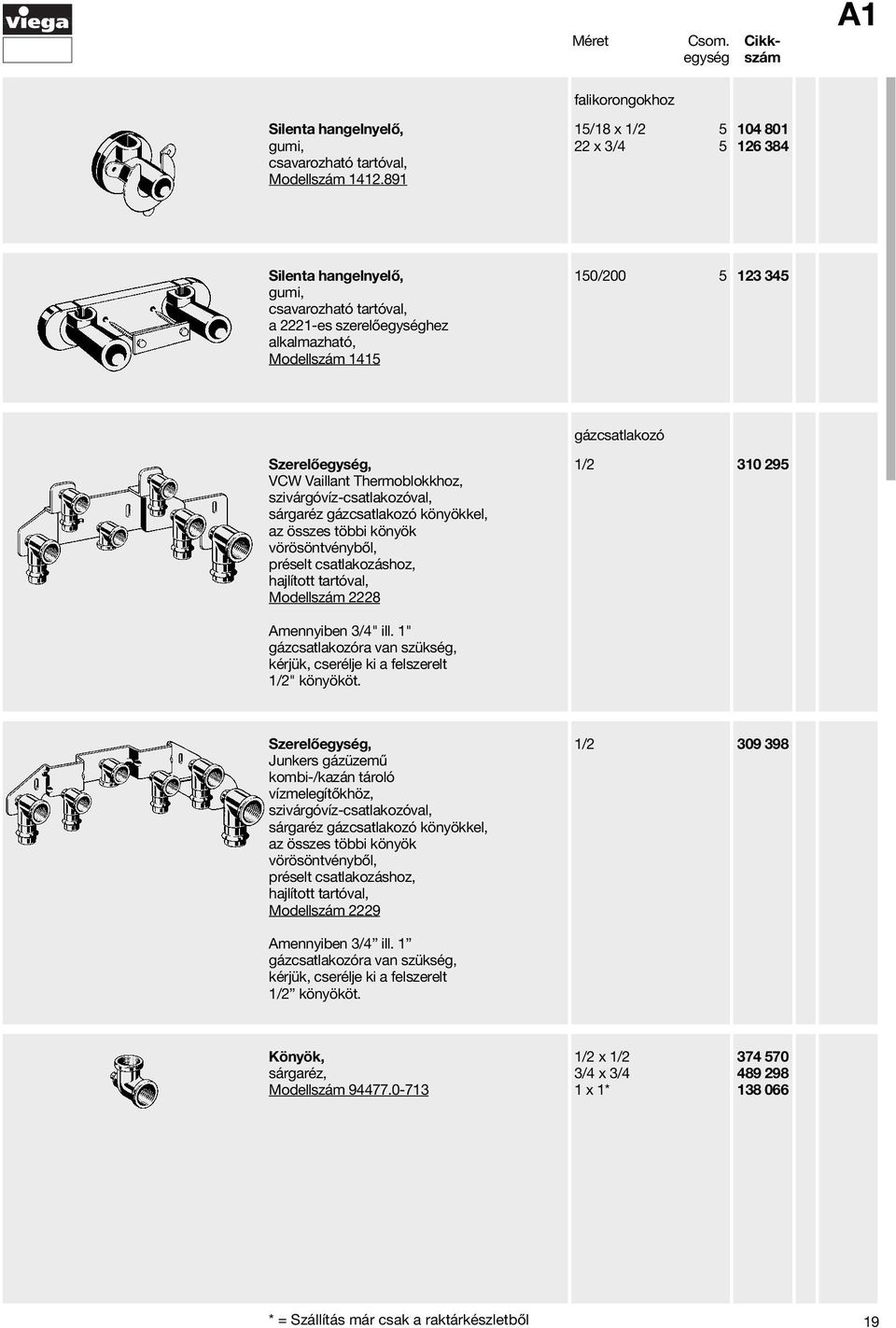

19 A1 falikorongokhoz Silenta hangelnyelő, gumi, csavarozható tartóval, Modellszám /18 x 1/ x 3/ Silenta hangelnyelő, gumi, csavarozható tartóval, a 2221-es szerelőhez alkalmazható, Modellszám / gázcsatlakozó Szerelő, VCW Vaillant Thermoblokkhoz, szivárgóvíz-csatlakozóval, sárgaréz gázcsatlakozó könyökkel, az összes többi könyök vörösöntvényből, préselt csatlakozáshoz, hajlított tartóval, Modellszám / Amennyiben 3/4" ill. 1" gázcsatlakozóra van szükség, kérjük, cserélje ki a felszerelt 1/2" könyököt. Szerelő, Junkers gázüzemű kombi-/kazán tároló vízmelegítőkhöz, szivárgóvíz-csatlakozóval, sárgaréz gázcsatlakozó könyökkel, az összes többi könyök vörösöntvényből, préselt csatlakozáshoz, hajlított tartóval, Modellszám / Amennyiben 3/4 ill. 1 gázcsatlakozóra van szükség, kérjük, cserélje ki a felszerelt 1/2 könyököt. Könyök, sárgaréz, Modellszám /2 x 1/2 3/4 x 3/4 1 x 1* * = Szállítás már csak a raktárkészletből 19

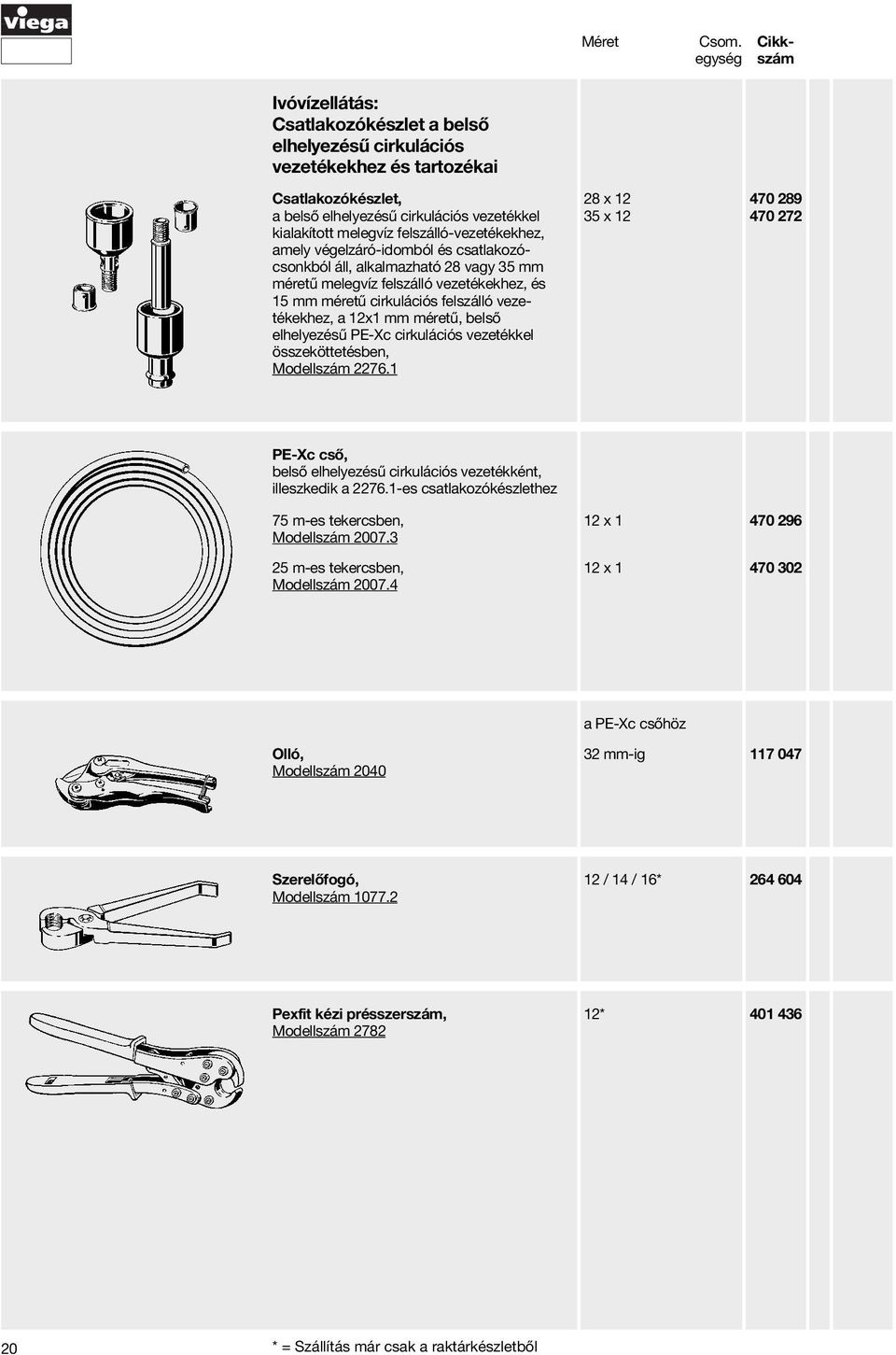

20 Ivóvízellátás: Csatlakozókészlet a belső elhelyezésű cirkulációs vezetékekhez és tartozékai Csatlakozókészlet, a belső elhelyezésű cirkulációs vezetékkel kialakított melegvíz felszálló-vezetékekhez, amely végelzáró-idomból és csatlakozócsonkból áll, alkalmazható 28 vagy 35 mm méretű melegvíz felszálló vezetékekhez, és 15 mm méretű cirkulációs felszálló vezetékekhez, a 12x1 mm méretű, belső elhelyezésű PE-Xc cirkulációs vezetékkel összeköttetésben, Modellszám x x PE-Xc cső, belső elhelyezésű cirkulációs vezetékként, illeszkedik a es csatlakozókészlethez 75 m-es tekercsben, Modellszám m-es tekercsben, Modellszám x x a PE-Xc csőhöz Olló, Modellszám mm-ig Szerelőfogó, Modellszám / 14 / 16* Pexfit kézi présszerszám, Modellszám * * = Szállítás már csak a raktárkészletből

21 A1 Ivóvízellátás: Vörösöntvény-Rendszerfőelzárók Easytop ferdeülésű szelep (szabadáramlású szelep), Viega préscsatlakozásokkal, a szelepház és szelep-felsőrész a DIN szerinti vörösöntvényből, a szelepülés nemesacélból készül, az orsófordulat jelzésével és nyitva/zárva helyzetjelzéssel, a kézikerék cserélhető, zöld/piros közegjelzéssel, ürítő dugóval, üzemi nyomás: 16 bar (NNY 16), üzemi hőmérséklet: 90 C, DIN-DVGW által bevizsgált, Modellszám szelep névleges mérete (menetes csatlakozás) Easytop ferdeülésű szelep (szabadáramlású szelep), az ISO 228 szerinti hengeres külső menettel, a lapos tömítésű hollandikhoz, a szelepház és szelep-felsőrész a DIN szerinti vörösöntvényből, a szelepülés nemesacélból készül, az orsófordulat jelzésével és nyitva/zárva helyzetjelzéssel, a kézikerék cserélhető, zöld/piros közegjelzéssel, ürítő dugóval, üzemi nyomás: 16 bar (NNY 16), üzemi hőmérséklet: 90 C, DIN-DVGW által bevizsgált, Modellszám NA 15 (3/4) 5 NA 20 (1) 5 NA 25 (1 1/4) 5 NA 32 (1 1/2) NA 40 (1 3/4) NA 50 (2 3/8) Easytop kombinált ferdeülésű szelep (szabadáramlású szelep visszacsapóval), Viega préscsatlakozásokkal, a szelepház és szelep-felsőrész a DIN szerinti vörösöntvényből, a szelepülés nemesacélból készül, az orsófordulat jelzésével és nyitva/zárva helyzetjelzéssel, a kézikerék cserélhető, zöld/piros közegjelzéssel, ürítő dugóval, üzemi nyomás: 16 bar (NNY 16), üzemi hőmérséklet: 90 C, DIN-DVGW által bevizsgált, Modellszám

22 szelep névleges mérete (menetes csatlakozás) Easytop kombinált ferdeülésű szelep (szabadáramlású szelep visszacsapóval), az ISO 228 szerinti hengeres külső menettel, a lapos tömítésű hollandikhoz, a szelepház és szelep-felsőrész a DIN szerinti vörösöntvényből, a szelepülés nemesacélból készül, az orsófordulat jelzésével és nyitva/zárva helyzetjelzéssel, a kézikerék cserélhető, zöld/piros közegjelzéssel, ürítő dugóval, üzemi nyomás: 16 bar (NNY 16), üzemi hőmérséklet: 90 C, DIN-DVGW által bevizsgált, Modellszám NA 15 (3/4) 5 NA 20 (1) 5 NA 25 (1 1/4) 5 NA 32 (1 1/2) NA 40 (1 3/4) NA 50 (2 3/8) Easytop visszacsapó szelep, Viega préscsatlakozókkal, a szelepház és szelep-felsőrész a DIN szerinti vörösöntvényből, a szelepülés nemesacélból készül, mérőcsonkkal és ürítő dugóval, üzemi nyomás: 16 bar (NNY 16), üzemi hőmérséklet: 90 C, DIN-DVGW által bevizsgált, Modellszám Easytop visszacsapó szelep, az ISO 228 szerinti hengeres külső menettel, a szelepház és szelep-felsőrész a DIN szerinti vörösöntvényből, a szelepülés nemesacélból készül, mérőcsonkkal és ürítő dugóval, üzemi nyomás: 16 bar (NNY 16), üzemi hőmérséklet 90 C, DIN-DVGW által bevizsgált, Modellszám NA 15 (3/4) 5 NA 20 (1) 5 NA 25 (1 1/4) 5 NA 32 (1 1/2) NA 40 (1 3/4) NA 50 (2 3/8) Ürítőszelep, kézikerékkel és oldalsó kifolyással, a vörösöntvényből készült Viega ferdeülésű szelepekhez illeszkedik, Modellszám / Ivóvízellátás - fűtés: Vörösöntvény- Rendszergolyóscsapok Gömbcsap Viega préscsatlakozóval, a szelepház DIN szerint, üzemi nyomás: 16 bar (NNY 16), üzemi hőmérséklet: 90 C, Modellszám

23 A1 Ivóvízellátás: Vakolat alatti csempeszelepek és tartozékkészletek Vakolat alatti szabadáramlású csempeszelep, Viega préscsatlakozással, felsőrésszel, védősapkával, a szintenkénti lezárásokhoz, és/vagy karbantartási célból, Modellszám Vakolat alatti szabadáramlású csempeszelep, mindkét oldalon belső menettel, felsőrésszel, védősapkával, a szintenkénti lezárásokhoz, és/vagy karbantartási célból, Modellszám /2 3/ Vakolat alatti átmeneti csempeszelep, Viega préscsatlakozással, felsőrésszel, védősapkával, Modellszám Tartozékkészlet, takarórózsával, faltömítéssel és fogantyúval, beépítési mélység mm, illeszkedik az átmeneti csempeszelephez és a szabadáramlású csempeszelephez, Modellszám 2236 krómozott/kék krómozott/piros Ivóvízellátás - fűtés: Golyóscsapok Gömbcsap, mindkét oldalon belső menettel, DIN-DVGW vizsgálati jellel ellátott, Modellszám /2 3/ Gömbcsap, DIN-DVGW vizsgálati jellel ellátva, Modellszám

24 Fűtőtest-csatlakozás: Csövek és tartozékok Profipress-therm cső, fűtőtestek bekötéséhez, a DIN EN 1057 szerint, RAL minőségi jellel, fehér, sima burkolattal, RAL 9016 szerinti, tekercsben szállított cső, szilárdsági fokozata: R 200 (lágy), 50 m-es tekercsben, Modellszám x 0,7* 50 m x 0,8* 50 m Profipress-therm cső, szálakban szállított cső, szilárdsági fokozat: R 290 (kemény), 5 m-es szálban, Modellszám x 0,8* 5 m A Profipress-therm csövek használata a gáz- és vízvezeték-szereléseknél nem megengedett! Hajlítórugó, Modellszám belső* 15 belső* Fűtőtest-csatlakozás: Tartozékok Poliuretán szigetelőlemez, mindkét oldalon alumínium kasírozással, λ = 0,025 W/m x K, maximum 4 fűtőtest-bekötővezeték fektetésére fűtetlen pincék, külső levegő, vagy talaj feletti födémen, Modellszám x 150 x * = Szállítás már csak a raktárkészletből

25 A1 Fűtőtest-csatlakozás: Osztók, keresztező T-idomok, és fittingek Sanpress (esztrichbe építhető) osztó, 22 x 10 x x 12 x x 15 x 22 a nem hozzáférhető területeken való beépítésre, elkerüli a csővezetékek keresztezését, szigetelő-dobozzal, magasság: 50 mm, hossz: 100 mm, szélesség: 160 mm, Modellszám Sanpress keresztező T-idom, 15 x 15 x x 15 x 18 két részből áll, 22 x 15 x 22 vezetékek keresztezéséhez, 22 x 18 x 22 a megfelelő szerkezeti magasságok megtartása mellett, szigetelődobozzal, magasság: 50 mm, hossz: 160 mm, szélesség: 160 mm, Modellszám Sanpress keresztező T-idom, 15 x 12 x 15* 18 x 12 x 18* vezetékek keresztezéséhez, a megfelelő szerkezeti magasságok megtartása mellett, szigetelődobozzal, magasság: 50 mm, hossz: 155 mm, szélesség: 150 mm, Modellszám Sanpress keresztező T-idom, 15 x 12 x 15* 18 x 12 x 18* szigetelődoboz nélkül, vezetékek keresztezéséhez, a megfelelő szerkezeti magasságok megtartása mellett, Modellszám Szigetelődoboz, illeszkedik az összes Profipress, Sanpress keresztező T-idomhoz, Modellszám x 150 x * = Szállítás már csak a raktárkészletből 25

26 Sanpress keresztező T-idom, vezetékek egy síkban történő keresztezéséhez, a csővezeték irányának megtartása mellett, Modellszám x 12 x x 15 x x 12 x x 15 x x 12 x x 15 x Fűtőtest-csatlakozás: Fűtőtest-csatlakozóidomok és tartozékok Adapterkészlet, 1/2" belső menetes szelepes fűtőtest fűtőtest-csatlakozó idomának csatlakoztatására, önmagát tömítő kivitelben, Modellszám /2 x 3/ Adapterkészlet, 3/4" külső menetes, szelepes fűtőtest fűtőtest-csatlakozó idomának csatlakoztatására, Modellszám Csatlakozó idom, szelepes fűtőtesthez, átmeneti kivitelben, nikkelezett, lezárható, Modellszám /4 x Csatlakozó idom, szelepes fűtőtesthez, sarok kivitelben, nikkelezett, lezárható, Modellszám /4 x Csatlakozó idom, szelepes fűtőtesthez, egyenes kivitelben, nikkelezett, lezárható, átállítható kétcsövesről egycsöves rendszerre, Modellszám /4 x Csatlakozó idom, szelepes fűtőtesthez, sarok kivitelben, nikkelezett, lezárható, átállítható kétcsövesről egycsöves rendszerre, Modellszám /4 x Hollandi, nikkelezett, vörösréz- és acélcsőhöz, Modellszám

27 A1 Adapterkészlet, szelepes fűtőtesthez, belső menettel, Modellszám / Adapterkészlet, szelepes fűtőtesthez, külső menettel, Modellszám / Csatlakozó idom, a fűtőtest-csatlakozóblokkhoz illeszkedik, nikkelezve, lezárható kivitelben, hollandikkal, Modellszám Fűtőtest-csatlakozóblokk, nemesacél csőből, 15 mm-es méretben, szigetelő-dobozzal, falból kiálló fűtőtest-csatlakozásként, az összes vakoló-, burkoló-, esztrich- és festő munka befejezése utáni fűtőtest szereléshez, Modellszám csatlakozási magasság

28 Sanpress karmantyú, Modellszám ) A 10 mm-es préskötést 12-es pofával kell elkészíteni! Profipress karmantyú, vörösréz, Modellszám / Sanpress karmantyú, szűkített Modellszám x Modellszám x ) A 10 mm-es préskötést 12-es pofával kell elkészíteni! Profipress karmantyú, vörösréz, szűkített, Modellszám x x x Sanpress szűkítő idom, Modellszám x Sanpress szűkítőidom, Modellszám NC 15 x x x ) A 14 mm-es préskötést 15-ös pofával kell elkészíteni! Profipress szűkítő idom, vörösréz, Modellszám ) Ez a termék nem feltétlenül rendelkezik SC-Contur-ral (biztonsági kontúr). Csak azok rendelkeznek, melyeken látható a biztonsági kontúr zöld megkülönböztető jelzése. 14 x x x x x x x 15 10/50 22 x Profipress átmeneti idom, préskötéssel a Viegatherm P PE-Xc csőről Profipress-re, Modellszám P 14 x 15* x 15* * = Szállítás már csak a raktárkészletből

29 A1 Fűtőtest-csatlakozás: Leágazó- és megkerülő idomok Sanpress keresztező idom, Modellszám x x x x Sanpress keresztező idom, 24, a felszálló vezetékek megkerüléséhez, a 2427 modellszámú megkerülő ívhez illeszkedően, Modellszám x x Profipress megkerülő ív, vörösréz, Modellszám

30 Fűtőtest-csatlakozás: Bekötések padlószegélyből, fűtőtest-csatlakozóidomok Fűtőtest-csatlakozó idom padlószegélyből, nikkelezve, szelepes radiátor csatlakozásra alatta lévő csatlakozással, jobbról, vagy balról, 1/2" x 15 mm-es hollandikkal Modellszám 2277RE* 1/2 x 15 jobb Modellszám 2277LI* 1/2 x 15 bal *Figyelem: Az adatok arra az esetre vonatkoznak, amikor a felső vezeték az előremenő, az alsó pedig a visszatérő! Sanpress összekötő adapter, illeszkedik a 2277 modellszámú, fűtőtest-csatlakozóidomhoz préscsatlakozással, Modellszám Sanpress összekötő adapter, illeszkedik a 2277 modellszámú, fűtőtest-csatlakozóidomhoz préscsatlakozással, hosszú betolási mélységgel, Modellszám Összekötő adapter, végelzáró idomként, illeszkedik a 2277 modellszámú padlószegélyből történő fűtőtest-csatlakozóidomhoz, Modellszám

31 A1 Sanpress fűtőtest-csatlakozás padlószegélyből, nikkelezve, normál vagy szelepes radiátorra való csatlakozásra, 1/2" x 15 mm hollandikkal, Modellszám x 1/2 x x 1/2 x Profipress végzáródarab, vörösréz, Modellszám Csatlakozókészlet, szelepes fűtőtesthez, nikkelezett, elzárható, az és ös számú adapterkészlethez való csavarzatokkal, Modellszám /4 x 120 / Axiális szelep, nikkelezett, fehér termosztátfejjel, felszállócsőhöz való csavarzattal, Modellszám /2 x Sanpress könyök, 90, külső menettel, Modellszám x 1/

32 Sanpress átmenő csőidom, sokszögletű, külső menettel, Modellszám x 3/ x 1/ x 1/2 5/ x 1/ x 3/ Visszatérő csavarzat, könyök kialakításban, nikkelezett, zárható kivitelben, Modellszám /2 x Visszatérő csavarzat, átmenő kialakításban, nikkelezett, zárható kivitelben, Modellszám /2 x Fűtőtest-csatlakozóív, nemesacél, padló/fali csatlakozásra, Modellszám x 150 x x 350 x x 1100 x

33 A1 H x SZ x M x lyuk- Takarórózsa, 16 mm-es Sanfix Fosta csővel, és 12 és 15 mm-es cuprotherm -csővel való fűtőtest-csatlakozáshoz, fali-/padlócsatlakozásnál, Modellszám x 45 x 10 x 14* x 45 x 10 x Kettős takarórózsa, cuprotherm csővel való fűtőtest-csatlakozásra, 12 és 15 mm fali-/padlócsatlakozásként, rögzített méret: 40 mm, Modellszám x 60 x 10 x 14* Kettős takarórózsa, 16 mm-es Sanfix Fosta csővel, és 12 és 15 mm-es cuprotherm -csővel való fűtőtest-csatlakozáshoz, fali-/padlócsatlakozásnál, fix méret: 50 mm, Modellszám x 60 x 10 x x 60 x 10 x Takarórózsa, fűtőtest-csatlakozóíves/- csöves vagy csupasz rézcsöves fűtőtest-csatlakozóhoz, 15 mm, fali-/padlólezárásként, Modellszám x 45 x 10 x Kettős takarórózsa, fűtőtest-csatlakozóíves/- csöves vagy csupasz rézcsöves fűtőtest-csatlakozóhoz, 15 mm, fali-/padlólezárásként fix méret 50 mm, Modellszám fix méret: 40 mm, Modellszám x 60 x 10 x x 60 x 10 x * = Szállítás már csak a raktárkészletből 33

34 Szerszámok Csillagkulcs, Modellszám / Franciakulcs, acél, matt nikkelezéssel, Modellszám / Hántoló szerszám, a Viega Profipress-therm csövek műanyag burkolatának eltávolítására és sorjátlanítására, Modellszám * 15* 18* Sorjátlanító, mm-es réz- és nemesacél csövek belső és külső sorjátlanításához, Modellszám csövekhez Csővágó, nemesacél csőhöz, Modellszám XL 76,1-108, * = Szállítás már csak a raktárkészletből

35 A1 Alkatrészek Tömítés, EPDM, a Sanpress, Sanpress inox és Profipress idomokhoz, ivóvízhez és fűtéshez, hőmérsékletálló 110 C-ig, Modellszám x 2, x 2, x 2, x 2, x 2, x x x x x Tömítőelem, EPDM, Profipress XL, Sanpress XL-csőidomokhoz, ivóvízhez és fűtéshez, 110 C-ig hőmérsékletálló, Modellszám 2289XL 76,1 x ,9 x ,0 x Tömítőelem, FKM, a Sanpress-, Sanpress Inox-, és Profipress idomokhoz, a magas hőmérsékletű alkalmazási területeken, mint például: - a távfűtési rendszerek 140 C-ig és 16 bar-ig - alacsony nyomású gőzzel üzemelő berendezések 120 C és < 1 bar - vákuumcsöves napkollektorok esetén Modellszám 2286 Az egyéb területeken való alkalmazás esetén a magyarországi képviselettel minden esetben egyeztetni kell! 12 x 2, x 2, x 2, x x x x x Tömítőelem, FKM, a Sanpress XL-fittingekhez, a magas hőmérsékletű alkalmazási területeken, mint például: - a távfűtési rendszerek 140 C-ig és 16 bar-ig - alacsony nyomású gőzzel üzemelő berendezések 120 C és < 1 bar - vákuumcsöves napkollektorok esetén Modellszám 2286XL Az egyéb területeken való alkalmazás esetén a magyarországi képviselettel minden esetben egyeztetni kell! 76,1 x ,9 x ,0 x
