1 Classic acélhálós padlófűtés Uponor Padlófűtés rendszer kialakítása Termékkatalógus

2 Classic acélhálós padlófűtés Padlófűtés Classic acélhálós padlófűtés Rendszerismertető 5 Szerelési utasítás 6 Tervezési irányelvek 8 Tacker tüske, vagy sín rögzítésű rendszer (szigeteléssel) Rendszerismertető 13 Szerelési utasítás 14 Tervezési irányelvek 16 Tecto (pogácsás) padlófűtés Rendszerismertető 21 Rendszerelemek 22 Szerelési utasítás 23 Tervezési irányelvek 25 Minitec padlófűtés felújításokhoz (kérem a tartalomjegyzék megnevezéseit) Rendszerismertető 30 Tervezési irányelvek 42 Szerelési utasítás 44 Siccus padlófűtés melegburkolatokhoz Rendszerismertető 52 Rendszerelemek 55 Szerelési utasítás 56 Tervezési irányelvek 58 2

3 Classic acélhálós padlófűtés Padlófűtés PE-Xa csővezetékkel Az Uponor PE-Xa csövek nagy molekulasúlyú műanyagból készülnek, nyersanyaguk HD polietilén. A polietilén hosszú láncmolekulái között kémiai kötéseket (úgynevezett keresztkötéseket) alakítanak ki peroxid térhálósítók alkalmazásával, nagy nyomáson és magas hőmérsékleten. Ez háromdimenziós rácsszerkezetet hoz létre. Ennek köszönhetô, hogy az Uponor PE-Xa rendkívül szilárd. Az Uponor evalpex és Comfort PLUS csövek EVOH (etil-vinilalkohol) anyagú oxigéndiffúzió elleni véde-lemmel rendelkeznek. A pepe-xa csövek külső oldalán egy további PE réteg is van. Ez a réteg nagyon rugalmas, nem befolyásolja az alapcső flexibilitását és hajlíthatóságát. Az Uponor eval- PEX és Comfort PLUS csövek Q&E csövek eleget tesznek a DIN 4726 szabvány oxigéndiffúziós ellenállásra vonatkozó követelményeinek. Az Uponor evalpex és Comfort PLUS csövek olyan fűtési rendszerekhez alakítottuk ki, amelyekben a vízhőmérséklet tartósan nem lépi túl a 70 C-ot és pillanatszerűen sem a 95 C-ot. A maximális üzemi nyomás 0,6 MPa (6 bar). Padlófűtéseknél a vízhőmérséklet általában nem magasabb 50 C-nál és a nyomás ritkán lépi túl a 0,15 MPa-t (1,5 bar). 3

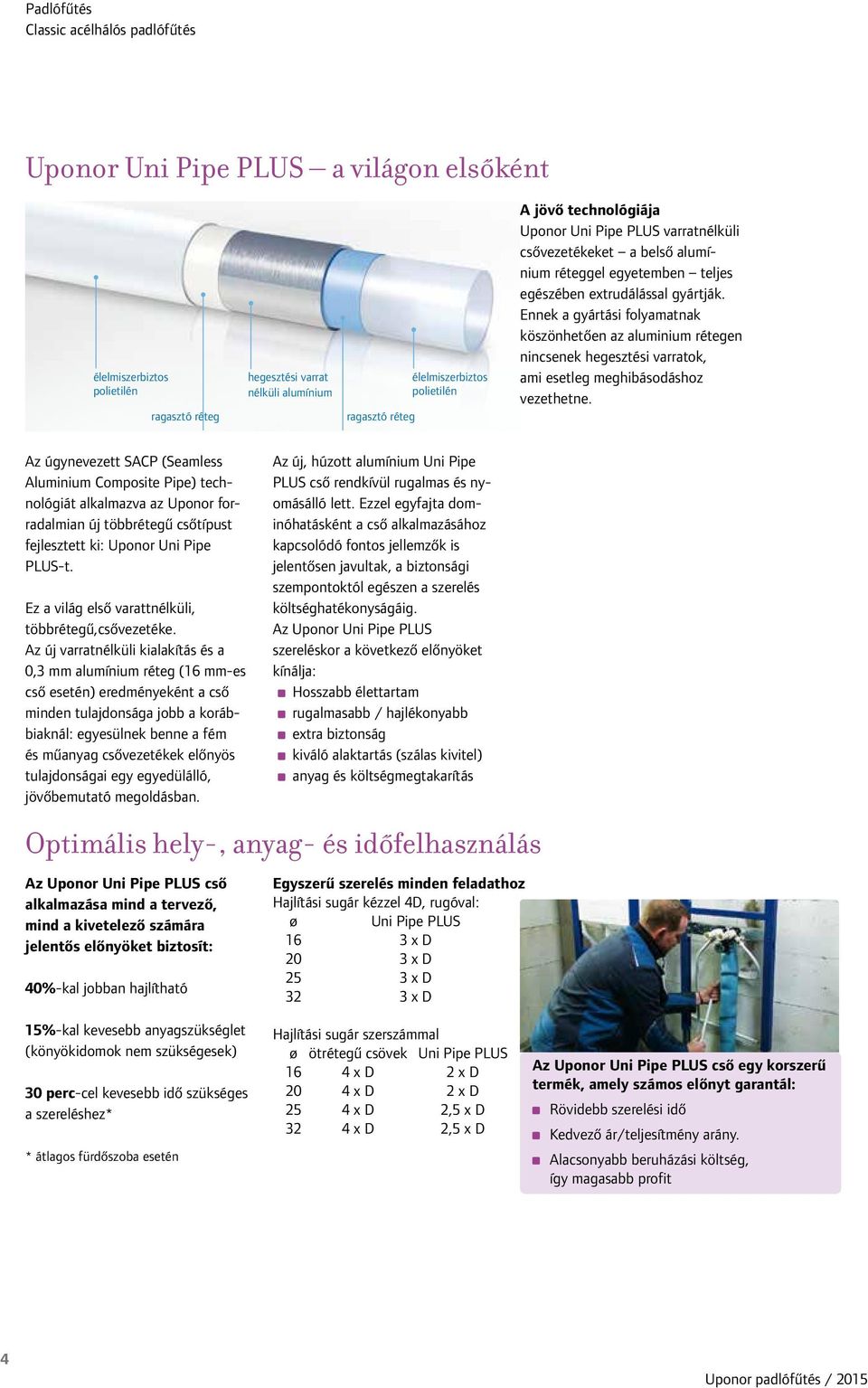

4 Classic acélhálós padlófűtés Uponor Uni Pipe PLUS a világon elsőként élelmiszerbiztos polietilén ragasztó réteg hegesztési varrat nélküli alumínium ragasztó réteg élelmiszerbiztos polietilén A jövő technológiája Uponor Uni Pipe PLUS varratnélküli csővezetékeket a belső alumínium réteggel egyetemben teljes egészében extrudálással gyártják. Ennek a gyártási folyamatnak köszönhetően az aluminium rétegen nincsenek hegesztési varratok, ami esetleg meghibásodáshoz vezethetne. Az úgynevezett SACP (Seamless 3 Aluminium Composite Pipe) technológiát alkalmazva az Uponor forradalmian új többrétegű csőtípust fejlesztett ki: Uponor Uni Pipe PLUS-t. Ez a világ első varattnélküli, többrétegű,csővezetéke. Az új varratnélküli kialakítás és a 0,3 mm alumínium réteg (16 mm-es cső esetén) eredményeként a cső minden tulajdonsága jobb a korábbiaknál: egyesülnek benne a fém és műanyag csővezetékek előnyös tulajdonságai egy egyedülálló, jövőbemutató megoldásban. Az Uponor Uni Pipe PLUS cső alkalmazása mind a tervező, mind a kivetelező számára jelentős előnyöket biztosít: 40%-kal jobban hajlítható Az új, húzott alumínium Uni Pipe PLUS cső rendkívül rugalmas és nyomásálló lett. Ezzel egyfajta dominóhatásként a cső alkalmazásához kapcsolódó fontos jellemzők is jelentősen javultak, a biztonsági szempontoktól egészen a szerelés költséghatékonyságáig. Az Uponor Uni Pipe PLUS szereléskor a következő előnyöket kínálja: Hosszabb élettartam rugalmasabb / hajlékonyabb extra biztonság kiváló alaktartás (szálas kivitel) anyag és költségmegtakarítás Optimális hely-, anyag- és időfelhasználás Egyszerű szerelés minden feladathoz Hajlítási sugár kézzel 4D, rugóval: ø uni Pipe PLUS 16 3 x D 20 3 x D 25 3 x D 32 3 x D 15%-kal kevesebb anyagszükséglet (könyökidomok nem szükségesek) 30 perc-cel kevesebb idő szükséges a szereléshez* * átlagos fürdőszoba esetén Hajlítási sugár szerszámmal ø ötrétegű csövek Uni Pipe PLUS 16 4 x D 2 x D 20 4 x D 2 x D 25 4 x D 2,5 x D 32 4 x D 2,5 x D Az Uponor Uni Pipe PLUS cső egy korszerű termék, amely számos előnyt garantál: Rövidebb szerelési idő Kedvező ár/teljesítmény arány. Alacsonyabb beruházási költség, így magasabb profit 4

5 Classic acélhálós padlófűtés Classic acélhálós padlófűtés rendszer Rendszer leírása/alkalmazása Uponor Classic Az Uponor Classic acélhálós rendszer ideális padlófűtési rendszer szinte minden padlótípushoz. Az Uponor Classic lehetővé teszi a valós fűtési igényeknek megfelelő optimális csőfektetési távolság kialakítását. A fűtő és szigetelő rétegek elkülönülnek egymástól. Ezáltal nagy teherbírású szigetelés alkalmazása esetén ideális megoldás nagy forgalmú és terhelésű területeken (pl. garázsok, bemutatótermek, gyártócsarnokok, kiskereskedelmi üzletek, stb.). Előnyök Pontos csőfektetés Nem sérül a szigetelő burkolat: a csöveket a szigetelés átszúrása nélkül rögzítik. Költséghatékony Radiátorok nélküli belső terek Így a berendezések szabadon mozgathatók. Hatékony fűtés a tökéletes komfortérzet mellett még nagy helyiségekben is: az Uponor Classic rendszer egyenletes komfortot biztosít szinte bármekkora és bármilyen alakú helyiségben. 5

6 Classic acélhálós padlófűtés Szerelés Szegélyszalag Rögzítse fel a hátul öntapados szegélyszalagot ugy, hogy az integrált törési pontok felfelé nézzenek. A szegélyszalag folytonosan rögzül a falra es végigér a padlószerkezeten a betonpadlótól egészen a burkolatig. A szalagot szakadásmentesen kell rögziteni a falak, ajtókeretek, pillérek vagy lépcsők mentén. A szegélyszalag PE fóliája a szigetelés tetejére kerül. Többrétegű szigetelés esetén a A szerelés lépéseinek áttekintése szegélyszalagot a legfelső szigetelő réteg előtt kell felrögzíteni. Hő- es lépéshang-szigetelés A hő és lépéshang-szigetelési igényeknek megfelelő szigetelést kell felszerelni. Kizárólag a szabványoknak, valamint a vonatkozó kivitelezési es minőségbiztosítási előírásoknak megfelelő szigetelőanyagok alkalmazhatók. Hagyományos szigetelőanyagok alkalmazása esetén ügyelni kell, hogy a többrétegű szigetelés rétegei közül legfeljebb kettő lehet lépéshang-szigetelő anyagú. A teljes szigetelés összenyomhatósága nem lehet nagyobb, mint 5 mm. Hő- és lépeshang-szigetelő lemezek kombinálása esetén a kevésbé összenyomhatót kell legfelülre szerelni. (14. oldalról) Az Uponor Classic szerelését szakképzett szerelőnek kell végeznie. Tartsa be az alábbi szerelési és egyéb utasításokat! Uponor szegélyszigetelés felszerelése Szigetelés szerelése PE zárófólia 6

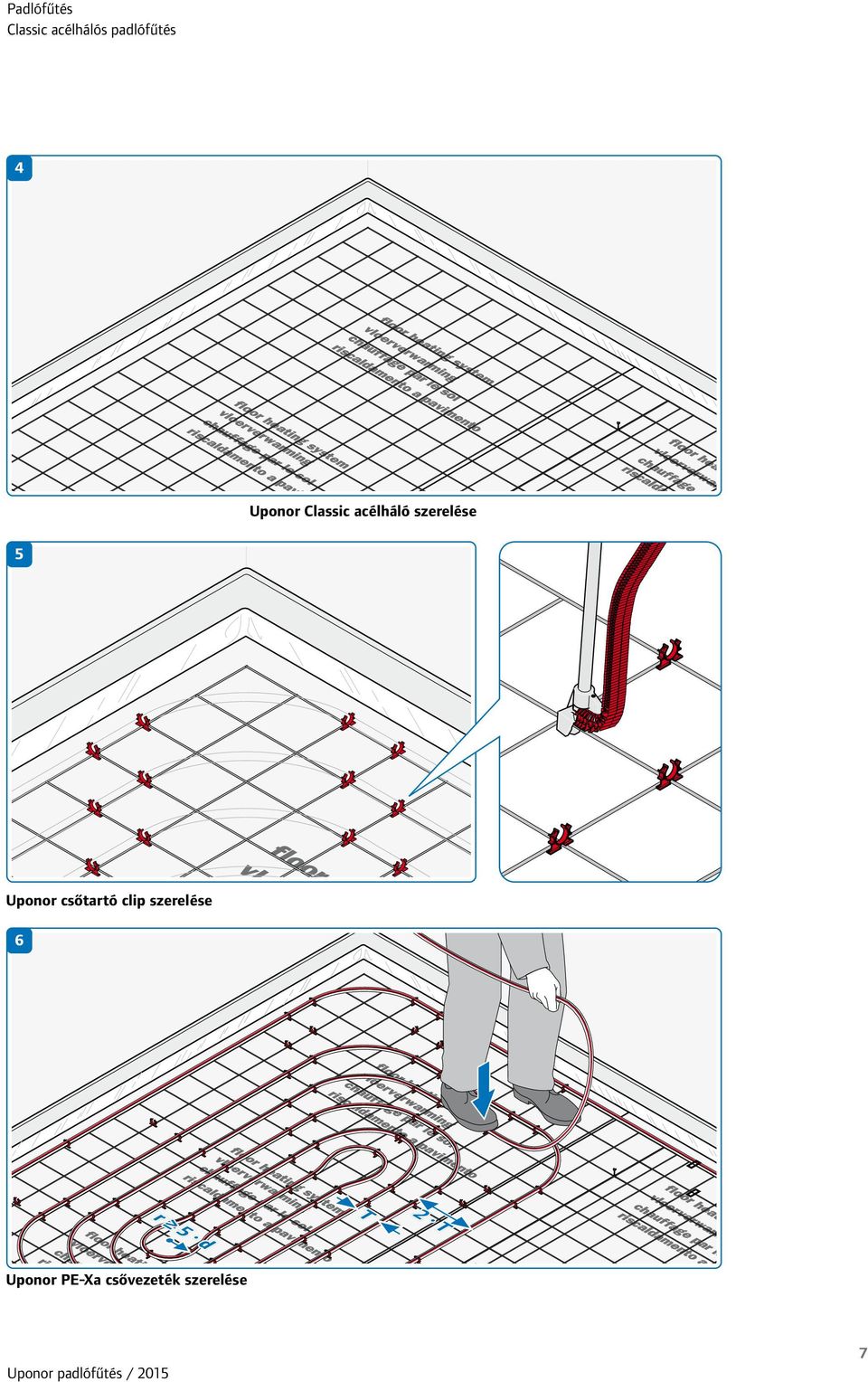

7 Classic acélhálós padlófűtés Uponor Classic acélháló szerelése Uponor csőtartó clip szerelése Uponor PE-Xa csővezeték szerelése 87 7

8 Classic acélhálós padlófűtés Tervezési adatok Méretezési diagram Uponor Classic rendszerhez Fűtési/hűtési méretezési diagram VD 450/450N/550N-nel szerelt Uponor Classic 17 x 2 mm-es csőrögzítő rendszerhez, cementes esztrich teherelosztó réteggel (sü = 45 mm, λü = 1,2 W/mK) qc fajlagos fűtési hőleadás [W/m 2 ] Hővezetési ellenállás R λ,b [m 2 K/W] qc fajlagos hűtési hőleadás [W/m 2 ] Jelmagyarázat Vz : Osztás [cm] qh: fűtési teljesítmény qc: hűtési teljesítmény 8 1) A határgörbe ϑi = 20 C és ϑf,max = 29 C, vagy ϑi = 24 C és ϑf,max 33 C esetén érvényes 2) A határgörbe ϑi = 20 C és ϑf,max = 35 C esetén érvényes Megjegyzés: A DIN EN 1264 alapján nem tartalmazza a fürdőket, zuhanyozókat és WC-ket. A határgörbéket átlépni tilos. A víz méretezési előremenő hőmérsékletének maximális értéke: ϑv, mér = ΔϑH, g + ϑi + 2,5 K. ΔϑH, g -t a határgörbe adja meg a tartózkodási zónára a legkisebb csőfektetési távolság esetén. Hűtés esetén az előremenő hőmérsékletet a harmatponti hőmérséklet alapján kell szabályozni és páratartalom-érzékelőt kell beépíteni.

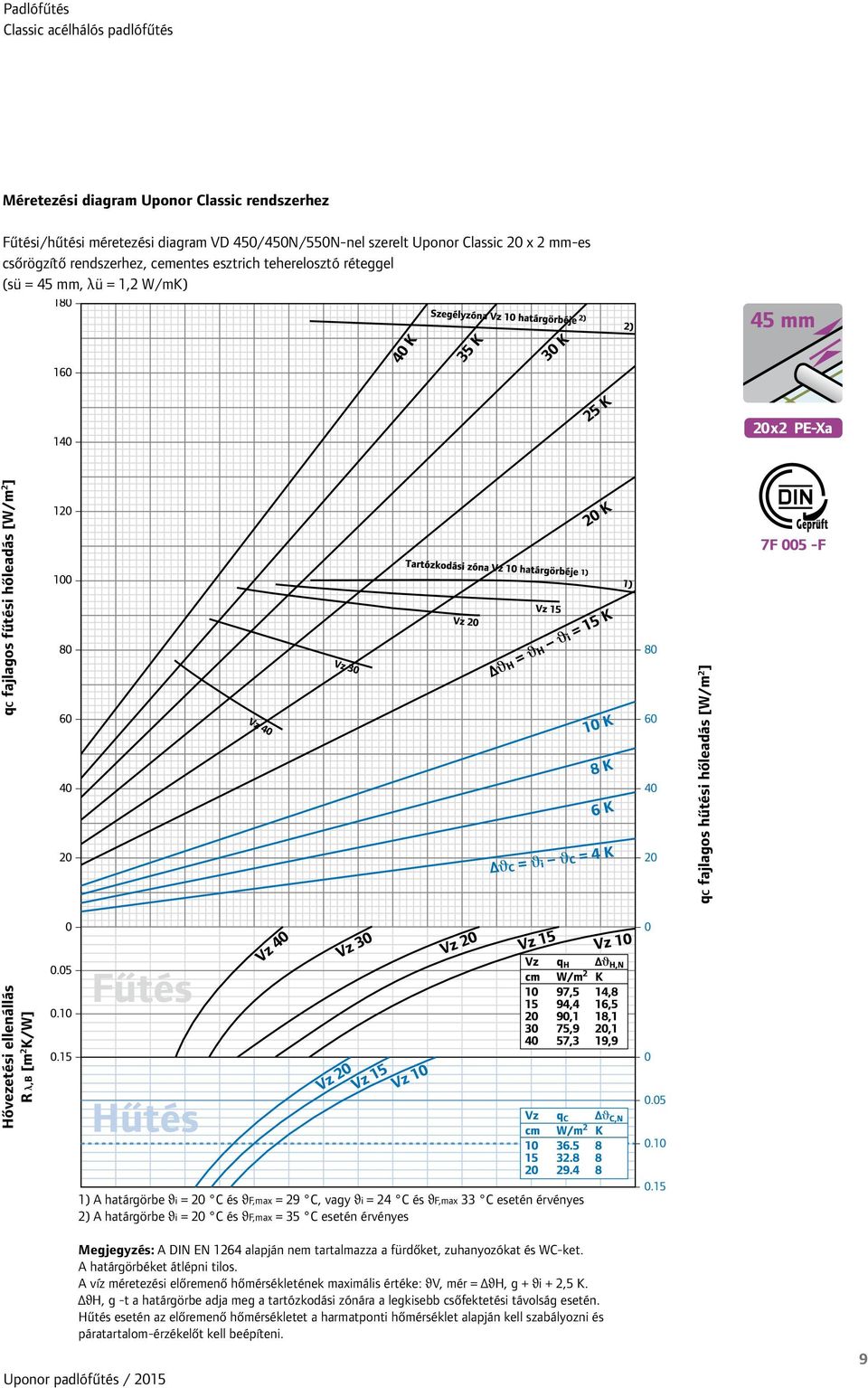

9 Classic acélhálós padlófűtés Méretezési diagram Uponor Classic rendszerhez Fűtési/hűtési méretezési diagram VD 450/450N/550N-nel szerelt Uponor Classic 20 x 2 mm-es csőrögzítő rendszerhez, cementes esztrich teherelosztó réteggel (sü = 45 mm, λü = 1,2 W/mK) Hővezetési ellenállás R λ,b [m 2 K/W] qc fajlagos fűtési hőleadás [W/m 2 ] qc fajlagos hűtési hőleadás [W/m 2 ] 84 1) A határgörbe ϑi = 20 C és ϑf,max = 29 C, vagy ϑi = 24 C és ϑf,max 33 C esetén érvényes 2) A határgörbe ϑi = 20 C és ϑf,max = 35 C esetén érvényes Megjegyzés: A DIN EN 1264 alapján nem tartalmazza a fürdőket, zuhanyozókat és WC-ket. A határgörbéket átlépni tilos. A víz méretezési előremenő hőmérsékletének maximális értéke: ϑv, mér = ΔϑH, g + ϑi + 2,5 K. ΔϑH, g -t a határgörbe adja meg a tartózkodási zónára a legkisebb csőfektetési távolság esetén. Hűtés esetén az előremenő hőmérsékletet a harmatponti hőmérséklet alapján kell szabályozni és páratartalom-érzékelőt kell beépíteni. 9

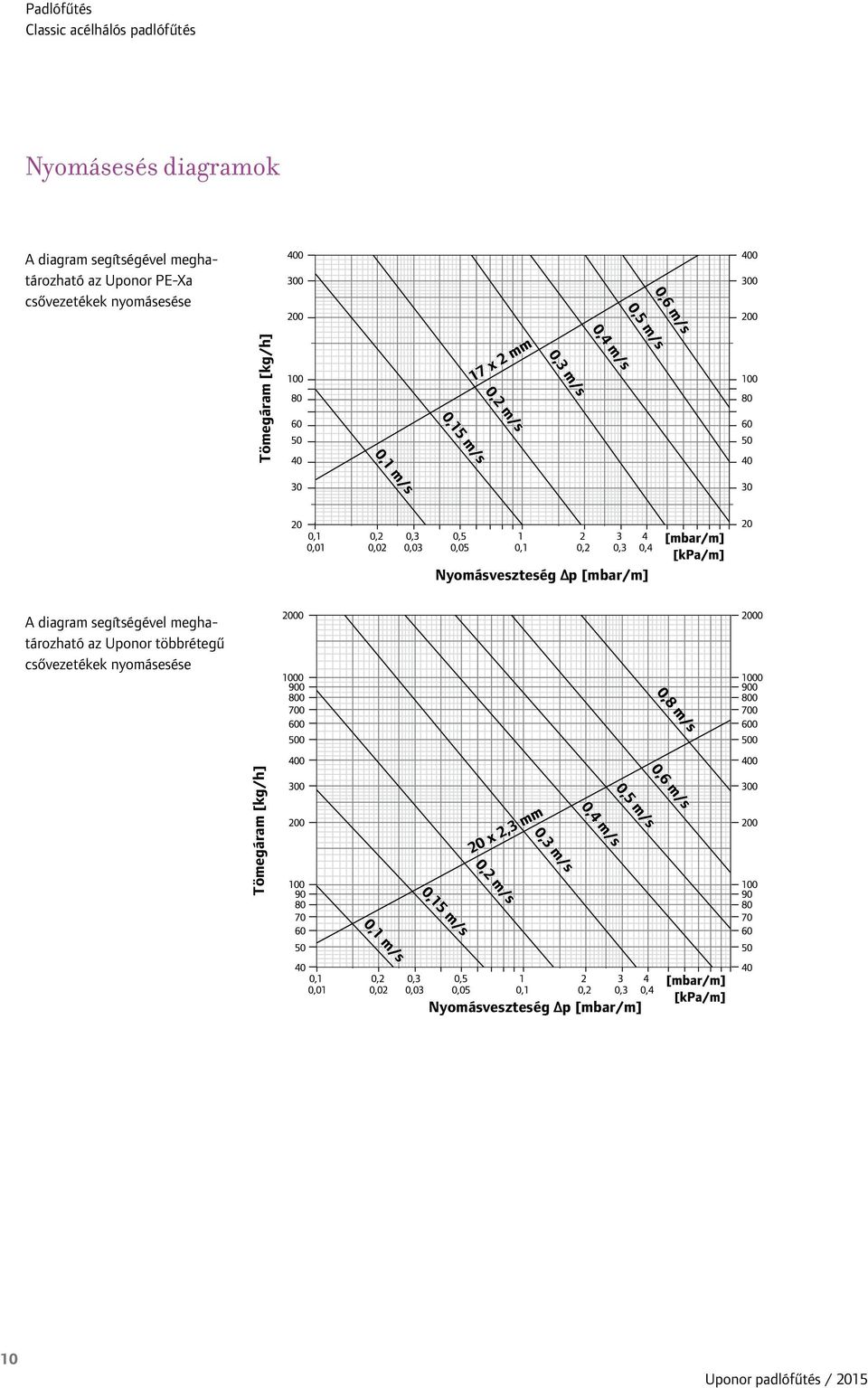

10 Classic acélhálós padlófűtés Nyomásesés diagramok A diagram segítségével meghatározható az Uponor PE-Xa csővezetékek nyomásesése Tömegáram [kg/h] Nyomásveszteség Δp [mbar/m] A diagram segítségével meghatározható az Uponor többrétegű csővezetékek nyomásesése Tömegáram [kg/h] Nyomásveszteség Δp [mbar/m] 10

11 Classic acélhálós padlófűtés Műszaki adatok Uponor 17x2mm-es PE-Xa csővezeték Cső méretei 17 x 2 mm Anyag PE-Xa Szín Fehér színű, fekete és piros hosszanti csíkokkal Gyártás DIN EN ISO szerint Oxigéndiffúzió gátlás Megfelel a DIN 4726-nak Sűrűség 0,938 g/cm 3 Hővezetés 0,35 W/mK Hosszirányú hőtágulási együttható 20 C-on 1,4 x /K, 100 C-on 2,05 x /K Kristályos olvadási hőmérséklet 133 C Építőanyag-osztály B2 Min. hajlítási sugár 85 mm Csőérdesség 0,007 mm Fajlagos térfogat 0,13 l/m Csővezeték jelölése [hossz] m < Uponor PE-Xa 14x2,0 C oxigéndiffúzió mentes a DIN 4726 szerint, EN ISO osztály 4/5/8 bar [DIN jóváhagyási jel] 3V208 PE-X KOMO vloerverw. ATG 2399 ONORM B 5153 JÓVÁHAGYVA [gyártói logo] [anyag/gép/gyártás/dátum] Max. üzemi nyomás (20 C-os víz) 16,3 bar (biztonsági tényező 1,5) Max. üzemi nyomás (70 C-os víz) 9,2 bar (biztonsági tényező 1,5) Fűtésre 70 C/9,2 bar DIN reg. sz. 3V 208 PE-X Csőszerelvények Tokos és Uponor 14x2 típusú préskötések Optimális szerelési hőmérséklet 0 C Jóváhagyott adalék Uponor GNF fagyálló, DIN rész szerinti 3. anyagosztály UV védelem Fényálló kartondoboz (A fel nem használt csővezetékeket kartondobozban kell tárolni!) 11

12 Classic acélhálós padlófűtés Uponor 20x2,3 mm-es PE-Xa csővezeték Cső méretei 20 x 2,3 mm Anyag PE-Xa Szín Fehér színű, fekete és piros hosszanti csíkokkal Gyártás DIN EN ISO szerint Oxigéndiffúzió gátlás Megfelel a DIN 4726-nak Sűrűség 0,938 g/cm 3 Hővezetés 0,35 W/mK Hosszirányú hőtágulási együttható 20 C-on 1,4 x /K, 100 C-on 2,05 x /K Kristályos olvadási hőmérséklet 133 C Építőanyag-osztály B2 Min. hajlítási sugár 100 mm Csőérdesség 0,007 mm Fajlagos térfogat 0,19 l/m Csővezeték jelölése [hossz] m < Uponor PE-Xa 14x2,0 C oxigéndiffúzió mentes a DIN 4726 szerint, EN ISO osztály 4/5/8 bar [DIN jóváhagyási jel] 3V211 PE-X Komo vloerverw. ATG 2399 ONORM B 5153 JÓVÁHAGYVA [gyártói logo] [anyag/gép/gyártás/dátum] Max. üzemi nyomás (20 C-os víz) 16,0 bar (biztonsági tényező 1,25) Max. üzemi nyomás (70 C-os víz) 7,0 bar (biztonsági tényező 1,5) Fűtésre 70 C/7,0 bar DIN reg. sz. 3V 211 PE-X Csőszerelvények Tokos és Uponor 20 x 2,3 típusú préskötések Optimális szerelési hőmérséklet 0 C Jóváhagyott adalék Uponor GNF fagyálló, DIN rész szerinti 3. anyagosztály UV védelem Fényálló kartondoboz (A fel nem használt csővezetékeket kartondobozban kell tárolni!) 12

13 Tacker tüske, vagy sín rögzítésű rendszere Tacker leszúrótüskés, vagy sín rögzítésű rendszer (szigeteléssel) Rendszer leírása/alkalmazása Uponor tüskés rendszer univerzális rögzítési megoldás lakóépületek fűtési csővezetékeihez Az Uponor tüskés rendszer minden eleme úgy lett kialakítva, hogy tökéletesen illeszkedjenek egymáshoz. A tűzőpanelek hő- és lépéshang-szigeteltek, felületük szakadásbiztos és nyomtatott osztás található rajtuk. A tűzőpanelbe benyomott erős tüskék megkönnyítik az oxigéndiffúzió-mentes, térhálósított anyagú, köpenyes csővezeték-rendszerek rögzítését. A csővezetékek a lehető legrugalmasabban fektethetők le. A tüskés rendszer ideális megoldás bármilyen alakú helyiségben, mert egyenletes és komfortos hőleadást biztosít a teljes padlófelületen. A műszaki támogatásunk és a rendszerünk kiváló minősége a lehető legnagyobb biztonságot kínálják a kivitelező cégek és a tulajdonosok számára. Az Uponor tüskés rendszer segítségével a fűtési rendszereket a legmagasabb szinten lehet megtervezni és kivitelezni. Egyenletes és egyértelmű csőelrendezés a nyomtatott szerelőrácsnak és a tartós rögzítőtüskének köszönhetően Előnyök Rugalmas csőfektetés Elérhető kompozit panel vagy tekercs kivitelben, különböző hő- és lépéshang-szigetelő rétegek széles választékával. Alkalmas mindenfajta esztrichhez. Nagyméretű, 600 m-es csőtekercs a minimális szabás érdekében. Gyors szerelés az integrált szigetelőburkolatnak köszönhetően. Egységes tüskeméret 14 mm-től 20 mm csőméretig. Könnyű szerelés ergonomikusan kialakított Uponor tűzőgéppel. A tüskék stabilan rögzülnek a rendszerfóliába Fűtési rendszercsövek A rendszerlemezek az alábbi rendszercsövek rögzítésére alkalmasak: Uponor 14 x 2 mm / 16 x 1,8 mm-es Comfort PLUS csővezeték Uponor 17 x 2 mm / 20 x 2 mm-es Comfort PLUS csővezeték Uponor 16 x 2 mm-es Comfort PLUS csővezeték Uponor 14 x 1,6 mm-es MLCP RED többrétegű csővezeték Uponor 16 x 2 mm-es MLCP RED többrétegű csővezeték Az Uponor szerelési rendszerei közül az alábbi többrétegű csővezetékek szintén rögzíthetők a rendszerlemezekre: Uponor 14 x 2 mm / 16 x 2mm-es MLCP többrétegű csővezeték Uponor 16x2 mm / 20x2mm Unipipe PLUS csővezeték 13

14 Tacker tüske, vagy sín rögzítésű rendszere Szerelés Szegélyszigetelés Rögzítse fel a hátul öntapadós szegélyszigetelő szalag úgy, hogy az integrált törési pontok felfelé nézzenek. A szegélyszigetelő szalag folytonosan rögzül a falra és végigér a padlószerkezeten a betonpadlótól egészen a burkolatig. A szalagot szakadásmentesen kell rögzíteni a falak, ajtókeretek, pillérek vagy lépcsők mentén. Többrétegű szigetelés esetén a szegélyszalagot a legfelső szigetelő réteg előtt kell felrögzíteni. Hő- és lépéshang-szigetelés A hő és lépéshang-szigetelési igényeknek megfelelő szigetelést kell felszerelni. Kizárólag a szabványoknak, valamint a vonatkozó kivitelezési és minőségbiztosítási előírásoknak megfelelő szigetelőanyagok alkalmazhatók. Hagyományos szigetelőanyagok alkalmazása esetén ügyelni kell, hogy a többrétegű szigetelés rétegei közül legfeljebb kettő lehet lépéshang-szigetelő anyagú. A teljes szigetelés összenyomhatósága nem lehet nagyobb, mint 5 mm. Hő- és lépéshang-szigetelő lemezek kombinálása esetén a kevésbé összenyomhatót kell legfelülre szerelni. A szegélyszalag PE fóliája a szigetelés tetejére kerül. 14

15 Tacker tüske, vagy sín rögzítésű rendszere Szerelés Uponor tüskés rendszerrel A szegélyszigetelést az Uponor szigetelőlemez lefektetése előtt fel kell rögzíteni. Uponor szigetelőtekercs/ csőrögzítő fólia fektetése Az Uponor szigetelőtekercset lehetőleg folytonosan, a helyiség hosszabbik irányában kell lefektetni. A fűtési körök könnyebb elosztása érdekében a jelölőkeretnek illeszkednie kell az egymás melletti szigetelések éleihez. Ezután a fedetlenül maradt mélyedéseket, ajtónyílásokat és fali sávokat ki kell tölteni a megmaradt anyaggal. A lemezeknek mindig a szabadkézzel vágott élét fordítsa a szegélyszigetelés felé, hogy ne legyenek hézagok a lemezek között. Kiegészítő szigetelés Kiegészítő szigetelésre lehet szükség a DIN EN , EnEV vagy a helyi előírások betartásához. Szigetelőtekercs/csőrögzítő fólia illesztéseinek leragasztása A szigetelések éleinek leragasztása (és hozzáragasztása a szegélyszigetelés szalaghoz) teljesen tömör felületet képez a fűtési betonréteg számára. Az erős kötés megakadályozza, hogy a beton és annak nedvességtartalma beszivárogjon a szigetelésbe és akusztikai hidat hozzon létre. Szegélyszigetelés lezárása A szegélyszalagot össze kell ragasztani a szigetelőlemezekkel hézagés lyukmentesen. Ez megakadályozza a fóli elszakadását, valamint a beton és a nedvesség bejutását. Csőfektetés A csővezetékeket az Uponor csőrögzítő tüskével és az Uponor tűzőgéppel lehet rögzíteni a szigetelőlemezhez a megfelelő osztással. Használjon 2 csőrögzítő tüskét folyóméterenként. A fektetés lehet soros vagy spirál elrendezésű. Ajánlott megjelölni a fűtési körök előremenő és a visszatérő vezetékeit, hogy megfelelően legyenek bekötve az osztó-gyűjtőbe. 15

16 Tacker tüske, vagy sín rögzítésű rendszere Tervezési adatok Méretezési diagram Uponor tüskés rendszerhez Fűtési/hűtési méretezési diagram Uponor tüskés rendszerhez 14 x 2 mm-es PE-Xa csővezetékkel, cementes esztrich teherelosztó réteggel (sü = 45 mm, λü = 1,2 W/mK) Hővezetési ellenállás R λ,b [m 2 K/W] qc fajlagos fűtési hőleadás [W/m 2 ] qc fajlagos hűtési hőleadás [W/m 2 ] ) A határgörbe ϑi = 20 C és ϑf,max = 29 C, vagy ϑi = 24 C és ϑf,max 33 C esetén érvényes 2) A határgörbe ϑi = 20 C és ϑf,max = 35 C esetén érvényes Megjegyzés: A DIN EN 1264 alapján nem tartalmazza a fürdőket, zuhanyozókat és WC-ket. A határgörbéket átlépni tilos. A víz méretezési előremenő hőmérsékletének maximális értéke: ϑv, mér = ΔϑH,g + ϑi + 2,5 K. ΔϑH,g -t a határgörbe adja meg a tartózkodási zónára a legkisebb csőfektetési távolság esetén. Hűtés esetén az előremenő hőmérsékletet a harmatponti hőmérséklet alapján kell szabályozni és páratartalom-érzékelőt kell beépíteni.

17 Tacker tüske, vagy sín rögzítésű rendszere Méretezési diagram Uponor tüskés rendszerhez Fűtési/hűtési méretezési diagram Uponor tüskés rendszerhez 16 x 1,8 mm-es PE-Xa csővezetékkel, cementes esztrich teherelosztó réteggel (sü = 45 mm, λü = 1,2 W/mK) Hővezetési ellenállás R λ,b [m 2 K/W] qc fajlagos fűtési hőleadás [W/m 2 ] qc fajlagos hűtési hőleadás [W/m 2 ] 1) A határgörbe ϑi = 20 C és ϑf,max = 29 C, vagy ϑi = 24 C és ϑf,max 33 C esetén érvényes 2) A határgörbe ϑi = 20 C és ϑf,max = 35 C esetén érvényes Megjegyzés: A DIN EN 1264 alapján nem tartalmazza a fürdőket, zuhanyozókat és WC-ket. A határgörbéket átlépni tilos. A víz méretezési előremenő hőmérsékletének maximális értéke: ϑv, mér = ΔϑH,g + ϑi + 2,5 K. ΔϑH,g -t a határgörbe adja meg a tartózkodási zónára a legkisebb csőfektetési távolság esetén. Hűtés esetén az előremenő hőmérsékletet a harmatponti hőmérséklet alapján kell szabályozni és páratartalom-érzékelőt kell beépíteni. 17

18 Tacker tüske, vagy sín rögzítésű rendszere Fűtési/hűtési méretezési diagram Uponor tüskés rendszerhez 14 x 1,6 mm-es MLCP csővezetékkel, cementes esztrich teherelosztó réteggel (sü = 45 mm, λü = 1,2 W/mK) Hővezetési ellenállás R λ,b [m 2 K/W] qc fajlagos fűtési hőleadás [W/m 2 ] qc fajlagos hűtési hőleadás [W/m 2 ] ) A határgörbe ϑi = 20 C és ϑf,max = 29 C, vagy ϑi = 24 C és ϑf,max 33 C esetén érvényes 2) A határgörbe ϑi = 20 C és ϑf,max = 35 C esetén érvényes Megjegyzés: A DIN EN 1264 alapján nem tartalmazza a fürdőket, zuhanyozókat és WC-ket. A határgörbéket átlépni tilos. A víz méretezési előremenő hőmérsékletének maximális értéke: ϑv, mér = ΔϑH,g + ϑi + 2,5 K. ΔϑH,g -t a határgörbe adja meg a tartózkodási zónára a legkisebb csőfektetési távolság esetén. Hűtés esetén az előremenő hőmérsékletet a harmatponti hőmérséklet alapján kell szabályozni és páratartalom-érzékelőt kell beépíteni.

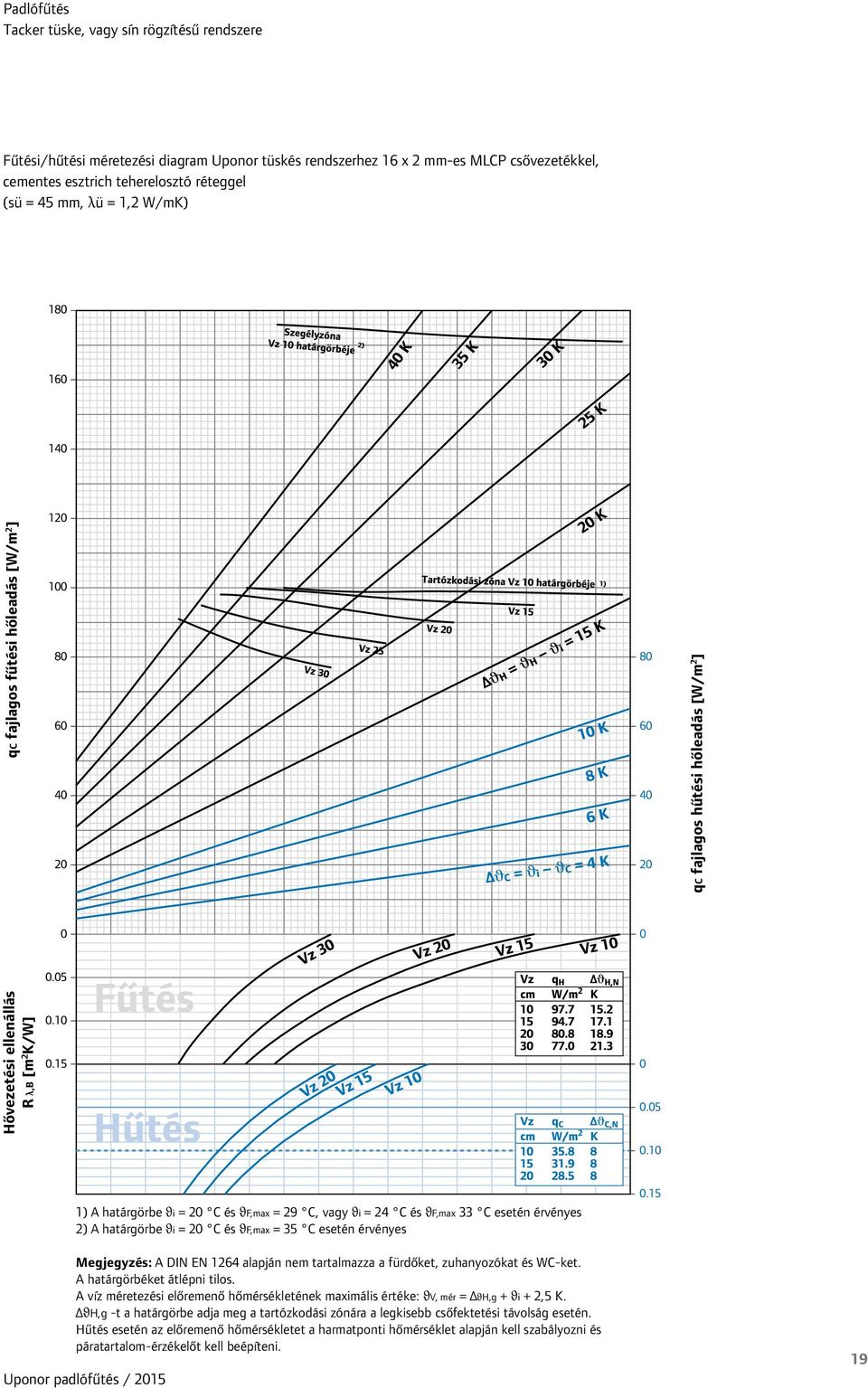

19 Tacker tüske, vagy sín rögzítésű rendszere Fűtési/hűtési méretezési diagram Uponor tüskés rendszerhez 16 x 2 mm-es MLCP csővezetékkel, cementes esztrich teherelosztó réteggel (sü = 45 mm, λü = 1,2 W/mK) Hővezetési ellenállás R λ,b [m 2 K/W] qc fajlagos fűtési hőleadás [W/m 2 ] qc fajlagos hűtési hőleadás [W/m 2 ] 1) A határgörbe ϑi = 20 C és ϑf,max = 29 C, vagy ϑi = 24 C és ϑf,max 33 C esetén érvényes 2) A határgörbe ϑi = 20 C és ϑf,max = 35 C esetén érvényes Megjegyzés: A DIN EN 1264 alapján nem tartalmazza a fürdőket, zuhanyozókat és WC-ket. A határgörbéket átlépni tilos. A víz méretezési előremenő hőmérsékletének maximális értéke: ϑv, mér = ΔϑH,g + ϑi + 2,5 K. ΔϑH,g -t a határgörbe adja meg a tartózkodási zónára a legkisebb csőfektetési távolság esetén. Hűtés esetén az előremenő hőmérsékletet a harmatponti hőmérséklet alapján kell szabályozni és páratartalom-érzékelőt kell beépíteni. 19

20 Tacker tüske, vagy sín rögzítésű rendszere Nyomásesés diagramok A diagram segítségével meghatározható az Uponor PE-Xa csővezetékek nyomásesése Tömegáram [kg/h] Nyomásveszteség Δp [mbar/m] A diagram segítségével meghatározható az Uponor MLCP red csővezetékek nyomásesése Tömegáram [kg/h] Nyomásveszteség Δp [mbar/m] 20

21 Tecto (pogácsás) padlófűtés Tecto (pogácsás) padlófűtés Rendszer leírása/alkalmazása Az Uponor Tecto rendszerlemez egyaránt lakó- és nem lakóépületek padlófűtési/hűtési rendszereinek szereléséhez lett kifejlesztve. A rendszerlemez és cső telepítése után cementes vagy anhidrites esztrichhel önthető ki. Az Uponor Tecto lemezek két vastagságban (ND 30-2 és ND 11) érhető el, a különféle padlószerkezeti és teherbírási igények kielégítésére. Előnyök: Költséghatékony, egy embert igénylő szerelés Könnyű fektetés a nagyméretű lemezeknek (1450x850 mm) köszönhetően Kompenzáló elemek ajtókhoz, dilatációs hézagokhoz és falakhoz Két oldalú szalagok a kivágások könnyű csatlakoztatásához minimális hulladékkal Átlós csőrögzítés 45 -os szögben történő szereléshez Megfelelő csőméretek 14-től 17 mm-ig Szabványos fektetési távolságot biztosít a meghatározott nyomvonalaknak köszönhetően A szigetelés megfelelő takarást kap a benne lévő tartós, mélyhúzott fóliának köszönhetően Széles körben alkalmazható az erős szilárdsági tulajdonságainak köszönhetően (ND 30-2: 500 kg/m2; ND 11: 3.0 t/m 2 ) Példa padlószerkezetre, ND 11 rendszerlemezzel A lemezeket egy ember is le tudja fektetni és össze tudja kapcsolni, speciális szerszámok nélkül: a lemezeket egyszerű átlapolással össze lehet kapcsolni és rálépve össze lehet nyomni. Ezzel időt és pénzt takarít meg. Az Uponor Tecto ND 11 és ND 30-2 rendszerlemezek vastagsága eltérő 21

22 Tecto (pogácsás) padlófűtés Rendszerelemek A pogácsák tartós rögzítést biztosítanak A nagyméretű, 1450 x 850 mm-es lemezek gyors szerelést tesznek lehetővé. A takarófólia kiálló maxi pogácsáit egyszerűen rá kell helyezni a szomszédos lemez mini pogácsáira a megfelelő átlapolás és rögzítés biztosításához. A lemezek tehát az Uponor rendszercsövek lehető legjobb rögzítésére szolgálnak. A kivágások tökéletesen összekapcsolhatók az Uponor Tecto két oldalú szalagok segítségével. A 11 mm-es elemek különösen alkalmasak ipari létesítményekben történő alkalmazásra, az akár 3,0 t/m²-es teherbírásuknak köszönhetően. A lemezek dupla rétegű kialakítása lehetővé teszi ivóvíz-vezetékek és elektromos kábelek biztonságos szerelését az alsó rétegbe. Az Uponor Tecto átlós rögzítő elemmel 45 -ban is könnyen szerelhetők a csővezetékek, akkor is ha kevés hely áll rendelkezésre. Az átlós csőrögzítő elemet egyszerűen rá kell nyomni a pogácsákra a csővezeték megfelelő nyomvonalának biztosításához. 90 Uponor Tecto 90 kompenzáló elem A dilatációs hézagok és falak kompenzáló elemei elérhetők ND 11 és ND 30-2 vastagságban is. A takarófóliát és szigetelőanyagot külön csomagoljuk a lehető legrugalmasabb szerelés biztosítására. Kompenzáló elemek Az Uponor kompenzáló elemek segítségével a lehető legegyszerűbb módon hidalhatók át a helyiségek közötti ajtó- és egyéb nyílások. Egyetlen sor pogácsa elegendő a szomszédos lemezzel történő erős és megfelelő összekapcsolás biztosításához. Az ajtók küszöbe alatt áthaladó bekötőcsöveket kiálló pogácsák nélkül lehet megszerelni, akár 45 -os vagy 90 -os szögben. A 45 -os és 90 -os kompenzáló elemek biztosítják a csővezetékek gyors és megfelelő fektetését, pontos távolságban, a 45 -os fektetést igénylő ajtónyílásokban is. 45 Lemezek összekapcsolása két oldalú szalag segítségével Uponor Tecto 45 kompenzáló elem Fűtési rendszercsövek A rendszerlemezek az alábbi rendszercsövek rögzítésére alkalmasak: Uponor 14 x 2 mm-es Comfort PLUS csővezeték Uponor 17 x 2 mm-es Comfort PLUS csővezeték Uponor 14 x 1,6 mm-es MLCP RED többrétegű csővezeték Uponor 16 x 2 mm-es MLCP RED többrétegű csővezeték Az Uponor Tecto ND 30-2 lemezek hátoldalának speciálisan kialakított profilja és a beépített szigetelés kettős habrétegei 28 db-lel tompítják a lépéshangot. Ez különösen előnyös lakóépületek esetében. Az Uponor szerelési rendszerei közül az alábbi többrétegű csővezetékek szintén rögzíthetők a rendszerlemezekre: Uponor 14 x 2 mm-es MLCP többrétegű csővezeték Uponor 16 x 2 mm-es MLCP többrétegű csővezeték Uponor 16 x 2 mm-es Unipipe PLUS többrétegű csővezeték 22

23 Tecto (pogácsás) padlófűtés Szerelés A szerelés lépéseinek áttekintése Az Uponor Tecto szerelését szakképzett szerelőnek kell végeznie. Tartsa be az alábbi szerelési és egyéb utasításokat! Ezeket mellékeljük a rendszerelemekhez és szerszámokhoz, illetve letölthetők honlapunkról: Uponor élzáró szalag felszerelése Tecto rendszerlemez szerelése Opció: Uponor két oldalú szalag összekötéshez Uponor PE-Xa csővezeték szerelése 23

24 Tecto (pogácsás) padlófűtés Kiegészítő szerelések áttekintése Komplenzáló elem szerelése ajtónyílásba (szalagos átlapolás) 45 -os komplenzáló elem szerelése ajtónyílásba Kompenzáló elem szerelése szegélyzónába Kompenzáló elem szerelése Uponor elválasztó hézagprofillal 24

25 Tecto (pogácsás) padlófűtés Tervezési adatok Méretezési diagram Uponor Tecto rendszerhez Fűtési/hűtési méretezési diagram VD 450/450N/550N-nel szerelt Uponor Tecto 14 x 2 mm-es csőrögzítő rendszerhez, cementes esztrich teherelosztó réteggel (sü = 45 mm, λü = 1,2 W/mK) Hővezetési ellenállás R λ,b [m 2 K/W] qc fajlagos fűtési hőleadás [W/m 2 ] qc fajlagos hűtési hőleadás [W/m 2 ] 1) A határgörbe ϑi = 20 C és ϑf,max = 29 C, vagy ϑi = 24 C és ϑf,max 33 C esetén érvényes 2) A határgörbe ϑi = 20 C és ϑf,max = 35 C esetén érvényes Megjegyzés: A DIN EN 1264 alapján nem tartalmazza a fürdőket, zuhanyozókat és WC-ket. A határgörbéket átlépni tilos. A víz méretezési előremenő hőmérsékletének maximális értéke: ϑv, mér = ΔϑH, g + ϑi + 2,5 K. ΔϑH, g -t a határgörbe adja meg a tartózkodási zónára a legkisebb csőfektetési távolság esetén. Hűtés esetén az előremenő hőmérsékletet a harmatponti hőmérséklet alapján kell szabályozni és páratartalom-érzékelőt kell beépíteni. 25

26 Tecto (pogácsás) padlófűtés Méretezési diagram Uponor Tecto rendszerhez Fűtési/hűtési méretezési diagram VD 450/450N/550N-nel szerelt Uponor Tecto 17 x 2 mm-es csőrögzítő rendszerhez, cementes esztrich teherelosztó réteggel (sü = 45 mm, λü = 1,2 W/mK) Hővezetési ellenállás R λ,b [m 2 K/W] qc fajlagos fűtési hőleadás [W/m 2 ] qc fajlagos hűtési hőleadás [W/m 2 ] 1) A határgörbe ϑi = 20 C és ϑf,max = 29 C, vagy ϑi = 24 C és ϑf,max 33 C esetén érvényes 2) A határgörbe ϑi = 20 C és ϑf,max = 35 C esetén érvényes Megjegyzés: A DIN EN 1264 alapján nem tartalmazza a fürdőket, zuhanyozókat és WC-ket. A határgörbéket átlépni tilos. A víz méretezési előremenő hőmérsékletének maximális értéke: ϑv, mér = ΔϑH, g + ϑi + 2,5 K. ΔϑH, g -t a határgörbe adja meg a tartózkodási zónára a legkisebb csőfektetési távolság esetén. Hűtés esetén az előremenő hőmérsékletet a harmatponti hőmérséklet alapján kell szabályozni és páratartalom-érzékelőt kell beépíteni. 26

27 Tecto (pogácsás) padlófűtés Nyomásesés diagramok A diagram segítségével meghatározható az Uponor PE-Xa csővezetékek nyomásesése Tömegáram [kg/h] Nyomásveszteség Δp [mbar/m] A diagram segítségével meghatározható az Uponor többrétegű csővezetékek nyomásesése Tömegáram [kg/h] Nyomásveszteség Δp [mbar/m] 74 27

28 Tecto (pogácsás) padlófűtés Műszaki adatok Uponor Tecto rendszerlemez Anyag (szigetelés, takarófólia) EPS, Ps eps, PS Max. teherbírás 30 kn/m 2 5,0 kn/m 2 Hővezetési ellenállás 0,275 m2k/w 0,75 m2k/w Dinamikus merevség / 20 MN/m 3 Kompressziós erősség 100 kpa / Csőosztás Vz 10, 15, 20, 25, 30 Vz 10, 15, 20, 25, 30 Teljes magasság 33 mm 52 mm Rendszer típusa Nedves rendszer Nedves rendszer Teherelosztó réteg Cementes vagy Cementes vagy anhidritos esztrich anhidritos esztrich Pogácsák közötti esztrich ca. 18,5 l/m 2 ca. 18,5 l/m 2 Uponor 14x2mm-es PE-Xa csővezeték Cső méretei 14x2 mm Anyag PE-Xa Szín Fehér színű, fekete és piros hosszanti csíkokkal Gyártás DIN EN ISO szerint Oxigéndiffúzió gátlás Megfelel a DIN 4726-nak Sűrűség 0,938 g/cm 3 Hővezetés 0,35 W/mK Hosszirányú hőtágulási együttható 20 C-on 1,4 x /K, 100 C-on 2,05 x /K Kristályos olvadási hőmérséklet 133 C Építőanyag-osztály B2 Min. hajlítási sugár 70 mm Csőérdesség 0,007 mm Fajlagos térfogat 0,079 l/m Csővezeték jelölése [hossz] m < Uponor PE-Xa 14x2,0 C oxigéndiffúzió mentes a DIN 4726 szerint, EN ISO osztály 4/5/10 bar [DIN jóváhagyási jel] 3V210 PE-X KOMO vloerverw en KOMO CV 6 bar ATG 2399 ONORM B 5153 JÓVÁHAGYVA [gyártói logo] [anyag/gép/gyártás/dátum] Max. folyamatos üzemi nyomás (20 C-os víz) 20,4 bar (biztonsági tényező 1,5) Max. üzemi nyomás (70 C-os víz) 11,8 bar (biztonsági tényező 1,5) Fűtésre 90 C/6 bar Üzemi hőmérséklet pillanatnyi csúcs 110 C DIN reg. sz. 3V210 PE-X Csőszerelvények Tokos és Uponor 14x2 típusú préskötések Optimális szerelési hőmérséklet 0 C Jóváhagyott adalék Uponor GNF fagyálló, DIN rész szerinti 3. anyagosztály UV védelem Fényálló kartondoboz (A fel nem használt csővezetékeket kartondobozban kell tárolni!) 28 77

29 Tecto (pogácsás) padlófűtés Uponor 17x2mm-es PE-Xa csővezeték Cső méretei 17x2 mm Anyag PE-Xa Szín Fehér színű, fekete és piros hosszanti csíkokkal Gyártás DIN EN ISO szerint Oxigéndiffúzió gátlás Megfelel a DIN 4726-nak Sűrűség 0,938 g/cm 3 Hővezetés 0,35 W/mK Hosszirányú hőtágulási együttható 20 C-on 1,4 x /K, 100 C-on 2,05 x /K Kristályos olvadási hőmérséklet 133 C Építőanyag-osztály B2 Min. hajlítási sugár 85 mm Csőérdesség 0,007 mm Fajlagos térfogat 0,13 l/m Csővezeték jelölése [hossz] m < Uponor PE-Xa 14x2,0 C oxigéndiffúzió mentes a DIN 4726 szerint, EN ISO osztály 4/5/8 bar [DIN jóváhagyási jel] 3V208 PE-X komo vloerverw. ATG 2399 ONORM B 5153 JÓVÁHAGYVA [gyártói logo] [anyag/gép/gyártás/dátum] Max. folyamatos üzemi nyomás (20 C-os víz)16,3 bar (biztonsági tényező 1,5) Max. üzemi nyomás (70 C-os víz) 9,4 bar (biztonsági tényező 1,5) Fűtésre 70 C/9,4 bar DIN reg. sz. 3V208 PE-X Csőszerelvények Tokos és Uponor 17x2 típusú préskötések Optimális szerelési hőmérséklet 0 C Jóváhagyott adalék Uponor GNF fagyálló, DIN rész szerinti 3. anyagosztály UV védelem Fényálló kartondoboz (A fel nem használt csővezetékeket kartondobozban kell tárolni!) Uponor 14 x 1,6 mm / 16 x 2 mm-es MLCP RED többrétegű csővezeték Tekercsben szállítva, sugárzó fűtési csővezetékként történő alkalmazásra, préskötésre. Anyag Többrétegű csővezeték (PE-RT - ragasztott - hegesztett alumínium hosszanti átfedéssel - ragasztott -PE-RT), SKZ által szabályozott, DIN 4726 szerint oxigéndiffúzió mentes. Max. üzemi hőmérséklet 60 C Max. üzemi nyomás 4 bar 78 29

30 Minitec padlófűtés felújításokhoz Minitec padlófűtés felújításokhoz Rendszerleírás, alkalmazási terület Kis építési magasság, gyors hőmérséklet-változtatás Gyorsan beépíthető, rövid a felfűtési ideje: az Uponor Minitec előnyök sorát kínálja Önnek. A 9,9 x 1,1 mm-es PE-Xa csövek fektetéséhez szükséges Uponor Minitec rendszerlemezek bármilyen betonaljzatra, fapadlóra vagy járólapra lerakhatók. A körülbelül egy centiméteres elemmagasságnak köszönhetően a rendszer különösen alkalmas meglévő épületekbe történő beépítésre. A lemez a felületi elemeken és a köztük lévő hornyokban perforálva van, ami biztosítja, hogy a később felhordásra kerülő aljzatkiegyenlítő jól behatoljon és stabil kötést biztosítson az alappal. Az elemek alsó felülete öntapadó, ami a beépítés során biztosítja a jó tapadást a padlóhoz. A falak mentén a tökéletes szigeteléshez az öntapadó szegélyszigetelők L és I alakban kaphatók. Az aljzatkiegyenlítő réteg éppen csak a felületi elemek fölé ér, amivel a teljes beépítési magasság mindössze 15 mm. Rövid száradás után a kívánt padlóburkolat közvetlenül a rendszerre építhető. Mivel a Elemmagasság körülbelül 1 centiméter csövek így közvetlenül a padló felső felülete alatt vannak, a felfűtési idő rövid, a rendszer alacsony vízhőmérséklettel üzemeltethető, és gyorsan reagál a hőmérséklet beállításának módosításaira. 1 Uponor szegélyszigetelő csík 2 Uponor rendszerlemez 3 9,9 x 1,1 mm-es PE-Xa cső 7F 170-F Pe-Xa 9,9x1,1 D2 A A1 Meglévő aljzatbeton az alatta lévő hő- és hangszigeteléssel Padló járólap D1 A2 Hajópadló B Alapozóréteg C Önterülő aljzatkiegyenlítő D C1 Kiegészítő kiegyenlítő réteg hajópadlóhoz C D Parketta vagy laminát padló kiegészítő elválasztó- vagy ragasztóréteggel 3 D1 Padlólap burkolat csemperagasztóval és fugázással 2 1 D2 Ragasztott szőnyegpadló C1 A2 A1 B A 30

31 Minitec padlófűtés felújításokhoz Minitec padlófűtéssel a felújítás jól érezhető Minimális magasságú rendszerlemez Az Uponor rendszerlemezek könnyen beépíthetők Az Uponor PE-Xa csöveket költségtakarékosan egy ember is le tudja fektetni PE-Xa cső fektetése 90 -os ívben PE-Xa cső 45 -os ívben A vékony aljzatkiegyenlítő réteg miatt rövid a felfűtési idő Könnyen és azonnal beépíthető Az Uponor Minitec rendszer legfontosabb előnye a lakástulajdonosoknak nyújtott alacsony beépítési költség és kiváló kényelem. A lerakott masszív Uponor rendszerlemezekre azonnal rá lehet lépni, ez biztosítja, hogy egyetlen szerelő is olcsón le tudja rakni a PE-Xa csöveket. Mindenféle alakú helyiségben alkalmazható és nem szükséges közvetlenül a padló széléhez fektetni. Az Uponor Minitec az ajtóknál nem igényel kompenzáló elemeket. Ha a rendszert hajópadlóra építik, először egy kb. 5 mm-es aljzatkiegyenlítő keverék réteget kell felhordani. Az Uponor Minitec aszfaltozott felületeken is alkalmazható. A hordozó felület előkészítése után a rendszerlemezek lerakhatók. A flexibilis 9,9 x 1,1 mm-es PE-Xa csöveket az Uponor Minitec rendszerlemezek erre szolgáló hornyaiba kell fektetni. A csöveket a lemez felületi elemei tartják a helyükön, biztosítva hogy a beépítés megfeleljen a vonatkozó szabványoknak. A lemez speciális kialakítású felületi elemekkel rendelkezik, amelyek lehetővé teszik a csövek 90 -os és 45 -os ívű fektetését is.mivel a csövek így közvetlenül a padló felső felülete alatt vannak, a felfűtési idő rövid, a rendszer alacsony vízhőmérséklettel üzemeltethető, és gyorsan reagál a hőmérséklet beállításának módosításaira. Előnyök: Ideális a meglévő épületek felújítása során Közvetlenül betonaljzatra vagy járólapra építhető Az elemek magassága mindössze egy centiméter A fólia elemek és a csövek olcsón beépíthetők A fólia elemekre a beépítés után azonnal rá lehet lépni Rövid felfűtési idő A fűtővíz alacsony hőmérséklete miatt ideális a hőszivattyúkhoz és a megújuló energiaforrások használatáhoző Közvetlenül összeköthető meglévő fűtőrendszerekkel 31

32 Minitec padlófűtés felújításokhoz A rendszer elemei Az Uponor felújításoknál használható Minitec padlófűtés/- hűtés rendszere kiváló minőségű, optimálisan egymáshoz illeszkedő rendszerelemekből áll. A rendszert az Uponor rendszerelemek széles választéka teljessé. Ezzel lehetséges az összetett rendszerek egy gyártó termékeiből történő felépítése. 32

33 Minitec padlófűtés felújításokhoz Alkalmazási tanácsok Általános A padlófűtés/-hűtés beépítésének tervezése során figyelembe kell venni a vonatkozó törvényeket, jogszabályokat, irányelveket és szabványokat. A legfontosabb dokumentumok jegyzékét jelen útmutató végén találja. Mivel az ilyen műszaki projektekben általában több szakterületről vesznek részt, az építési folyamatokat megfelelően koordinálni kell (egyeztető koordináció) a tervező, az építész és a specialista között. Beépítési feltételek Építési feltételek Az Uponor Minitec beépítése előtt valamennyi ablakot és külső ajtót be kell építeni. A falak vakolását, valamint a villany- és vízvezetékszerelést be kell fejezni. Az ajtókereteket be kell építeni és a csővezetékek kivágásait le kell szigetelni. Az elkészült padlóval érintkező minden alkatrészt be kell építeni (a DIN EN 18560, 2. rész, 4. fejezete "Szerkezeti követelmények" szerint). Az aljzatkiegyenlítő rétegek beépítésénél tartsa be a gyártó utasításait. Teherviselő aljzat A teherviselő aljzatnak (pl. betonaljzat) megfelelően száraznak és vízszintesnek kell lennie. Felülete legyen sima, és ne legyenek rajta kiálló elemek, csővezetékek, kábelek, stb. Ha az aljzaton repedések vannak, azokat megfelelően ki kell javítani. A teherviselő aljzatot a padlóburkolónak kell megvizsgálnia és a repedéseket megfelelően kijavítani. Aljzatkiegyenlítő rétegek Ha az aljzat nem felel meg az egyenletességi követelményeknek, megfelelő aljzatkiegyenlítőt kell alkalmazni. Ezek a követelmények betonaljzatokra és hajópadlókra vonatkoznak. A régi épületekben elég gyakran előfordulnak például sérült fapadlók, ezeket ki kell javítani. Ez azonban csak akkor lehetséges, ha a padlódeszkák épek és rögzítésük stabil. Rendelkezniük kell továbbá a megfelelő teherviselő képességgel is. Sok esetben elegendő, ha a padlódeszkákat lecsavarozzák, a deszkák repedéseit és a göblyukakat pedig tömítik a vízszintes és sima szerelő felület kialakításához. Az ál-fapadlóknak behajlása lehet, és ez aljzatkiegyenlítőkkel vagy száraz teherelosztó rétegekkel nem küszöbölhető ki. Az aljzatkiegyenlítés történhet önterülő aljzatkiegyenlítő masszákkal. Az önterülő aljzatkiegyenlítő massza felhordása előtt általában meg kell csiszolni a hajópadlót és be kell kenni alapozóval. Az aljzatkiegyenlítő vastagsága 3-15 mm lehet. A különböző gyártók az aljzatkiegyenlítő anyagok széles választékát kínálják, amelyeket a gyártók kipróbáltak, és az Uponor Minitec rendszerhez alkalmasnak nyilvánítottak. További információért forduljon az Uponor regionális irodáihoz. Uponor Minitec elválasztó rétegen, vagy szigetelésen (például: Knauf) Ragasztóréteg az aljzaton ragasztva elválasztó rétegre 10 mm szigetelésre 20 mm szigetelésre Teljes vastagság 20 mm 32 mm 42 mm 52 mm Kiegyenlítő réteg vastagsága 8 mm 20 mm 20 mm 20 mm a csövek fölött a csövek fölött a csövek fölött a csövek fölött Padlóelem a rendszer szállítója szerint 12 mm-től 12 mm-től 12 mm-től 12 mm-től Tömeg 40 kg/m 2 64 kg/m kg/m kg/m 2 Megnövelt zajszigetelés Hőszigetelés Tűzvédelem 1) 2) 1) F mm-es cellulóz szigeteléssel 2) F mm-es cellulóz szigeteléssel 33

34 Minitec padlófűtés felújításokhoz Uponor Minitec szegélyszigetelők beépítése Az aljzatnak száraznak, keménynek és tapadásgátló anyagoktól mentesnek kell lennie. Megfelelő tapadással és teherbíró képességgel kell rendelkeznie. A fapadlókat megfelelően rögzíteni kell a gerendákhoz és hornyos eresztékkel kell egymáshoz kapcsolni. Egymáshoz képest nem mozdulhatnak és nem billenhetnek el. Ha szükséges, további csavarokkal kell őket rögzíteni. Használjon megfelelő aljzatkiegyenlítő anyagot (kövesse a gyártó utasításait). Uponor Minitec elválasztó rétegen, vagy szigetelésen Az Uponor Minitec elválasztó rétegre vagy szigetelésre is építhető, például a Knauf gyártmányú elemek használatával. A szigetelő réteg ilyenkor a Knauf Steico Standard zajszigetelésből, vagy a Knauf Therm EPS 035/040 DEO szigetelő lapokból készül, 10 vagy 20 mm rétegvastagságban. Kötések Szegélykötések, szegélyszigetelők A szegélyszigetelők fontos szerepet töltenek be, a teherelosztó réteg és a függőleges szerkezeti elemek közé kerülnek beépítésre, eltakarva a szegélykötéseket. A meglévő szegélykötést mindig meg kell vizsgálni és Minitec szegélyszigetelő csíkokkal ki kell egészíteni az aljzatkiegyenlítő, illetve az új padlóburkolat szintjéig. A szegélyszigetelőknek tehát a teherbíró felülettől a padlóburkolat szintjéig kell érni. A szegélyszigetelők túlérő részét a padlóburkolat lerakása előtt nem szabad eltávolítani. A szegélyszigetelőknek tehát a teherviselő aljzattól a padlóburkolat felső szintjéig kell érni Dilatációs kötések A dilatációs kötések az aljzat részeit egymástól elválasztó kötések. A szegélykötésekhez hasonlóan a dilatációs kötéseket is megfelelő profillal ki kell emelni az aljzatkiegyenlítő, illetve a beépítendő új padlóburkolat szintjéig. Hőszigetelési előírások épületek felújításánál Fűtött helyiségek fölötti padlók Az Uponor Minitec egy speciális vékony rétegű padlófűtés, amiről a DIN EN 1264 szabványban nem esik szó. Emiatt az A, B és C típusú padlófűtés rendszerekre megadott R ellenállás értékek nem kötelező érvényűek. Ha szükséges hő- és/ vagy hangszigetelés beépítése, először vizsgálják meg a meglévő padló felépítését. Ha az értékek nem bizonyulnak elegendőnek, akkor az Uponor Minitec az ilyen rendszerekhez a gyártója által jóváhagyott szigetelő rétegre is beépíthető. Padlók fűtetlen helyiségek és talaj fölött Az Uponor Minitec rendszer fűtetlen helyiség, illetve talaj fölötti beépítésénél be kell tartani a vonatkozó rendeletben foglalt szigetelési előírásokat és szabványokat. Az alábbiakban példaként vázolt követelményeket a Német Energiatakarékossági Hatóság (German Energy Saving Ordinance - EnEV) írja elő. Ha a felújítandó padlófelület nagysága meghaladja az összes padlófelület 10%-át, akkor az EnEV 2009, 3. szakasz, 9. bekezdés követelményei érvényesek. Ha a padló felületét csak annak szélein kell felújítani (Uponor Minitec-nél általában ez a helyzet), akkor biztosítani kell, hogy a hőátadási együttható U = 0,50 W/(m 2 K) legyen. Ezt a követelményt akkor lehet teljesítettnek tekinteni, ha a padlót a lehető legvastagabb szigetelő réteggel λ = 0,04 W/(m 2 K) építik meg az ajtókeretek és az ajtó magasságok módosítása nélkül. Ha az egész padlószerkezet (azaz a padlófelület több mint 10%- a) felújításra kerül, a hőátadási tényező előírt minimális értéke U = 0,30 W/(m 2 K). Ebben az esetben azt kell megvizsgálni, hogy a padló alá beépített hőszigetelés megengedett helyiség magasság esetén hozzájárul-e a fenti érték betartásához. Ha az EnEV 2009-ben előírt értékek betartása ésszerű költségek mellett nem lehetséges, akkor az építtetők az EnEV 25. cikkelye alapján felmentést kérhetnek ez alól, és így az Uponor Minitec kiegészítő hőszigetelés nélkül beépíthető. 34

35 Minitec padlófűtés felújításokhoz Szabályzási koncepció Példa: Az előremenő víz hőmérséklet-szabályozása és az egyes helyiségek hőmérséklet-szabályozása Uponor rádiós termosztátokkal. Használhatóság Az előremenő víz hőmérsékletét és az egyes helyiségek hőmérsékletét szabályozó Uponor vezérlőelemek a padlófűtés energiahatékony és költségtakarékos üzemeltetését teszik lehetővé a legnagyobb kényelem mellett. A funkciók leírása A vezeték nélküli termosztátok a szabályzott helyiségek hőmérsékletét mérik. A vezeték nélküli vezérlőn, állásszabályzó és a köröket beszabályzó/fojtó szelepeken keresztül szabályozzák a megfelelő helyiségek fűtőfelületeinek hőleadását. Az alap távvezérelt szabályzóegységgel az egyes helyiségek hőmérséklete például különböző időpontokban csökkenthető. A fűtésszabályzó az időjárásnak és a beállított hőmérsékleteknek megfelelően szabályozza a víz hőmérsékletét. Alkatrészek Uponor programozó egység Uponor központi egység Antenna Rádiós termosztát Uponor hőtermelőoldali szabályzó egységó Előremenő és visszatérő víz hőfokérzékelője Kültéri érzékelő Uponor osztó-gyűjtő Fűtőberendezés Az itt bemutatott kapcsolási rajz az alapvető szabályzó elemek egyszerűsített bemutatása. A beépítésről és üzemeltetésről az egyes alkatrészekkel együtt szállított használati utasításokban találhat részletes információt. 35

36 Minitec padlófűtés felújításokhoz Alapvető tudnivalók Hőmérsékletek Padló felületi hőmérséklete Különös figyelmet kell szentelni a padló felületi hőmérsékletének, az egészségügyi és élettani megfontolásokkal együtt. A padló felületének átlaghőmérséklete és a helyiség tervezett hőmérséklete közötti különbség, valamint az alapvető tulajdonságok alapján számítható ki a padló felületének fűtőkapacitása. A maximális felületi hőmérsékletet a DIN EN 1264 szabványban meghatározott hőterhelési határérték korlátozza, amelyet a tervezési táblázatokban és diagramokban elméleti számítási határértékként kell számításba venni. Max. felületi hőmérséklet a DIN EN 1264 szabvány szerint: 29 C komfortzónában 35 C peremzónában 33 C komfortzónában A helyiség hőmérséklete, hőérzet és közepes sugárzási hőmérséklet A sugárzó fűtőrendszereknél, mint amilyenek az Uponor padlófűtés rendszerei, jelentős energiamegtakarítás érhető el a gyengébb hatásfokú fűtésrendszerekhez képest. Ez az energiahatékonyság elsősorban a helyiség jobban szabályzott hőmérsékletének és optimális függőleges hőmérsékleti profiljának köszönhető. A kényelemérzethez mind a helyiség levegőjének hőmérséklete ϑl, mind a helyiséget határoló felületek közepes sugárzási hőmérséklete ϑs fontos tényező. Ezek eredményezik az úgynevezett hőérzetet. Ez azt jelenti, hogy a padlófűtéses helyiségekben élő emberek nagyobb kényelmet éreznek még akkor is, ha a helyiség levegőjének hőfoka alacsonyabb. Helyiségek normál tervezési hőmérsékletei: Nappalik 20 C Folyosók 16 C Hálószobák 20 C Fürdőszobák 25 C 36

37 Minitec padlófűtés felújításokhoz Csőkiosztás, Víz A standard, önálló és kombinált fűtőkörök nagyságának korlátja a teljes nyomásesés, amit a hőterhelés, vagy tömegáramlás és a fűtőcsövek hossza határoz meg. Berendezéstől függően a fűtőcsövek távolsága különböző. Visszatérő Előremenő Példa a Vz 10 csőkiosztásra komfortzónákban Visszatérő Előremenő Visszatérő Előremenő Példa a csövek távolságára nagyméretű ablak közelében. A szegélyzónában Vz 5, a komfortzónában Vz

38 Minitec padlófűtés felújításokhoz Alapvető tudnivalók Nappalik/irodák A legnagyobb komfort biztosítására a nappalikban és az irodákban a csövek távolsága korlátozott. A helyiség egyenletes hőmérsékleteloszlása érdekében a sugárzó fűtésrendszernek a kémények kivételével minden felületi szerkezet alá be kell nyúlnia. Ha nagyméretű termet, vagy hasonló projektet tervez, kérje ki tanácsunkat az adott projekthez. Fürdőszobák: Az uszodák és fürdőszobák olyan területek, ahol az emberek Mezítláb lépnek a padlóra. Fiziológiai okokból a fürdőszobákban, WC-kben és az úszómedencék körül a padlófűtés csöveit egymáshoz a legközelebb kell elhelyezni. Konyhák: Egy konyha tervezésénél nem mindig tudható előre, hogy hová kerülnek a beépített bútorok. Emiatt a fűtőcsöveket közelebb kell elhelyezni egymáshoz, hogy kompenzáljuk a bútorok által okozott veszteséget. Szélek A széleken, ahová általában ritkán lépünk, a magasabb padlóhőmérséklet elérése érdekében sűrűbben lehet elhelyezni a fűtőcsöveket. Ez kiegyenlíti a széleken és az ablakok közelében fellépő nagyobb hőveszteséget, és növeli a helyiség komfortját. A széleken a csöveket mindig a lehető legközelebb kell fektetni egymáshoz. A szegélyzóna szélessége sehol ne haladja meg az 1 métert! Osztó-gyűjtő bekötési zónája A fűtőkörök osztó-gyűjtője közelében a csövek nagyon közel vannak egymáshoz. Ezek a csövek is adnak le hőt. Ha a hőleadás, vagy a felületi hőmérséklet ezen a területen nagyon magas, burkolja a csöveket, vagy csőszakaszokat hőszigetelővel. Alapszabály, hogy a szomszédos helyiségekhez a lehető legrövidebb úton kell lefektetni a csöveket. Az EN 1264 szabvány 4. szakasz alapján a minimális előírt távolság a csövek és a függőleges épületelemek között 50 mm és kémények, nyitott tűzhelyek, valamint nyitott és zárt aknák, például liftaknák között 200 mm A csövek (ajánlott) Vz kiosztása fürdőszobákban, Vz 5 konyhákban min. Vz 10 nappalikban/irodákban max. Vz 15 széleken Vz 5, max. Vz 10 A padlóburkolatok hőellenállása A padlóburkolatok hőellenállása a gyártó által biztosított termékdokumentációban található. Hővezetési ellenállás tájékoztató értékei Padlószőnyeg kb. 0,06-0,15 m 2 K/W Parketta kb. 0,04-0,11 m 2 K/W PVC kb. 0,025 m 2 K/W Járólap, márvány kb. 0,01-0,02 m 2 K/W Ha a parkettát, PVC-t, járólapot, vagy természetes kőburkolatot részben szőnyeg borítja, akkor az átlagos R,B hőellenállást a szőnyeggel borított felület nagyságának megfelelően kell kiszámítani: Rλ,B = [(Aössz - AB) Rλ,0 + AB (Rλ,O+ Rλ,T)]/Aössz Rλ,O = hővezetési ellenállás szőnyeg nélkül Rλ,T = hőellenállás szőnyeggel Rλ,B = átlagos hővezetési ellenállás AB = szőnyeggel borított felület Aössz = teljes felület Példa: 25 m 2 járólap Rλ,O = 0,02 m 2 K/W amelyből 8 m 2 szőnyeggel borított Rλ,T = 0,15 m 2 K/W. Rλ,B = [(25-8) 0, (0,02 + 0,15)] / 25 Rλ,B = 0,07 m 2 K/W Lakóépületeknél az Uponor padlófűtés teljesítményét a padlóburkolat legnagyobb megengedett hővezetési ellenállásához kell kiszámítani (Rλ,B = 0,15 m 2 K/W). Ez a megközelítés azért szükséges, mert nem feltételezhetjük például azt, hogy egy kőburkolatú padlózatú helyiség mindig változatlan marad. Mivel egy ilyen helyiséget a későbbiekben átalakíthatnak, például szőnyeget vagy parkettát raknak le, a padló hővezetési ellenállása jelentősen megváltozhat. Ha ezt nem vesszük figyelembe a tervezésnél, akkor a szükséges fűtőteljesítmény csak az előremenő víz hőmérsékletének emelésével lesz lehetséges, amihez viszont a kazánokat és hőszivattyúkat a leggazdaságosabb tartományukon kívül kellene üzemeltetni. 38

39 Minitec padlófűtés felújításokhoz Számítások Tervezési táblázatok közelítő számításokhoz A tervezési táblázatok segítségével gyorsan meghatározható a csövek fektetési távolsága és a fűtőkör maximális hossza. Ez azonban nem helyettesíti a pontos tervezést és számításokat a projekt során. A tervezési táblázatok használata: 1. Válassza ki a ϑi = 20 C hőmérséklethez tartozó táblázatot 2. Válassza ki a projektjéhez tartozó meghatározott maximális qdes tervezési hőterhelést (fürdőszobához nem ezt!) 3. Ebben a sorban válassza ki a ϑv,des tervezési hőmérsékletet 4. Olvassa le a táblázatból a Vz szükséges fektetési távolságot és a fűtőkör AFmax maximális hosszát 5. Fürdőszobákhoz használja a ϑi = 24 C hőmérséklethez tartozó tervezési táblázatot. A különböző feltételeknél használható tervezési táblázatok a függelékben találhatók. A táblázatokban találhatóktól eltérő tervezési feltételek esetén használja a tervezési és nyomásesési diagramokat és a hozzájuk tartozóképleteket, vagy használja az Uponor kalkulációs szoftverét. Példa a leolvasásra (fűtés) Tervezési feltétel: Padlóburkolat: padlószőnyeg Hőteljesítmény qh = 60 W/m 2 Helyiség hőmérséklete ϑi = 20 C Padlóburkolat hővezetési ellenállása Rλ,B = 0,15 m 2 K/W Csövek távolsága VZ = 10 cm Kiválasztott áramlási hőfok ϑv, des.... = 48 C Eredmény: max. fűthető felület fűtőkörönként Amax = 11,25 m 2 A fűtőkörök száma n = AR/Amax. n = 1,7 Eredő átlagos felületi hőmérséklet ϑf,m = 25,7 C (megfelelő) Uponor Minitec tervezési táblázatok 15 mm aljzatkiegyenlítővel (Δpmax. = 250 mbar) Tervezési táblázat, ϑi = 20 C, Rλ,B = 0,15 m 2 K/W (szőnyeg) λϑ ϑv, des = 53 C 1) ϑv, des = 48 C ϑv, des = 43 C ϑf,m [ C] qh [W/m 2 ] Vz [cm] AFmax. [m 2 ] Vz [cm] AFmax. [m 2 ] Vz [cm] AFmax. [m 2 ] 28,7 95,9 5 5,20 28,2 90,0 5 6,25 27,3 80,0 10 8,75 5 5,60 26,9 75, ,05 5 6,60 26,5 70, ,70 5 7,60 26,1 65, , ,75 25,7 60, , ,25 5 6,95 25,2 55, , , ,10 24,8 50, , , ,85 24,4 45, , , ,20 23,9 40, , , ,70 A táblázat értékei a következő kulcsszámokon alapulnak: RΔ,ins = 0,75 m 2 K/W, ϑu = 20 C, 130 mm betonpadló, eloszlás = 3-30 K, fűtőkör max. hossza = 50 m max. nyomásesés fűtőkörönként 2 x 5 m csatlakozó vezetékkel Δpmax = 250 mbar 1) ϑv > 53 C esetén a hőterhelés határértékét és így a 29 C (fürdőszobáknál 33 C) megengedett maximális padlóhőmérsékletet túllépjük. 39
