Uponor rendszer megoldások. Előadó: Kiss Péter Értékesítési vezető, mérnök Uponor Kft.
|
|
- Frigyes Mezei
- 8 évvel ezelőtt
- Látták:
Átírás
1 Uponor rendszer megoldások családi házakhoz Előadó: Kiss Péter Értékesítési vezető, mérnök Uponor Kft.
2 Gyártói- és értékesítési egységek Gyártás/Épületgépészet Gyártás/Mélyépítészet Értékesítés Központ 06 May 2013 Uponor 2
3 Padlőfűtés előnyei A rómaiak már Krisztus előtt 80 évvel felfedezték, hogy a legjobb fűtési mód, ha a padlót felmelegítik (pl. füstjáratokkal) és így a nagy felület fogja a meleget sugározni. A koncepció mind a mai napig fennmaradt. 06 May 2013 Uponor 3

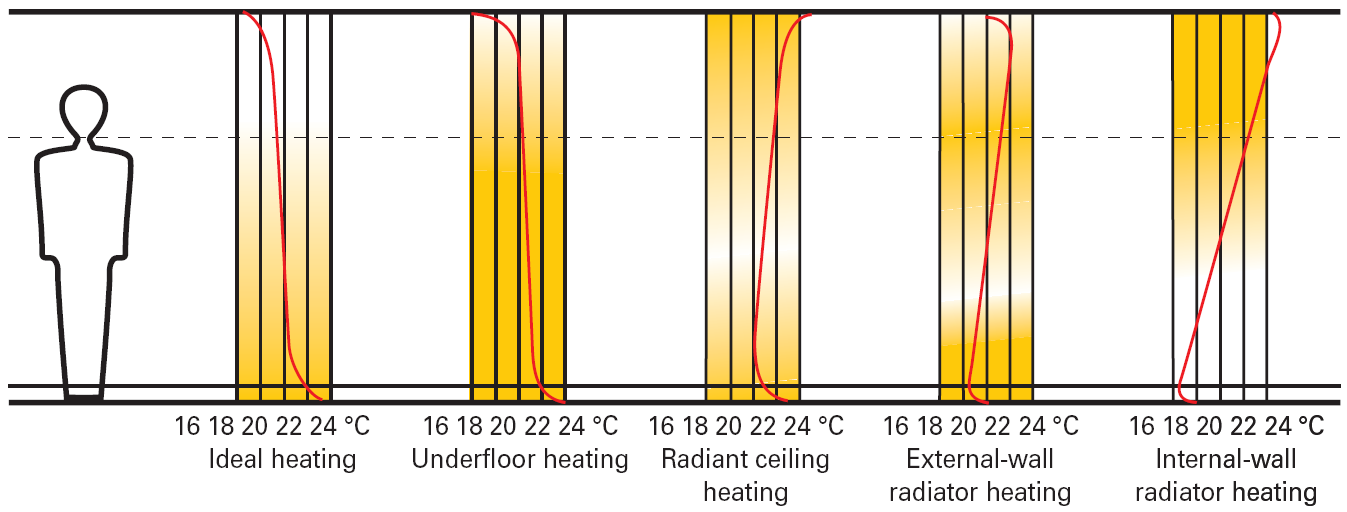

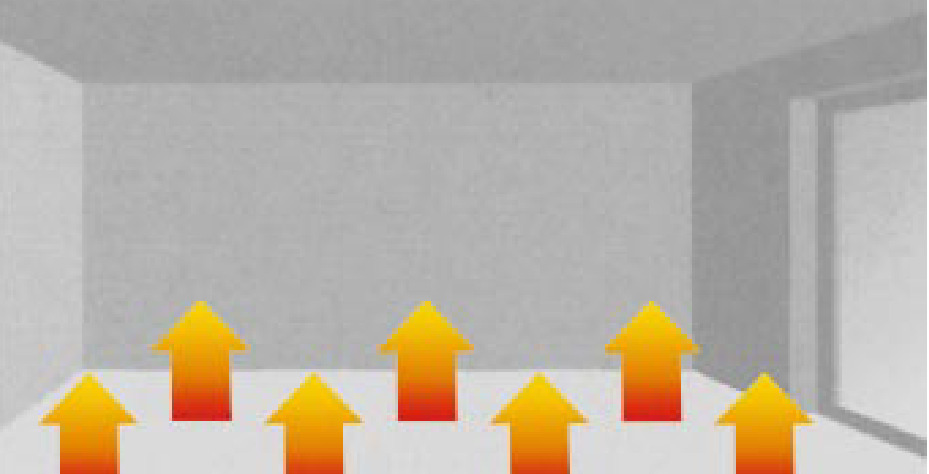

4 Levegőáramlás és hőeloszlás Radiatoros fűtés padlófűtés: Nincs konvekciós léghenger 06 May 2013 Uponor 4
5 Porallergia A családi házak esetében a padlófűtés előnyökkel jár. A padló melege jelentősen korlátozza a poratkák életfeltételeit. Az atkák visszahúzódnak a padlószerkezet felső rétegébe és ott a takarítás során könnyen feltakaríthatóak, összeporszívózhatóak. 06 May 2013 Uponor 5
6 Porallergia KELLEMETLEN ÁGYASTÁRSAK..ha az poratka-allergiát kezeletlenül hagyjuk az asztmához vezethet....ezért az érintettek számára az első lépés az kell hogy legyen, hogy elkerülik az atkákat... Forrás: SPIRO 11/ May 2013 Uponor 6
7 Padlófűtés előnyei Főbb előnyök: - kiváló hőérzet -több mint 30 éves tapasztalat -Meleg láb, hideg fej -higiénikus működés -Önszabályzó hatás -Jól kombinálható hatékony hőtermelőkkel - helytakarékos - könnyű a fektetése - környezetbarát - költséghatékony - karbantartásmentes 06 May 2013 Uponor 7
8 Uponor energiahatékony padlófűtés nedves technológiával, új épületekhez
9 Egyenletlenségi tűrés 06 May 2013 Uponor 9

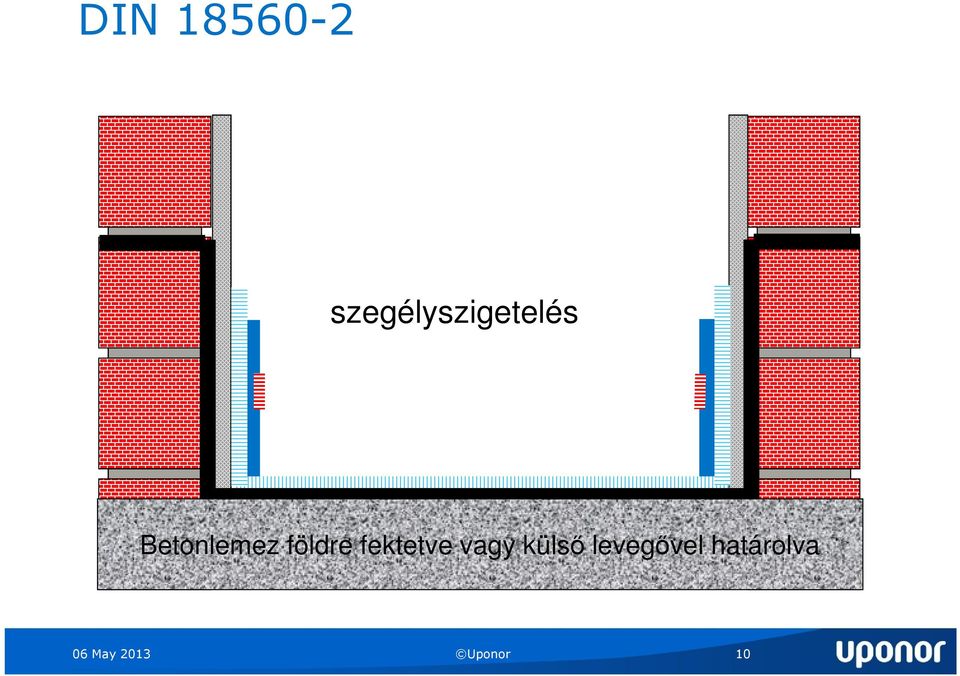

10 DIN szegélyszigetelés Betonlemez földre fektetve vagy külső levegővel határolva 06 May 2013 Uponor 10
11 Szegélyszigetelés Kasírozott fólia Hátoldalán ragasztóval 150/10 mm Bevágás Vastagság 10 mm magasság: 150 mm 06 May 2013 Uponor 11
12 Szegélyszigetelés csatlakoztatása vékony önterülő esztrichnél 06 May 2013 Uponor 12
13 Szigetelés Lépéshanggátló szigetelés Hőszigetelés Betonlemez földre fektetve vagy külső levegővel határolva 06 May 2013 Uponor 13

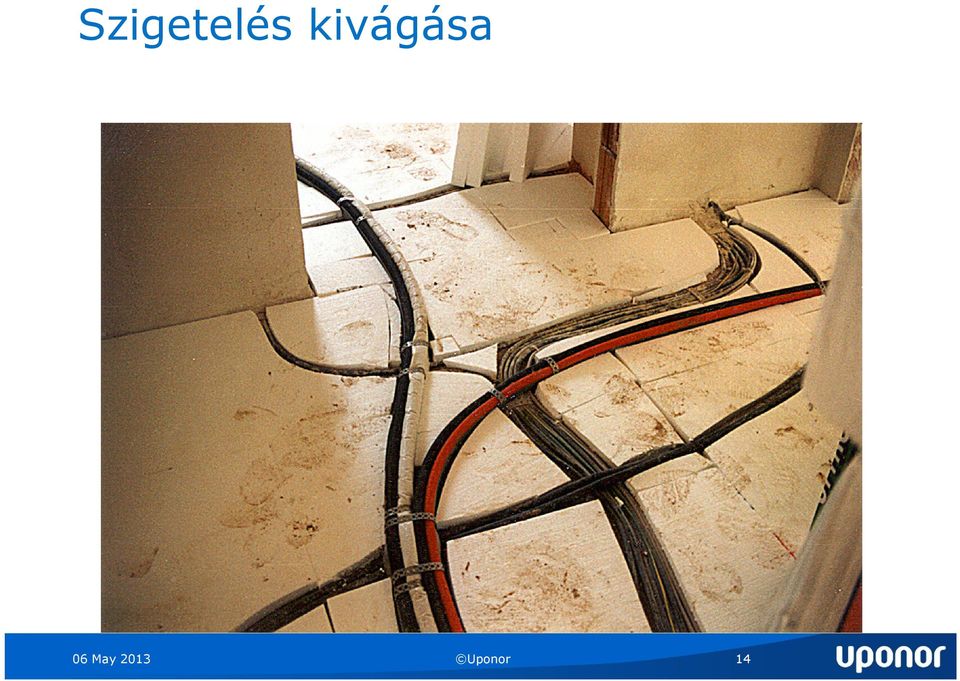

14 Szigetelés kivágása 06 May 2013 Uponor 14
15 helyes jó rossz rossz nincs egyeztetés jó rossz 06 May 2013 Uponor 15
16 Vertikális (függőleges) eltérés 06 May 2013 Uponor 16
17 Horizontális (vízszintes) eltérés 06 May 2013 Uponor 17

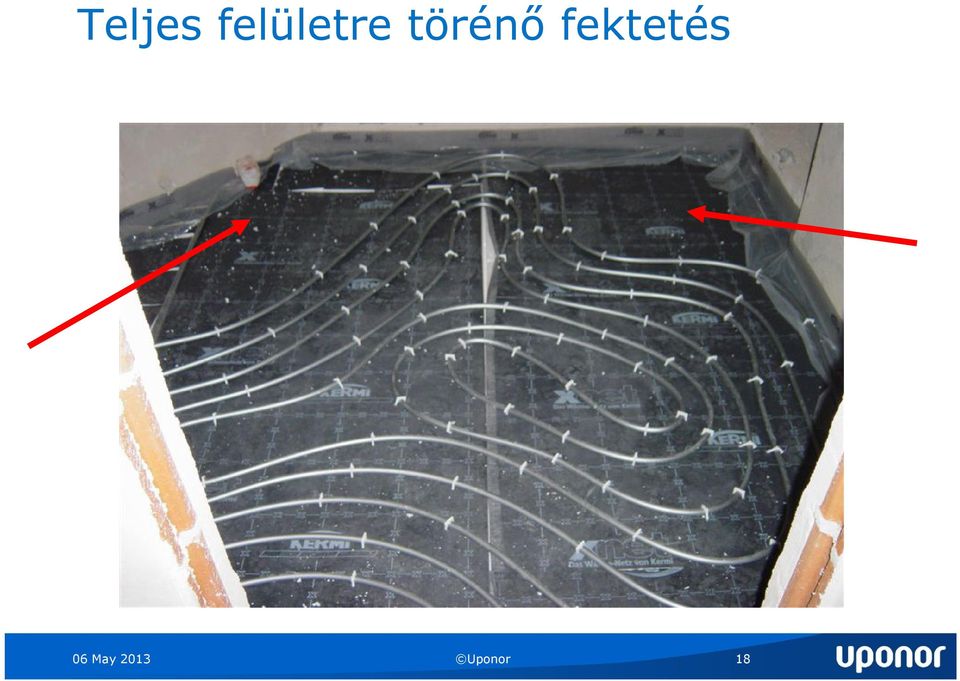

18 Teljes felületre törénő fektetés 06 May 2013 Uponor 18

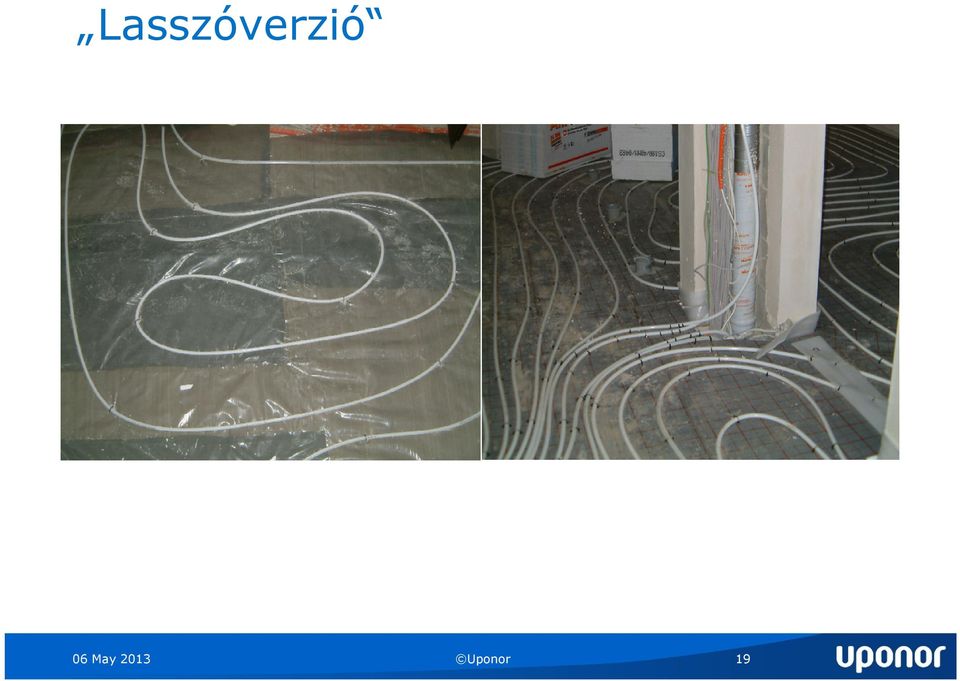

19 Lasszóverzió 06 May 2013 Uponor 19
20 Infravörös felvétele egy padlófűtésnek 06 May 2013 Uponor 20
21 DIN Fűtőesztrich (fűtőbeton) A tervezésnél a esztrichbetonozási zónákat és a fűtőköröket egyeztetni kell. A dilatációs fugákat nem szabad a fűtőkörökkel keresztezni. Azokat a hozzávezetéseket amelyekkel a dilatációs fugákat keresztezzük egy min.30cm hosszú védőcsővel kell megvédeni. 06 May 2013 Uponor 21
22 Tartózkodási zóna v e 06 May 2013 Uponor 22
23 Elválasztott perem- ill. tartózkodási zóna v e v e 06 May 2013 Uponor 23
24 Kombimált megoldás v e 06 May 2013 Uponor 24
25 Kombinált zóna v e 06 May 2013 Uponor 25
26 Rögzítési rendszerek Felületfűtés A kényelem technikája A fűtési hőmennyiséget úgy kell elosztani, hogy az a felhasználó megelégedésére szolgáljon. Rendszerlemez Acélháló Szárazépítés Falfűtés Felújítás Tüskés rendszer Bepattintós sínrendszer Rendszerlemez (szig. nélkül) 06 May 2013 Uponor 26
27 EN A típus 6mm B típus 06 May 2013 Uponor 27

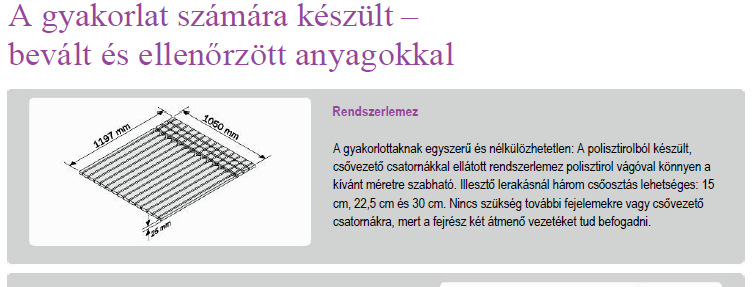

28 EN Tüskés megoldás Redszerlemez 06 May 2013 Uponor 28
29 Uponor energiahatékony padlófűtés nedves technológiával, nem csak felújításokhoz
30 MINITEC padlófűtési rendszer A legkisebb magasság a legnagyobb kényelemért Rendszerleírás, alkalmazási terület Előnyök: - Alacsony rétegvastagság, minimum 25 mm - Bármilyen aljzatra lefektethető/ fa, beton, járólap/ - Öntapadós rendszerlemez - Beépítési rendszer magasság max. 15mm - Gyors reagálású rendszer - Gyors felfűtési idő - Alacsony előremenő hőmérséklet - Gazdaságos, energiahatékony üzemeltetés - Nem csak felújításokhoz - Ideális hőszivattyúkhoz, kondenzációs kazánokhoz 06 May 2013 Uponor 30
31 MINITEC padlófűtési rendszer Uponor szegély-szigetelő csík Uponor rend-szerlemez Uponor 9,9 x 1,1 mm-es PE-Xa cső Meglévő aljzatbeton az alatta lévő hő- és hangszigeteléssel Padló Hajópadló Alapozóréteg Önterülő aljzatkiegyenlítő Kiegészítő kiegyenlítő réteg hajópadlóhoz Parketta vagy laminát padló kiegészítő elválasztóvagy ragasztóréteggel Padlólap burkolat csemperagasztó-val és fugázással Ragasztott szőnyegpadló 06 May 2013 Uponor 31
32 MINITEC padlófűtési rendszer Minimális magasságú Az Uponor rendszerlemezek könnyen Az Uponor PE-Xa csöveket költségtakarékosan rendszerlemez beépíthetők egy ember is le tudja fektetni PE-Xa cső fektetése 90 -os ívben PE-Xa cső 45 -os ívben A vékony aljzatkiegyenlítő réteg miatt rövid a felfűtési idő 06 May 2013 Uponor 32
33 MINITEC padlófűtési rendszer A rendszer elemei Az Uponor felújításoknál használható Minitec padlófűtés/-hűtés rendszere kiváló minőségű, optimálisan egymáshoz illeszkedő rendszerelemekből áll. A rendszert az Uponor választékának elosztó és vezérlő elemei. 06 May 2013 Uponor 33
34 MINITEC padlófűtési rendszer 06 May 2013 Uponor 34
35 MINITEC padlófűtési rendszer Általános - Szabványok, jogszabályok és irányelvek figyelembe vétele a tervezés kivitelezés során. - Fontos az egyeztetés a különböző szakiparok között /építész, épületgépész stb./ Beépítési feltételek - Beépítés előtt a külső nyílászáróknak beépítve kell lenniük - Minden elektromos szerelésnek készen kell lennie - Az aljzatkiegyenlítő réteg alkalmazásánál a gyártó utasításai szerint kell eljárni Teherviselő aljzat - A teherviselő aljzatnak (pl. betonaljzat) száraznak, vízszintesnek kell lennie. - Felülete legyen sima, és ne legyenek rajta kiálló elemek, csővezetékek, kábelek, stb. - Ha az aljzaton repedések vannak, azokat megfelelően ki kell javítani. 06 May 2013 Uponor 35
36 Aljzatkiegyenlítő rétegek MINITEC padlófűtési rendszer Ha az aljzat nem felel meg az egyenletességi követelményeknek, megfelelő aljzatkiegyenlítőt kell alkalmazni. Ezek a követelmények betonaljzatokra és hajópadlókra vonatkoznak. A régi épületekben elég gyakran előfordulnak például sérült fapadlók, ezeket ki kell javítani. Ez azonban csak akkor lehetséges, ha a padlódeszkák épek és rögzítésük stabil. Rendelkezniük kell továbbá a megfelelő teherviselő képességgel is. Sok esetben elegendő, ha a padlódeszkákat lecsavarozzák, a deszkák repedéseit és a göblyukakat pedig tömítik a vízszintes és sima szerelő felület kialakításához. 06 May 2013 Uponor 36
37 MINITEC padlófűtési rendszer Az aljzatnak száraznak, keménynek és tapadásgátló anyagoktól mentesnek kell lennie. Megfelelő tapadással és teherbíró képességgel kell rendelkeznie. Használjon megfelelő aljzatkiegyenlítő anyagot (kövesse a gyártó utasításait). A fapadlókat megfelelően rögzíteni kell a gerendákhoz és hornyos eresztékkel kell egymáshoz kapcsolni. Egymáshoz képest nem mozdulhatnak és nem billenhetnek el. 06 May 2013 Uponor 37
38 MINITEC padlófűtési rendszer Dilatációs kötések A dilatációs kötések az aljzat részeit egymástól elválasztó kötések. A szegélykötésekhez hasonlóan a dilatációs kötéseket is megfelelő profillal ki kell emelni az aljzatkiegyenlítő, illetve a beépítendő új padlóburkolat szintjéig. Hőszigetelési előírások épületek felújításánál Fűtött helyiségek fölötti padlók esetében mint az Uponor Minitec egy speciális vékony rétegű padlófűtés, amiről a DIN EN 1264 szabványban nem esik szó. Emiatt az A, B és C típusú padlófűtés rendszerekre megadott R ellenállás értékek nem kötelező érvényűek. Ha szükséges hő- és/vagy hangszigetelés beépítése, akkor az Uponor által jóváhagyott szigetelő rétegre is beépíthető. 06 May 2013 Uponor 38
39 MINITEC padlófűtési rendszer Padlók fűtetlen helyiségek és talaj fölött Az Uponor Minitec rendszer fűtetlen helyiség, illetve talaj fölötti beépítésénél javasolt az alábbi rendeletben foglalt szigetelési előírásokat és szabványokat betartani. Az alábbiakban példaként vázolt követelményeket a Német Energiatakarékossági Hatóság (German Energy Saving Ordinance - EnEV) írja elő. 06 May 2013 Uponor 39
40 Tervezés és számítások MINITEC padlófűtési rendszer Helyiségek normál tervezési hőmérsékletei: Nappalik 20 C, Folyosók 15 C, Hálószobák 20 C, Fürdőszobák 25 C Alapvető tudnivalók A helyiség hőmérséklete, hőérzet és közepes sugárzási hőmérséklet és a max. felületi hőmérséklet a DIN EN 1264 szabvány szerint: A sugárzó fűtőrendszereknél, mint amilyenek az Uponor padlófűtés rendszerei, jelentős energiamegtakarítás érhető el a gyengébb hatásfokú fűtésrendszerekhez képest. Ez az energiahatékonyság elsősorban a helyiség jobban szabályzott hőmérsékletének és optimális függőleges hőmérsékleti profiljának köszönhető. 06 May 2013 Uponor 40
41 MINITEC padlófűtési rendszer Tervezés és számítások: Padló felületi hőmérséklete Különös figyelmet kell szentelni a padló felületi hőmérsékletének, az egészségügyi és élettani megfontolásokkal együtt. A padló felületének átlaghőmérséklete és a helyiség tervezett hőmérséklete közötti különbség, valamint az alapvető tulajdonságok alapján számítható ki a padló fűtőfelületének fűtőkapacitása. A maximális felületi hőmérsékletet a DIN EN 1264 szabványban meghatározott hőterhelési határérték korlátozza, amelyet a tervezési táblázatokban és diagramokban elméleti számítási határértékként kell számításba venni. Max. felületi hőmérséklet a DIN EN 1264 szabvány szerint: 29 C komfortzónában 35 C peremzónában 33 C komfortzónában fürdőszobában vagy medencetérben 06 May 2013 Uponor 41

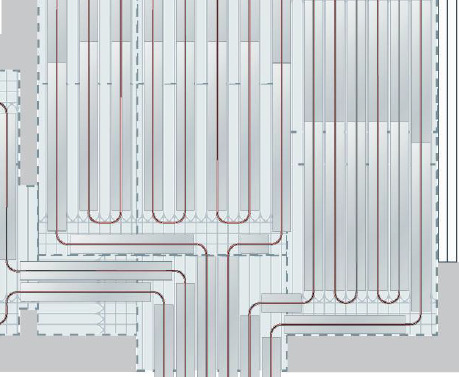

42 Csőkiosztás, Vz: 5, 10,15 MINITEC padlófűtési rendszer Visszatérő Előremenő Példa a csövek távolságára nagyméretű ablak közelében. A szegélyzónában Vz 5, a komfortzónában Vz 15. Visszatérő Előremenő Visszatérő Előremenő 06 May 2013 Uponor 42
43 MINITEC padlófűtési rendszer Csőkiosztás Nappalik/irodák A legnagyobb komfort biztosítására a nappalikban és az irodákban a csövek távolsága korlátozott. A helyiség egyenletes hőmérséklet eloszlása érdekében a sugárzó fűtésrendszernek a kémények kivételével minden felületi szerkezet alá be kell nyúlnia. Ha nagyméretű termet, vagy hasonló projektet tervez, kérje ki tanácsunkat az adott projekthez. Fürdőszobák: Az uszodák és fürdőszobák olyan területek, ahol az emberek meztelen talpukkal lépnek a padlóra. Fiziológiai okokból a fürdőszobákban, WCkben és az úszómedencék körül a padlófűtés csöveit egymáshoz a legközelebb kell elhelyezni. Konyhák: Egy konyha tervezésénél nem mindig tudható előre, hogy hova kerülnek a beépített bútorok. Emiatt a fűtőcsöveket közelebb kell elhelyezni egymáshoz, hogy kompenzáljuk a bútorok által okozott veszteséget. 06 May 2013 Uponor 43
44 MINITEC padlófűtési rendszer Szélek A széleken, ahová általában ritkán lépünk, a magasabb padlóhőmérséklet elérése érdekében sűrűbben lehet elhelyezni a fűtőcsöveket. Ez kiegyenlíti a széleken és az ablakok közelében fellépő nagyobb hőveszteséget, és növeli a helyiség komfortját. A széleken a csöveket mindig a lehető legközelebb kell fektetni egymáshoz. A szegélyzóna szélessége sehol ne haladja meg az 1 métert! Osztó-gyűjtő bekötési zónája A fűtőkörök osztó-gyűjtője közelében a csövek nagyon közel vannak egymáshoz. Ezek a csövek is adnak le hőt. Ha a hőleadás, vagy a felületi hőmérséklet ezen a területen nagyon magas, burkolja a csöveket, vagy csőszakaszokat hőszigetelővel. Alapszabály, hogy a szomszédos helyiségekhez a lehető legrövidebb úton kell lefektetni a csöveket. Az EN 1264 szabvány 4. szakasz alapján a minimális előírt távolság a csövek és a függőleges épületelemek között 50 mm és kémények, nyitott tűzhelyek, valamint nyitott és zárt aknák, például liftaknák között 200 mm 06 May 2013 Uponor 44
45 MINITEC padlófűtési rendszer A padlóburkolatok hőellenállása A padlóburkolatok hőellenállása a gyártó által biztosított termékdokumentációban található. Ha a parkettát, PVC-t, járólapot, vagy természetes kőburkolatot részben szőnyeg borítja, akkor az átlagos R λ, B hőellenállást a szőnyeggel borított felület nagyságának megfelelően kell kiszámítani: Rλ,B = [(Aössz - A + B ) R λ,0 + A B (Rλ,O Rλ,T)]/Aössz R λ,o = hővezetési ellenállás szőnyeg nélkül Rλ,T = hőellenállása szőnyeggel Rλ,B = átlagos hővezetési ellenállás A B = szőnyeggel borított felület Aössz = teljes felület Példa: 25 m 2 járólap R λ,o = 0,02 m 2 K/W amelyből 8 m 2 szőnyeggel borított Rλ,T = 0,15 m 2 K/W. Rλ,B = [(25-8) 0, (0,02 + 0,15)] / 25 = 0,07 m 2 K/W 06 May 2013 Uponor 45
46 Tervezési táblázatok közelítő számításokhoz MINITEC padlófűtési rendszer 06 May 2013 Uponor 46
47 Nyomásesés diagramok MINITEC padlófűtési rendszer 06 May 2013 Uponor 47
48 Nyomásesés diagramok MINITEC padlófűtési rendszer 06 May 2013 Uponor 48
49 SZÜNET
50 Uponor energiahatékony felületfűtés/hűtés nedves technológiával, új épületekhez

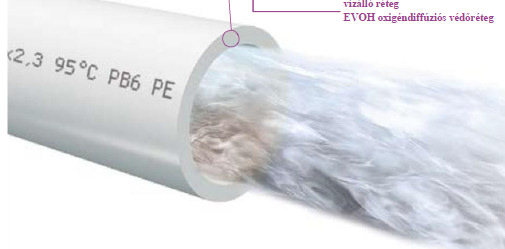

51 Uponor PE-Xa rendszer Térhálósított polietilén cső épületgépészeti alkalmazásokhoz Az Uponor PE-Xa nagy molekulasúlyú műanyagból készül, nyersanyaga HD polietilén. A polietilén hosszú láncmolekulái között kémiai kötéseket (úgynevezett keresztkötéseket) alakítanak ki peroxid térhálósítók alkalmazásával, nagy nyomáson és magas hőmérsékleten. Ez háromdimenziós rácsszerkezetet hoz létre. Az Engel-módszerrel sűrűbb és egységesebb keresztkötéseket lehet létrehozni, az összes térhálósítási eljárás közül ezzel érhető el a legnagyobb térhálósítási fok. 06 May 2013 Uponor 51
52 Az Uponor PE-Xa rendszer előnyei Jó memória, de intelligencia nélkül Ez a termikus memóriaeffektusra vonatkozik, és gyakorlati szempontból azt jelenti, hogy hőlégfúvó használatával könnyen ki lehet javítani a rosszul hajlított részeket vagy megtöréseket. Az anyag felveszi az eredet alakját, amikor átlátszóvá válik (133 C). Ez a módszer tömör kötések létrehozására is használható, felmelegítés alkalmazásával a csövet pontosan illeszkedve lehet az idomra zsugorítani. 06 May 2013 Uponor 52
53 Uponor PE-Xa rendszer vízellátásra Uponor PE-Xa csövek, ISO A3.2 méretek 16 2,2 20 2,8 25 3,5 32 4,4 40 5,5 50 6,9 63 8, , , ,3 06 May 2013 Uponor 53
54 Uponor PE-Xa rendszer fűtésre Uponor PE-Xa csövek, ISO A5.0 méretek 16 2,0 20 2,0 25 2,3 32 2,9 40 3,7 50 4,6 63 5, ,0 90 8,2 75 6,8 06 May 2013 Uponor 54
55 Az Uponor PE-Xa rendszer szerelése Q&E csőkötések szerelése (PPSU műanyag idomok példáján) 06 May 2013 Uponor 55
56 Uponor PE-Xa rendszerű vízvezetékszerelési megoldások Uponor 3.2 és 5.0 sorozatú szorítóbilincses csőkötések mm-es méretválaszték 06 May 2013 Uponor 56
57 Az Uponor PE-Xa rendszer előnyei rugalmas zajcsillapító kis súrlódású rezgéscsillapító termikus memóriaeffektus repedésálló hosszú élettartamú környezetbarát 06 May 2013 Uponor 57
58 Miért falfűtés, mennyezethűtés? Sugárzó fűtés-hűtés előnyei a hagyományos megoldásokkal szemben: Komfort -Kedvezőbb porelolszlás, -Kevesebb allergiás probléma -Nincs huzat -Nincs zaj -Nem látható -Meleg felületek -Egy rendszer fűt-hűt 06 May 2013 Uponor 58
59 Miért falfűtés, mennyezethűtés? Sugárzó fűtés, hűtés előnyei a hagyományos megoldásokkal szemben: Energiatakarékosság (hatékonyság) -Ugyanaz az operatív hőm. alacsonyabb levegő hőm.-nél -Ezáltal kevesebb transzmissziós veszteség (~12%) -Alacsony hőmérsékletű fűtés, magas hőm. hűtés -Optimális hőszivattyúkhoz, kondenzációs kazánokhoz 06 May 2013 Uponor 59
60 Uponor Mennyezet- falfűtés, -hűtés nedves rendszerrel 06 May 2013 Uponor 60
61 Uponor Mennyezet- falfűtés, -hűtés nedves rendszerrel Rendszerelemek: - 9,9x1,1mm PEXa cső (120 és 480m-es tekercsekben) - Bepattintós sín (2,5m-es hosszban 2cm-es osztással) - Szűkített T-idomok (20-9,9-20) - Szűkítők (20-9.9) - Toldók (9,9-9,9) - Külsőmen. csatlakozók - Csővezető ívek - Csatlakozó csavarzatok (3/4 eurokónusz-9,9x1.1) 06 May 2013 Uponor 61
62 Szerkezeti felépítés 1. Szigetelés (kívülről!) 2. Tégla (födém) 3. Tartósín x1,1mm PEXa cső 5. Vakolat 06 May 2013 Uponor 62
63 A hidraulikai kialakítás - Max m (4-5m2) 9,9x1,1mm- es cső (elsősorban a T függvénye) - Tichelmann zóna 20mm-es osztótól induló alapvezetékbe csatlakoztatva (max. 3-4 zóna egy kör) 06 May 2013 Uponor 63
64 Hőleadás - teljesítményadatok Teljesítményt befolyásoló legfontosabb tényezők: (példák: hűtés, menny.) -Előremenő visszatérő hőmérséklet (16 C/19 C) -Helyiséghőmérséklet (26 C) -Vakolat hővezetési tényezője (λ=0,8w/mk) -osztás (10cm) -Mennyezet v. fal? eltérő alfa értékek, fűtés vagy hűtés esetén (példa q~50w/m2) 06 May 2013 Uponor 64
65 Hőleadás - teljesítményadatok Teljesítményt befolyásoló legfontosabb tényezők: (példák: fűtés-fal) -Előremenő visszatérő hőmérséklet (pl.38 C/35 C) -Helyiséghőmérséklet (22 C) -Vakolat hővezetési tényezője (λ=0,7w/mk) -osztás (10cm) -Mennyezet v. fal? eltérő alfa értékek, fűtés vagy hűtés esetén q~80w/m2 06 May 2013 Uponor 65
66 A szerelés lépései 1. Sínek méretre vágása rögzítése a kialakításnak megfelelően 2. 9,9x1,1 PEXa cső fektetése a megfelelő osztással 06 May 2013 Uponor 66

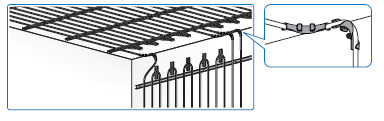

67 A szerelés lépései 3. 9,9x1,1 PEXa csövek rögzítése 06 May 2013 Uponor 67
68 A szerelés lépései 4. Csatlakoztatás az osztótól induló 20mm-es Tichelmann alapvezetékhez (max. 3-4 zóna) 5. Nyomáspróba 06 May 2013 Uponor 68
69 A szerelés lépései 6. Vakolás Vakolat pl. Knauf MP75 06 May 2013 Uponor 69
70 Vakolatok Nedves vakolatok alapvető fajtái: -Cementalapú vakolatok (mész-cement is) -Gipszalapú vakolatok (mész-gipsz is) -egyéb Javasolt két rétegben a vakolást elvégezni Továbbá üvegszálas hálót alkalmazni a rétegek közt. Javasolt felülfedés a cső felelett: 10mm A hőledó felületek vakolásáról a szakcéggel előzetesen egyeztetni kell!!! (fontos: vakolat max. hőmérséklete) 06 May 2013 Uponor 70
71 Uponor energiahatékony felületfűtés/hűtés száraz technológiával, új épületekhez, felújításokhoz
72 Gipszpanel rendszer - Általános tudnivalók 06 May 2013 Uponor 72
73 Gipszpanel rendszer - Általános tudnivalók 06 May 2013 Uponor 73
74 Gipszpanel rendszer - Általános tudnivalók 06 May 2013 Uponor 74
75 Gipszpanel rendszer 06 May 2013 Uponor 75
76 Gipszpanel rendszer 06 May 2013 Uponor 76
77 Gipszpanel rendszer 06 May 2013 Uponor 77
78 Gipszpanel rendszer - Szerelés 06 May 2013 Uponor 78
79 Gipszpanel rendszer - Szerelés 06 May 2013 Uponor 79
80 Gipszpanel rendszer - Szerelés 06 May 2013 Uponor 80
81 Gipszpanel rendszer - Szerelés 06 May 2013 Uponor 81

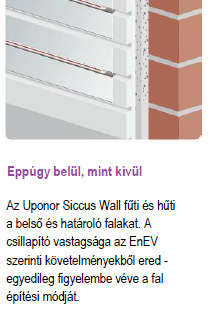

82 Uponor Siccus rendszer
83 Siccus rendszer - Általános tudnivalók 06 May 2013 Uponor 83
84 Siccus rendszer - Általános tudnivalók 06 May 2013 Uponor 84
85 Siccus rendszer - Általános tudnivalók 06 May 2013 Uponor 85

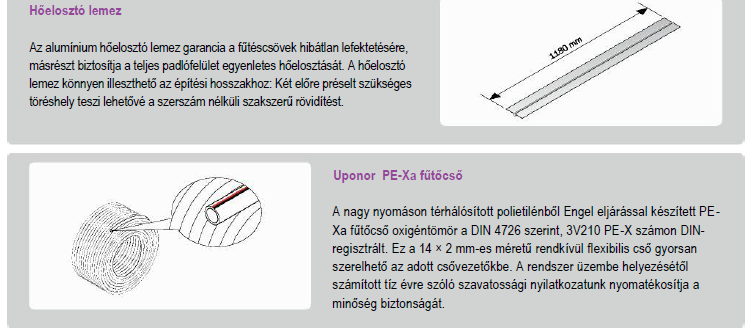

86 Siccus rendszer - Általános tudnivalók 06 May 2013 Uponor 86
87 Siccus rendszer - Általános tudnivalók 06 May 2013 Uponor 87
88 SZÜNET
89 Flexibilis, előszigetelt csőrendszer Általános tudnivalók Köpenycső: PE-HD Szigetelés: PEX Magszigetelés ( Kutyacsont ) Haszoncső: PE-XA, EVALPEX vagy PE-HD (PE100) 06 May 2013 Uponor 89
90 Flexibilis, előszigetelt csőrendszer Általános tudnivalók Köpenycső Nagyfokú axiális hajlíthatóság Magas terhelhetőség Szigetelés Nagyfokú hajlíthatóság Mérettartó Zártcellás Csekély vízfelvétel < 1 % Haszoncső Korroziómentes PE-XA Nagyfokú kémiai ellenállóképesség 06 May 2013 Uponor 90
91 Flexibilis, előszigetelt csőrendszer Szerelés 06 May 2013 Uponor 91
92 Flexibilis, előszigetelt csőrendszer Szerelés 06 May 2013 Uponor 92
93 Miért épp Uponor? Az Uponor Ecoflex képes az összes szükséges igényt kielégíteni a nagy projektek esetében Termékismertetés Szerelési utmutatások Projektkövetés és támogatás Helyi jól képzett képviseletek Szállítási garanciák A legújabb fejlesztések alkalmazása a műanyagcsöves felhasználás területén Csúcsminőség világszerte 06 May 2013 Uponor 93
94 Köszönöm figyelmüket Kiss Péter Értékesítési vezető, mérnök
