1 Kurz und Fischer GmbH Épületfizikai szaktanácsadás és tervezés Dipl.-Ing. Edit Varga M. Arch Winnenden Halle (Saale) Wiesbaden Möhnesee München

2 Tevékenységi kör Energetika Hıtechnikai épületanalízis Energiatanácsadás Energiatanúsítványok Hıhídszámítások Dinamikus épületszimulációk Benapozás szimulációk Nyári hıvédelem Helyszíni mérések (pl. hıkamera, légtömörség) Akusztika Épületakusztika Teremakusztika Zajvédelem Rezgésvédelem Mérımőszertervezés Helyszíni és labormérések Építıanyagok Vízszigetelési koncepciók Korrózió- és Állagvédelem Nedvességtartalom mérések Ökológiai mérlegek 2

3 Tevékenységi kör Energetika Épületfizikai szaktanácsadás Akusztika Integrált tervezési koncepciók Felújítási koncepciók Épületfizikai koncepciók új épületek számára Tervezés fenntarhatósági elvek alapján (minısítés) Részletes rétegrendi katalógusok Kiviteli tervek ellenırzése Építıelem és -rendszer fejlesztés Építıanyagok

4 Célkitőzés Tevékenységi kör Az épületfizikai hibák mielıbbi észrevétele, elkerülése... Épületkárok kialakulási kockázatának minimalizálása Az életciklus költségek miminalizálása optimált energiakoncepció révén Költségbiztonság a tervezésben Termékfüggetlen tanácsadás Teljes körő vizsgálat a fenntartható fejlıdés figyelembe vételével...és az optimális megoldás megtalálása.

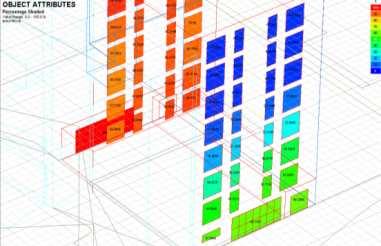

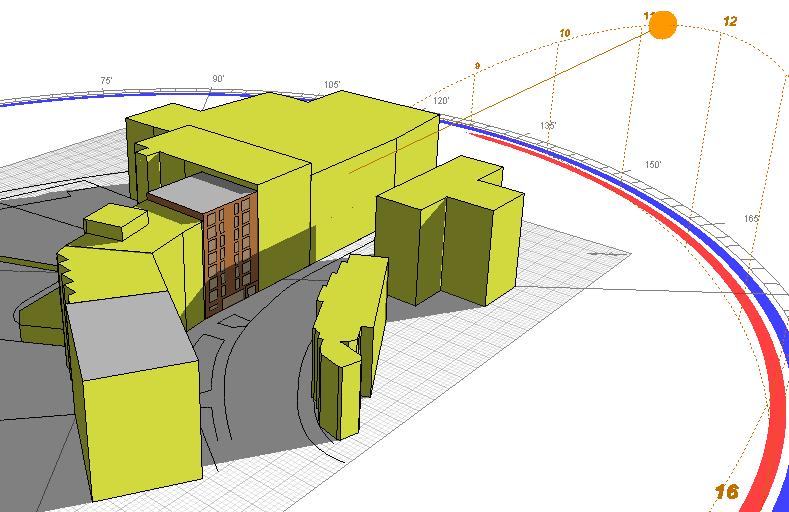

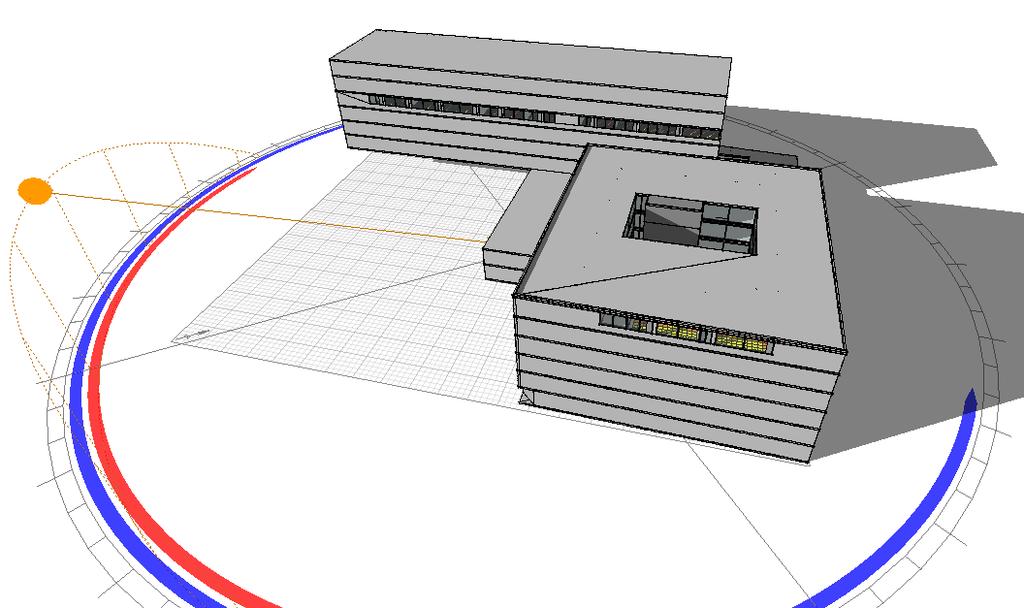

5 Egy Projekt lépései 1. Helyszíni adottságok elemzése (pl. benapozásvizsgálat) Helyszínanalízis

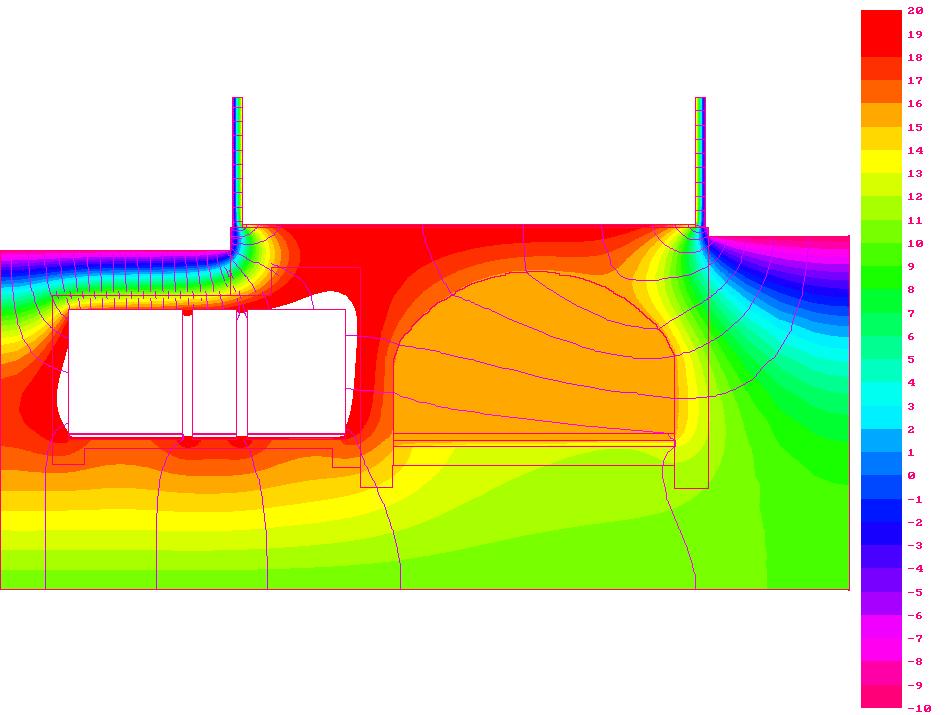

6 Egy Projekt lépései 2. Épületdiagnosztika/ helyszíni mérések Épületanalízis Nedvességtartalom mérések, laborvizsgálatok, hıkamerás felvételek, épületakusztikai mérések stb.. 3. Problémaelemzés és részletoptimalizálás > 28 C 1489 óra -20 Stunde im Jahr Két- és háromdimenziós hıhídszámítások, páratechnikai szimulációk, dinamikus épületszimulációk (a főtési és hőtési energiaigény vagy túlmelegedés meghatározására)

7 Épületszimulációk Projektjeink felépítése 3. Speciális tervezési feladatok Probléma: Túlmelegedés és huzatjelenség az ügyfélteremben Feladat: Hőtési igény minimalizálása passzív elemekkel és a komfort növelése > 28 C 1489 óra -20 Kiindulási állapot S t u n d e i m J a h r Tervezési eszköz: Dinamikus épületszimuláció

8 Épületszimulációk Projektjeink felépítése 3. Speciális tervezési feladatok Probléma: Túlmelegedés és huzatjelenség az ügyfélteremben Feladat: Hőtési igény minimalizálása passzív elemekkel és a komfort növelése > 28 C 64 óra -20 Optimalizált állapot S t unde i m J a hr Tervezési eszköz: Dinamikus épületszimuláció

9 Tervezési koncepció Egy Projekt lépései 4. Gazdaságossági vizsgálatok (amortizáció és életciklus költségek meghatározása) 5. Energetikai koncepció kidolgozása

10 Tervezési koncepció Egy Projekt lépései 6. Részletes rétegrendi katalógus, Mőszaki leírás 7. Tervellenırzés, részletrajzi tanácsadás 8. Minıségellenırzés a kivitelezés során

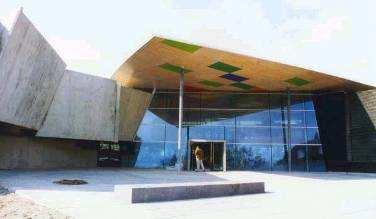

11 Felújítások és új épületek Referenciák Iskolák Termál- és Élményfürdık Irodaépületek Koncerttermek Ipari csarnokok Lakóépületek stb...

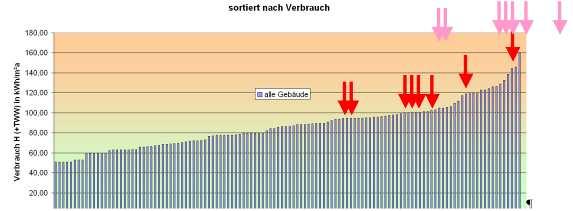

12 Teljes épületállomány elemzése Állományfelmérés Állapotfelmérés, felújítási stratégia kidolgozása Részeletes cselekvési terv a felújítás lépéseirıl Példa: 113 épület felmérése és kiértékelése (összesen 4205 lakás)

13 Fenntartható fejlıdés Tervezés környezettudatos elvek alapján, a német fenntarthatósági rendszer szerint DGNB-minısítés Az épület teljeskörő vizsgálata, értékelése és minısítése Hıkomfort télen és nyáron Energiahatékonyság Akusztikai komfort az épületben Akadálymentesség Tőzvédelem Ökológiai mérleg Életciklusköltségek Levegıhigiénia Építési folyamat lebonyolítása Helyszíni adottságok stb...

14 Épületminısítés a fenntartható fejlıdés elvei alapján Dipl.-Ing. Edit Varga M. Arch Winnenden Halle (Saale) Wiesbaden Möhnesee München

15 Green Building Green ist the new black! zöld építészet energiatudatosság zöld építészet fenntartható építészet? Als grünes Gebäude (engl. green building) wird ein Gebäude bezeichnet, das unter dem Leitgedanken der Nachhaltigkeit entwickelt wurde. [1] Die Gebäude zeichnen sich unter anderem durch einen hohe Ressourceneffizienz in den Bereichen Energie, Wasser und Material aus, während gleichzeitig schädliche Auswirkungen auf die Gesundheit und die Umwelt reduziert werden. Der Leitgedanke wird dabei idealerweise über alle Phasen des Gebäude-Lebenszyklus von der Projektentwicklung, der Planung und der Konstruktion über den Betrieb, die Wartung und die Demontage verfolgt. [ 15

16 Mit értünk fenntartható fejlődés alatt? A fenntarthatófejlődés azt jelenti, hogy a ma élőgenerációk oly módon elégíthetik ki igényeiket és választhatják meg életstílusukat, hogy közben nem veszélyeztetik/ korlátozzák a jövendő generációk lehetőségeit. - Brundtland-Kommission, sinngemäß- Definíció Alapgondolat: generációciklus és társadalmi szemlélet 16

17 A fenntartható fejlődés három alappillére Ökológia A természetes életközeg védelme KÖRNYEZET Definíció A MA NEMZEDÉKE GAZDASÁG TÁRSADALOM A HOLNAP NEMZEDÉKE Gazdaság Stabil gazdasági fejlıdés Szociális és társadalmi fenntarthatóság Életlehetıségek egyenlı felosztása 17

18 A fenntartható fejlődés célkitűzései 1. Erıforrások védelme Hatékony Energia és Anyag felhasználás (különös tekintettel a nem megújuló erıforrásokra) Célok 2. Környezetvédelem A minket körülvevıkörnyezet védelme (különös tekintettel az érintetlen környezetre) 3. Az emberi egészség védelme Szennyezıanyagok természetbe jutásának megakadályozása. Károsanyag kibocsátás elkerülése belsı helyiségekben. Komfortos (egészséges) belsıterek kialakítása (meleg, hideg, légmozgás, zaj, fény, páratartalom) Szociokulturális értékek teremtése (integráció, mővészeti értékek) 18

19 Minősítés Hogyan? 19

20 A fenntarthatóság minősítési rendszerei Minősítés A német DGNB minősítési rendszer előnyei Anyagok és épületek teljes életciklusának vizsgálata A fenntarthatóság teljeskörő értékelése, nem csak ökológiai szempontból (pl. gazdaságosági szempontból is!) Német és nemzetközi normákon alapul Elısegíti az integrált tervezést Az elkészült objektumot értékeli (nem csak a tervet) Az objektum és a helyszín minıségének szétválasztása 20

21 Felhasználói profilok Felhasználói profilok DGNB Meglévő felhasználói profilok Új építéső iroda és közigazgatási épület (NBV09) Meglévı iroda és közigazgatási épület modernizálása (MBV10) Kereskedelmi épület (NHA09) Új építéső oktatási célú épület (NBI09) Új építéső ipari, logisztikai és termelési épület (NIN09) Új építéső lakóépület (NWO10) Új építéső szálloda (NHO10) Új vegyes városrészek (NSQ11) Jövıbeni felhasználói profilok Bankfiókok Új építéső kórház Új építéső labor Új építéső gyár Új építésú sportlétesítmény Új építéső parkolóház Új építéső terminál épület Meglévı lakóépület modernizálása 21

22 A tanusítási rendszer felépítése Kritériumok A minısítési rendszer építıelemei: Kritériumok Követelmények max. 68 kritérium Értékelési eljárások A kriteriumokban kerülnek megfogalmazásra és konkretizálásra a fenntarthatósági követelmények, az értékelés mennyiségi vagy minıségi alapon történik Az egyes kritériumok különbözı súlyozással szerepelnek a rendszerben (fontossági faktor szerint) felhasználói profiltól függıen. Az összes kritériumot értékelni kell. A KO-kritériumok nem teljesítése automatikus kizárást jelent a tanusításból. 22

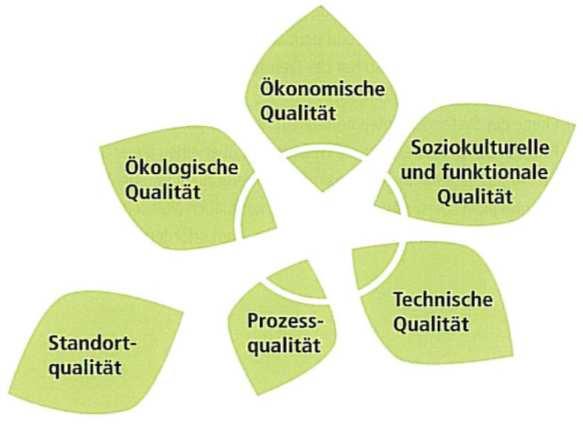

23 Kritérium csoportok A minősítési rendszer felépítése Fő kritérium csoportok 0% 22,5% Helyszín minısége Ökológiai minıség 10,0% Ökonómiai minıség Projektlefutás minısége 22,5% Funcionális minıség Mőszaki minıség 22,5% 22,5% Az értékelés külön zajlik. A végértékelésbe nem számít bele. 23

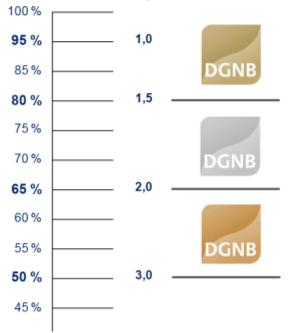

24 A minősítési rendszer felépítése Értékelés Fı követelmény - Teljes értékelés- Mellékkövetelmény -Fı kritérium csoportok- Értékelés Arany Ezüst Bronz 24

25 Ökológiai mérleg 25

26 Ökológiai Mérleg Ökológiai mérleg = Környezeti hatások összessége az anyagok és energia Elıállítása Élettartama Végsı feldolgozása (End-of Life) során Egy épület öko-mérlegének felépítése: Öko-Mérleg Az arány erısen függ az épület energiahatékonyságától! 26

27 Épületszerkezetek ökológiai-mérlege, Globális felmelegedési potenciál (CO2) Ökológiai mérleg Az ökológiai mérlegben a masszív szerkezetek dominálnak. 27

28 Életciklusköltségek 28

29 Életciklus költségek Életciklus költségek Épület értékelése az ú. N. életciklusköltségek alapján = az épület gazdaságossági paramétereinek vizsgálata a koncepciótervtől az üzemidő végéig (a bontás és az azt követő feldolgozás, újrahasznosítás költségei nélkül) 0% 5% 15% 80% Ötlet Tervezés Kivitelezés Üzemeltetés End of Life 5% Quelle: Unterlagen der DGNB Auditorenausbildung, Gebäudebezogene Lebenszykluskosten Az épület üzemelési költségei (Energiafelhasználás, takarítás, karbantartás, Javítás) dominálnak 29

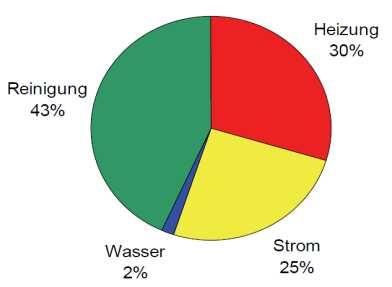

30 Üzemköltségek Működési költségek megoszlása tipikus irodaépületnél. Üzemköltségek Takarítás, karbantartás 43% Víz 2% Áram 25% Főtés 30% Quelle: Nachhaltiges Planen und Bauen, Prof. Dr.-Ing. C.-A. Graubner, TU Darmstadt, 03. Nov Nyersanyagfelhasználás csökkentésének eszközei Takarítási igény minimalizálása Az épület energiaigényének minimalizálása Az elektromos áram igény minimalizálása 30

31 Egyéb kritériumok 31

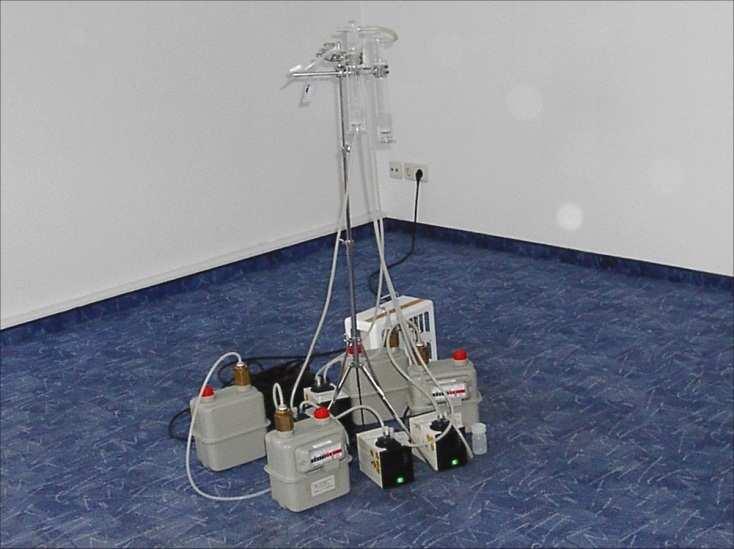

32 Káros anyagok elkerülése Káros anyagok Környezetre és építés közben az egészségre ártalmas anyagok elkerülése Nehézfémek Szerves oldószerek Halogének Krómoxid (VI) Favédı szerek (biocid) Stb. Belsı terek levegıminıségét károsító anyagok elkerülése TVOC = illékony szerves vegyületek összessége Formaldehid Source: KO-Kritérium! GISCODE

33 GISCODE kódok jelentése Káros anyagok D 1 Oldószermentes termékek TRGS 610 szerint D 3 Oldószerben szegény termékek, toluol mentes D 4 Oldószerben szegény termékek, toluol tartalmú S 1 Erısen oldószertartalmú, aroma és metanol mentes S 5 Erısen oldószertartalmú, toluol mentes S 6 Erısen oldószertartalmú RE 1 Epoxigyanta termékek, oldószermentes RE 2 Epoxigyanta termékek, oldószerben szegény RE 3 Epoxigyanta termékek, oldószer tartalmú RU 1 Poliuretán termékek, oldószermentes RS 10 SMP ragasztóanyag, oldószermentes ZP 1 Cementtartalmú termékek, kromatszegény CP 1 Kalciumszulfát tartalmú termékek W 1 Vizes parkettalakkok, oldószermentes W 2 Vizes parkettalakkok, oldószertartalom 5%-ig W 3 Vizes parkettalakkok, oldószertartalom 15%-ig W 3+ Vizes parkettalakkok, oldószertartalom 15%-ig, NMP mentes Ö 60 Olaj-viasz erısen oldószertartalmú, aromátlanított Ö 10 Olaj-viasz, oldószermentes Source:

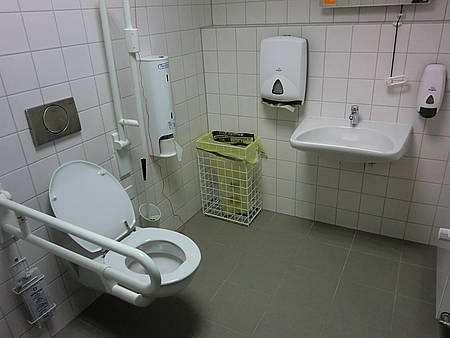

34 Akadálymentesség Akadálymentesség KO-Kritérium! Source:

35 Ökológikusfatermelés Építőanyagok ökológikus erdőgazdálkodásból A minısítéssel nem rendelkezı fatermékek korlátozása (trópusi-, szubtrópusi-, boreal-fatípusok tiltása) Source:

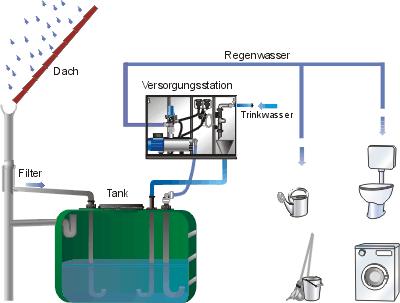

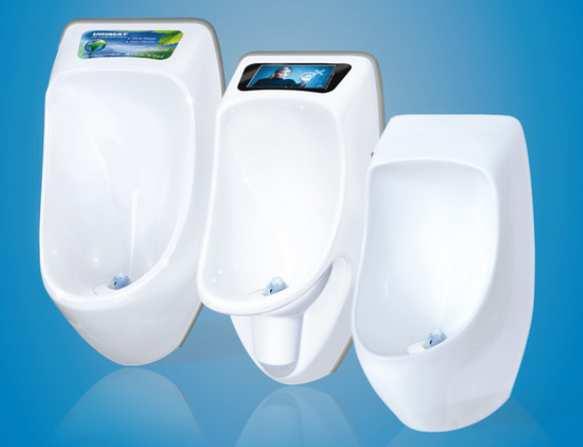

36 Ivóvízfogyasztás és szennyvíztermelés csökkentése Ivóvízigény Source:

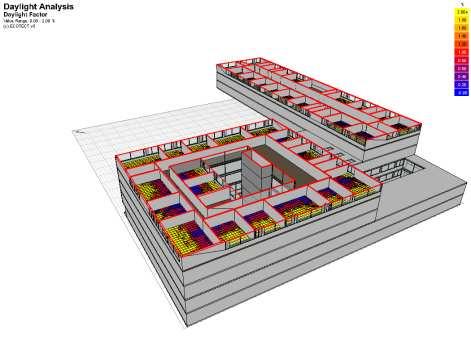

37 Természetes megvilágítás Természetes megvilágítás optimalizásása A hasznos alapterület 55 % -án a természetes megvilágítás: Daylight Factor > 1% 37

38 Mesterséges megvilágítás Mesterséges megvilágítás optimalizásása Pl. Mesterséges megvilágítás koncepciója egy jellemző tanteremre Direkt vagy közvetlen megvilágítás Megvilágítás erıssége Káprázatmentesség Színvisszaadás 38

39 Rugalmasság és átalakíthatóság (válaszfalak, gépészet) Átalakíthatóság Már a tervezéskor gondolni kell a késıbbi bıvítési, átépítési vagy funkcióváltási követelményekre. Az egységes modulokból álló épületképzés megkönnyíti a belsı terek átalakíthatóságát és növeli az épület értékét. 39

40 Optimalizált koncepció 40 Elemek együttműködése

41 Projekt elıkészítése Versenykiírást megelőzően: Projektelőkészítés A megrendelői igények részletes feltérképezése és dokumentálása (igénytervezés) Az igények és követelmények összefoglalása egy részletes helyiségkönyv -ben Egyértelműhatárértékek megadása (pl. EnEV %, megvilágítási erősség, káros anyag mentes termékek, faminőségek stb.) A fenntarthatósági követelmények rögzítése a szerződésekben, mint elvárás a fővállalkozó felé 41

42 24. Kritérium: Külső tér minősége Kritériumok Source: Source:
