1 I. AZ ŰRIDŐJÁRÁSSAL KAPCSOLATOS KUTATÁSOK, KÜLÖNÖS TEKINTETTEL A NAPTEVÉKENYSÉG PERIODIKUS (NAPCIKLUSOK) ÉS NEM PERIODIKUS (NAPKITÖRÉSEK) VÁLTOZÁSAINAK HATÁSAIRA I.1 A Nap szerkezete és folyamatai I.1.1 A Nap felépítése és energiatermelése A Nap legfontosabb adatai Nap-Föld távolság Legnagyobb Közepes: legkisebb km km km Sugár ±0, km = R Föld Látszólagos közepes átmérő 31'59.4'' Térfogat km 3 Tömeg 1.989± kg Közepes sűrűség g/cm 3 Felszíni gravitációs gyorsulás ± m/s 2 Szökési sebesség a felszínen A napegyenlítő hajlása a földpálya síkjához 7 o km/s Felszíni hőmérséklet 5785 K Centrális hőmérséklet kb K Centrális sűrűség 155 g/cm 3 Napállandó kw/m 2 Kora év Közepes rotációs periódus I 1

2 Sziderikus (csillagokhoz viszonyított) Szinodikus (Földhöz viszonyított) nap nap Vizuális fényesség Látszólagos Abszolút mag mag. A Nap szerkezete belülről kifelé haladva: 1. Centrális mag 2. Röntgensugárzási zóna 3. Konvektív zóna 4. Fotoszféra 5. Kromoszféra 6. Korona 1.ábra. Centrális mag, energiatermelés (Kissné 1986, Mitton 1986) Magnak a Napnak azt a központi tartományát nevezzük, ahol a fő energiatermelő folyamatok lejátszódnak. A mag sugara mindössze 0,2 napsugár, ami egyben azt is jelenti, hogy a Nap teljes térfogatának kevesebb mint 1%-át teszi ki. Mégis itt található a teljes tömegének majdnem fele, ezért csillagunk centrális tartományában a földi viszonyokhoz képest elképesztően nagy a nyomás ( Pa) és a sűrűség (155 g/cm 3 ), a hőmérséklet pedig közel K. A Nap belsejének állapotával, az ott lezajló folyamatokkal kapcsolatban nem tudunk közvetlen megfigyeléseket, méréseket végezni. Csak elméleti modellek állnak rendelkezésre - ill. néhány közvetett mérési eljárás. Központi csillagunk a fősorozat tagja, ez azt is jelenti, hogy az energiatermelést majdnem teljes egészében a H-égés biztosítja. Ennek két fő típusa van. Az egyik: A proton-proton lánc I p+ p 2 H+e + +ν 2 H+p 3 He+γ 3 He+ 3 He 4 He+2p I 2

3 II 3 He+ 4 He 7 Be+γ e Be 7 Li+ν p+ 7 Li 4 He+ 4 He III p+ 7 Be 8 B + γ 8 B 8 Be + e + + ν 8 Be 4 He + 4 He A három ág közül a pi ág valósul meg a legnagyobb, 85% valószínűséggel, míg a pii és piii ágak csak jóval kisebb, 15%-os valószínűséggel. A proton-proton lánc első lépésénél két proton egyesül, miközben az egyik s alatt átalakul neutronná (n), s így egy deuteron mag jön létre. Keletkezik továbbá még néhány kis tömegű részecske: egy pozitron (e + ), mely az elektron pozitív töltésű antipárja, ezért hamar megsemmisül (mert e - -nal találkozik), valamint egy neutrínó (ν ), ami közel fénysebességgel távozik a Napból. A neutrínó igen kis tömegű, nagy áthatoló képességű részecske. Két proton egyesülése kevéssé valószínű folyamat. Statisztikailag év szükséges két proton egyesüléséhez, mert a protonoknak le kell küzdeni a pozitív töltésük miatt fellépő taszító erőt, más néven potenciálgátat, de ehhez többségük nem rendelkezik elegendő energiával. Az egyesüléshez (e 2 /r) J energia szükséges (r értéke kb m), míg egy protonra átlagosan 3/2 kt= J mozgási energia jut, feltéve, hogy a Nap centrumában T=15 millió K a hőmérséklet. Ha itt a klasszikus fizika érvényesülne, akkor a folyamat csak a potenciálgát nagyságával megegyező energiájú protonok esetén jönne létre, de megvalósulhat már alacsonyabb energia esetén is a kvantummechanikai alagúteffektus miatt. Természetesen a reakció valószínűsége növekszik, ha a részecskék energiája nagyobb, de az egyre magasabb energiaszintekhez egyre kevesebb részecske tartozik. Az átlag energia 20-szorosánál (ekkora energiával rendelkezik az összes proton 100 milliomod része) a magba hatolás kis valószínűségét a protonok nagy száma már kompenzálja. Összességében nagyjából proton egyesül másodpercenként. A pi ág (négy proton egyesül egy hélium atommaggá) szolgáltatja az energia döntő részét. Az így keletkező energia a bekövetkező tömegveszteségből adódik, amit a híres Einstein képlet, az E= mc 2 ír le. A felszabaduló energia (19.79 MeV) gamma fotonok formájában távozik (+ neutrínó energiája). A másik H He átalakulási folyamat a CNO ciklus, amely a fősorozat felső felében lévő (a Napnál nagyobb és fényesebb) csillagoknál jelentős, ahol a hőmérséklet legalább K. Mivel ez a reakció a Nap energiatermelésében kisebb mértékben van jelen, ezért ezt nem kívánom részletezni. Sugárzási és konvekciós zóna, energiatranszport A magban keletkezett energia konduktív (hővezetéssel), konvektív (hőáramlással), radiatív (sugárzással) módon juthat ki a Napból. Ezek közül a hővezetésnek elhanyagolható szerepe van csillagunk belsejében. A Nap magjához közel eső részben a sugárzás dominál az I 3

4 energia szállításában. Az áramlási zónában az energia konvekció útján halad tovább. A sugárzási és a konvekciós zóna - modell által kiszámolt - átmenete akkor következik be, amikor elérjük az 1 millió K-es (a felszíntől kb km-re lévő) tartományt. A konvektív zóna három rétegre tagolódik: legalul nagyobb áramlási cellák vannak, amik mintegy km átmérőjűek. Fölötte egy közepes cellaréteg viszi az energiát egészen a fotoszféra alá, ahol kisméretű, mintegy 1500 km mély áramlatok továbbítják az energiát a felszínre. A magban termelt energiának (gamma fotonok) a Nap méretéhez képest igen hosszú időre (évmilliókra) van szüksége, hogy elérje a felszínt. Emiatt a Nap felszíni rétegeinek optikai megfigyelése nem nyújt információt a mag jelenlegi állapotáról. Viszont vannak módszerek, melyekkel következtetni tudunk a Nap belsejének fizikai állapotára, s így lehetőség nyílik az elméleti modell tökéletesítésére. A Nap felszín alatti régióinak vizsgálati módszerei Neutrínó detektálás A neutrínók detektálása és az eredmények megfelelő elemzése esélyt jelent a magban jelenleg uralkodó viszonyok részleges megismerésére. A magban neutrínó keletkezik másodpercenként, és gyakorlatilag akadálytalanul, közel fénysebességgel hagyja el a Napot. Egy emberen db halad át anélkül, hogy ez bármilyen hatással lenne rá. A neutrínófluxus detektálására, pl. a klór-37 atomot használják, amely megfelelő (legalább J) energiájú neutrínóval ütközve argon-37 maggá alakul át. Az argon-37 pedig 35 napos felezési idővel visszaalakul 37 Cl izotóppá, miközben egy elektron keletkezik, melyet detektálva a folyamat kimutatása lehetővé válik. Azonban hozzá kell tenni, hogy ezzel a módszerrel csak a 8 B atom bomlása (lásd piii) során keletkező neutrínókat lehet érzékelni. A többi energiája kisebb. A dél-dakotai Homestake aranybányájában 1500 m mélyen építették az első m 3 térfogatú detektort. Csak ez a hatalmas méret biztosítja, hogy a detektáláshoz szükséges legalább 10 argon izotóp jelen legyen. A mérések 1970-től indultak. Ez idáig száznál több, 80 nap hosszú mérést végeztek. Az adatokat egy új mértékegységben SNU-ban (Solar Neutrino Unit) mérték: 1 SNU egy neutrínó befogása másodpercenként lehetséges befogó atomot tartalmazó térrészre nézve. A mérések során azt találták, hogy naponta 0.46± 0.03 klóratom alakult át argonná, aminek egy része a kozmikus sugárzásnak tudható be. Ha csak a Napból jövő neutrínókat vesszük figyelembe, akkor ez az érték 0.38± 0.05 atom naponta. Ez a mennyiség 2.0± 0.3 SNU-nak felel meg, míg az elfogadott modell 6.51± 0.21 SNU-t jósol. Figyelembe kell azonban venni, hogy 8 B neutrínók száma igen nagy mértékben (T 15 ) függ a belső hőmérséklettől. Ezért felmerült, hogy esetleg a modell által jósolt hőmérsékletnél jóval kisebb a a Nap belsejében a hőmérséklet, de ezt az újabb vizsgálatok elvették. A kis energiájú neutrínók kimutatására a galliummal töltött detektorok alkalmasak, de sokáig azért nem építettek ilyeneket, mert előállításuk igen drága. A kilencvenes évek elején azonban több ilyen is épült: Bakszán-völgyében a 30 tonnás orosz-amerikai SAGE detektor, az európai-amerikai-izraeli GALLEX detektor az olaszországi Grant Sasso alagútban. Ezeknél a detektoroknál is hasonló eredményre jutottak, mint a nagy energiájú 8 B neutrínók esetében, azaz elméletileg jósolt mennyiségnél jóval kevesebbet találtak. I 4

5 Detektor Átadás éve Küszöbenergia Mért fluxus (SNU) Standard modell (SNU) GALLEX kev 79 ± ± 9.1 2:3 SAGE kev 73 ± ± 9.1 2:3 Homestake kev 2.28 ± ± :3 Kamio-kande MeV 2.84 ± ± :2 Arány Valószínűleg nem mérési hiba okozza ezt az eltérést, ugyanis ellenőrzés céljából ismert erősségű neutrínó forrást alkalmaztak. Az észlelt neutrínók száma pontosan megfelelt a várakozásnak, következésképpen nem mérési hiba okozza a nap-neutrínók rejtélyes hiányát. A táblázatból az is látható, hogy a mért/elméleti fluxusarány nem monoton módon változik (a kisebb energiájú neutrínók száma kevésbé függ a hőmérséklettől), ezért a Nap centrális hőmérsékletének néhány százalékos csökkenése (ami a homestake-i kísérlet eredményét önmagában értelmezhetné) nem képes megmagyarázni az észleléseket. A mai precíz helioszeizmologiógiai mérések alapján kimutatható továbbá az is, hogy a hangsebesség eloszlása a Nap belsejében kevesebb, mint 1%-os hibahatáron belül egyezik a standard napmodell jóslatával, így ma a napfizikusok körében egyre általánosabb az a nézet, hogy a standard modell lényegében helyes, és a napneutrínó probléma megoldása a neutrínó tulajdonságában rejlik. Erre utalnak Oakley-nak és munkatársainak eredményei is, melyek azt mutatják, hogy a neutrínófluxus csak alacsony heliografikus szélességeken (s így a látszó napkorong közepén, a magból felénk tartó neutrínók útvonalán) mért mágneses térrel antikorrelál. A neutrínó csökkenését és változását tehát az okozhatja, hogy a Nap konvektív zónájában (ill. az alatt) a mágneses tér hatására a kifelé tartó neutrínók más típusú neutrínókká alakulnak és/vagy eltérülnek. Ehhez a neutrínóknak természetesen mágneses momentummal kellene rendelkezniük, ami az elképzelések szerint egyben véges tömeget is jelentene. Napszeizmológia A Nap belsejének másik lehetséges vizsgálati módszere a napszeizmológia, mely sok hasonlóságot mutat a földi szeizmológiával. Lényegében ugyanúgy, ahogyan a geofizikusok a szeizmikus hullámokat tanulmányozzák, hogy megismerjék a Föld belsejében uralkodó körülményeket, a napfizikusok a felszínen megfigyelt rezgésekkel szondázzák a Nap belsejét. Mindez azon a fizikai tényen alapszik, hogy hullámok terjedésének iránya és sebessége a Nap belsejének hőmérsékletétől, összetételétől és mozgásától függ, így a mérések segítségével következtetni lehet a felszín alatti tartományok különböző paramétereire. A Nap plazmájában kétféle típusú hullám terjedhet. A hullámok egyik lehetséges fajtája az akusztikus, vagy más néven longitudinális (p) hullám, ahol a közeg a hullámterjedés irányában váltakozva hol összenyomódik, hol kitágul. Az olyan gáz (ill. plazma) halmazállapotú közegekben, mint pl. a Nap vagy a földi légkör, előfordulhat egy más típusú hullám. Ez az úgynevezett belső gravitációs hullám (g), amelynél az egyes plazma elemek mozognak fel-le az egyensúlyi helyzetük körül. Míg a longitudinális hullámoknál a nyomás, a gravitációs hullámoknál a felhajtóerő a rezgéshez szükséges visszatérítő erő. Ez idáig a kutatások főleg az akusztikus hullámokra koncentrálódtak, mivel az ezek által okozott változások jóval könnyebben érzékelhetők a Nap felszínén (ám - ellentétben a nehézségi hullámokkal - kevés információt nyújtanak a Nap mélyebb régióiról). I 5

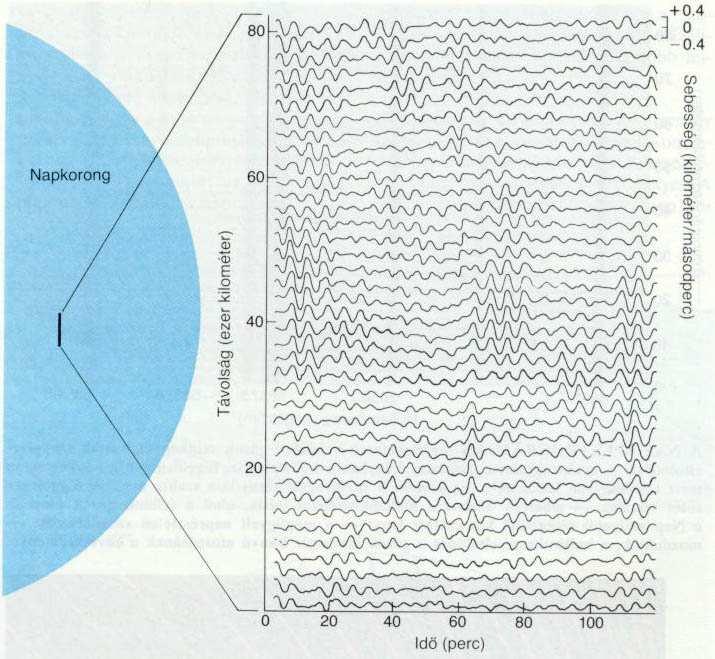

6 A Nap rezgéseinek tanulmányozása 1960-ban kezdődött meg a Kaliforniai Műszaki Egyetemen, amikor Robbert B. Leigton, Rober W. Noyes és George W. Simon tanulmányozni kezdte csillagunk felszíni gázainak sebességeloszlását. A Nap elnyelési vonalainak Dopplereltolódását mérték. A kutatók azt várták, hogy a Doppler eltolódásból számított sebességeloszlás kaotikus jellegű lesz. Meglepetéssel tapasztalták azonban, hogy a sebességek legnagyobb részt rezgésszerűen változnak: egy adott helyen a gáz mintegy ötperces periódusidővel emelkedett, illetve süllyedt. A rezgések nem voltak folyamatosak, mintegy fél óráig tartó hullámcsomagok formájában keletkeztek, majd megszűntek. 2. ábra: Rezgések a Nap felszínén (Leibacher Noyes - Toomre - Ulrich, 1985) A helyes választ erre a jelenségre csak 70-es években találta meg Ulrich, Leibaher és Stein. Elméleti megfontolásokból arra az eredményre jutottak, hogy a Nap belseje akusztikus üregrezonátorként viselkedhet. Ez azt jelenti, hogy a Nap belsejében keletkező hanghullámok I 6

7 befogódhatnak. A közönséges akusztikus üregrezonátorok - mint például az orgonasíp vagy az üstdob - olyan falakkal határolt térrészek, amelyek az akusztikus hullámokat többszörösen visszaverve fogják be. A Nap belsejében nincsenek fizikai falak, viszont van hőmérséklet- és sűrűségváltozás, amely szintén megtörheti vagy visszaverheti az akusztikus hullámokat. A Nap akusztikus üregének felső visszaverődési pontja közvetlenül a látható napfelszín alatt van: ott, ahol a sűrűség erősen csökken a magassággal. Erről a külső határról a hanghullám visszaverődik a Nap belsejébe, ahol egy alsó határfelülethez ér, amely a növekvő hőmérséklet következtében jön létre. A hőmérséklet változása miatt a mélységgel egyre nő a hangsebesség. Ennek eredményeképpen a ferdén (nem sugár irányban) a Nap belseje felé terjedő hullámfront fokozatosan megtörik, elhajlik, mígnem a hullám ismét a felszín felé halad. Az így befogott hullám ívsorozatot rajzol ki a napfelszín alatt. 3. ábra: Hullám ívsorozat (Internet) Az ívek legmélyebb pontja - ahol a hullám horizontálisan terjed - jelöli ki az akusztikus üregrezonátor alsó határát. Itt a hullám horizontális hullámhosszának (egymást követő hullámfrontok horizontálisan mért távolságának és periódus idejének az úgynevezett horizontális fázissebesség) a hányadosa a helyi hangsebességgel egyenlő. Az üreg mélysége ezért különböző horizontális hullámhosszúságú vagy periódus idejű hullámok számára más és más lesz. Az üreg felső határánál, közvetlenül a felszín alatt, a hullámok olyan látható rezgéseket keltenek, amelyeknek mind periódus idejük, mind horizontális hullámhosszuk észlehető. Ezekből meghatározható a hangsebesség az üreg alján. Valószínűleg a konvekciós zóna heves turbulenciájának hatására gerjesztődnek az akusztikus hullámok a Nap belsejében, amely véletlenszerűen kelti és csillapítja őket. Egy másik lehetőség, hogy a Napon belüli sugárzásos energiaterjedés kelti ezeket: a napgázok váltakozó sűrűsödése és ritkulása következtében az energiaáramlás összeadódhat úgy, hogy az energia egy része hullám formájában csatolódik ki. Minden akusztikus üregrezonátornak jellegzetes rezonancia periódus ideje van, amely nagyjából egyenlő a hangnak a haladási idejével a felső reflexiós ponttól az alsó fordulópontig és vissza. Ez okozza, hogyha az amplitúdót mind a horizontális hullámhossz, mind a periódus idő függvényében ábrázoljuk, akkor a legerősebb naprezgések egy sor keskeny sávba esnek. Ezek közül az egyik legerősebb az ötperces oszcilláció, melynél a Nap felszínén található gázok maximális sebessége elérheti a 0,5 km/s-os sebességet. A standard napmodell alapján számított frekvencia értékek viszonylag kis mértékben térnek csak el a mért értékektől I 7

8 (0.3%), de ez mégis majdnem tízszerese a mérési pontosságnak. Ahhoz, hogy kisebb legyen ez a különbség változatni kellene a modellen. Ilyen változtatás lenne, hogy más hidrogénhélium aránnyal számolunk a Nap belsejében. De ez egyben az is jelentené, hogy a magban nagyobb a hélium részaránya és valamivel magasabb a hőmérséklet. Sajnos ennek a modellnek a neutrínó fluxusa is nagyobb a standard modellből következő értéknél, s így még jobban eltér a mért neutrínófluxustól. Ezért ez a kérdés még tisztázásra vár. A lehetséges terjedési módok tárgyalásánál megemlítettem, hogy az akusztikus hullámokon kívül léteznek még ún. gravitációs hullámok is. Ám ezeket sokkal nehezebb észlelni, mivel túlnyomórészt a nagyobb mélységekre korlátozódnak (nehéz őket a felszínen észre venni, mert amplitúdójuk kicsi, periódus idejük egy óra vagy még több). Egy ilyen módus, amelyet már több kutatócsoport is megmért, 160 perces periódussal rendelkezik, de már több egyéb módust is azonosítottak 3-5 óra közötti periódussal. A legújabb fejlemények közé tartozik, hogy március 9-én a SOHO napkutató űrszondának sikerült napfoltokat észlelnie a Nap túlsó oldalán. Ennek azért van különösen nagy jelentősége, mert már régóta ismeretes, hogy a napkitörések a Napon látható sötét napfoltcsoportokból erednek, s hogy ezek a kitörések mágneses viharokat okozhatnak a Földön. A napfoltok megjelenését és mozgását ezért állandóan szemmel tarják, ám felbukkanásuk a Nap keleti oldalán többnyire meglepetésként éri a kutatókat, hiszen azok a Nap tengely körüli forgása miatt kerülnek váratlanul a Nap túlsó oldaláról a szemünk elé, s megtörténhet, hogy már el is indult belőlük a veszedelmes kitörés. Ezeket a váratlan vészhelyzeteket lehetne megelőzni a Nap túlsó oldalán folyó napfolttevékenység megfigyelésével. A Lindsey és Braun által kidolgozott módszerrel a kutatók a hanghullámok egy széles nyalábját vizsgálják, amely a Nap túlsó oldalának egy kis tartományából indul el, majd a Nap felénk eső oldalát elérve a felszínbelső határáról visszaverődik. A napfoltcsoport azáltal árulja el magát, hogy az onnan érkező hullámok mintegy 6 másodperccel később érnek át, mint a foltmentes területekről származók. (A teljes áthaladási idő mintegy 3 óra.) A sebességváltozás különösen akkor válik nyilvánvalóvá, amikor az eredetileg egyszerre indult hullámok többször oda-vissza verődve kiesnek az ütemből. A gyorsabb átérés azzal magyarázható, hogy a napfoltcsoportoknál a Nap felszíne kissé behorpad (vagy legalábbis anyaga átlátszóbb ), továbbá a bennük lévő erős mágneses terek felgyorsítják a hanghullámokat. A Nap felszíne A Napból kifelé vezető utazásunk következő állomása egy igen vékony (500 km) réteg, a fotoszféra. Innen származik a fényenergia (ezen belül is a látható fény és az infravörös sugárzás) jelentős része. Ezért tekinthetjük ezt a Nap felszínének is. Ahhoz, hogy képet kaphassunk a fényenergia hullámhossz szerinti eloszlásáról, be kell vezetnünk egy mérési eljárást: a Föld légkörén kívül mérjük az 1 m 2 -re (a felület normálisa a nap irányába áll) eső energiát meghatározott hullámhossztartományonként pl. 1 nm-ként. Az így kapott értékeket spektrális fluxusnak nevezzük és mértékegysége a [W/m 2 /nm]. A kapott értékeket ábrázolva megkapjuk az elektromágneses sugárzás spektrális eloszlását. I 8

9 4. ábra: Fotoszféra elektromágneses sugárzásának spektrális eloszlása (Phillips, 1992) A maximum fluxus érték 460nm-nél helyezkedik el, mely a látható tartomány kék részéhez van közelebb. Ahhoz, hogy következtetéseket tudjunk levonni a felszíni hőmérsékletre, szükségünk van két, a fekete test sugárzás vizsgálatakor felállított törvény valamelyikére: a Stefan-Boltzman vagy a Wien-féle eltolódás törvényre. Wien törvény: λ max T=b, ahol b= mk, λ max a maximális intenzitású hullámhossz, T a fekete test hőmérséklete. Stefan-Boltzman törvény: P=σ T 4, ahol σ = Wm -2 K -4, P az egységnyi felületről kisugárzott energia. Határozzuk meg a Stefan-Boltzman törvény segítségével a felszíni hőmérsékletet, feltéve, hogyha élünk azzal a közelítéssel, hogy a Nap egy fekete test. A légkörön kívül végzett mérések az mutatják, hogy kw energia érkezik egy négyzetméternyi felületre a Napból. Ez az értéket napállandónak nevezik. Ekkor E= W/m 2 4π r 2 = W az össz. sugárzási teljesítmény, ahol r= m a Nap-Föld közepes távolság. Ebből P=4π R Nap 2 E= W/m 2, ahol R Nap = km a Nap sugara. A számítást elvégezve T=5778 K adódik. A színképelemzés számos hasznos információt szolgáltat a fotoszféra tulajdonságairól: pl. a kémiai összetétel vagy a felszínen vagy a légkörben lejátszódó különböző mozgások, a mágneses tér. A keletkező színképvonalak erősségéből következtetni tudunk nemcsak az egyes elemek jelenlétére, hanem mennyiségére is. A fotoszféra esetén természetesen a legerősebbek a hidrogén Balmer sorozatának vonalai, és ezek erősségéből azt a megállapítást vonhatjuk le, hogy a fotoszférában az összes atom 91%-a hidrogén, nagy számban található itt hélium, és a fennmaradó közel 0,1%-on osztozik még 50 nehezebb elem. Az elemek pontos eloszlásáról bővebb tájékoztatást nyújt a táblázat, ami a fotoszféra relatív összetételén túl tájékoztatás ad mintegy összehasonlítás gyanánt a később tárgyalásra kerülő koronáról is. I 9

10 1. táblázat: Fotoszféra és a korona összetétele (Phillips, 1992) A napfoltok segítségével meg lehet állapítani csillagunk forgási periódusát. Ha ugyanis kiszemelünk egy nagyobb foltot, akkor annak mozgásából ki tudjuk számítani, hogy mennyi időre van szüksége a Napnak ahhoz, hogy egyszer körbeforduljon a tengelye körül. Ez körülbelül 27 nap. De hosszabb megfigyeléssel az is észrevették (elsőként Richard Carrington tett erről említést), hogy a Nap forgási ideje különböző szélességi körökön más és más: a kisebb szélességi körökön rövidebb. Az egyenlítőnél például csak 25 nap. Ezt a jelenséget (mely fontos szerepet játszik a naptevékenységi ciklus kialakulásában) differenciális rotációnak nevezzük. Mivel napfoltok csak (-40 o )-(+40 o ) szélességi tartományban figyelhetők meg, ezért szükségünk van egy eljárásra, amivel a magasabb heliografikus szélességeken is mérni tudjuk a forgás periódusidejét. A Doppler-effektuson alapuló spektroszkópiai mérések segítségével ez lehetséges. Az egyenlítőn például az 500 nm hullámhosszon maximálisan nm eltolódás tapasztalható, amiből 2 km/s sebességű mozgásra lehet következtetni. Az eltolódás iránya (vörös vagy kék irányú) csak attól függ, hogy a napkorong keleti vagy nyugati szélét figyeljük-e, ugyanis az egyik szélének anyaga távolodik tőlünk, míg a másik rész közeledik felénk. A merési adatokat összevetve a napfoltok segítségével kapott eredménnyel azt vehetjük észre, hogy a foltok sokkal lassabban mozognak a plazma többi részénél, aminek a sebességét Doppler módszerrel mértük. I 10

11 2. táblázat: Differenciális rotáció adatok (Phillips, 1992) Már egy kisebb távcsővel is megfigyelhetők a fotoszférát beborító rizsszem alakú képződmények, melyek a napkorong közepén vehetők ki legtisztábban. Ezeket a képződményeket granuláknak nevezzük. Tipikus méretük 1.5 ívmásodperc ["], ami 1100 kmnek felel meg a Nap felszínén, míg két granula közötti átlag távolság 1.9" (1400 km). A Napon majdnem 4 millió található belőlük. A fényesebb (30%-kal) sokszög alakú granulákat sötét intergranuláris (granulán kívüli) közök választják el egymástól, melyek hőmérséklete 400 K-kal kisebb. A fényes szemcsékben való felfelé áramlásra 0,4-3 km/s közötti értéket (Doppler effektus), a felszíni horizontális szétfoszlásra kb km/s-ot, a granulák mentén lefelé áramlásra km/s közötti értéket mértek. A felfele áramlást különböző mélységekben keletkező színképvonalak segítségével lehet tanulmányozni. 5. ábra: Granulák (HAO) A granulák átlagéletkora 18 perc. Általánosan az is igaz, hogy a nagyobb méretűek tovább élnek, és alakjuk is jóval szabályosabb, mint a kisebbeké. A granulák születésükkor sokkal fényesebbek, mint haláluk előtt. Egy granula megszűnése történhet feldarabolással, I 11

12 alámerüléssel és robbanással. A utolsó esetben lezajló jelenség alapján ezeket robbanó granuláknak nevezzük. Ezekre az a jellemző, hogy fényesebbek az átlagnál. Megsemmisülésük közben feldarabolódnak, s a keletkező darabok gyűrű alakban távolodnak egymástól közel 3 km/s sebességgel. Az eddigi vizsgálatok szerint a granulák 2%-a tartozik ebbe a csoportba. A Nap forgásának színképi vizsgálata közben egy kb km-es karakterisztikus méretű szisztematikus sebességi elrendeződést találtak. Ezt a sebességteret szupergranulációnak nevezték el, mivel bizonyos hasonlóságot mutat a granulációval. A részletesebb spektroszkópiai elemzés szerint egy-egy szupergranula közepétől kifele mutató, m/s sebességű áramlás észlehető. A sebesség a magassággal csökken. A kifelé horizontálisan, tehát a felszínnel párhuzamosan, a képződmény közepétől annak határa felé folyás esetén Coriolis erő következtében örvénymozgás várható, és ezt észlelések is igazolják. Az áramlás az anyag felfelé való mozgása közben táplálja a szupergranula közepét. Ennek sebességére hidrodinamikai megfontolásokból 5 m/s -ot kellene kapni, de találtak 50 m/s sebességet is. A cirkuláció a szupergranulák szélein fordul lefelé, itt jelenleg a kb. 100 m/s-os érték a legelfogadottabb. Egy-egy cella jellemző mérete horizontális irányba km. A cellák élettartama nagyságrendileg egy nap, és szoros kapcsolatban vannak a szoláris mágneses térrel, mivel a Nap belsejéből kilépő mágneses erővonalak a szupergranulációs hálózat peremvidékén koncentrálódnak. Továbbá azt is észlelték, hogy a cellák határai kissé magasabb hőmérsékletűek a többi résznél. Ez többek szerint az itt található mágneses erővonalkötegek következménye, ugyanis az áramlás a mágneses erővonalak útját követi. Így a koronából a fotoszféra irányába tartó hő mintegy összegyülemlik ott, ahol az erővonalak közel kerülnek egymáshoz, vagyis a szupergranulációs cellák peremvidékén. Csak 1981-ben fedezték fel azt a sebességteret, amely a szupergranulációra rakódik, ezt mezogranulációnak nevezzük. Ezen cellák jellemzője km méret, mintegy 60 m/s-os vertikális sebesség és kb. 2 órás élettartam. A napkorongon könnyen észrevehető, hogy a pereme sötétebb és valamivel vörösebb, mint a központi tartománya. Ezt a jelenséget szélsötétedésnek nevezzük. Magyarázata az, hogy a napkorong széléről (és a fotoszféra aljáról) induló fénysugárnak hosszabb utat kell megtennie a Nap légkörében, amíg elér a szemünkbe, mint a beljebbről indulóknak. Tehát az alsóbb régiókból érkező sugárzás a perem közelében nagyobb mértékben nyelődik el. A fény a fotoszféra magasabb tartományából érkezik, aminek alacsonyabb a hőmérséklete (4500K), ezért a fekete test sugárzás vizsgálatakor megállapított törvények értelmében a sugárzás intenzitása kisebb, és a sugárzás maximális hullámhossza is változik (sötétebb, vörösebb lesz). A kromoszféra Ha tovább haladunk a Nap légkörében kifelé, akkor elérjük a kromoszférát, amelynek vöröses fénye (amit az ionizált hidrogénatomok bocsátanak ki) csak teljes napfogyatkozások alkalmával tűnik elő. A sugárzás erőssége itt három nagyságrenddel kisebb, mint a fotoszférában, ami elnyomja a kromoszféra fényét. Ennek a zónának nem lehet pontosan meghúzni a határát (durván 500, ill km), mivel folyamatosan változik a vastagsága. Annyit azonban elmondhatunk róla, hogy alsó határa ott kezdődik, ahol a hőmérséklet fotoszférában elérte a 4500 K-ot. A hőmérséklet kifelé haladva nő (ellentétben a fotoszférával). A felső határt ott húzzuk meg, ahol a hőmérséklet nagyon élesen emelkedik K-ról akár K-re, és eközben a sűrűség g/cm 3 alá csökken. Azt a 300 km I 12

13 vastag tartományt, ahol a hőmérséklet drasztikusan emelkedni kezd, átmeneti övnek nevezzük. Ha megfigyeléseinket egy keskeny hullámhossz tartományban végezzük, amely egybeesik a hidrogén Balmer α (656.3 nm) vonalának hullámhosszával, akkor finom szálas struktúrát fedezünk fel a kromoszférában. A szálakat szpikuláknak nevezzük. Ezek az oszlopszerű képződmények néhány száz kilométer szélesek, hosszuk elérheti a 9000 km-t. Bennük az anyag 30 km/s sebességgel radiálisan kifelé a korona irányába áramlik. Élettartamuk nem több 15 percnél, míg kialakulásuk kb. 90 másodpercet igényel. Eredetük még nem tisztázott, de azt tudjuk róluk, hogy ott alakulnak ki, ahol a mágneses erővonalak koncentrációja (szupergranulák peremvidéke) csökkenni kezd, vagyis az erővonalak eltávolodnak egymástól. Tehát megállapíthatjuk, hogy kialakulásukban fontos szerep jut a mágneses térnek. A kromoszférát fűtő mechanizmus, vagyis az, hogy miért emelkedik a hőmérséklet ebben a tartományban, még mindig nem tisztázott teljesen. A lehetséges megoldásra az egyik alapötlet az volt, hogy a fotoszféra turbulenciája következtében keletkező akusztikus lökéshullámok szolgáltatják a fűtéshez szükséges plusz energiát. A konvektív zóna turbulens mozgása apró perturbációkat idéz elő, melyek hullámok formájában tovaterjednek. A különböző frekvenciájú hullámok mechanikai energiát szállítanak magukkal. A sűrűség rohamos csökkenése miatt a hullámok amplitúdója - egy-két hullámhossznyi út megtétele után - megnő, a hullámok torzulást szenvednek, s átalakulnak lökéshullámokká. Az akusztikus lökések frekvenciájuktól függően disszipálódnak (elnyelődnek), leadva az energiát környezetüknek. A nagyobb amplitúdójú hullámok lényegesen hosszabb út megtétele után alakulnak át lökésekké, mint a rövidebb periódusúak. Ebből viszont az következik, hogy a rövidebb periódusú lökések inkább a kromoszférában, míg a hosszabb periódusúak többnyire a koronában disszipálódnak. Az egészen hosszú periódusú akusztikus hullámok pedig egyáltalán nem tudnak lökéssé alakulni, így a fűtésben valószínűleg nem játszanak szerepet (3, ill. 5 perces oszcillációk). A lökéshullámok által leadott energia mértéke attól függ, hogy a gáz milyen körfolyamaton megy át, miközben átáramlik a lökésfronton. Kétféle ciklus is számításba jöhet. Az egyik az úgynevezett Weymann-ciklus, mely során a lökésfronton átáramló gáz felmelegszik és összenyomódik, majd állandó sűrűség mellett bekövetkezik a sugárzási relaxáció, végül adiabatikusan visszatér az eredeti állapotba. A másik az ún. Schatzman-ciklus, ahol az első lépésben a gáz szintén összenyomódik és fölmelegszik, de ezt követően adiabatikusan kitágul, de az eredeti gázsűrűségnél kisebb sűrűségre, majd sugárzási relaxáció után visszatér eredeti állapotába. Gyenge lökés esetén - amikor a lökés erőssége η <1 (η =(p max -p 0 )/p 0, ahol p max a fronton való áthaladás során a maximális nyomás, míg p 0 a gáz egyensúlyi nyomása) - mindkét közelítés ugyanazt az eredményt adja. A lökéshullámok dinamikai elmélete azt mutatja, hogy a Weymann-ciklus a hőmérsékleti minimum-régióban és a kromoszférában eredményesen alkalmazható. A - később tárgyalásra kerülő - flerek akusztikus lökéssel történő modellezése viszont a Schatzman-ciklust részesíti előnyben. Az újabb kutatások az akusztikus fűtés még két lehetséges módozatát tárták fel: sugárzási csillapítással, ill. ionizációs pumpával. A sugárzási csillapítás útján történő fűtés elsősorban a mélyebb kromoszférában ad lényeges disszipációs energiát, mivel itt erős a H- ion emissziója, és ez igen nagymértékben megnöveli a sugárzási csillapítást. Az akusztikus fűtés második fajtája az ionizációs pumpa, ami a kompresszió miatt bekövetkező ionizációt követő rekombináció útján melegíti a légkört. Alacsony frekvenciájú hullámok esetén ez a disszipatív módus elhanyagolható. Az utólagos számítások és megfigyelések azt mutatták, hogy az ilyenfajta fűtéssel legfeljebb a kromoszféra alsó rétegeinek hőmérséklet emelkedése magyarázható. Mivel ez az I 13

14 elmélet nem képes megmagyarázni a korona majd 2 millió K hőmérsékletét, ebből arra következtethetünk, hogy a korona fűtési mechanizmusa más úton történik. A korona A fehér színű koronát napfogyatkozások alkalmával figyelhetjük meg, mivel a fotoszféra sugárzása elnyomja a korona fényét. A korona Naphoz közeli tartományában (felszíntől 1 R nap -ra) a fotoszférából érkező fény összeütközik a nagy sebességű elektronokkal, ami elmosódottá teszi a Fraunhoffer-vonalakat (Doppler-effektus), így azok lényegében detektálhatatlanná válnak. Ezt a tartományt K- koronának hívják (a folytonos színkép miatt). A folytonos színképre emissziós vonalak rakódnak rá (E-korona). Ezek azonban nem azokon a hullámhosszakon a mutatkoznak, mint a fotoszféra színképében látható abszorpciós vonalak. Ezeket a vonalakat 1869-ben észlelték először, s majd 70 éven keresztül nem találtak rá kielégítő magyarázatot. Miután Grotrian és Edlén elkezdték a magas hőmérsékletű gázok színképének vizsgálatát, rájöttek, hogy a színképvonalak többszörösen ionizált fém atomoktól származnak. Ezek közül az ismertebbek a Fe XIV 506,3 nm-es zöld vonala, Fe X 637,4 nm-es vörös vonala, és a Ca XV 569,4 nm-es sárga színű vonala. A korona magas hőmérséklete miatt a korona röntgen és ultraibolya tartományban sugároz. Ezekben a tartományokban készített felvételek alkalmasak a korona szerkezetének tanulmányozására. Az egyre finomabb felbontású, lágy röntgen tartományban működő detektorok segítségével egy egészen új geometriai struktúrát sikerült feltárni a koronában, mely a mágneses tér szerkezetének tudható be. A korona mágneses terét nem tudjuk közvetlenül meghatározni, de a fotoszféra mágneses tere látóirányú komponensének térbeli változásából következtethetünk rá. Ennek az az oka, hogy az anyag befagy a mágneses térbe, így elegendő annak röntgen emisszióját figyelni. A műholdakról kapott felvételek alapján jellegüket tekintve kétféle tartományt különböztethetünk meg: igen fényes röntgensugárzó tartományokat zárt mágneses térrel (koronahurkok), ill. sötétebb X-sugárzó tartományokat nyitott mágneses erővonalakkal (koronalyukak). A hőmérséklet mindkét régióban nagyjából azonos, holott röntgen fényességük különbözik. A magyarázat abban rejlik, hogy a sötétebb régiók részecskesűrűsége kisebb, s a kibocsátott röntgensugárzás arányos a részecskék számával. A napszél nagysebességű komponense és a koronalyukak helyzete jól korrelál egymással, tehát a napszél a koronalyukak nyitott struktúráján keresztül hagyja el a Nap felszínét. A koronában már nem találunk a kromoszférához hasonló hálózatokhoz, sem fibrillákhoz (szpikulák) hasonló finomszerkezetet. Valószínűleg a korona jóval durvább szerkezet, mint az alsóbb légköri tartományok. Ennek az lehet az oka, hogy a korona a vizuális, és az extrém ultraibolya tartományokban igen átlátszó. I 14

15 6. ábra: Korona (SOHO) A korona belső peremétől néhány szögpercre kb szorosa az intenzitás a korong közepén mért értéknek és az intenzitás még további két tizedes értékkel csökken, miközben a Nap peremétől mért egyszeres Nap sugártól a kétszereshez érünk. Az ütközések miatt ebből a tartományból polarizált fény érkezik. Nagyjából 2 R nap távolság után a Fraunhoffer-vonalak ismét feltűnnek, habár ezek nem itt, hanem a fotoszférában keletkeznek, mert a belőle érkező fényt diffrakció biztosítja. A Fraunhoffer-vonalak megjelenése miatt a koronának ez a részét F-koronának hívjuk. A korona ezen része igazán már nem is tekinthető a Nap részének, mivel már nagyon hasonlít az állatövi fényt biztosító interplanetáris térben lévő anyaghoz. A korona alakja és fényessége változó. Ez leginkább a Nap mágneses tereivel magyarázható. Amikor aktív a Nap, a korona alakja szabályos, körülfonja a Napot. Amikor a Nap inaktív, a korona alakja párhuzamossá válik az egyenlítővel, valamint a Nap poláris vidékeinek koronája kevésbé fényes. 7. ábra: Korona-fotók (maximum és minimum) (HAO) A korona fűtésének problémája több tényezőben különbözik a kromoszféráétól. A korona a magas hőmérséklethez szükséges energiához többféle módon juthat hozzá. Ezek közül az egyik a vezetési disszipáció. Ez a jelenség abból fakad, hogy a Nap légkörében töltött részecskék mozognak (többnyire mágneses térben) és eközben különféle csillapításokat szenvednek. A legfontosabb vezetési disszipációs jelenség a Joule fűtés és a mágneses átkötődés. Az előbbi a részecskék közötti súrlódás, pontosabban szólva ütközések következtében felszabaduló hő, mely során a mágneses tér szerkezete nem módosul. Ezzel szemben az átkötődés során az erővonalak kapcsolódnak (befűződnek), mely a I 15

16 térkonfiguráció módosulásával jár. Mindkét mechanizmus a korona fűtésében (koronahurkok, koronalyukak) játszik döntő szerepet. A fűtés még magyarázható lassú és gyors magnetohidrodinamikai (MHD), azaz a mágneses erővonalak mentén haladó hullámokkal. Ideális magnetohidrodinamikai közegben, azaz tökéletes vezetőképességű (σ >1), nem hővezető (K=0) és nem viszkózus (η =0), mágneses térbe ágyazott ideális gázban kis perturbációk terjedésének három módozata van: a lassú MHD-, a gyors MHD- és az Alfvén-hullámok, melyek közül az első kettőt szokás összefoglaló néven magnetoakusztikus hullámoknak nevezni. Karakterisztikáját tekintve a lassú és gyors MHD-hullámok longitudiálisak, azaz terjedésük során nyomásváltozást eredményeznek, míg az Alfvén-hullámok transzverzálisan terjednek a mágneseses erővonalakra merőlegesen, és első közelítésben nem eredményeznek nyomás- ill. sűrűségperturbációkat. Mintegy húsz éve kiderült, hogy a Nap mágneses tere egyáltalán nem homogén, hanem fluxuscsövek formájában erősen koncentrálódik (ld. granulációs és szupergranulációs szerkezet, koronahurkok stb.). Ilyen közegben több lehetősége van a mikroperturbációk terjedésének: longitudinális, transzverzális és torziós módusok. A konvektív zóna által generált és a fluxuscsövek mentén terjedő longitudinális, transzverzális és torziós hullámok a középső kromoszférában homogénné váló mágneses térben átalakulnak lassú és gyors MHD- ill. Alfvén-hullámokká, majd lökésekké változnak és bizonyos út megtétele után disszipálódnak. A harmadik fűtési lehetőséget az egyesített rezonáns RLC-kör közelítésének elmélete fogalmazza meg. A Nap különböző légköri rétegei között elektrodinamikai csatolás van. Mint már arról korábban szó volt, a koronában hurok alakú képződményeket észlelhetünk. E régiók fűtését soros RLC-körök analógiájával modellezhetjük. A koronahurok áramsűrűségére az RLC-körök feszültség- és áramerősség-változását leíró egyenletével formailag teljesen megegyező egyenletet kapunk (innen az elnevezés), ahol az L analógja a mágneses energiatárolási képességet leíró mennyiség, a C analógja a mágneses plazma kinetikus és elektromos energiatároló képességének mértéke, és végül az R ellenállással az elektrodinamikai energia hőenergiává történő átalakulásának mérőszámát állíthatjuk párhuzamba. Az egyesített rezonáns RLC-elmélet még nincs teljesen kidolgozva, bár úgy tűnik, az egész fűtést leírhatná. A negyedik mechanizmus az ún. bluk flow-fűtés: Hoyle már mintegy fél évszázada azzal az ötlettel állt elő, hogy a korona fűtésére gáz akkréciójával (behullásával) magyarázatot lehet adni. Ez ma már a napszél ismeretében elvetendő, de a gondolatot jóval általánosabban tekintve - szpikulák mozgása fluxuscsövek emelkedése, stb. - érdekes eredményre juthatunk. Az így kapott mechanizmus a tömegáram-fűtés. A szpikulák ill. fluxuscsövek vertikális mozgásuk során különböző hőmérsékletű tartományokon haladnak keresztül, miközben állandó energetikai összeköttetésben vannak környezetükkel. A számítások a fűtés ezen módjának figyelembevételét a felsőbb kromoszférában és a koronában követelik meg. I.1.2. A Naptevékenység A Nap mágneses tere, a naptevékenységi ciklus(ok) Csillagunk felszíne alatt, a kb km vastag konvektív zónában viharos, turbulens mozgások zajlanak. Ezek a mozgások, mint áramok mágneses teret indukálnak, amely visszahat a mozgásokra. A mágneses tér szerkezetét és időbeli változását tehát a I 16

17 konvektív és rotációs mozgásokkal való kölcsönhatása határozza meg. Megfelelő esetben a teret e mozgások nagymértékben fel is erősíthetik. Az ilyen, mechanikai energiából elektromágneses energiát termelő folyamatok dinamómechanizmus néven ismertek. A másik fontos kérdés, hogy mi okozza a 11 (22) éves naptevékenységi ciklusokat. Mint látjuk, ez szoros kapcsolatban van a Nap mágneses terével. A dinamóelmélet szerint egy adott helyen a maximális térerősség idején a mágneses tér iránya nagyjából kelet-nyugati (toroidális tér), míg minimális térerősségnél a pólusok irányába mutató (poloidális tér). Ezt úgy képzelhetjük el, hogy a minimumban uralkodó poloidális tér erővonalait a differenciális rotáció "feltekeri" a Napra, így a tér felerősödik és túlnyomórészt toroidálissá válik. A konvektív zóna alján a térerősség kb G, tehát a minimumban a mágneses tér ilyen erősségű csövekbe koncentrálódik. A differenciális rotáció mértékének ismeretében aritmetikai becsléssel az kapjuk, hogy a minimumtól a maximumig eltelő idő alatt ezek a csövek a felcsavarodás miatt mintegy 10 5 Gaussig erősödnek. Ugyanakkor nem erősödnek Gauss fölé. A ma legelfogadottabb magyarázat szerint ezek a csövek - illetve egyes darabjaik a Coriolis erő hatására jutnak a Nap felszínére. A Napfoltok A napfoltok a fotoszféra legjellegzetesebb képződményei. Általában egyesével vagy csoportosan lépnek fel. Nagyobb napfoltoknál jól megkülönböztethető egy sötét mag, az umbra és annak világosabb szegélye, a penumbra. A foltok umbrája kb K fokkal kisebb hőmérsékletű a környező fotoszférához képest. Ez részben azzal magyarázható, hogy a Nap általános mágneses terének 2 Gaussos erősségénél sokkal erősebb mágneses tér (1000 Gauss) az umbrában lefékezi a konvekciós mozgásokat, amelyek közvetlenül a felszín alatti rétegekben a legfőbb szállítói a Nap magjában felszabaduló energiának, ezért csak a hővezetés és a sugárzás tudja fűteni a folt umbráját. Másrészt a folt mágneses terében keletkező Alfvén-hullámok az energiát gyorsabban tudják továbbítani a felsőbb rétegekbe, így a folt nemcsak kevésbé melegszik, hanem jobban lehűl, mint a fotoszféra. 8. ábra: Napfoltok (Internet) Általánosságban elmondhatjuk, hogy a foltok rendszerint párban jelentkeznek, későbbi fejlődésük során a párból csoport alakul ki, és a két legnagyobb folt között, néha még a környeztükben is, jelentősebb számú kisebb folt feltűnik. Némelyik foltcsoport hosszanti mérete eléri a km-t. A legkisebb látható folt átmérője 1000 km körüli, a legnagyobbaké akár km is lehet. A napfoltok élettartama 1 naptól néhány hónapig terjed. Kisebb foltok általában csak rövid életűek, míg a nagyobbak akár több naprotáció után I 17

18 is azonosíthatók. A napfoltok száma időben változik. Gyakoriságuk, ill. számuk jellemzésére bevezették a Wolf-féle relatív számot: W=k ( 10g + f ) ahol g a foltcsoportok száma, f a foltok száma, k a távcsőre jellemző állandó. (A későbbiek folyamán gyakran találkozunk a Wolf-féle relatív számmal.) A relatív számok kb.11.1 éves periodicitást mutatnak, ilyen értelemben beszélhetünk napfoltciklusról. Egy kezdődő napfoltciklus (11.1 éves) foltjai csak a +45 o és -45 o heliografikus szélességektől a ± 5 o -os szélességig terjedő zónában lépnek fel. A 45 o szélességen túl még nem találtak napfoltokat, másrészt az 5 o -os szélességi körtől az egyenlítőig terjedő sávból is hiányoznak. Amikor az új ciklus kezdetén (minimumkor) az ehhez tartozó első foltok megjelennek a o -os szélességeken, akkor velük egyidőben az alacsony szélességeken is jelen vannak még az előző ciklushoz tartozó foltok. Rövidesen ezek eltűnnek, és az új ciklushoz tartozó foltok előfordulási övezete közeledni kezd az egyenlítő felé. Ezt a jelenséget E.W. Maunder angol csillagász fedezte fel a múlt században. Napfoltpár (foltcsoport) esetén megkülönböztetünk (Nap forgásából következően) vezető és követő foltot. Nagyon fontos napfizikai tény, hogy ha az egyik féltekén a vezető folt északi mágnességű, akkor ugyanezen a napcikluson belül a másik féltekén a vezető folt mágnessége déli. Amint véget ér az adott napfoltciklus, és megkezdődik az újabb, a helyzet felcserélődik. Vagyis a vezetőfolt, amely korábban északi volt, most délivé válik. Az előjelváltás mindig napfoltminimumkor következik be. Így az eredeti helyzet nem 11.1 hanem 22 évenként ismétlődik meg. E. W. Maunder múlt századi észrevételei szerint az közötti időben lényegesen kevesebb foltot figyeltek meg, mint az előtt, ill. az után. A korabeli csillagászok 1" pontossággal tudták mérni a napátmérőt. Ebből következőleg az 1"-nél nagyobb foltok nem maradhattak észrevétlenek. A kérdéses időszakban átlagosan havi 15 napra vonatkozólag találtak írásos feljegyzést napmegfigyelésről. Az közötti időszakról ugyan kevesebb adat van, de a kor legnevesebb napmegfigyelője Jean Piccard egy 1671-es feljegyzése: így szól: Tíz éve ma először láttam napfoltot, pedig rendszeresen alaposan kutattam utána. A kevés folt, ami látszott, főleg a déli féltekén volt, ott is inkább az egyenlítő közelében. A Piccard és munkatársai által között feljegyzett mintegy 100 napfoltpozíció alapján következetni lehet a Nap forgására. Az adatok szerint az egyenlítői forgási sebesség mintegy 20%-kal lassúbb volt a jelenleginél, a sebesség gradiens pedig nagyobb volt a mostaninál, ezért például 20 o szélességen akkor 6%-kal volt lassúbb a forgás. A Nap átmérőjét Piccard és munkatársai 7"-cel nagyobbnak mérték a jelenlegi értéknél (0.38%). Kérdés, hogy tényleg nagyobb volt-e akkor a Nap, vagy esetleg a földi légkör valamilyen változása okozhatta a jelenséget? Ezzel kapcsolatban a vizsgálat megállapította, hogy nem képzelhető el ekkora változást okozó optikai effektus, és mérési hibáról sem lehet szó. A Maunder-minimum idején ritkábban figyeltek meg sarki fény-jelenséget. (Ezt a jelenséget más szerzők cáfolták.) A kozmikus sugárzás hatására a földi légkörben keletkező, kormeghatározásra használható 14 C mért mennyiségéből arra következtethetünk, hogy a Maunder-minimum idején gyengébb volt a napszél. Érdekes időbeli egybeesés mutatkozik a Maunder-minimum és a nála jóval hosszabb ideig tartó kis jégkorszak ( ) között. (Ekkor az északi félteke átlaghőmérséklete a jelenleginél 2 fokkal hidegebb volt.). Kérdéses, hogy van-e ok-okozati összefüggés a két dolog között. I 18

19 A 14 C/ 12 C-es izotópos vizsgálatok azonban azt is kimutatták, hogy nem csak ez az egy minimum időszak fordult elő a történelem folyamán. Az ilyen irányú kutatásokat az a tény teszi lehetővé, hogy az 14 N (nitrogén) a kozmikus sugárzás hatására 14 C-é alakul át a következő folyamatban: 14 N+n 14 C+p Azonban a légkörbe érkező kozmikus sugárzás nagysága függ a naptevékenységtől, ugyanis nagyobb aktivitás idején nagyobb védettséggel bírunk. Így a maximum időszakokból származó minták kevesebb 14 C-et tartalmaznak. A vizsgálatok az elmúlt ezer évben a Maunder minimumon kívül további két kis aktivitású időszakot találtak. Az egyik az úgynevezett Spörer-minimum, ami a 15. században és a 16. század elején volt. Találtak még egy rövidebb időszakot a 14. század elején, ezt Wolf-minimumnak hívjuk. A minimumok között természetesen jóval nagyobb mértékű volt a naptevékenység, és különösen nagy volt a 12. században, aminek következtében magasabb volt az átlaghőmérséklet ezen időszakban. A minimumok idején hasonlóan a Maunder minimumhoz a hőmérséklet jóval alacsonyabb volt, amit különböző beszámolók támasztanak alá. Fáklyák A fáklyák valamelyest a napfoltok szintjénél magasabban, nem egyszer 1500 km-rel a felszín felett elhelyezkedő világos, fénylő képződmények. A napfáklyák alakja olyan, mint a szétszakadt felhőfoszlányoké a földi légkörben. Gyakran csoportosan jelentkeznek: ilyenkor beszélünk fáklyamezőről. A fáklyamezők keletkezésénél szerepet játszanak a mágneses terek, melyek ezekben gyengébbek, mint a foltokban. Itt a fotoszféra felső rétegeibe érkező energia mennyiségét növeli meg, így ezekben a rétegekben néhány száz fokkal emelkedik a hőmérséklet. Ebből következik a foltcsoportok és a fáklyák szoros kapcsolata is: a gyengébb mágneses terek a foltok környezetében fáklyákként láthatók. 9. ábra: Fáklyamező (Internet) A fáklyamező homogén szerkezetű lehet, amennyiben egymáshoz hasonló méretű és alakú fáklyákat tartalmaz, vagy raszteres jellegű, amikor pontszerű, kicsi fáklyákból áll, avagy rostos felépítésű. Gyakran előfordul, hogy egy fáklya behatol egy folt magjába, és kettéosztja I 19

20 azt, így képződnek az ún. fényhidak az umbrában. A fényhidak fellépése a folt hanyatlását jelzi. Biztos, hogy a nagy foltcsoportok fáklyamezőben fekszenek, de a fáklyák nem korlátozódnak a foltzónára. Egyes megfigyelések szerint igen magas naprajzi szélességeken is előfordulhatnak, leggyakrabban a ± 70 o -os szélességi körtől az Egyenlítőig lévő sávban találhatók. Élettartamuk többnyire hosszabb, mint a napfoltoké és csoportoké. A fáklyamezőkre emellett jellemző, hogy területi kiterjedésük átlag háromszor- négyszer nagyobb, mint azé a foltcsoporté, amelynek közelében feltűnnek. A fáklyamezőkön belül fénylő, közönséges granuláknál nagyobb szemcsék találhatók: fáklyagranulák, amelyek élettartama több órát is elér. A fáklyák által borított területek nagysága a naptevékenységgel változik. Nagyobb relatívszám esetén a fáklyamezők által borított terület is nagyobb. Flerek A Nap felületén lejátszódó események közé tartoznak a napkitörések, elterjedt nemzetközi szóval flerek, melyeket 1859-ben R.C. Carrington angol csillagász észlelte először. Az első fehér fényben észrevett fler után 32 évig nem sikerült észlelni a naptevékenység ilyen megnyilvánulását, de szerencsére 1891-ben Trouvelotnak ismét sikerült megfigyelni fehér fényben flert. A napfizikai eszközök tökéletesedése új eszközöket állított fel a flerek megfigyeléséhez. Hale 1892-ben kezdte el észlelni spektroheliográfiával a flereket. Ebből fejlesztették ki a spektohelioszkópot, amellyel a Nap felületét egy kiválasztott színképvonal fényében lehet megfigyelni. A monokromatikus fényben végzett megfigyelések során kiderült, hogy flerek nem is ritkán fordulnak elő a Napon. A napkitörés nem más, mint hirtelen energia-felszabadulás az aktív vidék felsőbb rétegeiben, főleg a kromoszférában. Mai tudásunk szerint a folyamat módosítja az aktív vidékek mágneses terének szerkezeti fölépítését. Ezután a koronában instabilitás következik be. Ennek következtében az ellentétes polaritású erővonalak átkötődnek. Így az erővonalakon tárolódott energia (flerek estében kb J), amit a befogott részecskék hordoznak, nagyon gyorsan (néha néhány perc alatt) felszabadulnak, és a részecskék egy része elhagyja a Nap légkörét, ez később jelentős hatással lehet a Földre, különösen annak mágneses terére. 10. ábra: Napkitörés (HAO) I 20

21 A fler tevékenység ideje alatt azonban nemcsak a részecskesugárzás növekszik a naplégkör egy bizonyos területén, hanem az elektromágneses sugárzás is. Ezt a jelenséget, vagyis amikor egy terület az átlagoshoz képest hirtelen nagyobb mennyiségben sugároz, erupciónak nevezzük. Ilyen pl. a hő-, részecske-, röntgen-, valamint a ritka fehér-erupció, (ami az egész látható tartományban történő kifényesedést jelent). Azért ilyen széles spektrumúak a flerek alatt keletkező erupciók, mert a flerek által kibocsátott nagy energiájú részecskék ütköznek az itt lévő plazma anyagával. Ez a folyamat elektromágneses hullámok keletkezésével jár. Az ütközés során keletkezett elektromágneses hullám frekvenciája leginkább attól függ, hogy milyen nagy volt a részecske energiája. Ez a kev-os, de néha MeV-os tartományba esik. Más megfigyelések is rámutatnak a napkitörés és a mágneses tér kapcsolatára. Például nagy napkitörések rendszerint a foltcsoport közepén, a mágneses polaritásokat elválasztó nullavonal két oldalán jelennek meg. Befolyásolja a napkitörések gyakoriságát a napfoltcsoportok mágneses terének bonyolultsága is. Gyakoribbak azokban a csoportokban, amelyekben közös penumbrában egymás mellett ellentétes polaritású umbrák találhatók, vagy ha a bipoláris csoport tengelyén a megszokott nem kelet-nyugati, hanem észak-keleti irányú. A jelenlegi elméletek szerint a flerek akkor jönnek létre, amikor az aktív régión áthatoló mágneses tér újjáformálódik, és eközben energia szabadul föl vagy fordítva. Hosszú ideig a flerek tanulmányozására az egyetlen lehetőség a látható sugárzás vizsgálata volt. Részben színképük megfigyelésével foglakoztak, részben monokromatikus fényben - főleg a hidrogén nm hullámhosszú vörös H-alfa vonalában - végzett sorozatfelvételeken fejlődésüket rögzítették. (Mivel a Hα csillagunk színképének egyik legerősebb abszorpciós vonala.) A flerek sugárzásának jelentős része éppen a Hα hullámhosszára esik. A flerek színképében az abszorpciós vonal kitöltődik, sőt fényes emissziós vonallá válik, és időnként nagyobb flereknél a folytonos színkép intenzitásának %-át is meghaladja. A megfigyelési körülmények tehát Hα -vonal fényében igen kedvezőek, ezért történnek a megfigyelések ezen a színképvonalon. Az így észlelt flerek esetén Hα flerekről beszélünk. A folytonos színképben észlehető sugárzásnövekedés, a fehér fler, nagyon ritkán jelentkezik, de még ekkor sem haladja meg a folytonos színkép 10%-át, és ez is csak a jelenség perceiben figyelhető meg. Mindezen színképváltozások nagyon rövid idő, néhány perc alatt fejlődnek ki, élettartamuk a fler nagyságától függ. A Hα színképvonal fényében a fler úgy jelentkezik általában, hogy a napfoltcsoport körül a fényes fáklyamező egy része hirtelen, néhány perc alatt kifényesedik. A kifényesedés egyre nagyobb területre terjed ki, majd elérve maximumát, most már lassabb tempóban halványul el. A visszafejlődés a nagyságtól függően, 10 perctől néhány óráig eltarthat. A fő jellemző a hirtelen kifényesedés. Kisebb flerek előfordulhatnak nagyobb fényességű nyugodt, folt nélküli fáklyában is. Nagyobb flereknél gyakori, hogy kezdetben néhány fénylő pont jelenik meg, majd ezek két, párhuzamos szalaggá olvadnak össze, amelyek lassan távolodnak egymástól. Protuberanciák Az ún. protuberanciákat, többnyire vöröses színű, hidrogénből álló, a kromoszférában keletkező és gyakran a belső koronába is felemelkedő gázfelhőket rendszeresen 1869 óta észlelik. Olyan eset is előfordult, hogy a protuberancia maximális emelkedési sebessége meghaladta a km/s szökési sebességet. Ez azt jelenti, hogy az ilyen protuberancia I 21

22 anyaga végleg elhagyta a Napot. Mivel a protuberancia tömege csekély, sűrűsége legfeljebb százszorosa a koronáénak, és az ilyen rendkívüli sebességek ritkán fordulnak elő, a Nap tömegvesztesége az elszökő protuberanciák miatt nem jelentős. Az eruptív protuberanciák gyakran ívszerű pályán mozognak, vagy maguk is íves alakot öltenek fel, amiben megnyilvánulóan a mágneses tér erővonalainak szerepét látjuk. Feltehető, hogy a flerhez, vagy a napfoltcsoportokhoz tartozó mágneses tér hatásáról van szó - általánosságban valamely aktív régió mágneses mezejéről. Kivételes esetben egy protuberancia a Nap átmérőjével összemérhető távolságig dobódik fel a fotoszférától számítva, s valószínűleg ezek a protuberanciák azok, amelyek elszökhetnek a Napról. Az az anyag, amely nem hagyja el a Napot, a mágneses erővonalak mentén visszaáramlik a fotoszféra irányába. Ezt a jelenséget koronaeső néven ismerik. Hale úgy találta, hogy a protuberancia visszatérő anyaga spirálpályát ír le, vagyis körültekeredik a mágneses tér valamely erővonalán. A koronaeső jelenségét leggyakrabban azt követően lehet megfigyelni, hogy egy fler fellángol, és útba indított egy protuberanciát fölfelé. A jelenség másik változata a hurok. Ilyen esetben a fölfelé, vagy lefelé mozgó protuberancia-anyag egy záródó mágneses erővonalat ölel körül, és roppant nagy, hurokhoz hasonló alakot ölt. Mivel a mozgó gázanyag a mágneses erőtér "fogságában" van, a hurokprotuberancia anyaga a szóban forgó erővonalak mentén helyezkedett el már akkor is, mielőtt láthatóvá vált volna. 11. ábra: Protuberancia (Internet) Igen érdekes jelenség a permet is. Ezt csak a napkorong szélén figyelhetjük meg. Amikor egy ottani fler anyagot dob a magasba, az szökőkútszerűen szétterül, és cseppekre tagolódva permeteződik szét. A protuberanciák mozgásának legérdekesebb, egyben pedig legkevésbé megmagyarázott sajátossága az, hogy mindig a kromoszféra néhány jól meghatározott területe felé térnek vissza. Ezeket vonzási középpontoknak nevezzük. Az ilyen központok általában egy-egy napfolt penumbrája fölött találhatók. A protuberanciák fizikai jellemzőiről is kell szót ejteni: hőmérsékletük általában 5000K körüli, fejlődésük későbbi szakaszában pedig még alacsonyabbá válhat, amit halványodásuk is jelez. Egy normális protuberancia ezer km hosszú, 5-10 ezer km széles és ezer km magas. Néha azonban előfordulnak 500 ezer - 1 millió km hosszúak is. I 22
