1 01. Követelmények, rajzeszközök, szabványírás Horváth Tamás építész, egyetemi tanársegéd Széchenyi István Egyetem, Győr Építészeti és Épületszerkezettani Tanszék 1

2 Követelmények 2

3 Oktatók Kedd Szerda Gábor Erika egyetemi tanársegéd D508 Horváth Tamás egyetemi tanársegéd D509 Kőrössi Éva egyetemi adjunktus D503 Bozsaky Dávid PhD tanszékvezető egyetemi docens D504 További információk: Hallgatók konzulensei 3

4 A tárgy célja A tantárgy anyagának elsajátítása során az építészmérnök hallgatók szerezzenek olyan épületszerkezettani ismereteket, amelyek alkalmassá teszik őket épületszerkezetek tervezésére, épületek kivitelezésére, valamint a kivitelezési minőség és szakszerűség ellenőrzésére. Tanulják meg alkotó módon alkalmazni az épületszerkezeti ismereteket a szerkesztési elvek, anyagmegválasztás, gyártmány kiválasztás és alkalmazás tekintetében, figyelembe véve a funkcionális, gazdaságossági, kivitelezhetőségi és fenntartási szempontokat. A tárgycsoport első tárgyának speciális célja, hogy átfogó képet adjon a hallgatóknak az épületszerkezeti megoldásokról, bevezesse az alapfogalmakat és megismertesse az épületek szakrajzának alapszabályait. 4

5 A gyakorlati kurzus feladatai A gyakorlati kurzuson 7 kisebb faladatot adunk ki, melyeket a hallgatók az elhangzó tájékoztatás és a kiadott segédletek felhasználásával önállóan, (a zárthelyi feladat kivételével) otthoni munkával oldanak meg. Az elkészült munkákat a tankörben közösen fogjuk értékelni. A feladatok a következőek: 1. feladat: Borító, rajzlapok és szabványírás szakcikk alapján 2. feladat: 1:200 léptékű rajzok vetületi összefüggésben 3. feladat: 1:100 léptékű alaprajz és metszet 4. feladat: 1:50 léptékű alaprajz és metszet 5. feladat: Lakásfelmérés 1:100 léptékű alaprajza, metszete, homlokzata 6. (zárthelyi) feladat: 1:100 léptékű alaprajz és metszet 7. feladat: Részletrajz feladat, 1:10 léptékben, ütemezéssel Mi az egyes feladatok célja? 5

6 Ütemterv 6

7 A feladatok feldolgozásának módja A rajzfeladatokat kézzel kell elkészíteni igényes grafikával, tusos (tűfilces) kihúzással, A3-as méretű, tussal keretezett műszaki rajzlapokra felszerkesztve a kiadott minta szerint. A feladatok értékelésekor azok tartalmát és külalakját egyaránt figyelembe vesszük. A rajzokat A2-es lapból hajtott, az élén is feliratozott, a kiadott minta szerinti borítóban kell leadni a félév végén. 7

8 A féléves osztályzat származtatása A hallgatók a félév során pontokat gyűjtenek. A tárgy kurzusain összesen 200 pont gyűjthető. A gyakorlati órák feladataival 100 pont, az előadásokon 25 pont szerezhető. A félév ismeretanyagát összegző kombinált vizsga pedig 75 pontot ér. Az egyes előadásokon és a gyakorlati feladatokkal megszerezhető pontokat a tárgy ütemterve tartalmazza. Az összegyűjtött pontok alapján a féléves osztályzat: 180 ponttól jeles (5), 160 ponttól jó (4), 140 ponttól közepes (3), 120 ponttól elégséges (2), 120 pont alatt pedig elégtelen (1). 8

9 A félév elismerésének feltételei Aláírást csak az a hallgató kaphat a tárgyra a félév végén, aki a gyakorlati kurzus minden feladatát elkészítette és leadta a konzulensének. a gyakorlati kurzuson megszerezte az elérhető pontszám felét. a zárthelyi feladattal megszerezte az elérhető pontszám felét. Vizsgára csak azon hallgatók jelentkezhetnek, akik aláírást szereztek. 9

10 Késedelmes feladatleadás Ha valamely feladatot a hallgató nem tud határidőre elkészíteni és bemutatni, akkor azt a következő gyakorlati órákon is leadhatja, egészen a szorgalmi időszak végéig. Ilyen esetben szóbeli értékelést a feladatra nem kap, de pontokat kaphat a feladatra. Minden gyakorlati óra késedelem 20% pontveszteséget jelent a feladattal megszerezhető pontszámból. Amennyiben a hallgató betegség miatt adja le a feladatát késedelemmel, és erről hitelt érdemlő orvosi igazolással is rendelkezik, akkor a pontveszteség szabály alól mentesül. 10

11 Tárgykiírás 11

12 Rajzeszközök 12

13 Rajzeszközök Ceruza / nyomós iron Radír Keménység 9H HB 9B Vonalvastagság 0,3 0,5 0,7 1,0 mm Rajztábla A2 / A3 méretben Tok, táska 13 Báthory Sándor, Jakab János: Építőipari szakrajz

14 Rajzeszközök Fejes vonalzó / párhuzam vonalzó 30/60 -os vonalzó 45 -os vonalzó Léptékvonalzó 14 Báthory Sándor, Jakab János: Építőipari szakrajz

15 Rajzeszközök Körző Ceruzás Tollbefogásra alkalmas / körsablon Ívsablon Rajzsablon Betűsablon A rajz tisztán tartása Vonalzók, sablonok élképzése 15 Báthory Sándor, Jakab János: Építőipari szakrajz

16 Rajzeszközök Tus (csőtoll) / tűfilc Tusradír / penge

17 Rajzlapok Műszaki rajzlap A mm A mm A mm A mm A mm A mm Pausz / skiccpausz 17 Báthory Sándor, Jakab János: Építőipari szakrajz Szerényi István, Gazsó Anikó: Építőipari szakrajz

18 Vonalak 18 Báthory Sándor, Jakab János: Építőipari szakrajz

19 1. feladat 19

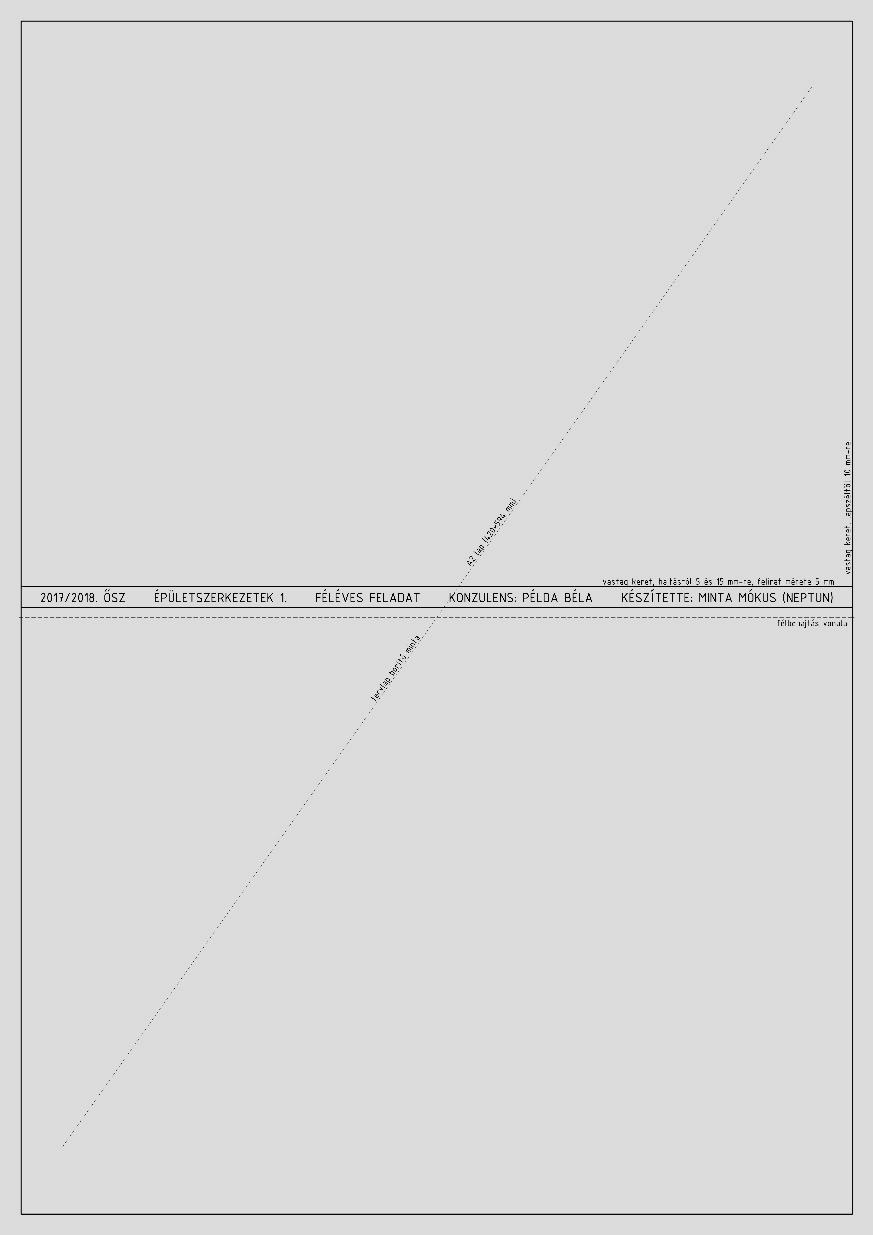

20 Borító és tervlap álló A2: mm álló A3: mm fekvő A3: mm 20

21 1. feladat: Szabványírás szakcikk alapján 21

22 1. feladat: Szabványírás szakcikk alapján Keress egy épületbemutató cikket, amiben van az épületről leírás + fotó + alaprajz + metszet Ilyen cikket találhatsz az interneten, vagy építész folyóiratokban. Készíts egy álló vagy fekvő A3 méretű tervlapot az épületről! Tervlap keretezése és feliratozása a minta szerint készüljön! A rajzterület felén helyezz el legalább egy fotót, egy alaprajzot és egy metszetet, pl.: felragasztott fénymásolatként vagy nyomtatott képként. A rajzterület másik felére másold be a szakcikket tusos szabványírással! A cím legyen legalább 5,0 mm-es, álló, nagybetűs. A szövegtörzs minden páratlan számú bekezdése 3,5 mm-es, álló, nagybetűs. A szövegtörzs minden páros számú bekezdése 3,5 mm-es, álló, kisbetűs. Annyit írj le a cikkből amennyi elfér a rendelkezésre álló területen. Ügyelj arra, hogy Esztétikus legyen a tervlap elrendezése. Szabványos, egységes, szép legyen a szabványírás. Ne kövess el plágiumot! (épület, fotók, cikk szerzői) 22

23 Szabványírás 23 Báthory Sándor, Jakab János: Építőipari szakrajz

24 Szabványírás 24 Báthory Sándor, Jakab János: Építőipari szakrajz

25 Elkészítendő A következő gyakorlati órára elkészítendő: 1 db A2 lapból hajtott A3 méretű borító, a minta szerint; 2 db üres fekvő A3 tervlap, a minta szerint; 2 db üres álló A3 tervlap, a minta szerint; 1 db szabványírás feladat, fekvő A3-as tervlapon, az instrukciók szerint. 25
