SZERK4 ÉPÜLETSZERKEZETEK IV.

Átírás

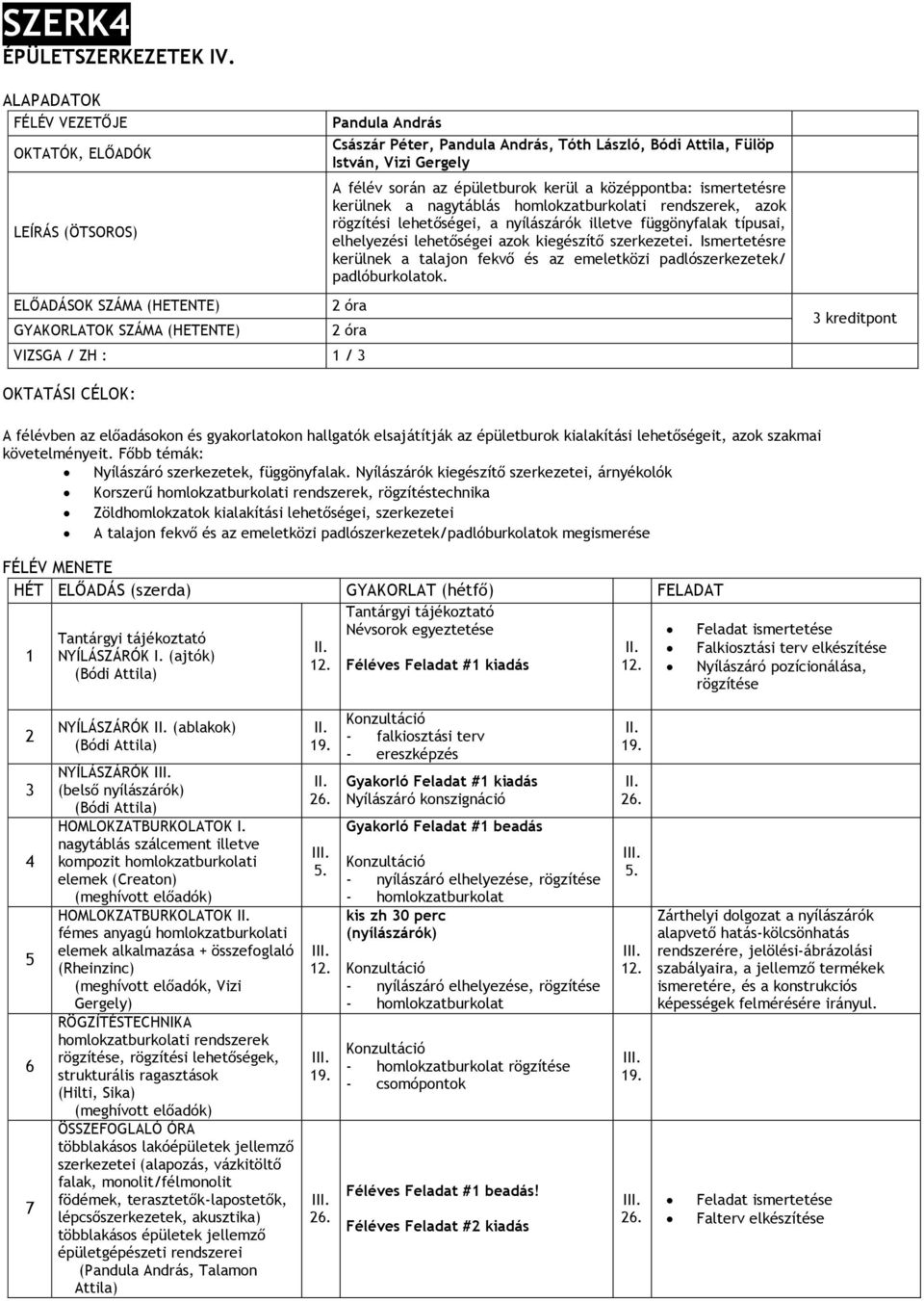

1 SZERK4 ÉPÜLETSZERKEZETEK ALAPADATOK FÉLÉV VEZETŐJE OKTATÓK, ELŐADÓK LEÍRÁS (ÖTSOROS) ELŐADÁSOK SZÁMA (HETENTE) GYAKORLATOK SZÁMA (HETENTE) Pandula András Császár Péter, Pandula András, Tóth László, Bódi Attila, Fülöp István, Vizi Gergely A félév során az épületburok kerül a középpontba: ismertetésre kerülnek a nagytáblás homlokzatburkolati rendszerek, azok rögzítési lehetőségei, a nyílászárók illetve függönyfalak típusai, elhelyezési lehetőségei azok kiegészítő szerkezetei. Ismertetésre kerülnek a talajon fekvő és az emeletközi padlószerkezetek/ padlóburkolatok. 2 óra 2 óra VIZSGA / ZH : 1 / 3 3 kreditpont OKTATÁSI CÉLOK: A félévben az előadásokon és gyakorlatokon hallgatók elsajátítják az épületburok kialakítási lehetőségeit, azok szakmai követelményeit. Főbb témák: Nyílászáró szerkezetek, függönyfalak. Nyílászárók kiegészítő szerkezetei, árnyékolók Korszerű homlokzatburkolati rendszerek, rögzítéstechnika Zöldhomlokzatok kialakítási lehetőségei, szerkezetei A talajon fekvő és az emeletközi padlószerkezetek/padlóburkolatok megismerése FÉLÉV MENETE HÉT ELŐADÁS (szerda) GYAKORLAT (hétfő) FELADAT Tantárgyi tájékoztató Névsorok egyeztetése 1 Tantárgyi tájékoztató NYÍLÁSZÁRÓK I. (ajtók) Féléves Feladat #1 kiadás Feladat ismertetése Falkiosztási terv elkészítése Nyílászáró pozícionálása, rögzítése NYÍLÁSZÁRÓK (ablakok) NYÍLÁSZÁRÓK (belső nyílászárók) HOMLOKZATBURKOLATOK I. nagytáblás szálcement illetve kompozit homlokzatburkolati elemek (Creaton) (meghívott előadók) HOMLOKZATBURKOLATOK fémes anyagú homlokzatburkolati elemek alkalmazása + összefoglaló (Rheinzinc) (meghívott előadók, Vizi Gergely) RÖGZÍTÉSTECHNIKA homlokzatburkolati rendszerek rögzítése, rögzítési lehetőségek, strukturális ragasztások (Hilti, Sika) (meghívott előadók) ÖSSZEFOGLALÓ ÓRA többlakásos lakóépületek jellemző szerkezetei (alapozás, vázkitöltő falak, monolit/félmonolit födémek, terasztetők-lapostetők, lépcsőszerkezetek, akusztika) többlakásos épületek jellemző épületgépészeti rendszerei (Pandula András, Talamon Attila) 5. - falkiosztási terv - ereszképzés Gyakorló Feladat #1 kiadás Nyílászáró konszignáció Gyakorló Feladat #1 beadás - nyílászáró elhelyezése, rögzítése - homlokzatburkolat (nyílászárók) - nyílászáró elhelyezése, rögzítése - homlokzatburkolat - homlokzatburkolat rögzítése - csomópontok Féléves Feladat #1 beadás! Féléves Feladat #2 kiadás 5. Zárthelyi dolgozat a nyílászárók alapvető hatás-kölcsönhatás rendszerére, jelölési-ábrázolási Feladat ismertetése Falterv elkészítése

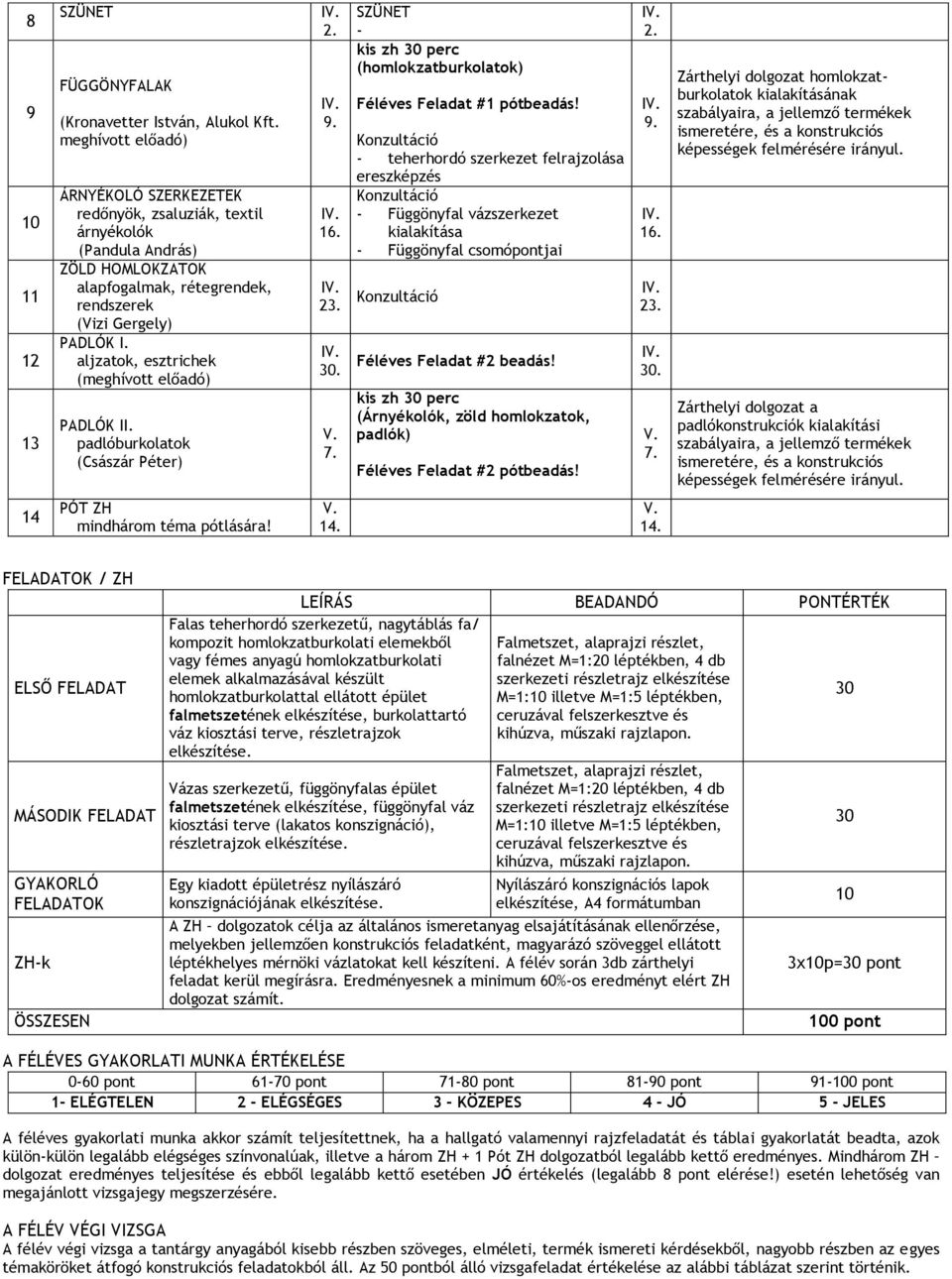

2 SZÜNET FÜGGÖNYFALAK (Kronavetter István, Alukol Kft. meghívott előadó) ÁRNYÉKOLÓ SZERKEZETEK redőnyök, zsaluziák, textil árnyékolók (Pandula András) ZÖLD HOMLOKZATOK alapfogalmak, rétegrendek, rendszerek (Vizi Gergely) PADLÓK I. aljzatok, esztrichek (meghívott előadó) PADLÓK padlóburkolatok (Császár Péter) SZÜNET - (homlokzatburkolatok) Féléves Feladat #1 pótbeadás! - teherhordó szerkezet felrajzolása ereszképzés - Függönyfal vázszerkezet kialakítása - Függönyfal csomópontjai Féléves Feladat #2 beadás! (Árnyékolók, zöld homlokzatok, padlók) Féléves Feladat #2 pótbeadás! Zárthelyi dolgozat homlokzatburkolatok kialakításának Zárthelyi dolgozat a padlókonstrukciók kialakítási 14 PÓT ZH mindhárom téma pótlására! FELADATOK / ZH ELSŐ FELADAT MÁSODIK FELADAT GYAKORLÓ FELADATOK ZH-k ÖSSZESEN LEÍRÁS BEADANDÓ PONTÉRTÉK Falas teherhordó szerkezetű, nagytáblás fa/ kompozit homlokzatburkolati elemekből vagy fémes anyagú homlokzatburkolati elemek alkalmazásával készült homlokzatburkolattal ellátott épület falmetszetének elkészítése, burkolattartó váz kiosztási terve, részletrajzok elkészítése. Vázas szerkezetű, függönyfalas épület falmetszetének elkészítése, függönyfal váz kiosztási terve (lakatos konszignáció), részletrajzok elkészítése. Egy kiadott épületrész nyílászáró konszignációjának elkészítése. Falmetszet, alaprajzi részlet, falnézet M=1:20 léptékben, 4 db szerkezeti részletrajz elkészítése M=1:10 illetve M=1:5 léptékben, ceruzával felszerkesztve és kihúzva, műszaki rajzlapon. Falmetszet, alaprajzi részlet, falnézet M=1:20 léptékben, 4 db szerkezeti részletrajz elkészítése M=1:10 illetve M=1:5 léptékben, ceruzával felszerkesztve és kihúzva, műszaki rajzlapon. Nyílászáró konszignációs lapok elkészítése, A4 formátumban A ZH dolgozatok célja az általános ismeretanyag elsajátításának ellenőrzése, melyekben jellemzően konstrukciós feladatként, magyarázó szöveggel ellátott léptékhelyes mérnöki vázlatokat kell készíteni. A félév során 3db zárthelyi feladat kerül megírásra. Eredményesnek a minimum 60%-os eredményt elért ZH dolgozat számít x10p=30 pont 100 pont A FÉLÉVES GYAKORLATI MUNKA ÉRTÉKELÉSE 0-60 pont pont pont pont pont A féléves gyakorlati munka akkor számít teljesítettnek, ha a hallgató valamennyi rajzfeladatát és táblai gyakorlatát beadta, azok külön-külön legalább elégséges színvonalúak, illetve a három ZH + 1 Pót ZH dolgozatból legalább kettő eredményes. Mindhárom ZH dolgozat eredményes teljesítése és ebből legalább kettő esetében JÓ értékelés (legalább 8 pont elérése!) esetén lehetőség van megajánlott vizsgajegy megszerzésére. A FÉLÉV VÉGI VIZSGA A félév végi vizsga a tantárgy anyagából kisebb részben szöveges, elméleti, termék ismereti kérdésekből, nagyobb részben az egyes témaköröket átfogó konstrukciós feladatokból áll. Az 50 pontból álló vizsgafeladat értékelése az alábbi táblázat szerint történik.

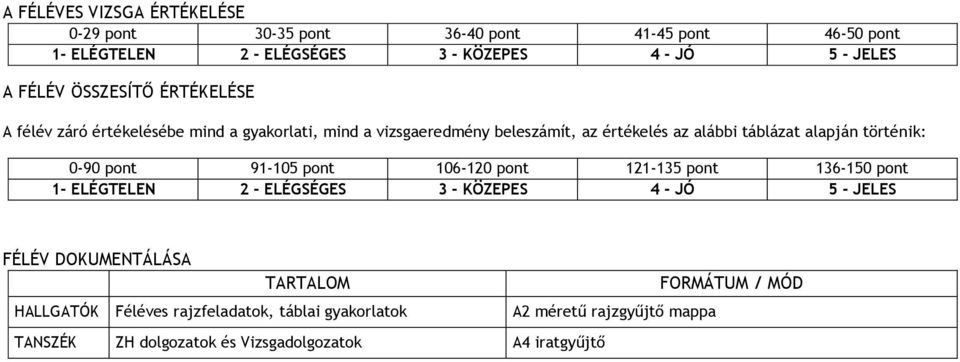

3 A FÉLÉVES VIZSGA ÉRTÉKELÉSE 0-29 pont pont pont pont pont A FÉLÉV ÖSSZESÍTŐ ÉRTÉKELÉSE A félév záró értékelésébe mind a gyakorlati, mind a vizsgaeredmény beleszámít, az értékelés az alábbi táblázat alapján történik: 0-90 pont pont pont pont pont FÉLÉV DOKUMENTÁLÁSA TARTALOM FORMÁTUM / MÓD HALLGATÓK Féléves rajzfeladatok, táblai gyakorlatok A2 méretű rajzgyűjtő mappa TANSZÉK ZH dolgozatok és Vizsgadolgozatok A4 iratgyűjtő

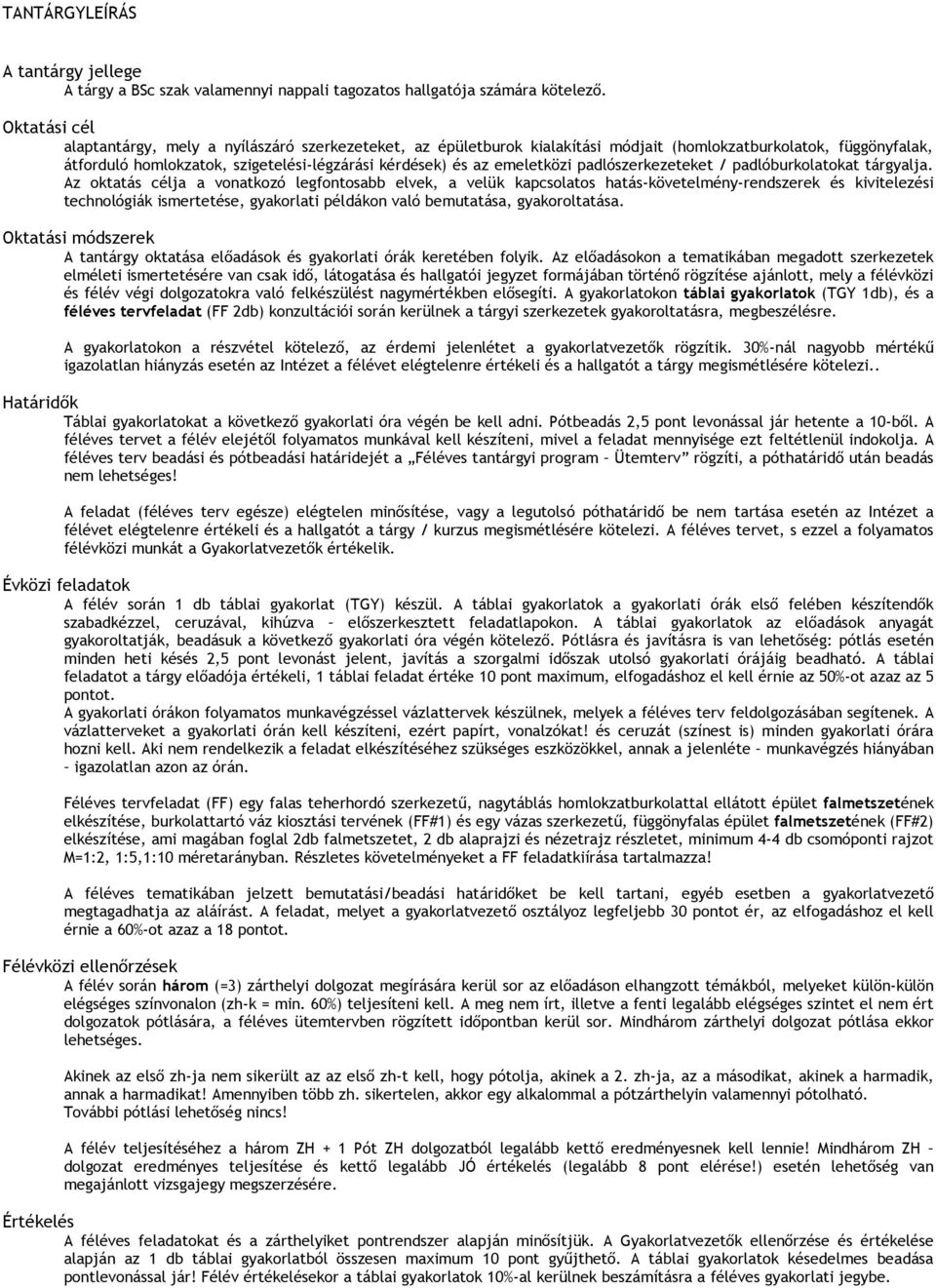

4 TANTÁRGYLEÍRÁS A tantárgy jellege A tárgy a BSc szak valamennyi nappali tagozatos hallgatója számára kötelező. Oktatási cél alaptantárgy, mely a nyílászáró szerkezeteket, az épületburok kialakítási módjait (homlokzatburkolatok, függönyfalak, átforduló homlokzatok, szigetelési-légzárási kérdések) és az emeletközi padlószerkezeteket / padlóburkolatokat tárgyalja. Az oktatás célja a vonatkozó legfontosabb elvek, a velük kapcsolatos hatás-követelmény-rendszerek és kivitelezési technológiák ismertetése, gyakorlati példákon való bemutatása, gyakoroltatása. Oktatási módszerek A tantárgy oktatása előadások és gyakorlati órák keretében folyik. Az előadásokon a tematikában megadott szerkezetek elméleti ismertetésére van csak idő, látogatása és hallgatói jegyzet formájában történő rögzítése ajánlott, mely a félévközi és félév végi dolgozatokra való felkészülést nagymértékben elősegíti. A gyakorlatokon táblai gyakorlatok (TGY 1db), és a féléves tervfeladat (FF 2db) konzultációi során kerülnek a tárgyi szerkezetek gyakoroltatásra, megbeszélésre. A gyakorlatokon a részvétel kötelező, az érdemi jelenlétet a gyakorlatvezetők rögzítik. 30%-nál nagyobb mértékű igazolatlan hiányzás esetén az Intézet a félévet elégtelenre értékeli és a hallgatót a tárgy megismétlésére kötelezi.. Határidők Táblai gyakorlatokat a következő gyakorlati óra végén be kell adni. Pótbeadás 2,5 pont levonással jár hetente a 10-ből. A féléves tervet a félév elejétől folyamatos munkával kell készíteni, mivel a feladat mennyisége ezt feltétlenül indokolja. A féléves terv beadási és pótbeadási határidejét a Féléves tantárgyi program Ütemterv rögzíti, a póthatáridő után beadás nem lehetséges! A feladat (féléves terv egésze) elégtelen minősítése, vagy a legutolsó póthatáridő be nem tartása esetén az Intézet a félévet elégtelenre értékeli és a hallgatót a tárgy / kurzus megismétlésére kötelezi. A féléves tervet, s ezzel a folyamatos félévközi munkát a Gyakorlatvezetők értékelik. Évközi feladatok A félév során 1 db táblai gyakorlat (TGY) készül. A táblai gyakorlatok a gyakorlati órák első felében készítendők szabadkézzel, ceruzával, kihúzva előszerkesztett feladatlapokon. A táblai gyakorlatok az előadások anyagát gyakoroltatják, beadásuk a következő gyakorlati óra végén kötelező. Pótlásra és javításra is van lehetőség: pótlás esetén minden heti késés 2,5 pont levonást jelent, javítás a szorgalmi időszak utolsó gyakorlati órájáig beadható. A táblai feladatot a tárgy előadója értékeli, 1 táblai feladat értéke 10 pont maximum, elfogadáshoz el kell érnie az 50%-ot azaz az 5 pontot. A gyakorlati órákon folyamatos munkavégzéssel vázlattervek készülnek, melyek a féléves terv feldolgozásában segítenek. A vázlatterveket a gyakorlati órán kell készíteni, ezért papírt, vonalzókat! és ceruzát (színest is) minden gyakorlati órára hozni kell. Aki nem rendelkezik a feladat elkészítéséhez szükséges eszközökkel, annak a jelenléte munkavégzés hiányában igazolatlan azon az órán. Féléves tervfeladat (FF) egy falas teherhordó szerkezetű, nagytáblás homlokzatburkolattal ellátott épület falmetszetének elkészítése, burkolattartó váz kiosztási tervének (FF#1) és egy vázas szerkezetű, függönyfalas épület falmetszetének (FF#2) elkészítése, ami magában foglal 2db falmetszetet, 2 db alaprajzi és nézetrajz részletet, minimum 4-4 db csomóponti rajzot M=1:2, 1:5,1:10 méretarányban. Részletes követelményeket a FF feladatkiírása tartalmazza! A féléves tematikában jelzett bemutatási/beadási határidőket be kell tartani, egyéb esetben a gyakorlatvezető megtagadhatja az aláírást. A feladat, melyet a gyakorlatvezető osztályoz legfeljebb 30 pontot ér, az elfogadáshoz el kell érnie a 60%-ot azaz a 18 pontot. Félévközi ellenőrzések A félév során három (=3) zárthelyi dolgozat megírására kerül sor az előadáson elhangzott témákból, melyeket külön-külön elégséges színvonalon (zh-k = min. 60%) teljesíteni kell. A meg nem írt, illetve a fenti legalább elégséges szintet el nem ért dolgozatok pótlására, a féléves ütemtervben rögzített időpontban kerül sor. Mindhárom zárthelyi dolgozat pótlása ekkor lehetséges. Akinek az első zh-ja nem sikerült az az első zh-t kell, hogy pótolja, akinek a 2. zh-ja, az a másodikat, akinek a harmadik, annak a harmadikat! Amennyiben több zh. sikertelen, akkor egy alkalommal a pótzárthelyin valamennyi pótolható. További pótlási lehetőség nincs! A félév teljesítéséhez a három ZH + 1 Pót ZH dolgozatból legalább kettő eredményesnek kell lennie! Mindhárom ZH dolgozat eredményes teljesítése és kettő legalább JÓ értékelés (legalább 8 pont elérése!) esetén lehetőség van megajánlott vizsgajegy megszerzésére. Értékelés A féléves feladatokat és a zárthelyiket pontrendszer alapján minősítjük. A Gyakorlatvezetők ellenőrzése és értékelése alapján az 1 db táblai gyakorlatból összesen maximum 10 pont gyűjthető. A táblai gyakorlatok késedelmes beadása pontlevonással jár! Félév értékelésekor a táblai gyakorlatok 10%-al kerülnek beszámításra a féléves gyakorlati jegybe.

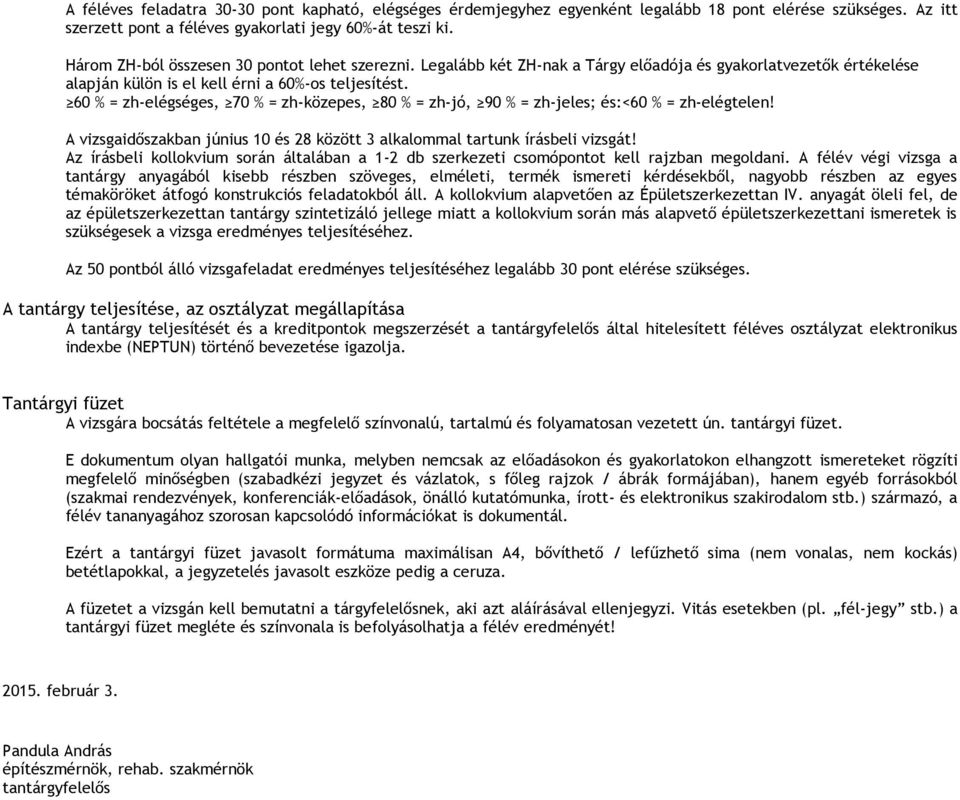

5 A féléves feladatra pont kapható, elégséges érdemjegyhez egyenként legalább 18 pont elérése szükséges. Az itt szerzett pont a féléves gyakorlati jegy 60%-át teszi ki. Három ZH-ból összesen 30 pontot lehet szerezni. Legalább két ZH-nak a Tárgy előadója és gyakorlatvezetők értékelése alapján külön is el kell érni a 60%-os teljesítést. 60 % = zh-elégséges, 70 % = zh-közepes, 80 % = zh-jó, 90 % = zh-jeles; és:<60 % = zh-elégtelen! A vizsgaidőszakban június 10 és 28 között 3 alkalommal tartunk írásbeli vizsgát! Az írásbeli kollokvium során általában a 1-2 db szerkezeti csomópontot kell rajzban megoldani. A félév végi vizsga a tantárgy anyagából kisebb részben szöveges, elméleti, termék ismereti kérdésekből, nagyobb részben az egyes témaköröket átfogó konstrukciós feladatokból áll. A kollokvium alapvetően az Épületszerkezettan anyagát öleli fel, de az épületszerkezettan tantárgy szintetizáló jellege miatt a kollokvium során más alapvető épületszerkezettani ismeretek is szükségesek a vizsga eredményes teljesítéséhez. Az 50 pontból álló vizsgafeladat eredményes teljesítéséhez legalább 30 pont elérése szükséges. A tantárgy teljesítése, az osztályzat megállapítása A tantárgy teljesítését és a kreditpontok megszerzését a tantárgyfelelős által hitelesített féléves osztályzat elektronikus indexbe (NEPTUN) történő bevezetése igazolja. Tantárgyi füzet A vizsgára bocsátás feltétele a megfelelő színvonalú, tartalmú és folyamatosan vezetett ún. tantárgyi füzet. E dokumentum olyan hallgatói munka, melyben nemcsak az előadásokon és gyakorlatokon elhangzott ismereteket rögzíti megfelelő minőségben (szabadkézi jegyzet és vázlatok, s főleg rajzok / ábrák formájában), hanem egyéb forrásokból (szakmai rendezvények, konferenciák-előadások, önálló kutatómunka, írott- és elektronikus szakirodalom stb.) származó, a félév tananyagához szorosan kapcsolódó információkat is dokumentál. Ezért a tantárgyi füzet javasolt formátuma maximálisan A4, bővíthető / lefűzhető sima (nem vonalas, nem kockás) betétlapokkal, a jegyzetelés javasolt eszköze pedig a ceruza. A füzetet a vizsgán kell bemutatni a tárgyfelelősnek, aki azt aláírásával ellenjegyzi. Vitás esetekben (pl. fél-jegy stb.) a tantárgyi füzet megléte és színvonala is befolyásolhatja a félév eredményét! február 3. Pandula András építészmérnök, rehab. szakmérnök tantárgyfelelős
