1 BELÉPTETİ RENDSZEREK Alapfogalmak, felépítés, mőködés

2 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

3 Mi az a beléptetı rendszer? Komplex elektromechanikai-informatikai rendszer, amely telepített ellenırzı pontok segítségével lehetıvé teszi objektumokban történı személy- és jármőmozgások hely-, idı- és irány szerinti engedélyezését vagy tiltását, az események nyilvántartását, visszakeresését. Figyeli és kijelzi az ellenırzı pontok állapotát. Rendkívüli helyzetekre automatikusan reagál (tőz). A szerkezeti elemeken túl tartalmazza azokat az intézkedéseket és apparátusokat melyek üzemeltetéshez és a beléptetés felügyeletéhez szükségesek!

4 A beléptetı rendszer telepítésének célja A be- és kilépések szabályozása terület és idı szerint Illetéktelenek távol tartása Véletlenszerő belépések megakadályozása Jogosulatlan belépési kísérletek jelzése, naplózása Mozgásadatok tárolása Jelenlét-távollét naplózása Tartózkodási hely meghatározása Felvonó vezérlés Kulcs kiadás Munkaidı nyilvántartás Gépjármő beléptetés stb.

5 A beléptetés fázisai Áthaladni szándékozó azonosítása Belépési jogosultság eldöntése Hely, Idı, Irány Áthaladási pont vezérlése Áthaladás ellenırzése Események rögzítése, tárolása Kommunikáció a rendszer többi elemével

6 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

7 A beléptetı rendszer fıbb elemei Azonosító eszköz Vezérlı egység Elektromechanikus áteresztı szerkezet Kommunikációs hálózat Multiplexerek, repeater-ek Vezérlı számítógép Szoftver

8 A beléptetı rendszer kiegészítı elemei Vésznyitó gombok Kulcstartó dobozok Kulcsırzık Megszemélyesítı munkaállomás stb.

9 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

10 Azonosítás Birtokolt ismeret alapján pl. PIN kód Birtokolt eszköz (kódkulcs) alapján pl. Belépıkártya Tulajdonság alapján pl. Biometrikus pl. Rendszámfelismerı

11 Felismerési osztályok 0 Felismerı képesség nélkül 1 Személyi azonosító kódos (PIN) 2 Kódkulcsos vagy Biometrikus 3 Kombinált Kódkulcs + Személyi azonosító kód (PIN) Személyi azonosító kód + Biometrius Kódkulcs + Biometrikus

12 Azonosítási módok Kódkulcsos Biometrikus

13 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

14 Kódkulcsos azonosítás Optikai pl. vonalkód Mágneses (induktív) pl. mágneskártya Kontaktusos pl. chip kártya Rádió frekvenciás (RF) pl. proximity kártyák, aktív jeladók

15 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

16 Érintés nélküli kódkulcsok Csoportosításuk a mőködési mód szerint: Aktív: Mőködési ideje több év, kevésbé zavarható, az olvasó írhat rá, hitelkártyaként is használható. Passzív: Energiájukat a lekérdezı térbıl veszik, olcsó, kódolása gyárilag. Szemi-passzív: Beépített áramforrást tartalmaz, de ezt az áramforrást csak az áramkör mőködtetéséhez használja. A válaszjel sugárzásához szükséges energiát a passzívhoz hasonlóan, az antennából nyeri.

17 Érintés nélküli kódkulcsok Csoportosításuk a mőködési távolság szerint: Contactless (< 5 cm) Proximity reader (5-50 cm) Hands free reader ( cm) Long range reader (>2 m)

18 Olvasási távolság Az olvasási távolság függ: az olvasó típusától az olvasó felszerelésének helyétıl a környezeti zavaroktól a kártya közelítésének irányától a kártya és az olvasó által bezárt szögtıl

19 Telepítési követelmények A telepítési magasság személy beléptetés esetén 1,3-1,5 m Vékony falak esetén számolni kell az átolvasás lehetıségével is (eltolt telepítés) Fém szerkezetre szerelés esetén az olvasási távolság csökken A véletlen kiolvasásra ügyelni kell (pl. folyosón nagy távolságú olvasók használata) Nagytávolságú mikrohullámú olvasók több kártyát is tudnak egyidejőleg azonosítani, de akinél nincs kártya, azt nem!

20 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

21 Kontaktusos kódkulcsok Tartalmazza a beléptetı rendszer és a tulajdonos jellemzı azonosító adatait Hamisítás, másolás ellen védett A környezeti behatásokat egy bizonyos mértékig adatvesztés nélkül elviseli Könnyen kezelhetı, kis mérető, esztétikus kivitelő Olcsó, sorozatban elıállítható (pl. mágneskártya, chip kártya)

22 A mágneskártyák felosztása Csak olvasható információkat tárol 40 számjegyet tárol, 75 bit/inch sőrőséggel Írható-olvasható terület, 107 számjegy tárolására Hátrányuk, hogy csekély a tartósságuk.

23 Chip kártyák A chipkártya (intelligens kártya, smartcard) a legfejlettebb plasztikkártya, adatot tud tárolni a beépített mikrochipben. A chip lehet: memóriachip mikroprocesszor A chipkártyák és a kártyaleolvasók közötti adatátvitel szerint: érintkezıs chipkártyák érintkezı nélküli chipkártyák kombinált chipkártyák A mikroprocesszoros chipkártyák multifunkciósak is lehetnek, egyes chipkártyákon mágnescsík is van.

24 A chip kártyák felhasználása Pénzügyek: a forgalomban lévı plasztik kártyákat mikroprocesszoros kártyák váltják fel, Távközlés: SIM kártya, telefonkártya TV: mőholdas és kábeltelevíziós szolgáltatásoknál elıfizetık azonosítására Egészségügy: kórtörténet, adatok, röntgen felvételek tárolására Tömegközlekedés: bérletként használva Törzsvásárlói programok: vásárlók azonosításához (pl. Shell) Személyazonosítás: beléptetı rendszerekben Diákigazolvány: multifunkciós kártya (beléptetés, fénymásolás, számítógépek és könyvtár használata stb.) Közigazgatás: személyi igazolvány, jogosítvány, TB kártya stb.

25 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

26 Biometrikus azonosítás Ujjlenyomat alapján A kéz geometriai jellemzıi alapján Azonosítás retina (ideghártya) vizsgálattal Azonosítás írisz (szivárványhártya) vizsgálattal A hang jellemzıi alapján Kézírásos azonosítás Azonosítás arc geometria alapján

27 Biometrikus azonosítás Ujjlenyomat azonosítás: Elınyei: Jól bevált technológia, elfogadható áron, jól integrálható meglévı rendszerekbe Hátránya: Minden beléptetı pont önálló eszközt igényel, mőtét, baleset során sérülhet az ujjlenyomat

28 Biometrikus azonosítás Írisz, retina és arc felismerés: Elınyei: Nagy biztonságot igénylı helyeken is használható, akár önállóan is Hátránya: Lényegesen drágább, mint az ujjlenyomat felismerés, gondos telepítést igényel, szükség lehet a felismertetés elıtt elıkészületek megtételére (pl. szemüveg, kontaktlencse, sapka levétel)

29 Biometrikus azonosítás Hang azonosítás: Elınyei: A legolcsóbb technológia, költséges eszközt nem igényel, kivétel ha egyéb funkcióra is használják pl. alkohol szint mérés Hátránya: Zavaró háttérzaj, viszonylag könnyen megtéveszthetı, szabotálható, egy nátha is befolyásolhatja a felismerést.

30 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

31 Vezérlı egység Az elızetesen letöltött adatokat tárolja A letöltött adatok alapján dönt a belépési jogosultságról Vezérli az áteresztési pontot, és az olvasóterminál kijelzıit Online üzemmódban kapcsolatot tart a központi egységgel Tárolja a mozgásadatokat Vezérléseket fogad és továbbít

32 Számítógép Szervezi a beléptetı rendszer mőködését Itt történik a jogosultságok meghatározása, a vezérlıegységek felprogramozása Megjeleníti a mőködéssel kapcsolatos információkat Archiválja a mozgásadatokat Ellenırzi a rendszer mőködését, riasztó jelzést ad, stb.

33 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

34 Áteresztı pontok Gépjármővek beléptetése Személyek beléptetése

35 Gépjármővek beléptetése Jármő érzékelés (azonosítás- és zárás indítás) Fémtömeg érzékelı hurok Infrasorompó Azonosítás (mozgó, álló) Jármővezetı azonosítása Jármőhöz rendelt jelkulcs Rendszámfelismerı Kettıs azonosítás (jármő és vezetı együttesen) Automatikus zárás Utasok nyilvántartása Foglaltság vizsgálat (parkoló férıhely)

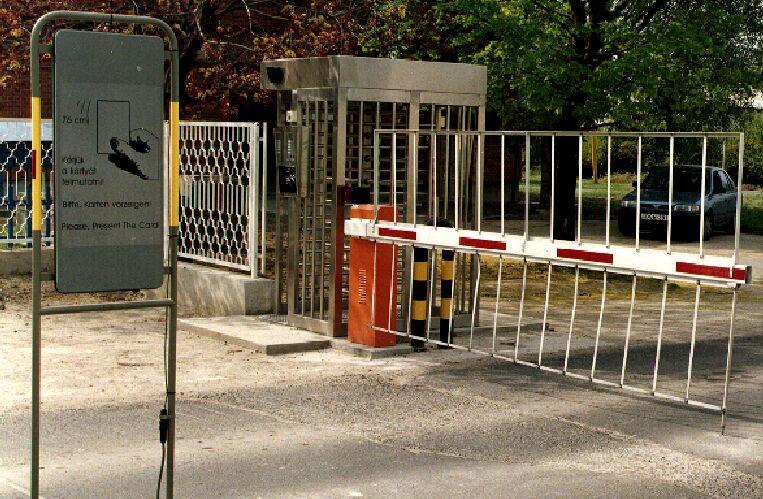

36 Gépjármővek esetén: Sorompó Egykarú (max. hosszúság 6 m) Lehajló karú (kis belmagasságoknál, pl. parkolóházakban) Átbújás, átlépés ellen védett (szakáll) Áteresztı pontok

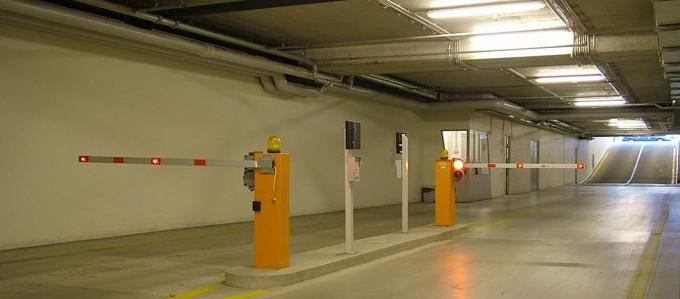

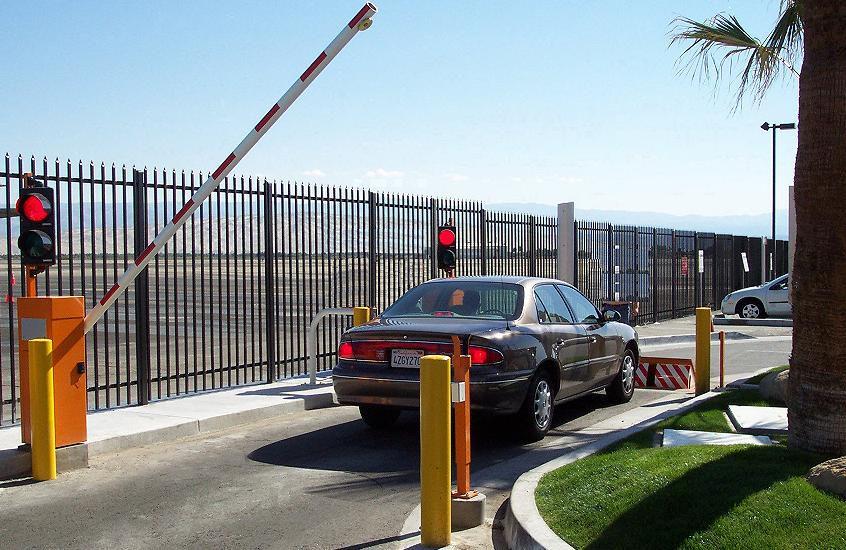

37 Áteresztı pontok Példa sorompós beléptetésre:

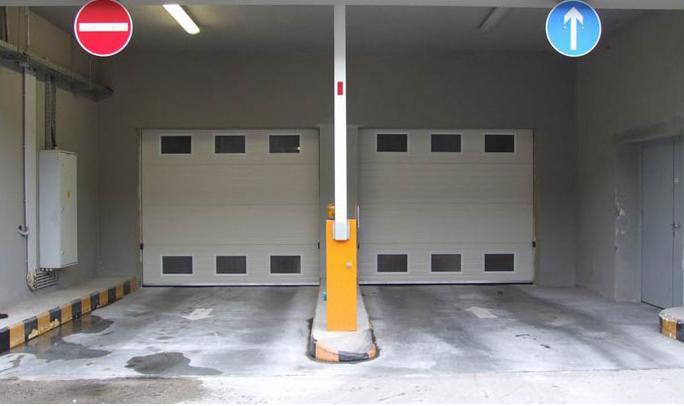

38 Áteresztı pontok Gépjármővek esetén: Kapu Automata toló, nyíló kapu Szekcionált kapu Redıny kapu Gyors kapu

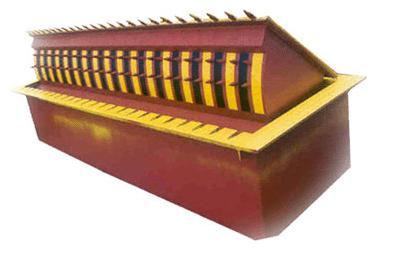

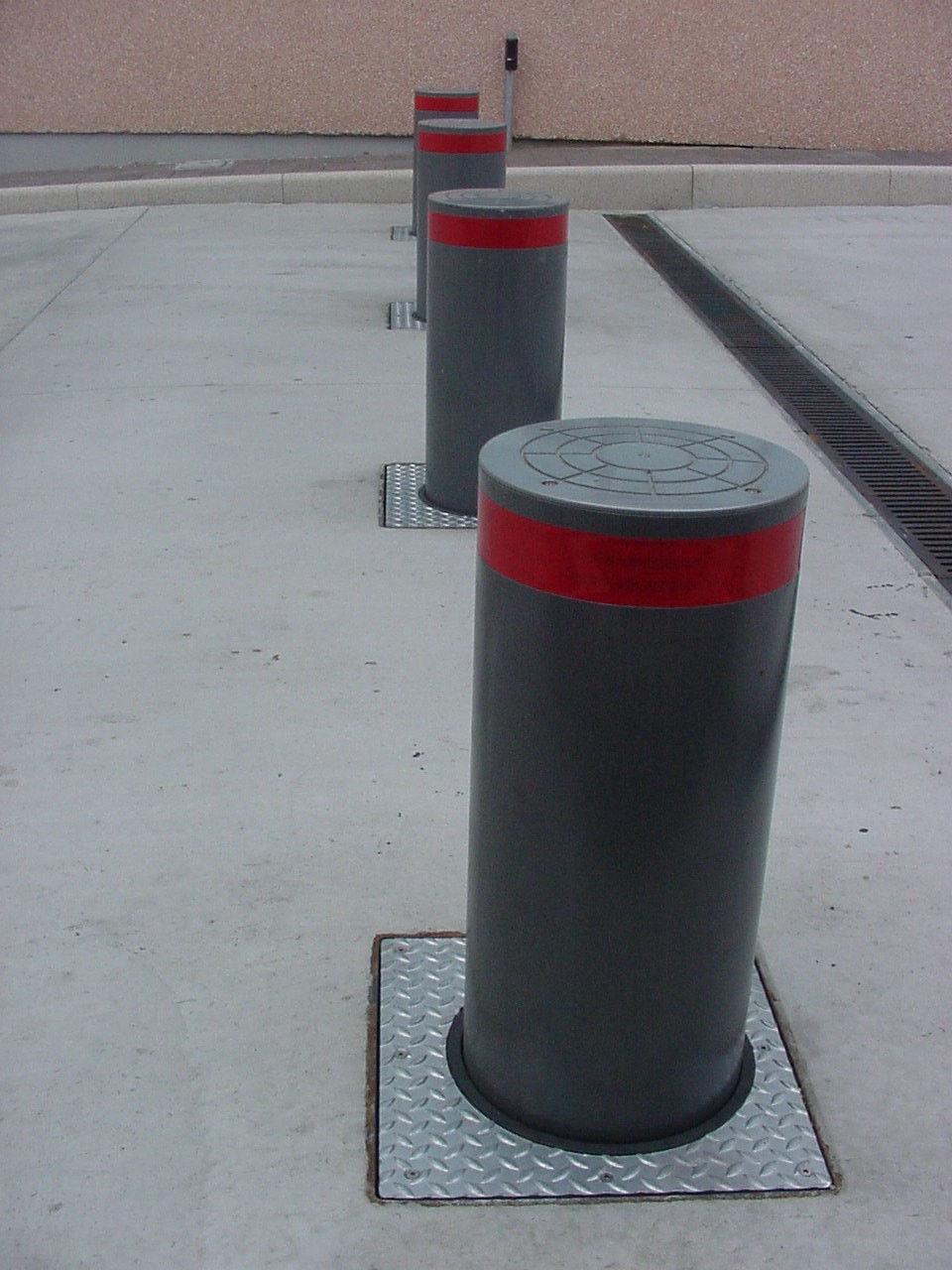

39 Áteresztı pontok Gépjármővek esetén: Útakadály (blocker)

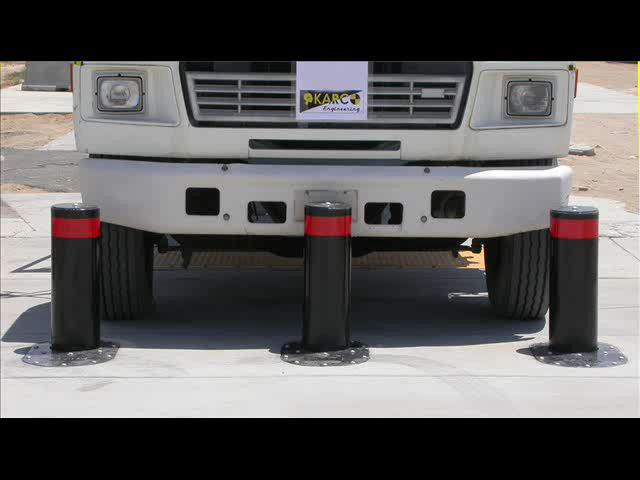

40 Áteresztı pontok Útakadályok mőködés közben

41

42

43

44 Áteresztı pontok Gépjármővek esetén: Zsilip kialakítások (pl. sorompó+kapu, sorompó+blocker, kapu+blocker)

45 Mi az a beléptetı rendszer? A beléptetı rendszer telepítésének célja A beléptetés fázisai A beléptetı rendszer fıbb elemei Azonosítás Vezérlı egység Számítógép Áteresztı pontok Felismerési osztályok Azonosítási módok Gépjármővek beléptetése Személyek beléptetése Biometrikus azonosítás Kódkulcsos azonosítás Sorompó Kapu Útakadály Ajtó Egyszemélyes beléptetés Ujjlenyomat Írisz, retina, arc Telepítési követelmények Érintés nélküli kódkulcsok Olvasási távolságot befolyásoló tényezık Mágneskártyák Kontaktusos kódkulcsok Chip kártyák Mágneszár Ajtótartó mágnes Forgóvilla Gyorskapu Forgókereszt Hang Mőködési mód Mőködési távolság Mágneskártyák felosztása Chip kártyák fellhasználása Zsilip

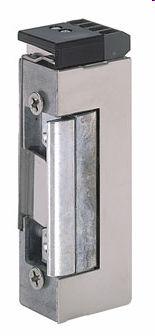

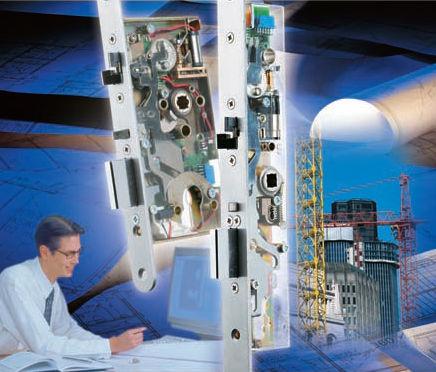

46 Áteresztı pontok Személyek áteresztése: Ajtó a tokba épített elektromos zárral, vagy az ajtóba épített motoros zárral

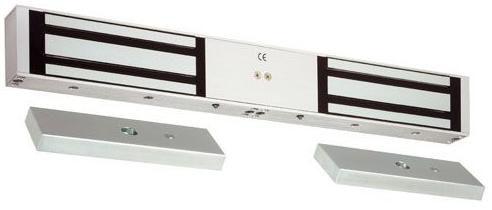

47 Áteresztı pontok Személyek áteresztése: Ajtó ajtótartó mágnessel

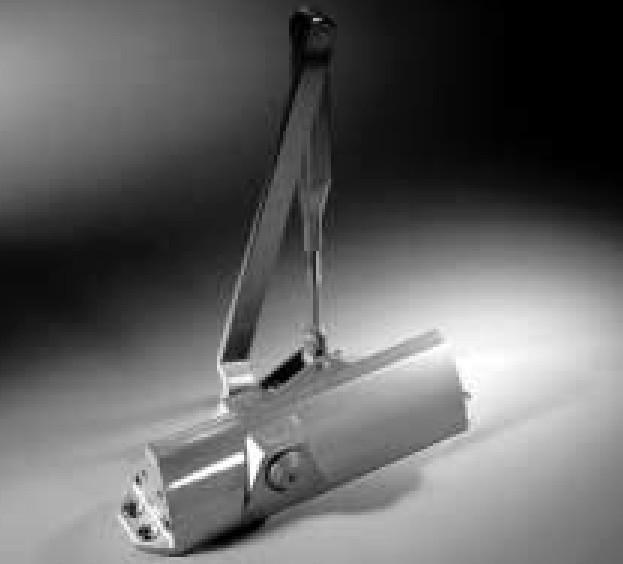

48 Áteresztı pontok Ajtók visszacsukása: Hidraulikus ajtóbehúzóval a zárás két ütemben történik. Az elsı ütemben az ajtót a beállított sebességgel behúzza kb. 30 o -os nyitott állapotig, onnan pedig egy beállított nagyobb erıvel becsapja.

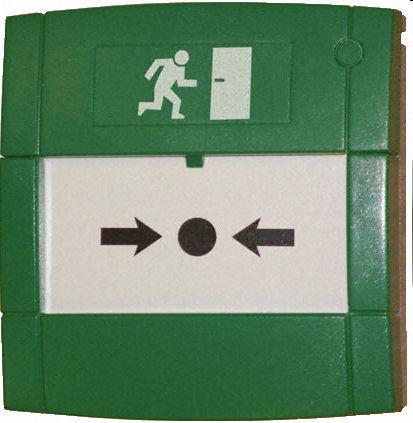

49 Áteresztı pontok Vésznyitó gomb: Kétirányú beléptetı pontoknál a rendszer meghibásodása esetén is biztosítani kell a menekülés lehetıségét. A vésznyitó gomb használatakor riasztás jelzést kell generálni.

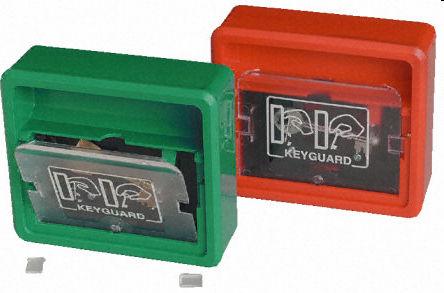

50 Áteresztı pontok Kulcstartó doboz: A kulcstartó dobozból egy kitörhetı, átlátszó plexi lap mögül kell kivenni az ajtót nyitó kulcsot. A plexi lap kitörése riasztást kelt a beléptetı vagy az elektronikus behatolásjelzı rendszerben.

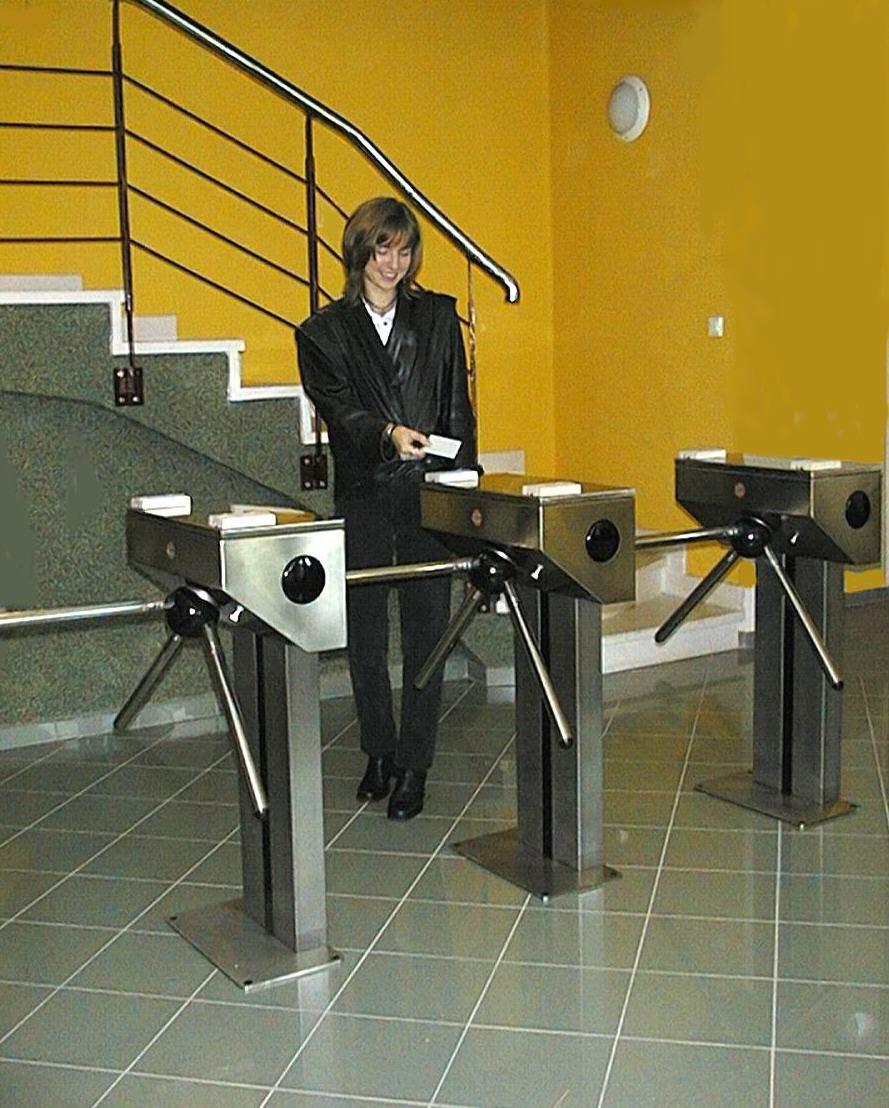

51 Áteresztı pontok Személyek áteresztése: Egyszemélyes beléptetés forgóvillával

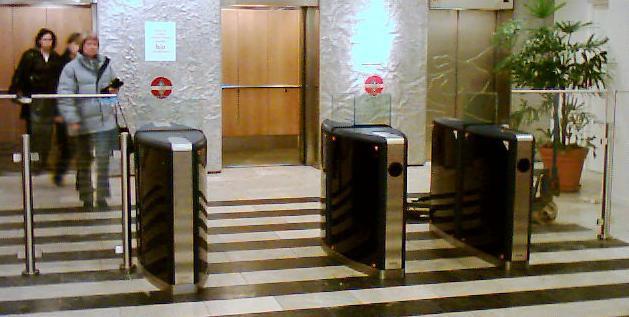

52 Áteresztı pontok Személyek áteresztése: Egyszemélyes beléptetés gyorskapuval

53 Áteresztı pontok Személyek áteresztése: Egyszemélyes beléptetés forgókereszttel fél magas teljes magasságú 120 -os 90 -os

54 Áteresztı pontok Személyek áteresztése: Egyszemélyes beléptetés biztonsági forgókapuval

55 Áteresztı pontok Személyek áteresztése: Egyszemélyes beléptetés biztonsági zsilippel

56 Beléptetı rendszer FOGALMAK

57 Munkaidı nyilvántartó rendszer A beléptetı rendszer munkaidı nyilvántartó funkcióval is felruházható. Ehhez megfelelı ún. munkaidı nyilvántartó terminálokat kell használni, valamint a felügyeleti számítógépen egy munkaidı nyilvántartó szoftvert kell futtatni. A munkaidı nyilvántartó szoftverek illesztı szoftverek segítségével kapcsolódhatnak a már meglévı bérszámfejtı rendszerhez, ezzel a bérszámfejtés automatikussá tehetı.

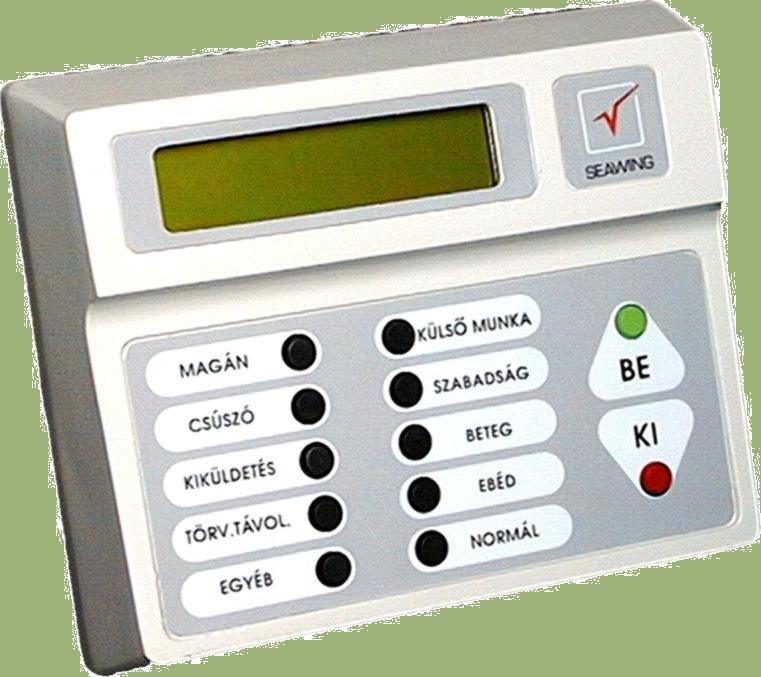

58 Munkaidı nyilvántartó terminál

59 Kétkártyás vezérlés Beléptetı rendszereknél a kétkártyás vezérlésfogalma azt jelenti, hogy nagy biztonságú helyeken csak úgy lehet a helyiségbe belépni, ha egy jogosult kártya olvastatást egy másik is követ.

60 Vendégkártya Korlátozott belépési jogosultságú, korlátozott idıintervallumon belül mőködı kártya, az objektumba érkezı vendégek számára kerül kiadásra. A vendég távozásakor visszavonják.

61 Kísérı kártya A korlátozott belépési jogosultságú vendég kísérésére szolgáló kártya. Egy vendég csak akkor léphet be a területre - amelyre elızıleg jogosultságot biztosítottunk neki - ha elıtte egy kísérı kártya olvastatást hajtott végre.

62 Egy-, kétoldalas beléptetı pont Egyoldalas beléptetı pont esetén csak az ajtó külsı oldalán kerül felszerelésre azonosító eszköz, belülrıl kilincs vagy nyomógomb használatával lehet elhagyni a helyiséget. Kétoldalas beléptetı pont telepítésekor a kilépés is csak azonosítást követıen lehetséges.

63 Ismételt belépés elleni védelem Más néven anti-passback funkció. Egy területre belépni vagy azt elhagyni csak akkor lehet, ha elıtte a területrıl érvényes kilépés vagy oda belépés történt a használt kártyával. Célja annak a megakadályozása, hogy ha egy személy belépett egy belépésre jogosult kártyával, akkor ha kiadja a kártyáját egy a zónán kívül tartózkodó illetéktelennek, az ne léphessen be vele újra.

64 Zónán belüli zóna Ismételt belépés elleni védelem, azzal a különbséggel, hogy a védett területen belül kijelölt területre, belépésre jogosult kártyával is csak akkor lehet belépni, ha elıtte a külsı zónába érvényes belépés történt a kártyával.

65 Globális anti-passback Az elızıhöz hasonló, de itt egy zónán belül minden belépést egy kilépés kell, hogy megelızzön. Mivel ebben az esetben a rendszer összes terminálján történı összes be- kilépést el kell küldeni a rendszerben üzemelı összes terminálnak, ez nagyon sok adat áramoltatását teszi szükségessé a hálózaton, ami nagy rendszereknél rendkívüli módon lelassíthatja a mőködést.

66 Multiplexer Adatvonal sokszorozó eszköz, amely több terminál közti adatáramlást biztosít, ezáltal a rácsatlakoztatott vezérlıegységeken anti pass-back funkciót lehet beállítani. Ezen kívül rendelkezik vészeseti nyitás bemenettel, amely bemenetre adott indító jel hatására a beprogramozott terminálok áthaladási pont vezérlı kimeneteit nyitott állapotba vezérli.

67 Repeater (Ismétlı) A beléptetı terminálokat összekötı RS485 adatvonal hossza maximum 1200 m lehet. Az adatvonalra legfeljebb 32 db eszköz csatlakozhat. Repeatereket hosszú adatvonalaknál alkalmaznak. A repeater jelerısítést végez az adatvonalon.

68 Autonóm beléptetı pont Az autonóm beléptetı pont, egy önállóan mőködı, hálózatba nem kapcsolt beléptetı pont. Felprogramozása helyileg történik, eseménynaplóját is csak helyileg, alkalmanként rácsatlakoztatott számítógéppel lehet letölteni.

69 Kártya megszemélyesítés A beléptetı kártyákat kitőzıként lehet használni. Egy öntapadós matricára rá lehet nyomtatni a tulajdonos fényképét, nevét, beosztását stb. Lehetıség szerint a kártyára ne nyomtassunk olyan információt, amelynek segítségével a kártya elvesztése esetén beazonosítható, hogy mely objektumban lehet használni!

70 Köszönöm figyelmüket! Tóth Attila
