Műszaki katalógus. Technical Catalogue

Átírás

1 Műszaki katalógus Technical Catalogue Technischer Katalog Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

2 Bevezető A KWT egy holland székhelyű gyártó, amely már több mint 25 éve forgalmazza a vízek szabályozásához alkalmazott termékek széles választékát. Ezek a termékek alapvető fontosságúak a felszíni víz és árvíz szabályozásnál, szennyvíz kezelésnél, valamint vizierőműveknél. A katalógus részletesen bemutatja a KWT által tervezett és gyártott termékek széles skáláját. A KWT széles raktárkészlettel rendelkezik csővégcsappantyúkból és zsilipekből. Minden termék 3D Autodesk Inventorral készül, továbbá professzionális gyártósoron és NC vezérelt lézervágón gyártják, így biztosítva a KWT termékek I.osztályú kiváló minőségét. A KWT a legjobb minőségű rozsdamentes acélból és HDPE-ből készíti a termékeit. Minden rozsdamentes acél termék kémiailag ellenőrzött, így minimalizálva a környezeti hatásukat. A KWT az Ön egyedi igényeire tudja alakítani a termékeit: felhasznált anyagokat, méreteket, víznyomást vagy speciálisan tervezett és gyártott megoldásokat. A KWT ellátja a partnereit képviseleti rendszerén keresztül világszerte. A katalógus utolsó oldalán megtalálja az Önhöz tartozó képviseletet. Örömmel segítünk Önnek, ahol csak tudunk. KWT Group Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

3 Termék jellemzők Product features Produkmerkmale Termék választék Product selector Produktselektor KRK KPK KHA KHSA KSA KLSA KOAS KSL KSB KSS KOS DKOS KOS- GL Ipari felhasználás Industrial and inlet cooling Einlass u. Kühlung Szennyvíztisztítás Waste water treatment Kläranlagen Átemelők Pumping Stations Pumpstationen Vízerőművek Hydro power Wasserkraftwerke u. Bergbau Árterek Tidal Eb u. Flut Stauanlagen Útépítések Road works Strassenbau u. Wasserwerke Felszín alatti csövek Under ground pipes Abwasserkanäle Felszíni víz és csapadékvíz Surface - and rain water Oberflächenwasser Árvízvédelem Flood control Hochwasserregulierung Csatornázás Canalisation Kanalisationsarbeiten Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

4 Termék jellemzők Product features Produkmerkmale Termék választék Product selector Produktselektor KKS KKS- PE KKS- ZB KSK KSU KSU-C KSOS KOP KHU KVU KDS KSD KBR KVR KWR KVP Ipari felhasználás Industrial and inlet cooling Einlass u. Kühlung Szennyvíztisztítás Waste water treatment Kläranlagen Átemelők Pumping Stations Pumpstationen Vízerőművek Hydro power Wasserkraftwerke u. Bergbau Árterek Tidal Eb u. Flut Stauanlagen Útépítések Road works Strassenbau u. Wasserwerke Felszín alatti csövek Under ground pipes Abwasserkanäle Felszíni víz és csapadékvíz Surface - and rain water Oberflächenwasser Árvízvédelem Flood control Hochwasserregulierung Csatornázás Canalisation Kanalisationsarbeiten Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

5 Katalógus Catalog Katalog Tartalomjegyzék Table of contents Inhaltsangabe Leírás Description Beschreibung Termékkód Product code Produktgruppe Fejezet Section Teil Csővégcsappantyúk Non-return Valves Rückstauklappen KRK KPK 01 Falra szerelt zsiliptolózárak Wall mounted Penstocks Sperrschieber KHA KHSA KSA 02 Csőbe szerelt zsilipek Inline penstocks Rohrspindelschieber Csatorna zsilipek és betétpallós gátak Channel Penstocks (Sluice Gates) and Stop Logs Rinnenschieber und Dammbalken Felső átbukású zsilipek Channel Weirs Überlaufschieber KLSA 03 KOAS KSL KSS 04 KOS 05 Billenő gátak Tilting Weirs Kippwehre Rakatolható gátak Stackable weirs and wells Überlaufbecken und Aufbauwehre Automata szintszabályozó Automatic level control Automatische Regelung KKS KKS PE KSK KSU KSU-Compact KSOS KOP KOP KOS KVU KDS KSD PE KSD RVS Kiegészítők Fitting and operation accessories Bedienung- u. Montagenzubehör 09 Hallépcsők Fish Passes Fischtreppen, Fischpäße, Fischaufstiegshilfe Egyéb Miscellaneous Verschiedenes KVP DW KVP VK KVP TR Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

6 Termék jellemzők Product features Produktmerkmale Termék jellemzők Product features Produkmerkmale 0,1 bar 0,3 bar 0,5-0,7 bar > 0,8 bar Orsós meghatjtás Fogaskerék hajtás pneumatika/hidraulika Elektromos vezérlés Külső oldali nyomásra Hátsó oldali nyomásra kör négyszög téglalap Falraszerelhető flush invert Rozsdamentes acél 316L Rozsdamentes acél 304 HDPE Aluminium Emelkedő orsós Square operating point Raktári termék elérhető opcionális rebate mounted KRK KPK KHA KHSA KSA LD KSA MD KSA MD RVS KSA RQ KSA HD KLSA KOS DKOS KOAS KSL KSB Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

7 Csappantyúk Valves Klappen Tartalomjegyzék Table of contents Inhaltsverzeichnis Termék csoport Group number Produktgruppe Leírás Description Beschreibung Kör keresztmetszetű csővég csappantyú, HDPE Flap valve round, HDPE Rückschlagklappe, rund, HDPE Négyzet vagy téglalap keresztmetszetű csővég csappantyú, HDPE Flap valve, square or rectangular, HDPE Rückschlagklappe, rechtwinklig, HDPE Termékkód Product code Produktgruppe KRK-R-O KRK-R-P KRK-R-BS KRK-R-F KRK-R-OH KRK-RH-O KRK-RH-OH Kör keresztmetszetű csővég csappantyú légtelenítővel, HDPE Pump valve, round, HDPE Rückschlagklappe für Pumpen, rund, HDPE KPK-R-F KPK-R-OH Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

8 Csappantyúk Valves Klappen Fejezet összefoglaló Chapter summary Kapittelauszug A KWT csappantyúk feladata megakadályozni a folyadékok visszaáramlását a csatornarendszerekbe. A KWT csővég és szívó csonkos csappantyúk magas minőségű HDPE-ből készülnek (sűrűség 0,96), a nyitást/zárást pedig egy ellensúly szabályozza. AZ EPDM peremtömítések 3 -os szögben állása biztosítja a csappantyúk tökéletes zárását. A KRK-R-O típust leszámítva, minden más típusú csappantyúnál 15 -os szögű kialakítású is elérhető, amely biztosabb tömítést eredményez álló helyzetben, illetve alacsony elfolyó vízszint esetén. A HDPE csővég csappantyúk könnyű súlya miatt telepítésük egyszerű, illetve működésük igen precíz és megbízható. Az állandó nyomás 0,5 bar de igény szerint magasabb nyomás esetén is alkalmazhatóak. A szívó csonkos csappantyúk egy véghatárolót és opcionálisan egy nyomás leeresztő szelepet is tartalmaznak, hogy csökkentsék a szivattyú indításakor fellépő túlnyomást, illetve vákuum kialakulását a szivattyú leállásakor. KRK-R-O alap kivitelű, kör keresztmetszetű falra szerelhető sík csappantyú. A KRK-R-P-t kör keresztmetszetű csappantyú, PVC csatlakozásokhoz. KRK-R-BS kör keresztmetszetű csappantyú kúp alakú csővéggel, beton vagy hullámosított acélcső csatlakozáshoz. KRK-R-F kör keresztmetszetű csővégcsappantyú karimával (5 -os tányér dőléssel). KRK-R-OH kör keresztmetszetű csővégcsappantyú, négyzet alapú, 15 -on felnyiló tányérral ellátva. KRK-RH-O téglalap keresztmetszetű csővégcsappantyú. KRK-RH-OH téglalap keresztmetszetű csővégcsappantyú 7,5 -os tányér dőléssel nyitás lassítás érdekében. KPK-R-F szívó csonkos csappantyú karimacsatlakozással, 15 -os tányér dőléssel, éppen úgy mint a KPK-R-OH, amelynek négyzet alapú fali tányérja rendelkezik. KWT non return valves are used to prevent backflow in sewer systems. KWT flap and pump valves are made from durable HDPE (density 0,96); open/close is fixed by a bespoke balance weight. The EPDM lip seal is routed in at a 3 angle thus providing a perfect flat seal. All valves except KRK- R-O have an additional 15 valve angle that provides added sealing in static position and very low in-pipe water levels. HDPE flapvalves are light weight, easy to install and are very responsive and reliable. On-seat pressure is standard 5 MwC; higher pressures on request. Pump valves incorporate both a stroke limiter and an optional release valve in order to limit excess pressure at pump start-up and vacuum at pump shut down. KRK-R-O is a basic round on-wall flat mounted non return valve. KRK-R-P can be attached to a PVC pipe of same diameter using a tube. KRK-R-BS is a round valve which has a conically shaped tube that slides into the concrete or CMP (corrugated metal pipe) like Hel- Cor. The flange of the KRK-R-F (with valve under 15 angle) can be fixed to a counter flange. KRK-R-OH is a round valve with a square mounting plate and a 15 angle. KRK-RH-O is a rectangular non-return valve, and KRK-RH-OH is a rectangular valve fitted with a tube at a 7.5 angle in order to retard opening. Rückschlagklappen verhindern Rückfluss. Die Rückstau- und Pumpenrückschlagklappen von KWT werden aus langlebigem HDPE (s.g. 0,96) gefertigt. Die Schwimmfähigkeit wird mittels eines Gewichts beeinflusst, um den geringstmöglichen Öffnungsdruck zu erzielen. Die Lippendichtung wird im Winkel von 3 eingefräst, was eine perfekte statische Abdichtung bewirkt. Alle Modelle (mit Ausnahme der KRK- R-O) werden im Winkel von 15 angebracht. HDPE-Rückschlag-klappen sind leicht und zuverlässig. Standardmäßig beträgt der Vordruck 5 mws, Ausführungen mit höheren Werten sind jedoch möglich. Pumpenrückschlagklappen verfügen über einen Hubbegrenzer und eine optionale Entlüftung, um Über- und Unterdruck beim Ein- und Ausschalten der Pumpe zu vermeiden. Die KRK-R-O ist eine runde Klappe zur Wandmontage. Die KRK-R-P wird mittels einer Muffe an einem PVC-Rohr befestigt. Die KRK-R-BS hat einen konischen Anschluss für Beton- und Spiwellrohre. Die KRK-R-F hat einen Flansch und die KRK-R-OH eine quadratische Befestigungsplatte. Beide haben einen Neigungswinkel von 15. Die KRK-RH -O ist eine rechteckige Klappe. Die KRK-RH-OH hat einen Neigungswinkel von 7,5. Die KPK-R-F ist eine runde Pumpenrückschlagklappe mit Verbindungsflansch und hat einen Neigungswinkel von 15. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

9 Csappantyúk Valves Klappen Kör keresztmetszetű csővégcsappantyú, HDPE Flap valve round, HDPE Rückschlagklappe, rund, HDPE KRK-R-O DN Opcionális csatlakoztató karmantyú Optional snap-on sleeve Schnappmuffe mit Dichtung als Option SNMF Z Adatok (mm) Data (mm) Daten KWT cikkszám DN ID Ø A B D E F G L 101Z0100 DN x M Z Z0125 DN x M Z Z0150 DN x M Z Z0200 DN x M Z Z0250 DN x M Z Z0300 DN x M Z Z0400 DN x M Z Z0500 DN x M Z Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-03

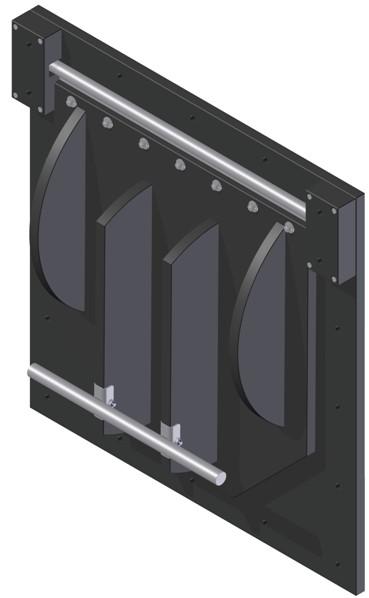

10 Csappantyúk Valves Klappen Kör keresztmetszetű csővégcsappantyú, HDPE Flap valve round, HDPE Rückschlagklappe, rund, HDPE KRK-R-O DN Z Zárva closed zu Nyitva open geöffnet Adatok (mm) Data (mm) Daten KWT cikkszám DN IDØ A B D E F G H L 101Z0600 DN x M Z Z0700 DN x M Z Z0800 DN x M Z Z0900 DN x M Z Z1000 DN x M Z Z1100 DN x M Z Z1200 DN x M Z Z1250 DN x M Z Z1500 DN x M Z1500 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-04

11 Csappantyúk Valves Klappen Kör keresztmetszetű csővégcsappantyú, PVC csatlakozáshoz Flap valve round, PVC connector Rückschlagklappe, rund, PVC Rohrverbindung KRK-R-P DN Zárva closed zu Nyitva open geöffnet Adatok (mm) Data (mm) Daten KWT cikkszám DN Ø C L N 102Z0100 DN SDR Z0125 DN SDR Z0150 DN SDR Z0200 DN SDR Z0250 DN SDR Z0300 DN SDR Z0400 DN SDR Z0500 DN SDR Z0600 DN SDR Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-05

12 Csappantyúk Valves Klappen Kör keresztmetszetű csővégcsappantyú, kúpos csatlakozással Flap valve round, conical connection Rückschlagklappe, rund, konische Verbindung KRK-R-BS DN DN Adatok (mm) Data (mm) Daten KWT DN Ø C cikkszám L M 103Z0300 DN Z0400 DN Z0500 DN Z0600 DN Z0700 DN Z0800 DN Z0900 DN Z1000 DN Z1200 DN DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-06

13 Csappantyúk Valves Klappen Kör keresztmetszetű csővégcsappantyú, karimával Flap valve round, flange Rückschlagklappe, rund, Verbindungsflansch KRK-R-F DN DN Adatok (mm) Data (mm) Daten KWT cikkszám DN Ø C J PN10 K L 104Z0100 DN SDR Z0125 DN SDR Z0150 DN SDR Z0200 DN SDR Z0250 DN SDR Z0300 DN SDR Z0400 DN SDR Z0500 DN SDR Z0600 DN SDR Z0700 DN SDR Z0800 DN SDR Z0900 DN SDR Z1000 DN SDR Igény esetén PN16 nyomásra is PN16 available on request auf Anfrage DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-07

14 Csappantyúk Valves Klappen Kör keresztmetszetű csővégcsappantyú, HDPE,15 Flap valve, round, HDPE, 15 Rückschlagklappe, rund, HDPE,15 KRK-R-OH DN DN Adatok (mm) Data (mm) Daten KWT cikksz. DN Ø C J K L 105Z0100 DN SDR Z0125 DN SDR Z0150 DN SDR Z0200 DN SDR Z0250 DN SDR Z0300 DN SDR Z0400 DN SDR Z0500 DN SDR Z0600 DN SDR Z0700 DN SDR Z0800 DN SDR Z0900 DN SDR Z1000 DN SDR Z1100 DN SDR Z1200 D SDR Z DN > Z Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-08

15 Csappantyúk Valves Klappen Négyszög vagy téglalap keresztmetszetű csővégcsappantyú, HDPE, sík Flap valve square/rectangular, HDPE, flat Rückschlagklappe, eckig, HDPE, flachliegend KRK-RH-O 200x x1000 Zárva closed zu Nyitva open geöffnet Elérhető méretek (mm) Available sizes (mm) Verfügbare Größen N2 N Up to Y 11 4 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-09

16 Csappantyúk Valves Klappen Négyszög vagy téglalap keresztmetszetű csővégcsappantyú, HDPE, 7,5 Flap valve square/rectangular, HDPE, 7.5 Rückschlagklappe, eckig, HDPE, 7,5 KRK-RH-OH 200x x1000 Zárva closed zu Nyitva open geöffnet Elérhető méretek (mm) Available sizes (mm) Verfügbare Größen N2 N Up to Y WAPPtech Környezettechnológiai Kft. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-10

17 Csappantyúk Valves Klappen Kör keresztmetszetű szívócsonkos csővégcsappantyú, karimás csatlakozással, 15 Pump valve round, flange,15 Pumpenrückschlagklappe, rund, Verbindungsflansch,15 KPK-R-F DN DN KWT cikksz. DN Ø C J PN10 K L 144Z0100 DN SDR17 8 M Z0125 DN SDR33 8 M Z0150 DN SDR33 8 M Z0200 DN SDR33 8 M Z0250 DN SDR33 12 M Z0300 DN SDR33 12 M Z0400 DN SDR33 16 M Z0500 DN SDR33 20 M Igény esetén PN 16 és nagyobb méretek is elérhetőek PN 16 and Larger sizes available on request PN 16 u. Größere Maße auf Anfrage DN >500 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-11

18 Csappantyúk Valves Klappen Kör keresztmetszetű szívócsonkos csővégcsappantyú, 15 Pump valve round, 15 Pumpenrückschlagklappe, rund, 15 KPK-R-OH DN DN Adatok (mm) Data (mm) Daten KWT cikksz DN Ø C J K L 145Z0100 DN SDR Z0125 DN SDR Z0150 DN SDR Z0200 DN SDR Z0250 DN SDR Z0300 DN SDR Z0400 DN SDR Z0500 DN SDR33 23 Igény esetén nagyobb méretek is elérhetőek Általános méretek ld.03 és 04 oldalak Larger sizes available on request. For generic dimensions see p. 03 and 04 Größere Maße auf Anfrage. Allgemeine Abmessungen S. 03 und Z DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-12

19 Csappantyúk Valves Klappen KRK / KPK Alkatrész magyarázat Parts terminology Erläuterungen der Bauteile a - Hátlap a - Back plate a - Rückwand b - Csappantyú b - Flap b - Laschenklappe c - Tömítés c - Seal c - Gummidichtung d - Zsanér d - Hinge d - Scharnier e - Ellensúly e - Ballast weight e - Lastungsgewicht f - Megerősítő bordázat f - Reinforcement rib f - Rippen g - Rögzítő lemez / karima g - Mounting plate/flange g - Befestigungsplatte/Krempe h - (karimás) cső h - (Flanged) tube h - (Flanschen)rohr j - Vég határoló j - Stroke limiter j - Hubbegrenzer m - Kúpos cső m - Conical tube m - Konische Verbindung Anyag jellemzők Material specification Material Hátlap / Back plate / Rückwand Csappantyú / Flap / Laschenklappe Rögzitő lemez / Mounting plate / Befestigungsplatte HDPE HDPE HDPE Zsanér / Hinge / Scharnier Rozsdamentes acél 316 / WSt 1.441, Stainless Steel 316 / Ellensúly / Ballast Weight / Lastungsgewicht Rozsdamentes acél 316 / WSt 1.441, Stainless Steel 316 / Tömítés / Seal / Gummidichtung Rögzitő szett (O és OH) Fixing kit (O and OH) Befestigungsmaterial (O u.oh) Rögzitő szett (P) Fixing kit (P) Bevestigingsmateriaal (P) Rögzítő szett (BS) Fixing kit (BS) Befestigungsmaterial (BS) Rögzítő szett (F) Fixing kit (F) Befestigungsmaterial (F) Megjegyzés Comment Anmerkung EPDM Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Chemical anchors and bolts, stainless steel Grade 316, included Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten EPDM karmantyú és rozsdamentes acél csavarok - nem része az egységcsomagnak EPDM sleeve and stainless steel clamps - not included EPDM-Steckmuffe mit Spannbügeln aus nichtrostendem Stahl, nicht enthalten Kúpos csatlakozó behelyezése a fali csőbe, kiegészítő csavarok és anyák - nem része az egységcsomagnak Insertion of conical connection into wall pipe; additional bolts and nuts - not included Durch Andrücken des konischen Adapters, eventuelle Schrauben und Muttern nicht enthalten Karimánál, csavarok, anyák és tömítés- nem része az egységcsomagnak By flange; bolts, nuts and seal - not included Mittels eines Flansches, Schrauben, Muttern und Dichtung nicht enthalten. 0,5 bar üzemi nyomás és kör keresztmetszetű nyitás Operational pressure 5 MwC and round opening standard Standardmäßig für 5 mws und mit runder Öffnung 11 4 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-13

20 Csappantyúk Valves Klappen Nyitási nyomás víz felett és alatt, 0 és 15 fokos szögnél, mmben Opening pressure above and under water, at 0 and 15 angle, in mm Öffnungsdruck oberhalb u. unterhalb des Wassers, bei 0 u. 15 Winkel, in Mm DN mm 5 mm mm 5 mm mm 10 mm mm 10 mm mm 15 mm mm 20 mm mm 20 mm mm 28 mm mm 42 mm mm 45 mm mm 47 mm mm 50 mm mm 53 mm mm 57 mm mm 60 mm mm 62 mm 30 mm 15 mm 30 mm 15 mm 40 mm 20 mm 40 mm 20 mm 50 mm 20 mm 55 mm 30 mm 60 mm 30 mm 100 mm 39 mm 140 mm 57 mm 146 mm 61 mm 155 mm 64 mm 166 mm 68 mm 172 mm 72 mm 180 mm 77 mm 193 mm 81 mm 206 mm 86 mm 1000 mm = 1 MwC = 0,1 bar Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 01-14

21 Zsiliptolózárak Penstocks Gewindeschieber Tartalomjegyzék Table of contents Inhaltsverzeichnis Termék csoport Group number Produktgruppe Leírás Description Beschreibung Terémkkód Product code Produktgruppe 251 Kör keresztmetszetű kézi tiltók, zsilipek (rozsdamentes acél) Hand slide, round (stainless steel) Handzugschieber, 1 mws, rund (Edelstahl) KHA-R-O KHA-R-P KHA-R-BS KHA-R-F 261 Kör keresztmetszetű, orsós kézi tiltók, zsilipek (rozsdamentes acél) Hand slide, spindle, round (stainless steel) Handgewindeschieber, 3 mws, rund (Edelstahl) KHSA-R-O KHSA-R-P KHSA-R-BS KHSA-R-F 201 Kör keresztmetszetű, orsós zsiliptolózárak, 0,3 bar nyomásig (rozsdamentes acél) Penstock 3 MwC, spindle, round (stainless steel) Gewindeschieber, 3 mws, rund (Edelstahl) KSA-LD-R-O Kör vagy négyszög keresztmetszetű, orsós zsiliptolózárak 0,5-0,8 bar nyomásra (megerősített HDPE) Penstock 5-8 MwC, spindle, round or square (reinforced HDPE) Gewindeschieber, 5-8 mws, (Edelstahl verstärktes HDPE) KSA-MD-R-O KSA-MD-R-P KSA-MD-R-BS KSA-MD-R-F KSA-MD-RH-O 281 / 291 Kör vagy négyszög keresztmetszetű, orsós zsiliptolózárak 0,1-0,5 bar nyomásra (rozsdamentes acél) Penstock 5-10 MwC, spindle, round or square (stainless steel) Gewindeschieber, 5-10 mws, (Edelstahl) KSA-MD-RVS 296 Négyszög keresztmeszetű állítható, orsós zsiliptolózárak 0,7 bar nyomásra Regulating penstock 7 MwC, spindle, square, flush invert Regelbarer Gewindeschieber,7 mws, viereckig, flush invert KSA RQ 204 Négyszög keresztmetszetű beékelt, emelkedő orsós zsiliptolózárak, 0,7 bar nyomásra Wedged penstock 7 MwC, rising spindle, square Keilförmiger Gewindeschieber,7 mws, steigender Spindel, viereckig KWT INOX4 232 / / 244 Kör vagy négyszög keresztmetszetű, orsós zsiliptolózárak 1 bar nyomásra (rozsdamentes acél) Penstock 10 MwC, spindle, round or square (st. steel) Gewindeschieber, 10 mws, (Edelstahl) KSA-HD-R-O KSA-HD-RH-O Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

22 Zsiliptolózárak Wall penstock Sperrschieber Fejezet összefoglaló Chapter summary Kapittelauszug A zsiliptolózárakat többféle módon ismerhetjük: csatorna zsilipek, csúszó zsilipek, zsiliptolózárak. A funkciójuk ugyanaz: a vízfolyás szabályozása csövekben, főleg szennyvíz kezelésnél és ipari szennyvíz szivattyúknál. A KWT falra szerelt zsiliptolózárai önzsírzóak, nem igényelnek állandó karbantartást illetve első osztályú minőségi rozsdamentes, 316L acél lapokból készülnek, gyakran HDPE-vel (nagy sűrűségű polietilén) kiegészítve. Ez sokkal kevésbé korrodálódik, mint az alacsony sűrűségű szénacél. Ahol szükséges 304-es vagy duplex acélt használunk. A KWT több mint 25 éves tapasztalattal rendelkezik a HDPE használatában, amelyet jelenleg vezető alacsony költségű alternatívaként tartanak számon a közép és alacsony víznyomásnál. A KWT orsó vezérelt zsiliptolózárai egy különleges 6 mm-es menettel rendelkeznek fordulatonként. A tömítések standard alapanyaga EPDM. A KHA egy kézi csúszózsilip egyszerű alkalmazásokhoz, a KHSA egy egyszerű orsót alkalmaz. KSA-MD egy zsiliptolózár közepes 0,5-0,8 bar nyomásra, Ø1500-ig raktárról elérhető. A KSA-RQ egy négyszög keresztmetszetű zsiliptolózár 316L-es acélból, a középső tartományban (< 0,7 bar). Emelkedő orsósként is elérhető. A K S A - HD e g y e d ü l á l l ó, szabadalmaztatott kialakítása tökéletes tömítsét garantál a 3º-os zárási szögnek k ö s z ö n h e t ő e n. E x t r é m n y o m á s i tartományban mint például szivattyú állomásoknál és vízerőműveknél. A KSA- HD-t speciális igényeknek megfelelően tervezték. Minden falra szerelt, maunálisan működtetett zsiliptolózár (pl. KSA-RQ) egyedülálló félhold alakú csatlakozási ponttal rendelkezik, hogy csökkentsék a vandalizmus veszélyét. Penstocks can be known by many names: sluice gates, sluice valves, gate valves. Its function is the same: manage water flows in pipes, mainly used in sewage treatment and effluent pumping. KWT s wall mounted penstocks are self-greasing, maintenance free and fabricated from prime (marine) quality stain- less steel sheets, grade 316L, often supported by high density polyethylene (HDPE). This is much less prone to corrosion than low carbon steel. Where needed we use either grade 304 steel or duplex. KWT have over 25 years of experience in using HDPE, which is now recognised as the leading low cost alternative in the mid to low water pressure range. KWT s spindle driven penstocks have an exclusive pitch of 6 mm per turn. EPDM seal is used as standard. KHA is a hand slide for simple applications; KHSA uses a spindle. KSA-MD is a mid-range 5-8 mwc penstock; up to Ø1500 is supplied from stock. Rising spindles with PC tubes, and off-seating sealing, are avail- able on request. KSA-RQ is a 316L mid range (< 7 mwc) penstock with a square opening and flush invert. Also available in r i s i n g s p i n d l e. KSA-HD is a unique and patented 3 angular design in 316L with outstanding sealing and accurate adjustment features. It is applied in the extreme pressure range (8-25 mwc) like pump stations and hydropower dams. KSA-HD is engineered for bespoke use. All wall mounted manually operated penstocks (exc. KSA- Absperrschieber dienen zur Regulierung von Wasser in Rohren von z. B. Kläranlagen und Pumpstationen. Die Absperrschieber von KWT sind selbstschmierend, wartungsfrei und bestehen aus Edelstahlblech (316L) höchster Qualität, oft noch durch hochdichtes Polyethylen (HDPE) verstärkt. Der niedrige Kohlenstoffgehalt erhöht die Korrosionsbeständigkeit, andere Sorten wie Stahl 304 und Duplexstahl sind jedoch ebenfalls erhältlich. Nach 25 Jahren Gebrauch wurde HDPE soweit entwickelt, dass es heutzutage im Einsatzbereich <8 mws als akzeptable Alternative für nichtrostenden Stahl gilt. Die KWT-Spindeln haben ein linksgängiges Trapezgewinde mit einer einzigartigen Steigung von 6 mm. Standardmäßig werden Dichtungen aus EPDM verwendet. Der KHA ist ein Handabsperrschieber für einfache Anwendungen. Der KHSA verfügt zusätzlich über eine Spindel. Der KSA-MD ist für den mittleren Anwendungsbereich (5 8 mws) bestimmt und ist bis DN1500 aus Vorrat lieferbar. Der KSA-RQ ist ein quadratischer Schieber aus Stahl 316L mit nutfreier Sohldichtung für den Mittelbereich (< 7mWS). Der einzigartige, patentierte Entwurf des KSA-HD garantiert durch den Winkel von 3 eine perfekte Abdichtung. Der KSA-HD wird dort eingesetzt, wo hoher Druck (8 25 mws auf der Vorder- und Rückseite) entsteht und wird nach Kundenspezifikationen gebaut. Alle handbedienten Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

23 Szabályozó (modulating) Nyit/Zár KHA KHSA KSA-MD KSA-LD KSA-MD-RVS KSA-RQ KSA-HD HDPE és rozsdamentes acél Rozsdamenetes acél KWT INOX MwC / 1.0 bar 7 MwC / 0.7 bar 5 MwC / 0.5 bar 3 MwC / 0.3 bar 1 MwC / 0.1 bar Falra szerelt zsiliptolózárak Product range wall mounted penstocks Übersicht KWT Sperrschieber DN DN DN

24 Beépítési ábra Situation drawing Aufbauzeichnung Eltérő írányú víznyomás (Külső,- és belső oldali vízzárás) KSA-MD-RVS Téglalap keresztmetszetű, emelkedő orsós zsiliptolózár 0,5-1 bar nyomásra Wall penstock 5-10 MwC, rising spindle, rectangular Gewindeschieber, 5-10 mws, steigender Spindel, rechteckig, aufbau

25 Zsiliptolózárak Wall penstock Sperrschieber Kézi csúszózsilip kör keresztmetszetű, 0,1 bar nyomásra Handslide round, max 1 MwC, on-seating Handzugschieber, max Vordruck 1 mws, rund KHA-R-O Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-05

26 Zsiliptolózárak Wall penstock Sperrschieber Kézi csúszózsilip kör keresztmetszetű, 0,1 bar nyomásra Handslide round, max 1 MwC, on-seating Handzugschieber, max Vordruck 1 mws, rund KHA-R-O Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Emelőrúd a - Drawbar a - Zugstange b - Zárófurat b - Locking hole b - Stellloch c - Hátlap c - Back plate c - Rückwand d - Tömítés d - Seal d - Gummidichtung e - Csúszótányér e - Sliding plate e - Schieberplatte Adatok (mm) Data Daten cikkszám DN Ø A A1 A2 B E F G H 251Z0100 DN Z0125 DN Z0150 DN Z0200 DN Z0250 DN Z0300 DN Z0400 DN Z0500 DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-06

27 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, 0,1 bar nyomásra Handslide round, max 1 MwC, on-seating Handzugschieber, max Vordruck 1 mws, rund A KHA típusú zsilipeket rozsdamentes acélból kézi zsilipnek tervezték, amelyek alkalmasak felszíni vizekben, csatornákban és más agresszív környezetben történő használatra. Ezekkel szabályozható a vizek mozgása csövekben, víztározókban és csatornákban max. 0,1 bár nyomásig. Zsilipek nyílásai kerek kialakításúak. Szerelésük falra négy ponton csavarokkal, amelyek a termék egységcsomag részéi. A KHA tiltók raktárról elérhetők. KHA-R-O The KHA has been designed as a robust stainless steel hand slide suitable for use in surface water, sewers and other aggressive environment. It regulates water in pipes, reservoirs and channels up to a max of 1 MwC on-seating pressure. The opening is round. The hand slide shall be installed as a wall mounted penstock using 4 plugs and screws, included in the package. KHA is a stock item. Der robuste Entwurf des KHA macht ihn für Oberflächenwasser, Abwasser und andere aggressive Umgebungen geeignet. Er reguliert Wasser in Leitungen, Staubecken und Kanälen mit einem Vordruck von bis zu 1 mws. Die Öffnung ist rund. Der Handabsperrschieber wird mit vier Dübeln und Schrauben an der Wand befestigt. Der KHA ist aus Vorrat lieferbar. 2 1 Anyagjellemzők Material specification Material Hátlap/ Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Keret / Frame / Rahmen / Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Emelőrúd/ Drawbar / Zugstange Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Csatlakozók, csavarok (rozsdamentes acél 316) és szalag az egységcsomag része Fixing kit Plugs, screws (stainless steel Grade 316) and tape included Befestigungsmaterial Dübel, Schrauben (nichtrostender Stahl 316) und EPDM Band im Lieferumfang enthalten Megjegyzések Üzemi nyomás 0,1 bár, kör keresztmetszetű nyílás Comment Operational pressure 1 MwC; round opening standard; on-seating only Anmerkung Betriebsdruck Vorderseite einfach stauend; Standard 1 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-07

28 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, PVC csatlakozó cső, 0,1 bar nyomásra Handslide round, PVC connecting tube, max 1 MwC, on-seating Handzugschieber, max Vordruck 1 mws, rund, PVC Rohrverbindung KHA-R-P Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Emelőrúd a - Drawbar a - Zugstange b - Zárófurat b - Locking hole b - Stellloch c - Hátlap c - Back plate c - Rückwand d - Tömítés d - Seal d - Gummidichtung e - Csúszótányér e - Sliding plate e - Schieberplatte f - PVC-csatlakozó cső f - PVC-connecting pipe f - PVC-Verbindung Adatok (mm) Data Daten Cikkszám DN Ø A A1 A2 B C E F G N 252Z0100 DN SDR33 3,5 252Z0125 DN SDR33 3,5 252Z0150 DN SDR33 4,5 252Z0200 DN SDR33 5,5 252Z0250 DN SDR33 7,5 252Z0300 DN SDR Z0400 DN SDR33 13,5 252Z0500 DN SDR33 19 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-08

29 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, PVC csatlakozó cső, 0,1 bar nyomásra Handslide round, PVC connecting tube, max 1 MwC, on-seating Handzugschieber, max Vordruck 1 mws, rund, PVC Rohrverbindung A KHA típusú zsilipeket rozsdamentes acélból kézi zsilipnek tervezték, amelyek a l k a l m a s a k f e l s z í n i v i z e k b e n, csatornákban és más agresszív környezetben történő használatra. Ezekkel szabályozható a vizek mozgása csövekben, víztározókban és csatornákban max. 0,1 bár nyomásig. Zsilipek nyílásai kerek kialakításúak. A KHA-R- P típusú tiltók PVC csövekhez illeszthető csatlakozóval vannak ellátva. A KHA- R-P típusú zsilipek gyártása csak rendelésre. KHA-R-P The KHA has been designed as a robust hand slide suitable for use in surface water, sewers and other aggressive environments. It regulates water in pipes, reservoirs and channels to a max of 1 MwC on-seating pressure. The opening is round. The KHA-R-P is supplied with a connection for PVC pipes. The penstock is secured by pressure into the PVC tube, or additionally by fixing it to 2 vertical poles. KHA-R-P is manufactured on request. Der robuste Entwurf des KHA macht ihn für Oberflächenwasser, Abwasser und andere aggressive Umgebungen geeignet. Er reguliert Wasser in Leitungen, Staubecken und Kanälen mit einem Vordruck von bis zu 1 mws. Die Öffnung ist rund. Der KHA-R-P wird mit einem Adapter für PVC-Rohre versehen. Er wird falls notwendig zwischen zwei Holzpfählen fixiert. Dieser Schieber wird auf Anfrage angefertigt Anyagjellemzők Material specification Material Hátlap/ Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Emelőrúd / Drawbar / Zugstange Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Kúp csatlakozó behelyezése a fali csőbe, kiegészítő csavarok és anyák nem része az egységcsomagnak Fixing kit Insertion of conical connection into wall pipe; bolts and nuts not included Befestigungsmaterial Durch Andrücken des konischen Adapters, Anker nicht enthalten Megjegyzések Üzemi nyomás 0,1 bar, kerek nyílás, Comment Operational pressure 1 MwC; round opening standard; on-seating only Anmerkung Betriebsdruck Vorderseite einfach stauend; Standard 1 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-09

30 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, kúpos csatlakozással, 0,1 bar nyomásra Handslide round, conical connection, spindle, max 1 MwC, on-seating Handzugschieber, max Vordruck 1 mws, rund, konische Verbindung, Spindel KHA-R-BS Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Emelőrúd a - Drawbar a - Zugstange b - Zárófurat b - Locking hole b - Stellloch c - Hátlap c - Back plate c - Rückwand d - Tömítés d - Seal d - Gummidichtung e - Csúszótányér e - Sliding plate e - Schieberplatte f - Kúp alakú cső f - Conical tube f - Konische Verbindung Adatok (mm) Data Daten Cikkszám DN Ø A A1 A2 B C E F G M N 253Z0300 DN ,5 253Z0400 DN ,5 253Z0500 DN ,5 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-10

31 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, kúpos csatlakozással, 0,1 bar nyomásra Handslide round, conical connection, spindle, max 1 MwC, on-seating A KHA típusú zsilipeket rozsdamentes acélból kézi zsilipnek tervezték, amelyek alkalmasak felszíni vizekben, csatornákban és más agresszív környezetben történő használatra. Ezekkel szabályozható a vizek mozgása csövekben, víztározókban és csatornákban max. 0,1 bár nyomásig. Zsilipek nyílásai kerek kialakításúak. A KHA-R-BS típusok kúpos adapterrel vannak ellátva, amelyeket a fogadó oldalhoz tudunk illeszteni. A KHA-R-BS típusok gyártása rendelésre történik. KHA-R-BS The KHA has been designed as a robust hand slide suitable for use in surface water, sewers and other aggressive environments. It regulates water in pipes, reservoirs and channels to a max of 1 MwC on-seating pressure. The opening is round. The KHA-R-BS is supplied with a conical connection and slides into a CMP or Hel-Cor. KHA-R-BS is manufactured on request. Der robuste Entwurf des KHA macht ihn für Oberflächenwasser, Abwasser und andere aggressive Umgebungen geeignet. Er reguliert Wasser in Leitungen, Staubecken und Kanälen mit einem Vordruck von bis zu 1 mws. Die Öffnung ist rund. Der KHA-R-BS wird mit einem konischen Adapter versehen, der in die Betonwand, das Beton- oder Spiwellrohr geschoben wird. Der KHA-R-BS wird auf Anfrage angefertigt Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Emelőrúd / Drawbar / Zugstange Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung EPDM Kúp adapter behelyezése a fali csőbe, kiegészítő csavarok és anyák nem része az egységcsomagnak Insertion of conical connection into wall pipe; bolts and nuts not included Durch Andrücken des konischen Adapters, Anker nicht enthalten Üzemi nyomás 0,1 bar, kerek nyílás, Operational pressure 1 MwC; round opening standard; on-seating only Betriebsdruck Vorderseite einfach stauend; Standard 1 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-11

32 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, karimás csatlakozással, 0,1 bar nyomásra Handslide round, flange connection, max 1 MwC, on-seating Handzugschieber, max Vordruck 1 mws, rund, Verbindungsflansch KHA-R-F Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Emelőrúd a - Drawbar a - Zugstange b - Zárófurat b - Locking hole b - Stellloch c - Hátlap c - Back plate c - Rückwand d - Tömítés d - Seal d - Gummidichtung e - Csúszótányér e - Sliding plate e - Schieberplatte f - Karimás cső f - Flanged tube f - Flanschenrohr g - Karima g - Flange g - Krempe Adatok (mm) Data Daten Cikkszám DN Ø A A1 A2 B C E F G J PN10 K 254Z0100 DN ,5 254Z0125 DN ,5 254Z0150 DN ,5 254Z0200 DN ,5 254Z0250 DN Z0300 DN Z0400 DN Z0500 DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-12

33 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű karimás csatlakozással, 0,1 bar nyomásra Handslide round, flange connection, max 1 MwC, on-seating Handzugschieber, max Vordruck 1 mws, rund, Verbindungsflansch A KHA típusú zsilipeket rozsdamentes acélból kézi zsilipnek tervezték, amelyek a l k a l m a s a k f e l s z í n i v i z e k b e n, csatornákban és más agresszív környezetben történő használatra. Ezekkel szabályozható a vizek mozgása csövekben, víztározókban és csatornákban max. 0,1 bár nyomásig. Zsilipek nyílásai kerek kialakításúak. A KHA-R-F típusú zsilipek karimás csatlakozással vannak ellátva. A KHA-R-F típusok gyártása rendelésre történik. KHA-R-F The KHA has been designed as a robust hand slide suitable for use in surface water, sewers and other aggressive environments. It regulates water in pipes, reservoirs and channels to a max of 1 MwC on-seating pressure. The opening is round. The KHA-R-F is supplied with a flange connection PN10 or PN16. KHA -R F is manufactured on request. Der robuste Entwurf des KHA macht ihn für Oberflächenwasser, Abwasser und andere aggressive Umgebungen geeignet. Er reguliert Wasser in Leitungen, Staubecken und Kanälen mit einem Vordruck von bis zu 1 mws. Die Öffnung ist rund. Der KHA-R-F wird mit einem Flansch PN10 oder PN16 versehen und auf Anfrage angefertigt PN16 igény esetén PN16 available on request auf Anfrage Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Emelőrúd / Drawbar / Zugstange Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Tömítés / Seal / Dichtung EPDM Csatlakozó készlet A csavarok és anyák nem része az egységcsomagnak Fixing kit By flange; bolts and nuts not included Befestigungsmaterial Mittels eines Flansches, Schrauben, Muttern und Dichtung nicht enthalten. Megjegyzések Üzemi nyomás 0,1 bar, kör keresztmetszetű nyílás Comment Operational pressure 1 MwC; round opening standard; on-seating only Anmerkung Betriebsdruck Vorderseite einfach stauend; Standard 1 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-13

34 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, orsós, 0,1 bar nyomásra Handslide round, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund KHSA-R-O Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-14

35 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, orsós, 0,1 bar nyomásra Handslide round, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund KHSA-R-O Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Orsótartó a - Spindle bearing a - Kunststofflagerung b - Félhold alakú csatlakozó b - half moon connector b - Halbmond Bedienung d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Csúszótányér h - Sliding plate h - Schieberplatte Adatok (mm) Data Daten Cikkszám DN Ø A A1 A2 B E F G H 261Z0100 DN Z0125 DN Z0150 DN Z0200 DN Z0250 DN Z0300 DN Z0400 DN Z0500 DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-15

36 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, orsós, 0,1 bar nyomásra Handslide round, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund A KHSA zsilipeket rozsdamentes acélból kézi zsilipnek tervezték, amelyek a l k a lm a s a k f e l s z í n i v i z e k b e n, csatornákban és más agresszív környezetben történő használatra. Ezekkel szabályozható a vizek mozgása csövekben, víztározókban és csatornákban max. 0,1 bár nyomásig. Zsilipek nyílásai kerek kialakításúak. Szerelésük falra négy ponton csavarokkal, amelyek a termék egységcsomag részéi. A KHSA tiltók raktárról elérhetők. KHSA-R-O The KHSA has been designed as a robust hand slide with spindle, suitable for use in surface water, sewers and other aggressive environments. It regulates water in pipes, reservoirs and channels to a max of 1 MwC onseating pressure. The opening is round. The hand spindle slide shall be installed as a wall mounted penstock. KHSA is a stock item. Der robuste Entwurf des handbedienten Spindelschiebers KHSA macht ihn für Oberflächenwasser, Abwasser und andere aggressive Umgebungen geeignet. Er reguliert Wasser in Leitungen, Staubecken und Kanälen mit einem Vordruck von bis zu 1 mws. Die Öffnung ist rund. Der KHSA wird an der Wand befestigt und ist aus Vorrat lieferbar. 2 1 Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Anyacsavar / Nut / Gewindeblock Poliacetál / Polyacetal Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Csatlakozók, csavarok (rozsdamentes acél 316) és szalag az egységcsomag része Fixing kit Plugs, screws (stainless steel Grade 316) and tape included Befestigungsmaterial Megjegyzések Comment Anmerkung Dübel, Schrauben (nichtrostender Stahl 316) und EPDM Band im Lieferumfang enthalten Üzemi nyomás 0,1 bar, kör keresztmetszetű nyílás Operational pressure 1 MwC; round opening standard; on-seating only Betriebsdruck Vorderseite einfach stauend; Standard 1 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-16

37 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, PVC csatlakozó, orsós, 0,1 bar nyomásra Handslide round, PVC connector, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund, PVC Rohrverbindung, Spindel KHSA-R-P Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Orsótartó a - Spindle bearing a - Kunststofflagerung b - Félhold alakú csatlakozó b - half moon connector b - Halbmond Bedienung d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Csúszótányér h - Sliding plate h - Schieberplatte i - PVC csatlakozó cső i - PVC-connecting pipe i - PVC-Verbindung Adatok (mm) Data Daten Cikkszám DN Ø A A1 A2 B C E F G N 262Z0100 DN SDR ,5 262Z0125 DN SDR ,5 262Z0150 DN SDR ,5 262Z0200 DN SDR ,5 262Z0250 DN SDR ,5 262Z0300 DN SDR Z0400 DN SDR ,5 262Z0500 DN SDR Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-17

38 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, PVC csatlakozó, orsós, max. 0,1 bar nyomásra Handslide round, PVC connector, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund, PVC Rohrverbindung, Spindel A KHSA-R-P típusú zsilipeket rozsdamentes acélból kézi zsilipnek tervezték, amelyek alkalmasak felszíni vizekben, csatornákban és más agresszív környezetben történő használatra. Ezekkel szabályozható a vizek mozgása csövekben, víztározókban és csatornákban max. 0,1 bár nyomásig. Zsilipek nyílásai kerek kialakításúak. A kisebb méretű zsilipek csőre, a nagyobb méretű zsilipeket fali zsilipként kell felszerelni. PVC csatlakozóval vannak ellátva. A KHSA-R-P zsilipek gyártása csak rendelésre. KHSA-R-P The KHSA-R-P has been designed as a robust hand slide with spindle, suitable for use in surface water, sewers and other aggressive environments. It regulates water in pipes, reservoirs and channels to a max of 1 MwC on-seating pressure. The opening is round. Larger hand spindle slides shall be installed as a wall mounted penstock. The KHSA-R- P is supplied with a connection for PVC pipes. The penstock is manufactured on request. Der robuste Entwurf des handbedienten Spindelschiebers KHSA-R-P macht ihn für Oberflächenwasser, Abwasser und andere aggressive Umgebungen geeignet. Er reguliert Wasser in Leitungen, Staubecken und Kanälen mit einem Vordruck von bis zu 1 mws. Die Öffnung ist rund. Dieser größere Handspindelschieber wird vorzugsweise an der Wand befestigt oder zwischen zwei Holzpfählen fixiert. Der KHSA-R-P wird mit einem Adapter für PVC-Rohre versehen. Die Verbindung wird mittels einer Steckmuffe hergestellt. Dieser Schieber w i r d a u f Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Anyacsavar / Nut / Gewindeblock Poliacetál / Polyacetal Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Nem tartozék Fixing kit not included Befestigungsmaterial nicht enthalten Megjegyzések Üzemi nyomás 0,1 bar, kör keresztmetszetű nyílás Comment Operational pressure 1 MwC; round opening standard; on-seating only Anmerkung Betriebsdruck Vorderseite einfach stauend; Standard 1 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-18

39 Zsiliptolózárak Wall penstock Sperrschieber Kézi czsilip kör keresztmetszetű, kúpos csatlakozással, orsós, 0,1 bar nyomásra Handslide round, conical connection, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund, konische Verbindung, Spindel KHSA-R-BS Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Orsótartó a - Spindle bearing a - Kunststofflagerung b - Félhold alakú csatlakozó b - half moon connector b - Halbmond Bedienung d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Csúszótányér h - Sliding plate h - Schieberplatte i - Kúpos adapter i - Conical tube i - Konische Verbindung Adatok (mm) Data Daten Cikkszám DN Ø A A1 A2 B C E F G M N 263Z0300 DN ,5 263Z0400 DN ,5 263Z0500 DN ,5 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-19

40 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, kúpos csatlakozással, orsós, 0,1 bar nyomásra Handslide round, conical connection, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund, konische Verbindung, Spindel A KHSA-R-BS típusú zsilipeket rozsdamentes acélból kézi zsilipnek tervezték, amelyek alkalmasak felszíni vizekben, csatornákban és más agresszív környezetben történő használatra. Ezekkel szabályozható a vizek mozgása csövekben, víztározókban és csatornákban max. 0,1 bár nyomásig. A zsilipek nyílásai kerek kialakításúak. A zsilipeket közvetlenül a falhoz csatlakoznak, vagy az erre kialakított oszlopok közé. A KHSA-R-BS típusok kúpos csatlakozásúak, amelyeket a fogadásukra alkalmas csövekhez tudunk illeszteni. A KHSA-R-BS típusok gyártása rendelésre történik. KHSA-R-BS The KHSA-R-BS has been designed as a robust hand slide with spindle, suitable for use in surface water, sewers and other aggressive environments. It regulates water in pipes, reservoirs and channels to a max of 1 MwC on-seating pressure. The opening is round. The penstock shall be mounted to the wall directly, or secured between 2 wooden piles. The KHSA-R-BS is supplied with a conical connection for concrete pipes, or CMP like Hel-Cor. KHSA-R-BS is manufactured on request. Der robuste Entwurf des handbedienten Spindelschiebers KHSA-R-BS macht ihn für Oberflächenwasser, Abwasser und andere aggressive Umgebungen geeignet. Er reguliert Wasser in Leitungen, Staubecken und Kanälen mit einem Vordruck von bis zu 1 mws. Die Öffnung ist rund. Dieser Handspindelschieber wird vorzugsweise an der Wand befestigt oder zwischen zwei Holzpfählen fixiert. Der KHSA-R-BS wird mit einem konischen Adapter für Beton/Spiwellrohre versehen und auf Anfrage angefertigt Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Anya/ Nut / Gewindeblock Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung Poliacetál / Polyacetal EPDM Kúpos csatlakozó behelyezése a fali csőbe, kiegészítő csavarok és anyák nem része az egységcsomagnak Insertion of conical connection into wall pipe; bolts and nuts not included Durch Andrücken des konischen Adapters, Anker nicht enthalten Üzemi nyomás 0,1 bar, kör keresztmetszetű nyílás Operational pressure 1 MwC; round opening standard; on-seating only Betriebsdruck Vorderseite einfach stauend; Standard 1 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-20

41 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, karimás csatlakozással, orsós, 0,1 bar nyomásra Handslide round, flange connection, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund, Verbindungsflansch, Spindel Elölnézet Front view Vorderansicht KHSA-R-F Oldalnézet Side view Seitenansicht a - Orsótartó a - Spindle bearing a - Kunststofflagerung b - Félhold alakú csatlakozó b - half moon connector b - Halbmond Bedienung d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Csúszótányér h - Sliding plate h - Schieberplatte i - Karimás cső i - Flanged tube i - Flanschenrohr j - Karima j - Flange j - Krempe Adatok (mm) Data Daten Cikkszám DN Ø A A1 A2 B C E F G J PN10 K 264Z0100 DN ,5 264Z0125 DN ,5 264Z0150 DN ,5 264Z0200 DN ,5 264Z0250 DN Z0300 DN Z0400 DN Z0500 DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-21

42 Zsiliptolózárak Wall penstock Sperrschieber Kézi zsilip kör keresztmetszetű, karimás csatlakozással, orsós, 0,1 bar nyomásra Handslide round, flange connection, spindle, max 1 MwC, on-seating Handspindelschieber, max Vordruck 1 mws, rund, Verbindungsflansch, Spindel A KHSA-R-F típusú zsilipeket rozsdamentes acélból kézi zsilipnek tervezték, amelyek alkalmasak felszíni vizekben, csatornákban és más agresszív környezetben történő használatra. Ezekkel szabályozható a vizek mozgása csövekben, víztározókban és csatornákban max. 0,1 bár nyomásig. Zsilipek nyílásai kerek kialakításúak. A KHSA-R-F típusú zsilipek karimás csatlakozással vannak ellátva. Gyártásuk rendelésre történik. KHSA-R-F The KHSA-R-F has been designed as a robust hand slide with spindle, suitable for use in surface water, sewers and other aggressive environments. It regulates water in pipes, reservoirs and channels to a max of 1 MwC onseating pressure. The opening is round. The KHSA-R-F is supplied with a flange PN10 or PN16 connection. KHSA -R F is manufactured on request. KHSA-R-F macht ihn für Oberflächenwasser, Abwasser und andere aggressive Umgebungen geeignet. Er reguliert Wasser in Leitungen, Staubecken und Kanälen mit einem Vordruck von bis zu 1 mws. Die Öffnung ist rund. Der Schieber wird mit einem Flansch PN10 oder PN16 versehen. Der KHSA-R-F wird auf Anfrage angefertigt PN16 igény esetén elréhető PN16 available on request auf Anfrage Anyagjellemzők Material specification Material Hátlap/ Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Anyacsavar / Nut / Gewindeblock Poliacetál / Polyacetal Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Karimánál, csavarok és anyák nem része az egységcsomagnak Fixing kit By flange; bolts and nuts not included Befestigungsmaterial Über Krempe; Bolzen nicht im Lieferumfang enthalten Megjegyzések Üzemi nyomás 0,1 bár, kör keresztmetszetű nyílás Comment Operational pressure 1 MwC; round opening standard; on-seating only Anmerkung Betriebsdruck Vorderseite einfach stauend; Standard 1 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-22

43 Zsiliptolózárak Wall penstock Sperrschieber Orsós zsiliptolózár, kör keresztmetszetű nyílás, 0,3 bar Penstock 3 MwC, spindle, round opening Gewindeschieber, 3 mws, runde Öffnung KSA-LD-R-O Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-23

44 Zsiliptolózárak Wall penstock Sperrschieber Orsós zsiliptolózár, kör keresztmetszetű nyílás, 0,3 bar Penstock 3 MwC, spindle, round opening Gewindeschieber, 3 mws, runde Öffnung KSA-LD-R-O Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Orsótartó a - Spindle bearing a - Kunststofflagerung b - Félhold alakú csatlakozó b - half moon connector b - Halbmond Bedienung d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen Adatok (mm) Data (mm) Daten (mm) Cikkszám DN Ø A A1 A2 B E F G H 201Y0100 DN Y0125 DN Y0150 DN Y0200 DN Y0250 DN Y0300 DN Y0400 DN Y0500 DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-24

45 Zsiliptolózárak Wall penstock Sperrschieber Orsós zsiliptolózár, kör keresztmetszetű nyílás, 0,3 bar Penstock 3 MwC, spindle, round opening Gewindeschieber, 3 mws, runde Öffnung KSA-LD-R-O KSA-LD típusú zsiliptolózárak egy sokkal költséghatékonyabb megoldásként kisebb és kevésbé nagy igénybevételű alkalmazásokhoz lettek kifejlesztve. Alkalmazási terület főleg az út és víziközmű építési szektor. A KSA-LD zsiliptolózárak kifejlesztése mögötti elvek: - Ultrakönnyű, mégis tartós - Költséghatékonyság - Egyszerű beszerelés - Könnyű szállítás A KSA-LD típusok egyedülálló fejlesztések, amelyek moduláris részeket tartalmaznak, így kompakt, megfelelő zsiliptolózárak elérhetőek jó áron. A kompakt keret-nélküli kialakítás csökkenti a szállítási költségeket, a beszerelési időt és energiát, valamint a termék kevésbé van kitéve a rongálásnak. A névleges víznyomás 0,3 bar. The KSA-LD has been developed as a more cost effective solution for smaller, less demanding applications. The KSA- LD is, in particular, suitable for use in the soil, road and water construction sector. Principles behind the development of this penstock: - Lightweight yet durable - Cost effectiveness - Simplicity of installation - Ease of transportation The KSA-LD is a unique concept using modular parts, allowing us to manufacture a compact, sleek penstock for an attractive price. The compact frameless design reduces transport costs, reduces installation time and effort, and also makes the product less prone to vandalism. The nominal water pressure is 3 Der Absperrschieber KSA-LD wird standardmäßig beidseitig sperrend für 3 mws ausgeführt und ist insbesondere zum Einsatz im Tief-, Straßen- und Wasserbau geeignet. Die Ausgangspunkte für die Entwicklung dieses Absperrschiebers waren die Verwendung nachhaltiger Werkstoffe, Kosteneffektivität und Montagefreundlichkeit. Mithilfe modernster Entwurfs- und Berechnungsprogramme konnte mit diesen Rahmenbedingungen ein neuer Absperrschieber konstruiert werden, der hauptsächlich aus nichtrostendem Stahl besteht. Die sorgfältig gewählten Werkstoffstärken sind so gering wie möglich, ohne die Betriebssicherheit zu beeinträchtigen. Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316 (WSt ) Anyacsavar / Nut / Gewindeblock Poliacetál / Polyacetal Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Vegyi horgonycsvarok, rozsdamentes acél - az egységcsomag része Fixing kit Chemical anchors and bolts, stainless steel Grade 316, included Befestigungsmaterial Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Megjegyzések Üzemi nyomás 0,3 bar, kör keresztmetszetű nyílás, 2 oldali tömítés Comment Anmerkung Operational pressure 3 MwC, round opening standard. 2 Sides sealing Betriebsdruck doppelt stauend Standard 3 mws Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-25

46 Zsiliptolózárak Wall penstock Sperrschieber Nem emelkedő orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar Penstock 5-8 MwC, round, non rising spindle Gewindeschieber, rund, 5-8 mws, nicht steigender Spindel KSA-MD-R-O KSA-R-0 DN 800 KSA-R-0 DN 900 & 1000 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-26

47 Zsiliptolózárak Wall penstock Sperrschieber Nem emelkedő orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar Penstock 5-8 MwC, round, non rising spindle Gewindeschieber, rund, 5-8 mws, nicht steigender Spindel KSA-MD-R-O Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht KSA MD-R-0 DN 800 KSA-MD-R-0 DN 800 KSA-MD-R-0 DN 800 KSA-MD-R-0 DN 900 & 1000 Félhold alakú csatlakozás Half moon terminal Halbmondanschluss Ø25/8 csatlakozás Ø25/8 terminal Ø26/8 Anschluss a - OLG csapágy tartozék a - OLG bearing fixture a - OLG Lagerhalterung b - Csatlakozás b - Terminal b - Anschlußstelle c - Felső rész c - Top member c - Brücke d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Védő cső i - Protection tube i - Protectionsrohr j - Csúszótányér j - Sliding plate j - Schieberplatte Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-27

48 Zsiliptolózárak Wall penstock Sperrschieber Nem emelkedő orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar Penstock 5-8 MwC, round, non rising spindle Gewindeschieber, rund, 5-8 mws, nicht steigender Spindel KSA-MD-R-O Szivárgás Leakage rate Leckrate BS7775 (Ellenálló / resilient) DIN KSA MD Nyomás L/min¹ L/min¹ Nyomás L/min¹ L/min¹ L/min¹ L/min¹ 100mm mm 8 0,3 0,5 400mm mm 5 0,3 0,5 Mért értékek (L/min¹/m¹) 8 1,1 1,1 1,2-3,0 1,2-3,0 5 0,7 0,7 1,2-3,0 1,2-3,0 Előírt értékek (L/min¹/m¹) Adatok (mm) Data Daten KWT item nr DN ID Ø A A1 A2 B E F G H 211Z0100 DN Z0125 DN Z0150 DN Z0200 DN Z0250 DN Z0300 DN Z0400 DN Z0500 DN Z0600 DN Z0700 DN Z0800 DN Z0900 DN Z1000 DN DN DN < >8 DN < >8 DN < >8 DN < >8 DN < >8 DN >8 DN >8 DN >8 DN DN DN DN DN Z KSA-MD-R-O DN Opcionálisan: ROBU tokos karmantyú Optional ROBU sleeve ROBU Muffe mit Dichtung als Option STMF Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-28

49 Zsiliptolózárak Wall penstock Sperrschieber Nem emelkedő orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar Penstock 5-8 MwC, round, non rising spindle Gewindeschieber, rund, 5-8 mws, nicht steigender KSA-MD-R-O A KSA-MD zsiliptolózárak egyedülálló, kipróbált és letesztelt típusok, amelyeket az évek során fejlesztettek ki. Rozsdamentes acéllal megerősített HDPE-ből készülnek, amelyek -50 C-tól +80 C-ig alkalmazhatóak. A zsiliptolózárak alacsony forgatónyomatékú függőlegesen elmozduló mozgatható tányér által zárják le a kör keresztmetszű nyílást úgy, hogy a HDPE sínek a rozsdamentes acél keretben mozognak. 0,5 és 0,8 bar víznyo más köz ötti üze mállapo t biztosítható a mozgatható tányérban elhelyezett EPDM fésűs tömítés sefgítségével. Alapvetően a zsilipek nem emelkedő orsós típusúak, de igény esetén emelkedő orsóval is elérhetőek. DN1000 átmérőig a KSA zsilipek raktárról elérhetőek. The KSA-MD is a unique, tried and tested fabricated penstock model that has been improved several times over the years. It is essentially based on stainless steel reinforced HDPE specified at 50 to +80 C. The penstock consists of a low torque vertical sliding plate that closes a round opening, moving within a stainless steel frame with HDPE guides. In seating conditions, water tightness is rated at medium range, from 5 8 MwC, and is achieved by using an EPDM lip seal positioned in the sliding plate. Standard, the spindle is non-rising, but rising spindle is available on request. KSA MD DN1000 is a stock item. In der Standardausführung ist der Absperrschieber KSA-MD beidseitig sperrend. Er besteht aus einer senkrecht verschiebbaren Kunststoff-Schieberplatte, die eine runde Öffnung verschließt. Für die standardmäßig auf 5 8 mws ausgelegte Dichtung wird eine EPDM Lippendichtung verwendet. Diese wird in der Schieberplatte angebracht, die beidseitig als Sperre gegen den Wasserdruck wirkt. Dieser Absperrschieber wird standardmäßig mit nicht steigender Spindel ausgeführt, ist aber auf Anfrage auch mit steigender Spindel lieferbar. Der KSA- MD DN1000 ist aus Vorrat lieferbar. Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte Mozgatható tányér / Moving plate / Schiebeplatte HDPE / PEHD HDPE / PEHD Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Anyacsavar / Nut / Gewindeblock Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Poliacetál / Polyacetal EPDM Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Chemical anchors and bolts, stainless steel Grade 316, included Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Működési nyomás 0,5 és 0,8 bar között, kör keresztmetszetű nyílás, magasabb nyomás és nagyobb kivitel igény esetén elérhető Operational pressure 5-8 MwC and round opening standard; higher pressures and larger dimensions on request Anmerkung Standardmäßig für 5 8 mws und mit runder Öffnung, höhere Belastbarkeit und abweichende Ausführungen auf Anfrage Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-29

50 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, PVC csatlakozáshoz Penstock 5-8 MwC, spindle, round, PVC connector Gewindeschieber, rund, 5-8 mws, PVC Rohrverbindung, Spindel KSA-MD-R-P Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-30

51 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, PVC csatlakozáshoz Penstock 5-8 MwC, spindle, round, PVC connector Gewindeschieber, rund, 5-8 mws, PVC Rohrverbindung, Spindel KSA-MD-R-P Eölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Csapágy a - Bearing a - Lager b - Félhold alakú csatlakozó b - Half moon connector b - Halbmond Bedienung c - Felső rész c - Top member c - Brücke d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Védő cső i - Protection tube i - Protectionsrohr j - Csúszótányér j - Sliding plate j - Schieberplatte k- PVC-csatlakozó cső k- PVC-connecting pipe k- PVC-Verbindung Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-31

52 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, PVC csatlakozáshoz Penstock 5-8 MwC, spindle, round, PVC connector Gewindeschieber, rund, 5-8 mws, PVC Rohrverbindung, Spindel KSA-MD-R-P 2 1 Adatok (mm) Data Daten KWT item nr DN Ø OD A A1 A2 B C E F G H 212Z0100 DN Z0125 DN Z0150 DN Z0200 DN Z0250 DN Z0300 DN Z0400 DN Z0500 DN Z0600 DN DN DN <10 16 SDR33 DN <10 17 SDR33 DN <10 20 SDR33 DN <10 24 SDR33 DN <10 29 SDR33 DN SDR33 DN SDR33 DN SDR33 DN SDR41 Szivárgás Leakage rate Leckrate KSA-MD-R-P Mért értékek Nyomás L/min¹ L/min¹ 100mm mm 0,8 bar 0,3 0,5 400mm mm 0,6 bar 0,3 0,5 900mm mm 0,5 bar 0,3 0, Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-32

53 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, PVC csatlakozáshoz Penstock 5-8 MwC, spindle, round, PVC connector Gewindeschieber, rund, 5-8 mws, PVC Rohrverbindung, Spindel KSA-MD-R-P A KSA-MD zsiliptolózárak egyedülálló, kipróbált és letesztelt típusok, amelyeket az évek során fejlesztettek ki. Rozsdamentes acéllal megerősített HDPE-ből készülnek - 50 C-tól +80 C-ig alkalmazhatóak. A zsiliptolózárak alacsony forgatónyomatékú függőlegesen elmozduló mozgatható tányérral zárják le a kör keresztmetszű nyílást úgy, hogy a HDPE sínek a rozsdamentes acél keretben mozognak. A < DN500 egységek esetében 0,5 és 0,8 bar víznyomás közötti üzemállapot biztosítható a csúszó tányérban elhelyezett EPDM fésűs tömítés segítségével. Alapvetően a zsilipek nem emelkedő orsós típusúak, de igény esetén emelkedő orsóval is elérhetőek. Ezek a legújabb fejlesztésű zsilipek a hagyományos öntvény és a repedésre hajlamos műanyagok nélkül készülnek. A KSA-R-P típusok PVC csatlakozással van elaklátva. A KHSA-R-P zsilipek gyártása rendelésre történik. The KSA-MD is a unique, tried and tested fabricated penstock model that has been improved several times over. It is essentially based on stainless steel reinforced HDPE specified at 50 to +80 C. The penstock consists of a low torque vertical sliding plate that closes a round opening, moving within a stainless steel frame with HDPE guides. For units < DN500, water tightness is rated at medium range, from 5-8 MwC, and is achieved by using an EPDM lip seal positioned in the sliding plate. The spindle is non-rising, however rising spindle is available on request. This gate is state-of-the-art and does away with heavy conventional cast iron or even capillary-prone fibre reinforced plastic gates. The KSA-R-P is supplied with a connection for PVC pipes. KSA-R-P is Der Absperrschieber KSA-MD wird bis DN500 standardmäßig beidseitig sperrend für 5 8 mws gefertigt. Er besteht aus einer senkrecht verschiebbaren Schieberplatte, die eine runde Öffnung verschließt. Für die Dichtung wird eine EPDM Lippendichtung verwendet. Diese wird in der Schieberplatte angebracht, die beidseitig als Sperre gegen den Wasserdruck wirkt. Dieser Absperrschieber wird standardmäßig mit nicht steigender Spindel ausgeführt, ist aber auf Anfrage auch mit steigender Spindel lieferbar. Der KSA-R-P wird mit einem Adapter für PVC-Rohre versehen. Dieser Schieber wird auf Anfrage angefertigt. Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte HDPE / PEHD Mozgatható tányér / Moving plate / Schiebeplatte HDPE / PEHD Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316 (WSt ) Anyacsavar / Nut / Gewindeblock Poliacetál / Polyacetal Tömítés / Seal / Dichtung EPDM Csatlakozó készlet EPDM karmantyú és rozsdamentes acélcsavarok - nem része az egységcsomagnak Fixing kit EPDM sleeve and stainless steel clamps; not included Befestigungsmaterial Megjegyzések Comment Anmerkung EPDM-Steckmuffe mit Spannbügeln aus nichtrostendem Stahl, nicht enthalten Működési nyomás 0,5-0,8 bar, kör keresztmetszetű nyílás, magasabb nyomás és nagyobb kivitel igénye esetén is elérhető Operational pressure 5-8 MwC and round opening standard; higher pressures and larger dimensions on request Standardmäßig für 5 8 mws und mit runder Öffnung, höhere Belastbarkeit und abweichende Ausführungen auf Anfrage Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-33

54 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, kúpos cső-csatlakozással Penstock 5-8 MwC, spindle, round, conical tube Gewindeschieber, rund, 5-8 mws, konische Verbindung KSA-MD-R-BS Eölnézet Front view Vorderansicht a - Csapágy a - Bearing a - Lager b - Félhold alakú csatlakozó b - Half moon connector b - Halbmond Bedienung c - Felső rész c - Top member c - Brücke d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Védő cső i - Protection tube i - Protectionsrohr j - Csúszótányér j - Sliding plate j - Schieberplatte k- Kúpos cső k- Conical tube k- Konische Verbindung Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-34

55 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, kúpos cső-csatlakozással Penstock 5-8 MwC, spindle, round, conical tube Gewindeschieber, rund, 5-8 mws, konische Verbindung KSA-MD-R-BS 2 1 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-35

56 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, kúpos cső-csatlakozással Penstock 5-8 MwC, spindle, round, conical tube Gewindeschieber, rund, 5-8 mws, konische Verbindung KSA-MD-R-BS 2 1 Szivárgás Leakage rate Leckrate KSA-MDR-BS Mért értékek Nyomás L/min¹ L/min¹ 100mm mm 8 0,3 0,5 400mm mm 6 0,3 0,5 900mm mm 5 0,3 0,5 Adatok (mm) Data Daten DN Oldalnézet Side view Seitenansicht DN <10 30 DN DN DN DN DN DN DN DN Cikkszám DN Ø A A1 A2 B C E F G H M 213Z0250 DN Z0300 DN Z0400 DN Z0500 DN Z0600 DN Z0700 DN Z0800 DN Z0900 DN Z1000 DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-36

57 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, kúpos cső-csatlakozással Penstock 5-8 MwC, spindle, round, conical tube KSA-MD-R-BS A KSA-MD egy egyedülálló, kipróbált és letesztelt zsilip modell, amelyet már számos alkalommal fejlesztettek tovább. Alapvetően a rozsdamentes acéllal megerősített HDPE az alapja, amely -50 és +80 C között tökéletesen működik. A zsilip egy alacsony nyomatékú függőleges csúszó tányér, amely egy kör alakú nyílást zár le, a HDPE szerkezetű rozsdamentes acél kereten belül mozogva. A < DN800 egységeknél a víznyomás közepes szintre 0,5-0,8 bar nyomásra van beállítva, és ezt a csúszó tányérban elhelyezett EPDM tömítő biztosítja. Az orsó nem emelkedő, ugyanakkor emelkedős kivitel is elérhető igény esetén. Ez a zsilipkapu modern tervezésű, feleslegessé téve a hagyományos vasbeton vagy megerősített műanyag kapuk használatát. A KSA-MD-R-BS egy kúp csatlakozással van ellátva betoncsövekhez vagy bordázott acél csövekhez. A KSA-R- BS-t kérésre gyártjuk. The KSA-MD is a unique, tried and tested fabricated penstock model that has been improved several times over. It is essentially based on stainless steel reinforced HDPE specified at 50 to +80 C. The penstock consists of a low torque vertical sliding plate that closes a round opening, moving within a stainless steel frame with HDPE guides. For units < DN800, water tightness is rated at medium range, from 5-8 MwC, and is achieved by using an EPDM lip seal positioned in the sliding plate. The spindle is non-rising, however rising spindle is available on request. This gate is stateof-the-art and does away with heavy conventional cast iron or even capillaryprone fibre reinforced plastic gates. The KSA-MD-R-BS is supplied with a conical connection for concrete pipes or CMP like Hel-Cor. KSA-R-BS is manufactured on request. Der Absperrschieber KSA-MD wird bis DN800 standardmäßig beidseitig sperrend für 5 8 mws gefertigt. Er besteht aus einer senkrecht verschiebbaren Schieberplatte, die eine runde Öffnung verschließt. Für die Dichtung wird eine EPDM Lippendichtung verwendet. Diese wird in der Schieberplatte angebracht, die beidseitig als Sperre gegen den Wasserdruck wirkt. Dieser Absperrschieber wird standardmäßig mit nicht steigender Spindel ausgeführt, ist aber auf Anfrage auch mit steigender Spindel lieferbar. Der KSA-MD-R- BS wird mit einem konischen Adapter für Beton/Spiwellrohre versehen. Der KSA-R-BS wird auf Anfrage angefertigt. Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte Mozgatható tányér / Moving plate / Schiebeplatte HDPE / PEHD HDPE / PEHD Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316 (WSt ) Anyacsavar / Nut / Gewindeblock Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung Poliacetál / Polyacetal EPDM Kúp csatlakozó behelyezése a fali csőbe, kiegészítő csavarok és anyák - nem része az egységcsomagnak Insertion of conical connection into wall pipe; bolts and nuts not included Durch Andrücken des konischen Adapters, Anker nicht enthalten Működési nyomás 0,5-0,8 bar, kör keresztmetszetű nyílás, magasabb nyomás és nagyobb kivitel igénye esetén is elérhető Operational pressure 5-8 MwC and round opening standard; higher pressures and larger dimensions on request Standardmäßig für 5 8 mws und mit runder Öffnung, höhere Belastbarkeit und abweichende Ausführungen auf Anfrage Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-37

58 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, karimás csatlakozóval Penstock 5-8 MwC, spindle, round, flange connection Gewindeschieber, rund, 5-8 mws, Verbindungsflansch KSA-MD-R-F Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-38

59 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, karimás csatlakozóval Penstock 5-8 MwC, spindle, round, flange connection Gewindeschieber, rund, 5-8 mws, Verbindungsflansch KSA-MD-R-F Eölnézet Front view Vorderansicht a - Csapágy a - Bearing a - Lager b - Félhold alakú csatlakozó b - Half moon connector b - Halbmond Bedienung c - Felső rész c - Top member c - Brücke d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Védő cső i - Protection tube i - Protectionsrohr j - Csúszótányér j - Sliding plate j - Schieberplatte k - Karimás cső k - Flanged tube k - Flanschenrohr m - Karima m - Flange m - Krempe Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-39

60 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, karimás csatlakozóval Penstock 5-8 MwC, spindle, round, flange connection Gewindeschieber, rund, 5-8 mws, Verbindungsflansch KSA-MD-R-F 2 1 Oldalnézet Side view Seitenansicht DN DN < M16 DN < M16 DN < M20 DN < M20 DN < M20 DN M20 DN M24 DN M24 DN M27 DN M27 DN M30 Szivárgás Leakage rate Leckrate KSA-MD-R-F Mért értékek Nyomás L/min¹ L/min¹ 100mm mm 0,8 bar 0,3 0,5 400mm mm 0,6 bar 0,3 0,5 900mm mm 0,5 bar 0,3 0,5 PN16 igény esetén elérhető PN16 available on request Adatok (mm) Data Daten Cikkszám DN Ø NW A A1 A2 B C E F G H J PN10 K 214Z0100 DN Z0125 DN Z0150 DN Z0200 DN Z0250 DN Z0300 DN Z0400 DN Z0500 DN Z0600 DN Z0700 DN Z0800 DN Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-40

61 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör keresztmetszetű zsiliptolózár, 0,5-0,8 bar, karimás csatlakozóval Penstock 5-8 MwC, spindle, round, flange connection KSA-MD-R-F A KSA-MD egy egyedülálló, kipróbált és letesztelt zsilip modell, amelyet már számos alkalommal fejlesztettek tovább. Alapvetően a rozsdamentes acéllal megerősített HDPE az alapja, amely -50 és +80 C között tökéletesen működik. A zsilip egy alacsony nyomatékú függőleges csúszó tányér, amely egy kör alakú nyílást zár le, a HDPE szerkezetű rozsdamentes acél kereten belül mozogva. A < DN800 egységeknél a víznyomás közepes szintre 0,5-0,8 bar nyomásra van beállítva, és ezt a csúszó tányérban elhelyezett EPDM tömítő biztosítja. Az orsó nem emelkedő, ugyanakkor emelkedős kivitel is elérhető igény esetén. Ez a zsilipkapu modern tervezés, feleslegessé téve a hagyományos vasbeton vagy megerősített műanyag kapuk használatát. A KSA-MD-R-F karima csatlakozással (PN10 vagy PN16) van ellátva, és igény esetén kérhető. The KSA-MD is a unique, tried and tested fabricated penstock model that has been improved several times over. It is essentially based on stainless steel reinforced HDPE specified at 50 to +80 C. The penstock consists of a low torque vertical sliding plate that closes a round opening, moving within a stainless steel frame with HDPE guides. For units < DN800, water tightness is rated at medium range, from 5-8 MwC, and is achieved by using an EPDM lip seal positioned in the sliding plate. The spindle is non-rising, however rising spindle is available on request. This gate is state-of-the-art and does away with heavy conventional cast iron or even capillaryprone fibre reinforced plastic gates. The KSA-MD-R-F is supplied with a flange (PN10 or PN16)connection and is fabricated on request. Der Absperrschieber KSA-MD wird bis DN800 standardmäßig beidseitig sperrend für 5 8 mws gefertigt. Er besteht aus einer senkrecht verschiebbaren Schieberplatte, die eine runde Öffnung verschließt. Für die Dichtung wird eine EPDM Lippendichtung verwendet. Diese wird in der Schieberplatte angebracht, die beidseitig als Sperre gegen den Wasserdruck wirkt. Dieser Absperrschieber wird standardmäßig mit nicht steigender Spindel ausgeführt, ist aber auf Anfrage auch mit steigender Spindel lieferbar. Der KSA-MD-R-F wird mit einem Flansch PN10 oder PN16 versehen. Der KSA-R-F wird auf Anfrage angefertigt. Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte Mozgatható tányér / Moving plate / Schiebeplatte HDPE / PEHD HDPE / PEHD Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316 (WSt ) Anyacsavar / Nut / Gewindeblock Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung Poliacetál / Polyacetal EPDM Karimánál, csavarok és anyák - nem része az egységcsomagnak By flange; bolts and nuts not included Mittels eines Flansches, Schrauben, Muttern und Dichtung nicht enthalten. Működési nyomás 0,5-0,8 bar, kör keresztmetszetű nyílás, magasabb nyomás és nagyobb kivitel igénye esetén is elérhető Operational pressure 5-8 MwC and round opening standard; higher pressures and larger dimensions on request Standardmäßig für 5 8 mws und mit runder Öffnung, höhere Belastbarkeit und abweichende Ausführungen auf Anfrage Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-41

62 Zsiliptolózárak Wall penstock Sperrschieber Orsós, négyszög vagy téglalap keresztmetszetű zsiliptolózár, 0,5-0,8 bar Penstock 5-8 MwC, spindle, square or rectangular Gewindeschieber, 5-8mWs, vier- oder rechteckig, aufbau KSA-MD-RH-O Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-42

63 Zsiliptolózárak Wall penstock Sperrschieber Orsós, négyszög vagy téglalap keresztmetszetű zsiliptolózár, 0,5-0,8 bar Penstock 5-8 MwC, spindle, square or rectangular Gewindeschieber, 5-8mWs, vier- oder rechteckig, aufbau KSA-MD-RH-O KSA-MD-RH-O < 800 KSA-MD-RH-O > 800 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-43

64 Zsiliptolózárak Wall penstock Sperrschieber Orsós, négyszög vagy téglalap keresztmetszetű zsiliptolózár, 0,5-0,8 bar Penstock 5-8 MwC, spindle, square or rectangular Gewindeschieber, 5-8mWs, vier- oder rechteckig, aufbau KSA-MD-RH-O 2 1 Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Csapágy a - Bearing a - Lager b - Félhold alakú csatlakozó b - Half moon connector b - Halbmond Bedienung c - Felső rész c - Top member c - Brücke d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Védő cső i - Protection tube i - Protectionsrohr j - Csúszótányér j - Sliding plate j - Schieberplatte k - Emelőfül k - Lifting hooks k - Hebehacken 11 4 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-44

65 Zsiliptolózárak Wall penstock Sperrschieber Orsós, négyszög vagy téglalap keresztmetszetű zsiliptolózár, 0,5-0,8 bar Penstock 5-8 MwC, spindle, square or rectangular Gewindeschieber, 5-8mWs, vier- oder rechteckig, aufbau A KSA-MD zsiliptolózárak egyedülálló, kipróbált és letesztelt típusok, amelyeket az évek során fejlesztettek ki. Rozsdamentes acéllal megerősített HDPE-ből készülnek, a m e l y e k - 50 C-tól C - i g alkalmazhatóak. A zsiliptolózárak alacsony forgatónyomatékú függőlegesen elmozduló mozgatható tányérral zárják le a kör keresztmetszű nyílást úgy, hogy a HDPE sínek a rozsdamentes acél keretben mozognak. 0,5 és 0,8 bar víznyomás közötti üzemállapot biztosítható a mozgatható tányérban elhelyezett EPDM fésűs tömítés segítségével. Alapvetően a zsilipek nem emelkedő orsós típusúak, de igény esetén emelkedő orsóval is elérhetőek. Ezek a legújabb fejlesztésű zsilipek a hagyományos öntvény és a repedésre hajlamos műanyagok nélkül készülnek. A KSA-MD-RH-O típusokat a specifikációknak megfelelően négyzet vagy téglalap keresztmetszetüre tudjuk gyártani. Raktárról nem elérhetőek. KSA-MD-RH-O The KSA-MD is a unique, tried and tested fabricated penstock model that has been improved several times over. It is essentially based on stainless steel reinforced HDPE specified at 50 to +80 C. The penstock consists of a low torque vertical sliding plate that closes a round opening, moving within a stainless steel frame with HDPE guides. Water tightness is rated at medium range, from 5-8 MwC, and is achieved by using an EPDM lip seal positioned in the sliding plate. The spindle is non-rising, however rising spindle is available on request. This gate is state-of-theart and does away with heavy conventional cast iron or even capillary-prone fibre reinforced plastic gates. KSA-MD-RH-O is either square or rectangular in shape and fabricated according to specification. This is not a stock item. Szivárgás Leakage rate Leckrate KSA-MD-RH-O Mért értékek Der Absperrschieber KSA-MD wird standardmäßig beidseitig sperrend für 5 8 mws gefertigt. Er besteht aus einer senkrecht verschiebbaren Schieberplatte, die eine rechteckige Öffnung verschließt. Für die Dichtung wird eine EPDM Lippendichtung verwendet. Diese wird in der Schieberplatte angebracht, die beidseitig als Sperre gegen den Wasserdruck wirkt. Dieser Absperrschieber wird standardmäßig mit nicht steigender Spindel ausgeführt, ist aber auf Anfrage auch mit steigender Spindel lieferbar. Der KSA-MD-RH-O wird auf Anfrage angefertigt. Nyomás L/min¹ L/min¹ Anyagjellemzők Material specification Material 100mm mm 8 0,3 0,5 400mm mm 6 0,3 0,5 900mm mm 5 0,3 0,5 Hátlap / Back plate / Wandplatte Mozgatható tányér / Moving plate / Schiebeplatte HDPE / PEHD HDPE / PEHD Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316 (WSt ) Anyacsavar / Nut / Gewindeblock Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung Poliacetál / Polyacetal EPDM Karimánál, csavarok és anyák - nem része az egységcsomagnak By flange; bolts and nuts not included Mittels eines Flansches, Schrauben, Muttern und Dichtung nicht enthalten. Működési nyomás 0,5-0,8 bar között, kör keresztmetszetű nyílás, magasabb nyomás és nagyobb kivitel igénye esetén is elérhető Operational pressure 5-8 MwC and round opening standard; higher pressures and larger dimensions on request Standardmäßig für 5 8 mws und mit runder Öffnung, höhere Belastbarkeit und abweichende Ausführungen auf Anfrage Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-45

66 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós kör, négyzet és téglalap keresztmetszetű zsiliptolózárak Penstock rising spindle, round, square or rectangular Gewindeschieber steigender Spindel, rund, viereckig oder rechteckig, aufbau KSA-MD-RVS Section Kör, négyzet vagy téglalap keresztmetszet Round, square or rectangular 11 4 Rund, viereckig oder rechteckig Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-46

67 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós kör, négyzet és téglalap keresztmetszetű zsiliptolózárak Penstock rising spindle, round, square or rectangular Gewindeschieber steigender Spindel, rund, viereckig oder rechteckig, aufbau KSA-MD-RVS 800 x 800 Adatok (0,5 b ar) Data (5 MwC) Daten (5 mws) N1 x N2 100 x < x < x < x < x < x x x x x x Kiegészítők (9. fejezet) Fitting and operation accessories (section 9) Bedienung- u. Montagenzubehör (Teil 9) Opcionálisan: nem-emelkedő orsós Option: non-rising spindle Option: nicht steigender Spindel Z Szivárgás Leakage rate Leckrate AWWA 560 / BS 7775 DIN L/min¹ L/min¹ L/min¹ L/min¹ L/min¹ L/min¹ KSA-MD-RVS Nyomás MwC 100mm mm 0,5-1 bar 0,3 0,5 Mért értékek (L/min¹/m¹) ,6 0,6 1,2-3,0 1,2-3,0 Előírt értékek (L/min¹/m¹) Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-47

68 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós kör, négyzet és téglalap keresztmetszetű zsiliptolózárak Penstock, rising spindle, round, square or rectangular Gewindeschieber, steigender Spindel, rund, viereckig oder rechteckig, aufbau KSA-MD-RVS 800 x 800 Előlnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht c - Felső rész c - Top member c - Brücke 11 4 e - Tömítés e - Seal e - Gummidichtung f - Csatlakozó f - Extension connector f - Anschluss g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Védő cső i - Protection tube i - Schutzrohr k - Emelőfülek k - Lifting hooks k - Hebehacken Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-48

69 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós kör, négyzet és téglalap keresztmetszetű zsiliptolózárak Penstock, rising spindle, round, square or rectangular Gewindeschieber, steigender Spindel, rund, viereckig oder rechteckig, aufbau KSA-MD-RVS > 800 x 800 Adatok (0,5 b ar) Data (5 MwC) Daten (5 mws) N1 x N2 900 x x x x x x Igény esetén nagyobb méretekben is elérhetőek Larger sizes available on request Größere Maße auf Anfrage Kiegészítők (9. fejezet) Fitting and operation accessories (section 9) Bedienung- u. Montagenzubehör (Teil 9) Z Opcionálisan: nem-emelkedő orsós Option: non-rising spindle Option: nicht steigender Spindel KSA-MD-RVS Mért értékek Szivárgás Leakage rate Leckrate Nyomás L/min¹ L/min 900mm mm 0,5-1 bar 0,3 0,5 ¹ Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-49

70 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós kör, négyzet és téglalap keresztmetszetű zsiliptolózárak Penstock rising spindle, round, square or rectangular Gewindeschieber, steigender Spindel, rund, viereckig oder rechteckig, aufbau KSA-MD-RVS > 800 x 800 Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht c - Felső rész c - Top member c - Brücke e - Tömítés e - Seal e - Gummidichtung f - Csatlakozó f - Extension connector f - Anschluss g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Védő cső i - Protection tube i - Schutzrohr k - Emelőfülek k - Lifting hooks k - Hebehacken 11 4 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-50

71 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós kör, négyzet és téglalap keresztmetszetű zsiliptolózárak Penstock rising spindle, round, square or rectangular Gewindeschieber, steigender Spindel, rund, viereckig oder rechteckig, aufbau KSA-MD-RVS A KSA-MD-RVS a KWT korábbi KSA- MD sorozatából lett tovább fejlesztve, amely egyesíti a KSA sorozat minden előnyét rozsdamentes acél kiviteleben. A z s iliptolózár f ö b b r é s z e i a rozsdamentes acél keret és a mozgatható tányér, amely kör, négyzet vagy téglalap keresztmetszetű nyílást zárhatnak el, illetve HDPE hátlap. A m o z g a t h a t ó t á n y é r E P D M peremtömítéssel biztosíztja a zárást. A szivárgás a DIN és a BS 7775 szabványok által előírtaknak megfelelő mértékű. Alaptípus falra szerelhető, amely tartalmaz egy emelkedő orsót egy polikarbonát védőcsővel. A zsilipek nem emelkedő orsós kivitelben is elérhetőek. A KSA-MD-RVS zsilipeket az ügyfél igényeinek megfelelően gyártjuk, ezért azok nem raktári termékek. The KSA-MD-RVS has been derived from KWT's standard KSA-MD series, thus benefitting of KSA s many features in a stainless steel design. The mid-range (5- ±10 MwC) penstock consists of a 316L frame, HDPE guides and a stainless steel 316L vertically positioned sliding door that closes a round, square or rectangular opening. The EPDM lip seal is positioned in the sliding plate. Its leakage rate is specified against DIN and BS Its standard design is wall mounted and includes a rising spindle with a Polycarbonate protection tube (product group 291). A non rising spindle version is also available (productgroup 281). The KSA-MD-RVS penstock will be engineered against client's specifica- Der von der KSA-MD-Serie abgeleitete Entwurf des KSA-MD-RVS hat sich in der Praxis bewährt. Dieser Absperrschieber aus nichtrostendem Stahl deckt den mittleren Druckbereich (5 - ±10 mws) ab und bietet eine Leckdichtheit konform DIN und BS Die Lippendichtung wurde in die senkrecht schließende Frontplatte verarbeitet, die sowohl runde, quadratische als auch rechteckige Öffnungen abdichtet. Diese Gewindeschieber ist standardmäßig mit einer steigenden Spindel mit PC-Schutzrohr ausgestattet (Produktgruppe 291), ist aber auch mit nicht steigender Spindel lieferbar (Produktgruppe 281). Aufgrund des spezifischen Entwurfs ist der KSA-MD -RVS nicht aus Vorrat lieferbar. Anyagjellemzők Matrerial specification Material Hátlap / Back plate / Wandplatte HDPE Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél /Stainless Steel /Edelstahl 316L (WSt ) vagy/or 304 (WSt ) Keret / Frame / Rahmen Rozsdamentes acél /Stainless Steel /Edelstahl 316L (WSt ) vagy/or 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél /Stainless Steel /Edelstahl 316 (WSt ) Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések EPDM Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Chemical anchors and bolts, stainless steel Grade 316, included Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Üzemi nyomás 0,5-1 barr és emelkedő orsós, igény esetén magasabb nyomás és nagyobb méretek elérhetőek Comment Anmerkung Operational pressure 5-10 MwC and rising spindle standard; higher pressures and larger dimensions on request Standardmäßig für 5 10mWS, höhere Belastbarkeit und abweichende Ausführungen auf Anfrage Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-51

72 Zsiliptolózárak Wall penstock Sperrschieber Négyszög keresztmeszetű orsós zsiliptolózárak 0,7 bar nyomásra Regulating penstock 7 MwC, spindle, square, flush invert Regelbarer Gewindeschieber,7 mws, viereckig, flush invert KSA-RQ Megjegyzés: A kiadvány kiadásával egy időben a KSA-RQ termékeket optimalizálják, ezért az itt megadott adatok a későbbiekben változhatnak Remark: upon release of this publication, KSA-RQ is being optimised; data may be subject to change. Hinweis: Zum Zeitpunkt der Veröffentlichung dieser Druckschrift wird KSA - RQ optimiert; die Daten können sich ändern. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-52

73 Zsiliptolózárak Wall penstock Sperrschieber Négyszög keresztmeszetű orsós zsiliptolózárak 0,7 bar nyomásra Regulating penstock 7 MwC, spindle, square, flush invert Regelbarer Gewindeschieber,7 mws, viereckig, flush invert KSA-RQ Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht Félhold alakú csatlakozó Half moon terminal Halbmondanschluss Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-53

74 Zsiliptolózárak Wall penstock Sperrschieber Négyszög keresztmeszetű orsós zsiliptolózárak 0,7 bar nyomásra Regulating penstock 7 MwC, spindle, square, flush invert Regelbarer Gewindeschieber,7 mws, viereckig, flush invert KSA-RQ 2 1 Tipizált méretek, más méretek kérésre Standard sizes; other sizes on request Standard Kombinationen; andere Kombinationen auf Wunsch verfügbar Cikkszám DN mm A B E 296Z0200 / 297Z x Z0300 / 297Z x Z0400 / 297Z x Z0500 / 297Z x Z0600 / 297Z x Z0700 / 297Z x Z0800 / 297Z x Z0900 / 297Z x Nr 297 = SS316L / Wst Nr 296 = SS304 / Wst a - Csapágyazás a - OLG bearing fixture a - OLG Lagerhalterung b - Négyzet keresztmetszetű csatlakozó b - Square connector b - Vierkant Bedienung c - Felső rész c - Top member c - Brücke d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung h - Megerősített bordázat h - Reinforcement rib h - Rippen i - Védőburkulat i - Protective casing i - Fingerhutrohr j - Csúszótányér j - Sliding plate j - Schieberplatte m - Emelő konzolok m - Mounting brackets m - Montagehalterung 11 4 Szivárgás Leakage rate Leckrate KSA RQ Nyomás L/min¹ L/min¹ MwC AWWA 560 / BS 7775 DIN L/min¹ L/min¹ L/min¹ L/min¹ 100mm mm 0,7 bar 0,3 0,5 Mért értékek (L/min¹/m¹) 7 0,6 0,6 1,2-3,0 1,2-3,0 Előírt értékek (L/min¹/m¹) Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-54

75 Zsiliptolózárak Wall penstock Sperrschieber Négyszög keresztmeszetű orsós zsiliptolózárak 0,7 bar nyomásra Regulating penstock 7 MwC, spindle, square, flush invert Regelbarer Gewindeschieber,7 mws, viereckig, flush invert KSA-RQ A KSA-RQ típusú tolózárak teljesen rozsdamentes acél csatorna zsilipek. A függőleges zsiliptányér egy négyzet keresztmetszetű nyílást zár le. Ez az egyedülálló tervezés lehetővé teszi, hogy az EPDM fésűs tömítés a keretbe legyen építve. Az orsós szerkezet nem emelkedő. Igény esetén emelkedő orsós is elérhető. Az alternatív nyersanyagok teszik alkalmazhatóvá a rendszert az ivóvízben és az aggresszívabb környezetben is. A külső fém konzolok csökkentik az emelés igényelte erőkifejtést és időt. A kereten és a mozgó tányéron speciális emelő pontok találhatóak. A KSA-RQ típusú zsiliptolózárakat az ügyfél kérésének megfelelően tervezzük, így raktáron nem elérhetőek. The KSA-RQ penstock is a mid-range full -stainless steel sliding gate. Its vertical sliding plate shuts off a square opening. This unique design allows the EPDM lip seal to be mounted in the frame. The spindle construction is non-rising. Upon request, a rising spindle is available. Alternative raw materials make deployment in drinking water or even highly aggressive media possible. The KSA-RQ is flush invert and its opening can be adjusted in infinite steps. External metal brackets reduce mounting effort and time. Special lifting points have been provided on the frame and moving plate. The KSA- RQ penstock will be engineered against Der 2010 eingeführte Gewindeschieber K S A - R Q w i r d k o m p l e t t a u s nichtrostendem Stahl gefertigt. Dieser senkrecht verschiebbare Schieber ist ein stufenloser Regelschieber und eignet sich daher zur Handbedienung m i t e i n e r Z a h n s t a n g e. D i e Standardöffnung ist quadratisch. Die Lippendichtung ist im Rahmen angebracht, was eine nutfreie Sohldichtung ermöglicht. Durch Verwendung alternativer Werkstoffe kann der Schieber zur Verwendung in T r in k w a s s e r u n d a g g r e s s i v e n Umgebungen geeignet gemacht werden. Die Montage erfolgt mühelos mittels externer Montagebügel und Hebepunkte, die sowohl auf dem Rahmen als an der Schieberplatte angebracht wurden. Der Schieber eignet sich in Bezug auf die Wasserdichtheit für den oberen Anyagjellemzők Matrerial specification Material Hátlap / Back plate / Wandplatte HDPE Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél /Stainless Steel /Edelstahl 316L (WSt ) vagy/or 304 (WSt ) Keret / Frame / Rahmen Rozsdamentes acél /Stainless Steel /Edelstahl 316L (WSt ) vagy/or 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél /Stainless Steel /Edelstahl 316 (WSt ) Anyacsavar / Nut / Gewindeblock Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung Bronz / bronze / bronze EPDM Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Chemical anchors and bolts, stainless steel Grade 316, included Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Üzemi nyomás 0,7 bar, és négyzet alakú nyílás, igény esetén magasabb nyomás és nagyobb méretek elérhetőek Operational pressure 7 MwC and square opening standard; higher pressures and larger dimensions on request Betriebsdruck doppelt stauend Standard 7 mws; höhere Druckbelastungen oder andere Abmessungen auf Anfrage. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-55

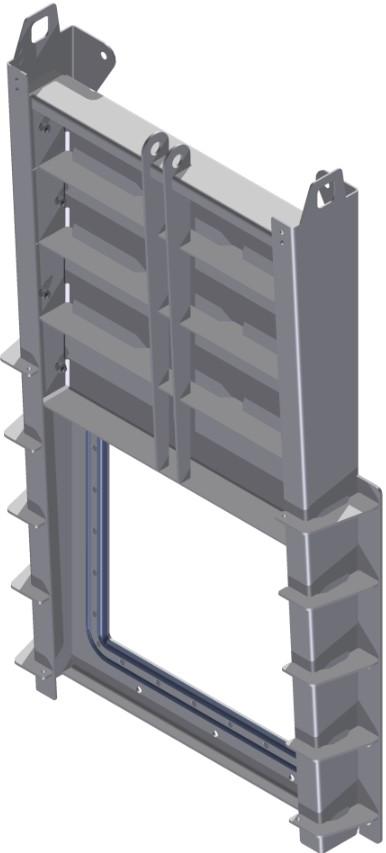

76 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós, négyzet keresztmetszetű beékelt zsiliptolózárak, 0,7 bar nyomás Wedged penstock 7 MwC, rising spindle, square Keilförmiger Gewindeschieber,7 mws, steigender Spindel, viereckig KWT INOX Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-56

77 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós, négyzet keresztmetszetű beékelt zsiliptolózárak, 0,7 bar nyomás Wedged penstock 7 MwC, rising spindle, square Keilförmiger Gewindeschieber,7 mws, steigender Spindel, viereckig KWT INOX4 Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht e - Tömítés e - Seal e - Gummidichtung f - Megerősítő bodázat f - Reinforcement ribs f - Rippen g - Hátlap g - Back plate g - Rahmen h - Megerősítő bordázat h - Reinforcement ribs h - Rippen j - Csúszótányér j - Sliding plate j - Schieberplatte Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-57

78 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós, négyzet keresztmetszetű beékelt zsiliptolózárak, 0,7 bar nyomás Wedged penstock 7 MwC, rising spindle, square Keilförmiger Gewindeschieber,7 mws, steigender Spindel, viereckig KWT INOX4 2 1 Tipizált méretek, más méretek igény esetén elérhető Standard sizes; other sizes on request Standard Kombinationen; andere Kombinationen auf Wunsch verfügbar Cikkszám DN mm A B E 204Z x Z x Z x Z x Z x Z x Z x Z x Z x Z x Z x Z x Z x A standard termék emelkedő orsós, nem emelkedő orsós igény esetén elérhető Rising spindle standard; non rising spindle on request Standard steigender Spindel; nicht-steigender Spindel auf Wunsch verfügbar Szivárgás Leakage rate Leckrate KWT INOX4 DT Nyomás L/min¹ L/min¹ Nyomás AWWA 560 / BS 7775 DIN L/min¹ L/min¹ L/min¹ L/min¹ 100mm mm 0,7 bar 0,1 0,3 Mért értékek (L/min¹/m¹) 0,7 bar 0,6 0,6 1,2-3,0 1,2-3,0 Előírt értékek (L/min¹/m¹) Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-58

79 Zsiliptolózárak Wall penstock Sperrschieber Emelkedő orsós, négyzet keresztmetszetű beékelt zsiliptolózárak, 0,7 bar nyomás Wedged penstock 7 MwC, rising spindle, square KWT INOX4 A KWT INOX4 típusú zsiliptolózárak teljesen rozsdamentes acélból készülnek. A sinek kemény poliacetálból készülnek. 3 -os zárószög tökéletes zárást biztosít. A függőleges csúszó tányér egy négyzet alakú nyílást zár le. Ez az egyedülálló tervezés lehetővé teszi, hogy az EPDM dupla P tömítést a gyártás közben vulkanizálják és a keretbe illesszék. Ennek eredményeképp tökéletes vízzárás érhető el. Az orsós szerkezet emelkedő. Igény esetén nem emelkedő típus is elérhető. Az egyszerűsített INOX4 zsiliptolózár nem igényel karbantartást, mivel a mozgó elemek nem igénylik azt. Ennek a kettős tömítőguminak köszönhetően csak egy horonymentes tömítés lehetséges, ha a betonban horony helyezkedik el. A külső fém konzolok lecsökkentik a szerelési időt és energiát. Különleges emelő pontok vannak a kereten és a mozgó tányéron kialakítva. Az INOX4 járatos méretekben elérhetőek raktárról. The KWT INOX4 penstock is a universal mid-range full-stainless steel wall mounted sliding gate; its frame slides are made from hard polyacetal. It is uniquely designed with one single wedge in 3. Its vertical sliding plate shuts off a square opening. This unique design allows the EPDM double P seal to be vulcanised in the factory and mounted onto the frame. As a result, a perfect water tightness is achieved. The spindle construction is rising. Upon request, a non-rising spindle is available. The simplified KWT INOX4 penstock is maintenance free as no moving parts are subjected to maintenance. Due to this double P seal, the INOX4 can only be used as flush invert when a groove in the concrete bottom is created. External metal brackets reduce mounting effort and time. Special lifting points have been provided on the frame and moving plate. The KWT INOX4 penstock is engineered for the higher mid-range water pressure and is available from stock in standard sizes. Der Entwurf des Absperrschiebers KWT INOX4 ist einzigartig, da sowohl die Schieberplatte als der Rahmen in einem Winkel von 3 aufgestellt werden, wodurch um die Öffnung herum ein perfekt schließender Keilverschluss für die Wandmontage entsteht. Der Schieber wird komplett aus nichtrostendem Stahl aufgebaut, wobei die Führungen aus hartem Polyacetal gefertigt sind. Die Standardöffnung ist quadratisch. Das spezielle Dichtgummi hat ein Doppel-P- Profil und wird schließend vulkanisiert, um Undichtigkeiten so weit wie möglich zu vermeiden. Aufgrund dieses doppelten Dichtgummis ist eine nutfreie Sohldichtung ausschließlich möglich, wenn eine Nut im Beton angebracht wird. Standardmäßig wird dieses Modell mit steigender Spindel und ohne Brücke ausgeführt, auf Anfrage ist es aber auch mit nicht steigender Spindel oder mit anderen Längen- und Breitenmaßen lieferbar. Die Montage erfolgt mühelos mittels externer Montagebügel und Hebepunkte, die sowohl auf dem Rahmen als an der Schieberplatte angebracht wurden. Der Schieber eignet sich in Bezug auf die Wasserdichtheit für den oberen Mittelbereich und ist mit Standardöffnungen aus Vorrat Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Sín / Guide / Führungsprofil Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung Poliacetál EPDM Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Chemical anchors and bolts, stainless steel Grade 316, included Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Működési nyomás 0,7 bar, négyszög alakú nyílás, magasabb nyomás és nagyobb kivitel igény esetén elérhető Operational pressure 7 MwC and square opening standard; higher pressures and larger dimensions on request Betriebsdruck doppelt stauend Standard 7 mws; höhere Druckbelastungen oder andere Abmessungen auf Anfrage. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-59

80 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör vagy négyszög keresztmetszetű zsiliptolózárak, > 0,8 bar Penstock >8 MwC, spindle, round or square Gewindeschieber, >8 mws, rund oder viereckig KSA-HD Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-60

81 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör vagy négyszög keresztmetszetű zsiliptolózárak, > 0,8 bar Penstock >8 MwC, spindle, round or square Gewindeschieber, >8 mws, rund oder viereckig KSA-HD Elölnézet Front view Vorderansicht Oldalnézet Side view Seitenansicht a - Orsótartó a - Spindle bearing a - Kunststofflagerung b - Félhold alakú castlakozás b - half moon connector b - Halbmond Bedienung d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Orsóanya f - Spindle nut f - Gewindeblock g - Keret g - Frame g - Rahmen h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Védő cső i - Protection tube i - Protectionsrohr j - Csúszótányér j - Sliding plate j - Schieberplatte k - Sín k - Rail k - U-schiene m - Emelőfülek m - Lifting hooks m - Hebehacken Opcionálisan téglalap (Nr 244) Option: rectangular (Nr 244) Option: viereckig (Produktgruppe 244) Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-61

82 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör vagy négyszög keresztmetszetű zsiliptolózárak, > 0,8 bar Penstock >8 MwC, spindle, round or square Gewindeschieber, >8 mws, rund oder viereckig Adatok (1 bar nyomás) Informations (10 mce) Daten (10 mws) KSA-HD Cikkszám DN ID Ø A A1 A3 B C H1 N1 N2 234Z0500 DN Z0600 DN Z0700 DN Z0800 DN Z0900 DN Z1000 DN Z1100 DN Z1200 DN Z1250 DN Z1500 DN Z2000 DN = AISI 304; 234 = AISI 316L 232 = AISI 304; 234 = AISI 316L 232 = Wst ; 234 = Wst Szivárgás Leakage rate Leckrate KSA HD Nyomás L/min¹ L/min¹ Nyomás AWWA 560 / BS7775 DIN L/min¹ L/min¹ L/min¹ L/min¹ 500 mm 1 bar 0,01 0, mm 1 bar 0,01 0, mm 1 bar 0,01 0,1 Mért értékek (L/min¹/m¹) 1 bar 0,8 0,8 1,2-3,0 1,2-3,0 1 bar 0,8 0,8 1,2-3,0 1,2-3,0 1 bar 0,8 0,8 1,2-3,0 1,2-3,0 Előírt értékek (L/min¹/m¹) Anyagjellemzők Material specification Material Hátlap / Back plate / Wandplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Mozgatható tányér / Moving plate / Schiebeplatte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) vagy 304 (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ) Anyacsavar / Nut / Gewindeblock Bronz / bronze Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Fixing kit Chemical anchors and bolts, stainless steel Grade 316, included Befestigungsmaterial Megjegyzések Comment Anmerkung Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Működési nyomás > 0,8 bar, kör keresztmetszetű nyílás, magasabb nyomás és nagyobb kivitel igény esetén elérhető Operational pressure > 8 MwC and round opening standard; higher pressures and larger dimensions on request Betriebsdruck doppelt stauend Standard > 8 mws; höhere Druckbelastungen oder andere Abmessungen auf Anfrage. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-62

83 Zsiliptolózárak Wall penstock Sperrschieber Orsós, kör vagy négyszög keresztmetszetű zsiliptolózárak, > 0,8 bar Penstock >8 MwC, spindle, round or square Gewindeschieber, >8 mws, rund oder viereckig KSA-HD A KSA-HAD típusú zsiliptolózárakat magas minőségű termékek nagy és nehéz szerkezetekhez illetve megfelelőek 0,8 bar és afeletti nyomásnak. A KSA-HD termékek különösen alkalmasak ipari, árapályi és árvízi szerkezethez ahol a működési biztonság kulcsszerepet játszik. A zsilipeket rozsdamentes 316 L acélból készítik, de magasabb fokúak is elérhetőek. A KSA-HD tömítés rendszere egyedülálló, a mozgatható tányér a tömítésnek feszül neki 3 fokos szöget bezárva. Ahogy a zsilip lezár, ez automatikusan kiékeli a tömítést, még jobban nyomva azt, így gyakorlatilag tökéletesen vízzáró tömítést létrehozva a keret és a tányér között. A keret és a fal közötti maximális tömítés biztosításának érdekében a keret hátsó részében egy öntvény beton üreg található amely segít a falhoz történő rögzítéskor a rések kitöltésére. Ennek köszönhetően a rögzítő horgony egy szintbe kerül terhelt felülettel. A függőleges orsó közvetlenül a csapágyakat tartalmazó hátsó tányéron található, ami azt jelenti, hogy nincs szükség külön csapágyra. A KSA-HD zsiliptolózárakat az ügyfelek igényeinek megfelelően gyártják, így raktárról nem elérhetőek. The KSA-HD has been developed as a high specification product for large, heavy-duty applications, and is suitable for on and off seating pressures of 8 MwC and above as a standard. The KSA -HD is particularly suitable for industrial, tidal and emergency applications where operational safety plays a decisive role. The penstock is manufactured in Stainless Steel 316L as a standard however higher grades are also available. The sealing system on the KSA-HD is unique, in that the entire moving plate rests against a sealing face positioned at an angle of 3. As the penstock closes, this automatically wedges the seal, compressing it evenly and producing a virtually drop-tight seal between the frame and plate. To ensure a tight seal between the frame and wall, there is a cavity in the back of the frame which is cast with concrete to fill any pockets in the mounting face. The anchoring will be on a line with the load face due to this. The vertical spindle is positioned directly on the back plate including bearings, which means that a separate heavy bearing is not required. The KSA-HD penstock will be engineered against client's specifications therefore not available from stock. Der KSA-HD eignet sich besonders für die Industrie und andere anspruchsvolle Einsatzbereiche, wo Betriebssicherheit ein ausschlaggebender Faktor ist. Zur Gewährleistung der optimalen Dichtheit des Absperrschiebers auch bei extrem hohem Wasserdruck wurde eine ausgeklügelte Lösung gefunden. So liegt die Schieberplatte auf einer im Winkel von 3 angebrachten Abdichtungsfläche auf, die außerdem in Bezug auf die Rückplatte nahtlos eingestellt werden kann. Auf der Rückseite des Absperrschiebers befindet sich um den Durchlass herum ein Hohlraum, der eventuell voll gegossen werden kann, um auch bei Unebenheiten in der Montagefläche eine ausreichende Abdichtung zu erzielen. Dieser Schieber ist hochbelastbar und wird standardmäßig aus nichtrostendem Stahl 316L gefertigt. Trotz des hohen Drucks, gegen den der Absperrschieber sperren kann, ist er besonders kompakt. Dazu werden die Führungen mit einem speziell entworfenen Profil ausgeführt. Die Verankerung liegt mit der Belastungsfläche auf einer Linie. Die senkrechte Spindel liegt gelagert unmittelbar an der Rückplatte an, sodass kein separates schweres Lager erforderlich ist. Der KSA-HD wird nach Kundenspezifikationen entworfen und gefertigt. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 02-63

84 Zsilipek Penstocks Gewindeschieber Tartalomjegyzék Table of contents Inhaltsverzeichnis Csoportszám Group number Produktgruppe Leírás Description Beschreibung Termékkód Product code Produktgruppe Csőbe szerelt orsós zsilip (HDPE) Inline spindle penstock (HDPE) Unterflurschieber mit eingebautem Spindel KLSA-R-P KLSA-R-F Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

85 Zsilipek Penstocks Gewindeschieber A KLSA csőbe szerelt zsilipek megfelelően használhatók csővezeték rendszerekben. A működési nyomás tartomány 0,5 és 1 bar közötti. A KLSA lehet kézi és elektromos működtetésű is. Ezek a zsilip típusok megfelelőek agresszív környezetben is, a felszín feletti és alatti részeken található anyagoknak köszönhetően. Az orsó zár bronzból készül, ezért elősegíti a működési biztonságot és hosszú élettartamot nyújt a szerkezetnek. A zsilipek P verzióként elérhetőek, amelyek egy PVC-hez (EPDM karmantyúkkal és rozsdamentes acél csavarokkal) vagy egy Spirosol cső rendszerhez kapcsolódnak. Illetve F verzióként is elérhetőek egy PN10 karimával. Egy szennyvízelvezető, adapter és kiegészítő csövek tartozékként elérhetőek. The KLSA inline penstock is on/off seated to be used in a pipeline system. The operating pressure ranges between 5 mwc and 10 mwc. The KLSA is designed for both manual or electrical operation. This penstock is suitable for installation in aggressive media thanks to the material used, both above ground or inground. Its spindle block is made of bronze thus providing additional operational security and long life. The penstock is available as a P version which connects to a PVC (using EPDM sleeves and stainless steel clamps) or a Spirosol pipe system, or an F version with a PN10 flange connection as standard. A culvert, adapter and extension tubes are available as accessories. Der Leitungsspindelschieber KLSA ist in der Standardausführung beidseitig sperrend und wird in Leitungssystemen verwendet. Der Betriebsdruck liegt zwischen 5 und 10 mws. Dieser Absperrschieber kann von Hand oder mittels eines Motors bedient werden. Die für den KLSA verwendeten Werkstoffe machen ihn zum Einsatz in aggressiven Umgebungen geeignet. Das mit nichtrostendem Stahl 316L verstärkte HDPE-Gehäuse kann sowohl ober- als unterirdisch verwendet werden. Der Absperrschieber verfügt standardmäßig über einen P-Anschluss zur Verbindung mit PVC-Rohren desselben Durchmessers und wird mittels EPDM- Muffen und Spannbügeln aus nichtrostendem Stahl montiert. Es ist aber auch eine Flanschausführung mit standardmäßig einer Bohrung PN10 möglich. Ein Senkkasten, Adapter und Verlängerungsrohr sind als Zubehör erhältlich. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-02

86 Zsilipek Penstocks Gewindeschieber Orsós, kör keresztmetszetű csőbe szerelt zsilipek (HDPE), PVC csatlakozással Inline spindle penstock (HDPE), round, PVC connector Unterflurschieber mit eingebautem Spindel, PVC Rohrverbindung KLSA-R-P Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-03

87 Zsilipek Penstocks Gewindeschieber Orsós, kör keresztmetszetű csőbe szerelt zsilipek (HDPE), PVC csatlakozással Inline spindle penstock (HDPE), round, PVC connector Unterflurschieber mit eingebautem Spindel, PVC Rohrverbindung KLSA-R-P Általános kivitel felszíni dobozzal Typical layout with surface box Anordnung mit Straßenkappe Szerelési és üzemeltetési kiegészítők (9.rész) Fitting and operation accessories (section 10) Bedienung- u. Montagenzubehör (Teil 10) 2440.R20.R20S 2440.R20SL R20S AVK a - OLG csapágy tartozék a - OLG bearing fixture a - OLG Lagerhalterung b - Félhold alakú csatlakozó b - half moon connector b - Halbmond Bedienung c - Védő cső c - Protection tube c - Protectionsrohr d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Csúszótányér f - Sliding plate f - Schieberplatte g - Cső g - Tube g - Rohr i - Emelőfülek i - Lifting hooks i - Hebehacken Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-04

88 Zsilipek Penstocks Gewindeschieber Orsós, kör keresztmetszetű csőbe szerelt zsilipek (HDPE), PVC csatlakozással Inline spindle penstock (HDPE), round, PVC connector Unterflurschieber mit eingebautem Spindel, PVC Rohrverbindung KLSA-R-P Oldalnézet Side view Seitenansicht Előnézet Front view Vorderansicht Adatok (mm) Data (mm) Daten Cikkszám DN Ø A B C D E 272Y0100 DN Y0125 DN Y0150 DN Y0200 DN Y0250 DN Y0300 DN Y0400 DN Y0500 DN Y0600 DN NA N 11 4 Szivárgás Leakage rate Leckrate AWWA 560 / BS7775 DIN KLSA-R-P L/min¹ L/min¹ L/min¹ L/min¹ L/min¹ L/min¹ Mért értékek / Nyomás Nyomás Measured values 100mm mm 0,5-1 bar 0,3 0,4 Mért értékek (L/min¹/m¹) 0,5-1 bar 0,45 0,45 1,2-3,0 1,2-3,0 Előírt értékek (L/min¹/m¹) Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-05

89 Zsilipek Penstocks Gewindeschieber Orsós, kör keresztmetszetű csőbe szerelt zsilipek (HDPE), PVC csatlakozással Inline spindle penstock (HDPE), round, PVC connector Unterflurschieber mit eingebautem Spindel, PVC Rohrverbindung KLSA-R-P A KLSA-R-P csőbe szerelt zsilipek megfelelően használhatóak csővezeték rendszerekben. A működési nyomás tartomány 0,5 és 1 bar közötti. A KLSA lehet kézi és elektromos működtetésű is. A rozsdamentes acél megerősítéssel gyártott HDPE ház anyaga alkalmas agresszív környezetben való alkalmazásra is, felszín alatt és felszín felett Az orsó zár bronzból készül, ezért elősegíti a működési biztonságot és hoszszú élettartamot nyújt a szerkezetnek. A zsilipek P verzióként elérhetőek, amelyek egy PVC-hez (EPDM karmantyúkkal és rozsdamentes acél csavarokkal) vagy egy Spirosol cső rendszerhez kapcsolódnak. Egy szennyvízelvezető, adapter és kiegészítő csövek tartozékként elérhetőek. A KLSA-R-P típusú zsilipek DN méretekben elérhetőek raktárról. The KLSA-R-P inline penstock is on/off seated to be used in a pipeline system. The operating pressure ranges between 5 mwc and 10 mwc. The KLSA is designed for both manual or electrical operation. This penstock is made from HDPE reinforced with stainless steel grade 316L suitable for installation in aggressive media thanks to the material used, both above ground or in-ground. Its spindle block is made of bronze thus providing additional operational security and long life. The penstock connects to a PVC (using EPDM sleeves and stainless steel clamps) or a Spirosol pipe system. A culvert, adapter and extension tubes are available as accessories. The KLSA-R-P is supplied from stock in sizes DN Der Unterflurschieber oder Leitungsspindelschieber KLSA-R-P ist in der Standardausführung beidseitig sperrend und wird in Leitungssystemen verwendet. Der Betriebsdruck liegt zwischen 5 und 10 mws. Dieser Absperrschieber kann von Hand oder mittels eines Motors bedient werden. Die für den KLSA verwendeten Werkstoffe machen ihn zum Einsatz in aggressiven Umgebungen geeignet. Das mit nichtrostendem Stahl 316L verstärkte HDPE-Gehäuse kann sowohl ober- als unterirdisch verwendet werden. Der Absperrschieber verfügt über einen P-Anschluss zur Verbindung mit PVC- Rohren desselben Durchmessers und wird mittels EPDM-Muffen und Spannbügeln aus nichtrostendem Stahl (nicht im Lieferumfang enthalten) montiert. Ein Senkkasten, Adapter und Verlängerungsrohr sind als Zubehör erhältlich. Der KLSA-R-P ist in den Größen DN aus Vorrat lieferbar. Anyagjellemzők Material specification Material Szerkezet / Construction / Gehäuseaufbau HDPE Mozgatható tányér / Moving plate / Schiebep Rozsdamentes acél /Stainless Steel /Edelstahl 316L (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél /Stainless Steel /Edelstahl 316 (WSt ) Anyacsavar / Nut / Gewindeblock Bronz / Bronze Tömítés / Seal / Dichtung EPDM Csatlakozó készlet (P) EPDM karmantyú és rozsdamentes acélcsavarok, nem tartozékok Fixing kit (P) EPDM sleeve and stainless steel clamps; not included Befestigungsmaterial (P) EPDM-Steckmuffe mit Spannbügeln aus nichtrostendem Stahl, nicht enthalten Megjegyzés Üzemi nyomás 0,5-1 bar és kör keresztmetszetű nyílás Comment Anmerkung Operational pressure 5-10 MwC and round opening standard Standardmäßig für 5 10 mws und mit runder Öffnung; Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-06

90 Zsilipek Penstocks Gewindeschieber Orsós, kör keresztmetszetű csőbe szerelt zsilipek (HDPE), karimás csatlakozással Inline spindle penstock (HDPE), round, flange connection Unterflurschieber mit eingebautem Spindel, Verbindungsflansch KLSA-R-F Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-07

91 Zsilipek Penstocks Gewindeschieber Orsós, kör keresztmetszetű csőbe szerelt zsilipek (HDPE), karimás csatlakozással Inline spindle penstock (HDPE), round, flange connection Unterflurschieber mit eingebautem Spindel, Verbindungsflansch KLSA-R-F Általános kivitel felszíni dobozzal Typical layout with surface box Anordnung mit Straßenkappe Összeszerelési és üzemeltetési kiegészítők (9.rész) Fitting and operation accessories (section 9 Bedienung- u. Montagenzubehör (Teil 9) 2440.R20.R20S 2440.R20SL R20S AVK a - OLG csapágy tartozék a - OLG bearing fixture a - OLG Lagerhalterung b - Félhold alakú csatlakozó b - half moon connector b - Halbmond Bedienung c - Védő cső c - Protection tube c - Protectionsrohr d - Orsó d - Spindle d - Gewindespindel e - Tömítés e - Seal e - Gummidichtung f - Mozgatható tányér f - Sliding plate f - Schieberplatte g - Karimás cső g - Flanged tube g - Flanschenrohr h - Karima h - Flange h - Krempe i - Emelőfülek i - Lifting hooks i - Hebehacken 11 5 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-08

92 Zsilipek Penstocks Gewindeschieber Orsós, kör keresztmetszetű csőbe szerelt zsilipek (HDPE), karimás csatlakozással Inline spindle penstock (HDPE), round, flange connection Unterflurschieber mit eingebautem Spindel, Verbindungsflansch KLSA-R-F Oldalnézet Side view Seitenansicht Elölnézet Front view Vorderansicht Adatok (mm) Data (mm) Daten Karima Flange Krempe: PN10 PN16 Cikkszám DN Ø A B C D E F 274Z0100 DN Z0125 DN Z0150 DN Z0200 DN Z0250 DN Z0300 DN Z0400 DN Z0500 DN Szivárgás Leakage rate Leckrate AWWA 560 / BS7775 DIN KLSA-R-P L/min¹ L/min¹ L/min¹ L/min¹ L/min¹ L/min¹ Mért értékek / Nyomás Nyomás Measured values 100mm mm 0,5 1 bar 0,3 0,4 0,5 1 0,45 0,45 1,2-3,0 1,2-3,0 bar Mért értékek (L/min¹/m¹) Előírt értékek (L/min¹/m¹) Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-09

93 Zsilipek Penstocks Gewindeschieber Orsós, kör keresztmetszetű csőbe szerelt zsilipek (HDPE), karimás csatlakozással Inline spindle penstock (HDPE), round, flange connection Unterflurschieber mit eingebautem Spindel, Verbindungsflansch KLSA-R-F A KLSA-R-F egy külső illetve hátsó oldali nyomásra engedélyezett zsilip, mely csővezetékben használatos. Az üzemnyomás 0,5 és 1 bar nyomás közötti. A KLSA használható kézi vagy elektromos üzemeltetés esetén is. Ez a zsilip 316L rozsdamentes acéllal megerősített HDPE -ből készül, így mind felszíni, mind a felszín alatti anyagainak köszönhetően alkalmas agresszív közegbe való telepítésre is. Az orsó zár bronzból készül, így további üzembiztonságot és hosszú élettartamot biztosít. A zsilip szabványos esetben F változatként elérhető egy PN10 perem csatlakozóval. Utcai vízáteresztő, adapter és kiegészítő csövek elérhetőek tartozékként. A KLSA-R-F igényeknek megfelelően készül, ezért raktárról nem elérhető. The KLSA-R-F inline penstock is on/off seated to be used in a pipeline system. The operating pressure ranges between 5 mwc and 10 mwc. The KLSA is designed for both manual or electrical operation. This penstock is made from HDPE reinforced with stainless steel grade 316L suitable for installation in aggressive media thanks to the material used, both above ground or in-ground. Its spindle block is made of bronze thus providing additional operational security and long life. The penstock is available as an F version with a PN10 flange connection as standard. A street culvert, adapter and extension tubes are available as accessories. The KLSA-R-F is fabricated according to specification, hence not available from stock. Der Leitungsspindelschieber KLSA-R -F ist in der Standardausführung beidseitig sperrend und wird in Leitungssystemen verwendet. Der Betriebsdruck liegt zwischen 5 und 10 mws. Dieser Absperrschieber kann von Hand oder mittels eines Motors bedient werden. Die für den KLSA verwendeten Werkstoffe machen ihn zum Einsatz in aggressiven Umgebungen geeignet. Das mit nichtrostendem Stahl 316L verstärkte HDPE-Gehäuse kann sowohl ober- als unterirdisch verwendet werden. Das F-Modell hat einen Flanschanschluss mit standardmäßig einer Bohrung PN10 zum Anschluss an das ober- oder unterirdische Leitungssystem (Montagematerial nicht im Lieferumfang enthalten). Ein Senkkasten, Adapter und Verlängerungsrohr sind als Zubehör erhältlich. Der KLSA-R-F wird kundenspezifisch angefertigt und ist darum nicht aus Vorrat lieferbar Anyagjellemzők Material specification Material Szerkezet / Construction / Gehäuseaufbau HDPE Mozgatható tányér / Moving plate / Schiebep Rozsdamentes acél /Stainless Steel /Edelstahl 316L (WSt ) Orsó / Spindle / Spindel Rozsdamentes acél /Stainless Steel /Edelstahl 316 (WSt ) Anyacsavar / Nut / Gewindeblock Bronz / Bronze Tömítés / Seal / Dichtung EPDM Csatlakozó készlet (F) Karimánál, csavarok és anyák - nem része az egységcsomagnak Fixing kit (F) By flange; bolts and nuts not included Befestigungsmaterial (F) Mittels eines Flansches, Schrauben, Muttern und Dichtung nicht enthalten. Megjegyzés Üzemi nyomás 0,5-1 bar és kör keresztmetszetű nyílás Comment Anmerkung Operational pressure 5-10 MwC and round opening standard Standardmäßig für 5 10 mws und mit runder Öffnung; Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 03-10

94 Csatorna zsilipek Sluice Gates Wehrschütze Tartalomjegyzék Table of contents Inhaltsverzeichnis Csoportszám Group number Produktgruppe Leírás Description Beschreibung Termékkód Product code Produktgruppe 342 Zsilipek / Csatorna zsilipek / Kapuk / Felhúzható gátak Channel penstock / Sluice gate / Undershot gate / Pull-up weir Rinnenschieber KOAS I KOAS II Betétpallós zárások Stop logs Dammbalken KSL-alu KSL-HDPE 394 Beépíthető gátak (Stop kapuk) Insertion weir (Stop board) Steckschieber (Handschieber) KSS Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

95 Csatorna zsilipek Sluice Gates Wehrschütze Fejezet összefoglaló Chapter summary Kapittelauszug A KWT csatorna zsilipeket széles körben lehet alkalmazni mint például felszíni vizeknél és szennyvízcsatorna berendezéseknél. A céljuk az, hogy megállítsák a vízfolyást egy bizonyos maximált szinten (áramlás kontrol) vagy egy adott időtartamnál (fenntartás). A KOAS csatorna zsilipek orsóvezérelt felhúzható gátak, a víz a mozgatható tányér alatt folyik át. Lehet falra szerelt horonnyal vagy mélyedésbe helyezett, betonnal feltöltve. A KOAS típusú zsilipek 3 oldalról vízzáróak. A betétpallós KSL-ek általában alumíniumból készülnek rozsdamentes acél keretben és ideiglenes zárják le a csatornát karbantartási célokból. A lpallókat daruval lehet beemelni, és a helyszínen állványon tárolhatóak későbbi használat céljából. A KSB elzárók rozsdamentes acél megerősítéssel HDPE-ből készülnek és ugyanolyan célt szolgálnak, mint az elzárók. Egy rozsdamentes acél kereten belül mozognak HDPE sínnel és egy daruval vagy bármely más emelő szerkezettel lehet felemelni. A KSS-ek kézzel működtetett beépíthető gátak és megfelelőek egy adott betoncső víztelenítésére egy víztisztító üzemnél. A KSS-t könnyen be lehet helyezni a hozzá tartozó kiegészítőkkel 3 féle módon: beágyazható beton vagy acél horonyba, ill. falra csavarozható.. A tömítés 3 oldalon zár. A KSS egy egyszerű és gyors módját nyújtja csatorna lezárásának, ahol a pontos áramlás és szint szabályozás nem szükséges. KWT Sluice Gates have a wide scope of deployment like surface water, process water and sewer applications. Its purpose is to prevent the flow of water till a pre-defined maximum level (flow control) or for a given time span (maintenance). The KOAS Channel penstock is a spindle driven pull-up weir; the water will flow underneath the moving plate. It can be wall mounted, channel mounted or mounted in a rebate or recess filled up with concrete. KOAS are 3-sides water tight. The stop logs KSL are usually made of aluminium in a stainless steel frame and temporarily close off a channel for maintenance purposes. Logs can be hoisted using a dedicated hoisting beam, and stored in racks on site for later use. The stop board KSB is a one piece board of reinforced steel or HDPE and serves the same purpose as stop logs. It moves within a stainless steel frame with HDPE guides and is lifted using a crane, winch or any relevant hoisting device. KSS is a manually operated insertion weir and suitable for dewatering a concrete pipe at a purification plant. The KSS can be easily positioned with the related accessories in three different ways: integrated, cast in or built up. The seal works on and off seating and is 3-sides closing. The KSS provides a simple and fast method to seal off a channel where an accurate flow or level regulation is not required. Die Absperrschieber von KWT gibt es in den verschiedensten Ausführungen, die in Abwasser, Oberflächen- und Betriebswasser zum Einsatz kommen. Sie sind zur Regulierung des Wasserpegels oder zum Absperren des Wasserlaufs im Fall von Wartungsarbeiten vorgesehen. Der KOAS ist ein Hubschieber mit Spindelantrieb; das Wasser fließt unter der Schieberplatte hindurch, sodass der Kanal geleert wird. Der Rinnenschieber kann in Aussparungen gespannt und einbetoniert werden, aber auch an der Kanalinnenwand oder vor dem Ausoder Zulauf angedübelt werden. Die Dammbalken KSL bestehen oft aus Aluminium mit einem Rahmen aus nichtrostendem Stahl und dienen zur vorübergehenden Trockenlegung eines Kanals zu Wartungszwecken. Die Balken werden mit einem Hebebalken hochgezogen und bis zum nächsten Gebrauch in einem Gerüst gelagert. Die Absperrplatte KSB besteht aus einem Stück verstärkten Stahl oder HDPE und wird zum selben Zweck wie die KSL verwendet. Sie wird mit einem Rahmen aus nichtrostendem Stahl geliefert und mit einem Kran, Flaschenzug oder ähnlichen Hebezeug hochgehoben. Der KSS ist ein handbedienter Steckschütz, mit dem ein Betonrohr schnell in eine Kläranlage entleert werden kann. Der KSS kann einbetoniert oder aufgedübelt werden. Dieser Schütz ist sowohl auf der Vorder- als auf der Rückseite dreiseitig dichtend. Wenn eine genaue Regelung des Wasserpegels nicht erforderlich ist, stellt er eine praktische Lösung zum schnellen Absperren des Wasserlaufs in einem Kanal oder Rohr dar. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-02

96 Csatorna zsilipek Sluice Gates Wehrschütze Csatorna zsilipek rozsdamentes acélból Channel Penstock, stainless steel Rinnenschieber aus Edelstahl KOAS I & II Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-03

97 Csatorna zsilipek Sluice Gates Wehrschütze Csatorna zsilipek rozsdamentes acélból Channel Penstock, stainless steel Rinnenschieber aus Edelstahl KOAS I & II Az orsók száma Nr. of spindles Spindelanzahl KOAS I KOAS II Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-04

98 Csatorna zsilipek Sluice Gates Wehrschütze Csatorna zsilipek rozsdamentes acélból Channel Penstock, stainless steel Rinnenschieber aus Edelstahl KOAS I & II Nem emelkedő orsós non-rising spindle nicht steigender Spindel 4 3 KOAS I A mm B mm (min) C mm (min) D mm (min) KOAS II 11 5 Ø25/8 Opcionálisan: emelkedő orsós ld o. Option: rising spindle see p Option: steigender Spindel S Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-05

99 Csatorna zsilipek Sluice Gates Wehrschütze Csatorna zsilipek rozsdamentes acélból Channel Penstock, stainless steel Rinnenschieber aus Edelstahl KOAS I & II Beépítési leírás Installation arrangement Einbau- o. Aufbauart KOAS I - o KOAS I - i KOAS I - r KOAS II - o KOAS II - i KOAS II - r Árajánlathoz szükséges adatok (csatorna zsilipekhez/zsilipkapukhoz) Basic data needed for price quotation (all channel penstocks/sluice gates)... Grunddaten benötigt für allen Rinnenschiebern... A Szerelési módszer o, i, r. C Tömítő anyag (EPDM vagy NBR). Mounting method o, i, r Sealing material (EPDM or NBR) Einbau oder Aufbau o, i, r Material der Dichtung (EPDM oder NBR) B Anyagjellemzők (316L vagy 304). D Orsó csavar (POM vagy bronz). Material specification (316L or 304) Spindle nut (POM or Bronze) Werkstoff (Edelstahl 316L oder 304) Spindelblock (POM oder Bronze) A többi típusnál ugyanígy/ As well as for every model / Und dazu für jedes Modell KOAS I - o KOAS I - i KOAS I - r KOAS II - o KOAS II - i KOAS II - r A A csatorna mélysége. D Túlfolyás mértéke mm. Invert to coping KOAS Required overflow mm Kanalboden bis zur Deckplatte Wasserstürzstelle in mm B Csatorna (víz) mélység mm. E Szabályozó tányér magassága. Channel (water) depth mm Height moving plate Wassertiefe Schiebeplattenhöhe C Csatorna szélesség (horonyokat leszámítva) mm. F -> Zsilip mérete (SZ x H) Channel width excl rebates mm -> Penstock size (W x H) Kanalbreite ohne Fälze -> Schieber Aussenmaßen (B x H). x. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-06

100 Csatorna zsilipek Sluice Gates Wehrschütze Csatorna zsilipek rozsdamentes acélból Channel Penstock, stainless steel Rinnenschieber aus Edelstahl KOAS I & II KOAS I - o KOAS I - i KOAS I - r KOAS II - o KOAS II - i KOAS II - r A A csatorna mélysége. D Túlfolyás mértéke mm. Invert to coping KOAS Required overflow mm Kanalboden bis zur Deckplatte Wasserstürzstelle in mm 4 3 B Csatorna (víz) mélység mm. E Szabályozó tányér magassága. Channel (water) depth mm Height moving plate Wassertiefe Schiebeplattenhöhe C Csatorna szélesség (horonyokat leszámítva) mm. F -> Zsilip mérete (SZ x H). x. Channel width excl rebates mm -> Penstock size (W x H) Kanalbreite ohne Fälze -> Schieber Aussenmaßen (B x H) 11 5 KOAS I - o KOAS I - i KOAS I - r KOAS II - o KOAS II - i KOAS II - r A A csatorna mélysége. D Horony méretek (SZ x H). x. Invert to coping KOAS Rebate dimensions (W x D) Kanalboden bis zur Deckplatte Innenmaßen der Rille (B x T) B Csatorna (víz) mélység mm. E Szabályozó tányér magassága. Channel (water) depth mm Height moving plate Wassertiefe Schiebeplattenhöhe C Csatorna szélesség (horonyokat leszámítva) mm. F Zsilip méretek (SZ x H). x. Channel width excl rebates mm Penstock size (W x H) Kanalbreite ohne Fälze Schieber Aussenmaßen (B x H) G Túlfolyás mértéke mm. Required overflow mm Wasserstürzstelle in mm Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-07

101 Csatorna zsilipek Sluice Gates Wehrschütze Csatorna zsilipek rozsdamentes acélból Channel Penstock, stainless steel Rinnenschieber aus Edelstahl KOAS I & II A KWT csatorna zsilipeket széles körben lehet alkalmazni, mint például felszíni vizeknél és szennyvizes rendszereknél. Ezeket a vízszint szabályozására vagy karbantartás esetén a vízfolyás zárására tervezték. A KOAS csatorna zsilipek orsóvezérelt felhúzható gátak, a víz a mozgó tányér alatt folyik át. Lehet falra szerelt ( o ), csatornába szerelt ( i ) vagy horonnyal illetve mélyedésbe helyezett, betonnal feltöltve ( r ). A KOAS típusú zsilipek 3 oldalról vízbiztosak. A KWT csatorna zsilipek elérhetőek egyorsós változatban (KOAS I) és dupla orsós változatban (KOAS II) is. A dupla orsó használata a mozgó tányér szélességétől függ mm-ig egy orsó elegendő, ennél szélesebb zsilipeknél viszont már a dupla orsós változat szükséges. A csatorna zsilipek rendelésre készülnek. KWT Sluice Gates have a wide scope of deployment like surface water, process water and sewer applications. Its purpose is to prevent the flow of water till a pre-defined maximum level (flow control) or for a given time span (maintenance). The KOAS Channel penstock is a spindle driven pull-up gate; the water will flow underneath the moving plate hence flushing the channel. It can be wall mounted ( o ), channel mounted ( i ) or mounted in a rebate or recess filled up with concrete ( r ). KOAS are 3-sides water tight. The KWT Channel Penstock is available in a single spindle version (KOAS I) and in a double spindle version (KOAS II) The use of a double spindle depends on the width of the moving plate. Till incl 1500 mm a single spindle will suffice; wider penstocks will require a 2- spindle version. Channel penstocks are made to order. Die Absperrschieber von KWT gibt es in den verschiedensten Ausführungen, die in Abwasser, Oberflächen- und Betriebswasser zum Einsatz kommen. Sie sind zur Regulierung des Wasserpegels oder zum Absperren des Wasserlaufs im Fall von Wartungsarbeiten vorgesehen. Der KOAS ist ein Hubschieber mit Spindelantrieb; das Wasser fließt unter der Schieberplatte hindurch, sodass der Kanal geleert wird. Der Rinnenschieber kann in Aussparungen gespannt und einbetoniert ( r ) werden, aber auch an der Kanalinnenwand ( i ) oder vor dem Aus- oder Zulauf ( o ) angedübelt werden. KWT-Rinnenschieber können einspindelig (KOAS I) oder zweispindelig (KOAS II) ausgeführt werden. Die Anzahl der Spindeln ist von der Schieberbreite abhängig. Bis zu einer Breite von 1500 mm reicht in den meisten Fällen eine einzelne Spindel aus. Bei größeren Breiten wird oft mit zwei Spindeln gearbeitet, um Schiefziehen zu verhindern. Anyagjellemzők Material specification Material Keret / Frame / Rahmen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ); vagy/or 304 (WSt ) igény esetén / on request / auf Anfrage Mozgó tányér / Moving plate / Platte Rozsdamentes acél / Stainless Steel / Edelstahl 316L (WSt ); vagy/or 304 (WSt ) igény esetén / on request / auf Anfrage Orsó / Spindle / Spindel Rozsdamentes acél / Stainless Steel 316 / WSt Csavaranya / Nut / Gewindeblock Tömítés / Joints / Dichtung Poliacetál / Polyacetal (alternatíva: bronz / bronze) EPDM Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Remarque Anmerkung Vegyi horgonycsavarok, rozsdamentes acél (az egységcsomag része) / beton öntvény Chemical anchors and bolts, stainless steel Grade 316 (inc) / concrete casting Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten / Einbetonieren A csatorna zsilip esetében a tömítés 3 oldalon zár Channel penstock: seal is 3 sides closing Hubrinnenschieber: dreiseitig dichtend Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-08

102 Csatorna zsilipek Sluice Gates Wehrschütze Betétpallós zárások Stop logs Dammbalken KSL Egyszerű tömítés, horonnyal szerelt Single seal; rebate mounted Einseitiger Gummidichtung; Rinnenmontage KSL - r KSL - i KSL - r A Keret magassága. C Betétpallók magassága. B Frame height Kanalboden bis zur Deckplatte Csatorna (víz) mélység mm Channel (water) depth mm Wassertiefe. D Height moving plate Schiebeplattenhöhe Csatorna szélesség (horonyokat leszámítva) mm Channel width excl rebates mm Kanalbreite ohne Fälze Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-09

103 Csatorna zsilipek Sluice Gates Wehrschütze Betétpallós zsilipek Stop logs Dammbalken KSL Dupla tömítés, a sima csatornafalhoz rögzítve Double seal; fixed to flat channel wall Doppelseitiger Gummidichtung; Flachmontage KSL - i KSL - i KSL - r A Keret magassága. C Betétpallók magassága. Frame height Kanalboden bis zur Deckplatte Height moving plate Schiebeplattenhöhe B Csatorna (víz) mélység mm. D Csatorna szélesség mm. Channel (water) depth mm Channel width Wassertiefe Kanalbreite Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-10

104 Csatorna zsilipek Sluice Gates Wehrschütze Betétpallók Stop logs Dammbalken KSL Elhajlás mértéke Deflection rate Durchbiegung 4 3 Keresztmetszet Cross section Querschnitt A: 50 x 300mm B: 90 x 150mm C: 150 x 225mm A típus, 50x300 B típus, 90x150 C típus, 150x225 Súly kg/m 8,51 Súly kg/m 7,26 Súly kg/m 11,17 Weight kg/m Weight kg/m Weight kg/m Gewicht Kg/M Gewicht Kg/M Gewicht Kg/M Lineáris tehetetlenség Ix cm 137,7 Tehetetlenség 363,79 Tehetetlenség 1609,9 Linear Inertia Ix cm Inertia Inertia Lineares Trägheitsmoment Ix cm Trägheitsmoment Trägheitsmoment Ellenállás pontja Wx 54,9 cm3 Ellenállás pontja 80,4 cm3 Ellenállás pontja 213,7 cm3 Point of resistance Wx Point of resistance Point of resistance Wiederstandsmoment Wx Wiederstandsmoment Wiederstandsmoment Súly /m2 28,35 kg/m2 Súly /m2 48,42 kg/m2 Súly /m2 49,66 kg/m2 Weight /m2 Weight /m2 Weight /m2 Gewicht /M2 Gewicht /M2 Gewicht /M Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-11

105 Csatorna zsilipek Sluice Gates Wehrschütze Betétpallós zárások Stop logs Dammbalken KSL A KSL be tétp allók álta lában alumíniumból készülnek, rozsdamentes acél keretben és ideiglenesen zárnak le egy csatornát karbantartási célokból. A logokat egy erre kialakított daruállvánnyal lehet beemelni és a helyszínen állványokon lehet tárolni őket későbbi használat céljából. A KWT nagy tapasztalattal rendelkezik a stop logok rozsdamentes acél megerősített HDPE-ből történő tervezésében is, például szivattyúállomásokhoz vagy más igényes alkalmazásokhoz. Igény esetén szénacélból készült kivitel is rendelhető. The KSL stop logs are usually made of aluminium in a stainless steel frame and temporarily close off a channel for maintenance purposes. Logs can be hoisted using a dedicated hoisting beam, and stored in racks on site for later use. KWT has experience in designing stop logs in stainless steel reinforced HDPE as well as coated steel for demanding applications like land drainage pumping stations. Die Dammbalken KSL bestehen oft aus Aluminium mit einem Rahmen aus nichtrostendem Stahl und dienen zur vorübergehenden Trockenlegung eines Kanals zu Wartungszwecken. Die Balken werden mit einem Hebebalken hochgezogen und bis zum nächsten Gebrauch in einem Gerüst gelagert. KWT kann auch Dammbalken aus HDPE mit einer Verstärkung aus nichtrostendem Stahl für Sie entwerfen. Zum Einsatz in zum Beispiel Pumpwerken oder anderen anspruchsvollen Einsatzbereichen ist außerdem eine Ausführung aus Schwarzstahl möglich. Emelő rúd (minta) Lifting beam (example) Giekbaum A stop logok műszaki adatai Technical data stop logs Technische Daten der Dammbalken Anyagjellemzők ALMgSi 0,5 E-modul 70,000 N/mm2 material specification E-module Werkstoffkennwerte E-Modul Nyúlási erő Rm > 215 N/mm2 Lineáris növekedés K^-1 0, Tensile strength Linear expansion K^-1 Zugfestigkeit Lineare Ausdehnung K^-1 0.2% nyúlási határ Rp 0,2 > 160 Nm Erő Σ N/mm % stretch limit Strength Σ N/mm2 0,2% Dehngrenze Festigkeit Σ N/mm2 Brinell keménység 70 Elhajlás mértéke f = 1: 150 Brinell-hardness Deflection rate Brinell-Härte Biegefactor Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-12

106 Csatorna zsilipek Sluice Gates Wehrschütze Betétpallós zárások Stop logs Dammbalken KSL-HDPE Általános HDPE / rozsdamentes acél betétgerenda Regular HDPE / Stainless steel stoplog Standard Dammbalke aus HDPE u. Edelstahl Alsó HDPE / rozsdamentes acél betétgerenda Bottom member HDPE / Stainless steel stoplog Dammbalke aus HDPE u. Edelstahl untere Seite 11 5 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-13

107 Csatorna zsilipek Sluice Gates Wehrschütze Stop logok Stop logs Dammbalken KSL-HDPE A KSL-HDPE betétgerendák első osztályú magas sűrűségű polietilénből, megerősített rozsdamentes acél 316L bordázattal készülnek és be vannak ágyazva egy rozsdamentes acél keretbe, azért hogy ideiglenesen lezárjanak egy csatornát karbantartás céljából. A lbetétgerendákat egy erre a célra kialakított daruval lehet beemelni és a helyszínen állványokon tárolhatóak későbbi használat céljából. The KSL-HDPE stop logs are made of prime grade High Density Poly Ethylene reinforced with stainless steel 316L ribs and embedded in a stainless steel frame in order to temporarily close off a channel for maintenance purposes. Logs can be hoisted using a dedicated hoisting beam, and stored in racks on site for later use. Die Dammbalken KSL-HDPE bestehen aus mit Stahlrippen verstärktem HDPE und einem Rahmen aus nichtrostendem Stahl. Sie dienen zur vorübergehenden Trockenlegung eines Kanals zu Wartungszwecken. Die Balken werden mit einem Hebebalken hochgezogen und bis zum nächsten Gebrauch in einem Gerüst gelagert. Műszaki adatok Technical data Technische Daten Gerendák / Logs Dammbalken Megerősítések / Reinforcements / Rippen Keret / Frame / Rahmen Tömítés / Seal / Dichtung Beszerelés Mounting Befestigung Megjegyzések Comment Anmerkung HDPE Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) EPDM Injektáló Grouting Einbetonnieren Igény esetén egyéb anyagok (pl. Rozsdamentes acél) Other materials on request (e.g. stainless steel) Andere Werkstoffe und Ausführungen auf Anfrage (z. B. nichtrostender Stahl) Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-14

108 Csatorna zsilipek Sluice Gates Wehrschütze Beépíthető táblák Insertion weir (Stop board) Steckschieber (Handschieber) KSS Horonyba szerelt Rebate mounted Rinnenmontage Falra szerelt Wall mounted Flachmontage 11 5 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-15

109 Csatorna zsilipek Sluice Gates Wehrschütze Beépíthető táblák Insertion weir (Stop board) Steckschieber (Handschieber) KSS A KSS-k kézzel működtetett beépíthető gátak alkalmasak a víztisztító üzemek betoncsöveinek víztelenítésére. A KSS-eket könnyen be lehet helyezni a tartozékokkal 3 különböző módon: beágyazható beton vagy acél horonyba, ill. falra csavarozható. A tömítés 3 oldalon záró. A KSS egyszerű és gyors módját nyújtja egy olyan csatornának a lezárásának, ahol egy pontos áramlás vagy szintszabályozás nem szükséges. A beépíthető gátak maximális felülete 0,65 m 2 a kezelhetőség érdekében. Ezért a gátak maximált mérete 1000x1000 mm. A KSS-t az alábbi anyagjellemzők alapján készítik. KSS is an manually operated insertion weir and suitable for dewatering a concrete pipe at a purification plant. The KSS can be easily positioned with the related accessories in three different ways: integrated, cast in or face mounted. The seal works on and off seating and is 3-sides closing. The KSS provides a simple and fast method to seal off a channel where an accurate flow or level regulation is not required. The insertion weir is provided with a maximum surface area of 0.65 m² in connection with its manageability. Hence, the size of the insertion weir is limited to 1000 x 1000 mm. The KSS is fabricated according to specification. Die Absperrschieber von KWT gibt es in den verschiedensten Ausführungen, die in Abwasser, Oberflächen- und Betriebswasser zum Einsatz kommen. Die Steckschütze von KWT eignen sich besonders zum Trockenlegen von beispielsweise Betonrinnen in Kläranlagen. Der KSS ist so konstruiert, dass er mit dem entsprechenden Zubehör entweder in die Rinne gedübelt, einbetoniert oder aufgedübelt werden kann. De Dichtung sperrt beidseitig gegen Wasser. Dabei ist der KSS dreiseitig dichtend. Aus praktischen Gründen wird der Steckschütz mit einer Oberfläche von maximal 0,65 m² ausgeführt. Dabei ist anzumerken, dass die Schützplatte maximal 1 m breit oder hoch sein darf. Der KSS funktioniert am besten, wenn er zur einfachen Absperrung eines Kanals verwendet wird, wobei die Abfluss- Anyagjellemzők Material specification Material Kezelő / Handle / Handgriff Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Kapu / Board / Schiebeplatte Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Megerősítések / Reinforcements / Rippen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung EPDM Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Chemical anchors and bolts, stainless steel Grade 316, included Chemische Anker und Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Igény esetén egyéb anyagok Other materials on request Anderes Material auf Anfrage. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 04-16

110 Szintszabályozók Level control Wasserpegelregulierung Tartalomjegyzék Table of contents Inhaltsverzeichnis Csoportszám Group number Produktgruppe Leírás Description Beschreibung Termékkód Product code Produktgruppe 324 Felső átbukású zsilipek Channel weir (overshot gate) Überlaufschieber KOS I KOS II Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

111 Szintszabályozók Level control Wasserpegelregulierung Felső átbukású zsilipek Channel weir (overshot gate) Überlaufschieber KOS I & II KOS I KOS II Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 05-02

112 Szintszabályozók Level control Wasserpegelregulierung Felső átbukású zsilipek Channel weir (overshot gate) Überlaufschieber KOS I & II 11 5 KOS II 4 3 KOS II a - Felső rész a - Top member a - Brücke b - Négyszög alakú csatlakozó b - square connector b - Vierkant Bedienung c - Hajtómű c - Gearbox c - Getriebe d - Orsó d - Spindle d - Gewindespindel e - Orsóanya e - Spindle nut e - Gewindeblock f - Tömítés f - Seal f - Gummidichtung g - Beállító csavar g - Adjustment bolt g - Einstellbolzen h - Megerősített bordázat h - Reinforcement rib h - Rippen j - Védő öntvény j - Protective casing j - Fingerhutrohr k - Csúszótányér k - Sliding plate k - Schieberplatte A - Csatorna rnaszélessége A - Overflow width A - Flussweite B - Zsilip magasság B - Weir height B - Wehrhohe C - Túlfolyás C - Overflow C - Überfluss D - Csatorna magasság D - Channel height D - Kanalhöhe Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 05-03

113 Szintszabályozók Level control Wasserpegelregulierung Felső átbukású zsilipek Channel weir Überlaufschieber KOS I & II A KOS felső átbukású zsilipeket a vízszint megfelelő szinten tartására lehet használni, és nagyon pontosan lehet a kapukat illeszteni az orsó 6 mm / fordulat értéken történő mozgatásával. A KOS felső átbukású zsilipeket vagy egy (KOS I 1500 mm szélességig) vagy dupla orsós változatban is elérhetőek. Dupla orsós változat esetén csökkenthető szerkezeti magasság és nem képez akadályt az áramlásnak. A KOS állítható gátkapuk igény esetén tartalmazhatnak egy V bemetszést is. Ez a megoldás lehetővé teszi kis térfogatáram esetén is a szabályozást. The KOS weir penstock can be used to keep the upstream water level at a desired and pre-set level, and can be very accurately adjusted by turning the spindle downwards at a rate of 6 mm / turn. The KOS channel weir can be supplied with a single spindle (KOS I- up to 1500 mm width) or a double spindle (KOS II - prevents jamming). The KOS II can be used on wider structures, removing obstructions from the flow and also reducing the build height of the structure. The KOS channel weir can also incorporate a V notch if required. This will ensure that the weir can be used for flow rate calculations where small quantities of water discharge are involved. Der KOS hält den Pegel des Oberwassers auf dem Sollniveau. Das bei Überschreitung des Sollniveaus abzuführende Wasser fließt über den Schieber ab. Bei Bedarf kann die Schieberplatte um 6 mm pro Umdrehung nach unten gedreht werden. Der KOS kann einspindelig (KOS I) oder zweispindelig (KOS II) ausgeführt werden. Die Anzahl der Spindeln ist von der Breite des Überlaufschiebers abhängig. Bei einer doppelten Spindel ist eine geringere Konstruktionshöhe möglich. Beide Überlaufschieber sind mit oder ohne feste Blende erhältlich. Dieser Überlaufschieber ist auch mit einem Dreiecksüberfall lieferbar, sodass er auch in Fällen, dass geringe Wassermengen abgeführt werden müssen, zur Berechnung des Volumenstroms verwendet werden kann. Anyagjellemzők Material specification Material Keret / Frame / Rahmen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Mozgatható tányér / Moving plate / Platte Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Orsó / Spindle / Spindel Rozsdamenetes acél / Stainless Steel / Edelstahk 316 (WSt 1.441) Anya / Nut / Gewindeblock Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial Megjegyzések Comment Anmerkung Poliacetál EPDM Vegyi horgonycsavarok, rozsdamentes acél és EPDM szalag - az egységcsomag része Chemical anchors, bolts ( stainless steel Grade 316) and EPDM tape included Chemische Anker, Schrauben (nichtrostender Stahl 316) und EPDM Band im Lieferumfang enthalten Csatorna zsilip, a tömítés 3-oldalon zár Channel penstock: seal is 3 sides closing Rinnenschieber: dreiseitig dichtend Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 05-04

114 Szintszabályozók Level control Wasserpegelregulierung Tartalomjegyzék Table of contents Inhaltsverzeichnis Csoportszám Group number Produktgruppe Leírás Description Beschreibung Termékkód Product code Produktgruppe Rozsdamentes acél billenőgátak Tilting Weir stainless steel Kippwehr aus Edelstahl KKS 362 HDPE billenő gátak Tilting Weir HDPE Kippwehr aus HDPE KKS PE 372 Híd nélküli rozsdamentes acél bukógátak Weir valve, stainless steel, bridgeless Kippwehrplatte aus Edelstahl ohne Travee KSK 382 Rozsdamentes acél bukógátak beton keretben Stainless steel weir valve in concrete frame Kippwehrplatte aus Edelstahl in Beton ausgeführt KSU 384 Kompakt kialakítású bukógátak beton keretben Compact single size weir valve in concrete frame Kompakte Kippwehrplatte aus Edelstahl in Beton ausgeführt KSU-C 352 = AISI 304; 354 = AISI 316L 352 = AISI 304; 354 = AISI 316L 352 = Wst ; 354 = Wst = AISI 304; 354 = AISI 136L Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

115 Szintszabályozók Level control Wasserpegelregulierung Fejezet összefoglaló Chapter summary Kapittelauszug A vízszabályozást többféle módon lehet megoldani: orsó vezérelte csatorna zsilipekkel, billenő gátakkal, rakatolható gátakkal és automata rendszerekkel, amelyek nem igényelnek emberi beavatkozást. Ebben a fejezetben a billenő gátak vannak a középpontban. A KKS a KWT általános rozsdamentes billenőgátja. A billenőgát lehet manuálisan vagy elektromosan működtethető. A KKS billenőgátak vagy fogaskerék vagy lánc vezéreltek. Az utóbbi igazítható és könnyen cserélhető. A gát egy beton vagy fa szerkezetbe van beépítve és használható mind a szennyvíz mind az esővíz rendszereknél. A KKS PE típusú gátak a KKS HDPE változatai. A KKS ZB egy híd nélküli billenőgát típus, így lehetővé teszi, hogy nyitott állapotban kisebb hajók haladjanak rajta át. A KSK típusú gátaknak, nincs pereme, akkor használhatóak, amikor sima falfelület érhető el egy gyakran már meglévő beton szerkezetben. A KSU típusú gátak valójában KSK-k, beépítve egy új beton szerkezetbe. A KSU-Compact egy szabványosított 1000 x 1000 billenőgát, egy beton aknába építve. Elérhető belső (24 DC) és külső (380 AC) vezérlőkkel, akkumulátorral és szöveges üzenet formájú működtetéssel az ügyfél igényének megfelelően. Water level control can be handled in many ways: through spindle driven sluice gates, tilting weirs, stackable weirs (often combined with a well), and through automatic systems, not requiring any human intervention. In this section, tilting weirs have been addressed. The KKS is KWT s standard tilting weir in stainless steel. This industry standard tilting weir can be manually operated, or by actuator with manual override. The KKS tilting weir is either rack-and-pinion or chain driven. The latter is adjustable and can be easily replaced. The weir is built into a concrete or wooden structure and is being used in both sewage and rainwater applications. KKS PE is the HDPE version of the KKS. KKS ZB is a tilting weir without bridge, thus enabling small boats to cross when in open position. The KSK has no cheeks and is used when flat walls are available in an often existing concrete structure. KSU is the KSK already built into a newly cast concrete structure and supplied as one unit by KWT; for the KSU, KWT partners with one of the leading concrete manufacturers in The Netherlands. KSU-Compact is a standardized 1000 x 1000 tilting weir built into a concrete chamber; it is available with internal (24 DC) and external (380 AC) drives, battery power and text message operation depending on client s demands. Für die Regulierung des Wasserpegels gibt es verschiedene Möglichkeiten: mit spindelgetriebenen Schiebern, mit Wehren, mit anreihbaren Aufbauwehren oder völlig automatisch ohne menschliche Einwirkung. In diesem Kapitel werden die Wehre beschrieben. Das Standardwehr KKS von KWT ist für die meisten Anwendungen geeignet und kann manuell oder elektrisch bedient werden. Das KKS wird mit einem verstellbaren Zahnrad-/Kettengetriebe geliefert oder auf Wunsch auch mit einer Zahnstange. Dieses Wehr kann nach Bedarf in Konstruktionen aus Holz oder Beton eingebaut werden. Es ist zum Einsatz in sowohl Oberflächen- als Abwasser geeignet. Das KKS PE ist ein Wehr mit Wangen aus HDPE. Modell KKS BL hat keine Brücke und kann daher durch Sportschiffe oder andere kleine Schiffe überfahren werden. Die KSK ist eine Wehrklappe zum Einbau in bestehende Betonkonstruktionen. Das Wehr KSU besteht aus einer Wehrklappe, die in eine nach Maß gefertigte Betonkonstruktion eingebaut ist. Dazu ist KWT eine strategische Partnerschaft mit einem führenden Hersteller von Betonbauten eingegangen. Das KSU Compact ist ein Wehr in einer Betonkonstruktion mit festen Abmessungen (1000x1000 mm). Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-02

116 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KKS Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-03

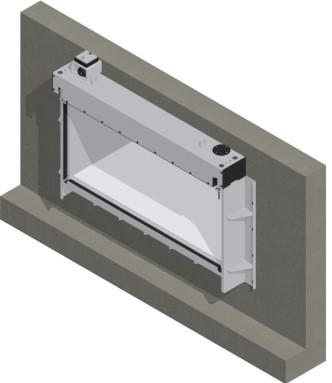

117 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KKS Hátoldali nézet Reverse view Andere Seite Niytva, elfolyó oldalra rögzített Open, mounted downstream side Offen, Stromabwärtsseite eingebaut Nyitva, ráfolyó oldalra rögzített Open, mounted upstream side Offener Stand, Stromaufwärtsseite eingebaut Műszaki adatok/ Technical data Szabvány mértek / standard dimensions X A B C D E F G H J K 1000 x < x < x < x < x < x < x < x < x < x < x < x < a - Emelőfülek a - Lifting hooks a - Hebehacken b - Félhold alakú csatlakozó b - half moon connector b - Halbmond Bedienung c - Felső rész c - Top member c - Brücke d - Láncvezérlés d - Drive chain d - Spannkette e - Tömítés e - Seal e - Gummidichtung f - Oldalfal f - Side cheeks f - Seitenwand g - Mozgó gatható lemeztábla g - Moving plate g - Platte h - Megerősítő bordázat h - Reinforcement rib h - Rippen i - Indítókar konzol i - Actuator bracket i - Antriebsbefestigung j - Lánc feszítő j - Chain tensioner j - Kettenspanner k - Keret k - Frame k - Rahmen Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-04

118 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KKS 4 3 Részlet: falra szerelt Detail: on-wall mounting Im Detail: Flachmontage Működtetés: kézi vagy elektromos Operation: manually or actuated Antrieb: manuell oder Elektroantrieb Opciónálisan: Greenbox a CB Flevolandtól Option: Greenbox by CB Flevoland Option: Greenbox von CB Flevoland Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-05

119 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KKS A KKS egy szabvány billenőgát típus 304 vagy 316L minőségű rozsdamentes acélból. Ez az ipari szabvány billenőgát lehet manuálisan vagy elektromosan működtetett változat. 2000mm szélességig és 1300 mm oldalkeret magasságig a KKS billenőgátak láncvezéreltek. A nagyobb méreteket fogaskerék működteti. Ez utóbbi igazítható és könynyen kicserélhető. A gát egy beton vagy fa szerkezetbe van beépítve és mind szennyvíz, mind esővíz szerkezeteknél alkalmazható. 2000x1300mm -ig a KKS egy moduláris rendszer, a méretek a korábbi táblázatban láthatóak. Igény esetén más méretekben is elérhetőek. The KKS is KWT s standardized tilting weir in stainless steel, both in stainless steel 304 (product group 352) or 316L (354). This industry standard tilting weir can be manually operated, or by actuator with manual override. Up to a weir width of 2000 mm and a side cheek height of 1300 mm the KKS tilting weir is chain driven. Larger sizes will be driven by rack-and-pinion. The latter is adjustable and can be easily replaced. The weir is built into a concrete or wooden structure and is being used in both sewage and rainwater applications. Up to 2000x1300 mm, KKS is a modular system; its dimensions can be taken from the previous table. Other bespoke sizes on request. Das standardisierte Wehr KKS von KWT ist für die meisten Anwendungen geeignet und kann manuell oder elektrisch bedient werden. Es wird aus nichtrostendem Stahl 304 (Produktgruppe 352) oder 316L (354) ausgeführt. Das KKS wird mit einem verstellbaren Zahnrad -/ Kettengetriebe geliefert, aber auf Anfrage ist es auch mit einem Zahnstangengetriebe lieferbar. Dieses Wehr kann nach Bedarf in Konstruktionen aus sowohl Holz als Beton eingebaut werden. Es ist zum Einsatz in sowohl Oberflächen- als Abwasser geeignet. Bis 2500x1300 mm ist das KKS ein modulares System. Die Standardmaße lassen sich der Tabelle entnehmen. Andere Maße auf Anfrage. 352 = AISI 304; 354 = AISI 316L 352 = AISI 304; 354 = AISI 316L 352 = Wst ; 354 = Wst Alap beállítások Standard configuration Standard Ausfuehrung Nyitva / Open/ Herunter Zárva / Close / aufdrehen A gát pozíciója / Dam position / Dammposition Vezérlő mechanizmus / Driving mechanism / Antrieb Működtető oldal / Operator side / Antreibposition Jobbra fordítani / Turn right / rechtsdrehen Balra fordítani / Turn left / linksdrehen Elfolyó oldal / Downstream side / Stromabwärtsseite Lánc / Chain / Kette A híd bal oldala / Left side of bridge / linkerseite Anyagjellemzők Material specification Material Oldal keretek / Side cheeks / Seitenwände Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Tányér / Plate / Platte Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Megerősített bordázat/ Reinforcement rib / Rippen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Lánc / Chain / Kette Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Fixing kit Chemical anchors, bolts ( stainless steel Grade 316) included Befestigungsmaterial Chemische Anker, Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-06

120 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak 1 Tilting Weirs Kippwehre KKS PE Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-07

121 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KKS PE Teljesen nyitva, az elfolyó oldara szerelve Fully open; mounted downstream side, see also p.6-04 Völlig offen; Montage an der Stromabwärtsseite, s. auch S Műszaki adatok és szabvány méretek Technical data standard dimensions Technische Daten standard Größen X A B C D E F G H J K 1000 x x x x x x x x x x x x = AISI 304; 364 = AISI 316L 362 = AISI 304; 364 = AISI 316L 362 = Wst ; 364 = Wst a - Emelőfülek a - Lifting hooks a - Crochets b - Félhold alakú csatlakozó b - half moon connector b - Connection demi-lune c - Felső rész c - Top member c - Traverse e - Tömítés e - Seal e - Joint profilé f - Oldal lemez f - Side cheeks f - Flancs g - Mozgatható tányér g - Moving plate g - Plaque h - Megerősítő bordázat h - Reinforcement rib h - Renforts i - Hajtás csatlakozó i - Actuator bracket i - Portant moteur k - Keret k - Frame k - Cadre Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-08

122 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KKS PE 4 3 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-09

123 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KKS PE A KKS PE-k költséghatékony vízszintszabályozó megoldások. A HDPE oldalkeret fogazott kialakítású, mely a rozsdamentes acélból készült billenő tányért fogja össze. Ezek a billenőgátak 2000 mm maximális szélességig elérhetőek, manuálisan vagy elektromosan lehet működtetni. Bár a KKS rozsdamentes acélból megfelelő az ár-szabályozásra, a KKS PE sokkal inkább erdei patakok, kis folyamok és felszíni víztározók vízszintszabályozására fókuszál. A KKS-hez hasonlóan a KKS PE moduláris szerkezetű. Folyással szembeni és megegyező oldalra is helyezhető. The KKS PE is KWT s lowcost solution for regulating water levels. The HDPE side cheeks are toothed for a rack-and-pinion operation and the tilting plate is made from stainless steel thus not requiring any additional reinforcements. This way all material properties have been optimally employed. This tilting weir is available in max 2000 mm width and can be manually operated, or by actuator with manual override. Whereas KKS in stainless steel is adequate for flood control, KKS PE is more focused on rural water level control, such as forest creeks, small streams and upstream reservoirs. Just like KKS, KKS PE enjoys the same modular structure. This weir can be fitted into the civil structure on both upstream and downstream sides. Die KKS PE ist eine preisgünstige Lösung für die Regulierung des Wasserstandes und kann manuell oder elektrisch bedient werden. Die Verzahnung wurde breit angelegt und die Wehrplatte besteht komplett aus nichtrostendem Stahl. Während das KKS sich besonders zur Vorbeugung gegen Überschwemmungen eignet, ist das KKS PE eher für das Oberflächenwassermanagement bei Wassergräben und kleineren Wasserläufen in ländlichen und landwirtschaftlichen Gebieten geeignet. Das KKS PE ist wie das KKS modular aufgebaut. Die Montage wird entweder an der Aufwärtsseite oder an der Abwärtsseite durchgeführt. Anyagjellemzők Material specification Material Oldal keretek / Side cheeks / Seitenwände HDPE Tányér / Plate / Platte Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Keret / Frame / Rahmen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Megerősített bordázat / Reinforcement rib / Rippen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Fixing kit Befestigungsmaterial Chemical anchors, bolts ( stainless steel Grade 316) included Chemische Anker, Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-10

124 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSK Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-11

125 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSK Beépítési példa Bespoke design; sample Entwurf nach Maß, Beispiel 4 3 Max. 60º-ra zárva Closed max 60 zu max 60 Nyitva Open Geöffnet Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-12

126 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSK A KSK egy billenőgát rozsdamentes acélból. Ezt a billenőgátat kézi vagy elektromos hajtással lehet működtetni. A KSK billenőgát lehet lánc vezérelt egy kábellel vagy rögzített csatlakozó rudakkal. A gátat betonszerkezetbe kell építeni, amely sima betonfal oldalkeretként funkcionál. Eső és felszíni víz szerkezeteknél használható. The KSK is a tilting weir plate in stainless steel. This tilting weir can only be operated by an actuator, with support axle and support bearing on each side of the lock. The KSK tilting weir is either chain driven, through cable or by fixed connecting rods. The weir is built into a concrete structure which flat concrete walls act as side cheeks. It is being used in rain and surface water applications. Die KSK ist eine Hubwehrklappe mit Elektro- oder Handantrieb. Die KKS wird mit einem verstellbaren Zahnrad-/Kettengetriebe oder mit Kabelantrieb geliefert. Auf Anfrage ist sie auch mit einem Zahnstangengetriebe lieferbar. Da keine Seitenwände vorhanden sind, dienen die glatten Schleuseninnenwände aus Beton als Seitenwand und Abdichtung. Die KSK wird im Allgemeinen in eine Betonkonstruktion eingebaut. Diese Wehrklappe ist zur Verwendung in Oberflächenwasser vorgesehen. Anyagjellemzők Material specification Material Tányér / Plate / Platte Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Megerősített bordázat/ Reinforcement rib / Rippen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Húzó szerkezet / Pullmechanism / Zugmechanismus Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Tömítés / Seal / Dichtung EPDM Csatlakozó készlet Vegyi horgonycsavarok, rozsdamentes acél - az egységcsomag része Fixing kit Befestigungsmaterial Chemical anchors, bolts ( stainless steel Grade 316) included Chemische Anker, Schrauben (nichtrostender Stahl 316) im Lieferumfang enthalten Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-13

127 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSU Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-14

128 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSU Oldal nézet Side view Seitenansicht Felül nézet Top view Draufsicht Méretezési, példa Bespoke design; sample Entwurf nach Maß, Beispiel Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-15

129 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSU 4 3 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-16

130 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSU A KSU billenőgátak egy előregyártott beton aknába vannak teljesen beágyazva, gyorsan és könnyen beépíthetőek. Különösen a külvárosi részeken használható jól, ahol a biztonság a legfontosabb. A láncvezérmű betonfalakba ágyazott, így védve van a vandalizmussal szemben. Földbe helyezve a KSU-k tökéletes opciók a természetvédelmi területeken is. A láncvezérmű védve van a törmeléktől, így hosszabb az élettartama is. A KSU-t a gyárban építik és szabják testre, így a helyszínen már nincs szükség alakításra. A mérettől és a nyomatéktól függően a KSU-k vezérléséhez kézi vagy elektromos hajtás használható, távolról is működtethető (telemetria útján). A KSU -k karbantartást nem igényelnek. The KSU is a tilting weir fully enclosed in a pre-cast concrete chamber, suitable for easy and fast installation. Its design makes it particularly good for suburban area s where safety is paramount. The chain drives are encapsulated inside its concrete walls, making them vandal proof. When placed in-ground, the KSU is concealed from public view making it the ideal option for nature reserve areas. The chain drive is protected from debris increasing their life span. The KSU is built and fully adjusted in the factory, hence no adjustments on site are required. Depending on size and torque the KSU can be operated manually by hand- wheel, or electrically by actuator from the waterboards central operating room through telemetrics. The KSU is maintenance free. Das KSU wurde in enger Zusammenarbeit mit Kijlstra Beton entwickelt und wird verwendet, um den Pegel des Oberwassers auf dem Sollniveau zu halten. Der Unterschied zu den bekannten Varianten wie dem Kippwehr und der Wehrklappe von KWT ist, dass das KSU vollständig in einer Betongrube integriert ist. Diese Baugruppe hat keine herausragenden Teile, sodass sie für spielende Kinder oder Vandalen uninteressant ist. Die Wehrplatte ist überhaupt nicht sichtbar und auch nicht leicht zugänglich. Ein KSU ist ein vollfunktionsfähiges Wehr, das das Werk geprüft verlässt. Zur Steuerung kann ein Hand- oder Elektroantrieb verwendet werden. Dabei kann das KSU lokal bedient oder fernbedient (mittels Telemetrie) werden. Da die eingebaute Wehrplatte mit den Seitenwänden der Betonkonstruktion eine Einheit bildet, ist das Wehr gegen Schmutz unempfindlich und ist ein Strahlbrecher grundsätzlich nicht erforderlich. Die Wehrplatte wird mittels einer Kette aus nichtrostendem Stahl bewegt. Anyagjellemzők Material specification Material Oldal keretek / Side cheeks / Seitenwände Beton / Concrete Tányér / Plate / Platte Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Keret / Frame / Rahmen Beton / Concrete Megerősített bordíázat / Reinforcement rib / Rippen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Lánc / Chain / Kette Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Tömítés / Seal / Dichtung Csatlakozó készlet Fixing kit Befestigungsmaterial EPDM Daruval By crane Mit mobilem Kran Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-17

131 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre Kézi működtetés Manual operation Handbedienung KSU-Compact Elektromos működtetés Actuated elektrische Bedienung Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-18

132 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSU-Compact Max. 60º-ra zárva Closed max 60 zu max 60 Nyitva Open Geöffnet Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-19

133 Szintszabályozók Level control Wasserpegelregulierung Billenőgátak Tilting Weirs Kippwehre KSU-Compact A KSU-Compact ok 1000 x 1000 mm szabvány billenőgátak elérhetőek beton aknába építve kézi vezérléssel vagy AUMA meghajtással az ügyfél igényeinek megfelelően. A lánc vezérmű védve van a törmeléktől, így hosszabb az élettartama. A KSU-Compact-okat a gyárban építik és illesztik össze, így nincs szükség a helyszínen az igazításra. A KSU-Compact-ok raktárról elérhetőek. KSU-Compact is a standardized 1000 x 1000 mm tilting weir built into a concrete chamber; it is available with manual drive or actuated with Auma drive, depending on client s demands.the chain drive is protected from debris increasing their life span. The KSU-Compact is built and fully adjusted in the factory, hence no adjustments on site are required. The KSU-Compact is available from stock. Das KSU Compact ist ein handbedientes Wehr mit festen Abmessungen (1000 x 1000 mm), das in eine Betonkonstruktion eingebaut ist. Es kann an eine Betongrube angeschlossen werden und ist auch mit einem externen 220V- oder 380V-Antrieb lieferbar. Ein KSU Compact ist ein vollfunktionsfähiges Wehr, das das Werk geprüft verlässt. Da die eingebaute Wehrplatte mit den Seitenwänden der Betonkonstruktion eine Einheit bildet, ist das Wehr gegen Schmutz unempfindlich und ist ein Strahlbrecher grundsätzlich nicht erforderlich. Die Wehrplatte wird mittels einer Kette aus nichtrostendem Stahl bewegt. Anyagjellemzők Material specification Material Oldal keretek / Side cheeks / Seitenwände Beton / Concrete C45/55 class XA3 Tányér / Plate / Platte Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Keret / Frame / Rahmen Beton / Concrete C45/55 class XA3 Megerősített bordíázat / Reinforcement rib / Rippen Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Lánc / Chain / Kette Rozsdamentes acél / Stainless steel / Edelstahl 316L (WSt ) vagy 304 (Wst ) Tömítés / Seal / Dichtung EPDM Catwalk / Catwalk / Podest Almg 3 Csatlakozó készlet Fixing kit Befestigungsmaterial Daruval By crane Mit mobilem Kran Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 06-20

134 Szintszabályozók Level control Wasserpegelregulierung Tartalomjegyzék Table of contents Inhaltsverzeichnis Csoportszám Group number Produktgruppe Leírás Description Beschreibung Termékkód Product code Produktgruppe 302 Rakatolható túlfolyó Stackable overflow weir Aufbauwehr KSOS 312 Rakatolható túlfolyó aknával Stackable overflow weir with well Überlaufbecken mit Aufbauwehr KOP Túlfolyó gát aknával Overshot gate / Pull-down weir with well Überlaufschieber mit Überlaufbecken KOP/KOS Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

135 Szintszabályozók Level control Wasserpegelregulierung Rakatolható gátak Stackable weirs and wells Überlaufbecken und Aufbauwehre KSOS A KSOS alakítható gátak nagyon egyszerű, mégis hatékony módjai a víz szabályozásnak. Alapvetően egy alumínium keretből állnak HDPE sínekkel, amelyek különböző magasságú alumínium tpallókat tartanak, amelyeket igény szerint lehet magasítani. A vízszint 50 mm-es lépésenként szabályozható. A nem használt alumínium gerendák a túlfolyó tetején tárolhatóak. A felső keretrész lezárható, így elkerülhető az alumínium táblák illetéktelen elmozdítása. KWT adjustable weir KSOS is a very simple yet effective way of penning water. It is essentially an aluminium frame with HDPE guides, holding aluminium boards of different height that can be stacked as desired. It s minimum overflow is 50 mm. Those boards not in use can be kept within the unit, but above the water level, for later use. The top frame member is lockable, thus preventing unauthorized removal of the aluminium boards. Durch Verwendung nachhaltiger Werkstoffe wie Aluminium und HDPE ist die Konstruktion des KSOS wesentlich leichter geworden. Mit diesem Überlauf kann der Pegel des Oberwassers beeinflusst werden. Dieses Produkt ermöglicht es, den gewünschten Wasserpegel in Schritten von 50 mm herbeizuführen. Die Aluminiumbalken, die nicht notwendig sind, brauchen nicht mitgenommen zu werden, sondern können oben auf dem Überlauf aufbewahrt werden. Elérhető gerenda magasságok: 50, 100 és 200 mm Available log heights: 50, 100 and 200 mm Verfügbare Balkenhöhen: 50, 100 u. 200 mm a - Külső keret a - Exterior frame a - Ausserrahmen b - Stop log 200 mm b - Stop log 200 mm b - Dammbalken 200 mm c - Stop log 100 mm c - Stop log 100 mm c - Dammbalken 100 mm d - Stop log 50 mm d - Stop log 50 mm d - Dammbalken 50 mm e - Záró keret e - Lockup frame e - Abschliessrahmen 07-02

136 Szintszabályozók Level control Wasserpegelregulierung Rakatolható gátak Stackable weirs and wells Überlaufbecken und Aufbauwehre KSOS 11 5 Cikkszám 302Y C0 KSOS 500x400x x200+1x100+1x50 302Y C0 KSOS 500x500x x200+2x100+1x50 302Y C0 KSOS 500x600x x200+1x100+1x50 302Y C0 KSOS 500x700x x200+2x100+1x50 302Y C0 KSOS 500x800x x200+1x100+1x50 302Y C0 KSOS 500x900x x200+2x100+1x50 302Y C0 KSOS 500x1000x x200+1x100+1x50 302Y C0 KSOS 600x400x x200+1x100+1x50 302Y C0 KSOS 600x500x x200+2x100+1x50 302Y C0 KSOS 600x600x x200+1x100+1x50 302Y C0 KSOS 600x700x x200+2x100+1x50 302Y C0 KSOS 600x800x x200+1x100+1x50 302Y C0 KSOS 600x900x x200+2x100+1x50 302Y C0 KSOS 600x1000x x200+1x100+1x50 302Y C0 KSOS 700x400x x200+1x100+1x50 302Y C0 KSOS 700x500x x200+2x100+1x50 302Y C0 KSOS 700x600x x200+1x100+1x50 302Y C0 KSOS 700x700x x200+2x100+1x50 302Y C0 KSOS 700x800x x200+1x100+1x50 302Y C0 KSOS 700x900x x200+2x100+1x50 302Y C0 KSOS 700x1000x x200+1x100+1x50 302Y C0 KSOS 800x400x x200+1x100+1x50 302Y C0 KSOS 800x500x x200+2x100+1x50 302Y C0 KSOS 800x600x x200+1x100+1x50 302Y C0 KSOS 800x700x x200+2x100+1x50 302Y C0 KSOS 800x800x x200+1x100+1x50 302Y C0 KSOS 800x900x x200+2x100+1x50 302Y C0 KSOS 800x1000x x200+1x100+1x50 302Y C0 KSOS 900x400x x200+1x100+1x50 302Y C0 KSOS 900x500x x200+2x100+1x50 302Y C0 KSOS 900x600x x200+1x100+1x50 302Y C0 KSOS 900x700x x200+2x100+1x50 302Y C0 KSOS 900x800x x200+1x100+1x50 302Y C0 KSOS 900x900x x200+2x100+1x50 302Y C0 KSOS 900x1000x x200+1x100+1x50 302Y C0 KSOS 1000x400x x200+1x100+1x50 302Y C0 KSOS 1000x500x x200+2x100+1x50 302Y C0 KSOS 1000x600x x200+1x100+1x50 302Y C0 KSOS 1000x700x x200+2x100+1x50 302Y C0 KSOS 1000x800x x200+1x100+1x50 302Y C0 KSOS 1000x900x x200+2x100+1x50 302Y C0 KSOS 1000x1000x x200+1x100+1x50 302Y C0 KSOS 1000x1100x x200+2x100+1x50 302Y C0 KSOS 1000x1200x x200+1x100+1x50 302Y C0 KSOS 1000x1300x x200+2x100+1x50 302Y C0 KSOS 1000x1400x x200+1x100+1x50 302Y C0 KSOS 1000x1500x x200+2x100+1x50 302Y C0 KSOS 1200x1350x x200+2x100+2x50 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 07-03

137 Szintszabályozók Level control Wasserpegelregulierung Rakatolható gátak Stackable weirs and wells Überlaufbecken und Aufbauwehre KOP A KOP gátszerkezet egy nagyon egyszerű mégis hatékony módja a víz szabályozásnak, könnyű alumínium táblákat alkalmazva. A vízszint szabályozás minimum szintje 50 mm, alumínium táblákat használva, amelyek egy HDPE horonyba csúsznak be. A hasznáalton kívüli táblákat az egységen belül lehet tárolni. A KOP rakatolható kút egy HDPE kútegységgel van ellátva. Ez lehetővé teszi az egyszerű beszerelést, két cölöpöt használva, amelyek egy rugalmas kötés segítségével csatlakoznak egy csőhöz. Lezárható, így elkerülhető az illetéktelen hozzáférés. A gyors kiszállítás érdekében a KOP -k 3 méretben elérhetőek, a következők vannak raktáron: 600x x x1200 Igény esetén más méretek is elérhetőek. Anyagjellemzők Material specification Material The KOP weir structure is a simple yet effective way of penning water, using a set of stacking boards made from lightweight aluminium. The minimum level of water overshot is 50 mm using a given set of aluminium boards that slide into the HDPE groove. When not in use, the boards can be stored within the unit. The KOP stackable well is provided with an HDPE well unit. This allows easy installation, as it can be supported using two piles and connected to a pipe using a flexible coupling. It can also be locked to prevent unauthorised access. For a quick delivery, KOP is available in 3 sizes, its intermediates are kept on stock: 600x x x1200 Upon request, other sizes are available on request. Durch Verwendung nachhaltiger Werkstoffe wie Aluminium und HDPE ist die Konstruktion der Überlaufgrube KOP wesentlich leichter geworden. Mit diesem Überlauf kann der Pegel des Oberwassers beeinflusst werden. Dieses Produkt ermöglicht es, den gewünschten Wasserpegel in Schritten von 50 mm herbeizuführen. Die Aluminiumbalken, die nicht notwendig sind, brauchen nicht mitgenommen zu werden, sondern können oben auf dem Sperrrahmen aufbewahrt werden. Die Überlaufgrube ist mit einem abschließbaren Deckel ausgestattet, sodass weniger oft Beschädigungen durch Vandalismus auftreten. Die Dammbalken können jetzt nur entfernt werden, wenn der Deckel geöffnet ist. Sie können dann wieder auf dem Sperrrahmen abgelegt werden. Die Überlaufgrube ist mit einem Kunststoffauslass versehen. Dieser unterirdische Auslass wird an einen Düker oder eine Leitung angeschlossen. Bei Bedarf kann er an ein Beton- oder Spiwellrohr und eine PVC- oder HDPE-Leitung angeschlossen werden. Es kann auch mit einer zugfesten Flanschverbindung gearbeitet werden. Um eine schnelle Lieferung zu ermöglichen, sind folgende KOP-Halbfabrikate vorrätig (Wehrbreite x Wehrhöhe): 600x x x1200 Andere Maße auf Anfrage. Gát / Well / Überlaufbecken HDPE Gerendák / PStop logs / Stapelbalken / Alumínium Keret / Frame / Rahmen Stainless Steel Grade 304 (WSt ) Sín / Rail / Schiene HDPE Tömítés / Seal / Dichtung EPDM Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 07-04

138 Szintszabályozók Level control Wasserpegelregulierung Rakatolható túlfolyó aknával Stackable weirs and wells Überlaufbecken und Aufbauwehre KOP A ltábla összetevőit lásd a KSOS résznél For log composition: see KSOS Balkenzusammensetzung siehe KSOS 11 5 Elérhető palló magasságok: 50, 100 és 200 mm Available log heights: 50, 100 and 200 mm Verfügbare Balkenhöhen: 50, 100 u. 200 mm Cikkszám 312Y N (Ø315) 20 M10 312Y N (Ø315) 21 M10 312Y N (Ø315) 22 M10 a - Rakatolható pallók a - Stackable logs a - Stapelbalken b - Gát b - Well b- Überlaufbecken c - Kiengedő cső c - Release pipe c - Wasserrohr d - Zárható nyílásfedél d - Lockable hatch cover d - Lukenabdeckung e - Zár e - Lock e - Verriegelung f - Emelőfül f - Lifting eye f - Hissauge Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 07-05

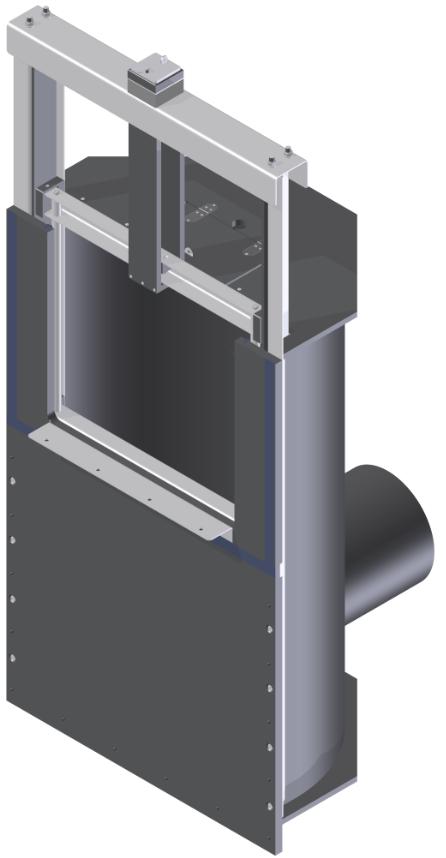

139 Szintszabályozók Level control Wasserpegelregulierung Állítható gát aknával Adjustable weir with integrated well Überlaufschieber mit Überlaufbecken A KOP/KOS gát rendszerek egyszerű, mégis hatékony módjai a víz elzárásának, a rozsdamentes acélból készült felhúzható gátnak köszönhetően. A gát lehetővé teszi a túlfolyó vízszint könnyű igazítását egy S-fogantyú segítségével, amely egy félhold alakú vezérlőhöz csatlakozik. A KOP/KOS HDPE gát egységgel van ellátva. Ez könnyű beszerelést tesz lehetővé, mivel 2 cölöppel lehet rögzíteni és egy PVC vagy PE csőhöz csatlakozik, egy rugalmas kötés segítségével. A kontrol nyílást le lehet zárni, illetéktelen beavatkozást megelőzve így. A KOP/KOS rendszereket specifikációknak megfelelően gyártják, így raktárról nem elérhetőek. KOP/KOS The KOP/KOS weir structure is a simple yet effective way of penning water, using a pull-up weir made from stainless steel. The weir allows for easy adjustment of the overflow water level using an S- crank or similar device that connects to the half moon drive. The KOP/KOS is provided with an HDPE well unit. This allows easy installation, as it can be supported using two piles and connected to a PVC or PE pipe using a flexible coupling. Its inspection hatch can also be locked to prevent unauthorised access. KOP/KOS is fabricated according to specification, hence not available from stock. Durch Verwendung nachhaltiger Werkstoffe wie HDPE und Edelstahl ist die Konstruktion der Überlaufgrube KOP/ KOS wesentlich leichter geworden. Mit diesem Überlauf kann der Pegel des Oberwassers beeinflusst werden. Dieses Produkt ermöglicht es, den gewünschten Wasserpegel Stufenlos herbeizuführen. Die Überlaufgrube ist mit einem abschließbaren Inspektionsdeckel ausgestattet, sodass weniger oft Beschädigungen durch Vandalismus auftreten. Die Überlaufgrube ist mit einem Kunststoffauslass versehen. Dieser unterirdische Auslass wird an einen Düker oder eine Leitung angeschlossen. Bei Bedarf kann er an ein Beton- oder Spiwellrohr und eine PVC- oder HDPE-Leitung angeschlossen werden. Es kann auch mit einer zugfesten Flanschverbindung gearbeitet werden. Der KOP/KOS wird kundenspezifisch angefertigt und ist darum nicht aus Vorrat lieferbar. Anyagjellemzők Material specification Material Gát / Well / Überlaufbecken HDPE Gát / Weir / Überlaufschieber 05-3 oldalak / page / Seite Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 07-06

140 Szintszabályozók Level control Wasserpegelregulierung Állítható gát aknával Adjustable weir with integrated well Überlaufschieber mit Überlaufbecken KOP/KOS a - Négyzet alakú csatlakozó a - square connector a - Vierkant Bedienung b - Felső rész b - Top member b - Brücke c - Orsóanya c - Spindle nut c - Gewindeblock d - Orsó d - Spindle d - Gewindespindel e - Mozgatható tányér e - Sliding plate e - Schieberplatte f - Tömítés f - Seal f - Gummidichtung g - Zárható nyílásfedél g - Lockable hatch cover g - Lukenabdeckung h - Gát h - Well h - Überlaufbecken j - Leengedő cső j - Release pipe j - Wasserrohr A - Túlfolyás szélessége A - Overflow width A - Flussweite B - Gát magasság B - Weir height B - Wehrhohe C - Túlfolyás C - Overflow C - Überfluss 11 5 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 07-07

141 Szintszabályozók Level control Wasserpegelregulierung Fejezet összefoglaló Chapter summary Kapittelauszug A KWT gátakat felszíni és esővíz rendszereknél lehet használni. A KOP és KSOS gát szerkezetek egyszerű, mégis hatékony módjai a víz elzárásának a könnyű alumínium zárótábláknak köszönhetően. Mindkettő gáttípus szintjét 50 mm-es lépésekben lehet változtatni, amely egy speciális kerettel van ellátva, amely lehetővé teszi, hogy a táblák az egységen belül legyenek használaton kívül is. A KOP gát HDPE egységgel van ellátva. Ez egyszerű beépítést tesz lehetővé. Le lehet zárni, az illetéktelen hozzáférést megakadályozva. A KOP/ KOS lehetővé teszi a túlfolyás vízszintjéhez történő könnyű igazodást egy S- hajtókar, amely egy félhold alakú vezérlőhöz csatlakozik. KWT adjustable weirs and wells are used in surface-, and rainwater applications. The KOP and KSOS weir structures are a simple yet effective way of penning water, using a set of stacking boards made from lightweight aluminium. Both weir types can be adjusted by 50mm using a set of boards, which is also supplied with a special frame to allow the boards to be kept within the unit when not in use. The KOP stackable well is provided with an HDPE well unit. This allows easy installation, as it can be supported on two stakes and connected to a pipe using a flexible coupling. It can also be locked to prevent unauthorised access.the KOP/KOS weir allows for easy adjustment of the overflow water level using an S-crank or similar device that connects to the half moon drive. Durch Verwendung nachhaltiger Werkstoffe wie Aluminium und HDPE ist die Konstruktion des KSOS und insbesondere der Überlaufgrube KOP wesentlich leichter geworden. Mit diesem Überlauf kann der Pegel des Oberwassers beeinflusst werden. Beide Produkte ermöglichen es, den gewünschten Wasserpegel in Schritten von 50 mm herbeizuführen. Die Aluminiumbalken, die nicht notwendig sind, brauchen nicht mitgenommen zu werden, sondern können oben auf dem Überlauf aufbewahrt werden. Die Überlaufgrube ist mit einem abschließbaren Deckel ausgestattet, sodass weniger oft Beschädigungen durch Vandalismus auftreten. Die Dammbalken können jetzt nur entfernt werden, wenn der Deckel geöffnet ist. Sie können dann wieder auf dem Überlaufrahmen abgelegt werden. Die Überlaufgrube ist mit einem Kunststoffauslass versehen. Dieser unterirdische Auslass wird an einen Düker oder eine Leitung angeschlossen. Bei Bedarf kann er an ein Beton- oder Spiwellrohr und eine PVC- oder HDPE-Leitung angeschlossen werden. Es kann auch mit einer zugfesten Flanschverbindung gearbeitet werden. Der KOP/KOS ermöglicht es, den gewünschten Wasserpegel Stufenlos herbeizuführen. Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 07-08

142 Szintszabályozók Level control Wasserpegelregulierung Tartalomjegyzék Table of contents Inhaltsverzeichnis Csoportszám Group number Produktgruppe Leírás Description Beschreibung Termékkód Product code Produktgruppe 401 Automatikus úszó szabályzó Automatic float Schwimmereinheit KVU 414 Lebegő gát Floating weir Automatischer Wehr mit Schwimmer KDS Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

143 10 9 Szintszabályozók Level control Wasserpegelregulierung A KWT automata vízszabályozó rendszereket főleg felszíni vízrendszerekben lehet használni. Tökéletes módja nagy mennyiségű víz gyors mozgatásának, legtöbbször elektromos áram nélkül. A szabályozás számos módját lehet használni, hogy az egységet változatlanul lehessen igazítani, hogy a legjobb szintszabályozás biztosítva legyen. A KVU úszóegységet teljesen automatikus belső szerkezetként lehet használni, amely biztosítja az alacsonyabb szint a megfelelő magasságon tartását. Lehetővé teszi, hogy az alacsonyabb vízszint elektromos áram nélkül legyen szinten tartva, a ráfolyó oldalon lévő vízmagasságtól függetlenül. A KDS-t arra tervezték, hogy fenntartsa a szintkülönbséget felső és alsó vízszint között. A KDS mindig visszatér az egyensúlyi helyzetébe, ahogy a víz vagy lefolyik vagy feltöltődik. Fejezet összefoglaló Chapter summary Kapittelauszug The KWT automatic level control systems are mainly used in surface water systems. They are an ideal way of moving large volumes of water quickly, in most cases without the use of electricity. Various methods of control can be used to ensure that the unit can be adjusted invariably to ensure the best level control. The KWT floating unit KVU can be used as a fully automatic working intake structure that will ensure the lower level is kept at the required height. It allows the lower level to be maintained without electricity, regardless of the water height on the upstream side. The KDS is designed to maintain a set level difference between a feed level and a lower water level. The KDS will always return to its balanced state as the water is either discharged or topped up.. Die automatischen Wasserstandsregeleinheiten von KWT finden hauptsächlich in Oberflächenwasser Verwendung. Die Schwimmereinheit KVU kann als vollautomatisch funktionierendes Einlaufbauwerk verwendet werden, wobei der Pegel des Unterwassers beibehalten wird. Dazu ist kein Strom erforderlich. Das schwimmergesteuerte Wehr KDS funktioniert stromunabhängig, wobei positive und negative Wirkungen gleichmäßig über ein Gebiet verteilt werden. Dieses schwimmergesteuerte Wehr von KWT kann eingesetzt werden, wenn zwischen Ober- und Unterwasser eine feste Wasserstandsdifferenz aufrechterhalten werden soll Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-02

144 Szintszabályozók Level control Wasserpegelregulierung Automata szintszabályozók Automatic level control Automatische Regelung KVU Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-03

145 Szintszabályozók Level control Wasserpegelregulierung Automata szintszabályozók Automatic level control Automatische Regelung KVU Szerkezeti ábra Methods of application Einsatzbeispiele Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-04

146 Automata szintszabályozók Automatic level control Automatische Regelung KVU Szintszabályozók Level control Wasserpegelregulierung Felül nézet Top view Draufsicht Szerkezet minta Bespoke design; sample Entwurf nach Maß, Beispiel Elölnézet Front view Vorderansicht Oldal nézet Side view Seitenansicht Max 3000 mm Ø mm DN A mm B mm C min C max Súly kg Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-05

147 10 9 Szintszabályozók Level control Wasserpegelregulierung Automata szintszabályozók Automatic level control Automatische Regelung A KVU úszóegységet teljesen automatikus belső szerkezetként lehet használni, amely biztosítja egy alacsonyabb szint megfelelő magasságon történő tartását. Az egység két kamrát egyesít, egy lebegő kamrát, amelyik az elfolyó oldalon tartja a lebegés szintjét, illetve a csappantyút tartó kamrát, amely szétválasztja töltő és a szállított szinteket. Amikor a szállított szint túlzottan lecsökken, ez kinyitja a tartó kamrában lévő csappantyút, hogy visszatöltse a kívánt vízszintet. Amikor a szállított szintet eléri a víz magasság, a csappantyú lezár, így megállítja a befolyó oldalról érkező áramlatot. Ez a rendszer lehetővé teszi, hogy az alacsonyabb szintet elektromos áram nélkül tartsák fent, tekintet nélkül a ráfolyó oldalon lévő vízszintre. Az egység vandalizmus ellen védett és számos módon lehet kialakítani. A süllyesztett egység további előnye az, hogy csökkenti a fagy hatását, és segíti a vezérlő biztonságát. KVU The KWT floating unit KVU can be used as a fully automatic working intake structure that will ensure the lower level is kept at the required height. The unit incorporates two chambers; a float chamber which holds a float operating on the downstream (carrier) water level and a flow chamber holding a valve which isolates the feed and carrier levels. When the carrier level drops, this opens the valve in the flow chamber to allow water into the carrier, in effect topping up the level. When the carrier level is reached, the valve closes, stopping the flow from the feed level. This system allows the lower level to be maintained without electricity, regardless of the water height on the upstream side. The unit is vandal resistant, and can be fitted in a number of ways. These methods include wall mounting on concrete, sheet pile or brick structures, floor mounting in a chamber and also buried in the ground. The added benefit of burying the unit is that it will reduce the effects of frost and improve the safety of the operator. Die Schwimmereinheit KVU kann als vollautomatisch funktionierendes Einlaufbauwerk verwendet werden, wobei der Pegel des Unterwassers beibehalten wird. Dazu ist kein Strom erforderlich. Nie wieder muss zu viel eingelassenes Wasser wieder abgelassen werden. Die Einheit reagiert mittels eines Schwimmers im Unter- oder Oberwasser. Wenn der Pegel des Oberwassers sinkt, gibt die Einheit Wasser ab. Das Absperrelement befindet sich im Oberwasser. Dadurch entsteht eine Wassersperre, die mit der Strömung zusammenwirkt. Die Schwimmereinheit wird durch Schwankungen des Wasserstands im Oberwasser nicht gestört. Durch ihre Formgebung ist sie weitgehend gegen Verschmutzung beständig. Standardmäßig wird die Einheit in einer Grubenkonstruktion verborgen, um sie vor Vandalismus und Sabotage zu schützen. Die Schwimmereinheit wird oft als Einlauf verwendet, ist aber auch gut als Ablauf oder kombinierter Ein- und Ablauf einsetzbar. Die KVU kann vor, in oder nach einem Leitungssystem angebracht werden. Sie kann auch einfach an einer Spundwand aufgehängt werden. Vorzugsweise wird sie zum Schutz vor strengem Frost in der Erde eingebettet. Es wurden bereits viele Einläufe mit der KVU realisiert, wobei auch das eingelas Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-06

148 Szintszabályozók Level control Wasserpegelregulierung Automata szintszabályozók Automatic level control Automatische Regelung KDS Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-07

149 10 9 Szintszabályozók Level control Wasserpegelregulierung Automata szintszabályozók Automatic level control Automatische Regelung KDS Legmagasabb pozíció Highest position Höchste Öffnung B min B max 500 mm 5000 mm Max 1000 mm Anyagjellemzők Material specification Material Úszó / Float / Schwimmerkörper HDPE Csappanytú / Valve / Verschlussklappe HDPE Keret / Frame / Rahmen Rozsdamentes acél / Stainless steel / Edelstahl 304 (Wst ) Zsanérok / Hinges / Scharniere Rozsdamentes acél / Stainless steel / Edelstahl 304 (Wst ) Tömítés / Seal / Dichtung EPDM Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-08

150 Szintszabályozók Level control Wasserpegelregulierung Automata szintszabályozók Automatic level control Automatische Regelung KDS Beépítési minta Bespoke design; sample Entwurf nach Maß, Beispiel 4 3 Legalacsonyabb pozíció Lowest position Niedrigste Öffnung Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-09

151 Szintszabályozók Level control Wasserpegelregulierung Automata szintszabályozók Automatic level control Automatische Regelung A KDS-t arra tervezték, hogy fenntartsa a szintkülönbséget a felső és az alsó vízszint között. A KWT úszó gát magában foglal egy lebegő kamrát, ami biztosítja a szintkülönbséget a felső és az alsó szint között. A különbséget a felhasználó állítja be, a maximum akár 1000 mm is lehet. A gát szintje a megadott magasságon marad amikor a vízszintek megfelelően vannak beállítva: 1. A vízszint az alsó tározóban csökken, így az úszó is süllyed, több vizet átengedve. 2. A szintkülönbség megemelkedik a felső szintben történt növekedés miatt, a KDS lehetővé teszi, hogy a víz átfolyjon. A KDS mindig visszatér az egyensúlyi állapotába mivel a víz vagy kifolyik, vagy feltöltődik. Ez biztosítja azt, hogy a beállított szintkülönbség fennmarad a felső és alsó részek között. A KDS-t hozzá lehet igazítani már meglévő szerkezetekhez is. KDS The KDS is designed to maintain a set level difference (A) between a feed level and a lower water level. The KWT float weir incorporates a floating chamber which controls the level of a weir structure, maintaining a set difference between the upper feed level and the lower carrier level. The distance can be set by the user, with a maximum level difference of up to 1,000 mm. The weir level will remain at the height set when the water levels are correctly balanced, until either: 1. The water level in the lower carrier drops, meaning that the float drops and the weir allows water to spill over. 2. The set level difference is exceeded due to a rise in the level in the upper feed, the KDS will allow water to spill over. The KDS will always return to its balanced state as the water is either discharged or topped up. This will ensure that a fixed level difference is maintained between the high and low reaches. The KDS can be adjusted accurately by adjusting the water level inside the float. The KDS can be fitted to existing structures such as concrete, sheet piling or brick, and also to pre-cast concrete assemblies. Das schwimmergesteuerte Wehr KDS funktioniert stromunabhängig, wobei positive und negative Wirkungen gleichmäßig über ein Gebiet verteilt werden. Dieses schwimmergesteuerte Wehr von KWT kann eingesetzt werden, wenn zwischen Ober- und Unterwasser eine feste Wasserstandsdifferenz (A) aufrechterhalten werden soll. Die maximal zu erzielende Wasserstandsdifferenz beträgt 1000 mm. Das KDS treibt mittels eines großen Schwimmkörpers auf dem Unterwasser. Der Schwimmkörper sorgt für einen Auftrieb, wodurch der darauf angebrachte Staukasten in der Lage ist, eine bestimmtes Wasservolumen zu tragen bzw. zu stauen. Das System befindet sich dabei im Gleichgewicht. Dieses Gleichgewicht kann auf zweierlei natürliche Weise gekippt werden: 1. Der Pegel des Unterwassers sinkt, wodurch der Schwimmkörper ebenfalls absackt und der Staukasten Wasser überlaufen lässt. 2. Wenn die eingestellte Wasserstandsdifferenz infolge einer Pegelsteigung des Oberwassers überschritten wird, lässt das KDS Wasser überlaufen. Das KDS kehrt immer in seinen Gleichgewichtszustand zurück. Dadurch bleibt eine feste Wasserstandsdifferenz zwischen Ober- und Unterwasser erhalten. Das KDS kann innerhalb bestimmter Grenzen eingestellt werden, indem der Schwimmkörper durch Zu- oder Ablassen von Umgebungswasser schwerer oder leichter gemacht wird. Es kann in einer Aussparung in beispielsweise einer Spundwand oder Betongrube angebracht werden. Auch in eine bestehende Struktur kann dieses schwimmergesteuerte Wehr einfach eingepasst werden Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 08-10

152 Kiegészítők accessoires Zubehör Szerelési és működtetési kiegészítők Fitting and operation accessories Bedienung- u. Montagenzubehör Tartalomjegyzék Table of contents Inhaltsverzeichnis Csoportszám Group number Produktgruppe Leírás Description Beschreibung 814 Szárhosszabbítók és konzolok Spindle extensions and brackets Spindelverlängerungen Szárhosszabbítók és adapterek Spindle extensions and adapters Spindelverlängerungen u. Bedienungsadapter Kulcsok, hajtókarok és kézikerekek Wrenches, cranks, handwheels Bedienungsmöglichkeiten Talpazatok és konzolok Pedestals and support brackets Bedienungsstützen Védőburkolatok Actuator protection covers Schutzhauben Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

153 Kiegészítők accessoires Zubehör Szárhosszabbítók és konzolok Spindle extensions and brackets Spindelverlängerungen AT5: max 120 Nm, mm Példa Sample Beispiel 814ZA.KOST.C 814ZA.CONS 814ZA.ODST x TA alkatrészek Components TA TA Komponenten 814ZA.VLKK 814ZB.KOST 814ZB.CONS 814ZB.ODST 814ZBSTRG.C TB alkatrészek Components TB TB Komponenten 1 - Konzol 1 - Console 1 - Konsole 2 - Vegyi horgonycsavar 2 - Chemical anchor 2 - Chemisches Anker 3,4 - Záró gyűrű 3,4 - Locking ring 3,4 - Sperre 5 - Belső cső (814ZA.ODST) 5 - Inner tube (814ZA.ODST) 5 - Untersatz mit Anschluß (814ZA.ODST) 6 - Felső cső 6 - Upper tube 6 - Aufsatz 7 - Csatlakozó cső 7 - Expansion tube 7 - Verbindungsrohr 9 - Csatlakozó dugó 9 - Male connector 9 - Bedienungsanschluß A-A Belső csatlakozó cső A-A Internal connecting tube A A Internes Verbindungsglied Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 09-02

154 Kiegészítők accessoires Zubehör Szárhosszabbítók és adapterek Spindle extensions and adapters Spindelverlängerungen u. Bedienungsadapter A KWT - 27/32 - Ø20/6 - VK25 - VK20 < 120 Nm L KWT VK20 VK25 Ø 20/6 Ø 25/8 Ø 30/8 27/32 T mm T mm T mm T mm T mm T mm T mm T mm T mm T mm B 27/32 - Ø20/6 - Ø25/8 < 250 Nm L KWT VK20 VK25 Ø 20/6 Ø 25/8 Ø 30/8 27/32 T mm o T mm o Csatlakozók Terminals Anschlüsse KWT Ø20/6 Ø25/8 Ø30/8 27/ T mm o T mm o T mm o T mm o T mm o T mm o T mm o T mm o VK20 VK25 Adapterek adapters Adapter C 27/32 - Ø30/8 < 600 Nm L KWT VK20 VK25 Ø 20/6 Ø 25/8 Ø 30/8 27/32 T mm 2440.R20.R20S R20SL T mm T mm 740.VK VK21.KWT T mm T mm T mm 740.VK20.VK VK20.VK20 T mm T mm T mm VK21 T mm 2440.R25SB.2732 Nem elérhető szabvány o opcionális További adapterek kérésre Other adapters on request Andere Andapter werden auf Anfrage hergestellt 740.KWT.R20S 740.VK20.R20S 2440.R20S.2732 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 09-03

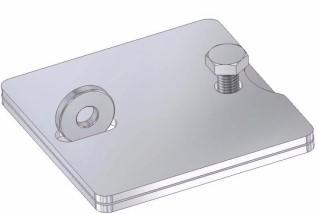

155 10 9 Kiegészítők accessoires Zubehör T-kulcsok, hajtókarok és kézikerekek Wrenches, cranks, handwheels Bedienungsmöglichkeiten Kézi kerekek Handwheels Handräder Opcionális kerekek Handle optional Handgriff optional 1003.MGE.28x85 F Ø 600 mm LORC LORF Nyitva / zárva open / close Fkg = Nm 0,33 Nm = Fkg 0,33-1 F Ø 400 mm LORC LORF Nyitva / zárva open / close Fkg = Nm 0,5 Nm = Fkg 0,5-1 T-kulcsok, hajtókarok Wrenches, cranks Kurbel, S u. T Schlüssel L = 1500 mm 710ZS ZSS L = 1000 mm 710ZT ZT1000 Záró eszközök és közvetlen adapterek Locking devices and direct adapters Verriegelungen und direkt montierte Adapter KWT.2732 Fixvolant adapter szett KWT.2732 adapter szett 02 (T-hajtókar) KWT.VK KWT.R20 Fixmoteur adapter szett Z.F10 PVRGR-KSA Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 09-04

156 900 mm mm / 1000 mm Kiegészítők accessoires Zubehör Talpazatok és konzolok Pedestals and support brackets Bedienungsstützen 842Y.900A.F10 (SS mm) 844Y.900A.F10 (SS316L) 842Y.1000.F10 (SS mm) 844Y.1000.F10 (SS316L) Max 120 Nm 834Y.10 Igény esetén elérhető Available on request Wird auf Anfrage hergestellt 834Y.A.F10 Wall bracket A Pozíció indikátor igény esetén Position indicator on request Stellungsmelder auf Anfrage 834Y.B.F10 Wall bracket B Raktárról elérhető Available from stock Aus Lager lieferbar Max 250 Nm 842Y NM (SS304) 844Y NM (SS316L) 842Y NMF14 842Y NM.MB1 842Y NM.MB2 Max 600 Nm Igény esetén elérhető Available on request Wird auf Anfrage hergestellt Pozíció indikátor igény esetén Position indicator on request Stellungsmelder auf Anfrage Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 09-05

157 Kiegészítők accessoires Zubehör Védőburkolatok Actuator protection covers Schutzhauben AUMA Norm Rozsdamentes acél (szabvány) Stainless steel (standard) Edelstahl (standard) AUMA Norm >10.2 Auma Matic / Aumatic Auma 24 V DC Rozsdamentes acél (nagyobb méret) Stainless steel (large size) Edelstahl (großes Modell) Műszaki adatok Technical data Technische Daten Rozsdamentes acél, HDPE elérhető Stainless steel; HDPE available Edelstahl; HDPE auf Anfrage Zárható Lockable Abschliessbar Igény esetén gázrugós nyitásrásegítővel Gas strut available Dämpfungseinrichtung auf Anfrage Különböző RAL színezettel RAL colours available RAL Farben auf Anfrage Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 09-06

158 10 9 Kiegészítők accessoires Zubehör Falra szerelhető zsilipek mozgató szerkezetei Representative composition wall mounted penstock Representativer Aufbau Sperrschieber Nem emelkedő orsós non-rising spindle nicht steigender Spindel option KSA-MD-R-O < 800 KSA-MD-R-O > 800 KSA-MD-R-O < 800 KSA-MD-R-O > 800 Közvetlen működés Kibővített működés Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 09-07

159 Kiegészítők accessoires Zubehör Falra szerelhető zsilipek mozgató szerkezetei Representative composition wall mounted penstock Representativer Aufbau Sperrschieber TR > TR40 Emelkedő orsós rising spindle steigender Spindel TR > TR option 11 5 KSA-MD-R-O < 800 KSA-MD-R-O > 800 KSA-MD-R-O < 800 KSA-MD-R-O > 800 Közvetlen működés Kibővített működés Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 09-08

160 Hallépcsők Fish Passes Fischtreppen/Fischpäße Tartalomjegyzék Table of contents Inhaltsverzeichnis Leírás Description Beschreibung Termékkód Product code Produktgruppe Hallépcső, dobozos, De Wit szabad áramlás Fish pass, boxed, De Wit free flow Fischpaß gem. De Wit, freie Strömung KVP DW Hallépcső, késleltetett zárású (árapály mozgás esetében) Fish pass, retarded barrier (in case of tidal movement) Fischpaß, verzögerter Schließung KVP VK Hallépcső, hornyolt vadvizi hallépcső (angolna, pisztráng, lazac) Fish pass, grooved wild water fish way (elver,trout,salmon) Fischtreppe (Glasaal, Forelle, Lachs) KVP TR Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten

161 Hallépcsők Fish Passes Fischtreppen/Fischpäße Fejezet összefoglaló Chapter summary Kapittelauszug Az EU Víz Keretirányelve(2000/60/EK) eredményeként a vízfolyások intenzívebb szabályozásra kerülnek. Ez olyan problémákat eredményez, amelyek gyakorlatilag lehetetlenné teszik a halak vándorlását. A vízügyi keretirányelv különös követelményeket támaszt a halállományra vonatkozóan. A KWT hallépcsőit számos országban használják kombinálva a billenőgátakkal és a zsilipekkel. A KVP-DW egy holland találmány. A halak átúsznak, a korlátozott szintkülönbségű hallépcső kamráin keresztül. A KVP-DW lehet kerek vagy téglalap alakú. A KVP-VK-t árapályos vizekre fejlesztették ki. Késlelteti a csappantyúk záródási idejét, így időt hagyva a halaknak az átúszásra. A KVP-VS az automata DeWit elv továbbfejlesztése,. Mivel a vízáramlás erősen csökkentett, az alacsonyabb és magasabb szintek közötti vízmennyiség veszteség korlátozott. A KVP-TR lehetővé teszi a vadvizi halaknak (pisztráng, lazac) és az angolnának, hogy magasabb vizek felé ússzanak a vízgát mentén. Following the European Water Framework Directive 2000/60/EC, water barriers will be implemented that may be preventing fish migration. In England and Wales, the Eel regulation 2009 was implemented as a result of the Council regulation 1100/2007 thus providing passage ways for eels over barriers and obstructions. In other European countries, similar actions will be developed. KWT fish passes and wild water simulation ramps are widely used in combination with tilting weirs and penstocks. KVP-DW is a Dutch invention; fish migrate, where barrier level differences are limited, through various chambers of the fish pass. The KVP-DW can be round, rectangular or actuator driven. KVP-VK has been developed for tidal waters; it delays the closure time of nonreturn valves considerably leaving ample time for fish to migrate. KVP-VS is a further development on the automatic DeWit principle, however the water flow is strongly reduced thus limiting the loss of water from high to low levels. KVP-TR allows wild water fish (trout, salmon) and eel to migrate to higher waters alongside the water barrier. Infolge der Europäischen Rahmenrichtlinie 2000/60/EG werden Wasserläufe intensiver reguliert. Dadurch entstehen Behinderungen, die die Fischmigration praktisch unmöglich machen. Die Wasserrahmenrichtlinie stellt spezielle Anforderungen an den Fischstand. Auch in anderen Teilen Europas sind Neuregelungen zu erwarten. Die Fischpässe und Fischtreppen von KWT werden in vielen Ländern zusammen mit Wehren und Absperrschiebern verwendet. Der KVP-DW ist ein Fischpass, der sich speziell für niedrig gelegene Gebiete eignet, wo eine Regulierung des Wasserstands in Wassergräben und Kanälen erforderlich ist. Er ist in rechteckiger oder runder Ausführung lieferbar. Der KVP-VK wird hauptsächlich in Flussmündungen mit starken Ebbe- und Flutbewegungen eingesetzt. Durch einen Schwimmermechanismus wird das Schließen der Rückstauklappen verzögert, sodass die Fische länger hindurch schwimmen können. Die KVP-VS ist eine autonom regulierende Fischschleuse, die die hohen Wasserverluste der standardmäßig verwendeten Beckenfischpässe mit wasserdurchströmten Öffnungen vermeidet. Sie ist vor allem gut bei größeren Höhenunterschieden einsetzbar Die KVP-TR ist eine auf Lachs und Forelle ausgelegte Fischtreppe. Sie wird oft in Kombination mit einer speziell für Jungaal (Glasaal) entwickelten Treppe verwendet Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 10-02

162 Hallépcsők Fish Passes Fischtreppen/Fischpäße DeWit hallépcső DeWit fish pass DeWit Fischpaß KVP-DW Szabad áramlás Free Flow Freier Durchfluß DW1 DW3 Szabályozott áramlás Controlled Flow Kontrollierter Durchfluß DW2 DW1. Téglalap alakú, különálló rekeszek, szabad áramlás Rectangular, separate compartments, free flow Eckig mit getrennten Kammern und freiem Durchfluss Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 10-03

163 Hallépcsők Fish Passes Fischtreppen/Fischpäße DeWit hallépcső DeWit fish pass DeWit Fischpaß KVP-DW DW2. Téglalap alakú, zárható különálló rekeszekkel Rectangular, with lockable separate compartments Rechteckig mit getrennten Kammern, kontrolliert absperrbar Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 10-04

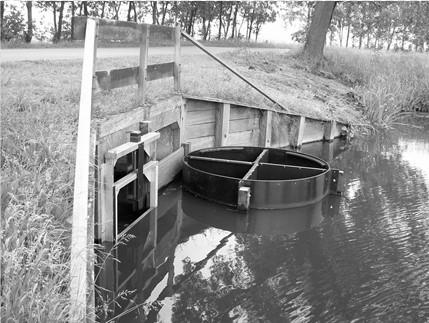

164 Hallépcsők Fish Passes Fischtreppen/Fischpäße DeWit hallépcső DeWit fish pass DeWit Fischpaß KVP-DW DW3. Kör alakú, szabad áramlású különálló rekeszekkel Round, free flow, with separate compartments Rund mit getrennten Kammern, freier Durchfluss KVP-DW anaygjellemzők Material specification KVP-DW Material KVP-DW Rozsdamentes acél 304, 316L, HDPE vagy ezek bármelyik kombinációja Stainless Steel 304, Stainless Steel 316L, HDPE or any combination thereof Nichtrostender Stahl 304, nichtrostender Stahl 316L, HDPE oder eine Kombination daraus Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 10-05

165 10 9 Hallépcsők Fish Passes Fischtreppen/Fischpäße KVP-VK VK1a. Hallépcső, úszócsappantyús elzárás Fish pass, single valve closure, ball float Fischfreundlicher Pass, verzögerte Schließung mit Schwimmer VK1b. Hallépcső, úszócsappantyús elzárás Fish pass, multi-valve closure, ball float Fischfreundlicher Pass, verzögerte Schließung mit Schwimmer und Doppelklappe Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 10-06

166 Hallépcsők Fish Passes Fischtreppen/Fischpäße KVP-VK VK2a. Hallépcső, úszócsappantyús elzárás, függőleges zsanérzattal Fish pass, single valve closure, vertical hinges, ball float Fischpaß, verzogerter Schließung mit Schwimmer, vertical aufgehängt VK2b. Hallépcső, multi úszócsappantyús elzárás, függőleges zsanérokkal Fish pass, multi-valve closure, vertical hinges, ball float Fischpaß, verzögerter Schließung mit Schwimmer, vertical aufgehängt Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 10-07

167 10 9 Hallépcsők Fish Passes Fischtreppen/Fischpäße Teljesen automata hallépcső, csökentett áramlás Fully automatic fish pass, reduced flow Vollautomatischer Fischaufstiegshilfe mit reduzierter Durchfluß KVP-TR TR1. Vadvízi hallépcső anadróm hal mozgáshoz (tengeri pisztráng és tokhal billenőgáttal kiegészítve) White water fish pass for anadromous migration (sea trout, salmon and sturgeon integrated with tilting weir) Fischaufstiegshilfe für Seeforelle, Lachs und Stör (mit einem Wehr integriert) TR2. Katadróm hal mozgás (fiatal angolna hallépcső billenő gáttal kiegészítve) Catadromous migration (Elver / young eal pass integrated with penstock or tilting weir) Fischtaufstiegshilfe für Glasaal (mit einem Wehr oder Hubschieber integriert) 11 5 Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 10-08

168 10 9 Egyebek Miscellaneous Sonstiges Auma hajtóművek Auma actuators Auma Antriebe Tartalomjegyzék Table of contents Inhaltsverzeichnis Csoportszám Group number Produktgruppe Leírás Description Beschreibung Termékkód Product code Produktgruppe Auma hajtóművek Auma actuators Auma Antriebe Raktárkészleti lista Stock item listing Lagerprodukte AUMA MULTI-TURN Vízkezelő rendszerekhez AUMA 11 5 AUMA AUMATIC SA SA SAExC Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 11-01

169 Egyebek Miscellaneous Sonstiges Auma hajtóművek Auma actuators Auma Antriebe Max forgatónyomaték (Nm) típus Indítókar Zsilip SA SA SA SA SA SA Megjegyzés: 2011 folyamán minden típusszám megváltozott Note: in the course of 2011 all model numbers have been changed Falitartóval With wall bracket Mit Halter Szabvány jellemzők SA Nyit-zár T-max 15 min Határoló Csappantyú mozgás befejeződik Motor 3-fázisú 400V AC IP68 Védelem max 0,6 bar, 72 óra Korrozió KN Réteg vastagság 60 μm Kimeneti vezérmű Reteszhorony 20/6, 25/8 or 30/8 Pozíció Mechanikai pozíció indítókar Opciók MWG RWG 4020 Fűtő Korrozió KS Korrozió KX ExC Ferde sebességváltó Határoló Forgatónyomaték korlátozó 4-20 ma távjeladó 24V DC/AC Réteg vastagság 140 μm Réteg vastagság 220 μm Robbanás biztos GK GK16.2 Nm beállítás Mechanikai pozíció indítókar 11 6 Igény esetén más márkák is elérhetőek Other brands available on request Andere Marken auf Anfrage Auma Matic Vezérlés Aumatic Vezérlés Technical modifications reserved A gyártó a változtatást jogát fenntartja Technische Änderungen vorbehalten 11-02
