1 DAF LF GYORS ÁTTEKINTŐ SEGÉDLET DRIVEN BY QUALITY TRUCKS PARTS FINANCE

2 DAF LF Gyors áttekintő segédlet DW6750 Printed in the Netherlands

3

4 ELŐSZÓ Ez a rövid útmutató a tehergépkocsi rendszereit, kezelését és funkcióit röviden ismertető fejezetekből áll. 060 DAF Trucks N.V., Eindhoven, Hollandia. Ez a szöveg az angol nyelvű forrásszöveg fordítása. A fordítás értelmezési különbségekhez vezethet az írott szöveg tartalmának és jelentésének megértése során. A tartalom és az írott szöveg értelmezésénél felmerülő vitatható esetekben mindig az eredeti, angol változat tekintendő meghatározónak. A termékfejlesztés folyamatosságának biztosítása érdekében a DAF fenntartja a jogot arra, hogy a műszaki adatokat illetve a termékeket bármikor, előzetes figyelmeztetés nélkül megváltoztassa. A DAF Trucks N.V. előzetes írásbeli engedélye nélkül jelen kiadvány semmilyen része nem reprodukálható és/vagy publikálható nyomtatás vagy fénymásolás útján, mikrofilmen vagy más egyéb módon. BEVEZETÉS A tehergépkocsi az optimális teljesítményt célzó és a vezető elégedettségét növelő funkciókkal rendelkezik. Ezek a funkciók Önt, a járművezetőt szolgálják, és megfelelően használva az üzemanyag-hatékonyság javulását fogják eredményezni. Az előnyeik optimális kihasználása érdekében célszerű megismerni az új funkciókat az elejétől kezdve. Szánjon néhány percet ennek a rövid útmutatónak az átolvasására, mielőtt használni kezdené járművét, hogy a lehető leggyorsabban a lehető legtöbb előnyt kihasználhassa. MEGJEGYZÉS: A funkcióról bővebben is olvashat a járművezetői kézikönyvben, vagy tekintse meg a szemléltető videókat és animációkat a DAF Trucks NV YouTube csatornán.

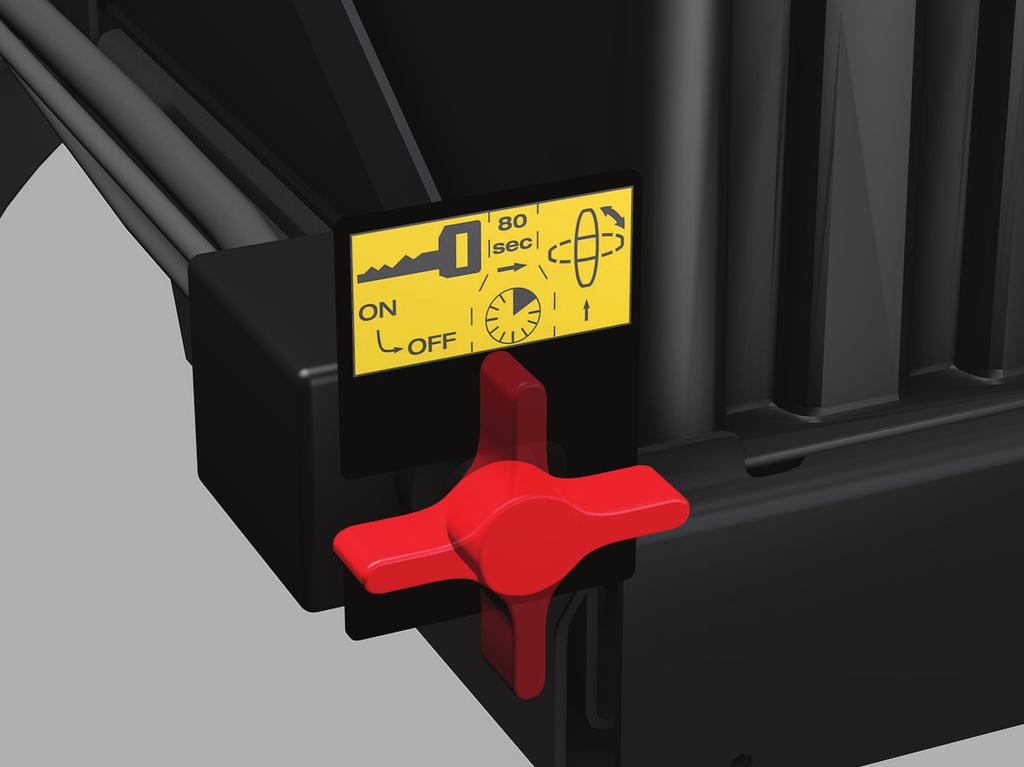

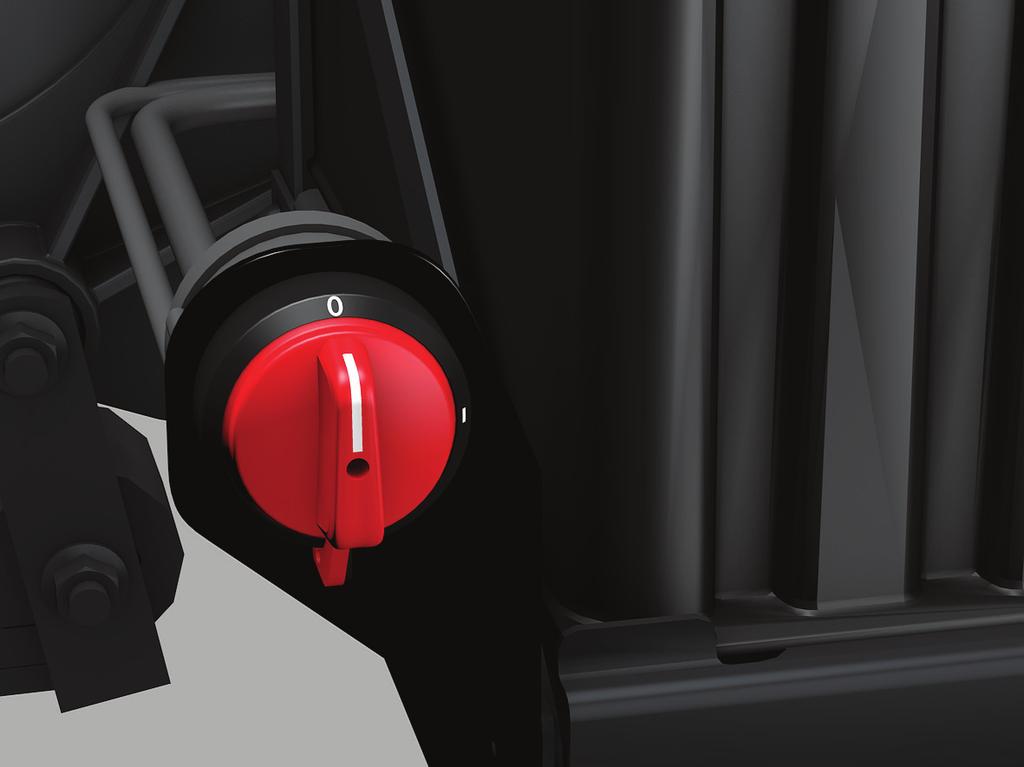

5 Gyors áttekintő segédlet INDULÁS ELŐTT Főkapcsoló A főkapcsolót bekapcsolva helyezheti áram alá a jármű rendszereit. A főkapcsoló lekapcsolása előtt kapcsolja ki a gyújtást, és várjon 80 másodpercet. A főkapcsoló működtetése előtt le kell járnia az EAS (kibocsátásutókezelő rendszer) utóműködésének. Mechanikus főkapcsoló ON OFF Elektronikus főkapcsoló D OFF ON D005007

6 Az elektronikus főkapcsoló rendelkezik egy kapcsolóval () a fülkében a vezérlőpanelen is. Gyors áttekintő segédlet D00509 Ellenőrzések Elindulás előtt mindig végezze el az alábbi ellenőrzéseket: A jármű rendszereinek (levegő, motorolaj, hűtőfolyadék) esetleges szivárgása. Kerékrögzítés és abroncsnyomás. Légszűrő-visszajelző (a homlokpanel mögött). Szélvédőmosó folyadék szintje (a homlokpanel mögött). Hűtőfolyadék szint (a homlokpanel mögött). Üzemanyagszint. AdBlue-szint. Rendszerfigyelmeztetések főkijelzője. Motorolajszint (a nívópálca és a betöltőnyílás a homlokpanel mögött található).

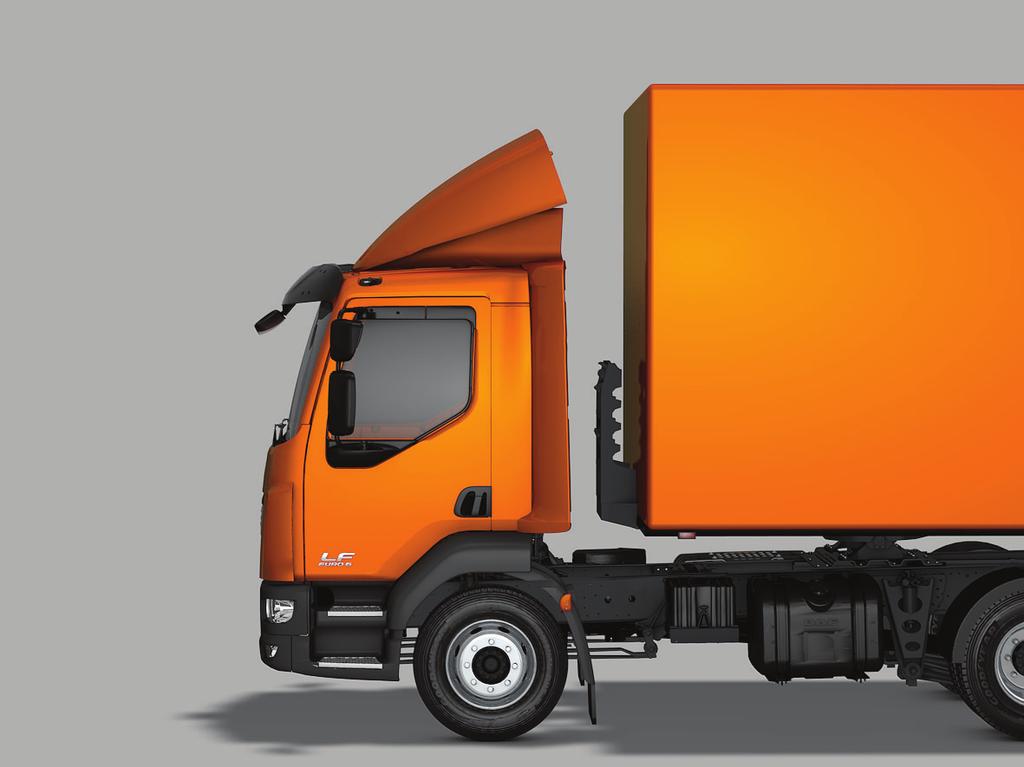

7 IB0050.frame.book Page Thursday, February 5, 06 : PM Gyors áttekintő segédlet A külső világítás ellenőrzése Nyomja meg a gyújtáskulcson a külső világítást ellenőrző kapcsolót () minimum másodpercig. D00508 Légterelő beállításai Az üzemanyag-fogyasztás minimalizálása érdekében állítsa be a tetőlégterelőt a jelzett módon. / X X D Légrugós felfüggesztés magasságának beállítása A hátsó tengely beállítása a kívánt magasságba, és az érték tárolása. (két magasságérték tárolható, M és M) D00509

8 Gyors áttekintő segédlet A tükrök beállítása Állítsa be az ülést és a biztonsági övet a kívánt helyzetbe. Állítsa be a vezetőoldali tükröket. Állítsa be a váltósofőr oldali tükröket úgy, hogy az alábbi területeket lássa bennük: A B C D Nagy látószögű tükör Fő visszapillantó tükör Járdatükör Elülső tükör D C B A A kormányoszlop beállítása Oldja ki a kormányoszlopot, és állítsa be a kívánt helyzetbe. D00 D

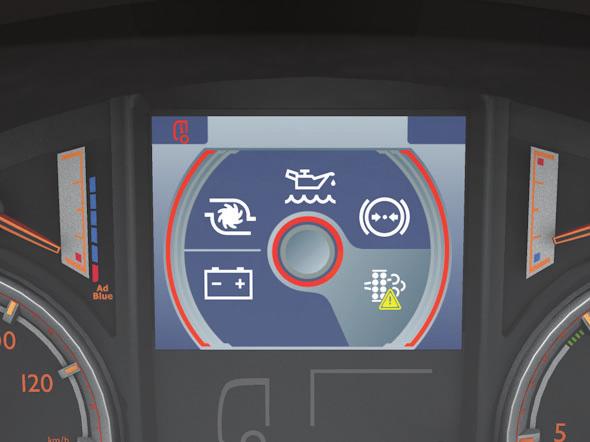

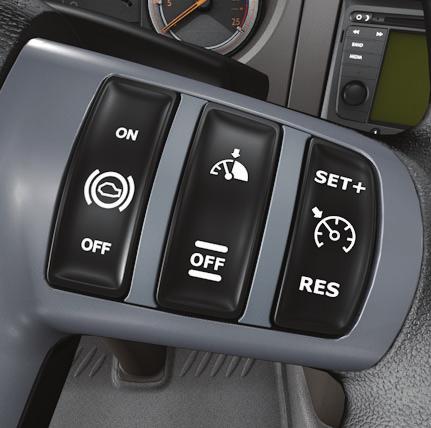

9 IB0050.frame.book Page 6 Thursday, February 5, 06 : PM Gyors áttekintő segédlet A VEZETÉS KEZELŐSZERVEI Központi kijelző A főkijelzőn a rendszerfigyelmeztetések és/vagy a járműbeállítások jelennek meg. A szín az információ fontosságát jelzi: Vörös (veszély); Sárga (figyelmeztetés); Kék (beállítások); Szürke (információk); Zöld (Járművezetői teljesítményt támogató rendszer). D008 Kormányoszlop kezelőszervek Bal oldali kormányoszlop-kapcsoló Kürt gomb. Irányjelzők, jobbra. Irányjelzők, balra. Fényszóró és fénykürt. D00500 Kormánykerékre szerelt kapcsolók (SWS) 5 6 Hangerő-szabályozó. Görgető funkció. Telefon kezelőszervek. Motorfék. Állítható sebességkorlátozó. Menet: sebességtartás. Álló helyzet: motorfordulatszámszabályozás. 5 6 D0050 6

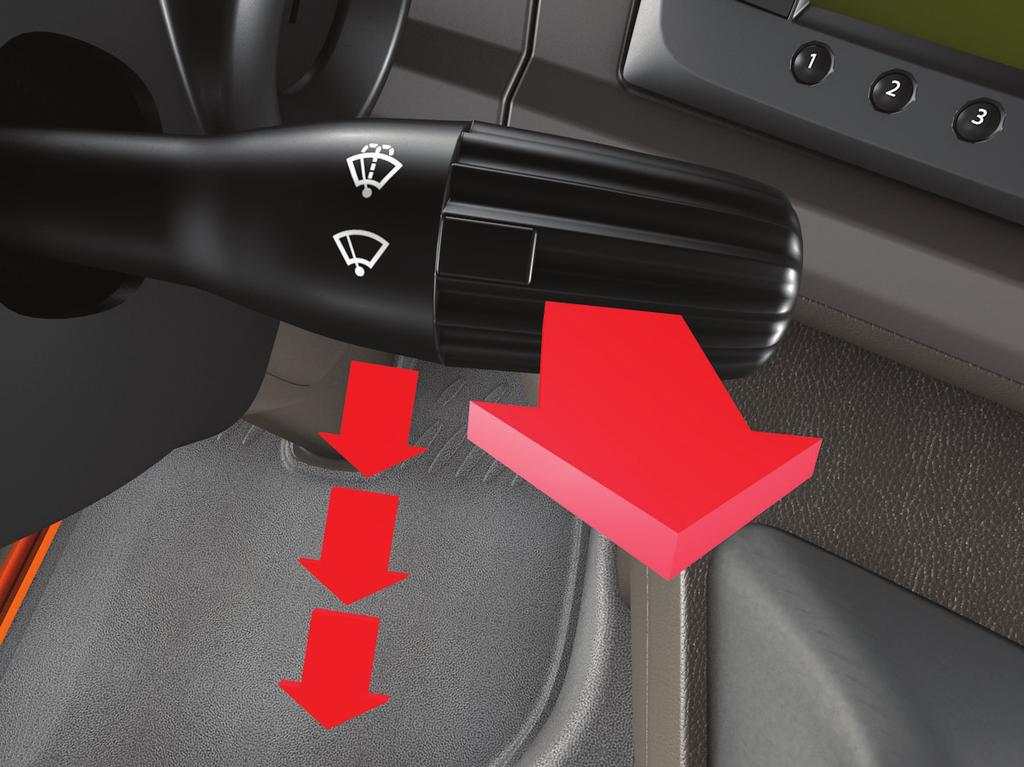

10 Gyors áttekintő segédlet Jobb oldali kormányoszlop-kapcsoló Szakaszos törlés. Ablaktörlő fokozat (lassú). Ablaktörlő fokozat (gyors). Törlés és mosás. Kézi sebességváltó D0050 MEGJEGYZÉS: 9 fokozatú sebességváltó esetén a váltókaron található kapcsoló a tartomány (alacsony és magas fokozattartomány) előválasztására szolgál. D0050 7

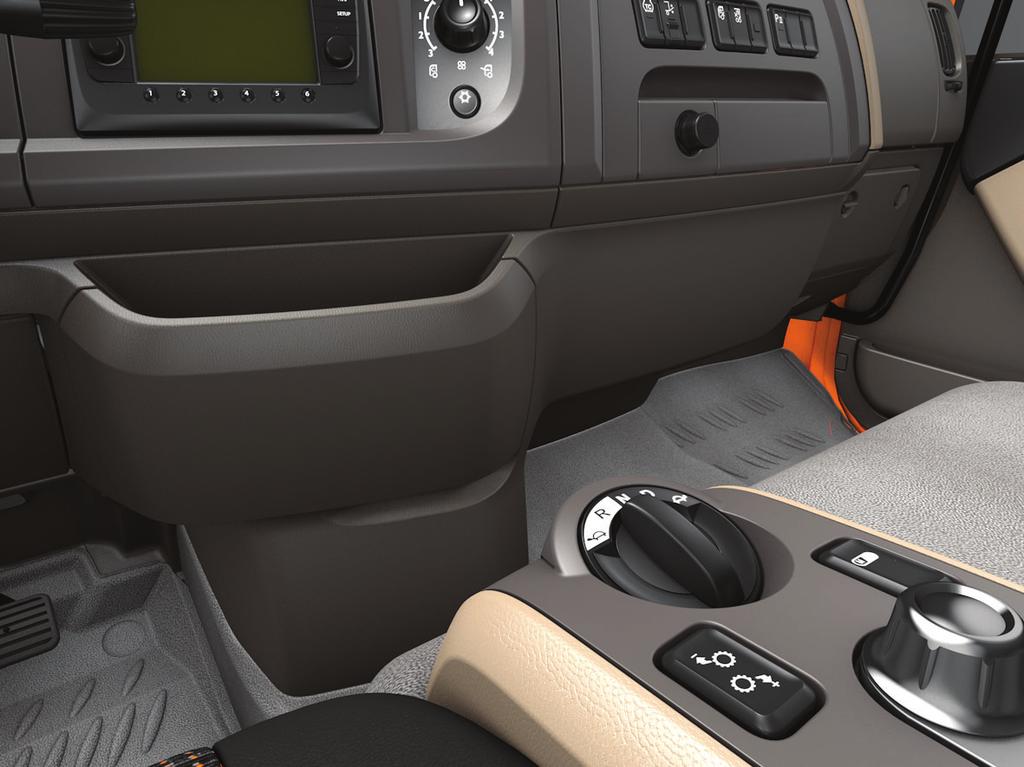

11 Gyors áttekintő segédlet AS Tronic sebességváltó R Hátrameneti mód. N Üres fokozat. D Vezetés üzemmód. A teknős szimbólummal jelzett helyzet előre- és hátramenetben is a manőverező módot jelzik. A vezérlőpanelen található () kapcsolóval a Hill Start Aid (HSA) funkció kapcsolható be és ki. A HSA funkció AS Tronic sebességváltó esetén a hegymenetben történő elindulást segíti a rögzítőfék használatának szükségessége nélkül. D0050 DPF regenerálás A kibocsátás-utókezelő rendszer (Aftertreatment System - EAS) dízel részecskeszűrőt (Diesel Particulate Filter - DPF) is tartalmaz, ami rendszeresen tisztításra (regenerálásra) szorul. A regenerálás a legtöbb üzemmódban automatikusan, a vezető beavatkozása nélkül zajlik. Ismerje meg a DPF kapcsolót, a regenerálás három szintjét, a figyelmeztetéseket, valamint az elvégzendő műveleteket. Ellenőrizze, hogy elegendő AdBlue folyadékkal rendelkezik az útra. A regenerálásnak három típusa létezik: Passzív regenerálás A DPF automatikus regenerálódása adott hőmérséklet felett. Nincs szükség a vezető beavatkozására, és nem jelenik meg vele kapcsolatos jelzés a központi kijelzőn. Aktív regenerálás Regenerálás menet közben, amit a motorvezérlő rendszer (EMS) indít el. Nincs szükség a vezető beavatkozására. 8

12 MEGJEGYZÉS: Kis sebesség mellett, vagy amikor a jármű áll (kényszerített álló regenerálásnál), a műszerfalon megjelenik a kipufogórendszer magas hőmérsékletére figyelmeztető sárga színű (HEST) jelzés. Ügyeljen rá, hogy ilyenkor se ember, se jármű, se állat vagy éghető anyag ne legyen a kipufogó végénél méteres körzetben. Gyors áttekintő segédlet D00 Kényszerített álló helyzetű regenerálás Ha a passzív és az aktív regenerálás sem elegendő, a rendszer jelzi, hogy kényszerített álló helyzetű regenerálás szükséges. Kényszerített álló helyzetű regenerálás álló helyzetben végezhető, és a vezetőnek kell elindítania. Végezze el a DPF regenerálását a lehető leghamarabb, ahogy biztonsággal lehetséges, hogy megelőzhető legyen a motorteljesítmény csökkenése. A DPF álló helyzetű regenerálásának szükségességét négy különböző szintű felugró üzenet jelezheti.. A koromszint magas. Regenerálás szükséges (sárga). Ez megszüntethető autópályán történő haladással is, ahol a korom a passzív regenerálás során kiég a rendszerből. A jelzés a gyújtás minden következő bekapcsolásakor újra megjelenik, ha figyelmen kívül hagyják.. Koromszint túl magas. Indítsa el azonnal a regenerálást (sárga). Ez is megszüntethető autópályán történő haladással.. Koromszint: megtelt. Regenerálás szükséges most (sárga). A motorteljesítmény csökken, a regenerálást el kell indítani biztonságban a lehető leghamarabb.. Koromszint: megtelt. Szerviz szükséges (vörös). A motorteljesítmény csökken, a járművön hivatalos DAF szervizben karbantartást kell végeztetni. Kényszerített álló helyzetű regenerálásra már nincs lehetőség. 9

13 Gyors áttekintő segédlet Biztonsági ellenőrzések Kényszerített álló helyzetű regenerálás elindítása előtt feltétlenül végezze el a következő biztonsági ellenőrzéseket: A jármű szabad téren parkol úgy, hogy minimum méter szabad tér van a kipufogónyílása körül. A rögzítőfék be van húzva. A motor alapjárati fordulatszámon jár. A jármű NEM marad őrizetlenül. A hűtőfolyadék hőmérséklete 65 C felett van. Kényszerített álló helyzetű regenerálás elvégzése Ha minden biztonsági ellenőrzést elvégzett, nyomja meg felfele a DPF kapcsolót () röviden, hogy a motorvezérlő rendszer (EMS) elvégezzen egy önellenőrzést. Kövesse a műszerfalon megjelenő utasításokat. Nyomja meg újra felfele a kapcsolót a kényszerített álló helyzetű regenerálás elindításához. MEGJEGYZÉS: Kapcsolja ki (nyomja le a kapcsolót), ha le szeretné állítani vagy tiltani a regenerálást, amikor beltérben dolgozik, vagy veszélyes területre hajt be. D

14 Gyors áttekintő segédlet VEZÉRLŐELEMEK Tükör- és ablakműködtető kezelőszervek Tükörfűtés. Bal vagy jobb oldali ablakemelés/-süllyesztés. Szerelvényfal D00506 Világításkapcsoló Rugóval terhelt helyzet (bal): nappali menetvilágítás kikapcsolása. 0: világítás kikapcsolva. : helyzetjelző-világítás bekapcsolva. : fényszórók és helyzetjelző világítás bekapcsolva. Első ködlámpák: egy fokozatot kihúzva. Hátsó ködlámpák: két fokozatot kihúzva. Munkalámpa. Statikus kanyarfény. Halványabb műszerfal-világítás. 5 Fényszórómagasság-állítás. 5 D00507

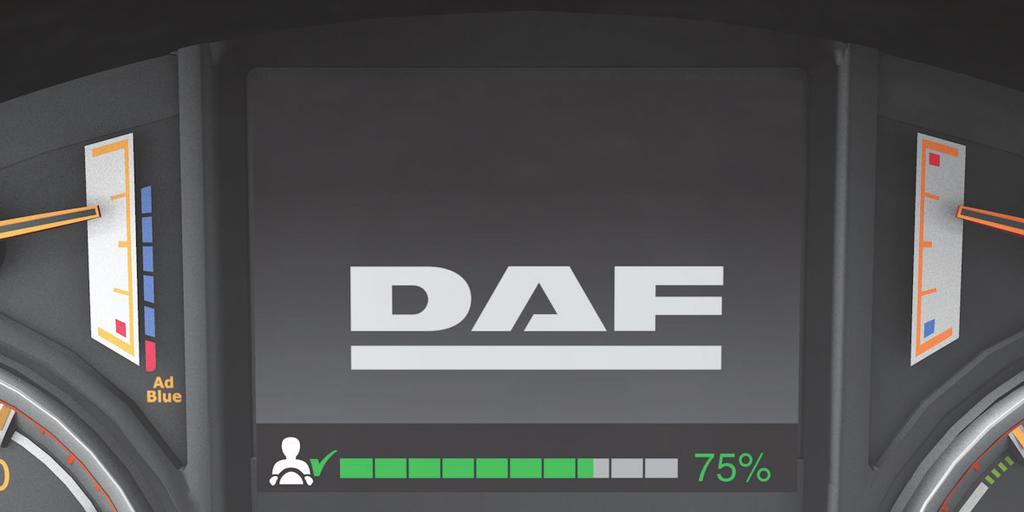

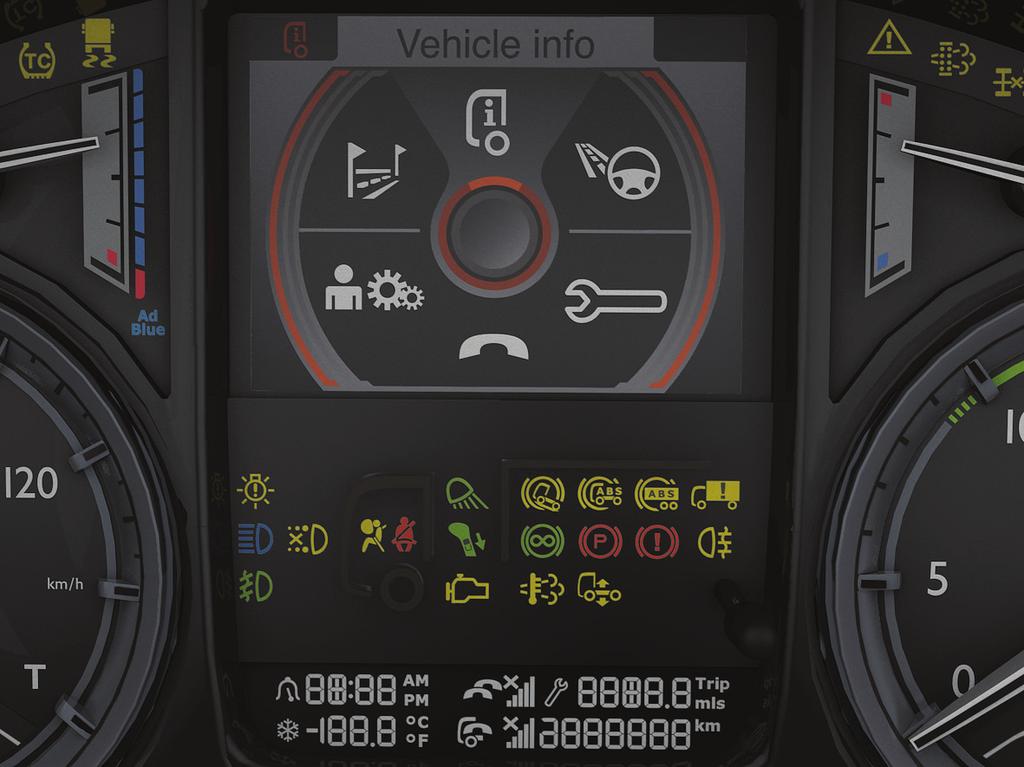

15 Gyors áttekintő segédlet Központi kijelző A B C Interaktív és párbeszéd terület. Visszajelző sáv. Járművezetői teljesítményt támogató rendszer (DPA) állapotsávja. A kiválasztott menü szimbóluma. Menü neve. Figyelmeztető jelzések. Görgető funkció elérhető. C B A fedélzeti számítógéprendszer a főkijelzőn keresztül érhető el. A D005 A rendszer a menüvezérlő kapcsolóval (MCS) vezérelhető. Az MCS elfordításával végezhet kijelölést, megnyomva beléphet a menübe, funkcióba vagy beállításba. Ha egy szinttel vissza szeretne lépni, nyomja meg röviden, ha teljesen ki kíván lépni a menüből, nyomja le hosszan az Enter gombot. D00508

16 Gyors áttekintő segédlet JÁRMŰADATOK Levegőellátás. Abroncsnyomás jelzése (TPI). DPF információk. VEZETÉST TÁMOGATÓ RENDSZER Gazdaságos vezetés. Adaptív automatikus sebességtartás (ACC). Prediktív sebességtartás (PCC). Mellékhajtás (PTO). Tengelyterhelés. Sebességadatok. SZERVIZINFORMÁCIÓK Figyelmeztetések listája. Következő szerviz. Jármű-azonosító szám (VIN). Összes üzemanyag. TELEFON Kamiontelefon. Bluetooth telefon. Telefon hangereje. BEÁLLÍTÁSOK Ébresztő és óra. Nyelv. Mértékegységek. Fényerő-beállítások. Sebességszabályozás. Tachográfkártya beállításai. FUVARINFORMÁCIÓ Vezetéssel töltött idő.. út.. út.

17 Gyors áttekintő segédlet Vezérlőpanel Műszerfal-világítás fényerőszabályozója.. mellékhajtás-kapcsoló. Kereszttengely differenciálzárkapcsolója. Vészvillogó fények kapcsolója. 5 Fejlett vészfékezési rendszer (AEBS) kapcsolója. 6 Sávelhagyás-figyelmeztető rendszer (LDWS) kapcsolója. 7 Adaptív automatikus sebességtartás (ACC). 8 Levegőelosztás forgógombja. 9 Hőmérséklet-szabályozás forgógombja. 0 Ventilátor-fordulatszám forgógombja. A légkondicionálás kapcsolója. Hegymeneti elindulást segítő rendszer kapcsolója Váltósofőr-oldali ajtó zárása és nyitása. A jármű típusától függően: Tolatási hangjelzést némító kapcsoló vagy csendes tehergépkocsi üzemmód kapcsoló. 5 Dízel-részecskeszűrő (DPF) kapcsolója. 6 Főkapcsoló. 7 Hidraulikus platform körfénykapcsolója 8 Stop & Go kapcsoló. (verziófüggő) D00509

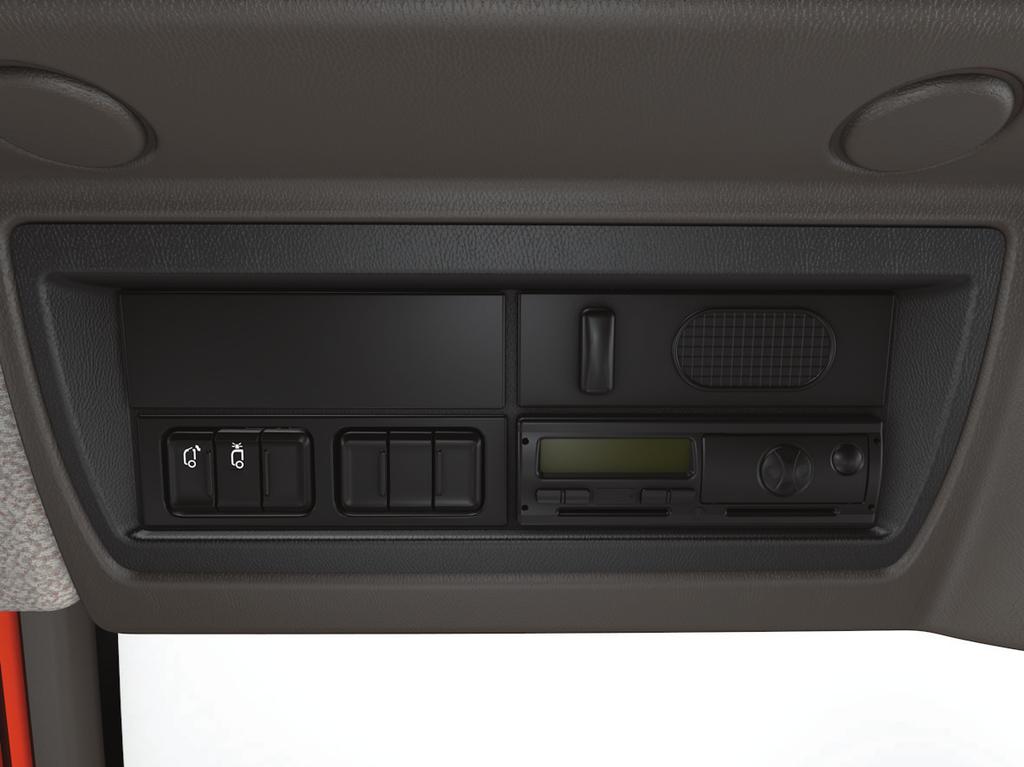

18 IB0050.frame.book Page 5 Thursday, February 5, 06 : PM Gyors áttekintő segédlet Középső konzol 5 6 ASR vontatási segédeszköz kapcsoló. Emelőhátfal kapcsoló. Fülkebelső érzékelését leállító kapcsoló. Felépítmény raktérérzékelésének kikapcsoló gombja. Kiegészítő fűtőberendezés kapcsolója V/5A szivargyújtó vagy tartozékaljzat (maximum 60 W). 5 6 D00500 Rögzítőfék konzolja AS Tronic +/- kapcsolója. AS Tronic kézi vagy automata kapcsolója. Menüvezérlő kapcsoló (MCS) Rögzítőfékkar. USB-csatlakozós DAF rádió. AUX-csatlakozós DAF rádió. V/5 A tartozékaljzat (maximum 60 W) D00507 Tetőkonzol Sleeper Cab. Tetőablak-kapcsoló.. Forgófény kapcsolója. D0050 5

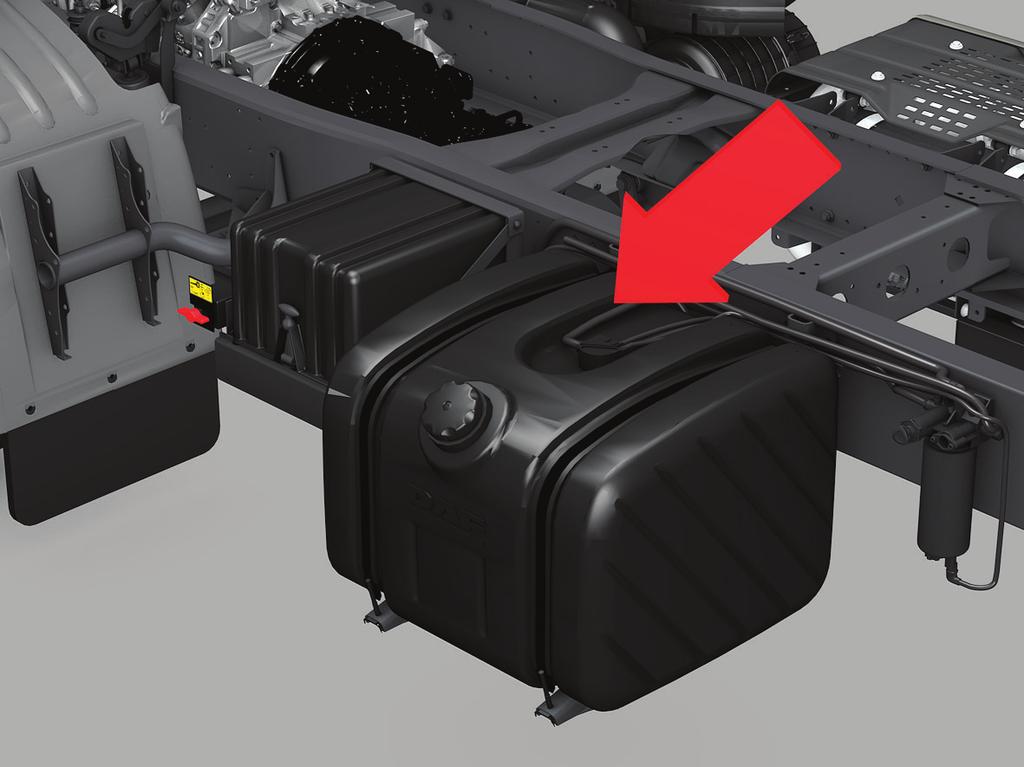

19 Gyors áttekintő segédlet VEZETÉS UTÁN Tankolás Tankoljon tele kizárólag gázolajjal vagy megadott minőségű üzemanyaggal. MEGJEGYZÉS: Két üzemanyagtartállyal rendelkező gépjárműnél a két tartályt külön kell feltölteni. Az AdBlue-tartály feltöltése. D0050 Ha fagyban tölti fel az AdBlue-tartályt (vagy fagy várható), akkor maximum 75%-ig töltse fel. Az AdBlue-tartályt a megadott minőségű AdBlue folyadékkal töltse fel. D0050 A jármű elhagyása Ellenőrizze a járművet (szerelvényt) a rögzítőfékkarral. Csukja be mindkét ajtót, és nyomja meg az () gombot legalább másodpercre a komfortzár működtetéséhez. D
