1 IGAS ELECTRIC CAR CHARGER STATIONS H-1221 Budapest, Anna u Mobil: INNOVATION & TECHNOLOGY

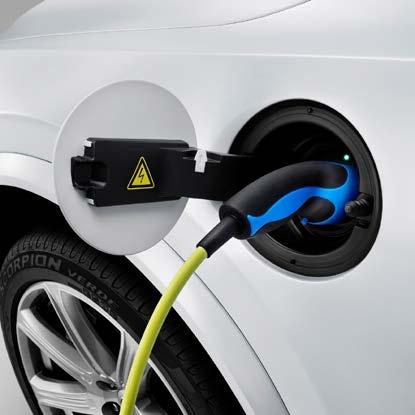

2 Smart City töltő rendszerek Intelligens iges eszközeink és szoftverrendszerünk főbb funkciói A városoknak az információtechnológiai fejlődéssel nem könnyű lépést tartani, egy modern településtől azonban elvárható, hogy lakosait és az oda látogató turistákat mindig aktuális információkkal lássa el. A cégünk által kifejlesztett Smart City információs és elektromos töltő rendszerek, a Digital Signage technológia segítségével képes, a felmerülő fogyasztói információs szükségleteket kielégítő környezetbarát és okos várost teremteni. Elektromos járművek, illetve eszközök töltése Töltőoszlopaink akár egyszerre két elektromos jármű és egy kisebb elektromos eszköz töltésére is képesek. A csatlakoztatott villanyhajtású járművek akkumulátorának 80%-os töltöttségi szintjének eléréséhez, akkumulátortól függően pedig már 1-3 óra töltés is elég.

3 Smart City töltő rendszerek Útvonaltervezés Eszközeink segítségével a városba érkező vendégek útvonalat tervezhetnek a helyi nevezetességekhez (POI pontokhoz), hivatalokhoz és a közlekedési csomópontokhoz. A megjelenített várostérképen, opcionálisan kiemelhetők a taxiállomások, éttermek, hotelek, turisztikailag fontos helyek és szupermarketek. Tömegközlekedési információk A helyi lakosok és a turisták egyaránt könnyedén, átláthatóan tájékozódhatnak a helyi és helyközi tömegközlekedési menetrendekről és jegyárakról.

4 Smart City töltő rendszerek Ingyenes közterületi Wifi pont a lakosok és a turisták számára Hírportál, eseménynaptár és turisztikai támogatás Digitális eszközeink online menedzselhető portálokkal integrálható, hírközlő egységként is funkcionálhat. A lakosok így mindig naprakészek lehetnek a városukban éppen aktuális főbb közéleti-, kulturális-, gazdasági-, sporthírekkel kapcsolatosan. A hírek mellett egy külön, szintén jól látható felületen lehetőség van napi, heti aktuális eseményeket is ajánlani a turisták és lakosok számára. Közérdekű információk Termékeink, igény szerint akár naprakész időjárási-, önkormányzati-, rendőrségi-, tűzoltósági-, mentőszolgálati információkat is képes megjeleníteni. Az összes városi kórház, rendelő, ügyelet pontos helyét, telefonszámát és nyitvatartási idejét egy könnyen átlátható, kereshető felületen keresztül képes elérhetővé tenni a felhasználók számára. Szavazás, közvéleménykutatás A rendszer Párbeszéd ablak része egy online menedzselhető felület, ahol az adminisztrátoroknak lehetőségük van különféle kérdéseket, interaktív kétoldalú közvélemény kutatásokkal megszólítani az embereket. Reklámozás Kültéri eszközeink alapállapotban különféle reklámokat jelenítenek meg. A beépített kamera és az arcfelismerő szoftver együttműködésével anonim módon nem- kor és hangulat alapján elemezhető az eszközt néző közönség, így kiválóan pozícionált hirdetésekkel maximalizálhatók a reklámbevételek. A digitális eszközeink látványos videóanyag megjelenítése kiválóan kitűnik a korunkat elárasztó papíralapú, statikus reklámok világából, így a dinamikusan változó, figyelemfelkeltő reklámszpotok gyors megtérülést és jelentős profitot biztosítanak. Közterületi Wi-Free A helyi lakók és a turisták egy úgynevezett captive-portálos megoldás segítségével regisztrálják magukat a rendszerben, melyet követően korlátozott Wifi eléréshez jutnak, mely korlátozás beállítástól függően kiterjedhet felhasználási idejükre, sávszélességükre, illetve a látogatható oldalakra.

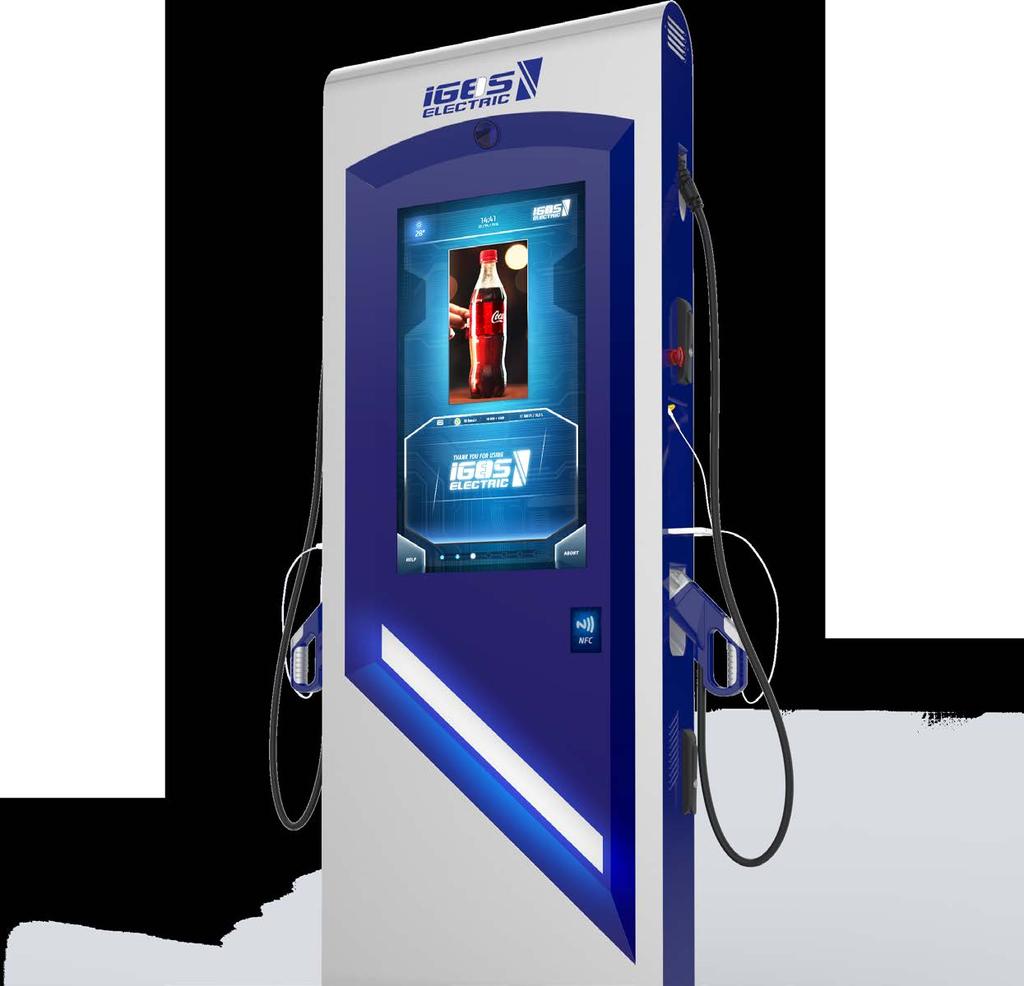

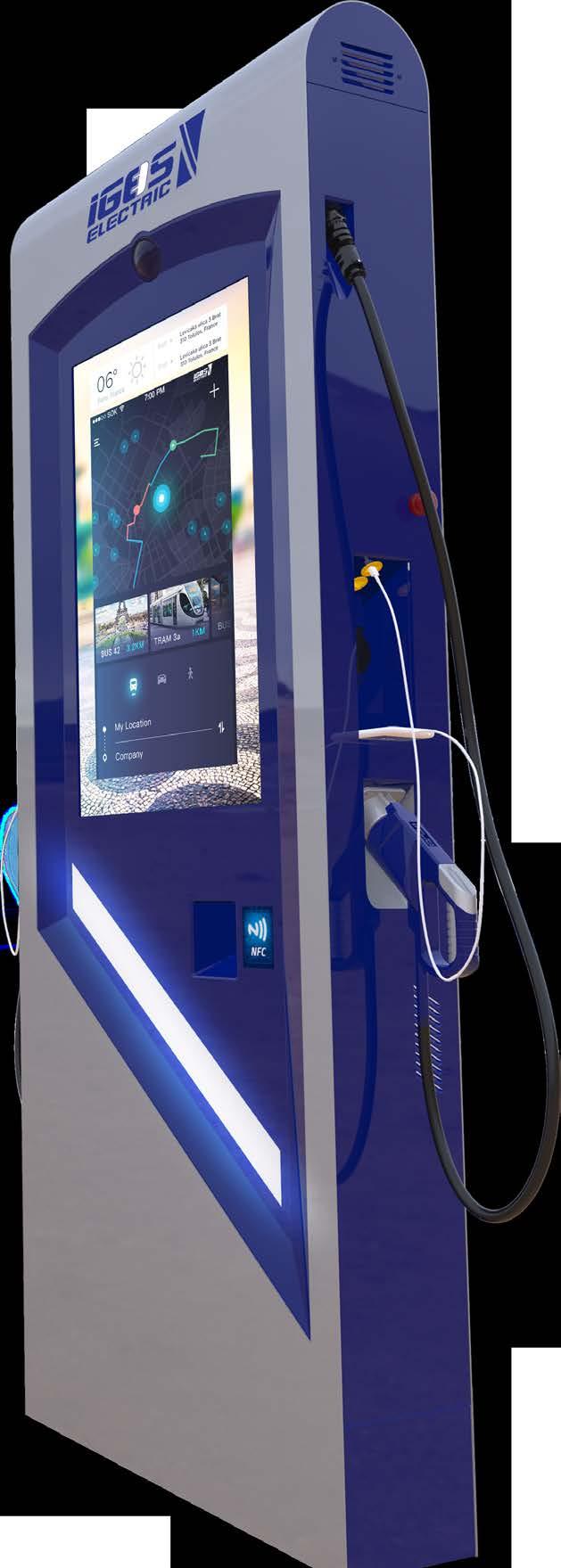

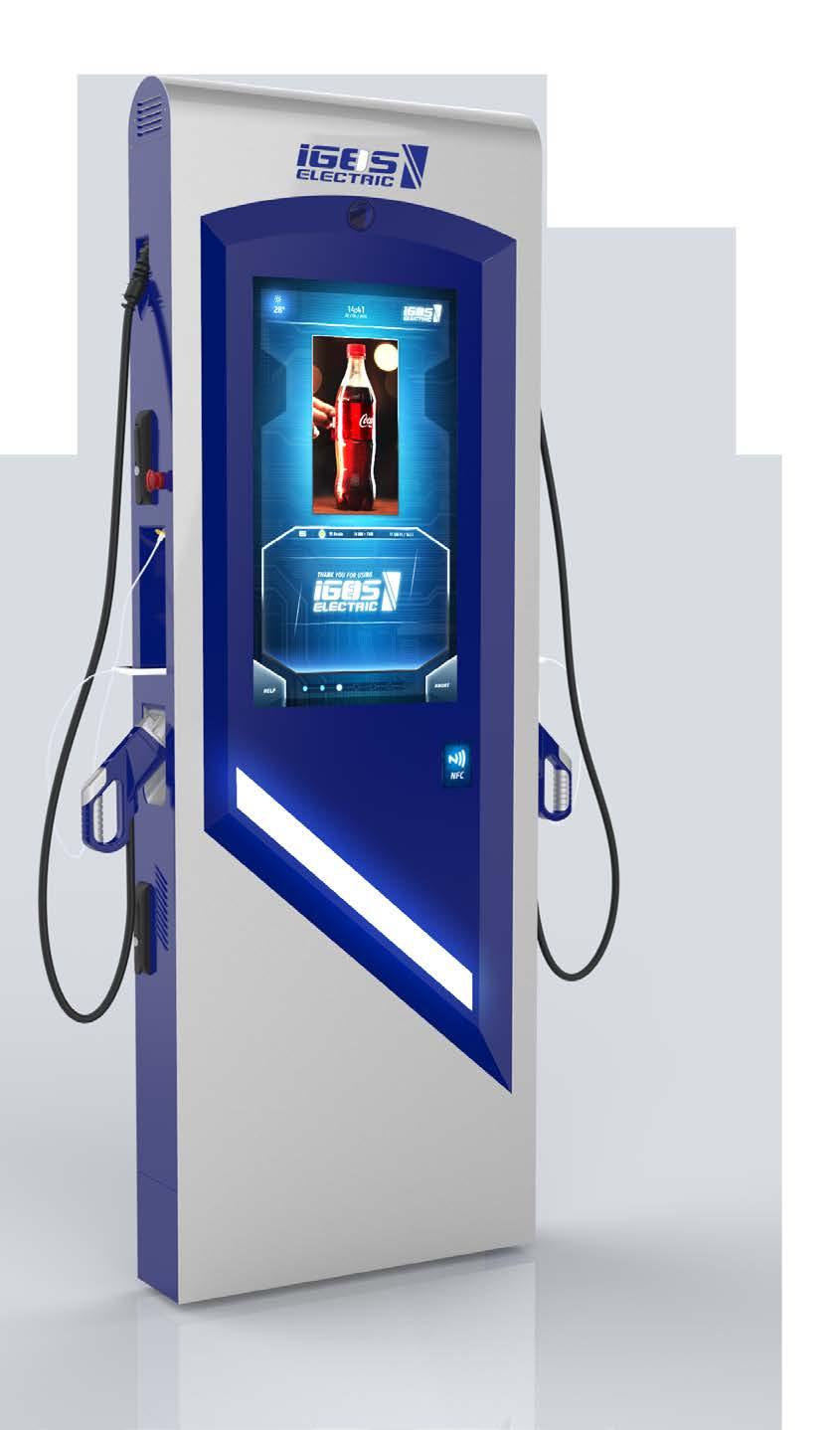

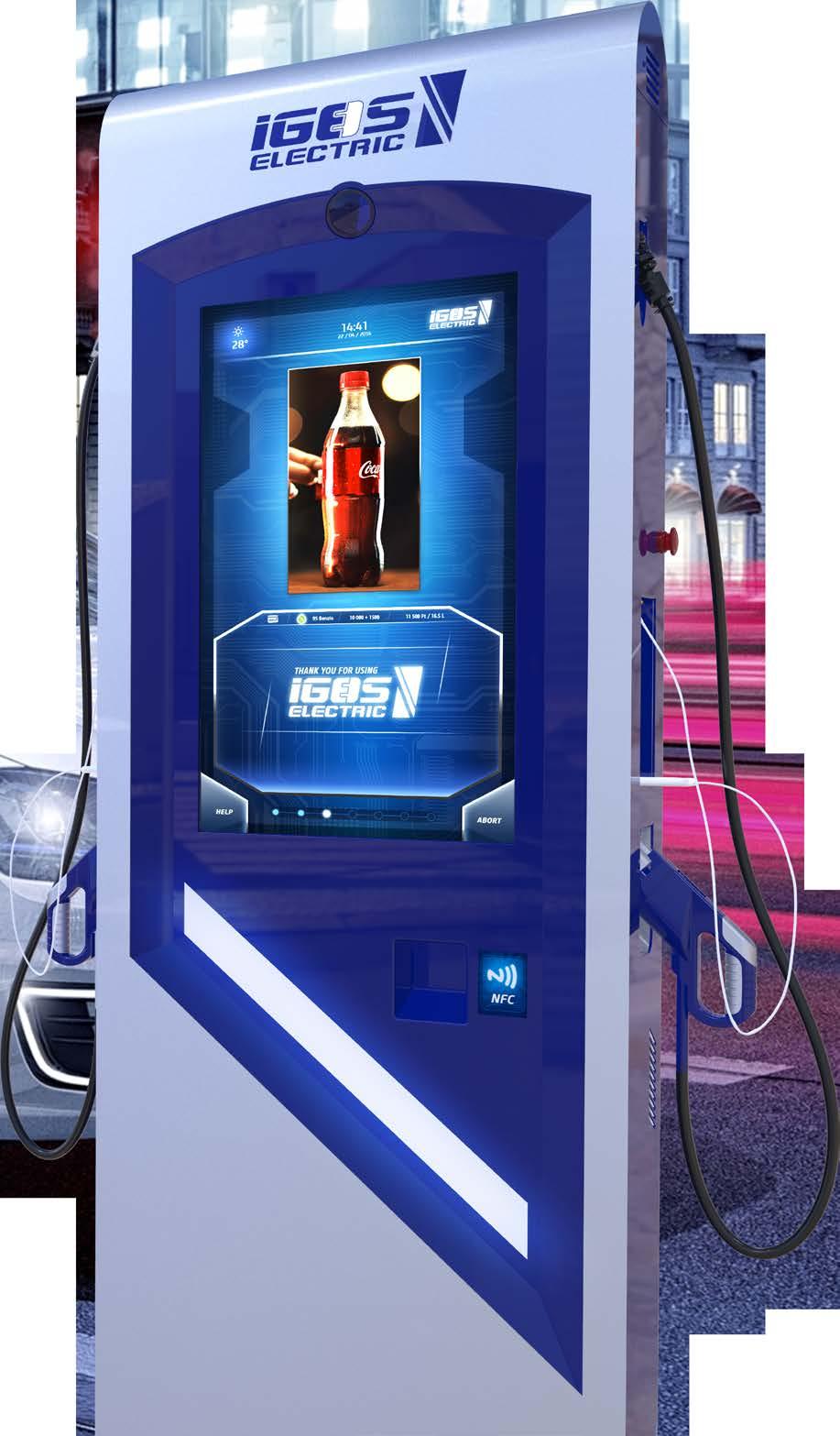

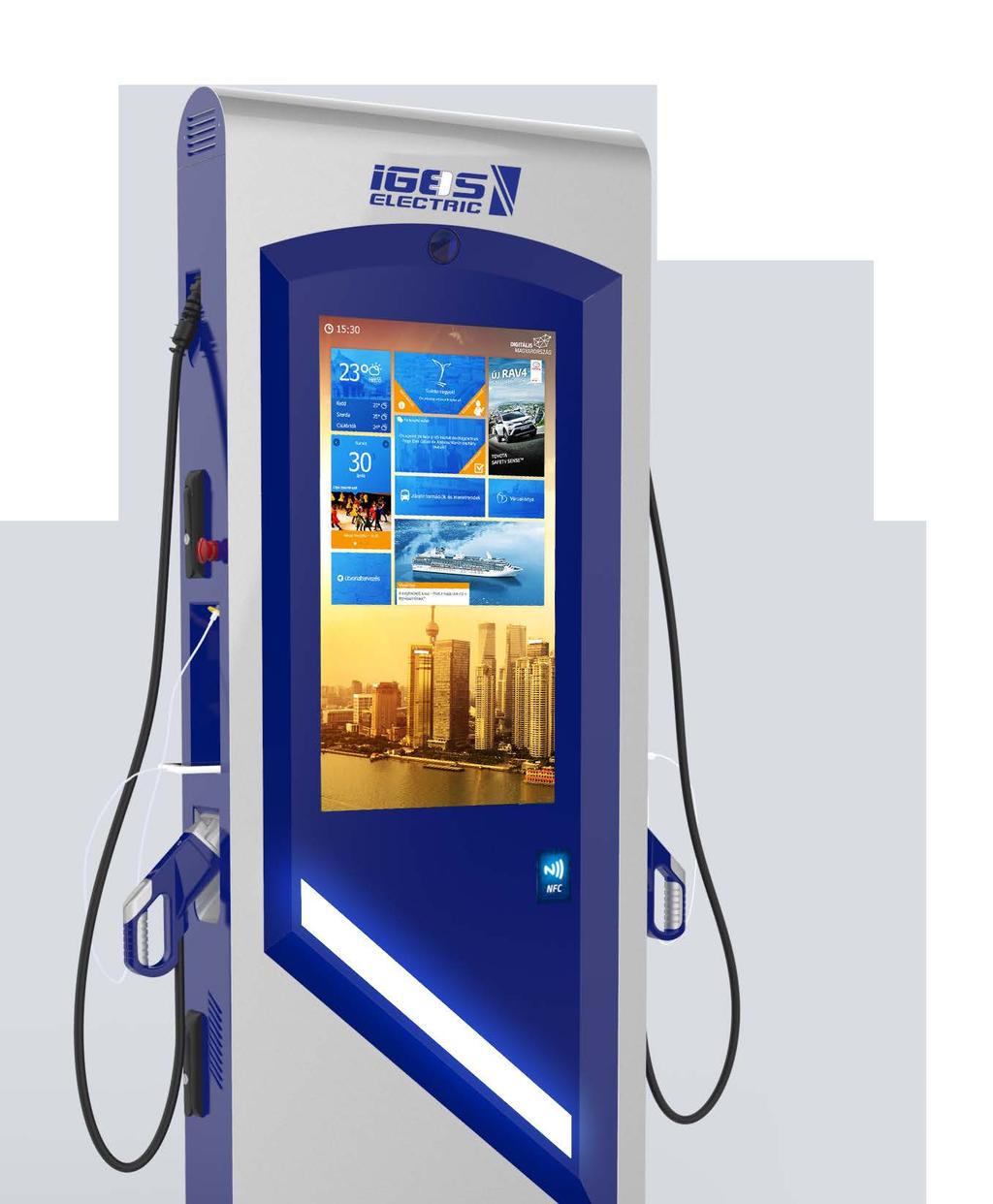

5 iges ElectriCity technikai leírás Az iges ElectriCity innovatív technológiájú töltőoszlop nagyméretű kijelzője kényelmes kezelőfelületet biztosít és kiváló lehetőséget kínál célzott marketing kampányok lebonyolítására. Töltőoszlopunk már egyszerre két elektromos jármű és egy kisebb elektromos eszköz töltésére képes, legyen az villanyrobogó, villanykerékpár, vagy akár elektromos kerekesszék. A csatlakoztatott villanyhajtású járművek akkumulátorának 100%-os töltéséhez, akkumulátortól függően 1-6 óra szükséges. A kor-, nem- és autótípus felismerő szoftver segítségével az adatbankban tárolt reklámokból, a felhasználó profiljához leginkább illeszkedő hirdetés kerül lejátszásra. A rendszer a regisztrált felhasználókról statisztikai adatokat vezet, amelyek felhasználhatók a marketing akciók hatékonyságának vizsgálatához és marketingcélok meghatározásához. Az oszlopon elhelyezett QR-kód olvasó segítségével, a kuponjaink beváltására is lehetőség nyílik. A töltőoszlop napelem modullal is bővíthető, ami energiát termel a készülék segédüzemeihez, emellett árnyékolja a kijelzőt. Nagyméretű kijelző Töltés 80 %-os töltöttségi szint 0,5-3 óra alatt, beépített Type1 és Type2 típusú töltőcsatlakozók vagy töltőkábelek, beépített 220-as töltőcsatlakozó villanyrobogó, villanykerékpár, elektromos kerekesszék, oldalanként 2 USB csatlakozási lehetőség mobiltelefon töltés, 22kW vagy 2x22kW maximális töltési teljesítmény, elektromos hálózattól függően elérhető maximális teljesítmény 43kW vagy 2x43kW (opcionális). 32 FULL HD LCD kijelző, érintésérzékseny kezelőfelület, informatív töltési folyamat, pozícionált reklám megjelenítés, NFC kártya olvasás, felhasználó azonosítás. Ingyenes WIFI szolgáltatás internetes csatlakozási lehetőség.

6 iges ElectriCity általános leírás TERMÉKADATLAP GÉPJÁRMŰ CSATLAKOZÁSI LEHETŐSÉGEK TÖLTÉSI FELÜGYELET Model Működési hőmérséklet Tárolási hőmérséklet Relatív páratartalom Védettség Túl védelem Szennyeződés mértéke IP besorolás Ütésállóság Vezeték keresztmetszet Névleges Névleges áram Névleges frekvencia Betáp. védelem iges electricity egyoldalas töltő egység, 4 csatlakozási aljzattal (2 Type2, és 2 Schuko) Package unit 1 Delivery contents Design Lefogatás Anyag (tokozás) Érintő felület anyaga Kijelző panel anyaga Méretek [MaxSzéxMé] iges electricity egyoldalas töltő egység 4 csatlakozási aljzattal, Felhasználói kézikönyv, Kulcsok, Szerelési anyagok az alapozáshoz, Szerelési leírás TOKOZÁS MŰKÖDÉSI FELTÉTELEK -20 C C -20 C C 5-95% lecsapódás nélkül TÖLTÉS Függőleges oszlop Betonalaphoz csavarozással Rozsdamentes acél és ABS előlap Tükröződésmentes temperált üveg CAT I CAT III 2 IP54 IK10 MŰKÖDÉSI FELTÉTELEK 15 mm2 400 V 50 Hz AC iges electricity egyoldalas töltő egység, 2 Schuko csatlakozási aljzattal és 2 töltő kábellel (Type1 és/vagy Type2) iges electricity egyoldalas töltő egység, 2 Schuko csatlakozási aljzattal és 2 töltő kábellel (Type1 és/vagy Type2) Felhasználói kézikönyv, Kulcsok, Szerelési anyagok az alapozáshoz, Szerelési leírás Egyedi fényezés vagy porfestett kivitelezés (Opcionálisan választható szálcsiszolt rozsdamentes design) 2015 x 800 x 170 [mm] 2015 x 970 x 230 [mm] Tömeg ~ 120 [kg] ~ 150 [kg] ~ 130 [kg] ~ 170 [kg] Kijelző Kijelző felbontása 32 high brightness (1000 cd/m2) color display (Optional 1500 cd/m2) Full HD (1920 (H) x 1080 (V) px) 16.7M colors Csatlakozási technológia Hálózati töltő áram töltési teljesítmény Hálózati töltőáram töltési teljesítmény Kismegszakító Áramvédő kapcsoló DC hibaáram felügyelet Csatlakozó vezetékek száma Type 2 töltő aljzat (IEC 62196), 32A reteszeléssel (2 dugalj) 230 V ALJZAT 400 V AC (2x) 3x32A (2x) 22 kw AC 230 V AC (2x) 16 A (2x) 3,6 kw AC ELEKTROMOS VÉDELMEK Type 1 töltő kábel (SAEJ 1772) és/vagy Type 2 töltő kábel (IEC 62196), 32A reteszeléssel (2 töltőkábel) 32 A, 3 fázis, C karakterisztikájú (2x) 1 fázis C karakterisztikájú FIrelé, RCD Type B, 30 ma RCD, Type B 30mA (FIrelé) Electronic, I n d.c 6mA 5 pólus Protocol OCPP 1.5/1.6, SOAP/JSON, Plain 1.6 Kommunikáció Töltési státusz kijelzése Azonosítás Egyidejűleg kiszolgálható ügyfelek száma Kamera Állapot visszajelző lámpa Standard Mode 1, Mode 2 és Mode 3 (ISO/IEC ), Smart Charging (ISO/IEC 15118) A töltőegység kijelzőjén RFID kártya, PIN max. 4 OPCIONÁLIS FUNKCIÓK Kor, nem, hangulat felismerés lehetősége Programozható RGB LED WI-FI (OPCIONÁLIS) a/b/g/n GSM KOMMUNIKÁCIÓ (OPCIONÁLIS) USB TÖLTŐ ALJZAT [5V, 1A] (OPCIONÁLIS)

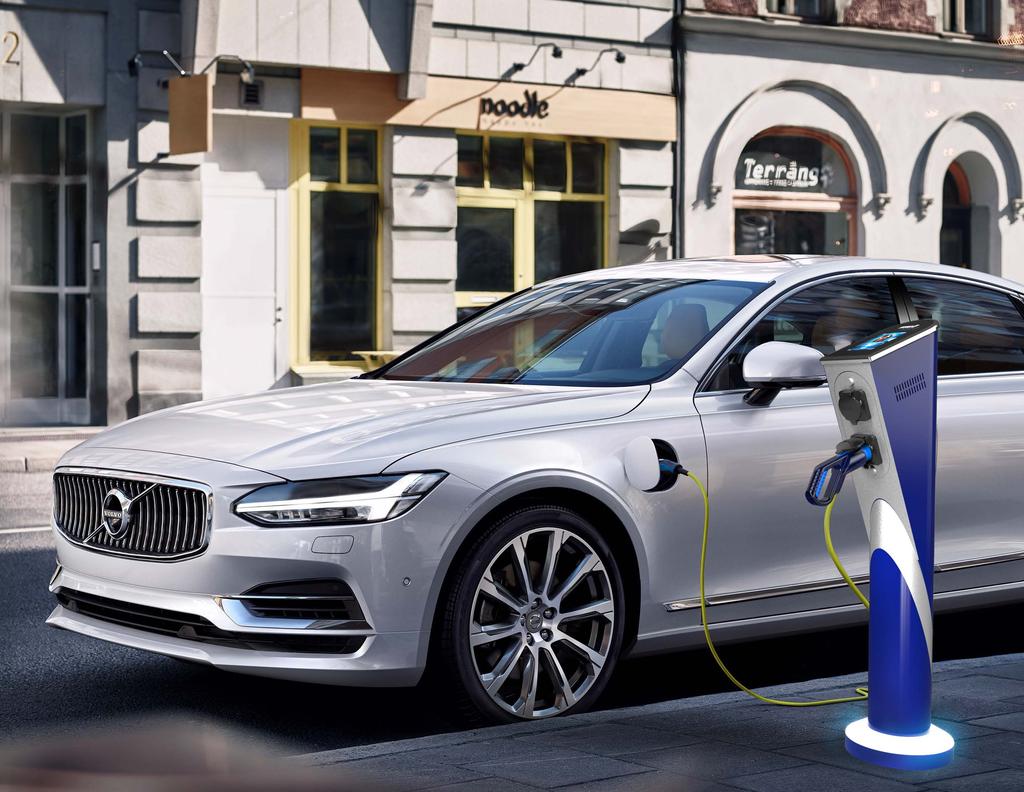

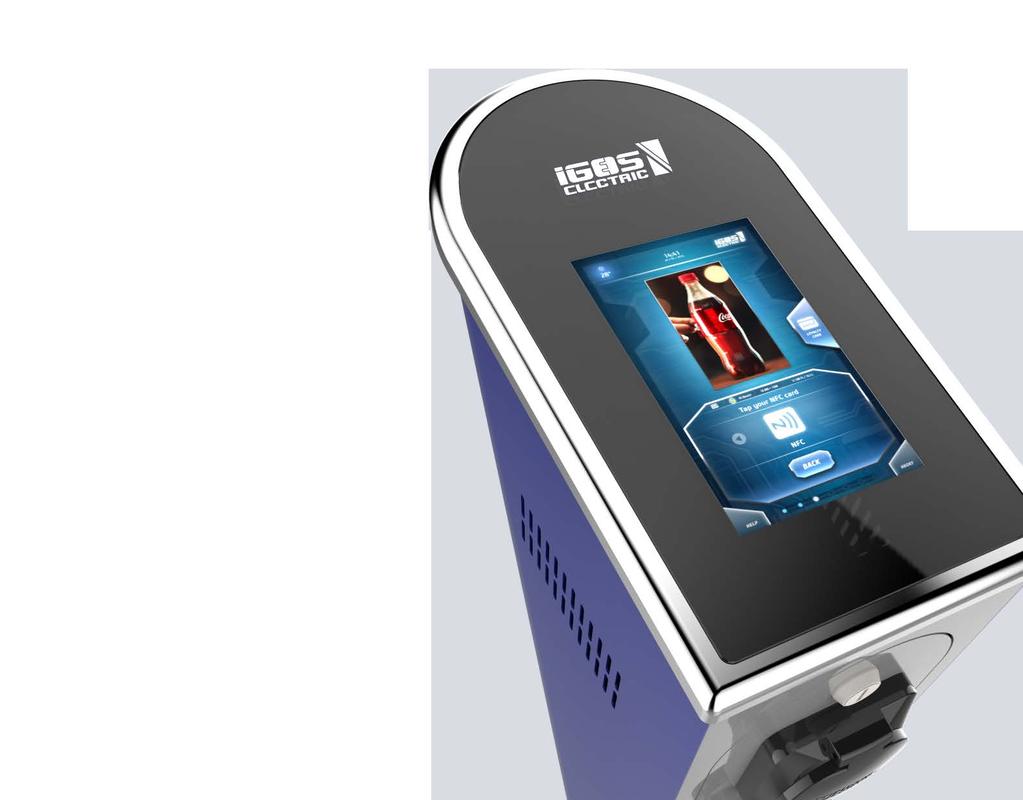

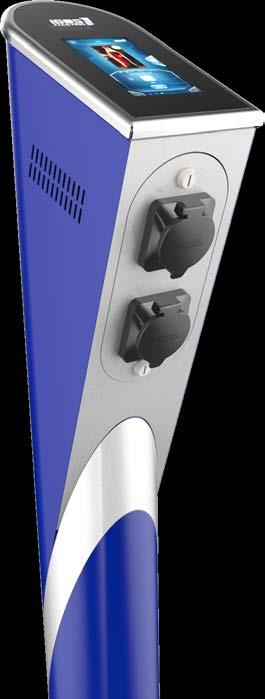

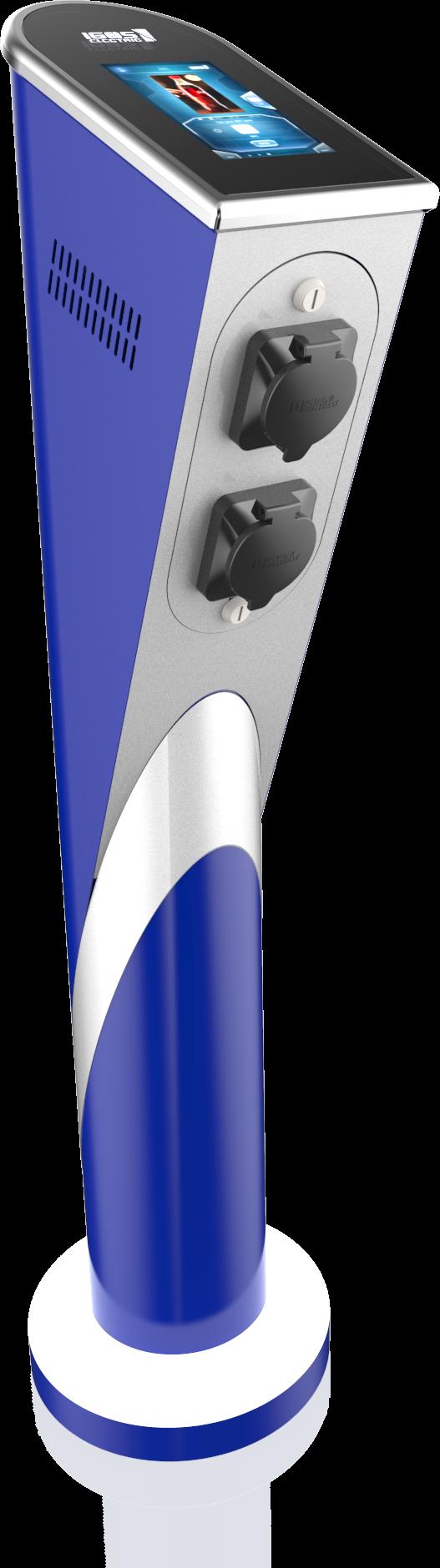

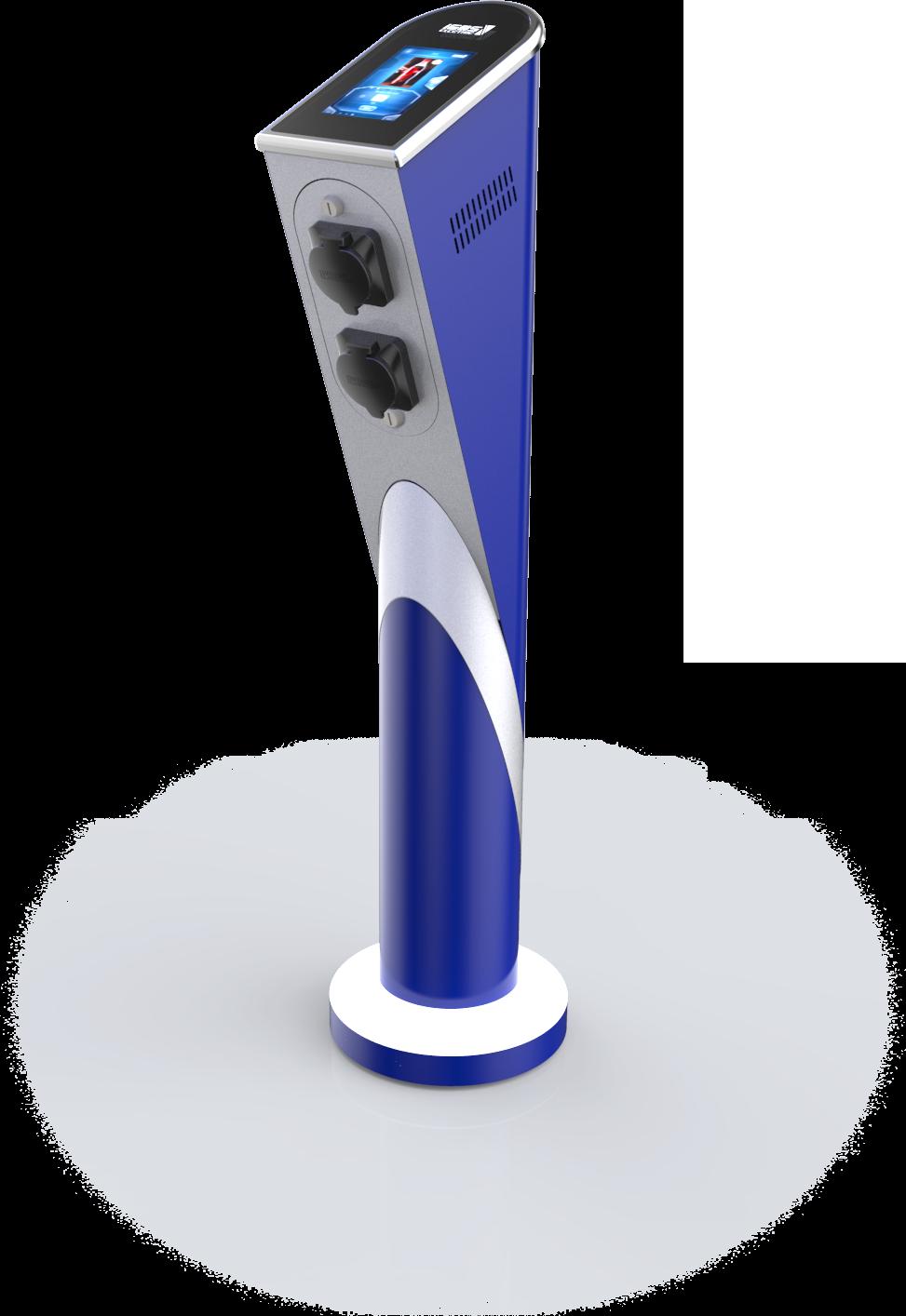

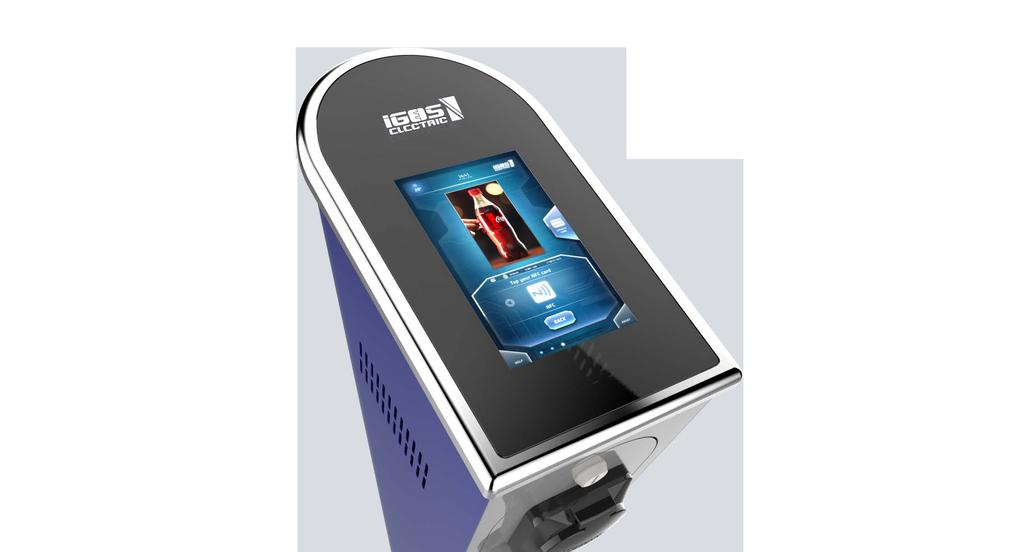

7 technikai leírás Az töltőoszlop olcsó és helytakarékos megoldást kínál, amelynek működtetése a vonatkozó előírásoknak megfelelően teljesen biztonságos, a minimális karbantartási igény mellett pedig rendkívül költséghatékony. Töltőoszlopunk Type1 és Type2 típusú csatlakozókkal rendelkezik, amely mellett a csatlakozóval ellátott gépjárművek töltésére is alkalmas. Gépünket vandálbiztos szempontok alapján terveztük, így az nem tartalmaz levágható, eltulajdonítható alkatrészeket. Egységünk érintőképernyős kezelőfelülete alaphelyzetben és használat közben reklámokat mutat a felhasználónak. Kisméretű kijelző További választható szolgáltatások 7-9 LCD kijelző, érintésérzékeny kezelőfelület, informatív töltési folyamat, reklám megjelenítés, NFC kártya olvasás, felhasználó azonosítás, felhasználó értesítés Applikáción keresztül. Újratöltés 80 %-os töltöttségi szint 0,5-3 óra alatt, beépített Type1 és Type2 típusú töltőcsatlakozók, vagy töltő kábelek, AC bemeneti teljesítmény: 3x400 VAC, 22kW vagy 2x22kW maximális töltési teljesítmény, elektromos hálózattól függően elérhető maximális teljesítmény 43kW vagy 2x43kW (opcionális). Wi-Fi, Fogyasztás mérés, GSM kommunikáció.

8 általános leírás TERMÉKADATLAP Modell egység 1 csatlakozási aljzattal egység 2 csatlakozási aljzattal Hálózati MŰKÖDÉSI FELTÉTELEK egység 1 töltő kábellel egység 2 töltő kábellel 400 V AC Működési hőmérséklet -20 C C töltőáram 3x32 A (2x) 3x32A 3x32 A (2x) 3x32A Tárolási hőmérséklet -20 C C töltési teljesítmény 22 kw AC (2x) 22 kw AC 22 kw AC (2x) 22 kw AC Csomagolási egység 1 Relatív páratartalom 5-95% lecsapódás nélkül Védettség CAT I Kismegszakító 32 A, 3 fázis, C karakterisztikájú (típusú) Szállítási tartalom 1 2 töltő egység töltő egység töltőcsatlakozóval töltőcsatlakozóval 1 dugalj, 2 dugalj, és kábellel, és kábellel, Felhasználói Felhasználói Felhasználói Felhasználói kézikönyv, Kulcsok, kézikönyv, Kulcsok, kézikönyv, Kulcsok, kézikönyv, Kulcsok, Szerelési anyagok Szerelési anyagok Szerelési anyagok Szerelési anyagok az alapozáshoz, az alapozáshoz, az alapozáshoz, az alapozáshoz, Szerelési leírás Szerelési leírás Szerelési leírás Szerelési leírás Túl védelem CAT III Áramvédő kapcsoló FI relé, RCD Type B, 30 ma Szennyeződés mértéke 2 DC hibaáram felügyelet Elektronikus, I n d.c 6mA Csatlakozó vezetékek száma 5 pólus IP54 IP besorolás TOKOZÁS Ütésállóság Design Függőleges oszlop Lefogatás Betonalaphoz csavarozással Anyag (tokozás) Rozsdamentes acél Érintőfelület anyaga Tükröződésmentes temperált üveg Kijelző panel anyaga Polírozott vagy eloxált alumínium TÖLTÉS Vezeték keresztmetszet Névleges áram Méretek [MaxSzéxMé] 1215x290x320 [mm] Betápláló védelem Kijelző Kijelző felbontása ~45 [kg] OCPP 1.5/1.6, SOAP/JSON, Plain 1.6 Kommunikáció Mode 2 és Mode 3 (ISO/IEC ), Smart Charging (ISO/IEC 15118) 15 mm2 6 mm2 15 mm2 Töltési státusz kijelzése 400 V A töltőegység kijelzőjén Azonosítás RFID kártya, PIN 40 A 40 A 50 Hz AC C40 A C40 A Egyidejűleg kiszolgálható ügyfelek száma 1 max. 2 (konfigurációtól függő) 1 WI-FI (OPCIONÁLIS) Standard ~50 [kg] a/b/g/n GÉPJÁRMŰ CSATLAKOZÁSI LEHETŐSÉGEK 7 -os, magas fényerejű színes kijelző 800x480 px 6 mm2 Névleges Névleges frekvencia ~38 [kg] Protocol MŰKÖDÉSI FELTÉTELEK Egyedi fényezés vagy porfestett kivitelezés ~35 [kg] IK10 TÖLTÉS FELÜGYELET Felület kezelés Tömeg ELEKTROMOS VÉDELMEK Csatlakozási technológia Type 2 töltő aljzat (IEC62196), 32A reteszeléssel (1 dugalj) Type 2 töltő aljzat (IEC 62196), 32A reteszeléssel (2 dugalj) Type 1 és/vagy Type 2 töltőkábel (IEC 62196), 32A reteszeléssel (1 töltőkábel) Type 1 és/vagy Type 2 töltőkábel (IEC 62196), 32A reteszeléssel (2 töltőkábel) GSM KOMMUNIKÁCIÓ (OPCIONÁLIS) USB TÖLTŐ ALJZAT [5V, 1A] (OPCIONÁLIS) max. 2 (konfigurációtól függő)
