1 Joinon Megoldások az elektromos mobilitáshoz. 2019

2 Joinon A ma ENERGIÁjA. A HOLNAP AuTÓjÁÉRT LAKOSSÁGI HASZNÁLAT A HOME töltöegységek hosszabb idöre történö parkolásra, lakóhelyi környezetben készülnek. A töltök maximális névleges teljesítménye 4,6 kw, programozható töltési kezdö idövel és a legoptimálisabb teljesítményérték beállításával. BELTÉRI PARKOLÓHELYEK A PARKING töltöállomások közepes és nagy forgalmú parkoló helyekhez tervezve. Kompakt, robosztus, egyszerüen telepíthetö és többnyelvü kijelzövel rendelkezik.. 2

3 A JOINON a GEWISS válasza az intelligens mobilitásra, amely egy egyszerü, töltési infrastruktúrától kezdve egy teljes energiagazdálkodási rendszerig nyújt szolgáltatást. Amely tartalmazza a müszaki karbantartást és technikai szervíz szolgáltatást is - mobil APP segítségév. kültéri parkolóhelyek A PARKING + padlóoszlopok kivételes kialakításúak, és két elektromos jármüvet is gyorsan feltölthetnek egyidejüleg. minden karnyújtásnyira A JOINON lehetövé teszi a töltési infrastruktúrák kezelését egy mobil APP vagy weboldal használatával, hogy távolról figyelemmel kísérje a csatlakozóaljzat állapotát, és foglalja, aktiválja vagy kikapcsolja a töltési müveleteket. Joinon solutions for electric mobility. 3

4 A JOINON a GEWISS oszlopok új és teljes töltéskezelési szolgáltatása; ami a gyakorlatias, fenntartható mobilitás fejlödéséhez vezet. Egyszóval Okosabb. hol tölthetek? Bárhol is legyen, a JOINON APP használatával megrtekintheti az összes GEWISS töltö állomást és akár le is foglalhatja az Önhöz legközelebbit. Hogy müködik? A JOINON használatával a szolgáltatás kezelése még egyszerübb és biztonságosabb: az APP segítségével ellenörizheti a töltés költségét és akár okostelefonján keresztül is fizethet. HOGY TUDOM FELÜGYELNI? Akár munkában van, akár csak egy gyors bevásárlást intéz, nem kell aggódnia elektromos jármüve töltése miatt. A JOINON APP segítségével folyamatosan nyomon követheti a töltés menetét, bárhol is legyen éppen. HoGYAN ZAJLIK A FOLYAMAT? A JOINON megoldások kifejezetten elönyösek müködés és költség megtakarítás szempontjából. A teljes szolgáltatás magába foglalja az élvonalbeli termékeket, a technológia infrastruktúrát és a teljes energiagazdálkodási rendszert, beleértve a technikai támogatást és karbantartást. 4

5 PRIVÁT HASZNÁLATRA NYILVÁNOS HASZNÁLATRA Joinon solutions for electric mobility. 5

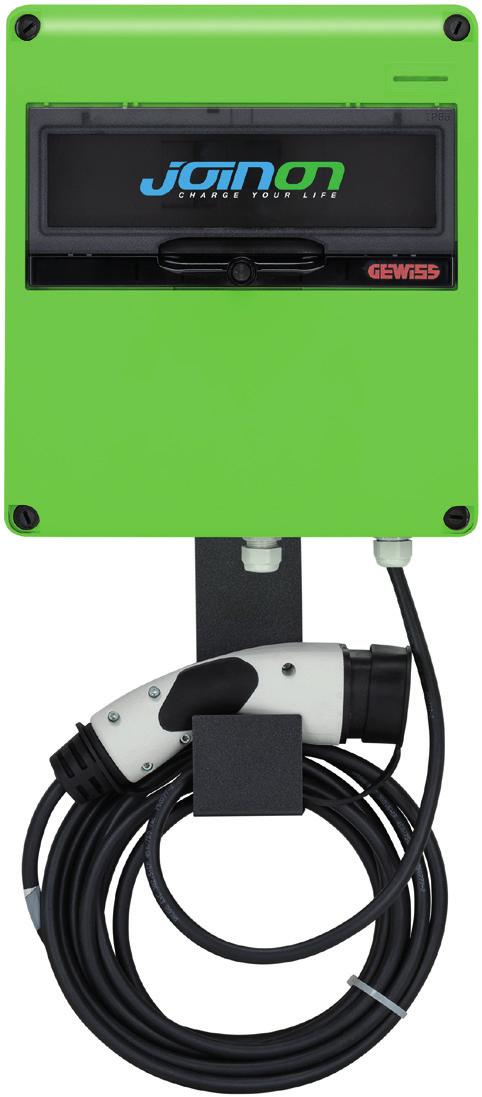

6 ELEKTROMOS JÁRMŰVEK TÖLTÉSÉHEZ SZÜKSÉGES EGYSÉGEK EASY PRIVÁT HASZNÁLATRA EASY HOME - LASSÚ, FALFELÜLETRE SZERELT TÖLTŐ ÁLLOMÁS MOBIL CSATLAKOZÓVAL + IP54 KÁBELLEL - 3 AC ÜZEMMÓDBAN GW Kód Csatlakozó Max. áram Védelem Csomag szá Type 2 GW ,6 kw 1 TARTOZÉKOK: 5 méteres kábel tartóval; integrált kommunikációs USB adapter; falra rögzítő konzolok LEÍRÁS: a kimeneti teljesítmény csökkenthető a dobozban lévő kapcsolóval vagy USB adapterrel. Szoftveren keresztül különbözö tipusú töltési módok kezelhetők. MEGJEGYZÉS: akár Type 1 csatlakozóval is rendelhetö. EASY HOME - LASSÚ, FALFELÜLETRE SZERELT TÖLTŐ ÁLLOMÁS IP54-ES CSATLAKOZÓVAL - 3 AC ÜZEMMÓDBAN Kód Csatlakozó Max.áram. Védelem Csomag 2-es típus szám GW ,6 kw - 1 TARTOZÉKOK: integrált kommunikációs USB adapter; falra rögzítő konzolok LEÍRÁS: a kimeneti teljesítmény csökkenthető a dobozban lévő kapcsolóval vagy USB adapterrel. Szoftveren keresztül különbözö tipusú töltési módok kezelhetők. GW privát ÉS/VAGY NYILVÁNOS HASZNÁLATRA EASY PARKING - lassú vagy gyorsított, falfelületre szerelt töltő állomás IP54-es csatlakozóval - 3 AC módban GW Kód Csatlakozó Max. áram. Védelem Csomag Type 2 szám GW ,4 kw - 1 TARTOZÉKOK: integrált kommunikációs USB ADAPTER; falra rögzítő konzolok. LEÍRÁS: a kimeneti teljesítmény csökkenthető USB adapterrel. Szoftveren keresztül különbözö tipusú töltési módok kezelhetők. MEGJEGYZÉS: a transzponder kulcscsal aktiválja a müködést.. KIEGÉSZÍTŐ ELEMEK A EASY parking EGYSÉG KOMMUNIKÁCIÓJÁHOZ TRANSZPONDER kulcs Kód Leírás Kulcsok száma Párosítható eszköz Csomag szám GW A kódolandó transzponderkulcs 1 EASY PARKING 1/10 GW

7 joinon PARKING - GYORSÍTOTT, FALFELÜLETRE SZERELT TÖLTŐ ÁLLOMÁS, IP54-3 AC MÓDBAN GW R Kód Csatlakozó Max. Védelem Csomag Type 2 áram. szám GW C 1 22 kw Áram védelemi kapcsoló + DC földszivárgás védelem 1 KIEGÉSZÍTŐK: MID jóváhagyott energia- és teljesítménymérő; kompatibilis az OCPP protokollal webes szolgáltatások (SOA) használatával; integrált RS485 kommunikációs interfész; többnyelvű grafikus LCD kijelző és LED kijelzők; 3 db RFID kártyát tartalmaz. LEÍRÁS:a rendelkezésre álló maximális teljesítmény szoftverrel csökkenthető. A helyi felhasználó engedélyezi az aktiválást RFID kártyákon keresztül. A burkolat elülső része anti-graffiti festett alumínium. A vandalizmus elleni védelem mértéke IK10. MEGJEGYZÉS: vásárolható JOINON felügyeleti szoftver. Mobil APP-al is kezelhető. joinon PARKING+ - GYORSÍTOTT, Álló TÖLTŐ ÁLLOMÁS, IP54-3 AC MÓDBAN GW C Kód Csatlakozó Max. áram Védelem Csomag Type 2 szám GW C 2 22 kw + 22 kw Áramvédelmi kapcsoló + DC földszivárgás védelem 1 KIEGÉSZÍTŐK: MID jóváhagyott energia- és teljesítménymérő; kompatibilis az OCPP protokollal webes szolgáltatások (SOA) használatával; integrált RS485 kommunikációs interfész; többnyelvű grafikus LCD kijelző és LED kijelzők; 3 db RFID kártyát tartalmaz. LEÍRÁS:a rendelkezésre álló maximális teljesítmény szoftverrel csökkenthető. A helyi felhasználó engedélyezi az aktiválást RFID kártyákon keresztül. A burkolat elülső része anti-graffiti festett alumínium. A vandalizmus elleni védelem mértéke IK10. MEGJEGYZÉS: vásárolható JOINON felügyeleti szoftver. Mobil APP-al is kezelhető. JOINON STATION - GYORS Álló TÖLTŐ ÁLLOMÁS, IP54-3 és 4 Ac+DC MÓDBAN GW Kód Csatlakozó Csatlakozó Csatlakozó Max. Védelem Csomag Type 2 CHAdeMO Combo 2 áram szám GW kw Áramvédelmi kapcsoló 1 KIEGÉSZÍTŐK: MID jóváhagyott energia- és teljesítménymérő; kompatibilis az OCPP protokollal webes szolgáltatások (SOA) használatával; integrált RS485 kommunikációs interfész; többnyelvű grafikus LCD kijelző és LED kijelzők; 3 db RFID kártyát tartalmaz. LEÍRÁS:a rendelkezésre álló maximális teljesítmény szoftverrel csökkenthető. A helyi felhasználó engedélyezi az aktiválást RFID kártyákon keresztül. A burkolat elülső része anti-graffiti festett alumínium. A vandalizmus elleni védelem mértéke IK10. MEGJEGYZÉS: vásárolható JOINON felügyeleti szoftver. Mobil APP-al is kezelhető. kiegészítők kiegészítő elemek a joinon egységek kommunikációjához RFID kártya Kód Leírás Párosítható eszköz Csomag szá GW RFID kártya az áramkör és a töltés engedélyezéséhez JOINON PARKING / PARKING+ / STATION 1 GW Ethernet csomag JOINON PARKING / PARKING+ / STATION 1 GW G csomag a falra szerelt töltő állomáshoz JOINON PARKING / STATION 1 GW G csomag az oszlop töltő állomáshoz JOINON PARKING+ 1 GW Joinon solutions for electric mobility. 7

8 Technikai leírás JOINON EASY HOME lassú, falfelületre szerelt töltő egys Töltési mód (EN 61851) 3-as módszer Töltési m (EN 61851) C eset A vagy B eset Model GW GW Áramforrás 1-fázisú 230V / 50Hz (2P+E) X X 3-fázisú 230V / 400V / 50Hz (3P+N+E) Névleges áram Max szállítható áram (kw) Töltö csatlakozók (EN 62196) Type 2 (5m kábel) Type 2 Más csatlakozók - - Moduláris védelmi eszközök - - Energia mérés - - A feltöltés típusa Lassú Lassú Felhasználó engedélyezése Moduláris szelektorral Moduláris szelektorral IP védelmi fokozat (dugóval ellátva) IP54 (IP21) IP54 (IP21) Mechanikai ellenállás IK08 Anyag Höre lágyuló Müködési höfoktartomány (min/max) -25 C; +50 C Méret táblázatok JOINON EASY HOME GW GW

9 Technikai leírás JOINON EASY PARKING lassú, falra szerelt töltő egység Töltési mód (EN 61851) 3-as módszer Töltési eset (EN 61851) A vagy B eset Model GW Áramforrás 1-fázisú 230V / 50Hz (2P+E) X 3-fázisú 230V / 400V / 50Hz (3P+N+E) - Névleges áram 32 Max szállítható áram (kw) 7.4kW Töltö csatlakozók (EN 62196) Type 2l Moduláris védelmi eszközök - Energia mérés - A feltöltés típusa Lassú Felhasználó engedélyezése Transzponder kulcs segítségével IP védelmi fokozat IP54 Mechanikai ellenállás IK08 Anyag Höre lágyuló Müködési höfoktartomány (min/max) -25 ; +50 C Méret táblázatok JOINON EASY PARKING GW Joinon solutions for electric mobility. 9

10 Technikai leírás JOINON PARKING lassú vagy gyorsított, falra szerelt töltő egység Töltési mód (EN 61851) 3-as mód Töltési eset (EN 61851) A vagy B eset Model GW68104C Áramforrás 1-fázisú 230V / 50Hz (2P+E) 3-fázisú 400V / 50Hz (3P+N+E) X Névleges áram (A) 32 Max szállítható áramr (kw) 22 Töltö csatlakozók (EN62196) Type 2 Moduláris védelmi eszközök Áram védelmi kapcsoló + DC földszivárgás védelem Energia mérés MID méter Töltés típusa Gyorsított Áramkör aktiválás RFID kártya (helyi) vagy APP (távoli) IP védelmi fokozat IP54 Mechanikai ellenállás IK IK10 (kijelzö IK08) Anyag Alumínium front Külsö felület Anti-graffiti festéssel kezelt RAL 9003 Müködési höfoktartomány (in/max) -25 C; +50 C Méret táblázat JOINON PARKING

11 Technikai leírás JOINON PARKING+ lassú és gyorsított, földre szerelt töltő egység Töltési mód (EN 61851) 3-as mód 3 és 4-es mód Töltési eset (EN 61851) A vagy B eset C eset Model GW68106C GW68109 Áramforrás 1-fázisú 230V / 50Hz (2P+E) 3-fázisú 400V / 50Hz (3P+N+E) X X Névleges áram (A) Max szállítható áram* (kw) /50/43* Töltö csatlakozók (EN62196) Type 2 Egy CHAdeMO Egy COMBO 2 Egy Type 2 Moduláris védelmi eszközök Áram védelmi kapcsoló + DC földszivárgás védelem Áram védelmi kapcsoló + DC földszivárgás védelem Energia mérés MID méter MID méter Töltés típusa Gyorsított Gyors Áramkör aktiválás RFID kártya (helyi) vagy APP (távoli) RFID kártya (helyi) vagy APP (távoli) IP védelmi fokozat IP54 IP54 Mechanikai ellenállás IK IK10 IK10 Anyag Poliuretán front Poliuretán front Külsö felület Anti-graffiti festéssel kezelt Anti-graffiti festéssel kezelt Müködési höfok tartomány (min/max) -25 C; +50 C -25 C; +40 C *CHAdeMO (43kW), Combo2 (50 kw), Type2 (43 kw). Méret táblázat JOINON PARKING+ GW68106C GW , , ,5 Joinon solutions for electric mobility. 11

12 gyártó: gewiss S.p.A. importör: Automata Bejáratok Specialistája kft Budapest ii. Rákóczi Ferenc út 335/A Forgalmazó: wwwww.joinon.hu
