1 Az előadás vázlata A SPIN modellellenőrző rendszer Németh L. Zoltán (zlnemeth@inf.u-szeged.hu) A modellellenőrzés jelentőssége, alapjai A SPIN használata A PROMELA nyelv szintaktikája, szemantikája (példák) Helyességi kritériumok megfogalmazása (LTL logika) A TIMELINE editor Kompex modellezési példák SZTE, Informatikai Tanszékcsoport 2004/2005 I. félév SPIN SPIN 1 2 Motivációk ICT(Information and Communication Thechnology) rendszerek mindennapjainkban Internet beágyazott rendszerek (embedded systems) Egyre nő az igény az ICT rendszerek megbízhatóságára (,,Ha a Microsoft autókat gyártana ) Ugyanakkor a rendszerek komplexitása, elképesztően gyorsan nő Ma már intuitív eszközökkel komplex rendszerek nem tervezhetők/készíthetők => a formális módszerek térhódítása mind a tervezésben mind az ellenőrzésben Arine 5 rakéta (1996) Sajnos indítás után 36 másodpercel felrobbant egy 64 bites lebegőpontos sebesség-adat 16 bites egésszé való hibás konvertálása miatt A Terrac-25 radioterápiás készülék balesetei( ) A varsói légiszerencsétlenség (1993) Mars Pathfinder (1997) SPIN SPIN 1 4

2 Ellellenőrzés Egy (szoftver) rendszer helyes, ha megfelel a vele szemben tervezéskor támasztott elvárásoknak. Ebben mindenki egyetért, de hogyan lehet ezt ellenőrizni? Szoftver ellenőrzési techikák: Tesztelés Peer reviewing (társak általi ellenőrzés) Formális módszerek Tesztelés Minden szoftvertervezési projekt része A költségek 30-50%-át fordítják rá!!! Tesztgenerálás és futtatás (félig) automatikusan Az összehasonlítást általában ember végzi A tesztelés általában nem képes ezt miden esetet kimerítően bizonyítani. Csak általános, tipikus szituációkat vizsgál. Nehéz megmondani, hogy mikor érdemes abbahagyni,,a program tesztelés csak a hibák kimutatására használható, de sohasem azok hiányának igazolására. (Dijkstra) SPIN SPIN 1 6 Peer Reviewing Szoftverfejlesztők (ideális esetben nem a készítők!) elemzik a kódot, annak végrehajtása nélkül Annak ellenére, hogy manuális módszer meglehetősen hatékony: A hibák 31-93%-át (átlagban 60%-át) lehet így felefedezni Szoftverfejlesztési projektek közel 80%-ban alkalmazzák De a nehezen észrevehető hibák sokszor továbbra is megmaradnak Konkurens rendszerek este Egyidejű (konkurens) rendszerekre tervezése és ellenőrzése különösen nehéz!!! az folyamatok végrehajtási sorrendje nemdeterminisztikus legalább is nem megfigyelhető / kontrollálható Pl. a folyamatok ütemezés egyidejűleg egy nagy hálózat különböző egymástól távoli processzorain törtéhet. tesztelésnél a javításhoz a hibát reprodukálni kell tudni! SPIN SPIN 1 8

3 Konkurencia mindenütt Áruházban a vevők (áruk, pénztárak) Telefonközpont mi van, ha ketten egyszerre hívják egymást? Közlekedés (elsőbbségadás) jobbkézszabály körforgalom táblák, lámpák Bejárat 2 udvarias vagy 2 törtető ember találkozása Formális módszerek ellenőrzésre Formális módszer,,alkalmazott matematika ICT rendszerek modellezésére és elemzésére A rendszer helyességét matematikai szigorral bizonyítják A fejlesztés korai fázisában alkalmazhatók, már a tervezéskor Modell alalpú módszerek modell alapú szimuláció modellellenőrzés modell alapú tesztelés Deduktív módszerek theorem proovers proof checkers SPIN SPIN 1 10 Modellellenőrzés Adott a rendszer (program) egy véges állapotú modelljét készítjük el: (M) Egy logikai tulajdonság (p) írja le a specifikációt (a kívánt viselkedést) A modellellenőrzés egy olyan automatikus módszer, mely szisztematikusan ellenőrzi, hogy e tulajdonság fennáll-e a rendszerben. Ha a tulajdonság nem teljesül, akkor a modellellenőrző egy ellenpéldát ad, ami alapján a hiba javítható A modellelenőrzés alkalmazásai verifikáció: bizonyítsuk be, hogy a tervezés alatt álló rendszer M modellje teljesíti a követelményekben megfogalmazott p tulajdonságo(ka)t hibakutatás (debugging): keressünk hibákat az M rendszermodellben Persze a p tulajdonságnak helyesen kell leírni a specifikációt. A specifikációtól elvárás, hogy - zárt (minden esetre kiterjedő) és - ellentmondásmentes legyen SPIN SPIN 1 12

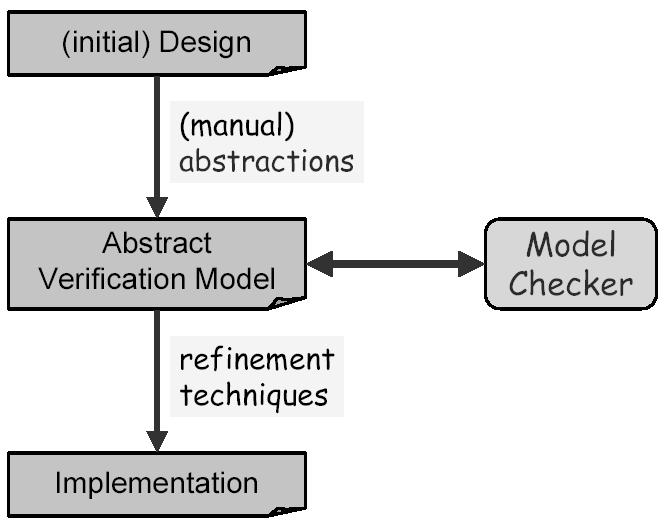

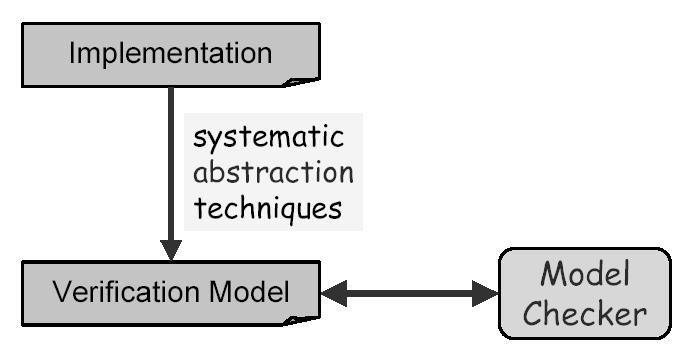

4 Alkalmazási területek Modellellenőrzés a rendszerfejlesztésben Biztonságkritikus rendszerek: orvosi berendezések repülésirányítás katonaság Missziókritikus rendszerek: űrkutatás Adatvédelmi rendszerek: bank rendszerek orvosi nyilvátartás De sokszor ipari alkalmazásoknál is kifizetődő - processor gyártás (Pl. Intel Pentium FDIV Bug) - szórakozatató elektronika - autóelektronika stb SPIN SPIN 1 14 Klasszikus modellellenőrzés Modern modellellenőrzés Középpontban: absztrakció (szándékos információvesztés) az állapottérrobbanást elkerülendő Ebben a kurzusban: csak a klasszikus megközelítés lesz De a Spin támogatja a C programokból automatikus modellextrahálást is SPIN SPIN 1 16

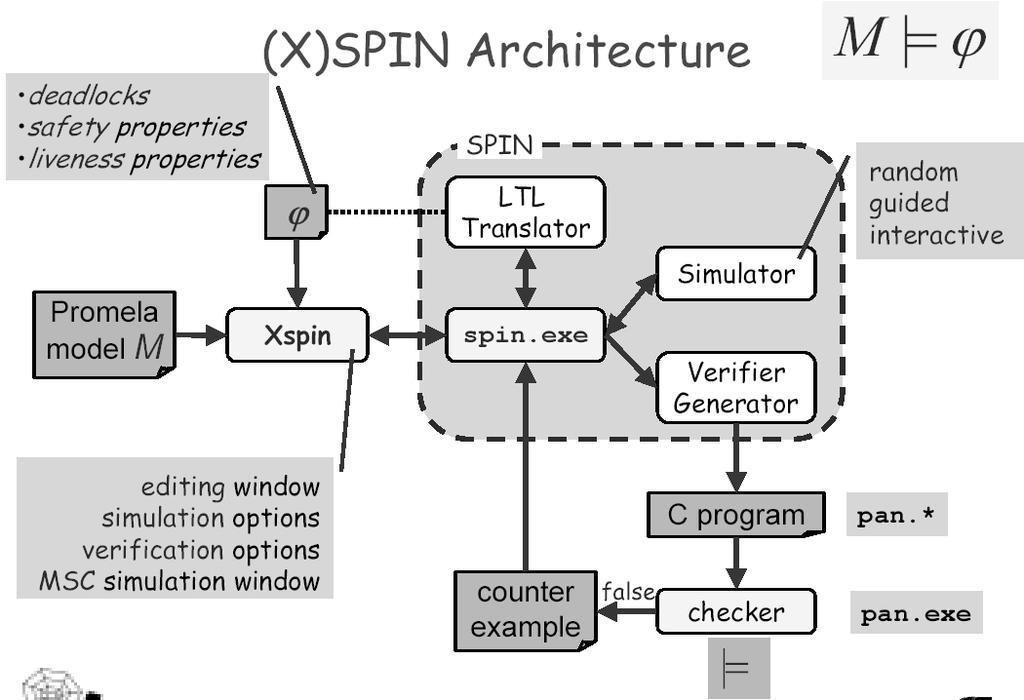

5 Miért pont a SPIN? modern modellellenőrző eszköz (egyidejű) szoftver fejlesztésre specializált új elméleti eredmények hatékony implementációjára épül ingyenes jól dokumentált folyamatosan fejlesztett több mint 2000 felhasználó, számuk gyorsan bővül könnyen kezelhető grafikus interfész: XSPIN elismert: ACM Software System Award SPIN SPIN 1 18 Az Xspin dióhéjban Az Xspin szolgáltatásai: Promela modellek szerkesztése (+ szintaxisellenőrzés) szimulációja véletlen (random) interaktív irányított (guided) verifikációja kimerítő (exhaustive) bitstate hashing mód (nem garantál 100%-os bizonyítást) További szolgáltatások bármely processz automatájának felrajzolása LTL formula szerkesztő Súgó (verifikációs és szimulációs támpontok) SPIN - Bevezetés SPIN (= Simple Promela Interpreter) konkurens rendszerek, különösen kommunikációs protokollok logikai konzisztenciáját ellenőrző eszköz modellezési nyelve: Promela Promela (= Protocol/Process Meta Language) konkurens processzek dinamikus létrehozása kommunikáció csatornákon keresztül: szinkron (azaz randevú), vagy aszinkron (azaz bufferelt). szintaxisában a C programozási nyelvre hasonlít specifikációs nyelv véges állapotú rendszerek modellezésére SPIN SPIN 1 20

6 Egy példa A Pathfinder 1997, Július 4-én landolt a Marson Egy kis terepjárót bocsátott útjára Elképesztő fizikai és mechanikai problémákat kellett leküzdeni A vezérlőprogram hibája miatt néha előre nem látható pillanatokban megszakadt a kapcsolat a Földdel SPIN 1 21 A hibás programrész Két egyidőben futó (konkurens) folyamat: A: a gyűjtött adatok memóriába való továbbítását végzi B: a memóriában lévő adatokat a Földre küldi Két egyszerű szabály: Kölcsönös kizárás: a memóriához egyszerre csak az egyik folyamat férhet hozzá megvalósítása egy mutex lock (lakat) változó segítségével Prioritási szabály: a B folyamatnak mindig elsőbbsége van az A folyamattal szemben, azaz A csak akkor futhat, ha B munka nélküli (idle) állapotban van SPIN 1 22 A folyamatok működése tétlen unlock fut vár lock SPIN 1 23 A SPIN Model mtype = { free, busy, idle, waiting, running }; show mtype h_state = idle; show mtype l_state = idle; show mtype mutex = free; active proctype high() /* can run at any time */ { end: do :: h_state = waiting; atomic { mutex == free -> mutex = busy }; h_state = running; /* critical section - consume data */ atomic { h_state = idle; mutex = free } od } SPIN 1 24
