Programozható vezérlő rendszerek KOMMUNIKÁCIÓS HÁLÓZATOK 2.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Programozható vezérlő rendszerek KOMMUNIKÁCIÓS HÁLÓZATOK 2."

Átírás

1 KOMMUNIKÁCIÓS HÁLÓZATOK 2.

2 CAN busz - Autóipari alkalmazásokhoz fejlesztették a 80-as években - Elsőként a BOSCH vállalat fejlesztette ban szabvány (ISO 11898: 1993) - Később fokozatosan az iparban - Ma már kb. 40 gyártó készít CAN IC-t

3 CAN busz - Multi-master ha kiesik egy eszköz a hálózat tovább működik - Broadcast kommunikáci minden egység megkapja az adatot, majd eldönti, hogy vonatkozik-e rá - kifinomult hibavédelem (CA) hibás adatok újra küldése

4 CAN busz - Nincs bus master, vagy token - Egyedi hozzáférési megoldás: nondestructive bit-wise arbitation - Minden állomásnak van egyedi azonosítója, mely egyben a prioritását is jelöli - A magas prioritású adhat a kisebb vár - Nincs determinisztikus hozzáférés

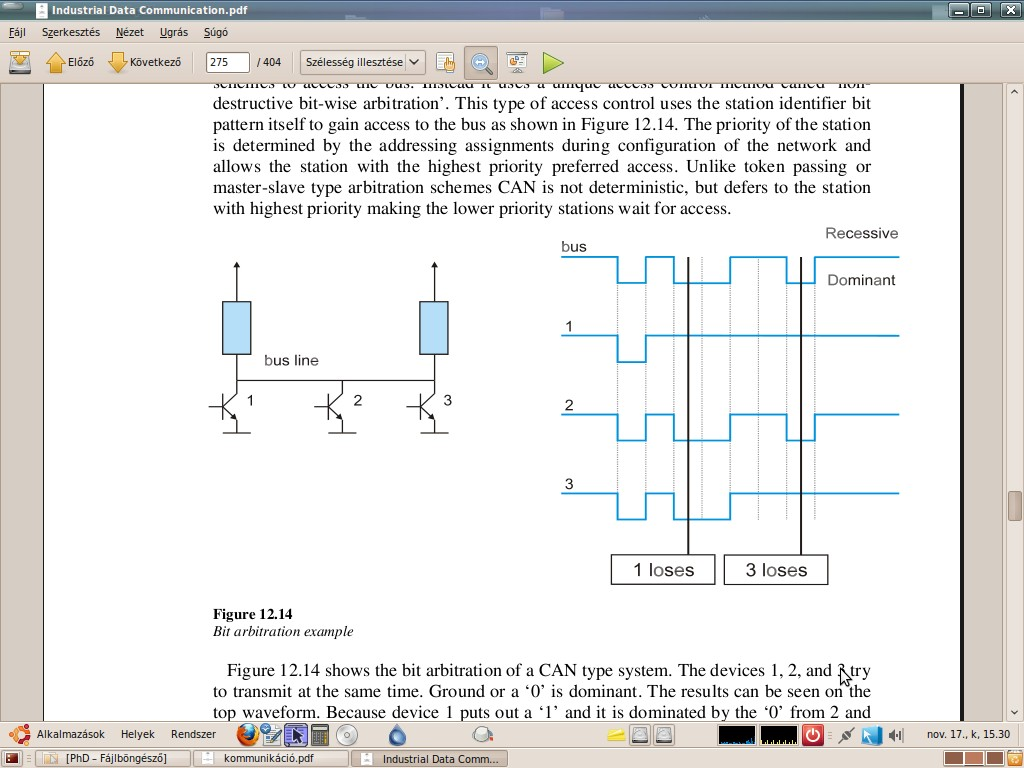

5 CAN busz - A 2-es adhat, ő folytathatja a kerettel ütközés nélkül

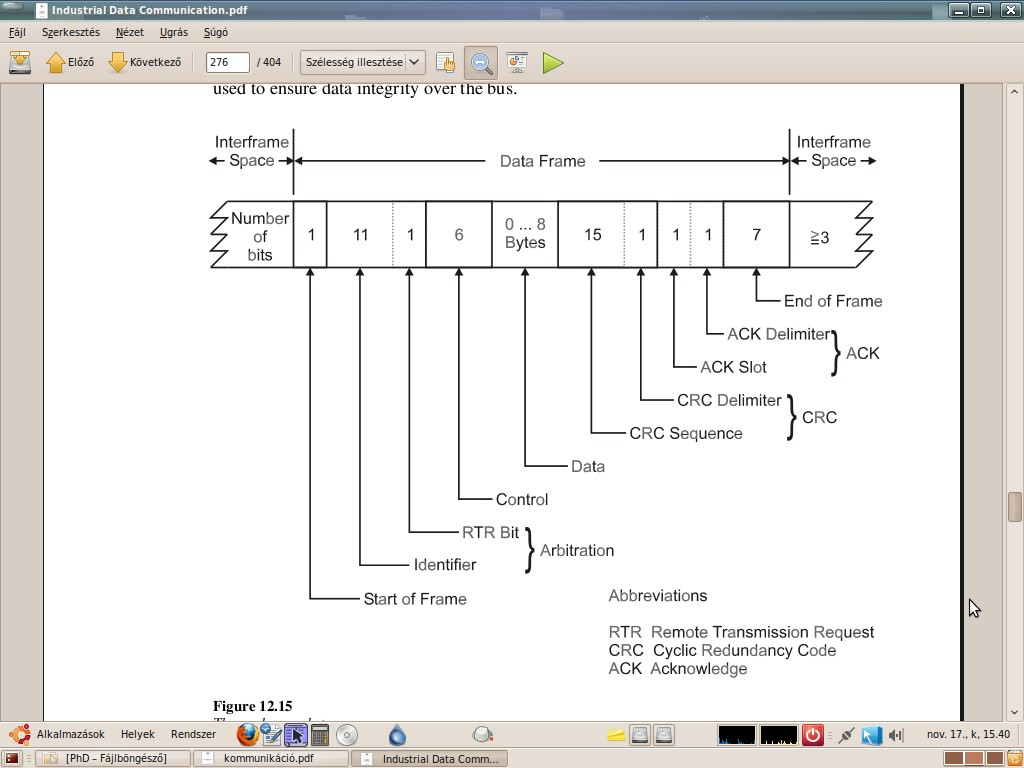

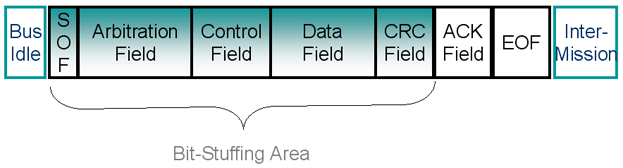

6 CAN busz adatkeret

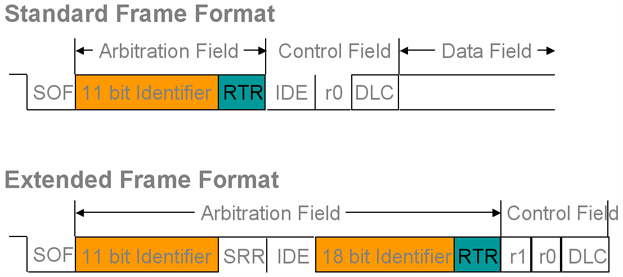

7 CAN busz adatkeret Arbitációs mező - Standard esetben 11 bit (Extended esetén a Base ID) - RTR (Remote Transmission Request) bit adatkeretnél domináns bit (0) - IDE bit (Standard vagy Extended keretet azonosít) - Az ütközés elkerülésben a Standard rész vesz részt - Extended esetben SRR (Substitute Remote Request) helyettesíti RTR-t

8 CAN busz adatkeret Arbitációs mező

9 CAN busz adatkeret Vezérlő mező - r1, r0 fenntartott N/A DLC (Data Length Code) adathossz max. 8 byte lehet 9-15 alkalmazás-specifikus

10 CAN busz adatkeret Vezérlő mező

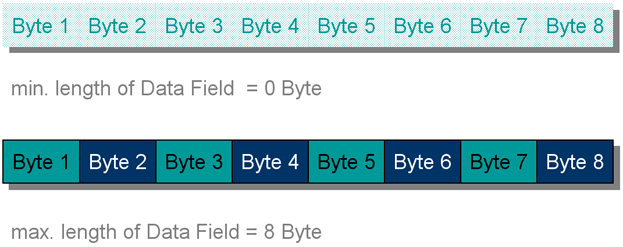

11 CAN busz adatkeret Adat mező byte hosszú - 0 csak esemény jelzése

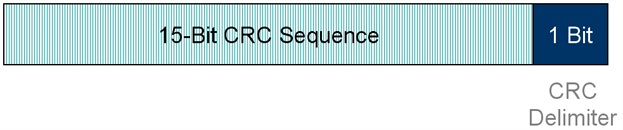

12 CAN busz adatkeret CRC mező - 15 bit CRC 1 bit határoló Hamming távolság = 6 Hiba esetén Error Frame

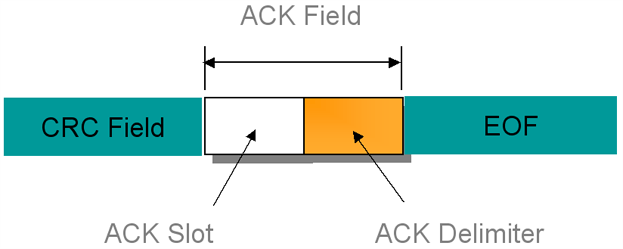

13 CAN busz adatkeret ACK mező - 2 bit (küldés recesszív, nyugtázás domináns) - A vevő nyugtázza a hibátlan üzenetet

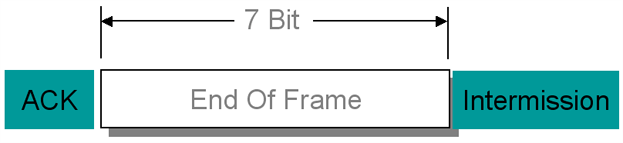

14 CAN busz adatkeret EOF mező - End of Frame, 7 bites sorozat (recesszív) - Üzenet végét, jelzi - Feldolgozáshoz, tároláshoz idő kell

15 CAN busz Adatkérő keret - Hasonló, mint az előbb Nincs benne adat RTR bit dönti el (adatkeret domináns) Az adatkeretnek elsőbbsége van adatkérésre azonnali válasz

16 CAN busz Hibakezelés - Hiba detektálása Hiba jelzése a buszra error flag Minden részvevő eldobja a hibás adatot Hiba számláló növelése A hibás üzenet automatikusan ismétlődik Error flag 6 egyforma bit sérti a bitbeültetési szabályt

17 CAN busz Hibakezelés Hiba jelzése - bármelyik node jelzhet

18 CAN busz Hibakezelés Error keret bitnyi idő az újra kezdésre

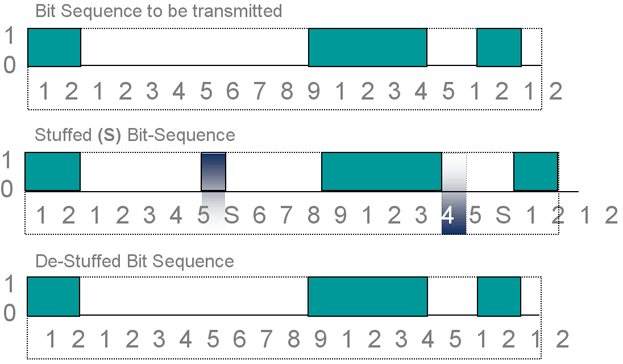

19 CAN busz Hibakezelés Bitbeültetési szabály - minden 5. egyforma bit után egy 6. komplemens bit - vevő törli

20 CAN busz Hibakezelés Bitbeültetési szabály

21 CAN busz Hibakezelés CRC hiba - Csak detektálásra nem javításra - Error Frame és újraküldés

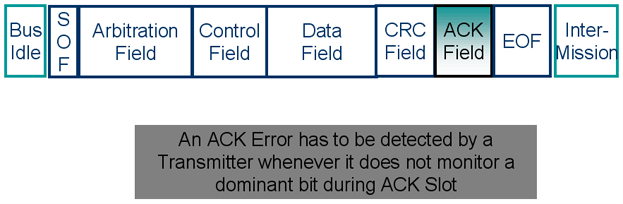

22 CAN busz Hibakezelés Nyugtázási hiba - Ha küldéskor az ACK bit nem domináns (1 vevő vesz) Error Frame, újraküldés

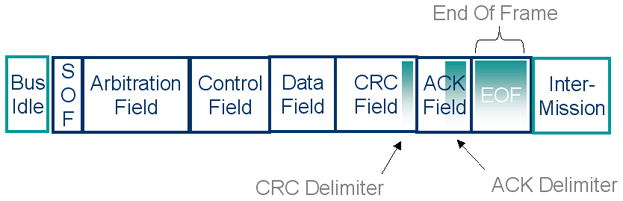

23 CAN busz Hibakezelés Forma hiba - Ha az adó a határoló biteknél dominánsat talál, akkor Error Frame, újra küldés 1000 évente 1 db nem detektált hiba!! (0,5 Mbps, napi 8 órás használat)

24 CAN busz Hibakezelés Hiba állapotok - Kétfajta hiba számláló - REC (Receive Error Counter) - TEC (Transmit Error Counter) - Hibás frame ++ - Hibátlan frame - Alapállapot (Error Active) Error Frame küldés - Error Passive tárolja a hibát - Bus off lekapcsolódás a buszról (high impedance) - Bus off software reset + bitsorozat

25 CAN busz Hibakezelés Hiba állapotok

26 CAN busz Hibakezelés Passzív hiba keret - csak egyszer, csupa receszív

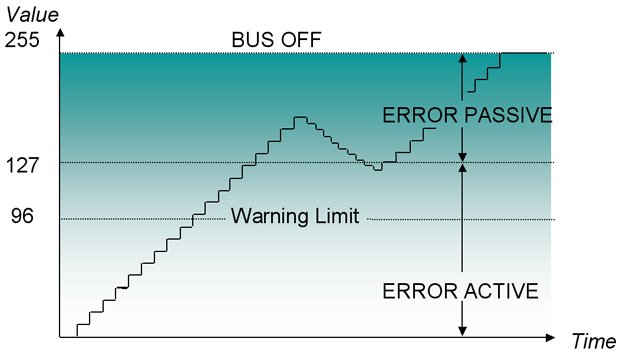

27 CAN busz Hibakezelés Transmit Error Counter Error Active állapot Warning (megszakításhoz) Error Passive állapot - >255 lekapcsolódás a buszról

28 CAN busz Hibakezelés Transmit Error Counter

29 CAN busz Hibakezelés Receive Error Counter - Vett hibás adatoknál ++ - A regiszter mérete határozza meg a max. értéket

30 CAN busz Overload Overload Frame - ha a node nem tudja fogadni a következő üzenetet - ha az üzenetek közötti 3 bit közül egy domináns (első két bit) - hasonló mint az Active Error Frame, de nem növeli a számlálókat (REC, TEC) és nincs újraküldés

31 CAN busz Overload Overload Frame

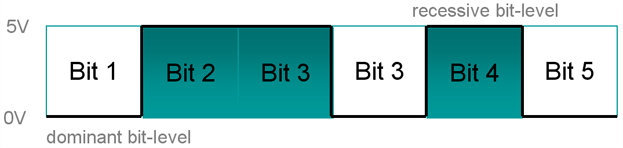

32 CAN busz Bit kódolás - NRZ kód - Vagy Manchester kód (élek)

33 CAN busz Bit kódolás Bit beültetés

34 CAN busz Bit kódolás Bit idők - minden bit általában 4 szegmensből áll - SYNC_SEG szinkronizáció - PROP_SEG jelkésleltetés miatt

35 CAN busz Átvitel - bridge, repeater alkalmazható

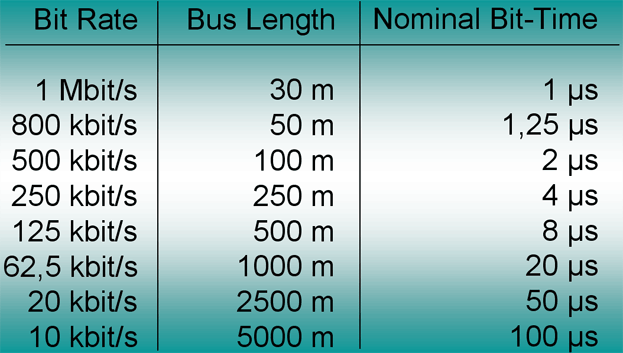

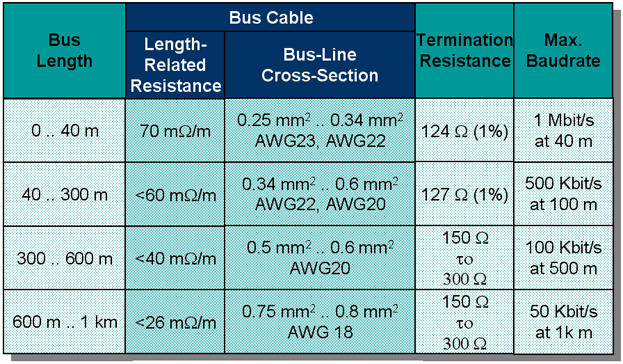

36 CAN busz Max hossz

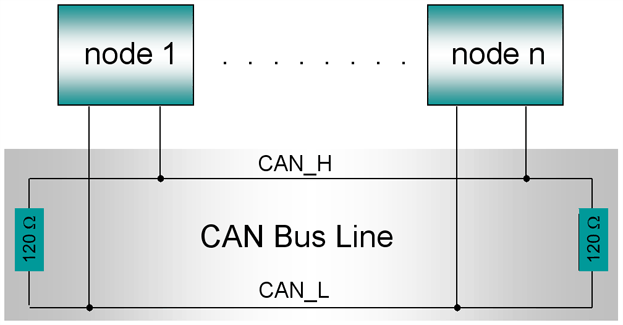

37 CAN busz Hálózat

38 CAN busz Jelszint

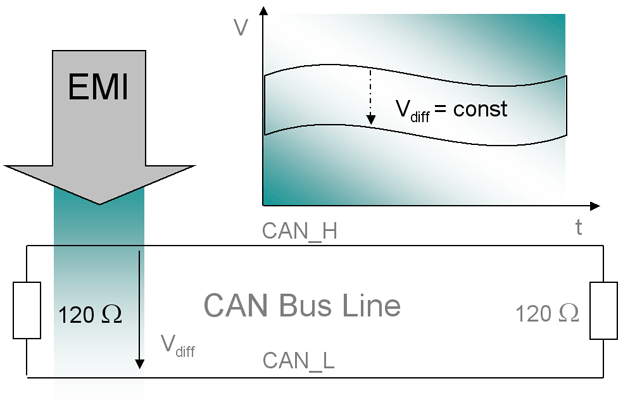

39 CAN busz EMI

40 CAN busz Átviteli közeg

41 CAN busz EMI

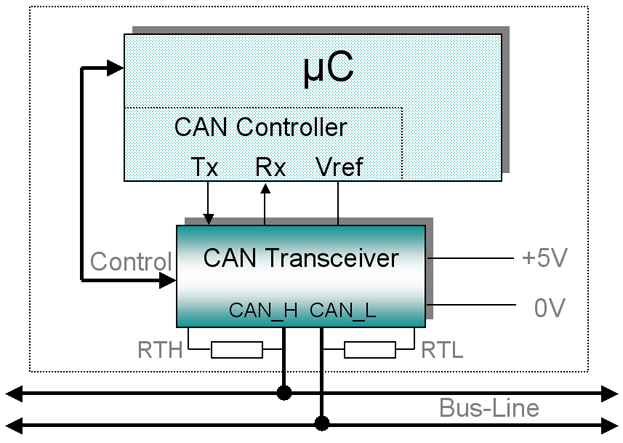

42 CAN busz Fault Tolerant - fel és lehúzó ellenállások

43 CAN busz Fault Tolerant

44 CAN busz Device Net - Allen Bradley fejlesztette CAN alapokon Nyílt rendszer 64 csomópont, 2048 egység 4 vezetékes kábel (két vezeték táplálásra) Pollozás (scanner)

45 CAN busz Device Net - 1,2 CAN, a többi DNet

46 CAN busz Device Net - 1 érpár adatnak (árnyékolva) - 1 érpár tápfeszültségnek (árnyékolva) - Max. 3/8 amper a tápvonalon (vékony/vastag) - 125, 250, 500 kbps - Lineáris (busz) topológia - Érzéketlen egy node kiesésére - A node címmel rendelkezik (0-63)

47 CAN busz Device Net - Poll üzenet (folyamatos) - Ciklikus üzenet (időzített) - COS (Change Of State) üzenet

48 CAN busz Device Net Master - 1db master - Elsőként el kell készíteni a kommunikációs táblázatot - Fel kell konfigurálni a slavet - Electronic Data Sheet (EDS), mint GSD

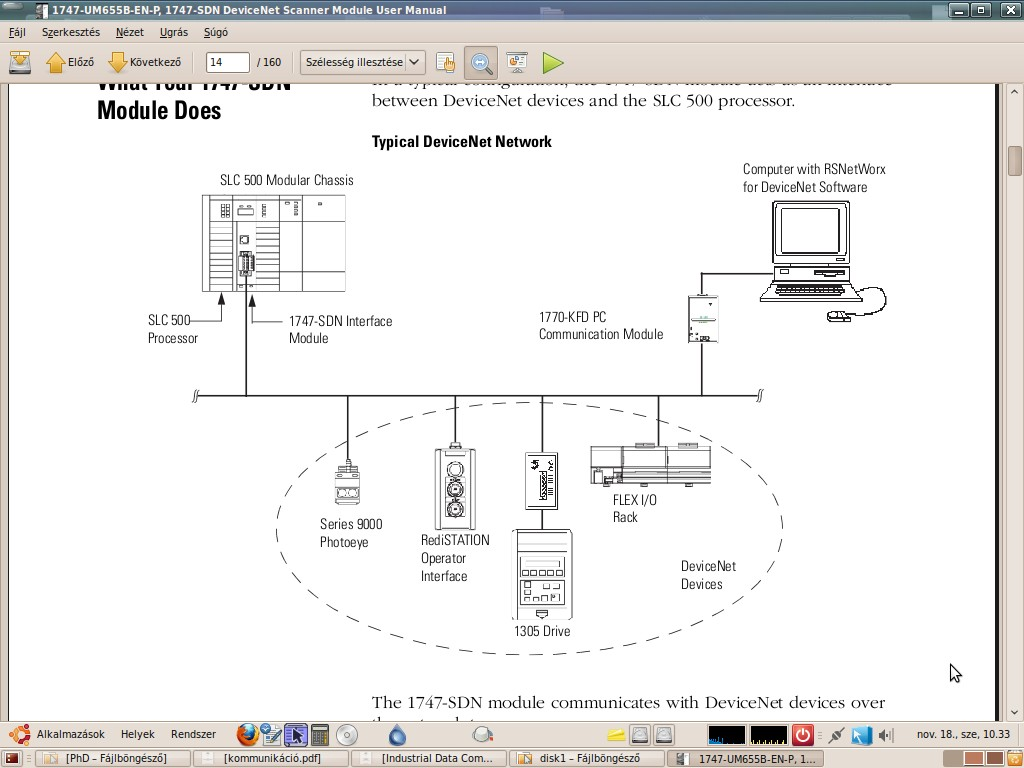

49 CAN busz Device Net Tipikus DNet

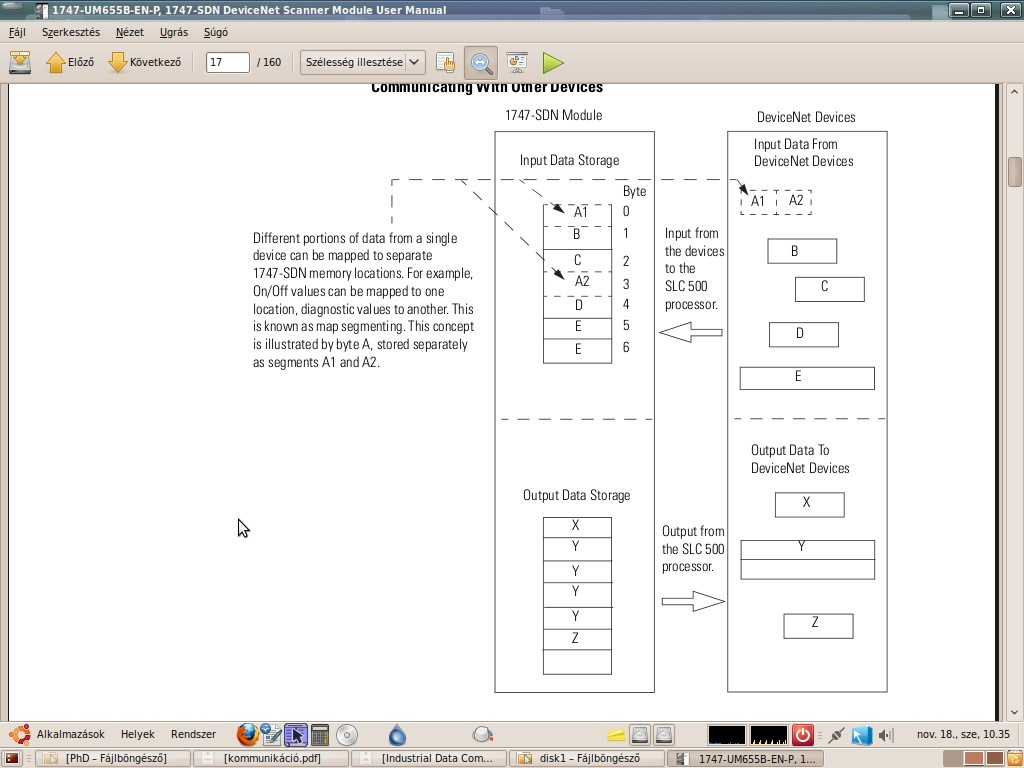

50 CAN busz Device Net Dnet map
