A japán földrengés és következményei Dr. Aszódi Attila. igazgató, BME Nukleáris Technikai Intézet Budapest, március 29.

Átírás

1 A japán földrengés és következményei Dr. Aszódi Attila igazgató, BME Nukleáris Technikai Intézet Budapest, március 29.

2 Földrengés Március 11-én kor (helyi idı szerint) 8,9-es földrengés (késıbb 9,0-ra módosítva) Honshutól keletre Ekkor már napok óta kisebb elırengéseket tapasztaltak (és azóta is utórengéseket) BBC Forrás: Dr. Aszódi Attila, BME NTI 2

3 2011. március 29-én: megerısített haláleset köztük azonosítatlan holttest eltőnt épület teljesen összedılt, további épület sérült út, 56 híd, 31 vasútvonal sérült Szökıár károk Dr. Aszódi Attila, BME NTI Forrás: Kyodo News 3

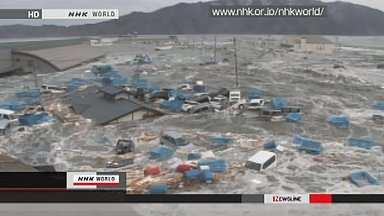

4 Szökıár károk NHK World: Rikuzentakata egy kmre a partvonaltól 13 m magas volt a szökıár A helyi gimnáziumban sok ember fulladt meg, mivel oda menekültek a földrengés után, a hullám pedig a 2. emeletet is elérte 40 km/h sebességgel haladt a szökıár a parton Forrás: Forrás: Dr. Aszódi Attila, BME NTI 4

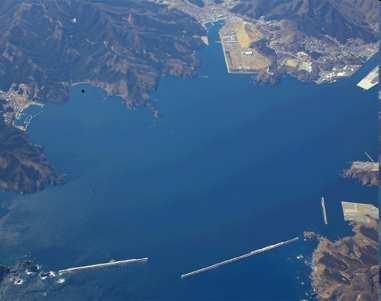

5 Szökıár károk Kamaishi hullámtörı: a világ legmélyebb hullámtörı gátja (Guiness-rekorder) 31 évig épült, 2009-ben készült el Kimondottan cunami ellen 8 m magas 63 m mély alappal, majdnem 2 km hosszú Forrás: community.guinnessworldrecords.com Ezt a szökıárat nem bírta ki A városban 1250-en haltak meg Forrás: Dr. Aszódi Attila, BME NTI 5

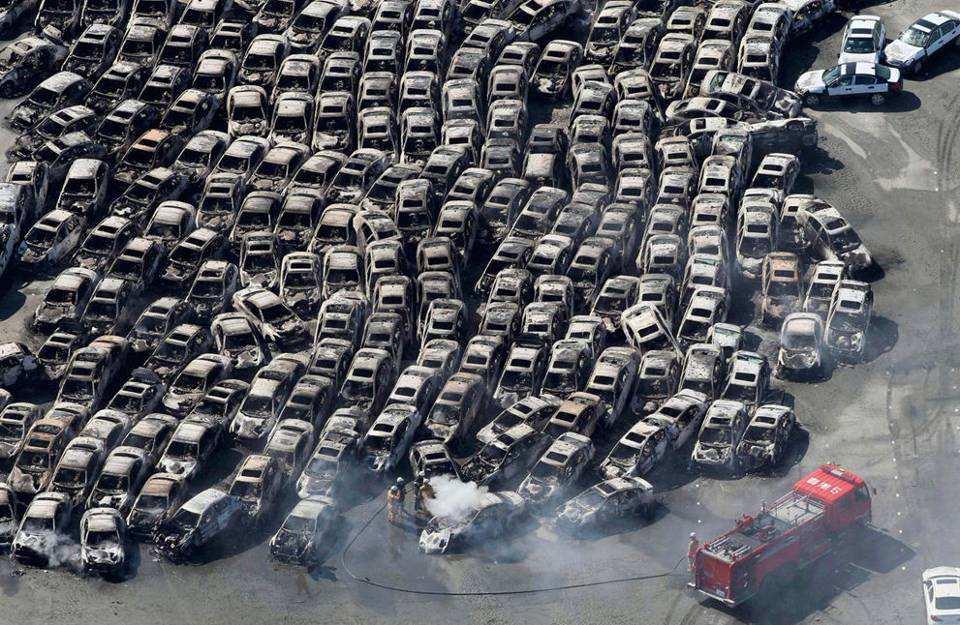

6 Szökıár károk Március 12-én reggel hatmillió háztartás volt áram nélkül Négyszázezer háztartás gáz nélkül háztartás víz nélkül (márc. 27.) Tőz a Cosmo olajfeldolgozóban (Chiba) Tőz a Nippon Oil & Energy Factory olajfeldolgozóban (Sendai) A szökıár során hat olajfinomítót kellett leállítani, három indult újra Számos fémfeldolgozó üzem (acélgyár, stb.) leállt ellátási nehézségek és a gyárak károsodása miatt Dr. Aszódi Attila, BME NTI 6

7 Dr. Aszódi Attila, BME NTI 7

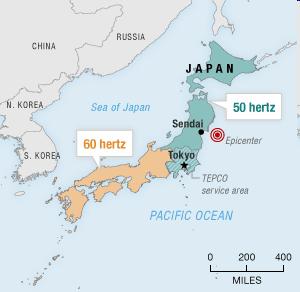

12 Szökıár károk Villamos hálózat összeomlása Március 21-i adat: 27 GW (!) kiesı kapacitás 12,37 GW atomerımővi kapacitás 13,67 GW hıerımővi kap. esett ki Ellátási nehézségek Rolling blackout Eltérı hálózati frekvencia! Szők keresztezı kapacitás miatt nehéz a villamosenergia-átvitel a déli részrıl Rolling blackout Misato city Forrás: Guardian Dr. Aszódi Attila, BME NTI 12

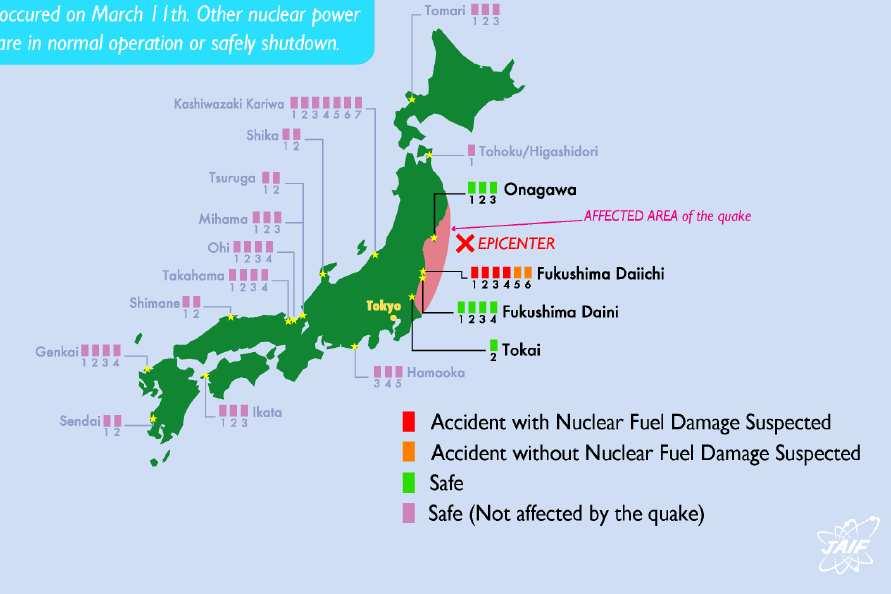

13 A földrengés által érintett atomerımővek Onagawa 3 BWR blokk (524 MW, 825 MW, 825 MW) Automatikusan leállt a földrengés után Tőz a turbinacsarnokban Fukushima Daini 4 BWR5 blokk (4*1100 MW) Automatikusan leállt a földrengés után Nukleáris veszélyhelyzet az 1., 2., 4. blokkokon a nyomáscsökkentı medence funkcióvesztése miatt Március 15-re minden blokk hideg leállított állapotban Dr. Aszódi Attila, BME NTI 13

14 A földrengés által érintett Fukushima I. atomerımő Fukushima Daiichi 6 blokkos, forralóvizes 1. blokk 2. blokk 3. blokk 4. blokk 5. blokk 6. blokk Típus / Konténment GE BWR3 Mark I GE BWR4 Mark I GE BWR4 Mark I GE BWR4 Mark I GE BWR4 Mark I GE BWR5 Mark II Teljesítmény 460 MW 784 MW 784 MW 784 MW 784 MW 1100 MW Üzemanyag UO2 UO2 MOX UO2 UO2 UO2 Állapot a földrengéskor Normál üzem Normál üzem Normál üzem Leállítva, teljes zóna kirakva! Leállítva Leállítva Dr. Aszódi Attila, BME NTI 14

15 Forralóvizes reaktor (BWR) Dr. Aszódi Attila, BME NTI 15

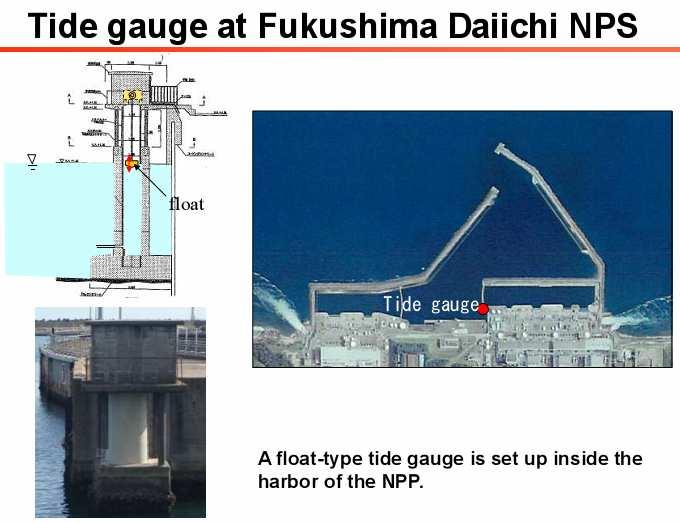

16 Szökıár-védelem atomerımővekben Fukushima atomerımő: történelmi cunamik alapján (+ modellezéssel): Az üzemi szint fölött 5,7 m-es tervezési cunami Épületek földszintje m magasan Forrás: M. Takao, TEPCO Dr. Aszódi Attila, BME NTI 16

17 Szökıár-védelem atomerımővekben Forrás: M. Takao, TEPCO Dr. Aszódi Attila, BME NTI 17

18 BWR nyomáscsökkentı konténment Szárazakna és nedvesakna Nyomáscsökkentés nagy kondenzációs térfogatok segítségével Csıtöréses üzemzavari (LOCA) esetekre és egyéb üzemzavari körülményekre is, pl. a biztonsági lefúvató szelepek (SRV) nyitásakor Dr. Aszódi Attila, BME NTI 18

19 Teljesítményüzem, karbantartás, főtıelem-átrakás, terhelésváltoztatás Determinisztikus üzemzavar elemzések Események és állapotok besorolása Pl.: Egy FKSZ kiesése, tápszivattyú kiesése, szándékolatlan szelepnyitás, turbina kiesés Pl.: Összes FKSZ kiesése, tápvízvezeték törése, szabályozórúd-kilökıdés, LOCA Pl.: ATWS, teljes feszültségkiesés + dízelgenerátorok hiánya, LOCA + ZÜHR hiánya Üzemi állapotok Üzemzavari helyzetek Normál Várható üzemi Tervezési üzemzavarok Tervezési alapon túli balesetek üzem (NO) események (AOO) (DBA) (BDBA) Nem jár zónasérüléssel Súlyos baleset Az esemény súlyossága 10º ~10-2 ~10-4 to ~10-6 Becsült gyakoriság, 1/év 10-5 Operátorok Operátorok; Balesetkezelési utasítás; és a szabályozó rendszer Biztonsági rendszerek Konténment rendszer; Konténment rendszer; Balesetelhárítási felkészülés Biztonsági intézkedések Dr. Aszódi Attila, BME NTI 19

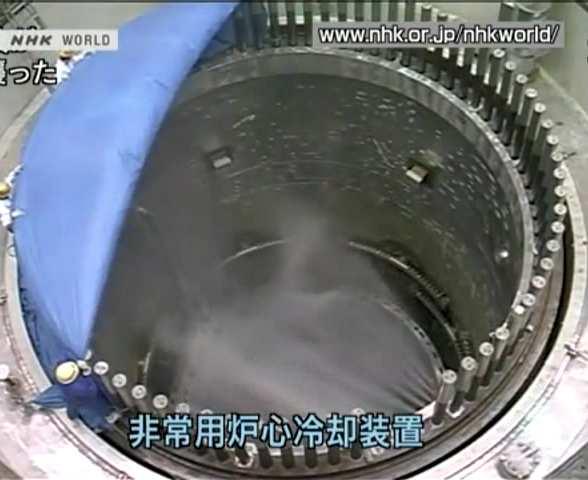

20 Súlyosbaleset-kezelés Eszközök pl.: Konténment szőrt leeresztés Vízbefecskendezés a reaktorba és a konténmentbe Dr. Aszódi Attila, BME NTI 20

21 Fukushima Daiichi, 1. blokk Március 11. Földrengéskor (helyi idı szerint 14:46): normál üzemi állapot Üzemanyaga urán-oxid Földrengés során automatikusan leáll, külsı villamos betáp megszőnik, dízelgenerátorok indulnak 15:01 szökıár tönkreteszi a dízeleket, hőtés teljes megszőnése, estére magas reaktortartály nyomás Kitelepítés 3 km-es körzetben Március 12: H-robbanás kockázata miatt tervezett lefúvatás, radioaktív kibocsátással (Feed and) bleed (betáplálás és lefúvatás) a nagy nyomás miatt A telephely szélén mért dózisteljesítmény 1 msv/h köré ugrik Kitelepítési zóna 10 km-re növelve Dr. Aszódi Attila, BME NTI 21

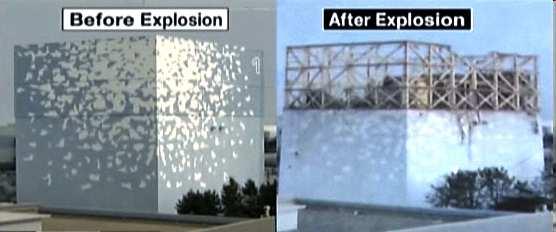

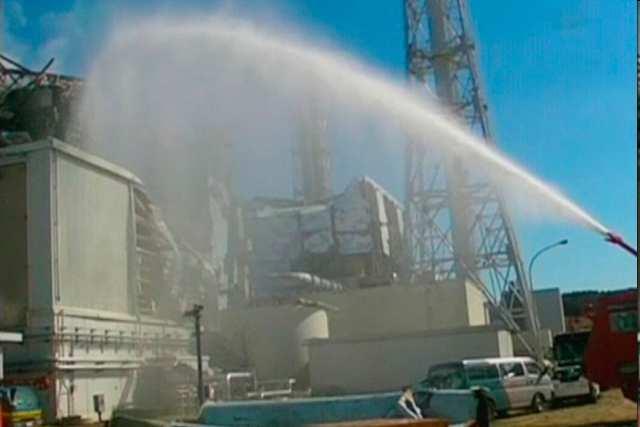

22 Fukushima Daiichi, 1. blokk Március 12: H-robbanás a reaktorépület felsı része (nem a konténment!) jelentısen megsérül 4 alkalmazott megsérül Kitelepítési zóna 20 km Este megkezdik a tengervíz befecskendezést (tőzoltó rendszeren keresztül, a reaktortartályba és a konténmentbe!) Ez kidolgozott súlyosbaleset-kezelési eljárás Dr. Aszódi Attila, BME NTI 22

23 Az 1. blokk állapota :00-kor Reaktorcsarnok: Dr. Aszódi Attila, BME NTI 23

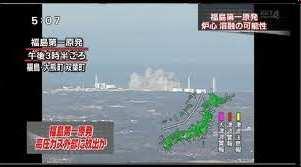

24 Fukushima Daiichi, 3. blokk Március 13., 3. blokk hőtés teljes megszőnése H-robbanás kockázata miatt tervezett lefúvatás (CV-bıl), radioaktív kibocsátással Zóna részben szárazra kerül, feltételezett zónasérülés Tengervíz-befecskendezés (instabil), késıbb le is áll Március 14. Robbanás a reaktorépület felsı részében Konténment tartály feltehetıen ép 11 munkás megsérül Március Helikopteres, majd tőzoltó-autós hőtés Március 19. Nagyobb mennyiségő víz bejuttatva, nyomás stabilizálódik Dr. Aszódi Attila, BME NTI 24

25 Fukushima Daiichi, 3. blokk Dr. Aszódi Attila, BME NTI 25

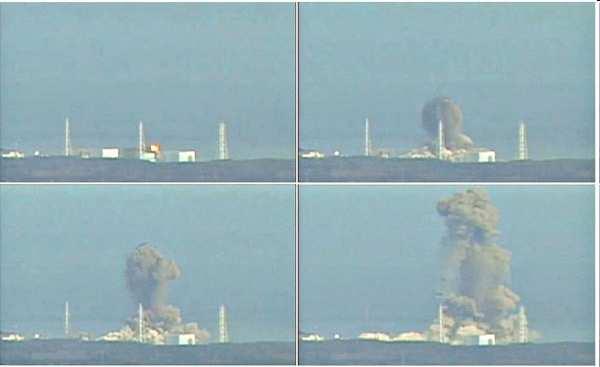

26 A 3. blokk állapota :00-kor Reaktorcsarnok: reggel Breaking: breaking Dr. Aszódi Attila, BME NTI 26

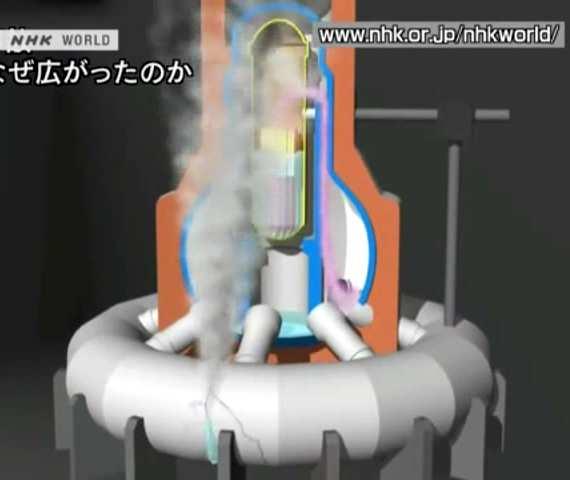

27 Fukushima Daiichi, 2. blokk Március 14. Hőtés (RCIC) leáll (magas hımérséklet miatt) Tengervíz-befecskendezés a reaktortartályba Tengervíz befecskendezése leáll, majd újraindul, eközben a zóna 2 órára teljesen szárazra kerül! Elárasztás után magas konténment nyomás, zóna ismét kiszárad Tetı megbontása (H-felgyülemlés elkerülésére) Március 15. Robbanás hallatszik a nyomáscsökkentı medence felıl, feltételezik a konténment sérülését (?) Március Többszöri tengervízbefecskendezés a reaktortartályba Fehér füst (gız) észlelése Külsı villamosenergia-ellátás helyreállítása Dr. Aszódi Attila, BME NTI 27

28 A 2. blokk állapota :00-kor Reaktorcsarnok: Dr. Aszódi Attila, BME NTI 28

29 Fukushima Daiichi, 4. blokk Március 11. Földrengéskor (helyi idı szerint 14:46): leállítva Teljes zóna a pihentetı medencében Üzemanyaga urán-oxid Pihentetı medence hőtés nélkül Március 14. Pihentetı medence hımérséklete 84 o C Március 15. Feltehetıen hidrogénrobbanás a reaktorépület felsı részében Hidrogén-képzıdés: vízgız-zr reakcióból, vagy 3. blokkról (?) Többszöri tőz Március Többszöri víz-befecskendezés tőzoltóautóról Külsı villamos ellátás helyreállítása Dr. Aszódi Attila, BME NTI 29

30 A 4. blokk állapota :00-kor Reaktorcsarnok: Dr. Aszódi Attila, BME NTI 30

31 FUKUSHIMA DAIICHI Reactor Unit 4 No vapour plume observed Reactor Unit 3, possible vapour plume Reactor Unit 2 Reactor Unit 1 No smoke or vapour plume observed 19 MAR 2011, 10:44 am local time Contains DIGITALGLOBE Copyrighted Materials Dr. Aszódi Attila, BME NTI 31

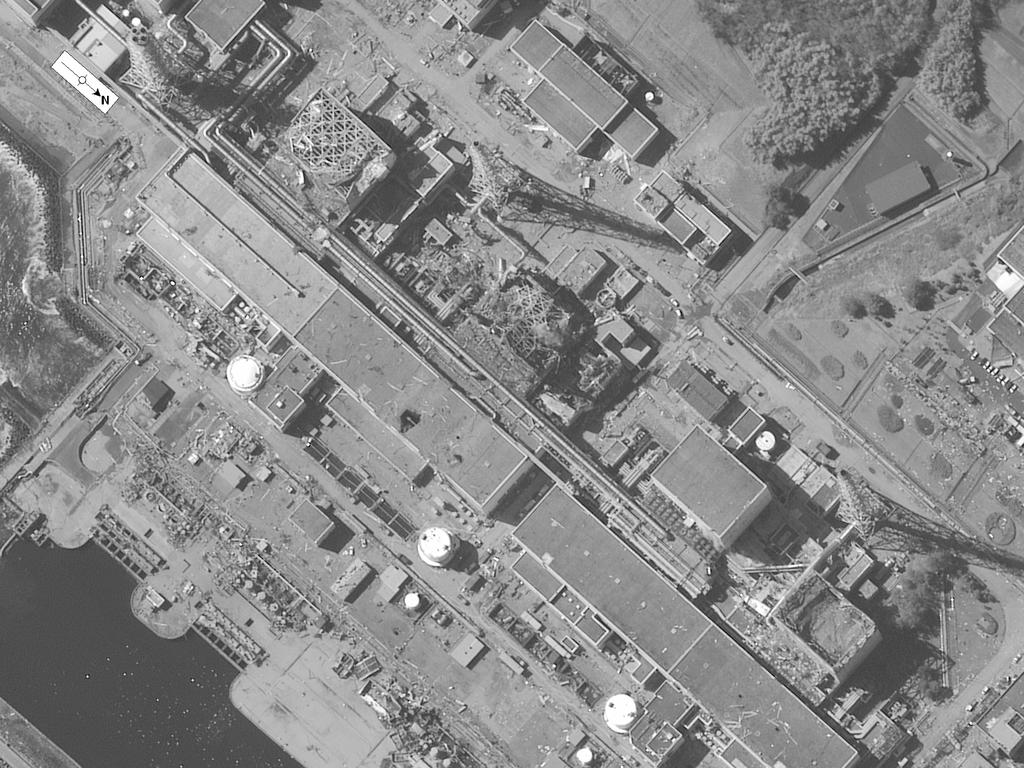

32 Fukushima Daiichi, 5-6. blokk Földrengéskor leállítva 6. blokk egyik dízelgenerátora üzemképes maradt, ez hőtötte mindkét blokkot Pihentetı medencék hımérséklete emelkedett Villamos hálózatra visszakötve március 20-án Mindkét blokk cold shutdown állapotban Dr. Aszódi Attila, BME NTI 32

33 Fukushima atomerımő státusza március :00-kor (CET), Forrás: JAIF [Biztonsági jelentıség JAIF szerint] Alacsony Magas Súlyos (azonnali beavatkozást igényel) Blokk Elektromos teljesítmény (MW) Reaktor típusa BWR-3 BWR-4 BWR-4 BWR-4 BWR-4 BWR-5 Üzemállapot földrengéskor Normál üzem (leállt) Normál üzem (leállt) Normál üzem (leállt) Leállítva Leállítva Leállítva Főtıelemek integr. (betöltött kazetták száma) Sérült (400) Sérült (548) Sérült (548) Nincs bent üzemanyag Nem sérült (584) Nem sérült (764) Reaktortartály integritás NA NA NA Ép Ép Ép Konténment tartály integritás Ép Sérülés valószínő Ép Ép Ép Ép Épület integritás Súlyosan sérült (Hrobbanás) Enyhén sérült Súlyosan sérült (Hrobbanás) Súlyosan sérült (Hrobbanás) Nem sérült Nem sérült Vízszint reaktortartályban Üzemanyag részben vagy teljesen szárazon Üzemanyag részben vagy teljesen szárazon Üzemanyag részben vagy teljesen szárazon Biztonságos Biztonságos Biztonságos Tartály hımérséklet, nyomás Emelkedik (nem stabil) Nem ismert Nem ismert Biztonságos Biztonságos Biztonságos Konténment tartály nyomás Emelkedik Stabil Csökken Biztonságos Biztonságos Biztonságos Zónába fecskendezés Folyamatos (tengervíz) Folyamatos (tengervíz) Folyamatos (tengervíz) Nem szükséges Nem szükséges Nem szükséges Kiégett üa. integritás (kaz. száma pihmedben) Nem ismert (292) Nem ismert (292) Sérülés lehetséges (514) Sérülés lehetséges (1331) Nem sérült (946) Nem sérült (876) Pihentetı medence hőtése Víz befecskendezése eldöntendı Tengervíz befecskendezés Alacsony vízszint Tengervíz befecsk. Alacsony vízszint H-robbanás Helyreállítva Helyreállítva Vezénylıterem Világítás visszaállítva (korlátozott funkció) Világítás visszaállítva (korlátozott funkció) Ép Ép Dr. Aszódi Attila, BME NTI 33

34 2011. március 23. Dr. Aszódi Attila, BME NTI 34

35 Sugárzási helyzet A telephelyen jelentıs sugárzási értékek (a maximum 400 msv/h!) Az elhárításban részt vevık dóziskorlátját 100-ról 250 msv-re emelték Eddig összesen 17 munkás kapott 100 msv feletti dózist (ez a korábbi határ az elhárításban résztvevıkre, most 250 msv-re emelték) A 30 km-es zónán belül jelenleg max. 100 mikrosv/h embert mértek meg, 97 volt szennyezett, dekontaminálás után határérték alatt (külsı szennyezés) Dr. Aszódi Attila, BME NTI 35

36 2011. március 23. Dr. Aszódi Attila, BME NTI 36

37 Sugárzási helyzet Tokióban meghaladta a gyermekekre vonatkozó határértéket a csapvíz I-131 tartalma (210 Bq/l vs. 100 Bq/l) Sugárszennyezett friss zöldségek Fukushima és Ibaraki prefektúrában (Cs: Bq/kg, a határérték 50 Bq/kg) Tengervíz I-131 határérték fölött még 10 km-re az erımőtıl is Dr. Aszódi Attila, BME NTI 37

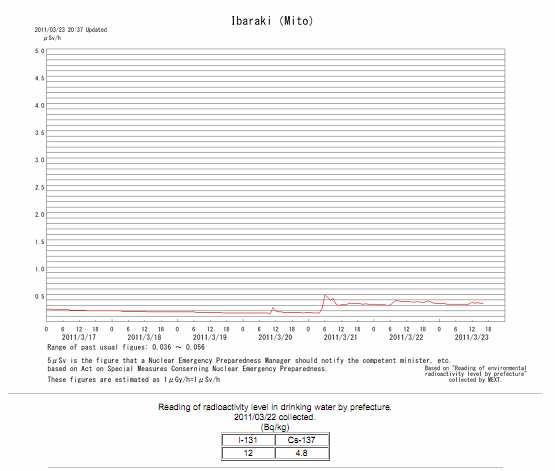

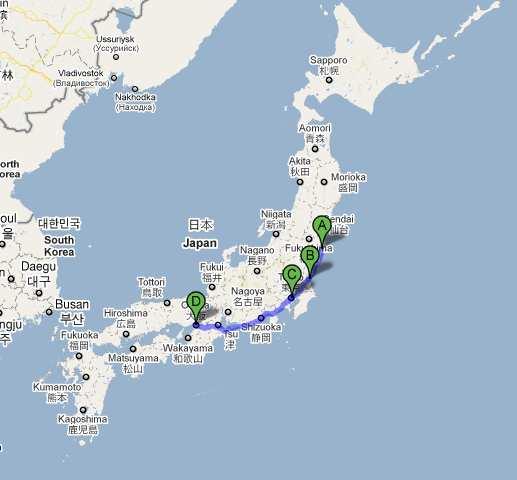

38 Kis szennyezettség Japán távolabbi területein, március 23. Mito: 140 km D-DNy Tokyo: 250 km D-DNy Osaka: 740 km DNy Max mért Határérték I-131: 20 Bq/l (300 Bq/l) Cs-137: 5 Bq/l (200 Bq/l) Dr. Aszódi Attila, BME NTI 38

39 Következmények: A radioaktív felhı Nincs radioaktív felhı, ami elérte volna Európát! Magyarországon jódtablettát bevenni nem csak nem indokolt, de veszélyes is! Dr. Aszódi Attila, BME NTI 39

40 Egészségügyi hatások Az elhárításban részt vevıknél Az eddigi dózisok alapján nem várható sugárbetegség Két, turbinacsarnokban dolgozó munkás lábán lokális sugársérülés (égés) béta sugárzás miatt Nem sugárzási eredető sérülések 2 munkás eltőnt a cunami során (4. blokk turbinaépületbıl) Egy darukezelı meghalt Két infarktus Néhány kisebb sérülés a földrengéskor Robbanások során megsebesült min. 15 ember Lakosság Korlátozások betartásával egészségügyi hatás nem várható (de jelentıs gondok az ideiglenes tömegszállásokon) és várható pszichés hatások Dr. Aszódi Attila, BME NTI 40

41 Lehet-e ilyen esemény Magyarországon? Forrás: Dr. Aszódi Attila, BME NTI 41

42 Teljesítményüzem, karbantartás, főtıelem-átrakás, terhelésváltoztatás Determinisztikus üzemzavar elemzések Események és állapotok besorolása Pl.: Egy FKSZ kiesése, tápszivattyú kiesése, szándékolatlan szelepnyitás, turbina kiesés Pl.: Összes FKSZ kiesése, tápvízvezeték törése, szabályozórúd-kilökıdés, LOCA Pl.: ATWS, teljes feszültségkiesés + dízelgenerátorok hiánya, LOCA + ZÜHR hiánya Üzemi állapotok Üzemzavari helyzetek Normál Várható üzemi Tervezési üzemzavarok Tervezési alapon túli balesetek üzem (NO) események (AOO) (DBA) (BDBA) Nem jár zónasérüléssel Súlyos baleset Az esemény súlyossága 10º ~10-2 ~10-4 to ~10-6 Becsült gyakoriság, 1/év 10-5 Operátorok Operátorok; Balesetkezelési utasítás; és a szabályozó rendszer Biztonsági rendszerek Konténment rendszer; Konténment rendszer; Balesetelhárítási felkészülés Biztonsági intézkedések Dr. Aszódi Attila, BME NTI 42

43 Megbuktak-e a nukleáris biztonsági alapelvek? Dr. Aszódi Attila, BME NTI 43

47 Megbuktak-e a nukleáris biztonsági alapelvek? Nem! Dr. Aszódi Attila, BME NTI 47

48 Jól vizsgázott-e az erımő? Igen! Jócskán a tervezési alapon túli szökıár (az újabb hírek szerint a telephelyen 14 m) Dilemma: a cunami elleni méretezés csak pénzkérdés? (látva a civil példákat) A konténment-filozófia igazolása (TMI után másodszorra) Az acél belsı konténmentek kibírták: földrengés + cunami + hısugárzás + hideg vizes befecskendezés + robbanások Az üzemanyag-leltár nagy része bent maradt Korlátozott kibocsátás Teljes feszültségvesztéses baleset a nagy mumus Dr. Aszódi Attila, BME NTI 48

49 Jól vizsgázott-e az erımő? A védelemi rendszerek további megerısítése Dízelgenerátorok meghibásodásának pontos oka még mindig nem ismert (zárlat, üzemanyag, hőtés?) Vízkivételi mő súlyos sérülése Pihentetı medencék hőtésének és fizikai védelmének átgondolása Kommunikáció Nem világos, hogy tudták-e a TEPCO-nál az elsı 2-3 napban, hogyan is kommunikáljanak Sokáig csak minimális információ, szakmai tájékoztatás hiányos volt Ma már bıséges és lelkiismeretes kommunikáció Dr. Aszódi Attila, BME NTI 49

50 További magyar tanulságok Nézzük meg, mit tanulhatunk a japán eseményekbıl! Magyarország járjon élen az EU stressz-tesztben! A társadalmi kontroll eszköze a nukleáris biztonsági hatóság erıs, kompetens hatóság elengedhetetlen, annak gyengítését nem szabad megengedni! A hazai kompetencia fenntartásához átfogó kutatásfejlesztési programok és jó képzési rendszer kell, melyhez az eszközök biztosítása a kormány és az ipar együttes felelıssége. Katasztrófahelyzetek kezelését, lakosság felkészítését, a kitelepítés gyakorlását érdemes itthon is erısíteni. A nukleáris energia a jövıben sem nélkülözhetı Magyarországon. A paksi üzemidı-hosszabbítás és új blokkok építése nem szenvedhet késedelmet a japán események miatt. Dr. Aszódi Attila, BME NTI 50
