XL sorozat Felhasználói kézikönyv

Átírás

1 XL XL sorozat Felhasználói kézikönyv

2 Szerzői jog Copyright 2017 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem fordíható más nyelvekre semmilyen formában és módon, sem elektronikus, mechanikus, mágneses, optikai, kémiai, kézi úton. Felelősséget kizáró nyilatkozat A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítsa, arra való kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen. A villogásmentesség teljesítményére hatással lehetnek bizonyos külső tényezők, például a gyenge minőségű kábelek, az instabil energiaellátás, a jelek interferenciája, vagy a gyenge földelés, de nem kizárólag ezek a tényezők korlátozhatják a villogásmentesség teljesítményét. (Csak villogásmentes modellek esetén érhető el.) BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements. 2

3 Elektromos árammal kapcsolatos biztonsági előírások A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük, tartsa be az alábbi biztonsági előírásokat. 0~40 C 10~90 % 0~3000 m -20~60 C 10~60 % 0~12000 m A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól. A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál. A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen. Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban, hogy milyen típusú áram áll rendelkezésére, kérjen tanácsot a helyi energiaellátást biztosító cégtől vagy képviselettől. Az áramra csatlakoztatható, I osztályú, A típusú berendezéseket védőföldeléshez kell csatlakoztatni. Jóváhagyott, legalább a H03VV-F, a H05VV-F, a 2G vagy a 3G szabványnak megfelelő, 0,75 mm 2 -es tápkábelt használjon. (Ha van távvezérlő.) ROBBANÁSVESZÉLY ÁLL FENT, HA AZ AKKUMULÁTORT HIBÁS TÍPUSÚRA CSERÉLI KI. A HASZNÁLT AKKUMULÁTOROKAT AZ UTASÍTÁSOKNAK MEGFELELŐEN ÁRTALMATLANÍTSA. Tápegységgel rendelkező modellekhez: Kizárólag az LCD monitorhoz mellékelt tápegységet használja. Egyéb típusú tápegység használata rendellenes működést okozhat és/vagy veszélyes lehet. A tápegység számára biztosítson megfelelő szellőzést, amikor a készülék működtetésére vagy az akkumulátor töltésére használja. Ne fedje le a tápegységet papírral vagy egyéb olyan tárggyal, ami a hűtés romlását okozhatja. Ne használja a tápegységet úgy, hogy az közben táskában van. A tápegységet mindig megfelelő energiaforráshoz csatlakoztassa. Ne próbálkozzon a tápegység javításával. A készülék nem tartalmaz javítható alkatrészeket. Ha a készülék megsérül vagy túlságosan sok nedvesség éri, akkor cserélje ki. Karbantartás és tisztítás Ne helyezze a monitort kijelzővel lefelé közvetlenül a padlóra vagy az íróasztalra. Ha így tesz, karcolások keletkezhetnek a panel felületén. A berendezést használat előtt az épület szerkezetére kell rögzíteni. 3

4 (A fali vagy mennyezeti rögzítést támogató modellek esetén) Sima felületű falra telepítse a monitort és a felszerelő készletet. Győződjön meg róla, hogy a fal anyaga, és a szabványos fali konzol (külön megvásárolt) elég stabilak ahhoz, hogy megtartsák a monitor súlyát. Kapcsolja ki a monitort és az áramellátást, mielőtt lehúzná a kábeleket az LCD monitorról. Tisztítás előtt mindig húzza ki a termék csatlakozódugóját a fali csatlakozóból. Az LCD-t (folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket. A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani. Ne helyezzen nehéz terhet a monitorra, így elkerülheti az esetleges személyi sérüléseket vagy a monitor károsodását. Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még szüksége lesz rájuk a monitor szállításához. A teljesítményre, gyártási dátumra és azonosító jelekre vonatkozó információkért olvassa el a termék címkéjét. Javítás, szerviz Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz kiszolgálása - bekövetkezne, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel. További támogatásért forduljon a vásárlás helyéhez vagy látogasson el a helyi weboldalra: Figyelem! A monitor kb. 50 ~ 70 cm-re (20 ~ 28 hüvelyk) legyen a szemétől. Ha hosszabb ideig nézi a monitort, szemei elfáradhatnak, és ez idővel káros hatással lehet látására. A termék használata közben óránként 5-10 percig pihentesse szemeit. Csökkentse szemei elfáradását úgy, hogy távolabb lévő tárgyakra fókuszál. Gyakran pislogjon és végezzen szemtornáztató gyakorlatokat, hogy szeme ne száradjon ki. 4

5 Tartalomjegyzék Szerzői jog... 2 Felelősséget kizáró nyilatkozat... 2 Elektromos árammal kapcsolatos biztonsági előírások... 3 Kezdeti lépések... 7 A monitor megismerése... 9 Elölnézet... 9 Hátulnézet... 9 Bemeneti és kimeneti csatlakozó portok Csatlakozások A monitor hardverjének telepítése...13 A monitorállvány és a talp leszerelése A monitor magasságának beállítása A dőlésszög beállítása A monitor vízszintes tengely körüli forgatása Az Árnyékoló (takaró lemez) telepítése A monitor szerelőkészletének használata Hozza ki a legtöbbet BenQ ZOWIE monitorjából...29 A monitor telepítése új számítógépre A monitor telepítése már használatban levő számítógépre Telepítés Windows 10 operációs rendszerre Telepítés Windows 8 (8.1) operációs rendszerre Telepítés Windows 7 operációs rendszerre A monitor beállítása A kezelőpanel A S Switch Alap menü-működés Kezdeti beállítások számítógépes játékokhoz 144 Hz / 240 Hz-en A gyorsbillentyűk testreszabása Dinamikus pontosság beállítása (csak választott modellek esetében) A saját játék mód beállítása Munka játékmóddal az S Switch beállításához A megjelenítés módjának beállítása Intelligens méretezés használata Gyors Mód Használata A VESA szabványos DisplayPort adaptív szinkronizálás funkciójának az aktiválása (csak az XL2540 típus esetében) Navigálás a főmenüben Játékbeállítások menü Kép menü Megjelenítési menü Rendszer menü

6 Hibaelhárítás Gyakori kérdések További segítségnyújtás /31/17 6

7 Kezdeti lépések Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az árucikket vásárolta. BenQ ZOWIE LCD Monitor Monitor állvány Monitortalp S Switch (Swift Switch) Az első lépések útmutató CD-ROM Tápkábel (A képen látható termék különbözhet az ön lakóhelyén forgalmazottól.) Kezdeti lépések 7

8 USB-kábel Videokábel: DVI-D Dual Link (Elhagyható tartozék) Videokábel: HDMI (Elhagyható tartozék) Videokábel: DP Védőburkolat Árnyékoló (takaró lemez) Az itt látható elérhető tartozékok és képek eltérhetnek az Ön országában forgalmazott tényleges tartalmaktól és termékektől. A csomag tartalma előzetes bejelentés nélkül változhat. Azok a kábelek, amelyek az Ön termékéhez nem jártak, külön kaphatóak. Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még szüksége lesz rájuk a monitor szállításához. A formázott habszivacs szállítás közben kiváló védelmet nyújt a monitornak. A terméket és a kiegészítőket mindig gyermekektől elzárva tartsa. 8 Kezdeti lépések

9 A monitor megismerése Elölnézet 1. Vezérlőgombok 2. Bekapcsoló gomb 1 2 Hátulnézet Fogantyú 4. Bemeneti és kimeneti csatlakozó portok (modellenként eltérő, lásd Bemeneti és kimeneti csatlakozó portok a 10. oldalon) 5. Kensington záraljzat 5 A monitor megismerése 9

10 VESA rögzítés feloldó gomb 7. Fejhallgatótartó 8. USB-port x 2 (az USB-s eszközök felé vezető csatlakozás) 9. Fülhallgatóaljzat 10. Mikrofon csatlakozója 11. Kábel kezelő lyuk 11 A fenti ábra típustól függően változhat. A képen látható termék különbözhet az ön lakóhelyén forgalmazottól. Bemeneti és kimeneti csatlakozó portok A rendelkezésre álló bemeneti és kimeneti csatlakozó portok a vásárolt modelltől függenek. A részleteket tekintse meg a mellékelt CD-n lévő Specifikációk dokumentumban Tápbemeneti csatlakozó 2. Mikrofon bemeneti csatlakozója 3. S Switch aljzat 4. DVI-D aljzat (*) 5. HDMI-2 (1.4) aljzat (*) (XL2536) HDMI-2 (2.0) aljzat (*) 6. HDMI-1 (2.0) aljzat (*) 7. DisplayPort aljzat (*) 8. USB-port (a számítógép felé vezető csatlakozás) *: További információért lásd: Az egyes portok által támogatott maximális felbontás a 11. oldalon. A HDMI-1 (2.0) csak kompatibilis grafikus kártyával és eszközökkel működik. Kompatibilitási hiba akkor léphet fel, amikor a HDMI-1 (2.0) bemeneti portba egy HDMI 1.4 kimeneti portot helyez. 10 A monitor megismerése

11 Az egyes portok által támogatott maximális felbontás Bemeneti port XL2536 XL2540 / XL2546 / XL2740 XL2735 HDMI 1.4 N/A 1920x1080@120Hz 2560x1440@60Hz HDMI x1080@144Hz 1920x1080@240Hz 2560x1440@144Hz DP 1920x1080@144Hz 1920x1080@240Hz 2560x1440@144Hz DVI 1920x1080@144Hz 1920x1080@144Hz 2560x1440@60Hz A monitor megismerése 11

12 Csatlakozások A következő, csatlakozásokat bemutató ábrák csak illusztrációk. Azok a kábelek, amelyek az Ön termékéhez nem jártak, külön kaphatóak. A csatlakozási módokról részletesebben lásd HDMI 1.4 / HDMI 2.0 (XL2536) HDMI A monitor megismerése

13 Open Open Lock Lock A monitor hardverjének telepítése Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni. Addig ne dugja be a tápkábelt, és ne kapcsolja be a monitort, ameddig nincs erre a leírásban határozott utasítás. A következő illusztrációk csak referenciaként szolgálnak. Az elhelyezés és a rendelkezésre álló bemeneti és kimeneti jack csatlakozók a vásárolt modelltől függenek. 1. Szerelje fel az alaplemezt. Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei. A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot. Fektesse a képernyővel lefelé egy egyenes, alápárnázott felületre. Illessze az állvány karját a monitorba ( ), majd nyomja be addig, amíg be nem kattan és záródik a helyére ( ). 1 2 Igazítsa a talp foglalatát az állvány végére. Ellenőrizze, hogy az állvány végén lévő nyíl egy vonalban áll a monitor alaplemezén lévő nyíllal. A monitor hardverjének telepítése 13

14 Fordítsa a talpat az óramutató járásával ellentétesen addig, míg nem tudja tovább fordítani. Open Open Lock Lock Lock Lock Open Lock Loc Open Emelje fel a pillangócsavar fedelét ( húzza meg a pillangócsavart a képen ) és 1 láthatónak megfelelően ( vissza a fedelet. ). Ezután nyomja Lock Óvatosan helyezze az állványt a talpra. 2 Lock Open Lock Open Óvatosan széthúzva ellenőrizze, hogy tényleg összekapcsolódott-e az állvány és a talp. Ha ez megvan, óvatosan emelje meg a monitort, fordítsa meg, és tegye álló helyzetben egy vízszintes, sima felületre. A monitor mozgatásához egyszerre fogja a fogantyút és az állvány talp alját, a képen látható módon. A monitor védelme érdekében használja a mellékelt védőburkolatot. 14 A monitor hardverjének telepítése

15 Szüksége lehet a monitorállvány magasságának beállítására. További információ: A monitor magasságának beállítása a 21. oldalon. Úgy kell elhelyezni a monitort és beállítani a dőlésszöget, hogy a legkevesebb legyen a zavaró fényvisszaverődés. 2. Csatlakoztassa a számítógép videokábelét. Válasszon A DVI-D Dual Link kábel csatlakoztatása Csatlakoztassa a DVI-D Dual Link kábelt a monitor videoaljzatához. A kábel másik végét (a vasmagos szűrővel ellátottat) csatlakoztassa a számítógép videoaljzatához. Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükről. A HDMI-kábel csatlakoztatása Csatlakoztassa a HDMI-kábelt a monitor HDMI portjához. A HDMI-kábel másik végét csatlakoztassa a digitális jelet adó készülékhez. Vagy A monitor hardverjének telepítése 15

16 A DP kábel csatlakoztatása Csatlakoztassa a DP kábelt a monitor videoaljzatához. A kábel másik végét csatlakoztassa a számítógép videoaljzatához. Vagy A csomagban található videokábelek és a jobb oldali ábrán látható aljzatok kialakítása az ön régiójában értékesítésre kerülő készülék típusától függően változhat. 3. És helyezze az S Switchet a monitor talpára. Csatlakoztassa az S Switchet az S Switch monitor hátoldalán lévő dugaljába. És helyezze az S Switchet a monitor talpára. 4. Csatlakoztassa a mikrofonos fejhallgatót. Csatlakoztassa a mikrofonos fejhallgató fejhallgató részének dugóját a monitor bal oldalán található fejhallgató-csatlakozóba. Kösse össze a számítógépet és a monitort az audiokábellel (a mikrofon hátoldalon lévő bemeneti csatlakozóján keresztül). Ezután csatlakoztassa a mikrofonos fejhallgatón lévő mikrofoncsatlakozót a monitor bal oldalán található mikrofoncsatlakozóba. A fejhallgató csatlakozói csak akkor működnek, ha az audioforrás HDMI vagy DisplayPort. A hangforrás esetlegesen nem működik a fejhallgató-csatlakozón bizonyos felbontás esetén (2560 x 1440, 144Hz) néhány grafikus kártya grafikus korlátozása miatt. 16 A monitor hardverjének telepítése

17 TV OUT A fejhallgatót a monitor bal oldalán található fejhallgatóaljzathoz is csatlakoztathatja. 5. A fejhallgatótartó használata. A monitor bal oldalán található fejhallgatótartó kioldásához nyomja be ( ). Ezután húzza ki a fejhallgatótartót ( ). 1 2 Szükség esetén hagyja a mikrofonos fejhallgatóját a fejhallgatótartón. A fejhallgatótartó legfeljebb 400 grammal terhelhető. 6. USB-eszközök csatlakoztatása. Csatlakoztassa az USB-kábelt a számítógéphez és a monitorhoz (utóbbin a hátoldalon található, a számítógép felé vezető csatlakozást használja). A számítógép felé vezető USB-csatlakozáson történik az adatok továbbítása a számítógép és a monitorhoz csatlakoztatott USB-s eszköz között. PDIF-OUT SDIF-OUT Csatlakoztassa az USB-s eszközöket a monitor egyéb USB-portjaihoz. Az USB-s eszközök csatlakoztatására szolgáló portok végzik az adatok továbbítását a különféle eszközök és a számítógép csatlakoztatására szolgáló port között. Lásd a jobb oldali ábrát. A monitor hardverjének telepítése 17

18 7. Csatlakoztassa a monitorhoz a tápkábelt. A tápkábel másik végét dugja a monitor hátulján lévő foglalatba. A tápkábel másik végét egyelőre még ne dugja be a konnektorba. 8. Rendezze el a kábeleket. 9. Csatlakoztassa a tápkábelt az elektromos hálózatba. Dugja a tápkábel másik végét egy működő konnektorba. A képen látható termék különbözhet az ön lakóhelyén forgalmazottól. A monitor bekapcsoló gombjával kapcsolja be a monitort. Kapcsolja be a számítógépet is, és a Hozza ki a legtöbbet BenQ ZOWIE monitorjából a 29. oldalon utasításait követve telepítse a monitorhoz a szoftvert. A készülék élettartamának meghosszabbítása érdekében javasoljuk a számítógép energiagazdálkodási funkcióinak használatát. A túlmelegedés megelőzése érdekében a monitort bekapcsolt állapotban ne fedje le a monitorhoz kapott védőburkolattal, és ne akadályozza a szellőzőnyílások működését. 18 A monitor hardverjének telepítése

19 A monitorállvány és a talp leszerelése 1. Készítse elő a monitort és a környezetét. Először kapcsolja ki a monitort és az áramot, azután húzza ki a tápkábelt. Kapcsolja ki a monitort, majd húzza ki a videojelkábelt. A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot, majd fektesse a képernyővel lefelé az egyenes, alápárnázott felületre. Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei. 2. Távolítsa el a monitor talpát. Emelje fel a pillangócsavar fedelét ( lazítsa meg a pillangócsavart a képen ) és 1 Lock láthatónak megfelelően ( ). 2 Lock Open Lock Open Fordítsa el a talpat az óramutató járásával megegyezően addig, míg nem tudja tovább fordítani. Open Lock Lock Loc Open Open Lock Open Lock Lock A monitor hardverjének telepítése 19

20 Open Open Lock Lock Ezután válassza le a talpat az állványról. Óvatosan bánjon az alapzattal. Ne vegye le az alapzatot a beállítási skáláról, mert azzal kárt okozhat. 3. Távolítsa el a monitor tartókarját. Tartsa lenyomva a VESA rögzítés feloldó gombot ( ), és válassza le az állványt a monitorról ( és ) A monitor hardverjének telepítése

21 A monitor magasságának beállítása 1. A monitor magasságának állításához, fogja meg a monitor job és bal oldalát és engedje le, vagy emelje fel azt a kívánt magasságba. 2. A monitor állványán a monitor beállítására szolgáló skála található, amellyel nyomon követheti kedvelt monitorbeállításait. Állítsa a skálán lévő jelzőt a monitorállvány most beállított magasságára. Ne tegye a kezét a magasság-beállító állvány felső, vagy alsó részére, sem pedig a monitor aljára, mert a fel-, illetve lefelé mozduló monitor személyi sérülést okozhat. A művelet végrehajtása közben tartsa a gyermekeket távol a monitortól. Amennyiben a monitort elforgatja portré módba és szeretné állítani a magasságot, emlékezzen rá, hogy a széles vásznú kivitel miatt a monitort nem fogja tudni leengedni a legkisebb magasságra. A monitor hardverjének telepítése 21

22 A dőlésszög beállítása A monitor döntés-, forgatás- és magasságbeállító funkcióival beállíthatja a képernyőt a kívánt szögbe. További részletekért lásd a termékjellemzőket. A monitor megdöntése Óvatosan döntse meg a monitort. Az állványoszlop tetején lévő skála segít nyomon követni a kedvelt dőlésszögét. A monitor függőleges tengely körüli forgatása 1. Fordítsa kedve szerint jobbra vagy balra a monitort. 2. Forgassa el a monitor talpán lévő beállítóskálát. A mérés lépésköze 10 fok, a beállítás azonban a teljes lehetséges forgástartományban elvégezhető. Ellenőrizze, hogy az állvány alján lévő nyíl egy vonalban áll-e a skálán lévő nyíllal. Ennek segítségével nyomon követheti a kedvelt elforgatási szögét A monitor hardverjének telepítése

23 A monitor vízszintes tengely körüli forgatása 1. A képernyő elforgatása. A monitor portré-nézeti helyzetbe forgatása előtt a képernyőt 90 fokkal el kell forgatni. Kattintson az egér jobb gombjával az asztalra, majd válassza az előugró menü Képernyőfelbontás parancsát. Válassza ki a Portré opciót a Tájolás menüből, majd alkalmazza a beállítást. Számítógépe operációs rendszertől függően a képernyő elrendezés beállításának menete eltérő lehet. Részletes információkat operációs rendszere súgó dokumentációjában találhat. 2. Teljesen emelje fel a monitort, majd döntse meg. Finoman emelje fel a kijelzőt és húzza ki a maximális magassági pozíciójába. Ezt követően döntse meg a monitort. A monitor fekvőből álló módba állításához függőlegesen ki kell húzni azt. 3. Az ábrán látható módon forgassa el 90 fokkal, az óramutató járásával megegyező irányba a monitort. 90 Ha szeretné elkerülni, hogy az LCD kijelző sarka forgatáskor beleütközzön a talpba, akkor döntse hátra a monitort, mielőtt forgatni kezdené. Győződjön meg róla, hogy ne legyen akadály a monitor körül és legyen elég hely a kábeleknek. A monitor hardverjének telepítése 23

24 4. Döntse a kívánt szögbe a monitort. További információ: A dőlésszög beállítása a 22. oldalon. 24 A monitor hardverjének telepítése

25 Az Árnyékoló (takaró lemez) telepítése Az Árnyékoló (takaró lemez) segítségével elkerülheti a perifériás látásból adódó zavaró körülményeket, így segít a játékra összpontosítani. Két takaró lemez található a tartozékok dobozban. Óvatosan dolgozzon, nehogy megsérüljön a monitor és az Árnyékoló. A takaró lemezek jól megtervezettek és megfelelően illeszkednek a monitorra. Ne alkalmazzon túl nagy erőt az Árnyékoló telepítésekor, így elkerülheti az esetleges károkat. 1. Készüljön fel az árnyékoló telepítésére. Helyezze a tartóján lévő monitort függőleges helyzetbe, a tartót pedig tegye egy vízszintes, egyenes felületre. Ellenőrizze, hogy a monitor fekvő módba van elforgatva. 2. Távolítsa el a matricákat és a gumikat a monitor mindkét oldaláról. A monitor jobb és bal oldalán is található 2 furat, amelyek gumikkal és matricákkal vannak megvédve. Távolítsa el a matricákat és a gumikat, mielőtt telepíti a takaró lemezt Tartsa meg a gumikat és helyezze őket vissza a lyukba, ha eltávolítja az Árnyékolót Csatlakoztassa az Árnyékolót a monitorhoz. A két takaró lemez nem azonos. A ZOWIE logó kifelé kell, hogy nézzen a felső részen. Csatalkoztassa a lemezeket egy érme vagy egy lapos fejű csavarhúzó segítségével, majd nyomja a csavarokat megfelelően a lyukakba A monitor hardverjének telepítése 25

26 4. Döntse a kívánt szögbe a lemezeket. Az Árnyékoló eltávolítása. Távolítsa el a lemezeket, mielőtt a monitort áthelyezné egy másik helyre. 1. Vegye le az Árnyékolót. Csavarja ki a lemezeket a monitorhoz rögzítő csavarokat egy lapos fejű csavarhúzóval vagy egy érmével, majd távolítsa el a lemezeket Helyezze vissza a gumikat a furatokba. Megjegyzés: egy helyes irányban lehet a gumikat megfelelő visszahelyezni. 26 A monitor hardverjének telepítése

27 A monitor szerelőkészletének használata Az LCD monitor hátoldala a VESA szabványnak megfelelő, 100 mm-es kiosztású rögzítőfelülettel rendelkezik, amely lehetővé teszi a monitor fali tartókarra szerelését. Kérjük olvassa el figyelmesen a biztonsági előírásokat a monitor szerelőkészletének telepítése előtt! A monitorával kompatibilis VESA tartókar maximális méretei 125mm x 125mm. Biztonsági előírások: Sima felületű falra telepítse a monitort és a felszerelő készletet. Győződjön meg róla, hogy a fal anyaga, és a szabványos fali konzol (külön megvásárolt) elég stabilak ahhoz, hogy megtartsák a monitor súlyát. A termék súlyáról a további információkat lásd a műszaki leírásban. Kapcsolja ki a monitort és az áramellátást, mielőtt lehúzná a kábeleket az LCD monitorról. 1. Távolítsa el a monitor talpát. A monitorállvány és a talp leszerelése a 19. oldalon című részben szereplő útmutatást követve távolítsa el a monitor állványt. 2. Csavarja ki a csavarokat a készülék hátlapján. Csillag csavarhúzó segítségével csavarja ki a hátlapon lévő csavarokat. Lehetőleg mágneses csavarhúzót használjon, így elkerülheti a csavarok elveszítését. Ha a későbbiek során a monitort a talpára állítva is használni szeretné még, akkor tegye valamilyen biztos helyre a tartókart, a talpat és a csavarokat. A monitor hardverjének telepítése 27

28 3. A fali tartókar kézikönyvében található útmutatást követve fejezze be a szerelést. Használjon négy M4 x 10 mm csavart, hogy a VESA szabványos fali konzolt a monitorhoz rögzítése. Győződjön meg arról, hogy minden csavar meg van húzva és megfelelően rögzítve van. Kérje ki szakember vagy a BenQ szerviz véleményét a fali konzol telepítéséhez és a biztonsági intézkedésekhez. 28 A monitor hardverjének telepítése

29 Hozza ki a legtöbbet BenQ ZOWIE monitorjából Ahhoz, hogy a legtöbbet hozhassa ki az új BenQ ZOWIE színes LCD síkképernyős monitorból, telepítenie kell a BenQ ZOWIE LCD monitor illesztőszoftverét. Ez a BenQ ZOWIE LCD monitor CD-ROM lemezén található. A BenQ ZOWIE LCD monitor telepítési körülményei meghatározzák, hogy milyen folyamatot kell követni a BenQ ZOWIE LCD monitor illesztőszoftverének sikeres telepítéséhez. Ezek a körülmények a használt Microsoft Windows verziótól függnek, valamint attól, hogy a monitort és a szoftvert új számítógépre telepíti-e (monitorillesztő-szoftver hiányában), vagy ha egy létező telepítést frissít (amely már rendelkezik monitorillesztő-szoftverrel) új monitorral. Azonban mindkét esetben, a számítógép újbóli bekapcsolásakor (miután a monitort csatlakoztatta a számítógéphez) a Windows automatikusan felismeri az új (vagy különböző) hardvert, és elindítja a Új hardver keresése varázsló. Kövesse a varázsló utasításait mindaddig, amíg az a monitor típusának kiválasztását nem kéri. Ezen a ponton kattintson a Saját lemez gombra, helyezze be a BenQ ZOWIE LCD monitor CD-ROM lemezét, és válassza ki a monitor típusát. További információ az automatikus (új) és a frissítési (meglévő) telepítésről: A monitor telepítése új számítógépre a 30. oldalon. A monitor telepítése már használatban levő számítógépre a 31. oldalon. Ha a Windows rendszerbe történő bejelentkezéshez felhasználói név és jelszó szükséges, akkor a monitor illesztőszoftverének telepítéséhez adminisztrátorként (Administrator) vagy az adminisztrátor csoport (Administrator Group) tagjaként kell bejelentkeznie. Továbbá, ha a számítógép biztonsági hozzáférési követelményekkel rendelkező hálózathoz csatlakozik, a hálózati irányelvek megakadályozhatják a szoftver telepítését a számítógépre. A megvásárolt modell nevének ellenőrzéséhez tekintse meg a monitor hátulsó részén lévő adattáblát. Hozza ki a legtöbbet BenQ ZOWIE monitorjából 29

30 A monitor telepítése új számítógépre Az utasítások segítséget nyújtanak a BenQ ZOWIE LCD monitor illesztőszoftverének kiválasztásával és telepítésével kapcsolatban olyan új gép esetén, amelyre még soha nem volt monitorillesztő telepítve. Az utasítások csak olyan számítógép esetén érvényesek, amelyet még soha nem használtak, és amely esetén a BenQ ZOWIE LCD monitor az első csatlakoztatni kívánt monitor. Ha a BenQ ZOWIE LCD monitort egy olyan számítógéphez kívánja csatlakoztatni, amelyhez korábban már volt csatlakoztatva monitor (telepített monitorillesztő-szoftverrel együtt), akkor ne kövesse ezeket az utasításokat. Ehelyett kövesse a következő utasításokat: "A monitor telepítése már használatban levő számítógépre". 1. Kövesse az utasításokat itt: A monitor hardverjének telepítése a 13. oldalon. Amint a Windows elindul, automatikusan megtalálja az új monitort és elindul a Új hardver keresése varázslő. Kövesse az utasításokat, amíg meg nem jelenik az Hardvereszköz-illesztők telepítése felirat. 2. Helyezze be a BenQ ZOWIE LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 3. Válassza a Keressen a hardver számára megfelelő illesztőprogramot lehetőséget, majd kattintson a Következő gombra. 4. Jelölje be a CD-ROM meghajtók lehetőséget (törölje az összes többit), majd kattintson a Következő gombra. 5. Ellenőrizze, hogy a varázsló helyes nevet választott-e ki a monitorhoz, majd kattintson a Következő gombra. 6. Kattintson a Befejezés gombra. 7. Indítsa újra a számítógépet. A megvásárolt modellhez alkalmas illesztoprogramról a következo táblázatból tájékozódhat. Illesztőprogram-fájlok XL2536 XL2540 XL2546 XL2735 XL2740 Alkalmas modellek XL2536 / XL2536E XL2540 / XL2540E XL2546 / XL2546E XL2735 / XL2735E XL2740 / XL2740E 30 Hozza ki a legtöbbet BenQ ZOWIE monitorjából

31 A monitor telepítése már használatban levő számítógépre Az utasítás részletezi a már meglévő monitor szoftverillesztőjének frissítését Microsoft Windows számítógépen. A tesztek alapján jelenleg a Windows 10, a Windows 8 (8.1) és a Windows 7 operációs rendszerrel kompatibilis. Nem kizárt, hogy a BenQ ZOWIE LCD monitor illesztője tökéletesen működik egyéb Windows rendszereken is, de a megírás időpontjában a BenQ vállalat nem tesztelte a meghajtót egyéb Windows verziókon. A monitorillesztő telepítése a BenQ ZOWIE LCD monitor CD-ROM illesztőjén található adott típushoz tartozó információs fájl (.inf) segítségével történik, és a Windows feltelepíti e megfelelő fájlokat a CD-lemezről. Mindehhez csak a megfelelő kiválasztásokat kell elvégeznie. A Windows Upgrade Device Driver Wizard (Eszköz-illesztőprogram frissítő Varázsló) lehetőséggel rendelkezik a feladatok automatizálásához és a fájlkiválasztás és a telepítési folyamat elősegítéséhez. Lásd: Telepítés Windows 10 operációs rendszerre a 32. oldalon. Telepítés Windows 8 (8.1) operációs rendszerre a 33. oldalon. Telepítés Windows 7 operációs rendszerre a 34. oldalon. Hozza ki a legtöbbet BenQ ZOWIE monitorjából 31

32 Telepítés Windows 10 operációs rendszerre 1. Nyissa meg a Megjelenítés tulajdonságai menüt. Kattintson a Start, Beállítások, Eszközök, Eszközök és nyomtatók elemre, végül kattintson az egér jobb gombjával a monitor nevére a menüben. 2. Válassza ki a Tulajdonságok lehetőséget a menüben. 3. Kattintson a Hardver fülre. 4. Kattintson az Általános PnP képernyő elemre, majd a Tulajdonságok gombra. 5. Kattintson a Illesztőprogram fülre és az Illesztőprogram frissítése gombra. 6. Helyezze be a BenQ ZOWIE LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 7. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 8. Kattintson a Tallózás gombra, és nyissa meg a következő könyvtárat: d:\benq_zowie_lcd\driver\ (ahol a d: a CD-ROM-meghajtó meghajtóbetűjele). A CD-meghajtó betűjele eltérhet a fenti példában bemutatott betűtől, a rendszertől függően lehet D: vagy E: vagy F: stb. 9. Az illesztőprogramok listájáról válassza ki a monitornak megfelelő mappa nevet, majd kattintson a Következő gombra. Ezzel a rendszer átmásolja és telepíti a megfelelő monitorillesztő-fájlokat a számítógépre. 10. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. 32 Hozza ki a legtöbbet BenQ ZOWIE monitorjából

33 Telepítés Windows 8 (8.1) operációs rendszerre 1. Nyissa meg a Megjelenítés tulajdonságai menüt. Vigye a kurzort a kijelző jobb alsó sarkába, vagy nyomja meg a Windows + C gombokat a billentyűzeten a Charm (Szimbólum) eszköztár megnyitásához. Kattintson a Beállítások gombra, majd a Vezérlőpult, az Eszközök és nyomtatók elemre, végül kattintson az egér jobb gombjával a monitor nevére a menüben. Alternatív lehetőségként kattintson az egér jobb gombjával az asztalra, kattintson a Testreszabás, a Képernyő, az Eszközök és nyomtatók elemre, majd kattintson az egér jobb gombjával a monitor nevére a menüben. 2. Válassza ki a Tulajdonságok lehetőséget a menüben. 3. Kattintson a Hardver fülre. 4. Kattintson az Általános PnP monitor elemre, majd a Tulajdonságok gombra. 5. Kattintson a Illesztőprogram fülre és az Illesztőprogram frissítése gombra. 6. Helyezze be a BenQ ZOWIE LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 7. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 8. Kattintson a Tallózás gombra, és nyissa meg a következő könyvtárat: d:\benq_zowie_lcd\driver\ (ahol a d: a CD-ROM-meghajtó meghajtóbetűjele). A CD-meghajtó betűjele eltérhet a fenti példában bemutatott betűtől, a rendszertől függően lehet D: vagy E: vagy F: stb. 9. Az illesztőprogramok listájáról válassza ki a monitornak megfelelő mappa nevet, majd kattintson a Következő gombra. Ezzel a rendszer átmásolja és telepíti a megfelelő monitorillesztő-fájlokat a számítógépre. 10. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. Hozza ki a legtöbbet BenQ ZOWIE monitorjából 33

34 Telepítés Windows 7 operációs rendszerre 1. Nyissa meg a Megjelenítés tulajdonságai menüt. Kattintson a Start gombra, majd a Vezérlőpult, a Hardver és hang, és az Eszközök és nyomtatók elemre, végül kattintson az egér jobb gombjával a monitor nevére a menüben. Alternatív lehetőségként kattintson az egér jobb gombjával az asztalra, kattintson a Testreszabás, a Képernyő, az Eszközök és nyomtatók elemre, majd kattintson az egér jobb gombjával a monitor nevére a menüben. 2. Válassza ki a Tulajdonságok lehetőséget a menüben. 3. Kattintson a Hardver fülre. 4. Kattintson az Általános PnP monitor elemre, majd a Tulajdonságok gombra. 5. Kattintson a Illesztőprogram fülre és az Illesztőprogram frissítése gombra. 6. Helyezze be a BenQ ZOWIE LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 7. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 8. Kattintson a Tallózás gombra, és nyissa meg a következő könyvtárat: d:\benq_zowie_lcd\driver\ (ahol a d: a CD-ROM-meghajtó meghajtóbetűjele). A CD-meghajtó betűjele eltérhet a fenti példában bemutatott betűtől, a rendszertől függően lehet D: vagy E: vagy F: stb. 9. Az illesztőprogramok listájáról válassza ki a monitornak megfelelő mappa nevet, majd kattintson a Következő gombra. Ezzel a rendszer átmásolja és telepíti a megfelelő monitorillesztő-fájlokat a számítógépre. 10. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. 34 Hozza ki a legtöbbet BenQ ZOWIE monitorjából

35 A monitor beállítása A kezelőpanel Minden OSD (képernyőn megjelenő) menü megnyitható a szabályozó gombokkal. 1 2 Sz. Név Leírás 1. Szabályozó gombok Megnyitja a képernyőn az egyes gombok mellett megjelenő funkciókat vagy menü elemeket. 2. Bekapcsoló gomb Elektromos áram be- és kikapcsoló. A monitor beállítása 35

36 A S Switch A vezérlő gombokon kívül, a S Switch is gyors kezelést és hozzáférést tesz lehetővé az OSD menükhöz. Használat előtt csatlakoztassa a S Switch-et a monitorhoz. Kövesse az utasításokat itt: És helyezze az S Switchet a monitor talpára. a 16. oldalon Sz. Név Funkció 1. Visszatérés gomb Visszatér az előző menübe. Kilépés az OSD menüből. Tartsa lenyomva 5 másodpercig a Normál (Képmód) módba lépéshez. 2. Kerék Beállítási érték Növelése/Csökkentése. Felfelé/Lefelé görgeti a menüt. Egy nyomással kiválasztja a menü elemet. 3. Jatékos 1 gomb Nyomja meg, hogy átváltson az Játékos 1-ra (Képmód). Tartsa lenyomva 3 másodpercig, hogy elmentse az Játékos 1-hoz rendelt egyéni kijelzőbeállításokat (a monitoron és az S Switch). A speciális funkciókról a további információkért lásd: Másolja át a játékmódokat egy S Switch a monitorra a 42. oldalon. 4. Jatékos 2 gomb Nyomja meg, hogy átváltson az Játékos 2-ra (Képmód). Tartsa lenyomva 3 másodpercig, hogy elmentse az Játékos 2-hoz rendelt egyéni kijelzőbeállításokat (a monitoron és az S Switch). A speciális funkciókról a további információkért lásd: Másolja át a játékmódokat egy S Switch a monitorra a 42. oldalon. 36 A monitor beállítása

37 Sz. Név Funkció 5. Jatékos 3 gomb Nyomja meg, hogy átváltson az Játékos 3-ra (Képmód). Tartsa lenyomva 3 másodpercig, hogy elmentse az Játékos 3-hoz rendelt egyéni kijelzőbeállításokat (a monitoron és az S Switch). A speciális funkciókról a további információkért lásd: Másolja át a játékmódokat egy S Switch a monitorra a 42. oldalon. 6. Input (Bemenet) gomb Nyomja meg a bemeneti forrás módosításához. Az S Switch kifejezetten a BenQ ZOWIE LCD Monitor XL2735/XL40 sorozatához lett kifejlesztve. Ne csatlakoztassa másik USB porttal rendelkező készülékhez. Alap menü-működés Az OSD (képernyőn megjelenő) menü segítségével a monitor összes beállítását meg tudja változtatni A monitor beállítása 37

38 1. Nyomjon meg egy szabályozó gombot. Ehelyett megnyomhatja a kereket, vagy a visszatérés gombot a S Switch-en. 2. Megjelenik a gyorsmenü. A három bal oldali szabályozó gomb egyéni gomb, bizonyos funkciókra szolgálnak. 3. Válassza az Menu (Menü) lehetőséget a főmenü megnyitásához. 4. A főmenüben használja a szabályozó gombok melletti ikonokat, hogy beállításokat vagy kiválasztást végezzen. Ld.: Navigálás a főmenüben a 44. oldalon, ha részleteket szeretne megtudni a menü beállításokról. Sz. OSD a gyorsbillentyű menüben OSD ikon a főmenüben Funkció Egyéni kulcs 1 Alapértelmezés szerint a gomb egyben a Képmód gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk testreszabása a 40. oldalon. Léptetés felfelé/beállítási érték növelése. Egyéni kulcs 2 Alapértelmezés szerint a gomb egyben a Color Vibrance vagy DyAc (Dinam. pontossággal rendelkező modellek esetén) gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk testreszabása a 40. oldalon. Léptetés lefelé/beállítási érték csökkentése. Egyéni kulcs 3 / Alapértelmezés szerint a gomb egyben a Black equalizer gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk testreszabása a 40. oldalon. Belép az almenükbe. Kiválasztja a menüelemeket. Menü Aktiválja a főmenüt. Visszatér az előző menübe. Kilép Kilépés az OSD menüből. OSD = On Screen Display, képernyon megjeleno. A gyorsbillentyűk csak akkor működnek, ha a főmenü nincs megjelenítve. A gyorsgombokhoz tartozó jelzések néhány másodperc után eltunnek, ha egyik gombot sem nyomja meg. Az OSD vezérlők feloldásához bármilyen gombot tartson lenyomva 10 másodpercig. 38 A monitor beállítása

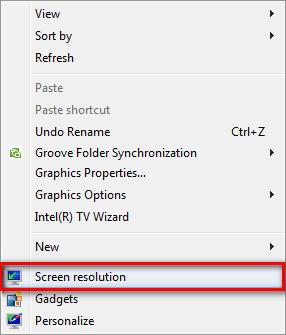

39 Kezdeti beállítások számítógépes játékokhoz 144 Hz / 240 Hz-en A játékélmény fokozása érdekében optimalizálhatja a monitor beállításait. Kezdő lépésként elvégezheti a következő beállításokat. Az alábbi lista a maximális frissítési frekvenciát és a támogatott modelleket tartalmazza. 144 Hz: XL2536 / XL2536E / XL2735 / XL2735E 240 Hz: XL2540 / XL2540E / XL2546 / XL2546E / XL2740 / XL2740E Az elérhető időzítések a modelltől és a bemeneti forrástól függően változhatnak. Emellett tanulmányozza az "Előre megadott képernyőmódok" című részt is, amely a következő hivatkozással érhető el: "A képernyőfelbontás beállítása". 1. Állítsa a képernyő frissítési gyakoriságot 144 Hertz (144 Hz) / 240 Hertz (240 Hz) értékre. a. Jobb egér gombbal kattintson az asztalra, és válassza ki a Képernyőfelbontás lehetőséget. Kattintson a Speciális beállítások lehetőségre. A Monitor lapon állítsa a képernyő frissítési gyakoriságát 144 Hertz / 240 Hertz értékre. Majd kattintson az Alkalmaz, és az Igen válaszra a módosítás megerősítéséhez. A monitor beállítása 39

40 Számítógépe operációs rendszerétől függően lehetséges, hogy eltérő eljárást kell elvégeznie a képernyő frissítési gyakoriságának beállításához. A részleteket az operációs rendszer Súgó dokumentumában tekintheti meg. b. Lépjen a játék beállítások menüpontjába, és módosítsa a képsebességet vagy a képernyő frissítési gyakoriságát 144 Hz / 240 Hz-re. A részleteket a játékhoz mellékelt Súgó dokumentumban tekintheti meg. A képernyő frissítési gyakorisága módosításának ellenőrzéséhez kattintson a monitor gyorsbillentyű menüjén a Menü pontra, majd lépjen a Rendszer és az Info. pontra. A frissítési gyakoriság a Jelenlegi felbontás esetén 144 Hz / 240 Hz legyen. Ha az Ön menüjében nem érhető el a 144 Hz / 240 Hz, ellenőrizze a következőt: ellenőrizze, hogy a HDMI 2.0 kábel vagy DisplayPort-kábel megfelelően csatlakozik-e a számítógéphez és a monitorhoz ellenőrizze, hogy a GPU támogatja a 144 Hz / 240 Hz-t ellenőrizze, hogy a játéka támogatja a 144 Hz / 240 Hz-t 2. Válassza ki a játékhoz megfelelő játékmódot. FPS az FPS játékokhoz, míg RTS az RTS játékokhoz. További játékmódokért lásd: A saját játék mód beállítása a 41. oldalon. 3. Állítsa be a képernyő fényerejét. Lásd Fényerő a 48. oldalon. 4. Állítsa be a sötét részek fényerejét a Black equalizer-rel. Lásd Black equalizer a 46. oldalon. 5. Állítsa be a monitor magasságát Lásd A monitor magasságának beállítása a 21. oldalon. Néhány grafikus kártyán a grafikus korlátozás miatt a monitoron a fejhallgató-csatlakozó nem ad hangjelet. Ha szeretne kimeneti hangjelet elérni, használja a számítógép fejhallgató-csatlakozóját. A gyorsbillentyűk testreszabása A 3 bal oldali szabályozógomb (más néven egyéni gombok) gyorsbillentyűkként funkcionálnak, hogy közvetlenül lehessen hozzáférni az előre meghatározott funkciókhoz. Az alapértelmezett beállítások módosíthatók, és különböző funkciókat jelölhet ki a gombokhoz. 40 A monitor beállítása

41 1. Nyomja meg bármelyik vezérlő gombot, vagy a kereket, vagy a visszatérés Gombot a S Switch-en hogy megjelenjen a gyorsbillentyű menü. 2. Válassza az Menu (Menü) lehetőséget a főmenü megnyitásához. 3. Lépjen a Rendszer menübe és válassza az Egyéni kulcs lehetőséget. 4. Válassza ki a módosítani kívánt egyéni gombot. 5. Az almenüben válasszon egy funkciót, amit a gombbal szeretne megnyitni. Egy felugró üzenet jelenik meg, jelezve a beállítás megtörténtét. Dinamikus pontosság beállítása (csak választott modellek esetében) A Dinamikus pontosság funkció stabilizálja a mozgást a játékokban. 1. Nyomja meg bármelyik vezérlő gombot, vagy a kereket, vagy a visszatérés Gombot a S Switch-en, hogy megjelenjen a gyorsbillentyű menü. 2. Válassza az (Menü) lehetőséget a főmenü megnyitásához. 3. Lépjen a Játékbeállítások és DyAc menübe. A saját játék mód beállítása Számos előre beállított kép módot talál a monitoron, ami alkalmas játékok számára. Ha Önnek jobban megfelel, módosíthatja és mentheti a képernyőbeállításokat, és egyszerűen átválthat a saját, egyéni játék módjára. Ne csatlakoztassa vagy szakítsa meg a S Switch csatlakozását miközben konfigurálja a játék mód beállításait. 1. Állítsa be az elérheto kapcsolódó beállításokat az egyes OSD menükben. 2. Ha az összes beállítás kész, válassza a Játékbeállítások és a Beállításmentés lehetőséget, és mentse a játékmódok egyikeként. 3. Ha szeretne bármikor a saját játék módjára váltani, lépjen a Kép, Képmód menübe, és válassza ki a 2. lépésben mentett játék módot. A kívánt kijelzőbeállítások alkalmazásra kerülnek. Munka játékmóddal az S Switch beállításához Ha elmentette a beállított kijelző beállításokat az S Switch, akkor átviheti magával a beállításokat más kompatibilis BenQ ZOWIE LCD monitorokra. Nincs szükség hozzá meghajtóra és segít gyorsan alkalmazni az új játékmódokat. A játékmódok mentése az S Switch Alapértelmezésben az S Switch a játékmód (1~3 címkével ellátott) gombjainak a beállításai azonosak a számítógépen a Picture (Kép) > Picture Mode (Képmódban) található játékmódokkal (Gamer1 (1.játékos) / Gamer2 (2.játékos) / Gamer3 (3.játékos)). Szükség esetén módosítani tudja a beállításokat. 1. Igazítsa a monitor menüjében a személyes preferenciákhoz. A monitor beállítása 41

42 2. Nyomja meg és tartsa lenyomja az egyik (1~3 címkével ellátott) játékmód gombot az S Switch, hogy elmentse a személyre szabott beállításokat. A játékmódok el lettek mentve az S Switch és használatra készek. Másolja át a játékmódokat egy S Switch a monitorra Az alapértelmezett és a monitoron elvégzett beállításokon kívül gyorsan feltöltheti a más S Switch mentett személyre szabott játékmódokat is. 1. Állítsa a monitor képmódját az egyik játékmódra (Gamer1 (1.játékos) / Gamer2 (2.játékos) / Gamer3 (3.játékos)). 2. Dugjon be a monitorba egy S Switch, amely egy másik BenQ XL2735 / XL40 sorozatú monitorról tartalmaz új játékmódokat. A monitor automatikus érzékelést hajt végre és lehetővé teszi a megfelelő elmentett játékmódok előnézetét az S Switch, ami az előző monitoron az 1. lépésben lévő 1/2/3 Játékos kiválasztástól függ). Például, ha a Gamer2 (2.játékos) van kiválasztva az 1. lépésben, a 2.játékos gombra elmentett beállítások jelennek meg az előnézetben. 3. Ha szeretné megtartani az új beállításokat, nyomja meg és tartsa lenyomva az S Switch gombot 3 másodpercig, hogy elmentse a monitorra a beállításokat. Ebben az esetben nyomja meg és tartsa lenyomva a 2.játékos gombot 3 másodpercig, hogy átvigye és elmentse a beállításokat a Picture (Kép) > Picture Mode (Kép mód) > Gamer2 (2.játékos) lehetőségbe a monitoron. Ha szeretné megpróbálni másik játékmódokkal, nyomja meg a játékmód gombokat az átkapcsoláshoz és az előnézethez. 4. Ha szeretne kilépni az S Switch 1/2/3 Játékos előnézetéből anélkül, hogy importálná a profilokat a monitorra, egyszerűen húzza ki az S Switch vagy válassza ki a különböző beállításokat a monitoron lévő Picture Mode (Képmód) menü alatt. 5. Ha szeretne visszamenni az S Switch az 1/2/3 Játékos előnézetére, csak nyomja meg az S Switch az 1/2/3 gombokat. A rendszer visszaállítása vissza fogja állítani a monitorhoz és a csatlakoztatott S Switch tartozó összes beállítást a gyári alapértelmezett értékekre. Húzza ki először az S Switch, ha szeretné megtartani a játékmód beállításait rajta. A visszaállításról a további információk itt találhatók: Alaphely. a 56. oldalon. A megjelenítés módjának beállítása Ha a képernyője képoldal-arányától, vagy kijelző méretétől eltérő méretű képeket szeretne megjeleníteni, beállíthatja a megjelenítési módot a monitoron. A monitor képoldal-arányát és kijelző méretét a CD-n található specifikációk között találja. 1. Nyomja meg bármelyik vezérlő gombot, vagy a kereket, vagy a visszatérés Gombot a S Switch, hogy megjelenjen a gyorsbillentyű menü, majd nyomja meg a Menu (Menü) gombot, hogy a főmenüt elérje. 2. Lépjen a Megjel. és a Kijelző mód menübe. 3. Válasszon egy megfelelő megjelenítési módot. A beállítás azonnal hatályba lép. Először válassza ki a kívánt megjelenítési módit, majd kövesse az utasításokat: Intelligens méretezés használata a 43. oldalon, hogy a kijelző méretét pontosan az Önnek megfelelőre állítsa. 42 A monitor beállítása

43 Intelligens méretezés használata Átméretezheti a kijelzőjét az Intell.méretezés használatával. 1. Lépjen a Megjel. és az Intell.méretezés menübe. 2. Állítsa be az értéket. Ha az egyik egyéni billentyű be van állítva az Intell.méretezés számára, megnyomhatja az egyéni gombot is az érték közvetlen beállításához. Az Ön kijelzője az átméretezés alatt ideiglenesen instabillá válhat. Ez normális jelenség, nem tekinthető gyártási hibának. Ha többet szeretne megtudni az Intell.méretezés funkcióról, keresse fel a következő részt: Intelligens méretezés a 52. oldalon. Gyors Mód Használata Játék közben a Gyors mód használatával eliminálhatja a bemeneti késést. 1. Lépjen a Játékbeállítások és a Gyors mód menübe. 2. Be kiválasztása. A VESA szabványos DisplayPort adaptív szinkronizálás funkciójának az aktiválása (csak az XL2540 típus esetében) A VESA szabványos adaptív szinkronizálás funkcióval ellátott monitor megszünteti játék közben a képernyő akadását, késését és vibrálását. 1. Használjon egy kompatibilis grafikus feldolgozó egységet (GPU) egy megfelelő illesztőprogrammal. A támogatott technológiákat itt tekintheti meg: 2. Ellenőrizze, hogy csatlakoztatta a DisplayPortot vagy a HDMI-2 aljzatot. További információért lásd a(z) A DP kábel csatlakoztatása a 16. oldalon vagy a(z) A HDMI-kábel csatlakoztatása a 15. oldalon lehetőséget. Az adaptív szinkronizálás teljesítményéhez kapcsolódó kérdéseket lásd itt: A monitor beállítása 43

44 Navigálás a főmenüben Az OSD (képernyőn megjelenő) menü segítségével a monitor összes beállítását meg tudja változtatni. Nyomja meg bármelyik vezérlő gombot, vagy a kereket, vagy a visszatérés Gombot a S Switch-en hogy megjelenjen a gyorsbillentyű menü. Válassza a Menu (Menü) lehetőséget a főmenü megnyitásához. A részleteket lásd: Alap menü-működésa 37. oldalon. Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkezo modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben. Lehetséges, hogy az Ön lakhelyén kapható termékek OSD menüje eltérő nyelveket támogat, a részleteket lásd: Nyelva 54. oldalon részben, a Rendszer és az OSD beáll. szakaszban. Az egyes menükről a következő oldalakon talál további információkat: Játékbeállítások menüa 45. oldalon Kép menüa 47. oldalon Megjelenítési menüa 50. oldalon Rendszer menüa 53. oldalon 44 Navigálás a főmenüben

45 Játékbeállítások menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. A bizonyos funkciókkal nem rendelkező modelleknél a beállítások és a kapcsolódó elemek nem jelennek meg a menüben. Mode: Standard Game Settings Picture Display System DyAc Black equalizer Color Vibrance Low Blue Light Instant Mode Save Settings Válassza az Menu (Menü) lehetőséget a gyorsbillentyűk közül. 2. A Játékbeállítások kiválasztásához használja a vagy gombot. 3. Válassza a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem kiválasztásához. 4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) gombot a kiválasztáshoz. 5. Ha szeretne visszatérni az előző menübe, válassza a(z) gombot. 6. A menüből való kilépéshez válassza a(z) gombot. Elem Funkció Tartomány DyAc (dinamikus pontosság) (csak választott modellek esetében) A Dinamikus pontosság funkció stabilizálja a mozgást a játékokban. Prémium Magas KI Navigálás a főmenüben 45
