XL2420T / XL2420TX Felhasználói kézikönyv

Átírás

1 XL2420T / XL2420TX Felhasználói kézikönyv

2 Szerzői jog Copyright 2011 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem fordíható más nyelvekre semmilyen formában és módon, sem elektronikus, mechanikus, mágneses, optikai, kémiai, kézi úton. Felelősséget kizáró nyilatkozat A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítsa, arra való kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen. Elektromos árammal kapcsolatos biztonsági előírások A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük, tartsa be az alábbi biztonsági előírásokat. A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól. A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál. A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen. Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban, hogy milyen típusú áram áll rendelkezésére kérjen tanácsot a helyi energiaellátást biztosító cégtől vagy képviselettől. Jóváhagyott, legalább a H03VV-F, a H05VV-F, a 2G vagy a 3G szabványnak megfelelő, 0,75 mm 2 -es tápkábelt használjon. Karbantartás és tisztítás Tisztítás. Tisztítás előtt mindig húzza ki a monitort a fali csatlakozóból. Az LCD-t (folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket. A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani. Soha helyezzen tárgyakat és ne öntsön folyadékot a készülékbe. 2

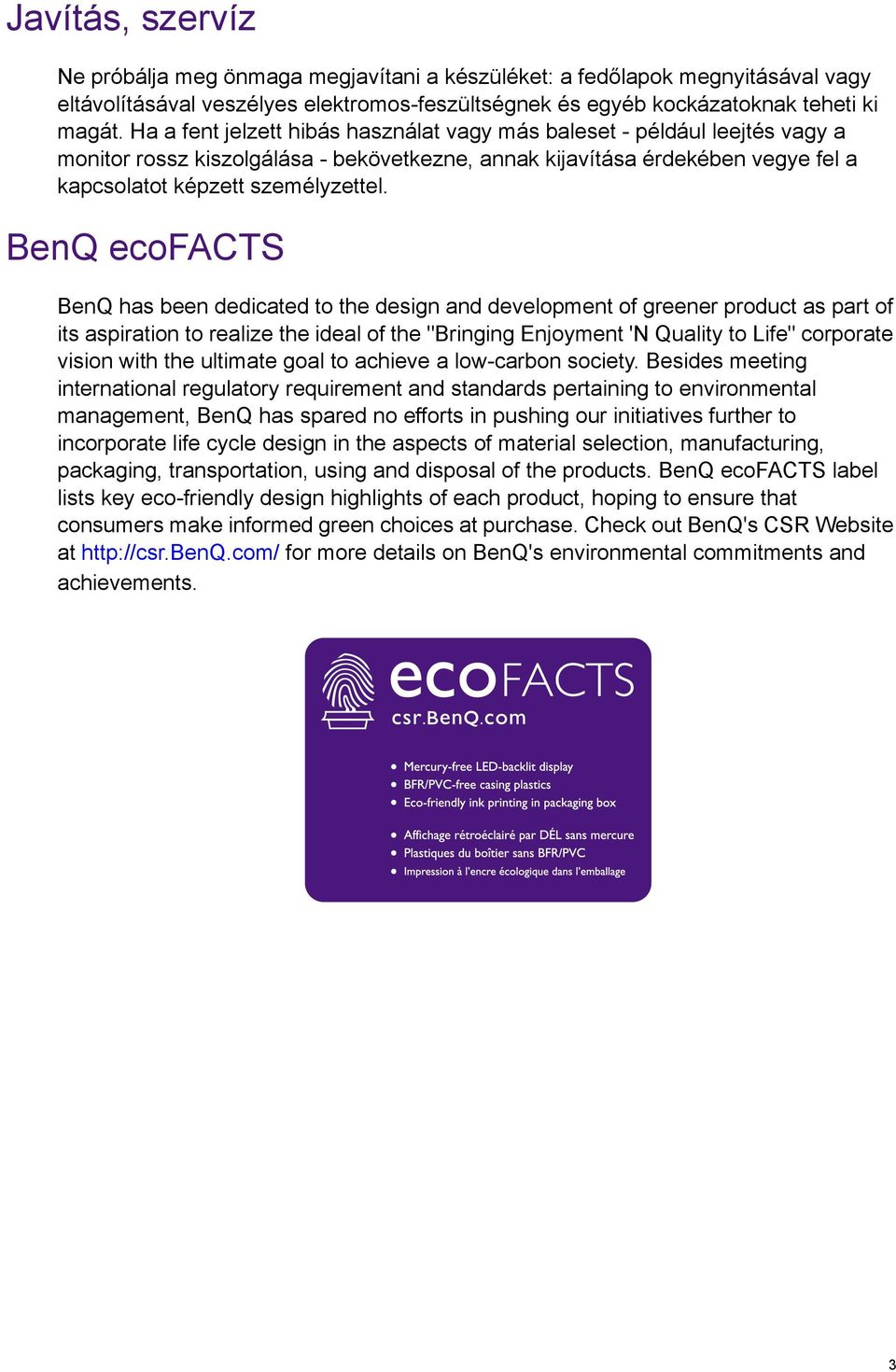

3 Javítás, szervíz Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz kiszolgálása - bekövetkezne, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel. BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements. 3

4 Tartalomjegyzék Szerzői jog... 2 Felelősséget kizáró nyilatkozat... 2 Elektromos árammal kapcsolatos biztonsági előírások... 2 Kezdeti lépések... 5 A monitor megismerése... 7 Elölnézet... 7 Hátulnézet... 7 A monitor hardverjének telepítése... 9 A monitor állvány és talp leszerelése...15 A monitor magasságának beállítása...17 A monitor forgatása...18 A dőlésszög beállítása A monitor szerelőkészletének használata...20 Hozza ki a legtöbbet BenQ monitorjából A monitor telepítése új számítógépre...22 A monitor telepítése már használatban levő számítógépre...23 Telepítés Windows 7 operációs rendszerre...24 Telepítés Windows Vista operációs rendszerre D tartalom megtekintése az Ön monitorán...26 A monitor beállítása A kezelőpanel A S. Switch...29 Alap menü-működés Képoptimalizálás...32 A gyorsbillentyűk testreszabása A saját játék mód beállítása Több játékmód letöltése a Game Mode Loader használatával A megjelenítés módjának beállítása Intelligens méretezés használata Gyors Mód Használata Navigálás a főmenüben Megjelenítési menü...36 Kép menü...38 Kép speciális menü...41 Beállításmentés menü...45 Hang menü...46 Rendszer menü...47 Hibaelhárítás Gyakori kérdések További segítségnyújtás

5 Kezdeti lépések Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az árucikket vásárolta. BenQ LCD Monitor Monitor állvány Monitortalp S. Switch (Swift Switch) Az első lépések útmutató CD-ROM Tápkábel (A képen látható termék különbözhet az ön lakóhelyén forgalmazottól.) Kezdeti lépések 5

6 USB-kábel Videokábel: D-Sub Videokábel: DVI-D Dual Link Videokábel: HDMI (Elhagyható tartozék) Videokábel: DP (Elhagyható tartozék) NVIDIA 3D Vision Készlet (csak az XL2420TX típus esetében) Védőburkolat Fejhallgatótartó (Előre beállított, eltávolítható) Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még szüksége lesz rájuk a monitor szállításához. A formázott habszivacs szállítás közben kiváló védelmet nyújt a monitornak. A terméket és a kiegészítőket mindig gyermekektől elzárva tartsa. 6 Kezdeti lépések

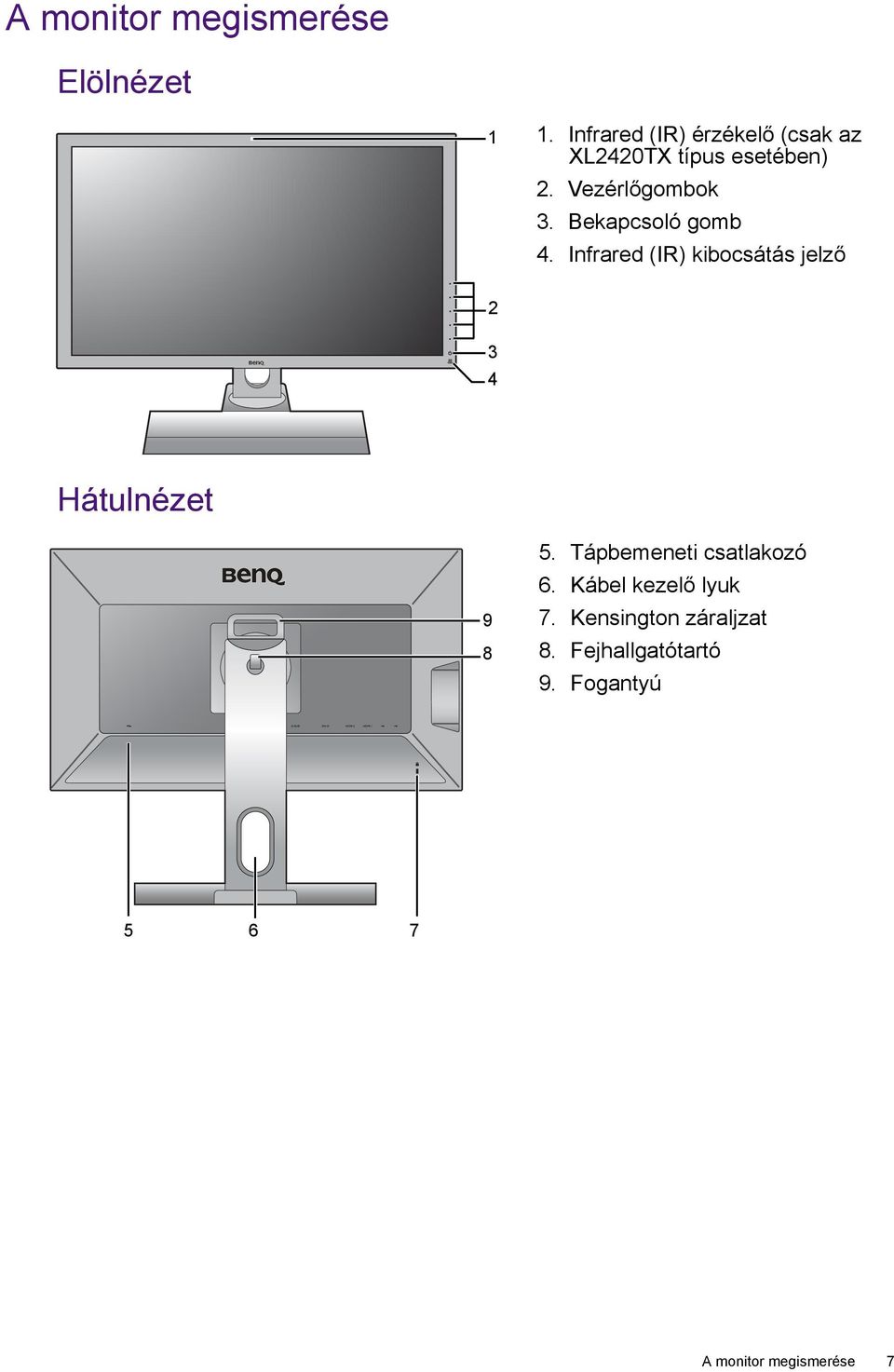

7 A monitor megismerése Elölnézet 1 1. Infrared (IR) érzékelő (csak az XL2420TX típus esetében) 2. Vezérlőgombok 3. Bekapcsoló gomb 4. Infrared (IR) kibocsátás jelző Hátulnézet Tápbemeneti csatlakozó 6. Kábel kezelő lyuk 7. Kensington záraljzat 8. Fejhallgatótartó 9. Fogantyú A monitor megismerése 7

8 S. Switch csatlakozó 11. DisplayPort csatlakozó 12. D-Sub csatlakozó 13. DVI-D csatlakozó 14. HDMI-csatlakozó x USB-port (a számítógép felé vezető csatlakozás) 16. USB-port (az USB-s eszközök felé vezető csatlakozás) 17. Fülhallgatóaljzat 18. USB-port x 2 (az USB-s eszközök felé vezető csatlakozás) 19. VESA rögzítés feloldó gomb 8 A monitor megismerése

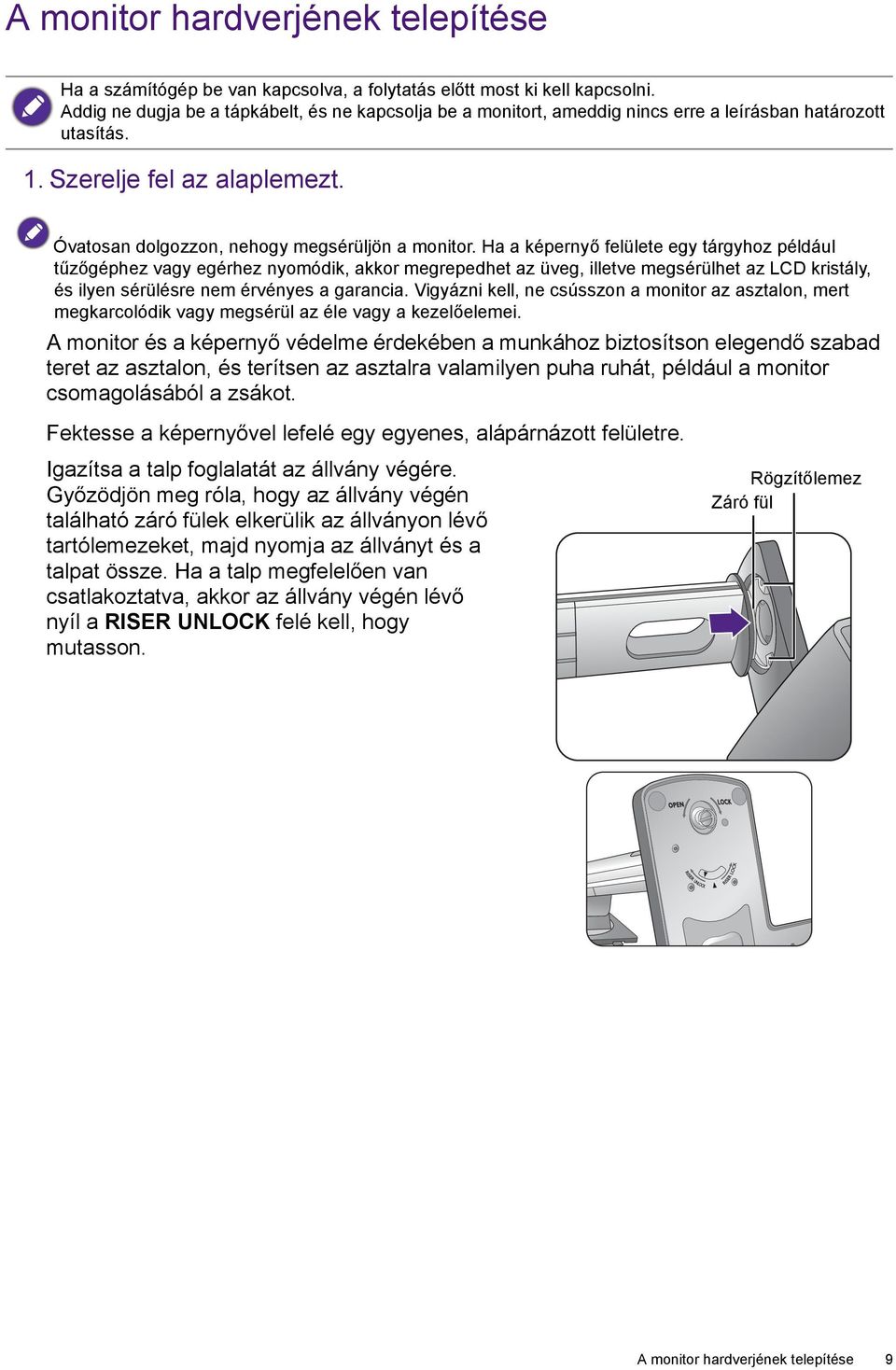

9 A monitor hardverjének telepítése Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni. Addig ne dugja be a tápkábelt, és ne kapcsolja be a monitort, ameddig nincs erre a leírásban határozott utasítás. 1. Szerelje fel az alaplemezt. Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei. A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot. Fektesse a képernyővel lefelé egy egyenes, alápárnázott felületre. Igazítsa a talp foglalatát az állvány végére. Győzödjön meg róla, hogy az állvány végén található záró fülek elkerülik az állványon lévő tartólemezeket, majd nyomja az állványt és a talpat össze. Ha a talp megfelelően van csatlakoztatva, akkor az állvány végén lévő nyíl a RISER UNLOCK felé kell, hogy mutasson. Rögzítőlemez Záró fül A monitor hardverjének telepítése 9

10 Fordítsa az állványt az órajárással ellentétes irányba, hogy az állvány végén lévő nyíl együtt álljon a monitor talpán lévő nyíllal ( ). Emelje fel a pillangócsavar fedelét ( ) és húzza meg a pillangócsavart a képen láthatónak megfelelően ( fedelet. ). Ezután nyomja vissza a Óvatosan széthúzva ellenőrizze, hogy tényleg összekapcsolódtak-e. Illessze az állvány karját a monitorba ( ), majd nyomja be addig, amíg be nem kattan és záródik a helyére ( ). Óvatosan széthúzva ellenőrizze, hogy tényleg összekapcsolódtak-e. Ha ez megvan, óvatosan emelje meg a monitort, fordítsa meg, és tegye álló helyzetben egy vízszintes, sima felületre. 1 2 A monitor mozgatásához egyszerre fogja a fogantyút és az állvány talp alját, a képen látható módon. A monitor védelme érdekében használja a mellékelt védőburkolatot. Szüksége lehet a monitorállvány magasságának beállítására. További információ A monitor magasságának beállítása a 17. oldalon található. 10 A monitor hardverjének telepítése

11 Úgy kell elhelyezni a monitort és beállítani a dőlésszöget, hogy a legkevesebb legyen a zavaró fényvisszaverődés. -5 O ~ +20 O 2. Csatlakoztassa a számítógép videokábelét. Válasszon Ugyanazzal a számítógéppel ne használjon egyszerre DVI-D és D-Sub kábelt is. Az egyetlen eset, amikor mindkét kábel használata megengedett az, ha két különböző számítógéphez csatlakoznak, amelyek megfelelő videorendszerrel rendelkeznek. A D-Sub kábel csatlakoztatása Csatlakoztassa a D-Sub kábelt (a vasmagos szűrő nélküli végét) a monitor videoaljzatához. A kábel másik végét (a vasmagos szurovel ellátottat) csatlakoztassa a számítógép videoaljzatához. Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükrol. A DVI-D Dual Link kábel csatlakoztatása Csatlakoztassa a DVI-D Dual Link kábelt a monitor videoaljzatához. A kábel másik végét (a vasmagos szurovel ellátottat) csatlakoztassa a számítógép videoaljzatához. Vagy Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükrol. A monitor hardverjének telepítése 11

12 TV OUT A HDMI-kábel csatlakoztatása Csatlakoztassa a HDMI-kábelt a monitor HDMI portjához. A HDMI-kábel másik végét csatlakoztassa a digitális jelet adó készülékhez. Vagy A DP kábel csatlakoztatása Csatlakoztassa a DP kábelt a monitor videoaljzatához. A kábel másik végét csatlakoztassa a számítógép videoaljzatához. Vagy Ha egynél több videojel-átviteli mód áll rendelkezésére, akkor a csatlakozásnál figyelembe veheti az egyes videokábelek által eredményezett képminőséget. - Jobb minoség: HDMI / DVI-D / DP - Jó minoség: D-Sub A csomagban található videokábelek és a jobb oldali ábrán látható aljzatok kialakítása az ön régiójában értékesítésre kerülő készülék típusától függően változhat. 3. Csatlakoztassa a fejhallgatót. A monitor bal oldalán a fejhallgató jack aljzatához fejhallgatót is csatlakoztathat. 4. USB-eszközök csatlakoztatása. Csatlakoztassa az USB-kábelt a számítógéphez és a monitorhoz (utóbbin a hátoldalon található, a számítógép felé vezető csatlakozást használja). A számítógép felé vezető USB-csatlakozáson történik az adatok továbbítása a számítógép és a monitorhoz csatlakoztatott USB-s eszköz között. PDIF-OUT SDIF-OUT 12 A monitor hardverjének telepítése

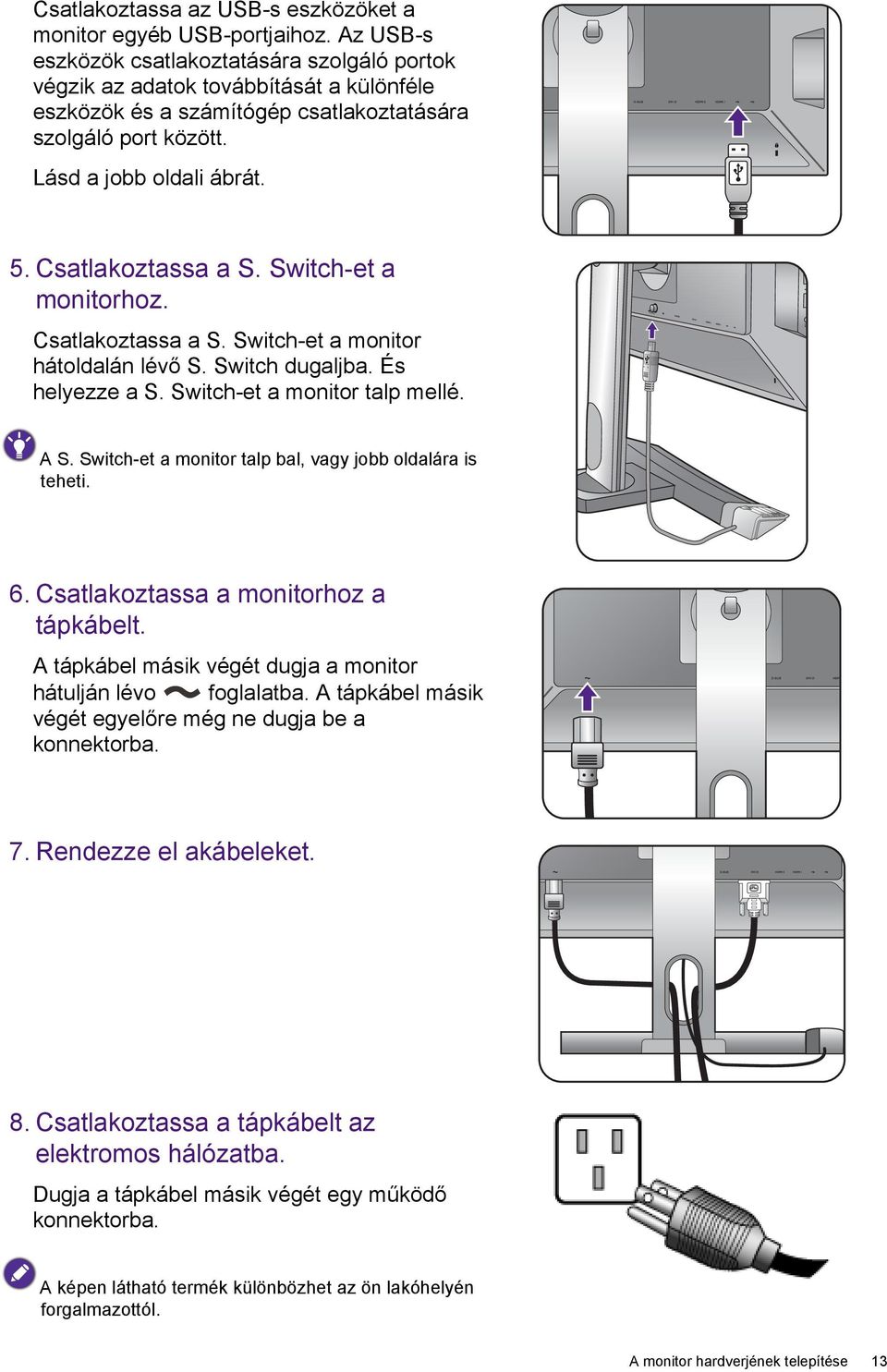

13 Csatlakoztassa az USB-s eszközöket a monitor egyéb USB-portjaihoz. Az USB-s eszközök csatlakoztatására szolgáló portok végzik az adatok továbbítását a különféle eszközök és a számítógép csatlakoztatására szolgáló port között. Lásd a jobb oldali ábrát. 5. Csatlakoztassa a S. Switch-et a monitorhoz. Csatlakoztassa a S. Switch-et a monitor hátoldalán lévő S. Switch dugaljba. És helyezze a S. Switch-et a monitor talp mellé. A S. Switch-et a monitor talp bal, vagy jobb oldalára is teheti. 6. Csatlakoztassa a monitorhoz a tápkábelt. A tápkábel másik végét dugja a monitor hátulján lévo foglalatba. A tápkábel másik végét egyelőre még ne dugja be a konnektorba. 7. Rendezze el akábeleket. 8. Csatlakoztassa a tápkábelt az elektromos hálózatba. Dugja a tápkábel másik végét egy működő konnektorba. A képen látható termék különbözhet az ön lakóhelyén forgalmazottól. A monitor hardverjének telepítése 13

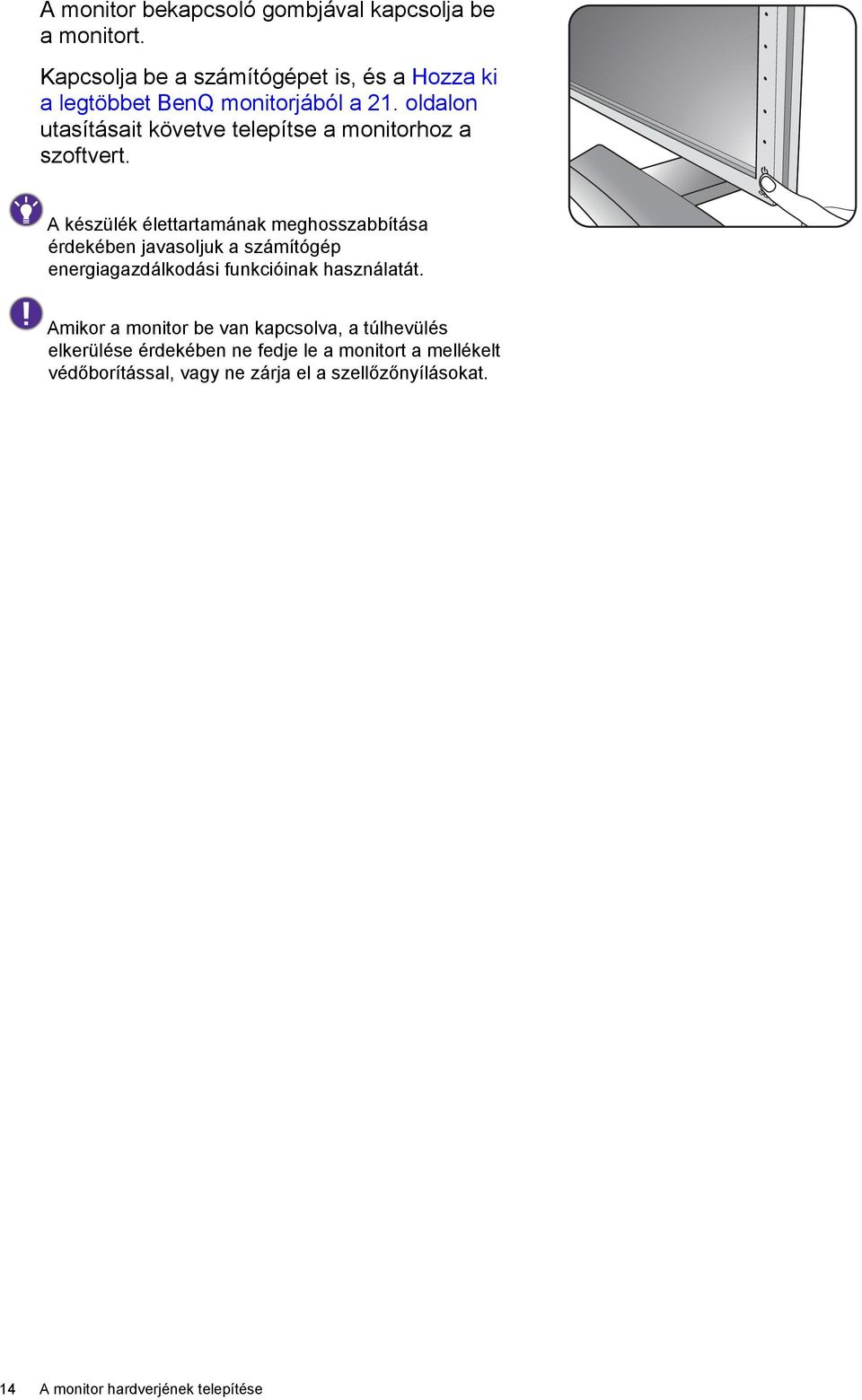

14 A monitor bekapcsoló gombjával kapcsolja be a monitort. Kapcsolja be a számítógépet is, és a Hozza ki a legtöbbet BenQ monitorjából a 21. oldalon utasításait követve telepítse a monitorhoz a szoftvert. A készülék élettartamának meghosszabbítása érdekében javasoljuk a számítógép energiagazdálkodási funkcióinak használatát. Amikor a monitor be van kapcsolva, a túlhevülés elkerülése érdekében ne fedje le a monitort a mellékelt védőborítással, vagy ne zárja el a szellőzőnyílásokat. 14 A monitor hardverjének telepítése

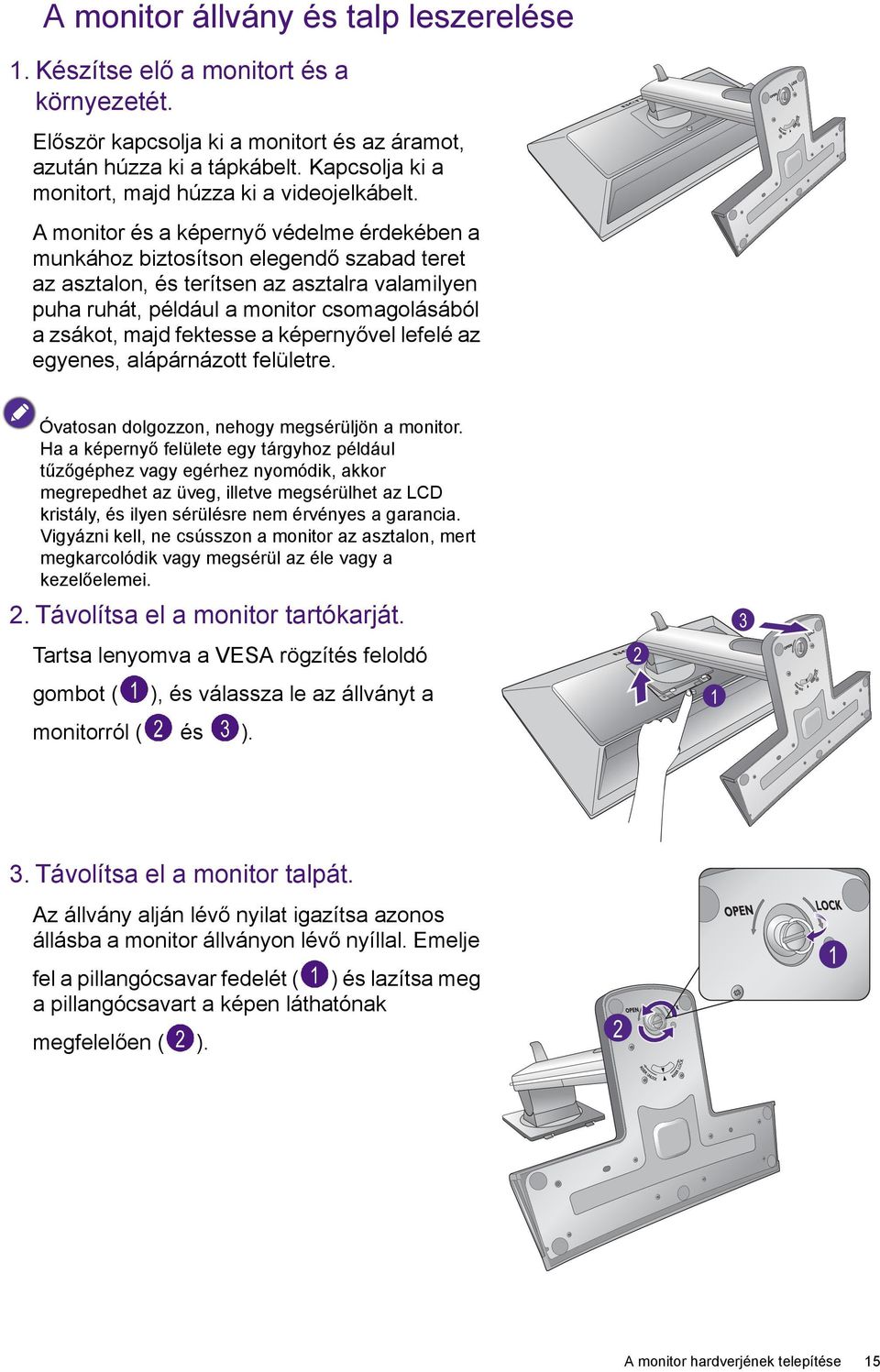

15 A monitor állvány és talp leszerelése 1. Készítse elő a monitort és a környezetét. Először kapcsolja ki a monitort és az áramot, azután húzza ki a tápkábelt. Kapcsolja ki a monitort, majd húzza ki a videojelkábelt. A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot, majd fektesse a képernyővel lefelé az egyenes, alápárnázott felületre. Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei. 2. Távolítsa el a monitor tartókarját. Tartsa lenyomva a VESA rögzítés feloldó gombot ( monitorról ( és ). ), és válassza le az állványt a Távolítsa el a monitor talpát. Az állvány alján lévő nyilat igazítsa azonos állásba a monitor állványon lévő nyíllal. Emelje fel a pillangócsavar fedelét ( ) és lazítsa meg a pillangócsavart a képen láthatónak megfelelően ( ). 2 1 A monitor hardverjének telepítése 15

16 Fordítsa az állványt az órajárással megegyező irányba, hogy az állvány alján lévő nyíl A RISER UNLOCK ( ) felé mutasson. Ezután válassza le a talpat az állványról ( ). 1 2 A fejhallgató tartót eltávolíthatja a képen láthatóak szerint. Tartsa biztonságos helyen a fejhallgató tartót. 16 A monitor hardverjének telepítése

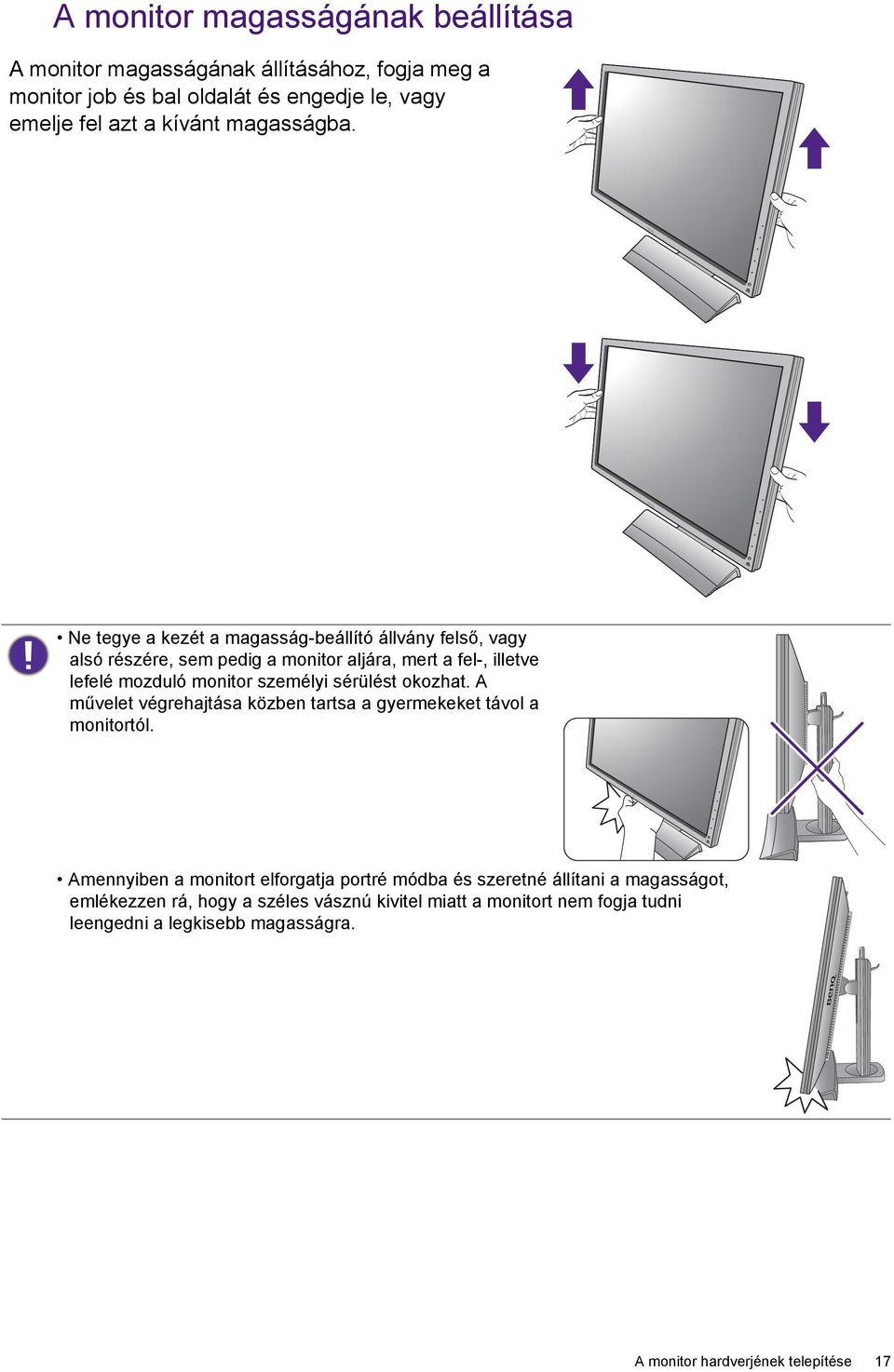

17 A monitor magasságának beállítása A monitor magasságának állításához, fogja meg a monitor job és bal oldalát és engedje le, vagy emelje fel azt a kívánt magasságba. Ne tegye a kezét a magasság-beállító állvány felső, vagy alsó részére, sem pedig a monitor aljára, mert a fel-, illetve lefelé mozduló monitor személyi sérülést okozhat. A művelet végrehajtása közben tartsa a gyermekeket távol a monitortól. Amennyiben a monitort elforgatja portré módba és szeretné állítani a magasságot, emlékezzen rá, hogy a széles vásznú kivitel miatt a monitort nem fogja tudni leengedni a legkisebb magasságra. A monitor hardverjének telepítése 17

18 A monitor forgatása 1. A képernyő elforgatása. A monitor portré-nézeti helyzetbe forgatása előtt a képernyőt 90 fokkal el kell forgatni. Kattintson az egér jobb gombjával az asztalra, majd válassza az elugró menü Képernyő felbontás parancsát. Válassza ki a Portré opciót az Tájolás menüből, majd alkalmazza a beállítást. Számítógépe operációs rendszertől függően a képernyő elrendezés beállításának menete eltérő lehet. Részletes információkat operációs rendszere súgó dokumentációjában találhat. 2. Teljesen emelje fel a monitort, majd döntse meg. Finoman emelje fel a kijelzőt és húzza ki a maximális magassági pozíciójába. Ezt követően döntse meg a monitort. A monitor fekvőből álló módba állításához függőlegesen ki kell húzni azt. 3. Az ábrán látható módon forgassa el 90 fokkal, az óramutató járásával megegyező irányba a monitort. 90 Ha szeretné elkerülni, hogy az LCD kijelző sarka forgatáskor beleütközzön a talpba, akkor döntse hátra a monitort, mielőtt forgatni kezdené. Győződjön meg róla, hogy ne legyen akadály a monitor körül és legyen elég hely a kábeleknek. 18 A monitor hardverjének telepítése

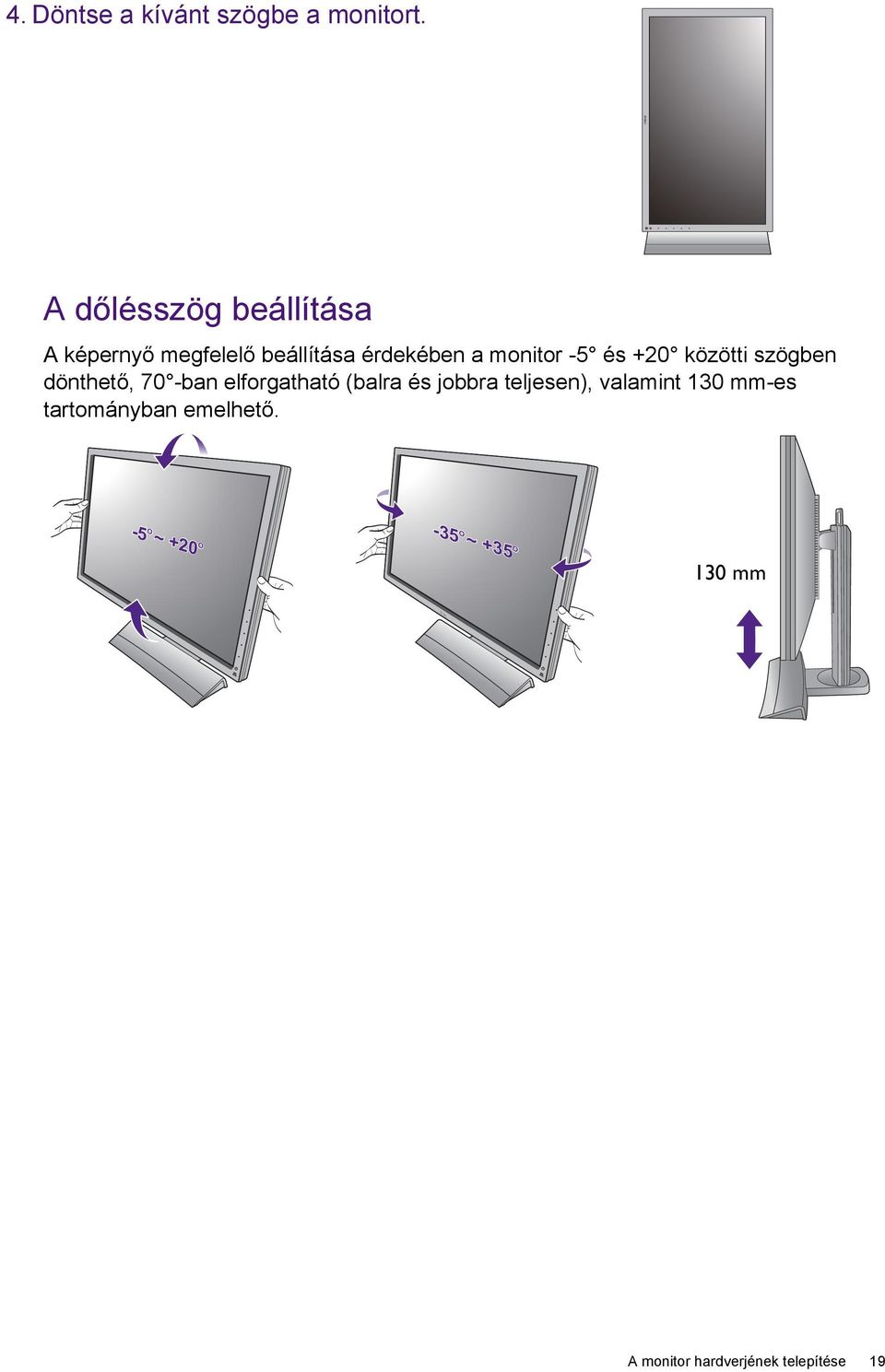

19 4. Döntse a kívánt szögbe a monitort. A dőlésszög beállítása A képernyő megfelelő beállítása érdekében a monitor -5 és +20 közötti szögben dönthető, 70 -ban elforgatható (balra és jobbra teljesen), valamint 130 mm-es tartományban emelhető. -5 O ~ +20 O -35 O ~ +35 O 130 mm A monitor hardverjének telepítése 19

20 A monitor szerelőkészletének használata Az LCD monitor hátoldala a VESA szabványnak megfelelő, 100 mm-es kiosztású rögzítőfelülettel rendelkezik, amely lehetővé teszi a monitor fali tartókarra szerelését. Kérjük olvassa el figyelmesen a biztonsági előírásokat a monitor szerelőkészletének telepítése előtt! A monitorával kompatibilis VESA tartókar maximális méretei 125mm x 125mm. Biztonsági előírások: Sima felületű falra telepítse a monitort és a felszerelő készletet. Győződjön meg róla, hogy a fal anyaga elég stabil ahhoz, hogy megtartsa a monitor súlyát. Kapcsolja ki a monitort és az áramellátást, mielőtt lehúzná a kábeleket az LCD monitorról. 1. Távolítsa el a monitor talpát. A A monitor állvány és talp leszerelése a 15. oldalon-ban szereplő 1~2 lépésben leírt utasításokat követve válassza le a monitor állványt. 2. Vegye le a készülék hátlapját. Csillag csavarhúzó segítségével oldja ki a monitor hátlapját a monitorhoz rögzítő csavarokat. Lehetőleg mágneses csavarhúzót használjon, így elkerülheti a csavarok elveszítését. Ha a későbbiek során a monitort a talpára állítva is használni szeretné még, akkor tegye valamilyen biztos helyre a tartókart, a talpat és a csavarokat. 3. A fali tartókar kézikönyvében található útmutatást követve fejezze be a szerelést. 20 A monitor hardverjének telepítése

21 Hozza ki a legtöbbet BenQ monitorjából Ahhoz, hogy a legtöbbet hozhassa ki az új BenQ színes LCD síkképernyős monitorból, telepítenie kell a BenQ LCD monitor illesztőszoftverét. Ez a BenQ LCD monitor CD-ROM lemezén található. A BenQ LCD monitor telepítési körülményei meghatározzák, hogy milyen folyamatot kell követni a BenQ LCD monitor illesztőszoftverének sikeres telepítéséhez. Ezek a körülmények a használt Microsoft Windows verziótól függnek, valamint attól, hogy a monitort és a szoftvert új számítógépre telepíti-e (monitorillesztő-szoftver hiányában), vagy ha egy létező telepítést frissít (amely már rendelkezik monitorillesztő-szoftverrel) új monitorral. Azonban mindkét esetben, a számítógép újbóli bekapcsolásakor (miután a monitort csatlakoztatta a számítógéphez) a Windows automatikusan felismeri az új (vagy különböző) hardvert, és elindítja a Új hardver keresése varázsló. Kövesse a varázsló utasításait mindaddig, amíg az a monitor típusának kiválasztását nem kéri. Ezen a ponton kattintson a Saját lemez gombra, helyezze be a BenQ LCD monitor CD-ROM lemezét, és válassza ki a monitor típusát. További információ az automatikus (új) és a frissítési (meglévő) telepítésről: A monitor telepítése új számítógéprea 22. oldalon. A monitor telepítése már használatban levő számítógéprea 23. oldalon. Ha a Windows rendszerbe történő bejelentkezéshez felhasználói név és jelszó szükséges, akkor a monitor illesztőszoftverének telepítéséhez adminisztrátorként (Administrator) vagy az adminisztrátor csoport (Administrator Group) tagjaként kell bejelentkeznie. Továbbá, ha a számítógép biztonsági hozzáférési követelményekkel rendelkező hálózathoz csatlakozik, a hálózati irányelvek megakadályozhatják a szoftver telepítését a számítógépre. A megvásárolt modell nevének ellenőrzéséhez tekintse meg a monitor hátulsó részén lévő adattáblát. Hozza ki a legtöbbet BenQ monitorjából 21

22 A monitor telepítése új számítógépre Az utasítások segítséget nyújtanak a BenQ LCD monitor illesztőszoftverének kiválasztásával és telepítésével kapcsolatban olyan új gép esetén, amelyre még soha nem volt monitorillesztő telepítve. Az utasítások csak olyan számítógép esetén érvényesek, amelyet még soha nem használtak, és amely esetén a BenQ LCD monitor az első csatlakoztatni kívánt monitor. Ha a BenQ LCD monitort egy olyan számítógéphez kívánja csatlakoztatni, amelyhez korábban már volt csatlakoztatva monitor (telepített monitorillesztő-szoftverrel együtt), akkor ne kövesse ezeket az utasításokat. Ehelyett kövesse a következő utasításokat: "A monitor telepítése már használatban levő számítógépre". 1. Kövesse az utasításokat itt: Hozza ki a legtöbbet BenQ monitorjábóla 21. oldalon. Amint a Windows elindul, automatikusan megtalálja az új monitort és elindul a Új hardver keresése varázslő. Kövesse az utasításokat, amíg meg nem jelenik az Hardvereszköz-illesztők telepítése felirat. 2. Helyezze be a BenQ LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 3. Válassza a Keressen a hardver számára megfelelő illesztőprogramot lehetőséget, majd kattintson a Következő gombra. 4. Jelölje be a CD-ROM meghajtók lehetőséget (törölje az összes többit), majd kattintson a Következő gombra. 5. Ellenőrizze, hogy a varázsló helyes nevet választott-e ki a monitorhoz, majd kattintson a Következő gombra. 6. Kattintson a Befejezés gombra. 7. Indítsa újra a számítógépet. 22 Hozza ki a legtöbbet BenQ monitorjából

23 A monitor telepítése már használatban levő számítógépre Az utasítás részletezi a már meglévő monitor szoftverillesztőjének frissítését Microsoft Windows számítógépen. A tesztek alapján jelenleg a Windows Vista és a Windows 7 operációs rendszerrel kompatibilis. Nem kizárt, hogy a BenQ LCD monitor illesztője tökéletesen működik egyéb Windows rendszereken is, de a megírás időpontjában a BenQ vállalat nem tesztelte a meghajtót egyéb Windows verziókon. A monitorillesztő telepítése a BenQ LCD monitor CD-ROM illesztőjén található adott típushoz tartozó információs fájl (.inf) segítségével történik, és a Windows feltelepíti e megfelelő fájlokat a CD-lemezről. Mindehhez csak a megfelelő kiválasztásokat kell elvégeznie. A Windows Upgrade Device Driver Wizard (Eszköz-illesztőprogram frissítő Varázsló) lehetőséggel rendelkezik a feladatok automatizálásához és a fájlkiválasztás és a telepítési folyamat elősegítéséhez. Lásd: Telepítés Windows 7 operációs rendszerrea 24. oldalon. Telepítés Windows Vista operációs rendszerrea 25. oldalon. Hozza ki a legtöbbet BenQ monitorjából 23

24 Telepítés Windows 7 operációs rendszerre 1. Nyissa meg a Megjelenítés tulajdonságai menüt. Kattintson a Start gombra, majd a Vezérlőpult, a Hardver és hang, és az Eszközök és nyomtatók elemre, végül kattintson az egér jobb gombjával a monitor nevére a menüben. Alternatív lehetőségként kattintson az egér jobb gombjával az asztalra, kattintson a Testreszabás, a Képernyő, az Eszközök és nyomtatók elemre, majd kattintson az egér jobb gombjával a monitor nevére a menüben. 2. Válassza ki a Tulajdonságok lehetőséget a menüben. 3. Kattintson a Hardver fülre. 4. Kattintson az Általános PnP monitor elemre, majd a Tulajdonságok gombra. 5. Kattintson a Illesztőprogram fülre és az Illesztőprogram frissítése gombra. 6. Helyezze be a BenQ LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 7. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 8. Kattintson a Tallózás gombra, és nyissa meg a következő könyvtárat: d:\benq_lcd\driver\ (ahol a d: a CD-ROM-meghajtó meghajtóbetűjele). A CD-meghajtó betűjele eltérhet a fenti példában bemutatott betűtől, a rendszertől függően lehet D: vagy E: vagy F: stb. 9. Az illesztőprogramok listájáról válassza ki a monitornak megfelelő mappa nevet, majd kattintson a Következő gombra. Ezzel a rendszer átmásolja és telepíti a megfelelő monitorillesztő-fájlokat a számítógépre. 10. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. 24 Hozza ki a legtöbbet BenQ monitorjából

25 Telepítés Windows Vista operációs rendszerre 1. Indítsa el a Képernybeállítások segédprogramot. Kattintson az egér jobb gombjával az asztalra, majd válassza az elugró menü Testreszabás parancsát. A Megjelenés és hangok testreszabása ablakban válassza a Képernybeállítások elemet. Megjelenik a Képernybeállítások ablak. 2. Kattintson az Speciális beállítások gombra. Megjelenik a Általános PnP monitor tulajdonságai ablak. 3. Kattintson a Monitor fülre, majd a Tulajdonságok gombra. 4. A megjelen Felhasználói fiók ablakban kattintson a Folytatás elemre. 5. Kattintson a Illesztőprogram fülre és az Illesztőprogram frissítése gombra. 6. Helyezze be a BenQ LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 7. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 8. Kattintson a Tallózás gombra, és nyissa meg a következő könyvtárat: d:\benq_lcd\driver\ (ahol a d: a CD-ROM-meghajtó meghajtóbetűjele). A CD-meghajtó betűjele eltérhet a fenti példában bemutatott betűtől, a rendszertől függően lehet D: vagy E: vagy F: stb. 9. Az illesztőprogramok listájáról válassza ki a monitornak megfelelő mappa nevet, majd kattintson a Következő gombra. Ezzel a rendszer átmásolja és telepíti a megfelelő monitorillesztő-fájlokat a számítógépre. 10. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. Hozza ki a legtöbbet BenQ monitorjából 25

26 3D tartalom megtekintése az Ön monitorán Az Ön monitora támogatja a DVI-D Dual Link kábel segítségével átvitt három dimenziós (3D) tartalmak lejátszását. Ennek ellenére Önnek rendelkeznie kell a 3D lejátszást lehetővé tevő, kompatibilis hardverekkel és szoftverekkel is. A 3D tartalom áttehető az XL2420TX-be HDMI kábellel (1.3 vagy magasabb verzió) is. 3D lejátszás közben nem az összes menü opció elérhető. Rendszerkövetelemények BenQ LCD Monitor XL2420T / XL2420TX Kompatibilis 3D szemüvegek Számítógép Microsoft Windows Vista vagy Windows 7 operációs rendszerrel Kompatibilis grafikus processzor egységek (GPU) a legújabb illesztőprogram fájlokkal, vagy az illesztőprogramok a mellékelt NVIDIA illesztőprogram CD-ről telepítve Kompatibilis szoftverek, melyek képesek 3D lejátszásra További kompatibilis kiegészítőket itt találhat: A megfelelő 3D lejátszó érdekében informálódjon a 3D tartalom szolgáltatótól. Lépjen kapcsolatba az NVIDIA val, vagy látogasson el az NVIDIA honlapjára ( ahol megtalálhatja a kompatibilis GPU-t és annak beállításait. A legfrissebb GPU illesztőprogramokat az NVIDIA honlapján találhatja meg. 3D tartalom lejátszása Kövesse a 3D kiegészítők használati útmutatójában leírtakat a hardver és a szoftver telepítésénél. Ha a 3D szemüvegek megfelelően vannak csatlakoztatva és az IR (infravörös) jelet érzékeli, akkor az IR kibocsátás jelző - a monitor jobb alsó sarkában és az IR kibocsátás modulon (külön megvásárolható az XL2420T típushoz) világítani fog. A 3D szemüvegek teljesítményét a következő képpen javíthatja: Az XL2420TX típusnál - ellenőrizze, hogy van-e bármely akadály a monitor tetején elől lévő IR érzékelő útjában, ami megakadályozza, hogy az érzékelő vegye a 3D szemüvegektől érkező jeleket. Menjen a Rendszer menüben a Kibocsátó mód opcióba és szükség szerint változtasson a beállításon. További információ Kibocsátó mód (csak az XL2420TX típus esetében) a 49. oldalon található. Az XL2420T vagy az XL2420TX verzióknál, kövesse a 3D kiegészítők használati útmutatójában leírtakat a módosítások elvégzéséhez. Ha 3D tartalom nézése közben állítani akar a fényerősségen, akkor lépjen a Kép menüben az NVIDIA 3D LightBoost almenübe. További információ Fényerő (2D 26 Hozza ki a legtöbbet BenQ monitorjából

27 lejátszás közben) / NVIDIA 3D LightBoost (3D lejátszás közben) a 38. oldalon található. Az IR érzékelő az XL2420TX verzió első előlapjába ezért azt nem láthatja. Biztonsági információk 3D tartalmak megtekintéséhez Bizonyos idő elteltével 3D tartalmak megtekintésekor szeme elfáradását tapasztalhatja. Vegye le a 3D szemüveget (külön megvásárolható) és pihentesse szemeit. Amennyiben fejfájást, szédülést, émelygést tapasztal, azonnal szakítsa meg a 3D tartalom megtekintését. Ha a tünetek nem múlnak, forduljon orvoshoz. A 3D tartalmak hosszabb időn keresztüli nézése növeli az egészségügyi kockázatokat. Kisgyermekek, idősek és várandós nők, továbbá magas vérnyomástól és más egészségügyi problémától szenvedő emberek számára javasolt, hogy 3D tartalmak megtekintése előtt kérjék ki orvosuk tanácsát. Hozza ki a legtöbbet BenQ monitorjából 27

28 A monitor beállítása A kezelőpanel Minden OSD (képernyőn megjelenő) menü megnyitható a szabályozó gombokkal. 1 2 Sz. Név Leírás 1. Szabályozó gombok Megnyitja a képernyőn az egyes gombok mellett megjelenő funkciókat vagy menü elemeket. 2. Bekapcsoló gomb Elektromos áram be- és kikapcsoló. A vezérlő gombok az érintőpadba vannak beágyazva és LED kijelzők jelzik őket. A LED kijelző megérintése a hozzátartozó vezérlő gomb megnyomását jelenti. 28 A monitor beállítása

29 A S. Switch A vezérlő gombokon kívül, a S. Switch is gyors kezelést és hozzáférést tesz lehetővé az OSD menükhöz. Használat előtt csatlakoztassa a S. Switch-et a monitorhoz. Kövesse az utasításokat itt: Csatlakoztassa a S. Switch-et a monitorhoz. a 13. oldalon Sz. Név Funkció 1. Kerék Beállítási érték Növelése/Csökkentése. Felfelé/Lefelé görgeti a menüt. Egy nyomással kiválasztja a menü elemet. 2. Visszatérés gomb 3. Jatékos 1 gomb 4. Jatékos 2 gomb 5. Jatékos 3 gomb Visszatér az előző menübe. Nyomja meg, hogy átváltson az Játékos 1-ra (Képmód). Tartsa lenyomva 5 másodpercig, hogy elmentse az Játékos 1-hoz rendelt egyéni kijelzőbeállításokat. Nyomja meg, hogy átváltson az Játékos 2-ra (Képmód). Tartsa lenyomva 5 másodpercig, hogy elmentse az Játékos 2-hoz rendelt egyéni kijelzőbeállításokat. Nyomja meg, hogy átváltson az Játékos 3-ra (Képmód). Tartsa lenyomva 5 másodpercig, hogy elmentse az Játékos 3-hoz rendelt egyéni kijelzőbeállításokat. Az S. Switch kifejezetten a BenQ LCD Monitor XL2420T és XL2420TX típusokhoz lett kifejlesztve. Ne csatlakoztassa másik USB porttal rendelkező készülékhez. A monitor beállítása 29

30 Alap menü-működés Az OSD (képernyőn megjelenő) menü segítségével a monitor összes beállítását meg tudja változtatni. 1 2 Picture Mode Display Mode Smart Scaling Menu Exit 4 3 Picture Mode Display Mode Smart Scaling Menu Exit 1. Nyomjon meg egy szabályozó gombot. Ehelyett megnyomhatja a kereket, vagy a visszatérés gombot a S. Switch-en. 2. Megjelenik a gyorsmenü. A felső három szabályozó gomb egyéni gomb, bizonyos funkciókra szolgálnak. 3. Válassza a Menü lehetőséget a főmenü megnyitásához. 4. A főmenüben használja a szabályozó gombok melletti ikonokat, hogy beállításokat vagy kiválasztást végezzen. Ld.: Navigálás a főmenüben a 35. oldalon, ha részleteket szeretne megtudni a menü beállításokról. Sz. OSD a gyorsbillentyű menüben OSD ikon a főmenüben Funkció Egyéni kulcs 1 Alapértelmezés szerint a gomb egyben a Képmód gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk testreszabása a 32. oldalon. Léptetés felfelé/beállítási érték növelése. 30 A monitor beállítása

31 Sz. OSD a gyorsbillentyű menüben OSD ikon a főmenüben Funkció Egyéni kulcs 2 Alapértelmezés szerint a gomb egyben a Kijelző mód gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk testreszabása a 32. oldalon. Léptetés lefelé/beállítási érték csökkentése. Egyéni kulcs 3 / Alapértelmezés szerint a gomb egyben a Intell.méretezés gyorsgombja is. Az alapértelmezett beállítások módosítását illetően ld.: A gyorsbillentyűk testreszabása a 32. oldalon. Belép az almenükbe. Kiválasztja a menüelemeket. Menü Aktiválja a főmenüt. Visszatér az előző menübe. Kilép Kilépés az OSD menüből. OSD = On Screen Display, képernyon megjeleno. A gyorsbillentyűk csak akkor működnek, ha a főmenü nincs megjelenítve. A gyorsgombokhoz tartozó jelzések néhány másodperc után eltunnek, ha egyik gombot sem nyomja meg. Az OSD vezérlők feloldásához bármilyen gombot tartson lenyomva 10 másodpercig. A monitor beállítása 31

32 Képoptimalizálás Az alapértelmezett Képmód: FPS1, ami FPS játékok számára ideális. Ha szeretne más kép módot használni, lépjen a Kép speciális menübe és módosítsa a beállításokat a Képmód alatt. Analóg (D-Sub) bemenet használatakor az optimális képmegjelenítés elérésének legkönnyebb módja az Auto. Beállítás gomb funkció használata. Lépjen a Megjel. menübe és válassza az Auto. Beállítás lehetőséget, hogy a képernyőre optimalizálja az éppen megjelenített képet. Ha digitális (DVI, HDMI vagy a DP) kábellel digitális videokimenethez csatlakoztatja a monitort, akkor az Auto. Beállítás funkció letilt, ugyanis a monitor ilyenkor automatikusan a lehető legjobb képet jeleníti meg. Az Auto. Beállítás gomb funkció használatakor ügyeljen arra, hogy a csatlakoztatott számítógép grafikus kártyája a monitor natív felbontására legyen állítva. Ha kívánja, a képernyő geometriai beállításait a geometriai menüpontok segítségével kézzel is megadhatja. Ebben az eljárásban a BenQ képernyőtesztelési segédprogrammal segít a képernyő színeinek, szürkeségi skálájának és gradient értékeinek beállításában. 1. Futtassa a CD-ROM lemezről az auto.exe tesztprogramot. Bármilyen más képet is használhat, mint például az operációs rendszer asztalát. Ennek ellenére ajánljuk, hogy az auto.exe programot használja. Az auto.exe futtatása után egy tesztkép jelenik meg. 2. Nyomja meg bármelyik vezérlő gombot, vagy a kereket, vagy a visszatérés Gombot a S. Switch-en hogy megjelenjen a gyorsbillentyű menü. Válassza a Menü lehetőséget a főmenü megnyitásához. 3. Lépjen a Megjel. menübe és válassza az Auto. Beállítás lehetőséget. 4. Ha függőleges zajt észlel (függönyszerű, vibráló vonalak), válassza a Pontfrekv. kiválasztásához, és addig módosítsa a beállításokat, amíg a zaj el nem tűnik. 5. Ha vízszintes zajt észlel, válassza a Fázis lehetőséget, és addig módosítsa a beállításokat, amíg a zaj el nem tűnik. A gyorsbillentyűk testreszabása A felső 3 szabályozógomb (más néven egyéni gombok) gyorsbillentyűkként funkcionálnak, hogy közvetlenül lehessen hozzáférni az előre meghatározott funkciókhoz. Az alapértelmezett beállítások módosíthatók, és különböző funkciókat jelölhet ki a gombokhoz. 1. Nyomja meg bármelyik vezérlő gombot, vagy a kereket, vagy a visszatérés Gombot a S. Switch-en hogy megjelenjen a gyorsbillentyű menü. 2. Válassza a Menü lehetőséget a főmenü megnyitásához. 3. Lépjen a Rendszer menübe. 4. Válassza ki a módosítani kívánt egyéni gombot. 5. Az almenüben válasszon egy funkciót, amit a gombbal szeretne megnyitni. Egy felugró üzenet jelenik meg, jelezve a beállítás megtörténtét. 32 A monitor beállítása

33 A saját játék mód beállítása Számos előre beállított kép módot talál a monitoron, ami alkalmas játékok számára. Ha Önnek jobban megfelel, módosíthatja és mentheti a képernyőbeállításokat, és egyszerűen átválthat a saját, egyéni játék módjára. 1. Állítsa be a kapcsolódó kijelző-beállításokat az egyes OSD menükben. A játék mód számára testre szabható beállítások: Fényerő (2D lejátszás közben) / NVIDIA 3D LightBoost (3D lejátszás közben) (részletesebben lásd 38) Kontraszt (részletesebben lásd 38) Élesség (részletesebben lásd 39) Black equalizer (részletesebben lásd 39) Gamma (részletesebben lásd 39) Színhőmérséklet (részletesebben lásd 39) Színárnyalat (részletesebben lásd 39) Telítettség (részletesebben lásd 39) AMA (részletesebben lásd 39) Gyors mód (részletesebben lásd 40) Képmód (részletesebben lásd 41) Kijelző mód (részletesebben lásd 42) Dynamic Contrast (részletesebben lásd 42) Intell.méretezés (részletesebben lásd 43) Intelligens fókusz (részletesebben lásd 44) Hangerő (részletesebben lásd 46) Némít (részletesebben lásd 46) 2. Ha az összes beállítás kész, válassza a Beállításmentés lehetőséget és mentse a játék módok egyikeként. Ehelyett valamelyik játék mód gombot (1~3 jelzéssel) is lenyomva tarthatja a S. Switch-en hogy elmentse, mint játék módot. 3. Ha szeretne bármikor a saját játék módjára váltani, lépjen a Kép speciális, Képmód menübe, és válassza ki a 2. lépésben mentett játék módot. A kívánt kijelzőbeállítások alkalmazásra kerülnek. Ehelyett lenyomhatja valamelyik játék mód gombot is (a 2. Lépés beállításaitó függően) a S. Switch-en hogy gyorsan átkapcsoljon a kívánt játék módba. A BenQ a weboldalán több optimalizált játék módot kínál. Ha inkább ezeket a beállításokat használná, akkor további információt itt talál Több játékmód letöltése a Game Mode Loader használatával a 33. oldalon. Több játékmód letöltése a Game Mode Loader használatával Saját kijelző beállításainak testreszabása helyett letöltheti a BenQ weboldalán található játék módokat és közvetlenül alkalmazhatja a beállításokat. 1. Látogasson el a gaming.benq.com weboldalra. 2. Töltse le és telepítse a játék mód betöltőt. A monitor beállítása 33

34 3. A telepítés elvégzéséhez kövesse a képernyőn megjelenő útmutatást. 4. A monitoron menjen a Kép speciális és Képmód opcióra, és válassza ki azt a játék módot, amit éppen letöltött, hogy a beállításokat közvetlenül alkalmazni tudja. Ehhez a művelethez Internet kapcsolat szükséges. A megjelenítés módjának beállítása Ha a képernyője képoldal-arányától, vagy kijelző méretétől eltérő méretű képeket szeretne megjeleníteni, beállíthatja a megjelenítési módot a monitoron. A monitor képoldal-arányát és kijelző méretét a CD-n található specifikációk között találja. 1. Nyomja meg bármelyik vezérlő gombot, vagy a kereket, vagy a visszatérés Gombot a S. Switch-en hogy megjelenjen a gyorsbillentyű menü, majd nyomja meg a Menü gombot, hogy a főmenüt elérje. 2. Lépjen a Kép speciális és a Kijelző mód menübe. 3. Válasszon egy megfelelő megjelenítési módot. A beállítás azonnal hatályba lép. Először válassza ki a kívánt megjelenítési módit, majd kövesse az utasításokat: Intelligens méretezés használata a 34. oldalon, hogy a kijelző méretét pontosan az Önnek megfelelőre állítsa. Intelligens méretezés használata Átméretezheti a kijelzőjét az Intell.méretezés használatával. 1. Lépjen a Kép speciális és az Intell.méretezés menübe. 2. Állítsa be az értéket. Ha az egyik egyéni billentyű be van állítva az Intell.méretezés számára, megnyomhatja az egyéni gombot is az érték közvetlen beállításához. Az Ön kijelzője az átméretezés alatt ideiglenesen instabillá válhat. Ez normális jelenség, nem tekinthető gyártási hibának. Ha többet szeretne megtudni az Intell.méretezés funkcióról, keresse fel a következő részt: Intell.méretezés a 43. oldalon. Gyors Mód Használata Játék közben a Gyors mód használatával eliminálhatja a bemeneti késést. 1. Lépjen a Kép és a Gyors mód menübe. 2. Be kiválasztása. 34 A monitor beállítása

35 Navigálás a főmenüben Az OSD (képernyőn megjelenő) menü segítségével a monitor összes beállítását meg tudja változtatni. Nyomja meg bármelyik vezérlő gombot, vagy a kereket, vagy a visszatérés Gombot a S. Switch-en hogy megjelenjen a gyorsbillentyű menü. Válassza a Menü lehetőséget a főmenü megnyitásához. A részleteket lásd: Alap menü-működésa 30. oldalon. Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. Lehetséges, hogy az Ön lakhelyén kapható termékek OSD menüje eltérő nyelveket támogat, a részleteket lásd: Nyelva 48. oldalon részben, a Rendszer és az OSD beáll. szakaszban. Az egyes menükről a következő oldalakon talál további információkat: Megjelenítési menüa 36. oldalon Kép menüa 38. oldalon Kép speciális menüa 41. oldalon Beállításmentés menüa 45. oldalon Hang menüa 46. oldalon Rendszer menüa 47. oldalon Navigálás a főmenüben 35

36 Megjelenítési menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. Mode: Standard Display Picture Picture Advanced Save Settings Audio System Auto Adjustment H.Position V.Postion Pixel Clock Phase Válassza a Menü lehetőséget a gyorsbillentyűk közül. 2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Megjel. lehetőséget. 3. Válassza a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem kiválasztásához. 4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) gombot a kiválasztáshoz. 5. Ha szeretne visszatérni az előző menübe, válassza a(z) gombot. 6. A menüből való kilépéshez válassza a(z) gombot. Elem Funkció Tartomány Auto. Beállítás A képernyő beállításainak automatikus optimalizálása és módosítása. Ez a funkció digitális bemenő jel esetén nem használható. V. pozíció A kép vízszintes pozíciójának módosítása. 0 ~ 100 F. pozíció A kép függőleges pozíciójának módosítása. 0 ~ Navigálás a főmenüben

37 Elem Funkció Tartomány Pontfrekv. Módosítsa a képpontfrekvenciát úgy, hogy szinkronizálva legyen az analóg bemenet videojelével. Lásd még: Képoptimalizálása 32. oldalon. 0 ~ 100 Fázis Ez a funkció digitális bemenő jel esetén nem használható. Módosítsa a képpontfázist úgy, hogy szinkronizálva legyen az analóg bemenet videojelével. Lásd még: Képoptimalizálása 32. oldalon. 0 ~ 63 Ez a funkció digitális bemenő jel esetén nem használható. Navigálás a főmenüben 37

38 Kép menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. Mode: Photo Display Brightness Normal R G B Picture Contrast Bluish Picture Advanced Sharpness Reddish Save Settings Black equalizer User Mode Audio Gamma System Color Temperature Hue Saturation 1. Válassza a Menü lehetőséget a gyorsbillentyűk közül. 2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Kép lehetőséget. 3. Válassza a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem kiválasztásához. 4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) gombot a kiválasztáshoz. 5. Ha szeretne visszatérni az előző menübe, válassza a(z) gombot. 6. A menüből való kilépéshez válassza a(z) gombot. Elem Funkció Tartomány Fényerő (2D lejátszás közben) / NVIDIA 3D LightBoost (3D lejátszás közben) Kontraszt A világos és sötét területek közötti egyensúly módosítása (2D lejátszás közben). Vagy Fényerősség állítása 3D lejátszás közben. A sötét és a világos területek közötti különbség mértékének módosítása. (2D lejátszás közben) 0 ~ 100 (3D lejátszás közben) OFF (KI) ~ MAX 0 ~ Navigálás a főmenüben

39 Elem Funkció Tartomány Élesség Black equalizer A megjelenő képeken látható élek tisztaságának és láthatóságának módosítása. Kiemeli a sötét árnyalatokat a fényerő növelésével, a világos területek módosítása nélkül. 1 ~ 10 0 ~ 20 Ha a kép túl világos vagy alig tartalmaz sötét részeket, a Black equalizer értékének módosítása nem fog sokat változtatni a képen. Gamma Beállítja a tónus fényerejét. Az alapérték a 3 (Windows esetében ez a szabványos érték). Színhőmérséklet Normál Kékes Vöröses Felh. Mód Lehetővé teszi a videók és az állóképek természetes színekkel való megtekintését. Ez a gyári alapértelmezett színbeállítás. Hűvös árnyalatúvá teszi a képet; gyárilag a PC-iparban elfogadott fehér színre van beállítva. Meleg árnyalatúvá teszi a képet; gyárilag az újságnyomtatásban elfogadott fehér színre van beállítva. Az elsődleges színek, vagyis a piros, a zöld és a kék mennyiségének módosításával megváltoztatható a kép színárnyalata. Lépjen a következő R (vörös), G (zöld) vagy B (kék) menükbe a beállítások módosításához. Egy vagy több szín mennyiségét csökkentve mérsékelhető azok a kép színárnyalatára gyakorolt hatása. Ha például csökkenti a kék szín mennyiségét, akkor a kép fokozatosan sárgás árnyalatot vesz fel. Ha a zöld szín mennyiségét csökkenti, a kép bíborvörös árnyalatúvá változik. Gamma 1 Gamma 2 Gamma 3 Gamma 4 Gamma 5 R (0~100) G (0~100) B (0~100) Színárnyalat A színek érzékelhető erősségének állítása. 0 ~ 100 Telítettség A színek tisztaságának módosítása. 0 ~ 100 Színek alaphely. Visszaállítja az egyéni színbeállításokat a gyári alapértékekre. IGEN NEM AMA Javítja az LCD kijelzőnek a szürke szín árnyalatai között tapasztalható válaszidejét. BE KI Navigálás a főmenüben 39

40 Elem Funkció Tartomány Gyors mód Kiigazítja a képfeldolgozást, így eliminálja a bemeneti késést. Játékok játszása közben valós-idejű élményben lehet része. BE KI Ha a forrás váltósoros videó, a képminőség optimalizálása érdekében kapcsolja ki a Gyors mód-ot. A monitoron a Rendszer és az Info. pont alatt ellenőrizze a videóforrás felbontását. 40 Navigálás a főmenüben

41 Kép speciális menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. Mode: FPS1 Display Picture Picture Advanced Save Settings Audio System Picture Mode Senseye Demo Dynamic Contrast Over-scan Display Mode Smart Scaling Color Format HDMI RGB PC Range Standard Movie Photo srgb Eco FPS1 FPS2 RTS 1. Válassza a Menü lehetőséget a gyorsbillentyűk közül. 2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Kép speciális lehetőséget. 3. Válassza a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem kiválasztásához. 4. Használja a(z) vagy a(z) gombot, hogy módosításokat végezzen, vagy használja a(z) gombot a kiválasztáshoz. 5. Ha szeretne visszatérni az előző menübe, válassza a(z) gombot. 6. A menüből való kilépéshez válassza a(z) gombot. Elem Funkció Tartomány Képmód A képernyőn látható kép típusának leginkább megfelelő képmód kiválasztása. Az alapértelmezett beállítás: FPS1. Változtassa meg a beállítást, ha szeretné. Normál Film Fotó Alapszintű számítógépes alkalmazásokhoz. Videók megtekintéséhez. Állóképek megtekintéséhez. Navigálás a főmenüben 41

42 Elem Funkció Tartomány srgb Takarékos FPS1 FPS2 Valódi stratégia Játékos1 Játékos2 Játékos3 Jobb színmegfeleltetést tesz lehetővé a perifériákon, például a nyomtatókon, a digitális fényképezőgépeken stb. Használatakor a kép csökkentett fényerővel jelenik meg, így a készülék kevesebb elektromos energiát fogyaszt. FPS (Lövöldözős játék) játékok játszásához. RTS (Valódi stratégia) játékok játszásához. Egyéni megjelenítési beállítások alkalmazása. Ha szeretne többet megtudni egy játék mód beállításáról, olvassa el a következő részt: A saját játék mód beállításaa 33. oldalon. Senseye demó Dynamic Contrast Overscan A képernyő előnézetének megjelenítése a Képmód menüben kiválasztott módban. A funkció két részre osztja a képernyőt; a bal ablakban az alap mód szerinti, míg a jobb ablakban a kiválasztott mód szerinti előkép látható. A funkció képes a bemeneti jel jellemzőinek automatikus felismerésére, majd ennek alapján az optimális kontraszt beállítására. A bemeneti kép kismértékű nagyítása. A funkció segítségével szükség esetén elrejthető a kép szélén megjelenő zaj. BE KI 0 ~ 5 BE KI Kijelző mód Csak akkor elérhető, ha a jelforrás HDMI, DP vagy D-Sub (Komponensből konvertált VGA) forrású. A funkció segítségével a 16:9-estől eltérő képarányú kép is megjeleníthető geometriai torzítás nélkül. A Kijelző mód menüben elérhető elemek a bemeneti jelforrástól függően változnak. A kiválasztott Képmód-tól függően más Kijelző mód opció van előre beállítva. Változtassa meg a beállítást, ha szeretné. Teljes A bemeneti kép méretezése úgy, hogy kitöltse a képernyőt. Ideális a 16:9-es képarányú képek megjelenítéséhez. 42 Navigálás a főmenüben

43 Elem Funkció Tartomány Képarány A bemeneti kép megjelenítése geometriai torzítás nélkül, a képernyőt a lehető legnagyobb mértékben kitöltve. 1:1 A bemeneti kép megjelenítése a natív felbontással, méretezés nélkül. 17" (4:3) 19" (4:3) 19" széles (16:10) 21,5" (16:9) 22" széles (16:10) 23" széles (16:9) Úgy jeleníti meg a bemenő képet, mint egy 17" monitoron, 4:3 képarányban. Úgy jeleníti meg a bemenő képet, mint egy 19" monitoron, 4:3 képarányban. Úgy jeleníti meg a bemenő képet, mint egy 19" széles monitoron, 16:10 képarányban. Úgy jeleníti meg a bemenő képet, mint egy 21,5" monitoron, 16:9 képarányban. Úgy jeleníti meg a bemenő képet, mint egy 22" széles monitoron, 16:10 képarányban. Úgy jeleníti meg a bemenő képet, mint egy 23" széles monitoron, 16:9 képarányban. Intell.méretezés A kijelző méretét úgy állítja be, hogy Önnek a legjobban megfeleljen. 0 ~ 100 Ha a Kijelző mód 17", 19" széles vagy 21,5", az utolsó 2 méretezési beállítás (ha a jelforrások felbontása eltérő) mentésre kerül a gyorsabb elérhetőség érdekében. Színformátum Ha a Kijelző mód 1:1 (és a bemeneti forrás felbontása alacsonyabb, mint 1920 x 1080), a legutóbbi 5 átméretezési beállítás (a bemeneti forrás különböző felbontásaiban) kerül elmentésre gyors hozzáférés céljára. A színábrázolást (RGB vagy YUV) határozza meg a jelforrástól függően. Ha a monitoron helytelenül jelennek meg a színek, akkor lehetséges, hogy kézzel kell beállítani a Színformátum-ot. Ha a bemeneti jelforrás HDMI vagy DP, színformátum nem választható. Azaz, a Színformátum automatikusan beállításra került a bemeneti jelforrástól függően. RGB Számítógépről kapott D-Sub (VGA) bemeneti forrás esetén. DVI bemeneti forrás esetén. Navigálás a főmenüben 43

44 Elem Funkció Tartomány YUV Videoeszközről kapott D-Sub (komponensről konvertált VGA) bemeneti jelforrás esetén. HDMI RGB PC tart. Intelligens fókusz A színtartományok meghatározására szolgál. Válassza a csatlakoztatott HDMI-eszköz RGB-tartományának megfelelő beállítást. Ezzel a funkcióval lehetőség van egy bizonyos tartalomra, pl. egy YouTube videóra vagy egy ablakos módban lévő játékra fókuszálni a terület kiemelésével. RGB (0 ~ 255) RGB (16 ~ 235) Méret A kiemelt terület méretét határozza meg. Kicsi Nagy KI V. pozíció A kiemelt terület vízszintes pozícióját állítja. F. pozíció A kiemelt terület függőleges pozícióját állítja. 0 ~ ~ 100 Méretezés Átméretezi a kiemelt területet. 0 ~ Navigálás a főmenüben

45 Beállításmentés menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A nem elérhető beállítások szürkén jelennek meg a menüben. A nem elérhető gombok inaktiválódnak, és a megfelelő OSD ikonok eltűnnek. Mode: RTS Display Picture Picture Advanced Gamer 1 Gamer 2 Gamer 3 Save Settings Audio System 1. Válassza a Menü lehetőséget a gyorsbillentyűk közül. 2. Használja a(z) vagy a(z) gombot, hogy kiválassza a Beállításmentés lehetőséget. 3. Válassza a(z) lehetőséget, hogy belépjen az almenübe, majd használja a(z) vagy a(z) gombot egy menüelem kiválasztásához. 4. Használja a(z) gombot a kiválasztáshoz. 5. Ha szeretne visszatérni az előző menübe, válassza a(z) gombot. 6. A menüből való kilépéshez válassza a(z) gombot. Elem Funkció Tartomány Játékos 1 Játékos 2 Játékos 3 Menti az egyéni kijelzőbeállításokat. Ld.: A saját játék mód beállításaa 33. oldalon ha többet szeretne megtudni a játék mód alkalmazásáról. - Navigálás a főmenüben 45
