LCD monitor Felhasználói kézikönyv BL2201PT BL2400PT

Átírás

1 LCD monitor Felhasználói kézikönyv BL2201PT BL2400PT Üdvözöljük

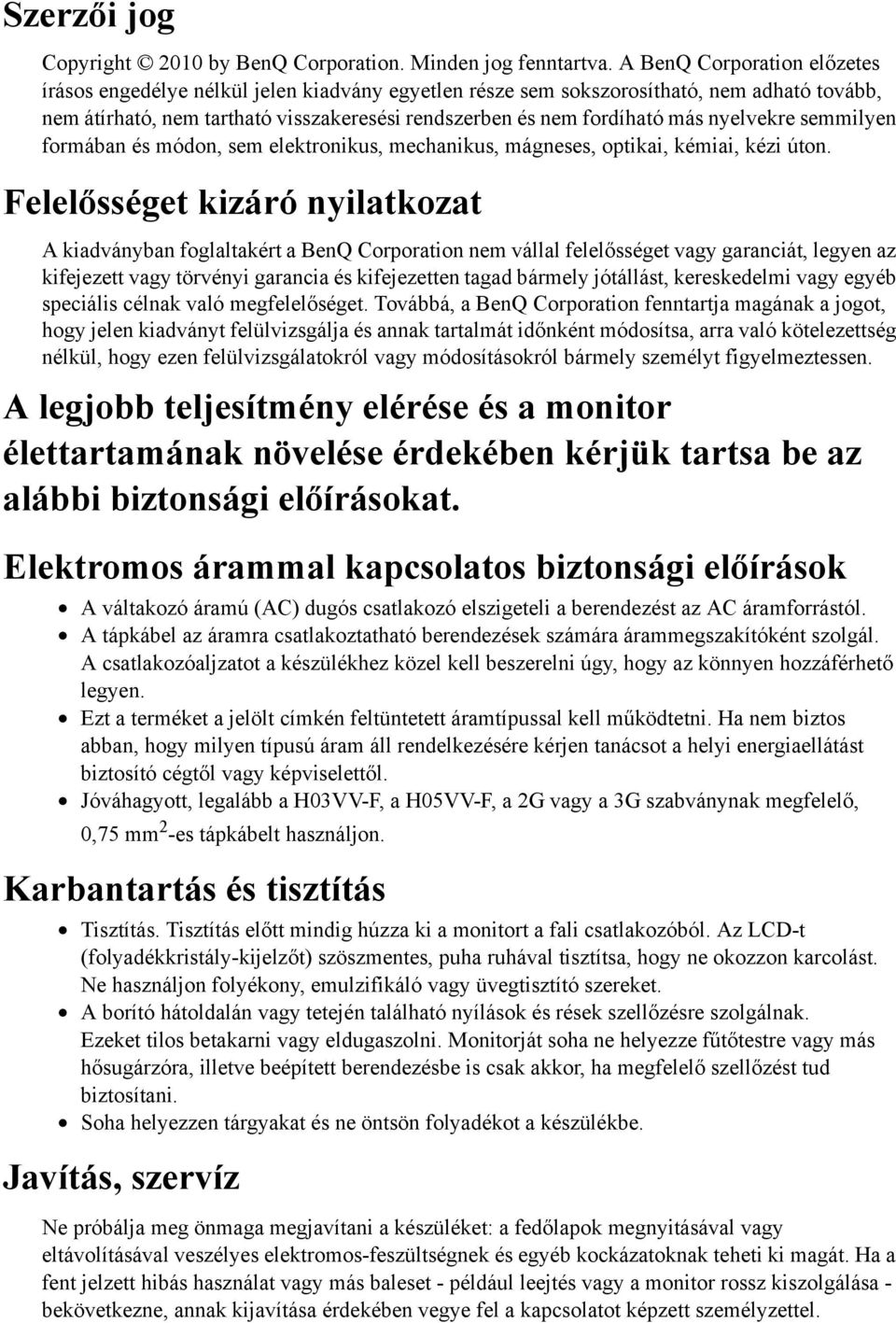

2 Szerzői jog Copyright 2010 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem fordíható más nyelvekre semmilyen formában és módon, sem elektronikus, mechanikus, mágneses, optikai, kémiai, kézi úton. Felelősséget kizáró nyilatkozat A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítsa, arra való kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen. A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük tartsa be az alábbi biztonsági előírásokat. Elektromos árammal kapcsolatos biztonsági előírások A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól. A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál. A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen. Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban, hogy milyen típusú áram áll rendelkezésére kérjen tanácsot a helyi energiaellátást biztosító cégtől vagy képviselettől. Jóváhagyott, legalább a H03VV-F, a H05VV-F, a 2G vagy a 3G szabványnak megfelelő, 0,75 mm 2 -es tápkábelt használjon. Karbantartás és tisztítás Tisztítás. Tisztítás előtt mindig húzza ki a monitort a fali csatlakozóból. Az LCD-t (folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket. A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani. Soha helyezzen tárgyakat és ne öntsön folyadékot a készülékbe. Javítás, szervíz Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz kiszolgálása - bekövetkezne, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel.

3 Tartalomjegyzék Szerzői jog... 2 Felelősséget kizáró nyilatkozat... 2 Kezdeti lépések... 4 A monitor megismerése... 6 Elölnézet... 6 Hátulnézet... 6 A monitor hardverjének telepítése... 7 A monitorállvány magasságának beállítása A monitor forgatása A dőlésszög beállítása...13 A monitortalp leszerelése A monitor szerelőkészletének használata Hozza ki a legtöbbet BenQ monitorjából A monitor telepítése új számítógépre A monitor telepítése már használatban levő számítógépre Telepítés Windows 7 operációs rendszerre Telepítés Windows Vista operációs rendszerre Telepítés Windows XP operációs rendszerre Képoptimalizálás A monitor beállítása A kezelőpanel...22 Gyorsgombos mód Főmenü mód Hibaelhárítás Gyakori kérdések További segítségnyújtás... 44

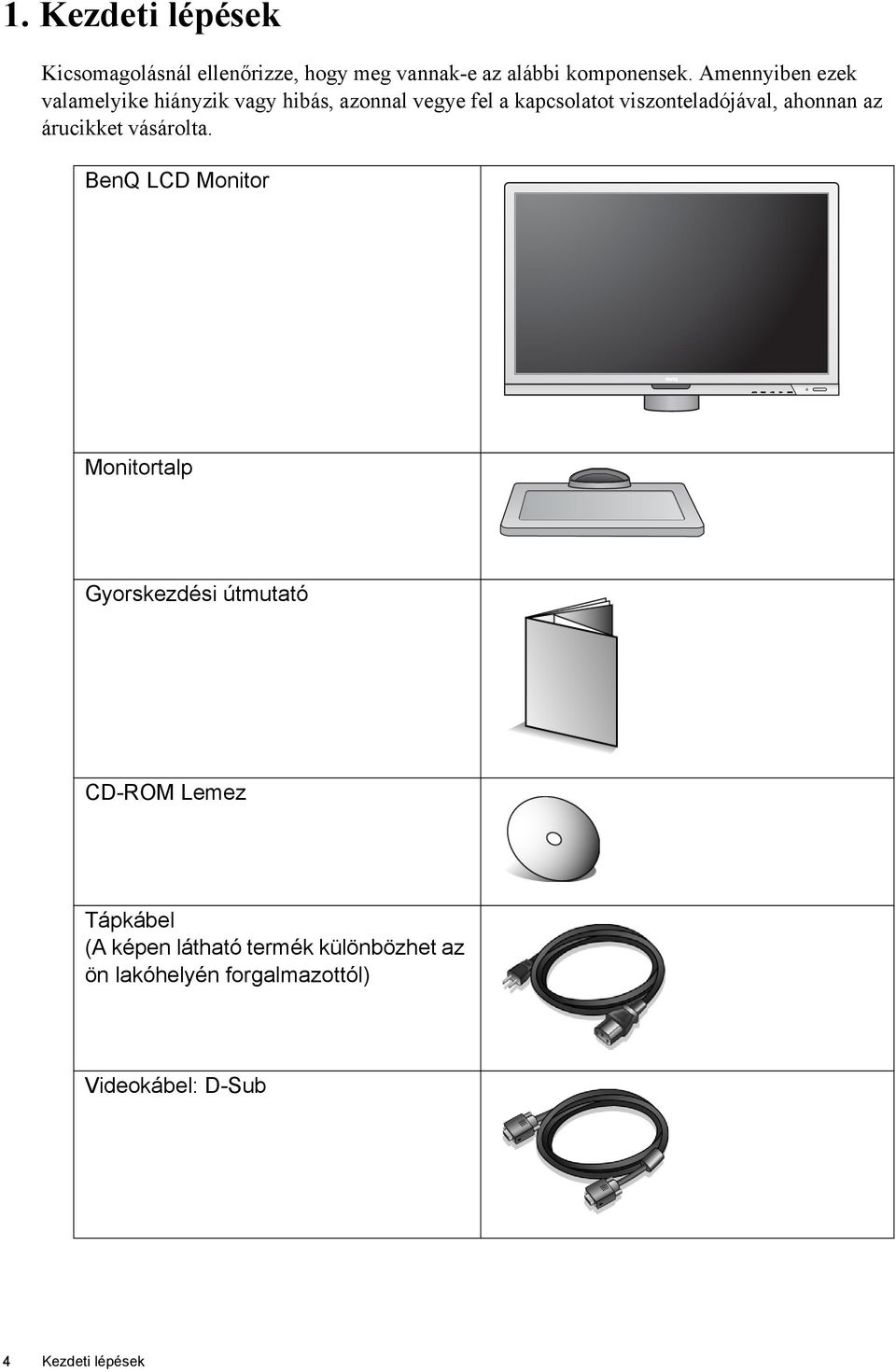

4 1. Kezdeti lépések Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az árucikket vásárolta. BenQ LCD Monitor Monitortalp Gyorskezdési útmutató CD-ROM Lemez Tápkábel (A képen látható termék különbözhet az ön lakóhelyén forgalmazottól) Videokábel: D-Sub 4 Kezdeti lépések

5 Videokábel: DVI-D (Opcionális tartozék a DVI-bemenettel ellátott típusokhoz, külön vásárolható meg) Hangkábel Videokábel: DP (Opcionális tartozék a DP-bemenettel ellátott típusokhoz, külön vásárolható meg) Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még szüksége lesz rájuk a monitor szállításához. A formázott habszivacs szállítás közben kiváló védelmet nyújt a monitornak. Kezdeti lépések 5

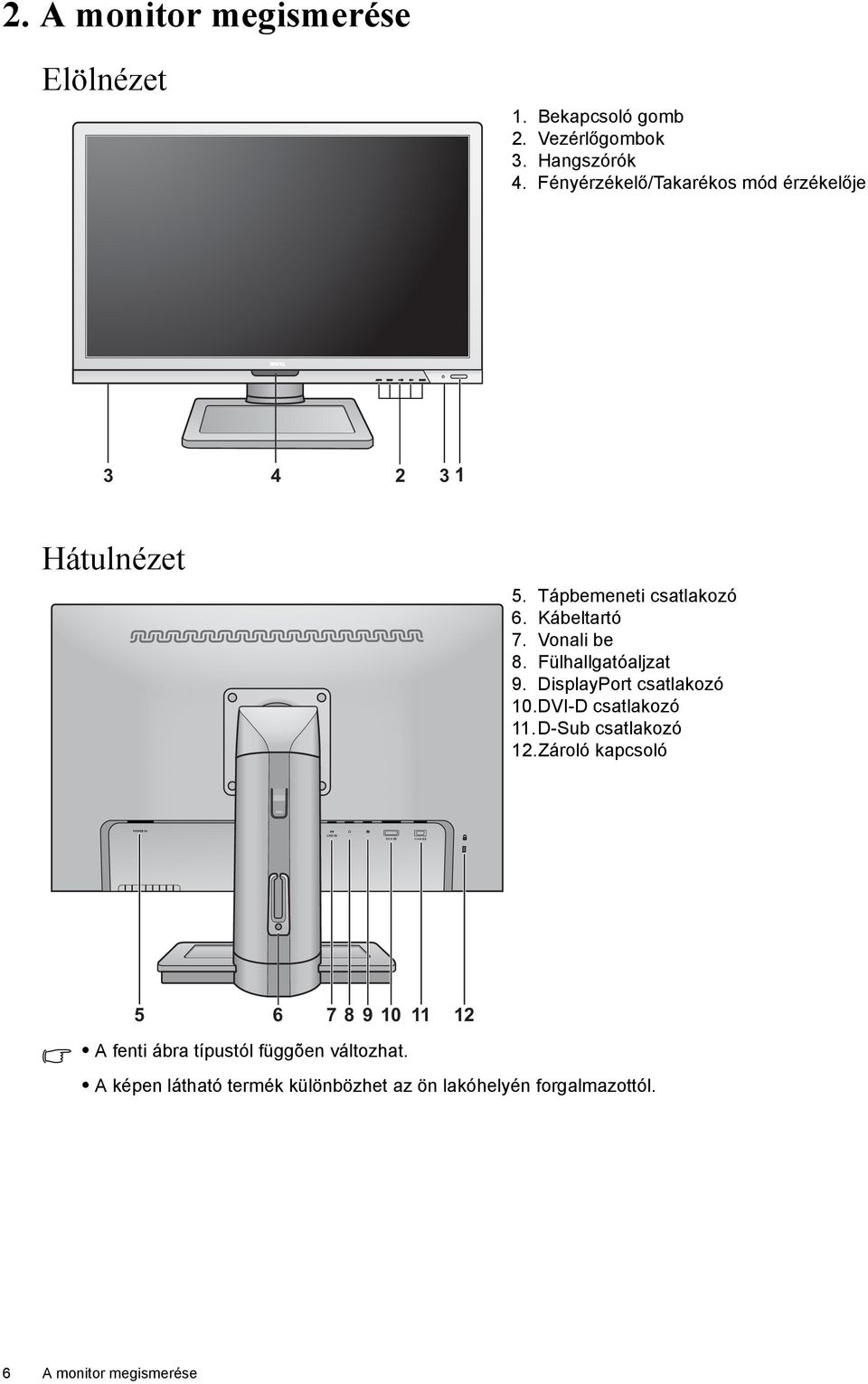

6 2. A monitor megismerése Elölnézet 1. Bekapcsoló gomb 2. Vezérlőgombok 3. Hangszórók 4. Fényérzékelő/Takarékos mód érzékelője Hátulnézet 5. Tápbemeneti csatlakozó 6. Kábeltartó 7. Vonali be 8. Fülhallgatóaljzat 9. DisplayPort csatlakozó 10.DVI-D csatlakozó 11.D-Sub csatlakozó 12.Zároló kapcsoló A fenti ábra típustól függõen változhat. A képen látható termék különbözhet az ön lakóhelyén forgalmazottól. 6 A monitor megismerése

7 3. A monitor hardverjének telepítése Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni. Addig ne dugja be a tápkábelt, és ne kapcsolja be a monitort, ameddig nincs erre a leírásban határozott utasítás. 1. Szerelje fel az alaplemezt. Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei. A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot. Fektesse a képernyővel lefelé egy egyenes, alápárnázott felületre. Meg kell tartani a monitort az asztalon, hogy ne mozogjon, és felfelé le kell húzni róla a monitortalp tartókarját. Illessze a monitortalp mélyedésébe a monitortalp tartókarjának a végét, majd nyomja őket össze. Az ábrán látható módon húzza meg a talpon található szárnyascsavart. Óvatosan széthúzva ellenőrizze, hogy tényleg összekapcsolódtak-e. Ha ez megvan, óvatosan emelje meg a monitort, fordítsa meg, és tegye álló helyzetben egy vízszintes, sima felületre. Húzza ki az állványt végállási helyzetbe. És az ábrán látható módon forgassa el a monitor 90 fokkal óra járásával ellenkező irányba. A monitor hardverjének telepítése 7

8 Szüksége lehet a monitorállvány magasságának beállítására. További információ A monitorállvány magasságának beállítása a 11. oldalon található. Úgy kell elhelyezni a monitort és beállítani a dőlésszöget, hogy a legkevesebb legyen a zavaró fényvisszaverődés. -5 O ~ +20 O 2. Csatlakoztassa a számítógép videokábelét. Ugyanazzal a számítógéppel ne használjon egyszerre DVI-D és D-Sub kábelt is. Az egyetlen eset, amikor mindkét kábel használata megengedett az, ha két különböző számítógéphez csatlakoznak, amelyek megfelelő videorendszerrel rendelkeznek. (A csak analóg bemenettel ellátott típusokon nem érhető el) Válasszon A D-Sub kábel csatlakoztatása Csatlakoztassa a D-Sub kábelt (a vasmagos szűrő nélküli végét) a monitor videoaljzatához. A kábel másik végét (a vasmagos szűrővel ellátottat) csatlakoztassa a számítógép videoaljzatához. Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükről. A DVI-D kábel csatlakoztatása Csatlakoztassa a DVI-D kábelt (a vasmagos szűrő nélküli végét) a monitor videoaljzatához. A kábel másik végét (a vasmagos szűrővel ellátottat) csatlakoztassa a számítógép videoaljzatához. Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükről. Vagy 8 A monitor hardverjének telepítése

9 A DP kábel csatlakoztatása Csatlakoztassa a DP kábelt a monitor videoaljzatához. A kábel másik végét csatlakoztassa a számítógép videoaljzatához. Vagy A DVI-D formátum közvetlen digitális csatlakozást teremt a forrás videó és az LCD monitorok vagy projektorok között. A digitális videó jelek sokkal kiválóbb képminőséget hoznak létre mint az analóg videójelek. A csomagban található videokábel és a jobb oldali ábrán látható aljzatok kialakítása a készülék típusától függően változhat. 3. Csatlakoztassa a hangkábelt. Csatlakoztassa a hangkábelt a monitor hátoldalán található aljzatba (Vonali bemenet) és a számítógép hangkimeneti csatlakozójához. A Line In jack bemenet mellett a monitorfelhallgató jack aljzatához fejhallgatót is csatlakoztathat. 4. Csatlakoztassa a monitorhoz a tápkábelt. A tápkábel másik végét dugja a monitor hátulján lévő "POWER IN" foglalatba. A tápkábel másik végét egyelőre még ne dugja be a konnektorba. 5. Vezesse el a kábeleket a kábeltartón keresztül. A monitor hardverjének telepítése 9

10 6. Csatlakoztassa a tápkábelt az elektromos hálózatba. Dugja a tápkábel másik végét egy működő konnektorba. A képen látható termék különbözhet az ön lakóhelyén forgalmazottól. A készülék jobb oldalán található bekapcsoló gombbal kapcsolja be a monitort. Kapcsolja be a számítógépet is, és a 4: fejezet Hozza ki a legtöbbet BenQ monitorjából a 15. oldalon utasításait követve telepítse a monitorhoz a szoftvert. 10 A monitor hardverjének telepítése

11 A monitorállvány magasságának beállítása Ha le szeretné engedni a monitorállványt, a monitor jobb és bal oldalának tartása közben húzza lefelé a monitort. Ne helyezze kezét a monitorállvány hátsó részének közelébe, mivel a leereszkedő állvány sérüléseket okozhat. A művelet elvégzése közben a gyermekeket tartsa távol a monitortól. A monitorállvány magasabbra állításához tartsa lenyomva az állványon a magasság kioldó alsó részét, eközben tartsa a monitor alját. És emelje fel együttesen az állványt és a monitort a kívánt magasságúra. Magasság kioldó Ha a következő művelet folyamán a magasság kioldó nem nyomható le, a bemutatott módon nyomja el egyszer a monitor tetejét, mielőtt folytatja a műveletet. A monitor hardverjének telepítése 11

12 A monitor forgatása 1. A képernyő elforgatása. A monitor portré-nézeti helyzetbe forgatása előtt a képernyőt 90 fokkal el kell forgatni. Számítógépén lépjen be a Start és Vezérlőpult menübe, válassza ki a grafikus feldolgozóegység (GPU) tulajdonságait, vagy vezérlését. Válassza ki a képernyő 90 fokos elforgatását, majd a beállítások elvégzéséhez kövesse a képernyőn megjelenő útmutatásokat. A GPU nevének megtalálásához tájékozódjon számítógépe termékleírásából. A GPU beállításainak részleteit a GPU gyártójának ügyfélszolgálatától tudhatja meg. 2. Teljesen emelje fel a monitort, majd döntse meg. A tartókar kihúzásával finoman emelje fel a kijelzőt teljes magasságába. Ezt követően döntse meg a monitort. A monitor fekvőből álló módba állításához függőlegesen ki kell húznia a tartókart. 3. Az ábrán látható módon forgassa el 90 fokkal, az óramutató járásával megegyező irányba a monitort. Ha szeretné elkerülni, hogy az LCD kijelző sarka forgatáskor beleütközzön a talpba, akkor döntse hátra a monitort, mielőtt forgatni kezdené. Győződjön meg róla, hogy ne legyen akadály a monitor körül és legyen elég hely a kábeleknek. A forgatás után elképzelhető hogy a kábelrögzítőkkel újra el kell rendeznie a kábeleket. 4. Döntse a kívánt szögbe a monitort. 12 A monitor hardverjének telepítése

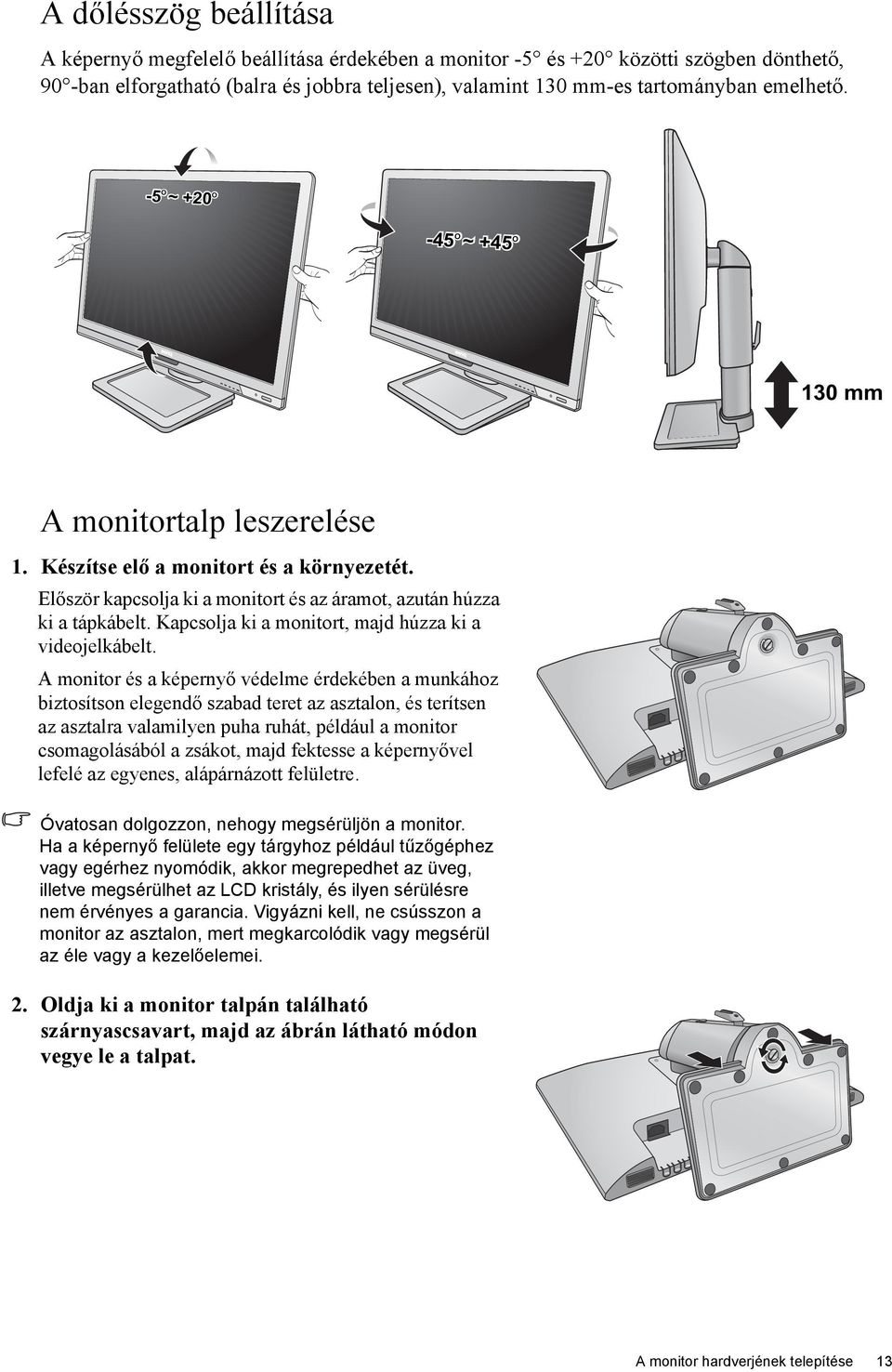

13 A dőlésszög beállítása A képernyő megfelelő beállítása érdekében a monitor -5 és +20 közötti szögben dönthető, 90 -ban elforgatható (balra és jobbra teljesen), valamint 130 mm-es tartományban emelhető. -5 O ~ +20 O -45 O ~ +45 O 130 mm A monitortalp leszerelése 1. Készítse elő a monitort és a környezetét. Először kapcsolja ki a monitort és az áramot, azután húzza ki a tápkábelt. Kapcsolja ki a monitort, majd húzza ki a videojelkábelt. A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot, majd fektesse a képernyővel lefelé az egyenes, alápárnázott felületre. Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei. 2. Oldja ki a monitor talpán található szárnyascsavart, majd az ábrán látható módon vegye le a talpat. A monitor hardverjének telepítése 13

14 A monitor szerelőkészletének használata Az LCD monitor hátoldala a VESA szabványnak megfelelő, 100 mm-es kiosztású rögzítőfelülettel rendelkezik, amely lehetővé teszi a monitor fali tartókarra szerelését. Kérjük olvassa el figyelmesen a biztonsági előírásokat a monitor szerelőkészletének telepítése előtt! Biztonsági előírások: Sima felületű falra telepítse a monitort és a felszerelő készletet. Győződjön meg róla, hogy a fal anyaga elég stabil ahhoz, hogy megtartsa a monitor súlyát. Kapcsolja ki a monitort és az áramellátást, mielőtt lehúzná a kábeleket az LCD monitorról. 1. Távolítsa el a monitor talpát. Képernyővel lefelé fektesse a monitort valamilyen puha és tiszta felületre. A monitortalp leszerelése a 13. oldalon című részben szereplő útmutatást követve távolítsa el a monitor talpát. 2. Távolítsa el a monitor tartókarját. Csillag csavarhúzó segítségével oldja ki a monitor tartókarját a monitorhoz rögzítő csavarokat. Lehetőleg mágneses csavarhúzót használjon, így elkerülheti a csavarok elveszítését. Ez után húzza le a tartókart a monitorról. Ha a későbbiek során a monitort a talpára állítva is használni szeretné még, akkor tegye valamilyen biztos helyre a tartókart, a talpat és a csavarokat. 3. A fali tartókar kézikönyvében található útmutatást követve fejezze be a szerelést. 14 A monitor hardverjének telepítése

15 4. Hozza ki a legtöbbet BenQ monitorjából Ahhoz, hogy a legtöbbet hozhassa ki az új BenQ színes LCD síkképernyős monitorból, telepítenie kell a BenQ LCD monitor illesztőszoftverét. Ez a BenQ LCD monitor CD-ROM lemezén található. A BenQ LCD monitor telepítési körülményei meghatározzák, hogy milyen folyamatot kell követni a BenQ LCD monitor illesztőszoftverének sikeres telepítéséhez. Ezek a körülmények a használt Microsoft Windows verziótól függnek, valamint attól, hogy a monitort és a szoftvert új számítógépre telepíti-e (monitorillesztő-szoftver hiányában), vagy ha egy létező telepítést frissít (amely már rendelkezik monitorillesztő-szoftverrel) új monitorral. Azonban mindkét esetben, a számítógép újbóli bekapcsolásakor (miután a monitort csatlakoztatta a számítógéphez) a Windows automatikusan felismeri az új (vagy különböző) hardvert, és elindítja a Új hardver keresése varázslót. Kövesse a varázsló utasításait mindaddig, amíg az a monitor típusának kiválasztását nem kéri. Ezen a ponton kattintson a Saját lemez gombra, helyezze be a BenQ LCD monitor CD-ROM lemezét, és válassza ki a monitor típusát. További információ az automatikus (új) és a frissítési (meglévő) telepítésről: A monitor telepítése új számítógépre a 16. oldalon. A monitor telepítése már használatban levő számítógépre a 17. oldalon. Ha a Windows rendszerbe történő bejelentkezéshez felhasználói név és jelszó szükséges, akkor a monitor illesztőszoftverének telepítéséhez adminisztrátorként (Administrator) vagy az adminisztrátor csoport (Administrator Group) tagjaként kell bejelentkeznie. Továbbá, ha a számítógép biztonsági hozzáférési követelményekkel rendelkező hálózathoz csatlakozik, a hálózati irányelvek megakadályozhatják a szoftver telepítését a számítógépre. A megvásárolt modell nevének ellenőrzéséhez tekintse meg a monitor hátulsó részén lévő adattáblát. Hozza ki a legtöbbet BenQ monitorjából 15

16 A monitor telepítése új számítógépre Az utasítások segítséget nyújtanak a BenQ LCD monitor illesztőszoftverének kiválasztásával és telepítésével kapcsolatban olyan új gép esetén, amelyre még soha nem volt monitorillesztő telepítve. Az utasítások csak olyan számítógép esetén érvényesek, amelyet még soha nem használtak, és amely esetén a BenQ LCD monitor az első csatlakoztatni kívánt monitor. Ha a BenQ LCD monitort egy olyan számítógéphez kívánja csatlakoztatni, amelyhez korábban már volt csatlakoztatva monitor (telepített monitorillesztő-szoftverrel együtt), akkor ne kövesse ezeket az utasításokat. Ehelyett kövesse a monitor frissítésével kapcsolatos utasításokat. 1. Kövesse az utasításokat itt: A monitor hardverjének telepítése a 7. oldalon. Amint a Windows elindul, automatikusan megtalálja az új monitort és elindul a Új hardver keresése varázslő. Kövesse az utasításokat, amíg meg nem jelenik az Hardvereszköz-illesztők telepítése felirat. 2. Helyezze a BenQ LCD monitor CD-ROM lemezét a számítógép CD-meghajtójába. 3. Válassza a Keressen a hardver számára megfelelő illesztőprogramot lehetőséget, majd kattintson a Következő gombra. 4. Jelölje be a CD-ROM meghajtók lehetőséget (törölje az összes többit), majd kattintson a Következő gombra. 5. Ellenőrizze, hogy a varázsló helyes nevet választott-e ki a monitorhoz, majd kattintson a Következő gombra. 6. Kattintson a Befejezés gombra. 7. Indítsa újra a számítógépet. A megvásárolt modellhez alkalmas illesztőprogramról a következő táblázatból tájékozódhat. Illesztőprogram-fájlok BL2201 BL2400 Alkalmas modellek BL2201, BL2201PT, BL2201M BL2400PT 16 Hozza ki a legtöbbet BenQ monitorjából

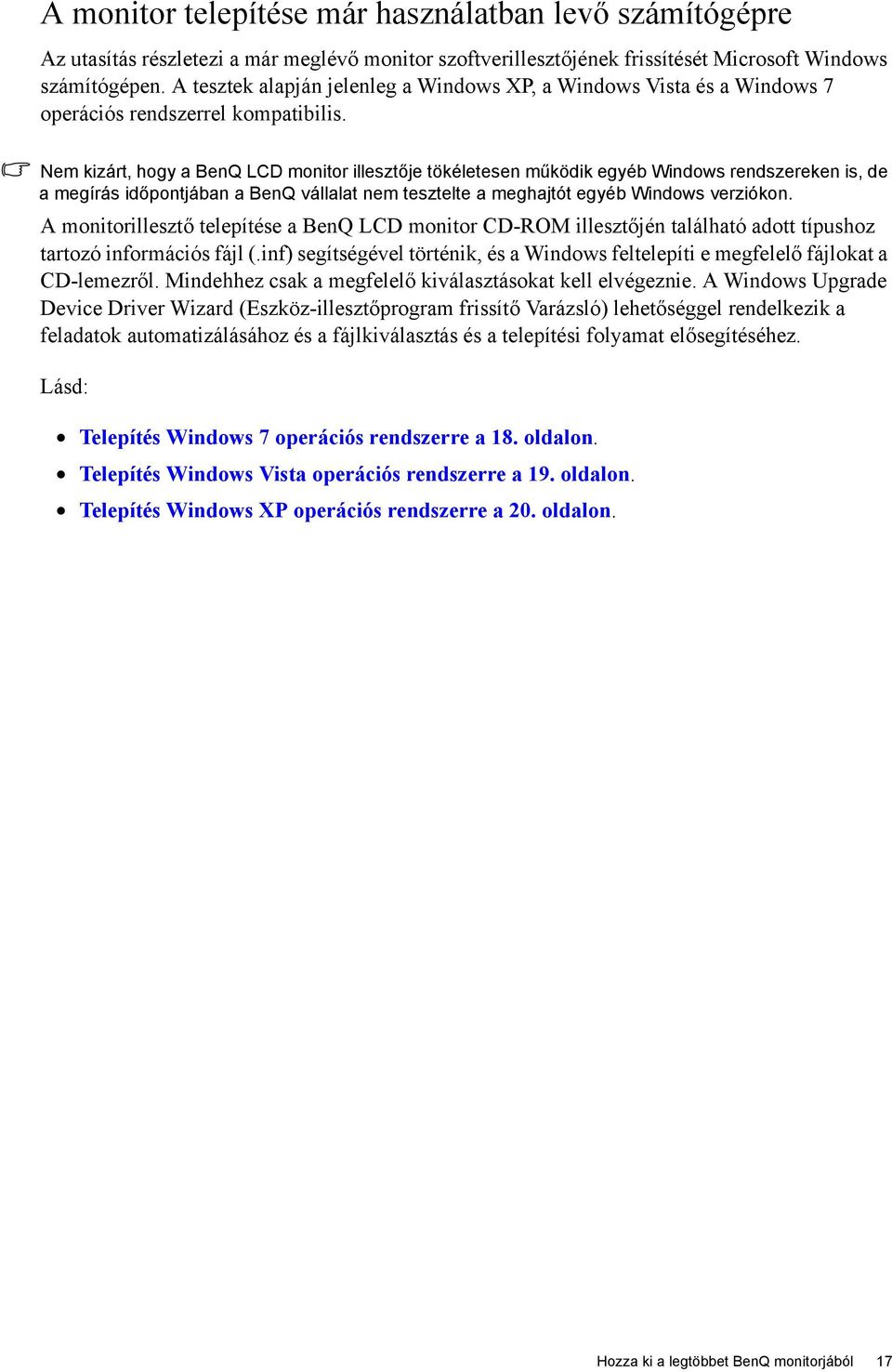

17 A monitor telepítése már használatban levő számítógépre Az utasítás részletezi a már meglévő monitor szoftverillesztőjének frissítését Microsoft Windows számítógépen. A tesztek alapján jelenleg a Windows XP, a Windows Vista és a Windows 7 operációs rendszerrel kompatibilis. Nem kizárt, hogy a BenQ LCD monitor illesztője tökéletesen működik egyéb Windows rendszereken is, de a megírás időpontjában a BenQ vállalat nem tesztelte a meghajtót egyéb Windows verziókon. A monitorillesztő telepítése a BenQ LCD monitor CD-ROM illesztőjén található adott típushoz tartozó információs fájl (.inf) segítségével történik, és a Windows feltelepíti e megfelelő fájlokat a CD-lemezről. Mindehhez csak a megfelelő kiválasztásokat kell elvégeznie. A Windows Upgrade Device Driver Wizard (Eszköz-illesztőprogram frissítő Varázsló) lehetőséggel rendelkezik a feladatok automatizálásához és a fájlkiválasztás és a telepítési folyamat elősegítéséhez. Lásd: Telepítés Windows 7 operációs rendszerre a 18. oldalon. Telepítés Windows Vista operációs rendszerre a 19. oldalon. Telepítés Windows XP operációs rendszerre a 20. oldalon. Hozza ki a legtöbbet BenQ monitorjából 17

18 Telepítés Windows 7 operációs rendszerre 1. Nyissa meg a Megjelenítés tulajdonságai menüt. Kattintson a Start gombra, majd a Vezérlõpult, a Hardver és hang és az Eszközök és nyomtatók elemre, végül kattintson az egér jobb gombjával a monitor nevére a menüben. Alternatív lehetőségként kattintson az egér jobb gombjával az asztalra, kattintson a Testreszabás, a Képernyõ, az Eszközök és nyomtatók elemre, majd kattintson az egér jobb gombjával a monitor nevére a menüben. 2. Kattintson a Hardver fülre. 3. Kattintson az Általános PnP monitor elemre, majd a Tulajdonságok gombra. 4. Kattintson a Illesztprogram fülre, majd az Illesztprogram frissítése gombra. 5. Helyezze be a BenQ LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 6. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 7. Kattintson a Tallózás gombra, és nyissa meg a következő könyvtárat: d:\benq_lcd\driver\ (ahol a d: a CD-ROM-meghajtó meghajtóbetűjele). A CD-meghajtó betűjele eltérhet a fenti példában bemutatott betűtől, a rendszertől függően lehet D: vagy E: vagy F: stb. 8. Az illesztőprogramok listájáról válassza ki a monitornak megfelelő mappa nevet, majd kattintson a Következõ gombra. A művelettel átmásolja és telepíti a monitor illesztőprogramjának fájljait a számítógépre. 9. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. 18 Hozza ki a legtöbbet BenQ monitorjából

19 Telepítés Windows Vista operációs rendszerre 1. Indítsa el a Képernybeállítások segédprogramot. Kattintson az egér jobb gombjával az asztalra, majd válassza az elugró menü Testreszabás parancsát. A Megjelenés és hangok testreszabása ablakban válassza a Képernybeállítások elemet. Megjelenik a Képernybeállítások ablak. 2. Kattintson az Speciális beállítások gombra. Megjelenik a Általános PnP monitor tulajdonságai ablak. 3. Kattintson a Monitor fülre, majd a Tulajdonságok gombra. 4. A megjelen Felhasználói fiók ablakban kattintson a Folytatás elemre. 5. Kattintson a Illesztprogram fülre, majd az Illesztprogram frissítése gombra. 6. Helyezze be a BenQ LCD monitor CD-ROM-lemezét a számítógép CD-meghajtójába. 7. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 8. Kattintson a Tallózás gombra, és nyissa meg a következő könyvtárat: d:\benq_lcd\driver\ (ahol a d: a CD-ROM-meghajtó meghajtóbetűjele). A CD-meghajtó betűjele eltérhet a fenti példában bemutatott betűtől, a rendszertől függően lehet D: vagy E: vagy F: stb. 9. Az illesztőprogramok listájáról válassza ki a monitornak megfelelő mappa nevet, majd kattintson a Következő gombra. A művelettel átmásolja és telepíti a monitor illesztőprogramjának fájljait a számítógépre. 10. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. Hozza ki a legtöbbet BenQ monitorjából 19

20 Telepítés Windows XP operációs rendszerre 1. Nyissa meg a Megjelenítés tulajdonságai menüt. A Megjelenítés tulajdonságai menüt a legkönnyebben a Windows asztalról érheti el. Kattintson a jobb egérgombbal, és válassza a Tulajdonságok lehetőséget a felbukkanó menüben. Alternatívaként a Windows Megjelenítés tulajdonságai lehetőséghez vezető Windows menü a Vezérlőpult helyen található. Windows XP esetén a Vezérlőpult közvetlenül a Start menü elemei között található. A megjelenített menüopciók a rendszer esetén kiválasztott megjelenítési módtól függnek. A Hagyományos nézet alatt kattintson a Start Vezérlőpult Képernyő lehetőségre. A Kategória szerinti nézetben kattintson a Start Vezérlőpult Megjelenítés és témák Képernyőfelbontás módosítása lehetőségre. Megjelenik a Megjelenítés tulajdonságai ablak. 2. Kattintson a Beállítások fülre és az Speciális gombra. Megjelenik az Speciális képernyő tulajdonságok ablak. 3. Kattintson a Monitor fülre és válassza a Plug and Play képernyő a listából. Ha a listában csak egy monitor áll rendelkezésre, a rendszer azt automatikusan kijelöli. 4. Kattintson a Tulajdonságok gombra. Megjelenik a Képernyő tulajdonságai ablak. Ha a illesztő a BenQ gyártótól származik, és a típus megegyezik az új monitor típusával, akkor a rendszeren már telepítve lettek a megfelelő illesztők, és a folyamatot nem kell tovább folytatni. Zárja be az összes tulajdonság ablakot. Viszont ha a nem a BenQ a feltüntetett gyártó, vagy ha a rendszer nem mutatja a helyes típust, a következő utasításokat kell követnie. 5. Kattintson a Illesztőprogram fülre és az Illesztőprogram frissítése gombra. Megjelenik a Eszköz-illesztőprogram frissítő Varázsló. Folytassa a varázsló utasításait és vegye figyelembe az alábbi lépéseket: 6. Helyezze a BenQ LCD monitor CD-ROM lemezét a monitorhoz csatlakoztatott számítógép CD-meghajtójába. 7. Jelölje be az Telepítsen listából vagy adott helyről (haladóknak) lehetőséget, majd kattintson a Tovább gombra. 8. Jelölje be a A legjobb illesztőprogram keresése ezekről a helyekről, és jelölje be a Cserélhető adathordozó keresése lehetőségre, majd kattintson a Tovább gombra. Várjon, amíg a varázsló megkeresi a illesztőket, majd a 6. lépésben behelyezett BenQ LCD monitor CD-lemezét. Befejezéskor a rendszer megtalálja és kiválasztja a CD-lemezen található. 9. Az illesztőprogramok listájáról válassza ki a monitornak megfelelő nevet, majd kattintson a Következő gombra. Ezzel a rendszer átmásolja és telepíti a megfelelő monitorillesztő-fájlokat a számítógépre. 10. Kattintson a Befejezés gombra. Ez bezárja a varázslót és visszatér a Képernyő tulajdonságai ablakhoz. 11. Kattintson a következőkre: Bezárás, OK és OK. Ez bezárja a Képernyő tulajdonságai ablakot. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. 20 Hozza ki a legtöbbet BenQ monitorjából

21 5. Képoptimalizálás Analóg (D-Sub) bemenet használatakor az optimális képmegjelenítés elérésének legkönnyebb módja az AUTO gomb funkció használata. A képernyő beállításainak automatikus optimalizálásához nyomja meg az AUTO gombot. Ha digitális (DVI vagy DP) kábellel digitális videokimenethez csatlakoztatja a monitort, akkor az AUTO gomb és az Auto. módosítás funkció letilt, ugyanis a monitor ilyenkor automatikusan a lehető legjobb képet jeleníti meg. Az AUTO gomb funkció használatakor ügyeljen arra, hogy a csatlakoztatott számítógép grafikus kártyája a monitor natív felbontására legyen állítva. Ha kívánja, a képernyő geometriai beállításait a geometriai menüpontok segítségével kézzel is megadhatja. Ebben az eljárásban a BenQ képernyőtesztelési segédprogrammal segít a képernyő színeinek, szürkeségi skálájának és gradient értékeinek beállításában. 1. Futtassa a CD-ROM lemezről az auto.exe tesztprogramot. Bármilyen más képet is használhat, mint például az operációs rendszer asztalát. Ennek ellenére ajánljuk, hogy az auto.exe programot használja. Az auto.exe futtatása után egy tesztkép jelenik meg. 2. Nyomja meg a monitor AUTO gombját. 3. Nyomja meg az MENU billentyűt a monitor képernyőn megjelenő beállítómenü (OSD) elindításához. 4. A vagy a gombbal válassza ki a MEGJEL pontot, majd az ENTER gombbal lépjen be a menübe. 5. Ha vízszintes zavaró hatást észlel (függönyhatás jellegű csillogás vagy függőleges vonalak), nyomja meg a vagy az gombot a Pontfrekv. kiválasztása végett, majd nyomja meg az ENTER gombot. Ezután nyomja meg a vagy gombot a monitor beállításához mindaddig, amíg a zaj el nem tűnik. 6. Ha függőleges zavaró hatást észlel, nyomja meg a vagy az gombot a Fázis kiválasztása végett, majd nyomja meg az ENTER gombot. Ezután nyomja meg a gombot a monitor beállításához mindaddig, amíg a zaj el nem tűnik. vagy Képoptimalizálás 21

22 6. A monitor beállítása A kezelőpanel AUTO: A függőleges helyzet, fázis, vízszintes helyzet illetve pixel-óra automatikus beállítása. 2. MENU gomb: Az OSD főmenü megjelenítése, visszalépés az előző menübe és kilépés az OSD menüből. 3. /Egyéni gomb: Léptetés felfelé/beállítási érték növelése. A billentyű a hozzárendelt funkciók gyorsbillentyűje. További információ Egyéni kulcs a 37. oldalon található. 4. /Kijelző mód gomb: Léptetés lefelé/beállítási érték csökkentése. A Kijelző mód gyorsgombja. 5. ENTER gomb: Belépés az almenükbe és az elemek kiválasztása. A DVI bemenettel ellátott típusoknál ez a gomb egyben a "Input" (Bemenet) gyorsgombja. 6. Power: Elektromos áram be- és kikapcsoló. OSD = On Screen Display, képernyőn megjelenő. A gyorsgombok beosztással ellátott skálát jelenítenek meg, amelynek alapján elvégezhető az adott beállítás értékének megadása. A gyorsgombok csak akkor használhatók, ha az OSD menü nincs megnyitva. A gyorsgombokhoz tartozó jelzések néhány másodperc után eltűnnek, ha egyik gombot sem nyomja meg. Lásd: Gyorsgombos mód a 23. oldalon. 22 A monitor beállítása

23 Gyorsgombos mód A monitor gombjai gyorsgombokként viselkedve a menü megjelenítése nélkül is lehetővé teszik bizonyos funkciók elérését. Egyéni kulcs Nyomja meg a(z) billentyűt, így megjelenik a billentyűvel hozzáférhető funkció. A és a gombbal módosíthatja az értéket, ha szükséges. Az alapértelmezett beállítások módosítására vonatkozó további információkhoz lásd: Egyéni kulcs a 37. oldalon. Kijelző mód gyorsgomb A gombot folyamatosan nyomva Teljes és Képarány mód között válthat. A beállítás azonnal hatályba lép. Lásd még: Kijelző mód a 31. oldalon. Bemenet gyorsgomb (A csak analóg bemenettel ellátott típusokon nem található meg) A monitorhoz csatlakoztatott különféle számítógépes videojelforrások között az ENTER gombbal válthat. A beállítás azonnal hatályba lép. Lásd még: Bemenet a 34. oldalon. A monitor beállítása 23

24 Főmenü mód Az OSD (képernyőn megjelenő) menü segítségével a monitor összes beállítását meg tudja változtatni. Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. A MENU gombot megnyomva az alábbi OSD főmenüt jelenítheti meg. 7 fő OSD menü áll rendelkezésére: MEGJEL. DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase MODE: Standard 2. KÉP 3. KÉP SPECIÁLIS 4. HANG 5. RENDSZER 6. ERGONÓMIA 7. TAKARÉKOS Move ENTER Select MENU Exit A (fel) vagy a (le) gombbal jelölje ki a kívánt menüelemet, majd a menüelem beállításainak eléréséhez nyomja meg az ENTER gombot. Lehetséges, hogy az Ön lakhelyén kapható termékek OSD menüje eltérő nyelveket támogat, a részleteket lásd: Nyelv a 35. oldalon, az "OSD Settings (OSD beállításai)" szakaszban. Az egyes menükről a következő oldalakon talál további információkat: MEGJEL. menü a 25. oldalon KÉP menü a 27. oldalon KÉP SPECIÁLIS menü a 29. oldalon HANG menü a 33. oldalon RENDSZER menü a 34. oldalon ERGONÓMIA menü a 38. oldalon TAKARÉKOS menü a 40. oldalon 24 A monitor beállítása

25 MEGJEL. menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. 1. A MENU gombbal jelenítse meg a főmenüt. DISPLAY Auto Adjustment H. Position 50 MODE: Standard 2. A vagy a gombbal válassza ki a MEGJEL. elemet, majd az ENTER gombbal lépjen be a menübe. V. Position Pixel Clock Phase A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Move ENTER Select MENU Exit 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Auto. Beállítás A képernyő beállításainak automatikus optimalizálása és módosítása. Az AUTO gombot "gyorsgombként" használhatja ennek a funkciónak az elérésére. Az ENTER gombbal válassza ki az elemet, majd végezze el a szükséges módosításokat. Ha digitális (DVI vagy DP) kábellel digitális videokimenethez csatlakoztatja a monitort, akkor az AUTO gomb és az Auto. Beállítás funkció letilt. A monitor beállítása 25

26 V. pozíció A kép vízszintes pozíciójának módosítása. F. pozíció A kép függőleges pozíciójának módosítása. Pontfrekv. Módosítsa a képpontfrekvenciát úgy, hogy szinkronizálva legyen az analóg bemenet videojelével. Ez a funkció digitális bemenő jel esetén nem használható. A és a gombbal módosíthatja az értéket Fázis Lásd még: Képoptimalizálás a 21. oldalon. Módosítsa a képpontfázist úgy, hogy szinkronizálva legyen az analóg bemenet videojelével. Ez a funkció digitális bemenő jel esetén nem használható. Lásd még: Képoptimalizálás a 21. oldalon A monitor beállítása

27 KÉP menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. 1. A MENU gombbal jelenítse meg a főmenüt. PICTURE Brightness Contrast Sharpness Gamma Color AMA MODE: Standard 2.2 ON 2. A vagy a gombbal válassza ki a KÉP elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Move Select Back 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Fényerő A világos és sötét területek A gombbal növelheti, közötti egyensúly a gombbal pedig módosítása. csökkentheti a fényerőt. Kontraszt Élesség Gamma A sötét és a világos területek közötti különbség mértékének módosítása. A megjelenő képeken látható élek tisztaságának és láthatóságának módosítása. A színárnyalatok fényerejének állítása. Az alapérték a 2,2 (Windows esetében ez a szabványos érték). A gombbal növelheti, a gombbal pedig csökkentheti a kontrasztot. A gombbal növelheti a képernyőn látható körvonalak tisztaságát, a gombbal pedig lágyabbá teheti a megjelenítést. A gombbal növelheti a gamma értékét (a színárnyalat sötétebbé válik), a gombbal pedig csökkentheti (a színárnyalat világosabbá válik) ,8 2,6 A monitor beállítása 27

28 Szín - Az ENTER gombbal beléphet a Szín menübe. Normál Lehetővé teszi a videók és az Az elemet a vagy állóképek természetes a gombbal választhatja ki. színekkel való megtekintését. Ez a gyári alapértelmezett színbeállítás. Kékes Vöröses Felh. Mód Színek alaphely. Hűvös árnyalatúvá teszi a képet; gyárilag a PC-iparban elfogadott fehér színre van beállítva. Meleg árnyalatúvá teszi a képet; gyárilag az újságnyomtatásban elfogadott fehér színre van beállítva. A kép színárnyalatának testreszabása. Az elsődleges színek, vagyis a piros, a zöld és a kék mennyiségének módosításával megváltoztatható a kép színárnyalata. Egy vagy több szín mennyiségét csökkentve mérsékelhető azok a kép színárnyalatára gyakorolt hatása. Ha például csökkenti a kék szín mennyiségét, akkor a kép fokozatosan sárgás árnyalatot vesz fel. Ha a zöld szín mennyiségét csökkenti, a kép bíborvörös árnyalatúvá változik. Színárnyalat: A színek érzékelhető erősségének állítása. Telítettség: A színek tisztaságának módosítása. A Felh. Mód menüpontban megadott egyéni színbeállítások visszaállítása gyári alapértékekre. Az Szín menüből a MENU gombbal léphet ki. AMA (csak az BL2400PT típus esetében) Javítja az LCD kijelzőnek a szürke szín árnyalatai között tapasztalható válaszidejét. A vagy a gombbal, majd az ENTER gombbal válassza ki a Vörös, a Zöld vagy a Kék elemet. Ezt követően a és a gombbal végezheti el a szín módosítását. A és a gombbal módosíthatja az értéket. A és a gombbal módosíthatja az értéket. A beállítások a és a gombbal változtathatók meg. A beállítások a és a gombbal változtathatók meg. Vörös (0 100) Zöld (0 100) Kék (0 100) IGEN NEM BE KI 28 A monitor beállítása

29 KÉP SPECIÁLIS menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. 1. A MENU gombbal jelenítse meg a főmenüt. PICTURE ADVANCED Picture Mode Senseye Demo Dynamic Contrast 0 Display Mode Color Format MODE: Standard Standard OFF RGB 2. A vagy a gombbal válassza ki a KÉP SPECIÁLIS elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Move ENTER Select MENU Exit 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Képmód A képernyőn látható kép A és a gombbal Normál típusának leginkább módosíthatja az értéket. Film megfelelő képmód kiválasztása. Fotó Normál srgb Alapszintű s zámítógépes Takarékos alkalmazásokhoz. Film Videók lejátszásához. Fotó Állóképek megtekintéséhez. srgb Jobb színmegfeleltetést tesz lehetővé a perifériákon, például a nyomtatókon, a digitális fényképezőgépeken stb. Takarékos Használatakor a kép csökkentett fényerővel jelenik meg, így a készülék kevesebb elektromos energiát fogyaszt. A monitor beállítása 29

30 Senseye demó A képernyő előnézetének megjelenítése a Képmód menüben kiválasztott módban. A funkció két részre osztja a képernyőt; a bal ablakban az alap mód szerinti, míg a jobb ablakban a kiválasztott mód szerinti előkép látható. Ha módosítani szeretné a beállításokat, akkor nyomja meg a vagy a gombot. BE KI Dinamikus kontraszt A funkció képes a bemeneti jel jellemzőinek automatikus felismerésére, majd ennek alapján az optimális kontraszt beállítására. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket A monitor beállítása

31 Kijelző mód A funkció segítségével a 16:9-estől, vagy (a megvásárolt modelltől függően) a 16:10-estől eltérő képarányú kép is megjeleníthető geometriai torzítás nélkül. Overscan A bemeneti kép kismértékű nagyítása. A funkció segítségével szükség esetén elrejthető a kép szélén megjelenő zaj. Teljes A bemeneti kép méretezése úgy, hogy kitöltse a képernyőt. Ideális a 16:9-es, vagy (a megvásárolt modelltől függően) a 16:10-es képarányú képek megjelenítéséhez. A beállítások a és a gombbal változtathatók meg. Ha a DVI- vagy a D-Sub bemeneten kapott jelet használja, és a bemenő kép nem szélesvásznú: Teljes Képarány Vagy A DP videó, vagy D-Sub (komponensről konvertált VGA)-bemeneten kapott jel használatakor: Overscan Teljes Képarány Képarány A bemeneti kép megjelenítése geometriai torzítás nélkül, a képernyőt a lehető legnagyobb mértékben kitöltve. A megvásárolt modelltől függően a 16:9-es, vagy 16:10-es képarányú képek vízszintesen, míg a 4:3-as, vagy 5:4-es képarányúak függőlegesen töltik ki a képernyőt. A megvásárolt modell képarányát a mellékelt CD-n lévő műszaki adatok dokumentumból tudhatja meg. A monitor beállítása 31

32 Színformátum A színábrázolást (RGB vagy YUV) határozza meg a jelforrástól függően: Számítógéptől kapott D-Sub (VGA): Az alapértelmezett színformátum az RGB. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. RGB YUV Videoeszközről kapott D-Sub (komponens): Az alapértelmezett színformátum az YUV. Ha a monitoron helytelenül jelennek meg a színek, akkor lehetséges, hogy kézzel kell beállítani a színformátumot. DVI (DVI bemenetekkel rendelkező modellek): A készülék automatikusan RGB színformátumra kapcsol. DP: A színformátum nem állítható át. In other words, Color Format is automatically set depending on the input video source. 32 A monitor beállítása

33 HANG menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. 1. A MENU gombbal jelenítse meg a főmenüt. AUDIO Volume Mute 10 MODE: Standard OFF 2. A vagy a gombbal jelölje ki a HANG elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Move ENTER Select MENU Back 4. A vagy a gombbal adja meg a kívánt beállítási értéket vagy választást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Hangerő A hangerő módosítása. A gombbal növelheti, a gombbal pedig csökkentheti a hangerőt. Némítás A hangbemenet némítása. A beállítások a és a gombbal változtathatók meg. BE KI A monitor beállítása 33

34 RENDSZER menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. 1. A MENU gombbal jelenítse meg a főmenüt. SYSTEM MODE: Standard Input D-sub OSD Settings DDC/CI DP Auto Switch OFF Information Custom Key Reset All Move ENTER Select Back 2. A vagy a gombbal válassza ki a RENDSZER elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Bemenet Segítségével kiválasztható A beállítások a és a DVI a videokábellel létesített gombbal változtathatók meg. D-Sub (VGA) kapcsolat típusának megfelelő bemenet. DisplayPort A csak analóg bemenettel ellátott típusokon a Input (Bemenet) funkció nem érhető el. 34 A monitor beállítása

35 OSD beállításai - Az ENTER gombbal beléphet az OSD beállításai menübe. Nyelv Az OSD menü nyelvének A és a gombbal beállítása. módosíthatja az értéket. V. pozíció Az OSD menü vízszintes pozíciójának módosítása. F. pozíció Az OSD menü függőleges pozíciójának módosítása. Megjelenítési idő Az OSD menü megjelenítési idejének módosítása. Lehetséges, hogy az OSD menüben megjelenő, kiválasztható nyelvek listája az Ön földrajzi területére szállított termékek esetében eltérő a jobb oldalon láthatótól. A és a gombbal módosíthatja az értéket. English Français Deutsch Italiano Español Polski 日 本 語 Česky 繁 體 中 文 Magyar 简 体 中 文 SICG/BiH/ CRO Română Nederlands Русский Svenska Português mp. 10 mp. 15 mp. 20 mp. 25 mp. 30 mp. A monitor beállítása 35

36 OSD zárolása Megelőzi a monitor bármely beállításának véletlen módosítását. Ha ez a funkció aktiválva van, akkor az összes OSD kezelőszerv és gyorsgombbal végrehajtható művelet kikapcsol. A és a gombbal módosíthatja az értéket. Az OSD beállításai menüből a MENU gombbal léphet ki. DDC/CI* Lehetővé teszi a monitor beállításainak a számítógépen futó szoftverből történő megadását. DP Auto Kapcsoló Info. Amikor ez a funkció aktiválásra kerül, a DP audio választás loop módban lesz. Ellenkező esetben a DP csak bemenet választással vagy a funkciógombokkal választható ki. A monitor aktuális beállításainak megjelenítése Ha az OSD kezelőszervek alapállapotban zárolva vannak, akkor nyomja le és 15 másodpercig tartsa lenyomva a "MENU" gombot, ezzel be tud lépni az "OSD zárolása" menüpontba, majd el tudja végezni a szükséges módosításokat. Másik lehetőség: A vagy a gombbal válassza ki az "OSD beáll." menü "OSD zárolása" almenüjében a "NEM" értéket; ezt követően az OSD kezelőszervei elérhetővé válnak. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. IGEN NEM BE KI BE KI Bemenet Jelenlegi felbontás Optimális felbontás (a monitorral elérhető legjobb) Típus neve 36 A monitor beállítása

37 Egyéni kulcs Alaphely. Beállítja a funkciót, melyhez az egyéni kulccsal lehet hozzáférni. A kulcs billentyű beállítását követően az egy gyorsindító parancsként működik a hozzárendelt funkció indítására, vagy leállítására. Az összes működési mód, szín és geometriai beállítás visszaállítása a gyári alapértékre A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Ha módosítani szeretné a beállításokat, akkor nyomja meg a vagy a gombot. Szemvédelem Szemvédelem -mérőműszer Takarékos mód érzékelője ECO mód műszer Intelligens emlékeztető Képmód IGEN NEM *DDC/CI, Display Data Channel/Command Interface (megjelenítői adatcsatorna/parancsinterfész), amelyet a Video Electronics Standards Association (VESA) fejlesztett ki. A DDC/CI lehetővé teszi, hogy a rendszer távoli hibafelderítést szolgáló parancsokat küldjön szoftverből a monitornak. A monitor beállítása 37

38 ERGONÓMIA menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. 1. A MENU gombbal jelenítse meg a főmenüt. ERGONOMICS Eye Protect Eye Protect Meter Smart Reminder Time Intervel (min.) Duration (sec.) 20 5 MODE: Standard OFF OFF OFF 2. A vagy a gombbal válassza ki a ERGONÓMIA elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Move ENTER Select MENU Exit 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Szemvédelem Az Ön monitorja A menüelemet az ENTER BE fényérzékelővel van ellátva, gombbal választhatja ki. KI mely észleli a monitor körüli A vagy a gombbal fényviszonyokat ennek módosíthatja az értéket. megfelelően automatikusan beállítja a monitor háttérvilágítását. Ennek célja, hogy megkímélje az Ön szemét a túlzott fényerőtől. Ha a fény elegendő, a monitor fényereje is növekszik. Ha a környező fény kevés, a monitor fényereje csökken. Amennyiben manuálisan kívánja beállítani a monitor fényerejét, lépjen a KÉP > Fényerő menüpontra. Szemvédelemmérőműszer Megjeleníti monitor körüli megvilágítási körülményeket a képernyőn. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. BE KI Intelligens emlékeztető Itt engedélyezetheti a felugró üzenet megjelenését, mely szeme pihentetésére figyelmezteti Önt. A beállítások a és a gombbal változtathatók meg. BE KI 38 A monitor beállítása

39 Időköz (perc) Beállítja az emlékeztető megjelenésének időközét. A beállítások a és a gombbal változtathatók meg. 20 ~ 100 Időtartam (mp) Beállítja, hogy az emlékeztető meddig legyen látható a képernyőn. A beállítások a és a gombbal változtathatók meg. 5 ~ 25 Vagy, ha az emlékeztető üzenet megjelenik, az üzenete elrejtéséhez bármely billentyűt megnyomhat, kivéve a bekapcsoló gombot. A monitor beállítása 39

40 TAKARÉKOS menü Az elérhető menü opciók a bemeneti forrásoktól, funkcióktól és beállításoktól függően változnak. 1. A MENU gombbal jelenítse meg a főmenüt. ECO ECO Sensor ECO Sensor Meter Sensor Range Move MODE: Standard OFF OFF Far ENTER Select MENU Exit 2. A vagy a gombbal válassza ki a TAKARÉKOS elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Takarékos mód érzékelője Az Ön monitora közelség érzékelővel (Takarékos mód érzékelő) rendelkezik, mely egy beállított tartományon belül érzékeli az Ön jelenlétét a monitor előtt. Ha az érzékelő nem detektál jelenlétet a monitor 40 másodperc múlva energiatakarékossági okokból kikapcsol. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. BE KI Ha a monitort kikapcsolja a Takarékos mód érzékelő, a bekapcsoló gomb zölden villog. Ha a Takarékos mód érzékelője több mint 2 óráig nem érzékel jelenlétet, a monitor kikapcsol. A bekapcsoló gombbal kapcsolhatja be a monitort. ECO mód műszer Ekkor kijelző visszaszámlál a monitor kikapcsolásához. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. BE KI 40 A monitor beállítása

41 Érzékelő tartománya Meghatározza, mekkora az érzékelő hatótávolsága. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. Közel Közép Távol A monitor beállítása 41

42 7. Hibaelhárítás Gyakori kérdések A kép elmosódott: Tanulmányozza a következő részben szereplő útmutatást: "A képernyőfelbontás beállítása" (a CD-lemezen), majd válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat. Hogyan kell a VGA hosszabítókábelt használni? A próba idejére távolítsa el a hosszabítókábelt. Nézze meg fókuszban van-e most a kép? Ellenkező esetben a lehető legjobb képminőséget a következő részben szereplő útmutatást követve állíthatja be: "A képernyőfrissítés beállítása", a következő hivatkozással érhető el: "A képernyőfelbontás beállítása". Szokásosnak tekinthető a hosszabbítókábelekben keletkezett veszteség miatt előforduló képelmosódás. Ezeket a veszteségeket minimálisra csökkentheti, ha olyan kábelt használ, amelynek jobb a vezetési minősége, vagy amelyben beépített búszter van. Az elmosódott kép csak a természetes felbontásnál alacsonyabb felbontású beállításnál jelentkezik? Tanulmányozza a következő részben szereplő útmutatást: "A képernyőfelbontás beállítása" (a CD-lemezen). Válassza a természetes felbontást. Pixelhibák észlelhetők: A számos pixel egyike mindig fekete, egy vagy több pixel mindig fehér, egy vagy több pixel mindig piros, zöld, kék vagy bármely más színű. Tisztítsa meg az LCD képernyőt. Kapcsolja ki majd be a készüléket. Egyes képpontok állandóan világító vagy kikapcsolt állapotban vannak, ami nem hibajelenség, hanem az LCD technológia természetes velejárója. A kép hibás színezésű: Sárga, kék vagy rózsaszín. Válassza a MENU > KÉP > Szín > Színek alaphely. menüpontot, majd a "VIGYÁZAT" üzenet megjelenésekor válassza az "IGEN" elemet; ezzel a gyári alapértékekre állítja a színbeállításokat. Ha a kép még mindig nem kifogástalan és az OSD színezete szintén hibás, ez azt jelenti, hogy a három alapszín valamelyike hiányzik a jelbemeneten. Ellenőrizze a jelkábel csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával. Nincs kép a kijelzőn: A LED zöld színű. Ha a LED fénye zöld színű és a képernyőn az Out of Range" felirat olvasható, ez azt jelenti, hogy nem támogatott megjelenítési módot használ. Módosítsa a beállításokat a támogatott módok valamelyikére. Emellett tanulmányozza az "Előre megadott képernyőmódok" című részt is, amely a következő hivatkozással érhető el: "A képernyőfelbontás beállítása". 42 Hibaelhárítás

43 A statikus kép finom árnyéka látható a képernyőn: Kapcsolja be az energiakezelési funkciót, így a számítógép és a monitor alacsony energiafogyasztással járó "alvó" módba kapcsol, amikor nem használja. A kép ernyőbeégését képernyőkímélővel előzheti meg. A LED narancssárga színű. Ha a LED fénye narancssárga, az energia megtakarítás rendszere beindult. Nyomjon egy billentyűt a számítógép billenytyűzetén, vagy mozgassa meg az egeret. Ha ez nem segít ellenőrizze a jelző kábelt és annak csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával. A LED egyáltalán nem világít. Ellenőrizze a fő áram-csatlakozókat a külső, fő csatlakozóaljzatot illetve főkapcsolót. A kép torzított, villog vagy vibrál: Tanulmányozza a következő részben szereplő útmutatást: "A képernyőfelbontás beállítása" (a CD-lemezen), majd az ott leírtak alapján állítsa be a felbontást, a frissítési időközt, és más szabályozásokat. A monitor a natív felbontásában működik, de a kép továbbra is torz marad. Előfordulhat, hogy a különböző bemeneti források képe torzan vagy elnyújtva jelenik meg, ha a monitor a natív felbontásában működik. Ha mindegyik bemeneti forrás esetében optimális megjelenítési jellemzőket szeretne elérni, akkor a "Kijelző mód" funkcióval állítsa be a bemeneti forrásnak megfelelő képarányt. További részletek: "Kijelző mód" a 31. oldalon. A kép el van tolódva: Tanulmányozza a következő részben szereplő útmutatást: "A képernyőfelbontás beállítása" (a CD-lemezen), majd az ott leírtak alapján állítsa be a felbontást, a frissítési időközt, és más szabályozásokat. Nem érhetők el az OSD kezelőszervei: Ha az OSD kezelőszervek alapállapotban zárolva vannak, akkor nyomja le és 15 másodpercig tartsa lenyomva a "MENU" gombot, ezzel be tud lépni az "OSD zárolása" menüpontba, majd el tudja végezni a szükséges módosításokat. Másik lehetőség: A és a gombbal válassza ki az "OSD beáll." menü "OSD zárolása" almenüjében a "NEM" értéket (RENDSZER menü); ezt követően az OSD kezelőszervei elérhetővé válnak. Nem szólnak a beépített hangszórók: Ellenőrizze a vonali bemenet csatlakozását. Növelje a hangerőt (lehetséges, hogy túl alacsony a hangerő vagy el lett némítva). Távolítsa el a fejhallgatót és a külső hangszórókat. (Ezek csatlakoztatásakor a monitor beépített hangszórói automatikusan elnémulnak.) Hibaelhárítás 43
