LCD monitor Felhasználói kézikönyv V2210 / V2210 Eco V2410 / V2410 Eco

Átírás

1 LCD monitor Felhasználói kézikönyv V2210 / V2210 Eco V2410 / V2410 Eco Üdvözöljük

2 Szerzői jog Copyright 2010 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem fordíható más nyelvekre semmilyen formában és módon, sem elektronikus, mechanikus, mágneses, optikai, kémiai, kézi úton. Felelősséget kizáró nyilatkozat A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítsa, arra való kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen. A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük tartsa be az alábbi biztonsági előírásokat. Elektromos árammal kapcsolatos biztonsági előírások A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól. A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál. A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen. Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban, hogy milyen típusú áram áll rendelkezésére kérjen tanácsot a helyi energiaellátást biztosító cégtől vagy képviselettől. Jóváhagyott, legalább a H03VV-F, a H05VV-F, a 2G vagy a 3G szabványnak megfelelő, 0,75 mm 2 -es tápkábelt használjon. Karbantartás és tisztítás Tisztítás. Tisztítás előtt mindig húzza ki a monitort a fali csatlakozóból. Az LCD-t (folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket. A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani. Soha helyezzen tárgyakat és ne öntsön folyadékot a készülékbe. Javítás, szervíz Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz kiszolgálása - bekövetkezne, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel.

3 Tartalomjegyzék Szerzői jog... 2 Felelősséget kizáró nyilatkozat... 2 Kezdeti lépések... 4 A monitor megismerése... 5 Elölnézet... 5 Hátulnézet... 5 A monitor hardverjének telepítése... 6 A monitortalp leszerelése Hozza ki a legtöbbet BenQ monitorjából Az LCD monitor illesztőprogramjának letöltése az Internetről A monitor telepítése új számítógépre A monitor telepítése már használatban levő számítógépre Telepítés Windows 7 operációs rendszerre Telepítés Windows Vista operációs rendszerre Telepítés Windows XP operációs rendszerre Képoptimalizálás A monitor beállítása A kezelőpanelz Gyorsgombos mód Főmenü mód Hibaelhárítás Gyakori kérdések (FAQ)...32 További segítségnyújtás A képernyő felbontásának módosítása A képernyő frissítési gyakoriságának módosítása Előre meghatározott megjelenítési módok Recycling information Regulatory Statements... 44

4 1. Kezdeti lépések Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az árucikket vásárolta. BenQ LCD Monitor Monitortalp Tápkábel (A képen látható termék különbözhet az ön lakóhelyén forgalmazottól) Videokábel: D-sub Videokábel: HDMI (opcionális tartozék a HDMI-bemenettel ellátott típusokhoz, külön vásárolható meg) Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még szüksége lesz rájuk a monitor szállításához. A formázott habszivacs szállítás közben kiváló védelmet nyújt a monitornak. 4 Kezdeti lépések

5 2. A monitor megismerése Elölnézet 1. Bekapcsoló gomb 1 Hátulnézet 8 2. Vezérlogombok 3. Tápbemeneti csatlakozó 4. Kábeltartó 5. HDMI-csatlakozó 6. D-Sub csatlakozó 7. Zároló kapcsoló 8. Fülhallgatóaljzat A fenti ábra típustól függően változhat. A monitor megismerése 5

6 3. A monitor hardverjének telepítése Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni. Addig ne dugja be a tápkábelt, és ne kapcsolja be a monitort, ameddig nincs erre a leírásban határozott utasítás. 1. Szerelje fel az alaplemezt. Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei. A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot. Fektesse a képernyővel lefelé egy egyenes, alápárnázott felületre. Meg kell tartani a monitort az asztalon, hogy ne mozogjon, és felfelé le kell húzni róla a monitortalp tartókarját. (V2210 / V2210 Eco) Illessze a monitortalp mélyedésébe a monitortalp tartókarjának a végét, majd nyomja őket össze, hogy kattanással a helyükre záródjanak. V2210 / V2210 Eco Óvatosan széthúzva ellenőrizze, hogy tényleg összekapcsolódtak-e. 6 A monitor hardverjének telepítése

7 (V2410 / V2410 Eco) Igazítsa a talp foglalatát az állvány végére, majd nyomra össze a két alkatrészt. Az ábrán látható módon húzza meg a talpon található szárnyascsavart. V2410 / V2410 Eco Óvatosan széthúzva ellenőrizze, hogy tényleg összekapcsolódtak-e. Ha ez megvan, óvatosan emelje meg a monitort, fordítsa meg, és tegye álló helyzetben egy vízszintes, sima felületre. Úgy kell elhelyezni a monitort és beállítani a dőlésszöget, hogy a legkevesebb legyen a zavaró fényvisszaverődés. -5 O ~ +20 O A monitor hardverjének telepítése 7

8 2. Csatlakoztassa a számítógép videokábelét. A D-Sub kábel csatlakoztatása Csatlakoztassa a D-Sub kábelt (a vasmagos szűrő nélküli végét) a monitor videoaljzatához. A kábel másik végét (a vasmagos szűrővel ellátottat) csatlakoztassa a számítógép videoaljzatához. Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükről. A HDMI-kábel csatlakoztatása Csatlakoztassa a HDMI-kábelt a monitor két HDMI portjának valamelyikébe. A HDMI-kábel másik végét csatlakoztassa a digitális jelet adó készülékhez. A csomagban található videokábel és a jobb oldali ábrán látható aljzatok kialakítása a készülék típusától függően változhat. 3. Csatlakoztassa a fejhallgatót. A monitor bal oldalán található aljzatba fejhallgató csatlakoztatható. Lásd a jobb oldali ábrát. 4. Csatlakoztassa a monitorhoz a tápkábelt. A tápkábel másik végét dugja a monitor hátulján lévő POWER IN foglalatba. A tápkábel másik végét egyelőre még ne dugja be a konnektorba. 5. Vezesse át a kábeleket a meglazított kábelszorítóba. 8 A monitor hardverjének telepítése

9 6. Csatlakoztassa a tápkábelt az elektromos hálózatba. Dugja a tápkábel másik végét egy működő konnektorba. A képen látható termék különbözhet az ön lakóhelyén forgalmazottól. A bekapcsoló gombbal kapcsolja be a monitort. Kapcsolja be a számítógépet is, és a 4: fejezet Hozza ki a legtöbbet BenQ monitorjából a 11. oldalon utasításait követve telepítse a monitorhoz a szoftvert. A monitor hardverjének telepítése 9

10 A monitortalp leszerelése 1. Készítse elő a monitort és a környezetét. Először kapcsolja ki a monitort és az áramot, azután húzza ki a tápkábelt. Kapcsolja ki a monitort, majd húzza ki a videojelkábelt. A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot, majd fektesse a képernyővel lefelé az egyenes, alápárnázott felületre. Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei. V2210 / V2210 Eco V2410 / V2410 Eco 2. (V2210 / V2210 Eco) Nyomja be a rögzítőfüleket, és vegye le a monitor talpát a monitor állványáról. V2210 / V2210 Eco (V2410 / V2410 Eco) Oldja ki a monitor talpán található szárnyascsavart, majd az ábrán látható módon vegye le a talpat. V2410 / V2410 Eco 10 A monitor hardverjének telepítése

11 4. Hozza ki a legtöbbet BenQ monitorjából Ha az új színes BenQ LCD monitornak a lehető legtöbb szolgáltatását szeretné igénybe venni, akkor telepítse a BenQ LCD monitor illesztőprogramját, amelyet a BenQ webhelyéről ( tölthet le. A részleteket lásd: Az LCD monitor illesztőprogramjának letöltése az Internetről a 11. oldalon. A BenQ LCD monitor telepítési körülményei meghatározzák, hogy milyen folyamatot kell követni a BenQ LCD monitor illesztőszoftverének sikeres telepítéséhez. Ezek a körülmények a használt Microsoft Windows verziótól függnek, valamint attól, hogy a monitort és a szoftvert új számítógépre telepíti-e (monitorillesztő-szoftver hiányában), vagy ha egy létező telepítést frissít (amely már rendelkezik monitorillesztő-szoftverrel) új monitorral. Azonban mindkét esetben, a számítógép újbóli bekapcsolásakor (miután a monitort csatlakoztatta a számítógéphez) a Windows automatikusan felismeri az új (vagy különböző) hardvert, és elindítja a Új hardver keresése varázslót. Kövesse a varázsló útmutatásait. További információ az automatikus (új) és a frissítési (meglévő) telepítésről: A monitor telepítése új számítógépre a 12. oldalon. A monitor telepítése már használatban levő számítógépre a 13. oldalon. Ha a Windows rendszerbe történő bejelentkezéshez felhasználói név és jelszó szükséges, akkor a monitor illesztőszoftverének telepítéséhez adminisztrátorként (Administrator) vagy az adminisztrátor csoport (Administrator Group) tagjaként kell bejelentkeznie. Továbbá, ha a számítógép biztonsági hozzáférési követelményekkel rendelkező hálózathoz csatlakozik, a hálózati irányelvek megakadályozhatják a szoftver telepítését a számítógépre. Az LCD monitor illesztőprogramjának letöltése az Internetről 1. Győződjön meg arról, hogy a számítógép rendelkezik internetkapcsolattal. 2. Nyissa meg a BenQ webhelyét ( 3. A régió- vagy országspecifikus támogatási webhely megnyitásához válassza ki a megfelelő országot vagy régiót. 4. A Downloads listáról válassza az LCD monitorok elemet. 5. Válassza ki az LCD monitor típusát. 6. A Driverek kategóriából töltse le a számítógépnek megfelelő illesztőprogramot. 7. A számítógépen bontsa ki a fájlokat egy üres mappába. Jegyezze meg, hogy hova bontotta ki a fájlokat. A webhely elrendezése régiótól és országtól függően változhat. Hozza ki a legtöbbet BenQ monitorjából 11

12 A monitor telepítése új számítógépre Az utasítások segítséget nyújtanak a BenQ LCD monitor illesztőszoftverének kiválasztásával és telepítésével kapcsolatban olyan új gép esetén, amelyre még soha nem volt monitorillesztő telepítve. Az utasítások csak olyan számítógép esetén érvényesek, amelyet még soha nem használtak, és amely esetén a BenQ LCD monitor az első csatlakoztatni kívánt monitor. Ha a BenQ LCD monitort egy olyan számítógéphez kívánja csatlakoztatni, amelyhez korábban már volt csatlakoztatva monitor (telepített monitorillesztő-szoftverrel együtt), akkor ne kövesse ezeket az utasításokat. Ehelyett kövesse a monitor frissítésével kapcsolatos utasításokat. 1. Kövesse az utasításokat itt: A monitor hardverjének telepítése a 6. oldalon. Amint a Windows elindul, automatikusan megtalálja az új monitort és elindul a Új hardver keresése varázslõ. Kövesse az utasításokat, amíg meg nem jelenik az hardvereszköz-illesztők telepítése felirat. 2. Jelölje be A legalkalmasabb illesztõprogram keresése az alábbi helyeken jelölõnégyzetet, majd adja meg az illesztőprogram fájljainak helyét. 3. Keresse meg az illesztőprogram fájljait, majd kattintson a Tovább gombra. 4. Kattintson a Befejezés gombra. 5. Indítsa újra a számítógépet. 12 Hozza ki a legtöbbet BenQ monitorjából

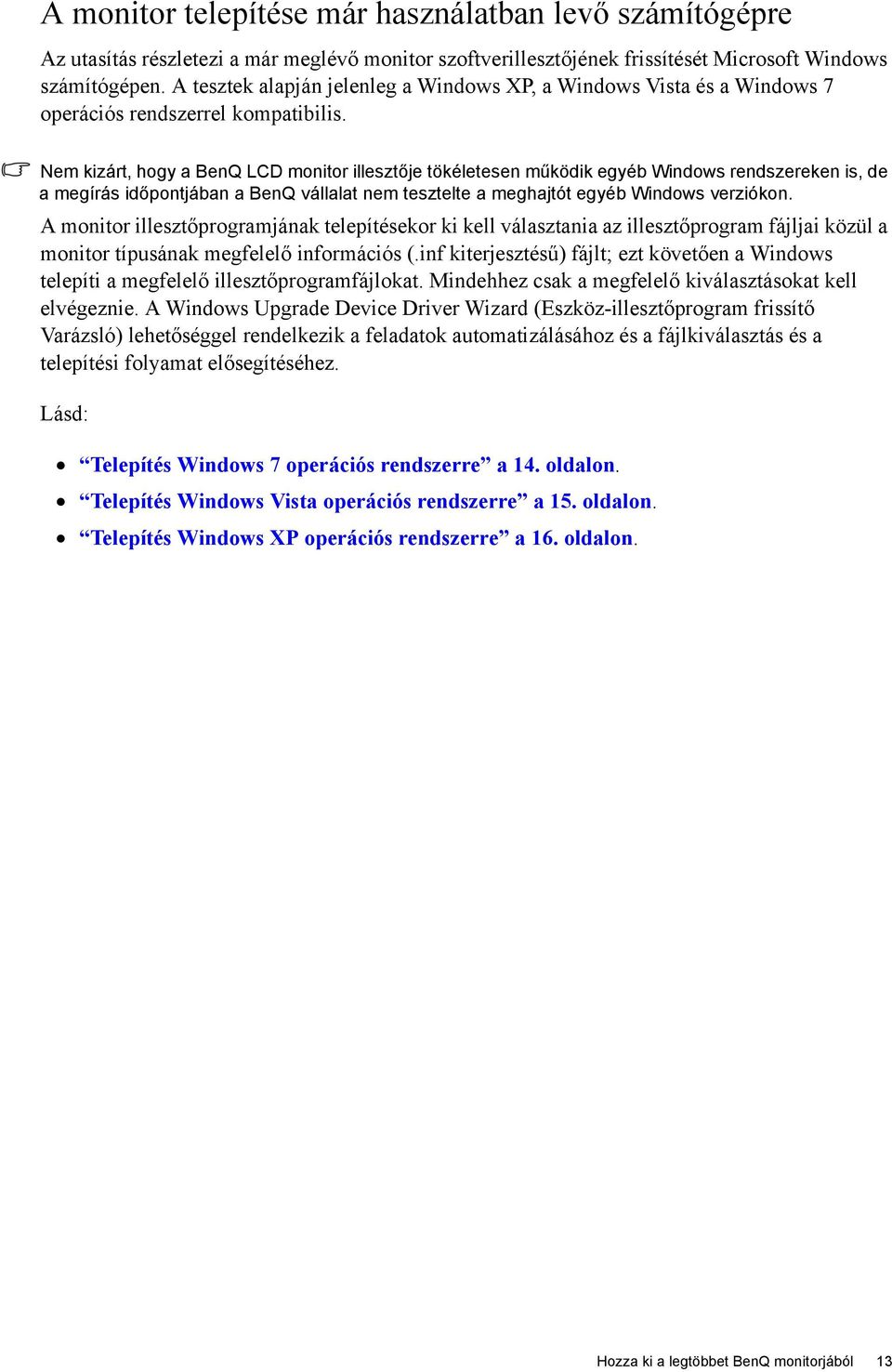

13 A monitor telepítése már használatban levő számítógépre Az utasítás részletezi a már meglévő monitor szoftverillesztőjének frissítését Microsoft Windows számítógépen. A tesztek alapján jelenleg a Windows XP, a Windows Vista és a Windows 7 operációs rendszerrel kompatibilis. Nem kizárt, hogy a BenQ LCD monitor illesztője tökéletesen működik egyéb Windows rendszereken is, de a megírás időpontjában a BenQ vállalat nem tesztelte a meghajtót egyéb Windows verziókon. A monitor illesztőprogramjának telepítésekor ki kell választania az illesztőprogram fájljai közül a monitor típusának megfelelő információs (.inf kiterjesztésű) fájlt; ezt követően a Windows telepíti a megfelelő illesztőprogramfájlokat. Mindehhez csak a megfelelő kiválasztásokat kell elvégeznie. A Windows Upgrade Device Driver Wizard (Eszköz-illesztőprogram frissítő Varázsló) lehetőséggel rendelkezik a feladatok automatizálásához és a fájlkiválasztás és a telepítési folyamat elősegítéséhez. Lásd: Telepítés Windows 7 operációs rendszerre a 14. oldalon. Telepítés Windows Vista operációs rendszerre a 15. oldalon. Telepítés Windows XP operációs rendszerre a 16. oldalon. Hozza ki a legtöbbet BenQ monitorjából 13

14 Telepítés Windows 7 operációs rendszerre 1. Nyissa meg a Megjelenítés tulajdonságai menüt. Kattintson a Start gombra, majd a Vezérlõpult, a Hardver és hang és az Eszközök és nyomtatók elemre, végül kattintson az egér jobb gombjával a monitor nevére a menüben. Alternatív lehetőségként kattintson az egér jobb gombjával az asztalra, kattintson a Testreszabás, a Képernyõ, az Eszközök és nyomtatók elemre, majd kattintson az egér jobb gombjával a monitor nevére a menüben. 2. Kattintson a Hardver fülre. 3. Kattintson az Általános PnP monitor elemre, majd a Tulajdonságok gombra. 4. Kattintson a Illesztprogram fülre, majd az Illesztprogram frissítése gombra. 5. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 6. Kattintson a Tallózás gombra, majd keresse meg az Internetről letöltött fájlokat (lásd: Az LCD monitor illesztőprogramjának letöltése az Internetről a 11. oldalon). 7. Kattintson a Tovább gombra. A művelettel átmásolja és telepíti a monitor illesztőprogramjának fájljait a számítógépre. 8. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. 14 Hozza ki a legtöbbet BenQ monitorjából

15 Telepítés Windows Vista operációs rendszerre 1. Indítsa el a Képernybeállítások segédprogramot. Kattintson az egér jobb gombjával az asztalra, majd válassza az elugró menü Testreszabás parancsát. A Megjelenés és hangok testreszabása ablakban válassza a Képernybeállítások elemet. Megjelenik a Képernybeállítások ablak. 2. Kattintson az Speciális beállítások gombra. Megjelenik a Általános PnP monitor tulajdonságai ablak. 3. Kattintson a Monitor fülre, majd a Tulajdonságok gombra. 4. A megjelen Felhasználói fiók ablakban kattintson a Folytatás elemre. 5. Kattintson a Illesztprogram fülre, majd az Illesztprogram frissítése gombra. 6. Az Illesztprogram frissítése ablakban válassza a Illesztprogramok keresése a számítógépen lehetséget. 7. Kattintson a Tallózás gombra, majd keresse meg az Internetről letöltött fájlokat (lásd: Az LCD monitor illesztőprogramjának letöltése az Internetről a 11. oldalon). 8. Kattintson a Tovább gombra. A művelettel átmásolja és telepíti a monitor illesztőprogramjának fájljait a számítógépre. 9. Kattintson a Bezárás gombra. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. Hozza ki a legtöbbet BenQ monitorjából 15

16 Telepítés Windows XP operációs rendszerre 1. Nyissa meg a Megjelenítés tulajdonságai menüt. A Megjelenítés tulajdonságai menüt a legkönnyebben a Windows asztalról érheti el. Kattintson a jobb egérgombbal, és válassza a Tulajdonságok lehetőséget a felbukkanó menüben. Alternatívaként a Windows Megjelenítés tulajdonságai lehetőséghez vezető Windows menü a Vezérlõpult helyen található. Windows XP esetén a Vezérlõpult közvetlenül a Start menü elemei között található. A megjelenített menüopciók a rendszer esetén kiválasztott megjelenítési módtól függnek. A Hagyományos nézet alatt kattintson a Start Vezérlõpult Képernyõ lehetőségre. A Kategória szerinti nézetben kattintson a Start Vezérlõpult Megjelenítés és témák Képernyõfelbontás módosítása lehetőségre. Megjelenik a Megjelenítés tulajdonságai ablak. 2. Kattintson a Beállítások fülre és az Speciális gombra. Megjelenik az Speciális képernyõ tulajdonságok ablak. 3. Kattintson a Monitor fülre és válassza a Plug and Play képernyõ a listából. Ha a listában csak egy monitor áll rendelkezésre, a rendszer azt automatikusan kijelöli. 4. Kattintson a Tulajdonságok gombra. Megjelenik a Képernyõ tulajdonságai ablak. Ha a illesztő a BenQ gyártótól származik, és a típus megegyezik az új monitor típusával, akkor a rendszeren már telepítve lettek a megfelelő illesztők, és a folyamatot nem kell tovább folytatni. Zárja be az összes tulajdonság ablakot. Viszont ha a nem a BenQ a feltüntetett gyártó, vagy ha a rendszer nem mutatja a helyes típust, a következő utasításokat kell követnie. 5. Kattintson a Illesztõprogram fülre és az Illesztõprogram frissítése gombra. Megjelenik a Eszköz-illesztõprogram frissítõ Varázsló. Folytassa a varázsló utasításait és vegye figyelembe az alábbi lépéseket: 6. Jelölje be az Telepítsen listából vagy adott helyrõl (haladóknak) lehetőséget, majd kattintson a Tovább gombra. 7. Jelölje be a A legjobb illesztõprogram keresése ezekrõl a helyekrõl, és jelölje be a Cserélhetõ adathordozó keresése lehetőségre, majd kattintson a Tovább gombra. Várjon, amíg a varázsló a meghajtókon keres. A művelet befejezése után a varázsló kiválasztja a monitor típusának megfelelő BenQ illesztőprogramot. A művelettel telepíti a monitor illesztőprogramjának fájljait a számítógépre. 8. Kattintson a Befejezés gombra. Ez bezárja a varázslót és visszatér a Képernyõ tulajdonságai ablakhoz. 9. Kattintson a következőkre: Bezárás, OK és OK. Ez bezárja a Képernyõ tulajdonságai ablakot. Lehetséges, hogy az illesztőprogram frissítése után újra kell indítani a számítógépet. 16 Hozza ki a legtöbbet BenQ monitorjából

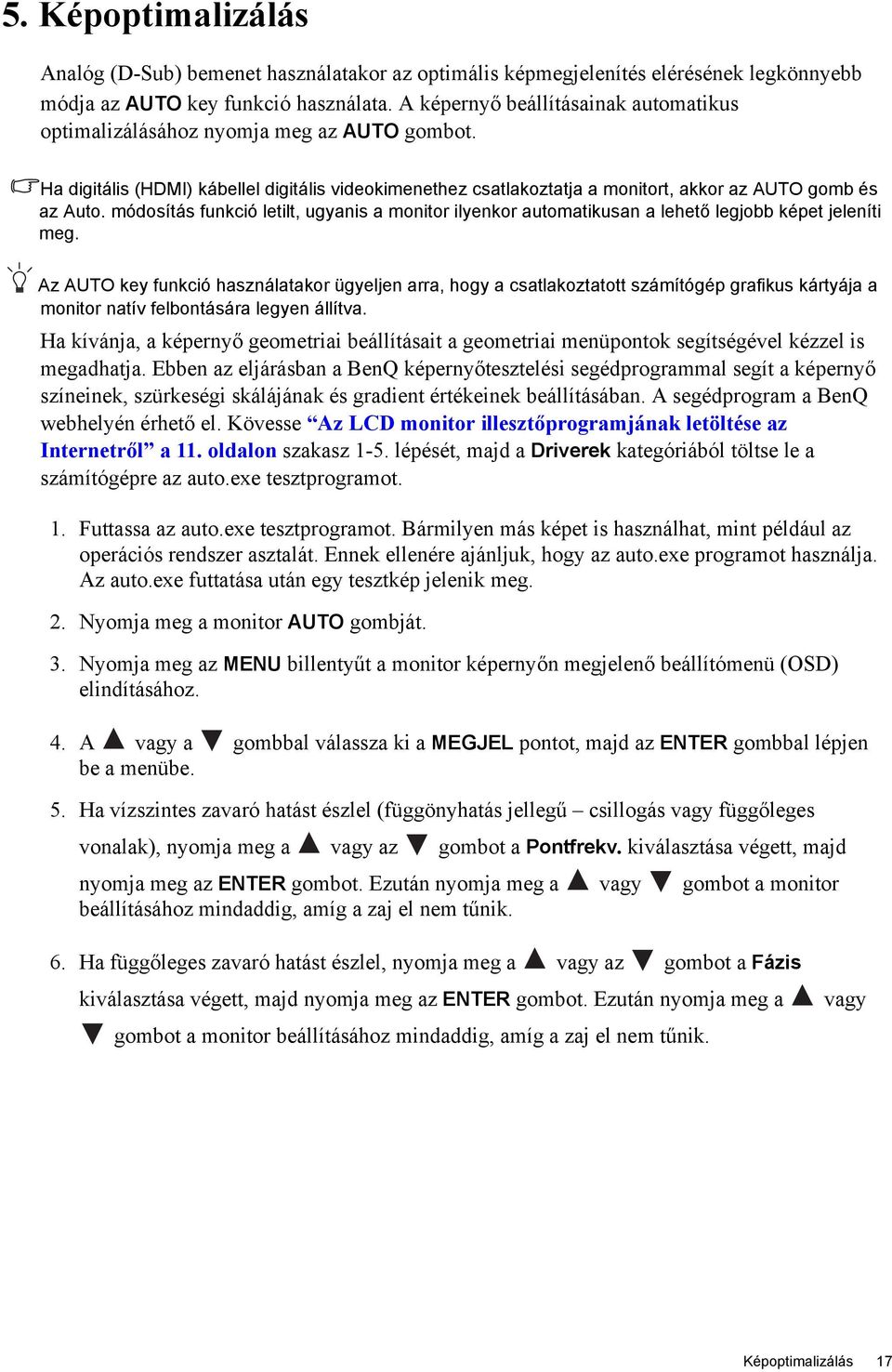

17 5. Képoptimalizálás Analóg (D-Sub) bemenet használatakor az optimális képmegjelenítés elérésének legkönnyebb módja az AUTO key funkció használata. A képernyő beállításainak automatikus optimalizálásához nyomja meg az AUTO gombot. Ha digitális (HDMI) kábellel digitális videokimenethez csatlakoztatja a monitort, akkor az AUTO gomb és az Auto. módosítás funkció letilt, ugyanis a monitor ilyenkor automatikusan a lehető legjobb képet jeleníti meg. Az AUTO key funkció használatakor ügyeljen arra, hogy a csatlakoztatott számítógép grafikus kártyája a monitor natív felbontására legyen állítva. Ha kívánja, a képernyő geometriai beállításait a geometriai menüpontok segítségével kézzel is megadhatja. Ebben az eljárásban a BenQ képernyőtesztelési segédprogrammal segít a képernyő színeinek, szürkeségi skálájának és gradient értékeinek beállításában. A segédprogram a BenQ webhelyén érhető el. Kövesse Az LCD monitor illesztőprogramjának letöltése az Internetről a 11. oldalon szakasz 1-5. lépését, majd a Driverek kategóriából töltse le a számítógépre az auto.exe tesztprogramot. 1. Futtassa az auto.exe tesztprogramot. Bármilyen más képet is használhat, mint például az operációs rendszer asztalát. Ennek ellenére ajánljuk, hogy az auto.exe programot használja. Az auto.exe futtatása után egy tesztkép jelenik meg. 2. Nyomja meg a monitor AUTO gombját. 3. Nyomja meg az MENU billentyűt a monitor képernyőn megjelenő beállítómenü (OSD) elindításához. 4. A vagy a gombbal válassza ki a MEGJEL pontot, majd az ENTER gombbal lépjen be a menübe. 5. Ha vízszintes zavaró hatást észlel (függönyhatás jellegű csillogás vagy függőleges vonalak), nyomja meg a vagy az gombot a Pontfrekv. kiválasztása végett, majd nyomja meg az ENTER gombot. Ezután nyomja meg a vagy gombot a monitor beállításához mindaddig, amíg a zaj el nem tűnik. 6. Ha függőleges zavaró hatást észlel, nyomja meg a vagy az gombot a Fázis kiválasztása végett, majd nyomja meg az ENTER gombot. Ezután nyomja meg a gombot a monitor beállításához mindaddig, amíg a zaj el nem tűnik. vagy Képoptimalizálás 17

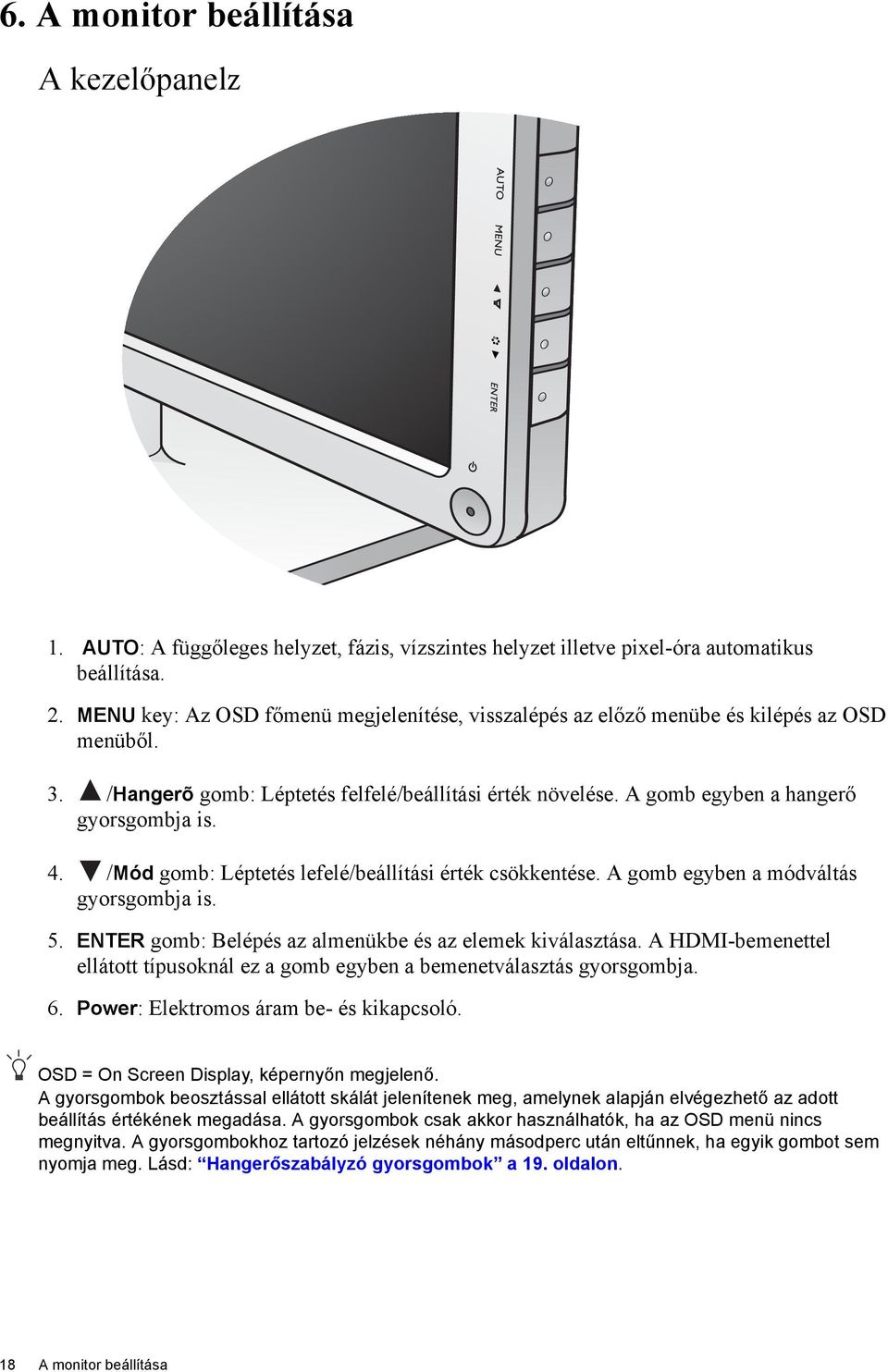

18 6. A monitor beállítása A kezelőpanelz 1. AUTO: A függőleges helyzet, fázis, vízszintes helyzet illetve pixel-óra automatikus beállítása. 2. MENU key: Az OSD főmenü megjelenítése, visszalépés az előző menübe és kilépés az OSD menüből. 3. /Hangerõ gomb: Léptetés felfelé/beállítási érték növelése. A gomb egyben a hangerő gyorsgombja is. 4. /Mód gomb: Léptetés lefelé/beállítási érték csökkentése. A gomb egyben a módváltás gyorsgombja is. 5. ENTER gomb: Belépés az almenükbe és az elemek kiválasztása. A HDMI-bemenettel ellátott típusoknál ez a gomb egyben a bemenetválasztás gyorsgombja. 6. Power: Elektromos áram be- és kikapcsoló. OSD = On Screen Display, képernyőn megjelenő. A gyorsgombok beosztással ellátott skálát jelenítenek meg, amelynek alapján elvégezhető az adott beállítás értékének megadása. A gyorsgombok csak akkor használhatók, ha az OSD menü nincs megnyitva. A gyorsgombokhoz tartozó jelzések néhány másodperc után eltűnnek, ha egyik gombot sem nyomja meg. Lásd: Hangerőszabályzó gyorsgombok a 19. oldalon. 18 A monitor beállítása

19 Gyorsgombos mód A monitor gombjai gyorsgombokként viselkedve a menü megjelenítése nélkül is lehetővé teszik bizonyos funkciók elérését. Hangerőszabályzó gyorsgombok A gombbal jelenítse meg a Hangerõjelzõt. A gomb ismételt lenyomásával növelheti, a gombbal pedig csökkentheti a hangerőt. A némításhoz tartsa 3 másodpercig nyomva a hangerőszabályzó gyorsgombot. A némítás megszüntetéséhez tartsa 3 másodpercig nyomva a hangerőszabályzó gyorsgombot. Mód gyorsgomb A gombot lenyomva tartva válthat a főablak hatféle módja Normál, Film, Játék, Fotó, srgb és Takarékos között. A beállítás azonnal hatályba lép. Lásd még: KÉP menü a 23. oldalon. Bemenet gyorsgomb (A csak analóg bemenettel ellátott típusokon nem található meg) A monitorhoz csatlakoztatott különféle számítógépes videojelforrások között az ENTER gombbal válthat. A beállítás azonnal hatályba lép. Lásd még: Bemenet a 29. oldalon. A monitor beállítása 19

20 Főmenü mód Az OSD (képernyőn megjelenő) menü segítségével a monitor összes beállítását meg tudja változtatni. A MENU gombot megnyomva az alábbi OSD főmenüt jelenítheti meg Öt fő OSD menü áll rendelkezésére: 1. MEGJEL. DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase Move MODE: Standard ENTER Select MENU Exit 2. KÉP 3. KÉP SPECIÁLIS 4. HANG 5. RENDSZER A (fel) vagy a (le) gombbal jelölje ki a kívánt menüelemet, majd a menüelem beállításainak eléréséhez nyomja meg az ENTER gombot. Lehetséges, hogy az Ön lakhelyén kapható termékek OSD menüje eltérő nyelveket támogat, a részleteket lásd: Nyelv a 29. oldalon, az OSD Settings (OSD beállításai) szakaszban. Az egyes menükről a következő oldalakon talál további információkat: MEGJEL. menü a 21. oldalon KÉP menü a 23. oldalon KÉP SPECIÁLIS menü a 25. oldalon HANG menü a 28. oldalon RENDSZER menü a 29. oldalon 20 A monitor beállítása

21 MEGJEL. menü 1. A MENU gombbal jelenítse meg a főmenüt. DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase MODE: Standard 2. A vagy a gombbal válassza ki a MEGJEL. elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Move ENTER Select MENU Exit 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Auto. Beállítás A képernyő beállításainak automatikus optimalizálása és módosítása. Az AUTO gombot gyorsgombként használhatja ennek a funkciónak az elérésére. Az ENTER gombbal válassza ki az elemet, majd végezze el a szükséges módosításokat. Ha digitális (HDMI) kábellel digitális videokimenethez csatlakoztatja a monitort, akkor az AUTO gomb és az Auto. módosítás funkció letilt. A monitor beállítása 21

22 V. pozíció A kép vízszintes pozíciójának módosítása. F. pozíció A kép függőleges pozíciójának módosítása. Pontfrekv. Módosítsa a képpontfrekvenciát úgy, hogy szinkronizálva legyen az analóg bemenet videojelével. Ez a funkció digitális bemenő jel esetén nem használható. A és a gombbal módosíthatja az értéket Fázis Lásd még: Képoptimalizálás a 17. oldalon. Módosítsa a képpontfázist úgy, hogy szinkronizálva legyen az analóg bemenet videojelével. Ez a funkció digitális bemenő jel esetén nem használható. Lásd még: Képoptimalizálás a 17. oldalon A monitor beállítása

23 KÉP menü 1. A MENU gombbal jelenítse meg a főmenüt. PICTURE Brightness Contrast Sharpness Gamma Color MODE: Standard 2. A vagy a gombbal válassza ki a KÉP elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Move ENTER Select MENU Back 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Fényerő A világos és sötét területek A gombbal növelheti, közötti egyensúly módosítása. a gombbal pedig csökkentheti a fényerőt. Kontraszt A sötét és a világos területek A gombbal növelheti, közötti különbség mértékének módosítása. a gombbal pedig csökkentheti a kontrasztot. Élesség A megjelenő képeken látható 1 5 A gombbal növelheti élek tisztaságának és a képernyőn látható láthatóságának módosítása. körvonalak tisztaságát, a gombbal pedig lágyabbá teheti a megjelenítést. A fényerő, a kontraszt és a élesség állítására csak Normál módban van lehetőség. Gamma (Akkor A színárnyalatok A gombbal növelheti érhető el, ha a fényerejének állítása. Az a gamma értékét Képmód Normál, alapérték a 2,2 (Windows (a színárnyalat sötétebbé vagy Takarékos esetében ez a szabványos állapotban van) érték). válik), a gombbal pedig csökkentheti (a színárnyalat világosabbá válik). Szín - Az ENTER gombbal beléphet a Szín menübe. 1,8 2,6 Ez a Szín menü csak Normál módban érhető el. A monitor beállítása 23

24 Normál Kékes Vöröses Felh. Mód Lehetővé teszi a videók és az állóképek természetes színekkel való megtekintését. Ez a gyári alapértelmezett színbeállítás. Hűvös árnyalatúvá teszi a képet; gyárilag a PC-iparban elfogadott fehér színre van beállítva. Meleg árnyalatúvá teszi a képet; gyárilag az újságnyomtatásban elfogadott fehér színre van beállítva. A kép színárnyalatának testreszabása. Az elsődleges színek, vagyis a piros, a zöld és a kék mennyiségének módosításával megváltoztatható a kép színárnyalata. Egy vagy több szín mennyiségét csökkentve mérsékelhető azok a kép színárnyalatára gyakorolt hatása. Ha például csökkenti a kék szín mennyiségét, akkor a kép fokozatosan sárgás árnyalatot vesz fel. Ha a zöld szín mennyiségét csökkenti, a kép bíborvörös árnyalatúvá változik. Színárnyalat: A színek érzékelhető erősségének állítása. Telítettség: A színek tisztaságának módosítása. Az elemet a a gombbal választhatja ki. vagy A vagy a gombbal, majd az ENTER gombbal válassza ki a Vörös, a Zöld vagy a Kék elemet. Ezt követően a és a gombbal végezheti el a szín módosítását. A és a gombbal módosíthatja az értéket. A és a gombbal módosíthatja az értéket. Vörös (0 100) Zöld (0 100) Kék (0 100) Színek alaphely. A Felh. Mód menüpontban megadott egyéni színbeállítások visszaállítása gyári alapértékekre. Az Szín menüből a MENU gombbal léphet ki. A színárnyalat és a telítettség csak komponens vagy HDMI bemenet használatakor módosítható. A beállítások a és a gombbal változtathatók meg. IGEN NEM 24 A monitor beállítása

25 KÉP SPECIÁLIS menü 1. A MENU gombbal jelenítse meg a főmenüt. PICTURE ADVANCED Picture Mode Senseye Demo Dynamic Contrast Display Mode Color Format HDMI RGB PC Range Move 5 MODE: Standard Standard OFF YUV RGB(16~235) ENTER Select MENU Exit 2. A vagy a gombbal válassza ki a KÉP SPECIÁLIS elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Képmód A képernyőn látható kép Normál A és a gombbal típusának leginkább módosíthatja az értéket. Film megfelelő képmód kiválasztása. Játék Normál Alapszintű Fotó s zámítógépes srgb alkalmazásokhoz. Takarékos Film Videók lejátszásához. Játék Videojátékok futtatásához. Fotó Állóképek megtekintéséhez. srgb Jobb színmegfeleltetést tesz lehetővé a perifériákon, például a nyomtatókon, a digitális fényképezőgépeken stb. Takarékos Használatakor a kép csökkentett fényerővel jelenik meg, így a készülék kevesebb elektromos energiát fogyaszt. A monitor beállítása 25

26 Senseye demó Dinamikus kontraszt (akkor érhető el, ha a Képmód Film, Játék vagy Fotó értékre van állítva) Kijelző mód A képernyő előnézetének megjelenítése a Képmód menüben kiválasztott módban. A funkció két részre osztja a képernyőt; a bal ablakban az alap mód szerinti, míg a jobb ablakban a kiválasztott mód szerinti előkép látható. A funkció képes a bemeneti jel jellemzőinek automatikus felismerésére, majd ennek alapján az optimális kontraszt beállítására. A funkció segítségével a 16:9-estől eltérő képarányú kép is megjeleníthető geometriai torzítás nélkül. Overscan A bemeneti kép kismértékű nagyítása. A funkció segítségével szükség esetén elrejthető a kép szélén megjelenő zaj. Teljes A bemeneti kép méretezése úgy, hogy kitöltse a képernyőt. Ideális a 16:9-es képarányú képek megjelenítéséhez. Képarány A bemeneti kép megjelenítése geometriai torzítás nélkül, a képernyőt a lehető legnagyobb mértékben kitöltve. A 16:9-es képarányú képek vízszintesen, míg a 4:3-as képarányúak függőlegesen töltik ki a képernyőt. Ha módosítani szeretné a beállításokat, akkor nyomja meg a vagy a gombot. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. A beállítások a és a gombbal változtathatók meg. A Kijelzõ mód menüben elérhetõ elemek a bemeneti jelforrástól függõen változnak. BE KI 0 5 Ha a D-sub bemeneten kapott jelet használja, és a bemenő kép nem szélesvásznú: Teljes Képarány Vagy A HDMI vagy a D-Sub (komponensről konvertált VGA)-bemeneten kapott jel használatakor: Overscan Teljes Képarány 26 A monitor beállítása

27 Színformátum A színábrázolást (RGB vagy YUV) határozza meg a jelforrástól függően: Számítógéptől kapott D-Sub (VGA): Az alapértelmezett színformátum az RGB. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. RGB YUV Videoeszközről kapott D-Sub (komponensről konvertált VGA): Az alapértelmezett színformátum az YUV. Ha a monitoron helytelenül jelennek meg a színek, akkor lehetséges, hogy kézzel kell beállítani a színformátumot. HDMI RGB PC tartomány (csak a HDMI bemenet használatakor érhető el) HDMI: A színformátum nem állítható át. A színformátum meghatározása a jelforrástól függően automatikusan történik. A színtartományok meghatározására szolgál. Válassza a csatlakoztatott HDMI-eszköz RGB-tartományának megfelelő beállítást. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. RGB (0 ~ 255) RGB (16 ~ 235) A monitor beállítása 27

28 HANG menü 1. A MENU gombbal jelenítse meg a főmenüt. AUDIO Volume Mute Audio Select 10 MODE: Standard OFF Auto Detect 2. A vagy a gombbal jelölje ki a HANG elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. Move MENU Back 4. A vagy a gombbal adja meg a kívánt beállítási értéket vagy választást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Hangerő A hangerő módosítása. A gombbal növelheti, a gombbal pedig csökkentheti a hangerőt. Némítás A hangbemenet némítása. A beállítások a és a BE gombbal KI változtathatók meg. Hangválasztás Segítségével PC-s hang A beállítások a és a kiválasztható a HDMI hang hangforrás, illetve a gombbal monitorra is hagyható a változtathatók meg. Auto hangforrás automatikus felismerés érzékelése. 28 A monitor beállítása

29 RENDSZER menü SYSTEM Input OSD Settings DDC/CI Auto Power off Information HDMI Auto Switch Move MODE: Standard D-sub OFF MENU Back 1. A MENU gombbal jelenítse meg a főmenüt. 2. A vagy a gombbal válassza ki a RENDSZER elemet, majd az ENTER gombbal lépjen be a menübe. 3. A vagy a gombbal léptesse a kijelölést a kívánt menüelemre, majd az ENTER gombbal válassza ki az elemet. 4. A vagy a gombbal végezze el a szükséges módosítást vagy kiválasztást. 5. Az előző menübe a MENU gombbal léphet vissza. Elem Funkció Működés Tartomány Bemenet Segítségével kiválasztható D-sub (VGA) A beállítások a és a a videokábellel létesített gombbal változtathatók HDMI kapcsolat típusának meg. megfelelő bemenet. OSD beállításai - Az ENTER gombbal beléphet az OSD beállításai menübe. Nyelv Az OSD menü nyelvének beállítása. A és a gombbal módosíthatja az értéket. Lehetséges, hogy az OSD menüben megjelenő, kiválasztható nyelvek listája az Ön földrajzi területére szállított termékek esetében eltérő a jobb oldalon láthatótól. English Français Deutsch Italiano Español Polski 日 本 語 Česky 繁 體 中 文 Magyar 简 体 中 文 SICG/BiH/ CRO Română Nederlands Русский Svenska Português A monitor beállítása 29

30 V. pozíció Az OSD menü vízszintes pozíciójának módosítása. F. pozíció Az OSD menü függőleges pozíciójának módosítása. Megjelenítési idő OSD zárolása Az OSD menü megjelenítési idejének módosítása. Megelőzi a monitor bármely beállításának véletlen módosítását. Ha ez a funkció aktiválva van, akkor az összes OSD kezelőszerv és gyorsgombbal végrehajtható művelet kikapcsol. A és a gombbal módosíthatja az értéket. A és a gombbal módosíthatja az értéket. Az OSD beállításai menüből a MENU gombbal léphet ki. DDC/CI* Lehetővé teszi a monitor beállításainak a számítógépen futó szoftverből történő megadását. Auto. kikapcsolás A megadott idő elteltével az energiatakarékos módban lévő monitor automatikusan kikapcsol. Ha az OSD kezelőszervek alapállapotban zárolva vannak, akkor nyomja le és 15 másodpercig tartsa lenyomva a MENU gombot, ezzel be tud lépni az OSD zárolása menüpontba, majd el tudja végezni a szükséges módosításokat. Másik lehetőség: A vagy a gombbal válassza ki az OSD beáll. menü OSD zárolása almenüjében a NEM értéket; ezt követően az OSD kezelőszervei elérhetővé válnak. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket. A menüelemet az ENTER gombbal választhatja ki. A vagy a gombbal módosíthatja az értéket mp. 10 mp. 15 mp. 20 mp. 25 mp. 30 mp. IGEN NEM BE KI KI 10 perc 20 perc 30 perc 30 A monitor beállítása

31 Info. A monitor aktuális beállításainak megjelenítése Bemenet Jelenlegi felbontás Optimális felbontás (a monitorral elérhető legjobb) HDMI auto váltás Alaphely. Ha ez a funkció be van kapcsolva, akkor a készülék a hangbemenet automatikus kiválasztásakor a HDMI-portot is figyelembe veszi. Egyébként a HDMI csak kifejezett módon vagy gyorsgombbal választható ki. Az összes működési mód, szín és geometriai beállítás visszaállítása a gyári alapértékre A menüelemet az ENTER gombbal választhatja ki. A beállítások a és a gombbal változtathatókmeg. Ha módosítani szeretné a beállításokat, akkor nyomja meg a vagy a gombot. Típus neve BE KI IGEN NEM *DDC/CI, Display Data Channel/Command Interface (megjelenítői adatcsatorna/parancsinterfész), amelyet a Video Electronics Standards Association (VESA) fejlesztett ki. A DDC/CI lehetővé teszi, hogy a rendszer távoli hibafelderítést szolgáló parancsokat küldjön szoftverből a monitornak. A monitor beállítása 31

32 7. Hibaelhárítás Gyakori kérdések (FAQ) A kép elmosódott: Tanulmányozza a következő szakaszban szereplő útmutatást: A képernyő felbontásának módosítása a 35. oldalon, majd válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat. Hogyan kell a VGA hosszabítókábelt használni? A próba idejére távolítsa el a hosszabítókábelt. Nézze meg fókuszban van-e most a kép? Ha nem, akkor a következő szakasz útmutatásai alapján végezze el a kép optimalizálását: A képernyő frissítési gyakoriságának módosítása a 36. oldalon. Szokásosnak tekinthető a hosszabbítókábelekben keletkezett veszteség miatt előforduló képelmosódás. Ezeket a veszteségeket minimálisra csökkentheti, ha olyan kábelt használ, amelynek jobb a vezetési minősége, vagy amelyben beépített búszter van. Az elmosódott kép csak a természetes felbontásnál alacsonyabb felbontású beállításnál jelentkezik? Tanulmányozza a következő szakaszban szereplő útmutatást: A képernyő felbontásának módosítása a 35. oldalon. Válassza a természetes felbontást. Pixelhibák észlelhetők: A számos pixel egyike mindig fekete, egy vagy több pixel mindig fehér, egy vagy több pixel mindig piros, zöld, kék vagy bármely más színű. Tisztítsa meg az LCD képernyőt. Kapcsolja ki majd be a készüléket. Egyes képpontok állandóan világító vagy kikapcsolt állapotban vannak, ami nem hibajelenség, hanem az LCD technológia természetes velejárója. A kép hibás színezésű: Sárga, kék vagy rózsaszín. Válassza a MENU > KÉP > Szín > Színek alaphely. menüpontot, majd a VIGYÁZAT üzenet megjelenésekor válassza az IGEN elemet; ezzel a gyári alapértékekre állítja a színbeállításokat. Ha a kép még mindig nem kifogástalan és az OSD színezete szintén hibás, ez azt jelenti, hogy a három alapszín valamelyike hiányzik a jelbemeneten. Ellenőrizze a jelkábel csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával. Nincs kép a kijelzőn: A LED zöld színű. Ha a LED fénye zöld színű és a képernyőn az Out of Range felirat olvasható, ez azt jelenti, hogy nem támogatott megjelenítési módot használ. Módosítsa a beállításokat a támogatott módok valamelyikére. Tanulmányozza a következő szakaszt: Előre meghatározott megjelenítési módok a 37. oldalon. 32 Hibaelhárítás

33 A statikus kép finom árnyéka látható a képernyőn: Kapcsolja be az energiakezelési funkciót, így a számítógép és a monitor alacsony energiafogyasztással járó alvó módba kapcsol, amikor nem használja. A kép ernyőbeégését képernyőkímélővel előzheti meg. A LED narancssárga színű. Ha a LED fénye narancssárga, az energia megtakarítás rendszere beindult. Nyomjon egy billentyűt a számítógép billenytyűzetén, vagy mozgassa meg az egeret. Ha ez nem segít ellenőrizze a jelző kábelt és annak csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával. A LED egyáltalán nem világít. Ellenőrizze a fő áram-csatlakozókat a külső, fő csatlakozóaljzatot illetve főkapcsolót. A kép torzított, villog vagy vibrál: Tanulmányozza a következő szakaszban szereplő útmutatást: A képernyő felbontásának módosítása a 35. oldalon, majd válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat. A monitor a natív felbontásában működik, de a kép továbbra is torz marad. Előfordulhat, hogy a különböző bemeneti források képe torzan vagy elnyújtva jelenik meg, ha a monitor a natív felbontásában működik. Ha mindegyik bemeneti forrás esetében optimális megjelenítési jellemzőket szeretne elérni, akkor a Kijelző mód funkcióval állítsa be a bemeneti forrásnak megfelelő képarányt. További részletek: Kijelző mód a 26. oldalon. A kép el van tolódva: Tanulmányozza a következő szakaszban szereplő útmutatást: A képernyő felbontásának módosítása a 35. oldalon, majd válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat. Nem érhetők el az OSD kezelőszervei: Ha az OSD kezelőszervek alapállapotban zárolva vannak, akkor nyomja le és 15 másodpercig tartsa lenyomva a MENU gombot, ezzel be tud lépni az OSD zárolása menüpontba, majd el tudja végezni a szükséges módosításokat. Másik lehetőség: A és a gombbal válassza ki az OSD beáll. menü OSD zárolása almenüjében a NEM értéket (RENDSZER menü); ezt követően az OSD kezelőszervei elérhetővé válnak. Nem szólnak a külső hangszórók: Ha a külső hangszórók USB-kapcsolaton keresztül kapják a tápellátást, akkor ellenőrizze az USB-kapcsolatot. Növelje a külső hangszórók hangerejét (lehetséges, hogy túl alacsony a hangerő vagy a készülék el lett némítva). Nem némítható a hang: Indítsa újra a számítógépet. Frissítse a grafikus és/vagy a hangeszköz illesztőprogramját. Hibaelhárítás 33

34 További segítségnyújtás Amennyiben a problémák azután is fennálnak, hogy ezt a kézikönyvet elolvasta és az utasítsokat követte, kérjük vegye fel a kapcsolatot viszonteladójával, vagy keressen minket a: Support@BenQ.com. 34 Hibaelhárítás

35 A képernyő felbontásának módosítása A folyadékkristályos megjelenítési (LCD) technológia jellegéből fakadóan a képfelbontás rögzített. A lehető legjobb megjelenítési teljesítmény elérése érdekében állítsa a készüléket az általa támogatott maximális felbontásra és 16:9-es képarányra. Ezt nevezzük natív, más szóval maximális felbontásnak ezzel adja a monitor a legtisztább képet. Az egyes LCD-típusok natív felbontását az alábbi táblázat tartalmazza. A kisebb felbontások megjelenítése egy interpolációs áramkör segítségével teljes képernyőn történik. Interpolált megjelenítésnél a kép típusától és eredeti felbontásától függően előfordulhat, hogy a képponthatárokon elmosódik a kép. Típus Natív felbontás V2210 / V2210 Eco 1920 x 1080 V2410 / V2410 Eco 1920 x 1080 Az LCD technológia előnyeinek teljes kihasználásához az alább ismertetett módon állítsa a számítógépet a natív felbontásra. Felhívjuk a figyelmét arra, hogy nem minden számítógép grafikus vezérlője támogatja ezt a felbontást. Ha az Ön számítógépében található vezérlő is ilyen, akkor látogasson el a gyártó webhelyére, és ellenőrizze, hogy van-e hozzá olyan frissített illesztőprogram, amely támogatja a megfelelő felbontást. A videovezérlők illesztőprogramjait gyakran frissítik, és ez alkalommal sokszor új felbontások támogatására is képessé teszik őket. Lehetséges, hogy le kell cserélnie a számítógép videokártyáját egy olyanra, amely támogatja a monitor natív felbontását. 1. Nyissa meg a Display Properties (Megjelenítés tulajdonságai) párbeszédpanelt, majd kattintson a Settings (Beállítások) fülre. A Display Properties (Megjelenítés tulajdonságai) párbeszédpanel megnyitásához kattintson az egér jobb gombjával a Windows asztalra, majd kattintson a felugró menü Properties (Tulajdonságok) parancsára. 2. A felbontás állítására a Screen area (Képernyőterület) területen található csúszka használható. Válassza ki az ajánlott (maximális) felbontást, majd kattintson az Apply (Alkalmaz) gombra. Ha eltérő felbontást választ, akkor ügyeljen arra, hogy azt a készülék interpolálni fogja, emiatt valószínűleg nem lesz olyan pontos a megjelenítés, mint natív felbontás mellett. 3. Kattintson az OK, majd a Yes (Igen) gombra. 4. Zárja be a Display Properties (Megjelenítés tulajdonságai) ablakot. Ha a bemeneti forrás nem tud 16:9-es képarányú képet adni, akkor a kép elnyújtva vagy torzítva jelenhet meg. Ha meg szeretné tartani az eredeti képarányt, akkor a menü Kijelzési mód részében választhatja ki a megfelelő képméretezési lehetőséget. További információ Kijelző mód a 26. oldalon található. 35

36 A képernyő frissítési gyakoriságának módosítása Az LCD kijelzők esetében nem muszáj a lehető legnagyobb frissítési gyakoriság használatára törekedni, ugyanis az LCD monitorok műszaki jellemzőikből fakadóan nem villognak. A legjobb eredmény a számítógépen gyárilag megadott beállításokkal érhető el. A gyári üzemmódok a következő fejezetben szerepelnek: Előre meghatározott megjelenítési módok a 37. oldalon. Az 1920 x 1080-as felbontáshoz 59,934 Hz-es érték választható. (Nem érvényes az összes típusra.) Lásd a következő táblázatot: 35. oldalon. 1. Kattintson duplán a Control Panel (Vezérlőpult) részeként elérhető Display (Megjelenítés) ikonra. 2. A Display Properties (Megjelenítés tulajdonságai) ablakban váltson át a Settings (Beállítások) lapra, majd kattintson az Advanced (Speciális) gombra. 3. Kattintson az Adapter (Adapter) fülre, majd állítsa át a frissítési gyakoriságot úgy, hogy egyezzen a specifikációs táblázatban szereplő gyári módok valamelyikével. 4. Kattintson a Change (Módosítás), az OK, majd a Yes (Igen) gombra. 5. Zárja be a Display Properties (Megjelenítés tulajdonságai) ablakot. 36

37 Előre meghatározott megjelenítési módok Bejövő megjelenítési mód (bemeneti időzítés) Felbontás 21,5W 1920X W 1920X1080 v v 640x480@75Hz v v 720x400@70Hz v v 800x600@60Hz v v 800x600@75Hz v v 832x624@75Hz v v 1024x768@60Hz v v 1024x768@75Hz v v 1152x870@75Hz v v 1280x720@60Hz v v 1280X960@60Hz v v 1280x1024@75Hz v v 1360x768@60Hz v v 1600x900@60Hz v v 1680x1050@60Hz v v 1920x1080@60Hz v v Ha olyan grafikus vezérlőkártyát használ, amely nem szabványos frekvenciájú jelet szolgáltat, akkor előfordulhat, hogy hibásan jelenik meg a kép. Ez azonban nem utal hibára. A jelenség az automatikusan meghatározott beállítások módosításával, illetve a fázisbeállításoknak és a képpontfrekvenciának a MEGJEL. menüben történő módosításával szüntethető meg. A készülék élettartamának meghosszabbítása érdekében javasoljuk a számítógép energiagazdálkodási funkcióinak használatát. 37

38 Recycling information Recognizing the importance of environmental protection and assigning itself the responsibility of protecting the global environment, BenQ has endeavored, and will steadily continue to endeavor, to construct recycling systems around the world so as to collect and recycle the used monitors from our customers. Therefore, we would sincerely appreciate your support in properly recycling or disposing of your monitor at the end of its life cycle. This recycling information guide provides you the information on our service centers. Please see the following list to contact the center in your area, and our service centers will assist you in managing your used monitors. To gain the up-to-date recycling information, please visit the following website: Area Country Details on the Service Center Asia Pacific Taiwan BenQ Asia Pacific Corp. Customer Care Department Tel.: Jihu Road, Neihu, Taipei 114, Taiwan (R.O.C.) America United States BenQ America Corp Barranca Parkway, Suite A-205 Irvine, CA Customer Service Toll-free number: (USA) Europe Austria UFH Umweltforum Haushalt Tel.: Belgium RECUPEL ICT Tel.: info@recupel.be 38 Recycling information

39 Area Country Details on the Service Center Czech RREMA looo IK, a.s. Bavorská Praha 5?eská republika Tel.: Fax: Denmark Norway Estonia Elretur A/S Tel.: Elretur AS Tel.: EES - Ringlus Endla 3, Tallinn, Tel.: Fax: info@eesringlus.ee Finland Elker OY Tel.: +358 (0) info@elker.fi Germany Greece EAR Tel.: info@stiftung-ear.de ANAKIKLOSI SISKEVON S.A. Tel: Fax: electrocycle@otenet.gr Recycling information 39

40 Area Country Details on the Service Center Hungary ELECTRO-COORD Magyarország Kht. Márvány utca 18, H-1012 Budapest Tel.: (+36-1) , Fax: (+36-1) Ireland Luxembourg Midia Ltd Tel.: Fax: Unit B Montone Business Park Oak Road Dublin 12 Ecotrel 7, rue Alcide de Gasperi L-1615 Luxembourg (Kirchberg) Tel.: Fax: Netherland Portugal ICT Milieu Tel.: info@ictmilieu.nl Associaçao Portuguesa de Gestao de residuos de Equipamentos Electricos o Electronicos Av. Do Forte, nº3 Edificio Suecia I, piso Carnaxide, Portugal Tel.: +(351) ERP - Associaçao Gestora de Residuos de Equipamentos Electricos o Electronicos Beloura Office Park, Edifício 6, Sala 6 Quinta da Beloura SINTRA, Portugal Tel.: +(351) info@erp-portugal.pt 40 Recycling information

41 Area Country Details on the Service Center Slovakia Spain Sweden France SEWA, a.s. Ra?ianska? Bratislava Tel.: (0) Fax: (0) sewa@sewa.sk ECOASIMELEC C/ Orense, 62, Madrid Tel.: Fax: El-kretsen AB Tel.: +46 (0) info@el-kretsen.se EcoLogic SAS Immeuble ARAGO I 41, Boulevard Vauban Guyancourt Tel.: contact@ecologic-france.com UK WeeeCare Plc Richmind House Garforth Leeds LS25 1NB Tel.: Fax: admin@weeecare.com Italy ecor'it V.le Fulvio Testi, Cinisello Balsamo (MI) Tel.: Fax: info@ecorit.it Recycling information 41
