1 Termékkatalógus

2 2 Knauf AMF Egységes rendszermegoldások a moduláris álmennyezetek kínálatában erős termékmárkák egy gyártótól

3 HERADESIGN kreatív és sokszínűkonvenciómentes Így alkothatunk maradandó akusztikai megoldást. A fagyapot kimagasló akusztikai megoldásai és közel határtalan kialakítási lehetőségei nagyban hozzájárulnak az ökológiailag értékes életterek kialakításához. Bevezetés Akusztika 07 Történeti áttekintés 08 Tartósság 10 Terméktulajdonságok 13 Referenciák Termékprogram 22 Színek 24 Termékek HERADESIGN macro 27 HERADESIGN fine 28 HERADESIGN superfine 29 HERADESIGN micro 30 HERADESIGN plano 31 Termékprogram A2 32 Termékprogram plus 34 Rendszerek Lamellák 38 Álmennyezeti sziget 40 Tartószerkezet szerelési lehetőségei 41 Szerkezetek Csavarozott rögzítés lécvázra 44 Csavarozott rögzítés CD-vázra 45 Látszóbordás függesztett álmennyezet 46 Rejtettbordás függesztett álmennyezet 47 Knauf AMF tartórendszerek 48 VK - 10 élkiképzés, rejtett T-profilokkal 49 Falburkolat HERADESIGN profilrendszerrel 50 Rögzítés ragasztásos technológiával 51 Kivitelezési útmutató 52 Élkiképzések 56 Vásárlói vélemények 58 3

4 Világszerte Falburkolat Design tartós Természet Álmennyezeti rendszerek Építészet Akusztika időtlen Akusztikai megoldások Fenntartható akusztikai megoldások a Helyiségek Kellemes közérzetének biztosítására 4

5 Az élhető, kellemes környezet megteremtésére való igény nagyobb, mint valaha. Építészeknek, tervezőknek és építtetőknek egyaránt ezt az igényt kell kielégítenie. A mi feladatunk, hogy olyan terméket adjunk az Önök kezébe, mely lehetővé teszi ezen kihívás teljesítését. A HERADESIGN akusztikai megoldása ökológiailag kifogástalan alapanyagokból készül, minden funkciónak megfelel, korlátlan kialakítási lehetőséget biztosít. Így járulunk hozzá töretlenül a korszerű helyiségek kialakításához. HERADESIGN. A fenntartható akusztika alkotóeleme. 5

6 6

7 Akusztika Nyugalom Helyiség atmoszférája Akusztika Kellemes közérzet Beszélgetés Kikapcsolódás A HERADESIGN termékek minden zavaró mellékzörejt csökkentenek a helyiségekben. Természetesen adódnak olyan zajforrások, melyeket nem tudnak kiszűrni. Nem minden zavaró tényező köthető össze nyilvánvalóan a zajjal. Egy kellemes helyiség atmoszférájának kialakításánál nem csak az döntő, amit hallunk, hanem az is, amit érzünk. A HERADESIGN márka évtizedek óta foglalkozik az akusztika témájával. Számunkra ez nemcsak a zaj, illetve az akusztikai jelenségek kutatását jelenti, hanem kiváló, tartós akusztikai megoldások fejlesztését is. Az akusztika az egyik legfontosabb elem, mely közérzetünket, hangulatunkat, kedélyállapotunkat befolyásolja, még ha ezt tudatosan nem is érezzük. A HERADESIGN magas színvonalú, fagyapot anyagú akusztikai rendszereket állít elő, forgalmaz és fejleszt mennyezetek és falak burkolására egyaránt, melyek egyedi, időtlen design kialakítását teszik lehetővé. Nemes, hangulatos karakterük - mely fagyapot - struktúrájukból adódik - teszik ezt a terméket összetéveszthetetlenné. A nagyfokú kompetencia, az évtizedes tapasztalat és a vállalat tradicionális eredete vezetett e kiváló akusztikai megoldáshoz, mely a kellemes közérzetet és a teljesítőképességet fokozza. Koncentráció feszültségmentesen sikerhez vezet! A HERADESIGN akusztikai rendszerek fő felhasználási területei: Oktatási-, Sport-, Iroda-, Középületek, Szórakoztató - és Szabadidőközpontok Ebből a termékkatalógusból többet megtudhat a HERADESIGN termékek sokszínűségéről, kiváló hangelnyelési értékeiről és kialakítási lehetőségeiről. Kérdése van? Keresse műszaki információs szolgálatunkat, az AMF direkt-et Tel.: info@knaufamf.hu egyszerűen és közérthetően kaphat további információkat és vizsgálati jegyzőkönyveket. 7

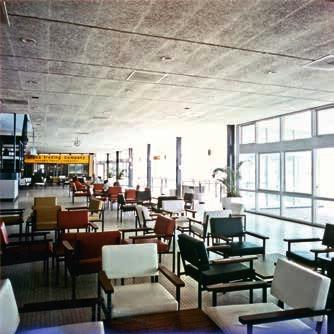

8 Történeti áttekintés Repülőtér Váróterme, Aruba Airport, 1976 Ajax futballcsapat klubterme Amsterdam 1935 Örökké modern és világszerte kedvelt A sikertörténetek, mint amilyen a magnezitkötésű fagyapot lapé, mindig a tiszta célkitűzés, az újítás és a kitartás kombinációjából születnek. Az 1908-ban bevezetett fagyapotlap, mint forradalmi építőipari termék, nagyívű fejlődésen ment keresztül ben tette meg az első lépéseket a kedvelt termékké váláshoz vezető úton. Japántól Amerikáig, Finnországtól Dél-Afrikáig volt és ma is szembetűnő látvány sok neves épületben, s nem csak a mennyezeten. Hatékony funkcionalitása és modern megjelenése eleget tesz azon követelményeknek, melyet a mindig változó építészeti stílusok és működési igények támasztanak felé tól a Ferndorf-i /Ausztria/ székhelyű HERADESIGN vállalat a Knauf AMF Deckensysteme GmbH tagvállalata lett. 8

9 Történeti áttekintés Főiskola, Rhein-Waal Erazmusz Egyetem, Rotterdam 9

10 Tartósság 0751 / 03 Minden területen zölden A HERADESIGN fagyapot - akusztikus lapok a kiváló nyersanyagok és az innovatív gyártástechnológia révén, funkcionalitásuk mellett gazdag lehetőséget kínálnak egyedi design kialakításra. A kiváló hangelnyelési értékek és a fenntartható alapanyagok, technológiák biztosítják a HERADESIGN akusztikai megoldásainak, a helyiségek komfortjának jelentős javítását. A helyiségben tartózkodók komfortérzete fokozottan javul, így a koncentráció, a hatékonyság és a teljesítőképesség is jobb. A HERADESIGN akusztikus lapok tehát biológiailag teljes mértékben ártalmatlanok. Akusztika és esztétikus megjelenés környezettudatosan! 10

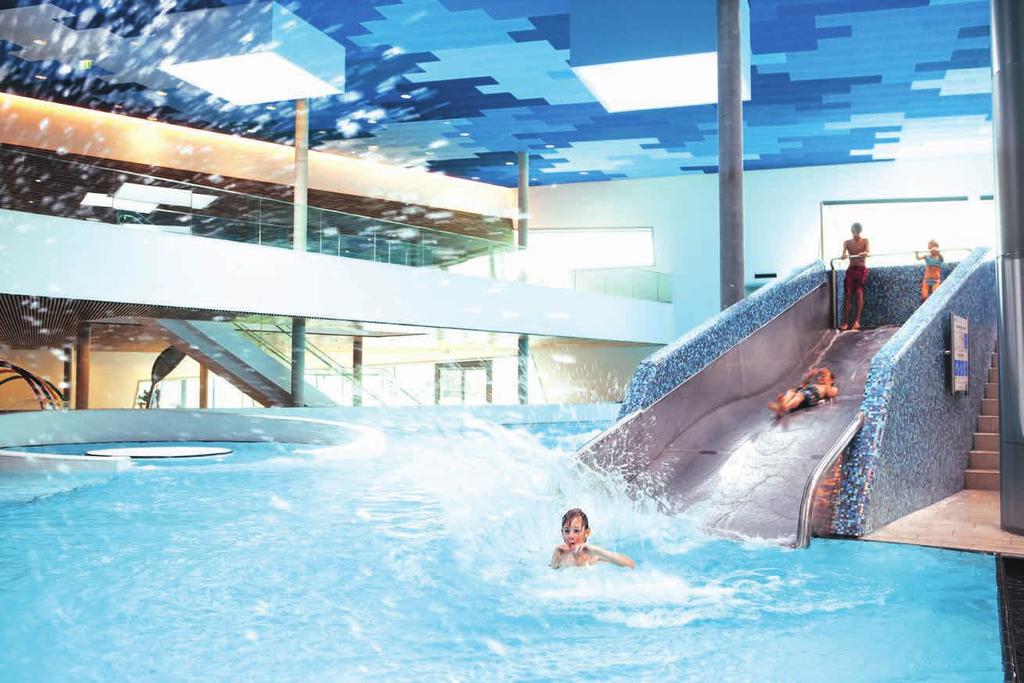

11 Photo: Cathrine Stukhard/ Therme Wien 11

12 Terméktulajdonságok Tartós. Működőképes. Fa, magnezit és víz a fő alkotóelemei a HERADESIGN akusztikus lapoknak - biológiailag teljes mértékben ártalmatlanok. A HERADESIGN magnezitkötésű fagyapot lapja egy természetes termék, ami teljes mértékben megfelel a nemzetközi trendnek. A HERADESIGN akusztikus lapok az épületekben több mint 80 éves élettartamot érhetnek el. Amennyiben azonban a csere egyszer szükségessé válik, a magnezittel kötött fagyapot lapok hulladéklerakóban elhelyezhetők, vagy akár újrahasznosíthatók. 12

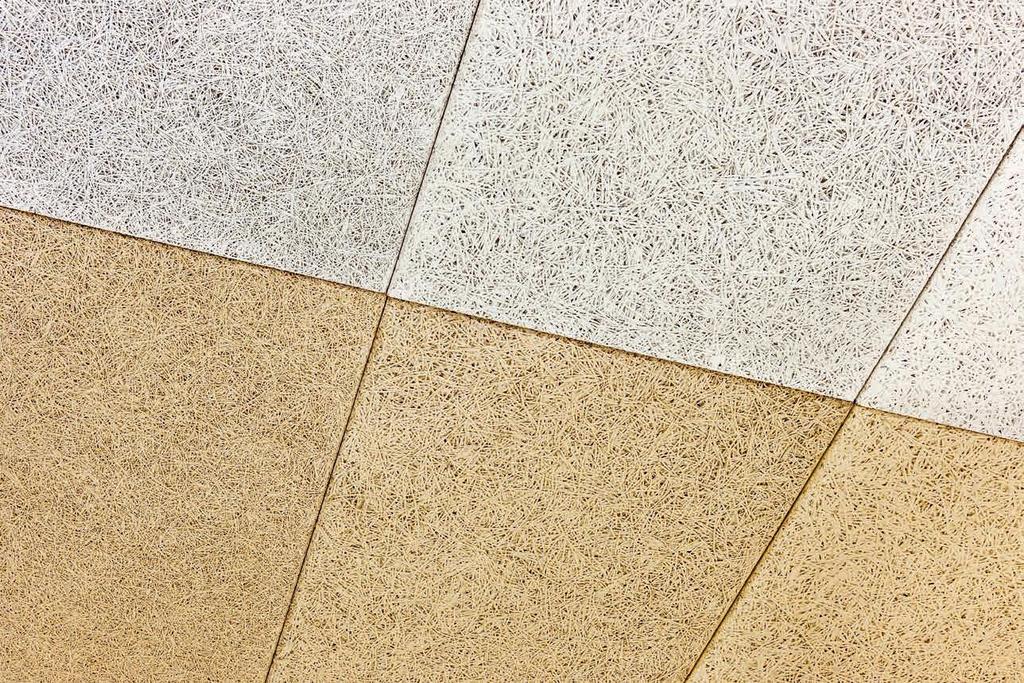

13 Terméktulajdonságok Nyitott és homogén felületszerkezetek Csak a HERADESIGN által kifejlesztett technológiával és minőségi feltételekkel lehetséges nyitott, homogén és könnyen felismerhető felületstruktúrát előállítani, amely egyidejűleg csekély kötőanyag-felhasználást igényel. Ez az egyedülálló felületi megjelenés a lapnak nemes és elegáns karaktert biztosít, mely lehetővé teszi alkalmazását igényes belsőépítészeti megoldásoknál. Méretpontosság és tűréstartomány A HERADESIGN termékek gyártója olyan gyártástechnológiát alkalmaz, amely maximum +/- 1 mm méretpontosságot enged meg a vastagság tekintetében. Sokféle élkiképzés A gyártástechnológia és a kötőanyag pontos és kiváló minőségű élkiképzéseket eredményeznek, melyek majdnem minden a piacon kapható álmennyezeti rendszerhez és tartószerkezethez alkalmazhatók. Hangelnyelés A HERADESIGN akusztikus lapok fali és mennyezeti dekorációs elemként α w = 1,0 hangelnyelési értéket érhetnek el. Hosszú élettartam 90 %-os relatív páratartalom mellett alkalmazható belső terekben. A penészedés miatti károsodástól és öregedéstől a magnezit védi a farostszálakat. Pára- és klímaszabályozó A magnezit egy nedvszívó, épületbiológiailag elismert kötőanyag. Ebből kifolyólag a HERADESIGN lapok akusztikai-belsőépítészeti tulajdonságaik mellett páraill. klímaszabályozó tulajdonságokat is felmutatnak. Jó formatartó A HERADESIGN akusztikus lapokat optimális páratartalom mellett szállítjuk, így a beépítési állapotban a zsugorodási mérték csupán 1 mm lehet. Ezáltal a mennyezeti kép tökéletes, megnyíló fugáktól mentes marad. Természet és Trend találkozása Az épületbiológiailag ártalmatlansági bizonyítvány mellett /Rosenheim-i Épületbiológiai Intézet/ a HERADESIGN hangsúlyt fektet a tartósságra és költségkímélésre a terméktechnológia és a nyersanyag-felhasználás vonatkozásában. (az EN ISO szerinti EPD-AUB). Éghetőség - Nem éghetőség (A2) A HERADESIGN lapok alapvetően B-s1, d0 éghetőségi osztályba tartoznak. Ezentúl a HERADESIGN superfine A2 és a HERADESIGN fine A2 termékeket A2-s1, d0 éghetőségi osztályban kínáljuk Önöknek! Nemes és tartós nyersanyagok A HERADESIGN ideális kötőanyagot használ a farostszálak számára: a magnezitet. A magnezit védi a szálakat és hosszú ideig rugalmasan tartja azokat. A gyártási eljárás során kizárólag megbízható erdészetekből származó fát használnak (PEFC és FSC bizonyítvány). Magas mechanikai terhelhetőség A HERADESIGN akusztikus lapok a DIN és az EN típusú labdaütés-állósági teszteken - 90 km/h törésteszt - egyaránt kiválóan megfeleltek. Ezt a magnezit kötőanyag eredményezi, mely tulajdonságai alapján tartós szálrugalmasságot és egyben tömörséget biztosít. Termékportfólió A HERADESIGN az egyetlen gyártó, aki széles kínálatot nyújt a fagyapotlapoktól a klasszikus rostszálas felületeken át, egészen a dekoratív porózus felületekig. 13

14 Referenciák 1 2 Érzéki vagy egzotikus, klasszikus vagy modern, extravagáns vagy kifinomult: Különféleképp jellemezhetők a HERADESIGN belföldi és nemzetközi referenciaépületei. Egyben azonban azonosak: olyan kiforrott termékprogramról tesznek tanúbizonyságot, mely világszerte eleget tesz a különféle stílusirányzatoknak és igényeknek. Engedje meg, hogy egy világ körüli útra hívjuk meg, ahol felfedezheti a kialakítási lehetőségek gazdag palettáját! 14

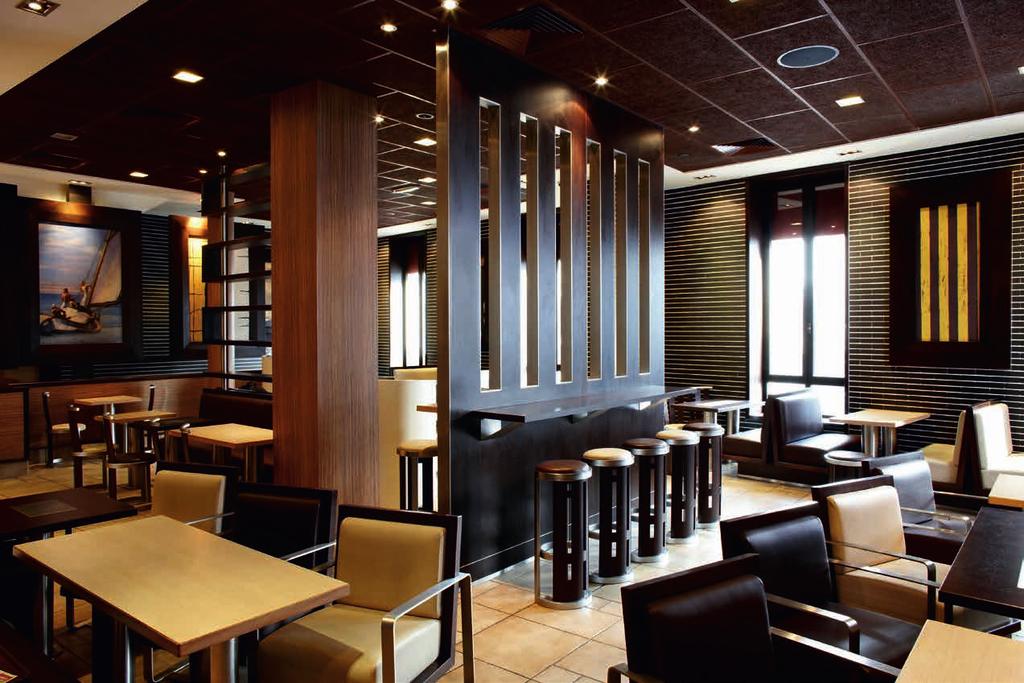

15 Referenciák Erasmus Egyetem, Rotterdam, Hollandia, HERADESIGN superfine 2 Bartle Bogle Hegarty London HQ, Anglia, HERADESIGN superfine 3 Aula Egyetem Lublin, Lengyelország, HERADESIGN superfine 4 McDonald s, Paris, Franciaország, HERADESIGN superfine 5 Egyetem Luzern, Svájc, HERADESIGN superfine 15

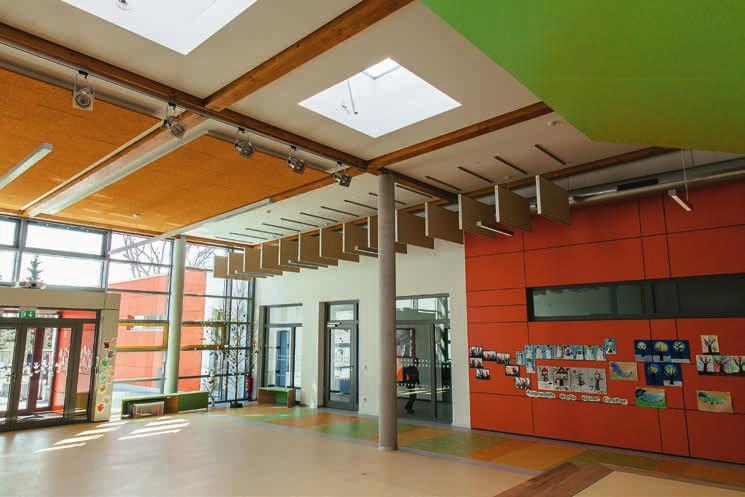

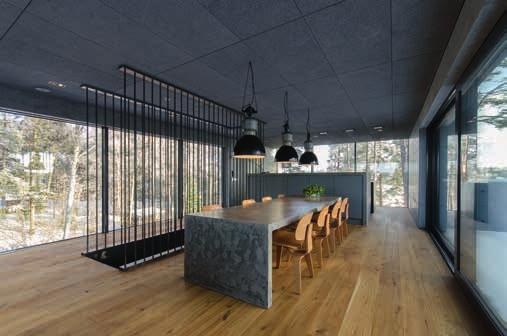

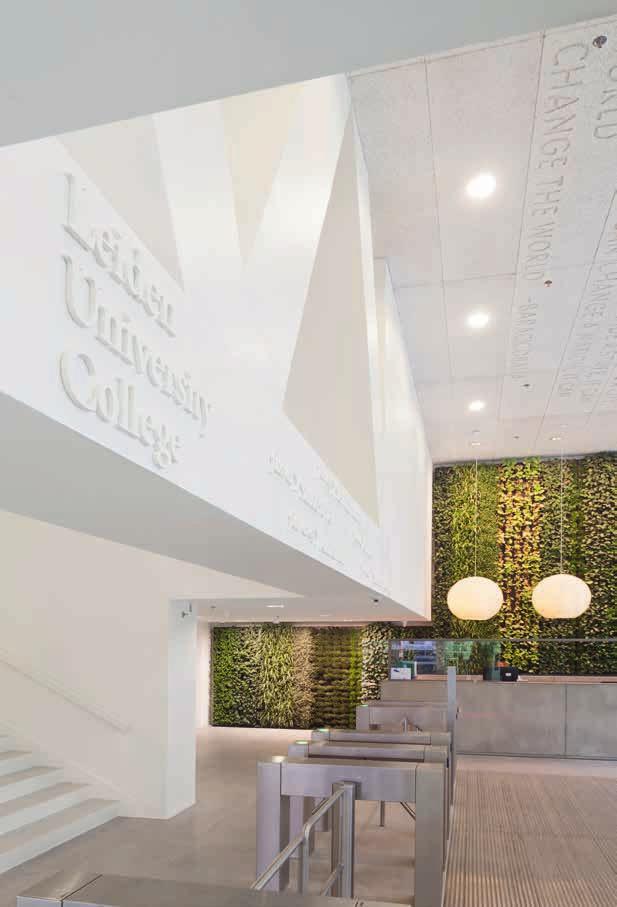

16 Referenciák Általános Iskola, Bentwisch, Németország, HERADESIGN superfine 2 VillAma, Turku, Finnország, HERADESIGN superfine 3 Egyetem Leiden, Hollandia, HERADESIGN fine 16

17 Referenciák 3 17

18 Referenciák

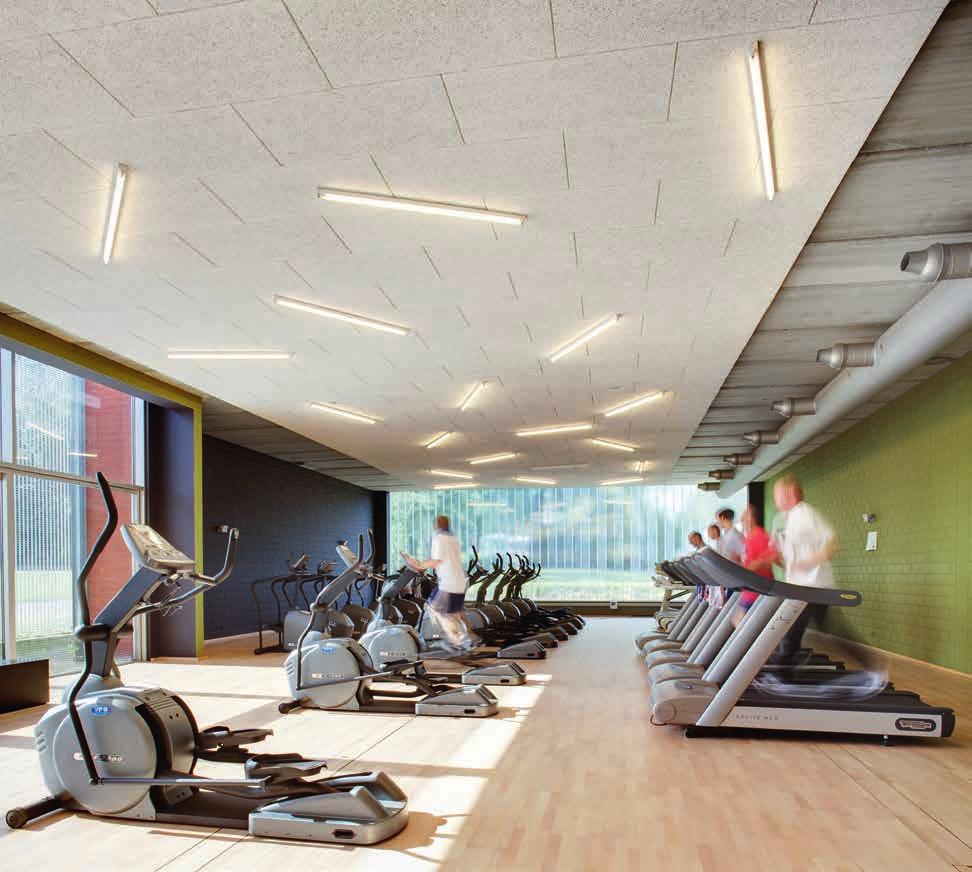

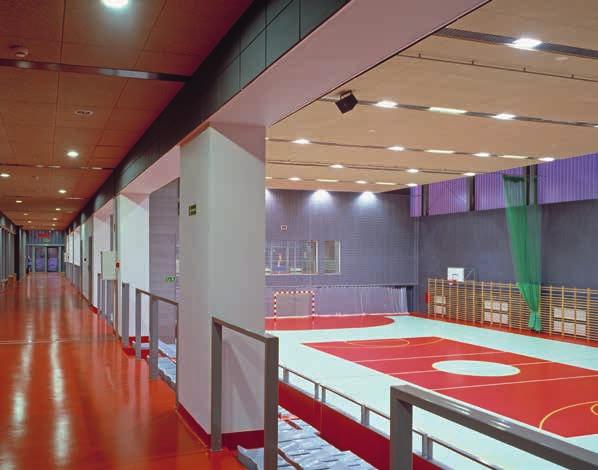

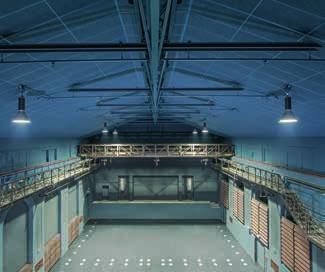

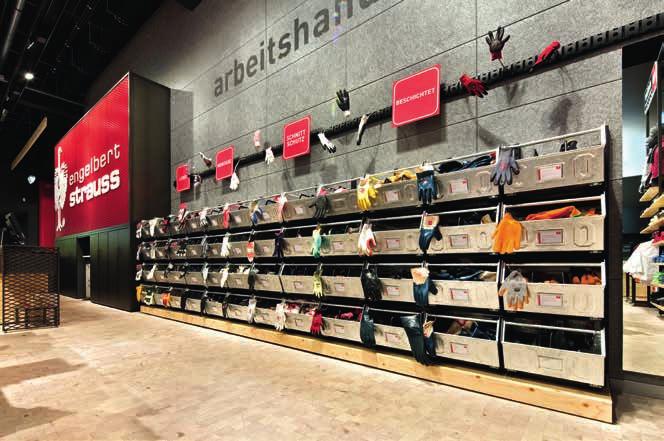

19 Referenciák Fitness center, olimpiai uszoda, München, Németország, HERADESIGN superfine 2 Muffathalle München, Németország, HERADESIGN superfine 3 Sportcsarnok, Bieruń, Lengyelország, HERADESIGN superfine 4 engelbert strauss GmbH, Hockenheim, Németország, HERADESIGN superfine 5 AachenMünchener, Németország, HERADESIGN fine 19

20 Referenciák 1 20

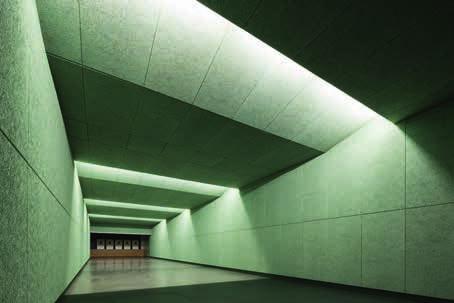

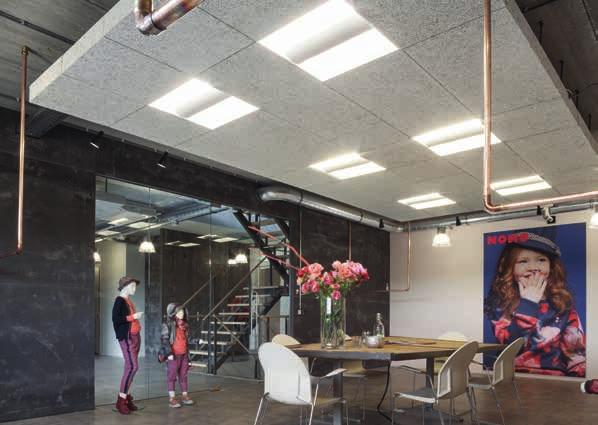

21 Referenciák 2 1 Sophia Revalidation Centre, Den Haag, Hollandia, HERADESIGN fine 2 Showroom Jolo Fashion, Hollandia, HERADESIGN fine 3 Lőtér HSG, München, Németország, HERADESIGN superfine 3 Még több referenciafotó tölthető le a HERADESIGN tábla-alkalmazásokból 21

22 Termékprogram A HERADESIGN akusztikus megoldásai Észrevették a HERADESIGN - logóban a végtelen jelét? A végtelen lehetőséget hivatott ábrázolni, ami a HERADESIGN akusztikai megoldásokban rejlik. Mennyezeti, vagy fali megoldást keresnek, karakteres faszálas-megjelenést, vagy inkább semlegest, színeset, vagy természetest, az egész helyiség akusztikáját javítva, vagy csak egy bizonyos területre fókuszálva... végtelen a választások lehetősége. Termékprogram macro fine superfine micro plano 600 x 600 mm Névleges méret mm-ben (további méretek az irodával egyeztetve) 625 x 625 mm 1200 x 600 mm 1250 x 625 mm 15 mm egyrétegű 25 mm 35 mm Vastagságok 40 mm (15/25) kétrétegű 50 mm (25/25) 55 mm (15/40) 65 mm (25/40) Éghetőség B-s1, d0 az EN szabvány szerint Éghetőség A2-s1, d0 az EN szabvány szerint Hangelnyelési érték Súlyozott hangelnyelési érték a w 0,70 - ig 0,90 - ig 1,00 - ig 0,55 - ig 0,35 - ig Hangelnyelési együttható NRC 0,75 - ig 0,95 - ig 1,00 - ig 0,60 - ig 0,35 - ig Jelölési kulcs WW-EN L3-W2-T2-S3-P2-CS(10)200-CI3 WW-EN L3-W2-T2-S3-P2-CS(10)20-TR5-CI3 EK megfelelőségi tanúsítvány Reg. szám 0751-CPR-209,0-01 Alapszínek fehér RAL 9010-hez hasonló / bézs - Naturton 13 Alkalmazási területek Olyan helyiségekben alkalmas, amelyek max. 90% -os, állandó relatív páratartalommal rendelkeznek. 22

23 Termékprogram HERADESIGN macro HERADESIGN fine HERADESIGN superfine HERADESIGN micro HERADESIGN plano Termékprogram A2 Termékprogram plus fine A2 superfine A2 macro plus fine plus superfine plus micro plus plano plus 0,75 - ig 0,95 - ig 0,75 - ig 0,85 - ig 0,95 - ig 0,35 - ig 0,40 - ig 0,75 - ig 1,00 - ig 0,85 - ig 0,85 - ig 0,95 - ig 0,35 - ig 0,45 - ig (további színárnyalatok a szokásos RAL, NCS, BS és Stocolor színrendszerekből rendelhetők) 80% -nál nagyobb relatív páratartalom esetén épületfizikai tervezés ajánlott! 0751-CPR

24 Színek Színek Számunkra nem csak az optimális akusztika elérése fontos - megoldásokat kínálunk az egyedi esztétikum megteremtésére is. A fagyapotlapok tipikus, karakteres felületi szerkezete kiválóan alkalmas kreatív forma - és színkialakításra. Egy majdnem végtelen színpaletta áll rendelkezésre - szinte minden szín választható a szokásos RAL, NCS vagy StoColor színrendszerből. A HERADESIGN akusztikus lapok fehér, pasztell- és egyéb színekre történő színezése szilikátbázisú festékkel történik, természetes kötőanyag alkalmazásával. 12 divatos, fémes színnel egészen különleges hatásokat lehet elérni! Wellness - épületekben, uszodákban való beépítés esetén is vállaljuk a szín minőségének garanciáját. 24

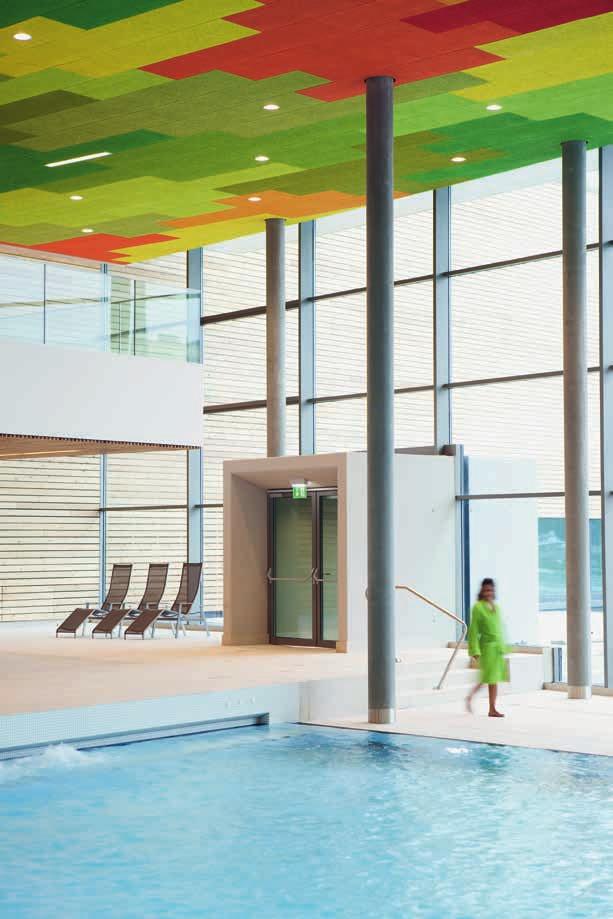

25 Színek Főiskola Rhein-Waal, Kleve, Németország, HERADESIGN superfine 2 Klangwelten, Ausztria, HERADESIGN fine 3 Therme Wien, Ausztria 2011, photo credits: Cathrine Stukhard, HERADESIGN superfine 3 25

26 26 Termékek

27 Termékek HERADESIGN macro Egyrétegű magnezitkötésű fagyapot-akusztikus lap (szálak vastagsága kb. 3 mm) karakteres felület épületbiológiailag ajánlott Termékadatlap letölthető HERADESIGN macro HERADESIGN macro termékprogram Névleges méret mm-ben (további méretek az irodával egyeztetve) 600 x 600 mm 1200 x 600 mm Lapvastagság egyrétegű 25 mm Súly kg/m² 12,4 ABZ Általános építésfelügyeleti engedély: Z Hangelnyelési értékek 1,2 1,0 0,8 0,6 0,4 0, , Frekvencia f (Hz) tényleges hangelnyelési szint a P Éghetőség B-s1, d0 az EN szabvány szerint További méretek megrendelésre. Max mm hosszúságig 1 a w 0,70 -ig NRC = 0,75 -ig akusztikus szigeteléssel 2 a w 0,70 -ig NRC = 0,75 -ig Függesztett álmennyezet, akusztikus szigeteléssel Részletesebb információkat, rajzokat a következő internetoldalon talál: 27

28 Termékek HERADESIGN fine Egyrétegű magnezitkötésű fagyapot-akusztikus lap (szálak vastagsága kb. 2 mm) jellegzetes felület épületbiológiailag ajánlott Termékadatlap letölthető HERADESIGN fine HERADESIGN fine termékprogram Hangelnyelési értékek Névleges méret mm-ben (további méretek az irodával egyeztetve) Lapvastagság egyrétegű 600 x 600 mm 625 x 625 mm 1200 x 600 mm 1250 x 625 mm 15 mm 25 mm 35 mm 1,2 1,0 2 0,8 1 0,6 0,4 0,2 0, Frekvencia f (Hz) Tényleges hangelnyelési szint a P 8,2 (15 mm) Súly kg/m² 12,4 (25 mm) 1 a w 0,80 -ig NRC = 0,85 -ig 16,3 (35 mm) ABZ Általános építésfelügyeleti engedély: Z akusztikus szigeteléssel Éghetőség B-s1, d0 az EN szabvány szerint 2 a w 0,90 -ig NRC = 0,90 -ig További méretek megrendelésre. Max mm hosszúságig Függesztett álmennyezet, akusztikus szigeteléssel 28

29 Termékek HERADESIGN superfine Egyrétegű magnezitkötésű fagyapot-akusztikus lap (szálak vastagsága kb. 1 mm) nemes felület épületbiológiailag ajánlott Termékadatlap letölthető HERADESIGN superfine HERADESIGN superfine termékprogram Hangelnyelési értékek Névleges méret mm-ben (további méretek az irodával egyeztetve) Lapvastagság egyrétegű 600 x 600 mm 625 x 625 mm 1200 x 600 mm 1250 x 625 mm 15 mm 25 mm 35 mm 1,2 1,0 2 0,8 1 0,6 0,4 0,2 0, Frekvencia f (Hz) Tényleges hangelnyelési szint a P 7,8 (15 mm) Súly kg/m² 11,3 (25 mm) 1 a w 0,85 -ig NRC = 0,85 -ig 15,0 (35 mm) ABZ Általános építésfelügyeleti engedély: Z akusztikus szigeteléssel Éghetőség B-s1, d0 az EN szabvány szerint 2 a w 1,00 -ig NRC = 1,00 -ig További méretek megrendelésre. Max mm hosszúságig Függesztett álmennyezet, akusztikus szigeteléssel Részletesebb információkat, rajzokat a következő internetoldalon talál: 29

30 Termékek HERADESIGN micro Egyrétegű magnezitkötésű fagyapot-akusztikus lap finompórusú felülettel épületbiológiailag ajánlott Termékadatlap letölthető HERADESIGN micro HERADESIGN micro termékprogram Hangelnyelési értékek Névleges méret mm-ben (további méretek az irodával egyeztetve) Lapvastagság egyrétegű 600 x 600 mm 625 x 625 mm 1200 x 600 mm 1250 x 625 mm 25 mm 35 mm 1,2 1,0 0,8 1 0,6 2 0,4 0,2 0, Frekvencia f (Hz) Tényleges hangelnyelési szint a P Súly kg/m² 15,0 (25 mm) 19,0 (35 mm) ABZ Általános építésfelügyeleti engedély: Z a w 0,35 -ig NRC = 0,35 -ig Éghetőség B-s1, d0 az EN szabvány szerint További méretek megrendelésre. Max mm hosszúságig 2 akusztikus szigeteléssel a w 0,45 -ig NRC = 0,40 -ig Függesztett álmennyezet, akusztikus szigeteléssel 30

31 Termékek HERADESIGN plano Egyrétegű magnezitkötésű fagyapot-akusztikus lap sima felület épületbiológiailag ajánlott Termékadatlap letölthető HERADESIGN plano HERADESIGN plano termékprogram Névleges méret mm-ben (további méretek az irodával egyeztetve) 600 x 600 mm 1200 x 600 mm Lapvastagság egyrétegű 25 mm Súly kg/m² 15,0 ABZ Általános építésfelügyeleti engedély: Z Hangelnyelési értékek 1,2 1,0 0,8 0,6 0, ,2 0, Frekvencia f (Hz) Tényleges hangelnyelési szint a P Éghetőség B-s1, d0 az EN szabvány szerint További méretek megrendelésre. Max mm hosszúságig 1 a w 0,30 -ig NRC = 0,30 -ig akusztikus szigeteléssel 2 a w 0,30 -ig NRC = 0,30 -ig Függesztett álmennyezet, akusztikus szigeteléssel Részletesebb információkat, rajzokat a következő internetoldalon talál: 31

32 Termékek Termékprogram A2 Magasabb tűzvédelmi követelményeknek is megfelelő akusztikus lap nem éghető fagyapot: akusztikus lap, az A2 - s1, d0 éghetőségi osztályba tartozik, az EN szabvány szerint kiváló akusztikai jellemzők épületbiológiailag ajánlott Termékadatlap letölthető HERADESIGN A2 HERADESIGN fine A2 HERADESIGN superfine A2 HERADESIGN fine A2, superfine A2 termékprogram Névleges méret mm-ben (további méretek az irodával egyeztetve) Lapvastagság Súly kg/m² 1-lagig fine A2 superfine A2 ABZ Általános építésfelügyeleti engedély: Z x 600 mm 1200 x 600 mm 15 mm 25 mm 13,0 (15 mm) 19,0 (25 mm) 12,0 (15 mm) 18,0 (25 mm) 1,2 1,0 0,8 0,6 0,4 0,2 Hangelnyelési értékek 0, Frekvencia f (Hz) 1 1 HERADESIGN fine A2, 25 mm a w 0,65 -ig NRC = 0,70 -ig 2 3 Tényleges hangelnyelési szint a P Éghetőség A2-s1, d0 az EN szabvány szerint További méretek megrendelésre. Max mm hosszúságig 2 3 HERADESIGN fine A2, 15 mm a w 0,70 -ig NRC = 0,75 -ig HERADESIGN superfine, 25 mm a w 0,95 -ig NRC = 1,00 -ig Függesztett álmennyezet, akusztikus szigeteléssel 32

33 Products 33

34 Termékek Termékprogram plus HERADESIGN plus Réteges szerkezetű termék magnezitkötésű fagyapot akusztikai lapból és ásványgyapot hangelnyelőből kiváló hangelnyelési értékek kihullás elleni védelemmel egyszerűbb és gyorsabb kivitelezés Fagyapot - akusztikus lap. Következő felületekkel kapható: Termékadatlap letölthető HERADESIGN plus HERADESIGN macro plus HERADESIGN fine plus HERADESIGN superfine plus HERADESIGN micro plus HERADESIGN plano plus Termékprogram plus Hangelnyelési értékek Névleges méret mm-ben Lapvastagság Élkiképzés kétrétegű 1200 x 600 mm 40 mm (15/25 mm) 50 mm (25/25 mm) 55 mm (15/40 mm) 65 mm (25/40 mm) AK-01 plus (15/25 mm) AK-01 plus (25/25 mm) SK-04 plus (15/40 mm) 1,2 1,0 2 0,8 1 0,6 4 0,4 3 0,2 0, Frekvencia f (Hz) Tényleges hangelnyelési szint a Pw SK-04 plus (25/40 mm) Súly kg/m² macro plus fine plus superfine plus micro plus plano plus ABZ Általános építésfelügyeleti engedély: Z ,7 (25/25 mm) 16,0 (25/40 mm) 10,5 (15/25 mm) 14,7 (25/25 mm) 11,8 (15/40 mm) 16,0 (25/40 mm) 10,1 (15/25 mm) 13,6 (25/25 mm) 11,4 (15/40 mm) 14,9 (25/40 mm) 17,3 (25/25 mm) 18,6 (25/40 mm) Éghetőség B-s1, d0 az EN szabvány szerint a superfine plus és a fine plus termékek egyaránt rendelhetők A2-minőségben HERADESIGN fine plus a w 0,85 -ig NRC = 0,85 -ig HERADESIGN superfine plus a w 0,95 -ig NRC = 0,95 -ig HERADESIGN micro plus a w 0,35 -ig NRC = 0,35 -ig HERADESIGN plano plus a w 0,35 -ig NRC = 0,40 -ig Függesztett álmennyezet, akusztikus szigeteléssel 34

35 Élkiképzés AK-01 SK-04 ASF 35

36 Rendszerek HERADESIGN tartóprofilok, 2 HERADESIGN revíziós nyílás a fal és álmennyezeti rendszerekhez, 3 HERADESIGN sarokelem, 4 HERADESIGN csavarok, 5 HERADESIGN akusztikus szigetelés, 6 HERADESIGN kihullásvédő PE fóliazsák HERADESIGN akusztikus szigeteléshez, 7 HERADESIGN tartószerkezeti rendszer, HERADESIGN javítófesték és spray a HERADESIGN akusztikus lapokhoz és csavarokhoz (ábra nélkül) Megtaláljuk a megfelelő akusztikai megoldást az Ön jó közérzetéhez! Használja ki a HERADESIGN termékek sokoldalú alkalmazási lehetőségeit és azok kiváló szerelési rendszereit. Akár álmennyezet- vagy falszerkezetek, akár standard vagy a HERADESIGN által kifejlesztett speciális szerelési rendszerek esetében. 36

37 Rendszerek

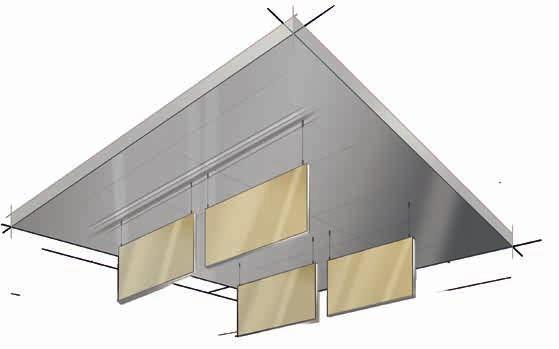

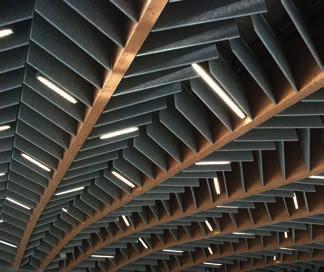

38 Rendszerek Lamellák - hogy a mennyezet szabadon maradjon Vannak olyan helyiségek, amelyekben a mennyezet teljes felületen történő burkolása nem lehetséges, de az akusztikus körülmények javítása elvárás. Alapvetően lehet ez azért, mert a betont mint hőtároló- vagy, mint fűtő-, hűtőfelületet is használják, vagy a mennyezetben teljes felületen műszaki berendezések találhatók. Esetleg építészeti meggondolásból kívánalom, hogy az eredeti mennyezet látható maradjon. Ilyen esetekben ideális választás a HERADESIGN lamella! A lamellák esetében egy önálló, két- (HERADESIGN basic lamella) vagy háromrétegű (HERADESIGN aludesign lamella) akusztikus elemről van szó. Mindkét típus két, hátoldalon egymásra helyezett fagyapot, akusztikus lapból tevődik össze - a háromrétegű lamella esetében ásványgyapot szigetelés található a lapok között. A fagyapot és az ásványgyapot kombinációja kiváló hangelnyelési értékeket eredményez, széles frekvenciatartományban. Különleges formájának köszönhetően a lamellák teljesen egyedi arculatot eredményeznek, így belsőépítészeti elemként is nagyon kedveltek iskolákban, közintézményekben. célzott akusztikai megoldás, ott, ahol a mennyezet nem burkolható akusztikai hatása jelentős különböző méretekben, felülettel és kerettel kapható 38

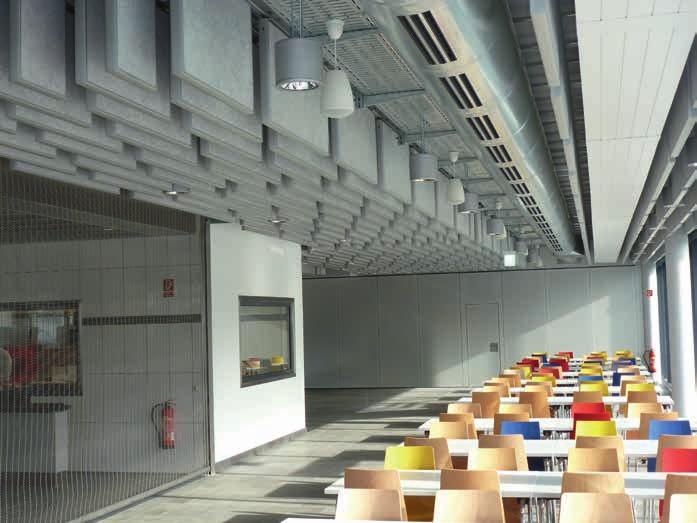

39 Rendszerek Főiskola Rhein-Waal, Kleve, Németország, HERADESIGN superfine 39

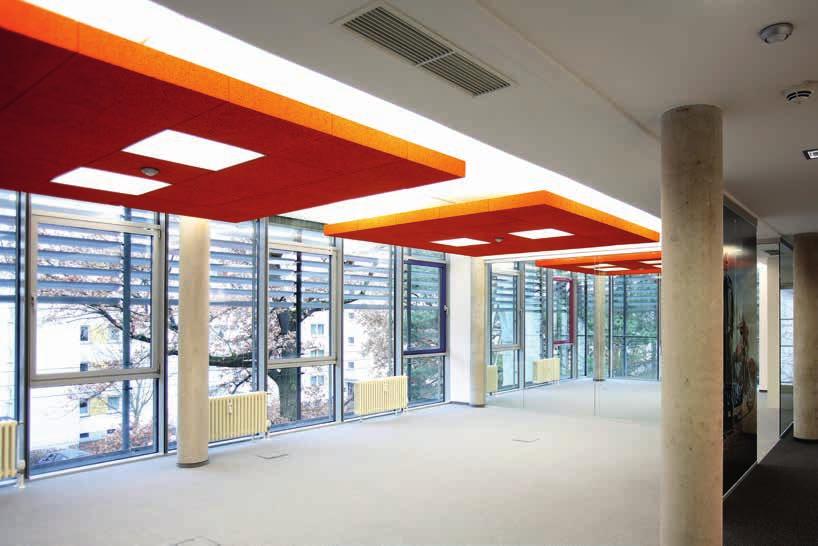

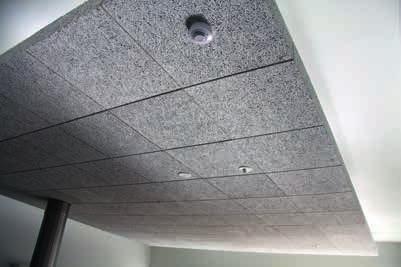

40 Rendszerek 1 Sarokelem as oldalelem as oldalelem as vagy 1200-as álmennyezeti elem as oldalelem 600-as oldalelem Sarokelem Álmennyezeti sziget A HERADESIGN álmennyezeti szigeteket speciálisan az egyterű helyiségekben lévő, különálló kommunikációs szigetek számára alkottuk meg: a helyi viszonyoknak megfelelő, egyéni, akusztikai hatás elérésére, amikor is a beszédérthetőség és a koncentráció jelentősen javul. Az álmennyezeti sziget mégis több, mint csupán egy akusztikai megoldás: A fagyapot struktúra egyedi felületi megjelenése optikailag is tetszetős és meglepő kialakítási lehetőséget nyújt. A hangelnyelési értékek utólagos javítására is ajánlott a HERADESIGN álmennyezeti sziget. A gyors szerelés lehetővé teszi a helyiségben az akusztika és a kellemes közérzet harmonizációját, a mennyezet cseréje, vagy bontása nélkül. Az álmennyezeti szigettel az is lehetséges, hogy a helyiségben területeket határoljunk le, anélkül hogy válaszfalakat, vagy térelválasztókat kellene építenünk. Ez költség- és helytakarékos megoldás. egyedi akusztikai hatás gazdag kialakítási lehetőségek rugalmas alkalmazás előreszerelten is kapható 40

41 Rendszerek Systems HERADESIGN Főprofil 2 HERADESIGN Tartóprofil 3 HERADESIGN Szegélyprofil 4 HERADESIGN Távtartó 5 HERADESIGN Akusztikus lap 6 HERADESIGN Rögzítő csavar 3 Tartószerkezet szerelési rendszerei Nemcsak álmennyezettel alakíthatunk ki a helyiségekben tökéletes akusztikát, egy fali megoldás is tökéletesen alkalmas erre. Használja ki a HERADESIGN termékek sokoldalú alkalmazási lehetőségeit és azok kiváló szerelési rendszereit. egyszerű és gyors kivitelezés az egymáshoz kitűnően passzoló rendszerelemekkel fal és álmennyezet szereléshez magas fokú stabilitás a végigfutó tartó- és szegélyprofilok révén alumínium - tartóprofilok a magas minőségű rejtettbordás rendszer alkalmazásakor 41

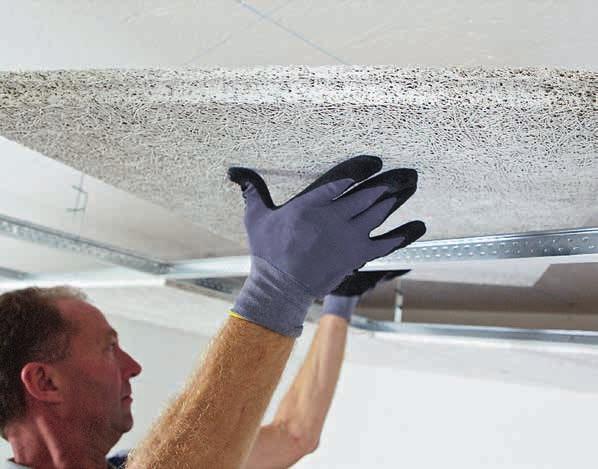

42 Szerkezetek Szerelés Az, hogy milyen hatást vált ki a HERADESIGN akusztikus megoldása, mindig két tényezőtől függ: magától az akusztikus laptól, és az igényes kivitelezéstől. Aki pontosan tudja, hogyan kell kezelni ezeket a lapokat, gyorsan, egyszerűen és tisztán tud szerelni és ezáltal biztosított a megrendelő elégedettsége is. 42

43 Szerkezetek Szerelési lehetőségek Csavarozott rögzítés lécvázra Csavarozott rögzítés CD - vázra Látszóbordás függesztett álmennyezet Rejtettbordás függesztett álmennyezet Falburkolat HERADESIGN profilrendszerrel Rögzítés ragasztásos technológiával QR-kód beolvasásával a szerelési videók megtekinthetők 43

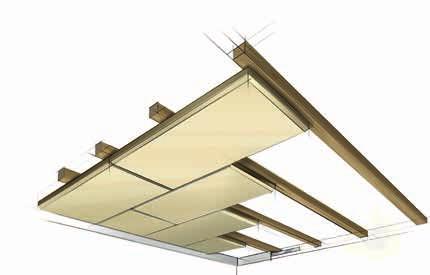

44 Szerkezetek Rendszer B Csavarozott rögzítés lécvázra Labdaütésálló kivitelezés, 25 és 35 mm vastag lapokkal Részletesebb információkat a rendszer felépítéséről, szakvéleményeket és útmutatót a következő internetoldalon talál: valamint a HERADESIGN kivitelezési-kiskönyvben. 44

45 Szerkezetek Rendszer B Csavarozott rögzítés CD-vázra Labdaütésálló kivitelezés, 25 és 35 mm vastag lapokkal Szerelési útmutató (mindkét szerelési rendszer esetén): Labdaütésálló kivitel fali és mennyezeti szerelés esetén; a DIN / 3. része, ill. az EN 13964, D melléklete szerint legalább 3 csavar a lap rövidebb oldalán és alátámasztásonként a csavarok maximális távolsága: < 315 mm Profiltávolság: Kereszttartók esetén 600 / 625 mm főprofilok esetén 900 mm (nónius függesztő használatával) A fa kereszt- és főtartók mérete: >60 x 30 mm A profilok mérete: 60/27/0,6 mm Az ajánlott lapvastagság: 25 mm mennyezeti kivitel esetén, 35 mm fali kivitel esetén (kivétel: A2 termékprogram) A HERADESIGN plus - termékek AK-01 élkiképzéssel rendelhetők A Knauf AMF nem rendszergazda az EN szabvány értelmében. 45

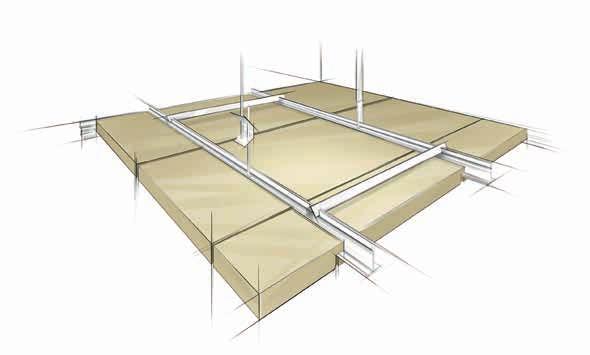

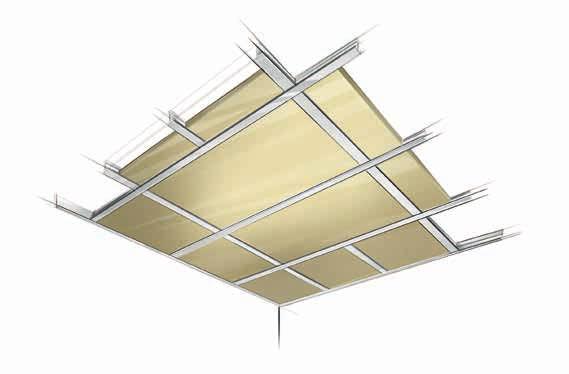

46 Szerkezetek Rendszer C Látszóbordás függesztett álmennyezet Szerelési útmutató: A 15 mm vastag termékeket csak 600/600 ill. 625/625 mm méretben szállítjuk. A lap tényleges mérete kisebb, mint a raszterméret. Az SK-04 élkiképzés esetén a 25 és 35 mm vastag lapok minden élükön a hátoldalon bemarással rendelkeznek. Különböző EI-30 ill. F-30 szerkezetek lehetségesek és bevizsgáltak. A minimális függesztési magasságot vegyék figyelembe (lásd HERADESIGN kivitelezési kiskönyv). HERADESIGN plus termékek csak SK-04 élkiképzéssel kaphatók. A Knauf AMF nem rendszergazda az EN szabvány értelmében. 46

47 Szerkezetek Rendszer A Rejtettbordás függesztett álmennyezet Szerelési útmutató: A rendszer merevségét távtartókkal kell biztosítani - max. távolság 1200 mm. Lapok csak a 600 mm-es raszterhez gyárthatók. A VK-09 élkiképzés 25 és 35 mm lapvastagságban rendelhető. Különleges méretek csak megrendelésre - max mm hosszúságig. A VK-10 és VK-10/5 élkiképzések csak 35 mm lapvastagságban rendelhetők. Részletesebb információkat a rendszer felépítéséről, szakvéleményeket és útmutatót a következő internetoldalon talál: valamint a HERADESIGN kivitelezési-kiskönyvben. 47

48 6 Az AMF VENTATEC és DONN a Knauf AMF tartószerkezetei és sínrendszerei Akusztikus álmennyezeti lapok, tartószerkezet és sínek egy kézből - minőséget, rendszerbiztonságot, időmegtakarítást és nem utolsósorban költségmegtakarítást eredményez. Y X Rendszer C Látszóbordás rendszer, lapok kiemelhetők A C rendszer kialakításához szükséges anyagmennyiségek (m 2 -re vetítve) X Y Raszterméret mm-ben 600 x x x x 1250 Knauf AMF ásványgyapot lapok db 2,78 2,56 1,39 1,28 T 24/38-as főtartó, 3600 ill mm hosszúságban fm 0,84 0,80 0,84 0,80 T 24/33-as kereszttartó, 1200 ill mm hosszúságban fm 1,67 1,60 1,67 1,60 T 24/33-as kereszttartó, 600 ill. 625 mm hosszúságban fm 0,84 0,80 RWL falszegély fm 0,60 0,60 0,60 0,60 SoS gyorsfüggesztő felső szemmel ill. alternatívák db 0,67 0,67 0,67 0,67 Lapleszorító rugó DFK (választható) db 5,56 5,12 2,78 2,56 Függesztők távolsága m 1,25 1,20 1,25 1,20 Főtartók távolsága m 1,20 1,25 1,20 1,25 A C rendszerhez alkalmazható sínrendszerek (m 2 -re vetítve) VENTATEC Performance T24 VENTATEC Performance - HIGH T24 VENTATEC Performance T15 DONN DX3 - DX24 DONN KB - DX24 DONN DX Fineline DONN DX15 Felhajtott kivitel Tompa ütközésű kivitel Felhajtott kivitel Tompa ütközésű kivitel Tompa ütközésű kivitel 24 mm-es látszó felületű rendszer korrózióálló, 24 mm-es látszó felületű rendszer keskeny profilok, a 6,5 mm-es árnyékfugás rendszer kialakításához 15 mm-es látszó felületű rendszer 48 Bővebb információkat szeretne megtudni az AMF VENTATEC termékekről? A rendszer kiválasztásával és felhasználásával kapcsolatos kérdéseivel forduljon bizalommal képviseleti irodánkhoz! Részletesebb információkat az AMF VENTATEC termékekről a oldalon talál. Bővebb információkat szeretne megtudni a DONN termékekről? Részletesebb információkat a DONN termékekről a oldalon talál.

49 VK-10 élkiképzés - rejtett T - profilokkal DONN DX35 (lásd 47. oldal) Bontható rendszer, rejtett T - profilokkal A rendszer kereszt irányú merevítése minden második lapnál távtartókkal történik. Így minden második lap kiemelhető. A lapok problémamentes elhelyezéséhez minimum 19 cm-es függesztési magasság szükséges. Ásványgyapot ráfektetés esetén a minimális függesztési magasságot az ásványgyapot vastagságával meg kell növelni von. távolság (mm) A B 600 C max. 400 D max 1250 A Rendszer Rejtettbordás rendszer, lapok kiemelhetők Részletrajz Az A rendszer kialakításához szükséges anyagmennyiségek (m 2 -re vetítve) 1) Nr. Megnevezés Termékmegjelölés Modul 600 x 600 Modul 600 x 1200 Főtartó DX35 XH 370 W 1,70 m 1,70 m Távtartó 0,70 m 0,70 m Falszegély 0,40 m 0,40 m Függesztő 1,35 db 1,35 db 1) Minden adat megközelítő adat, hulladék nélkül számolva. Terhelhetőségi táblázat A megengedett legnagyobb súly kg-ban (m 2 -re vetítve) A tartósínek távolsága 600 mm 600 mm Függesztők távolsága A (mm) Modul 600 x 600 Modul 600 x ,0 30, ,0 30, ,9 Megjegyzés: A súlynak a teljes felületen egyenletesen kell eloszlania, pontszerű extra teher nem megengedett. A terheléshez tartozó lehajlási értékek az EN szerinti 1. osztályba (L/500) esnek, feltéve, hogy a szerkezet kivitelezése a fenti ábra szerint valósult meg. Ettől eltérő mennyezeti kiegészítők, terhelések és függesztési távolságok esetén forduljon közvetlenül Knauf AMF képviseleti irodánkhoz. 49

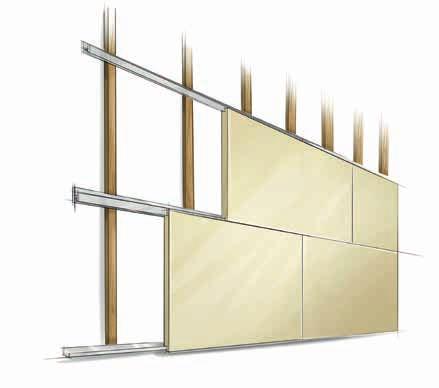

50 Szerkezetek Falburkolat HERADESIGN profilrendszerrel Magas minőségű tartórendszer, rejtett profilokkal Labdaütésálló kivitelezés 35 mm vastag lapokkal Szerelési útmutató: A tartó- és szegélyprofilok 3000 és 1500 mm hosszúságban kaphatók. A fa vázra történő szereléssel, vagy rejtett alumíniumbordás kivitelben. A lapok mérete csak 1200 / 600 és 600 / 600 mm lehet. 25 és 35 mm-es lapvastagság esetén SY-02 élkiképzés rendelhető. Fürdőkben való alkalmazása nem javallott. Szerelési útmutatót figyelembe kell venni! A HERADESIGN lapok rejtettbordás szerelési rendszere mennyezeti kivitel esetén is lehetséges. 50 A Knauf AMF nem rendszergazda az EN szabvány értelmében.

51 Szerkezetek Rendszer K Ragasztásos rögzítés HERADESIGN connect-tel A HERADESIGN connect egy hybrid-polymer-bázisú tartós, rugalmas ragasztóanyag. Speciálisan HERADESIGN fagyapot, akusztikus lapok ragasztására fejlesztették, sík betonfelületre, faléc-, vagy CD-váz alapfelületre. 1 Ragasztószalag 2 HERADESIGN connect 2 1 Szerelési útmutató: A HERADESIGN connect-et kifejezetten a HERADESIGN akusztikus lapok ragasztására fejlesztették, sík betonfelületre, fa lécváz, vagy CDváz alapfelületre. Egyméteres hosszúságban a legnagyobb szintbeli eltérés 2 milliméter lehet. A fogadó felületnek tisztának, száraznak, zsír- és pormentesnek kell lennie. Viasz- és szilikontartalmú felületeken a ragasztó nem alkalmazható. Részletesebb információkat a rendszer felépítéséről, szakvéleményeket és útmutatót a következő internetoldalon talál: valamint a HERADESIGN kivitelezési-kiskönyvben. 51

52 Kivitelezési útmutató Kivitelezési útmutató és beépítési irányelvek A HERADESIGN lapokat gondosan csomagolják és a minőségbiztonsági elvárásoknak megfelelően szállítják az építkezés helyszínére. További fontos szempontok egy kiváló minőségű mennyezet eléréséhez a pontos kivitelezés és a megfelelő munkakörülmények. Csak körültekintő munkavégzés és kitűnő termékminőség biztosítja a kiváló végeredményt. 52 Az anyag és a levegő páratartalma A szerves alapanyagnak /fa/ köszönhetően csekély méretkülönbségek lehetségesek. Leginkább erősen ingadozó páratartalom esetén léphetnek fel méreteltérések a lap zsugorodásából fakadóan. Gyártási tűréstartomány: hosszúság, szélesség, vastagság tekintetében: ± 1 mm, 1250 mm hosszúság feletti méretben: ± 2 mm; hosszúság tekintetében, ± 1 mm szélesség / vastagság tekintetében A végleges alakváltozás 23 C fokos klíma, s 50 %-os relatív páratartalom mellett: hosszúságbeli méreteltérés: max. ± 1 szélességbeli méreteltérés: max. ± 3 Szín és szerkezet A természetes alapanyagokból adódóan /magnezit és fa/ felléphetnek szín- és szerkezetbeli különbségek. A négyzetes lapoknál a kivitelezés irányára ügyelni kell, a lap hátoldalán egy nyíl jelzi az irányt. Az alaptermékekhez képest az A2-termékek farostszálvastagágukat tekintve kevésbé homogének. A macro, superfine, fine, fine A2 és superfine A2 akusztikus lapokat többször is lefesthetik, anélkül, hogy kiváló akusztikai tulajdonságaikból vesztenének. Színminőség A HERADESIGN akusztikus lapok standard-fehér színre történő színezése belső diszperziós festékkel történik, standard-naturton, pasztell- és egyéb színekre történő színezése szilikátbázisú festékkel történik, természetes kötőanyag alkalmazásával. 80 és 90 % közötti állandó relatív páratartalom mellett a festékhez BFA adalékot kell használni. Átgondolt külső felhasználás esetén kizárólag kültérre alkalmas festékek használata ajánlott. Raktározási és beépítési feltételek A HERADESIGN lapok szerelése a szárazépítészethez tartozik és csak ellenőrzött páratartalom- és hőmérsékleti feltételek mellett lehet kivitelezni. Minden porral járó építési munkálatot be kell fejezni még a kivitelezés megkezdése előtt. A pára ill. a csapadékvíz behatolását el kell kerülni. Továbbá a kivitelezés megkezdése előtt 14 nappal be kell fejezni az aljzatkiegyenlítési és vakoló munkákat, és gondoskodni kell az épület zárhatóságáról. A lapok csak olyan helyiségben szerelhetők, ahol a következő feltételek biztosan adottak: Fűtött, vagy klimatizált helyiség: max. relatív páratartalom 75 %, a hőmérséklet min. + 7 C. Fűtetlen helyiség: max. relatív páratartalom 85%, a hőmérséklet min. + 5 C. Kondicionálás ill. akklimatizálás: A lapokat szerelést megelőzően 3 napig, csomagolás nélkül a majdani helyiségben kell tárolni azonos feltételek mellett (beleértve a fűtési- hűtési körülményeket), mint ahogyan majd a helyiség használva lesz. A HERADESIGN lapok páratartalma beépítéskor nem lehet több 15 tömegszázaléknál. Felhasználási korlátok A HERADESIGN akusztikus lapok 90% -os relatív páratartalom mellett alkalmazhatók belső terekben. Részletesebb információkat a rendszer felépítéséről, szakvéleményeket és útmutatót a következő internetoldalon talál: valamint a HERADESIGN kivitelezési-kiskönyvben.

53 53

54 54

55 55

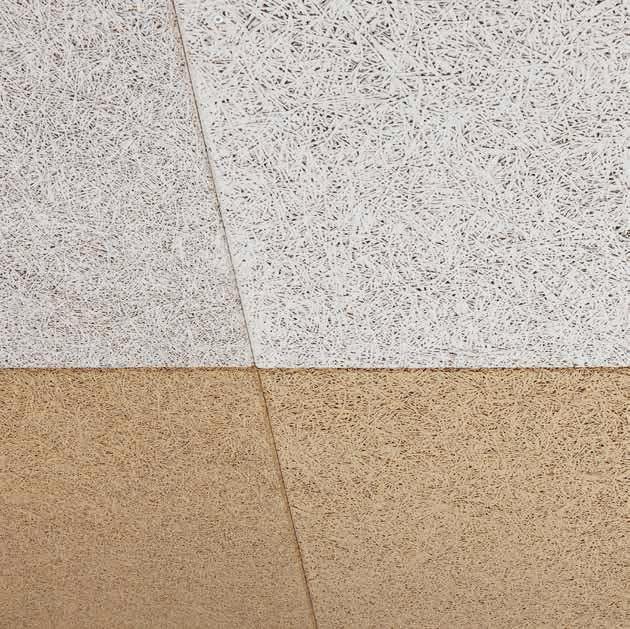

56 Élkiképzések Élkiképzések A HERADESIGN akusztikus lapok különféle élkiképzéssel láthatók el, így az építészeti elképzelésnek és a megálmodott kivitelezési módnak megfelelnek. Ezáltal a HERADESIGN lapok a piacon megtalálható függesztési rendszerekkel és kivitelezési módokban szerelhetők. 56

57 Rövidítések Kiviteli ábra Az élkiképzés leírása HERADESIGN macro 7) HERADESIGN fine HERADESIGN superfine HERADESIGN micro 7) 9) HERADESIGN plano HERADESIGN fine A2 7) HERADESIGN superfine A2 7) Ajánlott profilszélesség 8) Fontos információ Raszterméret 2) Lapméret mm L/W mm L/W mm Élkiképzés: Csavarozott szerelés GK minden oldalán sarkos élkiképzés 60 1) 3) 600/ / / /600 AK-00 hosszoldalon lesarkított élkiképzés, 5 mm, rövid oldalon sarkos élkiképzés 60 3) 600/ / / / / / / /625 AK-01 minden oldalon lesarkított élkiképzés, 5 mm 60 3) 600/ / / / / / / /625 AK-02 /5 minden oldalon sarkosan süllyesztett élkiképzés, fugaszélesség 5 mm 60 3) 600/ / / / / / / /625 AK-02 /10 minden oldalon sarkosan süllyesztett élkiképzés, fugaszélesség 10 mm 60 3) 600/ / / / / / / /625 AK-02 /20 minden oldalon sarkosan süllyesztett élkiképzés, fugaszélesség 20 mm 60 3) 600/ / / / / / / /625 AK-03 minden oldalon lépcsős élkiképzés, lesarkított élekkel, sarkítás 5mm, fugaszélesség 20 mm 60 3) 600/ / / / / / / /625 VK-12 körben átlapolt élkiképzés, lesarkított élekkel, sarkítás 5 mm 60 3) 1190/ / / /625 Élkiképzés: HERADESIGN T - látszóbordás szerkezet 24/38 SK-04 minden oldalon sarkos élkiképzés 24 2) 4) 6) 600/ / / / / / / /619 SK-05 minden oldalon sarkosan süllyesztett élkiképzés 24 2) 4) 600/ / / / / / / /619 SK-06 minden oldalon lépcsős élkiképzés, lesarkított élekkel, sarkítás 5 mm 24 2) 4) 600/ / / / / / / /619 Élkiképzés: HERADESIGN T - rejtett bordás szerkezet 35/38 VK-09 minden oldalon nútolt, és sarkított élkiképzés, sarkítás 5 mm Figyelem: A rendszer nem bontható! 35 3) 5) 600/ / / /600 VK-10 hosszoldalon nútolt élkiképzés, minden oldalon sarkos élkiképzés, sarkítás 5 mm Figyelem: A rendszer bontható! 35 2) 3) 5) 600/ / / /615 VK-10 /5 hosszoldalon nútolt élkiképzés, minden oldalon süllyesztett élkiképzés, 5 mm-es körbefutó fugával Figyelem: A rendszer bontható! 35 2) 3) 5) 600/ / / /615 Élkiképzés: különleges szerelés (speciális profilok) SY-02 a HERADESIGN tartóprofilok használatakor, hosszoldalon nútolt élkiképzés, minden oldalon lesarkított élkiképzés, sarkítás 5 mm 35 3) / / / /625 SY-03 rejtett szerelés π profillal minden oldalon sarkos élkiképzés, 5 mm-es körbefutó fugával 12 2) 4) 600/ / / / / / / /620 SY-08 látszó szerelés π profillal hosszoldalon sarkos élkiképzés, rövid oldalon lesarkított élkiképzés 20 2) 4) / / / /620 1) A sarkos élkiképzés nem látszóél. Ennek megvalósítása kizárólag megrendelői kérés esetén lehetséges (lapszélesség max: 600 mm) 2) Számítási- ill. rendelési méretnek a raszterméret számít. 3) A keresztfugák találkozási pontja igen gondos kivitelezést igényel (4 lapsarok egy találkozási pontban). 4) A lapméretek kisebbek, mint a raszterméretek. 5) Különleges méretek csak az irodánkkal történt egyeztetés alapján lehetségesek! 6) 15 mm vastag termékeink kizárólag 600/600 ill. 625/625 méretben rendelhetők. 7) Max. 600 mm lapszélesség kapható. 8) Csavarozott szerelés esetén a profilok szélessége fa- és acéltartószerkezet esetében is egyező. 9) A HERADESIGN plano lap vonatkozásában a sarkítás mértéke csak 3 mm, AK-01, SK-06, VK-09, SY-02 élkiképzés esetén. 57

58 Vásárlói vélemények Vásárlói vélemények HERADESIGN akusztikus termékeket alkalmazunk, mert kellemes térakusztikában szeretünk dolgozni! Anton Mang / Wollmann & Mang, München, Németország A HERADESIGN akusztikus lapok mindig előkerülnek tervezési munkáimban. Meggyőztek engem különleges felületükkel és azzal, ahogyan egyedülálló módon ötvözik a környezettudatosságot, a hangelnyelést és a design-t. Eberhard Lämmle, építész, Vaihingen, Németország A SOMAA szívesen tervez HERADESIGN termékekkel, mert sokrétűen és innovatívan illeszthetők be az épületekbe. Kivitelezőink örömmel dolgoznak a HERADESIGN termékekkel, mert ez az anyag természetes és archaikus. Beruházóink azért értékelik nagyra ezt a terméket, mert egyszerre ökologikus és ökonomikus. Hadi A. Tandawardaja, Építész, SOMAA. Gesellschaft für Architektur und Design További referenciákat és érdekes projekteket a HERADESIGN Lookbook-ban talál. 58

59 Vásárlói vélemények 59
