1 Összefoglalás Projektadatok Projektszám Kommisszió Utca Irányítószám / Helység ég Tiszaroff Község Vevő Utca Szabadság út 22. Irányítószám / 5234 Helység Tiszaroff Telefon Mobil Mail Helyszín adatai Földrész urópa Ország Magyarország Irányítószám Helység Tiszaroff Hosszúsági fok 20,45 K Szélességi fok 47,39 È Időjárási adatok Szolnok vízszintes sugárzás éves összege kwh/m² Időszak forrása GeoModel ( ) Tengerszint feletti magasság 171 m Területkategória III területkategória (város) Terület típusa tipikus xponált fekvés semmi Megbízhatósági faktor 1,0 Átlagos hóterhelés a talajon Gyorsulási terhelés Hóterhelési zóna Szélterhelési zóna 0,51 kn/m² 0,18 kn/m² z árak és kedvezmények helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út 42.

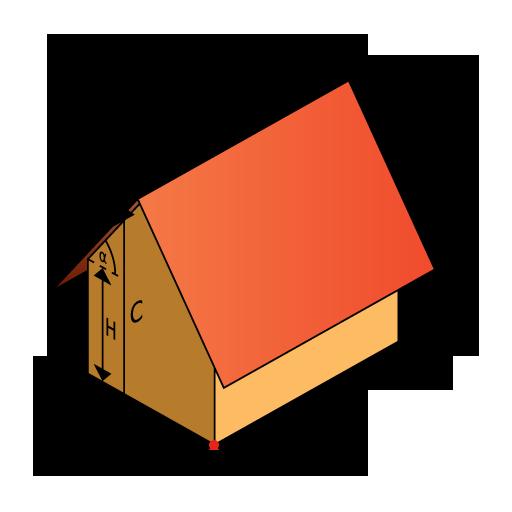

2 Felület Nyugati tető 1 (Négyszögletes épület 1) Telepített teljesítmény 6,24 kwp Modulok darabszáma 24 db Használt felület 39,05 m² Tetöforma reszhossz () Szegélyhossz () Tetőgerinc magassága () Tájolás Észak (δ) Tető dőlése (α) lkonstrukció Tető fedettség Modul gyártója Modul típusa Modulméretek (HxSzxM) Modulszerelés Állványzati rendszer Tartórendszer Összefoglalás Nyeregtető 43,00 m 5,02 m 5,51 m Szarufa cserép. Polykristályos 260W napelem modul mm x 992 mm x 40 mm Vízszintes TopFix200 Kétrétegű Modultartó sín megjelölése TF50 (5,20m) Tetőösszekötő profil megjelölése TF50 (5,20m) Rögzítőeszköz Tetőkampó Standard S Rögzítőeszköz távolság 0,80 m Tetőösszekötő profilok maximális távolsága 0,80 m statikai és szabályszerinti dimenzionálást és az alkonstrukcióhoz való rögzítést az építkezés helyének megfelelően egy statikusnak kell elkészítenie. tartószerkezet kalkulációja megfelel a IN N hóterhelésnek és a IN N szélterhelésnek. Kapcsolás soport 1 Inverter darabszáma 1 db. Prognosztizált specifikus hozam kwh/kwp * Teljesítmény arány 91,46 % * kiszámolt specifikus hozam nem tartalmaz még kábel veszteséget. Kiválasztott inverterkombináció: 24 db Polykristályos 260W napelem modul b Típus imenzionálás Installált teljesítmény Teljesítménytényező hatékony látszólagos 1. (egyenáram) 2. (egyenáram) 3. (egyenáram) 4. (egyenáram) 1. Invertertípus 1 x TRIO5.8 OUT 99,84% Wp 1, W V 1 x 12 Polykristályos 260W napelem modul használatlan 1 x 12 Polykristályos 260W napelem modul használatlan z árak és kedvezmények helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út 42.

3 Összefoglalás kábelezés soport 1 Éves kábel energiaveszteség 16,96 kwh Modulelosztók darabszáma 0 db. TRIO5.8 OUT Sztringek darabszáma Kábelhossz Kábel típusa Feszültségveszteség Éves energiaveszteség Sztringvezeték (1.MPP) 1 26,00 m FlexiSun 1x4mm² PV1F 1,94 V 8,48 kwh TRIO5.8 OUT Sztringek darabszáma Kábelhossz Kábel típusa Feszültségveszteség Éves energiaveszteség Sztringvezeték (2.MPP) 1 26,00 m FlexiSun 1x4mm² PV1F 1,94 V 8,48 kwh kábelezés Inverter L1 L2 L3 1x TRIO5.8 OUT 1x 1x 1x Terhelhetőség: 0,00 kv Fázis 1 összesen: 1,93 kv Fázis 2 összesen: 1,93 kv Fázis 3 összesen: 1,93 kv TRIO5.8 OUT Kábelhossz Kábelátmérő Kábel anyag Max. Feszültségveszteség Éves energiaveszteség lelosztás kábel 20,00 m 10,00 mm² Réz 0,14 % 3,48 kwh z árak és kedvezmények helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út 42.

4 Hozamprognózis energia diagram Összefoglalás Vízszintes besugárzás: kwh/m², Ort: udapest, Forrás: GeoModel ( ) Napelem: 24 db. Polykristályos 260W napelem modul δ: 259 β: 30 esugárzás a generátor szintjén: kwh/m² szolárgenerátor által termelt energia: kwh Inverter: 1 db. TRIO5.8 OUT z inverter áltel termelt energia: kwh esugárzás gyenáramoldali kábelveszteség: 0,23 % Inverterveszteség: 4,78 % Pótlólagos inverterveszteséges: < 0,01 % Váltóáramoldali kábelveszteség: 0,05 % gyéb veszteség: 2,00 % Váltóáram betáplálás Teljesítmény arány 91,18 % Éves energiahozam: 6 870,59 kwh Spec. éves energiahozam: 1 101,50 kwh/kwp z árak és kedvezmények helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út 42.

5 5,02 m 43,00 m Tetőrajz, Nyugati tető 1 (Négyszögletes épület 1) Modulmező nézet 1 7

6 5,02 m 43,00 m Tetőrajz, Nyugati tető 1 (Négyszögletes épület 1) Tartószerkezeti nézet 2 7

7 1.1 5,200 m 1.2 5,200 m 1.3 5,200 m 1.4 5,200 m 1.5 5,200 m 1.6 5,200 m 1.7 5,200 m 1.8 5,200 m 3.1 4,552 m 3.2 4,552 m 3.3 4,552 m 3.4 4,552 m 2.1 4,968 m 2.2 4,968 m 2.3 4,968 m 2.4 4,968 m Tetőrajz, Nyugati tető 1 (Négyszögletes épület 1) Vágási terv a tetőösszekötő profilhoz 3 7

8 1.1 2,064 m 1.2 2,064 m 1.3 2,064 m 1.4 2,064 m 1.5 2,064 m 1.6 2,064 m 1.7 2,064 m 1.8 2,064 m 1.9 2,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m ,064 m Tetőrajz, Nyugati tető 1 (Négyszögletes épület 1) Vágási terv a Modulprofilhoz 4 7

9 N W O S 19,97 14,95 2,01 0,05 4,97 2,01 2,01 1,01 2,01 2,01 18,47 0,05 4,56 14,95 4,97 Tetőrajz, Nyugati tető 1 (Négyszögletes épület 1) Modulmező méretezése 5 7

10 5,02 m 43,00 m Tetőrajz, Nyugati tető 1 (Négyszögletes épület 1) Stringkapcsolás 7 7

11 Statikai jelentés Moduladatok Nyugati tető 1 (Négyszögletes épület 1) Modul gyártója Modul típusa Modul mérete Modul területe Max. Felületi terhelés Modul szerelés Modul súlya Modulsúly / Modulfelület. Polykristályos 260W napelem modul H x Sz x M: mm x 992 mm x 40 mm 1,63 m² 5,40 kn/m² Vízszintes 19,00 kg 11,68 kg/m² Tartószerkezet adatai Nyugati tető 1 (Négyszögletes épület 1) Állványzati rendszer Tartószerkezet adatai Modultartó sín megjelölése Tetőösszekötő profil megjelölése Modultartó sín átmérője Tehetetlenség ly Tehetetlenség lz llenállás Wy Töréspont Wz Keresztmetszeti felület Keresztmetszeti tetőösszekötő profil Tehetetlenség ly Tehetetlenség lz llenállás Wy Töréspont Wz Keresztmetszeti felület Rögzítő eszköz Rögzítő eszköz távolsága Rögzítő eszköz keresztmetszeti adatai llenállás Wx tetőösszekötő profilok maximális távolsága Modultartó sín túlnyúlása tetőösszekötő profilok túlnyúlása TopFix200 Kétrétegű TF50 (5,20m) TF50 (5,20m) 3,09 cm⁴ 7,90 cm⁴ 2,16 cm³ 3,30 cm³ 2,90 cm² 3,09 cm⁴ 7,90 cm⁴ 2,16 cm³ 3,30 cm³ 2,90 cm² Tetőkampó Standard S 0,800 m 0,18 cm³ 0,800 m 0,18 m 0,73 m z adatok helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út Telefon Telefax Mail Web info@sollight.hu HR dószám Oldal 2 3 ig

12 Terhek Nyugati tető 1 (Négyszögletes épület 1) Statikai jelentés Átlagos hóterhelés a talajon μ Hóterhelés Gyorsulási nyomás q 0,51 kn/m² 0,80 0,41 kn/m² 0,18 kn/m² Zónák méretei Peremterület balra Sarokterület balra Peremterület alul Sarokterület jobbra Peremterület jobbra Startpont X;Y 0,00m; 2,18m 0,00m; 0,00m 2,76m; 0,00m 40,24m; 0,00m 42,13m; 2,18m Méret: Szélesség; Magasság 0,87m; 2,85m 2,76m; 2,18m 37,49m; 1,10m 2,76m; 2,18m 0,87m; 2,85m Normál terület (H) Peremterület (G) Sarokterület (F) Gerenda/szelement Teher a tetőn Saját súly in kn/m² Hóterhelés in kn/m² Szélnyomás in kn/m² Szél szívóerő kn/m² Normál terület (H) Peremterület (G) Sarokterület (F) gy = 0,12; gx = 0,07 gy = 0,12; gx = 0,07 gy = 0,12; gx = 0,07 sy = 0,31; sx = 0,18 sy = 0,31; sx = 0,18 sy = 0,31; sx = 0,18 wdy = 0,11; wdx = 0,00 wdy = 0,19; wdx = 0,00 wdy = 0,19; wdx = 0,00 wsy = 0,22; wsx = 0,00 wsy = 0,38; wsx = 0,00 wsy = 0,30; wsx = 0,00 redmény Nyugati tető 1 (Négyszögletes épület 1) Kihasználás Normál terület (H) Peremterület (G) Sarokterület (F) Rögzítőeszköz %ban Tetőösszekötő profil %ban Modultartósin %ban Kétrétegű összekötő % ban Modul %ban Modulleszorítók %ban Jellemző támasztóerő Saját súly in kn Hóterhelés in kn Szélnyomás in kn Szél szívóerő in kn Normál terület (H) Peremterület (G) Sarokterület (F) gy = 0,16; gx = 0,08 gy = 0,16; gx = 0,08 gy = 0,16; gx = 0,08 sy = 0,42; sx = 0,22 sy = 0,42; sx = 0,22 sy = 0,42; sx = 0,22 wdy = 0,15; wdx = 0,00 wdy = 0,26; wdx = 0,00 wdy = 0,26; wdx = 0,00 wsy = 0,30; wsx = 0,00 wsy = 0,52; wsx = 0,00 wsy = 0,41; wsx = 0,00 redmény OK Megjegyzés Profil elégséges. Modulmező(k): Modul elrendezés 1 tartószerkezet kalkulációja megfelel a IN N hóterhelésnek és a IN N szélterhelésnek. tetőkampó pontos formáját az építés helyszínén kell pontosítani. z épület terhelhetőségét, PV rendszer installálására vonatkozólag, mindig egy statikusnak kell megállapítani! setlegesen a ház statikája teljesen megváltozhat, amit figyelembe kell venni. z adatok helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út Telefon Telefax Mail Web info@sollight.hu HR dószám Oldal 3 3 ig

13 Fáziselosztás L1 L2 L3 Összteljesítmény Maximális terhelhetőség Teljesítményfaktor cos(φ) etáplálás kapcsolási képe PV fő elosztó mező etápláló mező 2.00 kv 2.00 kv 2.00 kv 6.00 kv 0.00 kv 1.00 TNHálózat F2 túlfeszültséglevezetés P1 F1 L1 L1 L kwh L2 L2 L ~ L3 L3 L ~230/400V 50Hz PN N PN PN P kapcsolási terv Fázisfelosztás és a betáplálás kapcsolási képe 1 2

14 L1 L2 L3 N P Főelosztás F L1 L2 L3 N P T ~ = soport 1 Inverter információk Inverter gyártó FRONIUS Inverter típusa Fronius Symo light 6.03M leges feszültség 6000 W Kábelinformációk, 3fázisú Kábelhosszúság m Kábelátmérő 10.0 mm² Kábelanyag Réz Fektetési mód Vezetékezés csőben vagy csatornában kábelveszteség 3,48 kwh (0,0584 %) Max. feszültségcsökkenés 0.14 % kapcsolási terv Fázisfelosztás és a betáplálás kapcsolási képe 2 2

15 Inverter típus: Fronius Symo light 6.03M T1.0 Leválasztó berendezés MPPbemenet Feszültség Umpp (80 ) Umpp (50 ) Umpp (25 ) Umpp (15 ) Uoc (10 ) MPP 1 297,76 V 338,91 V 373,20 V 386,92 V 505,21 V MPP 2 297,76 V 338,91 V 373,20 V 386,92 V 505,21 V G 1.12 G 1.11 G 1.02 G 1.01 = lacsonyfeszültségelosztás 5 Fogyasztámérő P3 Számlálóelőbiztosíték F2 VUhálózat 3 x 400V PN 50Hz 1 kwh iztosítékautomata 3pólus F1.00 G 2.12 G 2.11 G 2.02 G 2.01 L1 L2 L3 N P 5 2 Gyűjtősínek ~ Modulok: 1 x 12, I PolySol 260 ZX, névleges teljesítmény 260 Wp Modulok: 1 x 12, I PolySol 260 ZX, névleges teljesítmény 260 Wp PV teljesítmény inverter: 6.1 kwp PV teljesítmény inverter: 6.2 kwp lektromos kapcsolási kép Inverter kiosztása 1 1

16 Saját felhasználásra termelő rendszer adatlapja Új telepítés Változás Üzemeltető (szerződött partner) : Utca: Irányítószám: Telefon: Telefax: Rendszer címe : Tiszaroff Község Önkormányzata Utca: 5234 Tiszaroff, Szabadság út 22. Irányítószám: 5234 rendszer telepítője : Verdaccio nergyteam nergetikai Kft. Számlaszám: ank: ank száma: Utca: Irányítószám: Telefon: Web: Francia út 42. H1143 udapest lektromos rendszer Gyártó: SunRise Rendszer típusa: PV rendszer rendszer 1 egyedi rendszerből max 6,00 kv ből áll használt megújuló energiahordozó az G szerint a nap. Inverterrel és 3 fázisú betáplálással ellátott PV generátor z egyes rendszerek adatai Hatásos teljesítmény, Pn 6,00 kw Generátor névleges feszültség, Un 400,00 V Látszólagos teljesítmény, Sn 5,80 kv Generátor névleges áram, In 8,41 Modulteljesítmény 6,24 kwp Teljesítményfaktor (kompenzáció nélkül): 1,00 z inverter adatai Gyártó/típus L1 L2 L3 1x TRIO5.8 OUT 1x 1x 1x Fázisterhelés:0,00 kv Fázis 1 összesen: 1,93 kv Fázis 2 összesen: 1,93 kv Fázis 3 összesen: 1,93 kv Vezérlés hálózati nem hálózati Szigetüzemelésre alkalmas igen nem NS a védőberendezésbe integrálva igen nem Pulzus frekvencia 6os pulzusfrekvencia 12szeres pulzusfrekvencia pulz. mod. Felsőhullámáramlat szerinti IN V 0838 Teil 3 satolt rendszer Termelő rendszer Teljes betáplálás a közhálózatba Saját felhasználásra a felesleg leadása mellett Hatásos teljesítménycsökkenés a hálózati kapcsolódási pontban az installált modulteljesítmény 70%ra.
