1 Napelemes Rendszerek Műszaki Felmérése Kosztovics Róbert

2 Fotovoltaikus erőművek elemei: Napelem Napelem panel: CSUN280-60P Új irányzatok? Napelemes cserép? Mono? Fólia? Optimalizáló?

3 Napelem panel mérete

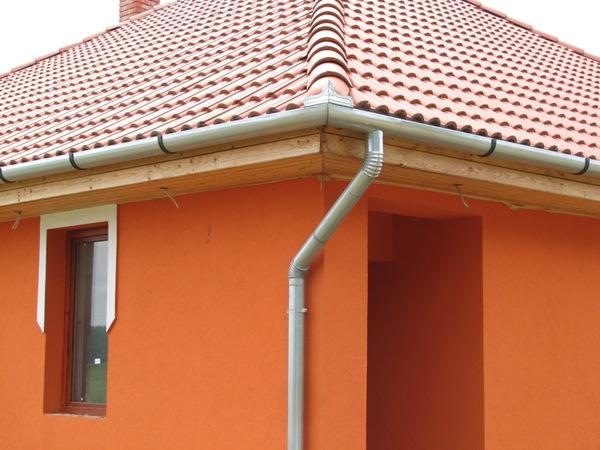

4 A tető típusa

5 NEM VÁLLALJUK!!!

6 Tető mérete

8 Tető szerkezete

9 Szerelhetőség

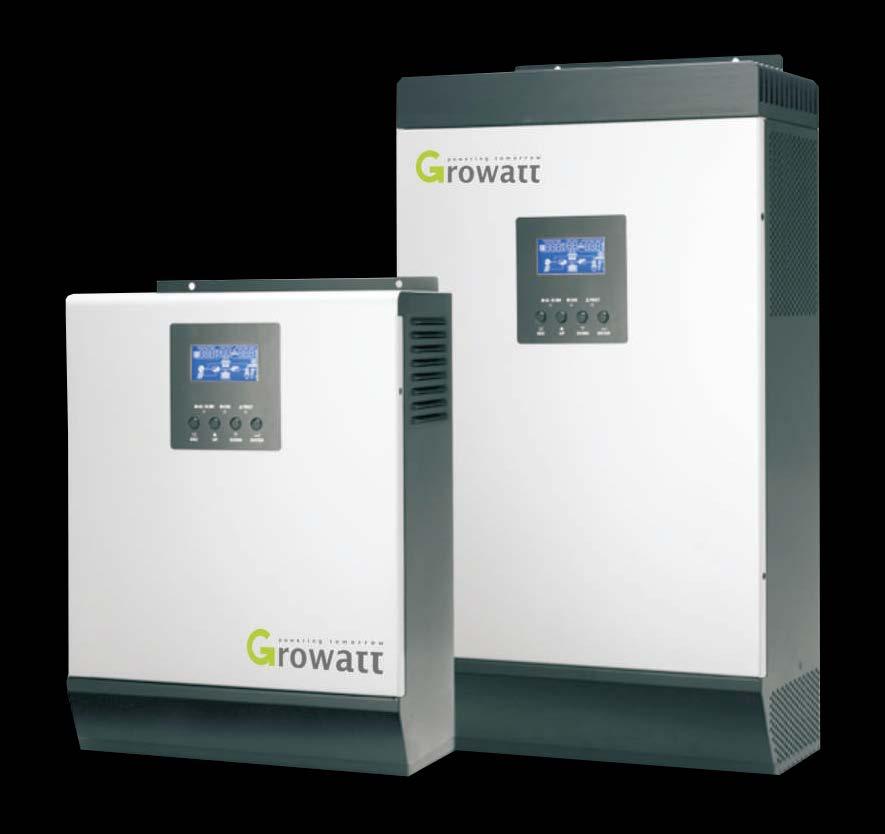

Fotovoltaikus erőművek elemei: Inverter Inverter: 1 fázisú inverterek (1,5-5,5 kw): TLS: 1 munkapontos (csak 1000, 1500, 2000) MTL-S: 2 munkapontos (csak 2500, 3000, 3600, 4200, 5000, 5500) 3 fázisú

10 Fotovoltaikus erőművek elemei: Inverter Inverter: 1 fázisú inverterek (1,5-5,5 kw): TLS: 1 munkapontos (csak 1000, 1500, 2000) MTL-S: 2 munkapontos (csak 2500, 3000, 3600, 4200, 5000, 5500) 3 fázisú inverterek (4-50 kw): UE sorozat: 2 munkapontos (csak 4000, 5000, 6000) TL3-S: (csak 7000, 8000, 9000, 10000, 11000, 12000, 13000, 15000, 17000, 20000, 25000, 30000, 33000, 40000) Adatgyűjtés, monitoring, megjelenítés, WEB Kommunikációs csatorna: RS485, Wifi, LAN Adatgyűjtés: Shine WebBox, WEB Szerver Megjelenítés: Okos alkalmazás, WEB

11 Hová kerülhet az inverter? Ne legyen 15 méternél távolabb a panelektől! (egyéb esetben + tűzvédelmi kapcsoló beépítése szükséges, és nagyobb veszteséget jelent a termelésben.) Legyen közel az elosztószekrényhez! Épület árnyékos oldala, garázs, kazánház, lépcsőház. Ahová biztosan nem kerülhet a hő miatt: padlástér, napos oldal.

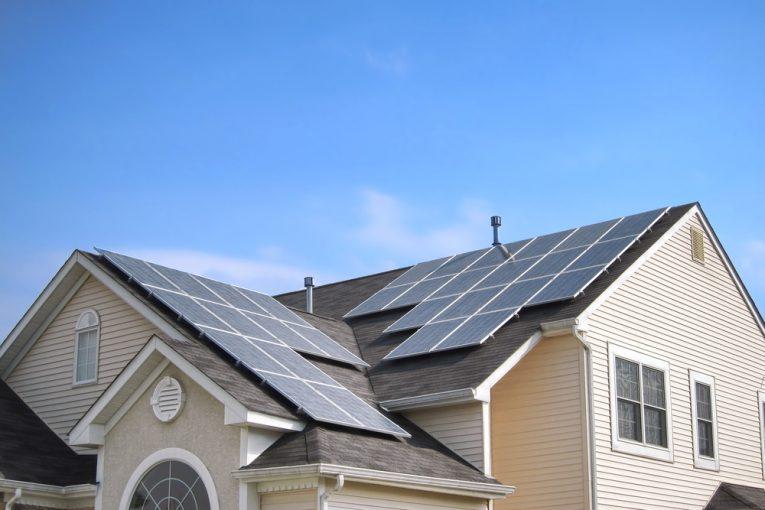

12 Kétmunkapontos inverter

13 Példa 1 munkapontra 1 munkapont: Azonos tájolás és dőlésszög Szimmetrikus stringek Megfelelő számú panel Milyen teljesítményű Growatt invertert javasolnál ennyi panelhez?

14 Példa 2 munkapontra Ilyen panelelrendezésnél szerinted merre van dél? 2 munkapont: Eltérő tájolás, Eltérő dőlésszög, Aszimmetrikus stringek, Több modul

15 Példa árnyékolásra 1 és 2 munkapontra Milyen tájolás és dőlés esetén lehetne ezeket a paneleket egy stringre kötni? 2 munkapont: Eltérő tájolás, Eltérő dőlésszög, Aszimmetrikus stringek, Több modul

16 Példa árnyékolásra, optimalizáló Mely panelekre helyeznél optimalizálót? 2 munkapont: Eltérő tájolás, Eltérő dőlésszög, Aszimmetrikus stringek, Több modul

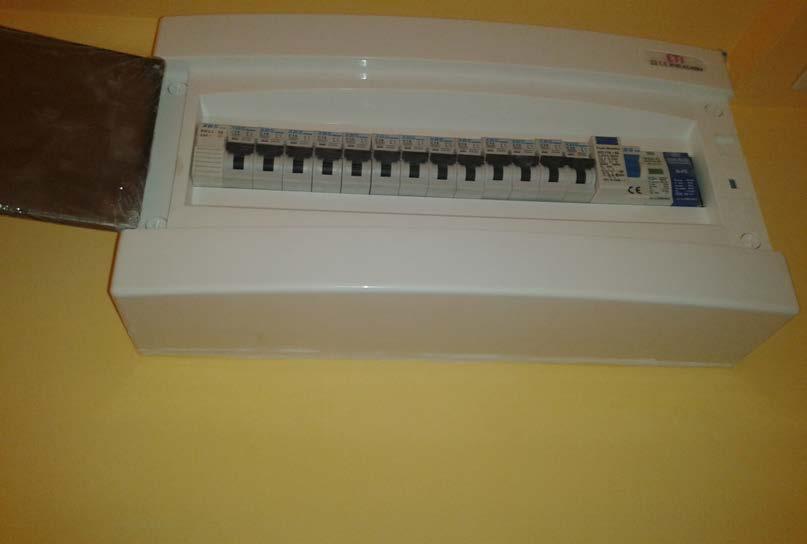

17 Villanyóraszekrény

18 1 fázis 3 fázis

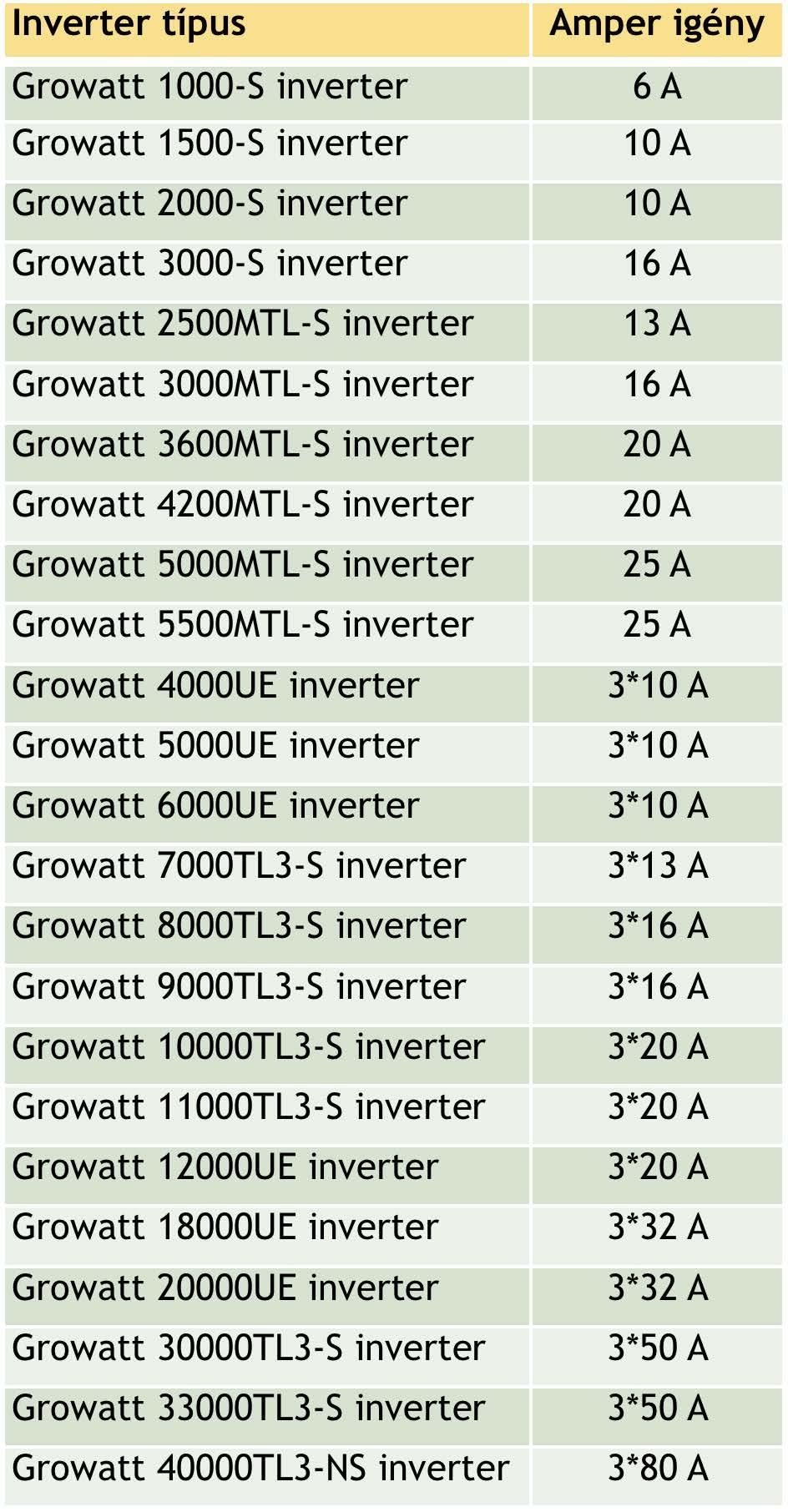

19 Az inverter amperigénye

20 Extra költségek 32 A jár ingyen! Ez lehet 1x32 A, de akár A is. Felette amperenként kell fizetni a bővítésért, kb Ft/A. Bővítés esetén, ha marad a fázisszám, akkor 25 A-ig nem mindig kérnek kivitelezői nyilatkozatot (regisztrált villanyszerelő). Ha fázisszámot is kell bővíteni, biztos, hogy kell a nyilatkozat a szabványos mérőhelyről. 1 fázis esetén a felrakható legnagyobb inverter teljesítmény 5 kw! 2,5 kw-ig mehet az egy fázis, 4-5 kw-ig a szolgáltató mérlegelhet, engedi-e az egyfázisú csatlakozást vagy 3 fázison kell. Mérőcsere 1x32 vagy 3x16 A-ig ingyenes. Rendszermérettől függetlenül, ha magasabb a csatlakozási pont teljesítménye, akkor fizetni kell. Szolgáltatónként eltérő az összeg (37-45eFt).

21 Mit jó megtudni? Mikorra tervezik a kivitelezést? Mi vethet árnyékot az álomüzletre? Esetleg a szomszéd fája? Vagy a saját kéményem? Hozzávetőlegesen mennyi időt vesz igénybe az engedélyeztetés? Milyen messze van az inverter a villanyórától? Falon kívül, falban, föld alatt kell vezetékezni? A ház átalakítását és a villamoshálózat fejlesztését az ajánlat nem tartalmazza.

22 Fotovoltaikus erőművek alapfogalmai Napelemes rendszer mérete:? kwp (mértékegység), a napelemes rendszerek teljesítményének megadására használjuk. Ez nem más, mint a panelek teljesítményének összege. (Ajánlat, szerződés Inverter teljesítménye: tárgya) Meghatározza az éves termelést.? kw A rendszerbe kötött inverter Rendszer termelése: kwh/kw/év (1100 ideális tájolás esetén) ( kwh/kw/év) Ez a napelemes rendszer éves termelését adja meg. Méretezési szempont, a telepített panelek teljesítménye és azok tájolása határozza meg. névleges AC oldali teljesítménye. Minden esetben az invertert kell engedélyeztetni, annak névleges teljesítménye szerepel az engedélyeken.

23 GYIK és a jó válaszok Van egy 3 kw-os rendszerem, de eddig a maximum termelés 2,8 kw volt! Rossz? Mikor fogja leadni a névleges teljesítményét, amit ígértek? Nem rossz a rendszer. A környezeti hatások miatt lehet, hogy soha sem fogja leadni, de ez nem is baj. Mi éves energiahozamot kalkulálunk, ebbe beleszámoltuk a környezeti hatást is.

24 GYIK és a jó válaszok Szerintem kicsi az inverter, még a mosógépet se bírja meghajtani Nagyon ritka, hogy a napelem panelek leadják a maximális teljesítményüket, és akkor is csak nagyon rövid ideig (évi 4-5 nap, napi perc).

25 GYIK és a jó válaszok Most akarok napelemet, jövőre meg tetőcserét! Helyesen: most cserélek tetőt, jövőre rádobjuk a napelemet.

26 GYIK és a jó válaszok Áramszünet esetén is nézhetem a meccset? Igen. De csak addig, amíg bírja a laptop akkuja. A hálózatra kötött inverterek azonnal lekapcsolnak áramszünet esetén.

27 GYIK és a jó válaszok Mennyi időt vesz igénybe a rendszer telepítése? Ez nagyban függ a rendszer méretétől és a munkaterülettől. Általában egy, ritkábban kettő, három nap. Fél napos kivitelezés nincs!

28 AZ ENGEDÉLYEZTETÉS

29 AZ ENGEDÉLYEZTETÉ SAz engedélyeztetés mindig az inverterre szól! Folyamata: 1. Előzetes igénybejelentés 2. Hiánypótlás! Késedelem 3. Előzetes ajánlat vagy műszaki gazdasági tájékoztató (MGT) 4. Csatlakozási dokumentáció 5. Hiánypótlás! Késedelem 6. Készre jelentés 7. Mérőóracsere

30 Előzetes igénybejelentés Szükséges adatok: 1. Felhasználási hely azonosító 2. Mérőóra gyári száma 3. Szerződésszám 4. Partnerszám 5. Igénybejelentő nyomtatvány teljes körűen kitöltve 6. Termelői nyilatkozat 7. Meghatalmazás 8. Tulajdonosi hozzájáruló nyilatkozat 9. Nem hiteles térképmásolat 10. Nem hiteles, teljes tulajdoni lap NKH ELMÜ ÉMÁSZ e-on kép a villanyóráról: tiszták és jól kivehető rajtuk, hogy hány fázis és hány amper áll rendelkezésre, jól látszik a gyári szám és a szekrény helye. Műszaki Gazdasági Tájékoztató

31 Csatlakozási dokumentáció Közzétett határidők: NKH: 30 nap (!) ELMŰ-ÉMÁSZ: 15 nap E.ON: 10 nap A hiánypótlás szükségességének jellemző okai: Invertercsere Teljesítménynövelés Névváltozás: házasság, változó családi viszonyok. A késve, ill. hiányosan, tévesen szolgáltatott adatok késleltetik a határidőket!

32 Köszönöm a figyelmet!
