Fülöp Roland BME Vízi Közmű és Környezetmérnöki Tanszék CSATORNAHÁLÓZATOK ÉPÍTÉSE, REKONSTRUKCIÓJA, ÜZEMELTETÉSE

Átírás

1 Fülöp Roland BME Vízi Közmű és Környezetmérnöki Tanszék CSATORNAHÁLÓZATOK ÉPÍTÉSE, REKONSTRUKCIÓJA, ÜZEMELTETÉSE

2 VÍZIKÖZMŰVEK HAZAI HELYZETE (KSH)

3 IVÓVÍZHÁLÓZATOK ÉPÍTÉSE, REKONSTRUKCIÓS ELŐREJELZÉSE (FORRÁS: FŐMTERV) Vezetékhálózat építés Magyarországon hossz (km) 5 év alatt épített rekonstrukciós igény

4 VÍZIKÖZMŰ SZEKTOR HELYZETE Alacsonyan tartott vízdíjak Rekonstrukció pénzügyi háttere hiányzik Felújítások aránya alacsony (<0,4%) Hálózatok átlagéletkora növekszik Meghibásodások száma növekszik Veszteségek, károk növekszenek

5 SZAKMÁT ÉRINTŐ MUNKÁK KEOP: BERUHÁZÁSOK LEZÁRULTAK (PROBLÉMÁK SZAKÉRTÉSE, JAVÍTÁSA) KEHOP: VÁRHATÓ BEFEJEZÉS 2019 (2020): KEHOP KERET:~240 MILLIÁRD FT SZENNYVÍZELVEZETÉSNÉL A CÉL A DEROGÁCIÓ ALÁ ESŐ 2000 LAKOSEGYENÉRTÉK FELETTI TELEPÜLÉSEK SZENNYVÍZELVEZETÉSE (ÚJ HÁLÓZAT, TELEP INTENZIFIKÁLÁS, MAX 5% REKONSTRUKCIÓ) TERVEZÉSI ENGEDÉLYEZÉSI MUNKÁK JÖVŐ ÉV ELEJÉRE KIFUTNAK. IVÓVÍZ ESETÉN ELLÁTÁSBIZTOSÁG, VÍZMINŐSÉG JAVÍTÁS A CÉL TERÜLET- ÉS TELEPÜLÉSFEJLESZTÉSI OPERATÍV PROGRAM (TOP : KERET ~8.85 MILLIÁRD FT, : KERET ~8.17 MILLIÁRD FT) VÁRHATÓ BEFEJEZÉS 2020 (2021) CSAPADÉK ÉS BELVÍZRENDEZÉSI MUNKÁK VP EGYEDI SZENNYVÍZKEZELÉS, KERET ~1.2 MILLIÁRD FT VÁRHATÓ BEFEJEZÉS 2021

6 CSATORNA HÁLÓZATAINK PROBLÉMÁI IDEGENVÍZ PROBLÉMÁK (ILLEGÁLIS CSAPADÉK RÁKÖTÉS, INFILTRÁCIÓ) SZENNYÍZ MINŐSÉGI PROBLÉMÁK (REGIONÁLIS RENDSZEREK TARTÓZKODÁSI IDŐK, FOGYASZTÓI SZOKÁSOK) CSAPADÉK OKOZTA ELÖNTÉSEK (KLÍMAVÁLTOZÁS) KIVITELEZÉSI PROBLÉMÁK (ÁGYAZÁS, ÉS AMIT MÉG EL LEHET KÉPZELNI) KARBANTARTÁSI, FENNTARTÁSI HIÁNYOSSÁGOK (VIZSGÁLATOK, TISZTÍTÁS, ÁLLAGMEGÓVÁS) ÖREGEDŐ HÁLÓZATOK NYILVÁNTARTÁSI HIÁNYOK (KÖTELEZETTSÉG, VIKKA, E-KÖZMŰ) REKONSTRUKCIÓ

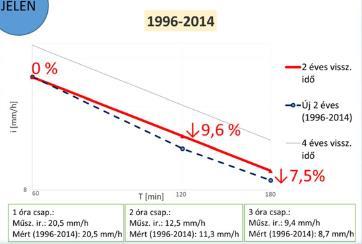

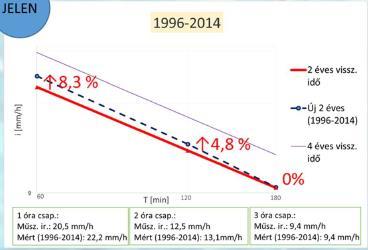

7 CSAPADÉK INTENZÍTÁSOK JELEN (FORRÁS: VARGA LAURA) Szombathely Szeged Budapest

8 KLÍMAVÁLTOZÁS BIZONYTALANSÁGAI (FORRÁS: VARGA LAURA)

9 KITERJEDT SZENNYVÍZELVEZETŐ RENDSZEREK ELTERJEDÉSÉNEK OKAI NAGY TELEPEK SOK ESETBEN KAPACITÁS TÖBBLETTEL RENDELKEZTEK. ÜZEMELTETŐI RAGASZKODÁS A NAGY KÖZPONTI TELEPES SZENNYVÍZTISZTÍTÁSHOZ (JOBBAN KÉZBENTARTHATÓ) PÁLYÁZATI RENDSZEREK IS A NAGY REGIONÁLIS SZENNYVÍZTISZTÍTÓ RENDSZEREK IRÁNYÁBA HATOTTAK (FENTRŐL LEFELÉ ÉPÍTKEZÉS, JÖVŐ NEM VOLT KISZÁMÍTHATÓ) KIS ILLETVE TERMÉSZETKÖZELI TISZTÍTÁSI MÓDÓKTÓL VALÓ FÉLELEM (BIZONYOS MÉRTÉKBEN JOGOS) PROBLÉMÁI: HÁLÓZAT RÉSZEK SOK ESETBEN ALULTERHELTEK (MINIMÁLIS ÁTMÉRŐK, LAKSŰRŰSÉG). HÁLÓZATI KORRÓZIÓ

10 REKONSTRUKCIÓT KIVÁLTÓ OKOK SZOLGÁLTATÁSSAL ÖSSZEFÜGGŐ SZOLGÁLTATÁSTÓL FÜGGETLEN Technikai avulás Elhasználódás Területrendezés Egyéb Fajlagos vízfogyasztás növekedés Külső korrózió Városrész rekonstrukció Más közművek rekonstrukciója Vízgyűjtő terület növekedése Belső korrózió Városi terület funkcióváltozása Földalatti vasútépítés Lefolyási tényező/klíma változása Külső terhelés növekedése Közlekedési pályák átfogó rekonstrukciója Alul-felüljárók építése Lakosszám növekedés Altalajviszonyok változása Egyéb műtárgyak építése Szolgáltatási és egyéb előírások változása

11 REKONSTRUKCIÓ ÉS A JOGSZABÁLYI KÖRNYEZET VÍZ KERETIRÁNYELV (VKI) A VÍZIKÖZMŰ-SZOLGÁLTATÁSRÓL SZÓLÓ ÉVI CCIX. TÖRVÉNY (GÖRDÜLŐ FEJLESZTÉSI TERV, GFT) A VÍZIKÖZMŰVEK GÖRDÜLŐ FEJLESZTÉSI TERVE RÉSZÉT KÉPEZŐ FELÚJÍTÁSI ÉS PÓTLÁSI TERV, VALAMINT BERUHÁZÁSI TERV RÉSZLETES TARTALMI ÉS FORMAI KÖVETELMÉNYEIRŐL SZÓLÓ 61/2015. (X. 21.) NFM RENDELET A RÉSZLETSZABÁLYOKAT A VÍZIKÖZMŰVEK VAGYONÉRTÉKELÉSÉNEK SZABÁLYAIRÓL ÉS A VÍZIKÖZMŰ- SZOLGÁLTATÓK ÁLTAL KÖZÉRDEKBŐL KÖZZÉTEENDŐ ADATOKRÓL SZÓLÓ 24/2013. (V. 29.) NFM RENDELET TARTALMAZZA. A NEMZETI VÍZSTRATÉGIA ÉS A VÉGREHAJTÁSÁT BIZTOSÍTÓ INTÉZKEDÉSI TERV ELFOGADÁSÁRÓL SZÓLÓ 1110/2017. (III. 7.) KORM. HATÁROZAT 6. PONTJA SZERINT AZ EGÉSZSÉGES IVÓVÍZ, VALAMINT A MEGFELELŐ SZENNYVÍZ-ELVEZETÉS, -KEZELÉS BIZTOSÍTÁSA ÉRDEKÉBEN FELMÉRÉST SZÜKSÉGES KÉSZÍTENI A VÍZIKÖZMŰVEK ÁLLAPOTÁRÓL ÉS REKONSTRUKCIÓS FELADATAIKRÓL, VALAMINT AZOK VÉGREHAJTÁSÁRA ÜTEMEZETT PROGRAM ÉS FINANSZÍROZÁSI MODELL ÖSSZEÁLLÍTÁSA SZÜKSÉGES DECEMBER 31-I HATÁRIDŐVEL.

12 FOGALMAK (MSZ EN :2002) REKONSTRUKCIÓ: MINDEN BEAVATKOZÁS, AMI A RENDSZER TULAJDONSÁGAIT HELYREÁLLÍTJA, VAGY JAVÍTJA FELÚJÍTÁS: MINDEN OLYAN MUNKÁT MAGÁBAN FOGLAL, AMI AZ EREDETI ANYAGÚ CSŐ AKTUÁLIS ÁLLAPOTÁT, TELJESÍTŐKÉPESSÉGÉT JAVÍTJA. CSERE: REKONSTRUKCIÓJA A CSŐNEK, AMI NEM TARTJA MEG AZ EREDETI ANYAGÚ CSÖVET. FENNTARTÁS: ÜZEMBEN TARTANI A MEGLÉVŐ RENDSZERT, ANÉLKÜL, HOGY TOVÁBBI ANYAGOT ÉPÍTSÜNK BE. JAVÍTÁS: PONTSZERŰ KÁROK JAVÍTÁSA.

13 GÖRDÜLŐ FEJLESZTÉS JOGSZABÁLYI HÁTTERE ÉVI CCIX. TÖRVÉNY A VÍZIKÖZMŰ-SZOLGÁLTATÁSRÓL: 11. (1) A VÍZIKÖZMŰ-SZOLGÁLTATÁS HOSSZÚ TÁVÚ BIZTOSÍTHATÓSÁGA ÉRDEKÉBEN - A FENNTARTHATÓ FEJLŐDÉS SZEMPONTJAIRA TEKINTETTEL - VÍZIKÖZMŰ-SZOLGÁLTATÁSI ÁGAZATONKÉNT TIZENÖT ÉVES IDŐTÁVRA GÖRDÜLŐ FEJLESZTÉSI TERVET KELL KÉSZÍTENI. A GÖRDÜLŐ FEJLESZTÉSI TERV FELÚJÍTÁSI ÉS PÓTLÁSI TERVBŐL, VALAMINT BERUHÁZÁSI TERVBŐL ÁLL. A (3) BEKEZDÉSBEN FOGLALT ELTÉRÉSEKKEL A FELÚJÍTÁSI ÉS PÓTLÁSI TERVET A VÍZIKÖZMŰ- SZOLGÁLTATÓ, A BERUHÁZÁSI TERVET AZ ELLÁTÁSÉRT FELELŐS KÉSZÍTI EL, ÉS NYÚJTJA BE MINDEN ÉV SZEPTEMBER 15-IG A HIVATALHOZ. GÖRDÜLŐ FEJLESZTÉSI TERV IDŐHORIZONTJAI: ÉVES OPERATÍV TERV KÖZÉPTÁVÚ ÜZLETI TERV HOSSZÚ TÁVÚ STRATÉGIAI TERV

14 RÖVID TÁVÚ REKONSTRUKCIÓ TERVEZÉS KIVÁLTÓ OK A TECHNIKAI AVULÁS CÉL: ENERGIAHATÉKONYSÁG NÖVELÉSE A MEGLÉVŐ RENDSZER KAPACITÁSAINAK ELLENŐRZÉSÉRE, FELMÉRÉSÉRE A TÁVLATI IGÉNYEKNEK IS MEGFELELŐ, LEHETŐSÉG SZERINT OPTIMÁLIS (KÖLTSÉG-HATÉKONY) RENDSZERKIALAKÍTÁS KIDOLGOZÁSÁRA MEGOLDÁSI LEHETŐSÉG: TERHELÉSI PROGNÓZISOK KÉSZÍTÉSE HIDRAULIKAI RENDSZERVIZSGÁLATOK (SWMM, MIKE URBAN,.)

15 KÖZÉP TÁVÚ REKONSTRUKCIÓ TERVEZÉS KIVÁLTÓ OK AZ ELHASZNÁLÓDÁS CÉL A FENNTARTÁSI KÖLTSÉGEK CSÖKKENTÉSE MEGOLDÁSI LEHETŐSÉG: A REKONSTRUKCIÓS CÉLOK TISZTÁN GAZDASÁGI SZEMPONTBÓL IS MEGHATÁROZHATÓK AZ VÍZELLÁTÓ HÁLÓZATOKBAN. AZ ELÖREGEDETT HÁLÓZATOK FENNTARTÁSI KÖLTSÉGEINEK ELEMZÉSE, A PÓTLÁSI KÖLTSÉGEKKEL VALÓ ÖSSZEVETÉSE ALAPJÁN A MIHAMARABB FELÚJÍTANDÓ CSŐSZAKASZOK MEGHATÁROZHATÓK. ERRE VONATKOZÓ ADATIGÉNYEK A GAZDASÁGI-, MŰSZAKI INFORMÁCIÓS RENDSZERBŐL ÉS A VAGYONÉRTÉKELÉS EREDMÉNYEIBŐL ELÉGÍTHETŐK KI.

16 HOSSZÚ TÁVÚ REKONSTRUKCIÓ TERVEZÉS KIVÁLTÓ OK: LEGINKÁBB AZ ELHASZNÁLÓDÁS CÉL: VEZETÉKEK TÖNKREMENETELI IDEJÉNEK-/VALÓSZÍNŰSÉGÉNEK EZEN KERESZTÜL KOCKÁZATÁNAK MEGHATÁROZÁSA MEGOLDÁSI MÓDSZEREK: MATEMATIKAI STATISZTIKAI MÓDSZEREKKEL, LOGIKAI ALAPON, FIZIKAI MÉRÉSEKKEL PROBLÉMÁK: KÜLFÖLDI MÓDSZEREK KÖRNYEZETI ADATHIÁNY MIATT NEM ADAPTÁLHATÓK A MAGYAR VISZONYOKRA, SZÜKSÉGES MÉRÉSEK KÖLTSÉGESEK

17 VÍZIKÖZMŰVEK REKONSTRUKCIÓS IGÉNYE EURÓPÁBAN 5 MILLIÁRD EURÓT KÖLTENEK ÉVENTE VÍZI KÖZMŰ REKONSTRUKCIÓRA, AMI ÍGY IS 0,5%-OS FELÚJÍTÁSI ARÁNYT KÉPVISEL AZ ELVÁRT 2%-HOZ KÉPEST. AZ USA-BAN 77 MILLIÁRD DOLLÁRRA BECSÜLIK AZT AZ ÖSSZEGET, AMIT FELÚJÍTANDÓ VEZETÉKEKRE KELL KÖLTENI AZ ELKÖVETKEZŐ HÚSZ ÉVBEN. KÖZMŰ VAGYON KEZELÉSE, MŰSZAKI ÉS GAZDASÁGI SZEMPONTBÓL EGYARÁNT OPTIMÁLIS FELÚJÍTÁSA AZ ELMÚLT ÉVEKBEN AZ EGÉSZ VILÁGON AZ ÉRDEKLŐDÉS KÖZÉPPONTJÁBA KERÜLT (CARE-W, CARE- S, ). REKONSTRUKCIÓRA ÉRETT VEZETÉKHÁLÓZAT ARÁNYA MEGKÖZELÍTŐEN 75%-OS, AMI MINTEGY 3-10 EZER MILLIÁRD FT-NYI BERUHÁZÁSI IGÉNYT JELENT.

18 A VEZETÉK-REKONSTRUKCIÓ DÖNTÉSTÁMOGATÁSÁNAK ELVI SÉMÁJA Rekonstrukció alá vonandó hálózatrészek és azok optimális rekonstrukciós időpontja Kalibrált hálózathidraulikai modell Meghibásodás előrejelző modell Gazdasági információs rendszer adatai Műszaki információs rendszer adatai Állapotra vonatkozó vizsgálatok adatai

19 HÁLÓZATHIDRAULIKA KALIBRÁLT, IDENTIFIKÁLT LEFOLYÁSI ÉS HÁLÓZATHIDRAULIKAI MODELL KELL!!! ELŐKÉSZÍTÉS: FELHASZNÁLÓ ÁLTAL ISMERT, ALKALMAS PROGRAM (SWMM, MIKE URBAN, SSA,.) MEGBÍZHATÓ HÁLÓZATI, FEDETTSÉGI ADATOK MEGBÍZHATÓ VÍZFOGYASZTÁSI, SZENNYVÍZTERHELÉSI ADATOK VÍZSZINT, VÍZHOZAM MÉRÉSEK EGYIDEJŰ CSAPADÉKINTENZÍTÁS MÉRÉS VIZSGÁLHATÓ RENDSZERJELLEMZŐK (VÁLTOZATONKÉNT): KAPACITÁS ÉRTÉKEK, ÜZEMELTETHETŐSÉG VÍZMINŐSÉGI PARAMÉTEREK ELÖNTÉSI TERÜLETEK KIVEZETÉSEK JELLEMZŐI SZIVATTYÚ JELLEMZŐK, ENERGETIKAI PARAMÉTEREK

20 DIAGNOSZTIKA/ÁLLAPOT ÉRTÉKELÉS Statisztikai elemzések/matematikai módszerek Helyszíni vizsgálat Laboratóriumi vizsgálat Meghibásodás adatok Fogyasztói panaszok Üzemeltetési tapasztalatok Hidraulikai viszonyok Vizuális Közegtartás Akusztikus Elektromágneses Ultrahang/Radar Kémiai Szilárdságtani Geometriai Röntgen Szilárdságtani

21 REKONSTRUKCIÓS DÖNTÉSTÁMOGATÁS TÍPUSOK: EGY-, ILLETVE TÖBBKRITÉRIUMOS (MCDM - MULTIPLE-CRITERIA DECISION-MAKING, ILLETVE MCDA - MULTIPLE-CRITERIA DECISION- AID) RENDSZEREK JELLEMZŐEN A TÖBBKRITÉRIUMOS RENDSZEREKET SZORZÓSZÁMOKKAL VISSZAFEJTIK EGYKRITÉRIUMOSSÁ. A DÖNTÉSTÁMOGATÓ RENDSZEREKNÉL FONTOS A MEGHIBÁSODÁSOK MEGBÍZHATÓ ELŐREJELZÉSE. REGRESSZIÓS MODELLEK SZTOCHASZTIKUS MODELLEK FUZZY NEURÁLIS HÁLÓK, TANULÓ ALGORITMUSOK JELLEMZŐIK: A MATEMATIKAI MODELLEK A MEGLÉVŐ MEGHIBÁSODÁS ADATOKBÓL JELEZNEK ELŐRE, FELTÉTELEZVE, HOGY A JÖVŐBENI MEGHIBÁSODÁSOK ALAKULÁSA KÖVETI A MÚLTBELI SZABÁLYSZERŰSÉGET. FONTOS A HÁLÓZAT NYILVÁNTARTÁSOK MEGBÍZHATÓSÁGA (MEGHIBÁSODÁS, VEZETÉK ADAT). MINDEN DÖNTÉSTÁMOGATÓ RENDSZER ALAPJA EGY MEGBÍZHATÓ ÁLLAPOTÉRTÉKELÉS!!!

22 KÁD GÖRBE (ROCOF) A MÉRNÖKI RENDSZEREK EBBŐL A SZEMPONTBÓL KÉT CSOPORTBA, A JAVÍTHATÓ ÉS AZ ELDOBANDÓ RENDSZEREKBE SOROLHATÓK. A JAVÍTHATÓ RENDSZEREKHEZ TARTOZNAK A VÍZELOSZTÓ HÁLÓZATOK, ILLETVE AZOK OBJEKTUMAI IS. A JAVÍTHATÓ RENDSZEREK ISMÉRVE, HOGY BÁRMELY MEGHIBÁSODÁS UTÁN A KIJAVÍTOTT OBJEKTUM AZ ESEMÉNY ELŐTTI FELADATÁT ÚJRA EL TUDJA LÁTNI (ASCHER ÉS FEINGOLD 1984).

23 CÉL A CSŐCSERE GAZDASÁGILAG OPTIMÁLIS IDŐPONTJÁNAK MEGHATÁROZÁSA

24 REGRESSZIÓS MODELLEK JELLEMZŐI AZ EGYVÁLTOZÓS, VAGY AGGREGÁLT ÉS A TÖBBVÁLTOZÓS REGRESSZIÓS MODELLEK AZ IDŐ FÜGGVÉNYÉBEN SZÁMÍTJÁK A VÁRHATÓ CSŐTÖRÉS-SZÁMOT. SPECIÁLIS NEM PARAMETRIKUS REGRESSZIÓS MODELLEK (BIZONYOS TANULÓ ALGORITMUSOK KNN-???, ) AZ AGGREGÁLT MODELLEK AZ ÖREGEDÉS HATÓ TÉNYEZŐIT EGY VÁLTÓZÓBA SŰRÍTIK, MÍG A TÖBBVÁLTOZÓSAKNÁL LEHETŐSÉG VAN EZEKET HATÁSUK SZERINT SÚLYOZOTTAN FIGYELEMBE VENNI. A REGRESSZIÓS MODELLEK MATEMATIKAI EGYENLETEI ÁLTALÁBAN 2-3 PARAMÉTERT HASZNÁLNAK A MEGHIBÁSODÁS ELŐREJELZÉSRE. A LEGGYAKORIBB ALAPADAT A VEZETÉK ÉLETKORA ÉS A MEGHIBÁSODÁS IDŐSORA. A PARAMÉTEREK MEGHATÁROZÁSÁHOZ A VEZETÉKEKBŐL HOMOGÉN CSOPORTOKAT KÉPEZNEK.

25 REGRESSZIÓS MODELLEK Lineáris: N( t) k 0 t N(t) k 0 t - adott évben a meghibásodás ráta (hiba/év/km) - Meghibásodás növekmény - előrejelezni kívánt idő (év)

26 REGRESSZIÓS MODELLEK (MCMULLEN, 1982) T R pH r p AHOL: T: AZ ELSŐ MEGHIBÁSODÁSIG ELTELT IDŐ R: TELÍTETT TALAJ OHMIKUS ELLENÁLLÁSA R P REDOX POTENCIÁL

27 REGRESSZIÓS MODELLEK (SHAMIR-HOWARD, 1979) N( t) N( t 0 ) e A( t t 0 )) AHOL: N(T) - N(T 0 ) - A - T - T 0 - ADOTT ÉVBEN A MEGHIBÁSODÁS RÁTA (HIBA/ÉV/KM) A 0. ÉVBEN, AZAZ A MEGFIGYELÉS KEZDETI IDŐPONTJÁBAN A MEGHIBÁSODÁS RÁTA (HIBA/ÉV/KM) MEGHIBÁSODÁS NÖVEKEDÉSI RÁTA (ÉV -1 ) (REGRESSZIÓ ANALÍZISBŐL SZÁRMAZTATHATÓ ÉRTÉK) A VIZSGÁLT ÉV (ÉV) AZ ÜZEMBE HELYEZÉS ÉVE, VAGY AZ AZ IDŐPONT, AMITŐL MEGHIBÁSODÁS ADATOK RENDELKEZÉSRE ÁLLNAK (ÉV), VAGYIS A MEGFIGYELÉS KEZDETE

28 VALÓSZÍNŰSÉGI MODELLEK A SZTOCHASZTIKUS (VALÓSZÍNŰSÉGI) ALAPÚ MODELLEK HÁROM CSOPORTBA SOROLHATÓK: A MEGHIBÁSODÁSOK IDŐPONTJÁT LEÍRÓ, A TÚLÉLÉS MEGHATÁROZÓ, A SZÁMOLÓ MODELLEK AZ ELSŐ KÉT MEGKÖZELÍTÉS AZ ADOTT VEZETÉK ÉLETTARTAMÁNAK LEÍRÁSÁRA SZOLGÁL. A SZÁMOLÓ ELJÁRÁSOK EGY ADOTT IDŐINTERVALLUM ALATT BEKÖVETKEZŐ MEGHIBÁSODÁSOK SZÁMÁNAK VALÓSZÍNŰSÉGÉRE ADNAK ELŐREJELZÉST. EMELLETT FELTÉTELEZIK, HOGY AZ ADOTT OBJEKTUM JAVÍTHATÓ.

29 VALÓSZÍNŰSÉGI MODELLEK ÁLTALÁNOS ALAPEGYENLETE (COX 1972) h( t, Z) h0 ( t) b T Z e h ( t ) Z0 - kiindulási meghibásodás függvény - kiindulási függvényt módosító együttható b - meglévő adatokból becsült együttható

30 VALÓSZÍNŰSÉGI MODELLEK IDŐBELI POISSON FOLYAMAT (CONSTANTIN ÉS DARROCH 1993) P N t t N( t) e t ( t) k! k AHOL: K - Λ POZITÍV EGÉSZ SZÁM (HIBASZÁM) MEGHIBÁSODÁS VÁRHATÓ ÉRTÉKE

31 NEURÁLIS HÁLÓ FAJLAGOS MEGHIBÁSODÁS ELŐREJELZÉS (ANN) Bemeneti paraméterek Neuron rétegek Fajlagos meghibásodás adatok Forrás: Malgorzata, K 2017

32 ÁLLAPOTÉRTÉKELÉS MSZ EN ALAPJÁN A vizsgálat célja A vizsgálati terület meghatározása A meglévő információk áttekintése A nyilvántartás naprakésszé tétele, ha szükséges Vizsgálatok: Hidraulikai Környezet Szerkezeti Üzemeltethetőségi Értékelés

33 TELJESÍTMÉNY ÉRTÉKELÉSI ADATOK AMIKET FIGYELEMBE KELL VENNI KIÖNTÉSI ESEMÉNYEK ADATAI DUGULÁSI ESEMÉNYEK BEOMLÁS HÁLÓZATI HIBÁK NÖVEKEDÉSE MEGBETEGEDÉS, SÉRÜLÉS ESETLEG HALÁL A ÜZEMELTETÉSBEN MEGBETEGEDÉS, SÉRÜLÉS ESETLEG HALÁL A CIVIL LAKOSSÁGNÁL CSATORNA KÁRRAL JÁRÓ ESEMÉNY VIZUÁLIS VIZSGÁLATOK EREDMÉNYEI (SZEMREVÉTELEZÉS, CCTV) MEGFELELŐSÉGE A KIÖNTÉSI HELYEKNEK, BE ÉS KIFOLYÁS A RENDSZERBE SZENNYVÍZ SZAGGAL ÖSSZEFÜGGŐ PANASZOK HIDRAULIKAI ANALÍZIS MECHANIKUS ÉS ELEKTROMOS ESZKÖZÖK TELJESÍTMÉNYE TELJESÍTMÉNY ÉS ÁLLAPOT ÉRTÉKELÉSI EREDMÉNYEI AZ ÁRAMLÁST SZABÁLYOZÓ BERENDEZÉSEKNEK CSATORNA TÚLTERHELÉS TALAJVÍZ SZENNYEZÉSI ESEMÉNY

34 BEÉPÍTETT OBJEKTUMOK LELTÁRA ENGEDÉLYEK, ELŐÍRÁSOK MEGLÉVŐ INFORMÁCIÓK ÁTTEKINTÉSE: KORÁBBI ÜZEMELÉSI, FENNTARTÁSI, SZERKEZETI ÉS BIZTONSÁGGAL KAPCSOLATOS MÉRÉSEK, AMELYEK A PROBLÉMÁK MEGOLDÁSÁT SZOLGÁLTÁK ÉS AZ AHHOZ KAPCSOLHATÓ KÖLTSÉGEKET. A KIFOLYÓ IPARI SZENNYVIZEK JELLEGE ÉS MINŐSÉGE KORÁBBI VIZSGÁLATOK KORÁBBI HIDRAULIKAI MÉRÉSEK (VÍZHOZAM, SEBESSÉG, MÉLYSÉG) KÖRNYEZETRE GYAKOROLT HATÁSOK KORÁBBI ELEMZÉSE MEGLÉVŐ SZENNYVÍZHÁLÓZATI ÁLLAPOT ÉS CSAPADÉK ADATOK BEFOGADÓ VÍZMINŐSÉGE ÉS HASZNÁLATA TALAJVÍZ SZINTJE ÉS ÁRAMLÁSI SEBESSÉGE TALAJ TÍPUSA ÉS BESZIVÁRGÁSI TÉNYEZŐJE TALAJVÍZ VÉDELEMI ZÓNÁK SZENNYVÍZ JELLEMZŐK A VÍZGYŰJTŐ FEJLŐDÉSÉVEL, VISSZAFEJLESZTÉSÉVEL KAPCSOLATOS INFORMÁCIÓK MEGLÉVŐ ADATOK ÉS ELŐREJELZÉSEK A KÖZLEKEDÉSI ADATOKRA VONATKOZÓAN

35 TOVÁBBI ÉRTÉKELÉSEK KÖZELI BEAVATKOZÁSOK, AMELYEK A RENDSZERRE HATÁSSAL VANNAK: A RENDSZERREL KAPCSOLATOS FEJLESZTÉSI TERVEK EGYÉB KÖZMŰVEK ADATOKAT A KÖVETKEZŐK SZERINT KELL MINŐSÍTENI: TELJESEK ÖSSZEEGYEZTETHETŐK MEGFELELŐK MEGFELELŐ HOSSZÚAK ELLENTMONDÁS MENTESEK AKTUÁLISAK HIHETŐK

36 CSATORNA HIBÁK BESZAKADÁS, TÖRÉS DEFORMÁCIÓ ELMOZDULT KÖTÉS HIÁNYOS CSATLAKOZÁS GYÖKÉR BENÖVÉS, INFILTRÁCIÓ, KIÜLEPEDÉS, LERAKÓDÁS, BECEMENTÁLÓDÁS, EGYÉB AKADÁLYOK ÜLEDÉK AKNÁK, ELLENŐRZŐ NYÍLÁSOK HIÁNYAI MECHANIKAI, VEGYI ANYAGOK OKOZTA KÁROK

37 CSATORNA VIZSGÁLATI MÓDSZEREK KERESZTMETSZET FELVÉTEL SZONÁR SEGÍTSÉGÉVEL (DEFORMÁCIÓ MEGHATÁROZÁS), VETÍTETT FÉNY GYŰRŰVEL TÖRTÉNŐ FELMÉRÉS, A KIRAJZOLÓDÓ VETÍTETT KÉP ALAPJÁN (VEZETÉK KERESZTMETSZET, DEFORMÁCIÓ MÉRTÉKE) TALAJ RADAR (FÖLDTAKARÁS VASTAGSÁGA ÉS ÜREGEK MUTATHATÓK KI) TERHELÉS VIZSGÁLAT (BELSŐ EMELÉSI PONTOKON SEGÍTSÉGÉVEL MÉRIK A CSŐ ÉS A TALAJ ELLENÁLLÁSÁT, A CSŐ MEREVSÉGÉT A DEFORMÁCIÓ MÉRÉSBŐL. MECHANIKAI ELLENÁLLÁS VIZSGÁLAT (ÜREGEK JELENLÉTÉNEK MEGHATÁROZÁSÁRA HASZNÁLJÁK, REZGÉSHULLÁMRA ADOTT VÁLASZ ALAPJÁN, ALKALMAS A VIZSGÁLT SZERKEZETBEN ÉS A MÖGÖTTE LEVŐ TÉRBEN IS KIMUTATNI AZ ÜREGEKET. LABORATÓRIUMI ANYAGVIZSGÁLATOK, HOGYAN VÁLTOZIK AZ ANYAGOK TEHERBÍRÁSA A KÁROSÍTÓ KÖRÜLMÉNYEK KÖZT. SZENNYVÍZ MINŐSÉG VIZSGÁLAT (VANNAK E OLYAN KOMPONENSEK BENNE, AMELYEK A CSŐANYAGOT KÁROSÍTHATJÁK) INFRAVÖRÖS VIZSGÁLAT (INFILTRÁCIÓ HELYE VIZSGÁLHATÓ, AMI MIATT ÜREGKÉPZŐDÉS FORDULHAT ELŐ, ÉS ÍGY A CSŐ ELVESZTI A MEGTÁMASZTÁSÁT)

38 CSATORNA VIZSGÁLATI MÓDSZEREK ESÉSVIZSGÁLÓ MŰSZER A CSATORNA HOSSZ-SZELVÉNYÉT VIZSGÁLJA LOKÁLIS NYOMÁSPRÓBA (FŐLEG LOKÁLIS JAVÍTÁSOKNÁL ALKALMAZZÁK) LÉZER SZKENNELÉS VÍZZÁRÓSÁG VIZSGÁLAT/VÍZTARTÁS PRÓBA ((EXFILTRÁCIÓ 2M-ES VÍZOSZLOPNYOMÁS, INFILTRÁCIÓ MSZ :1986), EBBŐL LEHET KÖVETKEZTETNI ARRA, HOGY A CSŐZÓNÁBÓL VOLT E KIMOSÓDÁS, CSŐ MEGTÁMASZTÁS KÁRT SZENVEDETT E FÜSTVIZSGÁLAT IPARI TELEVÍZIÓS (TÁVOLSÁG, LEJTÉS MÉRÉSSEL) MSZ EN :2003: TELEPÜLÉSEK VÍZELVEZETÕ RENDSZEREINEK ÁLLAPOTA. 2. RÉSZ: A SZEMREVÉTELEZÉSES FELÜLVIZSGÁLAT KÓDRENDSZERE, MSZ EN :2004: TELEPÜLÉSEK VÍZELVEZETŐ RENDSZEREINEK ÁLLAPOTA. 1. RÉSZ: ÁLTALÁNOS KÖVETELMÉNYEK KÖZVETLEN SZERVÉTELEZÉS TÜKRÖZÉS

39 VIZSGÁLATI MÓDSZER KIVÁLASZTÁSI FA Cső nyomvonal vizsgálat/felmérés Közvetlen vizuális vizsgálat Mászható csatornák szemrevételezéssel Vezeték szakasz vizsgálat Külső vizsgálat Altalaj geofizikai jellemzői A szerkezet és altalaj adatainak áttekintése Minőségi módszerek Közvetett vizuális vizsgálat Nyomvonal és szintmérés Tükrözéses vizsgálat Ipari kamerás vizsgálat Nyomásmérés Esésmérő Vetített képes vizsgálat Belső vizsgálat Mennyiségi módszerek Keresztmetszet felvétel Közvetlen mérés Vetített képes vizsgálat Szonár Altalaj radar Szerkezet és altalaj vizsgálat Terhelés vizsgálat Mechanikai ellenállás Anyagvizsgálat

40 REKONSTRUKCIÓS CÉLOK: ELÖNTÉS ELLENI VÉDELEM FENNTARTHATÓSÁG FELSZÍN VÉDELME A BEFOGADÓ VIZEITŐL SZAG, TOXIKUS, ROBBANÓ, KORROZÍV ANYAGOK ELLENI VÉDELEM HANG ÉS VIBRÁCIÓ MEGELŐZÉS TERMÉKEK ÉS ANYAGOK FENNTARTHATÓSÁGA FENNTARTHATÓ ENERGIA GAZDÁLKODÁS SZERKEZETI INTEGRITÁS, TERVEZÉSI ÉLETTARTAM ÁRAMLÁS FENNTARTÁSA VÍZZÁRÓSÁG NE VESZÉLYEZTESSE A KÖRNYEZET LÉTESÍTMÉNYEIT ÉS KÖZÜZEMI SZOLGÁLTATÁSOKAT BEFOGADÓ MINŐSÉGE

41 DÖNTÉSI FA MSZ EN :2013 ALAPJÁN Szerkezeti felújítás szükséges Helyi károsodás, hiány Ismétlődő helyi károsodás, hiány Kiterjedt károsodás, hiány Átbocsátási kapacitás növekedése szükséges? Javítási technológia rendelkezésre áll? Javítás gazdaságilag indokolható? Megengedhető az átbocsátási kapacitás csökkenése? Felújítás technikailag lehetséges? Felújítás gazdaságilag indokolható? Átbocsátási kapacitásnak csökkeni kell? Van más fontos feltétel a felújítás mellett? Javítás Felújítás Csere

42 DÖNTÉSI FA MSZ EN :2013 ALAPJÁN Csőnek elég a kapacitása? Van átmeneti szűkület? Tisztítás Szűkület eltávolítása Maximális vízhozam limitálva van? Van ki nem használt tározó kapacitás a rendszerben? Jobb kihasználása a tározó kapacitásnak Növeljük a rendszer vízszállító kapacitását Felszíni vizeket lehet a felszínen kezelni? Lehet új tározóteret építeni? Felszíni tározás kihasználása Tározó létesítés A veszteség csökkentés elégé növeli a szállító kapacitást? Meglévő csatorna felújítása Új vezeték építése

43 DIAGNOSZTIKÁVAL KAPCSOLATOS PROBLÉMÁK MEGBÍZHATÓ NYILVÁNTARTÁSOK KELLENEK, AKÁR TÖBB ÜZEMELTETŐTŐL (STATISZTIKAI KIÉRTÉKELÉSBŐL SZÁRMAZÓ ALAPADATOK KISZOLGÁLÁSRA) BIZONYOS VIZSGÁLATI MÓDSZEREK ALKALMAZÁSI KORLÁTTAL BÍRNAK (VEZETÉK ANYAG, PONTSZERŰSÉG) ÜZEM KÖZBEN KELL VIZSGÁLNI, KÖLTSÉGES ELJÁRÁSOK MUNKAERŐ ÉS SZAKEMBERHIÁNY

44 CSŐVEZETÉK REKONSTRUKCIÓS MUNKÁLATOK HATÁSAI ÁTTEKINTÉS SZENNYEZŐANYAG KIBOCSÁTÁSOK SZÁLLÓ POR / PM10 (FÖLDMUNKA, MOTOROK) CO2, NOX, CXHY (MOTOROK, KAPCSOLT EMISSZIÓK) NEM ANYAGI JELLEGŰ KÖRNYEZETTERHELÉS ZAJHATÁSOK, REZGÉSEK, VIBRÁCIÓ TALAJMECHANIKAI VÁLTOZÁSOK GAZDASÁGI-TÁRSADALMI HATÁSOK FORGALOMTERELÉS ÁLTAL OKOZOTT KELLEMETLENSÉGEK ELÉRHETŐSÉG KORLÁTOZÁSA (ÜZLETEK)

45 KÖZMŰÉPÍTÉST ÉRINTŐ FONTOSABB HAZAI KÖRNYEZETVÉDELEMI SZABÁLYOZÁSOK ALAPTÖRVÉNY XXI. CIKKELYE MAGYARORSZÁG ELISMERI ÉS ÉRVÉNYESÍTI MINDENKI JOGÁT AZ EGÉSZSÉGES KÖRNYEZETHEZ ÉVI LX. TÖRVÉNY AZ ENSZ ÉGHAJLATVÁLTOZÁSI KERETEGYEZMÉNYE ÉS ANNAK KIOTÓI JEGYZŐKÖNYVE VÉGREHAJTÁSI KERETRENDSZERÉRŐL AZ ORSZÁGGYŰLÉS AZ ÉGHAJLATVÁLTOZÁSSAL KAPCSOLATOS CÉLOK, ESZKÖZÖK, PRIORITÁSOK, ÍGY KÜLÖNÖSEN AZ ÉGHAJLATVÁLTOZÁSSAL, AZ AZT KIVÁLTÓ FOLYAMATOKKAL ÉS A HATÁSOKKAL KAPCSOLATOS HAZAI KUTATÁSOKKAL, AZ ÜVEGHÁZHATÁSÚ GÁZOK HAZAI KIBOCSÁTÁSAINAK CSÖKKENTÉSÉVEL ÉS AZ ÉGHAJLATVÁLTOZÁS HAZAI HATÁSAIHOZ VALÓ ALKALMAZKODÁSSAL, VALAMINT A HAZAI HATÁSOKRA VALÓ FELKÉSZÜLÉSSEL KAPCSOLATOS FELADATOK, ÉS EZEN CÉLOK VÉGREHAJTÁSÁHOZ SZÜKSÉGES ESZKÖZÖK MEGHATÁROZÁSA ÉRDEKÉBEN NEMZETI ÉGHAJLATVÁLTOZÁSI STRATÉGIÁT (A TOVÁBBIAKBAN: ÉGHAJLATVÁLTOZÁSI STRATÉGIA) FOGAD EL AZ ÉGHAJLATVÁLTOZÁSI STRATÉGIA KÜLÖNÖSEN AZ ALÁBBIAKAT TARTALMAZZA: AZ ÜVEGHÁZHATÁSÚ GÁZOK KIBOCSÁTÁSCSÖKKENTÉSÉNEK CÉLJAIT, PRIORITÁSAIT ÉS CSELEKVÉSI IRÁNYAIT TARTALMAZÓ HAZAI DEKARBONIZÁCIÓS ÚTITERVET AZ ALACSONY KARBONTARTALMÚ, VERSENYKÉPES GAZDASÁGRA TÖRTÉNŐ, 2050-IG TARTÓ ÁTMENETRŐL, FIGYELEMBE VÉVE AZ EURÓPAI BIZOTTSÁG HASONLÓ IDŐTÁVÚ STRATÉGIAI DOKUMENTUMAIT

46 KÖZMŰÉPÍTÉST ÉRINTŐ FONTOSABB HAZAI KÖRNYEZETVÉDELEMI SZABÁLYOZÁSOK ÉVI LIII. TÖRVÉNY A KÖRNYEZET VÉDELMÉNEK ÁLTALÁNOS SZABÁLYAIRÓL (1) A LEVEGŐ VÉDELME KITERJED A LÉGKÖR EGÉSZÉRE, ANNAK FOLYAMATAIRA ÉS ÖSSZETÉTELÉRE, VALAMINT A KLÍMÁRA. (3) A TEVÉKENYSÉGEK, LÉTESÍTMÉNYEK TERVEZÉSÉNÉL, MEGVALÓSÍTÁSÁNÁL, FOLYTATÁSÁNÁL, VALAMINT A TERMÉKEK ELŐÁLLÍTÁSÁNÁL ÉS HASZNÁLATÁNÁL TÖREKEDNI KELL ARRA, HOGY A LÉGSZENNYEZŐ ANYAGOK KIBOCSÁTÁSA A LEHETŐ LEGKISEBB MÉRTÉKŰ LEGYEN. 306/2010. (XII. 23.) KORM. RENDELET A LEVEGŐ VÉDELMÉRŐL PM10 SZENNYEZETTSÉG ESETÉN: A PORKIBOCSÁTÁSSAL JÁRÓ TEVÉKENYSÉGEK (ÉPÍTKEZÉSI MUNKÁLATOK, ÉPÍTÉSI ANYAGOK SZÁLLÍTÁSA STB.) FELFÜGGESZTÉSE. NITROGÉN-DIOXID (NO2) SZENNYEZETTSÉG ESETÉN:A GÉPJÁRMŰFORGALOM KORLÁTOZÁSA A GÉPJÁRMŰVEK KÖRNYEZETVÉDELMI BESOROLÁSA ALAPJÁN, FIGYELEMBE VÉVE, HOGY SZÁLLÓ POR SZENNYEZETTSÉG ESETÉN A DÍZEL, ÓZONSZENNYEZETTSÉG ESETÉN A BENZIN ÜZEMŰ GÉPJÁRMŰVEK FOKOZOTTABB KORLÁTOZÁSA INDOKOLT, ILLETVE A LEGSZENNYEZŐBB GÉPJÁRMŰVEK HASZNÁLATÁNAK MEGTILTÁSA.

47 EGY VALÓS HAZAI PÉLDA SZÉNLÁBNYOM KALKULÁCIÓJA EREDMÉNYEK

48 Vezeték építési technológiák Új építés Rekonstrukció Nyílt árok Kitakarás nélküli Helyreállítás Csere Javítás Szerkezeti Nem szerkezeti Irányított fúrás (HDD) Csősajtolás (Micro tuneling) Fúrás Talaj rakéta Pilot cső Szorosan illeszkedő csőbélelés Spirál tekercselés Tömlőző CIPP Szövet tömlő Cement bevonat Epoxi bevonat Poliuretán bevonat Cső roppantás repesztés Cső roppantás vágás Cső behúzás Kihúzásos csere Teljes feltöltéses Helyi injektálás Póttömítés Vákuum öblítés Ütve sajtolás

49 REKONSTRUKCIÓ (MSZ EN 13380) Rekonstrukció Fenntartás és javítás Helyreállítás Csere Tisztítás Csatlakozás javítás Bevonatolás Bélelés Folytonos cső Vékony membrán Szegmens csövekből Szorosan illeszkedő Spirál tekercselés Tömlőző eljárás Nyílt árkos Kitakarás nélküli Cső roppantás Mikro alagút Egyéb tech.

50 CSATORNAHÁLÓZAT TISZTÍTÁS KÖVETELMÉNYEK: VEZETÉKSZAKASZ RÖVID ÜZEMSZÜNETE, LEHETŐSÉG SZERINT ÜZEM KÖZBENI MUNKAVÉGZÉS EGYENLETES JÓ TISZTÍTÓ HATÁS CSŐFAL ÉS KERESZTMETSZET ÁLLAGÁNAK MEGTARTÁSA CSŐTISZTÍTÓ BERENDEZÉS NYOMONKÖVETHETŐSÉGE TISZTÍTÓ ESZKÖZ ELAKADÁSÁNAK MINIMALIZÁSA A TISZTÍTÁS MÓDSZEREIT A KÖVETKEZŐ TÉNYEZŐK BEFOLYÁSOLJÁK: A SZÁLLÍTANDÓ SZENNYVÍZ MINŐSÉGI TULAJDONSÁGAI, A SZENNYVÍZ-MENNYISÉG FLUKTUÁLÁSA, CSATORNA ANYAGA ÉS A CSATORNA ÁLLAPOTA, A CSATORNA MAGASSÁGI ÉS VÍZSZINTES IRÁNYTÖRÉSEI HOZZÁFÉRHETŐSÉG (NYOMOTT SZAKASZOK, TISZTÍTÓ IDOMOK, )

51 CSATORNA HÁLÓZAT TISZTÍTÁS A CSATORNÁK TISZTÍTÁSI MÓDSZEREI A KÖVETKEZŐK: A MECHANIKAI-, A HIDRAULIKAI-, A HIDROMECHANIKUS, ÖBLÍTÉS ÉS A VEGYSZERES TISZTÍTÁS (PL.: ENZIMES GYÖKÉRBENÖVÉSEK ELLEN JÓ)

52 MECHANIKUS MÓDSZEREK CSÖRLŐS TISZTÍTÁS (LÁNC, ISZAPTÖRŐ, PAJZS ISZAPEKE, GYÖKÉRVÁGÓ, ISZAPHENGER) GÖRGETETT GOLYÓK SZIVACS LÖVEDÉKES (NYOMÓ VEZETÉKEK) KÉZI TISZTÍTÁS

53 MECHANIKUS AKADÁLY ELTÁVOLÍTÁS, VÁGÓ, MARÓFEJEKKEL

54 HIDRODINAMIKUS NAGYNYOMÁSÚ CSATORNATISZTÍTÁS nagynyomású mosógépjármű, 2 tisztítófej, 3 lerakódások

55 KITAKARÁS NÉLKÜLI ÚJ VEZETÉKÉPÍTÉSI MÓDOK VÍZSZINTES TALAJFÚRÁS TALAJRAKÉTA IRÁNYÍTOTT FÚRÁS (HDD) CSŐSAJTOLÁS (MICRO TUNELING)

56 KITAKARÁS NÉLKÜLI ÉPÍTÉS Vízszintes talajfúrás (DN mm)

57 KITAKARÁS NÉLKÜLI ÉPÍTÉS A RAKÉTA FÚRÁS ELVI VÁZLATA, ESZKÖZEI (20-25 MÉTER DN MM)

58 IRÁNYÍTOTT FÚRÁS (HDD) MAGYARORSZÁGON KIVITELEZÉSBEN ELÉRHETŐ MAXIMÁLIS HASZONCSŐ ÁTMÉRŐ 1200 MM KÜLFÖLDI KIVITELEZŐK ÁLTAL ELÉRHETŐ MAX MM BELSŐ ÁTMÉRŐ (1600 ELŐKÉSZÍTÉS ALATT) KM FELETTI HOSSZ IS ELÉRHETŐ (CSŐ SZILÁRDSÁGI PARAMÉTEREI, GÉPPARK HATÁROZZA MEG) ALKALMAZOTT CSŐANYAGOK: ACÉL HDPE ÖNTÖTTVAS (FELVONULÁSI TERÜLET KISEBB LEHET, KAPCSOLATOK ELLENŐRIZHETŐSÉGE BEÉPÍTÉS UTÁN LEHETSÉGES) ÜPE MEGLÉVŐ KÖZMŰVEK, FÖLD ALATTI MŰTÁRGYAK PONTOS ISMERETE RÉSZLETES GEOTECHNIKA SZÜKSÉGES (FÚRÓLYUK KIALAKÍTÁSA, ÁLLÉKONYSÁGA)

59 IRÁNYÍTOTT FÚRÁS (HDD) LÉPÉSEI A IRÁNYÍTOTT KEZDŐ FURAT AZ ÚN. PILÓTAFURAT VAGY ÁTVEZETÉS ELKÉSZÍTÉSE (KISEBB ÁTMÉRŐJŰ). BŐVÍTÉSI FOLYAMAT ELŐTT A KEZDŐ FURAT ELKÉSZÜLTE UTÁN ELTÁVOLÍTJÁK A FÚRÓFEJET, ÉS EGY BŐVÍTŐT HÚZNAK VISSZA A FÚRÓLYUKON KERESZTÜL A FÚRÓBERENDEZÉS IRÁNYÁBAN. NAGYOBB CSÖVEKHEZ A FÚRÓLYUKAT FEL KELL BŐVÍTENI A SZÜKSÉGES ÁTMÉRŐRE, RENDSZERINT A HASZONCSŐ KB. 130 SZÁZALÉKÁRA. A BŐVÍTŐFEJ MÖGÉ RUDALJÁK AZ ÖSSZETOLDOTT FÚRÓSZÁRAKAT, ÍGY A BŐVÍTÉSI SZAKASZ BEFEJEZTÉVEL A FÚRÓRUDAZAT MÉG MINDIG TELJES HOSSZÁBAN A FÚRÓLYUKBAN VAN. A BŐVÍTÉS A HASZONCSŐ MÉRETÉTŐL FÜGGŐEN TÖBB LÉPÉSBEN IS TÖRTÉNHET.

60 IRÁNYÍTOTT FÚRÁS (HDD)

61 MICRO TUNNELING SAJTOLHATÓ CSÖVEK KELLENEK, IDEHAZA AKÁR 2500 MM-ES ÁTMÉRŐBEN KÜLFÖLDI CÉGEK 3000 MM-ES ÁTMÉRŐ EGY ÜTEMBEN 1000 M-IS ÉPÍTHETŐ (HOSSZABBAKAT KÖZBENSŐ SAJTOLÓ SZEGMENSEK BEIKTATÁSÁVAL) MÉRETEZETT VASBETON INDÍTÓ AKNA KELL. VÁGÓFEJET TÁVOLRÓL VEZÉRLIK (ELLENTÉTBEN A TBM-MEL) ÍVBEN IS ÉPÍTHETŐ CSŐ BEJUTTATÁS SAJTOLVA, ÜTVE SAJTOLVA CSŐANYAG: VASBETON, POLIMER BETON, ACÉL, ÖNTÖTTVAS, ÜPE MEGLÉVŐ KÖZMŰVEK, FÖLD ALATTI MŰTÁRGYAK PONTOS ISMERETE RÉSZLETES GEOTECHNIKA SZÜKSÉGES

62 MICRO TUNNELING

63 KITAKARÁS NÉLKÜLI REKONSTRUKCIÓ TÖRTÉNETI ÁTTEKINTÉS (FORRÁS: LŐRINCZ ANDRÁS) FÖLDCSUSZAMLÁS DUNAÚJVÁROSBAN OK: A CSATORNÁBÓL KIKERÜLŐ SZENNYVÍZ SUPERSILIC FELTÖLTÉSES ELJÁRÁS SZABADALMAZTATÁSA SUPERSILIC ÜZEMI ALKALMAZÁS 1978/79. CHERNE ELJÁRÁS. (TOKJAVÍTÁS) PRÓBA (PÉCS) PENETRYN ELJÁRÁS (TOKJAVÍTÁS) PRÓBA (PÉCS) TATE CEMENTHABARCS BEVONATOLÁS MEGVÁSÁRLÁSA INSITUFORM ELJÁRÁS PRÓBA (PÉCS) BONEX ÜPE CSÖVES FELÚJÍTÁS SUPERAQUA CSATORNAJAVÍTÓ ELJÁRÁS SANIPOR FELTÖLTÉSES CSATORNAJAVÍTÁS GSTT MAGYARORSZÁGI SZERVEZETE MEGALAKUL BONEX SPIRÁL, U-LINER CSATORNA, PROCESS-PHOENIX IVÓVÍZ

64 KITAKARÁS NÉLKÜLI REKONSTRUKCIÓ TÖRTÉNETI ÁTTEKINTÉS (FORRÁS: LŐRINCZ ANDRÁS) COMPACT PIPE MEGALAKUL A HSTT 1998 FLEXOREN (BÉLELÉS RUGALMAS HOSSZÚCSŐVEL) 2000 WECO TOKJAVÍTÁS (NA 800 MM-ES IVÓVÍZ VEZETÉK MISKOLC-TAPOLCA) 2006 BRANDENBURGER LINER (UV FÉNNYEL TÖRTÉNŐ KIKEMÉNYÍTÉS) 2008 RIBLOC EXPANDA 2009 ROLLDOWN (ALAKVÁLTOZÓ PE CSÖVES) 2010 ROTALOC, DUROTON (POLIMERBETON BÉLÉSCSŐ) 2011 SPR (NAGY ÁTMÉRŐJŰ SPIRÁLTEKERCSELÉSES ELJÁRÁS) 2013 DANBY PANEL LOK 2015 SOLTA LINER XTRA (KÁBEL ELHELYEZÉS)

65 KITAKARÁS NÉLKÜLI REKONSTRUKCIÓVAL KAPCSOLATOS ELŐÍRÁSOK MSZ EN CSATORNA ÁLLAPOT ÉRTÉKELÉS MSZ EN :2013 BEAVATKOZÁS MÓDJÁNAK MEGHATÁROZÁSA MSZ EN ISO ALKALMAZOTT TECHNIKÁK, GRAVITÁCIÓS CSÖVEKHEZ MSZ EN ISO :2011, MSZ EN ISO :2011, MSZ EN ISO :2011, MSZ EN ISO :2013 (MŰANYAG) NYOMOTT SZENNYVÍZ MSZ EN ISO IVÓVÍZ VEZETÉKHEZ MSZ EN ISO :2011, MSZ EN ISO :2011 (MŰANYAG) MSZ EN (GÖV) MSZ EN 14364:2013 (ÜPE) HAZAI TERVEZÉSI RÉSZLETSZABÁLYOK HIÁNYOZNAK, TÖBBNYIRE DVGW ARBEITSBLATT-BÓL, MERKLBLATT-BÓL, DWA, ATV-DVWK MERKBALTT-OKBÓL KELL DOLGOZNI.

66 FELÚJÍTÁSI MÓDSZEREK CSOPORTOSÍTÁSA PONTSZERŰ/LOKÁLIS HIBÁK JAVÍTÁSA: BELSŐ PÓTTÖMÍTÉSEK (MANDZSETTÁVAL) TÖMÍTŐ ELEMEK FELÚJÍTÁSA/TÖMÍTŐ INJEKTÁLÁS (SZAKASZ FELTÖLTÉS, HELYI INJEKTÁLÁS) SZAKASZ FELÚJÍTÁS: KITAKARÁS NÉLKÜL: FELÜLETI BEVONATOLÁS, VÉKONY BEVONATOK (CEMENTHABARCS, MŰGYANTA, FESTÉK, MŰANYAG FÓLIA ) LŐTT BETON TÖMLŐZŐ ELJÁRÁSOK (SZÖVET+EPOXI, POLIÉSZTER, VINIL-ÉSZTER) BÉLELÉS FOLYTONOS CSÖVEKKEL/VEZETÉK BEHÚZÁS VAGY TOLÁS (DEFORMÁLT, EREDETI ALAKKAL CSŐROPPANTÁS VÉKONY MEMBRÁN SPIRÁL TEKERCSELÉS FELTÁRÁSSAL: TELJES ÁTÉPÍTÉS RÉSZLEGES SZELVÉNY ÁTÉPÍTÉS

67 FELÚJÍTÁSI MÓDSZEREK CSOPORTOSÍTÁSA GYÁRTÁS HELYE SZERINT: HELYSZÍNEN GYÁRTOTT ELŐRE GYÁRTOTT STATIKAI SZEMPONTBÓL: ÖNÁLLÓAN TEHERVISELŐ A MEGLÉVŐ CSŐVEL EGYÜTT TEHERVISELŐ A KORÁBBI CSŐ VISELI A TERHEKET, A BEVONAT CSAK VÍZZÁRÁST BIZTOSÍT

68 CSŐBÉLELÉSEK: FELÚJÍTÁSI MÓDSZEREK CSOPORTOSÍTÁSA A SZOROSAN ILLESZKEDŐ, VALAMINT A RÉGI ÉS AZ ÚJ CSŐ KÖZÖTT HÉZAGOT EREDMÉNYEZŐ (BEHÚZÁS, BETOLÁS) BÉLELÉSEK (GYŰRŰS TÉR). BEKÖTÉSEK KIALAKÍTÁSA RÁTÁRÁSSAL BELÜLRŐL ÉPÍTÉS ALATTI KIZÁRÁS: ELTERELÉS SZÜKSÉGES ÜZEM ALATT

69 CSŐ VÁGÁS CSŐ ROPPANTÁS Forrás: 25%-KAL NAGYOBB ÁTMÉRŐ HAGYOMÁNYOS ESZKÖZÖKKEL, DE AKÁR 1,5-2 SZERES ÁTMÉRŐ (1100 MM-IG). BEHÚZHATÓ VEZETÉK ANYAG PE, PVC, ACÉL, GÖV Forrás:

70 BÉLELÉS/CSŐBEHÚZÁS FOLYTONOS CSÖVEKKEL ANYAG: PE,PP ÁTMÉRŐ TARTOMÁNY: DN HASZNÁLAT:NYOMÓ, GRAVITÁCIÓS, VÁKUUMOS BEHÚZÁSI HOSSZ: ~ 300 M HIDRAULIKAI KAPACITÁS :JELENTŐSEN CSÖKKEN TEHERVISELÉS: TELJES ÉRTÉKŰ CSŐ BEJUTTATÁS: HÚZÁS, TOLÁS MUNKATÉR: ÁTMÉRŐ FÜGGŐ KISEBB ÁTMÉRŐ AKNÁBÓL, NAGYOBBNÁL JELENTŐS MUNKAGÖDÖR EGYÜTTDOLGOZÁS A MEGLÉVŐ CSŐVEL : NINCS ÁRAMLÁS ELTERELÉS: SZÜKSÉGES GYŰRŰS TÉR KIINJEKTÁLÁS: GRAVITÁCIÓSNÁL MINDENKÉPP, MÁSHOL AJÁNLOTT BEKÖTÉSEK FELTÁRÁSA: SZÜKSÉGES

71 BÉLELÉS/SZOROSAN ILLESZKEDŐ CSŐBEHÚZÁS ANYAG: PE,PP, PVC-U, PRP ÁTMÉRŐ TARTOMÁNY: DN GYÁRI FORMÁLÁS 1500 MM HELYSZÍNI ZÖMÍTÉS ALAK: KÖR ÉS NEM KÖR HASZNÁLAT:NYOMÓ, GRAVITÁCIÓS, VÁKUUMOS BEHÚZÁSI HOSSZ: ~ 500 M HIDRAULIKAI KAPACITÁS :MINIMÁLISAN CSÖKKEN, ESETLEG NŐHET IS TEHERVISELÉS: TELJES ÉRTÉKŰ SZERKEZET BEJUTTATÁS: HÚZÁS, TOLÁS MUNKATÉR: ÁTMÉRŐ FÜGGŐ KISEBB ÁTMÉRŐ AKNÁBÓL, NAGYOBBNÁL SZÜKSÉG VAN MUNKAGÖDÖRRE EGYÜTTDOLGOZÁS A MEGLÉVŐ CSŐVEL : NINCS ÁRAMLÁS ELTERELÉS: SZÜKSÉGES GYŰRŰS TÉR KIINJEKTÁLÁS: NINCS BEKÖTÉSEK FELTÁRÁSA: SZÜKSÉGES, GRAVITÁCIÓSNÁL BELÜLRŐL IS MEGNYITHATÓ

72 HELYSZÍNEN KIKEMÉNYEDŐ CSŐ CIPP ANYAG: UP, EP, VE, + SZÖVETTÖMLŐ ÁTMÉRŐ TARTOMÁNY: DN ALAK: KÖR ÉS NEM KÖR HASZNÁLAT:NYOMÓ, GRAVITÁCIÓS, VÁKUUMOS BEHÚZÁSI HOSSZ: ~ M HIDRAULIKAI KAPACITÁS :MINIMÁLISAN CSÖKKEN, ESETLEG NŐHET IS TEHERVISELÉS: TELJES ÉRTÉKŰ SZERKEZET IS LEHET BEJUTTATÁS: HÚZÁS, KIFORDÍTÁS MUNKATÉR: ÁLTALÁBAN AKNÁBÓL, KISEBB MUNKAGÖDÖR SZÜKSÉGES LEHET EGYÜTTDOLGOZÁS A MEGLÉVŐ CSŐVEL: NINCS ÁRAMLÁS ELTERELÉS: SZÜKSÉGES GYŰRŰS TÉR KIINJEKTÁLÁS: NINCS BEKÖTÉSEK FELTÁRÁSA: SZÜKSÉGES, GRAVITÁCIÓSNÁL BELÜLRŐL IS MEGNYITHATÓ

73 BÉLELÉS/CSŐ SZEGMENSEKKEL ANYAG: PE, PP, GPR, PVC-U, GÖV, ACÉL ÁTMÉRŐ TARTOMÁNY: DN 100/ /4000 MM ALAK: KÖR ÉS NEM KÖR HASZNÁLAT:NYOMÓ, GRAVITÁCIÓS, VÁKUUMOS BEHÚZÁSI/BETOLÁSI HOSSZ: ~ 150 M HIDRAULIKAI KAPACITÁS :JELENTŐSEN CSÖKKEN, FENÉKESÉS JAVÍTHATÓ TEHERVISELÉS: TELJES ÉRTÉKŰ SZERKEZET IS LEHET BEJUTTATÁS: HÚZÁS, TOLÁS (HÚZÁS SZEGMENSENKÉNT IS LEHETSÉGES) MUNKATÉR: ÁLTALÁBAN AKNÁBÓL, KISEBB MUNKAGÖDÖR SZÜKSÉGES LEHET ÉS FELSZÍNI DEPÓNIA EGYÜTTDOLGOZÁS A MEGLÉVŐ CSŐVEL: NINCS ÁRAMLÁS ELTERELÉS: ÁLTALÁBAN SZÜKSÉGES GYŰRŰS TÉR KIINJEKTÁLÁS: SZÜKSÉGES BEKÖTÉSEK FELTÁRÁSA: SZÜKSÉGES

74 BÉLELÉS/CSŐTEKERCSELÉS ANYAG: PE, PVC-U,EGYÉB SEGÉD ANYAGOK (PL.:ACÉLSODRONY) ÁTMÉRŐ TARTOMÁNY: DN MM ALAK: SZOROSAN ILLESZKEDŐ/ FIX ÁTMÉRŐ HASZNÁLAT: GRAVITÁCIÓS BEHÚZÁSI/ÉPÍTÉSI HOSSZ: ~ 300 M HIDRAULIKAI KAPACITÁS :JELENTŐSEN CSÖKKEN, FENÉKESÉS JAVÍTHATÓ TEHERVISELÉS: TELJES ÉRTÉKŰ SZERKEZET IS LEHET BEJUTTATÁS: HÚZÁS, TOLÁS (HÚZÁS SZEGMENSENKÉNT IS LEHETSÉGES) MUNKATÉR: ÁLTALÁBAN AKNÁBÓL, KISEBB MUNKAGÖDÖR SZÜKSÉGES LEHET ÉS FELSZÍNI DEPÓNIA EGYÜTTDOLGOZÁS A MEGLÉVŐ CSŐVEL: NINCS ÁRAMLÁS ELTERELÉS: ÁLTALÁBAN SZÜKSÉGES GYŰRŰS TÉR KIINJEKTÁLÁS: SZÜKSÉGES A FIX ÁTMÉRŐJŰNÉL BEKÖTÉSEK FELTÁRÁSA: BELÜLRŐL MEGOLDHATÓ

75 BÉLELÉS/RAGASZTÓANYAGGAL BEVONT TÖMLŐVEL ANYAG: PE, PA, PAN, EP ÁTMÉRŐ TARTOMÁNY: DN MM ALAK: KÖR ÉS NEM KÖR HASZNÁLAT:NYOMÓ, GRAVITÁCIÓS, VÁKUUMOS BEHÚZÁSI HOSSZ: ~ 150 HIDRAULIKAI KAPACITÁS :MINIMÁLISAN CSÖKKEN, ESETLEG NŐ TEHERVISELÉS: TELJES ÉRTÉKŰ SZERKEZET IS LEHET BEJUTTATÁS: LEVEGŐVEL KIFORDÍTÁS MUNKATÉR: ÁLTALÁBAN AKNÁBÓL, KISEBB MUNKAGÖDÖR SZÜKSÉGES LEHET ÉS FELSZÍNI DEPÓNIA EGYÜTTDOLGOZÁS A MEGLÉVŐ CSŐVEL: VAN ÁRAMLÁS ELTERELÉS: SZÜKSÉGES GYŰRŰS TÉR KIINJEKTÁLÁS: NINCS BEKÖTÉSEK FELTÁRÁSA: SZÜKSÉGES, AKÁR BELÜLRŐL IS MEGOLDHATÓ

76 FONTOSABB KIVITELEZÉSI SZABÁLYOK AZ ADOTT FELÚJÍTÁSI TECHNOLÓGIA RENDELKEZIK E ENGEDÉLLYEL AZ ADOTT KÖZEGHEZ. FELÚJÍTÁS ELŐTT A CSÖVET KI KELL TISZTÍTANI, FALAT ELŐ KELL KÉSZÍTENI, IDEGEN TÁRGYAKAT EL KELL TÁVOLÍTANI. BEHÚZÁSNÁL FIGYELNI KELL A MAXIMÁLISAN BEHÚZHATÓ HOSSZRA. TOLÁSNÁL/SAJTOLÁSNÁL A LEGNAGYOBB BETOLHATÓ TÁVOLSÁGOT AZ UTOLSÓ ELEM RUGALMAS STABILITÁSA HATÁROZZA MEG. MINŐSÍTENI KELL AZ ELKÉSZÜLT MUNKÁT

77 REKONSTRUKCIÓVAL KAPCSOLATOS TÁVLATI FELADATOK MŰSZAKI NYILVÁNTARTÁSOK ADATELEMZÉSE, DÖNTÉSTÁMOGATÁS ALAPADATAINAK ELŐKÉSZÍTÉSE VEZETÉK DIAGNOSZTIKA FEJLESZTÉSE MEGLÉVŐ KITAKARÁS NÉLKÜLI TECHNOLÓGIÁKKAL REKONSTRUÁLT VEZETÉKKEL KAPCSOLATOS TAPASZTALATOK GYŰJTÉSE, ELEMZÉSE MŰSZAKI IRÁNYELVEK KIDOLGOZÁSA

78 KÖSZÖNÖM A FIGYELMET!
