1 Varga Zoltán Lőrincz András AGRIAPIPE Kft.

2 Miről lesz szó: 1. Agriapipe Kft. tevékenységei 2. Mit értünk No Dig eljárások alatt, csoportosítás 3. Csoportosítás működési elv szerint tömítő elemek felújítása -belső póttömítések beépítése és helyi javítások -belső bevonatolás -bélelés tömlővel (CIPP) -bélelés csövekkel (gyárilag-helyszínen készített) -feltárás nélküli csőcsere 4. Tisztító akna felújítása 5. Statikai méretezés 6. Kitakarásos kitakarás nélküli eljárások összehasonlítása 7. Élettartam, üzemeltetés 8. Bp. Pozsonyi út csatorna felújítási project (DN 140/210 cm)

3 Szaktanácsadás Üzemeltetők Tervezők kivitelezők

4 Csővezetékek mechanikus tisztítása Rugalmas elemekkel Áthúzós elemekkel Turbinás készülékkel

5 Csővezetékek vizsgálata

6 Csővezetékek vizsgálata Tisztító akna víz zárósági vizsgálata

7 No-Dig eljárásokhoz használatos gépek, berendezések gyártása

8 Csővezetékek feltárás nélküli felújítása Csőhibák

10 Közmű építési technológiák Csoportosítás: ISTT (International Society for Trenchless Technology) honlap Földalatti építési technológiák Új építés Rehabilitáció (Agriapipe) Nyíltárkos Kitakarás nélküli Felújítás Feltárás nélküli csőcsere Javítás Felújítunk: Víz-,Gáz-, Csatorna-, Ipari vezetékeket

12 no-dig csoportosítás működési elv szerint -tömítő elemek felújítása Gáz,-glikolozás, Szennyvíz Supersilic, Superaqua, Sanipor, stb -belső póttömítések beépítése és helyi javítások weco, quick-lock, short liner, KA-TE robot, stb -belső bevonatolás cementhabarcs vagy műanyag -bélelés tömlővel (CIPP) Process Phoenix, Insituform -bélelés csövekkel (gyárilag-helyszínen készített) csőbehúzás, Roll down, U-liner, Expanda -feltárás nélküli csőcsere csőroppantás

13 Tömítőelemek felújítása

14 Tömítőelemek felújítása Feltöltéses eljárások Teljes szakasz: - Supersilic - Superaqua - Supernodig - Sanipor - Saniqrout...

15 Tömítőelemek felújítása Feltöltéses eljárások Részleges, helyi: - Buna Latex - Cherne - Posatryn - IBAK Penetryn - SEAL és TRYN...

16 Tömítőelemek felújítása Feltöltéses eljárások

18 Belső póttömítések beépítése és helyi javítások Alkalmazható: - gáz, víz és szennyvíz vezetékekhez - Wegner - WECO - AMEX - REDEX BIG - QUICK-LOCK - Partlining -KA-TE robot -COSMIC

19 Belső póttömítések beépítése és helyi javítások WECO Mászható vezetékek

20 Helyi javítások Quick Lock Helyi javítások, nem mászható vezetékek

21 Belső póttömítések beépítése és helyi javítások SHORT LINER

22 Helyi javítás - robottechnológia Lerakódások eltávolítása Gyökérkivágás Belógások lemarása

24 Belső bevonatolás Alkalmazható: - ivóvíz, gáz és iparivíz vezetékekhez - TATE - CENTRILINE - ROTOMIX - THUECON - FBS - COREFIC -ZMA -PBT

25 Belső bevonatolás PBT

26 Belső bevonatolás Fast-Line Plus 10mm és 15mm átmérőjű bevonatolt lyukak nyomáspróbája. A mintadarab 40 bar nyomásnál ment tönkre.

28 Tömlőző eljárások Bélelés helyszíni kikeményedésű csövekkel (CIPP) - AMEX - INSITUFORM - Process Phoenix - PI Liner - ST + B MultiLiner - SANILINE - STARLINE KM INLINER - Brawoliner - COPEFLEX - Brandenburger Liner - SANFLEX, stb.

29 Tömlőző eljárások

30 Tömlőző eljárások Bélelés helyszíni kikeményedésű csövekkel

31 Tömlőző eljárások Combiliner Bélelés helyszíni ragasztású csövekkel

32 Tömlőző eljárások Nordipipe Bélelés helyszíni kikeményedésű csövekkel

33 Tömlőző eljárások Csatorna bekötések felújítása Brawoliner, Easy Liner, Thermoliner, Soft Liner tömlővel

34 Tömlőző eljárások UV fényre keményedő bélelés - NORDILINE

35 Tömlőző eljárások - munkaterületek

36 Process Phoenix (CIPP-cured in place pipe) Bp. Fehérvári út Gázvezeték bélelés DN 800 L=790 m)

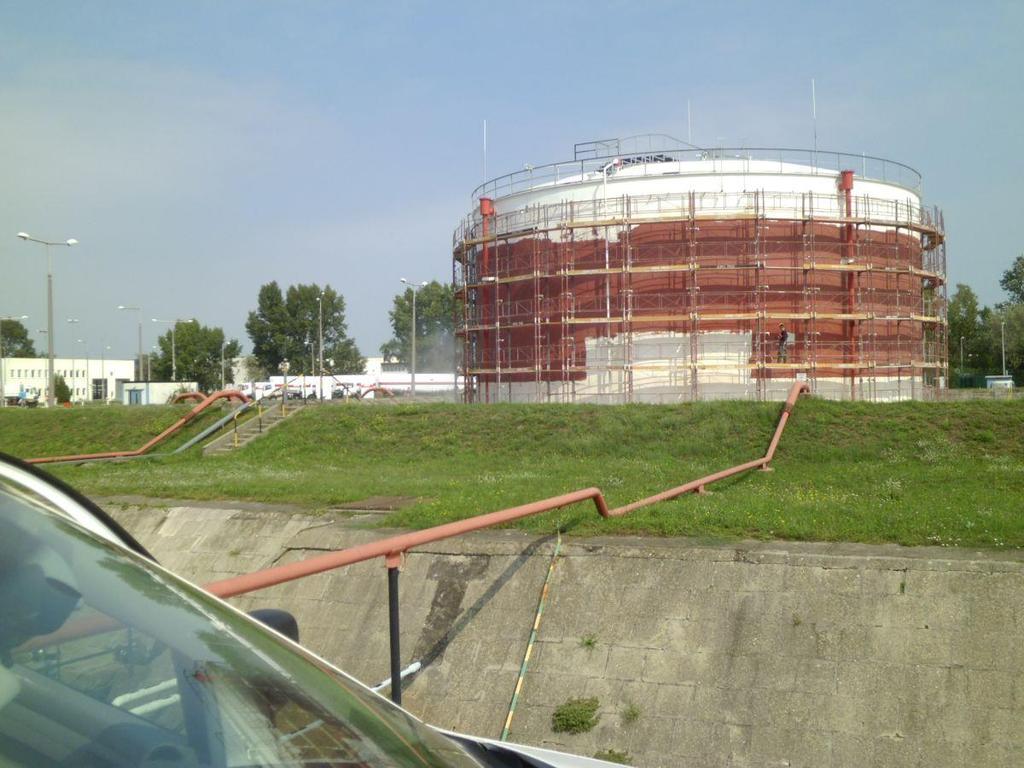

37 Process Phoenix (CIPP-cured in place pipe) Bp Airport üzemanyag tartály oltó vezeték bélelelése DN 125 mm

38 Process Phoenix (CIPP-cured in place pipe) Tisza folyó gát alatti vezeték DN 1100 mm

39 Csatorna bélelés - hírközlési kábel vezetése

40 Kábel elhelyezés csatornában

41 no-dig csoportosítás működési elv szerint -tömítő elemek felújítása Gáz,-glikolozás, Szennyvíz Supersilic, Superaqua, Sanipor, stb -belső póttömítések beépítése és helyi javítások weco, quick-lock, short liner, KA-TE robot, stb -belső bevonatolás cementhabarcs vagy műanyag -bélelés tömlővel (CIPP) Process Phoenix, Insituform -bélelés csövekkel (gyárilag vagy helyszínen készített) csőbehúzás, Roll down, U-liner, Expanda -feltárás nélküli csőcsere csőroppantás

42 Cső behúzás bélelés folytonos csövekkel rövid csöves bélelési eljárás béléscső keresztmetszete jelentősen kisebb hidraulikus kapacitás jelentősen csökken! önhordó kivitel is lehetséges

43 Bélelés rövid csövekkel

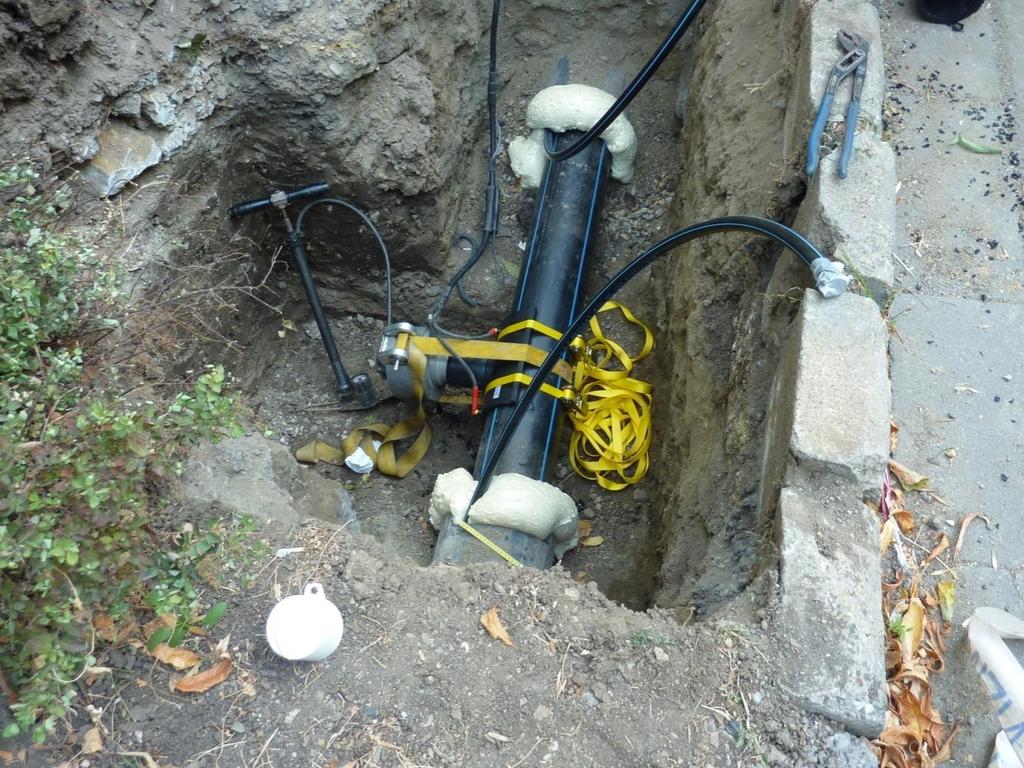

44 Cső behúzás

45 close-fit azaz szorosan illeszkedő béléscsövek a béléscső átmérőjét lecsökkentik (gyárban vagy helyszínen) minimális kapacitás csökkenés, de kapacitás növekedés is lehet önhordó kivitel is lehetséges

46 Szorosan felfekvő béléscsövek Roll down Subline Close-Fit Liner

47 Szorosan illeszkedő béléscsövek Roll down Bélelés szorosan illeszkedő csövekkel Átmérőtartomány: mm (4-20 ) SDRs béléscső igényektől függően Megengedett iránytörés: 11¼ o Legnagyobb bélelési hossz - 1,500m, DN 250mm Szokásos bélelési hossz ~300 m

48 Bélelés szorosan illeszkedő csövekkel: Rolldown Sajószentpéter, DN 400 mm ivóvíz vezeték bélelése

49 Szorosan felfekvő bélécsövek Szorosan felfekvő, "CLOSE FIT" Méretes csövek deformálása Close Fit liner

50 Spiráltekercselt eljárások Cső gyártás a helyszínen Expanda Rotaloc Ribline

51 Spiráltekercselt eljárások Ribsteel SPR

52 Spiráltekercselt béléscsövek Expanda

53 Spiráltekercselt béléscsövek Expanda mm-es átmérőtartományra első munka: 1990-ben Világszerte több, mint 700 km Expanda béléscsövet építettek be Bélelés meglévő aknákból A bélelés során a béléscső nekifeszül a bélelendő cső falának (close-fit) Szállítókapacitás nem csökken

54 Spiráltekercselt béléscsövek Expanda

55 Csővezetékek feltárás nélküli felújítása Kalapidom elhelyezése Bélelés spiráltekercselt csövekkel A kalapidom elhelyezése

56 Csővezetékek feltárás nélküli felújítása Kalapidom elhelyezése Bélelés spiráltekercselt csövekkel A kalapidom elhelyezése

57 Spiráltekercselt béléscsövek Expanda Bélelés előtt Bélelés után

58 Csővezetékek feltárás nélküli felújítása

59 Csővezetékek feltárás nélküli felújítása Rotaloc Bélelés spiráltekercselt csövekkel

60 Csővezetékek feltárás nélküli felújítása Rotaloc Bélelés spiráltekercselt csövekkel Átmérőtartomány: mm Első bélelés: 2000 Bélelés meglévő aknából A béléscső átmérője változtatható a bélelési folyamat során A béléscső szorosan felfekszik a régi cső falára (close-fit)

61 Csővezetékek feltárás nélküli felújítása Rotaloc Bélelés spiráltekercselt csövekkel A profil szerkezete

62 Csővezetékek feltárás nélküli felújítása Rotaloc Bélelés spiráltekercselt csövekkel

63 Spiráltekercselt béléscsövek Ribsteel

64 Spiráltekercselt béléscsövek Ribsteel mm-es átmérőtartományra Első munka: 1997-ben Bélelés meglévő aknákból Robusztus és drága technológia Fix átmérő gyűrűs térrel /injektálás szükséges Tekercselt cső rozsdamentes acélerősítéssel Többféle profil kapható

65 Spiráltekercselt béléscsövek Ribsteel Tömítő anyagok Egy tipikus profil keresztmetszete, amely megmutatja hogyan kapcsolódnak össze a PVC profilok és az opcionális acél megerősítés.

66 Spiráltekercselt béléscsövek Ribsteel

67 Csővezetékek feltárás nélküli felújítása Ribline Bélelés spiráltekercselt csövekkel

68 Csővezetékek feltárás nélküli felújítása Ribline Bélelés spiráltekercselt csövekkel átmérő tartomány: mm eddig kb. 400km Ribline béléscső készült bélelés meglévő aknán keresztül könnyű súly mellett megfelelő gyűrűmerevség a Sliplining egy új formája fix átmérőjű béléscső a gyűrűsteret ki kell injektálni minimális anyagköltség az egész cső hegesztéssel készül a profilok a különböző terhelésekhez igazodnak

69 Csővezetékek feltárás nélküli felújítása Ribline Bélelés spiráltekercselt csövekkel A profil szerkezete

70 Csővezetékek feltárás nélküli felújítása Ribline Bélelés spiráltekercselt csövekkel

71 Spiráltekercselt béléscsövek Kiválóan alkalmazkodik a felújítandó cső keresztmetszetéhez. Minden szokásos csőkeresztmetszetre alkalmazható. SPR

72 Spiráltekercselt béléscsövek SPR tekercselés keret beállítása injektálás

73 SPR technológia bemutatása SPR

75 cső roppantás

77 Tisztítóaknák béleléses felújítása ITV-s felvételek

78 Tisztítóaknák béleléses felújítása Felújítás KG PVC anyagú béleléssel

79 Tisztítóaknák béleléses felújítása Bélelés ÜPE csőanyag felhasználásával

80 Tisztítóaknák béleléses felújítása Kőszeg, felújítás PE csőanyag felhasználásával

82 Béléscsövek statikai méretezése ATV-M (német) ASTM F (amerikai) méretezési elvek szerint

83 Béléscsövek statikai méretezés ATV-M szerinti régi cső kategóriák: I. kat. II. kat. III. kat.

85 Kitakarásos és kitakarás nélküli ( no-dig) technológiák összehasonlítása Információ a felújítás előtt Kitakarásos: Kitakarás nélküli, (no-dig): közmű egyeztetés és ásás maga az információ CCTV kamera, vizsgáló eszközökpontos előkészület leheséges

86 Kitakarásos és kitakarás nélküli ( no-dig) technológiák összehasonlítása Föld felszíni jelenlét Kitakarásos: Kitakarás nélküli, (no-dig): nagy területre terjed ki meglévő hozzáférési helyek, esetenként indító-fogadó árok

87 Kitakarásos és kitakarás nélküli ( no-dig) technológiák összehasonlítása Létesítés időszükséglete Kitakarásos: Kitakarás nélküli, (no-dig): jelentős minimális Átlag bélelési hossz/nap: m, Függ: technológia, átmérő, csőállapot, előkészítés időszükséglete, átemelés kiépítése, stb Arány: 5x-10x hosszabb kitakarásos létesítési idő! DN 600, acél nyomó vezeték Bélelés: CIPP (tömlőző) Bélelési hossz: 248 m/szakasz

88 Kitakarásos és kitakarás nélküli ( no-dig) technológiák összehasonlítása A meglévő cső és az általa elfoglalt hely: vagyon Kitakarásos: új nyomvonal régi nyomvonal Kitakarás nélküli, (rehabilitáció): használjuk, nincs szükség új nyomvonalra

89 Kitakarásos és kitakarás nélküli ( no-dig) technológiák összehasonlítása Speciális feladatok, helyszínek Kitakarásos: Kitakarás nélküli, (no-dig): korlátozott lehetőségek megfelelő technológiák rendelkezésre állnak

90 Kitakarásos és kitakarás nélküli ( no-dig) technológiák összehasonlítása Környezeti ártalom (por, zaj, levegő szennyezés, üvegház hatású gázok) Kitakarásos: Kitakarás nélküli, (no-dig): Nagymértékű Kismértékű Karbon Kalkulátor ~100 ha erdő éves CO 2 megkötése

91 Kitakarásos és kitakarás nélküli ( no-dig) technológiák összehasonlítása Lakó és az üzleti környezet zavarása Kitakarásos: Kitakarás nélküli, (no-dig): Nagymértékű Kismértékű Forgalom korlátozása Ingatlan használat korlátozása Lényeg: kis mértékben, rövid ideig!

92 Közmű építési technológia választás - gazdasági megfontolások Teljes költség Közvetlen költség Project tervezés Megvalósítási tervek kivitelezési költségek Szakértői díjak Anyag, munkadíj, stb. Megrendelő fizeti Közvetett költség Szomszédos területek, telkek, épületek károsodása Meglévő létesítmények korlátozott használata Helyi üzleti tevékenység zavarása, stb. Megrendelő vagy 3. fél fizeti Egyéb költség Két részből áll: társadalmi költség (lakókörnyezet zavarás) Környezettel kapcsolatos ktg. Körrnyezeti károk: zaj, vibráció, levegő szennyezés Közlekedési problámák: dugók, balesetek, késések, stb. 3. fél fizeti

94 Új cső - felújított cső élettartam 50+ év (?!) IGEN, a feltétel: megfelelő tervezés, minőségi anyagok, minőségbiztosítás, komplett rendszer, szabványok alkalmazása, megfelelő helyszíni beépítés Trenchless International szaklap ( ) újságcikk élettartam vizsgálatról (CIPP) (William Wong, ügyvezető Insitu Envirotech Szingapúr) 50 év? -első project project 1971 UK 46 év telt el Számításokat végeztek szabványok szerint Élettartam labor vizsgálatokat hajottak végre Három mintavételen vizsgálatokat végeztek 20,-25,-30 éve üzemelő béléscsöveken

95 CIPP élettartam vizsgálatok Eredmény: Tervezhetünk 50+ évre

96 Üzemelő vezeték kamerás vizsgálata Eger, DN 250 beton Bélelés: 1994 Módszer: CIPP L= 800 m Tapasztalat (referenciák) : karbantartás, tisztítás, egyéb feladatok a nem bélelt vezetékekhez hasonlóan történhetnek

98 Pozsonyi úti csatorna - üzemeltetési probléma DN 2100/1400 mm L= 600m A boltozatban hosszirányú, teljes hosszon folyamatos repedés alakult ki: statikai problémát okozhat, hibaelhárítás vált szükségessé

99 Csatorna paraméterei, elhelyezkedése Gyűjtő csatorna, több ezer ügyfél ellátását szolgálja mérete: 2,1/1,4 m tojásszelvény csatorna mélysége 7-10 m (!) Felújítandó hossz: 662 m (Szent István Park Jászai Mari tér között) Építés éve: (felújítás idején 107 éves!) építési környezet: belváros, sűrűn lakott, jelentős üzleti tevékenység, helyenként nagy forgalmú területek kitakarás nélküli csatorna felújítási technológia lehetséges

100 Elvárások statikailag önálló béléscső szállító kapacitás nem csökkenhet megvalósítási határidő 4 hónap! munkaárok készítése nem lehetséges csak részleges forgalom korlátozás lehet (troli, parkolás) üzletek, éttermek, kávézók működését nem lehet korlátozni lakosság nyugalmát csak minimális mértékben lehet zavarni por, zaj minimális mértékben lehetséges utcai rendezvények megtartását nem lehet korlátozni: Pozsonyi Piknik, Spar Maraton futóverseny 100 % kitakarás nélküli ( no dig ) eljárás alkalmazható

101 Bp. Pozsonyi úti csatorna felújítása - videó
