1 túlfeszültségvédelem ALKALMAZÁSI KÉZIKÖNYV AJÁNLÁSOK A KIWA TÚLFESZÜLTSÉGVÉDELEM ALKALMAZÁSÁHOZ ÚJ TÚLFESZÜLTSÉGVÉDELMI BERENDEZÉSEK POm I 25kA, PO LED SOROZAT A KIWA minden standard kisfeszültség kategóriára fejleszt és gyárt túlfeszültségvédelmi berendezéseket (SPD = Surge Protective Devices). Minden termék modern gyártási folyamatokkal készül a minőségellenőrzés legmagasabb fokát alkalmazva, ami a termékek magas fokú megbízhatóságát és biztonságos használatát biztosítja. Megbízhatósági és működőképességi tulajdonságaikat nemzetközi tanúsítványozó szervezetek igazolták. A KIWA ajánlatában szereplő SPD termékek főleg tervezői csapatok számára teszik lehetővé a tervezett berendezésekben az előírt ellenállási szint biztosítását a különféle típusú túlfeszültségek következményei ellen, mindezt alacsony beszerzési és üzemeltetési költségek mellett. Hosszútávú üzemelés szempontjából a KIWA SPD termékek nagy előnye azok működési és méretbeli kompatibilitása a világon elismert más kiváló gyártók termékeivel. A KIWA SPD termékválasztéka a felhasználók számára hatékony eszköz saját termékeik versenyképességének növelésére a világ piacain, az alkalmazhatóság terének széles körében a terjedelmes befektetési egységektől egészen a mérő és telekommunikációs hálózatokig. Ügyfelei számára a KIWA modern és tanúsítványozott SPD egységeket kínál remek árérték aránnyal. A standard termékkínálaton kívül a KIWA az ügyfél kérése alapján rövid időn belül képes egyedi tulajdonságokkal bíró egységeket is leszállítani (pl. nem standard feszültségű táphálózatra). Magasan minősített műszaki kapacitásával a KIWA a villamos berendezések és elosztók egyszeri, megelőző jellegű védelméhez kínál megoldásokat.... termékeink mindenhol védelmet nyújtanak

2 Ez a kézikönyv egy rövid egyszerűsített útmutató elektronikus rendszerek és berendezések az EN Kisfeszültségű rendszerek villamos szerkezeteinek szigeteléskoordinációja szabvány szerinti túlfeszültségvédelem tervezésére, összhangban az EN Villámvédelem szabványaival. A szabványok az objektumok és közművek kockázati szintjének megállapításával is foglalkoznak. Villámvédelmi szint Maximális villámáram Védelmi készülék I imp (10/350μs) min. értéke a villámáram elosztásánál: 50% föld / 50% telepítés LPL I 200 ka 100 ka (pl. 4 x 25 ka) LPL II 150 ka 75 ka LPL III 100 ka 50 ka (pl. 4 x 12,5 ka) LPL IV 100 ka 50 ka SPD túlfeszültségvédelem tipikus bekötése LPL Lightning Protection Level VILLÁMCSAPÁS KOCKÁZATA LÉTESÍTMÉNYEKBE ELEKTROMOS HÁLÓZAT KIS VESZÉLYEZTETETTSÉGE nem fenyeget közvetlen villámcsapás az objektumba és a csatlakozó vezetékekbe LPL IV I imp =50 ka családi házak villámhárító nélkül földvezeték csatlakozással sűrűn épített magas épületek között sűrűn beépített, magas épületek közötti létesítmények lakóházak egyes lakóegységei, ahol a fő elosztóba 1típusú SPD, pl. POm I LCF V/25 ka telepíthető, ill. az egyes lakások 2típusú SPD,védelemmel óvhatók, pl. PO II V/40 ka ELEKTROMOS HÁLÓZAT KÖZEPES VESZÉLYEZTETETTSÉGE LPL III lakóházak kisebb közigazgatási épületek I imp =50 ka családi házak villámhárító nélkül külső vezeték csatlakozással mezőgazdasági objektumok lakóházak egyes lakóegységei, ahová nem telepíthető 1 típus és a villámáram nem nagyobb 12,5 ka (10/350μs)nál, az egyes lakóegységek 1 típusu SPD védelemmel óvhatók, pl. PO I V/12,5 ka ELEKTROMOS HÁLÓZAT NAGY VESZÉLYEZTETETTSÉGE LPL I LPL II villámhárítóval ellátott családi házak (objektumok), a csatlakozás kialakításának típusától függ I imp =100 ka I imp =75 ka lakóházak egyes lakóegységei, ahová nem telepíthető 1 típusés a villámáram nagyobblehet mint 12,5 ka (10/350μs), az egyes lakóegységek 1típusú védelemmel óvhatók, pl. POm I LCF V/25 ka kórházak iskolák középületek szupermarketek létesítmények magasfeszültségű távvezeték közelében adminisztratív épületek fémtetős fémszerkezetes létesítmények létesítmények földelt antennával, légkondicionálóval IPARI ÉS KÜLÖNLEGES ALKALMAZÁSOK robbanásveszélyes környezetű épületek vegyipari létesítmények igen nagy jelentőségű épületek mobilszolgáltatók állomásai, BTS, CTS számítógépes és információs technológiák vízművek erőművek légi forgalom irányításának épületei, nagy ipari objektumok LPL I I imp =100 ka 3

3 5m LPL III és LPL IV VÉDELMI SZINTŰ LÉTESÍTMÉNYEK 5m MELLÉKELOSZTÓ SZEKRÉNY T2+(T3) 5 m ig FÖELOSZTÓ SZEKRÉNY T1+T2+(T3) 5 m ig T3 VF szűrővel RPO D 230V POm I 3 LCF 37, Használja az PO II 3 280V/40kA F2t, ha Vezeték keresztmetszete a biztosítóhoz* F3>125A Vezeték keresztmetszete a biztosítóhoz F4 125A Használja az F2t, ha F1>160A F2 160A F3(F4) <50 A min. 6 mm 2 F1(F2) 50A min. 10 mm 2 T3 63 A 16 mm 2 5m 80 A 16 mm m TNC 100 A 25 mm 2 KZ1 **** 160 A 35 mm 2 KZ2 **** PE vezeték keresztmetszete min. 10 mm 2 CY, CYA PE vezeték keresztmetszete min. 16 mm 2 CY, CYA MELLÉKELOSZTÓ SZEKRÉNY T2+(T3) 5 m ig FÖELOSZTÓ SZEKRÉNY T1+T2+(T3) 5 m ig PO II V/40kA alap kivitelezés Használja az F2t, ha F3>125A távkijelzős kivitelezés R PO I 3+1m 280V/12,5kA fogyasztásmérő elé** és áramvédőkapcsoló mögé is alkalmazható * csak az SPD Vbekötésénél érvényes (az SPD Tbekötése az EN szerint) ** *** csak az áramszolgáltató beleegyezésekor érvényes SPD ábra csak illusztráció LCF az SPD kialakítása maradék és utánfolyó áram nélkül EWS Elhasználódás állapotjelzések EWS kivitelezésnél R SPD állapot távkijelzés kapcsolat TÍPUS Áram **** 1 RPO D 230V A KZ2 2 RPO DS 230V A KZ2 3 RPOD F A KZ1 4 RPOD R F A KZ1 5 RPOD F A KZ1 6 RPOD R F A KZ1 7 RPOD F 16L A KZ1 8 RPOD R F 16L A KZ1 9 RPOD F 6L A KZ1 10 RPOD R F 6L A KZ1 R/S SPD állapot távkijelzés kapcsolat F nagyfrekvenciás szűrővel L kimeneti túlfeszültségvédelem nélküli kivitelezés *** RPOD F VF szűrővel F4 125A Vezeték keresztmetszete a biztosítóhoz RPOD F RPO D 230V KZ1 **** KZ2 **** Vezeték keresztmetszete a biztosítóhoz* F3(F4) <50 A min. 6 mm 2 F1(F2) 50A min. 10 mm A 16 mm 2 80 A 16 mm A 25 mm A 35 mm 2 *** PE vezeték keresztmetszete min. 10 mm 2 CY, CYA PE vezeték keresztmetszete min. 16 mm 2 CY, CYA Használja az F2t, ha F1>160A F2 160A TÍPUS TNC TÍPUS TNC 1 PO II 3 280V/40kA PO II 3 R 280V/40kA PO II 3 LCF 280V/40kA PO II 3 R LCF 280V/40kA PO II 3 EWS 280 V/40 ka PO II 3 R EWS 280V/40kA PO II V/40kA PO II 3+1 R 280V/40kA PO II 4 280V/40kA PO II 4 R 280V/40kA PO II 4 LCF 280V/40kA PO II 4 R LCF 280V/40kA PO II 4 EWS 280V/40kA PO II 4 R EWS 280V/40kA POm I 3 LCF 37,5 280V/12,5kA POm I 3 R LCF 37,5 280V/12,5kA POm I 3+1 LCF V/12,5kA POm I 3+1 R LCF V/12,5kA POm I 4 LCF V/12,5kA POm I 4 R LCF V/12,5kA PO I 3 280V/12,5kA PO I 3 R 280V/12,5kA PO I 3 EWS 280V/12,5kA PO I 3 R EWS 280V/12,5kA PO I 3+1m 280V/12,5kA PO I 3+1m R 280V/12,5kA PO I 3+1m EWS 280V/12,5kA PO I 3+1m R EWS 280V/12,5kA PO I 4 280V/12,5kA PO I 4 R 280V/12,5kA PO I 4 EWS 280V/12,5kA PO I 4 R EWS 280V/12,5kA

4 5m LPL I és LPL II VÉDELMI SZINTŰ LÉTESÍTMÉNYEK 5m T3 MELLÉKELOSZTÓ SZEKRÉNY T2+(T3) 5 m ig FÖELOSZTÓ SZEKRÉNY T1+T2+(T3) 5 m ig Használja az F4, ha F3>125 A F4 125A POm I 3 LCF Használja az F2t, ha F1>250A F2 250A VF szűrővel RPO D 230V RPOD F PO II 3 280V/40kA m Vezeték keresztmetszete a biztosítóhoz* F1(F2) 80 A min. 16 mm 2 TNC Vezeték keresztmetszete a biztosítóhoz F3(F4) <50 A min. 6 mm A 25 mm A 35 mm 2 63 A 16 mm A 35 mm A 25 mm 2 T3 MELLÉKELOSZTÓ SZEKRÉNY T2+(T3) 5 m ig FÖELOSZTÓ SZEKRÉNY T1+T2+(T3) 5 m ig 5m Használja az F4, ha F3>125 A F4 125A Használja az F2t, ha F1>250A F2 250A 5 PO II V/40kA POm I 3+1 LCF 100/ Vezeték keresztmetszete a biztosítóhoz* PE vezeték keresztmetszete min. 10 mm 2 CY, CYA PE vezeték keresztmetszete min. 16 mm 2 CY, CYA Vezeték keresztmetszete a biztosítóhoz F3(F4) <50 A min. 6 mm 2 F1(F2) 80 A min. 16 mm A 25 mm 2 63 A 16 mm A 35 mm A 25 mm 2 PE vezeték keresztmetszete min. 10 mm 2 CY, CYA 315 A 35 mm 2 PE vezeték keresztmetszete min. 16 mm 2 CY, CYA alap kivitelezés TÍPUS TNC TÍPUS TNC távkijelzős kivitelezés R fogyasztásmérő elé** és áramvédőkapcsoló mögé is alkalmazható sak az SPD Vbekötésénél érvényes (az SPD Tbekötése az EN szerint) * csak az áramszolgáltató beleegyezésekor érvényes TÍPUS Áram **** 1 RPO D 230V A KZ2 2 RPO DS 230V A KZ2 3 RPOD F A KZ1 4 RPOD R F A KZ1 5 RPOD F A KZ1 6 RPOD R F A KZ1 7 RPOD F 16L A KZ1 8 RPOD R F 16L A KZ1 9 RPOD F 6L A KZ1 10 RPOD R F 6L A KZ1 R/S SPD állapot távkijelzés kapcsolat F nagyfrekvenciás szűrővel L kimeneti túlfeszültségvédelem nélküli kivitelezés *** KZ2 **** KZ1 **** VF szűrővel RPO D 230V RPOD F *** KZ2 **** KZ1 **** ** SPD ábra csak illusztráció *** LCF az SPD kialakítása maradék és utánfolyó áram nélkül EWS Elhasználódás állapotjelzések EWS kivitelezésnél 1 PO II 3 280V/40kA PO II 3 R 280V/40kA PO II 3 LCF 280V/40kA PO II 3 R LCF 280V/40kA PO II 3 EWS 280 V/40 ka PO II 3 R EWS 280V/40kA PO II V/40kA PO II 3+1 R 280V/40kA PO II 4 280V/40kA PO II 4 R 280V/40kA PO II 4 LCF 280V/40kA PO II 4 R LCF 280V/40kA PO II 4 EWS 280V/40kA PO II 4 R EWS 280V/40kA POm I 3 R LCF V/30kA POm I 3+1 LCF 100/30 280V/30kA POm I 3+1 R LCF 100/30 280V/30kA POm I 4 LCF V/30kA POm I 4 R LCF V/30kA POm I 3 R LCF V/25kA POm I 3+1 LCF 100/25 280V/25kA POm I 3+1 R LCF 100/25 280V/25kA POm I 4 LCF V/25kA POm I 4 R LCF V/25kA R SPD állapot távkijelzés kapcsolat

5 KIWA SPD alkalmazási példák PO I 3 280V/12,5kA POm I 3 LCF 37,5 280V/25kA PO I 3+1m 280V/12,5kA PO I 4 280V/12,5kA POm I 3+1 LCF V/12,5kA POm I 4 LCF V/12,5kA POm I 3+1 LCF 100/25 280V/25kA POm I 4 LCF V/25kA POm I 3+1 LCF 100/30 280V/30kA POm I 4 LCF V/30kA POI 3+1m 280V/12,5kA LPL III, IV Iimp = 50 ka (10/350) Villámhárító nélküli építmény külső vezetékes el. csatlakozással. POII 3 280V/40kA POII 1 280V/40kA POII 4 280V/40kA POII V/40kA POII 2 280V/40kA közepes veszélyeztetettség LPL III, IV Iimp = 50 ka (10/350) Építmény villámhárítóval sűrűn beépített területen, amely nem magasabb a szomszédos objektumoknál. PO I 3 280V/12,5kA POm I 3 LCF 37,5 280V/25kA PO I 3+1m 280V/12,5kA PO I 4 280V/12,5kA POm I 3+1 LCF V/12,5kA POm I 4 LCF V/12,5kA POm I 3+1 LCF 100/25 280V/25kA POm I 4 LCF V/25kA POm I 3+1 LCF 100/30 280V/30kA POm I 4 LCF V/30kA 6 LPL I Iimp = 100 ka (10/350) Lakóházak lakásai, irodák, műszaki szolgáltatások az irodaépületekben 1 típusú SPD telepítési lehetőség nélkül a főelosztóban. POI 3+1m 280V/12,5kA

6 KIWA SPD alkalmazási példák POII 3 280V/40kA POII 1 280V/40kA POII 4 280V/40kA POII V/40kA POII 2 280V/40kA LPL II Iimp = 75 ka (10/350) Szabadon álló építmény antennával, villámhárítóval, napelemekkel, stb. Pom I 3+1 LCF 100/25 280V/25kA Pom I 4 LCF V/25kA Pom I 3+1 LCF 100/30 280V/30kA Pom I 4 LCF V/30kA LPL II Iimp = 75 ka (10/350) Építmény villámhárítóval vagy nélkül, amelynél a felhasználására tekintettel LPL II védelmi szint van előírva POII 3 280V/40kA POII 1 280V/40kA POII 4 280V/40kA POII V/40kA POII 2 280V/40kA LPL II Iimp = 75 ka (10/350) Építménycsoport villámhárító nélkül légvezetékkel összekötve 7 RPO D nagy veszélyeztetettség

7 KIWA SPD alkalmazási példák POII 1 280V/40kA POII V/40kA POII 2 280V/40kA POII 3 280V/40kA POII 4 280V/40kA POII V/40kA kis veszélyeztetettség és speciális alkalmazások LPL II Iimp = 75 ka (10/350) Lakóházak lakásai, irodák az irodaépületekben 1 típusú SPD telepítési lehetőséggel a főelosztóban. JELMAGYARÁZAT ER el. fogyasztásmérő HR fő kapcsolótábla PR mellékelosztó R gépek elosztója Pom I 3+1 LCF 100/25 280V/25kA Pom I 4 LCF V/25kA Pom I 3+1 LCF 100/30 280V/30kA Pom I 4 LCF V/30kA 8 Imax = 40 ka (8/20)/egy vezetékre Építmény villámhárító nélkül sűrűn beépített városi területen, a szomszédos objektumokkal galvanikus kapcsolat nélkül, földvezetékel. POII 3 280V/40kA POII 1 280V/40kA POII 4 280V/40kA POII V/40kA POII 2 280V/40kA LPL I Iimp = 100 ka (10/350) Létesítmények, amelyekben LPL I szintű védelem szükséges. RPO D

8 Amit tudnia kellene. Túlfeszültségvédelem elhelyezési alapelvei az elosztószdevényekben A beépítést a fogyasztásmérő vagy más elosztó házában kell megvalósítani, úgy, hogy a csatlakozókapcsok helyéhez jogosulatlan személyek ne férjenek hozzá. Az SPDt csak képzett szakszemélyzet telepítheti. Az SPDt rövid vezetékekkel csatlakoztatják, a teljes hossz nem lehet hosszabb 0,5 mnél, a vezetékek (L1,L2,L3) ill. semleges vezeték és a készülékek földelése között. Fontos a vezetékek elrendezési alapelvének betartása is: el kell kerülni hogy a nem védett vezetékeket (bemeneti vezeték a fogyasztásmérőbe) párhuzamosan vezessék a védett vezetékekkel (tápvezetékek), hogy a nem védett vezetékek keresztezzék a védetteket, hogy a vezetékek indukciós hurkot képezzenek, mindig biztosítani kell, hogy az SPD földelése készülék földeléséhez kapcsolódjon. Kismegszakító Kismegszakító Helyes Helytelen Kismegszakító 9 Kismegszakító Helytelen Helytelen PO telepítés az elosztóba

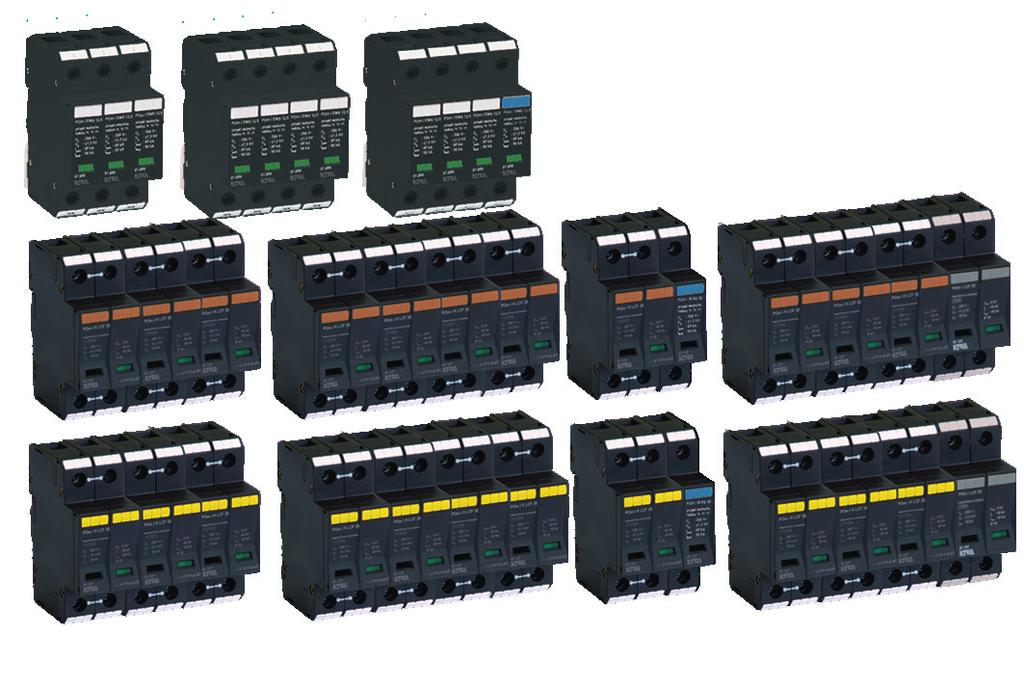

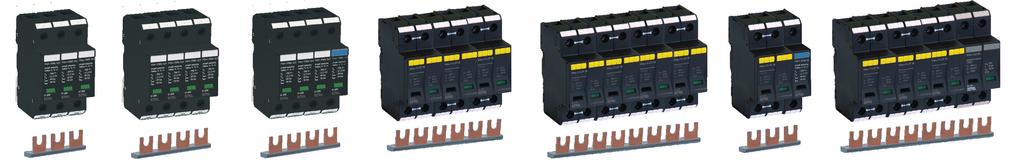

9 RÖVID KATALÓGUS KIWA TÚLFESZÜLTSÉGVÉDELEM 1 típus cserebetéttel 1. Rész Iimp = 12,5 ka /pólus T1 + T2 + T3 (B+C+D) R.. SPD állapot távkijelzés SPD távkijelzéssel R PO I 1 280V/12,5kA PO I 1 R 280V/12,5kA PO I 2 280V/12,5kA PO I 2 R 280V/12,5kA PO I 3 280V/12,5kA PO I 3 R 280V/12,5kA PO I 4 280V/12,5kA PO I 4 R 280V/12,5kA PO I 0 280V/12,5kA (kicserélhető modulok) SPD távkijelzéssel R PO I 1+1m 280V/12,5kA PO I 1+1m R 280V/12,5kA PO I 3+1m 280V/12,5kA PO I 3+1m R 280V/12,5kA PO I 0 280V/12,5kA (kicserélhető modulok) SPD távkijelzéssel R PO I 1 EWS 280V/12,5kA PO I 1 R EWS 280V/12,5kA PO I 2 EWS 280V/12,5kA PO I 2 R EWS 280V/12,5kA PO I 3 EWS 280V/12,5kA PO I 3 R EWS 280V/12,5kA PO I 4 EWS 280V/12,5kA PO I 4 R EWS 280V/12,5kA PO I 0 EWS 280V/12,5kA (kicserélhető modulok EWS) R.. SPD állapot távkijelzés EWS kialakítás Elhasználódás jelzésének állapotai: modul OK csere javasolt nem működő modul, azonnali csere szükséges EWS.. SPD elhasználódási állapot jelzése 1 típus monoblokk kivitel R T1 + T2 + T3 (B+C+D) POm I LCF 12,5 280V/12,5kA POm I LCF V/25kA POm I LCF V/30kA Iimp = 12,5 ka, Iimp = 25 ka, Iimp = 30 ka /pólus SPD távkijelzéssel R SPD szikraközzel NPE POm I NPE V/50kA POm I NPE V/100kA Túlfeszültségvédelem monoblokkonként: POm I R LCF 12,5 280V/12,5kA POm I R LCF V/25kA POm I R LCF V/30kA N PE NPE QB 184 összekötő sín, 3 darab POm I LCF 12,5 monoblokk és 1 db POm I NPE 50 összekapcsolására Összekötő sín Összekötő sín Összekötő sín QB 182 (2 pol) QB 184 (4 pol) QB 188 (8 pol) QB 183 (3 pol) QB 186 (6 pol) Túlfeszültségvédelem monoblokkokból kompakt Áll: POm I LCF 12,5 280V/12,5kA POm I 3 LCF 37,5 280V/12,5kA POm I 4 LCF V/12,5kA POm I 3+1 LCF V/12,5kA SPD távkijelzéssel R POm I 3 R LCF 37,5 280V/12,5kA POm I 4 R LCF V/12,5kA POm I 3+1 R LCF V/12,5kA Áll: POm I LCF V/25kA SPD távkijelzéssel R POm I 3 R LCF V/25kA POm I 4 LCF V/25kA POm I 4 R LCF V/25kA POm I 1+1 LCF 50/25 280V/25kA POm I 1+1 R LCF 50/25 280V/25kA POm I 3+1 LCF 100/25 280V/25kA POm I 3+1 R LCF 100/25 280V/25kA Áll: POm I LCF V/30kA POm I 4 LCF V/30kA POm I 1+1 LCF 50/30 280V/30kA POm I 3+1 LCF 100/30 280V/30kA SPD távkijelzéssel R POm I 3 R LCF V/30kA POm I 4 R LCF V/30kA POm I 1+1 R LCF 50/30 280V/30kA POm I 3+1 R LCF 100/30 280V/30kA TNC A TERMÉKEK LEÍRÁSA PO m I 3 R LCF V/30kA Uc/Iimp Itotal = teljes Iimp a SPD egység valamennyi pólusáért LCF vagy NPE kivitel R távkijelzés pólusok száma túlfeszültség osztály 1 típus m nem cserélhető modul = monoblokk PO típus

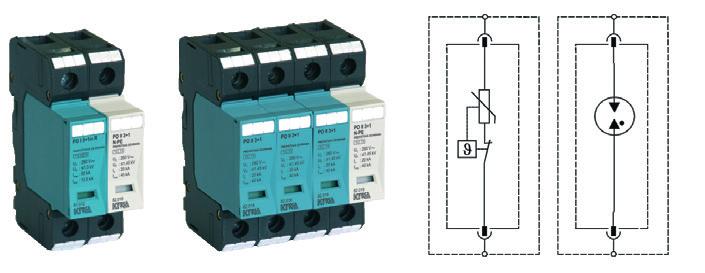

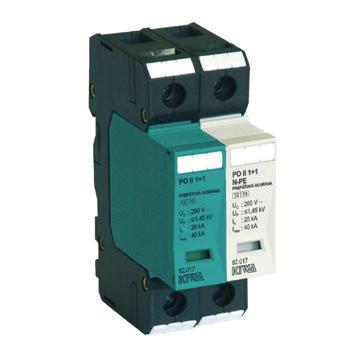

10 RÖVID KATALÓGUS KIWA TÚLFESZÜLTSÉGVÉDELEM 2 típus kicserélhető modulokkal T2 + T3 (C+D) 2. rész Iimp = 40 ka /pólus Más feszültségű túlfeszültségvédelem kérésre a technikai támogatásnál. R.. SPD állapot távkijelzés SPD távkijelzéssel R PO II 1 280V/40kA PO II 1 R 280V/40kA PO II 2 280V/40kA PO II 2 R 280V/40kA PO II 3 280V/40kA PO II 3 R 280V/40kA PO II 4 280V/40kA PO II 4 R 280V/40kA PO II 0 280V/40kA (kicserélhető modulok) EWS kialakítás Elhasználódás jelzésének állapotai modul OK csere javasolt nem működő modul, azonnali csere szükséges EWS.. SPD elhasználódási állapot jelzése LCF.. SPD kialakítása maradék és utánfolyó áram nélkül 3 típus SPD távkijelzéssel R PO II V/40kA PO II 1+1 R 280V/40kA PO II V/40kA PO II 3+1 R 280V/40kA PO II 0 280V/40kA (kicserélhető modulok) PO II 0 NPE 260V/40kA (kicserélhető modulok) SPD távkijelzéssel R PO II 1 EWS 280V/40kA PO II 1 R EWS 280V/40kA PO II 2 EWS 280V/40kA PO II 2 R EWS 280V/40kA PO II 3 EWS 280V/40kA PO II 3 R EWS 280V/40kA PO II 4 EWS 280V/40kA PO II 4 R EWS 280V/40kA PO II 0 EWS 280V/40kA (EWS kicserélhető modulok) SPD távkijelzéssel R PO II 1 LCF 280V/40kA PO II 1 R LCF 280V/40kA PO II 2 LCF 280V/40kA PO II 2 R LCF 280V/40kA PO II 3 LCF 280V/40kA PO II 3 R LCF 280V/40kA PO II 4 LCF 280V/40kA PO II 4 R LCF 280V/40kA PO II 0 LCF 280V/40kA (LCF kicserélhető modulok) T3 (D) Fixmodul modul Fixmodul vf szűrővel (F) Méret csak 2 modul SPD távkijelzéssel R RPOD F 6 230V/6A RPOD R F 6 230V/6A RPOD F V/16A RPOD R F V/16A SPD távkijelzéssel S RPO D 230V/16A RPO DS 230V/16A RPO D 24V/16A RPO DS 24V/16A SPD modulok aljzatokhoz / akusztikus jelzés 275S /90 275S akusztikus és piros optikai jelzés POD275S (Soptikai) optikai piros jelzőfény POD275S /10 POD S PO DS zöld optikai jelzés KIWA, spol. s r.o. Hornostavská 9 SK Nitra / / / / / / / / / / / dugó, vezeték hossza 50 mm szem, vezeték hossza 60 mm dugó, a vezeték hossza megrendelésre szem, a vezeték hossza megrendelésre dugó és szem is a csomagolásban, vezeték hossza 160 mm dugó, vezeték hossza 160 mm a vezeték végződése és hossza is megrendelésre dugó, vezeték hossza 160 mm dugó, vezeték hossza 50 mm szem, vezeték hossza 60 mm dugó, vezeték hossza 160 mm dugó, vezeték hossza 150 mm Prevádzka: tel: +421/37/ Novozámocká 179 fax: +421/37/ SK Nitra kiwa@kiwa.sk A Tűrésmezők az SPD KIWA felülvizsgálatához táblázatot a honlapon találja. 11

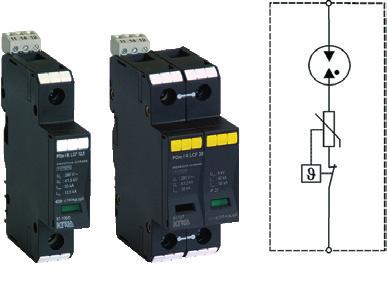

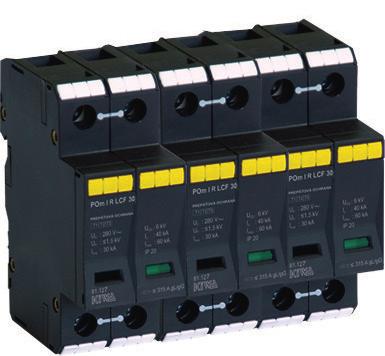

11 Vysoká zvodová schopnosť zabezpečená výkonnými varistormi ZÁKLADNÉ VYHOTOVENIE NPE VYHOTOVENIE h objektoch, Optická a diaľková signalizácia prevádzkového stavu ti, rodinných iamym alebo Multifunkčné svorky pre vodiče a prepojovacie lišty Bemutatjuk az új terméksorozatunkat POm I 25 STAVY SIGNALIZÁCIE zelená = OK červená = mimo funkcie, A gyártásnutná technológiai innovációja okamžitá výmena MŰSZAKI ADATOK ranu pred a) KIWA TÍPUS POm I LN/PE STAVY SIGNALIZÁCIE zelená = OK POm I Pólusok száma OZMERY 20 kv 10 kv 6 kv In 30 ka 60 ka 100 ka Imax 60 ka 60 ka 100 ka Ip 25 kaef 160 A UTOV 335 V AC Maradék áram IPE <1 μa Utánfolyó áram If 100 A M3/0.25 Nm, 0,2...1,5 mm2, max. 250 V AC/1 A zöld (OK) piros (OUT) Ideiglenes túlfeszültség Irodai épületek, polgári épületek, családi házak elektromos hálózatainak és berendezéseinek védelmét biztosítja a közeli, Távkijelző érintkező mikrokapcslo vagy közvetlen villámcsapásból származó túlfeszültségi hullám hatásai ellen I 25 POm I 3 75 POm I POm I /25 POm I /25 Csökkenti és Ikorlátolja R 25 POm 3 R 75 a túlfeszültségi POmhullám I 4 R 100 TOZ (hőlekapcsoló) POm I 3+1 R 100/25 I 1+1a túlfeszültséget R 50/25 POm állapotjelző energiáját EWS állapotjelző Telepítés: fő elosztóba NOVINKA A főelosztóba szerelt készülékek védelmét biztosítja T1, T2, T3 (durva, közepes és finom védelem) terjedelemben mm mm2 többeres oc.. naše výrobky chránia všade! Üzemi hőmérséklet Szivárgó áram nélkül Védettség Üzemi állapot optikai és távjelzése POm I /25 R 100 Multifunkcionális POmkapcsok I 3+1 Rvezetőkhöz 100/25 A monoblokkok összekötő sínnel összekapcsolhatók IP 20 Szin fekete; RAL 9011 Méretek mmben 97 x 64 x 17,5 Szerelés DIN sínre 97 x 64 x x 7,5 mm SLOVENSKÝ VÝROBCA Osztályozás STN EN /A11 típus 1 T1 + típus 2 T2 + típus 3 T3 IEC oszt. I + oszt. II + oszt. III VDE oszt. B + oszt. C + oszt. D.. naše výrobky chránia všade! ALAP KIVITELEZÉS zöld = OK újdonság 100 ka Bekötő vezetékek keresztmetszee egyeres által bizositott magas levezetési képesség TÍPUS 50 ka SLOVENSKÝ VÝROBCA Nm Min.... max. meghúzási nyomaték Magas teljesitőképességű MOV varisztorok és szikrakozok 0 rokov záruka! <100 ns Uoc Előbiztosítás gl/gg Felhasználás, mint a túlfeszültség elleni védelem 1. típusa T1 1,5 kv Kombinált lökőfeszültség T3 Tápforrás feltételezett rövidzárlatos árama POm I / V AC Iimp Max. lökőáram (8/20) 25 ka 230 V AC Villám lökőáram (10/350) Névleges lökőáram (8/20) T1 T2 POm I Névleges feszültség Un červená = mimo funkcie, Maximális üzemi feszültség T1 T2 T3 U 280 V AC c nutná okamžitá výmena Túlfeszültségvédelmi szint T1 T2 T3 Up POm I 3 75 POm I /25 POm I Reakcióidő ta <25 ns POm I /25 NPE Megrend. szám piros = működésen kívül, azonnali csere szükséges POm I POm I R POm I POm I 3 R POm I Uc / Iimp POm I 4 R POm I / Itotal = teljes Iimp a PO egység valamennyi pólusáért lakóház R távkijelzés POm I 3+1R 100/ POm I / POm I 1+1R 50/ TERMÉKMEGHATÁROZÁS POm I 3 R V/25kA pólusok száma PO típus m monoblokk kivitelben 12

12 TÍPUS A PO II G termékek megfelelnek az új szabványelőírásoknak: EN : 2012, amivel nagyobb megbízhatóság és biztonság garantált (1200V (+5%) kondicionált feszültség tesztben a szabványkövetelmények szerinti áramértékek tartományában megfelel) Csökkenti a túlfeszültséget és korlátozza a túlfeszültségi hullám energiáját, amelyet indukció és kapcsolási folyamatok okoztak az nn táphálózatban Ipari létesítmények, irodaépületek, lakossági létesítmények, családi házak és lakások elektromos hálózatainak és berendezéseinek túlfeszültség elleni védelmére. Telepítés: mellékelosztóba Felhasználás 2 típusú túlfeszültség elleni T2 védelemként Biztosítja a mellékelosztókba szerelt berendezések túlfeszültségvédelmét T2, T3 terjedelemben (közép és finom védelem) Magas teljesítőképességű varisztorok és szikraközök által biztosított magas levezetési képesség Kivitelezés: alap (tartó) + kicserélhető védelmi modulok A védelmi modulok az alaphoz képest 180 elforgathatóak Az üzemi állapot optikai és távkijelzése Multifunkcionális kapcsok a vezetőkhöz és összekötő sínekhez Megrend. szám a képek illusztrációk Megrend. szám TÍPUS 280 V AC 280 V AC PO II G PO II G PO II G 1 R PO II G 3 R PO II G PO II G PO II G 1+1 R PO II G 3+1 R PO II G PO II G PO II G 2 R PO II G 4 R PO II G PO II G PO II G 2+1 R TÍPUS Új G sorozatú termékek PO II G 280V/40kA MEGFELEL AZ EN :2012 SZABVÁNYNAK Megrend. szám 260 V AC PO II G 0 NPE PO II G 1 NPE MŰSZAKI ADATOK KIWA TÍPUS PO II G 280V/40kA ALAP KIVITELEZÉS zöld = OK piros = működésen kívül, azonnali csere szükséges LN 280 V AC Pólusok száma 1 1 NPE Névleges feszültség U n 230 V AC 230 V AC Maximális üzemi feszültség T2 T3 U c 280 V AC 260 V AC Túlfeszültségvédelmi szint T2 T3 U p 1,45 kv 1,45 kv Reakcióidő t A <25 ns <150 ns Kombinált lökőfeszültség T3 U oc 6 kv Névleges lökőáram (8/20) T2 I n 20 ka Max. lökőáram (8/20) I max 40 ka Tápforrás feltételezett rövidzárlatos árama I p 25 ka ef Előbiztosítás gl/gg 125 A Ideiglenes túlfeszültség U TOV 335 V AC Maradék áram I PE <1 μa Utánfolyó áram I f 100 A Távkijelző érintkező mikrokapcslo TOZ (hőlekapcsoló) állapotjelző M3/0.25 Nm, max. 1,5 mm 2, max. 250 V AC/1 A zöld (OK)/ piros (OUT) EWS állapotjelző Min.... max. meghúzási nyomaték Nm Bekötő vezetékek keresztmetszeeegyeres mm 2 Üzemi hőmérséklet többeres mm o C Védettség IP 20 Szin betét Türkizkék, RAL 5018 Méretek mmben Szerelés DIN sínre Osztályozás STN EN /A11 IEC VDE TERMÉKMEGHATÁROZÁS PO II 13 G 3+1 R 280V/40kA tartó fekete; RAL 9011 U c / I max R távkijelzés pólusok száma 97 x 64 x 17,5 mm 35 x 7,5 mm Világos szürke RAL 7035 fekete; RAL 9011 típus 2 T2 + típus 3 T3 oszt. II + oszt. III oszt. C + oszt. D a termékek új generációja, amely megfelel az EN :2012 szabványnak PO típus (túlfeszültségvédelem) újdonság

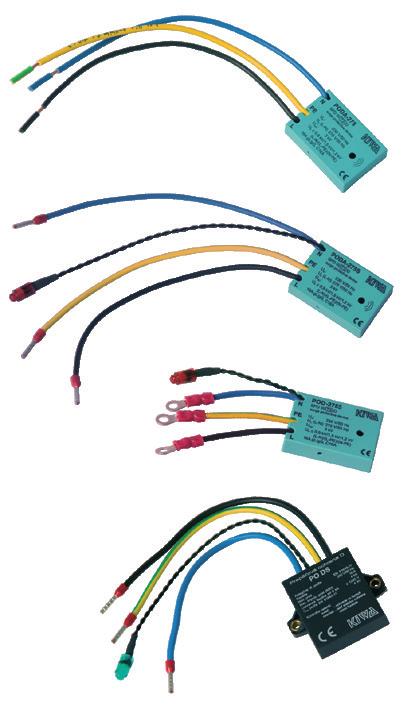

13 Bemutatjuk az új terméksort PO LED Felhasználás LED világításhoz, mint 2 és 3 típusú ( T2 közepes és T3 finom védelem) védelem a túlfeszültségvédelem 3 fokozatú koncepciója szerint Csökkenti az nn táphálózatban az indukciós és a kapcsolási folyamatok okozta túlfeszültséget és korlátolja a túlfeszültségi hullám energiáját Szerelés, telepítési dobozban a védett eszközök kapcsaira vagy kábelcsatornákba Védelmet nyújt a a hosszanti és a kereszt túlfeszültségek ellen (L/N, L/PE, N/PE) A védelmi hatást szikraközzel kombinált varisztor biztosítja Üzemi állapot optikai vagy akusztikus jelzése 2016 újdonság TÍPUS Megrend. szám TERMÉKMEGHATÁROZÁS PO LEDWzk/zS PO LEDW/zS PO LEDK/zS PO II LED 230V/30kA PO/PO II LED / MŰSZAKI ADATOK zs optikai jelzés zöld (OK) kijelző a hibátlan működést jelzi W csatlakozó kapocs K vezetékes bekötés Wzk csatlakozó kapocs + földelő csatlakozó kivezetve a rögzítő csavar alá TÍPUS PO II LED 230V/30kA PO LEDWzk/zS PO LEDW/zS PO LEDK/zS Csatlakoztatás vezeték 2,5mm 2 sorkapocs, max. 1,5mm 2 vezeték 1,5mm 2 L (mm) Névleges feszültség U n 230 V AC 230 V AC Maximális üzemi feszültség U c 275 V AC 350 V AC Névleges lökőáram (8/20) T2 I n 20 ka 5 ka Max. lökőáram (8/20) I max 30 ka 10 ka Kombinált lökőfeszültség U oc 20 kv 10 kv Túlfeszültségvédelmi szint U p (LN) 1,4 kv 1,5 kv U p (LPE) 1,4 kv 1 kv U p (NPE) 1,4 kv 1 kv Reakcióidő t A (LN) <25 ns <25 ns Tápforrás feltételezett rövidzárlatos árama t A (LPE) <100ns <100ns I P 25 ka ef 10 ka ef Előbiztositás gl/gg 80 A 16 A Üzemi hőmérséklet T A C C Tárolási hőmérséklet T stg C újdonság Lekapcsolás TOZ *1 min. szigetelési feszültség képessége 1500 V Védettség IP 66 IP 20 TOZ (hőlekapcsoló) állapotjelző 14 fényjelzés, zöld (OK) Szin Türkizkék; RAL 5018 Méretek mmben 40 x 73,5 x 20 Osztályozás STN EN /A11 IEC VDE típus 2 T2 + típus 3 T3 oszt. II + oszt. III oszt. C + oszt. D Megjegyzés: *1 (a hőlekapcsoló készülék lekapcsolódásakor)
