1 Okos mérők villám- és túlfeszültség-védelme avagy villámáram-levezető elhelyezése fogyasztásmérő előtt kisfeszültségű hálózatokban Dr. Kovács Károly, DEHN+SÖHNE 1

2 Külső villámvédelmi rendszer Külső villámvédelmi rendszer (LPS) összhangban az IEC szabvánnyal Felfogó rendszer Levezető rendszer Földelési rendszer s biztonsági távolság VV.-i potenciálkiegyenlítés Photovoltaik - Blitzschäden

3 Normatív követelmény villámáram-levezető (1. típusú túlfeszültség-levezető) alkalmazására Külső villámvédelem van* / követelmény MSZ EN : SPD Túlfeszültség-levezető Surge Protective Devices *) Létesítményvédelem figyelembe vétele 6 Belső villámvédelmi rendszer 6.1 Általános elvek Veszélyes másodlagos kisülések megakadályozása a védendő építményben 6.2 Villámvédelmi potenciálkiegyenlítés Általános elvek Minden fémes tárgy összekötése közvetlenül vagy energetikai és elektronikus rendszerek esetében SPD-n keresztül Külső vezetőképes részek villámvédelmi potenciálkiegyenlítése Beépítési hely (belépési pont) Követelmény az SPD-vel szemben (Villámáram-levezető, 1. típus, kielégítő védelmi szint) ÜSS-Seminar Blitzschutz-Potentialausgleich / 5399

4 Mikor van szükség villámáram-levezetőre? Ha az épületen van külső villámvédelem! Ha az épületen antenna vagy más hasonló objektum található! Ha a villamos betáplálás tetőtartón keresztül történik (szabadvezetékes betáplálás)! Ha az említett feltételek közül bármelyik jelen van a környező épületeken! Blitz Seminar Blitzschutz-Potentialausgleich / S1922_b

5 LPZ villámvédelmi zónarendszer az MSZ EN szabvány szerint LEMP LPZ 0 A Felfogó-berendezés LPZ 0 B M Villámvédelmi potenciál-kiegyenlítés, villámáram-levezető Helyi potenciál-kiegyenlítés Túlfeszültség-levezető Levezető Szellőzés LPZ 1 Teremárnyékolás LPZ 3 LEMP LEMP Végberendezés LPZ 2 LPZ 0 A LPZ 0 B Kisfeszültségű energiaellátó rendszer LPZ 2 Információtechnikai rendszer SEMP LPZ 1 Betonvasalat Betonalap földelő ÜSS_Blitz-Schutzzonen-Konzept_ / S6078_a

6 Villámvédelmi potenciál-kiegyenlítés az épületbe belépő vezetékeken Fő földelő sín - HES Villámvédelmi potenciál-kiegyenlítés LPZ 0 LPZ 1 ÁSZ Víz Külső villámvédelem Gáz Fűtés Katódos védelemmel ellátott üzemanyagcső Z Betonalap-földelő

7 Túlfeszültség-védelem kialakítása TN-C-S-rendszerben okos mérők esetében Külső villámvédelem Főelosztó Alelosztó Végkészülék Villámáram-levezető Túlfeszültség-védelmi készülék F1 Védelem az MSZ EN szerint Védelem az MSZ HD alapján L1 Wh L2 L3 PEN HAK F2 F2 N PE HES Helyi HES ÜSS-System Normung / S1601

8 Villámvédelmi potenciálkiegyenlítés az energiaellátó rendszerben okos mérők esetében Fogyasztásmérő Z Z Z Z Z Z Csatlakozó szekrény / S1755

9 Villámáram-levezető fogyasztásmérő előtt Alkalmazás feltételei: -Típusbevizsgált fogyasztásmérő helyek alkalmazása - Egyedi megoldás: csak tervezési és engedélyeztetési eljárás alapján készíthető el

10 Kockázatelemzés - Intézkedések R U és R V kockázati összetevők csökkentésére Villámvédelmi potenciálkiegyenlítés Élőlények sérülése az érintési és lépésfeszültség következtében az építményen belül; Fizikai károk a villámáram hatásai következtében beleértve a szikraképződést; Rizikókomponens R U / R V S3 1. típusú villámáram levezető Energiatechnika Információtechnika R U R V DEHNventil modular DEHNventil ZP BLITZDUCTOR XT DEHNrapid LSA Seminar DEHNsupport - Schutzmaßnahmen _ 06/ / S6225

11 Betápláló vezetékek lökőáram terhelése épületbe történő közvetlen villámcsapást követően LPS (LPL) Épületbe becsapó villámáram (10/350) Erősáramú hálózat felé elfolyó villámáram 4 pólusra jutó levezetőképesség Σ L1+L2+L2+ N-PE 1 pólusra jutó levezetőképesség L, N-PE I. 200 ka 100 ka 100 ka 25 ka II. 150 ka 75 ka 75 ka 18,75 ka III/IV. 100 ka 50 ka 50 ka 12,5 ka

12 1. típusú villámáram-levezető tulajdonságai LPS (LPL) 1 pólusra jutó levezetőképesség L, N-PE I. 25 ka II. III/IV. 18,75 ka 12,5 ka Varisztor alapú 1.típusú levezetők??? Energetikai koordináció a végkészülékig Energetikai koordináció a végkészülékig ( 5 m) Villámáram I imp (10/350) L1+L2+L3+N-PE Villámáram I imp (10/350) L, N-PE DEHNventil (4 p) DV M TNS típus +2. típus 1.típ.+2.típ.+ 3. típ. DEHNbloc (1 p) DB M DEHNbloc (3 p) DB H 1. típus 1. típus ka ka 25 ka 50 ka 50 ka Névleges levezetőképesség 25 ka 50 ka 50 ka (8/20) I n Védelmi szint, U p (L-PE/N- PE) Utánfolyó zárlati áramkioltó képesség Szelektivitás (nincs kiolvadás) 1,5 kv 2,5 kv 4 kv 50 ka eff 50 ka eff 50 ka eff 20 A gl/gg 35 A gl/gg 35 A gl/gg

13 Villámáram-mérések háztartási fogyasztásmérőkön Beispielfolien CD

14 Érzékeny elektronikus készülékek a fogyasztásmérő helyen - Smart Metering MUC (Multi-Utility-Communication) Controller... szabványosított rendszer mért értékek rögzítésére, átvitelére és további feldolgozására (vill. energia, víz és hőmennyiség)... Egyedi fogyasztási adatok kijelzése ehz (elektronikus fogyasztásmérő) Quelle: Striebel & John / 5867_b

15 Érzékeny elektronikus készülékek a fogyasztásmérő helyen - Smart Metering MUC (Multi-Utility-Communication) Controller... szabványosított rendszer mért értékek rögzítésére, átvitelére és további feldolgozására (vill. energia, víz és hőmennyiség)... ehz (elektronikus fogyasztásmérő) Quelle: Hager / 5867_c

16 Villámáram-terhelés: 1. vizsgálat 1-fázisú villámáram-becsatolás (I imp = 12,5 ka) Villámáram az egyes fázisvezetők között (fázisvezető és a nulla vezető között) Teszt hálózati feszültség megléte mellett (Vizsgálati szabvány MSZ EN ) Energetikailag koordinált túlfeszültség-védelem az MSZ EN szerint / 5868_a

17 1-fázisú villámáram-becsatolás: Helyettesítő kapcsolás A L1 L kwh V 5 6 A A 4 A N N A 1 Feszültségforrás: az energiaellátó rendszer legmagasabb tartós feszültsége 2 Impulzusgenerátor I imp -paraméterű villámárammal 3 Surge Protection Device (SPD) 1. típus 4 Az SPD és fogyasztásmérő közötti összekötő vezeték impedanciája 5 Elektronikus háztartási fogyasztásmérő 6 Ellenállás / 5868_b

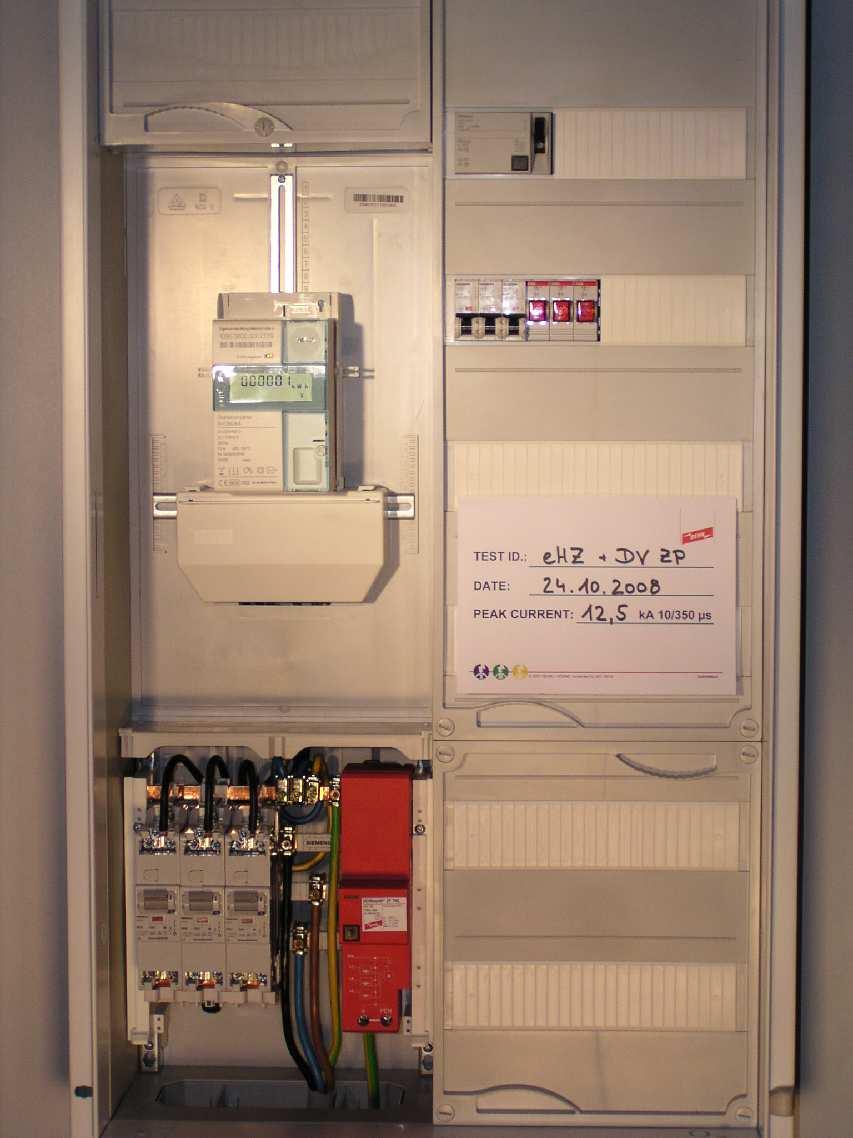

18 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP villámáram-levezetővel / 5868_d

19 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP vel: Terhelés előtt A mérő működésre kész a terhelés előtt / 5868_e

20 1. teszt: 1-fázisú villámbecsatolás Áram és feszültség lefutása u [V] i [ka] Hálózati feszültség 230 V eff Villámáram 12,5 ka 10/ t [ms] / 5868_f

21 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP vel: Terhelés után A mérő működésre kész a terhelés után / 5868_g

22 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP villámáram-levezető nélkül / 5868_i

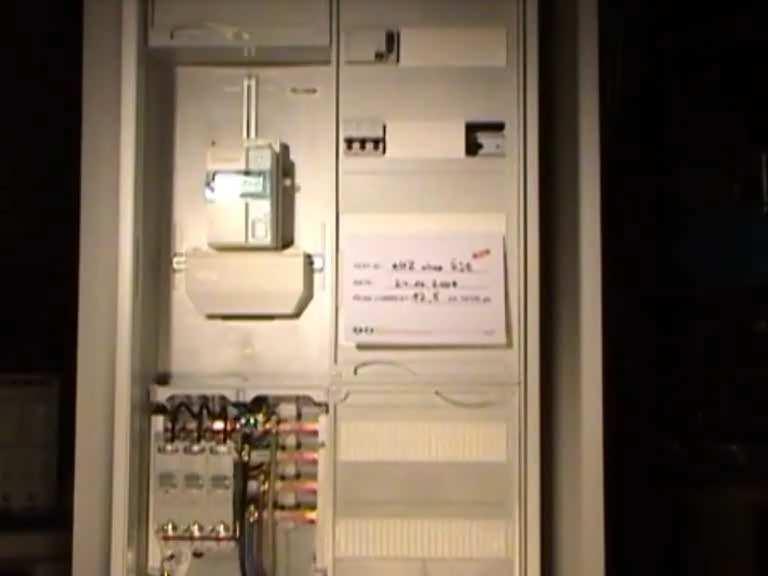

23 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP nélkül Videofelvétel / 5868_j

24 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP nélkül Videofelvétel / 5868_j

25 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP nélkül nagy sebességű felvétel / 5868_k

26 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP nélkül nagy sebességű felvétel / 5868_k

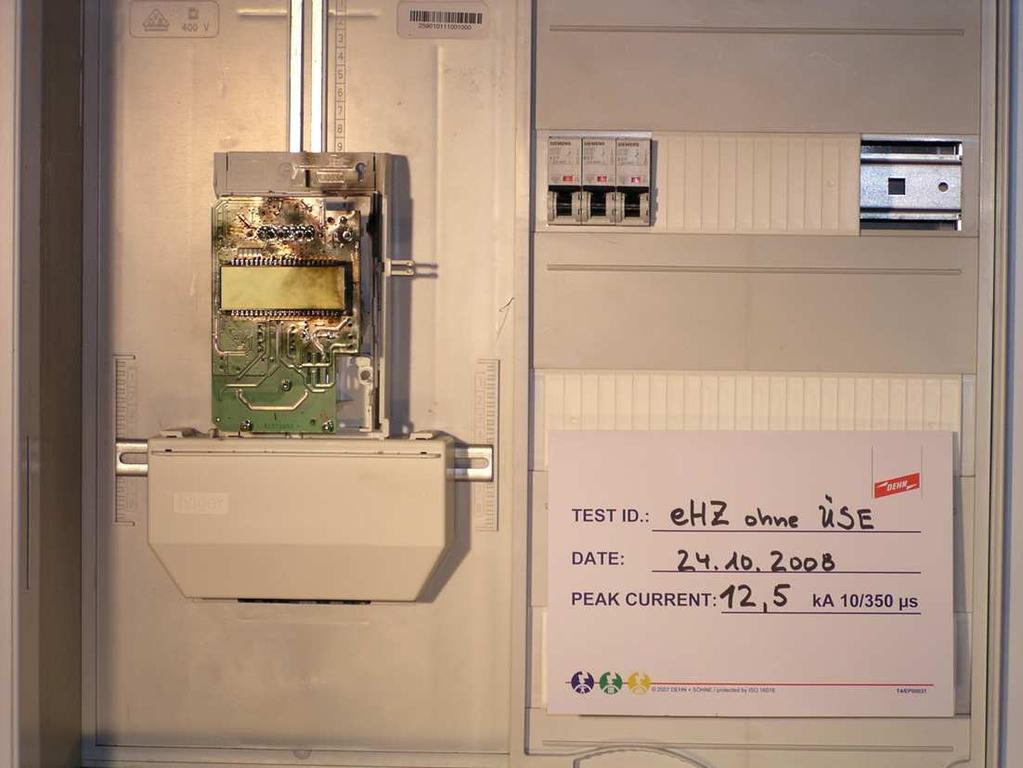

27 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP nélkül Terhelés után Tönkrement fogyasztásmérő a terhelés után / 5868_l

28 1-fázisú villámáram-becsatolás: Vizsgálat DEHNventil ZP nélkül Terhelés után / 5868_m

29 Villámáram-terhelés: 2. vizsgálat Többfázisú villámáram-becstolás (I imp = 50 ka teljes LPS III/IV) Villámáram a fázisvezetők és a föld között (Fázisvezetők és PE vezető között) Nincs csatlakoztatott hálózati feszültség (Vizsgálati szabvány MSZ EN szerint) Funkcionális teszt a teljes villámáram-terhelés előtt és után / 5869_a

30 Villámáram többfázisú becsatolása Helyettesítő kapcsolás L1 L2 kwh L3 2 A A A A PEN 1 Impulzusgenerátor I imp -paraméterű villámárammal 2 A csatlakozó vezeték impedanciája 3 Surge Protection Device (SPD) 1. típus 4 Az SPD és fogyasztásmérő közötti összekötő vezeték impedanciája 5 Elektronikus háztartási fogyasztásmérő / 5869_b

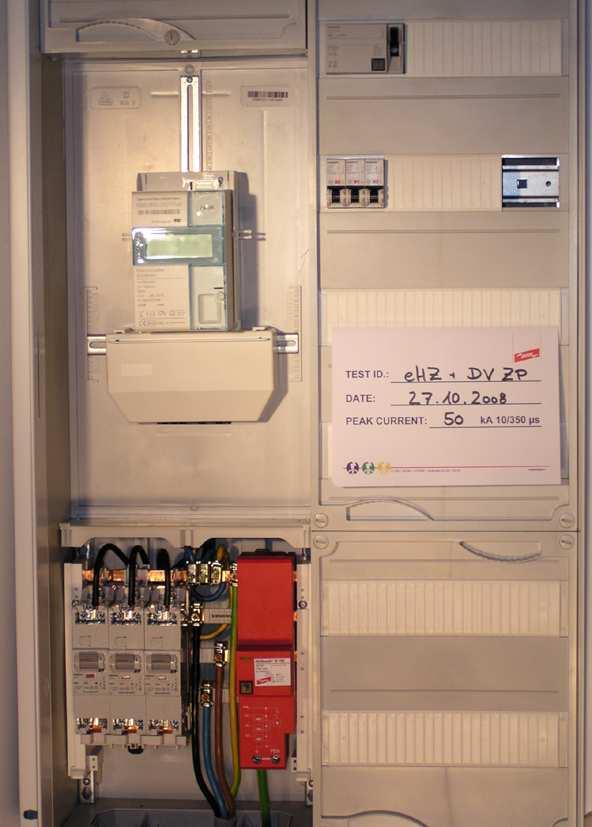

31 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP-vel / 5869_d

32 1. teszt: Többfázisú villámbecsatolás Áram és feszültség lefutása i [ka] Teljes levezetett villámáram 50 ka 10/350 Részáram az L3 fázisvezetőben L3 12,5 ka 10/ t [ms] / 5869_e

33 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP-vel Terhelés után Mérő a terhelés után / 5869_f

34 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP-vel Terhelés után Funkcionális teszt a terhelés után / 5869_g

35 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Terhelés előtt Terhelés előtt / 5869_i

36 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Videofelvétel / 5869_j

37 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Videofelvétel / 5869_j

38 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Highspeed / 5869_k

39 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Highspeed / 5869_k

40 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Terhelés után Mérő terhelés után Tönkrement mérő a terhelés után / 5869_l

41 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Terhelés után / 5869_m

42 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Terhelés után ÁVK (RCD) a terhelés után / 5869_n

43 Többfázisú villámáram-becsatolás: Vizsgálati elrendezés DEHNventil ZP nélkül Terhelés után Tönkrement ÁVK a terhelés után / 5869_o

44 Villámáram-vizsgálatok elektronikus fogyasztásmérőkön: Összefoglalás Csak 1. típusú, szikraköz alapú villámáram-levezető alkalmazása esetén nem megy tönkre az elektronikus háztartási fogyasztásmérő egyfázisú villámáram-becsatolást (12,5 ka -10/350) követően a fázisvezető és a nulla vezető között. Alapfeltétel: a villámáram-levezető a fogyasztásmérő előtt van beépítve. Csak 1. típusú, szikraköz alapú villámáram-levezető alkalmazása esetén nem megy tönkre az elektronikus háztartási fogyasztásmérő és az utána kapcsolt készülék pl. ÁVK (RCD) többfázisú villámáram-becsatolást követően (12,5 ka -10/350) a fázisvezetők és a PE vezető között. Alapfeltétel: a villámáram-levezető a fogyasztásmérő előtt van beépítve / 5870

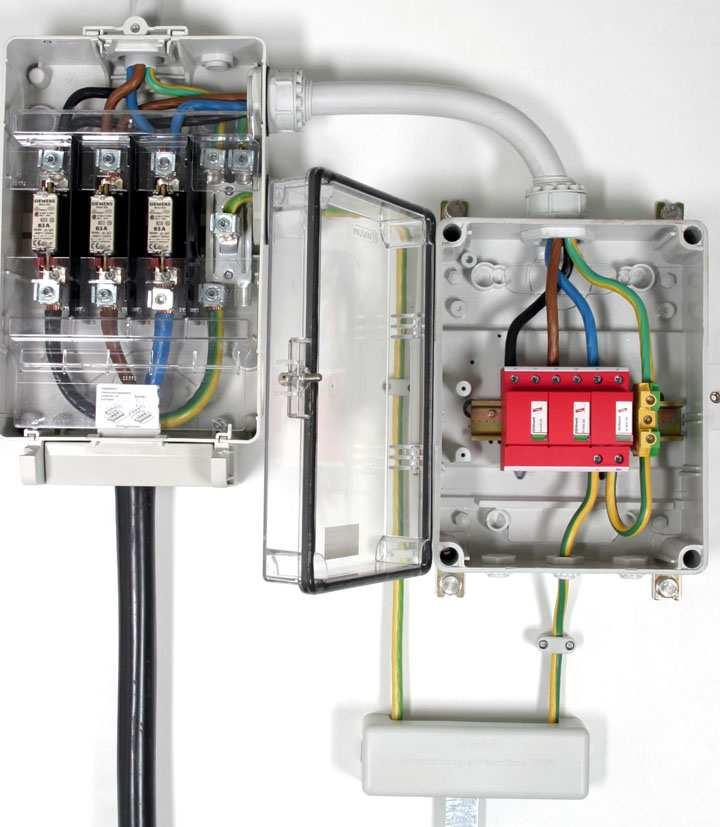

45 DEHNventil M TNC 255 alkalmazása EMD 2006 Kaunas / 4548e

46 Fogyasztásmérő helyek villámáram-levezetővel EMD 2006 Kaunas

47 Fogyasztásmérő helyek villámáram-levezetővel EMD 2006 Kaunas

48 Fogyasztásmérő helyek villámáram-levezetővel

49 Fogyasztásmérő helyek villámáram-levezetővel

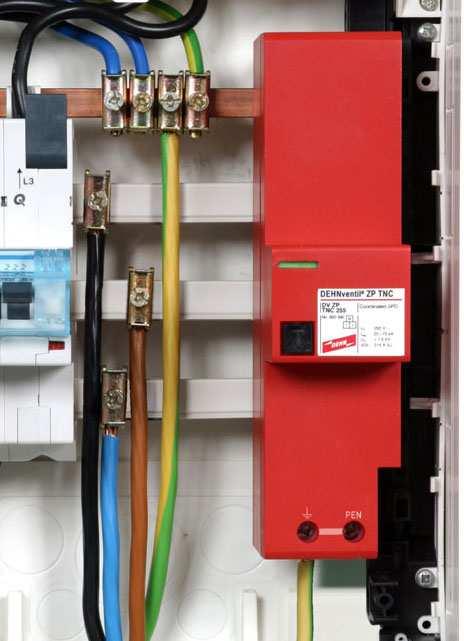

50 DEHNventil ZP A fogyasztásmérő helyek innovációja Megvilágított állapotjelzés nyomógomb megnyomását követően Nincs szivárgó áram a méretlen oldalon RADAX Flow Spark Gap technológia Hálózati utánfolyó zárlati áramkioltó képesség: 25 ka rms Szelektív a 32 A névleges áramú olvadóbetétekkel a csatlakozási oldalon Nincs szükség előtét olvadóbiztosítóra az SPD előtt, ha a csatlakozási ponton max. 315 A névleges áramú olvadóbiztosító van elhelyezve. 2 típus: TN-C és TT / TN-S hálózati formákhoz Minden csatlakozási formához alkalmazható EMD 2006 Kaunas / 4386e_d

51 Köszönöm a figyelmet! Beitrag - Autor
