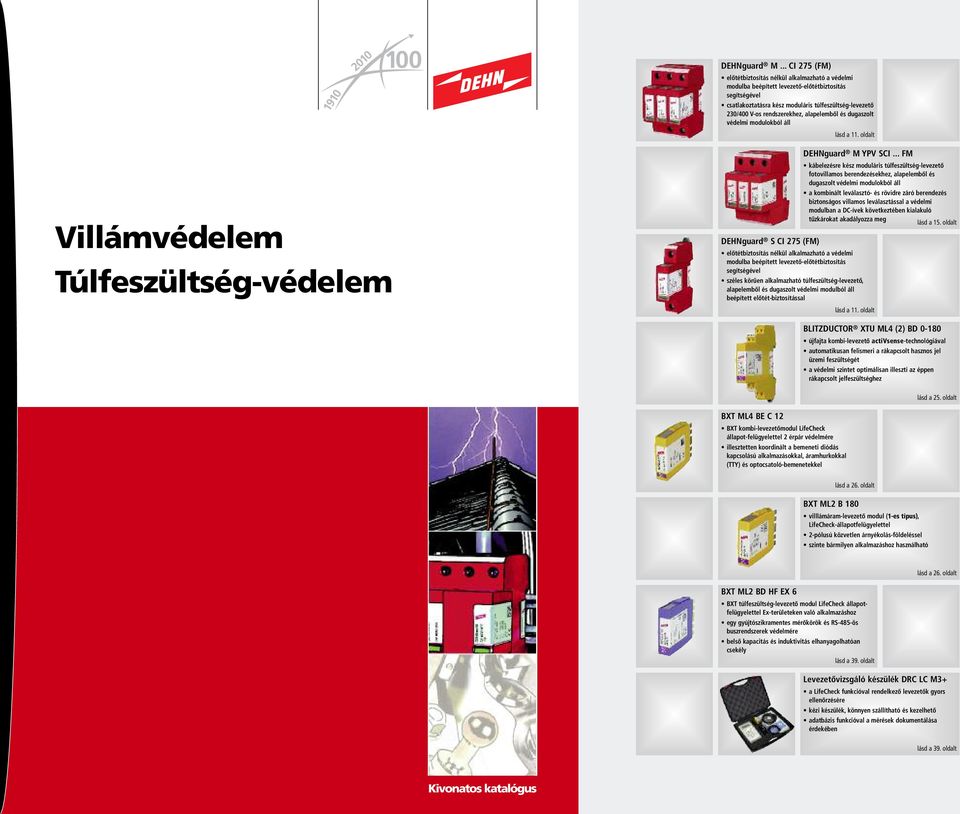

1 DEHNguard M... CI 275 (FM) előtétbiztosítás nélkül alkalmazható a védelmi modulba beépített levezető-előtétbiztosítás segítségével csatlakoztatásra kész moduláris túlfeszültség-levezető 230/400 V-os rendszerekhez, alapelemből és dugaszolt védelmi modulokból áll lásd a. oldalt Villámvédelem Túlfeszültség-védelem DEHNguard S CI 275 (FM) előtétbiztosítás nélkül alkalmazható a védelmi modulba beépített levezető-előtétbiztosítás segítségével széles körűen alkalmazható túlfeszültség-levezető, alapelemből és dugaszolt védelmi modulból áll beépített előtét-biztosítással DEHNguard M YPV SCI... FM kábelezésre kész moduláris túlfeszültség-levezető fotovillamos berendezésekhez, alapelemből és dugaszolt védelmi modulokból áll a kombinált leválasztó- és rövidre záró berendezés biztonságos villamos leválasztással a védelmi modulban a DC-ívek következtében kialakuló tűzkárokat akadályozza meg lásd a 5. oldalt lásd a. oldalt BXT ML4 BE C 2 BXT kombi-levezetőmodul LifeCheck állapot-felügyelettel 2 érpár védelmére illesztetten koordinált a bemeneti diódás kapcsolású alkalmazásokkal, áramhurkokkal (TTY) és optocsatoló-bemenetekkel BLITZDUCTOR XTU ML4 (2) BD 0-80 újfajta kombi-levezető activsense-technológiával automatikusan felismeri a rákapcsolt hasznos jel üzemi feszültségét a védelmi szintet optimálisan illeszti az éppen rákapcsolt jelfeszültséghez lásd a 25. oldalt lásd a 26. oldalt BXT ML2 B 80 villlámáram-levezető modul (-es típus), LifeCheck-állapotfelügyelettel 2-pólusú közvetlen árnyékolás-földeléssel szinte bármilyen alkalmazáshoz használható BXT ML2 BD HF EX 6 BXT túlfeszültség-levezető modul LifeCheck állapotfelügyelettel Ex-területeken való alkalmazáshoz egy gyújtószikramentes mérőkörök és RS-485-ös buszrendszerek védelmére belső kapacitás és induktivitás elhanyagolhatóan csekély lásd a 39. oldalt lásd a 26. oldalt Levezetővizsgáló készülék DRC LC M3+ a LifeCheck funkcióval rendelkező levezetők gyors ellenőrzésére kézi készülék, könnyen szállítható és kezelhető adatbázis funkcióval a mérések dokumentálása érdekében lásd a 39. oldalt Kivonatos katalógus

2 DEHNbloc Maxi NH koordinált, szikraköz alapú villámáram-levezető 25 ka-es (0/350) levezető-képességgel szelektív megszólalású a 35 A-es gl/gg-biztosítókkal 50 ka eff rövidzárlati áram-értékig DEHNguard S VA (FM) széles körben alkalmazható túlfeszültség-levezető, alapelemből és dugaszolható védelmi modulból áll szivárgóáram-mentes varisztor-szikraköz soros kapcsolás a dugaszolható védelmi modulban NET PRO 0X TC RST védelmi áramkör 0 db RJ45-ös porttal, különösen kisméretű és költséghatékony kialakításban a telekommunikációs rendszerek védelmére bemeneti oldalon húzórugós technológia, a blokkban leválasztható az egyszerű vezetékmérés érdekében védelem Power-Crossing ellen EG NET PRO 0X 3HE lásd a 9. oldalt DEHbloc M 320 (FM) EG NET PRO 0X 9 NIRO beépíthető tokozat, 3 magasság-egység helyre beépíthető a 9 -os (482,6 mm) elosztószekrénybe db NET PRO 0X TC RST védelmi áramkör befogására különösen alkalmas kisméretű elosztóegységekhez koordinált, szikraköz alapú villámáram-levezető 320 V-os maximális tartós feszültségszinttel és 25 ka-es (0/350) levezető-képességgel szelektív megszólalású a 35 A-es gl/gg-biztosítókkal 50 ka eff rövidzárlati áram-értékig lásd a 6. oldalt BXT ML2 BD DL S 5 BXT kombi-levezetőmodul LifeCheck állapot-felügyelettel kifejezetten a Dupline-Bus követelményeihez koordinált csatlakozások közvetlen, vagy közvetett árnyékolás-földeléshez lásd a 32. oldalt NIRO beépíthető tokozat 9 -os (482,6 mm) technológiával az elosztószekrénybe való építéshez akár 5 db NET PRO 0X TC RST védelmi áramkör befogására különösen kisméretű kialakítás, mivel akár 50 port védelme lehetséges magasság-egységnyi helyen lásd a 33. oldalt lásd a 8. oldalt lásd a 27. oldalt lásd a 33. oldalt Ex-szalagcsőbilincs Ø26, mm-ig alkalmazható az -es és 2-es, valamint a 2-es és 22-es zónákban robbanásveszélyes területeken a IIB robbanási csoport szerint bevizsgálva szerelési idő jelentős megtakarítása lehetséges lásd a 84. oldalt DEHNguard M... 50/320/385/440 (FM) szerelésre kész, moduláris túlfeszültség-levezető készülék, mely alapelemből és dugaszolt védelmi modulokból áll a termék-kínálat bővítése 50 V, 320 V, 385 V és 440 V maximális tartós feszültségű kivitelekkel IGA 0 V2 IP54 Átmenő kapocs DK 25 villám-lökőárammal bevizsgált beépíthető tokozat levezetők számára védettség: IP54 plombálható DEHNgate DGA LG 7 6 X a kábelezési szint váltását teszi lehetővé a levezető-kombinációk villám-lökőáramnak megfelelő installációját teszi lehetővé BLITZDUCTOR VT ALD 36 koaxiális túlfeszültség-levezető a NF-technikához többfrekvenciás alkalmazásokhoz DC-táplálással kiegészítőleg önoltó gáztöltésű kisülőcsővel 2,5 A névleges áramértékig optimális átviteli- és PIM-viselkedés DEHNpipe DPI CD EXD M (N) lásd a 2. oldalt lásd a 20. oldalt energetikailag koordinált kombi-levezető földfüggetlen DC-tápellátások védelmére 4 A névleges áramértékig alacsony védelmi szint, ezáltal az érzékeny végberendezések számára is alkalmas lásd a 35. oldalt DEHNpipe DPI CD HF EXD 5 M túlfeszültség-levezető nyomásálló tokozatban Ex-területeken való alkalmazáshoz mérőkörök és buszrendszerek védelmére könnyű szerelés terepi készülékekre egy tartalék kábel-tömszelence segítségével kettős túlfeszültség-védelem a 230 V-os tápellátáshoz és az adatvonali csatlakozáshoz könnyű szerelés a terepi készülékekre egy tartalék tömszelence segítségével engedéllyel rendelkezik Ex-területekre a nyomásálló tokozatnak köszönhetően lásd a 38. oldalt DPRO 230 LAN00 lásd a 20. oldalt lásd a 29. oldalt lásd a 38. oldalt kettős túlfeszültség-védelem az energia-ellátás és a LAN-csatlakozás számára Gigabit-Ethernet-védelem (000 Base-T) elegáns kivitelben lásd a 42. oldalt Újdonságok

3 Újdonságok ➋ Cső kivitelű felfogórudak 6/0 mm-es szűkítéssel könnyű kivitel alapanyaga NIRO (rozsdamentes) és réz csekély felület a szélterheléssel szemben a DIN EN szerint bevizsgálva DEHNiso-DLH GFK/Al felfogórudak változatos tartó-kínálat vezetők nyomvonalkialakításához lapostetőkön, a veszélyes megközelítés betartásához távtartó rúd üvegszál-erősítésű műanyagból (GFK Ø0 mm) Rd 8 mm vezetőtartóval és betontalppal együtt alátétlappal kombinálható a GFK/Al felfogórudakkal különféle hosszakban/magasságokban kapható egyenként is kapható ( tételek) ➊ kombinált felfogórúd üvegszál-erősítésű műanyagból és alumíniumból a veszélyes megközelítés betartása érdekében betontalphoz éktechnikával szerelésre kész ➍ Vezetőtartó dugaszhüvellyel lásd a 46. oldalt lásd az 52. oldalt Távtartó rúd vezetőtartóval vezetékek rögzítéséhez műkő és alátétlap segítségével laza vezeték-nyomvonal Profilrúd levágható tetszés szerinti hosszra Vezetékek rögzítésére az üvegszál-erősítésű rúdnál laza vezeték-nyomvonal Alátétlap ➊ ➌ Műkő lásd az 52. oldalt dugaszhüvellyel a távtartó darabhoz (Ø0 mm) a tetőn vezető nyomvonalak védelme a műkő alatt lásd a 46. oldalt lásd az 52. oldalt az alátétlap rögzítéséhez behelyezett távtartó rúd esetén Súlya kb. 4,9 kg lásd az 52. oldalt Áthidaló sodrat korckapcsokkal fém burkolatok fúrás nélküli összekötésére, vagy áthidalására nincs fúrási forgács csatlakoztatásra kész a kapcsok segítségével felfogócsúcsokhoz is alkalmas a DIN EN szerint bevizsgálva lásd a 74. oldalt DEHNhold vezetőtartó UF bontóhelyi doboz műanyag, vagy NIRO (rozsdamentes) kivitel bontóhellyel, vagy anélkül a DIN EN szerint bevizsgálva Csatlakozókészlet kötélrendszer a termékcsalád kiegészítője a rezezett kivitellel kerek vezetők rögzítéséhez bemetszett rögzítőfüllel előre szerelten is: csavarral, talppal és dübellel MV-kapcsok Tetőfelépítmények kötélbiztosító rendszereinek összekötésére a meglévő felfogórendszerrel felszerelt csatalkozólappal a biztosítókötél számára kapocsbakkal a felfogórendszer számára a DIN EN szerint bevizsgálva lásd a 65. oldalt Ereszcsatorna kapocs alapanyag: NIRO (V4A) (rozsdamentes) a talajban való használatra alkalmas a DIN EN szerint bevizsgálva 50 Hz-es rövidzárlati árammal bevizsgálva lásd a 74. oldalt a termékcsalád kiegészítője alumínium kivitellel kapocsbakkal és kettős rögzítőfüllel bevált kialakításban a DIN EN szerint bevizsgálva lásd a 69. oldalt Párhuzamos összekötő alapanyag: NIRO (V4A) (rozsdamentes) a talajban való használatra alkalmas a DIN EN szerint bevizsgálva 50 Hz-es rövidzárlati árammal bevizsgálva lásd a 75. oldalt lásd a 72. oldalt lásd a 70. oldalt Ex-szalagcsőbilincs 26, mm csőátmérőkhöz alkalmazás: a robbanásveszélyes területeken az -es és 2-es, ill. a 2-es és 22-es Ex-zónákban a IIB robbanási csoport szerint bevizsgálva a szerelési időt jelentősen lecsökkenti ➍ lásd az 52. oldalt lásd a 84. oldalt

4 Tele villámvédelmi oszlopok kehely- vagy betonalapozásban felfogórudak olyan építmények közvetlen villámcsapás elleni védelmére, mint pl. a biogáz-telepek, fotovillamos energiatermelő egységek szabad térben, Ex-berendezéseknél, lőszerraktáraknál ellenálló egészen 6 km/h szélsebessségig a földmunkákat előzetesen teljesen el lehet készíteni kialakítás kehely-alapozásban (kész rész) minimális helyszíni szereléssel, vagy alternatívan kialakítás a betonalapozásban a helyszínen hor-gonykosárral peremes lemezzel kialakított változat a gyors szerelés érdekében a DIN EN 5064-(+2) szerint bevizsgálva lásd a 48. oldalt Kehely-alapozások Tele villámvédelmi oszlopokhoz kehely alapozás kész elemrészként a Tele villámvédelmi oszlopok egyszerű telepítése érdekében betonozási munkákra a helyszínen nincs szükség Horgonykosarak helyszíni beton-alapozáshoz bebetonozáshoz menetes csappal, a Tele villámvédelmi oszlopok peremes lemezéhez illeszkedik lásd a 48. oldalt lásd a 49. oldalt Felfogórúd, szabadon álló 2,5-től 3,5 m-ig háromlábú állvánnyal a tetőfelépítmények védelmére, a tető lejtéséhez illeszthető max. 0 fokig csekély felület a szélterheléssel szemben a keskeny kivitelnek köszönhetően ellenálló egészen 6 km/h szélsebessségig kivitelezés standard-betontalppal (7,5 vagy 7 kg) Villámvédelem Túlfeszültség-védelem Villamos munkavédelem DEHN + SÖHNE GmbH + Co.KG. magyar kévpiselete 9 BUDAPEST, Fehérvári út Felfogórudak fémtetőkhöz a tetőfelépítmények, fénykupolák, fotovillamos berendezések, stb. védelmére rögzítés négy tetővezető-tartóval a tetőprofilnak megfelelően a tető lejtéséhez illeszthető max. 0 fokig villámáram-levezetőképes 00 ka-ig (0/350 µs) megfelelő tetővezető-tartók használatával csekély felület a szélterheléssel szemben a keskeny kivitelnek köszönhetően lásd a 49. oldalt lásd a 47. oldalt Tel Fax info@dehn.hu DS59HU/040 Copyright 200 DEHN + SÖHNE

5 Tartalomjegyzék TÚLFESZÜLTSÉG-VÉDELEM 7 Védelmi készülékek az energia-ellátás számára 7 Kombinált levezetők -es típus 7 Koordinált villámáram-levezetők -es típus 8 Villámáram-levezetők -es típus 0 N-PE villámáram-levezetők 0 Túlfeszültség-levezetők 2-es típus Túlfeszültség-levezetők 3-as típus 7 Általános kiegészítők 20 Összecsatoló (leválasztó) szikraközök 22 / 9 Védelmi készülékek az információtechnika számára 25 BLITZDUCTOR XT kiváltási útmutató BCT BXT 24 Bontható levezetők kalapsínre 25 Kisméretű levezetők kalapsínre 28 Levezetők LSA-technikához 30 Levezetők 9 -technikához 32 Levezetők RJ-csatlakozáshoz 33 Levezetők koaxiális csatlakozókhoz 34 Levezetők D-Sub-csatlakozókhoz 36 Levezetők sorkapocs kivitelben 37 Levezetők tömszelence helyére becsavarható kivitelben 37 Levezetők robbanásveszélyes területre 38 Tartozékok a jelvonali potenciál-kiegyenlítéshez 40 Kombinált túlfeszültség-védelmi adapterek 42 Mérő- és vizsgáló készülékek 42 VILLÁMVÉDELEM 45 Vezetők 45 Felfogók és tartozékok 46 Tetővezető-tartók 6 Vezetőtartók 65 Rúdtartók 67 Tartók laposacélhoz 68 Kapcsok 69 Kétfémes alkatrészek 73 Bontóhelyek 75 Földelés kivezetések / Földelési fixpontok 77 Földelők 79 Potenciál-kiegyenlítés 82 Alkatrészek a gyűrűs potenciál-kiegyenlítéshez 85 Szerszámok és tartozékok 86 Földelési anyagok a híradástechnikához 88 Védőszikraköz 90 Listák 94 Régi / Kifutó termékek / Alternatív termékek 92 Cikkszám-jegyzék 94 Magyarázatok / Rövid jelölések / Jelmagyarázatok 08

6 A DEHN Németországban 0 Hartwig Christiansen Tieberg 33 D-2386 Bebensee Tel Fax Wolfgang J. Pupp Grüner Winkel 7 D Greven Tel Fax Harald Kolb Geschwister-Scholl-Straße 8 D Erlensee Tel Fax Siegfried Biebl, Ing.-Büro Rosenheimer Straße 4 D Aying-Groß helfen dorf Tel Fax Hans-Günter Matziol Dürerring 206 D Salzgitter Tel Fax Dr. Wolf-Dietrich Förster Detlef Schütz Aachener Straße 28 D-073 Berlin Tel Fax Alfons Schmidt GmbH In Bommersfeld 5 Gewerbegebiet Heeresstraße West D Lebach Tel Fax Ulrich Digel Heimbühlstraße 34 D Reutlingen Tel Fax Klaus Becker Johannesstr. 22 D Brilon Tel Fax Jürgen Storz Sonnenstraße 4 D Hümmerich Tel Fax Stephan Kühl Grüner Weg 8a D Dorsten Tel Fax Jürgen Büchele Alexanderstraße 6 D Nürnberg Tel Fax Manfred Silberhorn Staufer Hauptstr. 3a D-9238 Neumarkt Tel Fax Bernhard G. Selzam An den Mühltannen 53 D Würzburg Tel Fax Jens Völkner Hauptstraße 2 D Dünsen Tel Fax Michael-Peter Dinger Am Damm 9 D-7936 Sasbach Tel Fax Steffen Göhlert Quellgasse D-0662 Meißen Tel Fax Thomas Hoopmann An der Schützeneiche 4 D Ronneburg Tel Fax DEHN + SÖHNE GMBH + CO. KG. magyarországi képviselete Rendelési címünk: 9 BUDAPEST, Fehérvári út info@dehn.hu Értékesítés: Tel Fax info@dehn.hu NÉMET RAKTÁRAK: Berlin Aachener Straße 28 D-073 Berlin Tel Fax Hamburg Alte Landstraße 7 D-2039 Escheburg Hamburg Tel Fax Hermsdorf/Thür. Holzlandstraße 3 D Hermsdorf Tel Fax Lebach In Bommersfeld 5 Gewerbegebiet Heeresstraße West D Lebach Tel Fax TANÁCSADÓINK BUDAPESTI KÖZPONTUNKBAN: Villámvédelmi szakcégek számára Építőanyag-kereskedések számára Tetőfedő iparosok számára Építőipar/Építőmesterek számára Tel Villamos szak-nagykereskedések Tel Ipar Kapcsolószekrény-/Vezérlésgyártás Energiaszolgáltató vállalatok Vasút/Telekommunikáció Tel Műszaki tanácsadás Szaktervezők Mérnökirodák Építési hivatalok Biztosítók számára Tel info@dehn.hu Műszaki tanácsadás Villanyszerelők számára Tel info@dehn.hu 2

7 3

8 DEHN A megtervezett biztonság. A villámvédelmi zónakoncepció A műszaki berendezések és rendszerek üzemszünete az üzemeltetők számára különösen kellemetlen. Az eszközök zavarmentes üzemét várjuk el normál üzemben, valamint zivatarok idején. A biztosítótársaságok kárjelentései egyértelműen bizonyítják, hogy mind a magánszektorban (. ábra), mind az ipari berendezésekben (2. ábra) igény van a lemaradások pótlására. Egy átfogó védelmi koncepció segítségével ez a cél elérhető. A villámvédelmi zónakoncepció lehetővé teszi, hogy a tervező, a kivitelező és az üzemeltető védelmi intézkedéseket tervezzen meg, végezzen el és felügyeljen. Ezáltal érhető el, hogy az összes fontos eszköz, berendezés és rendszer gazdaságilag elfogadható ráfordítással megbízhatóan védhető legyen. Egy közvetlen, vagy közeli becsapás során a túlfeszültségek (3. ábra: a eset) a földelési ellenálláson átfolyó áramlökés és az épület földelési ellenállásból eredő, és a távoli környezethez viszonyított potenciál-emelkedése következtében alakulnak ki. Ez az épületekben elhelyezkedő villamos berendezések legkomolyabb igénybevételét okozza. A jelenség során folyó áram jellemző értékei (csúcsérték, áram felfutási meredekség, töltésmennyiség, specifikus energia) a 0/350 µs lökőáram hullámalakjával mind leírhatók (4. ábra) és azokat a nemzetközi, európai és nemzeti szabványok alkatrészekre és készülékekre vonatkozó vizsgálati áramként definiálják közvetlen becsapás esetére. 22,9 % Hanyagság Vízkár 5,6 % 5,3 % Egyéb Tűzeset 4,6 % 0,8 % Elemi kár Lopás vandalizmus 27, % 23,7 % Túlfeszültségek (villámkisülések és túlfeszültségek) A földelési ellenálláson eső feszültség mellett a túlfeszültségek az épület villamos berendezéseiben és az azokkal kapcsolatban lévő rendszerekben és készülékekben a villám elektromágneses mezejének következtében is keletkezhetnek (3. ábra: b eset). Az ilyen indukált túlfeszültségek és az ezekből eredő áramimpulzusok energiája lényegesen csekélyebb, mint a közvetlen villámlökőáram energiája és ezért a 8/20 µs-os lökőáram-hullámmal jellemezzük (4. ábra). Azokat az alkatrészeket és készülékeket, melyeknek nem kell a közvetlen villámcsapásokból eredő áramokat vezetniük, a 8/20 µs-os lökőhullámokkal vizsgáljuk.. ábra: Elektronikus eszközök károsodása, 7370 káreset elemzése alapján (Irod.: Württemberigsche Versicherung AG - biztosító) Más okok 4 % 4 % Káresetek oka ismeretlen 2. ábra: Átlagos káreseti okok az elmúlt években (Irod.: a Német Biztosítótársaságok Szövetsége) 45 % Villám-/túlfeszültség A zavarforrások A túlfeszültségek, melyek zivatar következtében lépnek fel, a villám közvetlen / közeli becsapása, vagy távoli becsapása miatt alakulnak ki (3. ábra). A közvetlen-, vagy közeli becsapások az épület villámvédelmi rendszerébe, az épület közvetlen közelében, vagy az épületbe bevezetett villamosan vezetőképes rendszerekbe való villámbecsapások (pl. a kisfeszültségű tápellátás, telekommunikációs és vezérlővezetékek,...). Az így kialakuló áram- és feszültséglökések, valamint a hozzájuk tartozó elektromágneses tér (LEMP) amplitúdójukat és energiatartalmukat illetően kiemelt veszélyt jelentenek a védendő rendszer számára. A védelmi filozófia A távoli becsapások a védendő objektumtól nagy távolságban bekövetkező villámcsapások, például a középfeszültségű szabadvezetéki hálózatba, ill. annak közvetlen környezetébe való villámcsapások, vagy a felhő-felhő közötti villám-kisülések (3. ábra: 2a, 2b és 2c esetek). Az indukált túlfeszültségekhez hasonlóan egy épület villamos berendezéseire ható távoli becsapások hatásait olyan készülékekkel és alkatrészekkel csillapítjuk, melyeket a 8/20 µs-os lökőáramhullámnak megfelelően méreteztek. Azok a túlfeszültségek, melyeket kapcsolási folyamatok (SEMP) okoznak, a következőképpen alakulnak ki: induktív terhelések (pl. transzformátorok, fojtók, motorok) lekapcsolása, ívek (pl. ívhegesztő készülék esetében) gyújtása és megszakadása, olvadóbiztosítók kiolvadása. A kapcsolási folyamatok hatásait egy épület villamos berendezéseiben a vizsgálatok során ugyancsak a 8/20 µs-os hullámalakú lökőáramokkal képezzük le. 4

9 a b Közvetlen/közeli becsapás: becsapás a külső villámvédelembe, technológiai szerkezetbe (iparban), kábelekbe, stb. Feszültségesés a földelési ellenálláson: Rst Indukált feszültség hurkokban 2c a R st információtechnikai információtechnikai hálózat rendszer b L L2 L3 PEN energia-ellátó kisfeszültségű hálózat tápellátó rendszer 3. ábra: Túlfeszültségek okai villámkisülések során (ka) i 00 ka 60 ka 50 ka µs 2a 20 kv Hullámforma Szabvány 350 µs 600 µs 800 µs 000 µs t 4. ábra: Vizsgálati lökőáram Vizsgálati lökőáram 2 villámáram-levezetőkhöz túlfeszültség-levezetőkhöz Levezető Kisfeszültségű tápellátó rendszer információtechnikai rendszer Felfogó-berendezés Szellőzés villámvédelmi potenciál-kiegyenlítés villámáram-levezető (-es típusú SPD) helyi potenciál-kiegyenlítés túlfeszültség-levezető (2-es, 3-as típusú SPD) Teremárnyékolás villámvédelmi potenciál-kiegyenlítés villámáram-levezető helyi potenciál-kiegyenlítés túlfeszültség-levezető 5. ábra: EMC-szemléletű villámvédelmi zónakoncepció M Végberendezés elektromágneses villámimpulzus elektromágneses kapcsolási impulzus 2b Távoli becsapás: 2a Becsapás a középfeszültségű szabadvezetékbe 2b Túlfeszültség-hullámok a szabadvezetékeken, a felhő-felhő villámok miatt 2c Villámcsatorna elektromágneses tere MSZ EN Betonalap-földelő Betonvasalás MSZ EN Villámvédelmi zóna Villamos és elektronikus rendszerekkel rendelkező építmények LEMP-védelme az MSZ EN szerint Villámvédelmi zóna Leírás LPZ 0 A Közvetlen villámcsapás, akár a teljes villámáram nagyságáig terjedő villám-áramimpulzus és a villám teljes elektromágneses tere által veszélyeztetve. LPZ 0 B A közvetlen villámcsapással szemben védett. A rész-villámáramok nagyságáig terjedő áram-impulzusok és a villám teljes elektromágneses tere által veszélyeztetve. LPZ Az áram-impulzusok tovább korlátozódnak az áram-megosztás hatása és a zónahatárokon elhelyezett túlfeszültség-védelmi készülékek miatt. A villám elektromágneses terét leginkább a teremárnyékolás csillapítja. LPZ 2 Az áram-impulzusok tovább korlátozódnak az áram-megosztás hatása és a zónahatárokon elhelyezett túlfeszültség-védelmi készülékek miatt. A villám elektromágneses terét leginkább a teremárnyékolás csillapítja. (µs) A bonyolult energetikai és információtechnikai rendszerek folyamatos rendelkezésre állásának akár közvetlen villámcsapás esetén való biztosításához, egy épületi villámvédelmi berendezésre épülően, továbbmutató intézkedések szükségesek a villamos és elektronikus rendszerek túlfeszültség-védelmére. Fontos minden túlfeszültséget kiváltó ok figyelembe vétele. Ehhez az MSZ EN szabványban ismertetett villámvédelmi zónakoncepciót alkalmazzuk (5. ábra). Így az épületet különböző veszélyeztetettségű zónákra osztjuk fel. E zónák alapján határozhatjuk meg azután a szükséges védelmi intézkedéseket, különösen a villám- és túlfeszültség-védelem szempontjából fontos eszközöket és komponenseket. Egy EMC-szemléletű villámvédelmi elvhez hozzátartozik a külső villámvédelem (felfogóval, levezetővel, földeléssel), a potenciál-kiegyenlítés, a terek árnyékolása és az energia- és információtechnikai rendszerek túlfeszültségvédelme. A villámvédelmi zónák definiálásához az -es táblázatban szereplő meghatározások érvényesek. Azoknak a követelményeknek és terheléseknek megfelelően, melyeket a túlfeszültség-védelmi eszközökkel szemben, telepítési helyüket illetően támasztunk, ezeket villámáram-levezetőre, túlfeszültség-levezetőre és kombi-levezetőre osztjuk. A levezető-képességet illetően a legnagyobb követelményeket a villámáram- és kombi-levezetőkkel szemben támasztjuk, melyek a 0 A -ról az -re, ill. a 0 A -ról a 2-re való zónaátmenetet valósítják meg. Ezeknek a levezetőknek képesnek kell lenniük arra, hogy a 0/350 µs-os hullámalakú rész-villámáramokat roncsolódás nélkül többször is levezessék, és így a roncsoló rész-villámáramok épületen belüli villamos berendezésekbe való bejutását megakadályozzák. A 0 B -ről az -re való villámvédelmi zónaátmeneten, ill. a villámáram-levezető után elhelyezett -ről a 2-re, vagy magasabb villámvédelmi zónára való átmeneten túlfeszültség-levezetőket alkalmazunk a túlfeszültségek elleni védelem céljából. Ezek feladata, hogy mind az előzetes védelmi fokozatok maradékfeszültségét tovább csökkentsék, mind a berendezésben indukált, vagy abban önállóan kialakult túlfeszültségeket korlátozzák. Az előzetesen ismertetett villám- és túlfeszültség-védelmi intézkedések a villámvédelmi zónák határán az energetikai és információtechnikai rendszerre is azonos mértékben érvényesek. Az EMC-nek megfelelő villámvédelmi zónakoncepcióban ismertetett intézkedések összessége segítségével a modern infrastruktúrák tartós üzembiztonsága érhető el. További, részletes műszaki információk igénye esetén szívesen megküldjük Önnek BLITZPLANER (német nyelvű), vagy Lightning Protection Guide (angol nyelvű) tervezési segédletünket.. táblázat: A villámvédelmi zónák meghatározása 5

10 DEHNsupport - Villámvédelmi rendszerek tervezési segédprogramjai Ahhoz, hogy a villámcsapás következményeit elkerüljük, célzott védelmi intézkedéseket kell megtenni a védendő objektumokban. A villámkutatás folyamatosan haladó tudományos felfedezései segítségével a villámvédelmi szabványokat is ehhez az állapothoz illesztették. Magyarországon az MSZ EN ös villámvédelmi szabvány 2006 októbere óta érvényes, év vége óta magyar nyelven is elérhető.. rész Általános alapelvek 2. rész Kockázatkezelés 3. rész Építmények fizikai károsodása és életveszély 4. rész Villamos és elektronikus rendszerek építményekben Ahhoz, hogy a felhasználó számára az alkalmazáshoz célzott támogatást nyújtsunk, a DEHNsupport tervezési segédletekre tagolódik: DEHN Risk Tool; kockázatelemzés az MSZ EN szerint Kockázatelemzés: Építmények esetében a veszélyeztetési lehetőségek elemzése a védelmi intézkedések gazdaságilag ésszerű kiválasztását teszi lehetővé az építmény meglévő tulajdonságaihoz, valamint a használat jellegétől függően. DEHN Distance Tool; veszélyes megközelítés számítása az MSZ EN szerint A DEHN Distance Tool modul alapját 3D-s épület-modellezés adja az s veszélyes megközelítés automatikus számításával. A számítás a csomóponti potenciálok módszerén alapul. Az automatikus számítás időt takarít meg a felhasználó számára, emellett a munkfolyamatok is leegyszerűsödnek. DEHN Air-Termination Tool; felfogórúd hosszának számítása az MSZ EN szerint E segédprogrammal a felfogórudak hosszát lehet az LPS villámvédelmi rendszer védelmi osztályától függően kiszámítani. DEHN Earthing Tool; földelőhossz számítása az MSZ EN szerint E segédprogrammal a szükséges földelőhossz határozható meg a földelő fajtájának és a talaj specifikus ellenállásának függvényében. ÚJ Rendszerkövetelmények IBM-kompatibilis PC (Pentium GHz, vagy jobb) legalább 256 MB memória (52 MB, vagy több ajánlott) legalább 75 MB szabad terület a merevlemezen monitor felbontás: min. 024 x 768 Pixel, színmélység: min. High Color (6 bit) 32 MB VGA videokártya (64 MB, vagy több ajánlott) operációs rendszerek: Windows 2000 / XP / 2003 / Vista Internet Explorer 5.0 (vagy magasabb verzió) Internetkapcsolat (kiegészítő) Rendelési információ Ezúton megrendelem a DEHNsupport Basic szoftvert EUR + ÁFA, + szállítási költség áron Ezúton megrendelem a DEHNsupport Distance Edition szoftvert a csomóponti potenciál eljásár szerinti veszélyes megközelítés számítással együtt EUR + ÁFA + szállítási költség áron Ezúton megrendelem a bővítést (Upgrade) a Basic verzióról a Distance Edition verzióra, a csomóponti potenciál módszer szerinti veszélyes megközelítés számítással a már meglévő DEHNsupport Basic szoftverhez EUR + ÁFA, + szállítási költség áron Ezúton megrendelem a DEHNsupport Distance Edition szoftvert több munkaállomásos telepítéshez... munkaállomás számára... x EUR + ÁFA + szállítási költség áron Név Cégnév Utca, házszám IRSZ/Helység Tel. Fax Dátum Aláírás Kérjük kitölteni és a számra elküldeni. Részletes információkat, valamint a DEMO-verziót a honlapunkon találja. 6

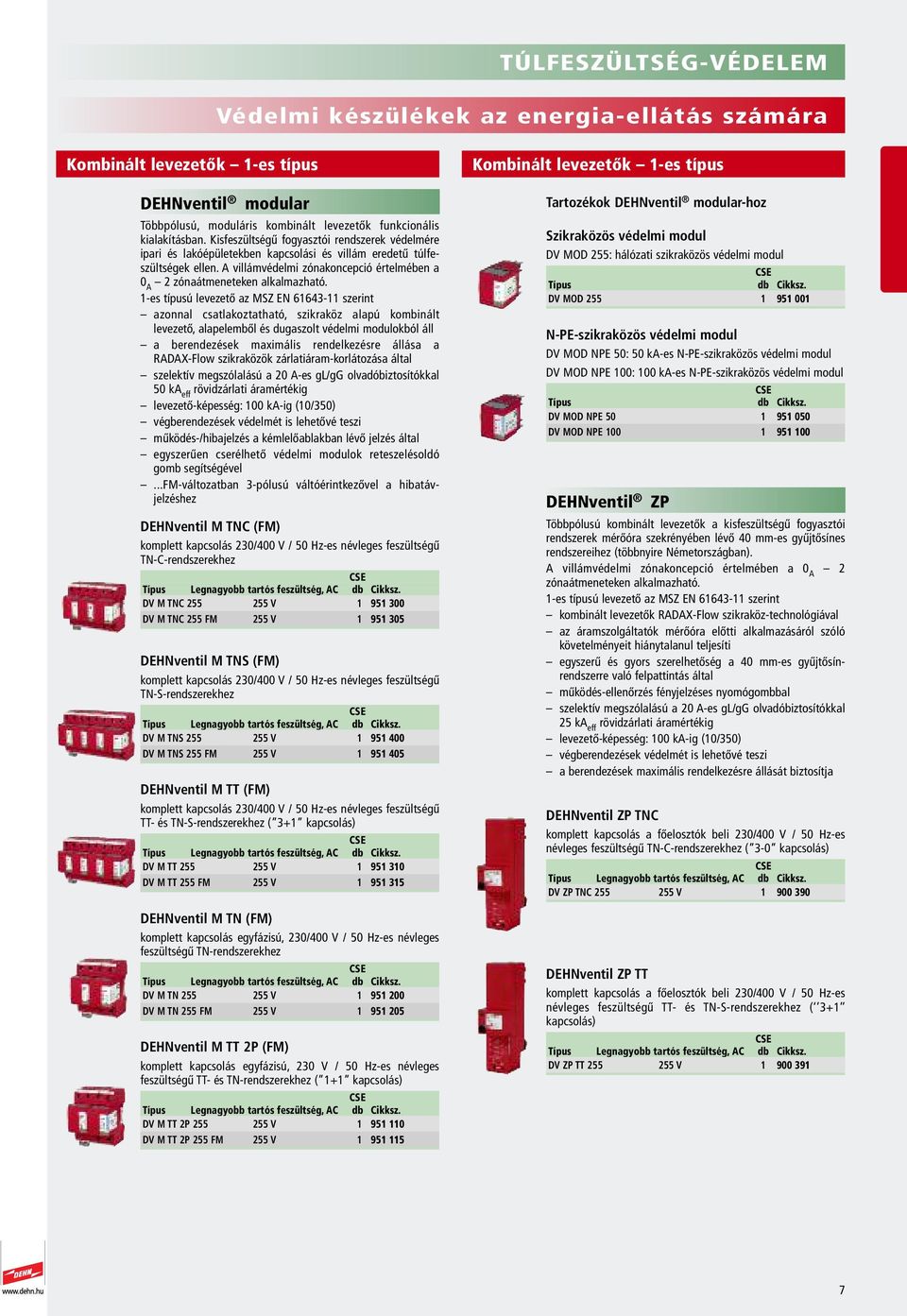

11 TÚLFESZÜLTSÉG-VÉDELEM Védelmi készülékek az energia-ellátás számára Kombinált levezetők -es típus Kombinált levezetők -es típus DEHNventil modular db db Többpólusú, moduláris kombinált levezetők funkcionális kialakításban. Kisfeszültségű fogyasztói rendszerek védelmére ipari és lakóépületekben kapcsolási és villám eredetű túlfeszültségek ellen. A villámvédelmi zónakoncepció értelmében a 0 A 2 zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint azonnal csatlakoztatható, szikraköz alapú kombinált levezető, alapelemből és dugaszolt védelmi modulokból áll a berendezések maximális rendelkezésre állása a RADAX-Flow szikraközök zárlatiáram-korlátozása által szelektív megszólalású a 20 A-es gl/gg olvadóbiztosítókkal 50 ka eff rövidzárlati áramértékig levezető-képesség: 00 ka-ig (0/350) végberendezések védelmét is lehetővé teszi működés-/hibajelzés a kémlelőablakban lévő jelzés által egyszerűen cserélhető védelmi modulok reteszelésoldó gomb segítségével...fm-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DEHNventil M TNC (FM) komplett kapcsolás 230/400 V / 50 Hz-es névleges feszültségű TN-C-rendszerekhez Legnagyobb tartós feszültség, AC db Cikksz. DV M TNC V DV M TNC 255 FM 255 V db db DEHNventil M TNS (FM) komplett kapcsolás 230/400 V / 50 Hz-es névleges feszültségű TN-S-rendszerekhez Legnagyobb tartós feszültség, AC db Cikksz. DV M TNS V DV M TNS 255 FM 255 V db db DEHNventil M TT (FM) komplett kapcsolás 230/400 V / 50 Hz-es névleges feszültségű TT- és TN-S-rendszerekhez ( 3+ kapcsolás) Legnagyobb tartós feszültség, AC db Cikksz. DV M TT V DV M TT 255 FM 255 V db db DEHNventil M TN (FM) komplett kapcsolás egyfázisú, 230/400 V / 50 Hz-es névleges feszültségű TN-rendszerekhez Legnagyobb tartós feszültség, AC db Cikksz. DV M TN V DV M TN 255 FM 255 V db db DEHNventil M TT 2P (FM) komplett kapcsolás egyfázisú, 230 V / 50 Hz-es névleges feszültségű TT- és TN-rendszerekhez ( + kapcsolás) Legnagyobb tartós feszültség, AC db Cikksz. DV M TT 2P V 95 0 DV M TT 2P 255 FM 255 V 95 5 Tartozékok DEHNventil modular-hoz db Szikraközös védelmi modul DV MOD 255: hálózati szikraközös védelmi modul DV MOD db db N-PE-szikraközös védelmi modul DV MOD NPE 50: 50 ka-es N-PE-szikraközös védelmi modul DV MOD NPE 00: 00 ka-es N-PE-szikraközös védelmi modul DV MOD NPE DV MOD NPE DEHNventil ZP db Többpólusú kombinált levezetők a kisfeszültségű fogyasztói rendszerek mérőóra szekrényében lévő 40 mm-es gyűjtősínes rendszereihez (többnyire Németországban). A villámvédelmi zónakoncepció értelmében a 0 A 2 zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint kombinált levezetők RADAX-Flow szikraköz-technológiával az áramszolgáltatók mérőóra előtti alkalmazásáról szóló követelményeit hiánytalanul teljesíti egyszerű és gyors szerelhetőség a 40 mm-es gyűjtősínrendszerre való felpattintás által működés-ellenőrzés fényjelzéses nyomógombbal szelektív megszólalású a 20 A-es gl/gg olvadóbiztosítókkal 25 ka eff rövidzárlati áramértékig levezető-képesség: 00 ka-ig (0/350) végberendezések védelmét is lehetővé teszi a berendezések maximális rendelkezésre állását biztosítja DEHNventil ZP TNC komplett kapcsolás a főelosztók beli 230/400 V / 50 Hz-es névleges feszültségű TN-C-rendszerekhez ( 3-0 kapcsolás) Legnagyobb tartós feszültség, AC db Cikksz. DV ZP TNC V db DEHNventil ZP TT komplett kapcsolás a főelosztók beli 230/400 V / 50 Hz-es névleges feszültségű TT- és TN-S-rendszerekhez ( 3+ kapcsolás) Legnagyobb tartós feszültség, AC db Cikksz. DV ZP TT V

12 Kombinált levezetők -es típus DEHNlimit PV db pólusú kombinált levezető fotovillamos frekvenciaváltók túlfeszültségek elleni védelmére közvetlen villámcsapás esetén. A villámvédelmi zónakoncepció értelmében a 0 A 2 zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint azonnal csatlakoztatható, szikraköz alapú kombinált levezető fotovillamos tápellátó rendszerekhez 000 V DC feszültségig alkalmazás az IEC Fotovillamos tápellátó rendszerek telepítése szerint a rendszerek maximális rendelkezésre állása a bevált szikraköz-technológia segítségével, egyenáram-megszakítással magas villámáram-levezető képesség kettős kapcsok V-csatlakozáshoz DEHNlimit PV 000 Kombinált levezető fotovillamos tápellátó rendszerek számára 000 V DC-ig DLM PV 000 Max. PV-feszültség [U CPV ] a PV-generátoron 000 V Legnagyobb tartós feszültség, DC U max DC 000 V Villám-lökőáram (0/350) [L+/L- -> PE] I imp 50 ka Névleges levezetési áramlökés (8/20) I n 00 ka Védelmi szint [L+ -> L-] U p 3,3 kv Utánfolyóáram-megszakító képesség DC I fi DC 00 A Beépítési méretek 8 modul, DIN DLM PV Koordinált villámáram-levezetők -es típus DEHNbloc M pólusú, db db moduláris, db koordinált villámáram-levezetők kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére közvetlen villámcsapás esetén is. A villámvédelmi zónakoncepció értelmében a 0 A zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint alapelemből és dugaszolt védelmi modulokból áll rendszerek maximális rendelkezésre állása RADAX-Flow zárlati utánfolyóáram-megszakítás segítségével szelektív megszólalású a 35 A-es gl/gg olvadóbiztosítókkal 50 ka eff rövidzárlati áramértékig kiegészítő vezetékszakasz nélkül közvetlenül koordinált a DEHNguard túlfeszültség-levezető készülékekkel kettős kapcsok a V-csatlakozáshoz multifunkciós csatlakozás vezetők és fésűs sín számára működés-/hibajelzés a kémlelőablakban lévő jelzés által a védelmi modulok cseréje egyszerű, szerszámot nem igényel a reteszelésoldó gomb segítségével DEHNbloc M... -pólusú, moduláris, koordinált villámáram-levezető magas zárlati utánfolyóáram-megszakító képességgel legnagyobb tartós feszültség: 50 V AC, 255 V AC, 320 V AC villámáram-levezető képesség: 50 ka-ig (0/350) alacsony védelmi szint Legnagyobb tartós feszültség, AC db Cikksz. DB M V 96 0 DB M V DB M V új db db db DEHNbloc M... FM -pólusú, moduláris, koordinált villámáram-levezető magas zárlati utánfolyóáram-megszakító képességgel legnagyobb tartós feszültség: 50 V AC, 255 V AC, 320 V AC villámáram-levezető képesség: 50 ka-ig (0/350) alacsony védelmi szint távjelző érintkezővel felügyeleti rendszer számára (potenciálfüggetlen váltóérintkező) Legnagyobb tartós feszültség, AC db Cikksz. DB M 50 FM 50 V 96 5 DB M 255 FM 255 V DB M 320 FM 320 V új Tartozék DEHNbloc M-hez db db db DB M szikraközös védelmi modul DB M MOD...: hálózati szikraközös védelmi modul DB M MOD DB M MOD DB M MOD új 8

13 Koordinált villámáram-levezetők -es típus DEHNbloc Maxi db Koordinált villámáram-levezető kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére, közvetlen villámcsapás esetén is. A villámvédelmi zónakoncepció értelmében a 0 A zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint kifúvásmentes RADAX-Flow-szikraköz magas zárlati utánfolyóáram-megszakító képességgel szelektív megszólalású 35 A-ig a gl/gg olvadóbiztosítókkal 50 ka eff rövidzárlati áramértékig magas villámáram-levezető képesség kiegészítő vezetékszakasz nélkül közvetlenül koordinált a DEHNguard... ill. a V(A) NH... túlfeszültség-levezetőkkel kivitel: NH00 alacsony védelmi szint DEHNbloc Maxi NH Koordinált, -pólusú villámáram-levezető NH 00 méretben magas zárlati utánfolyóáram-megszakító képességgel U C = 255 V-hoz alacsony védelmi szint 2,5 kv villámáram-levezető képesség: 25 ka (0/350) a rendszerek maximális rendelkezésre állását biztosítja DBM NH új DEHNbloc Maxi 440 / db db Koordinált villámáram-levezető kisfeszültségű fogyasztói rendszerek védelmére túlfeszültségek ellen közvetlen villámcsapás esetén is. A villámvédelmi zónakoncepció értelmében a 0 A zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint zárt, kifúvásmentes szikraköz magas zárlati utánfolyóáram-megszakító képesség/-korlátozás a RADAX-Flow-technológiának köszönhetően közvetlenül koordinált a DEHNguard védelmi készülékekkel működés-/hibajelzés a kémlelőablakban lévő jelzés segítségével DEHNbloc Maxi 440 (FM) -pólusú, koordinált villámáram-levezető magas zárlati utánfolyó áram-megszakítással 400/690 V-os TN-/TT-rendszerekhez alacsony védelmi szint 2,5 kv villámáram-levezető képesség: 35 ka (0/350)...FM-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DBM DBM 440 FM db DEHNbloc Maxi 760 FM -pólusú, koordinált villámáram-levezető magas zárlati utánfolyóáram-megszakítással 690 V-os ITrendszerekhez alacsony védelmi szint 4 kv villámáram-levezető képesség: 25 ka (0/350) DBM 760 FM Koordinált villámáram-levezetők -es típus Tartozék DEHNbloc Maxi 440 / 760 számára db.50 EB DG 3-pólusú, egyfázisú Földelősín pl. 3 db, 2-modul széles, -es típusú levezető földelésoldali csatlakoztatására multifunkciós csatlakozó kapcsokkal Csatlakozó- Méretek kapocs db Cikksz. EB DG x 2 x 3 mm 25 mm 2 -ig db 3.80 EB 4-pólusú, egyfázisú Földelősín pl. 4 db, 2-modul széles, -es típusú levezető földelésoldali csatlakoztatására multifunkciós csatlakozó kapcsokkal Csatlakozó- Méretek kapocs db Cikksz. EB x 48 x 3 mm 25 mm 2 -ig DEHNbloc Maxi S db Koordinált villámáram-levezető beépített előtét-biztosítással kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére gyűjtősínen való alkalmazáshoz közvetlen villámcsapás esetén is. A villámvédelmi zónakoncepció értelmében a 0 A zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint kombinált kapcsolás, mely szikraközből és a levezető előtét-biztosításából áll közvetlenül szerelhető PEN- / N-sínekre alacsony védelmi szint U P 2,5 kv (80 cm csatlakozóvezeték) kiegészítő vezetékszakasz nélkül közvetlenül koordinált a DEHNguard védelmi készülékekkel rövidzárlati szilárdság: 00 ka eff (220 ka peak ) magas zárlati utánfolyóáram-megszakító képesség/-korlátozás a RADAX-Flow-technológiának köszönhetően magas villámáram-levezető képesség optikai kábeles interfésszel a levezető-felügyelethez DBM 255 S Tartozékok DEHNbloc Maxi S-hez db 8.50 DEHNsignal E 3 optikai kábeles vevőmodul 3 db DEHNbloc Maxi S és 5-vezetős rendszerekben adott esetben db DEHNgap Maxi S koordinált villámáram-levezető gyűjtött zavarjelzéséhez DSI E db 3.00 LWL DSI 8M 8 méter műanyag optikai kábel, kifejezetten DEHNbloc Maxi S-sel való alkalmazáshoz Átmérő Hossz db Cikksz. LWL DSI 8M 2,2 mm 8 m db 6.90 LWL ST DSI Dugasz műanyag optikai kábelhez Átmérő db Cikksz. LWL ST DSI 2,2 mm

14 Villámáram-levezetők -es típus N-PE-villámáram-levezetők DEHNbloc db db Villámáram-levezető kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére akár közvetlen villámcsapás esetén is. A villámvédelmi zónakoncepció értelmében a 0 A zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint zárt, kifúvásmentes kúszószikraköz villamos fogyasztásmérő óra előtt alkalmazható az áramszolgáltatói előírásoknak megfelelően DEHNbloc H - és 3-pólusú villámáram-levezető kúszó szikraköz RADAX-Flow-technológiával szelektív a 35 A-es gl/gg biztosítókkal 50 ka eff áramértékig villámáram-levezető képesség: -pólusban 50 ka (0/350) Legnagyobb tartós feszültség, AC db Cikksz. DB 255 H 255 V DB H 255 V db DEHNbloc NH H -pólusú villámáram-levezető NH olvadóbiztosító foglalatokban való alkalmazáshoz 00 méretben tipikusan ipari energiaelosztókban. kúszó szikraköz RADAX-Flow-technológiával szelektív a 35 A-es gl/gg biztosítókkal 50 ka eff áramértékig levezető-képesség: 25 ka (0/350) Legnagyobb tartós feszültség, AC db Cikksz. DB NH H 255 V DEHNgap db db N-PE villámáram-levezető kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére akár közvetlen villámcsapás esetén is. A villámvédelmi zónakoncepció értelmében a 0 A zónaátmeneteken alkalmazható. -es típusú levezető az MSZ EN szerint levezető-képesség: 00 ka (0/350) összegáram-levezető, kifejezetten a TT-rendszerban használatos 3+ - és + -kapcsolásban az E DIN VDE szerint az N nullavezető és a PE védővezető között kúszószikraköz-technológia DEHNgap M 255 (FM) alacsony védelmi szint,5 kv vezetékszakasz nélkül közvetlenül koordinált a DEHNgap C S típusú N-PE túlfeszültség-védelmi készülékkel Legnagyobb tartós feszültség, AC db Cikksz. DGP M V 96 0 DGP M 255 FM 255 V Tartozék DEHNgap M 255-höz (FM) db DGP M 00 ka-es N-PE szikraközös védelmi modul 00 ka-es N-PE szikraközös védelmi modul, a moduláris DEHNgap M termékcsalád minden tagjához illeszkedik DGP M MOD db DEHNbloc 440 -pólusú villámáram-levezető villámáram-levezető képesség: 50 ka-ig (0/350) levezető méretezési feszültség: max. 440 V AC-ig Legnagyobb tartós feszültség, AC db Cikksz. DB V db DEHNgap Maxi 255 S nagyteljesítményű kúszószikraköz beépített állapotfelügyelettel közvetlen szerelés lehetősége N-sínre védelmi szint U P < 2,5 kv (80 cm csatlakozóvezetéket tartalmaz) Legnagyobb tartós feszültség, AC db Cikksz. DGPM 255 S 255 V db DEHNgap BN 255 -pólusú N-PE villámáram-levezető Legnagyobb tartós feszültség, AC db Cikksz. DGP BN V db DEHNgap B NH00 az NH olvadóbiztosító foglalatokban való alkalmazáshoz, 00 méretben tipikusan ipari alkalmazásokhoz Legnagyobb tartós feszültség, AC db Cikksz. DGP B NH00 N V db db DEHNgap Maxi 440 (FM) 400/690 V-os TT- és TN-S-rendszerekhez alacsony védelmi szint 2,5 kv villám-lökőáram: 00 ka (0/350)...FM-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez Legnagyobb tartós feszültség, AC db Cikksz. DGPM V DGPM 440 FM 440 V

15 Túlfeszültség-levezetők 2-es típus Túlfeszültség-levezetők 2-es típus DEHNguard modular beépített előtét-biztosítással db db Többpólusú, moduláris túlfeszültség-levezető beépített előtét-biztosítással funkcionális levezető-kialakításban. Kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. 2-es típusú levezető az MSZ EN szerint védelmi modulba épített előtét-biztosítás azonnal csatlakoztatható komplett egység, mely alapelemből és dugaszolt védelmi modulokból áll energetikailag koordinált a Red/Line termékcsaládon belül nagy levezető-képesség a készülékek magas fokú biztonsága a Thermo-Dynamik- Control levezető-felügyeletnek köszönhetően a védelmi modulok egyszerűen, szerszám nélkül cserélhetők a modulok reteszelője és reteszelésoldója segítségével DEHNguard M TNC CI... (FM) Moduláris túlfeszültség-levezető beépített előtét-biztosítással TN-C-rendszerekhez DG M TNC CI 275 DG M TNC CI 275 FM Legnagyobb tartós feszültség, AC U C 275 V 275 V Névl. levezetési áramlökés (8/20) I n 2,5 ka 2,5 ka Max. levezetési áramlökés (8/20) I max 25 ka 25 ka DG M TNC CI új DG M TNC CI 275 FM új db db DEHNguard M TNS CI... (FM) Moduláris túlfeszültség-levezető beépített előtét-biztosítással TN-S-rendszerekhez DG M TNS CI 275 DG M TNS CI 275 FM Legnagyobb tartós feszültség, AC U C 275 V 275 V Névl. levezetési áramlökés (8/20) I n 2,5 ka 2,5 ka Max. levezetési áramlökés (8/20) I max 25 ka 25 ka DG M TNS CI új DG M TNS CI 275 FM új db db DEHNguard M TT CI... (FM) Moduláris túlfeszültség-levezető beépített előtét-biztosítással TT- és TN-S-rendszerekhez ("3+" kapcsolás) DG M TT CI 275 DG M TT CI 275 FM Max. tartós feszültség, AC [L-N/N-PE] U C 275 V / 255 V 275 V / 255 V Névl. levez. áram (8/20) [L-N/N-PE] I n 2,5 ka / 20 ka 2, 5 ka / 20 ka Max. levez. áram (8/20) [L-N/N-PE] I max 25 ka / 40 ka 25 ka / 40 ka DG M TT CI új DG M TT CI 275 FM új db db DEHNguard M TN CI... (FM) Moduláris túlfeszültség-levezető beépített előtét-biztosítással egyfázisú, 230 V-os TN-rendszerekhez DG M TN CI 275 DG M TN CI 275 FM Legnagyobb tartós feszültség, AC U C 275 V 275 V Névl. levezetési áramlökés (8/20) I n 2,5 ka 2,5 ka Max. levezetési áramlökés (8/20) I max 25 ka 25 ka DG M TN CI új DG M TN CI 275 FM új db db 79.0 DEHNguard M TT 2P CI... (FM) Moduláris túlfeszültség-levezető beépített előtét-biztosítással egyfázisú, 230 V-os TT- / TN-rendszerekhez ("+" kapcsolás) DG M TT 2P CI 275 DG M TT 2P CI 275 FM Max. tartós fesz., AC [L-N/N-PE] U C 275 V / 255 V 275 V / 255 V Névl. lev. áram (8/20) [L-N/N-PE] I n 2,5 ka / 20 ka 2,5 ka / 20 ka Max. lev. áram (8/20) [L-N/N-PE] I max 25 ka / 40 ka 25 ka / 40 ka DG M TT 2P CI új DG M TT 2P CI 275 FM új db db 4.00 DEHNguard S CI... (FM) -pólusú, moduláris túlfeszültség-levezető, alapelemből és dugaszolt védelmi modulból áll; beépített előtét-biztosítással; kiegészítőleg potenciálfüggetlen távjelző érintkezővel DG S CI 275 DG S CI 275 FM Legnagyobb tartós feszültség, AC U C 275 V 275 V Névl. levezetési áramlökés (8/20) I n 2,5 ka 2,5 ka Max. levezetési áramlökés (8/20) I max 25 ka 25 ka DG S CI új DG S CI 275 FM új DEHNguard modular Többpólusú, dbmoduláris túlfeszültség-levezető funkcionális db levezető-kialakításban. Kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. 2-es típusú levezető az MSZ EN szerint azonnal csatlakoztatható komplett egység, mely alapelemből és dugaszolt védelmi modulokból áll energetikailag koordinált a Red/Line termékcsaládon belül nagy levezető-képesség a nagyteljesítményű cinkoxid varisztoroknak / szikraközöknek köszönhetően a készülékek magas fokú biztonsága a Thermo-Dynamik- Control levezető-felügyeletnek köszönhetően a védelmi modulok egyszerűen, szerszám nélkül cserélhetők a modulok reteszelője és reteszelésoldója segítségével rázással és ütéssel szemben bevizsgáltan ellenálló az EN szerint DEHNguard M TNC... komplett, 3-pólusú kapcsolás 230/400 V / 50 Hz névleges feszültségű TN-C-rendszerekhez DG M TNC Max. tartós feszültség, AC U C 50 V 275 V 385 V 440 V Névl. levezetési áramlökés (8/20) I n 5 ka 20 ka 20 ka 20 ka DG M TNC új DG M TNC DG M TNC új DG M TNC db db db db DEHNguard M TNC... FM komplett, 3-pólusú kapcsolás 30/400 V / 50 Hz névleges feszültségű TN-C-rendszerekhez; potenciálfüggetlen távjelzővel DG M TNC FM 275 FM 385 FM 440 FM Max. tartós feszültség, AC U C 50 V 275 V 385 V 440 V Névl. levezetési áramlökés (8/20) I n 5 ka 20 ka 20 ka 20 ka DG M TNC 50 FM új DG M TNC 275 FM DG M TNC 385 FM új DG M TNC 440 FM

16 Túlfeszültség-levezetők 2-es típus Túlfeszültség-levezetők 2-es típus db db db DEHNguard M TNS... komplett, 4-pólusú kapcsolás 230/400 V / 50 Hz névleges feszültségű TN-S-rendszerekhez DG M TNS Legnagyobb tartós feszültség, AC U C 50 V 275 V 385 V Névl. levezetési áramlökés (8/20) I n 5 ka 20 ka 20 ka DG M TNS új DG M TNS DG M TNS új db db DEHNguard db M TNS... FM komplett, 4-pólusú kapcsolás 230/400 V / 50 Hz névleges feszültségű TN-S-rendszerekhez; potenciálfüggetlen távjelző érintkezővel DG M TNS FM 275 FM 385 FM Legnagyobb tartós feszültség, AC U C 50 V 275 V 385 V Névl. levezetési áramlökés (8/20) I n 5 ka 20 ka 20 ka DG M TNS 50 FM új DG M TNS 275 FM DG M TNS 385 FM új db db DEHNguard M TN... FM komplett kapcsolás egyfázisú, 230/400 V / 50 Hz névleges feszültségű TN-rendszerekhez; potenciálfüggetlen távjelző érintkezővel DG M TN 50 FM DG M TN 275 FM Legnagyobb tartós feszültség, AC U C 50 V 275 V Névl. levezetési áramlökés (8/20) I n 5 ka 20 ka DG M TN 50 FM új DG M TN 275 FM db db db DEHNguard M TT 2P... komplett kapcsolás egyfázisú, 230/400 V / 50 Hz névleges feszültségű TT- és TN-rendszerekhez ( + kapcsolás) DG M TT 2P Max. tartós feszültség, AC [L-N] U C 275 V 320 V 385 V Max. tartós feszültség, AC [N-PE] U C 255 V 255 V 255 V Névl. levezetési áramlökés (8/20) I n 20 ka 20 ka 20 ka DG M TT 2P DG M TT 2P új DG M TT 2P új db db db DEHNguard M TT... komplett, 4-pólusú kapcsolás 230/400 V / 50 Hz névleges feszültségű TT- és TN-S-rendszerekhez ( 3+ kapcsolás) DG M TT Max. tartós feszültség, AC [L-N] U C 275 V 320 V 385 V Max. tartós feszültség, AC [N-PE] U C 255 V 255 V 255 V Névl. levezetési áramlökés (8/20) I n 20 ka 20 ka 20 ka DG M TT DG M TT új DG M TT új db db db DEHNguard M TT... FM komplett, 4-pólusú kapcsolás 230/400 V / 50 Hz névleges feszültségű TT- és TN-S-rendszerekhez ( 3+ kapcsolás); potenciálfüggetlen távjelző érintkezővel DG M TT FM 320 FM 385 FM Max. tartós feszültség, AC [L-N] U C 275 V 320 V 385 V Max. tartós feszültség, AC [N-PE] U C 255 V 255 V 255 V Névl. levezetési áramlökés (8/20) I n 20 ka 20 ka 20 ka DG M TT 275 FM DG M TT 320 FM új DG M TT 385 FM új db db DEHNguard M TN... komplett kapcsolás egyfázisú, 230/400 V / 50 Hz névleges feszültségű TN-rendszerekhez db db db DEHNguard M TT 2P... FM komplett kapcsolás egyfázisú, 230/400 V / 50 Hz névleges feszültségű TT- és TN-rendszerekhez ( + kapcsolás); potenciálfüggetlen távjelző érintkezővel DG M TT 2P FM 320 FM 385 FM Max. tartós feszültség, AC [L-N] U C 275 V 320 V 385 V Max. tartós feszültség, AC [N-PE] U C 255 V 255 V 255 V Névl. levezetési áramlökés (8/20) I n 20 ka 20 ka 20 ka DG M TT 2P 275 FM DG M TT 2P 320 FM új DG M TT 2P 385 FM új db db DEHNguard M WE... (FM) komplett, 3-pólusú kapcsolás 400/690 V / 50 Hz névleges feszültségű TN-C-rendszerekhez szélerőművekben; az FM kivitelben potenciálfüggetlen távjelző érintkezővel rövid idejű feszültség-ingadozások figyelembe vétele a varisztor megnövelt átütési szilárdsága által...fm-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DG M WE 600 DG M WE 600 FM Legnagyobb tartós feszültség, AC U C 600 V 600 V Varisztor méretezési feszültség U mov 750 V 750 V Névl. levezetési áramlökés (8/20) I n 5 ka 5 ka DG M WE DG M WE 600 FM DG M TN 50 DG M TN 275 Legnagyobb tartós feszültség, AC U C 50 V 275 V Névl. levezetési áramlökés (8/20) I n 5 ka 20 ka DG M TN új DG M TN

17 Túlfeszültség-levezetők 2-es típus Túlfeszültség-levezetők 2-es típus DEHNguard S / DEHNguard S FM pólusú db db moduláris db db túlfeszültség-levezető funkcionális db db db levezető-kialakításban db Kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. 2-es típusú levezető az MSZ EN szerint univerzálisan használható túlfeszültség-levezető, alapelemből és dugaszolt védelmi modulból áll magas levezető-képesség a nagyteljesítményű cinkoxid varisztornak köszönhetően a készülékek magas fokú biztonsága a Thermo-Dynamik- Control levezető-felügyeletnek köszönhetően energetikailag koordinált a Red/Line termékcsaládon belül működés-/hibajelzés a kémlelőablakban lévő hibajelzés segítségével keskeny kialakítás (modulfelépítés) a DIN szerint multifunkciós csatlakozás vezetékek és fésűs sínek számára a védelmi modulok egyszerűen, szerszám nélkül cserélhetők a modulok reteszelője és reteszelésoldója segítségével...fm-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DEHNguard S... 2-részes, alapelemből és dugaszolt védelmi modulból áll DG S Max. tartós fesz. AC U C 48 V 75 V 50 V 275 V 320 V 385 V 440 V 600 V Max. tartós fesz. DC U C 60 V 00 V 200 V 350 V 420 V 500 V 585 V 600 V Névl. levez. áram (8/20) I n 0 ka 0 ka 5 ka 20 ka 20 ka 20 ka 20 ka 5 ka DG S DG S DG S DG S DG S DG S DG S DG S db db db db db db db db DEHNguard S... FM 2-részes, alapelemből és dugaszolt védelmi modulból áll; potenciálfüggetlen távjelző érintkezővel DG S... FM Max tartós fesz. AC U C 48 V 75 V 50 V 275 V 320 V 385 V 440 V 600 V Max tartós fesz. DC U C 60 V 00 V 200 V 350 V 420 V 500 V 585 V 600 V Névl. levez. áram (8/20) I n 0 ka 0 ka 5 ka 20 ka 20 ka 20 ka 20 ka 5 ka DG S 48 FM DG S 75 FM DG S 50 FM DG S 275 FM DG S 320 FM DG S 385 FM DG S 440 FM DG S 600 FM DEHNgap C S db db N-PE túlfeszültség-levezető funkcionális levezető-kialakításban. Kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. 2-es típusú levezető az MSZ EN szerint kifejezetten TT-rendszerekben, 3+ - és + - kapcsolásban alkalmazható az E DIN VDE szerint az N nullavezető és a PE védővezető között magas levezető-képesség 2-részes, alapelemből és dugaszolt szikraközös védelmi modulból áll energetikailag koordinált a Red/Line termékcsaládon belül a védelmi modulok egyszerűen, szerszám nélkül cserélhetők a modulok reteszelője és reteszelésoldója segítségével működés-/hibajelzés a kémlelőablakban lévő hibajelzéssel...fm-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DEHNgap C S (FM) N-PE túlfeszültség-levezető; FM-változatban potenciálfüggetlen távjelző érintkezővel DGP C S DGP C S FM Névl. levezetési áramlökés (8/20) I n 20 ka 20 ka Villám-lökőáram (0/350) I imp 2 ka 2 ka DGP C S DGP C S FM Védelmi modul DEHNguard M-hez,... S-hez és DEHNgap C S-hez db db A dugaszolható db védelmi modul cseréje a hálózati feszültség db db db db lekapcsolása db és az elosztó takarólapjának eltávolítása nélkül történhet. Varisztoros védelmi modul Varisztoros védelmi modul DEHNguard M...-hez és DEHNguard S...-hez DG MOD Max tartós fesz. AC U C 48 V 75 V 50 V 275 V 320 V 385 V 440 V 600 V Max tartós fesz. DC U C 60 V 00 V 200 V 350 V 420 V 500 V 585 V 600 V Névl. levez. áram (8/20) I n 0 ka 0 ka 5 ka 20 ka 20 ka 20 ka 20 ka 5 ka DG MOD DG MOD DG MOD DG MOD DG MOD DG MOD DG MOD DG MOD db db db DEHNguard S WE 600 (FM) 2-részes, alapelemből és dugaszolt védelmi modulból áll; FM kivitelben potenciálfüggetlen távjelző érintkezővel; varisztor méretezési feszültség: U mov = 750 V AC DG S WE 600 DG S WE 600 FM Legnagyobb tartós feszültség, AC U C 600 V 600 V Varisztor méretezési feszültség AC U mov 750 V 750 V Névl. levezetési áramlökés (8/20) I n 5 ka 5 ka DG S WE DG S WE 600 FM Varisztor védelmi modul DEHNguard M (S) WE-hez Varisztoros védelmi modul DEHNguard M WE...-hez és DEHNguard S WE...-hez, névleges feszültség: U mov = 750 V AC DG MOD 750 Legnagyobb tartós feszültség, AC U C 600 V Varisztor méretezési feszültség U mov 750 V Névl. levezetési áramlökés (8/20) I n 5 ka DG MOD

18 Túlfeszültség-levezetők 2-es típus Túlfeszültség-levezetők 2-es típus db 59.0 N-PE szikraközös védelmi modul DEHNguard M TT...-hez N-PE szikraközös védelmi modul 2- és 4-pólusú DEHN guard DG M TT...-hez Névleges levezetési áramlökés (8/20) I n Max. levezetési áramlökés (8/20) I max db 59.0 N-PE szikraközös védelmi modul DEHNgap C S-hez N-PE szikraközös védelmi modul -pólusú DEHNgap DGP C S... N-PE túlfeszültség-levezetőkhöz DGP C MOD Névleges levezetési áramlökés (8/20) I n 20 ka Max. levezetési áramlökés (8/20) I max 40 ka DGP C MOD db db Varisztoros db védelmi modul DEHNguard M YPV SCI-hez Védelmi modul DEHNguard M YPV SCI...-hez varisztor és olvadóbiztosítós rövidre záró berendezés párhuzamos kapcsolásával DG MOD PV... SCI 300 SCI 500 SCI 600 Legnagyobb tartós feszültség, DC U C 300 V 500 V 600 V Névl. levezetési áramlökés (8/20) I n 2,5 ka 2,5 ka 2,5 ka Max. levezetési áramlökés (8/20) I max 25 ka 25 ka 25 ka Teljes levezetési áramlökés (8/20) I total 40 ka 40 ka 40 ka DG MOD PV SCI új DG MOD PV SCI új DG MOD PV SCI új db db db DG MOD NPE 20 ka 40 ka DG MOD NPE Varisztoros-szikraközös védelmi modul DEHNguard S... VA-hoz DG MOD... VA: védelmi modul DEHNguard S... VA-hoz varisztor-szikraköz soros kapcsolással DEHNguard... H LI db Többpólusú túlfeszültség-levezető Pro-Active-Thermo- Control állapot-felügyelettel. Kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. 2-es típusú levezető az MSZ EN szerint azonnal csatlakoztatható komplett egység az elterjedt hálózati formákhoz, alapelemből és dugaszolt védelmi modulokból áll egyértelmű állapotjelzés 3-fokozatú szemrevételezéses élettartam-jelzéssel <ZÖLD-SÁRGA-PIROS> és hozzá kapcsolódó távjelzéssel Pro-Active-Thermo-Control levezető-felügyelet a védelmi modul cseréjének meghibásodás előtti <SÁRGA> jelzése a levezetőt veszélyeztető túlterhelés esetén energetikailag koordinált a Red/Line termékcsaládon belül DEHNguard TNC H LI komplett, 3-pólusú kapcsolás Pro-Active-Thermo-Control levezető-felügyelettel 230/400 V / 50 Hz névleges feszültségű TN-C-rendszerhez Legnagyobb tartós feszültség, AC U C Névleges levezetési áramlökés (8/20) I n Max. levezetési áramlökés (8/20) I max DG TNC H LI 275 V 20 ka 65 ka DG TNC H LI db DEHNguard TNS H LI komplett, 4-pólusú kapcsolás Pro-Active-Thermo-Control levezető-felügyelettel 230/400 V / 50 Hz névleges feszültségű TN-S-rendszerhez DG TNS H LI Legnagyobb tartós feszültség, AC U C 275 V Névl. levezetési áramlökés (8/20) I n 20 ka Max. levezetési áramlökés (8/20) I max 65 ka DG TNS H LI DG MOD VA 275 VA 385 VA Legnagyobb tartós feszültség, AC U C 75 V 275 V 385 V Legnagyobb tartós feszültség, DC U C 00 V 350 V 500 V Névl. levezetési áramlökés (8/20) I n 0 ka 0 ka 0 ka Max. levezetési áramlökés (8/20) I max 20 ka 20 ka 20 ka DG MOD 75 VA új DG MOD 275 VA új DG MOD 385 VA új db Varisztoros védelmi modul DEHNguard M CI-hez Védelmi modul DEHNguard M... CI 275-höz varisztor és beépített előtét-biztosítás soros kapcsolásával DG MOD CI 275 Legnagyobb tartós feszültség, AC U C 275 V Névl. levezetési áramlökés (8/20) I n 2,5 ka Max. levezetési áramlökés (8/20) I max 25 ka DG MOD CI új db db DEHNguard TT H LI komplett, 4-pólusú kapcsolás Pro-Active-Thermo-Control levezető-felügyelettel 230/400 V / 50 Hz névleges feszültségű TT- és TN-S-rendszerhez ( 3+ kapcsolás) DG TT H LI DG TT H LI385 Max. tartós feszültség, AC [L-N] 275 V 385 V Max. tartós feszültség, AC [N-PE] 255 V 255 V Névl. levezetési áramlökés (8/20) I n 20 ka 20 ka DG TT H LI DG TT H LI db db DEHNguard T H LI 2-részes, alapelemből és dugaszolt védelmi modulokból áll, Pro-Active-Thermo-Control levezető-felügyelettel DG T H 275 LI DG T H 385 LI Legnagyobb tartós feszültség, AC U C 275 V 385 V Névl. levezetési áramlökés (8/20) I n 20 ka 20 ka Max. levezetési áramlökés (8/20) I max 65 ka 65 ka DG T H 275 LI DG T H 385 LI

19 Túlfeszültség-levezetők 2-es típus Tartozék DEHNguard... H LI-hez db db Varisztoros védelmi modul Pro-Active-Thermo-Control funkcióval T H 275 LI T H 385 LI db Túlfeszültség-levezetők 2-es típus db db Varisztoros db védelmi modul Varisztoros védelmi modul DEHNguard M...-hez és DEHNguard S...-hez DG MOD DG MOD DG MOD N-PE szikraközös védelmi modul T C H DEHNguard M YPV SCI... (FM) db db Többpólusú dbmoduláris túlfeszültség-levezető 3-fokozatú egyenáramú kapcsoló-berendezéssel fotovillamos rendszerekhez 200 V-ig. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. 2-es típusú levezető az MSZ EN szerint csatlakoztatásra kész moduláris komplett egység fotovillamos berendezésekhez, alapelemből és dugaszolt védelmi modulokból áll kombinált leválasztó- és rövidre záró berendezéssel a védelmi modulon belüli biztonságos villamos leválasztás megakadályozza a DC kapcsolási ívekből ádódó tűzkárokat a bevált, hibatűrő Y-kapcsolás megakadályozza a túlfeszültség-védelem károsodását a generátorköri szigetelési hibáknál a védelmi modulok cseréje biztonságos, ívmentes a beépített egyenáramú olvadóbiztosító segítségével különféle kivitelek 600 V, 000 V és 200 V maximális fotovillamos feszültségig DEHNguard M YPV SCI... Többpólusú moduláris túlfeszültség-levezető 3-fokozatú egyenáramú kapcsoló-berendezéssel fotovillamos rendszerekhez. DG M YPV SCI Max. fotovillamos feszültség U CPV 600 V 000 V 200 V Névl. lev. áram (8/20) [(DC+/DC-)-> PE] I n 2,5 ka 2,5 ka 2,5 ka DG M YPV SCI új DG M YPV SCI új DG M YPV SCI új db db db DEHNguard M YPV SCI... FM Többpólusú moduláris túlfeszültség-levezető 3-fokozatú egyenáramú kapcsoló-berendezéssel fotovillamos rendszerekhez távjelző érintkezővel felügyeleti rendszer számára (potenciálfüggetlen váltóérintkező). DG M YPV SCI FM 000 FM 200 FM Max. fotovillamos feszültség U CPV 600 V 000 V 200 V Névl. lev. áram (8/20) [(DC+/DC-)-> PE] I n 2,5 ka 2,5 ka 2,5 ka DG M YPV SCI 600 FM új DG M YPV SCI 000 FM új DG M YPV SCI 200 FM új DEHNguard PV... SCP (FM) db db pólusú túlfeszültség-levezető, db beépített rövidre záró berendezéssel fotovillamos berendezések DC-áramköreiben való alkalmazáshoz. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. 2-es típusú levezető az MSZ EN szerint az IEC szerinti fotovillamos rendszerekben magas levezető-képesség a nagyteljesítményű cinkoxid varisztornak köszönhetően nincs tűzveszély túlterhelés esetén a kombinált leválasztó- és rövidre záró berendezés miatt rövidre záró berendezés tartós áram-terhelhetősége 80 A DC túlterhelésjelzés a kémlelőablakban megjelenő piros jelzés és távjelzés segítségével...fm-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DEHNguard PV... SCP -pólusú túlfeszültség-levezető kombinált leválasztó- és rövidre záró berendezéssel fotovillamos rendszerek generátorköreiben való alkalmazáshoz DG PV SCP 700 SCP 200 SCP Max. tartós feszültség, DC U C 500 V 700 V 200 V Névl. levezetési áramlökés (8/20) I n 20 ka 5 ka 5 ka U P védelmi szint I n -nél 2 kv 2,5 kv 4,2 kv Visszáram-szilárdság I pmax 50 ka / 5 ms 50 ka / 5 ms 50 ka / 5 ms Tartós zárlati szilárdság I K 80 A DC 80 A DC 80 A DC DG PV 500 SCP DG PV 700 SCP DG PV 200 SCP db db db DEHNguard PV... SCP FM -pólusú túlfeszültség-levezető kombinált leválasztó- és rövidre záró berendezéssel fotovillamos rendszerek generátorköreiben való alkalmazáshoz; potenciálfüggetlen távjelző érintkezővel DG PV SCP FM 700 SCP FM 200 SCP FM Max. tartós feszültség, DC U C 500 V 700 V 200 V Névl. levezetési áramlökés (8/20) I n 20 ka 5 ka 5 ka U P védelmi szint I n -nél 2 kv 2,5 kv 4,2 kv Visszáram-szilárdság I pmax 50 ka / 5 ms 50 ka / 5 ms 50 ka / 5 ms Tartós zárlati szilárdság I K 80 A DC 80 A DC 80 A DC DG PV 500 SCP FM DG PV 700 SCP FM DG PV 200 SCP FM Tartozék DEHNguard M YPV SCI... (FM)-hez db db db Varisztoros modul DEHNguard M YPV SCI-hez Védelmi modul DEHNguard M YPV SCI...-hez varisztor és olvadóbiztosítós rövidre záró berendezés párhuzamos kapcsolásával DG MOD PV SCI új DG MOD PV SCI új DG MOD PV SCI új 5

20 Túlfeszültség-levezetők 2-es típus Túlfeszültség-levezetők 2-es típus DEHNguard 000 (FM) db db pólusú, kisméretű túlfeszültség-levezető. Kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. Német használati minta. 2-es típusú levezető az MSZ EN szerint magas levezető-képesség a nagyteljesítményű cinkoxid varisztornak köszönhetően gyors megszólalás magas biztonságú felügyelet a Thermo-Dynamik-Control leválasztóegységnek köszönhetően hibajelzés a kémlelőablakban megjelenő piros jelzés által...fm-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DEHNguard 000 (FM) -pólusú, kisméretű túlfeszültség-levezető U C = 000 V AC átütési szilárdsággal; FM-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DG 000 DG 000 FM Legnagyobb tartós feszültség, AC U C 000 V 000 V Legnagyobb tartós feszültség, DC U C 000 V 000 V Névl. levezetési áramlökés (8/20) I n 5 ka 5 ka DG DG 000 FM Tartozék DEHNguard 000 (FM)-hez db.50 EB DG 3-pólusú, egyfázisú Földelőkengyel pl. 3 db DEHN guard 000 (FM)-levezető földelés-oldali áthidalásához Csatlakozó- Méretek kapocs db Cikksz. EB DG x 2 x 3 mm 25 mm 2 -ig db 3.80 EB 4-pólusú, egyfázisú Földelőkengyel pl. 4 db DEHN guard 000 (FM)-levezető földelés-oldali áthidalásához Csatlakozó- Méretek kapocs db Cikksz. EB x 48 x 3 mm 25 mm 2 -ig DEHNguard S... VA (FM) db db pólusú túlfeszültség-levezető. 0.7 db 8.00 Kisfeszültségű fogyasztói rendszerek túlfeszültségek elleni védelmére. A villámvédelmi zónakoncepció értelmében a 0 B és magasabb zónaátmeneteken alkalmazható. 2-es típusú levezető az MSZ EN szerint széleskörűen alkalmazható túlfeszültség-levezető, alapelemből és dugaszolt védelmi modulból áll nagyteljesítményű cinkoxid varisztor, Thermo-Dynamik- Control felügyeleti rendszer és sorba kapcsolt szikraköz energetikailag koordinált a Red/Line termékcsaládon belül keskeny felépítés (modulfelépítés) a DIN szerint, multi funkciós csatlakozás vezetők és fésűs sínek számára a védelmi modulok egyszerűen, szerszám nélkül cserélhetők a modulreteszelő rendszernek és a reteszelésoldó gombnak köszönhetően...fm-változatban 3-pólusú váltóérintkezővel a hibatávjelzéshez DEHNguard S VA Moduláris, -pólusú túlfeszültség-levezető varisztor-szikraköz soros kapcsolással a dugaszolható védelmi modulban DG S VA 275 VA 385 VA Legnagyobb tartós feszültség, AC U C 75 V 275 V 385 V Legnagyobb tartós feszültség, DC U C 00 V 350 V 500 V Névl. levezetési áramlökés (8/20) I n 0 ka 0 ka 0 ka DG S 75 VA új DG S 275 VA új DG S 385 VA új db db db DEHNguard S VA FM Moduláris, -pólusú túlfeszültség-levezető varisztor-szikraköz soros kapcsolással a dugaszolható védelmi modulban; potenciálfüggetlen távjelző érintkezővel DG S VA FM 275 VA FM 385 VA FM Legnagyobb tartós feszültség, AC U C 75 V 275 V 385 V Legnagyobb tartós feszültség, DC U C 00 V 350 V 500 V Névl. levezetési áramlökés (8/20) I n 0 ka 0 ka 0 ka DG S 75 VA FM új DG S 275 VA FM új DG S 385 VA FM új Tartozék DEHNguard S... VA (FM)-hez db db db Varisztor-szikraköz védelmi modul DEHNguard S... VA-hoz DG MOD... VA: védelmi modul DEHNguard S... VA-hoz varisztor-szikraköz soros kapcsolással DG MOD 75 VA új DG MOD 275 VA új DG MOD 385 VA új 6
