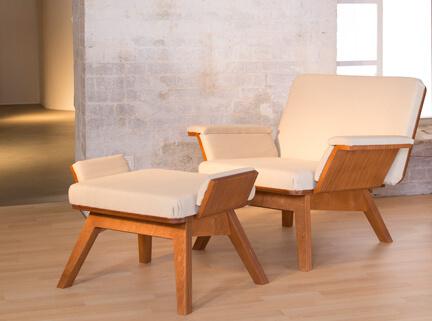

1 Fotel lábtartóval Munka nélkül nincs jutalom. Fotel lábtartóval Ebben a saját készítésű lounge fotelban esik legjobban a pihenés. Tehát először lássunk munkához! 1 Bevezetés E szép bútor elkészítése barkácsolásban jártasabbaknak ajánlott. 3 4 nap ráfordítást igényel. Kb. 500 euró költséggel kell számolni, plusz a felületkezelés költségével. A következő szerelési leírásban 21, 40 és 9 vastag nyírfa lemezt vettünk alapul. A szükséges lemezek építőipari szaküzletben vagy asztalosműhelyben méretre vágathatók. Más fajtájú vagy vastagságú anyag használatakor az anyaglistát megfelelően korrigálni kell. A fotel és a lábtartó ülőrésze sok különálló, egymással összeragasztott formarészből áll. A formarészek előállításához felsőmaró szükséges. A részletes anyaglistát és a tervrajzot a Letöltések a projekthez link alatt találja. Szükséges elektromos kéziszerszámok: > Szúrófűrész > Akkus univerzális vágók > Multicsiszolók > Akkus fúrócsavarozók > Akkus csavarozó > Asztali fúrógépek > Kézi körfűrész > Akkus tűzőgép > Felsőmaró > Festékszóró rendszer Segédeszközök: > Tűzőgép kb. 7 hosszú kapcsokkal (a párnázathoz) > Univerzális vágó a szövet méretre vágásához > Tiplirajzszög, tiplijelölő > Csiszolópapír, es szemcsemérettel > Fafúrókészlet

2 > Univerzális spirálfúró, Ø 4 > Ragasztószalag > Ceruza, colstok, hegyező, radír, körző > Munkafelület > 2 fahasáb, méret kb. 500 x 58 x 38 > Bakok (amennyiben rendelkezésre állnak) > Takarófólia vagy régi újságok > Fadarabok nehezéknek > 4 csavarszorító a ragasztáshoz, legalább 850 -es befogási szélességgel, és további kisebb szorítók > Szövetdarabok és ecset > Jelölő szögellő > Széles feszítővas > Ragasztóspray > Indigópapír > Piros és kék filctoll > Saját védelme érdekében: szájvédő álarc, védőszemüveg, kesztyű, hallásvédő felszerelés Részletes anyagjegyzék: Db Megnevezés HosszúságSzélesség Vastagság Anyag 1 Marósablon, piros MDF 1 Marósablon, kék MDF 2 Láblemez, fotel ,0 Nyír 2 Toklemez, fotel ,0 Nyír 1 Alaplemez, láb, fotel Nyír 1 Szegély, alaplemez, fotel Nyír 2 Ülőfelület, fotel Nyír 2 Vágólemez, ülőrészformarészek, fotel Nyír 1 Háttámla, fotel Nyír 1 Lemez, párnázat, fotel Nyír 1 Lemez, párnázat, fotel Nyír

3 2 Lemez, párnázat, fotel Nyír 2 Lemez, párnázat, fotel Nyír 2 Láblemez (elöl/hátul), lábtartó ,0 Nyír 2 Toklemez, lábtartó Nyír 1 Lemez, lábváz, lábtartó Nyír 2 Ülőfelület, lábtartó Nyír 1 Vágólemez, ülőrészformarészek, lábtartó Nyír 1 Lemez, párnázat, lábtartó Nyír 2 Lemez, párnázat, lábtartó Nyír 2 Tiplirudak, fotel, Ø Tiplirudak, lábtartó, Ø Szögelem Tépőzáras szalag Süllyesztett fejű csavarok, 3,5 x 25 Süllyesztett fejű csavarok, 3,5 x 20 Süllyesztett fejű csavarok, 3,5 x 35 Süllyesztett fejű csavarok, 4 x 40 1 Doboz ragasztóspray kb. 0,7 l pác kb. 0,7 l keményviaszolaj Párnázat Poliéter 2 Párnázat Poliéter

4 2 Párnázat Poliéter 4 Párnázat Poliéter 4 Párnázat Poliéter 1 Filc Bútorszövet Poliészter gyapjú, 100 g/m2 pl. Trevira CS 2 Marósablonok elkészítése A marósablon a Bosch POF 1400 ACE és POF 1200 AE, 24 átmérőjű másolóhüvellyel és 12 átmérőjű horonymaróval ellátott felsőmarókhoz igazodik. Amennyiben Ön más tartozékot használ, a marósablont újra ki kell számítani. A marósablonnak a mart résztől való elugrása a következő képlet szerint számítandó: másolóhüvely átmérője horonymaró átmérője = x/2 Töltse le és nyomtassa ki a marósablonrajzokat. Másolja át a kontúrt a furatokkal együtt indigópapírral és ceruzával a megfelelő MDF-lemezekre (970 x 316 x 10 és 970 x 304 x 10 ). Most fűrészelje ki a sablonokat szúrófűrésszel pontosan a vonal mentén. Fúrjon először lyukakat, vagy használjon íves fűrészlapot, hogy a lekerekítéseket jól ki tudja fűrészelni. Fúrja ki ezenkívül a megjelölt furatokat. Ezek részben a marósablon rácsavarozására, részben pedig a tiplifuratok meghasítására vagy megjelölésére szolgálnak. Majd csiszolja a vágóélt alaposan simára. Az áttekinthetőség érdekében jelölje meg színesen a sablonokat: a piros sablon a belső körvonal, a kék sablon pedig a külső körvonal kimarására szolgál. A kész sablonokat használjuk a lábtartóhoz és a fotelhoz is. 3 Formarészek elkészítése az ülőrészhez A fotelhoz és a lábtartóhoz tartozó formarészeket egy lépésben készítjük el. Az alapforma mindkét esetben azonos. Mivel a lábtartónak nincs vízszintes kartámasza, azt egy későbbi lépésben egyszerűen lefűrészeljük. Csavarozza rá először a piros marósablont szorosan az alsó szélével az ülőfelület-formarészek kivágásához tartozó lemezre. Használjon hozzá 3,5 x 20 -es csavarokat. Ügyeljen arra, hogy a csavarfejek teljesen elsüllyedjenek. Adott esetben használjon ehhez süllyesztőt. Aztán másolja át a tiplifuratokat a vágólemezre. 6 -es központfúróval csak hasítsa meg a lyukakat. A pontos függőleges fúrás később asztali fúrógéppel történik.

5 Másolja át a felsőmaróval a körvonalat a munkadarabra. Ne hatoljon a horonymaróval 10 -nél mélyebbre. Marasson tehát több pályán. Automatikusan kimarad kb. 8, mert a horonymaró munkahossza csak 32. Így az ülőfelület-formarészek vágólemezei egészben maradnak. Csavarozza le ismét a sablont, majd tolja 10 cm-rel feljebb. Majd csavarozza rá újra a sablont, hasítsa meg a tiplifuratokat, marassa ki a körvonalat több pályán, aztán csavarozza le ismét a sablont, és tolja 10 cm-rel feljebb. Ezt a folyamatot ismételje meg még hétszer. Ezután a külső körvonalhoz tartozó kék sablon következik. Ezzel azonban az ülőrész-formarészek vágólemezének felső szélén kezdjen szorosan. Minden maratás után tolja 10 cm-rel lefelé. Azonos módon munkálja meg a fotelhoz tartozó ülőfelület-formarészek második vágólemezét is és a lábtartóhoz tartozó ülőfelület-formarészek vágólemezét. Ha minden ki van maratva, helyezze a lemezeket maratással lefelé, és fejezze be a formarészeket a hátoldalon felsőmaróval és színelő maróval. 4 Tiplifuratok fúrása a formarészekbe Ahhoz, hogy a következő munkalépésben össze lehessen kötni a formarészeket tiplirudakkal, most ki kell fúrni még a megfelelő tiplifuratokat. Használja ehhez az asztali fúrógépet, és fúrja át a már megjelölt tiplifuratokat 8 -es központfúróval. Csupán az ülőrészek végén elhelyezkedő két-két formarészt ne fúrja át teljesen a kartámaszok részén, hanem csak fúrja meg. Így kívülről nem látszódnak a tiplirudakkal történő összekötések. Az ülőfelület részén található tiplifuratokat viszont minden formarésznél fúrja át. Így ezek a lyukak később használhatóak lesznek az ülőlemezekkel való összekötéshez is. 5 Formarészek összeragasztása az ülőrészhez Most alakítsa ki a formarészekből a fotel és a lábtartó ülőrészét. Annak érdekében, hogy a részek ragasztás közben ne csússzanak el, kösse össze őket a tiplirudakkal is. Amennyiben nehézkesen lehet átvezetni a tiplirudakat az előre kifúrt tiplifuratokon, akkor húzópengével kissé simítsa le őket. Amíg a ragasztó megszárad, nyomja össze jól a részeket szorítókkal és nehezékekkel. Az összenyomáskor kiszivárgó, fölösleges ragasztót egyszerűen törölje le nedves rongydarabbal. A ragasztó száradási idejével kapcsolatban vegye figyelembe a gyártói információt. Amikor a ragasztó megszáradt, csiszolja le durván a kész ülőrészek egyenetlenségeit. 6 A lábtartó ülőrészéhez tartozó kartámaszok lefűrészelése Mivel a lábtartónál nincs szükség kartámaszra, lefűrészeljük azt. Rajzolja meg szögmérővel és hegyes ceruzával a vágóélt. Aztán fűrészelje le tisztán a kartámaszokat kézi körfűrész és a hozzá tartozó vezetősín segítségével. 7 Az ülőfelületek előkészítése

6 Az ülőrészekre elöl és hátul ülőlemezeket ragasztunk. Ezeknek először létre kell hozni a megfelelő alakját. Ehhez rajzolja fel körzővel a lekerekítéseket a fotel-ülőfelület és a lábtartóülőfelület lemezekre. Használjon íves fűrészlapot, hogy az ívet egyszerűbben le tudja vágni a szúrófűrésszel. A fotel-ülőfelület lemezen, amelyet hátul az ülőrészhez ragasztunk, szükség van még egy kivágásra a támlához. Rajzolja be a kivágás helyét a tervrajz alapján a lemezen. Majd fúrjon át mind a négy sarokban legalább 10 -es átmérővel, hogy a szúrófűrész fűrészlapja bele tudjon hatolni, és 90 fokban el tudjon fordulni. A sarkokat utólag kézzel, feszítővassal munkálja meg. A kivágást kézi körfűrésszel is el lehet végezni. 8 Az ülőfelület összeragasztása az ülőrésszel Az ülőfelületet összeragasztjuk az ülőrésszel, és a biztos tartás érdekében hosszú tiplirudakkal is összekötjük őket. Ehhez másolja át az ülőrészen található tiplifuratok helyét tiplijelölőkkel az ülőfelületre. Amennyiben még nem fúrta ki a lyukakat a tiplirudak számára, akkor először még tiplifuratokat kell fúrnia oldalt az ülőrészbe. Tartsa ehhez az ülőfelületet az ülőrész mellé, és rajzoljon négy furatot körülbelül azonos távolságban egymástól. A fúráshoz használjon fúrósablont. Majd fúrja meg a megfelelő tiplifuratokat asztali fúrógéppel az ülőfelületekbe. A ragasztáshoz használjon ismét nehezékeket és szorítókat. Törölje le a fölösleges ragasztót nedves rongydarabbal. Ne siessen: egymás után ragassza össze a részeket, és ne egyszerre. 9 A fotelhoz tartozó háttámla megfelelő formájúra vágása Most fűrészelje ki a foteltámlát megfelelő alakban. Másolja át hozzá a körvonalat ceruzával a tervrajz szerint a háttámlához tartozó lemezre. Rajzolja meg körzővel a lekerekítéseket, és fűrészeljen a szúrófűrésszel pontosan a vonal mentén. Használjon hozzá íves fűrészlapot. 10 A lábváz lemezeinek megfelelő formájúra vágása A lábtartó és a fotel lábváza is két-két láblemezből és két-két összekötő tokból áll. A láblemezek alapformái azonosak. A fotel láblemeze csupán ferdeségben és magasságban tér el. Kezdjen most a lábtartó egyik láblemezével. Másolja át a körvonalat a tervrajz szerint ceruzával a lemezre. Fűrészelje le először körfűrésszel a rézsutakat fent és lent 20 fokos szögben. Majd fűrészelje ki a körvonalat szúrófűrésszel. Fúrja elő először a belső sarkokat 20 -es fúróval. A fotel láblemezeinél is készítse el ismét körfűrésszel a rézsutakat, mielőtt a körvonalat a szúrófűrésszel kivágja. Az alsó rézsutak 20 fokosak, mint a lábtartónál, a felsők azonban 25 és 15 fokosak. Az áttekinthetőség érdekében jelölje meg a részeket úgy, ahogyan később összecsavarozza őket. A tokok elkészítéséhez másolja át ismét a körvonalat a tervrajz szerint a lemezre, és fűrészelje ki körfűrésszel a megfelelő alakban.

7 11 Lábváz összeszerelése A fotel és a lábtartó lábváza tulajdonképpen azonos szerkezetű: a megfelelő alakban létrehozott két láblemezt össze kell csavarozni a tokokkal a szögelemek segítségével vázzá. Ehhez először az összecsavarozáshoz szükséges szögelemeket (vázanként négy darabot) kell háromszor-háromszor 4 -es átmérővel előfúrni és megsüllyeszteni. (Alumíniumot hagyományos univerzális fúróval fúrhat.) Majd csavarozza össze a vázakat a szögelem segítségével. A legkönnyebb úgy, ha a széklábak felfelé néznek. A láblemezek rácsavarozásához használjon hosszabb csavarokat (3,5 x 25 ), a vékonyabb toklemezek rácsavarozásához rövidebbeket (3,5 x 20 ). Mivel az ülőpárnázatot később alulról össze fogjuk csavarozni a vázzal, egyegy alaplemezt rácsavarozunk a vázra. Használjon hozzá 4 x 30 -es csavarokat. A fotel alaplemeze hátul egyértelműen túlnyúlik a vázon, és még egy szegélyt kap. Ez stabilizálja később a támla pozícióját, valamint a ragasztófugát az ülőrész és a hátsó ülőfelület között. Szerelje fel a szegélyt csavarokkal (3,5 x 25 ). Utána rögzítse mindkét alaplemezt csavarokkal (4 x 30 ) a vázra. 12 Párnázat elkészítése A párnázat anyagához ajánlatos robusztus bútorszövetet használni. A szerelési leírás 100% poliészter/trevira CS síkszövetből álló bútorszövethez igazodik. A párnázathoz célszerű poliéter ot használni, amely egy jó szaküzletben különböző vastagságban kapható. Mivel ezek a osított műanyagok csak speciális vágógéppel vághatók, a szükséges részeket vágassa méretre a kárpitossal. Először vágja ki a lemezeket szúrófűrésszel a párnázathoz a tervrajz szerint. Alakítson ki az ülőpárnázat lemezén elöl két 50 -es sugarú ívet. Aztán munkáljon le minden sarkot és élt úgy, hogy 45 fokos szakaszokat csiszol. Most rendelje hozzá a párnákat a lemezekhez, és jelölje meg őket az áttekinthetőség érdekében. Kezdjen a fotel ülőfelületével: ragassza a megfelelő párnázatot ragasztósprayvel a lemezekre. Másolja át a méretet filctollal a poliészter gyapjúra, és vágja ki azt univerzális vágóval. Majd rögzítse a gyapjút ragasztóspray-vel a párnázatra. (A poliészter gyapjú arra szolgál, hogy a szövet ne dörzsölődjön a párnázaton. Ez szétválasztja úgymond a párnázatot és a szövetet.) Végezze el ugyanezt minden, párnázathoz tartozó lemezzel. Majd vágja ki a szövetet univerzális vágóval. Ehhez terítse ki a szövetet, helyezze a párnázatot a szövetre, és rajzoljon meg körülbelül 5 cm-rel nagyobb vágási vonalat. Most terítse ki a kivágott szövetet a munkaasztalon, és helyezze rá a párnázatot a lemezes oldallal felfelé. Hajtsa be a szövetet az egyik oldalon, és rögzítse egy-két tűzőkapoccsal a lemez közepén. Majd egyenesítse ki a párnázatot, simítsa el a szövetet, és rögzítse a túlsó oldalt szintén középen

8 egy-két tűzőkapoccsal. Ennek megfelelően járjon el a másik két oldallal is. Végül rögzítse a szövetet tűzőgéppel minden oldalon középről kifelé a széléig. Most kész a párnázat a sarkokig. Ráncolja össze a szövetet a sarkokon. A nagy, 50 -es sugarú íveknél kétkét redőt készítsen sarkonként, egyébként csak egyet. Tűzze oda a redőket a hátoldalon. 13 Minden rész összekapcsolása kész fotellé és lábtartóvá. Először a lábtartó és a fotel ülőfelületét csavarozzuk össze alulról az ülőpárnázattal (4 x 30 -es csavarokkal). A fotel kartámaszának párnázatát szintén alulról csavarozzuk rá. A többi párnázatot tépőzárral rögzítjük. Tűzzön ehhez a párnázatok szélére tépőzárat. Majd rögzítsen tükörképszerűen tépőzárat a lábtartó és a fotel támláira. Tovább folytatjuk a fotellel: helyezze a párnázattal ellátott ülőfelületet a tervrajz szerint a fotel vázára, és alulról rögzítse azt csavarokkal (3,5 x 35 és 4 x 30 ). Fontos lépés következik: most felülről, az ülőlemezen keresztül, a váz alaplemezének szegélyébe kell csavarozni (3,5 x 40 -es csavarokkal). Majd még bele kell helyezni a támlát, és a többi párnázatot tépőzárral rá kell tapasztani. Most tovább folytatjuk a lábtartóval: helyezze a párnázattal ellátott ülőfelületet a tervrajz szerint a lábtartó vázára, és rögzítse azt alulról csavarokkal (3,5 x 35 és 4 x 30 ). A lábtartó többi párnázatát tapassza rá tépőzárral. A fotel és a lábtartó most a felület kivételével kész van. 14 A váz, ülőfelület és támla felületének megmunkálása. A felület megmunkálásához vegye le ismét a párnázatot, és válassza szét egymástól újra a támlát, az ülőfelületet és a vázat. Csiszolja le az éleket és a felületeket as szemcsézettel. Eközben munkáljon le minden élt is, vagyis a csiszolópapírral 45 fokos szögben csiszoljon meg egy kis szakaszt. Azután nedvesítse meg a felületet nedves ronggyal. Ennek hatására a farostok felállnak. Miután megszáradt, csiszoljon le mindent még egyszer 180-as szemcsézettel. Így levágja a felállított farostokat. Most következik a pác felvitele. Ne feledkezzen meg a kesztyűről saját védelme érdekében. Vigye fel ecsettel vastagon a pácot, és a fölösleget törölje le ronggyal. Majd hagyja a fadarabokat jól megszáradni. Azután adott esetben óvatosan megcsiszolhatja a részeket nagyon finom, 240-es szemcsézetű csiszolópapírral. Majd ecsettel vigye fel az olaj-viasz keveréket, a fölösleget ismét törölje le ronggyal, és hagyja megszáradni a részeket. Figyelem: Az olaj a rongyban magától meggyulladhat. Ezért soha ne dobja a rongyot összegyűrve a szemetesbe, hanem mindig szétterítve szárítsa meg, vagy légmentesen zárja le dobozban vagy üvegben. 15 Fotel és lábtartó elkészítése

9 A felület megmunkálása után szerelje össze újra a részeket. Végezetül a lábakra alul helyezhet még csúszásgátlót (szőnyegpadló esetén) vagy filcet (parketta esetén). 16 Kész Most igazán megérdemel egy kis pihenést. Itt az alkalom, hogy kipróbálja az új bútort! A Bosch nem vállal felelősséget az elhelyezett útmutatók teljességéért és helyességéért. A Bosch ezenkívül felhívja a figyelmet arra, hogy az útmutatók alkalmazásának a kockázatát a felhasználó viseli. Kérjük, hogy saját biztonsága érdekében tegyen meg minden szükséges óvintézkedést.
