1 Elegáns falipolc TV, DVD és egyebek részére Mutatós színpad Elegáns falipolc TV, DVD és egyebek részére Egyszerű, lapos, praktikus: ennek a tévépolcnak nem csak a belsejében, hanem a tetején is van hely. Tökéletes emelvény a tévékészülék elhelyezéséhez. 1 Bevezetés Egyszerű, lapos, praktikus: Ennek a polcnak nem csak a belsejében, hanem a tetején is van hely! A fiókokban és rekeszekben helyezhetők el a DVD-k és különböző készülékek, a tetején pedig tökéletes lehetőség kínálkozik a (lapos képernyőjű) tévékészülék elhelyezésére. Egyébként: Ehhez illő TV-falitábla is készíthető rászerelt DVD-polcokkal a megfelelő szerelési leírás szerint. A polc két összecsavarozott részből áll, és kétféle polcot tartalmaz: az egyik nyitott és van alja, itt készülékek helyezhetők el, a másiknak nincs alja, ide egy fiók tolható be. Ön dönti el, hogy hány és milyen rekeszt alakít ki. Darabjegyzékünkben egy nyitott (készülék-) rekeszhez és egy fiókhoz való elemek szerepelnek. Az elemek összekötésére fatiplik használatát javasoljuk. Ha azonban úgy dönt, hogy közepesen vastag farostlemezből (MDF) készíti el a bútort, és színesre lakkozza, akkor össze is csavarozhatja az elemeket. Az alábbi szerelési leírás bükkfából, 20 mm vastag ra vonatkozik. Ha más anyagot vagy vastagságot választ, ahhoz kell igazítani az alkatrészjegyzéket. Az építőipari szaküzletben vagy asztalossal vágassa le a szükséges méretű lapot. Szükséges elektromos kéziszerszámok: > Excentercsiszolók > Ütvefúró > Akkus csavarozó > Festékszóró rendszer

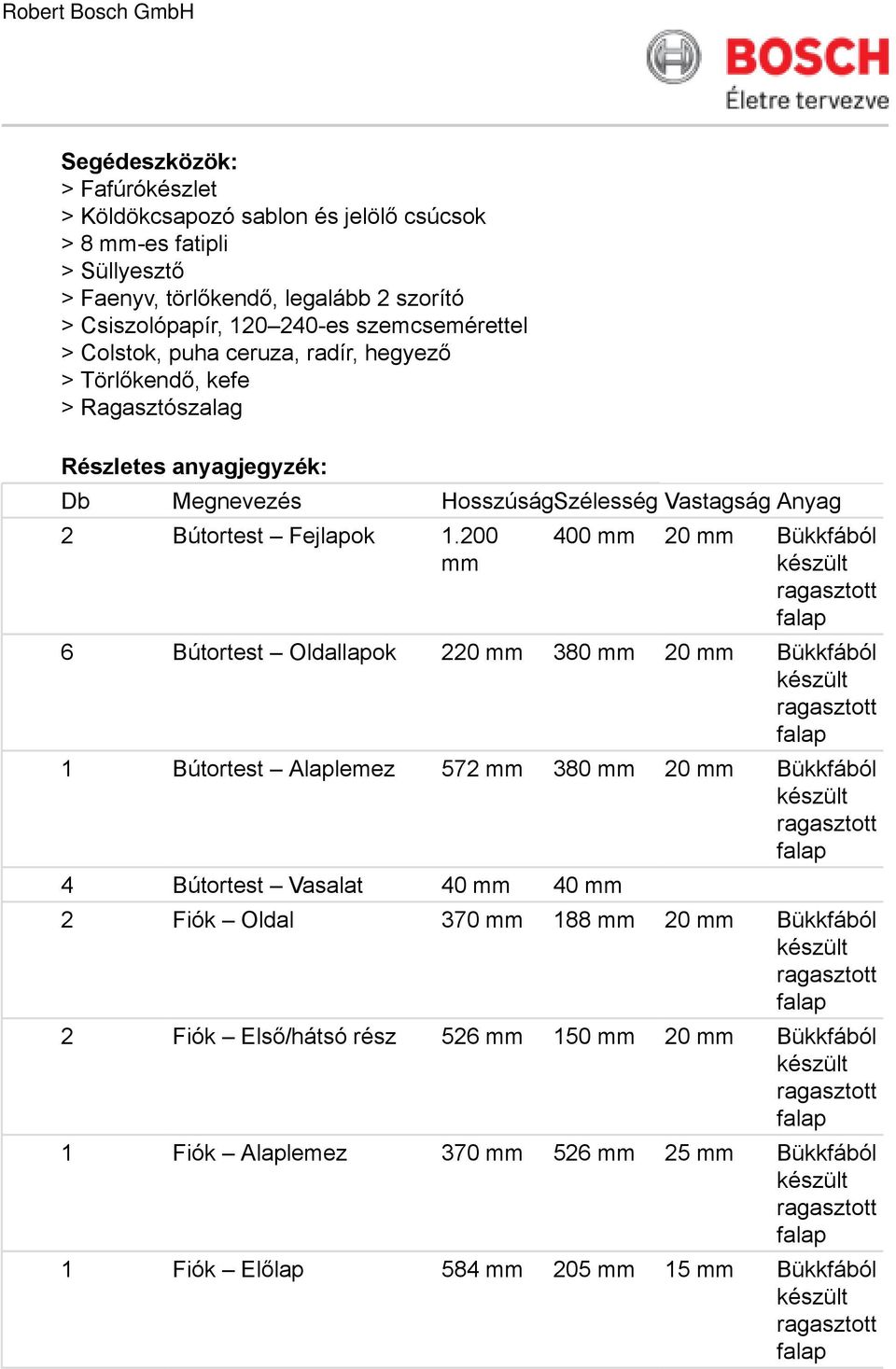

2 Segédeszközök: > Fafúrókészlet > Köldökcsapozó sablon és jelölő csúcsok > 8 mm-es fatipli > Süllyesztő > Faenyv, törlőkendő, legalább 2 szorító > Csiszolópapír, es szemcsemérettel > Colstok, puha ceruza, radír, hegyező > Törlőkendő, kefe > Ragasztószalag Részletes anyagjegyzék: Db Megnevezés HosszúságSzélesség Vastagság Anyag 2 Bútortest Fejlapok mm 400 mm 20 mm Bükkfából 6 Bútortest Oldallapok 220 mm 380 mm 20 mm Bükkfából 1 Bútortest Alaplemez 572 mm 380 mm 20 mm Bükkfából 4 Bútortest Vasalat 40 mm 40 mm 2 Fiók Oldal 370 mm 188 mm 20 mm Bükkfából 2 Fiók Első/hátsó rész 526 mm 150 mm 20 mm Bükkfából 1 Fiók Alaplemez 370 mm 526 mm 25 mm Bükkfából 1 Fiók Előlap 584 mm 205 mm 15 mm Bükkfából

3 4 Fiók támasztógörgő, teljes magasság 28 mm 1 Fiók Bútorgomb 6 Süllyesztett fejű csavarok, 4 x 40 mm kb. 42 kb. 16 Süllyesztett fejű csavarok, 4 x 35 mm Süllyesztett fejű csavarok, 3 x 17 mm 3 Fogantyúcsavarok 4 x 25 mm 8 Félgömbfejű csavar, 4 x 15 mm 2 Tiplifuratok készítése a bútortesten Úgy helyezze el az oldallapokat és a fejlapot, ahogy később össze akarja illeszteni azokat. Jelölje meg a hátsó éleken ceruzával az elemek helyzetét, hogy a későbbiekben mindig tudja, melyik hova tartozik. Javasoljuk, hogy sarok- vagy T-kötések esetén feltétlenül használjon fúrósablont és jelölő csúcsokat, úgynevezett tipli-fixálót. Egyedül a méréssel és bejelöléssel nem pozícionálhatók olyan pontosan a csapfuratok, hogy később pontosan egymás fölött helyezkedjenek el! Fúrógép és 8 mm-es fafúró segítségével készítsen három-három tiplifuratot az oldallapok homlokélein, melyek helyzetét tipli-fixáló segítségével másolja át a fejlap alsó oldalára. A fúrósablon furatok készítésére szolgáló segédeszköz, mely csavarozó szerszámmal rögzíthető a munkadarabon. Függőlegesen vezeti a fába a fúrót egy fém karmantyún keresztül. Ha nem használ fúrósablont, először mindig a homlokoldali furatokat készítse el. Ott mindig könnyebben fordulhat elő, hogy a fúró nem pontosan függőlegesen merül a fába. Ha a felületen készít furatot, ennek a valószínűsége kisebb, mert ott az erezetre merőlegesen dolgozik. A tipli-fixáló egy jelölő heggyel rendelkező fém stift. Ezt helyezze a homlokoldalon abba a furatba, amelynek a helyzetét át akarja másolni. Ehhez nyomja az előfúrt munkadarabot pontosan a megfelelő helyzetben az ellendarab felületére úgy, hogy a szegélyek egy szintben legyenek. 3 A bútortest összeragasztása Tegyen ragasztót a tiplifuratokba és az oldallapok ragasztási felületeire, és helyezze be a fatipliket. Miután a fejlapon levő furatokba is tett némi ragasztót, illessze egymásba az elemeket. Szorítók segítségével nyomja össze a kötéseket. 4 A közbenső alaplap szerelése

4 A ragasztást követően dugja be a közbenső adatlapot a megfelelően előfúrt oldallapok közé. (Rajzunkon ennek a jobb oldali rekesz felel meg a falipolc bal oldali részén.) Itt rögzítse az akkus csavarozó és 4 x 40 mm-es csavarok segítségével. 5 Tiplifuratok készítése a fiókon Úgy helyezze el az oldallapokat, valamint az elülső és a hátsó elemet, ahogy később össze akarja illeszteni azokat. Jelölje meg az alsó éleken ceruzával az elemek helyzetét, hogy a későbbiekben mindig tudja, melyik hova tartozik. Fúrógép, 8 mm-es fafúró és fúrósablon segítségével készítsen két-két tiplifuratot az elülső és a hátsó elem megfelelő homlokélein, melyek helyzetét tipli-fixáló segítségével másolja át az oldallapok belső felületére. Ügyeljen rá, hogy az elemek mindig a felső szegélyükkel helyezkedjenek el a munkafelületen, mivel az oldallapok szélesebbek mint az elülső és hátsó elemek. Így az oldallapok később elfedik azok homlokoldalait, valamint az alaplapét és a görgők egy részét. 6 A fiók összeragasztása Tegyen ragasztót a tiplifuratokba és az elülső és hátsó elemek ragasztási felületeire, és helyezze be a fatipliket. Miután az oldallapok furataiba is tett egy kevés ragasztót, illessze egymásba az elülső és hátsó elemeket, valamint az oldallapokat. Szorítók segítségével nyomja össze az elemeket. Itt is vegye figyelembe a 2. munkalépésben tett megjegyzést a ragasztásra vonatkozóan. 7 A fiók aljának, görgőinek és frontoldalának összeszerelése Készítse el a furatokat a fiók alján fúrógép és 4 mm-es fafúró segítségével. 4 x 35 mm-es csavarok segítségével rögzítse az elülső és hátsó elemekhez. Kérjük, most is vegye figyelembe a két fa alkatrész összecsavarozására vonatkozó tippünket a 3. munkalépés szerint. Helyezze el a görgőket az alaplapon, lehetőleg minél kijjebb és az oldalakkal pontosan párhuzamosan. Szerelje fel őket az akkus csavarozó és a 4 x 15 mm-es félgömbfejű csavarok segítségével. Készítse el e fronttal történő összecsavarozáshoz szükséges furatokat az elülső részen fúrógép és 4 mm-es fafúró segítségével, és belül a csavarfejek méretének megfelelően mélyítse ki azokat. Illessze fel a frontoldalt az elülső részre, szorítók segítségével rögzítse, majd belülről szerelje fel az akkus csavarozó és 4 x 35 mm-es csavarok segítségével. A legegyszerűbb, ha bútorgombot szerel fel a frontoldalra, mivel azt csak egy ponton kell rögzíteni. Jelölje be a frontoldal középpontját a sarkokból húzott átlók segítségével. A bútorgomb kiválasztásakor vegye figyelemben, hogy az adott felépítés alapján a front és az elülső rész 40 mm vastagságban nem jöhet számításba. 8 A falipolc elemeinek összeszerelése és összekötése a tv-falitáblával

5 Mivel a falipolc két részből épül fel, ezeket össze kell kötni egymással. Ehhez a fúrógép és 4 mm-es fafúró segítségével készítsen középen, belülről két furatot a két oldallap egyikén. Mélyítse ki a furatokat. Ezután szerelje össze a falipolc két részét akkus csavarozó és 4 x 35 mm-es csavarok segítségével. Most is vegye figyelembe a két fa alkatrész összecsavarozására vonatkozó tippünket a 3. munkalépés szerint. Ha kombinálni szeretné a fali TV-polcot a hozzá illő TV-falitáblával, fixen össze kell kötni azokat, miután a készülék elhelyezésére szolgáló polcrész mögött kivágta a kábelátvezetéshez szükséges nyílásokat a TV-falitáblán. Ez megfelelő vasalatok segítségével történhet, amit gyakran szögvasnak neveznek. Szerelje fel ezeket az élekkel egy szintben, a fejlaphoz minél közelebb, akkus csavarozó és 3 x 17 mm-es süllyesztett fejű csavarok segítségével a négy oldallap belső felületén. Ezután állítsa be a falipolcot a felfüggesztett TV-falitábla előtt, majd szerelje fel ugyancsak 3 x 17 mm-es süllyesztett fejű csavarok segítségével. Befejezésül csak be kell tolni a kész fiókokat. 9 A fafelületek lecsiszolása Először munkálja le a széleket 120-as vagy 180-as csiszolópapírral 45 -os szögben úgy, hogy keletkezzen egy kis éle. A látható felületeket mindig a fa erezetének irányában csiszolja, először durvább (120-as, 180-as), majd finomabb (max. 240-es) csiszolópapírral. Ezután egy szivaccsal nedvesítse be a felületeket, vagyis nedvesen dörzsölje át. Száradáskor itt-ott felemelkednek a laza szálak, ezeket 180-as csiszolópapírral óvatosan távolítsa el. Ekkor a fa már alkalmas a felületkezelésre. Apró ötlet: Ügyeljen rá, hogy a csiszolópapír ne legyen túl tompa, vagyis távolítsa el a faszálakat, ne csak lenyomja azokat. 10 A felületek kezelése olajjal Először gondosan olvassa át a gyártó feldolgozási és biztonsági tanácsait. Jól szellőző helyiségben végezze a munkát, ahol lehetőleg ne dohányozzon, egyen vagy igyon. Festékszóró rendszer segítségével tömören vigye fel az olajat vagy a viaszt, majd a felesleget törölje le egy törlőkendővel. Tartsa be a gyártó által megadott száradási időket Ha szeretne még egy viaszréteget felvinni, köztes csiszolást kell végezni 240-es csiszolópapír segítségével. (A második olajréteget gyakran ismételt csiszolás nélkül viszik fel.) Ekkor is mindig az erezet irányában végezze a csiszolást. Ismételje meg a rétegfelhordást az előző bekezdésben leírtak szerint. A viasz száradása után puha kefével dörzsölje át a felületet, míg csillogóvá nem válik. 11 Kész! A Bosch nem vállal felelősséget az elhelyezett útmutatók teljességéért és helyességéért. A Bosch ezenkívül felhívja a figyelmet arra, hogy az útmutatók alkalmazásának a kockázatát a felhasználó viseli. Kérjük, hogy saját biztonsága érdekében tegyen meg minden szükséges óvintézkedést.
