1 Eredeti működési útmutató Optoelektronikus biztonsági szenzorok (Biztonsági fényfüggönyök / -fényrácsok) Védelmi terület szélessége (hatótávolság) 0-12 m OY / / 2018

2 Tartalom 1 Előzetes megjegyzés Alkalmazott szimbólumok Alkalmazott figyelmeztetések Biztonsági utasítások Az alkalmazások biztonságtechnikai követelményei Csomag tartalma Rendeltetésszerű használat Funkció Összeszerelés Összeszerelési útmutató A legkisebb biztonsági távolság kiszámolása A biztonsági fényfüggönyök / fényrácsok függőleges felszerelése Biztonsági fényfüggönyök 30 mm és 40 mm felbontás Biztonsági fényfüggönyök 50 mm és 90 mm felbontás, biztonsági fényrácsok 2, 3 és 4 sugár A biztonsági fényfüggönyök vízszintes felszerelése Rögzítés és optikai beállítás Optikai beállítás Távolság a fényvisszaverő felületektől Többszörös rendszerek Fordító tükrök alkalmazása Elektromos csatlakozás Adó csatlakozó kiosztása A védőzóna szélességének (hatótávolság) konfigurációja Vevő csatlakozó kiosztása Üzemmódok Automata üzemmód Manuális üzemmód Külső védőkapcsolók K1 és K2 csatlakozása Tesztfunkció Belső tesztfunkció Kezelő- és kijelző elemek

3 9.1 LED állapotok Működés A kimenetek kapcsolási állapota A biztonságos állapot A kapcsolt állapot Interfész osztályozás A bizonsági fényfüggönyök/fényrácsok működésének ellenőrzése Méretrajz Biztonsági fényfüggönyök Biztonsági fényrácsok Műszaki adatok es típusú biztonsági fényfüggönyök / fényrácsok Biztonsági fényfüggönyök 30 mm felbontás Biztonsági fényfüggönyök 40 mm felbontás Biztonsági fényfüggönyök 50 mm felbontás Biztonsági fényfüggönyök 90 mm felbontás , 3 és 4 sugaras biztonsági fényrácsok es típusú biztonsági fényfüggönyök / fényrácsok Biztonsági fényfüggönyök 30 mm felbontás Biztonsági fényfüggönyök 40 mm felbontás Biztonsági fényfüggönyök 50 mm felbontás Biztonsági fényfüggönyök 90 mm felbontás , 3 és 4 sugaras biztonsági fényrácsok Hibaelhárítás Adó hibadiagnózisa Vevő hibadiagnózisa Karbantartás, helyreállítás és hulladékkezelés Fogalmak és rövidítések Függelék Ellenőrző lista

4 1 Előzetes megjegyzés A működési útmutató a készülék tartozéka. Az EMC-irányelvek, a kisfeszültségre vonatkozó irányelvek és a biztonsági előírások értelmében szakképzett személyeknek szól.a működési útmutató tartalmazza a termékek kezelésére vonatkozó információkat. Használat előtt olvassa el az útmutatót, hogy megismerje az üzemeltetési feltételeket, beszerelést és működését. Tartsa be a biztonsági előírásokat. 1.1 Alkalmazott szimbólumok Használati útmutató > Reakció, eredmény Keresztutalás LED ki LED be LED villog Fontos megjegyzés Figyelmen kívül hagyása hibás működést vagy üzemzavart okozhat. Információ Kiegészítő megjegyzés Hozzáférés-védelem kézvédelem Hozzáférés-védelem test vagy testrészek Veszélyzóna-védelem test vagy testrészek Hozzáférés-védelem testvédelem 1.2 Alkalmazott figyelmeztetések FIGYELMEZTETÉS Figyelmeztetés súlyos személyi sérülésekre. Halált vagy maradandó sérüléseket okozhat. 4

5 2 Biztonsági utasítások Kövesse a működési útmutató előírásait. Az utasítások vagy szabványok figyelmen kívül hagyása, különös tekintettel az eszközön végzett beavatkozásokra és változtatásokra, minden felelősség és garancia elvesztését vonja maga után. A készüléket csak biztonságtechnikai végzettséggel rendelkező villamos szakember építheti be, csatlakoztathatja, és helyezheti üzembe. A mindenkori felhasználásra vonatkozó műszaki szabványokat figyelembe kell venni. Beszereléskor az EN és ISO szabványkövetelményeket be kell tartani. A készülék hibás működése esetén vegye fel a gyártóval a kapcsolatot. Tilos a készüléken bármilyen beavatkozást végezni. Munkálatok megkezdése előtt a készüléket feszültségmentesítse. A független táplálású relé-terhelési áramköröket ki kell kapcsolni. A rendszer beszerelése után teljes működési vizsgálatot kell végezni. A készüléket csak meghatározott környezeti feltételek mellett szabad használni. ( 12 Műszaki adatok). Különleges környezeti feltételek esetén a gyártót meg kell kérdezni. Biztonsági kérdésekben - ha szükséges - forduljon az Ön országában illetékes biztonsági hatósághoz. FIGYELMEZTETÉS A termék szakszerűtlen használata esetén a személyek és berendezések biztonsága és épsége nem garantálható. Halál vagy súlyos irreverzibilis sérülések veszélye áll fenn. Tartsa be az útmutató szerelésre és kezelésre vonatkozó összes utasítását. Az optoelektronikus biztonsági szenzorokat csak a megadott üzemeltetési feltételek teljesülése mellett és rendeltetésszerűen szabad használni. 5

6 2.1 Az alkalmazások biztonságtechnikai követelményei A mindenkori alkalmazás biztonságtechnikai követelményeinek összhangban kell lennie az itt meghatározott követelményekkel. A következő utasításokat be kell tartani: A megadott alkalmazási feltételeket be kell tartani ( 12 Műszaki adatok). Tilos az optoelektronikus biztonsági szenzorokat kémiailag vagy biológiailag aktív közegben, valamint ionizáló sugárzásnál alkalmazni. Élelmiszeripari alkalmazás esetén kérjük, forduljon ifm képviselethez, hogy megvizsgálhassuk az optoelektronikus biztonsági szenzorok anyagának és az alkalmazott kemikáliáknak az összeférhetőségét. Minden külső, a rendszerre csatlakoztatott biztonsági áramkörnél be kell tartani a nyugalmi áram elvét. Ha az optoelektronikus biztonsági szenzorok egy belső hiba miatt a biztonságosként meghatározott állapotba kerülnek, olyan intézkedéseket kell végrehajtani, melyek a berendezés további üzemelésekor fenntartják a biztonságos állapotot. Sérült eszközöket ki kell cserélni. Az optoelktronikus biztonsági szenzorok védelmi funkciója csak a következő feltételek teljesülése mellett garantált: A gépvezérlés elektromosan vezérelhető, és a veszélyes gépmozgásokat azonnal, és a munkafolyamat minden pillanatában meg lehet szakítani. A kezelőszemélyzet nincs az anyagok vagy a gépalkatrészek kilökődése által okozott veszélynek kitéve. A veszélyes hely kizárólag védőzónán keresztül közelíthető meg. 6

7 3 Csomag tartalma 2 optoelektronikus biztonsági szenzor (1 adó és 1 vevő) 1263 mm teljes hosszig: 4 sarok konzol, 4 horonycsap M5-ös menettel és megfelelő anyákkal 1263 mm teljes hossztól: 6 sarok konzol, 6 horonycsap M5-ös menettel és megfelelő anyákkal 1 működési útmutató az optoelektronikus biztonsági szenzorokhoz, száma Ha a nevezett tartozékok valamelyike hiányzik vagy sérült, kérjük, forduljon valamelyik ifm-kirendeltségünkhöz. 4 Rendeltetésszerű használat adó (T) vevő (R) I P H P = védelmi terület; I = védelmi terület szélesség (hatótávolság); H = védelmi terület magasság Az OY biztonsági fényfüggönyök / fényrácsok az IEC nak megfelelő többsugaras optoelektronikus védőberendezések, egy adóból valamint egy vevőből állnak. 7

8 5 Funkció A védelmi terület (P) az adó és a vevő között jön létre, és a védelmi terület magassága (H) valamint a védelmi terület szélessége (hátótávolság) (I) határozza meg. A védelmi terület magassága a biztonsági fényfüggönnyel /fényráccsal védett magasság. Ez a típustól függ. ( 12 Műszaki adatok). Ha a biztonsági fényfüggönyöket / fényrácsokat vízszintesen szereljük fel, ez az érték a védett terület mélységét adja meg. A védelmi terület szélessége (hatótávolság) az a maximális távolság, mely az adó és a vevő között lehet. ( 12 Műszaki adatok). Szabad védelmi területnél a vevő mindkét kimenete (OSSD-k) aktív. Ha egy a felbontásnál (d) nagyobb vagy ugyanakkora átmérőjű tárgy (O) kerül a védelmi területbe, a kimenetek lekapcsolnak. A biztonsági fényfüggöny /fényrács felbontása (d) (érzékelési képesség) a lencseátmérőtől (B) és a lencsetávolságtól (C) függ, és minden alkalmazási feltételnél állandó marad. adó (T) vevő (R) O B d C O = tárgy C = lencsetávolság B = lencseátmérő d = felbontás Ahhoz, hogy egy tárgyat (O) a védelmi területen biztonságosan érzékeljünk, a tárgy (O) méretének legalább akkorának kell lennie, mint a felbontásnak (d). 8

9 6 Összeszerelés 6.1 Összeszerelési útmutató Az optoelektronikus biztonsági szenzorok összeszerelése előtt a következő feltételeket kell biztosítani: Az érintésmentesen ható biztonsági berendezés (BWS) védelmi fokának meg kell egyeznie az ellenőrizendő gép kockázatértékelésével. A biztonsági rendszer csak a biztonsági funkció szavatolására szolgál, és nem a gép működéséhez szükséges. Biztosítani kell, hogy a gép minden veszélyt okozó mozgását azonnal le lehessen állítani. Ehhez meg kell határozni a gép utánfutási idejét. Az érzékelendő tárgynak az optoelektronikus biztonsági szenzor felbontásánál nagyobbnak, vagy ugyanakkorának kell lennie. Az optoelektronikus biztonsági szenzorokat úgy kell felszerelni, hogy a veszélyes terület kizárólag a védelmi területen keresztül legyen elérhető. Az alkalmazásnak megfelelően további mechanikus védőberendezésekre lehet szükség. A szerelési hely környezeti feltételei nem akadályozhatják az optoelektronikus biztonsági szenzorok működését. Különös figyelmet kell fordítani: Az adót és a vevőt nem befolyásolhatja erős fényforrás (sugárzó, napfény, stb.). A környezeti hőmérsékletnek a megadott tartományban kell lennie ( 12 Műszaki adatok). A lencsék erős hőmérséklet ingadozás következtében létrejött bepárásodása gátolhatja az optoelektronikus biztonsági szenzorok működését. Tegyen megfelelő intézkedéseket ennek elkerülése érdekében. Bizonyos környezeti körülmények befolyásolhatják az optoelektronikus biztonsági szenzorok működését. Azokon a beépítési helyeken, ahol előfordulhat köd, eső, füst vagy por, ajánlatos megfelelő intézkedéseket foganatosítani. Az ISO iránymutatásait be kell tartani. 9

10 Az optoelektronikus szenzorok helyes felszerelése érdekében vegye figyelembe a következő ábrákat. Helyes összeszerelés Helytelen összeszerelés 6.2 A legkisebb biztonsági távolság kiszámolása Az optoelektronikus biztonsági szenzor és a veszélyes hely között minimális biztonsági távolságot kell tartani. Ez a távolság biztosítja, hogy a veszélyes helyet csak a gép veszélyt okozó állapotának befejeződése után lehet elérni. 10

11 A S H Az optoelektronikus biztonsági szenzort a minimális biztonsági távolsággal (S) megegyező vagy annál nagyobb távolságra kell felszerelni, hogy a veszélyes terület (A) csak a veszélyt jelentő gépmozgás teljes leállása után legyen elérhető. Az ISO európai szabvány alapján a legkisebb biztonsági távolság (S) kiszámítására a következő képletet kell alkalmazni: C S = K (t1 + t2) + C C = 8 (d - 14) A = veszélyes terület H = védelmi terület magasság S = minimális biztonsági távolság C = kiegészítő távolság S minimális biztonsági távolság mm K a tárgy közelítő sebessége a veszélyes terület felé mm/s t 1 A védőberendezés teljes reakcióideje, a kioldástól a lekapcsolásig s t 2 A gép teljes reakcióideje, az állj-jeltől a lekapcsolásig vagy a biztonságosnak megadott állapotba történő átmenetig. C kiegészítő távolság mm d felbontás (detekciós képesség) mm A minimális biztonsági távolság figyelmen kívül hagyása a biztonsági funkció csökkenéséhez vagy elvesztéséhez vezethet. Alkalmazási példa: s A S A = veszélyes terület S = minimális biztonsági távolság 11

12 6.3 A biztonsági fényfüggönyök / fényrácsok függőleges felszerelése Biztonsági fényfüggönyök 30 mm és 40 mm felbontás Ezek a kivitelek alkalmasak a kezek hozzáférés-védelmére (kézvédelem). Ujjvédelemre nem használható! A minimális biztonsági távolságot (S) a következő képlet segítségével határozzuk meg: S = 2000 (t 1 + t 2 ) + 8 (d - 14) Ez a képlet a 100 és 500 mm közötti minimális biztonsági távolságra vonatkozik. Ha a számítás alapján az S nagyobb, mint 500 mm, a távolságot 500 mm minimális értékre lehet csökkenteni, amennyiben a következő képletet használja: S = 1600 (t 1 + t 2 ) + 8 (d - 14) G S H A A = veszélyes terület H = magasság S = minimális biztonsági távolság G = vonatkozási szint Ha a gép különleges konfigurációja folytán a veszélyes terület föntről elérhető, akkor a biztonsági fényfüggöny legmagasabb fénysugarának olyan magasságban (H) (vonatkoztatási síktól (G) mérve) kell lennie, melynek értéke az ISO előírásnak megfelelően van meghatározva. 12

13 6.3.2 Biztonsági fényfüggönyök 50 mm és 90 mm felbontás, biztonsági fényrácsok 2, 3 és 4 sugár Ezek a kivitelek alkalmasak testek vagy testrészek hozzáférésvédelmére. Ujjvédelemre vagy kézvédelemre nem használható! S A minimális biztonsági távolságot (S) a következő képlet segítségével határozzuk meg: S = 1600 (t 1 + t 2 ) A legfelső fénysugár vonatkoztatási síktól (G) mért magassága (H1) soha nem lehet kevesebb, mint 900 mm, miközben a legalsó fénysugár magassága (H2) nem lépheti át a 300 mm-t (ISO 13855). H2 H1 A G A = veszélyes terület Hx = magasság S = minimális biztonsági távolság G = vonatkoztatási sík 13

14 6.4 A biztonsági fényfüggönyök vízszintes felszerelése Ezek a kivitelezések alkalmasak testek vagy testrészek elsődleges védelmére. Vízszintes szerelésnél figyelembe kell venni, hogy a veszélyes terület (A) külső határa és a biztonsági fényfüggöny külső fénysugara közötti távolságnak a minimális biztonsági távolsággal (S) megegyezőnek vagy annál nagyobbnak kell lennie. Ezt a következőképpen számoljuk ki: S S = 1600 (t 1 + t 2 ) ,4 H ahol a H a gép vonatkoztatási síkjától (G) mért védett terület magassága; H = 15 (d - 50) Ebben az esetben a H < 1 m (ISO szerint). H A G A = veszélyes terület H = magasság S = minimális biztonsági távolság G = vonatkoztatási sík 6.5 Rögzítés és optikai beállítás Az adó és a vevő helyes beállítása elengedhetetlen az optoelektronikus biztonsági szenzorok rendeltetésszerű működéséhez. 14

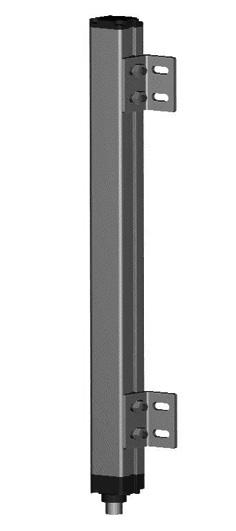

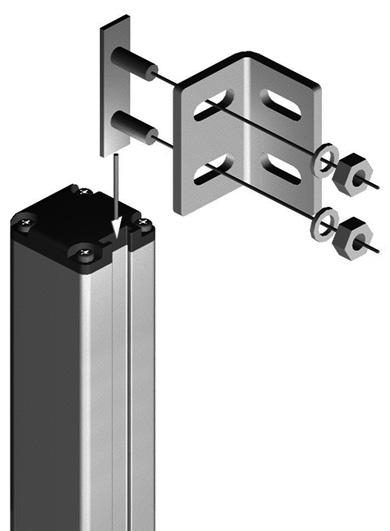

15 Az adót és a vevőt a tartozékként szállított rögzítők segítségével úgy kell felszerelni, hogy azok pont egymással szemben álljanak. Az adót és a vevőt úgy kell beállítani, hogy azok egy magasságban egymással párhuzamosan legyenek, és a csatlakozók ugyanabba az irányba mutassanak. Ha az alkalmazás során vibrációval kell számolni, ajánlatos rezgéscsillapitót alkalmazni (tartozékként kapható). Az állítható sarok konzol használata könnyű optikai beállítást biztosít (tartozékként kapható) Optikai beállítás T R T R T R T T T = adó; R = vevő A vevő LED kijelzői segítenek az optoelektronikus biztonsági szenzorok helyes beállításában. Az adót úgy kell beállítani, hogy a vevő zöld LED-je világítson. Az adót és a vevőt csavarral rögzítse. 15

16 6.6 Távolság a fényvisszaverő felületektől Fényvisszaverő felületek az optoelektronikus biztonsági szenzorok közelében megszüntethetik a rendszer biztonsági funkcióját. A minimális távolság (D) függ a védelmi terület szélességétől (I) a vetítési- és vevőszög figyelembevételével. A fényvisszaverő felületek és a védelmi terület (P) közötti minimális távolságot (D) be kell tartani. Figyelmen kívül hagyása esetén az érzékelendő tárgyat nem lehet érzékelni. A termék szakszerűtlen használata esetén a személyek és berendezések biztonsága és épsége nem garantálható. D P D adó (T) vevő (R) D D D = minimális távolság; I = védelmi terület szélessége (hatótávolság); P = védelmi terület A felszerelés után a védelmi terület (P) célzott megszakításával ellenőrizni kell, hogy a tükröződő felületek az optoelektronikus biztonsági szenzorok működését befolyásolják-e. I 16

17 Minimális távolság a fényvisszaverő felületektől 2-es típusú biztonsági fényfüggönyök / fényrácsok D D = minimális távolság [mm]-ben; I = védelmi terület szélessége (hatótávolság) [m] 4-es típusú biztonsági fényfüggönyök / fényrácsok I D D = minimális távolság [mm]-ben; I = védelmi terület szélessége (hatótávolság) [m] I 17

18 6.7 Többszörös rendszerek Több biztonsági fényfüggöny / fényrács alkalmazása működési zavarokat okozhat, és kiolthatja a védőfunkciót. A biztonsági fényfüggönyöket / fényrácsokat úgy kell felszerelni, hogy az egyik rendszer adójából küldött sugarat csak a hozzátartozó vevő tudja érzékelni. Ügyeljen a következő szerelési szabályokra, hogy elkerülje, hogy a több rendszer egymást befolyásolja. Elrendezés A Elrendezés B R1 T1 T2 R2 T1 R1 Elrendezés C Elrendezés lehetőségei: A: a két adó egymás melletti helyzete B: Az 1-es adó és a 2-es vevő egymás fölötti helyzete C: "L"-alakú kombináció T2 R1 R2 T = adó; R = vevő T2 18

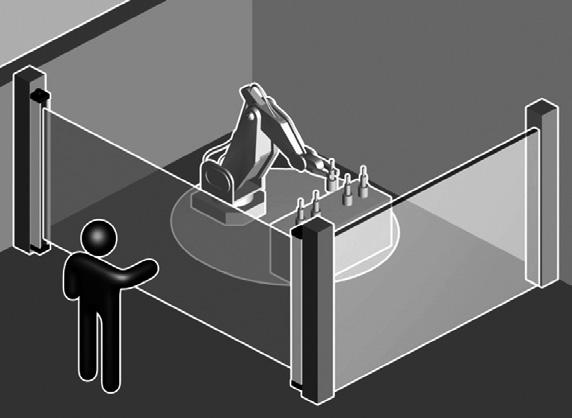

19 6.8 Fordító tükrök alkalmazása A több oldalról hozzáférhető veszélyes területek védelmére és ellenőrzésére behelyezhetünk egy vagy több fordító tükröt (tartozékként kapható). Fordító tükrök segítségével az adóból kimenő fénysugár több hozzáférési oldal mentén vezethető. 90 -os visszaverődési szög eléréséhez a tükröket 45 -os hajlásszögben kell beállítani. A következő ábra olyan alkalmazást mutat, melyben két fordító tükörrel egy U-alakú hozzáférésvédelem valósul meg. vevő (R) adó (T) S A S D3 D1 S M M D2 A = veszélyes terület M = fordító tükör S = minimális biztonsági távolság Dx = oldalhosszúság A fordító tükrök felszerelésénél a minimális biztonsági távolságot (S) a veszélyes terület minden oldalánál be kell tartani. Az összeszerelésnél ügyelni kell arra, hogy a tükörfelület sima legyen, és a biztonsági berendezésre ne hasson vibráció. A hatótávolság a védett területhez való hozzáférés oldalhosszainak az összegéből (D1 + D2 + D3) adódik. Az optoelektronikus biztonsági szenzorok maximális hatótávolsága tükrökként 15 %-kal csökken. Ne használjunk háromnál több fordító tükröt. 19

20 7 Elektromos csatlakozás Feszültségmentesítse a berendezést. Szükség esetén a függetlenül táplált relé-terhelési áramköröket ki kell kapcsolni. A névleges feszültség 24 V DC. Ez a feszültség 19,2 V és 28,8 V között ingadozhat. A tápfeszültség az egyes hibáknál nem lépheti túl a 28,8 V DC maximális értéket. Ehhez szükséges az áramellátás és transzformátor biztonságos elválasztása. A működési biztonság garantálása érdekében egy diódahidas tápegység alkalmazásakor legalább 2000 µf / A kimeneti kapacitást kell biztosítani. Az eszközöket a következő táblázat szerint csatlakoztatni: 7.1 Adó csatlakozó kiosztása PIN Layout PIN név típus leírás L+ (24 V DC) üzemi feszültség 2 tartomány 0 konfiguráció védelmi terület szélesség 3 L- (0 V DC) bemenet üzemi feszültség 4 tartomány 1 konfiguráció védelmi terület szélesség 5 FE funkcionális föld Információk a rendelkezésre álló kábeldobozokról / -dugókról: Termékek Tartozék A 0 és 1 tartománnyal az alkalmazandó védelmi terület szélességét (hatótávolság) konfiguráljuk A védőzóna szélességének (hatótávolság) konfigurációja tartomány 0 tartomány 1 leírás 24 V 0 V alacsony hatótávolság (0 4 m) kiválasztása 0 V 24 V magas hatótávolság (3 12 m) kiválasztása 0 V 0 V adó teszt-funkcióban ( 8.4 Tesztfunkció) 24 V 24 V nincs működés, konfigurációs hiba A biztonsági fényfüggönyök / fényrácsok rendeltetésszerű működéséhez az adó 2-es és 4-es pinjét a fenti táblázatban megadottak szerint kell csatlakoztatni. 20

21 7.2 Vevő csatlakozó kiosztása PIN Layout PIN név típus leírás OSSD1 kimenet statikus biztonsági kimenet V DC üzemi feszültség 24 V DC 3 OSSD2 kimenet statikus biztonsági kimenet 2 4 K1_K2 / restart (újraindítás) bemenet külső visszajelző érintkező 5 SEL_A bemenet biztonsági fényfüggönyök / 6 SEL_B bemenet fényrácsok működési módja 7 0 V DC üzemi feszültség 0 V DC 8 FE funkcionális föld Információk a rendelkezésre álló kábeldobozokról / -dugókról: Termékek Tartozék Megjegyzés: Az optoelektronikus biztonsági szenzorok csatlakozóvezetékeit zavarforrásoktól, pl. az erősáramú vezetékektől elkülönítve kell fektetni. Az adót és vevőt a funkcionális földre csatlakoztassa. 21

22 8 Üzemmódok Az OY sorozatú biztonsági fényfüggönyök / fényrácsok különböző üzemmódjait a vevő 8-pólusú dugójához való megfelelő csatlakozásokkal lehet beállítani. üzemmódok A automatikus K1_K2 / restart (újraindítás) L+ L 4 csatlakozás: L+ 5 (24 V DC) 6 8 csatlakozások PIN 4 PIN 5 PIN 6 SEL_A csatlakozás: L+ (24 V DC) SEL_B csatlakozás: L- (0 V DC) B automatikus K1_K2 ellenőrzéssel L+ L K1_K2 / restart (újraindítás) csatlakozás: L+ (24 V DC) ( K1_K2 nyitóérintkezőin keresztül) SEL_A csatlakozás: L+ (24 V DC) SEL_B csatlakozás: L- (0 V DC) C manuális K1_K2 / restart (újraindítás) 4 5 L+ L csatlakozás: L+ (24 V DC) (indítógombbal) 6 8 SEL_A csatlakozás: L- (0 V DC) SEL_B csatlakozás: L+ (24 V DC) D manuális K1_K2 ellenőrzéssel K1_K2 / restart (újraindítás) L+ L csatlakozás: 4 L+ (24 V DC) (indítógombbal és K1_K2 nyitóérintkezőin keresztül) 1: K1 2: K2 3: újraindítás SEL_A csatlakozás: L- (0 V DC) SEL_B csatlakozás: L+ (24 V DC) 22

23 8.1 Automata üzemmód Ha a biztonsági fényfüggönyök /fényrácsok automata üzemmódban vannak, nincs lehetőség ellenőrzött indításra. A biztonsági fényfüggönyök / fényrácsok szabad védelmi területnél automatikusan ismét üzembe kapcsolnak, a kimenetek (OSSD-k) aktiválódnak. Ellenőrizze, hogy ez az Ön berendezésével összeegyeztethető-e. Automata üzemmódban az OSSD1 és OSSD2 kimenetek követik a biztonsági fényfüggönyök / fényrácsok státuszát. védelmi terület szabad kimenetek = aktív, logikai "1" védelmi terület megszakadt kimenetek = deaktivált, logikai "0" 8.2 Manuális üzemmód Manuális üzemmódú működtetés (indítás / újraindítás reteszelés) mindig szükséges, amikor a veszélyes területre való átmenetet felügyelni kell (személyek tartózkodhatnak a védelmi területre való átmenet után a veszélyes területen anélkül, hogy érzékelnék őket). Az inditás / újraindítás gombnak a veszélyes területen kívül kell lennie. Ezt úgy kell felszerelni, hogy a veszélyes terület és a hozzáférés belátható legyen. Tilos az indítás / újraindítás gombot a veszélyes területről kezelhetővé tenni. Manuális üzemmódban a biztonsági fényfüggönyök / fényrácsok az IEC szerinti 'trip device' funkciót töltik be. Ennek a szabványnak a figyelmen kívül hagyása személyek veszélyeztetéséhez vezethet. Az OSSD1 és OSSD2 biztonsági kimenet aktív lesz, amikor a védelmi terület szabad, és a K1_K2 / Restart bemenet 4-es pinjére indítási parancs érkezik nyomógombon vagy megfelelő impulzuson keresztül. Ha a biztonsági fényfüggönyöket / fényrácsokat egy személy vagy tárgy működésbe hozza, a felszabadításhoz mindig az újraindítás parancsnak (24 V a PIN 4-en) kell következnie. Impulzus-időtartam > 100 ms. 23

24 8.3 Külső védőkapcsolók K1 és K2 csatlakozása Automata és manuális üzemmódban külső védőkapcsolókat is be lehet kötni. Ehhez a védőkapcsolókat a tápfeszültség és a vevő 4-es pinje között sorba kell kötni ( 8 Üzemmódok / táblázat, B ábra). Manuális működésben még egy indító gombot is sorba kell kötni ( 8 Üzemmódok/ táblázat, D ábra). 8.4 Tesztfunkció Tesztfunkcióban az optoelektronikus biztonsági szenzorokat pl. egy folyamatvezérlő-rendszerrel vagy vezérlőmodullal ellenőrizni lehet ( 7.1 táblázat Védőzóna szélességének konfigurációja). A tesztimpulzussal az adó fénykibocsátása megszakad, és a kimenetek 0-jelet adnak ki ( 10.1 A kimenetek kapcsolási állapota). A teszt-parancs minimális időtartama 4 ms Belső tesztfunkció A 2-es típusú biztonsági fényfüggönyök / fényrácsok a hibák felismerésére automatikus belső tesztfunkcióval rendelkeznek. Belső tesztet hajt végre < 5s-os időközönként és minden változásnál a megszakított védelmi területtől a szabad védelmi területig. A 4-es típusú biztonsági fényfüggönyök / fényrácsok folyamatosan végeznek belső teszteket. A hibák érzékelése az adott modell reakcióidején belül történik, és a megfelelő lekapcsolásokhoz vezet (reakcióidők 12 Műszaki adatok). 24

25 9 Kezelő- és kijelző elemek adó vevő : LED 3-színű (piros / zöld / narancssárga) 2: LED (sárga) 3: LED 2-színű (piros / zöld) 9.1 LED állapotok jelentés a rendszer bekapcsolása, bemenet-teszt hiba ( 13 Hibaelhárítás) adó vevő 3-színű LED 2-színű LED LED piros zöld narancssárga piros zöld sárga teszt-feltétel normál üzemfeltétel védelmi terület megszakadt, kimenetek deaktiválva védelmi terület szabad, kimenetek deaktiválva újraindításra vár védelmi terület szabad, kimenetek aktiválva 25

26 10 Működés 10.1 A kimenetek kapcsolási állapota A biztonsági fényfüggönyöknek / fényrácsoknak két kimenete van (OSSD-k) a vevőn, a státusz a védőzóna körülményeitől függ. A maximális megengedett ohmikus terhelés 400 ma 24 V DC-nél. A maximális terhelési kapacitás 0,82 µf. Minden rövidzárlatot a kimenetek között vagy egy kimenet és az áramellátás (24 V DC vagy 0 V DC) között a bizonsági fényfüggönyök / fényrácsok hibaként észlelik. kimenet bináris állapotok jelentés OSSD1 1 OSSD2 1 feltétel védelmi terület szabad. OSSD feltétel OSSD védelmi terület megszakadt vagy hiba észlelve A biztonságos állapot Biztonságos állapot legalább az egyik kimenetnek (OSSD-k) a kikapcsolt állapota (árammentes állapot: logikai "0").Ha az egyik kimenet ki van kapcsolva, az utána kapcsolt biztonsági logikai eszköz a teljes rendszert biztonságosnak megadott állapotba hozza A kapcsolt állapot Kapcsolt állapotban a vevő 24 V DC feszültséget (logikai "1") ad ki mindkét kimenetre. Kimenet névleges értékei A kimeneti karakterisztika követi a bemenet karakterisztikáját az IEC szerint: logikai "1" 24 V DC max. 400 ma logikai "0" 1,5 V DC < 0,2 ma 26

27 Interfész osztályozás Az eszközök interfésze megfelel a ZVEI CB 24I Ed. 2.0 állásfoglalás C típus 3 osztályának. Jelölőkulcs Interfész típusa Megfelelő intefész típus Forrás C3 Csatorna C1 C2 C A bizonsági fényfüggönyök/fényrácsok működésének ellenőrzése A munka megkezdése előtt ellenőrizze a biztonsági fényfüggönyök rendeltetésszerű működését. A működés ellenőrzéséhez egy a biztonsági fényfüggöny felbontásának megfelelő ellenőrző tárgyat kell használnunk. Információk a kapható ellenőrzőpálcákhoz: Termékek Tartozék Helyezze az ellenőrző tárgyat a védett területbe, és lassan mozgassa lefelé. Először középen, majd az adó és a vevő közelében. Győzödjön meg arról, hogy a védőzónában történő mozgatáskor a vevőn a piros LED a folyamatosan világítson. 27

28 Tartsa be a biztonsági fényfüggönyökre / fényrácsokra vonatkozó karbantartási előírásokat. 14 Karbantartás, helyreállítás és hulladékkezelés. Üzembehelyezési előírások 16.1 Ellenőrző lista. 11 Méretrajz 11.1 Biztonsági fényfüggönyök T R 14, , , M5 10 1, ,5 61,5 L 11 M12x1 28 T: R: L: adó vevő teljes hossz* 1: LED 3-színű (piros / zöld / narancssárga) 2: LED (sárga) 3: LED 2-színű (piros / zöld) 28

29 11.2 Biztonsági fényrácsok T R 14, , , M5 10 1, ,5 102 L 51 M12x1 28 T: R: L: adó vevő teljes hossz* 1: LED 3-színű (piros / zöld / narancssárga) 2: LED (sárga) 3: LED 2-színű (piros / zöld) * kapható hosszúságok 12 Műszaki adatok 29

30 12 Műszaki adatok es típusú biztonsági fényfüggönyök / fényrácsok megfelel a következő követelményeknek: 2-es típus IEC :2012, SILcl 1 IEC 62061:2005, ISO : PL c kategória elektromos kivitel üzemi feszültség áramfelvétel adó [ma] 42 vevő [ma] 83 kimenetek (OSSD-k) DC / PNP 24 DC (19,2 28,8) 2 x PNP áramterhelhetőség kimenetenként [ma] 400 (24 V) Max. kapacitív terhelés CL_max [µf] 0,82 készenléti késleltetés idő [s] < 2 használati idő T M (Mission Time) [h] EMC IEC rezgés IEC ütés IEC környezeti hőmérséklet [ C] max. megengedett relatív páratartalom [%] 95 alkalmazás helye védettség/ védettségi fokozat ház anyaga fénytípus kijelző csatlakozás adó vevő C osztály az EN szerint, időjárástól védett alkalmazási hely IP 65 / IP 67 / III alumínium / PC 950 nm infravörös LED sárga, LED zöld, LED piros, LED narancssárga M12 M12 max. csatlakozókábel-hossz [m] 100 *) *) 0,34 mm² érkeresztmetszetnél 30

31 Biztonsági fényfüggönyök 30 mm felbontás OY031S OY032S OY033S OY034S OY035S OY036S OY037S OY038S OY039S OY040S teljes hossz L [mm] védelmi terület magassága [mm] rekcióidő [ms] 4, , ,5 14, ,5 19,5 biztonságtechnikai megbízhatóság PFH D [1/h] 2,0-08 2,7-08 3,3-08 3,9-08 4,5-08 5,1-08 5,8-08 6,4-08 7,0-08 7,6-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms] Biztonsági fényfüggönyök 40 mm felbontás OY051S OY052S OY053S OY054S OY055S OY056S OY057S OY058S OY059S OY060S teljes hossz L [mm] védelmi terület magassága [mm] rekcióidő [ms] ,5 10,5 11,5 12,5 13,5 biztonságtechnikai megbízhatóság PFH D [1/h] 1,8-08 2,3-08 2,7-08 3,2-08 3,6-08 4,1-08 4,5-08 5,0-08 5,4-08 5,9-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms] Biztonsági fényfüggönyök 50 mm felbontás OY072S OY073S OY074S OY075S OY076S OY077S OY078S OY079S OY080S teljes hossz L [mm] védelmi terület magassága [mm] rekcióidő [ms] 4,5 5, ,5 11,5 biztonságtechnikai megbízhatóság PFH D [1/h] 2,1-08 2,5-08 2,8-08 3,2-08 3,6-08 3,9-08 4,3-08 4,6-08 5,0-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms]

32 Biztonsági fényfüggönyök 90 mm felbontás OY094S OY095S OY096S OY097S OY098S OY099S OY100S teljes hossz L [mm] védelmi terület magassága [mm] rekcióidő [ms] 4 4,5 5 5,5 6 6,5 7 biztonságtechnikai megbízhatóság PFH D [1/h] 2,3-08 2,5-08 2,7-08 3,0-08 3,2-08 3,4-08 3,6-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms] , 3 és 4 sugaras biztonsági fényrácsok OY111S OY112S OY113S sugarak száma teljes hossz L [mm] védelmi terület magassága [mm] rekcióidő [ms] 3 3,5 3,5 biztonságtechnikai megbízhatóság PFH D [1/h] 1,7-08 1,9-08 2,0-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms]

33 es típusú biztonsági fényfüggönyök / fényrácsok megfelel a következő követelményeknek: 4-es típus IEC :2012, SILcl 3 IEC 62061:2005, ISO : es PL e kategória elektromos kivitel üzemi feszültség áramfelvétel adó [ma] 42 vevő [ma] 83 kimenetek (OSSD-k) DC / PNP 24 DC (19,2 28,8) 2 x PNP áramterhelhetőség kimenetenként [ma] 400 (24 V) Max. kapacitív terhelés CL_max [µf] 0,82 készenléti késleltetés idő [s] < 2 használati idő T M (Mission Time) [h] EMC IEC rezgés IEC ütés IEC környezeti hőmérséklet [ C] max. megengedett relatív páratartalom [%] 95 alkalmazás helye védettség/ védettségi fokozat ház anyaga fénytípus kijelző csatlakozás adó vevő C osztály az EN szerint, időjárástól védett alkalmazási hely IP 65 / IP 67 / III alumínium / PC 950 nm infravörös LED sárga, LED zöld, LED piros M12 M12 max. csatlakozókábel-hossz [m] 100 *) *) 0,34 mm érkeresztmetszetnél 33

34 Biztonsági fényfüggönyök 30 mm felbontás OY041S OY042S OY043S OY044S OY045S OY046S OY047S OY048S OY049S OY050S teljes hossz L [mm] védelmi terület magassága [mm] rekcióidő [ms] 4 5,5 7,5 8,5 10, , ,5 biztonságtechnikai megbízhatóság PFH D [1/h] 7,1-09 8,2-09 9,5-09 1,1-08 1,2-08 1,3-08 1,4-08 1,5-08 1,7-08 1,8-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms] 4,0 5,7 7,3 9,0 10,6 12,3 13,9 15,6 17,2 18, Biztonsági fényfüggönyök 40 mm felbontás OY061S OY062S OY063S OY064S OY065S OY066S OY067S OY068S OY069S OY070S teljes hossz L [mm] védelmi terület magassága [mm] rekcióidő [ms] 3,5 4 5,5 6,5 7, biztonságtechnikai megbízhatóság PFH D [1/h] 6,8-09 7,8-09 8,6-09 9,5-09 1,0-08 1,1-08 1,2-08 1,3-08 1,4-08 1,5-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms] 3,5 4,6 5,7 6,8 7,9 9,0 10,1 11,2 12,3 13, Biztonsági fényfüggönyök 50 mm felbontás OY082S OY083S OY084S OY085S OY086S OY087S OY088S OY089S OY090S teljes hossz L [mm] védelmi terület magassága 34 [mm] rekcióidő [ms] 4 4,5 5,5 6,5 7,5 8, biztonságtechnikai megbízhatóság PFH D [1/h] 7,2-09 7,9-09 8,5-09 9,2-09 9,8-09 1,0-08 1,1-08 1,2-08 1,2-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms] 4,0 4,8 5,7 6,6 7,5 8,4 9,2 10,1 11,0

35 Biztonsági fényfüggönyök 90 mm felbontás OY104S OY105S OY106S OY107S OY108S OY109S OY110S teljes hossz L [mm] védelmi terület magassága [mm] rekcióidő [ms] 4 4,5 5 5,5 5,5 6 6,5 biztonságtechnikai megbízhatóság PFH D [1/h] 7,8-09 8,3-09 8,8-09 9,3-09 9,8-09 1,0-08 1,1-08 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms] 4,0 4,4 4,8 5,3 5,7 6,2 6, , 3 és 4 sugaras biztonsági fényrácsok OY114S OY115S OY116S sugarak száma teljes hossz L [mm] védelmi terület magassága mm rekcióidő [ms] 2,5 3 3 biztonságtechnikai megbízhatóság PFH D [1/h] 6,9-09 7,6-09 8,2-09 Teszt impulzus időtartama ti [µs] Teszt impulzus intervallum T [ms] 2,6 2,9 3,1 13 Hibaelhárítás Az adó és a vevő LED-jei jelzik a hibás üzemállapotot. ( 9 Kezelő- és kijelző elemek). A hiba pontos leírását a következő táblázatban találja Adó hibadiagnózisa LED lehetséges ok hibaelhárítás piros piros 2 egymást követő impulzus 3 / 4 egymást követő impulzus hibás Pin 2 / 4 csatlakozás belső hiba 2-es és 4-es PIN csatlakozásokat ellenőrizni. Az eszközt javításra az ifm-képviselethez küldeni. 35

36 13.2 Vevő hibadiagnózisa LED lehetséges ok hibaelhárítás piros piros piros piros piros 2 egymást követő impulzus 3 egymást követő impulzus 4 egymást követő impulzus 5 egymást követő impulzus 6 / 7 / 8 egymást követő impulzus helytelen konfiguráció feedback külső védőkapcsoló hiányzik zavaró adót érzékel hiba OSSD-kimenetek belső hiba csatlakozásokat ellenőrizni. 4-es PIN csatlakozást ellenőrizni. megkeresni a zavaró adót, és a következő intézkedések valamelyikét alkalmazni: --a zavaró adó hatótávolságát magasról alacsonyra csökkenteni. --az adó és a vevő helyét felcserélni. --a zavaró adót arrébb tenni úgy, hogy a vevőt ne befolyásolja. --a zavaró adóból jövő sugarakat matt védőberendezésekkel leárnyékolni. csatlakozásokat ellenőrizni.ha a hiba továbbra is fennáll, az eszközt javításra az ifm-képviselethez küldeni. az eszközt javításra az ifm-képviselethez küldeni. sárga gyenge jel --az adó és a vevő helyzetét ellenőrizni. --frontlemezeket megtisztítani, hatótávolságot ellenőrizni. --újraindító impulzusra várni. 36

37 14 Karbantartás, helyreállítás és hulladékkezelés Végezzen karbantartást optoelektronikus védőberendezésén a hatályos nemzeti előírásoknak megfelelő időközönként. Az ellenőrzéseket szakembernek kell végeznie. Ajánlatos az adó és a vevő frontoldalát rendszeresen tisztítani. A tisztítást tiszta, nedves törlőkendővel végezze. Magas portartalmú környezetben ajánlott a megtisztított frontoldalakat antisztatikus termékkel lepermetezni. Tilos agresszív vagy súroló tisztítószereket használni, mert ezek rongálhatják a felületet. Elektrosztatikus feltöltődés elkerülése végett ne használjon gyapjútörlőt a frontfelületen. Karcolások az optoelektronikus biztonsági szenzorok frontoldalán eltéríthetik a fénysugarakat, és korlátozhatják a védőfunkciót. A készüléket csak a gyártó javíthatja. Használat után az eszközök hulladékkezelése az érvényes nemzeti környezetvédelmi előírásoknak megfelelően történjen. 37

38 15 Fogalmak és rövidítések blanking BWS opcionális működés, mely lehetővé teszi, hogy olyan tárgyak legyenek a védőzónában, melyek nagyobbak, mint a detekciós képesség, anélkül, hogy ez az OSSD-k lekapcsolásához vezetne. érintésmentesen ható védőberendezések. CCF Common Cause Failure kiesés együttes okok következtében. DC avg Muting MTTF d OSSD PFH (PFH D ) Average Diagnostic Coverage Mean Time To Dangerous Failure Output Signal Switch Device Probability of (dangerous) Failure per Hour átlagos hibafeltárási mutató egy biztonsági funkció átmeneti áthidaló működése a vezérlőrendszer biztonsági részeinek segítségével. átlagidő a veszélyt jelentő kiesésig. kimeneti jel-kapcsolóelem, statikus biztonsági kimenet. (veszélyt jelentő) kiesés valószínűsége óránként. PL Performance Level a biztonsági részek képessége a biztonsági funkció ellátására előre látható feltételek mellett a várható kockázat csökkentése érdekében. SIL Safety Integrity Level biztonsági integrációszint SIL 1-4 az IEC szerint. minél magasabb a SIL, annál kisebb a biztonsági funkció meghibásodásának valószínűsége. SIL cl Safety Integrity Level claim limit biztonsági integrációszint alkalmasság (IEC szerint) T M Mission Time használati időtartam T1 Test Interval ellenőrzési intervallum 38 Műszaki adatok és további információk:

39 16 Függelék 16.1 Ellenőrző lista Az ellenőrző lista a biztonsági fényfüggönyök / fényrácsok üzembe helyezéséhez nyújt segítséget. Legalább az ellenőrző listában felsoroltaknak meg kell lennie, de függ az alkalmazástól és a vonatkozó irányelvektől, szabványoktól is. 1. Figyelembe vette a gép biztonságára vonatkozó érvényes irányelveket / szabványokat? 2. A veszélyes területhez való hozzáférés biztosítása / veszélyterület biztosítása csak a biztonsági fényfüggöny / fényrács védőzónáján keresztül lehetséges? 3. Megtörténtek azok az óvintézkedések, melyek meggátolják, hogy bárki alulról, felülről vagy keresztül benyúljon, és ezek manipuláció ellen biztosítva vannak? 4. Megmérték a leállási-, ill. utánfutási időt, és ezeket összehangolták a biztonsági fényfüggöny / fényrács szerelésének megfelelően? 5. A biztonsági fényfüggönyök / fényrácsok szabályszerűen vannak rögzítve, és biztosítva vannak kilazulás vagy elmozdulás ellen? 6. A biztonsági fényfüggönyöket / fényrácsokat a jelen kezelési útmutató működési és karbantarási előírásai szerint ellenőrizték? 7. Alkalmazzák a vezérlőrészek külső ellenőrzését (EDM) (pl. védőkapcsoló, szelep, stb.)? 8. A biztonságosként meghatározott állapotot a biztonsági fényfüggönyök / fényrácsok ki- ill. lekapcsolásánál bevezették? 9. Van szennyeződés vagy karcolás a fényemittáló felületen? 10. Betartották a jelen kezelési útmutató összeszerelésre vonatkozó előírásait? Ez az ellenőrző lista nem helyettesíti a biztonságtechnikai végzettséggel rendelkező elektronikus szakember által végzett ellenőrzést, ill üzembehelyezést. 39
