PNI SAFE HOUSE 200 GÁZÉRZÉKELŐ KÉSZLET ÉS 3/4" MÁGNESSSZELEP. Használati útmutató

Átírás

1 PNI SAFE HOUSE 200 GÁZÉRZÉKELŐ KÉSZLET ÉS 3/4" MÁGNESSSZELEP Használati útmutató

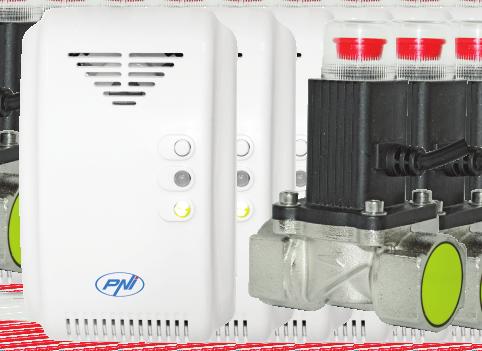

2 HU Bevezetés Ez a termék gázerzekelő nagy stabilitasú, falra szerelhető,gázszivargásra hasznalják. A terméket lehet házba, villába, üzletekbe, panziókba stb használni. Termék leírása Teszt gomb LED funkció LED fényjelző elindítva zöld/leállítva Kézi működtetési gomb Csatlakozókábel a gázérzékelőhöz Elektromágneses szelep 2

3 ÉRZÉKELŐ HASZNÁLATI ÚTMUTATÓ Főbb jellemzők - Nagy megbízhatóságú érzékelő - Visszaállítas riasztás után - Feldolgozás mikrovezérlő egységgel - Gázérzékelő/LPG - Különleges, falra szerelhető, nagy stabilitasú Műszaki adatok Tápellátás Jelenlegi fogyasztás stand-by mód Jelenlegi fogyasztás riasztó mód 220V 90mA 100mA Max. fogyasztas 3W ( 220V) Feltöltési idő Riasztási szint Riasztas jelzés Hibajelzés Hangerő Üzemi hőmérséklet Páratartalom Szerelés tipusa Érzékelő mérete kb. 180 másodperc 10±5 %LEL (Lower Explosive Limit); 0.5±0.25 (VOL%) piros LED vakuval LED piros és hosszabb hang 85dB/m C ~ +50 C 95% RH falra 115 x 72 x 46 mm 3

4 HU Telepítési utasítások 1. Ellen őrizze, hogy a kapott gáz nehezebb vagy kőnnyebb a levegőnél. LPG nehezebb gáz mint a levegő. A levegőnél nehezebb gázok: GPL stb. A levegőnél könnyebb gázok: földgáz, metángáz stb. 2.A gáz súlyától függöen válassza ki a megfelelő elhelyezesét a detektornak. Ha a gáz nehezebb a levegőnél helyezze 0,3-1 méterre a padlótól és 1,5 m a fogyasztótól. Abban az esetben ha a gáz könnyebb mint a levegő,helyezze a gázdetektort 0,3-1,0 m magasságban a mennyezetről, max. 1,5 m gázforrástól. Gázérzékelő MENNYEZETT Átmérő: 3M Tűzhely PADLÓ FLOOR 3. Rögzítse a csavart a falba majd helyezze el a gázérzékelőt. 4. Kérjük ne rögzítse a következő helyekre: ventilátor, ajtó vagy ablak, gőz, stb. 5.Minden készülek felszerelése meg kell feleljen a nemzeti jogszabályoknak. A szálaknak megfelelő méretűnek és színnek kell lenniük,a hibák elkerülése érdekében. Egy hibás csatlakozása a szálaknak hibásodást okoz riasztás esetén gázszivárgás miatt. 4

5 Csatlakozások P1 P2 SIG1 SIG2 Bemeneti teljesítmény Mágneses szelep Használati utasítas A gázerzekelőt hasznalható önnáloan is vagy egy elektromágneses szeleppel. Gázérzékelő független használata 1. Válassza ki a megfele lő helyet és k övesse az utas ításokat. 2. A gázérzékelőt kösse 220V forráshoz. A zöld Led villogni fog másodpercenként 3 percen keresztül, amely elegendő a szükséges idő előkészítéséhez. Az érzékelő érzékelése után az érzékelő rövid hangjelzést ad hogy figyelmeztesse, hogy belépett a normál működési állapotába. A LED továbbra is villogni fog. Gázérzekelő használata elektromágneses szeleppel együtt 1. Válassza ki a megfelelő helyett és kövesse az utasitásokat. 2. A gázerzekelőt kösse 220V forráshoz. A zöld Led villogni fog másodpercenként 3 percen keresztül, amely elegendő a szükséges idő előkészítéséhez. Az érzékelő érzékelése után az érzékelő rövid hangjelzést ad le hogy figyelmeztesse, hogy belépett a normál működési állapotába. A LED továbbra is villogni fog. 3. Ha a szenzor gázszivárgást érzékel pirosra váltnak a LED-ek, mig szirena a hangjelzest ad DI..DI Di... Di. DI Ha az erzekelő csatlakozik egy elektromágneses szelepre ez leállítja a gázszivárgást. Ezután a gázérzékelő visszatér normál működési állapotába gáz diszperzió után vagy az érzékelő újraindítása után. 4. Ha a szirena hosszú hangot ad ki és a LED pirosra vált, - hibat jelez. szakítsa meg az üzemeltetést és forduljanak egy szakosított szervízhez. 5. Ha az érzékelő nem megfelel öen működik kapcsoljuk ki a készüléket és végezzék el újra a működési előírásokat. Ha a probléma még fenn áll forduljanak egy szakosított szervízhez. 5

6 HU Tesztelés Ha tesztelni szeretné a készüléket, egy kis gázat lehet engedni a levegőbe 5 cm a gáz szellőzőktől egy gyújtó segítségével. A gyakori tesztelés csökkenti az érzékelő érzékenységét. Az érzékelő megszakítja a riasztást és visszatér a normál üzemmódjához, miután a gázsűrűség a riasztási szint alá esik. Karbantartás A felhasználó háromhavonta tisztítsa meg az érzékelő gáznyílásait és a megtisztitás után tesztelni kell a gázérzékelőt, hogy megbizonyosodjunk, hogy nem került az érzékelőben folyékony anyag Eljárások riasztás esetén A gázérzékelő eléri a riasztási állapotát ha a gáz sűrűsége a szobában meghaladja minimális riasztási szintet.következő képpen járjanak el: 1. Zárja le a gázcsapot 2. Nyítsa ki az ablakot és engedjen be leveg őt 3.Zárja le a tűz bármely forrását, és ne használjon olyan tárgyat, amely tűzet okozhat, például gyujtók, gyufa stb. 4. Ne kapcsoljanak fel elektromos berendezéseket 5. Probálja megtalálni a gázszivárgást és hivjon egy szakosított személyt, hogy segítsen. LED információ Piros LED időszakos Piros LED felkapcsolva Zöld LED időszakos/0.5 ms kikapcsolva 5 ms bekapcsolva Gázszivárgás Érzékelő hiba Fűtési érzékelő Figyelmeztetések 1.A gázérzékelőt megfelelő módon kell telepíteni és helyesen csatlakoztatni. Ne működik ha nincs árramforráshoz csatlakoztatva. 2.Megfelelően kell fentartani. 3. Minden hat hónap után tesztelje az érzékelőt 4.Külonböző okok miatt, mint például változó környezet, az árramforrás megszakítása vagy az elektronikai rendszer helytelenül működik, ezekből adódoan a rendszer nem megfelelően működhet. A felhasználónak ajánlott minden biztonsági óvintézkedést elvégeznie. 6

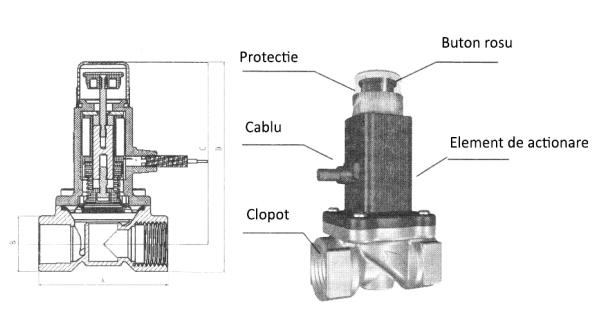

7 MÁGNESES SZELEP HASZNÁLATI ÚTMUTATÓ Mágneses szelep egy biztonsági megoldást ajánl,leállítja a gázat vészhelyzet esetén a szelep zárásával A mágneses szelepet lehet egy gázérzékelőhöz csatlakoztatni,egy tűzjelző áramkörhöz vagy más gázérzékelőkhöz típushoz (mint például wireless) hogy a gázellátás vészhelyzetben leálljon. Az elektromos szelep automatikus zárórendszerrel rendelkezik,ha 9-12 V bemenő feszültséget észlelnek. Lezárás után, ennek a kinyitásást manuálisan végződik el a piros gomb felemelésésvel. Műszaki adatok Zárási mód :áramimpulzus vagy manuális Tápellátás: DC 9 ~ 12 V (Impulzus) Anyag: sárgaréz ötvözet Letöltési kondenzátorok: 1000µF Tömítőanyag: NBR gumi Lezárási idő : < 1másodperc M. hőmérséklet: -10ºC +50 ºC Kábel hossz: 0.4 m Max. erőt.: 20 kpa vagy 100 kpa Csatlakozás: G3/4 FI Elindítás: manuális 7

8 HU hhasználati útmutató 1. A mágneses szelepet két módon lehet működtetni: a) Elektromos impulzus 1 másodperces (9V c.c.) b) A piros gomb megnyomása (először el kell távolítani a műanyag fedelet) A művelet után a mágneses szelep zárva marad. Megjegyzés: a mágneses szelep használata közben a védőkupak mindig maradjon rajta. 2. Amikor a mágneses szelep zárva van, huzza meg a piros gombot függőlegesen felfele a feloldáshoz. Mágnesszelep nyitva marad. Megjegyzés: A gombot nem szabad függőlegesen húzni ha a nyomás mindkét oldalon van nem lesz kiegzensúlyozott. 3. A mágneses szelep automatikusan záródik amikor megkapja az érzékelő jelt. 4. Bezárás után ellenörizni kell a gázrendszert. Legyen óvatos, ha mágnesszelepet újra kell indítani. Telepítési javaslat 1. A mágnesszelepet csak szakképzett személyzet telepítheti. 2. A mágnesszelepet a fő gázvezetéken belül kell telepiteni 3. A mágnesszelepet lehet vízszintesen vagy függőlegesen telepíteni. A teketcset nem szabad fejjel lefele telepíteni. 4. A vezetékeket megfelelően kell csatlakoztatni. Fehér kábel a pozitív, a fekete a negatív. Ha nem megfelelően van csatlakoztatva rövidzárlatot okozhat. 5. Munkálat közben el kell távolitani a mágnesszelepet, hogy elkerülje a hibákat. 6. Nyomásproba közben a szolenoidot meg kell nyitani. 7. A nyitó mágnesszelepet gombot fel lehet húzni függőlegesen, amikor a nyomás egyenlő (szívó és kipufogó). 8. Fordított polaritás és nem megfelelő feszültség károsíthatja a mágnest. 8

9 9. Nem vallalunk garanci át ha nem megfelelően van telepitve. 10. Ajánlott a telepítése a csomagban levő gázérzékelővel amely csatlakozik a mágneses szeleppel plug & play ( csatlakozó a csatlakozóhoz), további változtatás nélkül. Óvintézkedések 1.Ha a csavarok, alátétek vizzel vagy vegyszerrel érinkeznek szükséges, hogy megtörölje öket a korrózió megelőzése érdekében; 2. Amennyiben a termék telepítve van teljesen vagy részben kültéren, ajánlott, hogy megvédje vízzel szemben; 3. Az átlátszó fedél célja, hogy megvédje a piros gomb véletlen működtetését. Érzékelő csatlakozása a mágneses szeleppel A gázérzékelő csatlakozása a mágneses szeleppel csatlakozókkal végződtetik el (plug & play) más beállítások nélkül, de mindkét termék más elektroventilátorokhoz is alkalmazható, vagy az érzékelőhöz ha megváltozik a csatlakozási rendszer A. A fekete vezetékes szál - (felület) csatlakozik a - mágneses szelepéhez. B. Fehér vezetékes szál + (terhelés ) csatlakozik a + mágneses szelepéhez. C. A tápegység 220V c.c. 9

10 RO Javaslatok a kábelhez 1. Kábel: két magos, 2 x 0.3 mm² vagy ennél nagyobb 2. Kábel hossza < 20 méter Karbantartás Végezzen rendszeres ellenőrzést. Meghibásodás esetén forduljon a gyártóhoz azonnali javítástért. 10
