1 HASZNÁLATI ÚTMUTATÓ GÁZÉRZÉKELŐ KÉSZLET ÉS SZOLENOID PNI SAFE HOUSE 200

2 HU Bevezetés Ez a termék gazerzekelő nagy stabilitasú, falra szerelhető, gázszivargásra hasznalják. A terméket lehet házba, villába, üzletekbe, panziókba stb használni. Termek leíras Teszt gomb LED funkció LED fényjelző elindítva zöld/leállítva Kézi működtetési gomb Ellenőrző vonal ( csatlakozik a gázérzékelőhöz) Elektromágneses szelep 2

3 Főbb jellemzok Erzekelő képesség Visszaállitas riasztás után Feldolgozás mikrovezérlő egységgel Automatikis erzekelői hiba Gázérzékelő/LPG Különleges, falra szerelhető, nagy stabilitasú Mű szaki adatok Tápellátás Jelenlegi fogyasztás stand-by mód Jelenlegi fogyasztás riasztó mód Max. fogyasztas Feltöltési idő Riasztas szintje Riasztas jelzés Hiba jelzés Hangerő Hőmerseklet Nedvesség Szerelés tipusa Méretek AC 220V 90mA 100mA 3W (la AC 220V) mintegy 180 másodperc 10±5 (%LEL); 0.5±0.25 (VOL%) piros LED vakuval LED sárga és hosszabb hang 85dB/m C ~ +50 C 95% RH a falon 115 x 72 x 41 mm 3

4 HU Telepítési utasítások 1. Ellenőrizze, hogy a kapott gáz nehezebb vagy kőnnyebb a levegőnél. LPG nehezebb gáz mint a levegő. 2. A gáz súlyától függöen válassza ki a megfelelő elhelyezesét a detektornak. Ha a gáz nehezebb a levegőnél helyezze 0,3-1 méterre a padlótól és 1,5 m a fogyasztótól. gázérzékelő mennyezet átmérő: 3M tűzhely emelet FLOOR 3. Rögzítse a csavart a falba majd helyezze el a gázérzékelőt. 4. Kerjük ne rögzítse a következő helyekre: ventilátor, ajtó vagy ablak, göz, stb. 5. Minden készülek felszerelése meg kell feleljen a nemzeti jogszabályoknak. A szálaknak megfelelő szinük és méretük kell legyen. 4

5 Csatlakozások P1 P2 SIG1 SIG2 Bemeneti teljesítményszolenoid Használati utasítas A gazerzekelőt hasznalható önnáloan is vagy egy elektromágneses szeleppel. Fü ggetlen gázerzékelő használata 1. Válassza ki a megfelelő helyet és kövesse az utasításokat. 2. A gázérzékelőt kösse AC 22oV forráshoz. A zöld Led pillogni kezd 3 percig, amíg az érzekelő felmelegedik. Mikor a Led zöldre vált a rendszer működik. Gázérzekelő használata elektromágneses szeleppel 1.Valassza ki a megfeleo helyet es kovesse az utasitasokat. 2. A gázerzekelőt kösse AC 22oV forráshoz. A zöld Led pillogni kezd 3 percig, amíg az erzekelo felmelegedik. Mikor a Led zöldre vált a rendszer működik. 3. Ha a szenzor gázszivárgást érzékel pirosra váltnak a LED-ek, mig szirena a hangjelzest ad DI..DI Ha az erzekelő csatlakozik egy elektromágneses szelepre ez leállítja a gázszivárgást. 4. Ha a szirena hosszú hangot ad ki és a LED pirosra vált, hibat jelez, szakítsa meg az üzemeltetést. 5. Ha az érzékelő nem megfelelöen működik kapcsoljuk ki a készüléket, és indítsuk újra 5

6 HU Teszt Ha tesztelni szeretne a készüléket, egy kis gázat lehet engedni a levegőbe 5 cm a gáz szellőzőktől egy gyújtó segítségével. A gyakori teszteles csökkenti az érzékelő érzékemységét. A gáz sűrűsége egy riasztást okozhat a GB kritérium szerint. Karbantartás A rendszert 3 hónaponként kell tisztitani, és tisztítas után teszteltetni kell. Eljárások riasztás esetén A gázérzékelő eléri a riasztási állapotát ha a gáz sűrűsége a szobában meghaladja minimális riasztási szintet. Kövesse az alábbiakat: 1.Zárja le a gázcsapot 2.Nyítsa ki az ablakot és engedjen be levegőt 3.Ne használjon semmit ami tüzet okozhat, pl gyújtó 4.Kerülje az elektromos kapcsolást 5.Probálja megtalálni a gázszivárgást és hivjon egy szakosított személyt, hogy segítsen. LED információ Piros LED időszakos Sárga LED felkapcsolva Zöld LED időszakos/0.5 ms kikapcsolva 5 ms bekapcsolva Gázszivárgás Érzékelő hiba Fűtési érzékelő Figyelmeztetés 1.A gázérzékelőt megfelelő modon kell telepíteni. 2. Megfelelöen kell fentartani. 3. Minden hat hónapban tesztelje a rendszert 4. Külonböző okok miatt, mint például valtozó környezet, kikapcsolas, ezekből adodoan a rendszer nem megfelelöen működhet. 6

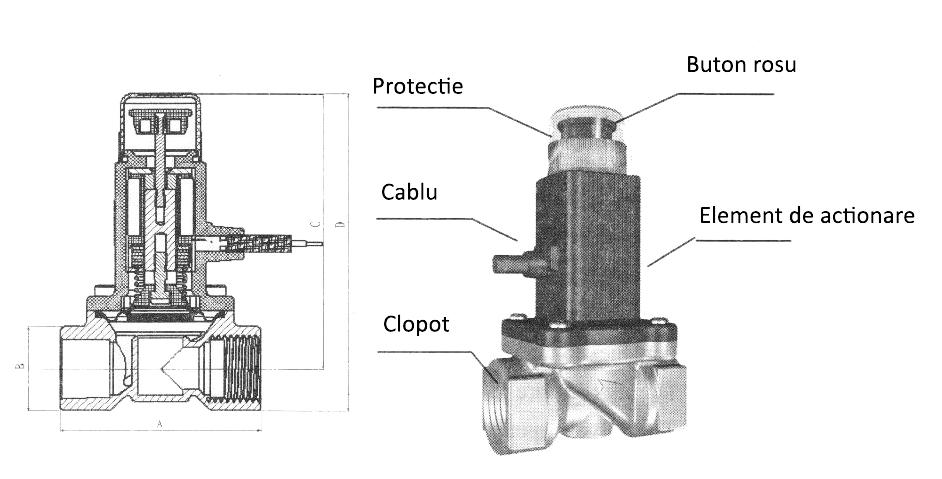

7 SZOLENOID GÁZ HASZNÁLATI UTASITÁS A PNI módel egy mágnesszelep rendszer, ami megoldást kinál a gáz elzárásához vészhelyzet esetén. Ezt lehet csatlakoztatni egy gáz érzékelőre vagy a túzjelzőre vészhelyzet esetén. A szolenoid tartalmaz egy automatikus zárt amikor a bemeneti feszültség 9-12V. Lezárása utan, a megnyitás kézzel történik felemelve függőlegesen a piros gombot. Ez a rendszer biztonságot nyújt gázszivárgás esetén. védelem piros gomb kábel akcio elem harang Műszaki adatok Gáz típusa: normal gáz Anyag: aluminium ötvözet Elzárási mód:aktuális pulzus vagy manuálisl Nyomás: DC 9 ~ 12 V (pulzus) Tömitőanyag: NBR gumi Kondenzátor töltése: 1000µF Üzemi hőmérséklet: -10ºC +50 ºC Elzárási idő: < 1 másodperc Maximális nyomás: 20 kpa vagy 100 kpa Robbanás ellenálása: Exm II T6 Hálozat: G1/2, G3/4 belső menet Kábel méret: 0.4 m Indítás: kézi Standard: Q/TDBX , GB

8 HU Használati utasitás 1. A mágneses szelepet két módon lehet működtetni: a) Elektromos impulzus 1 másodperces (9V c.c.) b) A piros gomb megnyomása (először el kell távolítani a műanyag fedelet) A művelet után a szolenoid szelep zárva marad. Megjegyzés: a szolenoid használata közben a védőkupak mindig maradjon rajta. 2. Amikor a szolenoid zárva van, huzza meg a piros gombot függőlegesen felfele a feloldáshoz. Mágnesszelep nyitva marad. Megjegyzés: A gombot nem szabad függőlegesen húzni ha a nyomás mindkét oldalon van nem lesz kiegzensúlyozott. 3. A mágneses szelep automatikusan záródik amikor megkapja az érzékelő jelt. 4. Bezárás után ellenörizni kell a gázrendszert. Legyen óvatos, ha szolenoidot újra kell indítani. Telepítési javaslat 1. A mágnesszelepet csak szakképzett személyzet a telepítheti. 2. A mágnesszelepet a fő gázvezetéken belül kell telepiteni 3. A szolenoidot lehet vízszintesen vagy függőlegesen telepíteni. A teketcset nem szabad fejjel lefele telepíteni. 4. A vezetékeket megfelelően kell csatlakoztatni. Fehér kábel a pozitív, a fekete a negatív. Ha nem megfelelően van csatlakoztatva rövidzárlatot okozhat. 5. Munkálat közben el kell távolitani a szolenoidot, hogy elkerülje a hibákat. 6. Nyomásproba közben a szolenoidot meg kell nyitani. 7. A nyitó szelonoid gombot fel lehet húzni függőlegesen, amikor a nyomás egyenlő (szívó és kipufogó). 8. Fordított polaritás és nem megfelelő feszültség károsíthatja a mágnest. 9. Nem vallalunk garanciát ha nem megfelelően van telepitve. 10. Javasoljuk hogy telepitsen gázérzékelőt ami összeköti a plug és play szolenoidot (jack dugó), változás nélkül. Óvintézkedések 1. Ha a csavarok, alátétek vizzel vagy vegyszerrel érinkeznek szükséges, hogy törölje öket a korrózió megelőzése érdekében; 2. Amennyiben a termék telepítve teljesen vagy részben kültéren, ajánlott, hogy megvédje vízzel szemben; 3. Az átlátszó fedél célja, hogy megvédje piros gomb működését.

9 detektor gáz szolenoid szelep csap csap tűzhely gáz mérő Érzékelő csatlakozás szolenoid Mindkét termék alkalmazhatók más szolenoid eszközzel vagy az érzékelővel ha megváltoztatja új rendszert. A. A barna színű vezeték csatlakozik a "-" (tömeges) a "-" mágnes. B. A kék vezetéket csatlakozik a "+" (terhelés) a "+" mágnes. C. A tápegység 220V dc gázérzékelő gázérzékelő szolenoid gáz Kábel javaslatok 1. Kábel: két vezetékes, 2 x 0,3 mm² vagy nagyobb 2. Kábel hossza <20 méter Karbantartás gázcső Végezzen rendszeres ellenőrzést. Meghibásodás esetén forduljon a gyártóhoz azonnali javítástért.
