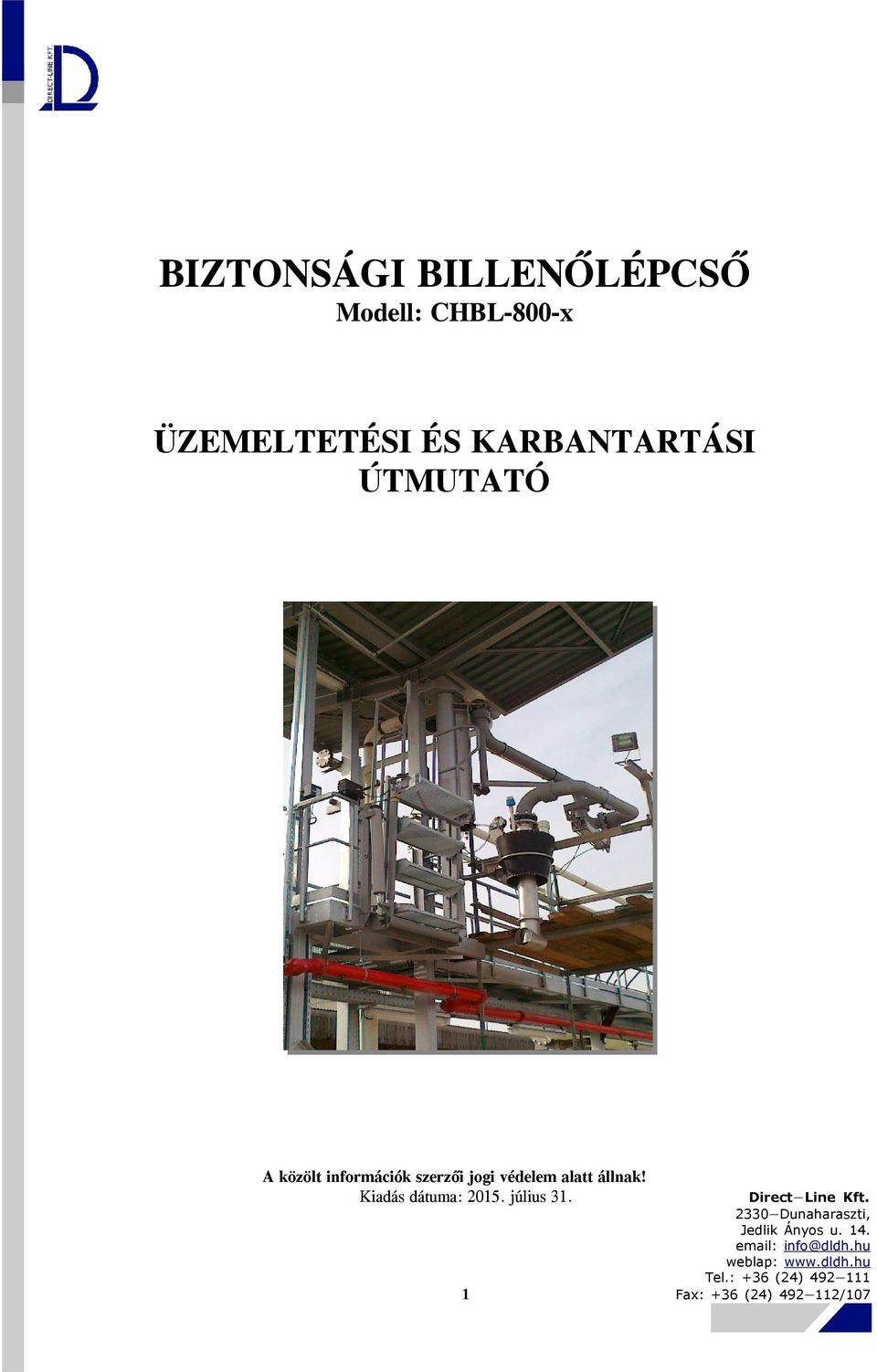

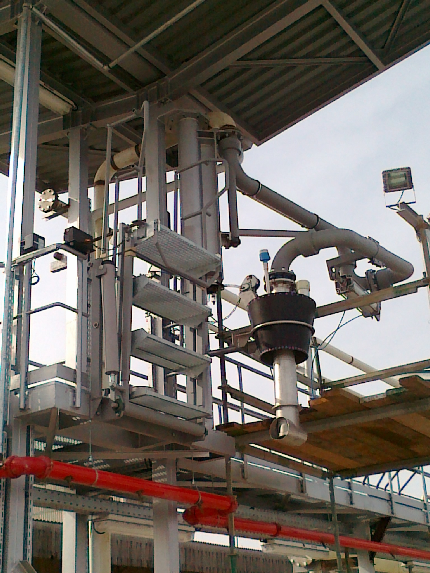

1 BIZTONSÁGI BILLENŐLÉPCSŐ Modell: CHBL-800-x ÜZEMELTETÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ 1 Fax: +36 (24) /107

2 Tartalomjegyzék 1. GYÁRTÓ BEVEZETÉS A CHBL 800/x biztonsági billenőlépcső szerkezeti felépítése, működése Főbb elemek és funkcióik A billenőlépcső műszaki adatai Üzembe helyezési utasítás Üzemeltetési utasítás A billenőlépcső leengedése Parkoló helyzetbe állítás Tartozéklista (CHBL 800/4) Karbantartási utasítás Általános előírás Rugós-henger beállítása Biztonságtechnika és munkavédelem Jótállási feltételek Fax: +36 (24) /107

3 1. GYÁRTÓ Direct- Tel.: web: GPS koordináták: É K Fax: +36 (24) /107

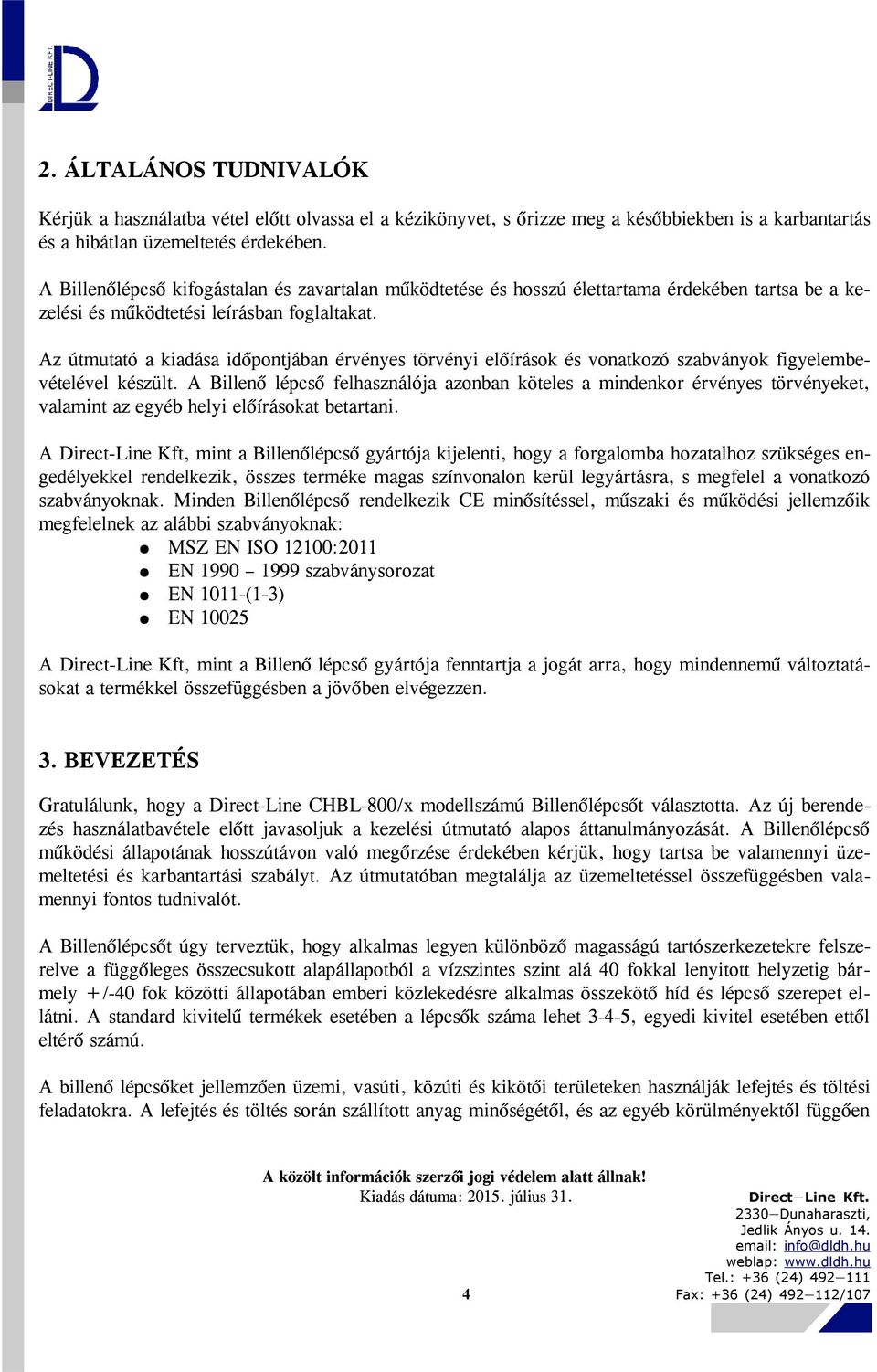

4 2. ÁLTALÁNOS TUDNIVALÓK Kérjük a használatba vétel előtt olvassa el a kézikönyvet, s őrizze meg a későbbiekben is a karbantartás és a hibátlan üzemeltetés érdekében. A Billenőlépcső kifogástalan és zavartalan működtetése és hosszú élettartama érdekében tartsa be a kezelési és működtetési leírásban foglaltakat. Az útmutató a kiadása időpontjában érvényes törvényi előírások és vonatkozó szabványok figyelembevételével készült. A Billenő lépcső felhasználója azonban köteles a mindenkor érvényes törvényeket, valamint az egyéb helyi előírásokat betartani. A Direct-Line Kft, mint a Billenőlépcső gyártója kijelenti, hogy a forgalomba hozatalhoz szükséges engedélyekkel rendelkezik, összes terméke magas színvonalon kerül legyártásra, s megfelel a vonatkozó szabványoknak. Minden Billenőlépcső rendelkezik CE minősítéssel, műszaki és működési jellemzőik megfelelnek az alábbi szabványoknak: MSZ EN ISO 12100:2011 EN szabványsorozat EN 1011-(1-3) EN A Direct-Line Kft, mint a Billenő lépcső gyártója fenntartja a jogát arra, hogy mindennemű változtatásokat a termékkel összefüggésben a jövőben elvégezzen. 3. BEVEZETÉS Gratulálunk, hogy a Direct-Line CHBL-800/x modellszámú Billenőlépcsőt választotta. Az új berendezés használatbavétele előtt javasoljuk a kezelési útmutató alapos áttanulmányozását. A Billenőlépcső működési állapotának hosszútávon való megőrzése érdekében kérjük, hogy tartsa be valamennyi üzemeltetési és karbantartási szabályt. Az útmutatóban megtalálja az üzemeltetéssel összefüggésben valamennyi fontos tudnivalót. A Billenőlépcsőt úgy terveztük, hogy alkalmas legyen különböző magasságú tartószerkezetekre felszerelve a függőleges összecsukott alapállapotból a vízszintes szint alá 40 fokkal lenyitott helyzetig bármely +/-40 fok közötti állapotában emberi közlekedésre alkalmas összekötő híd és lépcső szerepet ellátni. A standard kivitelű termékek esetében a lépcsők száma lehet 3-4-5, egyedi kivitel esetében ettől eltérő számú. A billenő lépcsőket jellemzően üzemi, vasúti, közúti és kikötői területeken használják lefejtés és töltési feladatokra. A lefejtés és töltés során szállított anyag minőségétől, és az egyéb körülményektől függően 4 Fax: +36 (24) /107

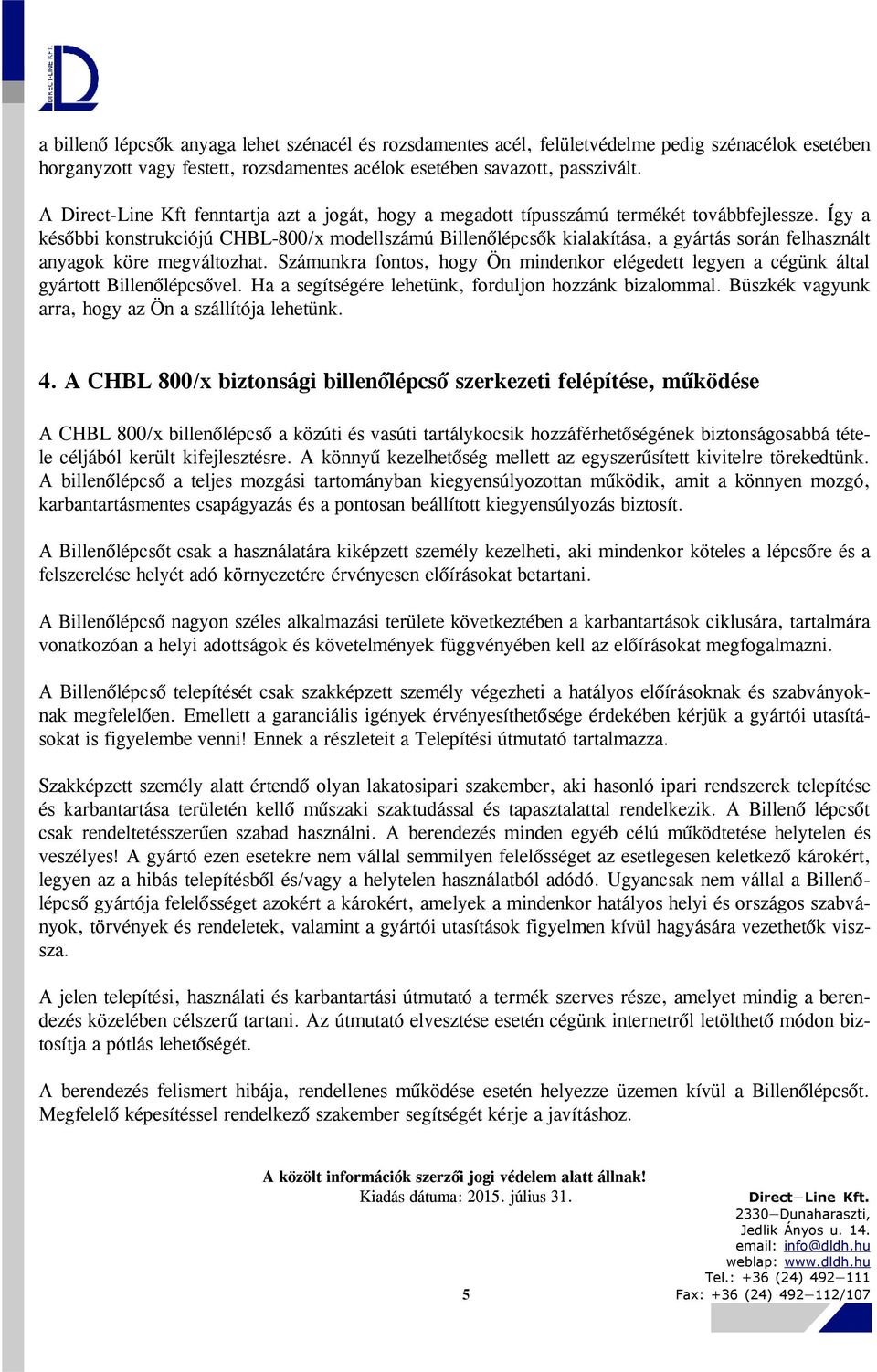

5 a billenő lépcsők anyaga lehet szénacél és rozsdamentes acél, felületvédelme pedig szénacélok esetében horganyzott vagy festett, rozsdamentes acélok esetében savazott, passzivált. A Direct-Line Kft fenntartja azt a jogát, hogy a megadott típusszámú termékét továbbfejlessze. Így a későbbi konstrukciójú CHBL-800/x modellszámú Billenőlépcsők kialakítása, a gyártás során felhasznált anyagok köre megváltozhat. Számunkra fontos, hogy Ön mindenkor elégedett legyen a cégünk által gyártott Billenőlépcsővel. Ha a segítségére lehetünk, forduljon hozzánk bizalommal. Büszkék vagyunk arra, hogy az Ön a szállítója lehetünk. 4. A CHBL 800/x biztonsági billenőlépcső szerkezeti felépítése, működése A CHBL 800/x billenőlépcső a közúti és vasúti tartálykocsik hozzáférhetőségének biztonságosabbá tétele céljából került kifejlesztésre. A könnyű kezelhetőség mellett az egyszerűsített kivitelre törekedtünk. A billenőlépcső a teljes mozgási tartományban kiegyensúlyozottan működik, amit a könnyen mozgó, karbantartásmentes csapágyazás és a pontosan beállított kiegyensúlyozás biztosít. A Billenőlépcsőt csak a használatára kiképzett személy kezelheti, aki mindenkor köteles a lépcsőre és a felszerelése helyét adó környezetére érvényesen előírásokat betartani. A Billenőlépcső nagyon széles alkalmazási területe következtében a karbantartások ciklusára, tartalmára vonatkozóan a helyi adottságok és követelmények függvényében kell az előírásokat megfogalmazni. A Billenőlépcső telepítését csak szakképzett személy végezheti a hatályos előírásoknak és szabványoknak megfelelően. Emellett a garanciális igények érvényesíthetősége érdekében kérjük a gyártói utasításokat is figyelembe venni! Ennek a részleteit a Telepítési útmutató tartalmazza. Szakképzett személy alatt értendő olyan lakatosipari szakember, aki hasonló ipari rendszerek telepítése és karbantartása területén kellő műszaki szaktudással és tapasztalattal rendelkezik. A Billenő lépcsőt csak rendeltetésszerűen szabad használni. A berendezés minden egyéb célú működtetése helytelen és veszélyes! A gyártó ezen esetekre nem vállal semmilyen felelősséget az esetlegesen keletkező károkért, legyen az a hibás telepítésből és/vagy a helytelen használatból adódó. Ugyancsak nem vállal a Billenőlépcső gyártója felelősséget azokért a károkért, amelyek a mindenkor hatályos helyi és országos szabványok, törvények és rendeletek, valamint a gyártói utasítások figyelmen kívül hagyására vezethetők viszsza. A jelen telepítési, használati és karbantartási útmutató a termék szerves része, amelyet mindig a berendezés közelében célszerű tartani. Az útmutató elvesztése esetén cégünk internetről letölthető módon biztosítja a pótlás lehetőségét. A berendezés felismert hibája, rendellenes működése esetén helyezze üzemen kívül a Billenőlépcsőt. Megfelelő képesítéssel rendelkező szakember segítségét kérje a javításhoz. 5 Fax: +36 (24) /107

6 A berendezés garanciális javítását kizárólag a gyártó által meghatalmazott szervizcég végezheti eredeti alkatrészek felhasználásával! Ezen követelmények be nem tartása veszélyeztetheti a készülék biztonságos működését és érvényteleníti a jótállást! A készülék hatékony és helyes működésének biztosítása érdekében megfelelő képesítéssel rendelkező szakembernek a gyártó utasításai alapján rendszeres karbantartást kell végeznie. A berendezéshez kizárólag eredeti tartozékokat, illetve opcionális kiegészítő elemeket szabad használni. Fontos: Minden használatbavétel előtt ellenőrizze, hogy a Billenőlépcső szerkezetében nem történt-e a használatot veszélyeztető sérülés. Bármilyen sérülés esetén el kell végezni a javítást, s annak megtörténtéig nem szabad üzembe helyezni. A meghibásodás könnyű és gyors kijavítása érdekében a gyártó tartalék alkatrészekkel áll az Ön rendelkezésére. A hibás alkatrész beazonosítását könnyíti meg az útmutató 7.3. pontjában található, rajzokkal illusztrált tételjegyzék. Kérjük, hogy az alkatrészek megrendelésekor a tételjegyzékben alkalmazott elnevezéseket és egyéb azonosítókat használja Főbb elemek és funkcióik Keret: Biztosítja a stabilitást minden szerkezeti egység számára. A kereten található furatok az emelvény szegélyére történő felerősítését szolgálják. Rögzítő szerkezet: A rugó-előfeszítéses rögzítőkarom üzemen kívüli helyzetben is stabilan tartja a billenőlépcsőt, amely így lezárja a kezelőhíd korlátján kiképzett rést. Lépcsőfokok: Tűzihorganyzott, csúszásmentesített rostélyrácsból készülő elemek, melyek közül a második fok osztott, fél oldala fölhajtható, így mozgatáskor elkerülhető a kezelő lábának beszorulása. A lépcsőfokok rögzítésének speciális kialakítása biztosítja, hogy azok a teljes mozgási tartományban vízszintes síkban mozogjanak. Korlát: A korlátok lécei a lépcső dőlési szögével mindig megegyezően mozognak. 6 Fax: +36 (24) /107

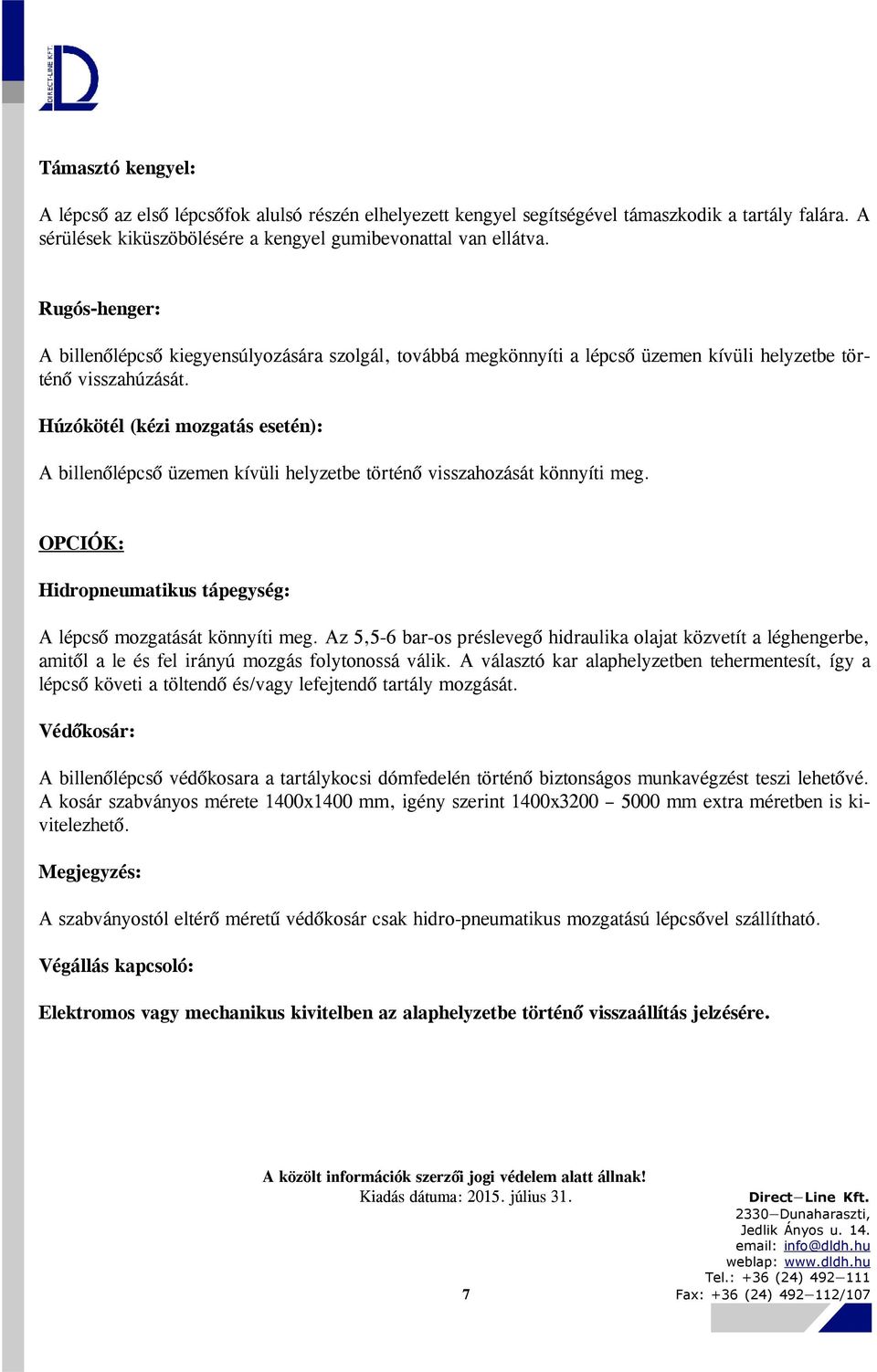

7 Támasztó kengyel: A lépcső az első lépcsőfok alulsó részén elhelyezett kengyel segítségével támaszkodik a tartály falára. A sérülések kiküszöbölésére a kengyel gumibevonattal van ellátva. Rugós-henger: A billenőlépcső kiegyensúlyozására szolgál, továbbá megkönnyíti a lépcső üzemen kívüli helyzetbe történő visszahúzását. Húzókötél (kézi mozgatás esetén): A billenőlépcső üzemen kívüli helyzetbe történő visszahozását könnyíti meg. OPCIÓK: Hidropneumatikus tápegység: A lépcső mozgatását könnyíti meg. Az 5,5-6 bar-os préslevegő hidraulika olajat közvetít a léghengerbe, amitől a le és fel irányú mozgás folytonossá válik. A választó kar alaphelyzetben tehermentesít, így a lépcső követi a töltendő és/vagy lefejtendő tartály mozgását. Védőkosár: A billenőlépcső védőkosara a tartálykocsi dómfedelén történő biztonságos munkavégzést teszi lehetővé. A kosár szabványos mérete 1400x1400 mm, igény szerint 1400x mm extra méretben is kivitelezhető. Megjegyzés: A szabványostól eltérő méretű védőkosár csak hidro-pneumatikus mozgatású lépcsővel szállítható. Végállás kapcsoló: Elektromos vagy mechanikus kivitelben az alaphelyzetbe történő visszaállítás jelzésére. 7 Fax: +36 (24) /107

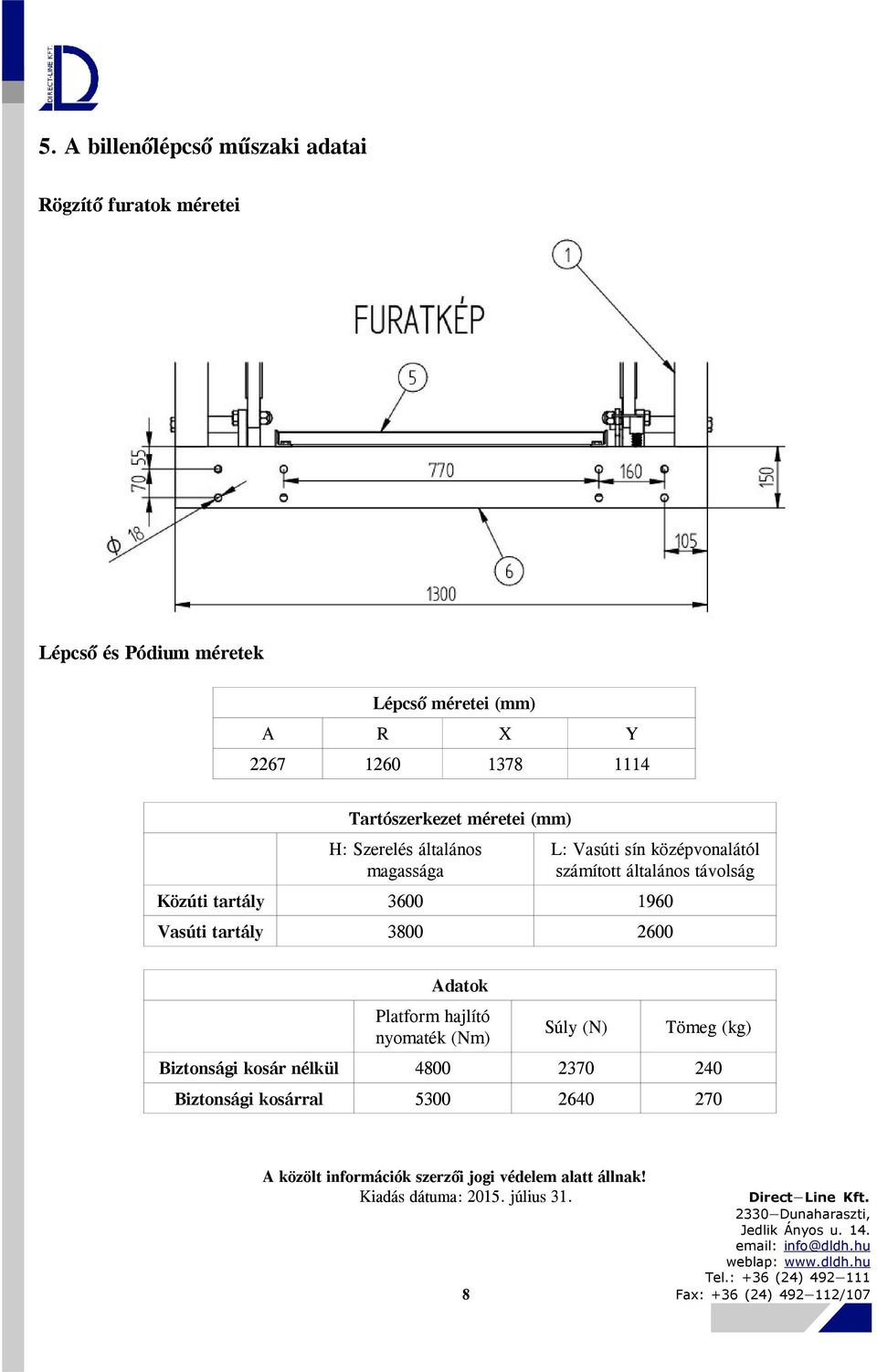

8 5. A billenőlépcső műszaki adatai Rögzítő furatok méretei Lépcső és Pódium méretek Lépcső méretei (mm) A R X Y Tartószerkezet méretei (mm) H: Szerelés általános magassága L: Vasúti sín középvonalától számított általános távolság Közúti tartály Vasúti tartály Adatok Platform hajlító nyomaték (Nm) Súly (N) Tömeg (kg) Biztonsági kosár nélkül Biztonsági kosárral Fax: +36 (24) /107

9 6. Üzembe helyezési utasítás 6.1. Előírások A lépcső felszerelése után a helyi előírásoknak megfelelő biztonsági festést feltétlenül el kell végezni! A billenőlépcső felszerelésére szolgáló furatkép házi szabványként rögzített, így a fogadó pódium furatképét előzetesen ehhez igazodóan ki kell alakítani. A lépcső rögzítőlemezét a pódium homloklemezéhez M16-os mm hosszú csavarokkal rögzíthetjük 8 furat segítségével. A lépcső a megfelelő felhelyezést követően azonnal üzemkész, a gyártás során minden lényeges beállítás megtörténik. Próbaképpen nyissuk le, majd húzzuk fel alaphelyzetbe néhányszor a billenő lépcsőt, s győződjünk meg a kifogástalan működéséről. FIGYELEM! Felhelyezésnél a lépcsőt ne a korlátnál fogva emeljük meg, hanem a teherviselésre alkalmas pontokon függesszük fel. 7. Üzemeltetési utasítás 7.1. A billenőlépcső leengedése A billenőlépcsőt üzemen kívüli helyzetben a rögzítőkarom biztosítja. A karmot a pedál segítségével oldhatjuk ki, majd a lépcsőt ráengedjük a tartály oldalára a korlát előrenyomásával mindaddig, amíg a támasztókengyel felfekszik a tartályra. A billenőlépcsőt ne engedjük nagy sebességgel a tartályra rácsapódni! Miután a lépcső a tartályra felfeküdt, biztonsággal lehet rajta közlekedni. Amennyiben a CHBL-800 típusú billenőlépcsőhöz védőkosár is tartozik (kiegészítő felszerelés) úgy a járműre való feltámasztás nélkül is biztonsággal használható a berendezés. 9 Fax: +36 (24) /107

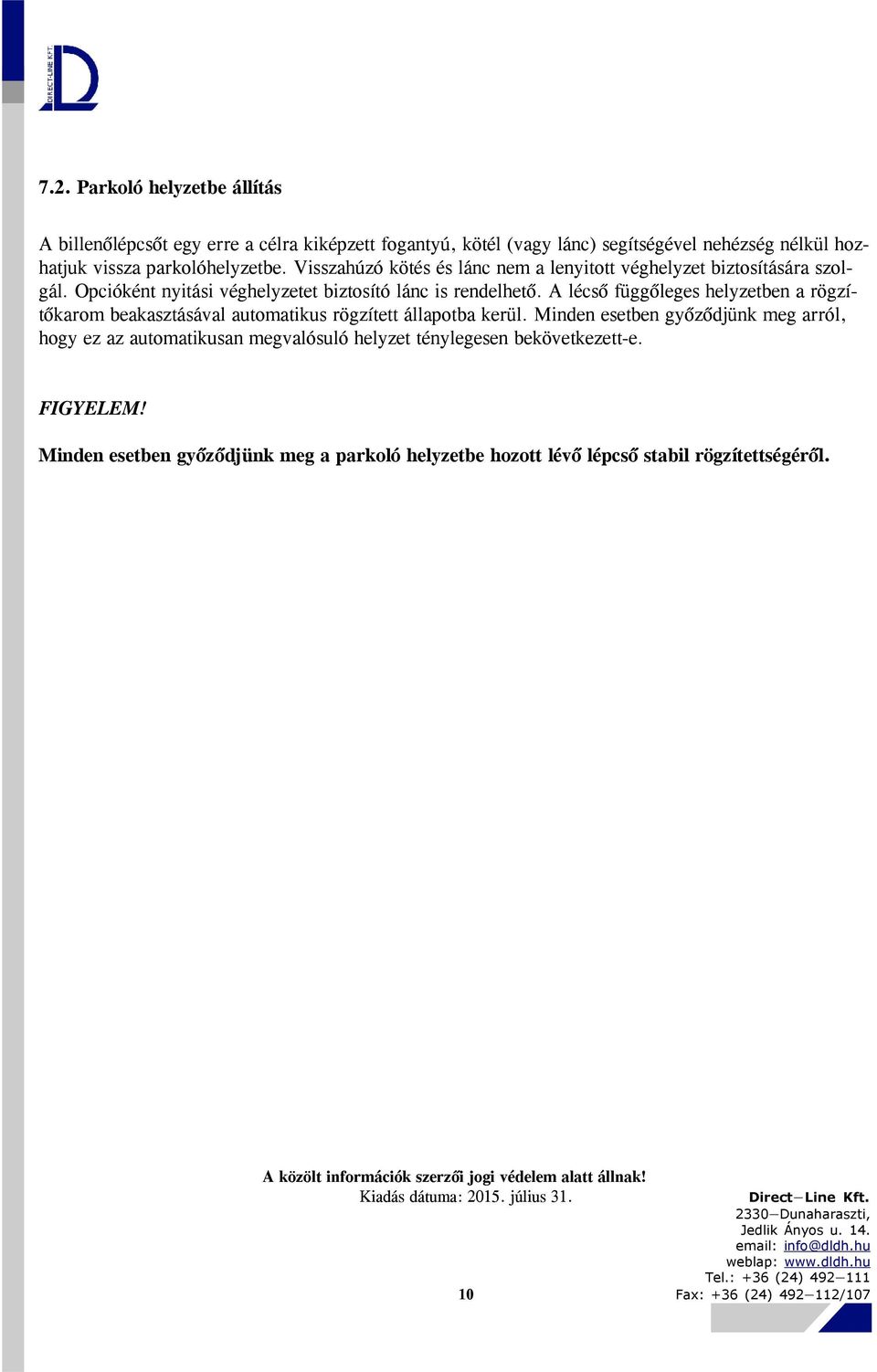

10 7.2. Parkoló helyzetbe állítás A billenőlépcsőt egy erre a célra kiképzett fogantyú, kötél (vagy lánc) segítségével nehézség nélkül hozhatjuk vissza parkolóhelyzetbe. Visszahúzó kötés és lánc nem a lenyitott véghelyzet biztosítására szolgál. Opcióként nyitási véghelyzetet biztosító lánc is rendelhető. A lécső függőleges helyzetben a rögzítőkarom beakasztásával automatikus rögzített állapotba kerül. Minden esetben győződjünk meg arról, hogy ez az automatikusan megvalósuló helyzet ténylegesen bekövetkezett-e. FIGYELEM! Minden esetben győződjünk meg a parkoló helyzetbe hozott lévő lépcső stabil rögzítettségéről. 10 Fax: +36 (24) /107

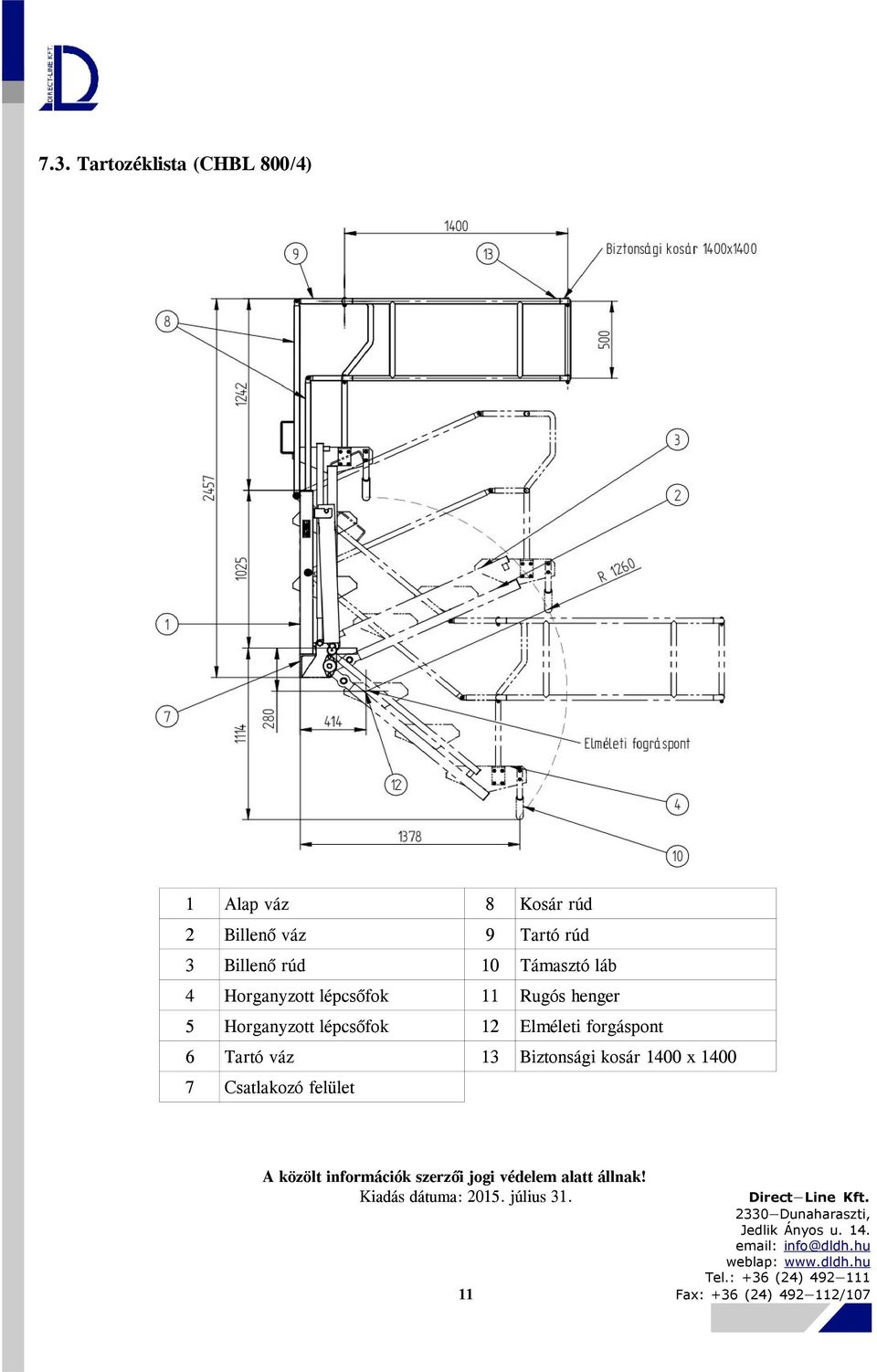

11 7.3. Tartozéklista (CHBL 800/4) 1 Alap váz 8 Kosár rúd 2 Billenő váz 9 Tartó rúd 3 Billenő rúd 10 Támasztó láb 4 Horganyzott lépcsőfok 11 Rugós henger 5 Horganyzott lépcsőfok 12 Elméleti forgáspont 6 Tartó váz 13 Biztonsági kosár 1400 x Csatlakozó felület 11 Fax: +36 (24) /107

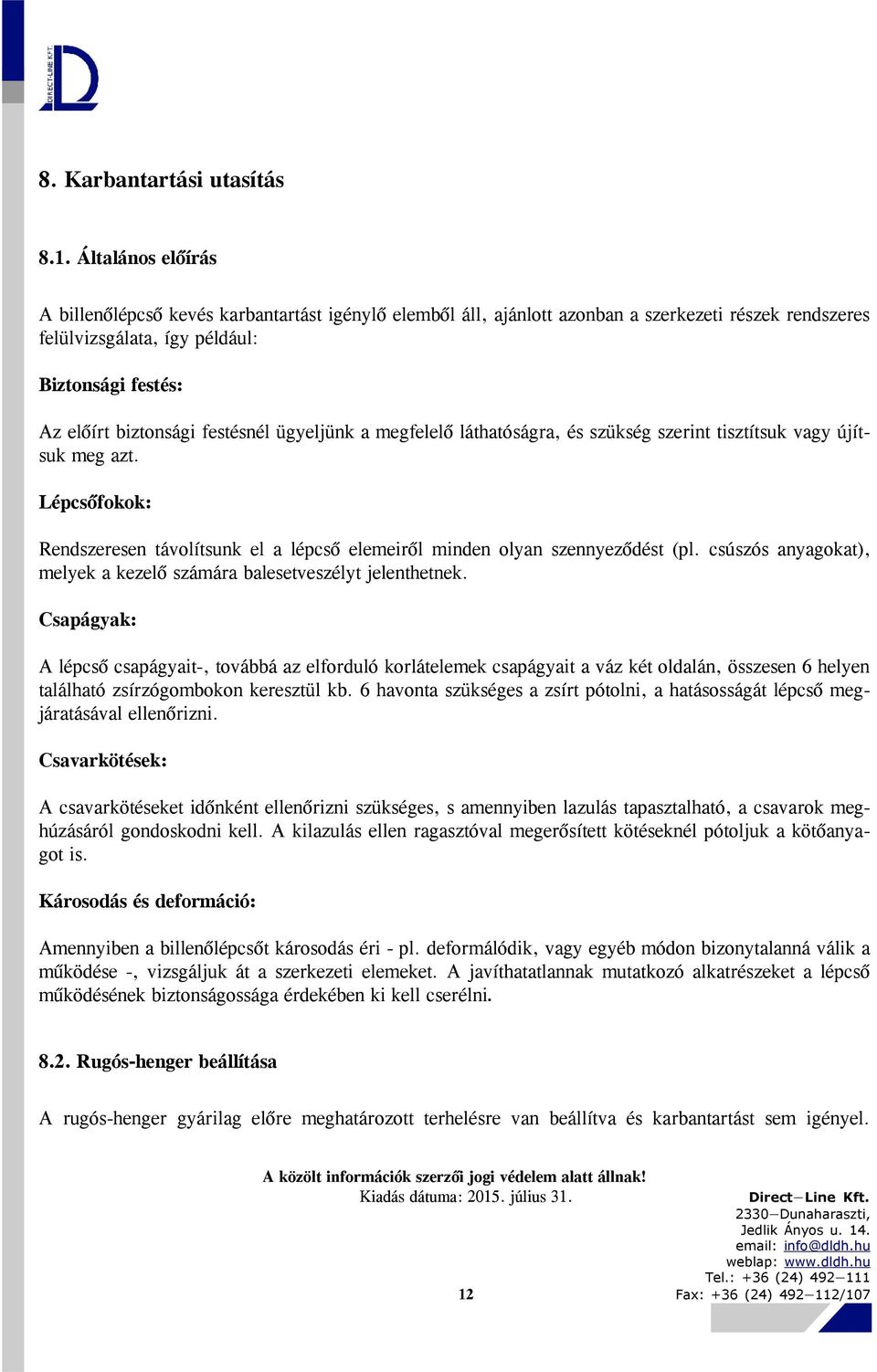

12 8. Karbantartási utasítás 8.1. Általános előírás A billenőlépcső kevés karbantartást igénylő elemből áll, ajánlott azonban a szerkezeti részek rendszeres felülvizsgálata, így például: Biztonsági festés: Az előírt biztonsági festésnél ügyeljünk a megfelelő láthatóságra, és szükség szerint tisztítsuk vagy újítsuk meg azt. Lépcsőfokok: Rendszeresen távolítsunk el a lépcső elemeiről minden olyan szennyeződést (pl. csúszós anyagokat), melyek a kezelő számára balesetveszélyt jelenthetnek. Csapágyak: A lépcső csapágyait-, továbbá az elforduló korlátelemek csapágyait a váz két oldalán, összesen 6 helyen található zsírzógombokon keresztül kb. 6 havonta szükséges a zsírt pótolni, a hatásosságát lépcső megjáratásával ellenőrizni. Csavarkötések: A csavarkötéseket időnként ellenőrizni szükséges, s amennyiben lazulás tapasztalható, a csavarok meghúzásáról gondoskodni kell. A kilazulás ellen ragasztóval megerősített kötéseknél pótoljuk a kötőanyagot is. Károsodás és deformáció: Amennyiben a billenőlépcsőt károsodás éri - pl. deformálódik, vagy egyéb módon bizonytalanná válik a működése -, vizsgáljuk át a szerkezeti elemeket. A javíthatatlannak mutatkozó alkatrészeket a lépcső működésének biztonságossága érdekében ki kell cserélni Rugós-henger beállítása A rugós-henger gyárilag előre meghatározott terhelésre van beállítva és karbantartást sem igényel. 12 Fax: +36 (24) /107

13 Amennyiben valamilyen okból az átállítása mégis szükségessé válna azt az alábbiak szerint végezzük: A Állítsuk a lépcsőt nyugalmi helyzetbe és rögzítsük! Távolítsuk el a védősapkát! Lazítsuk meg a szabályzóanya ellenanyáját! A szabályzóanya jobbra tekerésével növelhetjük a rugó feszítettségét! Húzzuk meg az ellenanyát! Helyezzük vissza a védősapkát! FIGYELEM! Ha a rugós-henger bármely fontos szerkezeti eleme (pl. a rugó, a burkolat) olyan sérülést szenved, amely a henger működését akadályozza, minden esetben a teljes hengert ki kell cserélni. A rugók cseréje balesetveszélyes, komoly sérülésekhez vezethet! Csak szakműhelyben, s megfelelő készülékek használata mellett ajánlott a rugóerő tároló szerkezet javítása. Amennyiben bármely okból a rugós-henger cseréje válna szükségessé, azt semmiképpen ne végezzük el a gyártóval történt konzultáció nélkül! 13 Fax: +36 (24) /107

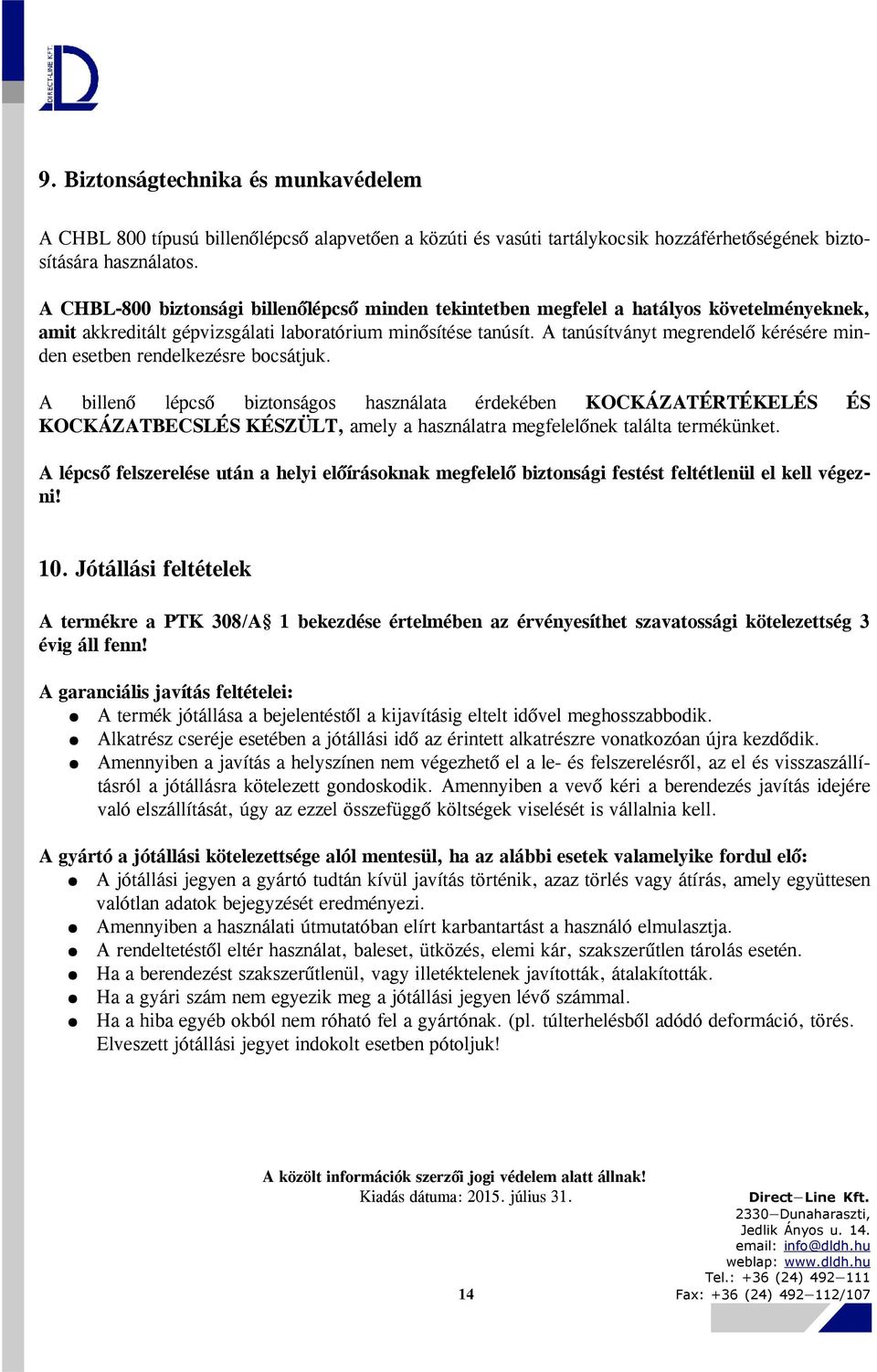

14 9. Biztonságtechnika és munkavédelem A CHBL 800 típusú billenőlépcső alapvetően a közúti és vasúti tartálykocsik hozzáférhetőségének biztosítására használatos. A CHBL-800 biztonsági billenőlépcső minden tekintetben megfelel a hatályos követelményeknek, amit akkreditált gépvizsgálati laboratórium minősítése tanúsít. A tanúsítványt megrendelő kérésére minden esetben rendelkezésre bocsátjuk. A billenő lépcső biztonságos használata érdekében KOCKÁZATÉRTÉKELÉS ÉS KOCKÁZATBECSLÉS KÉSZÜLT, amely a használatra megfelelőnek találta termékünket. A lépcső felszerelése után a helyi előírásoknak megfelelő biztonsági festést feltétlenül el kell végezni! 10. Jótállási feltételek A termékre a PTK 308/A 1 bekezdése értelmében az érvényesíthet szavatossági kötelezettség 3 évig áll fenn! A garanciális javítás feltételei: A termék jótállása a bejelentéstől a kijavításig eltelt idővel meghosszabbodik. Alkatrész cseréje esetében a jótállási idő az érintett alkatrészre vonatkozóan újra kezdődik. Amennyiben a javítás a helyszínen nem végezhető el a le- és felszerelésről, az el és visszaszállításról a jótállásra kötelezett gondoskodik. Amennyiben a vevő kéri a berendezés javítás idejére való elszállítását, úgy az ezzel összefüggő költségek viselését is vállalnia kell. A gyártó a jótállási kötelezettsége alól mentesül, ha az alábbi esetek valamelyike fordul elő: A jótállási jegyen a gyártó tudtán kívül javítás történik, azaz törlés vagy átírás, amely együttesen valótlan adatok bejegyzését eredményezi. Amennyiben a használati útmutatóban elírt karbantartást a használó elmulasztja. A rendeltetéstől eltér használat, baleset, ütközés, elemi kár, szakszerűtlen tárolás esetén. Ha a berendezést szakszerűtlenül, vagy illetéktelenek javították, átalakították. Ha a gyári szám nem egyezik meg a jótállási jegyen lévő számmal. Ha a hiba egyéb okból nem róható fel a gyártónak. (pl. túlterhelésből adódó deformáció, törés. Elveszett jótállási jegyet indokolt esetben pótoljuk! 14 Fax: +36 (24) /107
