Mennyezeti hősugárzó panelek

Átírás

1 Mennyezeti hősugárzó panelek 13 A helyiségbe átvitt hő Állandó levegő hőmérséklete és keringése körülöttünk Alacsonyabb beruházási költségek Alacsonyabb üzemeltetési költségek 197

2 MSP MENNYEZETI HŐSUGÁRZÓ PANELEK 199 HŐSUGÁRZÓ PANEL - ALAP-SPECIFIKÁCIÓ 201 MSP hősugárzó panel - átmenő 201 MSP hősugárzó panel - Csővég elágazással 202 MSP hősugárzó panel - 2x Csővégek elágazással 203 MSP PANELEK ÖSSZEKÖTÉSE 204 NEM STANDARD KIVITEL 205 Választható szín RAL 205 Világítás előkészítés (rések behelyezése) 205 MSP LED 205 FÜGGESZTŐRENDSZER 206 A Rendszer - trapéz-felfüggesztés, tartozékok 206 B Rendszer - huzalos Rendszer 207 FRIGOMA rendszer a mennyezeti HŰTÉSHEZ/FŰTÉSHEZ

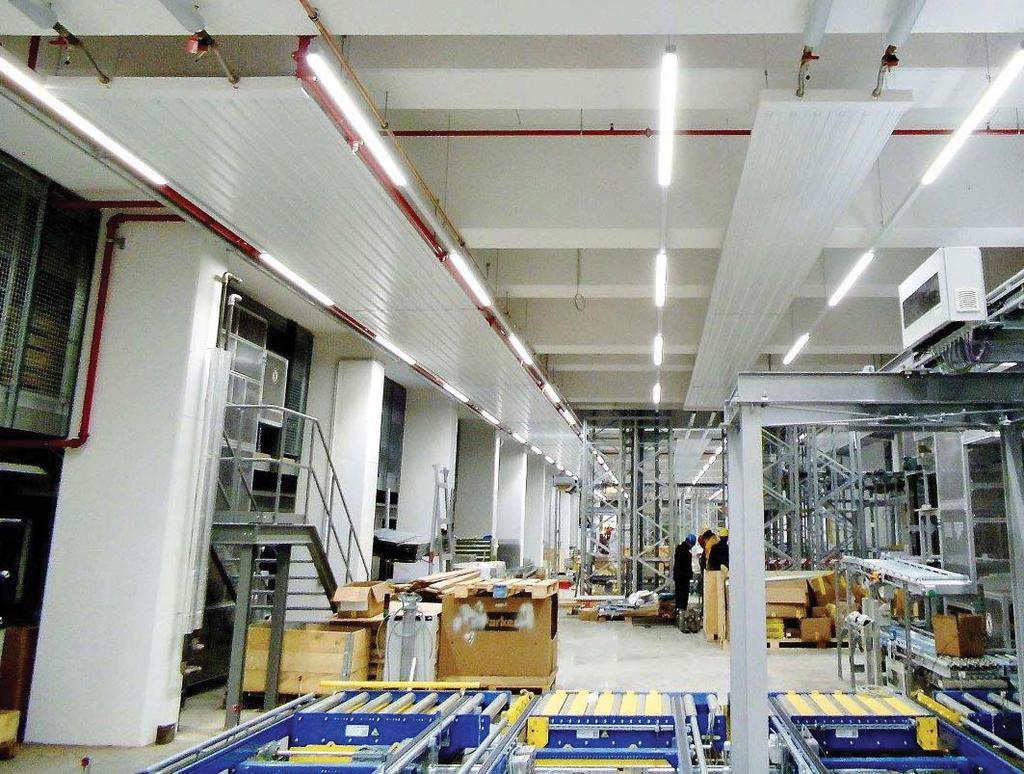

3 ÚJDONSÁG MSP mennyezeti hősugárzó panelek 13 A melegvizes hősugárzó panelek, a hő nagyrészét infravörös sugárzás formájában adja át a térnek. A panelek felfüggesztési magassága eközben jelentéktelen szereppel bír. Az infravörös sugárzás az összes felületet melegíti, és - a napsugárzáshoz hasonlóan - nagyon kellemes. Így tehát a fűtőenergia 79 %-a változik át hősugárzássá. A fűtés hatásmechanizmusa épp olyan egyszerű, mint amilyen hatékony: A meleg víz által felmelegített sugárzópanelek hőenergiát sugároznak a helyiségbe. Ez az energia csak az emberi testtel vagy a berendezési tárgyakkal érintkezve alakul át hővé. A hőveszteséget a panelek felső részében elhelyezet hőszigetelés akadályozza meg. A MSP hősugárzó panelek szabályzása standard, három- vagy kétutas szelepes és szivattyús bekötéssel történik. E bekötéshez található szivattyúcsoportokat- rendszereket megtalálják a termékkatalógusban. A HSP panelek jelentős előnye a nagyon könnyű panelok szerkezete. A tetőszerkezetre való felfüggesztésük csomós láncok vagy huzalrendszer segítségével történik. Az egyes MSP panelek fűtőcsöveinek összekötése préselhető idomok karmantyúk segítségével történik. Az ember hőérzetét, kényelmének nagyrészét két tényező befolyásolja: a) a körülöttünk lévő felületek középhőmérséklete (hősugárzás), b) a levegő hőmérséklete és áramlása (konvekció). Ahhoz, hogy kellemes hőérzetet nyerjünk, a meleglevegős rendszereknél szükséges, hogy - a hideg falak hatásának kompenzáláshoz - a levegő hőmérséklete magasabb legyen, mint az érzékelt hőmérséklet. Ellenkezőleg, sugárzó fűtésnél a felületek hőmérséklete magasabb, s így a levegő hőmérséklete alacsonyabb lehet. A két rendszer közti levegő-hőmérséklet különbség még 7 C is lehet. Az alacsonyabb levegőhőmérséklet azután alacsonyabb falon és tetőn keresztüli hőveszteségekben nyilvánul meg. Közép-Európában kiszámítható, hogy a fűtött térségben minden egyes fok csökkentés még 6 % megtakarítást is eredményezhet. Itt tehát egészen 42 %-ig terjedő megtakarítást kapunk. Amennyiben ezekbe az összehasonlításokba bevonjuk a meleglevegős rendszereknél szükséges hosszabb csővezetékek veszteségeit is, a tervezett meleglevegős rendszer hősugárzóra történő cseréjével akár 45 %-ot is nyerhetünk. Olyan felújításoknál, ahol a meleglevegős rendszer már nem a tervezett feltételek mellett, működik, ez az érték még magasabb. Amennyiben a sugárzó rendszert úgy tervezik, hogy az a szellőztető levegő utánmelegítését is biztosítja, 60 %-os megtakarításról is beszélhetünk. A sugárzó fűtés további nagy előnye, hogy alacsonyabb levegő-hőmérséklet mellett az ember légzése jobb, és az ember kevésbé fáradt. Mennyezeti hősugárzó panelek A felhasznált anyagoknak és a magas gyártási minőségnek köszönhetően, a MEIBES s.r.o. a MSP hősugárzó panelekre10 évig terjedő garanciát ad 1 ). 1) Kérjen hosszabított garanciafeltételeket! 199

4 A HŐSUGÁRZÓ PANELES FŰTÉS ELŐNYEI A MELEGLEVEGŐS FŰTÉSSEL SZEMBEN Esettanulmányok Megbízás: rekonstrukción átesett tornaterem, méretei: m, külső számítási hőmérséklet -12 C, javasolt belső hőmérséklet 20 C, hőveszteség 20,7 kw, a hőforrás az ekviterm vezérlésű kondenzációs gazkazán, névleges hőfoklépcső 70/55 C. Működés napi 16 óra. Hősugárzó panelek - tervezet: A ČSN EN szabvány B melléklete szerint a szükséges rendszerteljesítmény tervezésekor figyelembe kell venni a helyiség nagyobb belmagasságát. A hősugárzó fűtésnél azonban a korrekciós tényező egyenlő 1-gyel. Ezért a telepített teljesítmény 22,4 W. A tervben 4 MSP 22000/600 R2 függeszthető mennyezeti hősugárzó panelt javasoltak, ahol a felfüggesztés magassága 5,5 m. Ezeket egy szabályozókörbe kötötték, és két fűtőágba osztották (a legmelegebb víz mindig a külső hűtött falhoz kerül). A szabályozás folytonos a víz hőmérséklet-változásával a külső hőmérséklet szerint és a belső hőmérsékleti hatásokkal. Hőlégfúvó egység tervezete: A ČSN EN szabvány B melléklete szerint a helyiség belmagasságának hatását kifejező korrekciós tényező a hőlégfúvós fűtésnél 1,3. Ezért legalább 26,9 kw teljesítményű berendezés tervezése szükséges. Itt ugyanazzal a hőforrással számolunk. Két falra szerelhető melegvizes hőlégfúvó egység kerül telepítésre, melynek teljes teljesítménye 70/55/20 C-nál 28,5 kw. A ventilátorok teljesítményfelvétele 240 W. Ezeket a csarnok homlokfalán 3,5 m magasan telepítik. Burkolattal rendelkeznek a labda becsapódás elleni védelemért. Az egységek hatótávolsága 18 m. A vízhőmérséklet szabályozás ekviterm módon történik, a ventilátorok ki/be kapcsolását a belső hőmérséklet szabályozza. Gazdaságossági értékelés: Hőlégfúvó egységek MSP hősugárzó panelek Teljes bekerülési költség 4 885,- Euro 9 923,- Euro Hőigény (elektromos + gáz) 173,0 GJ/év 118,4 GJ/év (-30,5 %) Működési költségek (elektromos ,- Euro/év 2 038,- Euro/év gáz) Egyszerű megtérülési idő 4,98 év A nagyobb projekteknél a két változat közötti különbség kevesebb mint 5 év alatt kiegyenlítődik, a továbbiakban pedig a hősugárzó panelek jelentősen csökkentik a költségeit. 200

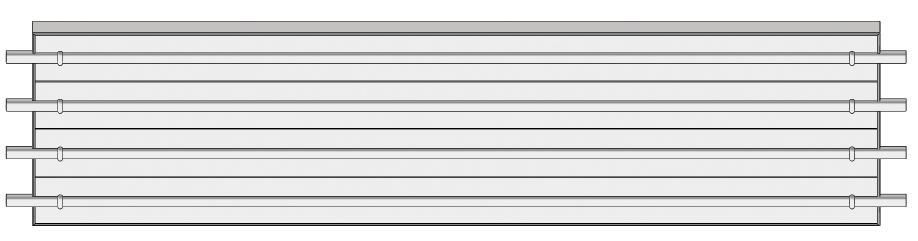

5 HŐSUGÁRZÓ PANEL - ALAP-SPECIFIKÁCIÓ 13 MSP hősugárzó panel - átmenő RAL 9016 (fehér), 4 cm szigetelés, függesztő karabinerek átmenő alsó takarólemezzel egy oldalon Csövek: Lamellák: Szigetelés: Teljes magasság: Nyomástűrés: precíziós acélcső, ø 28 1,5 mm alumínium bevonatos lamellák 40 mm vastagságú, Alumínium fólia, a panel gyártásakor beépítve 80 mm PN6 Mennyezeti hősugárzó panelek Szélesség 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Hossz 2 m 3 m 4 m 6 m Rendelési sz. / Euro/db ,60 91,00 114,50 132,10 154,10 178,30 203,70 229,10 254, ,40 136,20 171,60 198,10 230,90 267,50 305,50 343,20 381, ,30 181,70 229,10 264,10 308,10 357,00 407,40 457,70 508, ,50 272,70 343,20 396,50 462,20 535,30 611,10 686,80 762,50 201

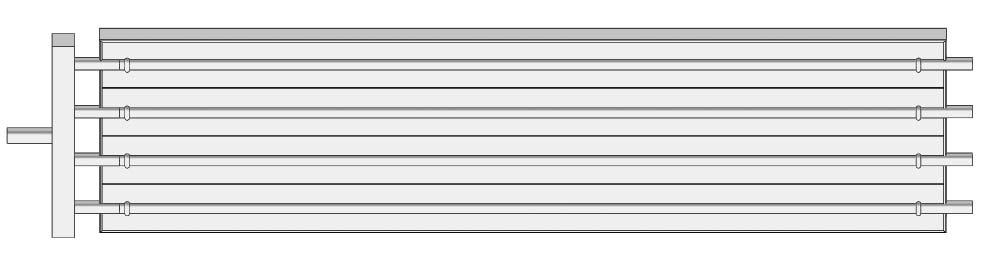

6 HŐSUGÁRZÓ PANEL - ALAP-SPECIFIKÁCIÓ MSP hősugárzó panel - csővég elágazással RAL 9016 (fehér), 4 cm szigetelés, függesztő karabinerek csővég elágazással (hegesztett csővég elágazással együtt különböző bekötési lehetőségek, a 7. old. szerint) Csövek: Lamellák: Szigetelés: Teljes magasság: Nyomástűrés: precíziós acélcső, ø 28 1,5 mm alumínium bevonatos lamellák 40 mm vastagságú, Alumínium fólia, a panel gyártásakor beépítve 80 mm PN6 standard (kérésre legfeljebb PN16) Szélesség 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Hossz 2 m 3 m 4 m 6 m Rendelési sz. / Euro/db ,00 130,90 163,00 188,80 219,40 252,20 285,80 319,30 352, ,80 176,50 220,10 255,20 296,20 341,30 387,60 433,90 480, ,60 221,60 277,20 321,20 373,40 430,50 489,40 548,40 607, ,20 308,90 391,70 453,30 527,10 608,80 693,10 777,10 861,40 Csővég-burkolat Rendelési sz Euro/db 21,00 23,10 25,30 27,30 29,50 31,60 33,60 35,80 37,90 202

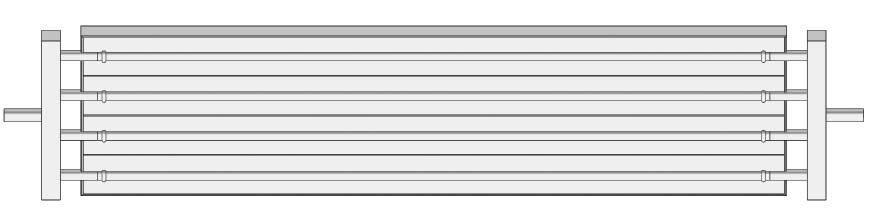

7 HŐSUGÁRZÓ PANEL - ALAP-SPECIFIKÁCIÓ 13 MSP hősugárzó panel - 2 csővégek elágazással RAL 9016 (fehér), 4 cm szigetelés, függesztő karabinerek Csővég elágazássa (hegesztett 2x csővég elágazással együtt különböző bekötési lehetőségek, a 7. old. szerint) Csövek: Lamellák: Szigetelés: Teljes magasság: Nyomástűrés: precíziós acélcső, ø 28 1,5 mm alumínium bevonatos lamellák 40 mm vastagságú, Alumínium fólia, a panel gyártásakor beépítve 80 mm PN6 standard (kérésre legfeljebb PN16) Mennyezeti hősugárzó panelek Szélesség 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Hossz 2 m 3 m 4 m 6 m Rendelési sz. / Euro/db ,70 170,90 211,10 245,80 284,60 325,70 367,80 410,00 451, ,50 216,40 268,60 311,90 361,50 414,80 469,70 524,10 579, ,30 261,90 325,70 377,90 438,30 504,00 571,50 638,70 706, ,50 352,50 440,20 510,00 592,40 682,70 775,20 867,70 960,20 Csővég-burkolat Rendelési sz Euro/db 21,00 23,10 25,30 27,30 29,50 31,60 33,60 35,80 37,90 Az MSP-nél kétszer vég, a regiszter burkolat igénye esetén, mindig 2 darab regiszter burkolat rendelése szükséges. 203

8 MSP PANELEK ÖSSZEKÖTÉSE Toldó préselhető V-profil - szénacél. Méret Csomagolás Rendelési sz. Euro/db PV 2,50 Karmantyú préselhető M-profil - szénacél. Méret Csomagolás Rendelési sz. Euro/db PM 2,40 MSP hősugárzó panel - Csővég gyüjtővel együtt - kivitel PN 6 standard, (magasabb, legfeljebb PN16, kérésre). Csatlakozás Hozzávenni a rend. számhoz Párhuzamos P Csatlakozás Egyoldali párhuzamos Hozzávenni a rend. számhoz H Csatlakozás Soros Hozzávenni a rend. számhoz S Csővég gyüjtővel, standard 5/4 külső menet. 204

9 NEM STANDARD KIVITEL 13 Választható MSP szín egyéni ajánlat a teljes mennyiség szerint, (meg kell határozni a RAL-t). Specifikáció Rendelési sz. Euro/db - felár A > 320 m 2 B 5 % az árhoz 180 m 2 < A < 320 m 2 B 15 % az árhoz 120 m 2 < A < 180 m 2 B 30 % az árhoz 60 m 2 < A < 120 m 2 B 40 % az árhoz Mennyezeti hősugárzó panelek Világítás előkészítés (rések behelyezése) Alkalmas az MSP következő standard szélességeire: 600, 900 a 1200 mm, ahol a világításhoz tervezett résszélesség: 750, 1050 és 1350 mm. Specifikáció Kiegészíteni a rendelési Euro/db számhoz Šířka mezery 150 mm L Az ár külön igényre* * a konkrét műszaki megoldás és a lámpa típusa szerint. MSP világítás LED Külön igényre. Csomagolás: 4 db LED, ideértve a 12 darab panelre rögzítőt, a 3 darab összekötőt és a 2 méter csatlakozó kábelt. Specifikáció Rendelési sz. Euro/db LED T5 - Light, 22 W, 1,5 m, 2280 Lumen ,70 Rendelési példa: 54 panel, hosszúság 6 m, szélesség 300 mm, átmenő 4 panel, hosszúság 4 m, szélesség 300 mm, csővég gyüjtővel együtt, párhuzamos csőbekötés 8 panel, hosszúság 6 m, szélesség 600 mm, két csővég gyűjtővel együtt, a csövek bekötése félpárhuzamos, előkészítéssel világításra. Specifikáció Rendelési sz. 54 panel panel P 8 panel HL 205

10 FÜGGESZTŐRENDSZER A RENDSZER- TRAPÉZ-FELFÜGGESZTÉS, TARTOZÉKOK Trapéz-felfüggesztés - külső Trapéz-felfüggesztés, alátétekkel menetes szárral, anyákkal, csomós lánc csatlakozó gyorskapcsokkal együtt Specifikáció Rendelési sz. Euro/db M N ,20 Trapéz-felfüggesztés - belső Trapéz-felfüggesztés, alátétekkel menetes szárral, anyákkal, csomós lánc csatlakozó gyorskapcsokkal együtt M N ,40 Profil-kapocs Függesztőkapocs, alátéttel és csomós lánc csatlakozó gyorskapoccsal együtt M N ,70 Betoncsavar-összeállítás M8/50 függesztő facsavar, M8/50 feszítőtipli, M8 cső-felfüggesztés, lánc-gyorskapocs ,50 Tartozékok K32 csomós lánc 1 m ,00 Állítható csavar DIN 1480 M6 110, szem horog ,00 M6 100, szem szem ,30 206

11 13 B RENDSZER - HUZALOS RENDSZER Trapéz-felfüggesztés (TH) Specifikáció Rendelési sz. Euro/db 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 Feszítő (SP) 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 Mennyezeti hősugárzó panelek Facsavar nyílás (EO) 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 Facsavar nyílás (EO45) 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 Facsavar nyílás (EO90) 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 207

12 Szem (FR) Specifikáció Rendelési sz. Euro/db 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 M8 menet (EF8) 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 Menetes átmenet M8 belső menet (ET8) 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 Záras horog (EC) 1 m 45 kg ,10 2 m 45 kg ,20 3 m 45 kg ,30 4 m 45 kg ,10 5 m 45 kg ,80 10 m 45 kg ,70 Tolóanya (ER8) 1 m 45 kg ,00 2 m 45 kg ,10 3 m 45 kg ,80 4 m 45 kg ,90 5 m 45 kg ,10 10 m 45 kg ,90 208

13 13 B Y-fit (felfüggesztés-tartozékok) Specifikáció Rendelési sz. Euro/db 300 mm (B) 45 kg , mm (B) 45 kg , mm (B) 45 kg ,80 CTI rendszer (CTI6) Max. üzemi terhelés 100 kg, a tartóhuzal átmérője 6 mm 4 m 100 kg ,40 6 m 100 kg ,40 8 m 100 kg ,40 10 m 100 kg ,40 12 m 100 kg ,30 15 m 100 kg ,90 20 m 100 kg ,80 25 m 100 kg ,40 30 m 100 kg ,30 35 m 100 kg ,20 40 m 100 kg ,80 Mennyezeti hősugárzó panelek C-Clip (CTI6) 1 m 45 kg ,70 2 m 45 kg ,40 3 m 45 kg ,50 4 m 45 kg ,30 5 m 45 kg ,40 GRIPPIN C6 csípőfogó Specifikáció Rendelési sz. Euro/db CTI ,30 GRIPTORQ CTI feszítő fogó A CTI rendszer-hez szolgál CTI ,90 209

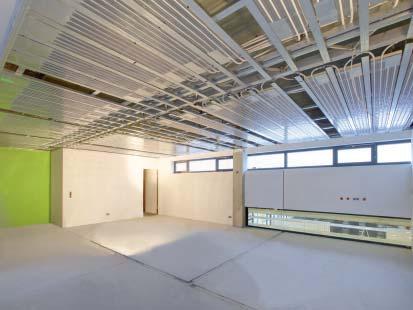

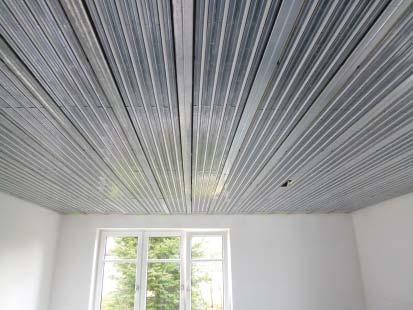

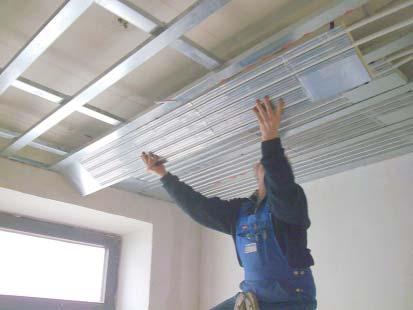

14 FRIGOMA rendszer a mennyezeti HŰTÉSHEZ/FŰTÉSHEZ A FRIGOMA rendszer egy mennyezeti hűtésrendszer, de használható akár mennyezeti fűtésként is. ÚJDONSÁG A rendszernek számos előnye van a hagyományos légkondicionáló rendszerekkel szemben. A légkondicionáló nagy mennyiségű levegő hűtését és annak térbe juttatását igényli. A ventilátorok egyfelől zajosak, másfelől felkeverik a helyiségben lévő port. Nem utolsó sorban a túlhűtés betegségek forrása is lehet. Ezeket a hátrányokat küszöböli ki a beépített csöves panel, amelyen át hűtött (vagy fűtő) víz kering, és hideget (meleget) sugároz a helyiségbe. Ezzel a módszerrel nagyon kellemes, de nem agresszív hűtési forma érhető el. A rendszert a szokásos gipszkarton mennyezetszerkezettel kombinálva tervezték. A rendszer nagyon könnyen telepíthető különleges szerszámok használata nélkül. A szerkezet rendkívül tűzálló. A panelek szerkezeti magassága megfelel a gipszkarton szerkezet magasságának. Nem csökken a helyiség belmagassága. Egy modulos rendszerről van szó a következő paraméterekkel: modulszélesség 23,5 cm modulhossz 100 és 500 cm között a gipszkarton mennyezet profiljai tengelytávolságának 31,2 cm és 33,2 cm közötti tartományban szükséges lennie. hűtőteljesítmény akár 65 W/m 2, fűtőteljesítmény 105 W/m 2 a panelek két kivitelben is kaphatók - szigeteléssel vagy anélkül. A szigeteléses változat elsősorban akkor megfelelő, ha a rendszer fűtésre szolgál, és a felfüggesztés felett fűteni nem igényelt tér található. A mennyezeti hűtés/fűtés moduljai Modul típusa Hossza mm Szélessége mm Felülete m 2 FRIGOMA ,35 FRIGOMA ,47 FRIGOMA ,59 FRIGOMA ,71 FRIGOMA ,82 FRIGOMA ,94 FRIGOMA ,06 FRIGOMA ,18 A FRIGOMA árát külön igény alapján küldjük el. 210
