1 Tisztelt Hölgyem/Uram, Kedves Kolléga! Engedje meg, hogy ezúton bemutassam Önnek a német DDL cég termékeit. A termékcsalád épületeknél, mérnöki létesítményeknél a közművek (víz, szennyvíz, gáz, elektromos és légtechnikai vezetékek) átvezetéseihez nyújt professzionális megoldásokat, de több egyéb egyedi megoldást is biztosít felhasználói számára. Kérem, nézze meg a mellékelt termékismertetőket, ahol a DDL rendszerekről bővebb információt kaphat. A termékcsalád jobb megismertetése végett egy személyes találkozás alkalmával termékmintákon keresztül is be tudjuk mutatni Önnek és/vagy munkatársainak a rendszer elemeit. A felmerült kérdésekre állunk rendelkezésére, örömmel fogadjuk az Ön vagy munkatársai jelentkezését. Bízva jövőbeni sikeres együttműködésünkben, Szívélyes üdvözlettel: Szira Ferenc tulajdonos ügyvezető RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu SZIREX Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető Tel/Fax: Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 1 / 38

2 TERMÉKISMERTETŐK DDL CSŐÁTVEZETÉSEK *** teljes termékskála *** A termékcsalád épületeknél, mérnöki létesítményeknél a közművek (víz, szennyvíz, gáz, elektromos és légtechnikai vezetékek) átvezetéseihez nyújt professzionális megoldásokat RING-SEAL moduláris gyűrűs tömítő rendszer 5 bar nyomásig PIPE-SEAL gumibetétes szorítótömítés 3 bar nyomásig BST kompakt tűzvédelmi rendszerrel ellátott moduláris kábelátvezetési technológia 2 bar nyomásig KG-MK faligallér EPDM gumiból 5bar nyomásig ASM csőlezáró gumiharang PQZ (Polimer-kvarchomok-cement) azbesztmentes vízzáró műbeton védőcső VÉDŐCSÖVEK (acél védőcsövek, galléros védőcsövek, csőfogadók, csőhüvelyek, fali konzolok) GUMITÖMÍTÉSEK MŰANYAG TÁVTARTÓK SANI-PIPE tárcsás védőcső 3 bar nyomásig GSD fémbetétes tömítőgyűrűk RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 2 / 38

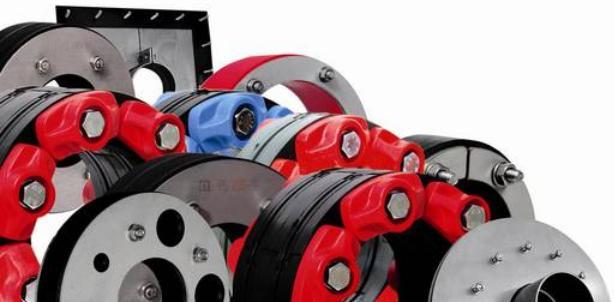

3 TERMÉKISMERTETŐ DDL Ring-Seal Gyűrűs tömítő rendszer 5 bar nyomásig ( 50 m-es vízoszlop nyomásig ) A RING-SEAL moduláris azaz csavaros kötésű egységelemekből álló tömítő rendszerrel biztosítható a védőcsövekben, magfuratokban történő közműátvezetések (csövek és kábelek) tökéletes szigetelése. A RING- SEAL tömítő rendszer használata víz- és gáznyomás elleni védelmet nyújt a föld feletti és alatti, külső és belső falaknál, mennyezeteknél, padozatoknál, valamint egyéb műtárgyaknál, mérnöki létesítményeknél. Agresszív környezetben is használható Ivóvíz rendszerekben is alkalmazható Hangszigetelő tulajdonságai megfelelnek a DIN 4109 szabványnak Utólagosan is beépíthető, javítható, cserélhető RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 3 / 38

4 A RING-SEAL termékfejlesztései megkülönböztetik a hasonló termékektől: 1. Körbefutó, vízzáró biztonsági horony 2. Tágulásihézag mentes, villás összekötési technika 3. Elfordulásmentes szorítóelemek (ékperemes szorítótalp kialakítás) Eredmény: RING-SEAL termékpaletta Általános termékjel: Lu-GT Kétféle nyomásállóságban gyártják: 1. Lu-GT 20, 20 m-es vízoszlopnyomásig (2 bar) 2. Lu-GT 50, 50 m-es vízoszlopnyomásig (5 bar) 4 típusban érhető el mindkét nyomásállósággal 1. Lu-GT epdm, szabványos gumi általános használathoz, C között 2. Lu-GT nbr, nitritgumi agresszív környezetben történő használathoz, ellenálló olajokkal, zsírokkal és oldószerek számos fajtájával szemben 3. Lu-GT sil, szilikongumi extrém hőmérsékleti viszonyok közti beépítésre, C között (árajánlat csak a megrendelés mértékének ismeretében adható!) Mindhárom típus kétféle kötőelemmel (csavar+anya) szállítható: a. vz, horganyzott kivitel b. va, rozsdamentes kivitel 4. Lu-GT KTW, ivóvízrendszereknél használatos tömítőgyűrűk, mindenesetben csak rozsdamentes acél csavarokkal szállítjuk 4 / 38

5 Kiírási/rendelési javaslat: Termékmegnevezési példa, amikor pl. a védőcső belső átmérője 120mm, a haszoncső külső átmérője 80mm és agresszív környezetbe, a védőcső mindkét végébe kívánjuk beépíteni: DDL/Szirex Ring-Seal tömítőgyűrű 2 x 8db x Lu-GT 300 / 50 nbr-va rozsdamentes csavarokkal RING-SEAL kiválasztás RING-SEAL kiválasztó excel file elérhető a Szirex honlapról: Mindössze KÉT adatot kell beírni: 1. Köpenycső (védőcső, magfurat) belső átmérőt 2. Haszoncső külső átmérőt A két adat beírását követően automatikusan megadja a táblázat a lehetőségeket. Amennyiben több lehetőséget is biztosít a táblázat, úgy azt a tömítőgyűrűt válasszuk, amelyiknél a legkisebb a csövek és a gyűrűstömítés közti méret differencia és/vagy a gyűrűstömítés feletti és alatti hézag minél egyenletesebben oszlik meg. RING-SEAL TERMÉKPALETTA: Típus RING-SEAL egységmodulok 2 bar nyomásig ( 20 m vízoszlop ) EPDM normál felhasználáshoz NBR NITRIT olajos, zsíros, agresszív környezetben KTW ivóvíz rendszerekhez vz / horganyzott va / rozsdamentes vz / horganyzott va / rozsdamentes va / rozsdamentes Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT bar nyomásig ( 50 m vízoszlop ) Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT Lu-GT / 38

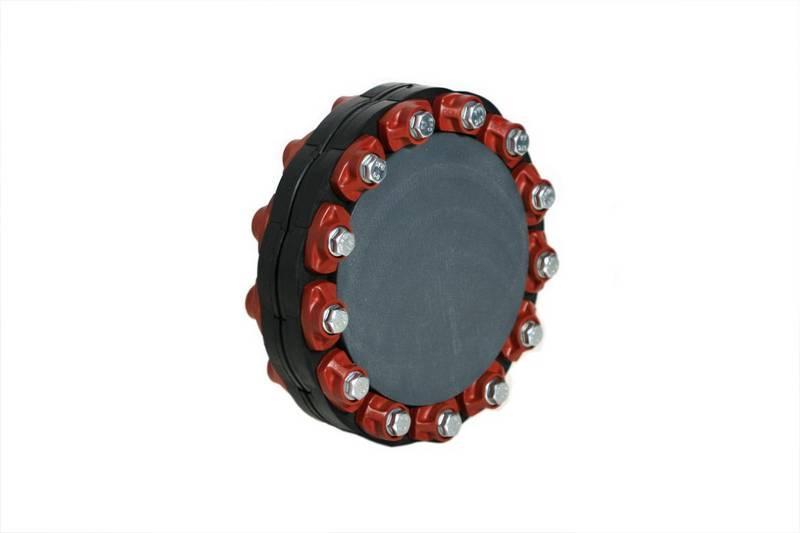

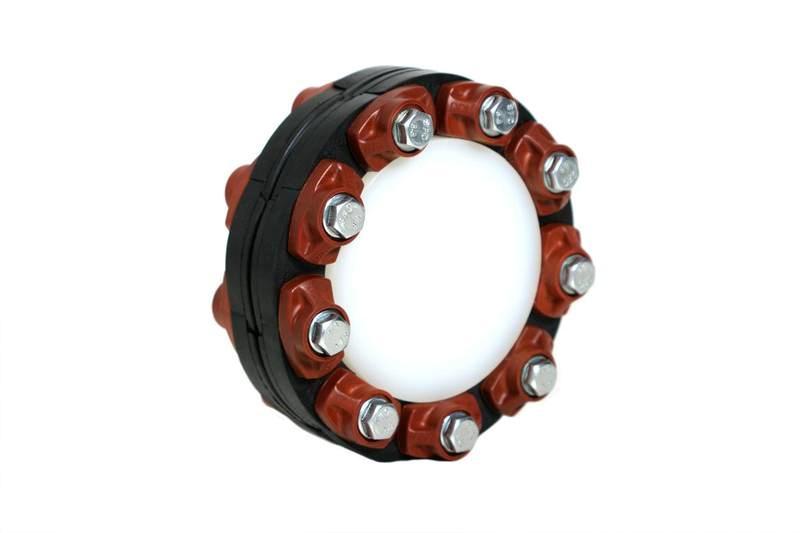

6 Ring-Seal Lu-GT kombi kábelátvezetésekhez 2 bar nyomásig, védőcső belső Ø 80/100/125/150/160, kábel Ø max: 45/65/90/110/110 mm, horganyzott és rozsdamentes acél kötőelemekkel is szállítjuk RING-SEAL Lu-GT Kombi kábelátvezetésekhez 2 bar nyomásig ( 20 m vízoszlop ) Köpenycső belső Ø mm Kábel átvezetések max. Ø mm vz / horganyzott Cikkszám va / rozsdamentes Cikkszám Ring-Seal Lu-GT BV zárógyűrű 2 bar nyomásig, védőcső belső Ø 80/100/125/150/200/250/300 mm, horganyzott és rozsdamentes acél kötőelemekkel is szállítjuk RING-SEAL Zárófedél 2 bar nyomásig ( 20 m vízoszlop ) Típus Köpenycső belső Ø mm vz / horganyzott Cikkszám va / rozsdamentes Cikkszám Lu-GT BV Lu-GT BV Lu-GT BV Lu-GT BV Lu-GT BV Lu-GT BV Lu-GT BV / 38

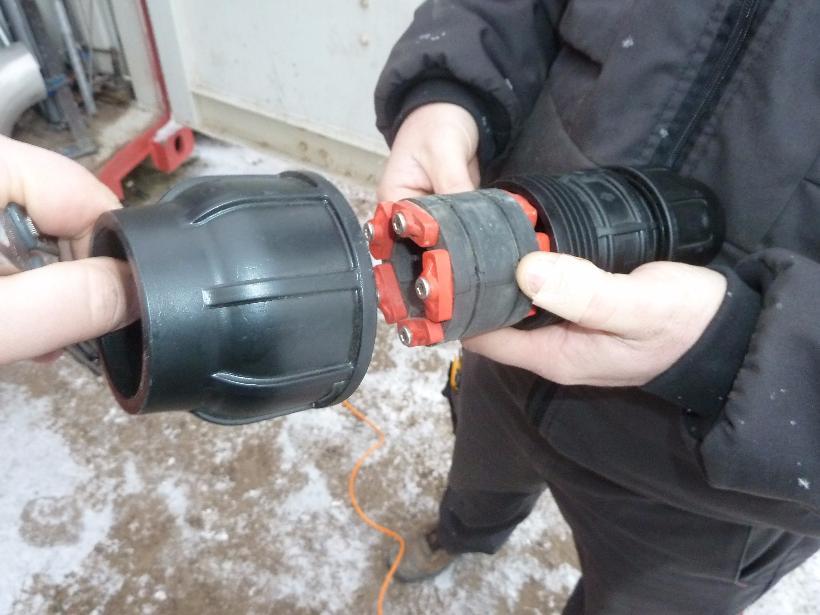

7 Bevizsgálási jkv-ek: A német honlapon megtalálhatók: Szükség esetén magyar nyelvű fordítást biztosítunk. RING-SEAL nagyobb magyarországi referenciái: * 4-es metró állomásoknál Spinkler gépházakban, vízzáró betonban történt beépítés, az összes megállónál * Szent Ilona Borház, Borászati Üzem Somló hegy, lemez alapjain feljövő csővezetékek, valamint a talajszint alatt oldalról bejövő összes vezeték védőcsövezése és Ring-Seal-lel való tömítése. * Porsche Interautó Buda, talajszint alatti átvezetéseinek a szigetelése. * Szekszárdi Kórház bővítésénél, a különböző átvezetésekhez tárcsás védőcsövet építettek be, mivel nem kellett víznyomás elleni védelem. * Paksi Atomerőmű bővítéséhez, Meszes medence átalakításánál, egy vasbeton akna falába beépített szénacél köpenycső és a rajta átmenő KPE béléscső közötti vízzáró tömítésére stb. * Biogáz üzem Tatabánya, Fermentor tartály falátvezetésének tömítésére, valamint falátvezetések 133 db gyűrű tömítéssel * Héjja Testvérek biogáz Üzem, Csongrád, gázcső átvezetések tömítése Erről egy kép: TOVÁBBI INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 7 / 38

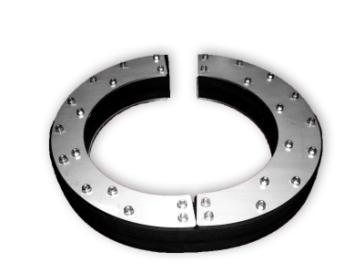

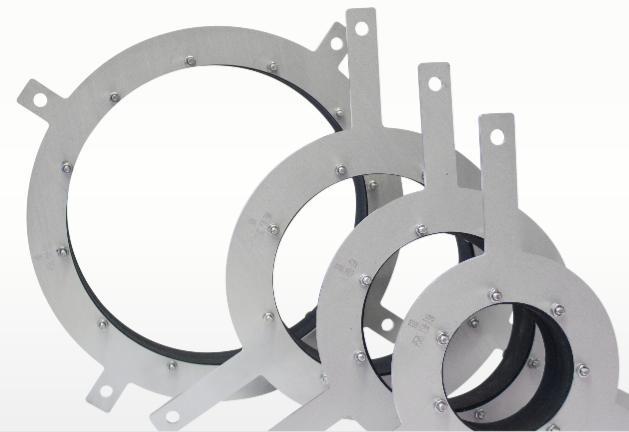

8 TERMÉKISMERTETŐ DDL Pipe-Seal szorítótömítés Egyaránt használatos magas- és mélyépítéseknél az elektromos-, gáz- és vízvezeték átvezetéseknél. A tömítés két oldalán lévő fémlapok összeszorításával a köztes elasztomer gyűrű kitágul és zárja a haszoncső és védőcső közti réseket. 1,5 ill. 3 bar nyomásig biztosítja a tömítést. Használata a hangszigetelést is biztosítja. RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 8 / 38

9 Termékjellemzők: Minden általánosan használt méretben fellelhető Egyedi igények, méretek lehetségesek Bontható, többször is felhasználható Félköríves szorítólemezek használatánál módosítható Víznyomás elleni tömítést biztosít 3 bar nyomásig Anyaga kiváló minőségű EPDM gumi és rozsdamentes acél kötőelemek 8 0 -os haszoncső ferdeségig használható Módosítható lyukfuratú hagyma-rendszerű DN 100 méretben A Pipe-Seal tömítőgyűrűk kialakítása lehet: 1. Zárt (egy-egy acél szorítólemez karika van a gumi két oldalán) a. Szimplagumis (30mm) 1,5 bar nyomásig b. Duplagumis (60mm) 3 bar nyomásig 2. Nyitott (az acél szorítólemezek két-két félkörívűek) a. Szimplagumis (30mm) 1,5 bar nyomásig b. Duplagumis (60mm) 3 bar nyomásig 3. Módosítható lyukfuratú hagyma-rendszerű DN 100 mm belső átmérőjű köpenycsőbe mm átmérőjű haszoncsövek tömítését tudja biztosítani TERMÉKSKÁLA: Köpenycső belső Ø mm DDL Pipe-Seal tömítőgyűrűk EPDM gumiból és rozsdamentes acél kötőelemekkel Haszoncső külső Ø max. mm CIKKSZÁM EPDM 30mm zárt kivitel CIKKSZÁM EPDM 30mm nyitott kivitel CIKKSZÁM EPDM 60mm zárt kivitel CIKKSZÁM EPDM 60mm nyitott kivitel Pipe-Seal Módosítható lyukfuratú hagyma-rendszerű Köpenycső belső Ø mm Haszoncső külső Ø max. mm CIKKSZÁM EPDM 30mm zárt kivitel / 38

10 Kiírási/rendelési javaslat: pl: 30mm vastagságú, nyitott kivitelű Pipe-Seal 100mm-es belső átmérőjű köpenycsőbe 65 mm-es haszoncső DDL/Szirex Pipe-Seal 100/30 nyitott csőtömítés, vagy DDL/Szirex Pipe-Seal_ vagy DDL/Szirex Pipe-Seal hagyma csőtömítés, vagy DDL/Szirex Pipe-Seal_ A bevizsgálási jkv-ek a német honlapon találhatók: Egyedi megoldások: Többlyukú kivitelek Termékkiírásuk egyedi terv és előzetes egyeztetés alapján történik. Szinte bármilyen elképzelést meg tudunk valósítani precízen elkészített kiviteli terv alapján. Néhány példa képekben: Pipe-Seal Senso különösen lágy tömítőgyűrű vékonyfalú műanyag csövekhez, hullámos felületű csövekhez, légtechnikai csövekhez Pipe-Seal BG Biogáz üzemek számára: DDL BEF Snap-In Tartályba történő csőbevezetésekhez 1 bar nyomásig (10 m magas vízoszlop nyomása) 10 / 38

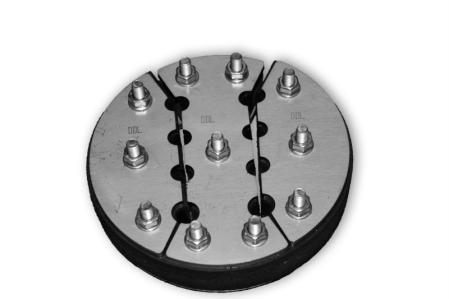

11 TERMÉKISMERTETŐ DDL BST kompakt (Brandschutz) Tűzvédelmi rendszerrel ellátott moduláris kábelátvezetési technológia Acél és PQZ védőcsövekbe, köpenycsövekbe, falihüvelyekbe, valamint beton magfuratokba mm Ø-ig, 2 bar nyomás (20m vízoszlop) elleni záráshoz Anyaga HFE (halogenfreies) halogénmentes elasztomer, a feszítőlapok és csavarjaik acélból készülnek, horganyzott és rozsdamentes kivitelben. Kétoldali tömítés elhelyezése biztosítja a 120 perces tűzvédelmet, az egyoldali elhelyezés 90 perces tűzvédelemre kapott minősítést. Különböző méretű kábelek azonos helyű átvezetését lehetővé teszi. Utólagos beépítése is lehetséges. RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 11 / 38

12 Beépítési példák: Az alábbi képes beépítési példákkal illusztráljuk a rendszer jobb megértését. A rendszer egy elasztomer keretből áll, amit fémlapokkal nyomunk össze a szükséges záráshoz, és a keretbe különböző méretű, szintén elasztomer kábelátvezetési egységmodulok és/vagy vakmodulok illeszthetők. A tömítés így bármikor bontható, bővíthető, módosítható. Utólagos beépítése is lehetséges. Különböző méretű kábelek azonos helyű átvezetését lehetővé teszi. A magfurat (védőcső, köpenycső,falihüvely) ellenőrzése, előkészítése, a BST keret kipróbálása Kábel behúzása, TCM kábelmodul tömítésének kiválasztása * Húzzuk be a kábeleket a tömítőkeretbe * Válasszuk ki a megfelelő TCM kábelmodul tömítést TCM kábelmodul elhelyezése, kábelek rögzítése * A modulokba és a modulok közti hézagokba tegyünk szerelőzsírt * Kábelmodulokat helyezzük be a keretbe modulról modulra * A csavarok megfeszítésével zárjuk a tömítést DDL szerelőzsír használata ajánlott! 12 / 38

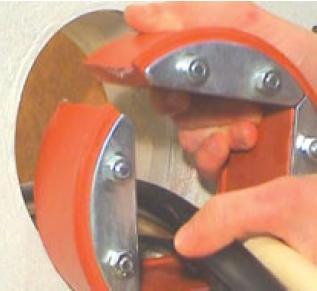

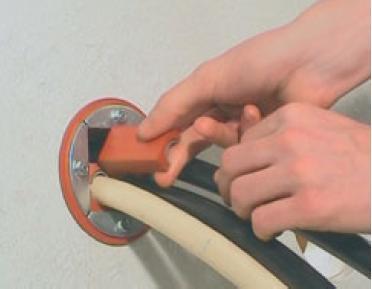

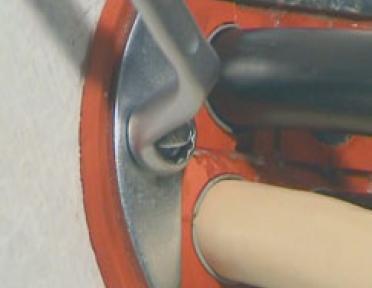

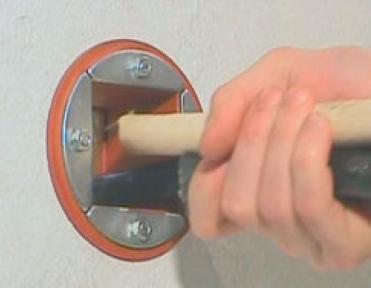

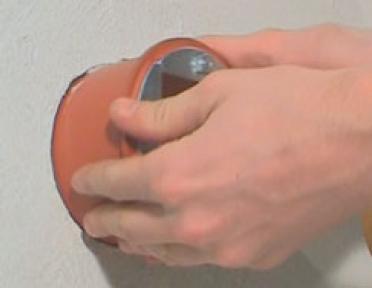

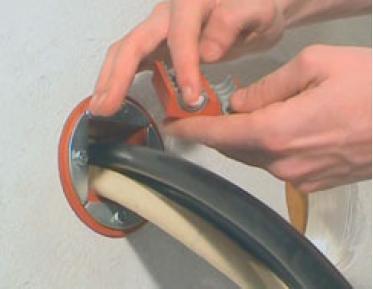

13 Utólagos beépítés amikor a kábelek a magfuratba, védőcsőbe már elhelyezésre kerültek * Az RR elasztomer keretet valamelyik saroktalálkozásnál elvágjuk * A vágás mentén befűzzük a kábeleket * Behelyezzük a nyílásba a keretet, majd a korábbiaknál leírtak szerint folytatjuk a kábelmodulok behelyezését, rögzítését Beépítési javaslat, amennyiben a kábelek mennyiségéhez képest a szükségesnél kisebb a befogadó nyílás Ø * A nyílás elé csőhüvelyt szerelünk * A csőhüvelybe helyezzük az RR elemet, majd a TCM kábelmodulokat * A csőhüvelyt egyedi igények alapján szállítjuk 13 / 38

14 DDL BST kábelátvezetés megfelelő termékeinek kiválasztása: A termékkiválasztást két táblázat segíti: 1. Műszaki specifikáció 2. Termékválasztó táblázat A táblázatok a termékismertető utolsó két oldalán megtalálhatók. A termékkiválasztó táblázatból ki lehet keresni, hogy az átvezetendő kábelekhez milyen TCM kábelátvezető modulok szükségesek, és ezek a modulok melyik RR kábelátvezető keretbe férnek be. Ebben a táblázatban és a műszaki specifikációban is a kívánt RR kábelátvezető keret lehetséges fogadóméretei is megtalálhatók. (vagyis a magfurat, védőcső, köpenycső, csőhüvely lehetséges belső átmérői) A két táblázat külön-külön is használható, a termékkiválasztó táblázat elsősorban a több (sok), különféle méretű kábelek esetén hasznosítható. Kiválasztási példa: pl. 3 db 25mm Ø kábelt akarunk átvezetni 1. A termékskálából és/vagy a termékkiválasztó táblázatból kiválasztjuk a megfelelő TCM kábelmodul: TCM 40 ( Ø mm közti kábelekhez), ennek kül-mérete: 40x40mm 2. meghatározzuk az RR kábelátvezető keret típusát: RR 125, mert ennek nyílásmérete 80x 80 mm, így ebbe 4 db TCM 40-es fér be 3. Meghatározzuk a befogadó nyílás Ø-jét: RR 125-nél mm között kell lenni a magfurat, védőcső, köpenycső, csőhüvely, stb. névleges nyílása. Fenti esetnél marad egy szabad hely jövőbeni kábelelhelyezésre. Amennyiben több szabad helyet kívánunk tartalékolni, úgy nagyobb RR-t kell választani, hozzá a megfelelő számú TCM-mel. A TCM-eket vakdugóval szállítjuk, így a kiírásnál ennek feltüntetése külön nem szükséges! A TCM kábelmodulok a kedvezőbb Tömítőmodulokkal is helyettesíthetők. Amennyiben a kábelek fogadásához szükségesnél kisebb a befogadó nyílás, úgy csőhüvely alkalmazásával kiküszöbölhető a probléma. (lsd. Beépítési segédlet 6.lap) Kiírási/rendelési javaslat a fenti esetre: DDL/Szirex BST- RR125 1db + TCM40 4db kábeltömítő. Beépítésénél javasolt a DDL szerelőzsír használata. A termékminősítések a német honlapról letölthetők: Szükség esetén magyar nyelvű fordítást és árlistát biztosítunk. MŰSZAKI SPECIFIKÁCIÓ RR TCM Tömítőmodul Méretjelölések Nyomókeret Kábelmodul vakhézagokhoz 14 / 38

15 BST kábelátvezetési rendszer Tűzvédelmi rendszerrel ellátott moduláris kábelátvezetési technológia acél és PQZ falihüvelyekbe, valamint beton magfuratokba mm Ø-ig, 2 bar nyomás (20m vízoszlop) elleni záráshoz, fém nyomólapok horganyzott vagy rozsdamentes kivitelben. Tűzvédelem S90 szimplafalas tűzgátló habarccsal, tűzvédelem S120 duplafalas rendszer, csőmodulok éghetetlen elasztomerből. Utólagos beépítésnél is használható! Köpenycső (béléscső, magfurat) belső Ø mérete mm Ø mm A (mm) cm² D1 D2 L1 L2 L x x M4x40 RR x x M5x40 RR x x M5x80 RR x x M6x80 RR x x M6x80 RR x x M6x90 RR x x M8x90 RR x x M8x90 RR x x M8x90 RR 200 Tipus Mérete Kábelhézag Kábelvastagság mm Ø mm TCM 15 TCM 20 TCM 30 TCM 40 TCM 60 TCM 90 TCM x 15 x x 20 x x 30 x x 40 x x 60 x 60 90x 90 x x 120 x Ø 4-16 Ø Ø Ø Ø Ø Ø Tömítőmodulok vakhézagokhoz éghetetlen Elastomerből Tipus Kitöltőlemez Kitöltőlemez Tömítőmodul 15 Tömítőmodul 20 Tömítőmodul 30 Tömítőmodul 40 Tömítőmodul 60 Tömítőmodul 90 Tömítőmodul 120 Kábelmodul befogadónyilás TCM kábelátvezetési modulok 3-99 mm Ø-ig éghetetlen Elastomerből, vakdugóval szállítva Mérete 25 x 5 12 x x 15 x x 20 x x 30 x x 40 x x 60 x 60 90x 90 x x 120 x 60 Szerkezeti méretek Csavar RR Nyomókeret Tipus 15 / 38

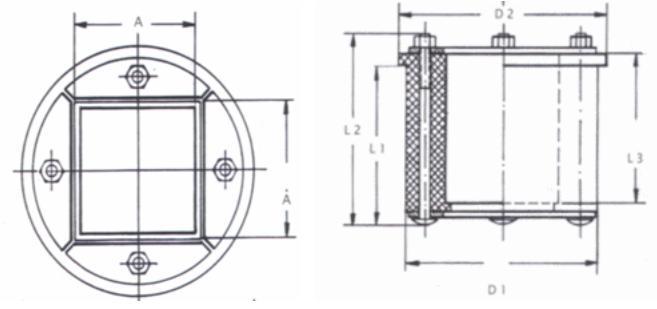

16 RR nyomókeret tipus Köpenycső Kábelmodul Kábelmodul (béléscső, befogadónyilás Kábel típusok magfurat) mérete Ø mm A (mm) db Típus(ok) = db x Ø mm + db x Ø mm + RR x 30 1 TCM 30 = 1 x RR RR90 RR100 RR103 RR150 RR154 BST kábelátvezetési rendszer Tűzvédelmi rendszerrel ellátott moduláris kábelátvezetési technológia acél és PQZ falihüvelyekbe, valamint beton magfuratokba mm Ø-ig, 2 bar víznyomás (20m vízoszlop) elleni záráshoz, KÁBELÁTVEZETÉSI KIVÁLASZTÓ Utólagos beépítésnél is használható! RR x x 60 RR x x x 120 db x Ø mm 4 TCM 20 = 4 x TCM 40 = 1 x TCM 60 = 1 x TCM = 1 x x TCM 20 = 9 x TCM 30 = 4 x TCM = 1 x x TCM 40 = 4 x TCM = 3 x x TCM = 2 x x TCM = 1 x x TCM = 4 x x TCM 20 = 16 x TCM 90 = 1 x TCM = 1 x x TCM 30 = 9 x TCM = 1 x x x TCM = 5 x x TCM 120 = 1 x TCM = 1 x x TCM 60 = 4 x TCM = 3 x x TCM = 3 x x TCM = 1 x x TCM 30 = 16 x TCM = 3 x x x TCM = 2 x x x TCM = 1 x x x TCM 40 = 9 x TCM = 8 x x TCM = 7 x x TCM = 6 x x TCM = 5 x x TCM = 4 x x TCM = 3 x x TCM = 2 x x TCM = 1 x x TCM 20 = 36 x / 38

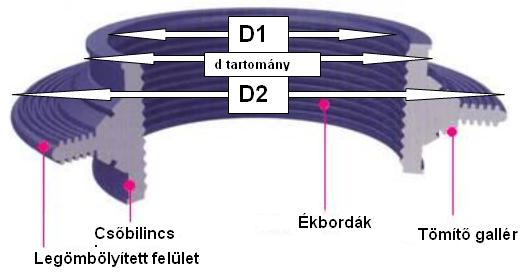

17 TERMÉKISMERTETŐ DDL KG-MK Faligallér EPDM gumiból, használata 5bar nyomásig, azaz 50 m-es vízoszlop magasságig Belső bordázott kialakítása miatt rendkívül jó zárást biztosít A galléros kialakítás erős tartást biztosít A külső markáns bordázatok biztosítják az extrém beépítési körülményeknél is a kiváló tapadást A faligallér lekerekített felületei segítik a tökéletes beton kitöltést A hevedernútok biztosítják a tökéletes csőbilincs illeszkedést, és az elmozdulás mentes rögzítést Rugalmassága lehetővé teszi felhasználását mindenféle típusú csövekhez A faligallérok mindkét oldalán megtalálható a méretjelölés RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 17 / 38

18 Szerelési kritériumok: A csőnek tisztának, simának és horonymentesnek kell lenni Az átvezetés közepén kell a faligallért elhelyezni A könnyebb illesztés megsegítésére semleges szappan használható A csőbilincsek rögzítéséhez hatszögletű csavarkulcs vagy csavarhúzó szükséges Kiöntés előtt még egyszer ellenőrizni kell a faligallérok megfelelő felhelyezését A faligallér minium 3 cm-es beágyazása szükséges a megfelelő záráshoz Kiírási/rendelési javaslat, Termékmegnevezési példa, amikor pl. a haszoncső névleges átmérője 100 mm, a külső átmérője 110 mm DDL/Szirex KG /110 faligallér A bevizsgálási jkv a német honlapon megtalálható: Beépítési példák medencénél és aknánál: Típus Haszoncső névleges átmérő ( Ø mm ) Haszoncső külső átmérő ( Ø mm ) D1 Faliigallér belső Ø (mm) D2 Gumigallér külső Ø (mm) d tartomány gumigyűrű belső-külső Ø (mm) Rozsdamentes csőbilincs (mm) KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG-018 vagy KG-040 FALIGALLÉR DDL KG-MK EPDM gumiból, 5 bar nyomásig x vagy 1 x x / 38

19 TERMÉKISMERTETŐ ASM-O "offen nyitott ASM-G "geslossen" zárt ASM-DF "dehnfalte" ráncos (S alakú) DDL - ASM (Abschlussmanschette) csőlezáró gumiharang Neopren gumiból készült gumiharang tömítések rozsdamentes acél hevederekkel DDL GSD gumiharang tömítő rendszer 3 fő termékfajtából áll: ASM-G "geslossen" zárt 2-3 mm vtg. új csőbeépítésekhez ASM-O "offen" nyitott 2-3 mm vtg. javításokhoz, utólagos beépítéshez ASM-DF "dehnfalte" ráncos (S alakú) 4-5 mm vtg. EPDM erős igénybevételeknél új beépítéshez MR Medienrohr haszoncső SR Schutzrohr védőcső ASM-ID(MR): ASM-ID(SR): Manschetten-Innendurchmesser "Medienrohr-Öffnung" Gumiharang-belső Ø "haszoncső-nyílás" Manschetten-Innendurchmesser "Schutzrohr-Öffnung" Gumiharang-belső Ø "védőcsőcső-nyílás" RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 19 / 38

20 Kiírási/rendelési javaslat Termékmegnevezési példa új beépítéshez, általános igénybevételre, amikor pl. a haszoncső Ø 80mm és a védőcső Ø 125mm,: DDL/Szirex ASM-G/80x125 gumiharang 2db Bevizsgálási jkv-ek a német honlapon megtalálhatók: Szükség esetén magyar nyelvű fordítást biztosítunk. TERMÉK SZORTIMENT ASM-G "geslossen" zárt DN ASM-ID(MR) ASM-ID(SR) MR - SR mm mm 40 x x x x x x x x x x x ASM-O "offen" nyitott 50 x x x x x x x x x x x ASM-DF "dehnfalte" ráncos (S alakú) 80 x x x x x x x x x x x DN ASM-ID(MR) ASM-ID(SR) 80 x MR - SR mm mm 80 x x x x x x x x x x x x x x x x x x x x x x x x x / 38

21 DN MR - SR ASM-ID(MR) mm ASM-ID(SR) mm DN MR - SR ASM-ID(MR) mm ASM-ID(SR) mm 125 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x / 38

22 TERMÉKISMERTETŐ DDL PQZ (Polimer-kvarchomok-cement) Azbesztmentes vízzáró műbeton védőcső Beépítését ajánljuk a közművezetékek falon, mennyezetben, aljzatban, műtárgyakban történő átvezetéseihez, akár ivóvíz tisztasági igényű környezetben történő felhasználásokhoz RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 22 / 38

23 DDL PQZ azbesztmentes vízzáró műbeton védőcső Előnyei: Pontos gyártási méretei és a sima belső felülete biztosítják a tömítőgyűrűk optimális felfekvését A külső falán körbefutó barázdák biztosítják a tökéletes tapadást Tökéletes vízzárást biztosít A gyártási méretek a vízművek igényei szerint lettek meghatározva Felhasználási területei: Beépítését ajánljuk a közművezetékek falon, mennyezetben, aljzatban, műtárgyakban történő átvezetéseihez, akár ivóvíz tisztasági igényű környezetben történő felhasználásokhoz. Műszaki adatok, tervezési segédlet: Alapanyaga: polimer-kvarchomok-cement műbeton, Belső kiképzése: poliésztergyanta simítással készül Gyártott méretek: Átmérő: Ø 100 / 125 / 150 / 200 / 250 / 300; Hossz: 100 / 200 / 250 / 300 / 350 /400 / 500 / 600 / 1000 mm (1m-ig egyedi hosszméretben is tudjuk szállítani) Termék-szortiment a tervezéshez szükséges méretekkel a mellékelt táblázatban találhatók. Kiírási/rendelési javaslat: pl: 100mm-es belső átmérőjű védőcső 40 cm-es betonfalba DDL/Szirex PQZ Ø100/400 mm-es műbeton védőcső Fontos kivitelezési szabály, hogy a zsaluzatba történő behelyezése a tervkiírásnak megfelelően, elmozdulás mentesen kell rögzíteni! A tervkiírásban ajánlott ezt külön kihangsúlyozni. Tesztdokumentum és a nyilvános vizsgálati jkv a német honlapról letölthető: Beépítési példa: 23 / 38

24 DDL - PQZ MŰBETON VÉDŐCSŐ Polimer-kvarchomok-cement ( PQZ), belső felülete poliészter gyanta simítással A szürke színnel jelölt termékek nem standard méretek, igény esetén egyedi ajánlatot adunk. HASZONCSŐ ( külső átmérő, mm ) külső Ø VÉDŐCSŐCSŐ, KÖPENYCSŐ ( mm ) belső Ø 80 +/ / / / / / /- 2 külső Ø 110 +/ / / / / / /- 2 barázdák távolsága 19 +/ / / / / / /- 1 mélysége sugara 2,5 2,5 2,5 2,5 4 4 Védőcső, Köpenycső PQZ 80 PQZ 100 PQZ 125 PQZ 150 PQZ 200 PQZ 250 PQZ 300 csőhossz (mm) Cikkszám / 38

25 TERMÉKISMERTETŐ DDL VÉDŐCSÖVEK acél védőcsövek, galléros védőcsövek, csőfogadók, csőhüvelyek, fali konzolok RENDELÉS ÉS INFORMÁCIÓ: Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 25 / 38

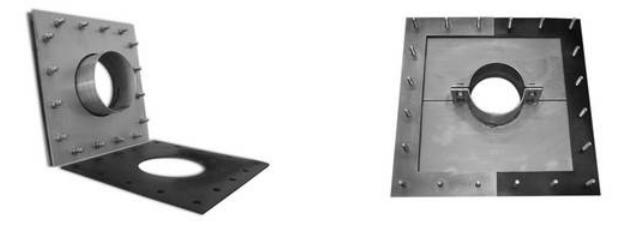

26 DDL Acél védőcsövek, galléros védőcsövek, csőfogadók, csőhüvelyek, fali konzolok A szükséges igények alapján egyedileg megtervezett acél szerkezeteket előzetes egyeztetést követően le tudjuk gyártatni. Kiírási/rendelési javaslat: Gyártási kivitelek: fekete horganyzott rozsdamentes kivitelben tudjuk elkészítésüket vállalni, az igényeknek megfelelő méretekben. Az ilyen típusú termékek árait a tervek alapján egyedileg képezzük. -en kérjük az ilyen jellegű igényeket megküldeni: info@szirex.hu 26 / 38

27 TERMÉKISMERTETŐ DDL Gumitömítések EPDM / NBR / NR / szilikon Kör alakú típusok 1200 mm külső átmérőig Téglalap alakú típusok 1200 mm él-hosszig 3 / 10 / 30 mm vastagságokban (standard) Egyedi méretek és anyagok igény esetén legyárthatók Megrendelés, árajánlat egyedi rajz / vázlat után RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 27 / 38

28 TERMÉKISMERTETŐ OM-S M-M&L M-XL DDL MŰANYAG TÁVTARTÓK A termékek HD (nagy sűrűségű) polietilénből készülnek, s 3 fő terméktípusból áll: 1. OM-S Ø mm közti haszoncsövekhez, 15 és 20 mm magas távtartó bordákkal, méterenként szerelve 2. M-M&L Ø mm közti haszoncsövekhez, 25, 41 és 60 mm magas távtartó bordákkal, 2m-enként szerelve 3. M-XL Ø mm közti haszoncsövekhez, 25, 41, 60, 75 és 90 mm magas távtartó bordákkal, 1-2 méterenként (lsd: táblázatban) szerelve RENDELÉS ÉS INFORMÁCIÓ: DDL Ranger kombi 3000 szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 28 / 38

29 MŰSZAKI SPECIFIKÁCIÓ Haszoncső Távtartó Távtartó Szükséges Beépítési Haszoncső külső átmérője borda bordák távtartó sűrűség mérete min max magassága száma mennyisége víz gáz mm mm mm mm db db m m OM-S 320 mm hosszú 16 bordával + 4db gyorskötöző 15 (1/2 ) (3/4 ) (1 ) (1 1/4) (1 1/2) / (2 ) (2 1/2) (2 1/2) (3 ) M-M&L 450 mm hosszú 10 bordával + ragasztószalaggal 50/80/100/ / / / / 41 / / / / M-XL M-XL/1: 324 mm hosszú 3 bordával, lekerekített csúszóval M-XL/2: 408 mm hosszú 4 bordával, lekerekített csúszóval Ék alakú "S" feszítő-összekötő elemmel M-XL/1 M-XL/2 "S" 400 (16") (18") (20") (22") (24") (26") (28") (30") (32") (34") (36") / 41 / 60 / 75 / (38") (40") (42") (44") (46") (48 ) (50 ) (52 ) (54 ) (56 ) DDL Ranger Kombi 3000 Többször felhasználható csőkerék Ø 400-tól, 100 mm távtartó bordáig, max.24 mm falvtg-ú csővekhez, 30 kn terhelésig Javasolt használat: párban "5-7 óránál" vagy 4db-ot " óránál" szerelve 0, ,5 2 2,5 3 3,5 1 m-enként 2 m-enként 2 m-enként 1,5 m 2 m 1 m 1,5 m 29 / 38

30 Kiírási/rendelési javaslat Termékmegnevezési példa, amikor pl. a haszoncső 220 mm átmérőjű és 10 m hosszú védőcsőben kerül átvezetésre: DDL/Szirex M-M&L220/60 távtartó 6 db (A mennyiség számítása: hossz / 2m + 1db) Szerelési segédletek: OM-S Ø mm közti haszoncsövekhez Egy egység 320 mm hosszú 16 db 15 vagy 20 mm magas távtartó bordával, és 4 db gyorskötöző elemmel. Helyezzük a cső köré és a cső kerületénél ca 5 mm-rel kisebbre vágjuk le: A gyorskötöző segítségével a távtartókat mindkét oldalukon a csőhöz rögzítjük, 1 m-enként. 30 / 38

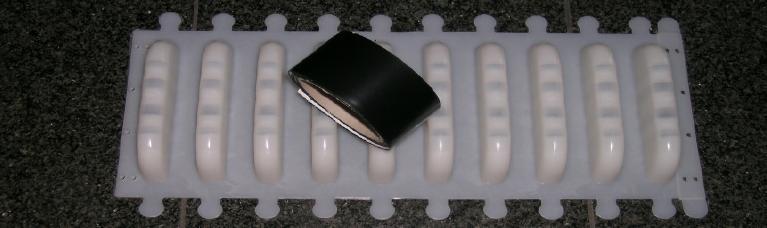

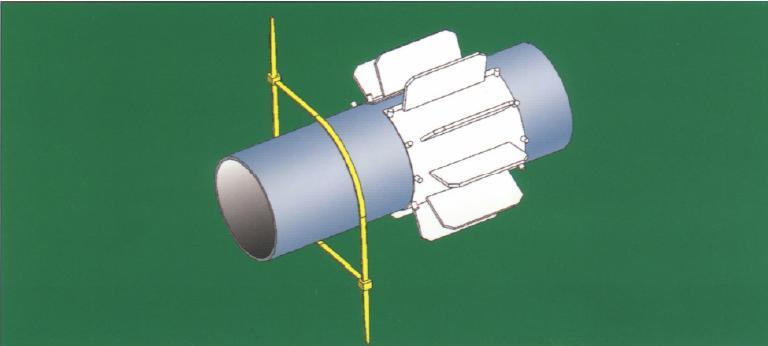

31 Amennyiben a gyorskötöző túl rövid, úgy két gyorskötőző egyesítésével toldjuk meg: A szakszerűen felrögzített távtartók az alábbi módon néznek ki: M-M&L Ø mm közti haszoncsövekhez Egy egység 450 mm hosszú 10 db 25, 41 vagy 60 mm magas távtartó bordával, és 1 tekercs ragasztó szalaggal. 31 / 38

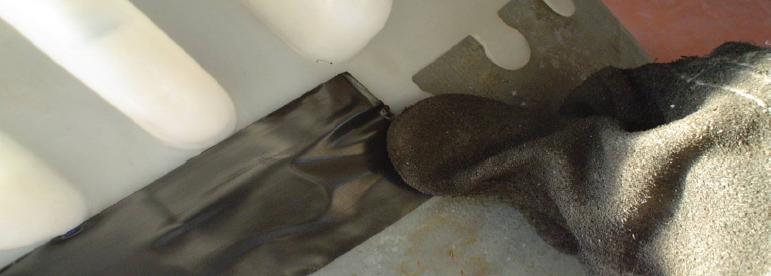

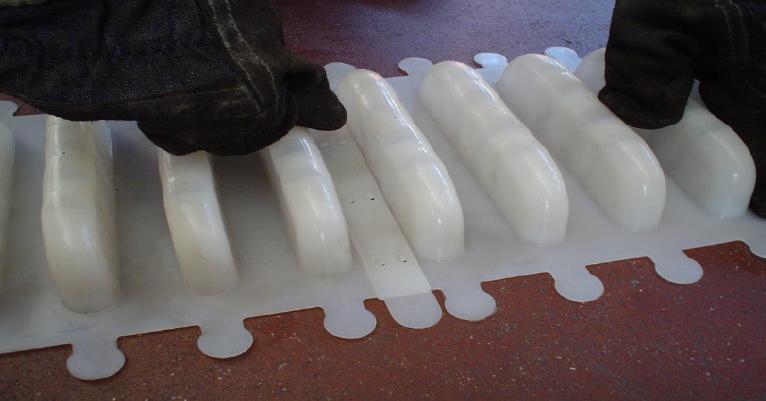

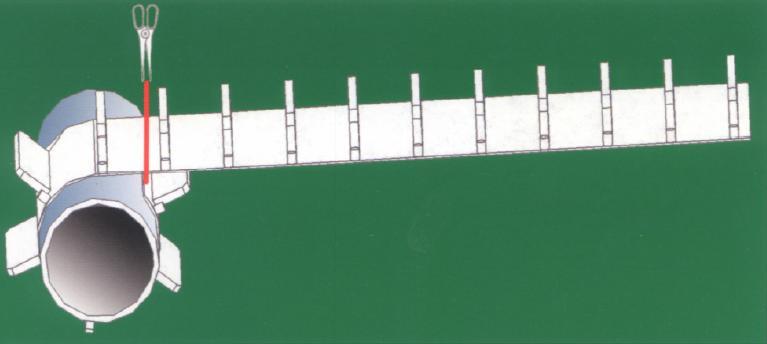

32 A cső kerületéne megfelelő mennyiségű távtartó elemet összepatentolunk: A pontos méretet levágjuk ca 5 mm-rel kisebbre, mint a cső kerülete: A távtartó széleit a ragasztószalaggal rögzítjük a csőhöz: 32 / 38

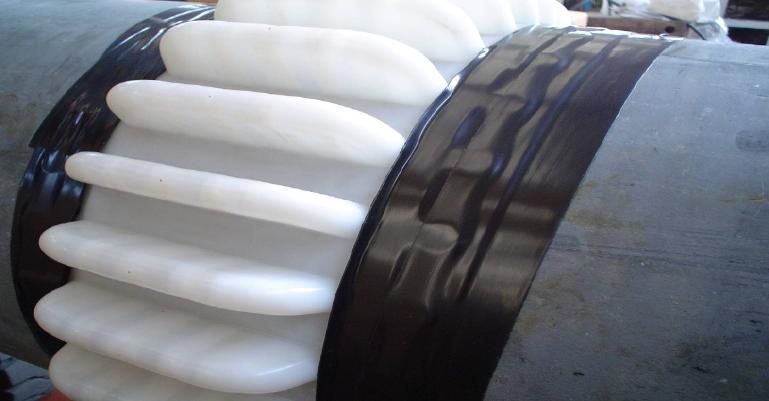

33 A helyesen elkészített rögzítést az alábbi kép szemlélteti. A távtartókat minimum 2 m-enként kell elhelyezni a csőre. M-XL Ø mm közti haszoncsövekhez, Két egységméretben szállítjuk: 1. M-XL/1 324 mm hosszú, 3 távtartó bordával 2. M-XL/2 408 mm hosszú, 4 db távtartó bordával A távtartó bordák 25, 41, 60, 75 vagy 90 mm magasak. Az egységelemek összekötését az S-elem (Spannelement) biztosítja az alábbiak szerint: 33 / 38

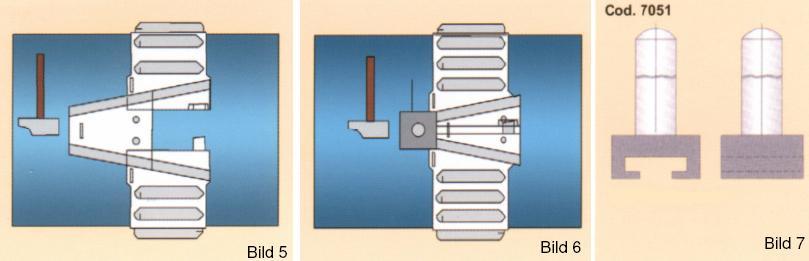

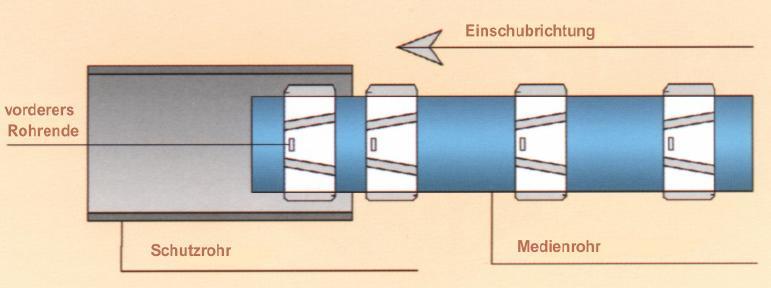

34 Az egységelemek felhelyezésének iránya a csőbetolás irányától függ: Az egységelemek összeillesztését, majd megfeszítését az alábbi ábrák mutatják: (az ábrán látható segédeszköz használata ajánlott) A távtartókat 1-2 méterenként (lsd: táblázatban) szerelve javasoljuk elhelyezni, a fenti táblázat szerint és az alábbi ábra iránymutatásai alapján: A csőkötéseknél, azok mindkét oldalán ajánlott a távtartók elhelyezése: 34 / 38

35 TERMÉKISMERTETŐ DDL Sani-Pipe Tárcsás védőcső A csőátvezetések lezárását biztosítja 2 bar nyomásig (20m-es vízoszlop nyomása) RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 35 / 38

36 DDL Sani-Pipe előnyei Végleges és megfelelő csőlezárást eredményez, valamint a moduláris tömítések védelmét biztosítja. A ragasztó kiváló tapadást biztosít a betonhoz. A rugalmas ragasztó kötés felveszi, illetve átvezeti a haszoncső mozgásait, feszültségeit A ragasztó különösen kiváló tapadási tulajdonságai biztosítják a vízzel szembeni hatékony tömítést, így a vízzel szemben maximális biztonságot nyújt. Egyszerű applikációjával kivitelezési időt takaríthatunk meg Szerszámok nélkül, könnyen felszerelhető Szerelési segédlet Rajzoljuk körbe a falon a Sani-Pipe kontúrját, majd nyomjunk ragasztót a képeknek megfelelő módon: 1. a Sani-Pipe kapcsolási éleire 2. a Sani-Pipe belső csőbefogójába 3. A falra a felrajzolt kontúr és a cső közé körkörösen llesszük össze a Sani-Pipe két felét, nyomjuk a csőre és a falhoz, majd kicsit forgassuk meg, hogy a ragasztó jól szétterüljön a rések, hézagok között. Műszaki adatok: SANI-PIPE Tárcsás védőcső csőlezárás vízszigeteléshez Típus Haszoncső külső Ø mm Sani-Pipe névleges (belső) Ø mm DN 8/10/ DN 20/ DN 32/40/ DN 65/79/ DN DN DN Kiírási/rendelési javaslat: pl: DN100mm-es belső átmérőjű haszoncső külső átmérője 108 cm DDL/Szirex Sani-Pipe DN100 A Sani-Pipe és a ragasztó tesztdokumentuma és a vizsgálati jkv a német honlapról letölthető: 36 / 38

37 TERMÉKISMERTETŐ DDL GSD (Gummi-Stahl-Dichtungen) Fémbetétes tömítőgyűrűk Acél / rozsdamentes acél / GFK / PVC / PE / PP karimás csőkötésekhez, biztosítják a tömítést vízzel, levegővel, lúgokkal, savakkal és szénhidrátokkal szemben relatív alacsony hőmérsékleti körülmények között Tökéletes felületi felfekvést biztosít a vulkanizált acélgyűrű Könnyű beépíthetőséget tesz lehetővé önstabilizáló és önközpontosító képessége Ivóvíz rendszerekben is alkalmazható (GSD-KTW) Jó az általános kémiai ellenálló képessége RENDELÉS ÉS INFORMÁCIÓ: szirex@szirex.hu info@szirex.hu Szirex Ipari Kereskedelmi és Szolgáltató Kft Budapest, Vízimalom sétány 8. I./5. Szira Ferenc tulajdonos ügyvezető / Szirex Kft. a DDL GmbH hivatalos képviselete (HU, RO, SK, UKR, HR, SRB, SLO) 37 / 38

38 DDL GSD terméktípusok: 1. GSD NBR-GW általános használatra, ellenálló nyersolajjal, zsírral, üzemanyagokkal szemben 2. GSD EPDM-KTW ivóvíz tisztaságú környezetbe 3. EPDM-KTW/VD változó vastagságú fémbetétes gumitömítés ivóvízhez és szennyvízhez egyaránt használható FÉMBETÉTES GUMITÖMÍTÉS GSD (Gummi-Stahl-Dichtungen) Stahl / Edelstahl / GFK / PVC / PE / PP karimákhoz EPDM-KTW IVÓVÍZHEZ NBR-GW GÁZHOZ és VÍZHEZ VÁLTOZÓ VASTAGSÁGÚ FÉMBETÉTES GUMITÖMÍTÉS EPDM-KTW/VD IVÓVÍZ, SZENNYVÍZ, SZENYVÍZTISZTÍTÓK HaszoncsőØ; Nyomás (bar) d1 x d2 x s cikkszám cikkszám HaszoncsőØ; Nyomás (bar) cikkszám vastagság min. - max. DN 15; PN x 51 x DN 20; PN x 61 x DN 25; PN x 71 x DN 32; PN x 82 x DN 40; PN x 92 x DN 50; PN 6 61 x 96 x DN 50; PN x 107 x DN 65; PN 6 77 x 116 x DN 65; PN x 127 x DN 80; PN x 142 x DN 80; PN mm / 30mm DN 100; PN x 152 x DN 100; PN x 162 x DN 100; PN mm / 33mm DN 100; PN x 168 x DN 100; PN mm / 33mm DN 125; PN x 182 x DN 125; PN x 192 x DN 125; PN mm / 33mm DN 125; PN x 194 x DN 150; PN x 207 x DN 150; PN x 218 x DN 150; PN mm / 39mm DN 150; PN x 224 x DN 150; PN mm / 39mm DN 200; PN x 262 x DN 200; PN x 273 x DN 200; PN mm / 50mm DN 200; PN x 284 x DN 200; PN x 290 x DN 200; PN mm / 50mm DN 250; PN x 317 x DN 250; PN x 328 x DN 250; PN mm / 59mm DN 250; PN x 329 x DN 250; PN x 340 x DN 250; PN x 352 x DN 250; PN mm / 59mm DN 300; PN x 373 x DN 300; PN x 378 x DN 300; PN mm / 68mm DN 300; PN x 384 x DN 300; PN x 400 x DN 300; PN x 417 x DN 350; PN x 423 x DN 350; PN x 438 x DN 350; PN mm / 68mm DN 350; PN x 444 x DN 350; PN x 457 x DN 350; PN x 474 x DN 400; PN x 473 x DN 400; PN x 489 x DN 400; PN mm / 74mm DN 400; PN x 495 x DN 400; PN x 514 x DN 400; PN x 546 x DN 450; PN x 539 x DN 500; PN x 578 x DN 500; PN x 594 x DN 500; PN x 617 x DN 500; PN x 624 x DN 600; PN x 679 x DN 600; PN x 695 x DN 600; PN x 734 x DN 600; PN x 731 x DN 600; PN x 747 x DN 700; PN x 784 x DN 700; PN x 810 x DN 700; PN x 804 x DN 700; PN x 833 x DN 800; PN x 890 x DN 800; PN x 917 x DN 800; PN x 911 x DN 800; PN x 942 x DN 900; PN x 990 x DN 900; PN x 1017 x DN 900; PN x 1011 x DN 900; PN x 1042 x DN 1000; PN x 1090 x DN 1000; PN x 1124 x DN 1000; PN x 1128 x DN 1000; PN x 1154 x / 38
