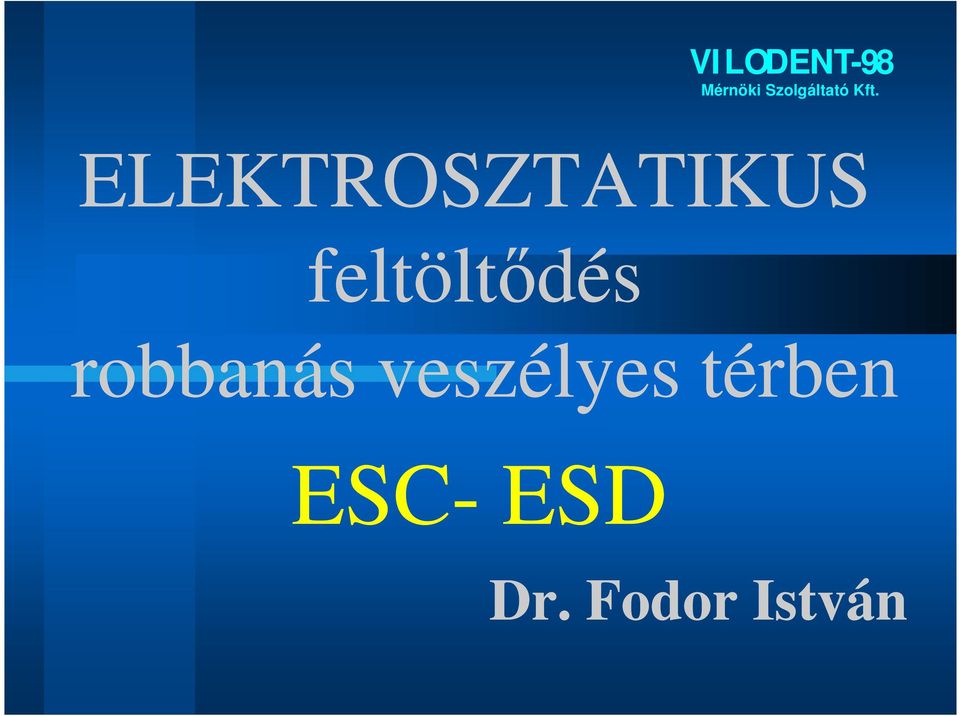

2 Mérnöki Szolgáltató Kft. ELEKTROSZTATIKUS feltöltődés robbanás veszélyes térben ESC- ESD Dr. Fodor István

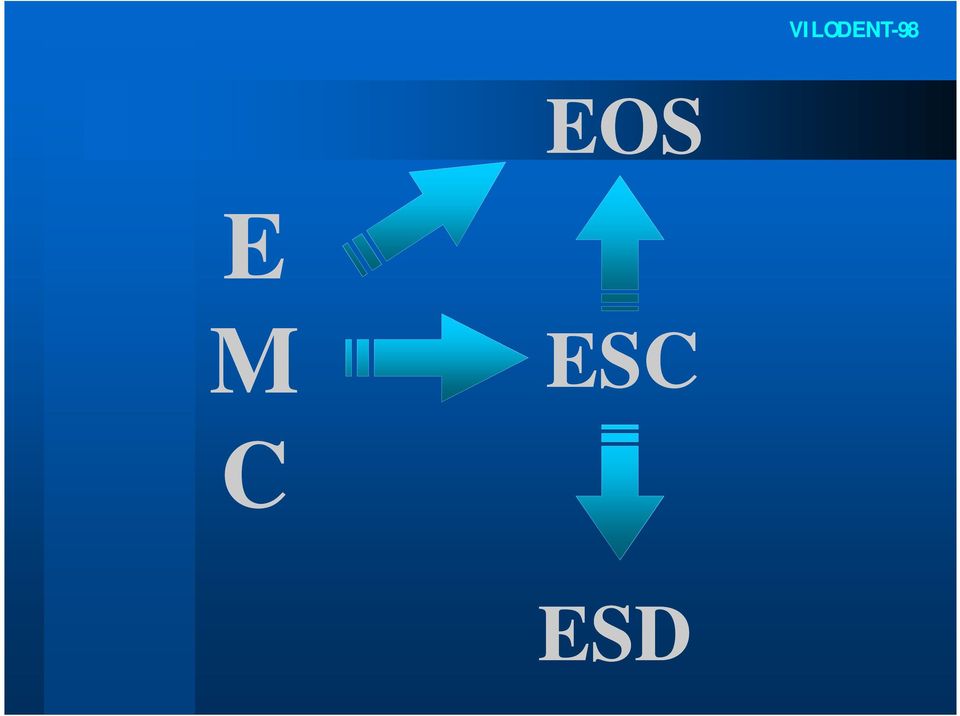

3 EOS E M ESC C ESD

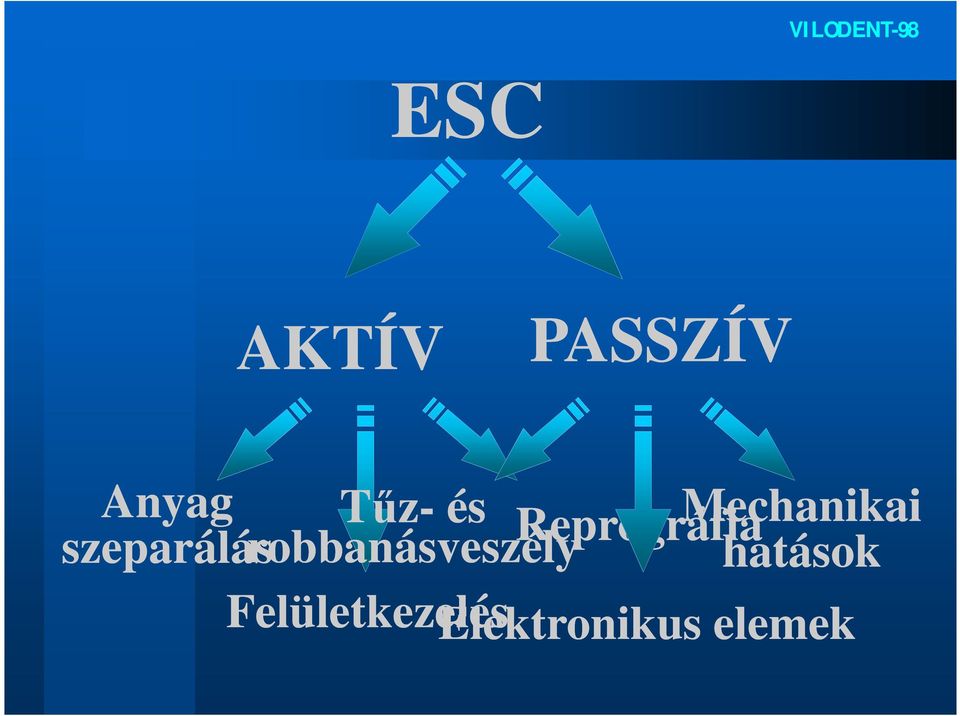

4 ESC AKTÍV PASSZÍV Anyag Tűz- és Reprográfia Mechanikai szeparálás robbanásveszély hatások Felületkezelés Elektronikus elemek

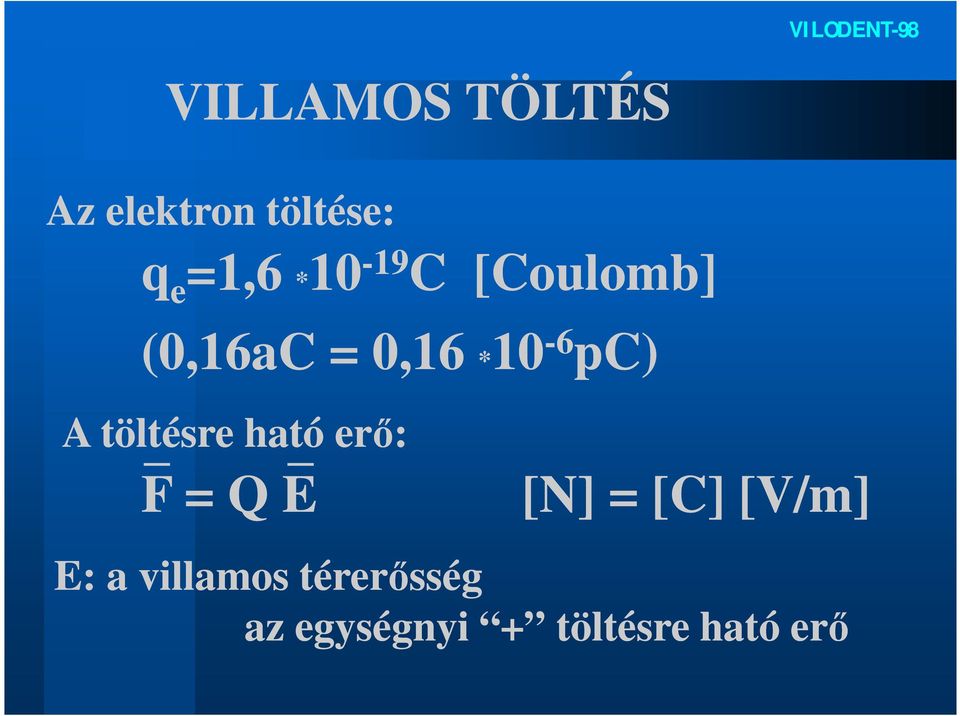

5 VILLAMOS TÖLTÉS Az elektron töltése: q e =1,6 * C [Coulomb] (0,16aC = 0,16 *10-6 pc) A töltésre ható erő: F = Q E [N] = [C] [V/m /m] E: a villamos térer erősség az egységnyi + töltésre ható erő

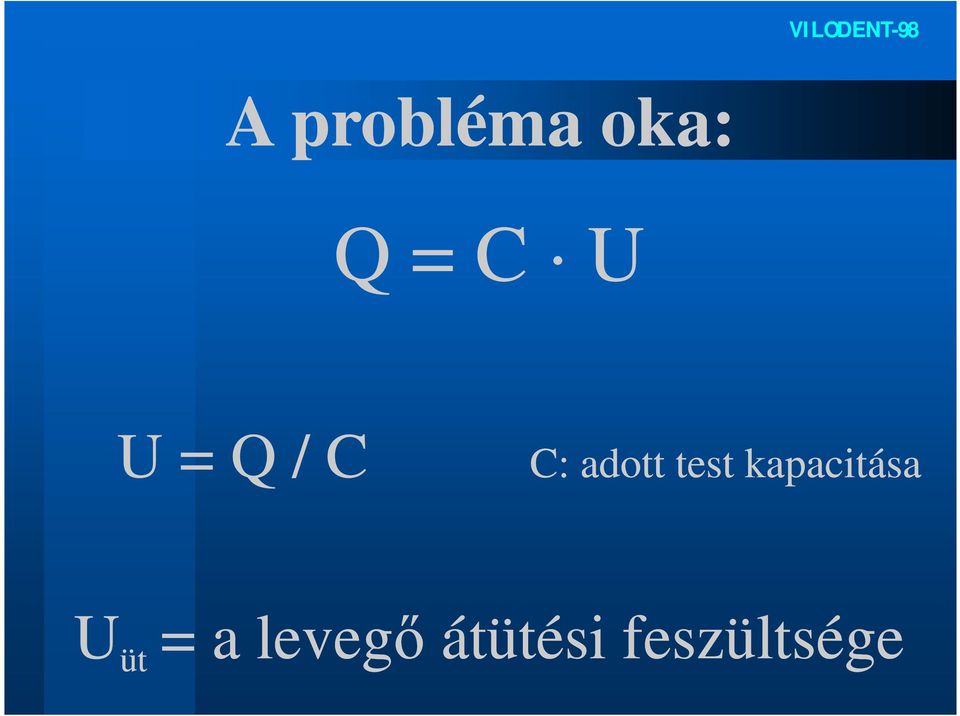

6 A probléma oka: Q = C U U = Q / C C: adott test kapacitása U = a levegő átütési feszültsége üt

7 VILLAMOS TÖLTÉS szétválás + felhalmozódás töltés leadás töltés felvétel

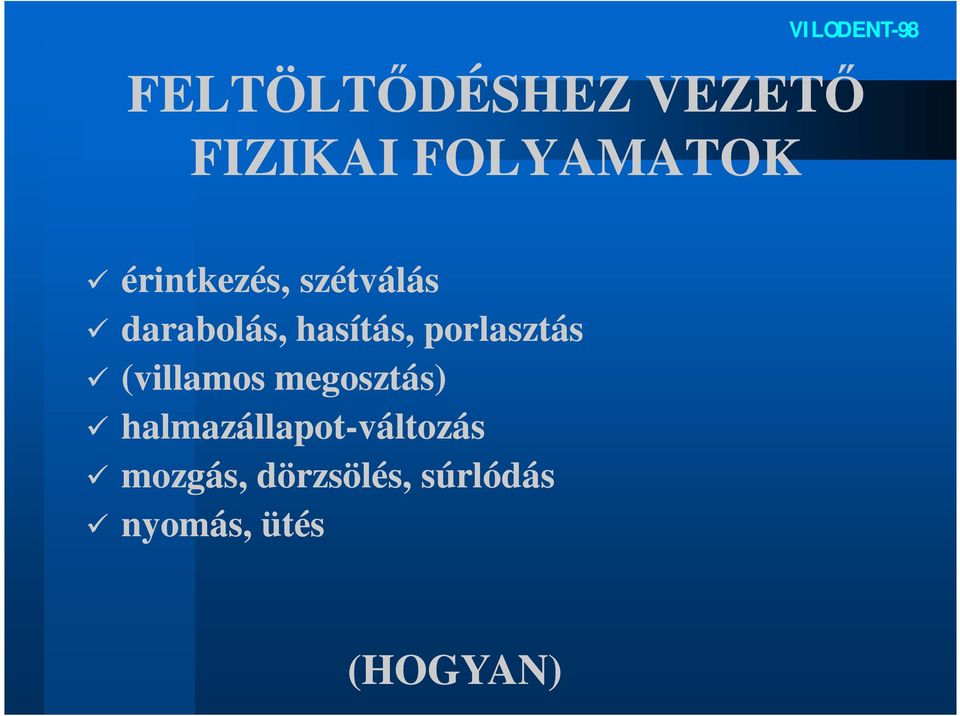

8 FELTÖLTŐDÉSHEZ VEZETŐ FIZIKAI FOLYAMATOK érintkezés, szétválás darabolás, hasítás, porlasztás (villamos megosztás) halmazállapot-változás mozgás, dörzsölés, súrlódás nyomás, ütés (HOGYAN)

9 FELTÖLTŐDÉS szilárd test fém szigetelő folyadékok vezető szigetelő részecske szilárd folyadék } vezető szigetelő elvi korlát (MI) E = 2 sz 4 1 πε Q R E = E

10 AZ ESC VESZÉLYEI gyújtó hatás (ESD, kisülés) korona szikra csatorna mechanikai hatás villamos térerősség szikra (túláram)

11 ESC VESZÉLYEK tűz- és robbanás megfelelő koncentráció gyulladási hőmérséklet O 2 minimális gyulladási energia: W min szikraérzékenység

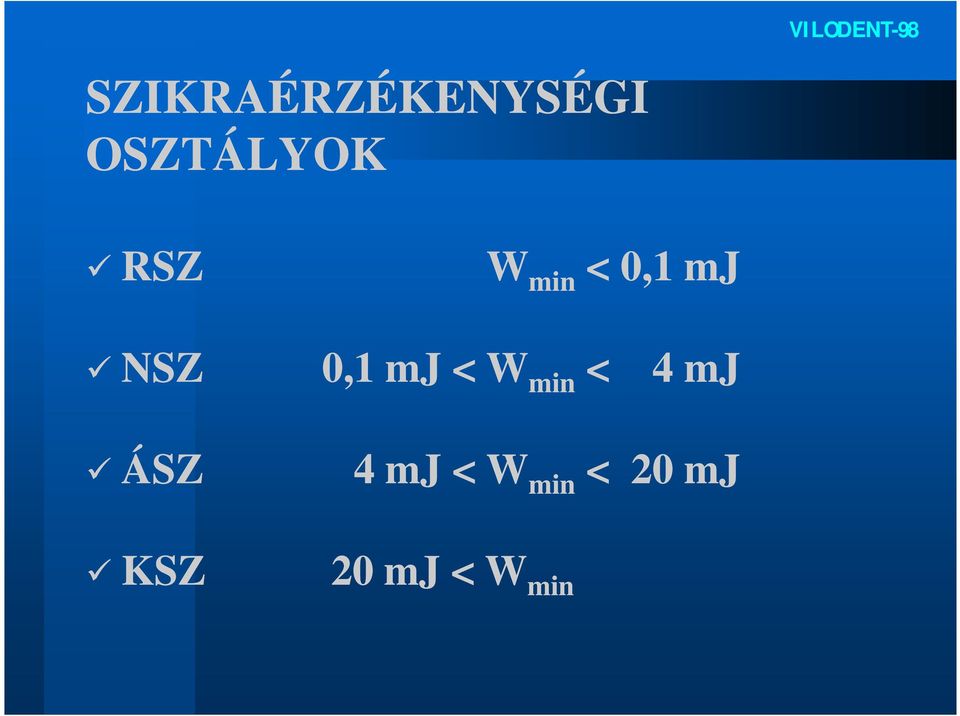

12 SZIKRAÉRZÉKENYSÉGI OSZTÁLYOK RSZ NSZ ÁSZ KSZ W min < 0,1 mj 0,1 mj < W min < 4 mj 4 mj < W min < 20 mj 20 mj < W min

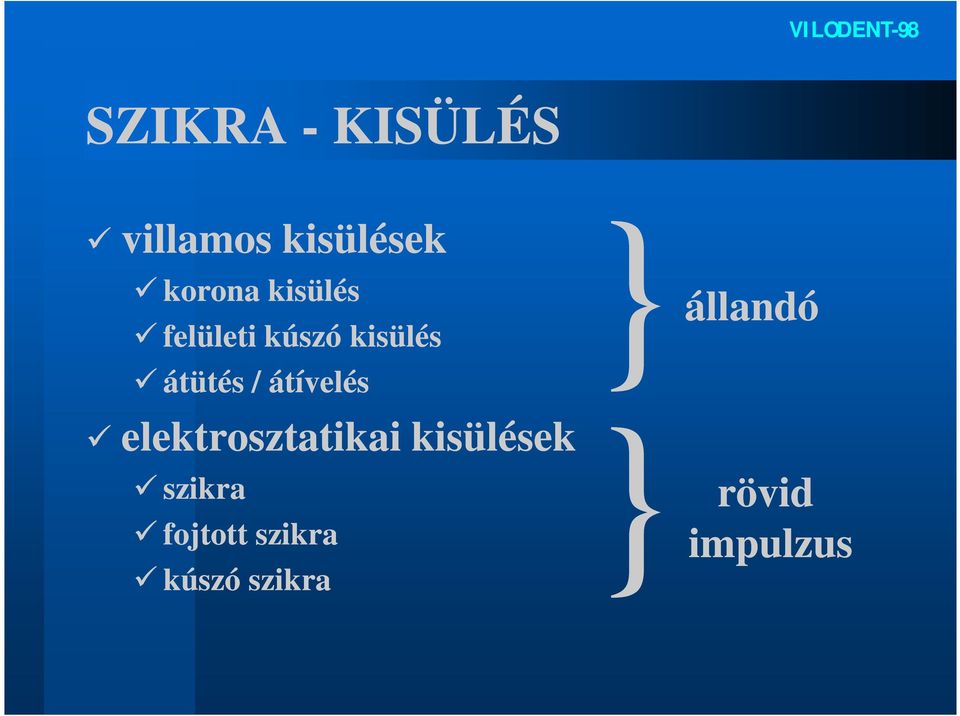

13 SZIKRA - KISÜLÉS villamos kisülések korona kisülés felületi kúszó kisülés átütés / átívelés elektrosztatikai kisülések szikra fojtott szikra kúszó szikra }állandó } rövid impulzus

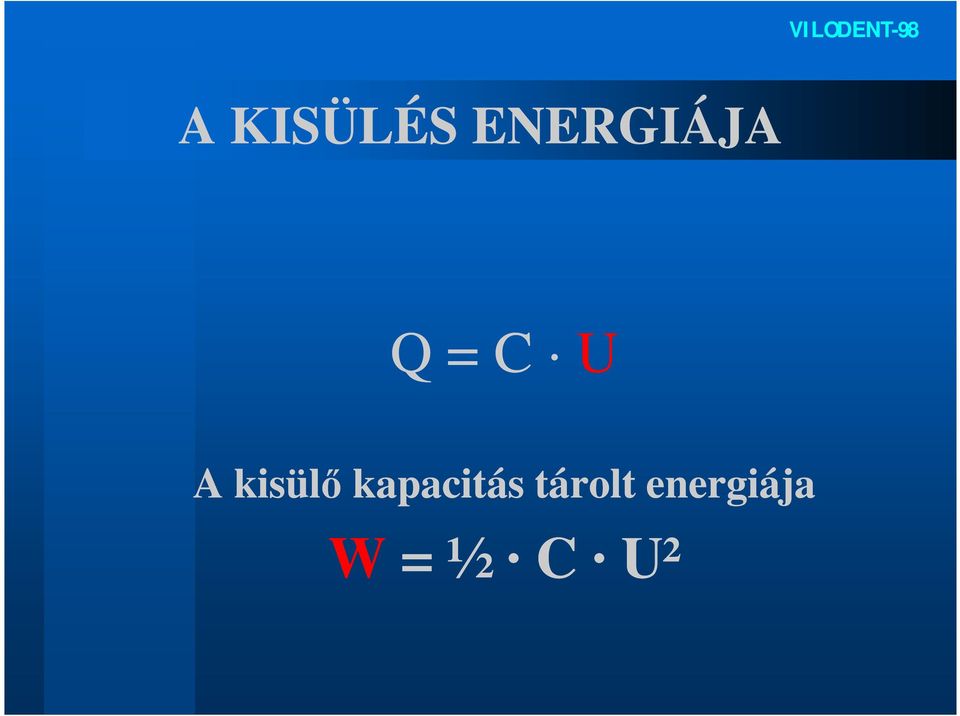

14 A KISÜLÉS ENERGIÁJA Q = C U A kisülő kapacitás tárolt energiája W = ½ C U²

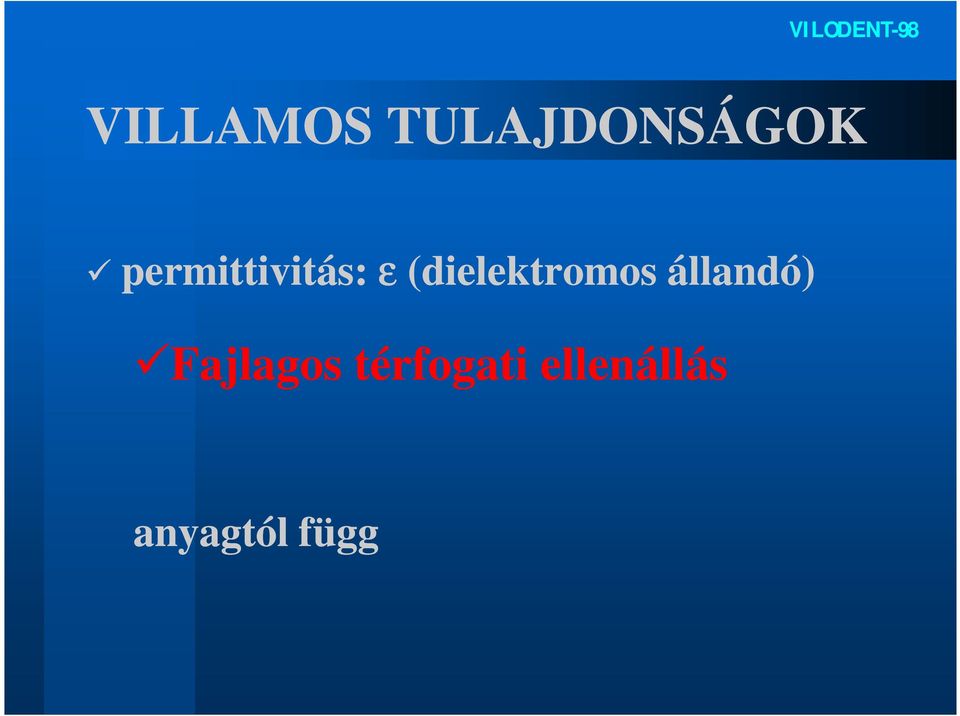

15 VILLAMOS TULAJDONSÁGOK permittivitás: ε (dielektromos állandó) Fajlagos térfogati ellenállás anyagtól függ

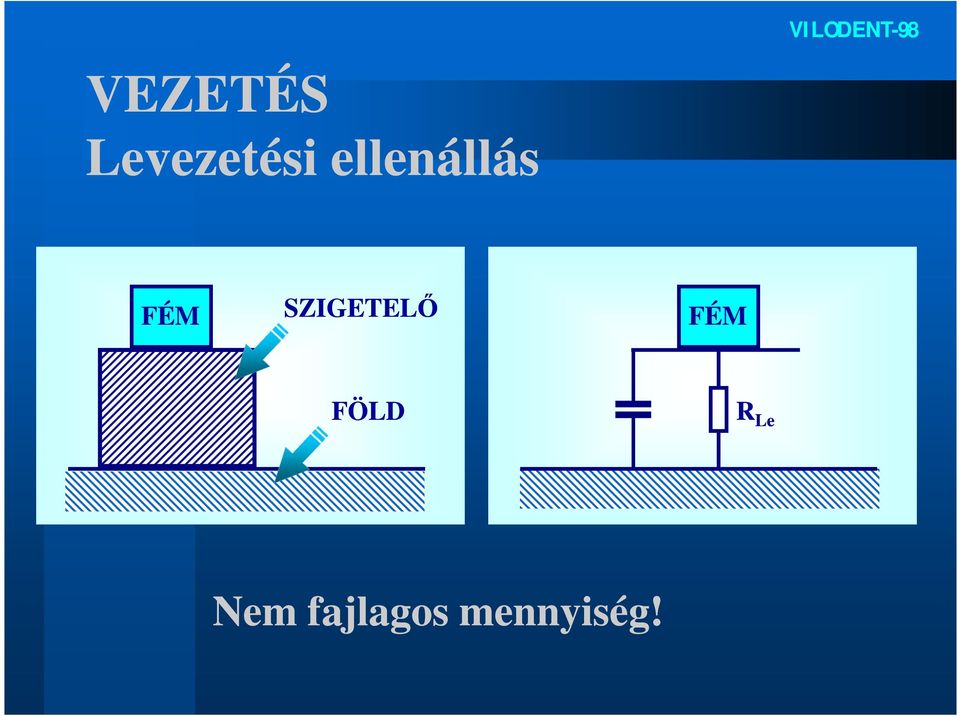

16 VEZETÉS Levezetési ellenállás FÉM SZIGETELŐ FÉM FÖLD R Le Nem fajlagos mennyiség!

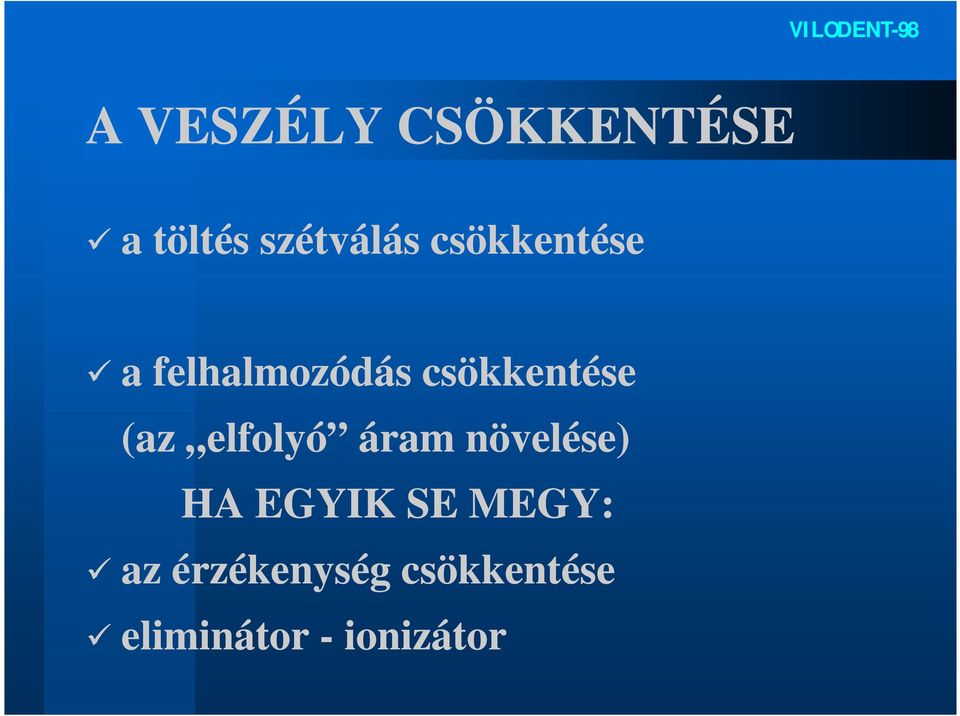

17 A VESZÉLY CSÖKKENTÉSE a töltés szétválás csökkentése a felhalmozódás csökkentése (az elfolyó áram növelése) HA EGYIK SE MEGY: az érzékenység csökkentése eliminátor - ionizátor

18 EGYÉB LEHETŐSÉGEK inertizálás árnyékolás egyenpotenciálra hozás

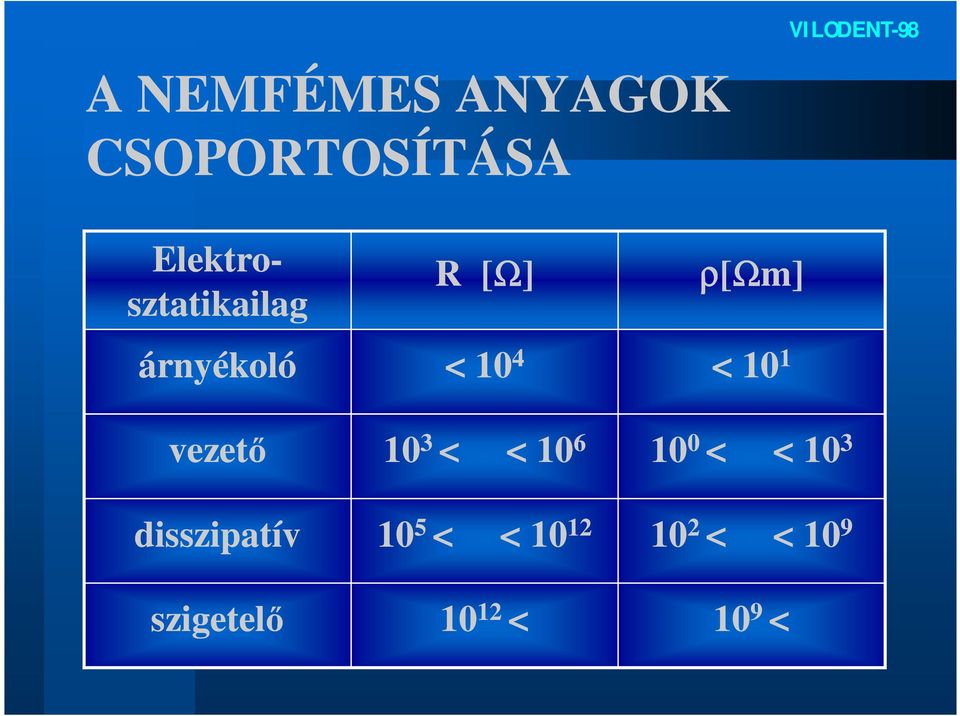

19 A NEMFÉMES ANYAGOK CSOPORTOSÍTÁSA Elektro- sztatikailag árnyékoló vezető disszipatív szigetelő R [Ω] < < < < < < ρ[ωm] < < < < < <

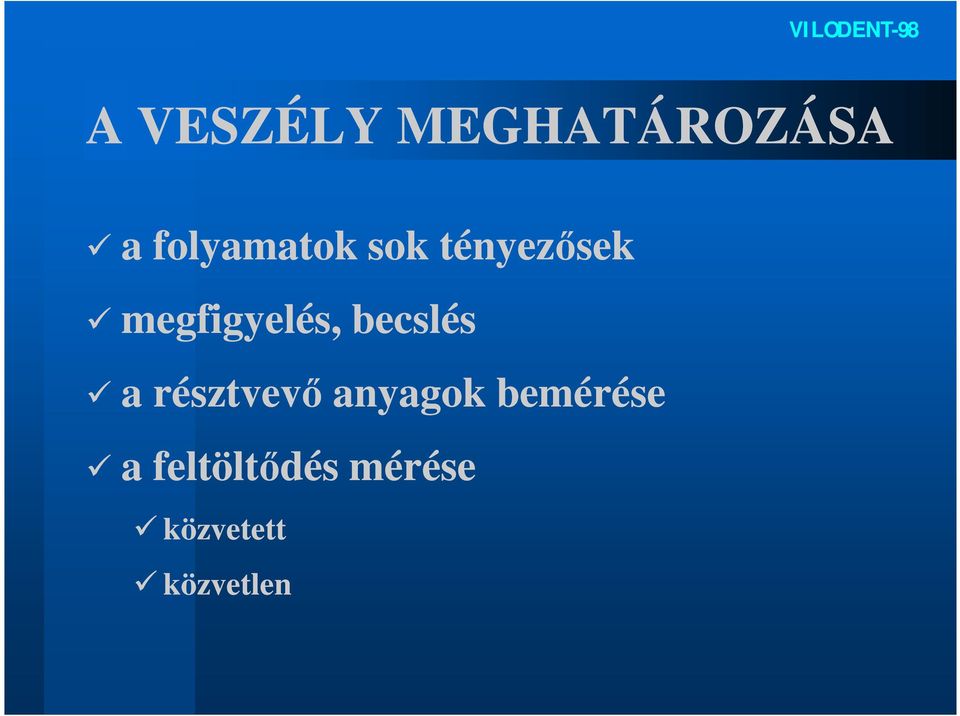

20 A VESZÉLY MEGHATÁROZÁSA a folyamatok sok tényezősek megfigyelés, becslés a résztvevő anyagok bemérése a feltöltődés mérése közvetett közvetlen

21 A VESZÉLY MEGHATÁROZÁSA A feltöltődés mérése közvetlen folyadékok, porok közvetett feszültség térerősség Elv: érintkezésmentes mérés kapacitív osztó rezgő elektródos módszer! ELEKTRÓD MÉRET, TÁVOLSÁG!! FÖLDELÉS!

22 A VÉDEKEZÉS GYAKORLATI ESZKÖZEI VILODENT-98 Egyenpotenciálra hozás Földelés Padlóburkolat Személyes eszköz

23 HELYSZÍNI MÉRÉSEK Feltöltődés Levezetési ellenállás

24 LEVEZETÉSI ELLENÁLLÁS HIBÁS!

25 LEVEZETÉSI ELLENÁLLÁS JÓ!

26 ESD FELÜGYELETI PROGRAM szervezet, koncepció műszaki feltételek biztosítása ellenőrzési rendszer képzési rendszer

27 SZABVÁNY KÖRNYEZET hazai szabványok MSZ MSZ külföldi szabványok amerikai európai katonai

28 Vonatkozó ESD szabványok MSZ EN sorozat MSZ sorozat MSZ sorozat

29 MSZ szabványsorozat Sztatikus feltöltődések MSZ 16040/1-73 Fogalmak MSZ 16040/1-73 Általános ismertetés (!V!) MSZ 16040/3-73 Veszélyességi szintek MSZ 16040/4-74 A védelem módjai

30 MSZ szabványsorozat Sztatikus feltöltődési mérések MSZ 16041/1J-73 Általános előírások Szabványjavaslat MSZ 16041/2-75 A levezetési ellenállás vizsgálata

31 MSZ EN szabványsorozat MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN

32 MSZ EN szabványsorozat MSZ EN (Alapszabvány) Elektronikus eszközök elektrosztatikus jelenségek elleni védelme. MSZ EN :2001 :2008 MSZ EN :2001 :2007 MSZ EN : Általános követelmények Általános követelmények Felhasználói kézikönyv Használati útmutató Az elektrosztatikus kisülésre érzékeny eszközök csomagolására vonatkozó tulajdonságok és követelmények osztályozása

33 MSZ EN szabványsorozat MSZ EN : Mérési módszerek. Az anyagok és a termékek sztatikus villamos töltést eloszlató képessége. MSZ EN : Vizsgálati módszerek az elektrosztatikus töltés felhalmozódásának elkerülésére használt szilárd síkanyagok ellenállásának és fajlagos ellenállásának meghatározásához.

34 MSZ EN szabványsorozat MSZ EN :2003 Az Az elektrosztatikus hatás szimulálási módszerei. Az emberi test modellje (HBM). Alkatrészvizsgálat. :2008 Az elektrosztatikus hatások szimulációs módszerei. Az emberitest-modell modell (HBM) elektrosztatikus kisülésének vizsgálati hullámformái. MSZ EN : Az Az elektrosztatikus hatás szimulálási módszerei. A gép modellje (MM). Alkatrészvizsgálat. :2008 Az Az elektrosztatikus hatás szimulálási módszerei. A gépmodell (MM) elektrosztatikus kisülésének vizsgálati hullámalakjai.

35 MSZ EN szabványsorozat MSZ EN Szabványos vizsgálati módszerek különleges alkalmazásokhoz. MSZ EN :2004 MSZ EN : Lábbelik Padlóburkolatok és beépített padlók villamos ellenállása. MSZ EN : Hajlékony (FIBC-k) elektrosztatikus osztályozása. falú ömlesztettáru-tárolók tárolók MSZ EN : Módszerek lábbelit viselő és padlózaton tartózkodó személy elektrosztatikus védelmének jellemzésére.
