tűzállóságú kábelek JELLEMZŐK

Átírás

1 M Ű SR114H 30 perces és S SR114E 120 perces Kft tűzállóságú kábelek Z Az épületekben üzemelő biztonságtechnikai rendszereknél létfontosságú, hogy egy kialakuló tűz esetén is működőképesek maradjanak, és a lehető leghosszabb ideig ellássák a rájuk bízott feladatot. Csak Aígy biztosítható az épületben tartózkodók teljes mértékű védelme. Ehhez az kell, hogy a kábelrendszerek is PROMATT a megfelelő ideig működőképesek maradjanak A megfelelően szerelt SR114H és SR114E kábelek tűz esetén is működőképesek maradnak, 30 illetve 120 percen keresztül elviselik a tűz, az (oltó)víz károsító hatásait, valamint a káros mechanikai hatásokat (pl. Kleszakadó berendezési tárgyak). A kábeleken a láng nem terjed tovább, égésükkor nem keletkezik füst, ami az emberek menekülését akadályozná, s nem képződnek az egészségre vagy a berendezésekre káros mérgező vagy korrozív gázok sem. Az SR114x kábelek árnyékoltak (az árnyékolás vezető szála általában a vezetők keresztmetszetével egyező vagy 0,5 mm 2 ), vezetékei színkódoltak és közösen csavartak. I L E Í R Á S JELLEMZŐK A TŰZÁLLÓ KÁBELEK ELŐNYEI Védik az emberi életeket: : A kábelek égésekor keletkező égéstermékek mérgező illetve fényelnyelő hatása csekély, így a keletkező füst sem az egészségre nem káros, sem a menekülést nem akadályozza. (OHLS: 0 Halogen Low Smoke) A kábel anyaga a láng terjedését is meggátolja. Óvják a berendezéseket: : A kábelek égésekor savas, korrozív gázok sem keletkeznek, így a drága, nagy fontosságú berendezések sem sérülnek (számítógépek, vezérlő pultok, elektronikák stb.). Lehetővé teszik a biztonságos evakuációt: : A megfelelően szerelt kábelek 30 illetve 120 perces tűzállósága azt jelenti, hogy az adott ideig működőképesek maradnak egy tűz során is (ellenállnak a tűz során bekövetkező hő- és mechanikai hatásoknak, valamint az oltóvíz hatásának). Könnyen és olcsón szerelhetők: : A kábelek hajlékonyak (hajlítási sugár= 6 x D), így könnyen elhelyezhetők speciális nyomvonalon (pl. zavaró tárgyak kikerülése, sarkok, áttörések). A kábelek belső erei színkódoltak, így a téves bekötés valószínűtlen. Szerelésük nem igényel speciális, költséges szerszámokat vagy különleges, nedvesség elleni tömítést, mint pl. az ásvány szigetelésű (MIC) kábelek. Elektromágneses zavarvédelem: : A kábelek teljes hosszukban Al fóliával árnyékoltak 120%-os átfedéssel, így jól ellenállnak a külső elektromágneses zavaroknak. Az árnyékolás vezető szála általában a vezetőkkel azonos keresztmetszetű. A vezető szálak csavartak, így a kábel adatátviteli célra is alkalmas. Megakadályozzák a láng továbbterjedését: : Maga a köpeny anyaga gátolja a láng továbbterjedését, ezért az utólagos lángterjedés meggátlására nincs szükség. Megbízható minőség: : A gyártó minőségbiztosítási rendszere, a nemzetközi tanúsítványok és a folyamatos gyári ellenőrzések garantálják az állandó magas minőséget. A TŰZÁLLÓ KÁBELEK ALKALMAZÁSI TERÜLETEI tűzjelző és tűzoltó rendszerek (l. később: az OTSZ előírásai) menekítési célokat is szolgáló hangosító rendszerek (BS :2008) vészvilágítási rendszerek (BS :2011, MSZ EN 50172) beléptető rendszerek vészüzemű tápellátó rendszerek kritikus kommunikációs rendszerek (BS :2011) minden olyan rendszer, ahol egy tűz miatti működés kiesés emberi életeket veszélyeztethet vagy kritikus, nehezen helyrehozható károkat okozhat. SR114H/SR114E tűzálló kábelek Műszaki leírás 1. oldal

2 Az SR114H kábel az LPCB vizsgálatai alapján teljesíti a BS7629-1: Alacsony füst- és korrozív gáz kibocsátású 300/500 V-os tűzálló többeres kábelek c. szabvány, a BS5839-1: Létesítmények tűzjelző rendszerei. Gyakorlati útmutató a tervezéshez, telepítéshez, üzembe helyezéshez és karbantartáshoz c. szabvány 26.2d pontja szerint a szabványos (standard) tűzállóságú kábelekre vonatkozó előírásait, valamint az EN Vészüzemi rendszerekben használt védelem nélküli kis kábelek tűzállósági vizsgálatai c. szabvány szerint a PH30 (30 perces tűzállóság) besorolást kapta. Elektromos jellemzők Működési feszültség 1 vagy 3 fázisú 300/500 V~ vagy max. 750 V= Működési hőmérséklet - csak a szigetelt vezetékre o C max o C Vezeték keresztmetszet (mm 2 ) 1 1,5 2,5 4 Vezeték ellenállás ( /km 20 o C-on) 18,1 12,1 7,41 4,61 Szigetelési ellenállás (M x km 20 o C-on) Névleges kapacitás (pf / m) - vezeték - vezeték - vezeték - árnyékolás Fizikai jellemzők Vez.szám x keresztmetszet (db x mm 2 ) Vezeték méret Minőségbiztosítási rendszer tanúsítványa: 217 Felmérve az ISO9001:2000 szabvány szerint Árnyékoló vez. méret Köpeny átmérő (mm) Nettó súly (kg/km) P- klipsz típusa 2 x 1,0* 1/1,13 1/1,13 7,6 80 AC8 3 x 1,0 1/1,13 1/1,13 8,0 95 AC9 4 x 1,0 1/1,13 1/1,13 8,6 115 AC9 2 x 1,5* 1/1,38 1/1,38 8,6 105 AC9 3 x 1,5 1/1,38 1/1,38 8,9 130 AC10 4 x 1,5 1/1,38 1/1,38 10,0 160 AC11 2 x 2,5 1/1,80 1/1,80 10,0 155 AC11 2 x 2,5 7/0,67 7/0,67 10,0 160 AC11 3 x 2,5 1/1,80 1/1,80 10,3 190 AC12 3 x 2,5 7/0,67 7/0,67 10,3 200 AC12 4 x 2,5 1/1,80 1/1,80 11,8 235 AC13 4 x 2,5 7/0,67 7/0,67 11,8 250 AC13 LPCB termék tanúsítvány: 217e /217f Teljesíti a BS5839-1:2002, BS7629-1, BS7622, BS és BS6387 CWZ szabványok előírásait. Szabványok: BS4066, BS (standard grade), BS7629, BS8434-1: 2003, SS299 Part 1, IEC60331, IEC , IEC A, IEC , IEC61034, EN50200 PH30, EN Vezeték szigetelés (harmonizált színkód) 2 ér + Á kék - barna 3 ér + Á barna - fekete - szürke 4 ér + Á kék - barna - fekete - szürke Köpeny színe Piros (rendelhető. fehér, narancs, fekete) * Raktári típus 2. oldal Műszaki leírás SR114H/SR114E tűzálló kábelek

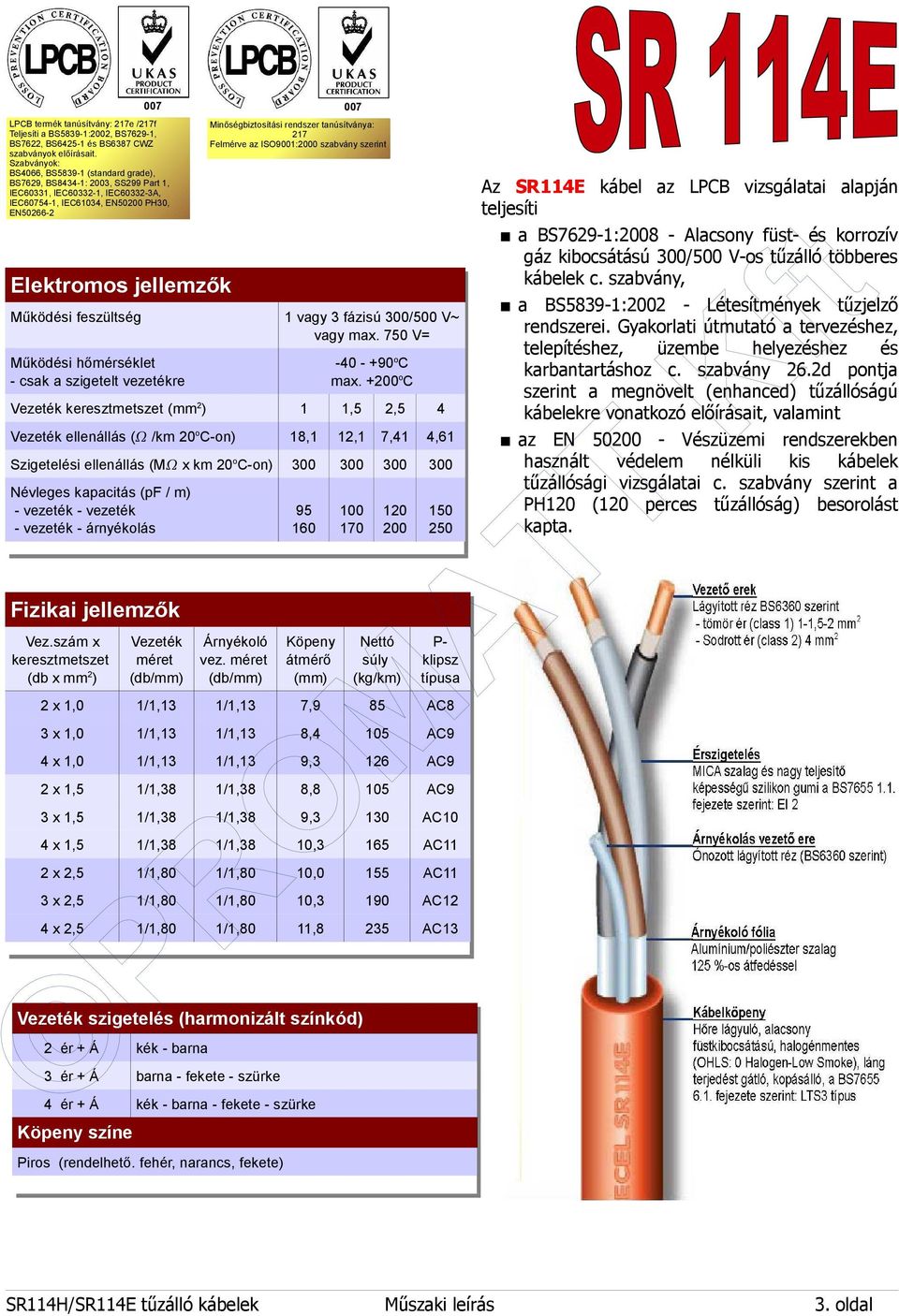

3 Elektromos jellemzők Működési feszültség 1 vagy 3 fázisú 300/500 V~ vagy max. 750 V= Működési hőmérséklet - csak a szigetelt vezetékre o C max o C Vezeték keresztmetszet (mm 2 ) 1 1,5 2,5 4 Vezeték ellenállás ( /km 20 o C-on) 18,1 12,1 7,41 4,61 Szigetelési ellenállás (M x km 20 o C-on) Névleges kapacitás (pf / m) - vezeték - vezeték - vezeték - árnyékolás Fizikai jellemzők Vez.szám x keresztmetszet (db x mm 2 ) Vezeték méret Árnyékoló vez. méret Köpeny átmérő (mm) Nettó súly (kg/km) P- klipsz típusa 2 x 1,0 1/1,13 1/1,13 7,9 85 AC8 3 x 1,0 1/1,13 1/1,13 8,4 105 AC9 4 x 1,0 1/1,13 1/1,13 9,3 126 AC9 2 x 1,5 1/1,38 1/1,38 8,8 105 AC9 3 x 1,5 1/1,38 1/1,38 9,3 130 AC10 4 x 1,5 1/1,38 1/1,38 10,3 165 AC11 2 x 2,5 1/1,80 1/1,80 10,0 155 AC11 3 x 2,5 1/1,80 1/1,80 10,3 190 AC12 4 x 2,5 1/1,80 1/1,80 11,8 235 AC13 Vezeték szigetelés (harmonizált színkód) 2 ér + Á kék - barna 3 ér + Á barna - fekete - szürke 4 ér + Á kék - barna - fekete - szürke Köpeny színe LPCB termék tanúsítvány: 217e /217f Teljesíti a BS5839-1:2002, BS7629-1, BS7622, BS és BS6387 CWZ szabványok előírásait. Szabványok: BS4066, BS (standard grade), BS7629, BS8434-1: 2003, SS299 Part 1, IEC60331, IEC , IEC A, IEC , IEC61034, EN50200 PH30, EN Piros (rendelhető. fehér, narancs, fekete) Minőségbiztosítási rendszer tanúsítványa: 217 Felmérve az ISO9001:2000 szabvány szerint Az SR114E kábel az LPCB vizsgálatai alapján teljesíti a BS7629-1: Alacsony füst- és korrozív gáz kibocsátású 300/500 V-os tűzálló többeres kábelek c. szabvány, a BS5839-1: Létesítmények tűzjelző rendszerei. Gyakorlati útmutató a tervezéshez, telepítéshez, üzembe helyezéshez és karbantartáshoz c. szabvány 26.2d pontja szerint a megnövelt (enhanced) tűzállóságú kábelekre vonatkozó előírásait, valamint az EN Vészüzemi rendszerekben használt védelem nélküli kis kábelek tűzállósági vizsgálatai c. szabvány szerint a PH120 (120 perces tűzállóság) besorolást kapta. SR114H/SR114E tűzálló kábelek Műszaki leírás 3. oldal

4 HOL KELL TŰZÁLLÓ KÁBELT HASZNÁLNI A TŰZJELZŐ RENDSZEREKBEN A 28/2011. (IX. 6.) sz. BM rendeletben közreadott Országos Tűzvédelmi Szabályzat szerint az alábbi esetekben kell tűzálló kábeleket alkalmazni: 172. (1) (4) A vezetékeknek, mint a) a tűzjelző központ és a hangjelzők, fényjelzők, kiürítési riasztást hangosító rendszer közötti vezetékek, b) a tűzjelző központ és bármely különálló tápegység közötti vezetékek, c) a tűzjelző központ és bármely távkijelző, távkezelő és kijelző egység közötti vezeték, d) a tűzjelző központ különálló részeit összekötő vezetékek, e) a tűzjelző berendezés vezérléseinek vezetékei, f) a tűzjelző központ és a tűz- és hibaátjelző berendezést összekötő vezetékek, g) azokon a kábelszakaszokon, ahol a visszatérő hurok mindkét iránya egyetlen véletlen esemény (tűz) hatására károsodhat legalább 30 percig ellen kell állniuk a tűznek, vagy ilyen időtartamú védettséget kell számukra biztosítani. (5) A vezérlések vezetékei, a hangjelző, és a tűz- és hibaátjelző berendezés vezérlésének kivételével készülhetnek a tűznek nem ellenálló, vagy védelem nélküli kábelekből, ha a) valamennyi vezérlés késleltetés nélkül indítja a vezérelt eszközt, és b) a vezérlési vezetékek füstérzékelővel védett tereken haladnak át (1) A mechanikai sérülés elleni védelem érdekében a vezetékeket a kábeltálcákon kell rögzíteni, vagy csatornákba, vagy csövekbe húzva, falon kívül bilincsekkel vagy klipszekkel rögzítve kell vezetni. (2) A vezetékek mechanikai szilárdságának összhangban kell lenniük a felszerelés módjával. (3) Hurokáramkörök tervezésekor ügyelni kell arra, hogy a hurok két ága egyetlen véletlen esemény hatására ne károsodjon. Ha ez a veszély fennáll, akkor ez ellen vagy mechanikai védelemmel, vagy az ágak, megfelelő elkülönítésével kell védekezni. (4) Elektromágneses zavarok ellen, a károsodások és a téves riasztások elkerülése érdekében a berendezést (beleértve a vezetékezést is) elsősorban olyan helyen kell elhelyezni (vezetni), ahol várhatóan erős elektromágneses zavarok nem lépnek fel. Ha ez nem biztosítható, akkor gondoskodni kell a megfelelő elektromágneses védelemről. SZERELÉSI JAVASLATOK Környezeti hőmérséklet: Az SR114H és SR114E kábelek 10 o C környezeti hőmérsékletig szerelhetők. A kábel tárolási hőmérséklete o C. Hajlítási sugár: A kábelek könnyen hajlíthatók és szerelhetők. A hajlítási sugár a külső átmérő hatszorosa. Szerelés: A kábelek védőcsőbe húzhatók, kábeltálcára fektethetők és falon kívül is szerelhetők erre a célra tanúsított rögzítő klipszek, bilincsek, nyergek alkalmazásával. Szerelésük nem igényel speciális szerszámot. Tűzálló kábelek szereléséhez műanyag rögzítő szerelvények nem alkalmazhatók. Falon kívüli szerelés: Tanúsított, OHLS bevonatú és a kábel köpenyátmérőjéhez igazodó méretű réz P-klipszekkel (ACxR), illetve nyergekkel (ACxRS) rögzíthetők a kábel tűzállóságának megfelelő szerkezeti elemre. A klipszeket, nyergeket vízszintesen 30 cm-enként, függőleges kábelvezetés esetén 40 cm-enként kell elhelyezni. Felszerelés Falban, közvetlenül vagy védőcsőben: Megfelelő vastagságú vakolat vagy betonréteg alatt. Kötések: A kábelek kötéspontjai vagy toldása csak az eszközökben vagy tűzálló kötődobozokban lehet. Kábelcsatornában: Tanúsított acél Ductklipszekkel, melyekkel 2 tűzálló kábel, valamint egyben a csatorna is rögzíthető. A Duct-klipszeket vízszintesen 30 cmenként, függőleges kábelvezetés esetén Ductklipsz Elhelyezés 40 cm-enként kell elhelyezni. A kilpszek, nyergek rögzítésére tanúsított dűbelek, illetve szögek használandók (betonra, téglára, gipszkarton falra). Kábelrögzítés Tömszelencék: Normál telepítéseknél használhatók az általános célú műanyag vagy réz tömszelencék. Robbanásveszélyes területen minősített tömszelencét és acélpáncél burkolatú kábelt kell alkalmazni. 4. oldal Műszaki leírás SR114H/SR114E tűzálló kábelek

5 Szabványos kábel vizsgálatok BS6387 Azt vizsgálják, hogy a kábel mennyi ideig marad működőképes tűz, egyidejű víz és mechanikai behatásra. A vizsgálat során a kábelek névleges feszültségen működnek. (A, B, C, S kategória) A kábelt a megadott ideig különböző hőmérsékletű lánghatással vizsgálják. Tűz- és vízállóság (W kategória) A kábelt 650 o C-os lánggal vizsgálják 15 percig, majd újabb 15 percen keresztül egyidejűleg vízpermettel is locsolják. Tűz- és mechanikai hatás (X, Y, Z kategória) A lángnak kitett kábelt egy függőleges tartószerkezetre szerelik, melyet 15 percen keresztül ütnek egy acélkalapáccsal. Tűzállóság 650 o C 3 órán keresztül A kategória 750 o C 3 órán keresztül B kategória 950 o C 3 órán keresztül C kategória 950 o C 20 percen keresztül S kategória Tűz- és vízállóság 650 o C 15 perc W kategória Tűz- és mechanika behatás állóság 650 o C X kategória 750 o C Y kategória 950 o C Z kategória tűzállósági A Cavicel tűzálló kábeleinek tervezése, gyártása, gyártásközi és végellenőrzése a szabványok szigorú betartása mellett, az ISO9001 minőségtanúsítási rendszer alkalmazásával történik. Az alábbiakban a tűzálló kábelekre vonatkozó fontosabb vizsgálati szabványok leírása és követelményei olvashatók, melyek vizsgálatait a Cavicel a gyártás során házon belül elvégez. A független vizsgáló intézmények tanúsítványai mellett ezek pozitív eredményei biztosítják, hogy a felhasználó mindig a követelményeknek megfelelő kábeleket alkalmazhassa. EN50200 A kábelt a megadott ideig 850 o C-os lánghatással és egyidejű mechanikai sokkhatással vizsgálják. Osztályozás PH15 PH30 PH60 PH90 PH perces láng- és mech. hatás 30 perces láng- és mech. hatás - SR114H 60 perces láng- és mech. hatás 90 perces láng- és mech. hatás 120 perces láng- és mech. hatás - SR114E EN50200 E. függelék Szabványos (standard) kábel: a BS d fejezete szerint A kábelt 15 percen keresztül egyidejű 830 o C-os láng- és mechanikai hatásnak teszik ki, majd újabb 15 percig lánggal és vízpermettel vizsgálják. SR114H 30 perc BS Megnövelt tűzállóságú (enhanced) kábel: a BS e fejezete szerint A kábelt 60 percen keresztül egyidejű 930 o C-os láng- és mechanikai hatásnak teszik ki, majd újabb 60 percig lánggal és vízpermettel vizsgálják. SR114E 120 perc SR114H/SR114E tűzálló kábelek Műszaki leírás 5. oldal

6 IEC A névleges feszültségen üzemelő kábelt 90 percen keresztül 750 o C-os lánghatással vizsgálják. A láng hőmérséklete 1100 o C- ig emelkedhet. Követelmény: A vizsgálat alatt nem fordulhat elő szakadás vagy zárlat. Üvegszálas kábeleknél a jelcsillapítást mérik. Osztályozás IEC IEC IEC IEC EN Elektromos kábelek 0,6/1 kv-ig Adatkábelek Üvegszálas kábelek Tűzterjedés vizsgálat kábelkötegen A vizsgálat egy fémszekrényben történik egy 3,5 m hosszú, létrára rögzített kábelkötegen. A köteg alját 750 o C-os vonalégővel égetik 20, illetve 40 percig. Követelmény: A vizsgálat végére a köteg 2,5 m magasságon túl nem éghet, nem szenesedhet, azaz nem továbbíthatja az égést. IEC EN IEC EN (kis átmérőjű kábelek esetén) Tűzterjedés vizsgálat egy kábelen A vizsgálat egy elöl nyitott fémszekrényben történik egy 60 cm hosszú, 2 db bilinccsel, függőlegesen rögzített kábelen. A kábelt, átmérőjétől függően, másodperc időtartamig egy Bunsen-égővel égetik. Követelmény: A vizsgálat végéig a kábel megégett szakasza nem terjedhet a felső bilincstől 5 cm távolságig. EN , IEC Savasság vizsgálat A kábel nemfémes anyagaiból kb. 1 g-nyi mennyiséget elégetnek egy csőkemencében 800 o C-on. Az ellenőrzött légáramlásban a keletkező gázokból lecsapódó oldat savasságát (sósav /HCl/ mennyiségét) mérik. Követelmény < 0,5 % HCl EN , IEC Füst korrozivitás vizsgálat A vizsgálattal felbecsülhető a kábel égésekor keletkező gázok korrozivitása. A kábel összetevő anyagait 935 o C feletti hőmérsékleten egy csőkemencében elégetik. Az ellenőrzött légáramlásban a keletkező gázok desztillált vízben lecsapatott oldatát mérik ph és vezetőképességi szempontból. Követelmény IEC EN Füstsűrűség vizsgálat Egy 3 m élhosszúságú, kocka alakú szekrényben 100 cm 3 alkohol meggyújtásával égetnek egy kábeldarabot. A kocka középtengelyében 2,15 m magasan elhelyezett optikai adó- és vevőegységgel mérik a keletkező füst fényelnyelő, illetve fényáteresztő képességét. ph 4,3; vagy Vezetőképesség 100 µs/cm Követelmény LT 60% ( fényáteresztő képesség) 1116 BUDAPEST Tel.: (36) Hauszmann Alajos u (36) HUNGARY Fax.: (36) Web: info@promatt.hu 6. oldal Műszaki leírás SR114H/SR114E tűzálló kábelek
