A TŰZJELZŐ RENDSZEREK KÁBELEZÉSE

Átírás

1 A TŰZJELZŐ RENDSZEREK KÁBELEZÉSE

2 Jelenlegi gyakorlat A minőség mindegy, csak a szükséges kábelkeresztmetszet legyen meg, és az ára ne terhelje túl a pénztárcát Tűzjelző kábelnél a külső köpeny színe általában piros A project kiírás rendelkezhet komolyabb igényekről A berendezés gyártójának javaslatait kell követni! Jelenlegi előírások Műanyag burkolatú és érszigetelésű kábelek IP34 védettségi fokozatú tömített, szorítós lezárással! Minimális vezeték keresztmetszet: 0,4mm 2 (réz) A tűzjelző kábelt minden kifejtési ponton piros színnel jelölni kell

3 A tűz hatása a PVC kábelekre A biztonsági berendezés működésképtelenné válhat, ha az érszigetelés vagy a köpeny szigetelés is kiég (vezeték zárlatok, akár kábel zárlatok miatt) A kábel maga is továbbíthatja az égést A kábel égéskor felszabaduló füst akadályozhatja a menekülést A kábel égéskor felszabaduló mérgező gázok veszélyeztethetik az emberéleteket A kábel égésekor keletkező savas, korrozív gázok károsíthatják a berendezéseket Vizsgálatok kimutatták, hogy a PVC kábelek égésekor keletkező gőzök és gázok a berendezésekben hatszor nagyobb károkat képesek okozni, mint maga a tűz.

4 A tűz hatása a biztonsági rendszerekre Rövidebb idő = kisebb károk A tűz jelzése - Tűzjelző berendezés Tűzvédelem - Tűz- és füstcsappantyúk - Füst eltávolítás - Kiürítést vezérlő rendszerek - Vészhelyzeti irányító rendszer - Vészkijáratok - Vészüzemi áramellátás Távjelzés - Tűzriasztás távjelzése - Vészüzemi telefonok - Figyelmeztető hangjelzések Beavatkozás - Sprinkler szivattyúk - Tűzoltói liftek - Tűzoltóság 0 Tűz esetén a felsorolt berendezések mindegyikének működni kell! A berendezések működtetéséhez tűzálló kábelekre van szükség!

5 Hol érdemes tűzálló kábeleket alkalmazni? Nyilvános szórakozóhelyek Kereskedelmi létesítmények Bevásárló központok Kórházak Iskolák Irányító központok Számítógép termek Repülőterek Minden olyan helyen, ahol elsődleges az emberi életek védelme vagy a nagy értékű berendezések folyamatos üzeme.

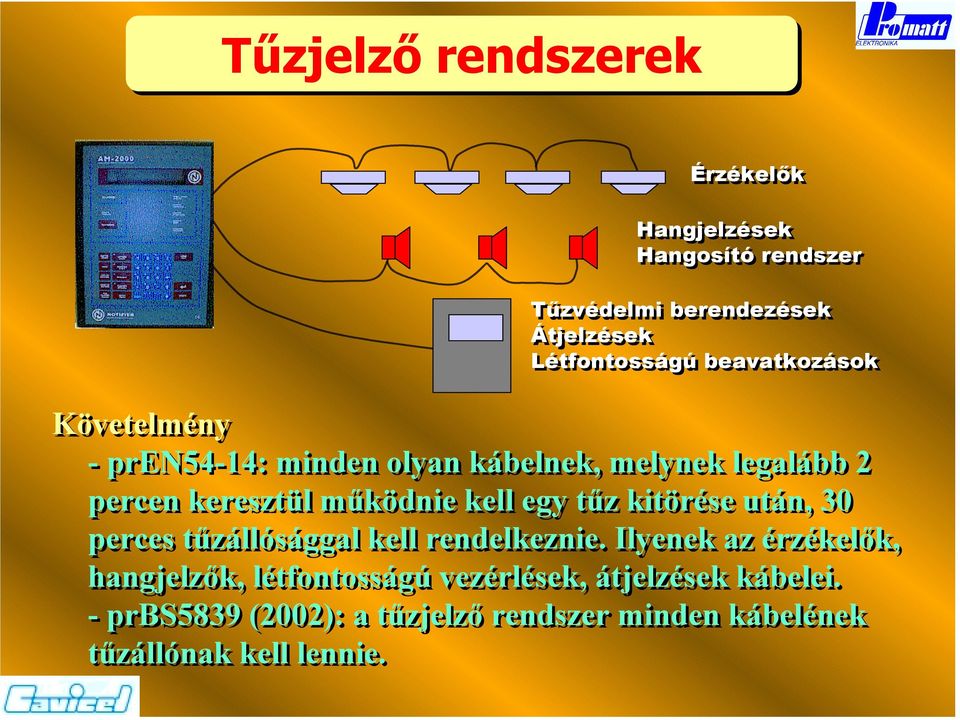

6 Tűzjelző rendszerek Érzékelők Hangjelzések Hangosító rendszer Tűzvédelmi berendezések Átjelzések Létfontosságú beavatkozások Követelmény - pren54-14: minden olyan kábelnek, melynek legalább 2 percen keresztül működnie kell egy tűz kitörése után, 30 perces tűzállósággal kell rendelkeznie. Ilyenek az érzékelők, hangjelzők, létfontosságú vezérlések, átjelzések kábelei. - prbs5839 (2002): a tűzjelző rendszer minden kábelének tűzállónak kell lennie.

7 Vészvilágítás Füstelszívás Követelmény Az elszívó vagy befúvó ventilátorok (pl. füstmentes lépcsőház), füstcsappantyúk energiaellátásának fenntartása amíg csak lehet. Követelmény A központi teleptől a világítótestekig a vészvilágítás ellátásának biztosítása a benntartózkodók biztonságos kimenekítéséig.

8 Vészüzemi kommunikáció és távjelzés Követelmény Folyamatos üzenetbemondás és vészüzemi kommunikáció biztosítása a benntartózkodók biztonságos (és esetleg szakaszos) kimenekítéséig. Automatikus oltórendszerek Követelmény Az oltórendszer és/vagy a sprinkler pumpák működését folyamatosan biztosítani kell. A pumpák tápellátását a lekapcsoló áramkör előtt kell leágaztatni. Ez mind a tűz előtt, mind a tűz alatt komoly mechanikai, és elektromos védelmet kíván.

9 A tűzálló kábelek típusai Ásvány szigetelésű kábelek (MIC: Mineral Insulated Cables) A külső köpeny általában csak réz, esetleg OHLS anyagból készül Nedvességre érzékeny; nedvesség hatására elveszíti szigetelőképességét Opcionális külső köpeny Külső réz köpeny Ásvány szigetelés Belső vezető ér Nehezen szerelhető (méretre szabott darabok) Minden kábelvéget speciális tömítéssel kell ellátni (nedvesedés ellen) Igen gondos szerelést és speciális szerszámokat, szerelvényeket igényel A kötések javítása, ellenőrzése nehézkes és lassú

10 A tűzálló kábelek típusai Belső vezető ér Tűzálló érszigetelés Csillámszalag lánggát Lángterjedést gátló és OHLS külső köpeny Tűzálló kábelek Külső köpeny: alacsony füstkibocsátású, 0 halogén kibocsátású (OHLS), lángterjedést gátló bevonat Köpeny alatt esetleg csillámszalag lánggát Belső vezető erek körül csillámszalag vagy extrudált lánggát és/vagy tűzálló anyagból készült érszigetelés Hagyományos eszközökkel csupaszítható, szerelhető Hajlékony, könnyen fektethető és védőcsőbe húzható Kötéspontok az eszközökben vagy tűzálló kötődobozokban létesíthetők

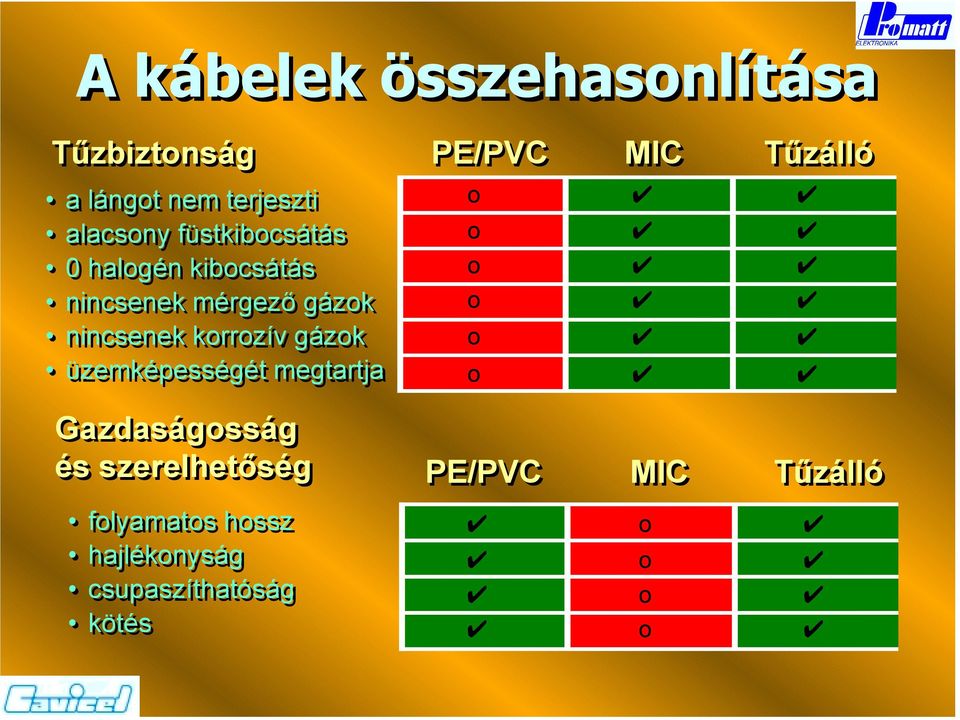

11 A kábelek összehasonlítása Tűzbiztonság PE/PVC MIC Tűzálló a lángot nem terjeszti alacsony füstkibocsátás 0 halogén kibocsátás nincsenek mérgező gázok nincsenek korrozív gázok üzemképességét megtartja o o o o o o Gazdaságosság és szerelhetőség folyamatos hossz hajlékonyság csupaszíthatóság kötés PE/PVC MIC Tűzálló o o o o

12 A tűzálló kábelek vizsgálati módszerei Szigetelő képesség megtartás (circuit( integrity) csak tűz esetén tűz és vízpermet együttes hatása esetén tűz és egyidejű mechanikai hatás esetén Füstkibocsátás Az égés során kibocsátott gázok Lángterjedés egyedi kábelmintán Lángterjedés kötegelt kábelmintán Működőképesség megtartás

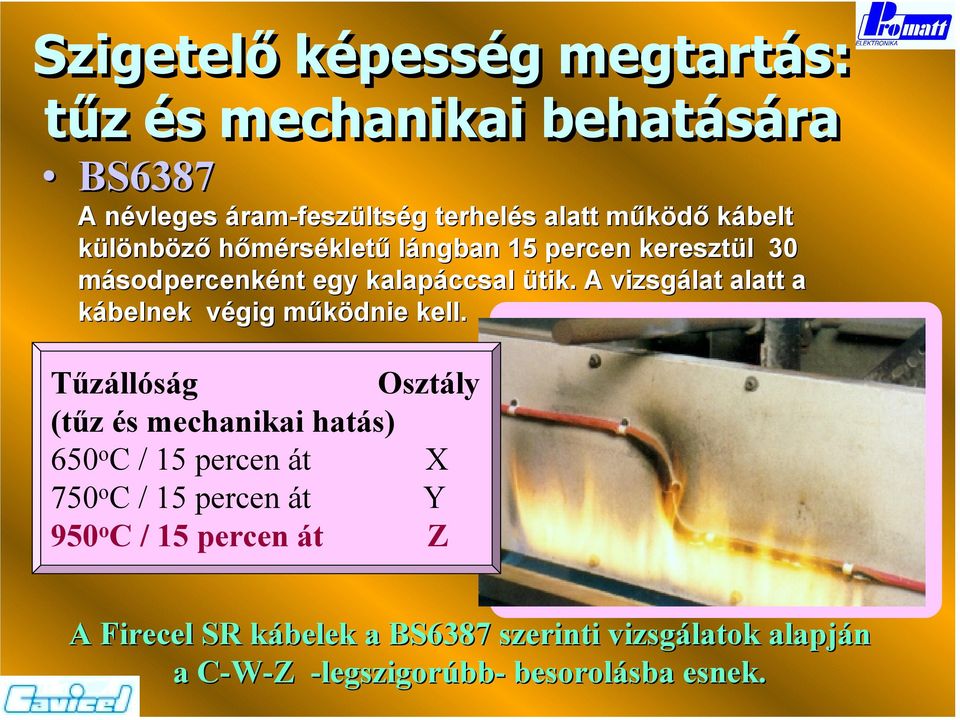

13 Szigetelő képesség megtartás: csak tűzre IEC órán keresztül o C közötti lánghatás után 12 órával a kábelt újra névleges áram-feszültség terhelés alá helyezik. A kábelnek működnie kell a vizsgálat alatt, és után is. BS6387 A névleges áram-feszültség terhelés alatt működő kábelt -a besorolástól függően- különböző ideig különböző hőmérsékletű láng hatásának teszik ki. Tűzállóság Osztály 650 o C / 3 órán át A 750 o C / 3 órán át B 950 o C / 3 órán át C 950 o C / 20 percen át S

14 Szigetelő képesség megtartás: tűz és vízpermet hatására BS6387 A névleges áram-feszültség terhelés alatt működő kábelt 15 percen keresztül 650 o C-os láng hatásának, majd újabb 15 percig egyidejűleg vízpermet hatásának is kiteszik. A vizsgálat alatt a kábelnek végig működnie kell. Tűzállóság Osztály (tűzre és vízre) 650 o C / 15 percen át, majd további 15 percen keresztül vízpermettel W

15 Szigetelő képesség megtartás: tűz és mechanikai behatására BS6387 A névleges áram-feszültség terhelés alatt működő kábelt különböző hőmérsékletű lángban 15 percen keresztül 30 másodpercenként egy kalapáccsal ütik. A vizsgálat alatt a kábelnek végig működnie kell. Tűzállóság Osztály (tűz és mechanikai hatás) 650 o C / 15 percen át X 750 o C / 15 percen át Y 950 o C / 15 percen át Z A Firecel SR kábelek a BS6387 szerinti vizsgálatok alapján a C-W-Z -legszigorúbb- besorolásba esnek.

16 Füstkibocsátás az égés során IEC / BS7622 és BS7624 Az égő kábel füstkibocsátását és a füstsűrűséget egy 3 m oldalfalú kamrában mérik 1 l alkohol elégetése közben. A vizsgálat tárgya a kamra szemközti falain elhelyezett fényforrás és optikai vevő közti fénylenyelődés (Ao( Ao) ) mértéke, illetve a fényátvitel (LT) értéke. Ventilátor kb. 10 m 3 /perc 3000 mm Optikai vevő 2150 mm magasan Árnyékoló lemez 1000 mm magas Ajtó Fényforrás 2150 mm magasan 500 mm 750 mm 1500 mm 3000 mm Égető tégely 3000 mm

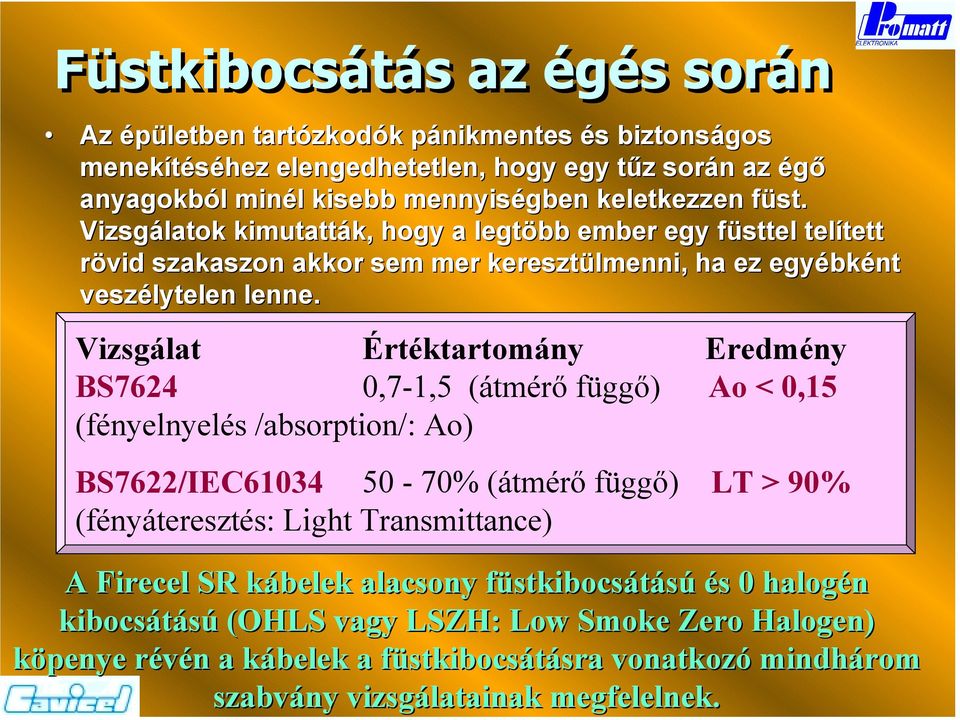

17 Füstkibocsátás az égés során Az épületben tartózkodók pánikmentes és biztonságos menekítéséhez elengedhetetlen, hogy egy tűz során az égő anyagokból minél kisebb mennyiségben keletkezzen füst. Vizsgálatok kimutatták, hogy a legtöbb ember egy füsttel telített rövid szakaszon akkor sem mer keresztülmenni, ha ez egyébként veszélytelen lenne. Vizsgálat Értéktartomány Eredmény BS7624 0,7-1,5 (átmérő függő) Ao < 0,15 (fényelnyelés /absorption/: Ao) BS7622/IEC % (átmérő függő) LT > 90% (fényáteresztés: Light Transmittance) A Firecel SR kábelek alacsony füstkibocsátású és 0 halogén kibocsátású (OHLS vagy LSZH: Low Smoke Zero Halogen) köpenye révén a kábelek a füstkibocsátásra vonatkozó mindhárom szabvány vizsgálatainak megfelelnek.

18 Savas gáz kibocsátás az égés során A különböző anyagok égése során keletkező halogén molekulák (kloridok, bromidok, fluoridok) ) a levegő nedvességével igen koncentrált és korrozív savakat képeznek, melyek egyrészt a berendezéseket károsítják, másrészt - pl.. belélegezve - az emberek számára is igen veszélyesek, mérgezőek. Vizsgálatok kimutatták, hogy a PVC kábelek égésekor keletkező gőzök és gázok a berendezésekben hatszor nagyobb károkat képesek okozni, mint maga a tűz. A vizsgálatok célja a kábelek égésekor keletkező savas gázok mennyiségének meghatározása.

19 Savas gáz kibocsátás az égés során IEC és BS A vizsgálatok lehetővé teszik a kábelek égésekor keletkező égéstermékek korrozivitásának meghatározását. A kábel szigetelésének egy darabját egy csőkemencében égetik és a keletkező gázokat mosóüvegekben csapatják le. A nyert oldatok savasságának és vezetőképességének mérésével következtetnek az égéstermékek beszélyességére. BS IEC ,3 % savas gáz IEC ph 4,3 vezetoképesség 10 µs/mm

20 Lángterjedés vizsgálat egyedi kábelmintán BS és IEC A vizsgálandó kábelmintát függőlegesen elhelyezik egy három oldalon zárt fémszekrényben. Ez után kb.. 60 másodpercig láng hatásának teszik ki. A láng megszűnte után a kábel égésének ki kell aludnia (önkioltó). BS és IEC mp láng hatása után a kábel égésének ki kell aludnia

21 Lángterjedés vizsgálat kötegelt kábelen IEC és BS4066 A, B és C kategória A vizsgálat célja annak felmérése, hogy a függőleges (aknában, csatornában, tálcán elhelyezett) kötegelt kábelek nem továbbítják az égést. A kábeleket egy függőleges létrára helyezik és 40 percen keresztül egy vízszintes vonalégővel égetik. 40 perc után az égőt eloltják, és a kábelmintákat tisztára törlik. A mintákon nem lehet szenesedés, égés az égő vonalától számított 2,5 méteren túl. Kategória A B C 1 méternyi kábelmintában levő éghető anyag mennyisége (liter) 7 3,5 1,5 Lánghatás (percekben)

22 Üzemképesség megtartás DIN A vizsgálat célja a kábelek, a bilincsek, a szerelvények, azaz a kábelrendszer működőképességének ellenőrzése megközelítően valós körülmények között. A vizsgálat eredményei alapján a kábeleket 30, 90 és 180 perces tűzállóságúnak sorolják be. (Csak a német szabványban létezik ez a vizsgálat!) A Firecel SR kábelek közül az SR106 és az SR125-nél végezték el e viszgálatot. Ennek alapján az SR106 E30, az SR125 E30, illetve E90 besorolást kapta.

23 A Firecel SR kábelek minősítései Szigetelő képesség megtartás BS6387 C-W-Z, IEC 60331, CEI20-36 és VDE szerint Füstkibocsátás IEC 61034, BS7622, BS7624 és CEI szerint Az égés során kibocsátott gázok (égéstermékek korrozivitása) IEC , BS6425 és CEI20-37 szerint Lángterjedés egyedi kábelmintán (egy kábel tűzállósága) IEC , BS és CEI szerint Lángterjedés kötegelt kábelmintán (kábelköteg tűzállósága) IEC és BS szerint Működőképesség megtartás DIN (VdE( VdE) ) szerint SR125 és SR106 kábelekre

24 Kompatibilis magyar szabványok Szigetelő képesség megtartás Jelenleg még nincs Füstkibocsátás MSZ EN Az égés során kibocsátott gázok (égéstermékek korrozivitása) MSZ EN Lángterjedés egyedi kábelmintán (egy kábel tűzállósága) MSZ EN 265 Lángterjedés kötegelt kábelmintán (kábelköteg tűzállósága) MSZ EN 265 Működőképesség megtartás Jelenleg nincs magyar (csak német) szabvány

25 Firecel SRxxx kábelek SR114H: Árnyékolt vezérlő kábel 300/500V Vezeték: lágyított réz vezető, tömör 1,0-1,5-2,5-4 mm 2 Szigetelés: tűzálló szilikon gumi Vezetékezés: a vezetékek közösen, koncentrikusan csavarva Árnyékolás: Al/poliészter fólia ónozott réz vezető szállal Köpeny: Termoplasztikus, OHLS és lángterjedést gátló 2-eres kivitelben alkalmas tűzjelző rendszerek jelző (címző) vezetékeinek kialakítására, hangjelzők vezetékezésére (a vezetékek így párban csavartak) 2-eres kivitelben alkalmas hangosító rendszerek, beléptető rendszerek vezetékezésére Tóbb eres kivitele bármilyen kisfeszültségű vezérlő kábelhez alkalmazható LPCB tanúsítvánnyal rendelkezik BS6387 C-W-Z, BS6425-1, BS szerint

26 Firecel SRxxx kábelek SR125: Árnyékolt jelkábel 300/500V Vezeték: lágyított réz vezető, tömör 0,5-0,75-1,0-1,5-2,5 mm 2 Szigetelés: tűzálló szilikon gumi Vezetékezés: a vezetékek párosával csavarva Árnyékolás: Al/poliészter fólia ónozott réz vezető szállal (0,5 mm 2 ) Köpeny: Termoplasztikus, OHLS és lángterjedést gátló 1, 2, 5, 10 párban csavart kivitelben készülnek Biztonságtechnikai, adatátviteli rendszerek jelzőkábeleinek kiválóan használhatók (RS232, RS422, RS485 stb.) Az SR125H típusnál külön csillámszalag lánggát is található az E30 és E90 besorolású típusoknál

27 Tűzálló kábelek alkalmazása Vészüzemi tápegység 600/1000v KEY Vezérlő kábel 300/500V Koaxiális kábel Tápkábel 600/1000V Jelkábel 300/500V CCTV rendszer Liftvezérlés 600/1000v Hangjelzők 300/500v Füstérzékelők 300/500v Távkezelők 300/500v Riasztó központ 300/500v Sprinkler pumpa 600/1000v Tűzgátló ajtók 600/1000v Kézi jelzésadók 300/500v Központi vezérlő Üzenet bemondó rendszer 300/500v Vészvilágítás 300/500v

28 A Firecel tűzálló kábelek szerelése A kábelek beltéren és kültéren egyaránt használhatók. Elhelyezhetők védőcsőben, kábeltálcán vagy közvetlenül (nem fémes) falra is rögzíthetők speciális bilincsekkel. Könnyebben és gyorsabban szerelhetők, mint az ásvány szigetelésű kábelek. Szerelésük, ellenőrzésük nem igényel speciális szerszámokat. A Firecel kábelek nedves környezetben is szerelhetők. A szigetelésük A kábelek igen hajlékonyak: hajlítási sugár= 6 x átmérő A Firecel kábelek -10 o C hőmérsékleten is szerelhetők.

29 Tűzálló kábelek szerelése A kábel tartórészeket az épület leginkább tűzálló szerkezeti elemeihez kell rögzíteni. Tartószálak használata is megengedett feltéve, hogy azok megfelelő távolságokban vannak rögzítve és rozsdamentes acélbilincsekkel vannak a kábelhez erősítve. A kábel rögzítési pontjainak száma és egymástól való távolságuk igen lényeges. A tűzálló kábelek kötéspontjai vagy az eszközökben vagy tűzálló kötődobozokban lehetnek!

30 Tűzálló kábelek szerelése A vezetékezési rendszer több elemből áll: - a kábelből - a megfogatásokból (bilincsekből) - a támaszokból - az összeköttetésekből - a leágazásokból Ezeknek az elemeknek egyszerre kell megfelelőnek lenniük, hogy az eredmény hatásos legyen. A kábel kábel egyedül nem nem képes képes a feladat feladat ellátására!
