1 BSA 43xx hu BSA 43xx fékpad Használati útmutató

2 hu 2 BSA 43xx BSA 43xx fékpad használati útmutató TARTALOMJEGYZÉK 1 Általános információk Biztonsági elıírások Konfigurálás A jelen dokumentummal együtt hatályos kiadványok Plug n Play Fıkapcsoló doboza A berendezés leírása Mőszaki adatok Alapadatok Teljesítmény Környezeti feltételek Opciók Biztosítók cseréje BNet/nyomtató interfész átalakító (Centronics) Berendezés leírása Mőszaki adatok Alapadatok Teljesítmény Környezeti feltételek BNet/USB-interfész átalakító Berendezés leírása Mőszaki adatok Alapadatok Teljesítmény Környezeti feltételek Infravörös távvezérlı Berendezés leírása Mőszaki adatok Alapadatok Teljesítmény Környezeti feltételek Elemek behelyezés/cseréje A nyomógombok funkciói Az IR-távkapcsoló kódolása Általános információk... 15

3 hu 3 BSA 43xx BSA 43xx fékpad használati útmutató A távkapcsolók csatornájának beállítása Pótalkatrészek Analóg kijelzı, 8 kn Berendezés leírása Áttekintés Mérési értékek kijelzıje Infravörös vevı szegmenses kijelzı Figyelmeztetı lámpa Üzemelést jelzı lámpa Értékelı skála Automatikus üzemmód gombja A készülékek azonosítása a BNet hálózatban Mőszaki adatok Kijelzık Teljesítmény Ház Környezeti feltételek Karbantartás Biztonsági felülvizsgálat BSA 43xx sorozatú fékpadok (kivéve: BSA 436x) Berendezés leírása Mőködési elv Elıírásoknak megfelelı alkalmazás Elıírásokkal ellentétes alkalmazás Készülékek azonosítása Mőszaki adatok Alapadatok Görgık felülete Teljesítményadatok (motor) Környezeti feltételek Mérırendszer Karbantartás Biztonsági felülvizsgálat Pontosságellenırzés (Stückprüfung), csak Németországban "Padlószintő kilépıoldal" típusú görgıkészlet A alapváltozathoz viszonyított különbségek Emelı- és süllyesztı küszöb a BSA 43xx családhoz... 29

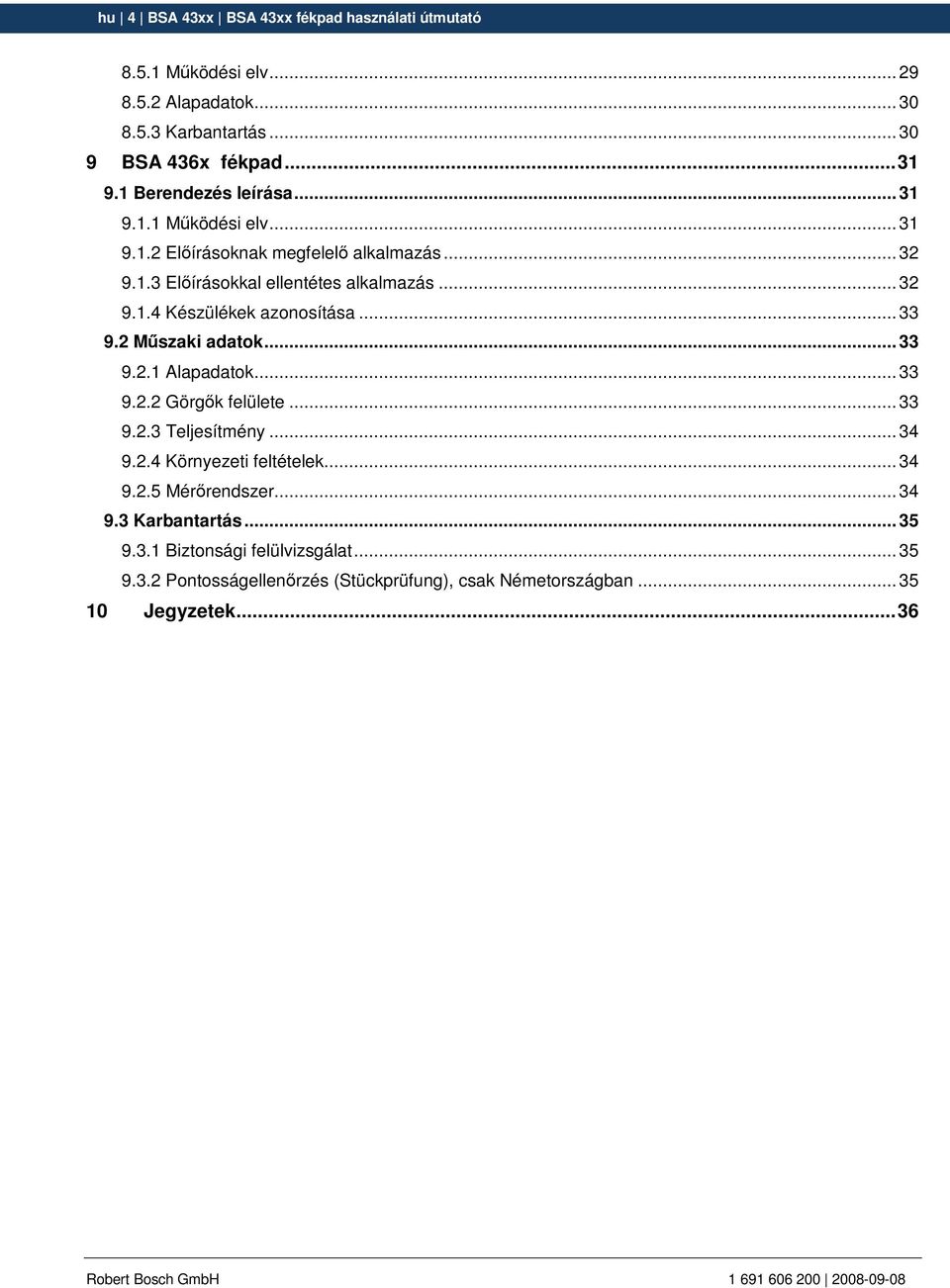

4 hu 4 BSA 43xx BSA 43xx fékpad használati útmutató Mőködési elv Alapadatok Karbantartás BSA 436x fékpad Berendezés leírása Mőködési elv Elıírásoknak megfelelı alkalmazás Elıírásokkal ellentétes alkalmazás Készülékek azonosítása Mőszaki adatok Alapadatok Görgık felülete Teljesítmény Környezeti feltételek Mérırendszer Karbantartás Biztonsági felülvizsgálat Pontosságellenırzés (Stückprüfung), csak Németországban Jegyzetek...36

5 hu 5 BSA 43xx BSA 43xx fékpad használati útmutató 1 Általános információk 1.1 Biztonsági elıírások Figyelem, a fékpaddal való munka során a veszélyek egy részét még szakszerő üzemeltetés mellett sem lehet teljesen elkerülni. A biztonsági utasításokat a Felhasználói útmutatóban találja meg, rendelési száma: Tartsa be a biztonsági (munkavédelmi ) elıírásokat! Használjon személyi védıfelszerelést! 1.2 Konfigurálás A berendezés összes konfigurációs beállítását, valamint kalibrálását kizárólag a szerviztechnikusok végezhetik el. 1.3 A jelen dokumentummal együtt hatályos kiadványok Dokumentum Azonosító szám Használati útmutató Kezelési útmutató Rövid leírás

6 hu 6 BSA 43xx BSA 43xx fékpad használati útmutató 2 Plug n Play A Plug n Play egy olyan szoftverfunkció, amelynek segítségével a készülék önállóan elvégzi az inicializáló mőveleteket, amelyek végén a berendezés üzemkész. A manuális beállítások általában lehetségesen, azonban nem szükségesek. A szoftver az önálló készüléket, valamint a vizsgasort egyaránt támogatja. A szoftver az alapverziót támogatja, beleértve a mérlegszenzor, forgásirányváltás, motorfék, valamint gyorsított vizsgálati sebesség opciókat is Az országspecifikus funkciókat a plug 'n' play szoftver nem támogatja. A funkció tól kezdve van beépítve. A funkció elérhetıségét a készülék oldalára ragasztott matrica jelzi (fékpadon, holtjátékvizsgálón, kijelzı szekrényén). Az üzembe helyezést és az inicializálást az automatika gombjának és a fıkapcsolónak egyidejő mőködtetése indítja el.

7 hu 7 BSA 43xx BSA 43xx fékpad használati útmutató 3 Fıkapcsoló doboza 3.1 A berendezés leírása A berendezést a vészleállító fıkapcsolóval lehet be-/kikapcsolni, valamint vészhelyzetben kikapcsolni. A berendezésben egy hálózati tápegység szolgáltatja az elektronika mőködéséhez szükséges 24 voltos egyenfeszültséget. 3.2 Mőszaki adatok Alapadatok Méretek Szé x Ma x Mé (mm) 240 x 160 x 90 Tömeg kb. 3 kg

8 hu 8 BSA 43xx BSA 43xx fékpad használati útmutató Teljesítmény Feszültségellátás Betáp vezeték (építmény oldali)* Biztosítók (építmény oldali)* Biztosítók típusa (építmény oldali) Fıkapcsoló kapcsolási teljesítménye Hálózati tápegység bemenete Hálózati tápegység kimenete 3 x 400/230 V (AC) lásd. a fékpad mőszaki adatainál lásd. a fékpad mőszaki adatainál C/3-pólusú 25 A / 32 A 230 V 24 V / 35 VA Környezeti feltételek Védelmi besorolás (a DIN szerint) IP 54 Megengedett légnedvesség (relatív, harmat nélkül) < 85 % Üzemi hımérséklet Tárolási hımérséklet Opciók A fıkapcsoló doboza (opcionálisan) egy kiegészítı vészleállító gombbal felszerelve is rendelhetı. * A megadott adatok csak javaslatok! A betápvezetékek, illetve a biztosítók tekintetében vegyék figyelembe a telepítés országában hatályos elıírásokat. A betápvezetéket és a biztosítókat a beépített diagnosztikai berendezéshez kell illeszteni. (Vizsgasor esetében mindig a legnagyobb teljesítményő berendezés az irányadó)

9 hu 9 BSA 43xx BSA 43xx fékpad használati útmutató 3.3 Biztosítók cseréje Biztosítók F1 F2 5A közepesen lomha 5A közepesen lomha

10 hu 10 BSA 43xx BSA 43xx fékpad használati útmutató 4 BNet/nyomtató interfész átalakító (Centronics) Párhuzamos port-tal felszerelt nyomtatókhoz 4.1 Berendezés leírása A BNet/nyomtató interfész átalakító segítségével lehet egy nyomtatót a BNet-mőhelyhálózathoz csatlakoztatni. A konverterdoboz a BNet-mőhelyhálózat tetszıleges pontjára csatlakoztatható. A párhuzamos-interfészen keresztül a BNet-készülékek mérési adatait egy arra a célra rendszeresített nyomtatóval (pl. Seikosha...) lehet kinyomtatni. 4.2 Mőszaki adatok Alapadatok Méretek Szé x Ma x Mé (mm) 154 x 84 x 56 Tömeg kb. 300 g Teljesítmény Feszültségellátás / busz csatlakoztatás 24V / BNet Nyomtató-port Centronics (SubD 25) Környezeti feltételek Üzemi hımérséklet Tárolási hımérséklet Megengedett légnedvesség (relatív, harmat nélkül) < 85 % Védelmi besorolás IP 40

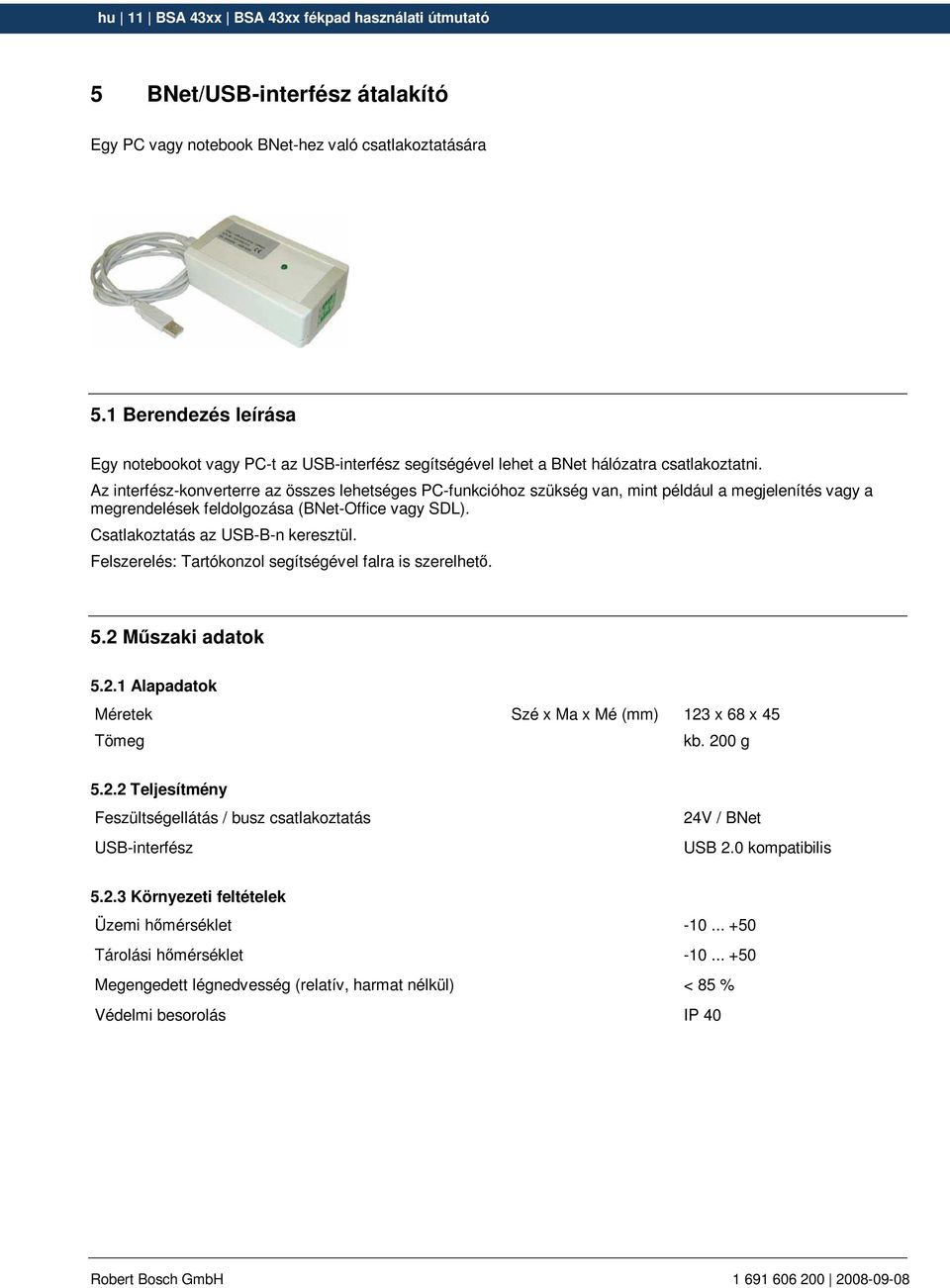

11 hu 11 BSA 43xx BSA 43xx fékpad használati útmutató 5 BNet/USB-interfész átalakító Egy PC vagy notebook BNet-hez való csatlakoztatására 5.1 Berendezés leírása Egy notebookot vagy PC-t az USB-interfész segítségével lehet a BNet hálózatra csatlakoztatni. Az interfész-konverterre az összes lehetséges PC-funkcióhoz szükség van, mint például a megjelenítés vagy a megrendelések feldolgozása (BNet-Office vagy SDL). Csatlakoztatás az USB-B-n keresztül. Felszerelés: Tartókonzol segítségével falra is szerelhetı. 5.2 Mőszaki adatok Alapadatok Méretek Szé x Ma x Mé (mm) 123 x 68 x 45 Tömeg kb. 200 g Teljesítmény Feszültségellátás / busz csatlakoztatás USB-interfész 24V / BNet USB 2.0 kompatibilis Környezeti feltételek Üzemi hımérséklet Tárolási hımérséklet Megengedett légnedvesség (relatív, harmat nélkül) < 85 % Védelmi besorolás IP 40

12 hu 12 BSA 43xx BSA 43xx fékpad használati útmutató 6 Infravörös távvezérlı 6.1 Berendezés leírása Az infravörös távvezérlı segítségével viheti be a vezérlı parancsokat, az adatokat, illetve a programváltozásokat. A nyomógombok egy részének másodlagos funkciója is van. A távkapcsoló nyomógomb-kiosztását a jelen fejezet borítóján találja meg. Az infravevıt érı közvetlen napsugárzás esetében a távvezérlı hatósugara lecsökken. 6.2 Mőszaki adatok Alapadatok Méretek Szé x Ma x Mé (mm) 180 x 67 x 15 Tömeg kb. 100 g Teljesítmény Feszültségellátás Üzemórák Üzemi tartomány 6 V-os elektromos telep legkevesebb 1 év kb. 20 g Környezeti feltételek Megengedett légnedvesség (relatív, harmat nélkül) < 85 % Üzemi hımérséklet Tárolási hımérséklet

13 hu 13 BSA 43xx BSA 43xx fékpad használati útmutató 6.3 Elemek behelyezés/cseréje 1. Csomagolja ki az infravörös távvezérlıt, majd nyissa ki az elemtartó fedelét. 2. Csomagolja ki az elemeket, majd pólushelyesen tegye be azokat az elemtartóba. 3. Fontos: hozzávetıleg 5 másodpercig ne nyomjon meg egyetlen gombot sem, mivel ilyenkor a távkapcsoló a reset funkciót végzi. 4. Zárja vissza újra az elemtartó fedelét. 5. Most nyomja meg egyenként az összes gombot, közben figyelje meg, hogy a távkapcsoló vörös LED-je villog vagy sem.

14 hu 14 BSA 43xx BSA 43xx fékpad használati útmutató 6.4 A nyomógombok funkciói Automatika gombja Bal oldal BE Jobb oldal BE Ovalitás 2-dik funkció Nyomtatás 1 Nyomtatás 2 Elsı tengely memória Hátsó tengely memória Rögzítıfék memória Tömeg bevitele 1000 bevitele 100 bevitele 10 bevitele 1 bevitele Stop Utolsó gomb törlése Enter (nyugtázás)

15 hu 15 BSA 43xx BSA 43xx fékpad használati útmutató 6.5 Az IR-távkapcsoló kódolása Általános információk Amennyiben ugyanabban a csarnokban több vizsgasor vagy önálló fékpad mőködne, akkor a távkapcsolókat különbözıképpen kell kódolni, hogy az egyes munkaállomások ne zavarják egymás mőködését. Ekkor egyetlen távkapcsoló sem maradhat a 0-ás csatornán! A távkapcsolók csatornájának beállítása Erre a célra 9 különbözı változat használható (alapértelmezett a 0). A kódolást a következıképpen lehet módosítani: Vegye ki az elemeket a távkapcsolóból Helyezze be újra az elemeket Nyomja meg 5-ször egymás után a STOP-gombot Ekkor 5 másodpercen belül adja meg a kívánt csatornát; pl.: 4-es csatorna A csatornát a mellékelt táblázatból választhatja ki. Amennyiben egy késıbbi idıpontban újra elemet kell cserélnie, úgy a címválasztást újra el kell végeznie! (kivéve, ha a kívánt csatorna a 0)

16 hu 16 BSA 43xx BSA 43xx fékpad használati útmutató Csatornatáblázat 1. csatorna 4. csatorna 5. csatorna 6. csatorna 7. csatorna 8. csatorna 9. csatorna 10. csatorna 6.6 Pótalkatrészek Poz. Megnevezés Rövid megnevezés Azonosító szám 1 Infravörös távkapcsoló JLS V-os elektromos telep 4LR

17 hu 17 BSA 43xx BSA 43xx fékpad használati útmutató 7 Analóg kijelzı, 8 kn 7.1 Berendezés leírása Áttekintés Az intelligens vizsgasor analóg kijelzı dobozán a következı megjelenítı elemek találhatók. 1 Fékerı skála [kn]-ban 2 IR-vevı 3 Kerékösszetartás [mm]-ben 4 Fékezettség %-ban 5 Diagnosztikai berendezés piktogrammja, ovalitás %-ban 6 Fékerı különbség, tömeg, pedálerı 7 Zöld mutató: baloldali fékerı 8 Vörös mutató: baloldali fékerı 9 Narancs LED, figyelmeztetı jelzés, automatikus üzem 10 Fékezettség kiértékelése, homokóra 11 Hibák tartománya 12 Figyelmeztetések tartománya 13 OK-tartomány 14 Zöld LED 15 Automatikus üzemmód gombja

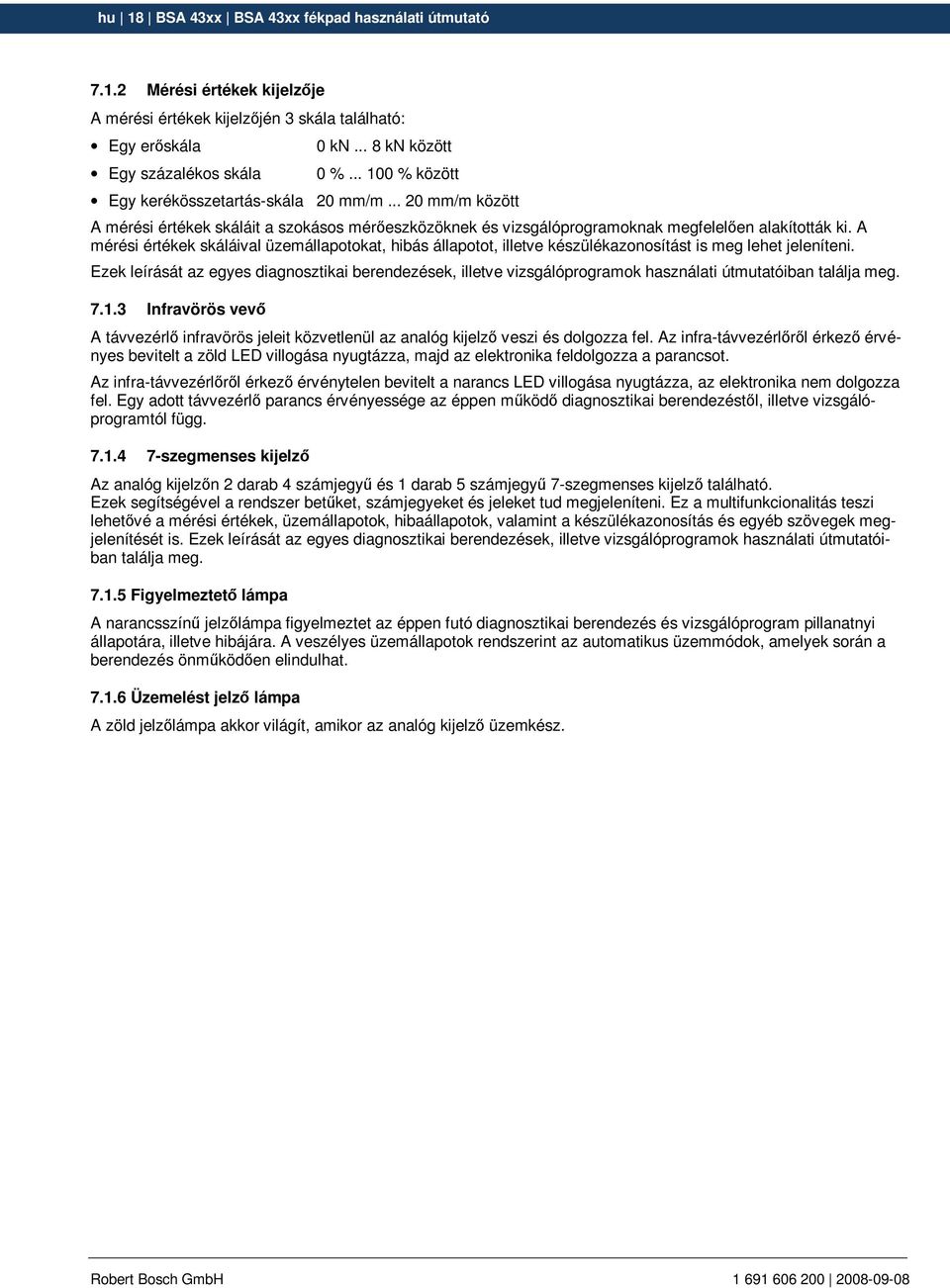

18 hu 18 BSA 43xx BSA 43xx fékpad használati útmutató Mérési értékek kijelzıje A mérési értékek kijelzıjén 3 skála található: Egy erıskála Egy százalékos skála 0 kn... 8 kn között 0 % % között Egy kerékösszetartás-skála 20 mm/m mm/m között A mérési értékek skáláit a szokásos mérıeszközöknek és vizsgálóprogramoknak megfelelıen alakították ki. A mérési értékek skáláival üzemállapotokat, hibás állapotot, illetve készülékazonosítást is meg lehet jeleníteni. Ezek leírását az egyes diagnosztikai berendezések, illetve vizsgálóprogramok használati útmutatóiban találja meg Infravörös vevı A távvezérlı infravörös jeleit közvetlenül az analóg kijelzı veszi és dolgozza fel. Az infra-távvezérlırıl érkezı érvényes bevitelt a zöld LED villogása nyugtázza, majd az elektronika feldolgozza a parancsot. Az infra-távvezérlırıl érkezı érvénytelen bevitelt a narancs LED villogása nyugtázza, az elektronika nem dolgozza fel. Egy adott távvezérlı parancs érvényessége az éppen mőködı diagnosztikai berendezéstıl, illetve vizsgálóprogramtól függ szegmenses kijelzı Az analóg kijelzın 2 darab 4 számjegyő és 1 darab 5 számjegyő 7-szegmenses kijelzı található. Ezek segítségével a rendszer betőket, számjegyeket és jeleket tud megjeleníteni. Ez a multifunkcionalitás teszi lehetıvé a mérési értékek, üzemállapotok, hibaállapotok, valamint a készülékazonosítás és egyéb szövegek megjelenítését is. Ezek leírását az egyes diagnosztikai berendezések, illetve vizsgálóprogramok használati útmutatóiban találja meg Figyelmeztetı lámpa A narancsszínő jelzılámpa figyelmeztet az éppen futó diagnosztikai berendezés és vizsgálóprogram pillanatnyi állapotára, illetve hibájára. A veszélyes üzemállapotok rendszerint az automatikus üzemmódok, amelyek során a berendezés önmőködıen elindulhat Üzemelést jelzı lámpa A zöld jelzılámpa akkor világít, amikor az analóg kijelzı üzemkész.

19 hu 19 BSA 43xx BSA 43xx fékpad használati útmutató Értékelı skála Az értékelı skála csak a hagyományos közlekedési lámpákon található színeket tartalmazza, és a vizsgálati eredmények értékelésénél van szerepe. Az egyes színeknek a következı jelentésük van: Vörös Sárga Zöld A vizsgálati eredmény nem felel meg a törvényes elıírásoknak, vagy nem kielégítı. A vizsgálati eredmény éppen megfelel a törvényes elıírásoknak, vagy kritikus értéke van. A vizsgálati eredmény megfelel a törvényes elıírásoknak, illetve rendben van. Az értékelı skálával az üzemállapotokat, a hibás állapotot, illetve a készülékazonosítást is meg lehet jeleníteni. Ezek leírását az egyes diagnosztikai berendezések, illetve vizsgálóprogramok használati útmutatóiban találja meg Automatikus üzemmód gombja Az automatikus üzemmód nyomógombja az analóg kijelzıkészülék jobb alsó részén található. Ez egy többfunkciós gomb, a következı tulajdonságokkal: Vizsgálóprogram aktív Vizsgálóprogram nem aktív rövid gombnyomás: Automatikus üzemmód aktiválása hosszú gombnyomás: Szuperautomatikus üzemmód aktiválása aktivált automatika vagy aktivált aktuátorok esetén minden további gombnyomás STOP-parancsként hat rövid gombnyomás: A következı vizsgasor/vizsgálóprogram választása hosszú gombnyomás: A kiválasztott vizsgasor/vizsgálóprogram indítása

20 hu 20 BSA 43xx BSA 43xx fékpad használati útmutató A készülékek azonosítása a BNet hálózatban Hálózatba kötött rendszerek esetében az egyes csatlakoztatott készülékeknek adott módon azonosíthatónak kell lenniük. Ezt az azonosítást a PC-n található ikonnal lehet elvégezni. Az egyes készüléktípusok az analóg kijelzıvel is azonosíthatók, a mérési értékek mutatójával, illetve az értékelı skálával; a piktogramokkal az 5-jegyő kijelzın; Az operációs rendszerek különbözı szolgáltatásaiban, mint például a konfigurációs rutinok, valamint a vizsgálóprogramok beállításai, az analóg kijelzı készüléktípust a választóképernyın a következı szimbólum ábrázolja. Analóg kijelzı BNetTool szimbólum Azon vizsgálókészülékek azonosítását, amelyeket az analóg kijelzı vezérel, az egyes használati útmutatókban találja meg. 1. példa: görgıs fékpad 2. példa: holtjáték-ellenırzı

21 hu 21 BSA 43xx BSA 43xx fékpad használati útmutató 7.2 Mőszaki adatok Kijelzık Kijelzı tartomány Méréstartomány Felbontások Írásjelek mérete Fék: 290mm; kn 100 N = 3,75 26 mm Holtjáték-ellenırzı: 275mm; % 10 % = mm Kerékösszetartásellenırzı lap: 175mm; mm/m 4 mm/m = 12 9 mm Digitális kijelzı: 4 illetve 5-jegyő Számjegy magassága: 46,5mm Fékerı Tömeg Mutatott értékek száma másodpercenként 10 N 5 kg 6, Teljesítmény Feszültségellátás a fıkapcsoló dobozán keresztül Ház Forma Ellipszis Méretek Szé x Ma x Mé (mm) 920 x 120 x 480 Tömeg kb. 20 kg Környezeti feltételek Védelmi besorolás (a DIN szerint) IP 54 Megengedett légnedvesség (relatív, harmat nélkül) < 85 % Üzemi hımérséklet C Tárolási hımérséklet C

22 hu 22 BSA 43xx BSA 43xx fékpad használati útmutató 7.3 Karbantartás A kapcsolószekrény karbantartást nem igényel. A kijelzıt azonban kizárólag nedves, szálakat nem hagyó törlıkendıvel szabad letörölni. Javítási munkálatokat kizárólag a Bosch által felhatalmazott szakemberek végezhetnek. Ennek során tartsák be a "Biztonsági útmutatók" fejezetben leírt, a karbantartásra és a javításra vonatkozó biztonsági intézkedéseket is Biztonsági felülvizsgálat Németország: Az üzemeltetınek kötelezı módon évente legalább egyszer el kell végeznie a készülék biztonsági berendezéseinek felülvizsgálatát (a BGV A1, 39 Abs. 1 és 3 pontjai alapján). Nemzetközi vonatkozásban: Az üzemeltetınek legalább évente egyszer ellenıriztetnie kell a készülékek biztonsági berendezéseit. Ennek során feltétlenül vegyék figyelembe az adott országban hatályos elıírásokat! Mivel a beépített elektronika minden egyes bekapcsoláskor ellenırzi a biztonság szempontjából lényeges funkciókat, az üzemeltetınek kizárólag szemrevételezéses vizsgálatot kell végeznie.

23 hu 23 BSA 43xx BSA 43xx fékpad használati útmutató 8 BSA 43xx sorozatú fékpadok (kivéve: BSA 436x) 8.1 Berendezés leírása Mőködési elv Ez a berendezés egy olyan görgıs fékpad, amelyet két nyomsávú, maximálisan 3,5 t tengelyterheléső gépkocsik vizsgálatára lehet használni, az StVZO 29 paragrafusának megfelelıen, a VIII. mellékletben a mőszaki vizsgára vonatkozók elıírások alapján (a jogszabályi elıírások csak Németországra vonatkoznak). A görgıket mőgyantába ágyazott korund bevonattal látják el, amely a nagy súrlódási együttható mellett rendkívül kopásálló, ugyanakkor kíméli a gumiabroncsokat és hosszú az élettartama. A görgıpárokat oldalanként egy-egy elektromos motorral hajtják, amelyek névleges teljesítménye (típusfüggıen) 3,7 kw. Az egy oldalon található két görgı közötti erızáró kapcsolatot lánchajtás biztosítja. A fékezés során létrejövı reakcióerıket a legkorszerőbb rendszerő szenzorokkal érzékelik. Az integrált mikroprocesszoros vezérlés oylan módon értékeli ki a mérési eredményeket, hogy a felhasználó a teljes gépkocsi fékezési viselkedésére vonatkozó információkat szolgáltathasson. A bal oldali és a jobb oldali tapintógörgık ellenırizik a kerekek forgó mozgását (csúszásvizsgálat), valamint a kerekek pozícióját, az elektronika ezek alapján mőködteti a fékpad kikapcsolási és biztonsági funkcióit. A tapintógörgık alatt található a rálépési biztosító készülék. Ez megakadályozza, hogy a fékpad közelében lévı személynek becsúszhasson a lába, illetve egy esetleges becsúszás esetén leállítja a fékpadot. A fékpad a SZGK-vizsgasor vizsgálóberendezés-csoporton keresztül csatlakozik a buszrendszerre (BNet). A felhasználó a vizsgálat lefutását egy infravörös távvezérlıvel, vagy a tetszıleges kijelzın megnyomott automatika gomb segítségével vezérelheti. A mérési eredményeket egy kijelzı egység jeleníti meg. Kiegészítésképpen minden fékpad képes a hivatalos vizsgálati szervek által megkövetelt fékvizsgálati eredmények szolgáltatására. Amennyiben a rendszerbe egy nyomtató modult is integrálnak, úgy a felhasználónak lehetısége van a vizsgálati eredmények listaszerő, vagy grafikus megjelenítésére.

24 hu 24 BSA 43xx BSA 43xx fékpad használati útmutató Elıírásoknak megfelelı alkalmazás A berendezés a jobb oldali és a bal oldali fékberendezést egymástól függetlenül vizsgálja. A vizsgálatot végzı személy a görgıs egységek hajtómotorjait a távkapcsolóval tudja ki- és bekapcsolni. Ezen kívül választhatja az Automatikus üzemmódot" is a fékvizsgálat lebonyolítására. A tapintógörgık alatt található a rálépési biztosító készülék. Ez megakadályozza, hogy a fékpad közelében lévı személynek becsúszhasson a lába, illetve egy esetleges becsúszás esetén leállítja a fékpadot. Helyes eljárás: A fékvizsgálatot csak akkor szabad elvégezni, ha a gépkocsi egy tengelyén lévı kerekek már legalább 5 másodperce folyamatosan lefelé nyomják a tapintógörgıket. Amennyiben a gépkocsi a vizsgálat ideje alatt elhagyná a görgıkészletet, vagy a tapintógörgık bármelyike fölfelé elmozdulna, úgy a hajtógörgık önmőködıen lekapcsolnak. Amennyiben a fékerı értéke nagyobb, mint a kerék és a görgık közötti súrlódási erı, a kerék csúszni kezd (blokkol). A próbapad elektronikája adott csúszási érték fölött automatikusan kikapcsolja a görgıket. A görgık és a kerekek túlságosan nagy relatív sebességkülönbsége (>25%) esetén ugyanis a berendezés már nem a fékerıt mérné, hanem a kerék és a görgı közötti súrlódási erıt. Ez a mérési érték a fékvizsgálat szempontjából használhatatlan. A csúszással vezérelt lekapcsolás ugyanakkor védi a gumiabroncsokat is a sérülésektıl. Amennyiben az elektromos motorokat használják a görgıkrıl való kihajtás segítésére is, úgy a gépkocsit csak azután szabad mozgásba hozni, hogy mindkét görgı elindult. Amennyiben a görgıs egységet a gépkocsi hajtó tengelye már a bekapcsolási folyamat során mozgásba hozná, úgy a fékpad vezérlése megszakítja a bekapcsolási folyamatot Elıírásokkal ellentétes alkalmazás Ferde behajtás, úgy, hogy valamelyik gumiabroncs súrolja a fékpad keretét. Túlságosan gyors behajtás, esetleg áthajtás a görgıs egységen (a megengedett sebesség max. 10 km/h). Túlságosan gyors kormánymozdulatok az elsı tengely vizsgálata során. A megengedett vizsgálati vagy ellenırzési terhelés túllépése (lásd a berendezés mőszaki adatainál). Egy nyomsávú jármővek (például motorkerékpárok,...) vizsgálata. A fékpadról való kihajtás az elektromos motorok bekapcsolása nélkül (ez a kényszerhajtás miatt tönkreteszi a fékpad csapágyazását). FIGYELEM: Amennyiben a fékpad motorfékekkel van ellátva, az utóbbi nem szükséges. Amennyiben a fékpadot nem a fentebb leírtak betartása mellett üzemeltetik, úgy a berendezés biztonságos üzemelése nem szavatolható! Az összes olyan anyagi kárért, vagy személyi sérülésért, amelyet a berendezés nem elıírás szerinti, vagy szakszerőtlen használatából valamint az önhatalmú átépítésekbıl és átalakításokból erednek, a felelısség nem a gyártót, hanem a berendezés üzemben tartóját terheli! A fékvizsgálatok lebonyolításához minden esetben tartsa be a jármő gyártójának utasításait (annak használati útmutatója alapján)!

25 hu 25 BSA 43xx BSA 43xx fékpad használati útmutató Készülékek azonosítása A mérési üzem valamint a konfigurációs beállítások során a görgıs fékpadot egy kijelzı készülékkel kell összekapcsolni. A berendezések kiválasztására, illetve azok azonosítására a következı ábrák szolgálnak. Analóg kijelzı görgıs fékpad vizsgálószoftverrel BNetTool szimbólum 8.2 Mőszaki adatok Alapadatok Méretek Szé x Ma x Mé (mm) 2360 x 660 x 250 Tömeg kb. 420 kg Száraz súrlódási érték 0,8 Nedves súrlódási érték 0,7 Görgık hossza 700 mm Görgıátmérı 205 mm Legnagyobb vizsgálható szélesség 2200 mm Legkisebb vizsgálható szélesség 800 mm Görgıtávolság 381 mm A hátsó görgı magasságkülönbsége 25 mm az elsı görgıhöz viszonyítva Az elsı görgı tetejének kiemelkedése -10 mm a mőhelypadlóhoz viszonyítva A legkisebb vizsgálható abroncsátmérı ~ 320 mm (10 ) A legnagyobb vizsgálható abroncsátmérı ~ 800 mm (20 ) Megengedett vizsgálati tengelyterhelés Motorteljesítmény 3,7 kw / 2500 kg / 6,0 kn kerekenként / maximális fékerı kerekenként Vizsgálati sebesség 5,1 km/h: Motorteljesítmény 3,7 kw / 3500 kg / 7,5 kn kerekenként vizsgálati sebesség 2,6 km/h: Motorteljesítmény 5,0 kw / 3500 kg / 7,5 kn kerekenként vizsgálati sebesség 5,1 km/h: Maximálisan megengedett átgördülési 4000 kg terhelés Munkaállomás zajszintje 70dB (A) az EN ISO szerint

26 hu 26 BSA 43xx BSA 43xx fékpad használati útmutató Görgık felülete Húzott rács DIN 791 (terpeszrács Szemek hossza 62 mm Szemek szélessége 21 mm Bordavastagság 2 mm Bordaszélesség 2,5 mm Húzott rács vastagsága 2 mm Mőgyantába ágyazott korundbevonat Köztes tér mőgyantával kitöltve Mőanyag bevonat kb. 1mm a húzott rács fölött Szemcseméret 2,0... 3,2 mm Görgı színe fekete Teljesítményadatok (motor) Motorváltozat A B C Hajtómotorok névleges teljesítménye 2 x 3,7 km/h 2 x 3,7 km/h 2 x 5,0 kw Vizsgálati sebesség 2,6 km/h 5,1 km/h 5,1 km/h Megengedett vizsg. tengelyterhelés 3500 kg 2500 kg 3500 kg Feszültségellátás 3 x 230 VAC / 27,6 A / Hz 3 x 400 VAC / 15,4 A / Hz Biztosítók típusa (építmény oldali) 3 x 32 A / C/3-pólusú (230 V) 3 x 25 A / C/3-pólusú (400 V) Betáp vezeték (építmény oldali) 4 x 4,0 mm2 (230 V) 5 x 2,5 mm2 (400 V) 3 x 400 VAC / 15,4 A / Hz 3 x 25 A / C/3-pólusú (400 V) 5 x 2,5 (400 V) Hajtómő áttétele i = 1 / 42,53 i = 1 / 21,67 i = 1 / 21,67 Motorfordulatszám /min /min /min Lehajtó fordulatszám 66,9 1/min 131,3 1/min 131,3 1/min Környezeti feltételek Védelmi besorolás (a DIN szerint) IP 54 Megengedett légnedvesség (relatív, harmat nélkül) < 85 % Üzemi hımérséklet Tárolás Mérırendszer Nyúlásmérı bélyegekkel (DMS, Dehnmessstreifen) ellátott hajló idomok 8.3 Karbantartás A BSA 43xx családba tartozó fékpad gyakorlatilag nem igényel karbantartást. Kizárólag a két hajtólánc megfelelı feszítıerejét (10 mm holtjáték a hosszabb ágon), valamint megfelelı kenését kell ellenırizni, szükség esetén meg kell feszíteni, illetve kenıanyagot kell alkalmazni (kereskedelemben kapható kenızsírt).

27 hu 27 BSA 43xx BSA 43xx fékpad használati útmutató A szennyzıdéseket (pl. köveket) egy seprővel, vagy porszívóval kell eltávolítania a görgıs egységrıl, a kifogástalan üzemelés érdekében. Különösképpen figyeljen arra, hogy a vízelvezetı nyílás szabadon maradjon, és ne tudjon eltömıdni. Javítási munkálatokat kizárólag a Bosch által felhatalmazott szakemberek végezhetnek. Ennek során tartsák be a "Biztonsági útmutatók" fejezetben leírt, a karbantartásra és a javításra vonatkozó biztonsági intézkedéseket is Biztonsági felülvizsgálat Németország: Az üzemeltetınek kötelezı módon évente legalább egyszer el kell végeznie a készülék biztonsági berendezéseinek felülvizsgálatát (a BGV A1, 39 Abs. 1 és 3 pontjai alapján). Nemzetközi vonatkozásban: Az üzemeltetınek legalább évente egyszer ellenıriztetnie kell a készülékek biztonsági berendezéseit. Ennek során feltétlenül vegyék figyelembe az adott országban hatályos elıírásokat! Mivel a beépített elektronika minden egyes bekapcsoláskor ellenırzi a biztonság szempontjából lényeges funkciókat, az üzemeltetınek kizárólag szemrevételezéses vizsgálatot kell végeznie Pontosságellenırzés (Stückprüfung), csak Németországban A konkrét méréssel végrehajtott pontosságellenırzést a berendezés elsı üzembe helyezése elıtt a gyártó által felhatalmazott szerviztechnikusnak kell elvégeznie. Ezt a mérést 2 évente meg kell ismételni. A konkrét méréssel végrehajtott pontosságellenırzést minden olyan javítás után el kell végezni, amelynek során a mérés szempontjából releváns alkatrészeket cseréltek. A talált hiányosságok megszüntetése elıtt a fékpadot tilos a StVZO 29, valamint az StVZO 41, VIII StVZO mellékletének hatálya alá tartozó vizsgálatokra alkalmazni. A konkrét méréssel végrehajtott pontosságellenırzést a sikeres javítás után legkésıbb 4 héten belül újra el kell végezni. A következı konkrét méréssel végrehajtott pontosságellenırzés idıpontját egy arra alkalmas, jól látható helyen fel kell tüntetni a fékpadon.

28 hu 28 BSA 43xx BSA 43xx fékpad használati útmutató 8.4 "Padlószintő kilépıoldal" típusú görgıkészlet A alapváltozathoz viszonyított különbségek Alapadatok A hátsó görgı magasságkülönbsége az elsı görgıhöz viszonyítva Az elsı görgı tetejének kiemelkedése a mőhelypadlóhoz viszonyítva 25 mm ± 0 mm

29 hu 29 BSA 43xx BSA 43xx fékpad használati útmutató 8.5 Emelı- és süllyesztı küszöb a BSA 43xx családhoz Az emelı- és süllyesztı küszöb opcionálisan rendelhetı a BF 600 fékpadhoz. Az utólagos felszerelés a keret megmunkálása nélkül lehetséges Mőködési elv Az emelı- és süllyesztı küszöbnek pneumatikus mőködtetése van, amit a fékpad vezérlıelektronikája hoz mőködésbe. Az emelı- és süllyesztı küszöb lehetıvé teszi, hogy a fékpadot alacsony hasmagasságú gépkocsiknál is használni lehessen. A fékpadra való beállás után a gépkocsit a berendezés a mérés kezdetekor lassan leengedi, a sikeres mérés után pedig újra fölemeli. Ezt a funkciót az infravörös távkapcsolón keresztül is be-, illetve ki lehet kapcsolni. Kikapcsolt állapotban az emelıés süllyesztı küszöb mindig le van eresztve.

30 hu 30 BSA 43xx BSA 43xx fékpad használati útmutató Alapadatok Sőrített levegı ellátás * bar Sőrített levegı csatlakozó építményoldalról elzáró szeleppel tömlı belsı átmérıje =Ø 9 mm Süllyedési idı Emelési idı 4 másodperc 2 másodperc (8 bar nyomás esetén) Gumiabroncs átmérıje minimum 13" (abroncs külsı átmérıje = 53 cm) Üzemi hımérséklet C Tárolás C (*) A sőrített levegı legyen vízmentes és enyhén olajozott! Karbantartás A szennyezıdéseket (pl. köveket) egy seprővel, vagy porszívóval kell eltávolítania a görgıs egységrıl, a kifogástalan üzemelés érdekében. A vezetı csapokat rendszeresen ellenırizzék könnyen járás szempontjából, szükség esetén alkalmazzanak kenıanyagot. Javítási munkálatokat kizárólag a Bosch által felhatalmazott szakemberek végezhetnek. Ennek során tartsák be a "Biztonsági útmutatók" fejezetben leírt, a karbantartásra és a javításra vonatkozó biztonsági intézkedéseket is.

31 hu 31 BSA 43xx BSA 43xx fékpad használati útmutató 9 BSA 436x fékpad 9.1 Berendezés leírása Mőködési elv Ez a berendezés egy olyan görgıs fékpad, amelyet két nyomsávú, maximálisan 3,5 t tengelyterheléső gépkocsik vizsgálatára lehet használni, az StVZO 29 paragrafusának megfelelıen, a VIII. mellékletben a mőszaki vizsgára vonatkozók elıírások alapján (a jogszabályi elıírások csak Németországra vonatkoznak). A görgıket mőgyantába ágyazott korund bevonattal látják el, amely a nagy súrlódási együttható mellett rendkívül kopásálló, ugyanakkor kíméli a gumiabroncsokat és hosszú az élettartama. A görgıpárokat oldalanként egy-egy elektromos motorral hajtják, amelyek névleges teljesítménye (típusfüggıen) 3,7 illetve 6 kw. Az egy oldalon található két görgı közötti erızáró kapcsolatot lánchajtás biztosítja. A fékezés során létrejövı reakcióerıket a legkorszerőbb rendszerő szenzorokkal érzékelik. Az integrált mikroprocesszoros vezérlés olyan módon értékeli ki a mérési eredményeket, hogy a felhasználó a teljes gépkocsi fékezési viselkedésére vonatkozó információkat szolgáltathasson. A bal oldali és a jobb oldali tapintógörgık ellenırzik a kerekek forgó mozgását (csúszásvizsgálat), valamint a kerekek pozícióját, így ezek alapján végzi az elektronika a fékpad kikapcsolási és biztonsági funkcióit. A tapintógörgık alatt található a rálépési biztosító készülék. Ez megakadályozza, hogy a fékpad közelében lévı személynek becsúszhasson a lába, illetve egy esetleges becsúszás esetén leállítja a fékpadot. A BSA 436x fékpad a SZGK-vizsgasor vizsgálóberendezés-csoporton keresztül csatlakozik a buszrendszerre (BNet). A felhasználó a vizsgálat lefutását egy infravörös távvezérlıvel, vagy a tetszıleges kijelzın megnyomott automatika gomb segítségével vezérelheti. A mérési eredményeket egy kijelzı egység jeleníti meg. Kiegészítésképpen minden fékpad képes a hivatalos vizsgálati szervek által megkövetelt fékvizsgálati eredmények szolgáltatására. Amennyiben a rendszerbe egy nyomtató modult is integrálnak, úgy a felhasználónak lehetısége van a vizsgálati eredmények listaszerő, vagy grafikus megjelenítésére.
