1 Talajvíz szennyeződése csatornázatlan település alatt Szennyvíz szikkasztása BMEVKKT Városi környezetvédelem, 2012/2013/I. Települések szennyvízhálózattal történő ellátása Közüzemi szennyvízgíűjtő hálózattal rendelkező települések aránya [%] Év 2826 község 328 város Közüzemi szennyvízgíűjtő hálózattal rendelkező lakások aránya [%] Év Év Települések száma Összes település %ban Lakások száma Összes lakás %ban , , , ,8 1

2000 2005 2010 2015 Év 2826 község 328 város Közüzemi szennyvízgíűjtő hálózattal rendelkező lakások aránya [%] 75 70 65 60 55 50 45 40 35 1990 1995 2000

2 Települések szennyvízhálózattal történő ellátása telekméret: 20x20 m 200 mmes cső megépítése kb Ft/m szennyvíztisztító megépítése: vezetékhálózat beruházási költségének kb. 30 %a Fajlagos beruházási költség [eft/fő] Laksűrűség [fő/ha] Egyedi szennyvízkezelési lehetőségek Zárt szennyvíztároló gyűjtés, majd tengelyen történő elszállítása (kb Ft/hó) méretezés: vízfogyasztás alapján Egyedi szennyvíztisztító kisberendezés 250 lakos szennyvizének kezelésére ugyanazok a folyamatok játszódnak le, mint a kommunális szennyvíztisztító telepen befogadó (tisztítás mértékétől függően): felszíni víz talajvíz talaj üzemeltetés: tulajdonos feladata Polydox 50 típusú kisberendezés (forrás: 2

3 Egyedi szennyvízkezelési lehetőségek Egyedi szennyvízelhelyezési kislétesítmény akár több családi ház vagy intézmény szennyvizének kezelésére egyedileg, akár házilag is kivitelezhető vízjogi engedély köteles két fő műtárgya: oldómedence (vagy oldóakna) és szikkasztó ágy befogadó: talaj, talajvíz A továbbiakban ezzel a szennyvízkezelési módszerrel fogunk foglalkozni Környezeti hatások I. Talajvíz nitrit (NO 2 ) és nitrát (NO 3 ) tartalma nitrifikáció aerob folyamat NH + 4 NO 2 NO 3 denitrifikáció anaerob folyamat NO 3 N 2 (gáz) probléma: ha a folyamat megreked a nitrit és/vagy a nitrát képződésnél NO 2 a vér hemoglobinjához kötődik oxigénszállítást gátolja fulladásos halál csecsemők (kb. 6 hónapos korig) szervezete képes a nitrátot nitritté redukálni nitrátos víz fogyasztása is halálhoz vezethet (blue baby szindróma) 3

Talajvíz nitrit (NO 2 ) és nitrát (NO 3 ) tartalma nitrifikáció aerob folyamat NH + 4 NO 2 NO 3 denitrifikáció anaerob folyamat NO 3 N 2 (gáz) probléma: ha a folyamat megreked a nitrit és/vagy a

4 Környezeti hatások II. Foszfor hazai talajoknál a bevezetés helyétől 1015 cmen belül megkötődik kezelt szennyvíz talajba vezetése miatt nem okoz eutrofizációt Mikroorganizmusok emberi bélcsatorna természetes lakói, de a talaj számára idegen mikroorganizmusok átlagosan egyed/g patogén baktériumok fertőzött emberek székletéből, vizeletéből leggyakrabban: Salmonella vírusok természetes úton nincs a székletben, csak ha az illető megfertőződött (étel, ital, oltás, fertőzött személlyel kapcsolat) talajba jutás után hosszabbrövidebb idő után eltűnnek onnan sebesség függ: ökológiai feltételek, fiziológiai és biokémiai sajátosságaiktól (pl. a spórás fajok hosszabb időn át fenn tudnak maradni) Környezeti hatások III. Mikroszennyezők toxikus fémek feldúsulása detergensek, festékmaradványok, élelmiszeripari adalékanyagok egyedi szennyvízkezelésnél hígítatlanul jut a műtárgyba/berendezésbe az eleveniszapot / talaj élővilágát kiirthatja gyógyszermaradványok már ng/l koncentrációban is veszélyesek lehetnek a szervezetre 4

talaj számára idegen mikroorganizmusok átlagosan 10 12 egyed/g patogén baktériumok fertőzött emberek székletéből, vizeletéből leggyakrabban: Salmonella vírusok természetes úton nincs a székletben,

5 Egyedi szennyvízelhelyezési kislétesítmény 1. ellenőrző akna 2. oldómedence / oldóakna 3. átemelő (adagoló szivattyú) ha szükséges 4. osztóakna 5. szikkasztó mező: dréncső és ágyazat 6. szellőztető cső szükség esetén építhető: homokszűrő, fertőtlenítő Egyedi szennyvízelhelyezési kislétesítmény Épületből történő kivezetés nem kell fagyhatár alá (a szennyvíz meleg, áramlik a csőben) 12%os lejtésű Ellenőrző akna mérete 40(50)x40(50) betonakna, vagy egy 400as műanyag cső funkciója: dugulás elhárítás megkönnyítése cső lejtése az akna után: 12% 5

szellőztető cső szükség esetén építhető: homokszűrő, fertőtlenítő Egyedi szennyvízelhelyezési kislétesítmény Épületből történő kivezetés

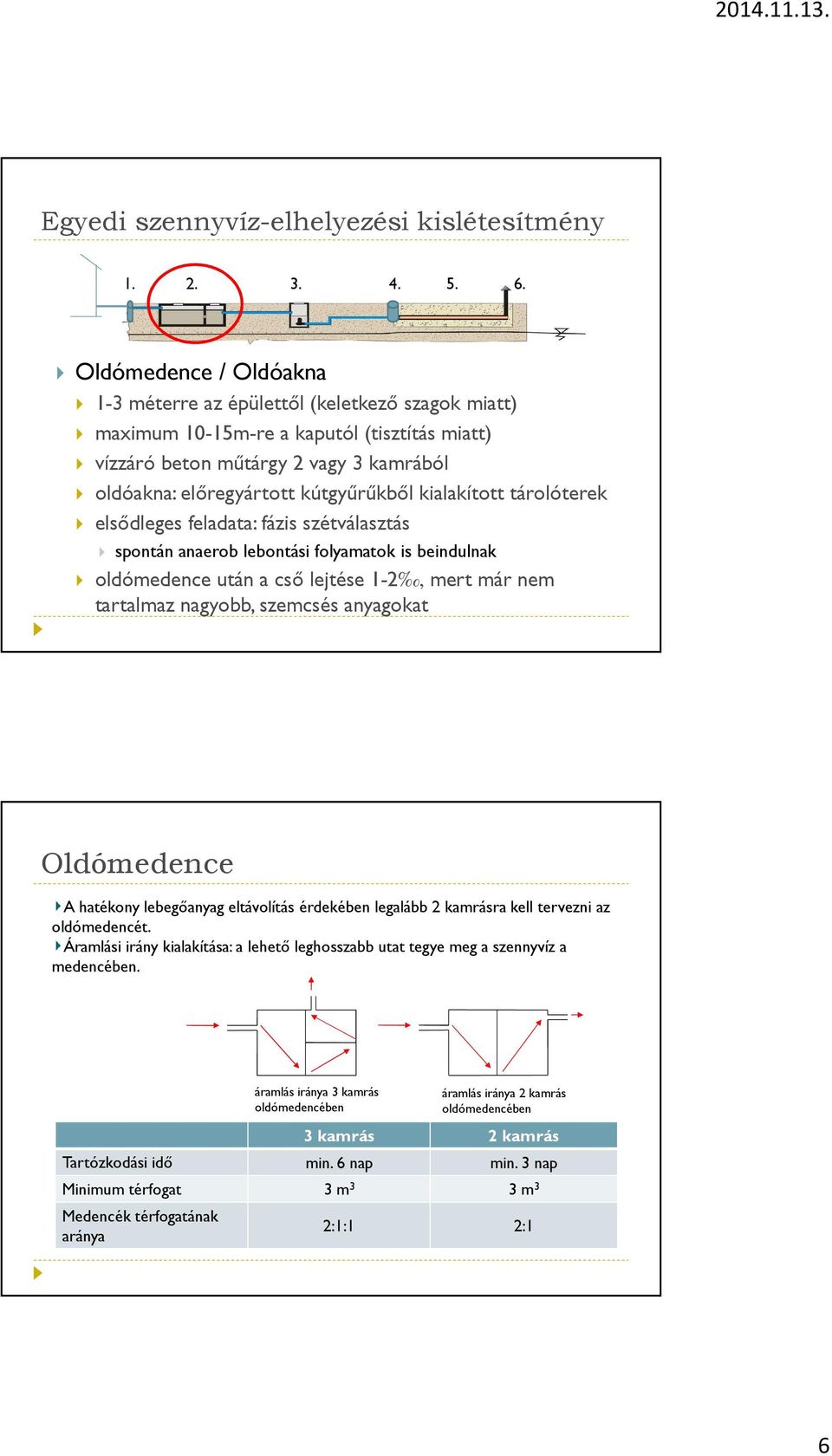

6 Egyedi szennyvízelhelyezési kislétesítmény Oldómedence / Oldóakna 13 méterre az épülettől (keletkező szagok miatt) maximum 1015mre a kaputól (tisztítás miatt) vízzáró beton műtárgy 2 vagy 3 kamrából oldóakna: előregyártott kútgyűrűkből kialakított tárolóterek elsődleges feladata: fázis szétválasztás spontán anaerob lebontási folyamatok is beindulnak oldómedence után a cső lejtése 12, mert már nem tartalmaz nagyobb, szemcsés anyagokat Oldómedence A hatékony lebegőanyag eltávolítás érdekében legalább 2 kamrásra kell tervezni az oldómedencét. Áramlási irány kialakítása: a lehető leghosszabb utat tegye meg a szennyvíz a medencében. áramlás iránya 3 kamrás oldómedencében áramlás iránya 2 kamrás oldómedencében 3 kamrás 2 kamrás Tartózkodási idő min. 6 nap min. 3 nap Minimum térfogat 3 m 3 3 m 3 Medencék térfogatának aránya 2:1:1 2:1 6

nem tartalmaz nagyobb, szemcsés anyagokat Oldómedence A hatékony lebegőanyag eltávolítás érdekében legalább 2 kamrásra kell tervezni az oldómedencét.

7 Oldómedence Víznél kisebb sűrűségű anyagok felúsznak, a nagyobb sűrűségűek leülepednek Vízmélység felső 1/3ban Vízmélység: min. 0,9 m az iszapréteg felett Légtér: min. 0,3 m a vízfelszín felett Iszap elszállítása: 1. kamrából 12 évente II.III. kamrából ennél ritkábban Anaerob lebontási folyamatok Gázfejlődés Iszapszemcséket magukkal ragadják Felszínre érve szétpattannak Iszapszemcsék visszahullanak Elfolyó víz Magával ragadja a szemcséket 2. kamrában további ülepedés Oldómedence Méretezése 5 fő Vízfogyasztás: 100 l/fő/nap Szennyvízhányad: 0,9 Napi szennyvíz mennyiség: 5 fő*100 l/fő/nap*0,9 = 450 l/nap Tartózkodási idő: minimum 3 m 3 es medence: 3000 l / 450 l/nap = 6,6 nap 3 kamrás medence is tervezhető 7

kamrából ennél ritkábban Anaerob lebontási folyamatok Gázfejlődés Iszapszemcséket magukkal ragadják Felszínre érve szétpattannak Iszapszemcsék visszahullanak Elfolyó víz Magával

8 Egyedi szennyvízelhelyezési kislétesítmény Adagoló akna szintvezérelt szivattyú elhelyezésére kialakítandó akna szükséges, ha kedvezőtlen a felszín lejtése magas talajvízszint miatt kiemelt dombos szikkasztást kell alkalmazni adagoló aknába vagy homokszűrőre továbbítja a szennyvizet soha sem közvetlenül a szikkasztó mező dréncsövébe, mert a nagy nyomás kimossa az ágyazatot Egyedi szennyvízelhelyezési kislétesítmény Osztóakna elhelyezés: a dréncső hálózat súlypontjában feladata: dréncső szakaszos elárasztása párhuzamosan üzemelő dréncsövek egyenletes elárasztásának biztosítása szikkasztó terület egyenletes kihasználása így biztosítható a szennyvíz megfelelő utókezelése Azonos bukó élek kialakítása 8

nyomás kimossa az ágyazatot Egyedi szennyvízelhelyezési kislétesítmény Osztóakna elhelyezés: a dréncső hálózat súlypontjában feladata: dréncső szakaszos elárasztása

9 Egyedi szennyvízelhelyezési kislétesítmény Szikkasztó mező dréncső: perforált cső talajtérben aerob/anaerob lebontási folyamatok biztosítása, hogy a nitrifikáció ne rekedjen meg a NO 2 képződésnél 0,751 m 3 /nap terhelésig alkalmazható lejtése: 2 dréncsövek között legalább 2 m dréncsövek hossza legfeljebb 25 m geotextil dréncső min. 1,0 m 0,6 0,9 m visszatöltés terepszint Homokoskavics ágyazat Dréncső alatt 10 cm, Felette min. 5 cm) talajvíz Szikkasztó mező dombos és sekély mélységű árkos szikkasztómező kialakítási sémája 9

között legalább 2 m dréncsövek hossza legfeljebb 25 m geotextil dréncső min.

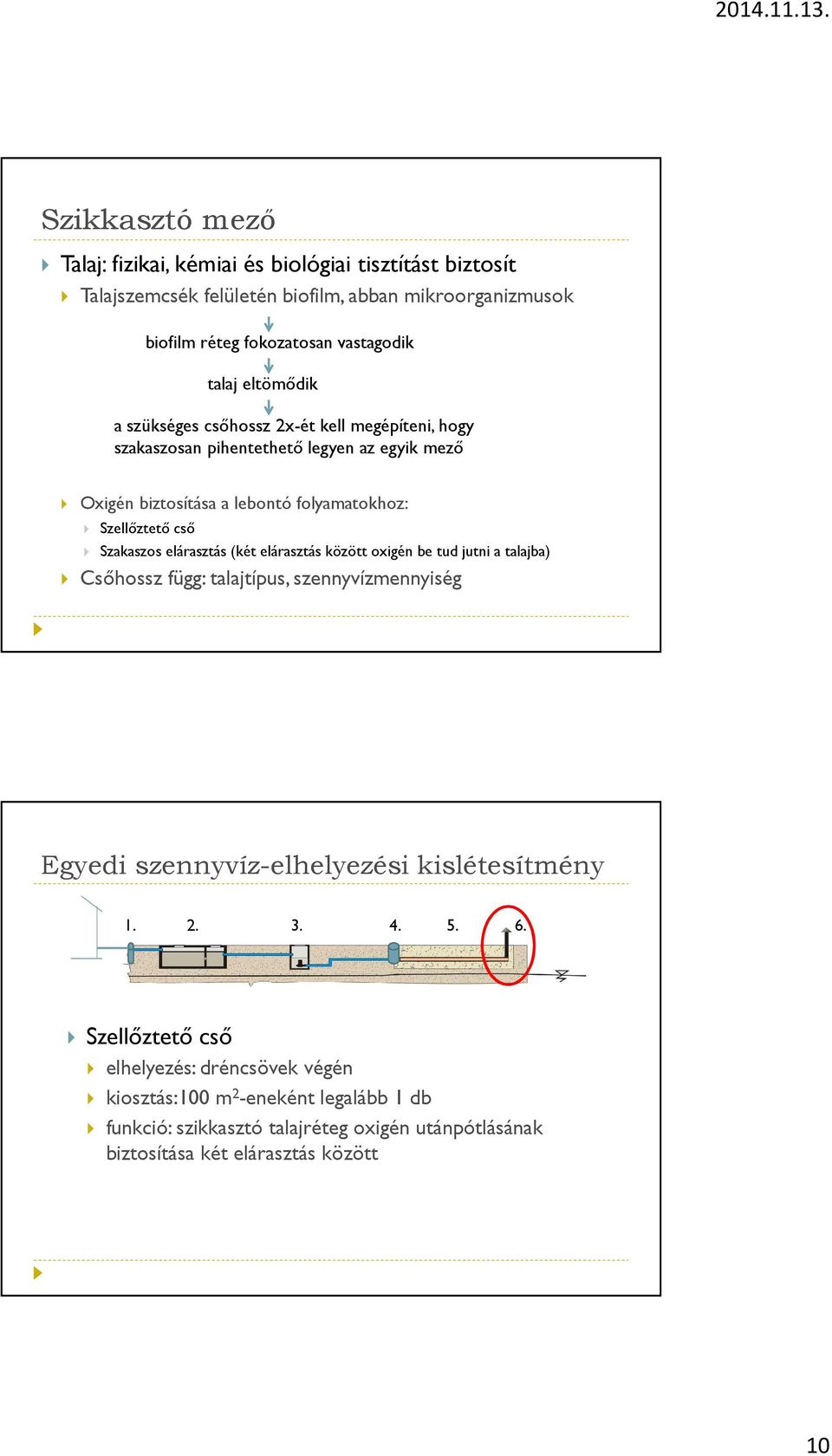

10 Szikkasztó mező Talaj: fizikai, kémiai és biológiai tisztítást biztosít Talajszemcsék felületén biofilm, abban mikroorganizmusok biofilm réteg fokozatosan vastagodik talaj eltömődik a szükséges csőhossz 2xét kell megépíteni, hogy szakaszosan pihentethető legyen az egyik mező Oxigén biztosítása a lebontó folyamatokhoz: Szellőztető cső Szakaszos elárasztás (két elárasztás között oxigén be tud jutni a talajba) Csőhossz függ: talajtípus, szennyvízmennyiség Egyedi szennyvízelhelyezési kislétesítmény Szellőztető cső elhelyezés: dréncsövek végén kiosztás:100 m 2 eneként legalább 1 db funkció: szikkasztó talajréteg oxigén utánpótlásának biztosítása két elárasztás között 10

cső Szakaszos elárasztás (két elárasztás között oxigén be tud jutni a talajba) Csőhossz függ: talajtípus, szennyvízmennyiség Egyedi szennyvízelhelyezési kislétesítmény

11 Egyedi szennyvízelhelyezési kislétesítmény Homokszűrő létesítmény hatásfokának növelésére kedvezőtlen körülmények esetén (pl. magas talajvízszint, nagy áteresztőképességű talaj, ) hagyományos szikkasztómező helyett, vagy azzal együtt alkalmazzák szakaszos elárasztás alsó síkja vízzáró, és legalább 0,3 mrel a talajvíz felett van 0,250,35 m 3 /nap terheléssel tervezhető Homokszűrő Feltöltés helyi talajból Geotextília Szellőző és tisztító nyílás Kerékvető Elosztó rendszer Szűrőkavics Durva vagy finom szűrőhomok Gyöngykavics 60 cm Tisztított szennyvíz elvezetése szikkasztásra v. külső átemelőbe Egy v. többrétegű műanyag védőfólia Aerob körülmények között: szerves anyag lebontása nitrifikáció Anaerob zónában denitrifikáció Fizikai és kémiai szorpció 11

felett van 0,250,35 m 3 /nap terheléssel tervezhető Homokszűrő Feltöltés helyi talajból Geotextília Szellőző és tisztító nyílás Kerékvető Elosztó rendszer Szűrőkavics Durva vagy finom

12 Egyedi szennyvízelhelyezési kislétesítmény Fertőtlenítő egység ha víz útján terjedő fertőzéses beteg van a háznál a végső elhelyezés előtt kell kialakítani segítségével megakadályozható a környezet megfertőzése Védőtávolságok a szikkasztómező kialakításánál Vízzáró: ellenőrző akna oldómedence adagoló akna osztóakna Szikkasztó mező talaj, talajvíz szennyeződhet épület károsodhat 12

kialakítani segítségével megakadályozható a környezet megfertőzése Védőtávolságok a szikkasztómező

13 Tisztítási hatásfokok Megnevezés BOI 5 KOI Összes lebegőanyag Összes nitrogén NH 3 NO 3 Összes foszfor Coli Oldóakna egyszerű bővített 3035% 3540% 30% 45% 7580% 8085% 5% 510% 1015% 1015% 9099% 9099% Oldómedence egyszerű bővített 3035% 3540% 30% 45% 7580% 8085% 510% 10% 1015% 1015% 9099% 9099% Szikkasztó dréncsőhálózat alatta 1 mrel 60% 9599% 1520% 9095% 3040% 90% 50% 8085% 5060% 9599% 50% 40% 95% 9099% 9099% Kiemelt (dombos) szikkasztás Homokszűrő árok és mező 90% 8085% 90% 50% 90% 50% 90% 9099% 8090% 90% 8590% 3560% 9095% 2035% 9099% VITUKI Consult Rt., 2004 Rendszer Normál helyi körülmények A talaj vízáteresztő képessége alacsony Áthatolhatatlan alapkőzeten sekély homok réteg Problémás területek Töredezett alapkőzeten sekély homok réteg A talaj vízáteresztő képessége magas Magas talajvíz 2 Oldómedence, hagyományos (helyi talajban kialakított) elhelyező mezővel Igen Igen Nem Nem Nem Nem Oldómedence, hagyományos (helyi 2 talajban kialakított) elhelyező mezővel, adagoló szivattyúval Oldómedence, sekély mélységű, homokkal 2 töltött árkos elhelyező mezővel, adagoló szivattyúval Oldómedence, váltakozó üzemű 3 homokszűrővel és hagyományos (helyi talajban kialakított) elhelyező mezővel Oldómedence, váltakozó üzemű homokszűrővel és hagyományos (helyi 3 talajban kialakított) árkokból álló elhelyező mezővel, adagoló szivattyúval Igen Igen Nem Nem Nem Nem Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Oldómedence, váltakozó üzemű 3 homokszűrővel, sekély mélységű szikkasztó árkokkal, adagoló szivattyúval Oldómedence, homokszűrővel és 3 dombként kiemelt elhelyező rendszerrel, adagoló szivattyúval Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen Igen 13

95% 9099% 9099% Kiemelt (dombos) szikkasztás Homokszűrő árok és mező 90% 8085% 90% 50% 90% 50% 90% 9099% 8090% 90% 8590% 3560% 9095% 2035% 9099% VITUKI Consult Rt.
