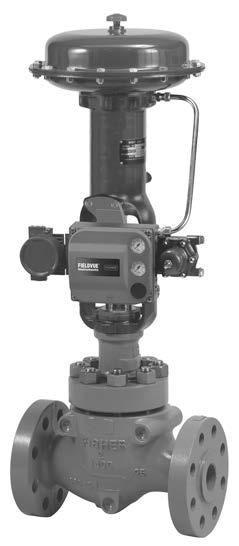

1 HP szelep Gyártmányismertető Fisher HP sorozatú szabályzószelepek HP (egyenes átömlésű szelep) HPA (sarokszelep) Kiegyenlített magashőmérsékletű belsőrész-kialakítás Kiegyenlített tömör lezárást biztosító belsőrészkialakítás Kiegyenlítetlen belsőrész-kialakítás A Fisher HP sorozatú szabályozószelepek együlékes, nagynyomású, egyenes átömlésű szelepek vagy fém szelepülékes, kosármegvezetéses és lenyomásra záródó zárótest működtetésű sarokszelepek. Ezek a szelepek nagynyomású alkalmazásokra szolgálnak olyan iparágak folyamatszabályozásában, mint például az áramfejlesztés, szénhidrogének gyártása, kémiai feldolgozás és finomítás. A HP-sorozatú szelepek beszerezhetők a NACE-előírásoknak megfelelő anyagokkal. Egyes méreteknél a vastagabb szelepházfalak biztonsági sávként funkcionálnak mind az erózióval, mind pedig a kémiai támadás következtében fellépő korrózióval szembeni védelemben. Mivel ezek a szelepek vastagabb szelepházfallal készülnek, hegesztőtoldatos szerelés esetén magasabb közbenső üzemi nyomásra is rendelkezésre állnak. Az összes NACE hivatkozás a NACE MR75-22 és MR3 szabványra vonatkozik, hacsak másként nem jelezzük. Kiegyenlített magashőmérsékletű belsőrész-kialakítás HPD és HPAD Ezek a szelepek grafit dugattyúgyűrűs kiegyenlített zárótesttel rendelkeznek, és jól illeszkednek olyan 232 C-ot (45 F) meghaladó folyamathőmérsékletekhez, ahol nincs szükség rendkívül tömör lezárásra. X83- FISHER HP SZELEP 667-es MŰKÖDTETŐVEL ÉS FIELDVUE DVC62 DIGITÁLIS SZELEPVEZÉRLŐVEL Kiegyenlített tömör lezárást biztosító belsőrész-kialakítás HPT (egyenes átömlésű kiegyensúlyozott kivitel) és HPAT (kiegyensúlyozott sarokszelep kivitel) Ezek a szelepek kiegyenlített zárótesttel rendelkeznek, és kitűnő lezárást biztosítanak 232 C (45 F) alatti hőmérsékleteken. A HPT hőmérsékleti határértékei kibővíthetők 232 C (45 F) és 36 C (6 F) értékek közé rugóterheléses PTFE (politetrafluor-etilén) tömítéssel kombinált PEEK (poliéter-éter keton) kitüremlésgátló gyűrűkkel. A PEEK kitüremlésgátló gyűrűk kitágulnak, hogy segítsenek a dugó külső átmérője és a szelepkosár belső átmérője közötti játékhézag lezárásában, ahol a PTFE tömítés magas hőmérsékleteken és nyomásokon kisajtolódhat.

2 Gyártmányismertető HP szelep Műszaki adatok Kapható konfigurációk () és szelepméretek Lásd:. táblázat Közös műszaki jellemzők: Tervezés az alábbiak szerint: ASME B6.34 szelep-karimák, menetes és hegesztett végű és ANSI/ISA Csatlakozásfajták () Lásd:. táblázat. Maximális bemeneti nyomás- és hőmérsékleti értékek (, 2) Peremes, hegesztőtoldatos vagy tompavarrattal hegesztett: Megfelel a CL9, 5, 25 és 32 típusoknak az ASME B6,34 szerint, hacsak nincs korlátozva maximális nyomáseséssel vagy anyaghőmérséklet-képességekkel Továbbá mind az acél HP és HPA szelepek BWE és SWE csatlakozásokkal megnövelt névleges nyomás-/hőmérsékletértékekkel rendelkeznek a 3. táblázat szerint. Maximális nyomásesés () Szelep standard szelepkosárral: Lásd: 4. ábra. Szelep Cavitrol III szelepkosárral: 49 bar (26 psi) kétlépcsős és 27 bar (3 psi) háromlépcsős szelepkosár esetén. További információkért tanulmányozza a 8.2:3 Fisher termékismertetőt a Cavitrol III egy-, két- és háromlépcsős belsőrészekről (D6X2). Szelep Whisper Trim III szelepkosárral: Maximum,999 P/P A D3 szinthez WhisperFlo belső résszel rendelkező szelep: X, Y és Z szint: maximum,999 P/P Tömörzárási osztályok Lásd: 4. táblázat. Konstrukciós anyagok Szelepház és szelepfedél: WCC acél (3), WC9 Cr-Mo acél (3), C2A króm-molibdén ötvözet, CF8M, CD3MN és CD3MWCuN rozsdamentes acél, valamint LCC az alacsony hőmérsékletű alkalmazáshoz - folyt. - Zárótest, szelepkosár és ülékgyűrű: Lásd: 2. táblázat Egyéb alkatrészek: Lásd: 7. táblázat Speciális belsőrész- és szelepházanyagok elérhetőségét illetően lépjen kapcsolatba az Emerson értékesítőirodával vagy helyi üzleti partnerével. Anyagalkalmazási hőmérsékletek () HPD, HPAD, HPS és HPAS: maximum 593 C ( F), ha nincs egyéb korlátozás (lásd 7. és 2. táblázat, valamint 4. ábra) HPT és HPAT: maximum 36 C (6 F), ha nincs egyéb korlátozás (lásd 7. és 2. táblázat, valamint 4. ábra). Áramlási karakterisztika (4) Standard szelepkosarak: Lineáris, egyenszázalékos, módosított egyenszázalékos (5) Cavitrol III, Whisper Trim III és WhisperFlo szelepkosarak: Lineáris Micro-Flute: Egyenszázalékos Micro-Flat: Lineáris Micro-Form: Egyenszázalékos, módosított egyenszázalékos Áramlási irány Szabványos szelepkosár HPD, HPAD: Normál módon lefelé áramló HPS, HPAS: Normál módon felfelé áramló (6) HPAS Micro-Flat: Lefelé áramló HPS, HPAS Micro-Form: Csak felfelé áramló HPT, HPAT: Normál módon lefelé áramló Cavitrol III szelepkosár: Lefelé áramlás Whisper Trim III és WhisperFlo szelepkosár: Felfelé áramlás Átfolyási tényezők Lásd a(z) 2. táblázatot és a Fisher 2. katalógust. Zajszintek Lásd a Fisher 2. katalógus 3. fejezetét a zajelőrejelző módszerek tekintetében. Csatlakozóátmérő, zárótest-elmozdulás és szelepszárátmérők Lásd 5., 8., 9 és. táblázat. 2

3 HP szelep Gyártmányismertető Műszaki adatok (folyt.) Szelepfedél típus és szerelés () Standard szelepfedél: Lásd. ábra Járomcsatlakozó hőmérséklet-korlátozás (NPS 2-6): Normál öntöttvas járomcsatlakozós szelepfedél erre van korlátozva: 538 C ( F) Opcionális típus - Toldatos szelepfedél: Használható NPS és 2 szelepekhez CL9 vagy 5 számára, és NPS szelepekhez CL25 számára (lásd. és 2. ábra) Hozzávetőleges súly Lásd: 6. táblázat. Opcionális biztonsági berendezésekkel ellátott rendszer besorolása HPD, HPS, HPAS és HPT: SIL3 alkalmas ehhez: NPS az Exida Consulting LLC HPAD és HPAT által tanúsítva: SIL3 alkalmas ehhez: NPS és 2 - az Exida Consulting LLC által tanúsítva Tömítéskialakítás Egyes, kettős és szabványos szivárgáselvezetést biztosító tömítéselrendezés, vagy opcionálisan ENVIRO-SEAL és HIGH-SEAL tömítőrendszerek. Lásd: 5. ábra. Lásd még az 59.:6 Fisher termékismertetőt, ENVIRO-SEAL és HIGH-SEAL tömítőrendszerek csúszó szárú szelepekhez (D633X2) Járomcsatlakozó méretek működtető szereléshez Lásd 5. és. táblázat és 8.,. és 2. ábra. Opciók () A hegesztőtoldatos szerelvényekkel ellátott szelepek megnövelt nyomás-/hőmérséklet-fokozattal rendelkeznek, amelyet közbenső fokozatnak hívnak (7), V osztály (6) lezárás a HPT és HPAT számára 36 C-ig (6 F) PEEK kitüremkedésgátló gyűrűk használatával (8), V osztályú lezárás a HPD és HPAD számára 593 C-ig ( F) C-seal belsőrész használatával, megnövelt méretű csatlakozások (7) az NPS 4 és 6 szelepekhez (NPS 4 szelepek kaphatók NPS 6 végekkel, és NPS 6 szelepek kaphatók NPS 8 végekkel), kenő vagy kenő/leválasztó szeleppel (7). Az ebben a Termékismertetőben szereplő nyomás/hőmérséklet határértékeket és bármely vonatkozó szabványban meghatározott határértéket nem szabad túllépni. 2. Rendszerint EN (vagy más szelepházanyag) értékű és végcsatlakozások állnak rendelkezésre; lépjen kapcsolatba az Emerson értékesítőirodával. 3. SA-5 és SA-82-F22 használatos a CL25 HPA szelepekhez a WCC és a WC9 helyett. 4. Speciális kialakítású szelepkosarak is kaphatók. Lépjen kapcsolatba az Emerson értékesítőirodával. 5. Módosított egyenlő százalékos jellemző; egyenlő százalékot jelent az elmozdulás 75%-ára, majd gyorsan további kapacitást nyit ki. 6. HPS szelepek lefelé áramláshoz csak egyszeri üzemben használhatóak. HPAS szelepek használhatóak lefelé áramláshoz erodáló üzemnél. 7. További információkért lépjen kapcsolatba az Emerson értékesítőirodával. 8. Szükséges minden kazántápvíz alkalmazáshoz. Tartalom Kiegyenlített magashőmérsékletű belsőrész-kialakítás... Kiegyenlített tömör lezárást biztosító belsőrész-kialakítás... Műszaki adatok... 2 Kiegyenlítetlen belsőrész-kialakítás... 4 Megnövelt méretű csatlakozások... 4 Cavitrol III, Whisper Trim III és WhisperFlo szelepkosarak... 4 Specifikációk... 4 Anyagkiválasztási irányelvek... 9 Telepítés... 9 Tömítés... 9 Belsőrészválasztási irányelvek Belsőrészleírások Nyomás-hőmérséklet határértékek belsőrész-kialakítás anyagkombinációkhoz Méretek

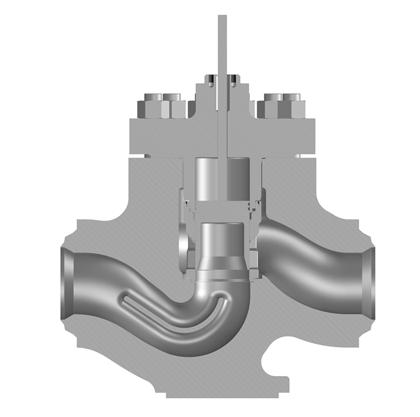

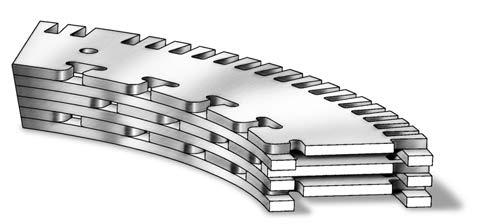

4 Gyártmányismertető HP szelep. ábra: Fisher HPD szelepszerelvény típus NPS 2-6 ÁRAMLÁS W585A- 2. ábra Fisher HPD szelepszerelvény, NPS 8 2 ÁRAMLÁS X54 3. ábra: WhisperFlo Trim jellegzetes metszeti nézete Fisher HP szelep esetében BEFOLYÁS W765 KIFOLYÁS Kiegyenlítetlen belsőrész-kialakítás HPS (egyenes átömlésű kiegyensúlyozatlan kivitel) és HPAS (kiegyensúlyozatlan sarokszelep kivitel) Ezek a szelepek kiegyenlítetlen dugóval rendelkeznek, és kiváló lezárást biztosítanak. Megnövelt méretű csatlakozások Az NPS 4 és 6 CL9, valamint az 5 HP szelepek beszerezhetők megnövelt méretű csatlakozásokkal. Az NPS 4 HP szelepház NPS 6 végekkel van ellátva. Az NPS 6 szelepház NPS 8 végekkel van ellátva. Mind a peremes, mind a hegesztőtoldatos csatlakozású szelepházak megnövelt méretű csatlakozásokkal vannak ellátva. Cavitrol III, Whisper Trim III, és WhisperFlo szelepkosarak Megfelelően méretezett szelepnél a kavitáció okozta károk elkerülésére HPS, HPAS, HPT, HPAT és HPD szabályzószelepeknél Cavitrol III szelepkosár kapható. Gázüzem esetén az aerodinamikai zaj csillapítására HPS, HPAS, HPT, HPAT, emellett NPS 8 és 2 HPD, valamint HPT szabályzószelepeknél Whisper Trim III és WhisperFlo (3, ábra) szelepkosarak állnak rendelkezésre. További információkért lépjen kapcsolatba az Emerson értékesítőirodával vagy helyi üzleti partnerével. Specifikációk Zárótest stabilitás - A nagy teherbírású szelepkosármegvezetés olyan megnövelt zárótest-stabilitást biztosít, amely csökkenti a rezgést és a mechanikai zajt. Teljes nyomásesés képesség - A nagy teherbírású konstrukció lehetővé teszi a teljes nyomásesés képességet a HP sorozatú szelepekben. A spirálisan felcsévélt tömítések minden üzemelési körülményhez kiváló tömítést biztosítanak - Kiváló minőségű anyagok kerülnek felhasználásra spirálisan felcsévélt tömítések készítéséhez HP sorozatú szelepekhez. Ezek a kiváló minőségű anyagok, amelyekből a standard spirálisan felcsévélt tömítések készülnek: N66 (6-as ötvözet)/grafit vagy N775 (X75-es ötvözet)/grafit. 4

5 HP szelep Gyártmányismertető Megfelelés a tiszta levegőről szóló törvénynek - Opcionális ENVIRO-SEALttömítőrendszerek (5. ábra) fokozott szelepszártömítést biztosítanak értékes technológiai közeg folyadékveszteségének, vagy veszélyes közeg kibocsátásának megakadályozásához. Az ENVIRO-SEAL tömítőrendszerek PTFE-t vagy ultra alacsony súrlódású (ULF) grafitot tartalmaznak. Gazdaságos csővezeték-kialakítás - Az NPS 4 és 6 típusú HP szelepeken a megnövelt csatlakozások rendelkezésre állása szükségtelenné teszi a csővezeték-szűkítéseket, miközben túlméretes csővezeték-kialakításokat tesz lehetővé. Gyors változású belsőrész - A karbantartás egyszerű és könnyen elvégezhető közönséges szerszámok használatával. A belsőrész-összetevők célszerszámok nélkül is gyorsan eltávolíthatóak és kicserélhetőek. Integrált kialakítású kosaras szelepülék - Az NPS 8, és 2 szelepeknél ez az opció megkönnyíti a karbantartást és jobb elzárást biztosít. Az opció NPS 8 sarokszelephez nem választható. Szabványos, kemény belsőrészanyagok - A szelepkosár, zárótest és egyéb belsőrészalkatrészek keményített anyagokból készülnek. Ez a standard jellemző kiváló kopásállóságot biztosít. Nagyobb nyomás/hőmérséklet A hegesztőtoldatos szerelvényekkel ellátott HP sorozatú szelepek magasabb nyomás-/hőmérséklet-fokozattal rendelkeznek, amelyet az ASME B6.34 szerint közbenső fokozatnak hívnak. A szelepek nagyobb szilárdsága a B6.34 szabvány szerinti CL9 vagy 5 fokozathoz képest magasabb besorolást tesz lehetővé. Az egyenes átömlésű NPS 8 2 HP alapból köztes ANSI 32 besorolásúként választható a nagyobb nyomásokhoz/hőmérsékletekhez. NPS 8 sarokszelephez nem választható. A közbenső osztályokra vonatkozó további információkért lépjen kapcsolatba az Emerson értékesítőirodával. Belsőrész felcserélhetőség - A Cavitrol III, a Whisper Trim III és a WhisperFlo belsőrész (9.,. és 2. ábra) helyett normál belsőrész is beszerelhető. Kismennyiségek szabályozása/jó tömörzárása - Mikrohornyos (Micro-Flute) és Mikroforma (Micro-Form) zárótestek (rendre a 7. és 8. ábra) jobb besorolást biztosítanak nagy nyomású, kis áramlási sebességű alkalmazásokhoz, miközben tömör lezárást biztosítanak (4. táblázat). A korlátozott ülékátmérőkből álló választék segít a szelepház kapacitásnak a szükséges áramláshoz történő illesztésében, hogy a szükséges szabályozás biztosítható legyen a teljes elmozdulás mentén, és megakadályozza a szelepülék közelében a fojtást. Kis térfogatáramú alkalmazásokban, ahol kavitáció veszélye léphet fel, Micro Flat zárótest használható speciális Cavitrol III szelepkosárral. További információkért lépjen kapcsolatba az Emerson értékesítőirodával vagy helyi üzleti partnerével. Egyenletes szabályozás nagy nyomáson - NPS 2-2 szelepeken a kiegyenlített belsőrész egyenletes szabályozást biztosít nagy nyomáseséseknél. Magas szinten hőálló V. kategóriájú zárással A C-szigetelő belső rész (lásd 6. ábra) V. kategóriájú zárást biztosít akár 593 C ( F) hőmérsékletig NPS 2 6 HPD szelepekhez. A furattömítéses belső rész (lásd a 6. ábrát) V. kategóriájú zárást biztosít akár 593 C ( F) hőmérsékletig NPS 8 2 HPD szelepekhez. Kaphatók savanyú (NACE) közegekre alkalmazható belsőrészanyagok - Savas üzem szabályozására hosszú élettartamú, eróziónak és korróziónak ellenálló belsőrészek állnak rendelkezésre. Ezek a belsőrészek standard, Cavitrol III, Whisper Trim III, vagy WhisperFlo szelepkosárral kaphatók. Alapból spirálisan felcsévélt tömítéssel ellátva. 5

6 Gyártmányismertető HP szelep. táblázat: Kapható konstrukciók TÍPUS HPAD SZELEPMÉRET, NPS (névleges csőátmérő) HPAS -2 HPAT HPD HPS HPT NYOMÁSFOKOZAT SZELEPHÁZ ANYAGA ÉS A CSATLAKOZÁS FAJTÁJA (, 2) WCC, WC9, LCC, C2A, CF8M, CD3MN és CD3MWCuN rozsdamentes acélból öntött szelepek RF vagy RTJ karima, tompavarrat és hegesztőtoldat (3) SA-5, SA-82-F22, SA-82-F36, S383 F5 és S3276 F55 kovácsolt rozsdamentes acél (kovácsolt acél HPA CL25 sarokszelepekhez) Hegesztőtoldatos 2-8 CL9 és 5 X CL X CL9 és 5 X CL X 2-8 CL9 és 5 X CL X 2-6 CL9 és 5 X CL25 X CL9, 5 és 25 X CL32 X (4) CL9 és 5 X CL25 X CL9 és 5 X CL25 X CL9, 5 és 25 X CL32 X (4) X = kapható konstrukció.. Csatlakozástípusok rövidítései: RF - kiálló, RTJ - gyűrűs csatlakozás. 2. Rendszerint EN (vagy más szelepházanyag) értékű és végcsatlakozások állnak rendelkezésre; lépjen kapcsolatba az Emerson értékesítőirodával. 3. Hegesztőtoldatos csak az NPS, -/2 és 2 számára kapható. 6

7 HP szelep Gyártmányismertető 2. táblázat: Tipikus átfolyási tényezők () Szelepméret, NPS Szelepfajta Karakterisztika HP CL5 M alakú, módosított egyenszázalékos (HPS) Maximális Cv 7, 2 HP CL5 Lineáris (HPS) 54,6 3 HP CL5 Lineáris (HPS) 27 4 HP CL5 Módosított egyenszázalékos 23 6 HP CL5 Lineáris HP CL9 és CL5 HP CL9 és CL5 HP CL9 és CL5 HP CL25 Egyenszázalékos 449 Lineáris 767 Egyenszázalékos 723 Lineáris 973 Egyenszázalékos 949 Lineáris 337 M alakú, módosított egyenszázalékos (HPS) 3,8 2 HP CL25 Lineáris (HPS) 4, HP CL25 és CL32 HP CL25 és CL32 HP CL25 és CL32 HPA CL5 HPA CL5 HPA CL5 HPA CL5 HPA CL5 HPA CL5 HPA CL25 HPA CL25 Egyenszázalékos 582 Lineáris 56 Egyenszázalékos 65 Lineáris 682 Egyenszázalékos 83 Lineáris 232 M alakú, módosított egyenszázalékos (HPAS),5 Lineáris (HPAS) 73,6 Lineáris 64,3 Lineáris 2 Módosított egyenszázalékos 23 Lineáris 425 M alakú, módosított egyenszázalékos (HPAS) 4,3 Lineáris (HPAS) 56,2. Az áramlási együtthatók teljes listája a 2-es katalógusban megtalálható. 3. táblázat: Megnövelt névleges nyomás-/hőmérsékletértékek BWE és SWE csatlakozású acélszelepekhez () Szeleptípus Egyenes átömlésű szelepek Szelepméret, NPS (névleges csőátmérő) Közbenső Nyomásfokozat osztályok (ASME B6.34) CL9 és CL CL9 és CL CL CL CL32 32 CL CL A közbenső osztályokra vonatkozó további információkért lépjen kapcsolatba az Emerson értékesítőirodával. 7

8 Gyártmányismertető HP szelep 4. táblázat: Tömörzárási osztályok az ANSI/FCI 7-2 és IEC szerint HPD, HPAD C-seal belsőrésszel HPD (3) furat tömítéses belső résszel Szelep típusa Ülékátmérő, mm (In.) ANSI/FCI és IEC szivárgási osztály HPD, HPAD 47,6 (.875) II 58,7 (2.325) - 92, (3.625), (4.375) és nagyobb II - Standard III - Opcionális III - Standard IV - Opcionális (2) Szelepméret, NPS (névleges csőátmérő) Ülékátmérő, mm (In.) Szelepkosár típusa ANSI/FCI és IEC szivárgási osztály HPD HPAD (2.875) Egyen %, Mód. egyen %, Lineáris (standard szelepkosár), Lineáris (Whisper III, A, B) 73 (2.875) Lineáris (Whisper III, D3) 92, (3.625) Egyen %, Mód. egyen %, Lineáris (standard szelepkosár), Lineáris (Whisper III, A, B3, C3), (4.375) Lineáris (Whisper III, D3) 36,5 (5.375) Egyen %, Mód. egyen %, Lineáris (standard szelepkosár), Lineáris (Whisper III, A, B3, C3) V - Standard 593 C-ig ( F) (73 mm [2.875 in.] csatlakozóátmérőtől 36,5 mm-ig [5.375 in.] opcionálisan C-seal belsőrésszel) IV - Opcionális (73 mm [2.875 in.] csatlakozóátmérőtől 36,5 mm-ig [5.375 in.]) Szelepméret, NPS (névleges csőátmérő) Ülékátmérő, mm (col) Szelepkosár típusa ANSI/FCI és IEC szivárgási kategória HPD HPT HPS, HPAS, HPT, HPAT HPS és HPT TSO (jó tömörzáró belsőrésszel) HPT és HPAT PEEK () kitüremlésgátló gyűrűkkel 39,7 (5,5) 52,4 (6) 65, (6,5) 77,8 (7),5 (7,5) 23,2 (8) Mind Lásd: 5. táblázat. PEEK (poliéter-éter-keton), minden kazántápvíz-alkalmazáshoz szükséges. 2. NPS 8,, 2 IV. osztály furattömítéses. 3. Trim 263 és 264 nem kaphatók furattömítéssel. Egy. %, lineáris (normál kosár), Whisper III, Cavitrol III Cavitrol III és Micro-Flat Micro-Form, Micro-Flute, Egyen %, Mód. egyen %, Lineáris, Whisper III Lásd: 5. táblázat 47,6 (.875) - 23,2 (8,) Mind V - normál 593 C ( F) hőmérsékletig (39,7 mm [5,5 col] és 23,2 mm [8 col] közötti ülékátmérőig, opcionális furattömítéses belső résszel) V - Standard IV - Standard V - Opcionális TSO - Opcionális a TSO nem ANSI/FCI vagy IEC szivárgási osztály. A TSO belsőrésszel kialakított szelepeket szállításkor gyárilag vizsgálták egy szigorúbb, nulla szivárgási Fisher-követelmény szerint. A vizsgálati közeg víz. Határozza meg a ΔP-t rendeléskor. A vizsgálati eljárás ANSI/FCI V. osztály, B vizsgálati eljárás. V - Standard (36 C [6 F]) IV - Opcionális (47,6 mm [.875 in.] 23,2 mm [8 in.] ülékek) 8

9 HP szelep Anyagkiválasztási irányelvek Használja a következő lépéseket anyagkiválasztási irányelvként:. Határozza meg a szükséges szelepházméret és -anyag névleges nyomás/hőmérséklet jellemzőit. A bemenő nyomást és hőmérsékletet mindig a vonatkozó ASME nyomás/hőmérséklet névleges értékek korlátozzák. 2. A rendelkezésre álló konfiguráció specifikációkból és a 4. táblázatból (Tömörzárási osztályok) válassza ki a kívánt belsőrésztípust. 3. Válassza ki a kívánt anyagokat a 7., 8.,. és 2. táblázatból és 4. ábráról. A 4. ábra szerint meghatározott hőmérsékleti alkalmazhatóságot tovább korlátozhatja a 7. és 2. táblázat alapján kiválasztott anyagok hőmérsékleti alkalmazhatósága. A kiválasztott Gyártmányismertető szelepházbelsőrész-kombinációk nyomásesési határainak meghatározásához lásd a 4. ábrát. Telepítés A szelepet úgy kell felszerelni, hogy a szelepen keresztüli áramlás a szelepházon jelzett nyíl irányába történjék. Meg kell fontolni egy ráfolyási oldali szűrő felszerelését, különösen akkor, ha a szelep Cavitrol III cage, Whisper Trim III egységgel vagy WhisperFlo belsőrésszel van ellátva. Az átfogó méreteket a 8.,. és 2. ábrák mutatják. A szemtől szembe méretek az ANSI/ISA nak megfelelőek. Az aktuális végcsatlakozási méretek ASME B6.25 szerintiek a tompavarrattal hegesztett végekre, illetve ASME B6.5 szerintiek a peremes végekre. 9

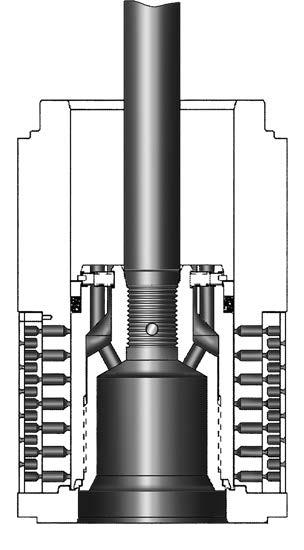

10 Gyártmányismertető HP szelep 5. táblázat: Ülékátmérők, zárótest elmozdulás, járomcsatlakozó méretek a TSO (jó tömörzárású) belsőrészhez SZELEPTÍPUS BELSŐRÉSZ HPT NPS 3 (2) CAV III 3 lépcsős HPT NPS 4 HPT NPS 6 HPS NPS 2 CAV III 3 lépcsős CAV III 3 lépcsős MAX. ELMOZDULÁS JÁROMCSATLAKOZÓ MÉRETE ÜLÉKÁTMÉRŐ KIEGYENLÍTETLEN TERÜLET Névleges Aktuális TSO C V CSÖKKENTÉS %-OS mm In. mm In. mm In. mm In. ELMOZDULÁSNÁL () In. 2 Kiegyenlített zárótestek - csak le irányú áramlás 63,5 2, /6 47,6,875 42,9,6875 5%,3 76, Standard 76,2 3 CAV III 3 lépcsős / / /6 5 73, 2,875 68,3 2,6875 2%,47 6 4,5625 4,375 %,8 37 5, ,875 4%,26 Kiegyenlítetlen zárótestek - csak le irányú áramlás 5, /6 25,4 26,2,825 %,785. Ez az oszlop tartalmazza a BELSŐRÉSZ oszlopban felsorolt belsőrész közzétett maximális C V értékei százalékos csökkentésének listáját. 2. Nem kapható 27 mm-es (5 in.) járomcsatlakozóval. 4. ábra: Tipikus kiegyenlített TSO belsőrész ZÁRÓTESTTÖMÍTÉS W72- TSO-VAL VÉDETT LÁGY SZELEPÜLÉK TÖMÍTÉS

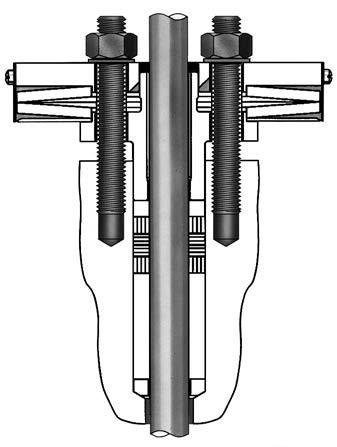

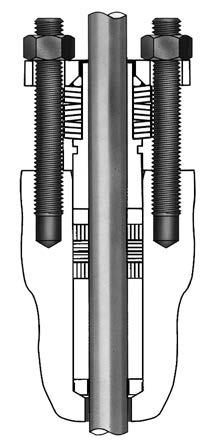

11 HP szelep Gyártmányismertető 5. ábra: ENVIRO-SEAL és HIGH-SEAL szelepszár-tömítőrendszerek TÖMSZELENCE- TŐCSAVAR TÖMSZELENCE- TŐCSAVAR RUGÓ RUGÓK TÖMÍTÉS TÖMÍTÉSTARTÓ TÖMÍTÉS TÖMÍTÉSTARTÓ W8533- JELLEGZETES KIVÁLÓ TÖMÍTÉSŰ TÖMÍTŐRENDSZEREK ULTRA ALACSONY SÚRLÓDÁSÚ (ULF) GRAFITTÖMÍTÉSSEL W8532- JELLEGZETES ENVIRO-SEAL TÖMÍTŐRENDSZEREK ULTRA ALACSONY SÚRLÓDÁSÚ (ULF) GRAFITTÖMÍTÉSSEL TÖMSZELENCE- TŐCSAVAROK RUGÓK KITÜREMLÉSGÁTLÓ GYŰRŰ TÖMÍTŐGYŰRŰ TÖMÍTŐGYŰRŰ-RUGÓ SZELEPFEDÉL W583-3 JELLEGZETES ENVIRO-SEAL TÖMÍTŐRENDSZER PTFE TÖMÍTÉSSEL

12 Gyártmányismertető HP szelep 6. táblázat: Hozzávetőleges súly (szelep és szelepfedél szerelvények) SZELEPTÍPUS Egyenes átömlésű szelepek Sarokszelepek SZELEPMÉRET, NPS (névleges csőátmérő) NYOMÁSFOKOZAT KILOGRAMM FONT Flg SWE, BWE Flg SWE, BWE CL9 és CL /2 x 2 CL A CL25-hoz csak SWE kapható. 2 CL9 és CL CL CL CL CL CL CL CL CL CL CL CL CL CL CL CL CL CL CL CL9 és CL () () CL9 és CL () () 3 CL CL CL CL

13 HP szelep Gyártmányismertető 6. ábra: C-seal belsőrész C-SEAL FÉM ZÁRÓTESTTÖMÍTÉS () ÁRAMLÁS LEFELÉ C-SEAL FÉM ZÁRÓTESTTÖMÍTÉS () ÁRAMLÁS FELFELÉ A-NÉZET 37B399-A MEGJEGYZÉSEK:. Fordítsa meg a C-seal dugótömítés tájolását a megfelelő lezáráshoz, amikor a szelepet olyan folyamatban használja, ahol a folyadék áramlási iránya más. 3

14 Gyártmányismertető HP szelep 7. táblázat: A egyéb, nem szelepalkatrészek szerkezeti anyagai és alkalmazási hőmérsékletei ALKATRÉSZ Zárótest, szelepkosár és ülékgyűrű Szelepszár HPD dugattyúgyűrű Rugóterheléses HPT, vagy HPAT zárótesttömítés Biztosítógyűrű Rögzítőgyűrű Tömítőgyűrű Kitüremlésgátló gyűrűk ANYAG Lásd: 2. táblázat. ALKALMAZÁSI HŐMÉRSÉKLET C F Lásd: 2. táblázat és 2. ábra. S S Grafit (FMS 7F27) Grafit (FMS 7F39) (6) -46-tól 427-ig (482-ig nem oxidáló üzemhez) -46-tól 538-ig (593-ig nem oxidáló üzemhez) -5-től 8-ig (9-ig nem oxidáló üzemhez) -5-től -ig (-ig nem oxidáló üzemhez) S46 (46 SST) S36 (36 SST) S32 (32 SST) N775 (NACE) PTFE (politetrafluor-etilén) N276 rugóval -73-tól 232-ig (5) --tól 45-ig (5) PTFE R33 rugóval (7) PEEK (poliéter-éter-keton) Szelepkosár-tömítés N66/Grafit TSO-val védett lágy szelepülék tömítés Szelepülék tömítés Szelepházfedél csavarkötés () Tömítés Csavarok, csavaranyák Csavarok, csavaranyák Csavarok, csavaranyák Csavarok, csavaranyák Csavarok, csavaranyák Csavarok, csavaranyák Tömítés követőelem, rugó vagy tömítőgyűrű-rugó Szénnel töltött PTFE N66/Grafit S36/grafit Acél, SA3-B7 NCF2 (minden szeleptestanyag esetében) Acél, SA4-2H NCF2 (minden szeleptestanyag esetében) Acél, SA3-B7M NCF2 savanyú ill. savas alkalmazás Acél, SA4-2HM NCF2 savanyú ill. savas alkalmazás esetében Acél SA3-B6 (WC9 és C2A szeleptest anyagok esetében) (8) Acél SA4-7 N778 SST (SB637) (3) Acél SA től 427-ig (WCC és WC9) -46-tól 37-ig (LCC) -48-tól 427-ig (36 CF8M) (2) -29-től 427-ig (WCC) -46-tól 37-ig (LCC) -2-tól 8-ig (WCC és WC9) -5-től 7-ig (LCC) -55-től 8-ig (36 CF8M) (2) -2-tól 8-ig (WCC) -5-től 7-ig (LCC) től 566-ig (WC9) -29-től 593-ig (C2A) -2-tól 5-ig (WC9) -2-tól -ig (C2A) S36 rozsdamentes acél SA3-B8M (hideg alakítással szilárdított) (CF8M szeleptest anyagok) (4) S36 rozsdamentes acél SA4-8M (CF8M szeleptest anyagok) (4) S29 SST (SA479-XM-) (3)(9) (CF8M szeleptest anyagok esetében) Acél SA PTFE (poli-(tetrafluor-etilén)) V-gyűrű Grafitszalag szál (oxidáló alkalmazásokhoz 37 C [7 F]-ig) Grafitszalag (magas hőmérsékletű oxidációs alkalmazás) S36 rozsdamentes acél Tömszelence-gyűrű S36 rozsdamentes acél Tömítőkarima, csavarok vagy Acél anyák S36 rozsdamentes acél Ezekkel a csavarkötési anyagokkal használható szelepház anyagok kerek zárójelben vannak feltüntetve. 2. Az NCF (nem korrodálódó) bevonatú acél csavarok és csavaranyák NPS 4 és 6 CF8M szelepházzal használatosak. 3. Ezek a csavaranyagok nem szerepelnek az ASME B6.34 felsorolásában. 4. Szelepméretek számára NPS 3-ig. 5. Ha PEEK kitüremlésgátló gyűrűkkel, PTFE/szén tömítőgyűrűvel használják, felhasználható 36 C-ig (6 F) nem oxidáló alkalmazáshoz, vagy 26 C-ig (5 F) oxidáló alkalmazáshoz. 6. Az NPS 8,, 2 HPD és a HPT alapból grafit (FMS 7F39) dugattyúgyűrűvel rendelkezik. 7. Csak NPS 8, és 2 HPT esetében kínáljuk. 8. SA3-B6 acél tőcsavarok C2A NPS 8, és 2 esetén nem elérhetők. 9. Az S29SST tőcsavarok NPS 2-6 egyenes átömlésű és NPS 8 sarokszelephez elérhetők, NPS 8, és 2 egyenes átömlésű szelepekhez nem érhetők el. 4

15 HP szelep Gyártmányismertető 8. táblázat: További egyenes átömlésű szelep előírások SZELEPMÉRET, NPS (névleges csőátmérő) ÁRAMLÁSI KARAKTERISZTIKA Egyenszázalékos Módosított egyenszázalékos Lineáris (szelepkosár típus: Cavitrol III, 2 lépcsős) Egyenszázalékos Lineáris (szelepkosár típus: Std) Lineáris (szelepkosár típus: Whisper Trim III, A szint) Módosított egyenszázalékos Lineáris (szelepkosár típus: Cavitrol III, 2 lépcsős) Lineáris (szelepkosár típus: Cavitrol III, 3 lépcsős) Módosított egyenszázalékos Lineáris (szelepkosár típus: Std) Lineáris (szelepkosár típus: Whisper Trim III, A, B szint) Lineáris (szelepkosár típus: Cavitrol III, 2 lépcsős) Lineáris (szelepkosár típus: Cavitrol III, 3 lépcsős) Módosított egyenszázalékos Lineáris (szelepkosár típus: Std) Lineáris (szelepkosár típus: Whisper Trim III, A, A3, B3, C3 szint) Lineáris (szelepkosár típus: Whisper Trim III, D3 szint) Lineáris (szelepkosár típus: Cavitrol III, 2 lépcsős) Lineáris (szelepkosár típus: Cavitrol III, 3 lépcsős) SZELEPHÁZTÍPUS ÉS DUGÓTÍPUS HPS Micro-Flute-tal HPS Micro-Formmal HPS Micro-Formmal ÜLÉKÁTMÉRŐ ZÁRÓTEST ELMOZDULÁS SZELEPSZÁRÁTMÉRŐ mm In. mm In. mm In. 6,4 6,4,, 25, ,,,,,, /2 /2 /2 /2 /2, 3/4 /2, 3/4 /2, 3/4 HPS 22, ,, /2, 3/4 HPS Micro-Formmal 6,4,.25.5,, /2 /2 /2, 3/4 HPS 47, ,,, 25,4 () /2, 3/4, () HPS, HPD, HPT 47, ,,, 25,4 () /2, 3/4, () HPS Micro-Formmal 25,4 3,8 38, ,,, 25,4,,, 25,4,,, 25,4 /2, 3/4, /2, 3/4, /2, 3/4, HPS, HPD, HPT 47, ,,, 25,4 () /2, 3/4, () HPT 44, ,, /2, 3/4 HPS 25,4 5 2, 3/4 HPD, HPT ,,, 25,4 /2, 3/4, HPT 63, ,,, 25,4 /2, 3/4, HPT 47, ,,, 25,4 /2, 3/4, HPD, HPT 92, ,, 25,4 3/4, HPD, HPT ,, 25,4 3/4, HPT 87, ,, 25,4 3/4, HPT ,, 25,4 3/4, - folyt. - 5

16 Gyártmányismertető HP szelep 8. táblázat: További egyenes átömlésű szelep előírások (folytatás) SZELEPMÉRET, NPS (névleges csőátmérő) ÁRAMLÁSI KARAKTERISZTIKA SZELEPHÁZTÍPUS ÉS DUGÓTÍPUS ÜLÉKÁTMÉRŐ ZÁRÓTEST ELMOZDULÁS SZELEPSZÁRÁTMÉRŐ mm In. mm In. mm In. 6 8 Módosított egyenszázalékos (2) HPD, HPT 36, ,, 25,4, 3,8 3/4,, -/4 Lineáris (szelepkosár típus: Std) Lineáris (szelepkosár típus: Whisper Trim III, A, B3, C3 szint) Lineáris (szelepkosár típus: Whisper Trim III, D3 szint) Lineáris (szelepkosár típus: Cavitrol III, 2 lépcsős) Lineáris (szelepkosár típus: Cavitrol III, 3 lépcsős) Egyenszázalékos normál) Whisper Trim III, A, A3 szint) Whisper Trim III, B, B3, C, C3, D3 szint) Cavitrol III, 2 lépcsős) Cavitrol III, 3 lépcsős) HPD, HPT 36, ,4, 3,8, -/4 HPD, HPT, ,4, 3,8, -/4 HPD, HPT 33, ,, 25,4, 3,8 3/4,, -/4 HPD, HPT 5, ,, 5,4, 3,8 3/4,, -/4 HPD, HPT 52,4 6 76,2 3 25,4, 3,75, -/4 39,7 5,5,6 4 32,75, 5,8 -/4, 2 52,4 6 76,2 3 25,4, 3,75, -/4 39,7 5,5 76,2 3 32,75, 5,8 -/4, 2 52,4 6,6 4 25,4, 3,75, -/4 39,7 5,5,6 4 32,75, 5,8 -/4, 2 52, ,4, 3,75, -/4 39,7 5, ,75, 5,8 -/4, 2 52, ,4, 3,75, -/4 39,7 5, ,75, 5,8 -/4, 2 52, ,4, 3,75, -/4 39,7 5, ,75, 5,8 -/4, 2 Egyenszázalékos 77,8 7,6 4 25,4, 3,75, -/4 65, 6,5,6 4 32,75, 5,8 -/4, 2 normál) Whisper Trim III, A, A3 szint) Whisper Trim III, B, B3, C, C3, D3 szint) Cavitrol III, 2 lépcsős) Cavitrol III, 3 lépcsős) HPD, HPT 77,8 7,6 4 25,4, 3,75, -/4 65, 6,5 76,2 3 32,75, 5,8 -/4, 2 77,8 7,6 4 25,4, 3,75, -/4 65, 6,5,6 4 32,75, 5,8 -/4, 2 77, ,4, 3,75, -/4 65, 6, ,75, 5,8 -/4, 2 77, ,4, 3,75, -/4 65, 6, ,75, 5,8 -/4, 2 77, ,4, 3,75, -/4 65, 6, ,75, 5,8 -/4, 2 -folytatás- 6

17 HP szelep Gyártmányismertető 8. táblázat: További egyenes átömlésű szelep előírások (folytatás) SZELEPMÉRET, NPS (névleges csőátmérő) 2. Csak HPS szeleppel kapható. 2. Az első 75% egyenszázalékos. ÁRAMLÁSI KARAKTERISZTIKA Egyenszázalékos normál) Whisper Trim III, A, A3 szint) Whisper Trim III, B, B3, C, C3, D3 szint) Cavitrol III, 2 lépcsős) Cavitrol III, 3 lépcsős) SZELEPHÁZTÍPUS ÉS DUGÓTÍPUS HPD, HPT ÜLÉKÁTMÉRŐ ZÁRÓTEST ELMOZDULÁS SZELEPSZÁRÁTMÉRŐ mm In. mm In. mm In. 23,2 8,6 4 CL9: 25,4, 3,75 Cl5: 25,4, 3,75, 5,8 CL9:, -/4 CL5:, -/4, 2,5 7, ,75, 5,8 -/4, 2 23,2 8,6 4 CL9: 25,4, 3,75 Cl5: 25,4, 3,75, 5,8 CL9:, -/4 CL5:, -/4, 2,5 7, ,75, 5,8 -/4, 2 23, CL9: 25,4, 3,75 Cl5: 25,4, 3,75, 5,8 CL9:, -/4 CL5:, -/4, 2,5 7, ,75, 5,8 -/4, 2 23,2 8 52,4 6 CL9: 25,4, 3,75 Cl5: 25,4, 3,75, 5,8 CL9:, -/4 CL5:, -/4, 2,5 7,5 52,4 6 32,75, 5,8 -/4, 2 23,2 8 52,4 6 CL9: 25,4, 3,75 Cl5: 25,4, 3,75, 5,8 CL9:, -/4 CL5:, -/4, 2,5 7,5 52,4 6 32,75, 5,8 -/4, 2 23,2 8 52,4 6 CL9: 25,4, 3,75 Cl5: 25,4, 3,75, 5,8 CL9:, -/4 CL5:, -/4, 2,5 7,5 52,4 6 32,75, 5,8 -/4, 2 7

18 Gyártmányismertető HP szelep 9. táblázat: Szelepszár-elmozdulások a CL25 egyenes átömlésű szelepekre SZELEPMÉRET, NPS (névleges csőátmérő) 2 SZELEPTÍPUS ÉS DUGÓTÍPUS HPS/Micro-Form vagy Micro-Flute HPS/Micro-Form HPS/Micro-Form HPS HPD, HPT 8 HPD, HPT HPD, HPT 2 HPD, HPT MŰSZAKI JELLEMZŐK Egyenszázalékos Módosított egyenszázalékos Egyenszázalékos Módosított egyenszázalékos ÜLÉKÁTMÉRŐ MAXIMÁLIS SZELEPSZÁR-ELMOZDULÁS mm In. mm In. 6,4, 9,5,,,, 25,4 6,4, 9,5,,,, 25,4 6,4,,, 25,4, 3,8 6,4,,, 25,4, 3,8.25,.375,.5,,.25,.375,.5,,, 25,4.25,,,.25,.25,,,.25 28,6.25 Egyenszázalékos 38,.5 28,6.25 Módosított egyenszázalékos 38,.5 38,.5 Lineáris Egyenszázalékos 47, ,4 Módosított egyenszázalékos 47, ,6.25 Lineáris Egyenszázalékos 47, ,4 Módosított egyenszázalékos 47, ,6.25 Egyenszázalékos 39,7 5,5 76,2 4 normál) Whisper Trim III, A, A3, B, B3, C, C3, D3 szint) Cavitrol III., 2 lépcsős, 3 lépcsős) 39,7 5,5 76,2 3 39,7 5, ,7 5, Egyenszázalékos 65, 6,5 76,2 4 normál) Whisper Trim III, A, A3, B, B3, C, C3, D3 szint) Cavitrol III., 2 lépcsős, 3 lépcsős) 65, 6,5 76,2 3 65, 6, , 6, Egyenszázalékos,5 7,5,6 5 normál) Whisper Trim III, A, A3, B, B3, C, C3, D3 szint) Cavitrol III., 2 lépcsős, 3 lépcsős),5 7,5,6 5,5 7,5 52,4 6,5 7,5 52,4 6 8

19 HP szelep Gyártmányismertető. táblázat: Egyenes átömlésű és sarokszelepek járomcsatlakozó és szelepszárátmérő-kombinációk () SZELEPMÉRET, NPS (névleges csőátmérő) STANDARD ÁTMÉRŐK OPCIONÁLIS ÁTMÉRŐK mm In. mm In. Szelepszár Járomcsatlakozó Szelepszár Járomcsatlakozó Szelepszár Járomcsatlakozó Szelepszár Járomcsatlakozó /6, 9 3-9/6 2, /6 3-9/6 3, 9 3-9/6 25, , 9 3-9/6 25, ,4 6 3,8 8 (2) 25,4 3, ,75 27,25 5H 3,75 27,25 5H 2 3,75 27,25 5H. Lásd a 8., 9. és. táblázatot a specifikus konstrukciókhoz rendelkezésre álló szelepszárátmérőkre. 2. Csak sarokszelep-konstrukciókhoz (HPAD, HPAT) , /6 5, 7 3-9/6, 7 3-9/6 25, ,8 77, , ,8 77, , ,8 77,8 2 7

20 Gyártmányismertető HP szelep. táblázat: További sarokszelep előírások SZELEPMÉRET, NPS (névleges csőátmérő) 2 ÁRAMLÁSI KARAKTERISZTIKA Egyenszázalékos Módosított egyenszázalékos Lineáris (szelepkosár típus: Std) Lineáris (szelepkosár típus: Cavitrol III, 2 lépcsős) Egyenszázalékos Módosított egyenszázalékos Lineáris (szelepkosár típus: std) Lineáris (szelepkosár típus: std) Lineáris (szelepkosár típus: Whisper III, A szint) Lineáris (szelepkosár típus: Cavitrol III, 2 lépcsős) Lineáris (szelepkosár típus: Cavitrol III, 3 lépcsős) SZELEPHÁZTÍPUS ÉS DUGÓTÍPUS ÁRAMLÁSI IRÁNY HPAS Micro-Flutetal Fel (2) 9,5 6,4 6,4 HPAS Micro-Formmal Fel, HPAS, egyenszázalékkal jellemzett szelepkosár HPAS Micro-Formmal Fel, 25,4 ÜLÉKÁTMÉRŐ ZÁRÓTEST ELMOZDULÁS SZELEPSZÁRÁTMÉRŐ mm In. mm In. mm In ,, /2 /2 /2 /2 /2 /2, 3/4 Le,, 3/ ,,,, /2 /2, 3/4 /2, 3/4 HPAS Le, 29.25, 3/4 HPAS Micro-Flattel Le 9,5,.375.5, HPAS Le 22, ,, /2, 3/4 HPAS Micro-Flutetal Fel (2) 9,5 6,4 6,4 HPAS Micro-Formmal Fel, 25,4 HPAS, egyenszázalékkal jellemzett szelepkosár Le, 25,4 3,8 38, ,,,,, 25,4,, 25,4 25,4 /2 /2 3/4 /2 /2 /2 /2 /2 /2, 3/4 /2, 3/4, 3/4 3/4 HPAS Fel 47, ,,, 25,4 /2, 3/4, HPAT, HPAD Le 47, ,, /2, 3/4 HPAS Micro-Formmal HPAS, egyenszázalékkal jellemzett szelepkosár Fel Le 25,4 3,8 38,, 25,4 3,8 38, ,,, 25,4,,, 25,4,,, 25,4,, 25,4 25,4 /2, 3/4, /2, 3/4, /2, 3/4, 3/4 3/4 HPAS Fel 47, ,,, 25,4 /2, 3/4, HPAT, HPAD Le 47, ,, /2, 3/4 HPAS Micro-Flattel Le 25, , 3/4 HPAS Fel 47, ,,, 25,4 /2, 3/4, HPAT, HPAD Le 47, ,, /2, 3/4 HPAS, HPAT, HPAD Fel 47, ,,, 25,4 () /2, 3/4, () HPAT Le 44, ,, /2, 3/4 HPAS Le 25,4 5 2, 3/4 - folyt. - 2

21 HP szelep Gyártmányismertető. táblázat: További sarokszelep-előírások (folytatás) SZELEPMÉRET, NPS (névleges csőátmérő) ÁRAMLÁSI KARAKTERISZTIKA Egyenszázalékos SZELEPHÁZTÍPUS ÉS DUGÓTÍPUS HPAT, HPAD ÁRAMLÁSI IRÁNY ÜLÉKÁTMÉRŐ ZÁRÓTEST ELMOZDULÁS SZELEPSZÁRÁTMÉRŐ mm In. mm In. mm In. Le 47, ,, /2, 3/4 Módosított egyenszázalékos Le 47, ,, /2, 3/4 Std) Whisper III, A szint ) Cavitrol III, 2-lépcsős) Egyenszázalékos Módosított egyenszázalékos Std) Whisper III, A, B szint) Cavitrol III, 2-lépcsős) Cavitrol III, 3-lépcsős) Egyenszázalékos Módosított egyenszázalékos Std) Whisper III, A, A3, B3, C3 szint) Whisper III, D3 szint) Cavitrol III, 2-lépcsős) Cavitrol III, 3-lépcsős) Egyenszázalékos Módosított egyenszázalékos Std) Whisper III, A, A3, B3, C3 szint) Whisper III, level D3) Cavitrol III, 2-lépcsős) Cavitrol III, 3-lépcsős) Le Fel 47, ,, /2, 3/4 HPAT Le 44, ,, /2, 3/4 HPAT, HPAD HPAT HPAT, HPAD HPAT HPAT, HPAD HPAT Le ,,, 25,4 /2, 3/4, Le Le Fel ,,, 25,4 /2, 3/4, Le ,,, 25,4 /2, 3/4, Le 47, ,,, 25,4 /2, 3/4, Le 92, ,, 25,4 3/4, Le Le Fel 92, ,, 25,4 3/4, Fel ,, 25,4 3/4, Le 87, ,, 25,4 3/4, Le ,, 25,4 3/4, Le 36, ,, 25,4, 3,8 3/4,, -/4 Le Le 36, ,, 25,4, 3,8 3/4,, -/4 Fel 36, ,4, 3,8, -/4 Fel, ,4, 3,8, -/4 Le 33, ,, 25,4, 3,8 3/4,, -/4 Le 5, ,, 25,4, 3,8 3/4,, -/4. Csak HPAS szelepekkel kapható. 2. Micro-Flutes (mikrobarázdák) ( barázda és,5 hüvelykes 2. csőcsatlakozó barázda) használható lefelé irányuló áramláshoz flesseléses, illetve erodáló közegekre. 2

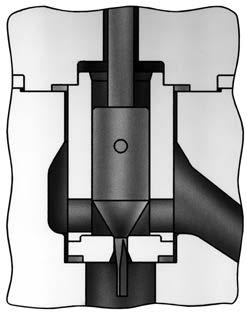

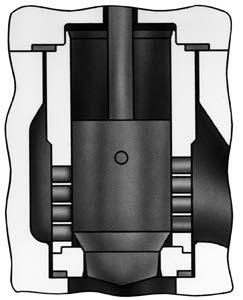

22 Gyártmányismertető HP szelep 7. ábra: Fisher HPS belsőrész Micro-Flute zárótesttel 8. ábra: Fisher HPS belsőrész Micro-Form zárótesttel W586- ÁRAMLÁS W587- ÁRAMLÁS Belsőrészválasztási irányelvek NPS 6 HP egyenes átömlésű szelep, NPS 8 sarokszelep Használja a következő leírásokat irányelvként a megfelelő belsőrészek kiválasztásához. 2A belsőrész - A 2A belsőrész a standard belsőrész szénacél és ötvözött acél szelepházanyagok esetében. Ez a belsőrész általános vagy kritikus alkalmazásokhoz ajánlott maximum 343 C (65 F) vagy 427 C (8 F) hőmérsékleten, a szelepkonstrukciótól függően. Ennek a belsőrésznek a tipikus alkalmazási köre a kazántápvíz, a víz, a nem savas szénhidrogének és a gőz. 22-es és 22H belsőrészek - A 22 és a 22H belsőrészeket magas hőmérsékletű alkalmazásokhoz tervezték maximum 566 C (5 F) hőmérsékletig. A 22H belsőrész speciális tűréshatárokkal rendelkezik, amely a nagyobb méretű HPD és HPAD konstrukciókhoz szükséges az 2. táblázatban jelöltek szerint, 343 C (65 F) üzemi hőmérséklet felett. 23-as belsőrész - A 23-as belsőrész standard belsőrész rozsdamentes acél szelepházanyagokhoz, és csak rozsdamentes acél szelepházanyagokhoz használható. Ez a belsőrész megfelel a NACE MR75-22 kohászati követelményeinek és maximum 593 C ( F) hőmérsékletű alkalmazásokban használható. 24-es belsőrész - A 24-es belsőrész savas vagy mérsékelten korrodáló közegekhez használható. Ez a belsőrész megfelel a NACE MR75 22 kohászati követelményeinek, és szénacél, illetve ötvözött acél szelepházanyagok esetében használható. 2-es belsőrész - Egy S36 CoCr edzett felületű zárótestet biztosít, amely könnyen javítható hegesztéssel. A belsőrészben található S74 H75 szelepkosár lehetővé teszi, hogy a belsőrészt HPT vagy HPAT konstrukciókban is használni lehessen. 2-es belsőrész - A 2-es belsőrész a standard belsőrész C2A szelepház anyagokhoz és csak a C2A szelepház anyagokhoz használható. A C2A használata csak akkor indokolt, ha a WC9 szelepház anyagok nyomási és hőmérsékleti alkalmazhatósága nem elfogadható. 22

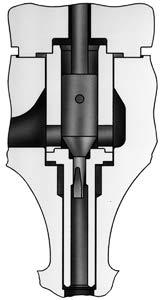

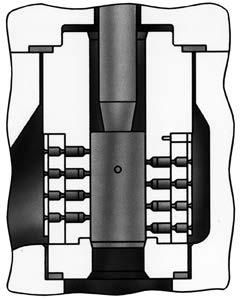

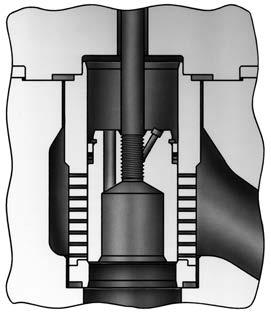

23 HP szelep Gyártmányismertető 9. ábra: NPS 2 típusú Fisher HPS belsőrész Cavitrol III 3 lépcsős szelepkosárral. ábra: Fisher HPAS belsőrész Micro-Flat zárótesttel W588- W62- ÁRAMLÁS ÁRAMLÁS. ábra: Fisher HPD belsőrész Whisper Trim III D szintű szelepkosárral (kapható HPT és HPS is) 2. ábra: Fisher HPT belső rész Whisper Trim III A szintű szelepkosárral (kapható HPD [NPS 2-6] és HPS [NPS 2 és 3] is) W595- ÁRAMLÁS W5952- ÁRAMLÁS 23

24 Gyártmányismertető HP szelep A C-seal belsőrész leírása A C-seal tömítésű belső rész HPD és HPAD típusú szelepekhez kapható 2,875 hüvelyktől 5,375 hüvelykig terjedő ülékátmérővel. C-seal belsőrésszel egy kiegyenlített szelep magas hőmérséklet és V. osztályú zárás elérésére képes. Mivel a C-seal dugó inkább fémből (N778 nikkel ötvözet) és nem elasztomerből készül, egy C-seal belsőrésszel ellátott szelep olyan folyamatokban használható, ahol a folyadék hőmérséklete maximum 593 C ( F). A furattömítéses belső részének leírása A furattömítéses belső rész HPD típusú szelepekhez kapható 5,5 coltól 8 colig terjedő ülékátmérővel. Furattömítéses belső résszel egy kiegyenlített szelep magas hőmérséklet és V. osztályú zárás elérésére képes. Mivel a furattömítéses dugó inkább fémből (N778 nikkel ötvözet) és nem elasztomerből készül, furattömítéses belső résszel ellátott szelep olyan folyamatokban használható, ahol a folyadék hőmérséklete maximum 593 C ( F). Fisher TSO (jó tömörzárású) belsőrészek A TSO belsőrész HPS és HPT szelepekhez kapható az 5. táblázatban meghatározott csatlakozóátmérőkkel. Lásd még 4. ábra és 4. táblázat. A TSO belső rész védett, lágy szelepülékből és PEEK kitüremlésgátló gyűrűkből áll rugóterhelésű PTFE dugótömítéssel. Csak lefelé irányuló alkalmazásokban használható, a TSO belső rész páratlan lezárási integritást nyújt, ami hosszabb zárótest- és szelepülék-élettartamot eredményez. További információkért lépjen kapcsolatba az Emerson értékesítőirodával vagy helyi üzleti partnerével. 2. táblázat: Belsőrészleírások A BELSŐRÉSZ JELÖLÉSE 2A 22 22H (4) 23 (NACE) (5) SZELEP ZÁRÓTEST SZELEPKOSÁR SZELEPÜLÉK HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) Csak HPD és HPS (NPS -6 CL9 és 5 és NPS -2 CL25) csak HPAD és HPAS (NPS -8 CL9 és 5 és NPS -2 CL25) HPD NPS 6 CL9 és 5, csak HPAD NPS 8 CL9 és 5 HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) 23A (NACE )(5) HP (NPS 6 5) 24 (NACE) (5) HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) S46 hőkezelt HP, HPA, Micro -Form (HPA), és lefelé áramlásos HPAS zárótestekhez, vagy S444 (44C rozsdamentes acél) hőkezelt Micro-Flute és Micro-Flat (csak HPA) zárótestekhez. S36 (36 rozsdamentes acél) CoCr-A szelepülékkel és -vezetővel S36 (36 rozsdamentes acél) CoCr-A szelepülékkel és -vezetővel S36 CoCr-A szelepülékkel és -vezetővel S36 CoCr A szelepülékkel és -vezetővel S36 CoCr-A szelepülékkel és -vezetővel Standard szelepkosárral S74 (7-4 rozsdamentes acél) H75 hőkezelt F22 (Cr Mo ötvözésű nitridált acél), nitridált F22 (Cr Mo ötvözésű nitridált acél), nitridált S36/kemény Cr bevonat S46 hőkezelt vagy HPA (S444 hőkezelt szelepülé Micro-Flathez S444 hőkezelt szelepülék és cserélhető bélés) S36/CoCr-A vagy R36 (6-os ötvözet) Micro-Flat zárótestekhez R36 szelepülék, cserélhető bélés (3) S36/CoCr-A S36/CoCr-A vagy R36 (6-os ötvözet) Micro-Flat zárótestekhez R36 szelepülék, cserélhető bélés (3) SZELEPHÁZ ANYAGA () ÜZEMI HŐMÉRSÉKLET TARTOMÁNYA (2) C F WCC (8) (8) LCC WC (8) (8) WCC LCC WC WCC LCC WC CF8M (2) (2) S36 Cr lemez S36/CoCr A CF8M S74 kettős H5 hőkezelt - folyt. - S36/CoCr-A vagy R36 (6-os ötvözet) Micro-Flat zárótestekhez R36 szelepülék, cserélhető bélés (3) WCC LCC WC

25 HP szelep Gyártmányismertető 2. táblázat: Belsőrészleírások (folytatás) A BELSŐRÉSZ JELÖLÉSE 2 2 (9) (NACE) (5)() 264 (NACE) (5)() TC TC2 TC A SZELEP ZÁRÓTEST SZELEPKOSÁR SZELEPÜLÉK HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) Csak HPD és HPS (NPS -6 CL9 és 5 és NPS -2 CL25) csak HPAD és HPAS (NPS -8 CL9 és 5 és NPS -2 CL25) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS -6 CL9, 5 & NPS -2 CL25) HPA (NPS -8 CL9, 5 és NPS -2 CL25) HP (NPS -6 CL9, 5 & NPS -2 CL25) HPA (NPS -8 CL9, 5 és NPS -2 CL25) HP (NPS -6 CL9, 5 & NPS -2 CL25) HPA (NPS -8 CL9, 5 és NPS -2 CL25) HP (NPS -6 CL9 és 5) HP (NPS -6 CL9 és 5) HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) S36 CoCr-A szelepülékkel és -vezetővel F9 CoCr-A szelepülékkel és -vezetővel 4/46 SST, hőkezelt 2,25 Cr - Mo és CoCr-A S36 és CoCr-A S36 és CoCr-A S74/volfrám-karbid betét a szelepülékhez és -furathoz () S3255/volfrám-karbid betét a szelepülékhez és -furathoz () N778/volfrám-karbid betét a szelepülékhez és -furathoz () /4 hüvelykes (6,3 mm) ülék: R36 vagy R36 > /4 < 3 hüvelykes (6,3-76,2 mm) ülék: S383 CoCr-A szelepülékkel és -vezetővel 3 hüvelykes (76,2 mm) ülék: S383/Ultimet /4 hüvelykes (6,3 mm) ülék: R36 vagy R36 > /4 < 3 hüvelykes (6,3-76,2 mm) ülék: S3276 CoCr-A szelepülékkel és -vezetővel 3 hüvelykes (76,2 mm) ülék: S3276/Ultimet S444 hőkezelt Standard szelepkosárral S74 H75 S36/CoCr-A SZELEPHÁZ ANYAGA () ÜZEMI HŐMÉRSÉKLET TARTOMÁNYA (2) C F WCC LCC WC F9 ion nitridált F9 CoCr-A-val C2A S74 H75 hőkezelt 2,25 Cr - Mo, nitridált S36 Cr borítással S36 with Cr coating R36 R36 R36 S74 H75 hőkezelt 2,25 Cr - Mo és CoCr-A S36 és CoCr-A S36 és CoCr-A N74/volfrám-karbid betét a szelepülékhez és -furathoz S3255/volfrám-karbid betét a szelepülékhez és -furathoz N778/volfrám-karbid betét a szelepülékhez és -furathoz WCC, WC LCC WC9, C2A CF8M WCC, WC LCC CF8M WCC LCC WC WCC, WC CF8M, CD3MN, CD3MWCuN CW6MC S383/Cr Pl S383/CoCr A CD3MN S3276/Cr Pl S3276/CoCr A CD3MWCuN Cavitrol III szelepkosárral S74 H75 hőkezelt - folyt. - S42 vagy S444 hőkezelt modellek kizárólag CAV III Micro-Flat-hez WCC LCC WC (8) (8) 25

26 Gyártmányismertető HP szelep 2. táblázat: Belsőrészleírások (folytatás) A BELSŐRÉSZ JELÖLÉSE 25B (6) 26 (NACE) (5) A 27B 28 28H (4) 29 (NACE) (5) SZELEP ZÁRÓTEST SZELEPKOSÁR SZELEPÜLÉK HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS -6 CL9 és 5) HP (NPS -6 CL9 és 5) HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) HP (NPS -6 CL9 és 5 és NPS -2 CL25) Csak HPD és HPS (NPS -6 CL9 és 5 és NPS -2 CL25) HPAD és HPAS (NPS -8 CL9 és 5 és NPS -2 CL25) HPD (NPS 6 CL9 és 5) HPAD (csak NPS 8 CL9 és 5) HP (NPS -6 CL9 és 5 és NPS -2 CL25) HPA (NPS -8 CL9 és 5 és NPS -2 CL25) S444 hőkezelt S36 CoCr-A szelepülékkel és -vezetővel S42 hőkezelt S444 hőkezelt /4 hüvelykes (6,3 mm) ülék: R36 vagy R36 > /4 < 3 hüvelykes (6,3-76,2 mm) ülék: S383 CoCr-A szelepülékkel és -vezetővel 3 hüvelykes (76,2 mm) ülék: S383/Ultimet /4 hüvelykes (6,3 mm) ülék: R36 vagy R36 > /4 < 3 hüvelykes (6,3-76,2 mm) ülék: S3276 CoCr-A szelepülékkel és -vezetővel 3 hüvelykes (76,2 mm) ülék: S3276/Ultimet S46 hőkezelt S46 hőkezelt S36 CoCr-A szelepülékkel és -vezetővel S36 CoCr-A szelepülékkel és -vezetővel S36 CoCr-A szelepülékkel és -vezetővel Cavitrol III szelepkosárral S74 H75 hőkezelt S74 kettős H5 hőkezelt S74 H75 hőkezelt S74 H75 hőkezelt S42 vagy S444 hőkezelt modellek kizárólag CAV III Micro-Flat-hez S36/CoCr-A S74 H75 hőkezelt S74 H75 hőkezelt SZELEPHÁZ ANYAGA () WCC LCC WC9 ÜZEMI HŐMÉRSÉKLET TARTOMÁNYA (2) C F (8) (8) WCC LCC WC WCC, WC LCC CF8M WCC, WC LCC CF8M S3276 S383/CoCr A CD3MN (7) -6-6 (7) S3276 S3276/CoCr A CD3MWCuN (7) -6-6 (7) Whisper Trim III szelepkosárral S74 H75 hőkezelt S74 H75 hőkezelt F22 (Cr Mo ötvözésű nitridált acél) F22 (Cr Mo ötvözésű nitridált acél) S74 kettős H5 hőkezelt - folyt. - S46 hőkezelt S36/CoCr-A S36/CoCr-A S36/CoCr-A S36/CoCr-A WCC LCC WC (8) (8) WCC LCC WC WCC LCC WC WCC LCC WC WCC LCC WC

27 HP szelep Gyártmányismertető 2. táblázat: Belsőrészleírások (folytatás) A BELSŐRÉSZ JELÖLÉSE 22 (9) 286A SZELEP ZÁRÓTEST SZELEPKOSÁR SZELEPÜLÉK Csak HPD és HPS (NPS -6 CL9 és 5 és NPS -2 CL25) csak HPAD és HPAS (NPS -8 CL9 és 5 és NPS -2 CL25) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS 8-2 CL9, 5, 25 és 32) 289 (NACE) (5) HP (NPS 8-2 CL9, 5, 25 és 32) HP (NPS -6 CL9 és 5) HP (NPS -6 CL9 és 5) F9 CoCr-A szelepülékkel és -vezetővel 4/46 SST, hőkezelt 2,25 Cr Mo és CoCr-A 9 Cr Mo V és CoCr-A S36 és CoCr-A /4 hüvelykes (6,3 mm) ülék: R36 vagy R36 > /4 < 3 hüvelykes (6,3-76,2 mm) ülék: S383 CoCr-A szelepülékkel és -vezetővel 3 hüvelykes (76,2 mm) ülék: S383/Ultimet /4 hüvelykes (6,3 mm) ülék: R36 vagy R36 > /4 < 3 hüvelykes (6,3-76,2 mm) ülék: S3276 CoCr-A szelepülékkel és -vezetővel 3 hüvelykes (76,2 mm) ülék: S3276/Ultimet Whisper Trim III szelepkosárral SZELEPHÁZ ANYAGA () ÜZEMI HŐMÉRSÉKLET TARTOMÁNYA (2) F9 ion nitridált F9 CoCr-A-val C2A S74 H75 hőkezelt 2,25 Cr Mo, nitridált 9 Cr Mo V nitridált S74 Double H5 hőkezelt S74 H75 hőkezelt 2,25 Cr Mo és CoCr-A 9 Cr Mo V és CoCr-A S74 Double H5, hőkezelt, CoCR-A bevonattal C F WCC, WC LCC WC C2A WCC, WC9, CF8M LCC S383/Cr Pl S383/CoCr A CD3MN S3276/Cr Pl S3276/CoCr A CD3MWCuN A felsoroltaktól eltérő szelepház/belsőrész-kombinációk használata esetén lépjen kapcsolatba az Emerson értékesítőirodával C ( F) feletti hőmérsékletek esetén nem szabványos CF8M szelepházanyagok használata szükséges (CF8M-FMS 2B6). 3. HPA szelepekhez 4. A 22H és a 28H belső részek rendelkeznek a magas hőmérsékletű alkalmazásokhoz szükséges zárótest-tűréshatárokkal, és a 22-es és a 28-as belső részek helyett használhatók a 343 C (65 F)-ot meghaladó hőmérsékleten alkalmazható konstrukciók esetében. 5. NACE MR A 25B belső rész S36-as szelepzárral rendelkezik a standard S29-es anyagú helyett. 7. Az NPS -2 lépcsős és az NPS 2-3 lépcsős HPS maximum 343 C (65 F) hőmérsékletig használható. 8. Az NPS és 2 maximum 427 C (8 F) hőmérsékletig használható. 9. A 2-es és 22-es belső részek S4-ás szelepzárral rendelkeznek a standard S29-es anyag helyett. Az S4 üzemi hőmérsékletének korlátja 538 C ( F). 538 C ( F) üzemi hőmérséklet fölött az S422 szár használandó..hps szelepekben Micro-Form belső részt, HPAS szelepekben Micro-Form vagy Micro-Flat belső részt használjon.. Furattömítéssel nem kapható. 27

28 Gyártmányismertető HP szelep 3. táblázat: Áramlási nyomásesés határok NPS 6 HPD és HPT szelepekhez (Cavitrol III vagy Whisper Trim III szelepkosár nélkül) MAXIMÁLIS ÁRAMLÁSI NYOMÁSESÉS ÁRAMLÓ SZELEPSZÁRÁTMÉRŐ, Bar PSI KÖZEG mm (IN.) Áramlás lefelé Áramlás felfelé Áramlás lefelé Áramlás felfelé (3/4) Kazán tápvíz 25,4 () kivételével 3,8 (-/4) minden 5,8 x 3,8 () (2 x -/4) ,8 (-/4) Kazán tápvíz 5,8 x 3,8 () (2 x -/4) Szükséges: 3,8 mm-es (-/4 in.) S29 szelepszár 52,8 mm-es (2 in.) dugószelepszár-csatlakozással. 3. ábra: Nyomás-/hőmérséklet-határértékek a belsőrész-kialakítás anyagkombinációihoz (lásd még a 7. táblázatot is) KÖZEG HŐMÉRSÉKLETE, C -29 KÖZEG HŐMÉRSÉKLETE, C , KÖZEG HŐMÉRSÉKLETE, F NYOMÁSESÉS, BAR, NYOMÁSKÜLÖNBSÉG , 28 22H, 28H KÖZEG HŐMÉRSÉKLETE, F 3 NYOMÁSESÉS, BAR, NYOMÁSKÜLÖNBSÉG C KÖZEG HŐMÉRSÉKLETE, C , KÖZEG HŐMÉRSÉKLETE, F SAVANYÚ ÜZEMI ALKALMAZÁSOK (NACE) Megjegyések: NYOMÁSESÉS, BAR, NYOMÁSKÜLÖNBSÉG KÖZEG HŐMÉRSÉKLETE, C KÖZEG HŐMÉRSÉKLETE, F 4 3. LÉPCSŐ HATÁRÉRTÉKE 3 2. LÉPCSŐ HATÁRÉRTÉKE 4 2 Használjon NPS 3, 4, 6 HP és NPS 4, 6, 8 HPA 27B belsőrészt 343 C (65 F) felett. NACE MR Legyen különösen körültekintő az üzemi hőmérséklet meghatározásánál, ha 22-es vagy 28-as szabályzót választ, mivel a különböző hőtágulások speciális zárótesthézagokat tesznek szükségessé. A 2 lépcsős NPS és 2 szelepekre 26 psig a határérték. Az NPS 3-6 szelepekre 8 psig a határérték NPS és 2 esetén maximum 427 C (8 F) hőmérsékletig használjon 25-ös belsőrészt NYOMÁSESÉS, BAR, NYOMÁSKÜLÖNBSÉG KÖZEG HŐMÉRSÉKLETE, C KÖZEG HŐMÉRSÉKLETE, F NYOMÁSESÉS, BAR, NYOMÁSKÜLÖNBSÉG 28

29 HP szelep Gyártmányismertető 4. ábra: Nyomás- és hőmérséklet-határok a szabványos ablakor kosárhoz (lásd a 7. táblázatban is) KORLÁTOZÁSOK EZEKHEZ: 8,, 2 CL9 SZABVÁNYOS 26, 262, 263, 264 BELSŐ RÉSSZEL NORMÁL, ÁRAMLÁS dp ZÁRT dp BELSŐ RÉSZ 263 BELSŐ RÉSZ 264 LCC HÁZ BELSŐ RÉSZ 264 WCC HÁZ BELSŐ RÉSZ 26, 264 WC9 HÁZ BELSŐ RÉSZ BELSŐ RÉSZ 264 CF8M HÁZ KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL5 HP, SZABVÁNYOS 26, 262, 263, 264 BELSŐ RÉSSZEL NORMÁL, ZÁRT dp STD, ÁRAMLÁS dp BELSŐ RÉSZ 263 BELSŐ RÉSZ 264 LCC HÁZ BELSŐ RÉSZ 264 WCC HÁZ BELSŐ RÉSZ 26, 264 WC9 HÁZ BELSŐ RÉSZ BELSŐ RÉSZ 264 CF8M HÁZ KÖZEG HŐMÉRSÉKLETE, F KÖZEG HŐMÉRSÉKLETE, F KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL25 HP, SZABVÁNYOS 26, 262, 263, 264 BELSŐ RÉSSZEL 7 NORMÁL, ZÁRT dp 6 KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL32 HP, SZABVÁNYOS 26, 262, 263, 264 BELSŐ RÉSSZEL 9 NORMÁL, ZÁRT dp STD, ÁRAMLÁS dp 3 BELSŐ RÉSZ BELSŐ RÉSZ 264 CF8M HÁZ BELSŐ RÉSZ 264 WCC HÁZ BELSŐ RÉSZ 26, 264 WC9 HÁZ BELSŐ RÉSZ BELSŐ RÉSZ 264 CF8M HÁZ BELSŐ RÉSZ STD, 3 ÁRAMLÁS dp 2 BELSŐ RÉSZ 264 CF8M HÁZ BELSŐ RÉSZ 264 WCC HÁZ BELSŐ RÉSZ 26, 264 WC9 HÁZ BELSŐ RÉSZ BELSŐ RÉSZ CF8M HÁZ KÖZEG HŐMÉRSÉKLETE, F KÖZEG HŐMÉRSÉKLETE, F 29

30 Gyártmányismertető HP szelep 5. ábra: Nyomás- és hőmérséklet-határok a szabványos ablakos kosárhoz (lásd a 7. táblázatban is) KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL9 HP CAV III, 275, 276 BELSŐ RÉSSZEL CAV III ZÁRTdP, 3 LÉPCSŐS ÁRAMLÁS dp 2 LÉPCSŐS ÁRAMLÁS dp BELSŐ RÉSZ 275, 276, CF8M HÁZZAL BELSŐ RÉSZ 275, 276, VAGY WC9 HÁZZAL KÖZEG HŐMÉRSÉKLETE, F KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL5 HP CAV III, 275, 276 BELSŐ RÉSSZEL CAV III ZÁRT dp 3 LÉPCSŐS ÁRAMLÁS dp 2 LÉPCSŐS ÁRAMLÁS dp BELSŐ RÉSZ 275, 276, CF8M HÁZZAL BELSŐ RÉSZ 275, 276, VAGY WC9 HÁZZAL KÖZEG HŐMÉRSÉKLETE, F LÉPCSŐS ÁRAMLÁS dp KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL25 HP CAV III, 275, 276 BELSŐ RÉSSZEL CAV III ZÁRT dp 3 LÉPCSŐS ÁRAMLÁS dp BELSŐ RÉSZ 275, 276, CF8M HÁZZAL BELSŐ RÉSZ 275, 276, WCC VAGY WC9 HÁZZAL CAV III ZÁRT dp LÉPCSŐS ÁRAMLÁS dp 3 2 LÉPCSŐS 2 ÁRAMLÁS dp KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL32 HP CAV III, 275, 276 BELSŐ RÉSSZEL BELSŐ RÉSZ 275, 276, CF8M HÁZZAL BELSŐ RÉSZ 275, 276, WCC VAGY WC9 HÁZZAL KÖZEG HŐMÉRSÉKLETE, F KÖZEG HŐMÉRSÉKLETE, F 3

31 HP szelep Gyártmányismertető 6. ábra: Nyomás- és hőmérséklet-határok Whisper III A, B, C kosárhoz (lásd a 7. táblázatban is) KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL9 HP WHISPER III SZINT A, B, C BELSŐRÉSZ 286A, 287, 288, 289 WIII ZÁRT dp WIII A, B, C, ÁRAMLÁS dp BELSŐRÉSZ 289 BELSŐ RÉSZ 286A, WCC VAGY WC9 HÁZZAL KÖZEG HŐMÉRSÉKLETE, F BELSŐ RÉSZ 287, WC9 HÁZZAL BELSŐ RÉSZ 288 C2A HÁZZAL KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL5 HP WHISPER III SZINT A, B, C BELSŐRÉSZ 286A, 287, 288, 289 WIII ZÁRT dp WIII A, B, C, ÁRAMLÁS dp BELSŐRÉSZ 289 BELSŐ RÉSZ 286A, WCC VAGY WC9 HÁZZAL BELSŐ RÉSZ 287, WC9 HÁZZAL BELSŐ RÉSZ 288 C2A HÁZZAL KÖZEG HŐMÉRSÉKLETE, F 7 6 KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL25 HP WHISPER III SZINT A, B, C BELSŐRÉSZ 286A, 287, 288, 289 WIII ZÁRT dp WIII A, B, C, ÁRAMLÁS dp 9 8 KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL32 HP WHISPER III SZINT A, B, C BELSŐRÉSZ 286A, 287, 288, 289 WIII ZÁRT dp BELSŐRÉSZ 289 BELSŐ RÉSZ 286A, WCC VAGY WC9 HÁZZAL BELSŐ RÉSZ 287, WC9 HÁZZAL BELSŐ RÉSZ 288, C2A HÁZZAL WIII A, B, C, ÁRAMLÁS dp BELSŐRÉSZ 289 BELSŐ RÉSZ 286A, WCC VAGY WC9 HÁZZAL BELSŐ RÉSZ 287, WC9 HÁZZAL BELSŐ RÉSZ 288 C2A HÁZZAL KÖZEG HŐMÉRSÉKLETE, F KÖZEG HŐMÉRSÉKLETE, F 3

32 Gyártmányismertető HP szelep 7. ábra: Nyomás- és hőmérséklet-határok Whisper III D kosárhoz (lásd a 7. táblázatban is) KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL9 HP WHISPER III SZINT D BELSŐRÉSZ 286A, 287, 288, 289 WIII ZÁRT dp WIII D ÁRAMLÁS dp BELSŐRÉSZ 289 BELSŐ RÉSZ 286A, WCC VAGY WC9 HÁZZAL BELSŐ RÉSZ 287, WC9 HÁZZAL BELSŐ RÉSZ 288 C2A HÁZZAL KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL5 HP WHISPER III SZINT A, B, C BELSŐRÉSZ 286A, 287, 288, 289 WIII ZÁRT dp WIII D BELSŐRÉSZ 286A, 289 ÁRAMLÁS dp WIII D BELSŐRÉSZ 287, 288 ÁRAMLÁS dp BELSŐRÉSZ 289 BELSŐ RÉSZ 286A, WCC VAGY WC9 HÁZZAL BELSŐ RÉSZ 287, WC9 HÁZZAL BELSŐ RÉSZ 288 C2A HÁZZAL KÖZEG HŐMÉRSÉKLETE, F KÖZEG HŐMÉRSÉKLETE, F KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL25 HP WHISPER III SZINT D BELSŐRÉSZ 286A, 287, 288, 289 WIII ZÁRT dp WIII D BELSŐRÉSZ, 286A, 289 ÁRAMLÁS dp WIII D BELSŐRÉSZ 287, 288 ÁRAMLÁS dp BELSŐRÉSZ 289 BELSŐ RÉSZ 286A, WCC VAGY WC9 HÁZZAL BELSŐ RÉSZ 287, WC9 HÁZZAL BELSŐ RÉSZ 288 C2A HÁZZAL KORLÁTOZÁSOK EZEKHEZ: NPS 8,, 2 CL32 HP WHISPER III SZINT D BELSŐRÉSZ 286A, 287, 288, WIII D BELSŐRÉSZ, 6 286A, 289 ÁRAMLÁS dp 5 WIII D 4 BELSŐRÉSZ 287, 288 ÁRAMLÁS dp 3 2 WIII ZÁRT dp BELSŐRÉSZ 289 BELSŐ RÉSZ 286A, WCC VAGY WC9 HÁZZAL BELSŐ RÉSZ 287, WC9 HÁZZAL BELSŐ RÉSZ 288 C2A HÁZZAL KÖZEG HŐMÉRSÉKLETE, F KÖZEG HŐMÉRSÉKLETE, F 32

33 HP szelep Gyártmányismertető 4. táblázat: Gömbszelep méretei standard/. típusú toldatos szelepfedéllel SZELEPMÉRET, NPS (névleges csőátmérő) CL9 ASME A () CL5 RF RTJ BWE SWE RF RTJ mm EN PN6 PN x x x CL CL9 CL5 PN6 PN25 In.,5,5,5,5,5,5,58,9 2 4,75 4,88 4,75 4,75 4,75 4,88 3,56 4,8 3 7,38 7,5 8, ,2 8,25 7,38 8,2 4 x 3 8,2 8,25 8, ,88, ,2 2,25 2, ,88 2, 2,2 2,88 6 x 4 2,44 2,56 2, ,56 23, ,2 28,25 3, ,25 3,5 28,2 3,25 8 x 6 28,75 28,88 3, , 3, CL ,5 2,5 2,5 2, ,75 5,75 6,25 6, RF - kiálló-karimák; RTJ - gyűrűs-csatlakozású karimák; BWE - tompavarrattal hegesztett végek; SWE - hegesztőtoldatos végek. 5. táblázat: Gömbszelep méretei standard/. típusú toldatos szelepfedéllel B () SZELEPMÉRET, ASME EN NPS (névleges CL9 CL5 csőátmérő) RF RTJ BWE SWE RF RTJ PN6 PN25 mm x x x CL CL9 CL5 PN6 PN25 In. 5,75 5,75 5,75 5,75 5,75 5,75 5,29 5,45 2 7,38 7,44 7,38 7,38 7,38 7,44 6,78 7,9 3 8,69 8,75 9, ,6 9,2 7,54 7,94 4 x 3 8,38 8,44 8, ,75 8, , 9,6 9, ,38 9,44,75 9,3 6 x 4 9,8 9,88 9, ,88, , 2,25 3, ,25 3,38,72 2,43 8 x 6 2,5 2,56 3, ,62 3, CL ,25 6,25 6,25 6, ,88 7,88 8,2 8, RF - kiálló-karimák; RTJ - gyűrűs-csatlakozású karimák; BWE - tompavarrattal hegesztett végek; SWE - hegesztőtoldatos végek. 33

34 Gyártmányismertető HP szelep 6. táblázat: Egyenes átömlésű szelepméretek standard szelepfedéllel STANDARD SZELEPFEDELEK D SZELEPMÉRET, Járom csatlakozóátmérői, mm (in.) G NPS (névleges 27 csőátmérő) 7 (2-3/6) 9 (3-9/6) (5) mm CL9 és Std, Whisper III, Cavitrol III 3 lépcsős 2, Cavitrol III 2 lépcsős , , , CL Std, Whisper III, Cavitrol III 3 lépcsős 2, Cavitrol III 2 lépcsős In. CL9 és Std, Whisper III, Cavitrol III 3 lépcsős 2, Cavitrol III 2 lépcsős , , , CL Std, Whisper III, Cavitrol III 3 lépcsős 2, Cavitrol III 2 lépcsős táblázat: Egyenes átömlésű szelepméretek toldat szelepfedéllel TOLDAT SZELEPFEDELEK (CL9 ÉS 5) D SZELEPMÉRET, NPS G Járomcsatlakozó méretek, mm (in.) 7 (2-3/6) 9 (3-9/6) 27 (5) mm Std, Whisper III, Cavitrol III 3-lépcsős 2, Cavitrol III 2-lépcsős In Std, Whisper III, Cavitrol III 3-lépcsős 2, Cavitrol III 2-lépcsős

35 HP szelep Gyártmányismertető 8. táblázat. Egyenes átömlésű szelepméretek standard szelepfedéllel SZELEP- A MÉRET, CL9 CL5 NPS RF FTJ BWE RF FTJ BWE mm Col 8 3,75 3,87 25,7 32,99 33,39 26,97 34,2 34,3 3, 39,2 39,4 32,36 2 4, 4,2 35,98 44,49 45,2 38,94 SZELEP- B MÉRET, CL9 CL5 NPS RF FTJ BWE RF FTJ BWE mm 8 42, 43,5 349, 43, 436, 37, 457,5 459, 46,5 52, 526, 436, , 56,5 53, 66, 624, 536, Col 8 5,83 5,89 3,74 6,97 7,7 4,57 8, 8,7 6, 2,5 2,7 7, 2 22, 22,7,8 24,25 24,57 2, SZELEP- A MÉRET, CL25 CL32 NPS RF FTJ BWE RF FTJ BWE mm Col 8 4,24 4,87 3, ,7 5, 5,87 4, , 2 52, 52,87 44, ,2 SZELEP- B MÉRET, CL25 CL32 NPS RF FTJ BWE RF FTJ BWE mm 8 53, 538, 393, , 685,8 696,8 559, , 2 694,8 75,8 575, , Col 8 2,87 2,8 5, ,3 27, 27,43 22, ,7 2 27,35 27,79 22, ,64 SZELEP- G D MÉRET, NPS CL9 CL5 CL25 CL32 CL9 CL5 CL25 CL32 mm 8 259,6 28, 34,2 3,2 547, 547, 62, 647,3 32,5 332, ,3 564,9 647,4 734, , 48, 48 62,3 653, 662,7 745,8 Col 8,22,6 2,37 2,25 2,54 2,54 24,4 25,48 2,3 3,7 4,57 5,35 2,9 22,24 25,49 28,9 2 3,98 4,85 6,46 6,6 24,46 25,7 26,9 29,36 35

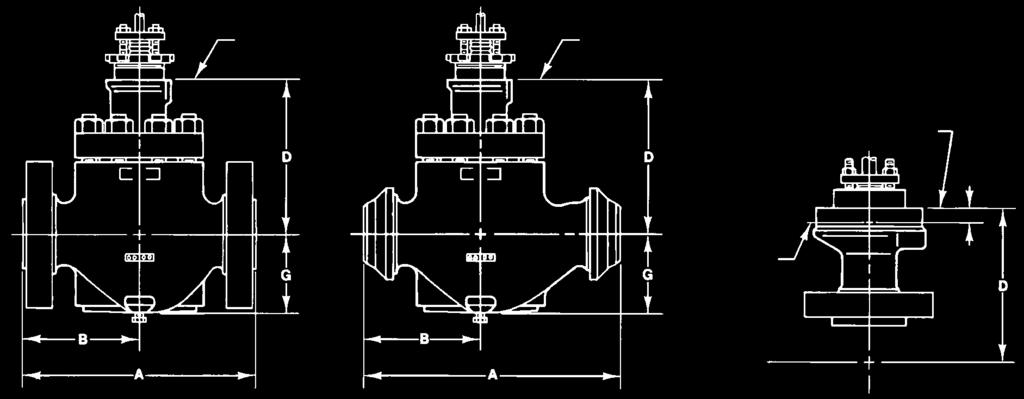

36 Gyártmányismertető HP szelep 8. ábra: Egyenes átömlésű szelepméretek standard szelepfedéllel (lásd még: 4., 5., 6. és 8. táblázat) MŰKÖDTETŐELEM ILLESZTÉSI VONALA MŰKÖDTETŐELEM ILLESZTÉSI VONALA ILLESZTÉSI VONAL 585C SOROZATÚ MŰKÖDTETŐKHÖZ ÉS 657, 667 TÍPUSÚ -AS MÉRETŰ MŰKÖDTETŐKHÖZ ILLESZTÉSI VONAL MINDEN EGYÉB MŰKÖDTETŐHÖZ 25,4 (.) mm (IN.) A57A-3 KARIMÁS SZELEP 7 VAGY 9 mm-es (2-3/6 VAGY 3-9/6 IN.) JÁROMCSATLAKOZÓ-ÁTMÉRŐVEL TOMPAHEGESZTETT VÉGŰ SZELEP 7 VAGY 9 mm-es (2-3/6 VAGY 3-9/6 IN.) JÁROMCSATLAKOZÓ ÁTMÉRŐVEL JELLEGZETES NPS, 2 ÉS 3 27 mm-es (5 IN.) JÁROMCSATLAKOZÓ AZ ÖSSZES SZELEPPEL TÖRTÉNŐ FELHASZNÁLÁSRA MŰKÖDTETŐELEM ILLESZTÉSI VONALA MŰKÖDTETŐELEM ILLESZTÉSI VONALA ILLESZTÉSI VONAL 585C SOROZATÚ MŰKÖDTETŐKHÖZ ÉS 657, 667 TÍPUSÚ -AS MÉRETŰ MŰKÖDTETŐKHÖZ ILLESZTÉSI VONAL MINDEN EGYÉB MŰKÖDTETŐHÖZ 25,4 (.) KARIMÁS SZELEP 7 VAGY 9 mm-es (2-3/6 VAGY 3-9/6 IN.) JÁROMCSATLAKOZÓ-ÁTMÉRŐVEL A27A-4 TOMPAHEGESZTETT VÉGŰ SZELEP 7 VAGY 9 mm-es (2-3/6 VAGY 3-9/6 IN.) JÁROMCSATLAKOZÓ ÁTMÉRŐVEL JELLEGZETES NPS 4 ÉS 6 27 mm-s (5 IN.) JÁROMCSATLAKOZÓ ÁTMÉRŐ AZ ÖSSZES KARIMÁS VAGY TOMPAHEGESZTETT VÉGŰ SZELEPPEL TÖRTÉNŐ FELHASZNÁLÁSRA mm (IN.) MEGJEGYZÉS: más végcsatlakozású szelepek méreteivel kapcsolatban lépjen kapcsolatba az Emerson értékesítőirodával. 36

37 HP szelep Gyártmányismertető. ábra Egyenes átömlésű szelepméretek standard szelepfedéllel (lásd még: 4., 5., 6. és 8. táblázat) (folytatás) ILLESZTÉSI VONAL A MŰKÖDTETŐELEM SZÁMÁRA ILLESZTÉSI VONAL A MŰKÖDTETŐELEM SZÁMÁRA TOMPAHEGESZTETT VÉGŰ SZELEP 5H JÁROMCSATLAKOZÓ-ÁTMÉRŐVEL KARIMÁS SZELEP 5H JÁROMCSATLAKOZÓ-ÁTMÉRŐVEL JELLEMZŐEN NPS 8, ÉS 2 MEGJEGYZÉS: más végcsatlakozású szelepek méreteivel kapcsolatban lépjen kapcsolatba az Emerson értékesítőirodával. 2. ábra: D méretek az. stílusú toldat szelepfedelekhez (a 8. ábrán megadott A, B és G méretek nem változnak toldat szelepfedél használata esetén) (lásd még: 8. táblázat) MŰKÖDTETŐELEM ILLESZTÉSI VONALA 585C SOROZATÚ MŰKÖDTETŐK ILLESZTÉSI VONALA ILLESZTÉSI VONAL MINDEN EGYÉB MŰKÖDTETŐHÖZ D 25,4 (.) D 27 mm-es (5 IN.) JÁROMCSATLAKOZÓ-ÁTMÉRŐ. TÍPUSÚ TOLDAT SZELEPFEDÉLHEZ G B A KARIMÁS SZELEP. STÍLUSÚ TOLDAT SZELEPFEDÉLLEL 7 VAGY 9 mm-es (2-3/6 VAGY 3-9/6 IN.) JÁROMCSATLAKOZÓ-ÁTMÉRŐVEL mm (IN.) A57A-2 37
