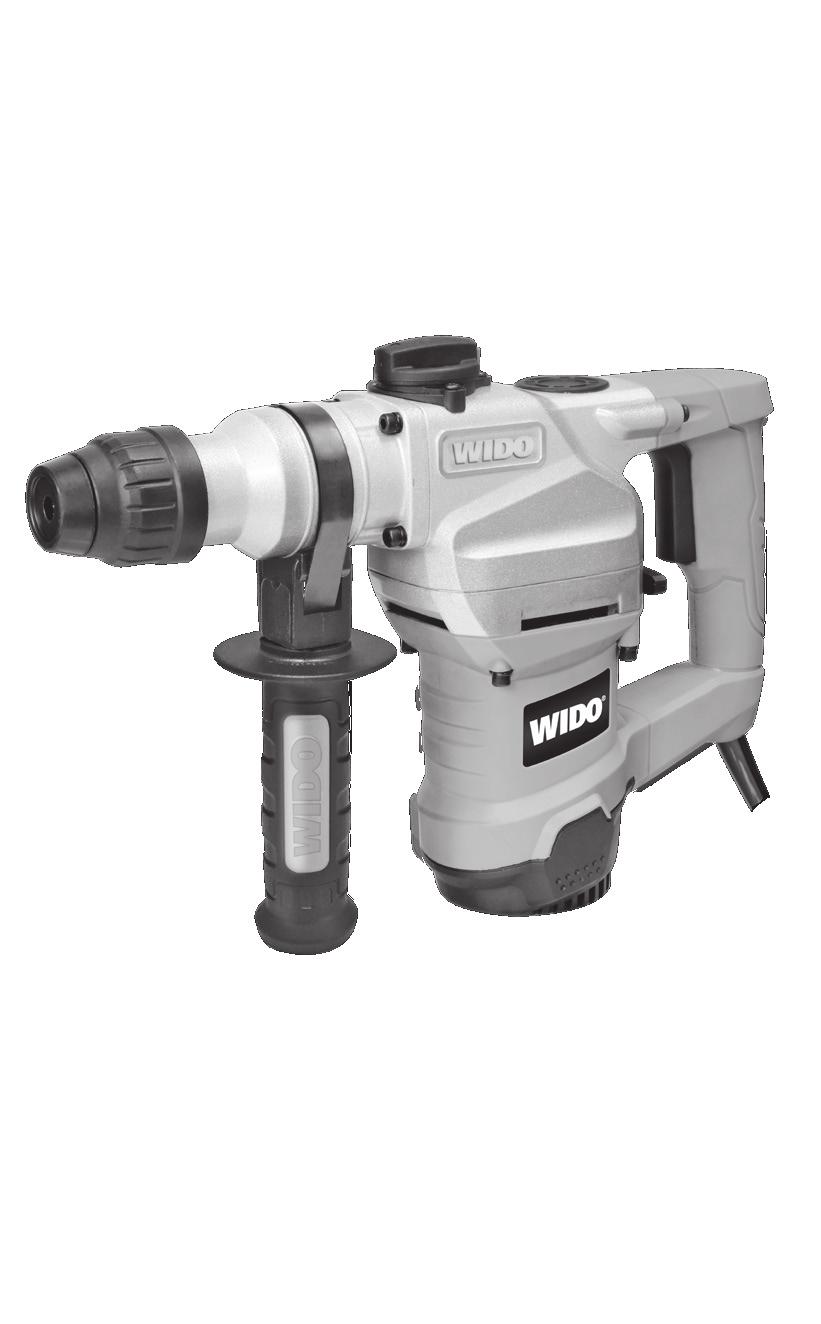

Fúró kalapács WD WD W/1500W

Átírás

1 Fúró kalapács WD WD W/1500W

2 WD /WD Köszönjük, hogy WIDO termék vásárlása mellett döntött. Biztosak vagyunk abban, hogy értékelni fogja a termék minőségét, és teljes mértékben elégedett lesz a vásárlással. Kérjük, olvassa el figyelmesen a kezelési és karbantartási utasítást arról, hogyan kell az előírásoknak megfelelően működtetni ezt a terméket.

3 WD /WD

4 WD0113 WD /WD

5 WD /WD

6 ALKATRÉSZ LISTA 1) Rögzítő hüvely 2) Mélység mérő retesz gomb 3) Üzemmód választó gomb 4) Retesz gomb választó 5) Olaj fedél 6) Ki-/Be kapcsoló 7) Üzemmód választ gomb 8) Segédfogantyú 9) Porvédő 10) Csavarkulcs olajfedélhez 11) Zsírzó tubus 12) Véső bitek / Kőműves bitek 13) Mélység mérő ÁLTALÁNOS TARTOZÉKOK 1) Segédfogantyú: 2) Mélységmérő: 3) Csavarkulcs olajfedélhez: 4) Porvédő: 5) Zsírzó tubus: 6) Fúró bitek: 7) Véső bitek: 1 db 1 db 1 db 1 db 1 db 3 db 2 db 8) Tartalék szénkefe: 1 garnitúra Javasoljuk, hogy a tartozékokat ugyanarról a helyről szerezze be, ahonnan magát az eszközt. Használjon jó minőségű, jól ismert márkanévvel ellátott tartozékokat. Válassza ki az elvégzendő munkának megfelelő típust. További részletekért tekintse meg a tartozék csomagolását. Kérdés esetén az üzlet személyzete készséggel áll rendelkezésére.

7 ÁLTALÁNOS ELEKTROMOS KÉZISZERSZÁM BIZTONSÁGI ELŐÍRÁSOK Figyelem: Olvasson el minden biztonsági figyelmeztetést és utasítást! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és / vagy súlyos sérüléseket okozhat. Őrizzen meg minden figyelmeztetést és utasítást későbbi felhasználásra. A figyelmeztetésekben az "elektromos kéziszerszám" kifejezés a hálózati feszültségű (vezetékes),vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámra vonatkozik. 1) Munkahely biztonság a) Tartsa a munkahelyet tisztán és ügyeljen a jó megvilágításra. A túlzsúfolt és sötét helyek balesetveszélyesek. b) Ne működtesse az elektromos kéziszerszámokat robbanásveszélyes környezetben, például tűzveszélyes folyadékok, gázok vagy por jelenlétében. A szerszámok működtetése közben szikra képződik, amelyek lángra lobbantják a port vagy a füstöt. c) Az elektromos kéziszerszám működtetése közben tartsa távol a gyermekeket és a szemlélődőket. Ha figyelmét elvonja valami, könnyen elveszítheti az uralmát az eszköz felett. 2) Elektromos biztonság a) Az elektromos szerszám csatlakozóinak illeszkednie kell a konnektorhoz. Soha ne módosítsa a dugót semmilyen módon. Ne használjon adapter csatlakozót földelt elektromos szerszámokkal. A módosítatlan dugók és az ezekhez megfelelő konnektorok csökkentik az áramütés veszélyét. b) Ne használja az elektromos kéziszerszámot eső esetén vagy nedves körülmények között. Az elektromos kéziszerszámba bekerülő víz növeli az áramütés kockázatát. c) Ügyeljen rá, hogy az elektromos vezeték ne sérüljön. Soha ne használja a kábelt az elektromos kéziszerszám szállításához, húzásához vagy áramtalanításához. Tartsa távol a vezetéket hőtől, olajtól, éles szélektől vagy mozgó tárgyaktól. A sérült vagy összesodrott vezeték növeli az áramütés kockázatát. d) Ha az elektromos kéziszerszámot szabadban alkalmazza, használja a kültéri használatra alkalmas hosszabbító vezetéket. A kültéri használatra alkalmas kábel alkalmazása csökkenti az áramütés kockázatát. e) Ha az elektromos kéziszerszám nedves helyen való használata elkerülhetetlen, használjon érintésvédelmi relével (FI-relé) támogatott áramforrást. Az FI-relé használata csökkenti az áramütés kockázatát. 3) Személyi biztonság a) Maradjon éber, mindig figyeljen arra, amit csinál, és használja a józan ítélőképességét, az elektromos kéziszerszám alkalmazása közben. Ne használjon elektromos kéziszerszámot, ha fáradt vagy kábítószer, alkohol vagy gyógyszer befolyása alatt áll. A szerszámok működtetése közben történő pillanatnyi figyelmetlenség súlyos személyi sérüléseket okozhat. b) Használjon védőfelszerelést. Mindig viseljen védőszemüveget. Védő eszközök, mint a porvédő maszk, a csúszásgátló munkavédelmi cipő, a kemény sisak vagy a bizonyos esetekben szükséges hallásvédő használata csökkenti a személyi sérüléseket.

8 c) Előzze meg a véletlenszerű elindulást. Győződjön meg róla, hogy a kapcsoló kikapcsolt állapotban van, mielőtt csatlakozna az áramforráshoz és / vagy az akkumulátorhoz, felvenné vagy továbbvinné a szerszámot. Ha úgy viszi az elektromos kéziszerszámot, hogy ujja a kapcsolón van, vagy árammal látja el a kéziszerszámot miközben a kapcsoló bekapcsolt pozícióban van, balesetet idézhet elő. d) Távolítson el minden állító vagy csavarkulcsot az elektromos kéziszerszám bekapcsolása előtt. Ha bármilyen kulcs érintkezik az elektromos kéziszerszám forgó részével személyi sérülés következhet be.. e) Ne nyúljon messzire. Mindig álljon biztos lábakon és őrizze meg az egyensúlyát. Ez teszi lehetővé, hogy megőrizze uralmát az elektromos kéziszerszám felett váratlan helyzetekben. f) Öltözzön fel megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját, ruházatát és kesztyűjét a mozgó részektől. A laza ruhák, ékszerek vagy a hosszú haj mozgó alkatrészekbe szorulhatnak. g) Ha külön eszközöket alkalmaz a porelszívásra és a forgács gyűjtésére, győződjön meg róla, hogy ezek megfelelően kerülnek csatlakoztatásra és alkalmazásra. A porgyűjtő használata csökkentheti a porral kapcsolatos veszélyeket. 4) Az elektromos kéziszerszám használata és karbantartása a) Ne erőltesse az elektromos kéziszerszámot. Az elvégzendő feladatnak megfelelő szerszámot alkalmazzon. A megfelelő elektromos kéziszerszám jobban és biztonságosabban végzi el a munkát a tervezett hatásfok mellett. b) Ne használja az elektromos kéziszerszámot, ha a kapcsolóval nem lehet be és kikapcsolni. Bármilyen elektromos szerszám, ami a kapcsolóval nem vezérelhető, veszélyes és javításra szorul. c) Húzza ki a dugót a hálózatból és/vagy az akkumulátort kapcsolja le az elektromos kéziszerszámról mielőtt elvégezné a beállításokat, a tartozékok cseréjét vagy eltenné a szerszámot. Ilyen megelőző jellegű biztonsági intézkedések csökkentik a véletlen bekapcsolás kockázatát. d) A használaton kívüli elektromos kéziszerszámokat gyermekektől elzárva tartsa, és ne engedje meg, hogy olyan személyek használják, akik nem ismerik a szerszámot, illetve nincsenek tisztában ezekkel utasításokkal a működtetéshez. Az elektromos kéziszerszámok veszélyesek a képzetlen felhasználók kezében. e) Tartsa karban az elektromos kéziszerszámot. Ellenőrizze, hogy a mozgó alkatrészek elcsúszását, csatlakozását, esetleges törését és minden más olyan körülményt, amely befolyásolhatja az elektromos kéziszerszám működését. Ha bármilyen elem megsérült, használat előtt ezeket javítani kell. Sok baleset a rosszul karbantartott elektromos szerszámok miatt történik. f) A vágószerszámokat tartsa tisztán és élesen. A megfelelően karbantartott, éles vágóeszközök kisebb valószínűséggel ragadnak be és könnyebben irányíthatók. g) Az elektromos kéziszerszámot, a tartozékokat és a szerszámfejeket ezen utasításoknak megfelelően alkalmazza, a munkakörülmények és az elvégzendő munka figyelembevételével. Az elektromos kéziszerszám nem rendeltetésszerű műveletekhez történő alkalmazása veszélyes helyzet idézhet elő. 5) Szerviz a) Az elektromos kéziszerszámot csak szakszerviz javíthatja, amely gondoskodik a megfelelő cserealkatrész ellátásról. Csak így garantálható a berendezés további biztonságos működése.

9 TOVÁBBI BIZTONSÁGI ELŐÍRÁSOK AZ ELEKTROMOS KÉZISZERSZÁMHOZ 1) Viseljen fülvédőt az elektromos kéziszerszám használata közben. A zajkibocsátás halláskárosodást okozhat. 2) Használjon védőszemüveget, vagy szemvédőt az elektromos kéziszerszám alkalmazása során. 3) Használjon pormaszkot vagy vagy légzőkészüléket olyan műveletekhez, amelyeknél por keletkezik. 4) Biztonsági csizma mindig ajánlott, különösen a véső művelet végzése során. 5) Proper safety gloves are also recommended. 6) Mindig ellenőrizze a falakat és a mennyezeteket, hogy elkerülje a rejtett tápkábeleket és csöveket. Az elektromos vezetékekkel való érintkezés tüzet és áramütést okozhat. A gázvezeték sérülése robbanást okozhat. A vízvezeték áthaladása anyagi károkat okoz. 7) A szigetelt markolatnál fogja a kéziszerszámot, ha olyan műveletet hajt végre, ahol a vágó szerszámok kapcsolatba léphetnek rejtett vezetékekkel. A vezetékkel való érintkezés során az eszköz fémes részei elektromossággal töltődnek fel és megrázzák a kezelőt. 8) Használja a segédfogantyút. Az ellenőrzés elvesztése személyi sérülést okozhat. 9) Mindkét kezével tartsa szilárdan az elektromos kéziszerszámot a munkavégzés során, és álljon biztos lábakon. A kéziszerszám biztonságosan működtethető két kézzel. 10) Győződjön meg róla, hogy senki sem tartózkodik alul, ha a szerszámot magas helyeken használja. 11) Ezt a nagy teherbírású nagy nyomatékú szerszámot nem szabad használni, amíg létrán áll. 12) Mielőtt letenné a kéziszerszámot, várja meg míg a kéziszerszám teljesen leáll. A behelyezett szerszám elakadhat és elvesztheti uralmát a berendezés felett. 13) Ne érintse meg a fúrófejet vagy más részeket a fúrófej körül közvetlenül a működés után. Rendkívül forró lehet, és megégetheti a bőrtét. 14) Ha hosszabbító kábel szükséges, győződjön meg arról, hogy megfelelő amper értékkel rendelkezik az elektromos kéziszerszámhoz és hogy biztonságos elektromos állapotban van. KUPLUNG TÚLTERHELÉSE Ha a fúrófej elakad, akkor a fúróórsó meghajtása megszakad. A keletkező erők következtében mindkét kézzel tartsa szilárdan az elektromos kéziszerszámot és álljon biztos lábakon. DUPLA SZIGETELÉS Az elektromos kéziszerszám dupla szigeteléssel rendelkezik. Ez azt jelenti, hogy az összes külső fém alkatrész elektromosan szigetelt az áramellátótól. Ez úgy jön létre, hogy a villamos és a mechanikai alkatrészek között szigetelőrétegeket helyeznek el, így nincs szükség arra, hogy az elektromos kéziszerszám földelt legyen. FONTOS MEJEGYZÉS Győződjön meg róla, hogy a tápellátás megegyezik az adattáblán megadott feszültséggel. Az elektromos kéziszerszám kétmagos kábellel és dugóval van felszerelve. Távolítsa el a fődugót az aljzatból, mielőtt elvégezne bármilyen beállítást vagy szervizelést.

10 SZIMBÓLUMOK A sérülések kockázatának csökkentése érdekében a felhasználónak el kell olvasnia a használati útmutatót Dupla szigetelés Figyelmeztetés Viseljen fülvédőt Viseljen védőszemüveget Viseljen pormaszkot Az elektromos termékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni. Kérjük, ahol vannak tárolók, hasznosítsa újra. Az újrahasznosítás ügyében egyeztessen a helyi hatósággal, vagy a forgalmazóval. MŰSZAKI ADATOK: Modell WD WD Feszültség V AC V AC V AC V AC Frekvencia 50/60Hz 50/60Hz 50/60Hz 50/60Hz Bemenet 1250W 1250W 1500W 1500W Terhelés mentes seb. 850/perc 850/perc 850/perc 850/perc Ütés hatás 4300/perc 4300/perc 4300/perc 4300/perc Szerszám befogó SDS-plus SDS-plus SDS-plus SDS-plus Fúró kapacitás Acél Φ1/2 Φ13mm Φ1/2 Φ13mm Cement Φ1-3/16 Φ30mm Φ1-3/8 Φ36mm Fa Φ1-9/16 Φ40mm Φ1-3/4 Φ45mm Dupla szigetelés / II / II / II / II Eszköz tömege 5.0Kg 5.0Kg 5.8Kg 5.8Kg Megjegyzés: Az elektromos kéziszerszám műszaki adatai az elektromos kéziszerszám adattábláján találhatók. HASZNÁLATI UTASÍTÁSOK Megjegyzés: Az elektromos kéziszerszám használata előtt olvassa el figyelmesen a használati útmutatót.

11 1. Rendeltetésszerű használat A berendezés betonhoz, téglához és kőhöz való ütvefúrásra, valamint könnyű vésőmunkára szolgál. Ugyancsak alkalmas fa, fém, kerámia és műanyag ütés nélküli fúrására. 2. Mielőtt használatba venné az eszközt 1) Legyen óvatos a rejtett villamos-, vagy gáz- és vízvezetékekkel. Ellenőrizze a munkaterületet, például fémdetektorral. 2) Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszerszám típustábláján megadott értékkel. 3. Segédfogantyú Lazítsa meg a segédfogantyút az óramutató járásával ellentétes irányba forgatásával. Hajtsa a kívánt helyzetbe, majd húzza meg úgy, hogy a fogantyút az óramutató járásával megegyező irányba forgatja. Mindig használja a segédfogantyút (lásd az 1. ábrát). 4. SDS eszköz behelyezése Az elektromos kéziszerszám SDS-plus rögzítő rendszerrel van felszerelve. Tisztítsa meg és zsírozza be az SDS szerszámszárat az SDS szerszámok behelyezése előtt. Fogja meg és húzza vissza a rögzítő hüvelyt és helyezze be az SDS szerszámot (lásd a 2. ábrát). Nyomja befelé, amíg ellenállást nem érez. Szükség szerint forgassa az SDS szerszámot, amíg a tengely teljesen a helyére nem kerül. Miután a szerszám a helyén van engedje el a fekete rögzítő hüvelyt. Húzza meg az SDS szerszámot annak ellenőrzésére, hogy megfelelően került-e rögzítésre. 5. SDS eszköz eltávolítása Húzza vissza a rögzítő persely, tartsa és távolítsa el a szerszámot (lásd 2. ábrát). 6. Ki-/be kapcsoló Az elektromos kéziszerszám indításához egyszerűen húzza meg a kapcsolót. Engedje el a kapcsolót, hogy leállítsa az elektromos kéziszerszámot (lásd 3. ábra). Figyelmeztetés: Beüzemelés előtt válassza ki a kívánt üzemmódot a nyíl megfelelő szimbólumra állításával. Bizonyosodjon meg róla, hogy a választó a megfelelő pozícióban van. Veszélyt okozhat, ha a választókapcsoló nincs megfelelő helyzetben. 7. Ütve fúró funkció 1) Állítsa az üzemmódválasztó kart " " állásba a kalapács működéséhez (lásd 4. ábra). 2) Nyomja meg a kioldó gombot az üzemmód választón és állítsa a " " pozícióba a tokmány forgásának indításához (lásd 5. ábra). 3) A berendezés kőműves fúrásra alkalmas üzemmódban van.

12 9. Fúró funkció 1) Állítsa az üzemmódválasztó kart a " " helyzetbe, hogy a fúró műveletet elindítsa (lásd a 8. ábrát). 2) Nyomja meg az üzemmódválasztó gombon a kioldó zárógombot, és állítsa a gombot a " " helyzetbe, hogy biztosítsa a tokmány forgását (lásd a 9. ábrát). 3) A berendezése fúrási művelet végzésére alkalmas üzemmódban van. 10. Véső beállítás (WD ) 1) A vésőszerszám a szerszámtartóban optimális, fáradtság nélküli munkahelyzetbe fordítható. A véső beállításához tegye be a vésőt, nyomja meg a reteszelőgombot, és forgassa el a működési módválasztó kapcsolót " " állásba a véső művelet biztosításához (lásd a 10. ábrát). 2) Forgassa a vésőt a kívánt pozícióba, majd állítsa a működési mód kiválasztó kapcsolót a " " pozícióba a véső művelet biztosításához. 11. Mélység mérő használata 1) Forgassa a fogantyút vagy a reteszelő gombot a mélységmérőhöz az óramutató járásával ellentétes irányba, helyezze be a mélységmérőt a segédfogantyú nyílásába (lásd a 11.,12. ábrát). 2) Állítsa a mélységmérőt a kívánt mélységbe. 3) Forgassa a fogantyút vagy a reteszelő gombot az óramutató járásával megegyező irányba, hogy meghúzza a mélységmérőt. 12. Biztonság a fúró kalapács használatakor Ez egy erőteljes eszköz. Az üzemeltetés során ügyelni kell. Megfelelő overált viseljen. A biztonsági csizma és megfelelő védőkesztyű mindig ajánlott, különösen a véső műveletek során. Vésési mód esetén porvédő maszk szükséges a keletkező cementpor miatt. Megjegyzés: Ne használja a forgó kalapácsot létrán állva. 13. A kéziszerszám működtetése 1) Helyezze a fúrófejet a kívánt helyzetbe a lyukhoz, majd húzza meg a kapcsolókart. Ne erőltesse az eszközt. A könnyű nyomás a legjobb eredményt nyújtja. Tartsa a szerszámot a helyén és ügyeljen hogy ne csússzon ki a lyukból (lásd 13. ábra). 2) Ne használjon nagyobb nyomást, ha a lyuk eltömődik forgáccsal vagy részecskékkel. Ehelyett futtassa a szerszámot üresjáratban, majd részben távolítsa el a fúrófejet a lyukból. Ezt többször megismételve a lyuk megtisztul és a normál fúrás folytatódik. 14. Kenés Ez az eszköz nem igényel óránkénti vagy napi kenést, mert zsírozott kenőrendszerrel rendelkezik. Kenje meg az elektromos kéziszerszámot, ha az ütésenergia gyenge. A kenéshez az olajfedél eltávolítását az elektromos kéziszerszám tetejénél a mellékelt csavarkulccsal végezze el (lásd a 14. ábrát). Törölje ki a régi zsírt és cserélje ki friss zsírral (kb. 25 g). Csak az elektromos kéziszerszámhoz mellékelt zsírt használja. A zsír előírás általános célú lítium alapú. Helyezze vissza az olajfedelet és húzza meg csavarkulccsal. Futtassa az elektromos kéziszerszámot néhány percig, hogy felmelegítse. Kapcsolja ki és húzza ki az eszközt. Megjegyzés: Az olajfedelet túlságosan ne húzza meg. Műanyagból készül, és törésnek van kitéve.

13 MŰKÖDÉSI UTASÍTÁSOK AZ ELEKTROMOS KÉZISZERSZÁMHOZ 1. Mindig éles, jó minőségű fúrószerszámokat és vésőket használjon. A fúró teljesítménye a használt bitek minőségétől függ. 2. Csökkentse a nyomást a fúrószáron, amikor éppen áttöri az anyagot. Ez megakadályozza, hogy a fúrófej elakadjon Ha nagy lyukat fúr egy kemény anyagba (pl.: acél), akkor először egy kis próba furatot kell fúrni, mielőtt nagy fúrófejet használna. 4. Csempe fúrásakor válassza ki a fúró funkciót. Amikor a csempét áttörte válassza ki az ütve fúró funkciót. 5. Mindig egyenes vonalú nyomást gyakoroljon a fúrófejre, és ha lehetséges, a munkadarabra merőlegeset. 6. Ne gyakoroljon túl nagy nyomást az elektromos kéziszerszámra kalapálás vagy vésés közben. Az expresszív erő nem gyorsítja fel a munkát. 7. Ha az elektromos kéziszerszám túlságosan forró, állítsa az üzemmódválasztó kart a " " állásba, állítsa az üzemmódválasztó gombot " KARBANTARTÁS " helyzetbe, 2-3 percig ne terhelje a motort, hogy lehűtse. Figyelmeztetés: Mielőtt elvégezné a beállításokat, szervizelést vagy karbantartást, húzza ki a dugót a csatlakozóból. 1. Soha ne használjon vizet vagy kémiai tisztítószert a szerszám tisztításához. Száraz ruhával tisztítsa meg. 2. Az elektromos kéziszerszámot mindig száraz helyen tárolja. 3. Tartsa tisztán a motor szellőzőnyílásait. 4. Ha a szellőzőnyílásokon villogó szikrát lát, ez normális, és nem károsítja az elektromos kéziszerszámot. 5. Ha a tápkábel sérült, a veszély elkerülése érdekében a gyártónak, szervizszemélyzetének vagy hasonlóan képzett szakembernek kell cserélni. HIBAELHÁRÍTÁS 1. Ha az elektromos kéziszerszám nem működik, ellenőrizze a hálózati csatlakozó dugóját, vagy ellenőrizze a szénkeféket. 2. Ha az elektromos kéziszerszám nem működik megfelelően, ellenőrizze a fúrószerszám élességét, és cserélje ki a fúrófejet, ha kopott. 3. Ha az elektromos kéziszerszám kalapács funkciója nem működik, hagyja a kalapács funkcióban üresen járni 1-2 percig, hogy a kenőzsír dolgozni tudjon a hengerben. 4. Ha az elektromos eszköz ütési energiája gyenge, ellenőrizze a zsírt, ha szükséges, olajozza meg. 5. Ha a fúrófej nem forog, az üzemmódválasztó kapcsoló nem megfelelő pozícióban van, miután a forgás leállt, mozgassa a funkcióválasztó kapcsolót, amíg a megfelelő helyzetbe nem kerül. 6. Ha a hiba nem szüntethető meg, akkor az elektromos kéziszerszámot javítás céljából vissza kell küldeni egy hivatalos viszonteladónak. KÖRNYEZETVÉDELEM Az elektromos termékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni. Kérjük, ahol vannak tárolók, hasznosítsa újra. Az újrahasznosítás ügyében egyeztessen a helyi hatósággal, vagy a forgalmazóval.

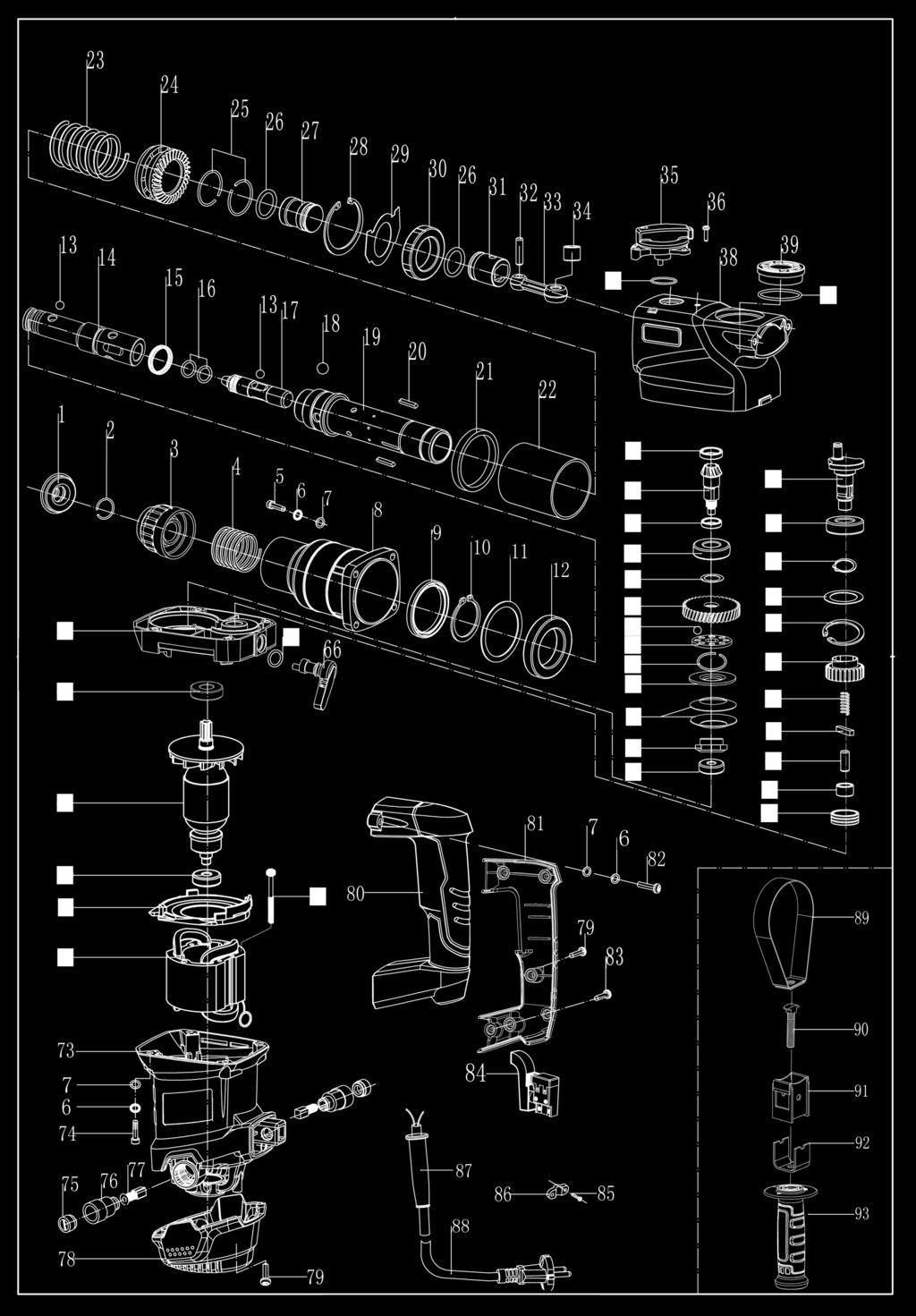

14 ROBBANTOTT ÁBRA WD

15 ELEMLISTA WD SSZ MEGNEVEZÉS MENNY SSZ MEGNEVEZÉS MENNY 1 Első burkolat 1 42 Kis kúpkerék 1 2 Csíptető gyűrű 1 43 Alátét 1 3 Rögzítő persely 1 44 Csapágy 1 4 Rugó 1 45 Alátét 1 5 Csavar 4 46 Nagy fogaskerék 1 6 Rugós anya Acél golyó 8 7 Alátét Kuplung rögzített üllék 1 8 Henger tok 1 49 Csíptető gyűrű 1 9 Olaj tömítés 1 50 Alátét 1 10 Seeger 1 51 Rugó 2 11 Alátét 1 52 Záró anya 1 12 Csapágy 1 53 Csapágy 1 13 Acél golyó 5 54 Főtengely 1 14 Forgó hüvely 1 55 Csapágy 1 15 Olaj tömítés 1 56 Seeger 1 16 "O" gyűrű 2 57 Alátét 1 17 Ütve kalapács 1 58 Seeger 1 18 Acél golyó 3 59 Kis fogaskerék 1 19 Henger 1 60 Rugó 1 20 Lapos kulcs 2 61 Lapos kulcs 1 21 Távtartó hüvely 1 62 Támaszték 1 22 Műanyag hüvely 1 63 Olaj csapágy 1 23 Rugó 1 64 Támasztó persely 1 24 Nagy kúpkerék 1 65 Középső burkolat 1 25 Csíptető gyűrű 2 66 Üzemmód választó 1 26 "O" gyűrű 2 67 Csapágy 1 27 Légkalapács 1 68 Rotor 1 28 Seeger 1 69 Csapágy 1 29 Tömítő alátét 1 70 Csavar 2 30 Olaj csapágy 1 71 Ventilátor védő 1 31 Dugattyú 1 72 Stator 1 32 Dugattyú tüske 1 73 Motorház 1 33 Összekötő rúd 1 74 Csavar 4 34 Acél persely 1 75 Szénkefetartó sapka 2 35 Gomb 1 76 Szénkefetartó 2 36 Csavar 3 77 Szénkefe 2 37 "O" gyűrű 2 78 Hátsó burkolat 1 38 Főtengelyház 1 79 Csavar 7 39 Olajfedél 1 80 Bal fogantyú 1 40 "O" gyűrű 1 81 Jobb fogantyú 1 41 Tömítő gyűrű 1 82 Csavar 2

16 SSZ MEGNEVEZÉS MENNY SSZ MEGNEVEZÉS MENNY 83 Csavar 1 89 Szíj 1 84 Kapcsoló 1 90 Csavar 1 85 Csavar 2 91 Mélység mérő tartó 1 86 Kábel szorító 1 92 Fogantyú tartó 1 87 Kábel védő 1 93 Fogantyú markolat 1 88 Kábel és csatlakozó 1

17 ROBBANTOTT ÁBRA WD

18 ELEMLISTA WD SSZ MEGNEVEZÉS MENNY SSZ MEGNEVEZÉS MENNY 1 Elülső burkolat 1 42 "O" gyűrű 1 2 Csíptető gyűrű 1 43 Csillapító gumidugó 1 3 Rögzítő hüvely 1 44 Rugó 2 4 Rugó 1 45 Csillapító lemez 1 5 Csavar 4 46 Csavar 2 6 Rugós alátét 8 47 Gomb tengely 1 7 Alátét 8 48 Alátét 1 8 Henger tok 1 49 Seeger 1 9 Olajtömítés 1 50 Retesz gomb 1 10 Alátét 1 51 Rugó 1 11 Forgó hüvely 1 52 Gomb 1 12 Acél golyó 5 53 Alátét 3 13 Olajtömítés 1 54 Rugós alátét 3 14 "O" gyűrű 3 55 Csavar 1 15 Ütve kalapács 1 56 Főtengely 1 16 Seeger 1 57 Csapágy 1 17 Csapágy 1 58 Alátét 1 18 Acél golyó 3 59 Seeger 1 19 Henger 1 60 Seeger 1 20 Lapos kulcs 2 61 Kis fogaskerék 1 21 Távtartó hüvely 1 62 Rugó 1 22 Alátét 1 63 Laposkulcs 1 23 Rugó 1 64 Támaszték 1 24 Műanyag csúszó hüvely 1 65 Olajcsapágy 1 25 Záró hüvely 1 66 Támasztó hüvely 1 26 Rugó 1 67 Tömítő gyűrű 1 27 Kuplung 1 68 Ki kúpkerék 1 28 Nagy kúpkerék 1 69 Alátét 1 29 "O" gyűrű 1 70 Csapágy 1 30 Csíptető gyűrű 1 71 Alátét 1 31 Légkalapács 1 72 Nagy fogaskerék 1 32 "O" gyűrű 2 73 Acél golyó 8 33 Dugattyú tüske 1 74 Kuplung rögzített ülék 1 34 Dugattyú 1 75 Csíptető gyűrű 1 35 Összekötő rúd 1 76 Kuplung aktív üllék 1 36 Olajcsapágy 1 77 Rugó 2 37 Seeger 1 78 Záró anya 1 38 Olajcsatorna 1 79 Csapágy 1 39 Olajcsapágy 1 80 Csavar 1 40 Főtengelyház 1 81 Középső burkolat 1 41 Olajdófedél 1 82 "O" gyűrű 1

19 SSZ MEGNEVEZÉS MENNY SSZ MEGNEVEZÉS MENNY 83 Üzemmód választó 1 99 Csavar 6 84 Csapágy Csavar 1 85 Csapágy nyomólemez Bal foganytyú 1 86 Csavar Jobb fogyantyú 1 87 Rotor Csavar 5 88 Csapágy Anya 1 89 Ventilátor védő Kapcsoló 1 90 Csavar Kábel rögzítő 1 91 Stator Kábel védő 1 92 Motorház Kábel és csatlakozó 1 93 Csavar Szíj 1 94 Szénkefetartó Csavar 1 95 Szénkefe Mélység mérő retesz gomb 1 96 Szénkefetartó hüvely Fogantyú tartó 1 97 Gumi oszlop Fogantyú markolat 1 98 Hátsó burkolat 1

20 MADE IN CHINA WIDO Machinery Co., Ltd. All rights reserved.
