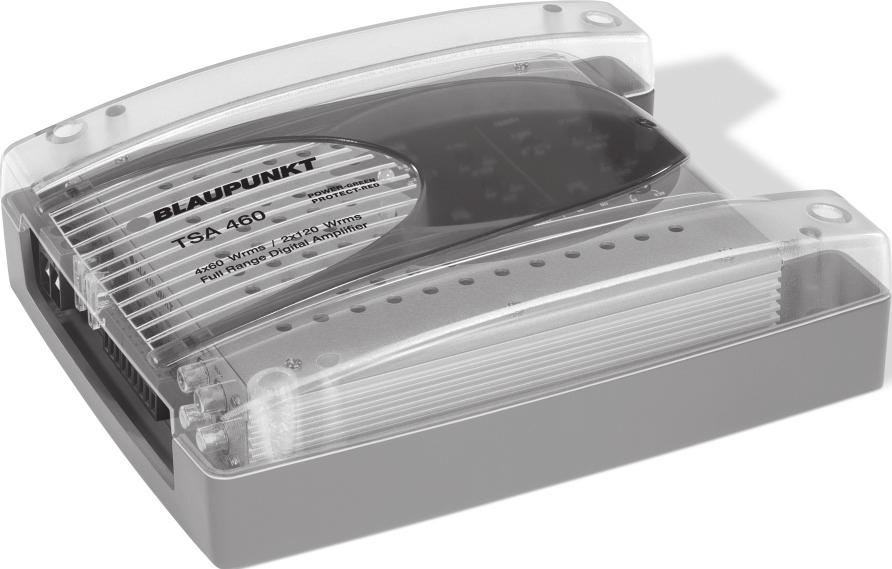

1 D osztályú 4/3/2 csatornás erõsítõ TSA Kezelési és beszerelési útmutató

2 2

3 Bevezetés Fogadja jókívánságainkat e kiemelkedõ minõségû autós erõsítõ megvásárlása alkalmából! Az autó-hifi ágazat innovációs éllovasaként D osztályú erõsítõinkkel új, jövõbe mutató technológiát kínálunk. A hagyományos analóg technológiával szemben a D osztályú erõsítõk hatásfoka lényegesen magasabb. Míg az analóg erõsítõk hatásfoka 60% körüli, a mi digitális végfokozataink a bemeneti energia akár 80%-át hanggá alakítják. Kis munka, nagy eredmény. Emellett a digitális erõsítõk olyan csekély mértékben melegszenek, hogy akár rossz szellõzésû helyekre, például az ülések alá is beszerelhetõk. A lehetõ legjobb hangminõség biztosítása érdekében azt javasoljuk, hogy új Blaupunkt erõsítõjének beszerelését egy hivatalos Blaupunkt-szakkereskedõvel végeztesse el. Hadd szóljunk még pár szót az egészségvédelem témakörében: Ha gépkocsijában zenét hallgat, mindig gondoljon arra, hogy a 100 db feletti tartós hangnyomásszint az emberi fül károsodását, akár a hallás teljes elvesztését is okozhatja. A korszerû nagy teljesítményû rendszerekkel és a kiemelkedõ minõségû hangszóró-konfigurációkkal pedig akár 130 db feletti hangnyomásszint is elérhetõ! Meggyõzõdésünk, hogy nagyra értékeli majd a D osztályú erõsítõnk kínálta elõnyöket, és jó szórakozást kívánunk hangberendezésének új alkotóeleméhez. Az Európai Unió területén vásárolt termékekre gyártói garanciát adunk. A garanciafeltételeket a vagy a címen olvashatja el, vagy érdeklõdjön az alábbi címen: obert Bosch Kft. Autós Multimédia Üzletág H 1103 Budapest, Gyömrõi út 120. vagy Serelco Bt. Központi márkaszerviz H 1089 Budapest, Diószeghy S. u. 18. Biztonsági tudnivalók Beszerelési és bekötési elõírások A beszerelés és a bekötés idõtartamára vegye le az akkumulátor negatív kábelerét. A mûvelet során be kell tartani a gépjármû gyártójának biztonsági útmutatásait (légzsák, riasztóberendezések, fedélzeti számítógép, immobilizer). A Blaupunkt végfokozatot balesetbiztonsági szempontból is szakszerû módon kell rögzíteni. A szerelõfelületnek alkalmasnak kell lennie a berendezéssel együtt szállított csavarokkal való rögzítésre, és garantálnia kell a szilárd felerõsítést. Fúrási munkáknál ügyeljen arra, hogy a gépjármû alkatrészei (akkumulátor, kábelek, biztosítódobozok) ne sérüljenek meg. Az erõsítõt egy alkalmas felerõsítési helyre, pl. az ülések alá vagy a csomagtérbe kell beszerelni (1. ábra). Ha kis hely áll rendelkezésre a beszereléshez, akkor az erõsítõ a külsõ burkolat nélkül is beszerelhetõ. Ehhez a mellékelt rögzítõlemezeket az erõsítõ készülékházára kell szerelni (2. ábra). Beépítési helyként olyan száraz helyet kell választani, ahol a levegõ körforgása biztosítja az erõsítõ elegendõ mértékû hûtését. Éles szélû furatoknál használjon kábelvédõ gyûrûket. 3

4 A beköthetõ hangszórók impedanciája 2 4 Ω. Ügyeljen a maximális terhelhetõségre (zenei teljesítmény). A hangszóró-csatlakozókábel keresztmetszete legfeljebb 2,5 mm 2 legyen. A hangszóró kivezetését ne csatlakoztassa földelõ ponthoz, csak a megjelölt kapcsokat használja. A pozitív és a negatív vezeték legalább 6 mm 2 keresztmetszetû legyen. Az akkumulátor és az erõsítõ közötti pozitív tápkábelt közvetlenül az akkumulátornál, egy 50 amperes biztosítékfoglalat közbeiktatásával kell védeni. A külsõ burkolat szétszerelése (lásd a 3. ábrát) 1. Csavarja ki a fedél (A) csavarját, amely a kapcsolók és a kezelõszervek fölött található. Ezután emelje fel és óvatosan távolítsa el a fedelet. 2. Csavarja ki a négy (B) csavart a felsõ köpenybõl, és vegye le a felsõ köpenyt. 3. Csavarja ki a hat (C) csavart a burkolat alsó részébõl, és vegye ki az erõsítõt az alsó köpenybõl. TSA 460 D osztályú 4/3/2 csatornás erõsítõ Ez az erõsítõ olyan autórádiókhoz csatlakoztatható, amelyek CA (németül Cinch) kimeneti csatlakozóval rendelkeznek. Kérjük, hogy az ISO csatlakozóval kialakított autórádiókhoz használjon Blaupunkt fejlesztésû ISO-CA adaptert. Felhasználási lehetõségek és a hangszórók bekötése: TSA 460 Csatornák száma 4/3/2 Max. teljesítmény 4 ohmon watt / watt Max. teljesítmény 2 ohmon watt Effektív (MS) teljesítmény 4 ohmon Effektív (MS) teljesítmény 2 ohmon Frekvenciamenet Jel/zaj viszony Bemeneti szint Stabilitás Aluláteresztõ szûrõ (ow Pass) Felüláteresztõ szûrõ (High Pass) Subsonic Filter Külméretek Sz Ma Mé [mm] Belsõ készülékház Külsõ burkolat 4 60 watt / watt 4 90 watt Hz > 95 db/a 0,3 8 V 2 ohm Hz Hz 20 Hz, kapcsolható , , 8., 9. ábra 7., 9. ábra 7., 8., 9. ábra 7., 9. ábra 4

5 A pozitív és a negatív kábelek bekötése A pozitív és a negatív vezeték legalább 6 mm 2 keresztmetszetû legyen. Éles szélû furatoknál használjon kábelvédõ gyûrûket. A kereskedelemben kapható 6 mm 2 -es negatív vezetéket ne az akkumulátor negatív sarkára kösse, hanem biztonságosan csavarozza egy védett földelõ ponthoz (karosszériacsavar, karosszérialemez). A földelõ pont érintkezõ felületét csupaszítsa le fémesen tisztára, és kenje le grafitzsírral. Bekötési példák Ahhoz, hogy a vezetékeket be lehessen kötni az erõsítõbe, le kell venni a készülék felsõ köpenyét (lásd A külsõ burkolat szétszerelése c. részt). Tápfeszültség bekötése ábra CA kimenetes autórádiók bekötése ábra Hangszórókimenetes autórádiók bekötése ábra Hangszórók bekötése... 7., 8., 9. ábra Tri üzemmód ábra Az autórádió CA- vagy hangszóró-aljzatainak csatlakoztatásakor a kapcsolóvezetéknek csatlakoztatva kell lennie. Tri üzemmód Két hangszórót mûködtethet, és egyidejûleg egy harmadik hangszórót is híd üzemmódban rákapcsolhat (lásd a 10. ábrát). Erõsítésszabályozó Az erõsítésszabályozó segítségével a Blaupunkt végfokozat bemeneti érzékenységét lehet hozzáilleszteni az autórádiókészülék elõerõsítõ-kimenetének kimeneti feszültségéhez. A beállítási tartomány 0,3 V-tól 8 V-ig terjed. Ha az erõsítõ más gyártó autórádió-készülékére csatlakozik, akkor a bemeneti érzékenységet az érintett gyártó adatainak megfelelõen kell illeszteni. Figyelem! Az erõsítésszabályozó nem hangerõ-szabályozó! (bemenet) Elõerõsítõ-bemenetek a bal (left) és a jobb (right) csatorna számára. Ezekhez a csatlakozásokhoz használjon minõségi Blaupunkt CA kábeleket. P / HP / FU kapcsoló Az aluláteresztõ szûrõ (P), a felüláteresztõ szûrõ (HP) vagy a szûrés nélküli átvitel (FU) beállításához a szerelés elõtt állítsa be a végfokozat X-OVE kapcsolóját. FU állásban az erõsítõ teljes átviteli tartománya ki van használva. A beépített sávváltó szûrõ használata elsõsorban külön mélysugárzóval rendelkezõ többutas hangrendszerek esetén célszerû. A mélysugárzó megfelelõ üzemeltetéséhez, és ezáltal a legjobb hangzás eléréséhez ezt célszerû a frekvenciatartományból kiszûrni, és csak a mély frekvenciákat (basszusokat) átengedni. Ehhez válassza az P-t, és a frekvenciakiemelés-szabályozó segítségével szabályozza az 50 Hz és 250 Hz közötti felsõ frekvenciát. Így minden mélysugárzó optimális módon le lesz választva. 5

6 A HP kiválasztása esetén az ahhoz tartozó frekvenciakiemelés-szabályozó segítségével 50 Hz és 250 Hz között állítható az alsó határfrekvencia. A sávváltó szûrõ pontos akusztikus hangolása érdekében forduljon Blaupunktszakkereskedõhöz. Az alkalmazott hangszórók mûszaki jellemzõit okvetlenül figyelembe kell venni a sávváltó szûrõ hangolása során. Frekvenciakiemelés-szabályozó (P FEQ + HP FEQ) Ha az X-OVE kapcsolóval aktiválva van a sávváltó szûrõ (P vagy HP), akkor a megfelelõ szabályozó segítségével 50 Hz és 250 Hz között fokozatmentesen beállítható az adott szûrõ frekvenciakiemelése. Teljes átvitelû üzemmód esetén ennek a szabályozónak nincs funkciója. A mélysugárzó beállítása A mélysugárzó megfelelõ üzemeltetéséhez, és ezáltal a legjobb hangzás eléréséhez ezt célszerû a frekvenciatartományból kiszûrni, és csak a mély frekvenciákat (basszusokat) átengedni. 1. Az erõsítõ erõsítésszabályozóját állítsa elõször minimumra, az P frekvenciaszabályozót pedig középhelyzetbe. 2. Játsszon most le olyan zenét, amelyet jól ismer, és sok mélybasszus-elemet tartalmaz (pl. popzenét). Ezután lassan növelje a mélysugárzó hangerejét az erõsítõ erõsítésszabályozójának az óramutató járásával megegyezõ irányú elforgatásával, amíg a zene hangszíne kiegyensúlyozott nem lesz, azaz a hangzásban a basszus sem túl gyengének, sem hangsúlyozottnak nem tûnik. 3. Figyelje most a mély férfihangok arányát a felsõ basszushoz (kickbass), valamint a felsõ basszus arányát a mélybasszushoz viszonyítva. A basszusnak ideális esetben lendületesen, hangsúlyos mélybasszussal kell hangzania, és a férfihangok sem lehetnek túl véznák vagy túlsúlyosak. Ha a hangzás megfelel az elképzeléseinek, akkor a hangolás befejezhetõ. Ha nem, kérjük, hogy a 4. és az 5. pontban leírtak szerint folytassa. 4. Ha a férfihangok túlsúlyosan szólnak vagy a mélybasszus túl gyenge, akkor az P frekvenciaszabályozót forgassa kissé a minimum irányába, és folytassa a hangolást újra a 2. pont szerint. 5. Amennyiben a basszus mély hatású, de nem tiszta és dübörög, vagy a férfihangok túl véznák, akkor az P frekvenciaszabályozót kissé a maximum irányába kell forgatni. A beállítást ezután a 2. pont szerint folytassa. A sávváltó szûrõ pontos akusztikus hangolása érdekében forduljon Blaupunkt-szakkereskedõhöz. Az alkalmazott hangszórók mûszaki jellemzõit okvetlenül figyelembe kell venni a sávváltó szûrõ hangolása során. SUBSONIC A subsonic filtert az erõsítési folyamaton belül alkalmazzuk csatlakoztatott mélysugárzó esetén. Hozzákapcsolható, hogy megóvja a mélysugárzót a mély, már nem hallható frekvenciák okozta mechanikai túlterheléstõl. 6

7 Beépített biztosítékok (fuse) Hiba esetén a végfokozatot és a teljes villamos rendszert az erõsítõbe beépített biztosítékok (fuse) védik. Ha biztosítékot kell cserélni, akkor a biztosítékot soha ne hidalja át ( megpatkolás ), és soha ne használjon helyette nagyobb kiolvadási áramértékû típust. Üzemállapot-jelzõ (bekapcsolva / védelem) Zöld fény: A végfokozat be van kapcsolva, normál üzemállapot. Vörös fény: A végfokozat elektronikusan lekapcsolódott, mert hiba lépett fel. A változtatás jogát fenntartjuk! 7

8 1. ábra 2. ábra 8

9 A GND SUPPY SPEAKE MT + BIDGE - + BIDGE - C C B C C B C C 3. ábra B B 9

10 GND SUPPY SPEAKE MT + BIDGE - + BIDGE - ( ) 12V 4. ábra BPC-03, 6 mm

11 10A TSA érintkezõs érintkezõs GND SUPPY SPEAKE MT + BIDGE - + BIDGE - BEMENET 5. ábra 2 BEC-04, 6 m

12 5A GND SUPPY SPEAKE MT + BIDGE - + BIDGE - BEMENET 6. ábra 2 BEC-04, 6 m

13 GND SUPPY SPEAKE MT + BIDGE - + BIDGE - 4 Ω / watt 2 Ω / watt 7. ábra GND SUPPY SPEAKE MT + BIDGE - + BIDGE - 4 Ω / watt 8. ábra 4 Ω 4 Ω 13

14 GND SUPPY SPEAKE MT + BIDGE - + BIDGE - 4 Ω / watt 2 Ω / watt 9. ábra Tri üzemmód GND SUPPY SPEAKE MT + BIDGE - + BIDGE - 4 Ω / watt 2 Ω / watt 4 Ω / watt 10. ábra 14

15 Szerviz-telefonszámok Tel.: Fax: Ausztria Belgium Cseh Köztársaság Dánia Finnország Franciaország Görögország Hollandia Írország engyelország uxemburg Magyarország Nagy-Britannia Németország Norvégia Olaszország Portugália Spanyolország Svájc Svédország Törökország USA obert Bosch Kft. Serelco Bt. Autós Multimédia Üzletág Központi márkaszerviz H-1103 Budapest, H-1089 Budapest, Gyömrõi út 120. Diószeghy S. u. 18. Tel.: Tel.: Fax: Fax: /03 CM/PSS H
